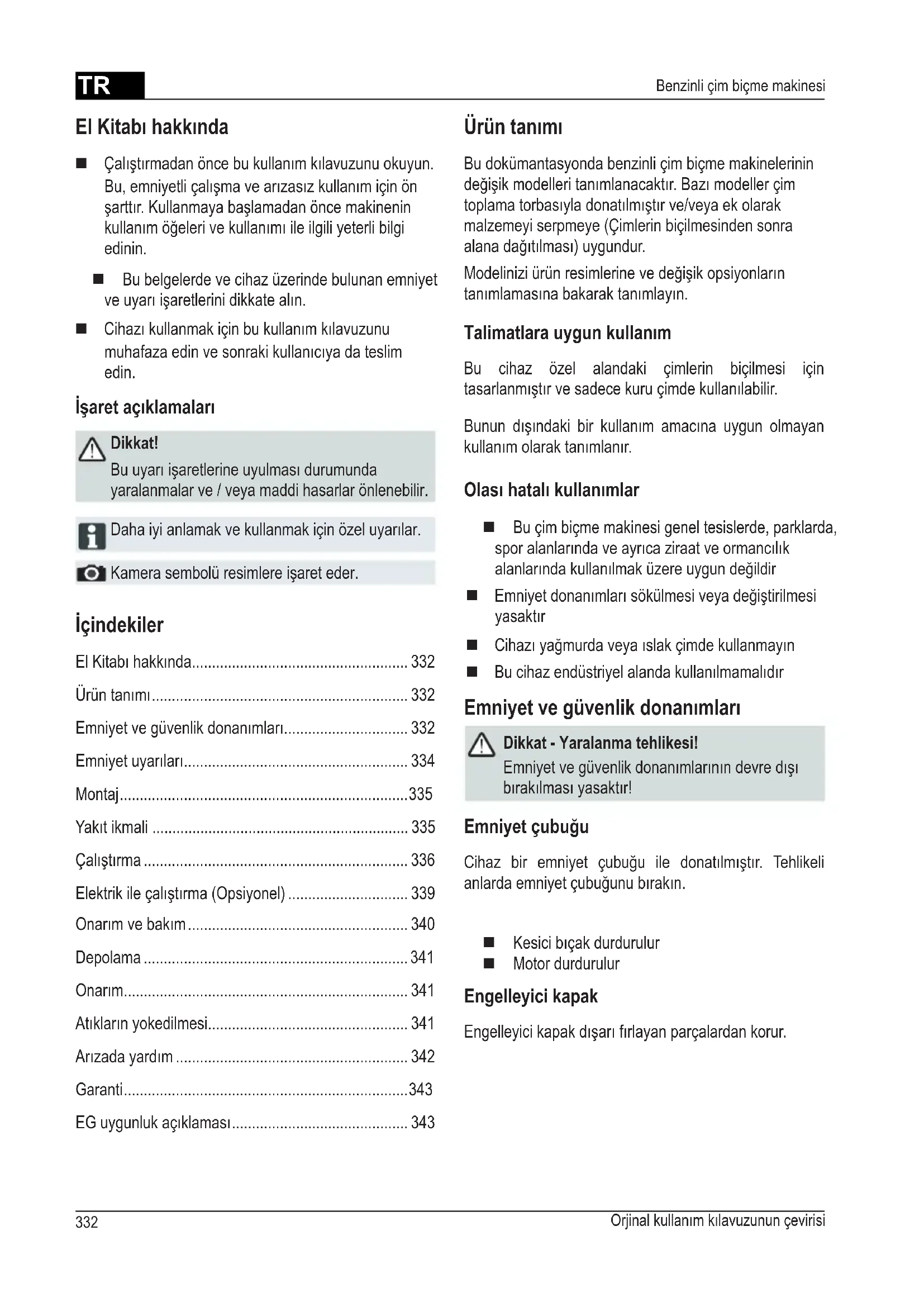

KULLANIM KILAVUZU Highline 473 SPE AL-KO

• Benzinli çim biçme makinesi İçindekiler El Kitabı hakkında p. 332
• Ürün tanımı p. 332
• Emniyet ve güvenlik donanımları p. 332
• Emniyet uyarıları p. 334
• Montaj p. 335
• Yakıt ikmali p. 335
• Çalıştırma p. 336
• Elektrik ile çalıştırma (Opsiyonel) p. 339
• Onarım ve bakım p. 340
• Depolama p. 341
• Onarım p. 341
• Atıkların yokedilmesi p. 341
• Arızada yardım p. 342
• Garanti p. 343
• EG uygunluk açıklaması El Kitabı hakkında Çalıştırmadan önce bu kullanım kılavuzunu okuyun. Bu, emniyetli çalışma ve arızasız kullanım için ön şarttır. Kullanmaya başlamadan önce makinenin kullanım öğeleri ve kullanımı ile ilgili yeterli bilgi edinin. Bu belgelerde ve cihaz üzerinde bulunan emniyet ve uyarı işaretlerini dikkate alın. Cihazı kullanmak için bu kullanım kılavuzunu muhafaza edin ve sonraki kullanıcıya da teslim edin. İşaret açıklamaları Dikkat! Bu uyarı işaretlerine uyulması durumunda yaralanmalar ve / veya maddi hasarlar önlenebilir. Daha iyi anlamak ve kullanmak için özel uyarılar. Kamera sembolü resimlere işaret eder. Ürün tanımı Bu dokümantasyonda benzinli çim biçme makinelerinin değişik modelleri tanımlanacaktır. Bazı modeller çim toplama torbasıyla donatılmıştır ve/veya ek olarak malzemeyi serpmeye (Çimlerin biçilmesinden sonra alana dağıtılması) uygundur. Modelinizi ürün resimlerine ve değişik opsiyonların tanımlamasına bakarak tanımlayın. Talimatlara uygun kullanım Bu cihaz özel alandaki çimlerin biçilmesi için tasarlanmıştır ve sadece kuru çimde kullanılabilir. Bunun dışındaki bir kullanım amacına uygun olmayan kullanım olarak tanımlanır. Olası hatalı kullanımlar Bu çim biçme makinesi genel tesislerde, parklarda, spor alanlarında ve ayrıca ziraat ve ormancılık alanlarında kullanılmak üzere uygun değildir Emniyet donanımları sökülmesi veya değiştirilmesi yasaktır Cihazı yağmurda veya ıslak çimde kullanmayın Bu cihaz endüstriyel alanda kullanılmamalıdır Emniyet ve güvenlik donanımları Dikkat - Yaralanma tehlikesi! Emniyet ve güvenlik donanımlarının devre dışı bırakılması yasaktır! Emniyet çubuğu Cihaz bir emniyet çubuğu ile donatılmıştır. Tehlikeli anlarda emniyet çubuğunu bırakın. Kesici bıçak durdurulur Motor durdurulur Engelleyici kapak Engelleyici kapak dışarı fırlayan parçalardan korur.TR p. 343

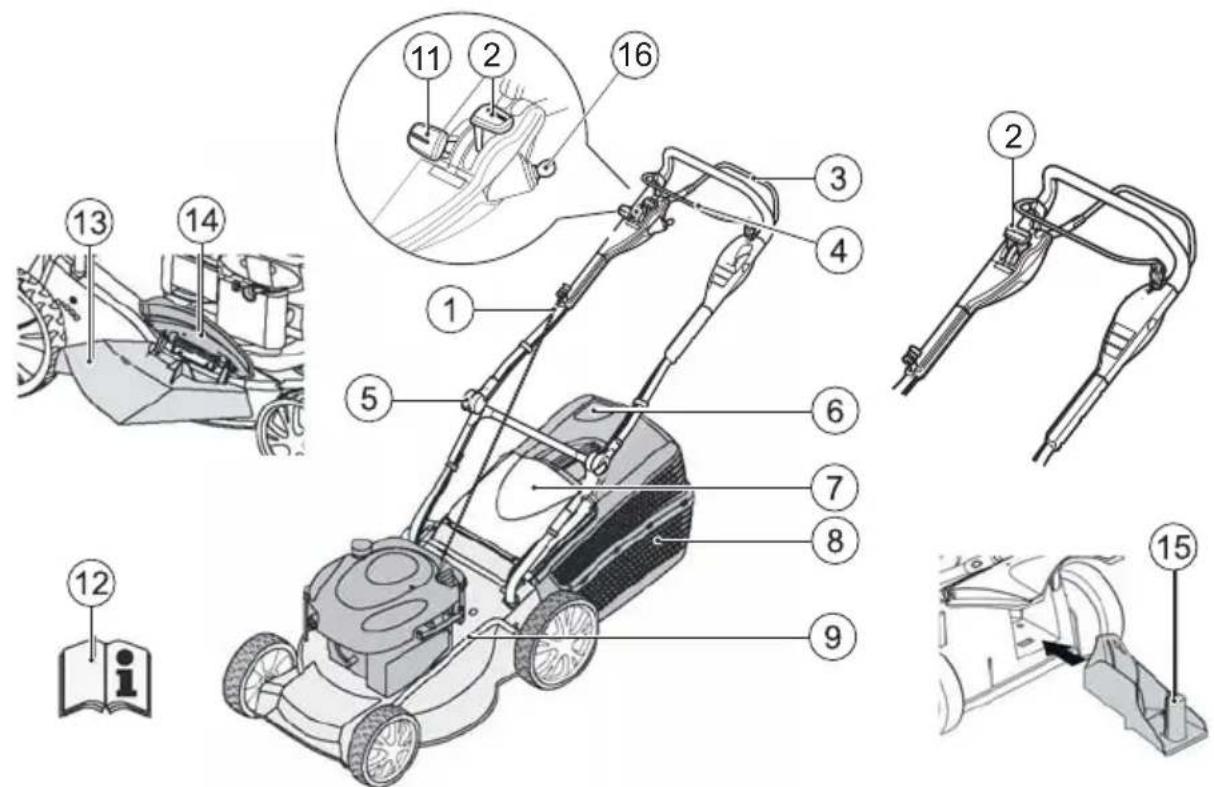

1 Çalıştırma ipi 9 Kesme yüksekliği ayarı* 2 Start, Stop* 11 Vario tahriki* 3 Tekerlek tahriki* 12 Kullanım kılavuzu 4 Emniyet çubuğu13Dışarı atma parçası* 5 Ergonomik yükseklik ayarı* 14 Kapak* 6 Dolum seviyesi göstergesi* 15 Serpme kiti* 7 Engelleyici kapak* 16 Elektrik başlatmak için Kontak anahtarı 8 Çim toplama torbası* Cihazdaki semboller Dikkat! Kullanırken çok dikkatli olun. Kesme ünitesinde çalışma yapmadan önce buji soketini çıkarın. Çalıştırmadan önce kullanım kılavuzunu okuyun! Üçüncü şahısları tehlikeli bölgeden uzaklaştırın! Ellerinizi ve ayaklarınızı kesme ünitesinden uzak tutun! Tehlikeli alan ile aranızda mesafe bırakın.

2TR Orjinal kullanım kılavuzunun çevirisi

Benzinli çim biçme makinesi Emniyet uyarıları Dikkat! Cihaz sadece teknik bakımdan kusursuz durumda kullanılmalı! Dikkat - Yaralanma tehlikesi! Emniyet ve güvenlik donanımlarının devre dışı bırakılması yasaktır! Dikkat - Yanma tehlikesi! Deposu doldurulmuş makineyi, benzin buharlarının açık ateş veya kıvılcımla temas edebileceği binalarda depolamayın! Motoru, egzozu, akü kutusunu, yakıt deposunu üzerine biçilmiş çimlerin dolmamasına ve benzinin ve yağın bulaşmamasına özen gösterin. Üçüncü şahısları tehlikeli bölgeden uzaklaştırın Operatör veya kullanıcı diğer kişilerle yapacağı kazalardan ve bunların malzemelerine verdiği zarardan kendisi sorumludur Çocukların veya kullanım kılavuzunu okumamış kişilerin, cihazı kullanması yasaktır Cihazı kullanacaklar ın alt yaş sınırı ile ilgili yerel yönetmelikleri dikkate alın Cihazı, alkollüyken, uyuşturucu kullandıktan veya ilaç içtikten sonra kullanmayın Amaca uygun çalışma giysileri kullanılmalı Uzun pantolon Sıkı oturan ve kaymayan ayakkabılar Koruyucu kulaklık Eğimli yüzeylerde yapılacak çalışmalarda kaymayacak şekilde durduğunuzdan emin olun her zaman eğimli yüzeyin enine sürün, kesinlikle yukarı veya aşağıya doğru kullanmayın 20° daha eğimli yüzeylerde çim biçmeyin özellikle dönerken çok dikkat edin Sadece yeteri kadar gün ışığında veya yapay aydınlatmada çalışın Vücudunuzu, uzuvlarınızı ve kıyafetinizi kesme ünitesine yaklaştırmayın İşletim süresi için yerel yönetmelikler dikkate alınmalı Çalışan cihazı gözetimsiz bir şekilde bırakmayın Sadece keskin kesici bıçaklarla biçin Cihazı, hasar görmüş güvenlik donanımları / koruyucu ızgaralar ile çalıştırmayın Cihazı tam olarak monte edilmiş güvenlik donanımları ile hiçbir şekilde kullanmayın (örn.: engelleyici kapak, ot yakalama düzenekleri) Cihazı, her kullanımdan önce hasar bakımından kontrol edin, tekrar kullanmaya başlamadan önce hasarlı parçaları değiştirin Motoru kapatın, cihazın durmasını bekleyin ve buji soketini çıkarın cihazın yanından uzaklaşıldığında arızanın ortaya çıkmasından sonra blokajların açılmasından önce tıkanmaların giderilmesinin ardından yabancı cisimlerle temas ettikten sonra cihazda arıza ve alışılmışın dışında titreşimler oluştuğunda Çim biçme makinesindeki hasarları arayın Çim biçme makinesindeki hasarları arayın ve yeniden çalılştırmadan ve çim biçme ve yeniden çalılştırmadan ve çim biçme makinesi ile çalışmadan önce gerekli onarımları makinesi ile çalışmadan önce gerekli onarımları gerçekleştirin. gerçekleştirin. Buji soketini takın ve motoru çalıştırın Arıza gidermeden (bkz. Arıza tanlosu) ve cihazın kontrol edilmesinden sonra Cihazı temizledikten sonra Biçilecek alanı kontrol edin ve yabancı maddelerin tümünü temizleyin Çim biçme makinesini döndürürken veya çim biçme makinesini kendinize doğru çekerken özellikle çok dikkat edilmeli Engellerin bulunduğu alanda biçmeyin (örn. dallar, ağaç kökleri) Biçilen atıkları sadece motor durmuşken temizleyin Elektronik starta sahip cihazlarda bulunan ek somboller Dikkat! Elektrik çarpma tehlikesi. Bağlantı hattını kesici bıçaklardan uzak tutun. Cihazı fi şini bakım çalışmalarından veya kablo hasar görmüşse muhakkak fi şten çekin.TR

Biçilecek bir alandan diğerine geçerken motoru / kesici bıçakları kapatın Cihazı kesinlikle çalışan motor ile kaldırmayın veya taşımayın Benzin veya motor yağı doldururken yemek yemeyin veya herhangi birşey içmeyin Benzin buharlarını solumayın Cihazı normal adım yürüyerek kullanın Kullanmaya başlamadan önce somunların, cıvatala- rın ve saplamaların sağlam oturmasına dikkat edin Cihazı normal adım yürüyerek kullanın Kullanmaya başlamadan önce somunların, cıvatala- rın ve saplamaların sağlam oturması na dikkat edin Montaj Brilikte verilen montaj talimatını dikkate alın. Dikkat! Bu cihaz ancak tam monte edilmiş haldeyken kullanılabilir. Yakıt ikmali Çalıştırmadan önce çim biçme makinesine benzin doldurmalısınız. Dikkat - Yanma tehlikesi! Benzin ve yağ yüksek derecede alev alıcıdır! Her zaman motor üreticisinin birlikte teslim edilen kullanım kılavuzunu dikkate alın. İşletim maddeleri Benzin Motor yağı Çeşit normal benzin / kurşunsuz bkz. motor üreticisi uyarıları Dolum miktarı bkz. motor üreticisi uyarıları yakl. 0,6 l Emniyet Uyarı! Motoru hiçbir zaman kapalı alanlarda çalıştırmayın. Zehirlenme tehlikesi! Benzini ve yağı sadece bunlar için öngörülmüş kaplarda saklayın Benzini ve yağı sadece motor soğukken ve açık alanda doldurun veya boşaltın Motor çalışırken benzin veya yağ doldurmayın Depoyu fazla doldurmayın (Benzin genleşir) Depolama esnasında sigara içmeyin Depo kapağını motor çalışırken veya sıcakken açmayın Hasar görmüş depoyu veya depo kapağını derhal değiştirin Depo kapağın ı her zaman iyice sıkın Benzin dökülmüşse: Motoru çalıştırmayın Ateşleme yapmayın Cihazı temizleyin Motor yağı taşmışsa: Motoru çalıştırmayın Taşmış motor yağını yağı emici bir maddeyle veya bezle emdirerek silin ve amacına uygun bir şekilde yokedin Cihazı temizleyin Kullanılmış yağı: Kullanılmış yağı:

çöpe atmayın çöpe atmayın

kanalizasyona, lavaboya veya toprağa kanalizasyona, lavaboya veya toprağa dökmeyin dökmeyin Kullanılmış yağı kapalı bir kap eşliğinde geri dönüşüm merkezine veya bir müşteri hizmetleri noktasına teslim etmenizi öneririz. Benzin doldurulması

1. Depo kapağını açın, temiz bir yere koyun.

2. Benzini bir huniyle doldurun.

3. Depo dolum ağzını sıkıca kapatın ve o bölgeyi

temizleyin. Motor yağının doldurulması

1. Yağ doldurma kapağını çıkarın, temiz bir yere

2. Yağı bir huniyle doldurun.

3. Yağ dolum ağzını sıkıca kapatın ve o bölgeyi

temizleyin.TR Orjinal kullanım kılavuzunun çevirisi

Benzinli çim biçme makinesi Çim toplama torbası ile çim biçme Dikkat - Yaralanma tehlikesi! Çim toplama torbasını sadece motor kapalıyken ve kesici bıçaklar durduktan sonra çıkarın veya yerine takın.

1. Engelleyici kapağı kaldırın ve çim toplama torbasını

braketlere asın ( 6). Dolum seviyesi göstergesi Dolum seviyesi göstergesi çim biçme esnasında hava akımı nedeniyle yukarı bastırılır ( 5a). Eğer çim toplama torbası doluysa dolum seviyesi göstergesi en üst düzeydedir ( 5b). Çim toplama torbası boşaltılmalı. Çim toplama torbasını boşaltma

1. Engelleyici kapağı kaldırın.

2. Çim toplama torbasını askılardan çıkarın ve arkaya

doğru çekip alın ( 6).

3. Çim toplama torbasını boşaltın.

4. Engelleyici kapağı kaldırın ve çim toplama torbasını

tekrar braketlere asın ( 6). Çalıştırma Dikkat! Cihazın gevşemiş, hasar görmüş veya aşınmış kesme ünitesi veya tespitleme parçaları ile kullanılması yasaktır! Her çalışmaya başlamadan önce görsel bir kontrol gerçekleştirin. Takip eden sayfalardaki kamera sembolü resimlere işaret etmektedir, Sayfa 4–7. Kesme yüksekliğinin ayarlanması Dikkat - Yaralanma tehlikesi! Kesme yüksekliğini sadece motor kapalı durumdayken ve bıçaklar dönmezken ayarlayın.

• Her zaman tüm tekerlekleri aynı kesme yüksekliğine ayarlayın.

• Kesme yüksekliği ayarı modele bağlıdır. Aks ayarlaması veya merkezi ayarlama ( 2, 3)

1. Kilitli pozisyondan çıkarmak için kolu yana doğru

bastırın ve o şekilde tutun.

2. Kolu sola veya sağa doğru gerekli kesme

3. Kolu kilidine yerleştirin.

4. Tüm tekerleklerde aynı kilit pozisyonuna dikkat

edin. Çim toplama torbası olmadan çim biçme Dikkat! Sadece, engelleyici kapağın döndürme yayı çalışıyorsa çim toplama torbası olmadan çim biçin. Engelleyici kapak, yaylanma gücü sayesinde çim biçme makinesinin gövdesine yapışık durur. Biçilen ot bu şekilde arkaya doğru, alttan dışarı atılır.TR

Çim serpme kiti ile çimleri serpme (Opsiyonel) Çimleri serpmede kesilen ürün toplanmaz, ortalığa serpilir. Çimleri serpme, toprağın kurumasını engeller ve toprak tarafından emilerek besin olarak kullanılır. En iyi sonuçları yakl. 2 cm'lik tekrarlanan kesimlerde elde edilir. Sadece yumuşak dokuya sahip genç otlar hızlı bir şekilde çürüyecektir. Çimleri serpmeden önceki ot yüksekliği: En fazla 8 cm Çimleri serpmeden senra ot yüksekliği: En az 4 cm Adım hızını çimleri serpmeye uyarlayın, çok hızlı yürümeyin. Çim serpme kitini takma Dikkat - Yaralanma tehlikesi! Çim serpme kitini sadece motor kapalıyken ve kesici bıçaklar durduktan sonra takın veya çıkarın.

1. Çim toplama torbasının çıkarılması (

2. Engelleyici kapağı kaldırın ve çim serpme kitini

dışarı atma şaftına yerleştirin ( 7). Kilit yerine oturmalı. Eğer çim serpme kiti yerine oturmazsa çim serpme kiti ve kesici bıçaklar hasar görebilir. Çim serpme kitinin çıkarılması

1. Engelleyici kapağı kaldırın.

2. Çim serpme kitindeki kilidi açın (

3. Çim serpme kitini dışarı çekin (

8/2). Yandan dışarı atma ile çim biçme (Opsiyonel) Dikkat - Yaralanma tehlikesi! Yandan dışarı atmayı sadece motor kapalıyken ve kesici bıçaklar durduktan sonra çıkarın veya yerine takın. Yandan dışarı atmanın yerleştirilmesi

1. Çim toplama torbasını çıkarın ve çim serpme kitini

2. Yandan dışarı atmanın kapağını açın ve o şekilde

3. Yandan dışarı atma kanalını yerleştirin (

4. Kapağı yavaşça kapatın.

Kapak, yandan dışarı atma kanalının dışarı düşmesini engeller. Yandan dışarı atmanın çıkarılması

1. Yandan dışarı atmanın kapağını açın ve o şekilde

2. Yandan dışarı atmayı çıkarın ve kapağı kapatın

9/2). Tutma kolu yüksekliği (Opsiyonel) Sıkıştırma ayarı

1. Üst kirişi sıkıca tutun ve her iki sıkıştırmayı açın

2. Üst kirişi istenilen pozisyona getirin.

3. Sıkıştırmayı kapatın.

Motoru çalıştırın Dikkat - Zehirlenme tehlikesi! Motoru hiçbir zaman kapalı alanlarda çalıştırmayın. Dikkat - Yaralanma tehlikesi! Cihazı çalıştırma işlemi esnasında yana yatırmayın.

• Motoru sadece bıçaklar monte edilmiş durumdayken çalıştırın (Bıçaklar salınım kütlesi yerine geçer)

• İşletim sıcaklığına sahip motoru tekrar çalıştırırken Choke'u veya birincil düğmeyi KULLANMAYIN

• Motordaki regülatör ayarlarını değiştirmeyinTR Orjinal kullanım kılavuzunun çevirisi

Benzinli çim biçme makinesi Manüel çalıştırma Uzaktan gaz verme kumandası ile, Choke ile

pozisyonuna getirin ( 11/1).

2. Emniyet çubuğunu üst kirişe doğru çekin ve sıkıca

16) – Emniyet çubuğu kilidine girmez.

3. Starter ipini hızlı şekilde çekip çıkarın ve yavaş

şekilde tekrar geri sardırın ( 17).

4. Motoru (yakl. 15–20 saniye) ısıttıktan sonra gaz

kolunu min ve max arasındaki bir pozisyona getirin. Uzaktan gaz verme kumandası ile, birincil/Choke olmadan

5. Gaz kolunu max pozisyonuna getirin (

6. Emniyet çubuğunu üst kirişe doğru çekin ve sıkıca

16) - Emniyet çubuğu kilidine girmez.

7. Starter ipini hızlı şekilde çekip çıkarın ve yavaş

şekilde tekrar geri sardırın ( 17).

8. Motoru (yakl. 15–20 saniye) ısıttıktan sonra gaz

kolunu min ve max arasındaki bir pozisyona getirin. Cihazı, dışarı atma kanalı takip eden parçalardan biri tarafından kapatılmamışsa çalıştırmayın: Çim toplama torbası Engelleyici kapak Çim serpme kiti Çalıştırma şalterini üretici talimatlarına uygun olarak büyük bir dikkatle çalıştırın Ayaklarınız ile kesme düzenekleri arasında yeteri kadar mesafe bırakın Cihaz düşük gaz ile çalıştırın Manüel çalıştırma Uzaktan gaz verme kumandası olmadan, Choke ile Choke Açık Kapalı

1. Choke'u pozisyon 1'e getirin ( 13/1).

2. Emniyet çubuğunu üst kirişe doğru çekin ve sıkıca

17) – Emniyet çubuğu kilidine girmez.

3. Starter ipini hızlı şekilde çekip çıkarın ve yavaş

şekilde tekrar geri sardırın ( 18).

4. Motoru (yakl. 15–20 saniye) ısıttıktan sonra

Choke'u pozisyon 2'ye getirin ( 13/2). Motorun sabit bir gaz ayarı vardır. Devir sayısını ayarlamak mümkün değildir. Uzaktan gaz verme kumandası olmadan, birincil ile

1. Birincil düğmeyi yakl. 2 saniyelik aralarla 3x basın

16). 10 °C'nin altındaki sıcaklıklarda birincil düğmeye 5x basın.

2. Emniyet çubuğunu üst kirişe doğru çekin ve sıkıca

17) – Emniyet çubuğu kilidine girmez.

3. Starter ipini hızlı şekilde çekip çıkarın ve yavaş

şekilde tekrar geri sardırın ( 18). Motorun sabit bir gaz ayarı vardır. Devir sayısını ayarlamak mümkün değildir. Uzaktan gaz verme kumandası olmadan, birincil/ Choke olmadan

4. Emniyet çubuğunu üst kirişe doğru çekin ve sıkıca

17) – Emniyet çubuğu kilidine girmez.

5. Starter ipini hızlı şekilde çekip çıkarın ve yavaş

şekilde tekrar geri sardırın ( 18). Motorun sabit bir gaz ayarı vardır. Devir sayısını ayarlamak mümkün değildir.TR

Uzaktan gaz verme kumandası ile, birincil ile ( 16)

1. Gaz kolunu max pozisyonuna getirin (

2. Birincil düğmeyi yakl. 2 saniyelik aralarla 3x basın

15). 10 °C'nin altındaki sıcaklıklarda birincil düğmeye 5x basın.

3. Emniyet çubuğunu üst kirişe doğru çekin ve sıkıca

16) - Emniyet çubuğu kilidine girmez.

4. Starter ipini hızlı şekilde çekip çıkarın ve yavaş

şekilde tekrar geri sardırın ( 17).

5. Motor çalışmaya başladığı andan itibaren gaz

kolunu min ve max arasındaki uygun bir devir sayısına getirin. Elektrik ile çalıştırma (Opsiyonel) Birincil/Choke olmadan elektro start ( 13)

1. Gaz kolunu "START" pozisyonuna getirin (

2. Emniyet çubuğunu üst kirişe doğru çekin ve sıkıca

16) – Emniyet çubuğu kilidine girmez.

3. Kontaktaki kontak anahtarını tamamen sağa

4. Motor çalışmaya başladığı andan itibaren

kontak anahtarını bırakın ("0" pozisyonuna geri atlayacaktır).

5. Gaz kolunu istenilen motor devir sayısına uygun

olarak min ve max arasında bir pozisyona ayarlayın. Motorun durdurulması Cihaz bıçak kavraması olmadan

1. Gaz kolunu mix pozisyonuna getirin

2. Emniyet çubuğunu bırakın (

22). - Motorun kendini kapatacaktır. Dikkat - Ağır kesme yaralanmaları! Motor çalışmaya devam edebilir. Kapattıktan sonra motorun durduğundan emin olun. Tekerlek tahriki (Opsiyonel) ( 20) Dikkat! Dişli kutusunu sadece motor çalışırken etkinleştirin. Tekerlek tahrikini çalıştırma

1. Dışlı kutusu anahtarlama çubuğunu üst kirişe doğru

bastırın ve o şekilde tutun (

anahtarlama çubuğu kilidine oturmayacaktır. - Tekerlek tahriki çalıştırılacaktır. Tekerlek tahrikini kapatma

1. Dışlı kutusu anahtarlama çubuğunu bırakın (

21). - Tekerlek tahriki kapatılacaktır. Vario dişli kutusu (Speed Control) (Opsiyonel) Vario dişli kutusu ile çim biçme makinesinin hızı kademesiz olarak değiştirilebilir. Dikkat! Kolu sadece motor çalışırken tetikleyin. Motor tahriki olmadan yapılacak devreye sokma tahrik mekanizmasına zarar verebilir. Daha yüksek hızlar için kolu ( 20) ( 20/2) yönüne çekin Daha düşük hızlar için kolu (

yönüne çekin Sürüş hızını mevcut zemine ve çimin durumuna göre ayarlayın.TR Orjinal kullanım kılavuzunun çevirisi

Benzinli çim biçme makinesi Starter aküsünü şarj edin (Opsiyonel) Starter aküsü bakım gerektirmez ve normal durumlarda cihaz tarafından şarj edilir. Akü özel durumlarda kullanıcı tarafından şarj edilmeli: Biçerin ilk çalıştırılmasından önce Şarjın bitmesinde, kışlık depolamadan önce veya uzun süre kullanılmaması durumunda (> 6 Ay) Şarj süreci:

1. Şarj cihazını akü kutusundan çıkarın.

2. Akü kablosunu motor kablosundan ayırın (

3. Akü kablosunu şarj cihazı kablosu ile bağlayın

4. Şarj cihazını elektriğe bağlayın.

Elektrik gerilimi, şarj cihazının işletim gerilimine uygun olmalı. Şarj süresi yakl. 36 saattir. Sadece birlikte teslim edilen orijinal şarj cihazını kullanın. Dikkat!

• Starter aküsünü sadece kuru ve iyice havalandırılmış alanlarda şarj edin.

• Çim biçme makinesini şarj işlemi esnasında çalıştırmayın. Kesici bıçakları bilemek / değiştirmek Kör veya hasar görmüş kesici bıçakları sadece bir servis noktasında veya yetkili bir tesiste bileyin / yeniletin Bilenen kesici bıçaklar dengelenmeli Dikkat! Dengelenmemiş bıçaklar yoğun vibrasyona ve cihazın hasar görmesine neden olur. Çim biçme makinesini yatırmak Motor üreticisine bağlı olarak yapılacaklar: Karbüratörü / hava fi ltresini yukarı doğru çekin

23) Bujiyi yukarı doğru çekin ( 24) Motor üreticisinin kullanım kılavuzunu dikkate alın! Onarım ve bakım Dikkat - Yaralanma tehlikesi!

• Yapılacak tüm bakım ve onarım çalışmalarından önce motoru kapatın ve buji soketini çıkarın.

• Motor çalışmaya devam edebilir. Kapattıktan sonra motorun durduğundan emin olun.

• Kesme bıçaklarında bakım ve koruma çalışmaları esnasında daima eldiven giyin! Ot yakalama düzeneğini düzenli aralıklarla fonksiyon ve aşınma kontrolüne tabii tutun Cihazı her kullanımdan sonra temizleyin Cihazın üzerine su tutmayın İçeri sızacak su arızalara neden olabilir (Ateşleme sistemi, karbüratör) Kesme bıçağının düzenli aralıklarla hasar bakımı ndan kontrol edin Arızalı susturucuları her zaman değiştirinTR

Atıkların yokedilmesi Kullanılmaz hale gelen cihazları, pilleri veya aküleri evdeki çöpe atmayın! Paket malzemesi, cihaz ve aksesuarlar tekrar değerlendirilebilir malzemelerden üretilmiştir ve uygun bir şekilde tasfi ye edilmelidir. Depolama Dikkat - Patlama tehlikesi! Cihazı açık alevlerin veya ısı kaynaklarının yanında depolamayın. Motorun soğumasını sağlayın Depolama esnasında yer kazanmak için üst kirişi aşağıya doğru kapatın ( 28) Cihazı kurutun ve çocukların ve yetkisiz kişilerin erişemeyeceği şekilde depoya koyun Starter aküsünü paslanmayacak şekilde depolayın Starter aküsü zaman zaman şarj edin Benzin deposunun boşaltılması Buji soketini çıkarın Onarım Onarım çalışmalarını sadece servis noktaları veya uzman tesisler gerçekleştirmeli. Hareket pinyonunu yağlama Şaftın üzerindeki hareket pinyonunu zaman zaman yağlayın Tekerlek tahrikinin dişli kutusu bakım gerektirmez. Motorun bakımı Motor yağının değiştirilmesi

1. Yağın toplanması için motorun altına uygun bir kap

2. Yağı, yağ doldurma ağzından tamamen akıtın veya

vakumlayın. Kullanılmış motor yağını çevreye duyarlı kalarak tasfi ye edin! Kullanılmış yağı kapalı bir kap eşliğinde geri dönüşüm merkezine veya bir müşteri hizmetleri noktasına teslim etmenizi öneririz. Kullanılmış yağı

• kanalizasyona ya da nehire boşaltmayın

• toprağa boşaltmayın Hava fi ltresinin değiştirilmesi Motor üreticisinin uyarılarını dikkate alın! Bujinin değiştirilmesi Motor üreticisinin uyarılarını dikkate alı

Tekerlek tahriki (Opsiyonel) Bowden kablosunu ayarlama Eğer çalışan motorda tekerlek tahriki artık çalıştırılamıyorsa - veya kapatılamıyorsa ilgili Bowden kablosu tekrar ayarlanmalı. Dikkat! Bowden kablosunu sadece motor kapalıyken ayarlayın.

1. Bowden kablosundaki ayarlama parçasını ok

yönüne döndürün ( 27).

2. Ayarı kontrol etmek için motoru çalıştırın ve tekerlek

tahrikini devreye sokun.

3. Eğer tekerlek tahriki hala çalışmıyorsa çim biçme

makinesi bir servis noktasına veya yetkili bir tesise götürülmeli.TR Orjinal kullanım kılavuzunun çevirisi

Benzinli çim biçme makinesi Arızada yardım Dikkat! Bıçak ve motor mili hizalanmamalı. Arıza Çözüm Motor çalışmıyor ▪ Benzin doldurulması

• Motor kumanda kolunu üst kirişe doğru bastırın

• Bujileri kontrol edin, gerekirse yenileyin

• Hava fi ltresinin temizlenmesi

• Biçer biçağını serbestçe döndürün

• Starter aküsünü şarj edin

• Çimleri biçilmiş bir alanda çalıştırın Motor gücü azalıyor ▪ Kesme yüksekliği düzeltme

• Kesici bıçakları bilemek / değiştirmek

• Dışarı atma kanalını/gövdeyi temizleme

Hava fi ltresinin temizlenmesi

• Çalışma hızını azaltma Düzgün olmayan kesim ▪ Kesici bıçakları bilemek / değiştirmek

• Kesme yüksekliği düzeltme Çim toplama torbası tam anlamıyla dolmuyor

• Kesme yüksekliği düzeltme

• Çimi kurumaya bırakın

• Kesici bıçakları bilemek / değiştirmek

• Çim toplama torbasının ızgarasını temizleme

• Dışarı atma kanalını/gövdeyi temizleme Tekerlek tahriki çalışmıyor ▪ Bowden kablosunu ayarlama

• Müşteri servisi atölyesine gidin

• Tekerlek tahrikinde kir, dişli kayışı ve dişli kutusunu çıkarın

• Boşta çalışan parçaları (Şaftın üzerinde hareket pinyonu) yağlayın Tekerlekler çalıştırılmış dişli kutusunda dönmüyor

• Tekerlek cıvatalarını sıkın

• Tekerlek göbeği arızalı

• Müşteri servisi atölyesine gidin Cihaz olağandışı bir şekilde sallanı yor

• Biçer biçağını kontrol edin Bu tabloda sıralanmamış veya gideremediğiniz arızalarda lütfen ilgili müşteri servisine danışın.TR

Garanti Cihazda herhangi bir malzeme veya üretici hatasında veya arıza durumlarında yasal garanti süresi içinde gerekli değişimler tarafımızdan yapılacak seçime bağlı olarak onarım veya yedek parça teslimi olarak gerçekleştirilecektir. Garanti süresi cihazın satın alındığı ilgili ülkenin yasal zorunluluğu ile belirlenmiştir. Garanti ancak şu durumlarda geçerlidir: Garanti hangi durumlarda geçersizdir: Cihazın amacına uygun olarak kullanılmasında Kullanım kılavuzunun dikkate alınması Orijinal yedek parçaların kullanımında Cihazda onarım denemeleri Cihaz üzerinde teknik değişiklikler Talimatlara uygun olmayan şekilde kullanım (örn. ticari veya belediye amaçlı kullanım) Şunlar garanti dı şıdır: Normal kullanımdan dolayı ortaya çıkmış boya hasarları Yedek parça kartında XXX XXX (X) çerçevesi XXX XXX (X) ile işaretlenmiş olan aşınan parçalar İçten yanmalı motor – Bunlar için ilgili motor üreticisinin ayrı olarak verilen garanti şartları geçerlidir Garantinin gerekmesi durumunda lütfen bu garanti belgesi ve cihazın faturası ile satıcınıza veya en yakın yetkili müşteri servisine danışın. Bu garanti onayı ile ürünü satın alanın yasal hasar talepleri saklıdır.

Uzman kontrolü her zaman gereklidir bir engelin üzerine çıkıldıktan sonra motor aniden durduğunda dişli kutusu arızalarında arızalı V kayışında bıçak eğildiğinde eğilmiş motor milinde EG uygunluk açıklaması bkz. montaj talimatıCountry Company Telephone Fax A AL-KO KOBER Ges.m.b.H. (+43)3578/2515-100 (+43)3578/2515-31 AUS AL-KO INTERNATIONAL Pty. Ltd. (+61)3/9767-3700 (+61)3/9767-3799 B / L Eurogarden NV (+32)16/805427 (+32)16/805425 BG Valerii S&M Group SJ (+359)2 942 34 02 (+359)2 942 34 10
