LIETOŠANAS INSTRUKCIJA Highline 473 SPE AL-KO

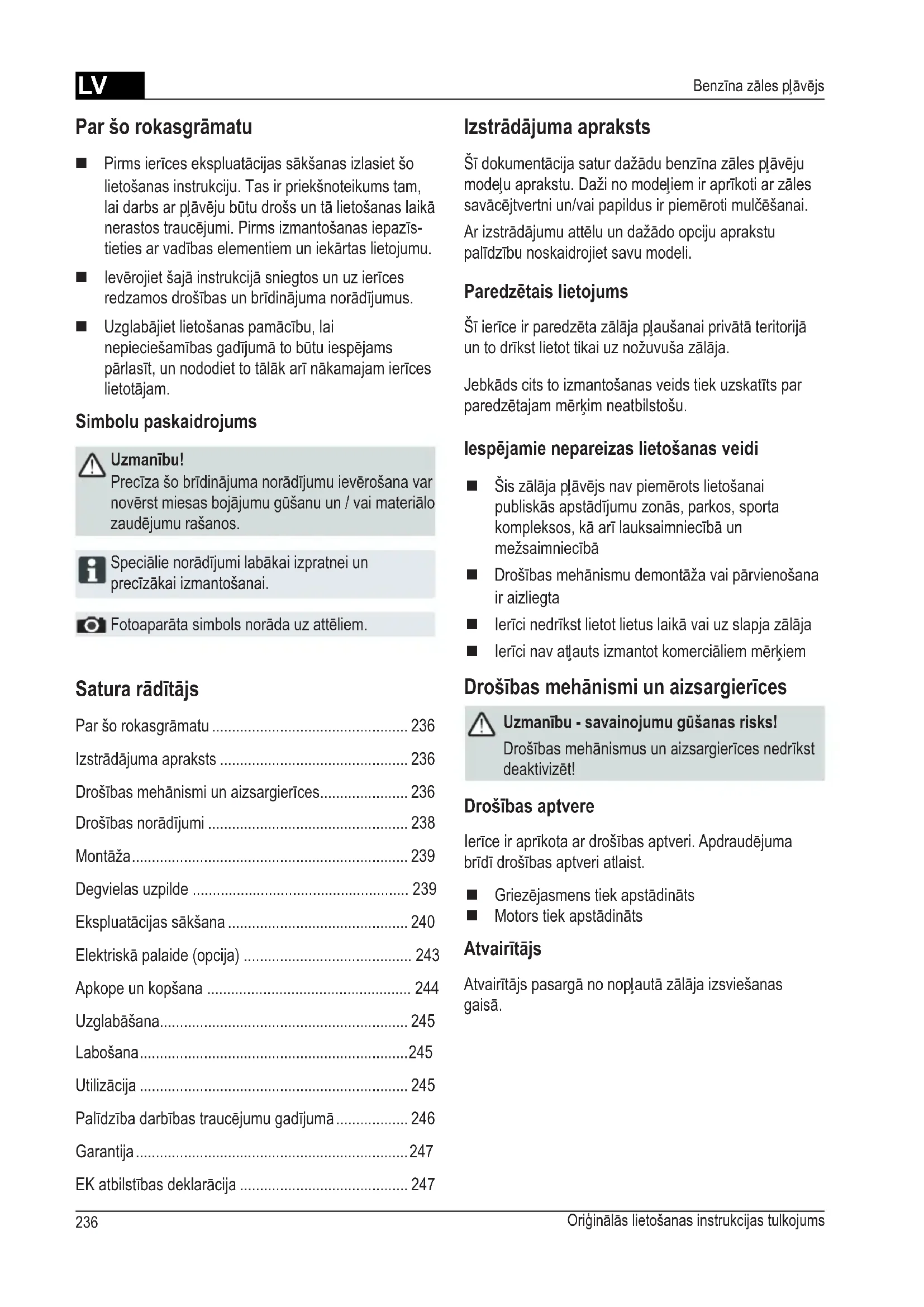

• Benzīna zāles pļāvējs Satura rādītājs Par šo rokasgrāmatu p. 236
• Izstrādājuma apraksts p. 236
• Drošības mehānismi un aizsargierīces p. 236
• Drošības norādījumi p. 238
• Montāža p. 239
• Degvielas uzpilde p. 239
• Ekspluatācijas sākšana p. 240
• Elektriskā palaide (opcija) p. 243
• Apkope un kopšana p. 244
• Uzglabāšana p. 245
• Labošana p. 245
• Utilizācija p. 245
• Palīdzība darbības traucējumu gadījumā p. 246
• Garantija p. 247
• EK atbilstības deklarācija Par šo rokasgrāmatu Pirms ierīces ekspluatācijas sākšanas izlasiet šo lietošanas instrukciju. Tas ir priekšnoteikums tam, lai darbs ar pļāvēju būtu drošs un tā lietošanas laikā nerastos traucējumi. Pirms izmantošanas iepazīs- tieties ar vadības elementiem un iekārtas lietojumu. Ievērojiet šajā instrukcijā sniegtos un uz ierīces redzamos drošības un brīdinājuma norādījumus. Uzglabājiet lietošanas pamācību, lai nepieciešamības gadījumā to būtu iespējams pārlasīt, un nododiet to tālāk arī nākamajam ierīces lietotājam. Simbolu paskaidrojums Uzmanību! Precīza šo brīdinājuma norādījumu ievērošana var novērst miesas bojājumu gūšanu un / vai materiālo zaudējumu rašanos. Speciālie norādījumi labākai izpratnei un precīzākai izmantošanai. Fotoaparāta simbols norāda uz attēliem. Izstrādājuma apraksts Šī dokumentācija satur dažādu benzīna zāles pļāvēju modeļu aprakstu. Daži no modeļiem ir aprīkoti ar zāles savācējtvertni un/vai papildus ir piemēroti mulčēšanai. Ar izstrādājumu attēlu un dažādo opciju aprakstu palīdzību noskaidrojiet savu modeli. Paredzētais lietojums Šī ierīce ir paredzēta zālāja pļaušanai privātā teritorijā un to drīkst lietot tikai uz nožuvuša zālāja. Jebkāds cits to izmantošanas veids tiek uzskatīts par paredzētajam mērķim neatbilstošu. Iespējamie nepareizas lietošanas veidi Šis zālāja pļāvējs nav piemērots lietošanai publiskās apstādījumu zonās, parkos, sporta kompleksos, kā arī lauksaimniecībā un mežsaimniecībā Drošības mehānismu demontāža vai pārvienošana ir aizliegta Ierīci nedrīkst lietot lietus laikā vai uz slapja zālāja Ierīci nav atļauts izmantot komerciāliem mērķiem Drošības mehānismi un aizsargierīces Uzmanību - savainojumu gūšanas risks! Drošības mehānismus un aizsargierīces nedrīkst deaktivizēt! Drošības aptvere Ierīce ir aprīkota ar drošības aptveri. Apdraudējuma brīdī drošības aptveri atlaist. Griezējasmens tiek apstādināts Motors tiek apstādināts Atvairītājs Atvairītājs pasargā no nopļautā zālāja izsviešanas gaisā.LV p. 247

1 Startera trose 9 Griešanas augstuma regulētājs* 2 Palaide, apstādināšana* 11 Bezpakāpju variātora pārnesumkārba* 3 Riteņu piedziņas mehānisms* 12 Lietošanas instrukcija 4 Drošības aptvere 13 Izsviedes ieliktnis* 5 Ergonomisks augstuma regulētājs * 14 Noslēgvāks* 6 Iepildes līmeņa indikators* 15 Mulčēšanas komplekts* 7 Atvairītājs* 16 Elektriskais starteris aizdedzes 8Zāles savācējtvertne* Simboli uz ierīces Uzmanību! Lietojot ievērot īpašu piesardzību. Pirms darbošanās ar griezējmehānismu atvienot aizdedzes sveču kontaktspraudni. Pirms ekspluatācijas sākšanas izlasīt lietošanas instrukciju! Nepieļaut trešo personu uzturēšanos riska zonā! Rokas un kājas turēt pienācīgā attālumā no griezējmehānisma! Ievērot attālumu līdz riska zonai.

15LV Oriģinālās lietošanas instrukcijas tulkojums

Benzīna zāles pļāvējs Drošības norādījumi Uzmanību! Ierīci lietot tikai tad, ja tā ir pilnīgā tehniskā kārtībā! Uzmanību - savainojumu gūšanas risks! Drošības mehānismus un aizsargierīces nedrīkst deaktivizēt! Uzmanību - ugunsgrēka izcelšanās risks! Ar degvielu uzpildītas iekārtas neuzglabāt ēkās, kurās benzīna tvaiki var nonākt saskarē ar atklātu uguni vai dzirkstelēm! Nodrošināt, lai nodalījumā ap motoru, izpūtēju, akumulatora kārbu, degvielas tvertni neuzkrātos nopļautās zāles, benzīna un eļļas atliekas. Nepieļaut trešo personu uzturēšanos riska zonā Iekārtas vadītājs vai lietotājs ir atbildīgs par ne- laimes gadījumiem, kas skar citas personas vai to īpašumu Bērni un citi cilvēki, kuri nav iepazinušies ar šīs lietošanas instrukcijas saturu, ierīci darbināt nedrīkst Ievērot vietējos priekšrakstus attiecībā uz ierīces apkalpojošā personāla minimālo vecumu Nelietot ierīci, ja tās lietotājs atrodas alkohola, nar- kotiku vai medikamentu izraisītā reibuma stāvoklī Valkāt piemērotu aizsargapģērbu garas bikses stabilus apavus ar neslīdošu zoli dzirdes aizsargus Strādājot nogāzēs vienmēr pievērst uzmanību tam, lai būtu ieņemta stabila darba pozīcija vienmēr pļaut šķērseniski attiecībā pret nogāzi, nekad nepļaut virzienā uz augšu vai uz leju nepļaut nogāzēs ar kāpumu, kas pārsniedz 20° esiet īpaši piesardzīgi, veicot apgriešanās manevru Ar ierīci strādāt tikai pietiekamas redzamības apstākļos, ko nodrošina dienas gaisma vai mākslīgais apgaismojums Nevirzīties ar ķermeni, tās daļām un apģērbu tuvu klāt pie griezējmehānisma Ievērot ekspluatācijas valstī spēkā esošos ierīces darbināšanas laiku Neatstāt ekspluatācijai gatavu ierīci bez uzraudzības Pļaut tikai ar asu griezējasmeni Nekad nedarbināt ierīci, ja ir bojātas tās aizsargierīces / aizsargrežģi Nekad nedarbināt ierīci, ja tai nav pilnībā uzstādītas visas aizsargierīces (piemēram: atvairītājs, zāles savākšanas ierīces) Pirms katras lietošanas reizes pārbaudīt, vai ierīcē nav radušies bojājumi, pirms tālākas lietošanas bojātās detaļas nomainīt Izslēgt motoru, nogaidīt, līdz ierīce ir pilnībā apstājusies, un atvienot aizdedzes sveču kontakt- spraudni dodoties prom no ierīces pēc tam, kad tikuši konstatēti darbības traucējumi pirms bloķējumu novēršanas pirms aizsērējumu likvidēšanas pēc saskares ar svešķermeņiem ja iekārtas darbības laikā konstatēti traucējumi un neierastas vibrācijas Pirms atkārtotas zāles pļāvēja iedarbināšanas Pirms atkārtotas zāles pļāvēja iedarbināšanas un darba atsākšanas pārbaudiet, vai ierīcē nav un darba atsākšanas pārbaudiet, vai ierīcē nav radušies bojājumi, un veiciet nepieciešamos radušies bojājumi, un veiciet nepieciešamos labošanas darbus. labošanas darbus. Uzspraust aizdedzes sveces un iedarbināt motoru pēc darbības traucējumu novēršanas (skat darbības traucējumu tabulu) un ierīces pārbaudes pēc ierīces tīrīšanas Rūpīgi pārbaudīt visu pļaujamo teritoriju, aizvākt visus atrastos svešķermeņus Īpašu piesardzību ievērot, apgriežot zāles pļāvēju pļaušanai pretējā virzienā vai zāles pļāvēju velkot tuvāk sev Nebraukt ar zāles pļāvēju uz šķēršļiem (piem., zariem, koku saknēm) Nopļauto zāli izņemt tikai tad, kad ir apstādināts motors Papildu simboli ierīcēm ar elektrisko palaidi Uzmanību! Apdraudējums strāvas trieciena dēļ. Pieslēguma vadu turēt pienācīgā attālumā no griezējasmeņiem. Pirms apkopes darbu veikšanas vai esot bojātam kabelim, ierīci vienmēr atvienot no elektrotīkla.LV

Montāža Ņemt vērā klāt pievienotās montāžas instrukcijas norādes. Uzmanību! Ierīci drīkst darbināt tikai tad, kad ir pilnībā pabeigta tās piederumu montāža. Šķērsojot ar zāles pļāvēju virsmu, kas nav pļaujamā virsma, izslēgt motoru / griezējasmeni Ierīci nekad necelt vai nenest ar ieslēgtu motoru Neēst un nedzert degvielas vai motoreļļas iepildes laikā Neieelpot benzīna tvaikus Vadiet iekārtu soļošanas ātrumā Pirms izmantošanas pārbaudīt, vai uzgriežņi, skrū- ves un tapas ir cieši nostiprinātas. Degvielas uzpilde Pirms ekspluatācijas sākšanas nepieciešams zāles pļāvējā iepildīt degvielu. Brīdinājums - ugunsgrēka izcelšanās risks! Benzīnam un eļļai piemīt visaugstākā uzliesmošanas pakāpe! Vienmēr ievērot klāt pievienotās motora ražotāja sastādītās lietošanas instrukcijas norādes. Ekspluatācijas vielas Benzīns Motoreļļa Marka parastais benzīns/ svinu nesaturošais benzīns skatīt motora ražotāja norādes Iepildāmais daudzums skatīt motora ražotāja norādes apm. 0,6 l Drošība Brīdinājums! Nekad nedarbināt motoru slēgtās telpās. Saindēšanās risks! Benzīnu un eļļu drīkst uzglabāt tikai šim mērķim piemērotās tvertnēs Benzīnu un eļļu iepildīt vai tvertni iztukšot tikai, motoram esot atdzisušam Neiepildīt benzīnu un eļļu, motoram darbojoties Nepārpildīt tvertni (benzīns izplešas) Degvielas uzpildes laikā nesmēķēt Neatvērt degvielas tvertnes vāciņu motora darbības laikā vai, motoram esot karstam Bojātu tvertni vai tvertnes vāciņu nomainīt Tvertnes vāciņu vienmēr cieši noslēgt Ja notikusi benzīna noplūde: nedarbināt motoru izvairīties no aizdedzināšanas mēģinājumu veikšanas notīrīt ierīci Ja notikusi motoreļļas noplūde: nedarbināt motoru izplūdušo motoreļļu savākt, izmantojot eļļas absorbentus vai lupatiņu un veikt noteikumiem atbilstošu utilizāciju notīrīt ierīci Izlietoto eļļu: Izlietoto eļļu:

neizmest sadzīves atkritumos neizmest sadzīves atkritumos

neliet kanalizācijas sistēmās, notekcaurulēs neliet kanalizācijas sistēmās, notekcaurulēs vai uz augsnes vai uz augsnes Mēs rekomendējam izlietoto eļļu, ievietotu slēgtā tvertnē, nodot otrreizējās pārstrādes punktā vai klientu apkalpošanas centrā. Degvielas uzpilde

1. Noskrūvēt tvertnes vāciņu, novietot to uz tīras

3. Tvertnes iepildes atveri cieši noslēgt un iztīrīt.

1. Noskrūvēt eļļas iepildes atveres vāciņu, novietojot

to uz tīras virsmas.

2. Eļļas iepildei izmantot piltuvi.

3. Eļļas iepildes atveri cieši noslēgt un iztīrīt.LV

Oriģinālās lietošanas instrukcijas tulkojums

Benzīna zāles pļāvējs Pļaušana ar zāles savācējtvertni Uzmanību - savainojumu gūšanas risks! Zāles savācējtvertni noņemt vai piestiprināt tikai, motoram esot izslēgtam un griezējasmenim nekustoties.

1. Pacelt atvairītāju un zāles savācējtvertni iekabināt

turētājā ( 6). Iepildes līmeņa indikators Iepildes līmeņa indikators gaisa plūsmas iedarbības rezultātā pļaušanas laikā tiek spiests uz augšu ( 5a). Zāles savācējtvertnei esot pilnai, iepildes līmeņa indikators pieguļ tvertnei ( 5b). Zāles savācējtvertni nepieciešams iztukšot. Zāles savācējtvertnes iztukšošana

1. Pacelt atvairītāju.

2. Izkabināt zāles savācējtvertni un izņemt to, velkot

3. Iztukšot zāles savācējtvertni.

4. Pacelt atvairītāju un zāles savācējtvertni iekabināt

atpakaļ turētājā ( 6). Ekspluatācijas sākšana Uzmanību! Ja griezējmehānisms vai stiprinājuma detaļas ir vaļīgas, bojātas vai nolietotas, ierīci darbināt nedrīkst! Pirms katras ierīces ieslēgšanas reizes veiciet vizuālu pārbaudi. Kameras simbols, kas ir redzams nākamajās lappusēs, norāda uz attēliem, 4–7. lpp. Griešanas augstuma noregulēšana Uzmanību - savainojumu gūšanas risks! Griešanas augstumu regulēt tikai tad, kad ir izslēgts ierīces motors un griezējasmens nekustas.

• Visus riteņus vienmēr noregulēt vienādā griešanas augstumā.

• Griešanas augstums ir atkarīgs no modeļa. Centrālā regulēšana (

1. Atbloķēšanas sviru spiest sāniski un pieturēt.

2. Sviru bīdīt pa kreisi vai pa labi nepieciešamajā

4. Raudzīties, lai visiem riteņiem būtu vienāda

fi ksācijas pozīcija. Pļaušana bez zāles savācējtvertnes Uzmanību! Bez zāles savācējtvertnes atļauts pļaut tikai tad, ja darbojas atvairītāja vērpes atsperes. Atvairītājs, pateicoties atsperu spēkam, pieguļ pie zāles pļāvēja korpusa. Tādējādi nopļautā zāle tiek izviesta apakšā atpakaļejošā virzienā.LV

Mulčēšana, izmantojot mulčēšanas komplektu (opcija) Mulčēšanas gadījumā nopļautā zāle netiek savākta, bet gan paliek uz zāliena. Mulča aizsargā augsni no izžūšanas un apgādā to ar barības vielām. Visefektīvākie rezultāti tiek sasniegti, regulāri veicot atkārtotu apgriešanu apm. par 2 cm. Tikai jauna zāle ar mīkstiem lapu audiem satrūd īsā laikā. Zāles augstums pirms mulčēšanas: maksimāli 8 cm Zāles augstums pēc mulčēšanas: vismaz 4 cm Soļu ātrumu pielāgot mulčēšanas procesam, neiet pārāk ātri. Mulčēšanas komplekta ievietošana Uzmanību - savainojumu gūšanas risks! Mulčēšanas komplektu uzstādīt vai noņemt, motoram esot izslēgtam un griezējasmenim nekustoties.

1. Noņemt zāles savācējtvertni (

2. Pacelt atvairītāju un mulčēšanas komplektu ievietot

izsviedes kanālā ( 7). Bloķētājmehānismam ir jānofi ksējas. Ja mulčēšanas komplekts nenofi ksējas, mulčēšanas komplektam un griezējasmenim var tikt nodarīti bojājumi. Mulčēšanas komplekta izņemšana

1. Pacelt atvairītāju.

2. Atlaist mulčēšanas komplekta bloķētājmehānismu

8/2). Pļaušana ar sāna izsviedēju (opcija) Uzmanību - savainojumu gūšanas risks! Sāna izsviedēju noņemt vai piestiprināt tikai, motoram esot izslēgtam un griezējasmenim nekustoties. Sāna izsviedēja ievietošana

1. Izņemt zāles savācējtvertni un ievietot mulčēšanas

2. Atvāzt un pieturēt sāna izsviedēja pārsegu

3. Ievietot sāna izsviedēja kanālu (

4. Pārsegu lēni vērt ciet.

Pārsegs pasargā sāna izsviedēja kanālu no izkrišanas. Sāna izsviedēja noņemšana

1. Atvāzt un pieturēt sāna izsviedēja pārsegu

2. Izņemt sāna izsviedēju un aizvērt pārsegu

9/2). Roktura augstuma noregulēšana (opcija) Spaiļu noregulēšana

2. Balansieri nostatīt nepieciešamajā pozīcijā.

Motora palaide Uzmanību - saindēšanās risks! Nekad nedarbināt motoru slēgtās telpās. Uzmanību - savainojumu gūšanas risks! Palaides laikā ierīci nesagāzt.

• Motoru iedarbināt tikai tad, ja ir uzmontēts asmens (asmens kalpo kā pagriešanas masa)

• Silta motora iedarbināšanas laikā droseli vai iesmidzinātāja pogu NEIZMANTOT

• Nemainīt motora regulatora iestatījumusLV Oriģinālās lietošanas instrukcijas tulkojums

Benzīna zāles pļāvējs Manuālā palaide ar gāzes tālvadības sistēmu, ar droseli

1. Gāzes sviru iestatīt pozīcijā max

2. Drošības aptveri pievilkt pie augšējā balansiera un

16) – drošības aptvere nenofi ksēsies.

3. Palaides trosi lēni izvilkt un pēc tam ļaut tai attīties

gāzes sviru iestatīt pozīcijā starp min un max. ar gāzes tālvadības sistēmu, bez iesmidzinātāja/ droseles

5. Gāzes sviru iestatīt pozīcijā max (

6. Drošības aptveri pievilkt pie augšējā balansiera un

16) - drošības aptvere nenofi ksēsies.

7. Palaides trosi lēni izvilkt un pēc tam ļaut tai attīties

gāzes sviru iestatīt pozīcijā starp min un max. Ierīci neiedarbināt, ja izsviedes kanāls nav nosegts ar kādu no šādām detaļām: Zāles savācējtvertne Atvairītājs Mulčēšanas komplekts Iedarbināšanas slēdzi lietojiet ar īpašu piesardzību, atbilstoši ražotāja norādījumiem Raugieties, lai kājas atrastos pienācīgā attālumā no griezējmehānisma Ierīci iedarbināt vietā, kur zāle ir zema Manuaalne käivitamine ilma masina kaugjuhtimiseta, koos õhuklapiga Õhuklapp Sisse Välja

ar gāzes tālvadības sistēmu, ar iesmidzinātāju

1. Gāzes sviru iestatīt pozīcijā max (

2. Iesmidzinātāja pogu nospiest 3x, ar laika intervālu

apm. 2 sekundes ( 15). Ja temperatūra ir zemāka par 10 °C, iesmidzinātāja pogu nospiest 5x.

3. Drošības aptveri pievilkt pie augšējā balansiera un

16) - drošības aptvere nenofi ksēsies.

4. Palaides trosi lēni izvilkt un pēc tam ļaut tai attīties

5. Tiklīdz motors sāk darboties, gāzes sviru atbilstoši

nepieciešamajam apgriezienu skaitam iestatīt pozīcijā starp min un max. Elektriskā palaide (opcija) Elektriskā palaide bez iesmidzinātāja/droseles

1. Gāzes sviru iestatīt pozīcijā „START“ (

2. Drošības aptveri pievilkt pie augšējā balansiera un

16) – drošības aptvere nenofi ksēsies.

3. Aizdedzes atslēgu aizdedzes slēdzenē pagriezt līdz

galam pa labi ( 18).

4. Tiklīdz motors sāk darboties, aizdedzes atslēgu

atlaist (atgriežas atpakaļ pozīcijā „0“).

5. Gāzes sviru atbilstoši nepieciešamajam motora

apgriezienu skaitam iestatīt pozīcijā starp min un max. Motora izslēgšana Ierīce bez asmeņa sajūga mehānisma

1. Gāzes sviru iestatīt pozīcijā min (

22). - Motors izslēdzas. Uzmanību - smagi miesas bojājumi sagriežoties! Motors var turpināt darboties inerces režīmā. Pēc izslēgšanas pārliecināties, ka motors ir apstājies. Riteņu piedziņas mehānisms (opcija) ( 20) Uzmanību! Pārnesumkārbu pieslēgt klāt tikai motoram darbojoties. Riteņu piedziņas mehānisma ieslēgšana

1. Pārnesumkārbas slēguma aptveri spiest

pret augšējo balansieri un pieturēt (

pārnesumkārbas slēguma aptvere nenofi ksēsies. - Riteņu piedziņas mehānisms tiek ieslēgts. Riteņu piedziņas mehānisma izslēgšana

1. Pārnesumkārbas slēguma aptveri atlaist (

21). - Riteņu piedziņas mehānisms izslēdzas. Bezpakāpju variātora pārnesumkārba (Speed Control) (opcija) Izmantojot bezpakāpju variātora pārnesumkārbu, bezpakāpju režīmā iespējams mainīt zāles pļāvēja braukšanas ātrumu. Uzmanību! Sviru darbināt tikai motora darbības laikā. Pārslēgšana bez motora piedziņas mehānisma var nodarīt bojājumus piedziņas mehānismam. Lielāka ātruma sasniegšanai sviru ( 20) vilkt virzienā ( 20/2) Mazāka ātruma sasniegšanai sviru (

virzienā ( 20/1) Braukšanas ātrumu vienmēr pielāgot tābrīža aug- snes un zālāja stāvoklim.LV Oriģinālās lietošanas instrukcijas tulkojums

Benzīna zāles pļāvējs Startera akumulatora uzlāde (opcija) Startera akumulatoram apkope nav nepieciešama un to normālos apstākļos uzlādē pats pļāvējs. Izņēmuma gadījumos akumulatora uzlāde ir jāveic lietotājam: pirms pirmreizējās pļāvēja ekspluatācijas ja akumulators ir izlādējies, pirms ziemas pārtraukuma vai ilgāku dīkstāvju gadījumā (> 6 mēneši) Lādēšanas process:

1. Izņemt lādētāju no akumulatora kārbas.

3. Akumulatora kabeli savienot ar lādētāja kabeli

4. Lādētāju pieslēgt pie elektrotīkla.

Elektrotīkla spriegumam ir jābūt vienādam ar lādētāja darba spriegumu. Aptuvenais lādēšanas laiks ir 36 stundas. Izmantot tikai klāt pievienoto oriģinālo lādētāju. Uzmanību!

• Startera akumulatoru uzglabāt tikai sausās, labi vēdinātās telpās.

• Lādēšanas laikā zāles pļāvēju nedarbināt. Griezējasmeņa atkārtota asināšana / nomaiņa Neasus vai bojātus griezējasmeņus drīkst nodot asināšanai / nomaiņai tikai kādā no servisa centriem vai pilnvarotā specializētajā darbnīcā Atkārtoti uzasinātiem griezējasmeņiem nepieciešams veikt balansēšanu Uzmanību! Neizbalansēti asmeņi rada pārāk stipras vibrācijas un nodara bojājumus pļāvējam. Pļāvēja sasvēršana Atkarībā no motora ražotāja: karburatoram / gaisa fi ltram ir jābūt vērstam uz augšu ( 23) aizdedzes svecei ir jābūt vērstai uz augšu ( 24) Ievērot motora ražotāja lietošanas instrukcijas norādes! Apkope un kopšana Uzmanību - savainojumu gūšanas risks!

• Pirms visu apkopes un kopšanas darbu veikšanas vienmēr izslēgt motoru un atvienot aizdedzes sveču kontaktspraudni.

• Motors var turpināt darboties inerces režīmā. Pēc izslēgšanas pārliecināties, ka motors ir apstājies.

• Veicot griezējasmens apkopi vai izpildot pie tā kopšanas darbus, vienmēr nēsāt darba cimdus! Regulāri pārbaudīt zāles savākšanas mehānisma darbību un nodiluma pakāpi Ierīci iztīrīt pēc katras lietošanas reizes Neapšļakstīt ierīci ar ūdeni Tās iekšpusē iekļuvis ūdens var izraisīt darbības traucējumus (aizdedzes sistēmā, karburatorā) Regulāri pārbaudīt, vai griezējasmenī nav radušies bojājumi Nomainīt bojātos ska ņas slāpētājusLV

Utilizācija Nolietotas ierīces, baterijas vai akumulatorus nedrīkst izmest kopā ar mājsaimniecības atkritumiem! Iepakojums, ierīce un tās piederumi ir ražoti no otrreiz pārstrādājamiem materiāliem un tie ir atbilstoši jāutilizē. Uzglabāšana Uzmanību - sprādzienbīstamība! Ierīci neuzglabāt atklātu liesmu vai karstuma avota tuvumā. Ļaut motoram atdzist Lai pļāvējs uzglabāšanas laikā aizņemtu pēc iespējas mazāk vietas, nolaist uz leju augšējo balansieri ( 28) Ierīci uzglabāt sausā vietā, kurai nevar piekļūt bērni un citas nepiederošas personas Startera akumulatoru uzglabāt no sala iedarbības aizsargātā vietā Laiku pa laikam veikt startera akumulatora lādēšanu Iztukšot benzīna tvertni Izvilkt aizdedzes sveču kontaktspraudņus Labošana Labošanas darbus drīkst veikt tikai servisa centru un pilnvarotu specializētu darbnīcu speciālisti. Dzenošā zobrata eļļošana Laiku pa laikam ar izsmidzināmi eļļu ieeļļot zobratu uz dzenošās vārpstas Riteņu piedziņas mehānisma pārnesumkārbai apkope nav nepieciešama. Motora kopšana Motoreļļas nomaiņa

1. Eļļas izlaišanai sagatavot piemērotu eļļu.

2. Eļļai caur eļļas iepildes atveri ļaut pilnībā iztecēt ārā

vai veikt eļļas izsūkšanu. Nolietoto eļļu utilizēt videi nekaitīgā veidā! Mēs rekomendējam izlietoto eļļu, ievietotu slēgtā tvertnē, nodot otrreizējās pārstrādes punktā vai klientu apkalpošanas centrā. Izlietoto eļļu

• neizmest sadzīves atkritumos

• neliet kanalizācijas sistēmā vai notekcaurulēs

• neliet uz augsnes Gaisa fi ltra nomaiņa Ievērot motora ražotāja norādes. Aizdedzes sveces nomaiņa Ievērot motora ražotāja norādes. Riteņu piedziņas mehānisms (opcija) Boudena troses iestatīšana Ja motora darbības laikā riteņu piedziņas mehānismu vairs nav iespējams ieslēgt- vai izslēgt, jāpieregulē attiecīgā Boudena trose. Uzmanību! Boudena trosi pārregulēt tikai, motoram esot izslēgtam.

1. Regulēšanas detaļu pie Boudena troses grieziet

bultiņas virzienā ( 27).

2. Lai pārbaudīt iestatījumu, iedarbināt motoru un

ieslēgt riteņu piedziņas mehānismu.

3. Ja riteņu piedziņas mehānisms vēl aizvien

nedarbojas, zāles pļāvējs ir jānogādā servisa centrā vai pilnvarotā specializētā darbnīcā.LV Oriģinālās lietošanas instrukcijas tulkojums

Benzīna zāles pļāvējs Palīdzība darbības traucējumu gadījumā Uzmanību! Asmeņus un motora vārpstu nedrīkst taisnot. Traucējumi Risinājums Motors nesāk darboties ▪ Iepildīt degvielu

• Gāzes sviru iestatīt pozīcijā „Palaide“

• Motora slēdža aptveri spiest augšējā balansiera virzienā

• Pārbaudīt aizdedzes sveces, nepieciešamības gadījumā nomainīt

• Iztīrīt gaisa fi ltru

• Iedarbināt ierīci uz nopļautas virsmas Motora jauda samazinās ▪ Izmainīt griešanas augstumu

• Atkārtoti uzasināt / nomainīt p ļaušanas asmeni

• Iztīrīt izsviedes kanālu /korpusu

• Iztīrīt gaisa fi ltru

• Samazināt darba ātrumu Nevienmērīgs pļāvums ▪ Atkārtoti uzasināt / nomainīt pļaušanas asmeni

• Izmainīt griešanas augstumu Zāles savācējtvertne tikai daļēji savāc nopļauto zāli

• Izmainīt griešanas augstumu

• Atkārtoti uzasināt / nomainīt pļaušanas asmeni

• Iztīrīt zāles savāc ējtvertnes režģi

• Iztīrīt izsviedes kanālu / korpusu Nedarbojas riteņu piedziņas mehānisms

• Doties uz klientu apkalpošanas centra darbnīcu

• Likvidēt netīrumus riteņu piedziņas mehānismā, zobsiksnā un pārnesumkārbā

• Tukšgaitas sajūgus (dzenošo zobratu uz dzenošās vārpstas) ieeļļot ar izsmidzināmo eļļu Riteņi, esot ieslēgtai pārnesumkārbai, negriežas

• Pievilkt riteņu skrūves

• Doties uz klientu apkalpošanas centra darbnīcu Ierīce neparasti stipri vibrē ▪ Pārbaudīt pļaušanas asmeni Darbības traucējumu gadījumā, kas nav aprakstīti šajā tabulā vai kurus jūs pats nespējat novērst, lūdzam vērsties mūsu atbildīgajā klientu apkalpošanas centrā.LV

Garantija Iespējamos materiāla vai ražošanas brāķus ierīcē mēs novērsīsim atbilstoši likumā noteiktajam noilguma termiņam attiecībā uz garantijas prasībām, paturot tiesības izvēlēties starp labošanu vai jaunas preces piegādi. Noilguma termiņš tiek noteikts, vadoties pēc tās valsts spēkā esošās likumdošanas, kurā ierīce tika nopirkta. Mūsu garantijas pakalpojumi ir spēkā tikai tad, ja: Garantija zaudē savu spēku, ja: ierīce tiek lietota pareizā veidā tiek ievēroti lietošanas instrukcijas norādījumi tiek izmantotas oriģinālās rezerves daļas ierīcē ir veikti labošanas m ēģinājumi ierīcē ir veiktas tehniska rakstura izmaiņas ierīce netiek izmantota atbilstoši paredzētajam mērķim (piem., ierīce tiek izmantota komerciāliem vai sabiedriskā labuma mērķiem) Garantija neattiecas uz: krāsas bojājumiem, kas radušies normāla nolietojuma rezultātā dilstošajām detaļām, kas rezerves daļu kartē ir atzīmēti ar rāmīti XXX XXX (X) iekšdedzes motoriem – uz tiem attiecas atsevišķi attiecīgo motoru ražotāju garantijas sniegšanas noteikumi Garantijas prasību gadījumā lūdzam jūs ar šo garantijas deklarāciju un pirkuma čeku doties pie jūsu tirdzniecības

ārstāvja vai uz tuvāko ofi ciālo klientu apkalpošanas centru. Šī apņemšanās sniegt garantijas pakalpojumus neietekmē tiesības uz likumā noteikto pircēja garantijas prasību iesniegšanu iepretim pārdevējam.

Pārbaudes veikšana pie speciālista ir nepieciešama vienmēr: pēc uzbraukšanas uz šķēršļa pēkšņi apstājoties ierīces motoram pārnesumkārbas bojājumu gadījumā bojātas ķīļsiksnas gadījumā asmeņa saliekšanās gadījumā motora vārpstas saliekšanās gadījumā EK atbilstības deklarācija skatīt montāžas instrukcijuLT Originalios naudojimo instrukcijos vertimas

1. Droseli iestatīt pozīcijā 1 ( 13/1).

2. Drošības aptveri pievilkt pie augšējā balansiera un

17) – drošības aptvere nenofi ksēsies.

3. Palaides trosi lēni izvilkt un pēc tam ļaut tai attīties

droseli iestatīt pozīcijā 2 ( 13/2). Motoram ir fi ksēts gāzes iestatījums. Apgriezienu skaita regulēšana nav iespējama. bez gāzes tālvadības sistēmas, ar iesmidzinātāju

1. Iesmidzinātāja pogu nospiest 3x, ar laika intervālu

apm. 2 sekundes ( 16). Ja temperatūra ir zemāka par 10 °C, iesmidzinātāja pogu nospiest 5x.

2. Drošības aptveri pievilkt pie augšējā balansiera un

17) – drošības aptvere nenofi ksēsies.

3. Palaides trosi lēni izvilkt un pēc tam ļaut tai attīties

atpakaļ ( 18). Motoram ir fi ksēts gāzes iestatījums. Apgriezienu skaita regulēšana nav iespējama. bez gāzes tālvadības sistēmas, bez iesmidzinātāja/ droseles

4. Drošības aptveri pievilkt pie augšējā balansiera un

17) – drošības aptvere nenofi ksēsies.

5. Palaides trosi lēni izvilkt un pēc tam ļaut tai attīties

atpakaļ ( 18). Motoram ir fi ksēts gāzes iestatījums. Apgriezienu skaita regulēšana nav iespējama.LT
