BEDIENUNGSANLEITUNG Highline 473 SPE AL-KO

■ Lesen Sie diese Dokumentation vor der Inbetriebnahme durch. Dies ist Voraussetzung fur sicheres Arbeiten und störungsfrei Handhabung. Machen Sie sich vor der Benutzung mit den Bedienelementen und dem Gebrauch der Maschine vertraut.
■ Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Gerät
These Dokumentation ist permanenter Bestandteil des beschriebenen Produkts und sollen bei Veräußerung dem Käufer mit übergeben werden.

Zeichenerklarung

Achtung!

Genaues Befolgen dieser Warnhinweise kann Personen- und / oder Sachschemen vermeiden.

Spezielle Hinweise zur betteren Verständlichkeit und Handhabung.

Das Kamerasymbol verweist auf Abbildungen.

Inhaltsverzeichnis

Zudiesem Handbuch 8
Produktbeschreibung. 8
Sicherheits- und Schutzeinrichtungen 8
Sicherheitshinweise 10
Montage. 11
Tanken 11
Inbetriebnahme 12
Wartung und Pflege 16
Lagerung 18
Garantie 18
Reparatur. 18
Entsorgung 18
EG-Konformitätserklarung 18
Hilfe bei Störungen 19

Produktbeschreibung

In dieser Dokumentation werden verschiedene Modelle von Benzin-Rasenmähern beschreiben. Einige Modelle sind mit Grasfangbox ausgerüstet und/oder sind zusammen zum Mulchen geeignet.

Identifi zieren Sie ihr Modell anhand der Produktbilder und der Beschreibung der verschiedene Optionen.

Bestimmungsgemäß Verwendung

Dieses Gerät ist zum Mähen eines Rasenbodens im privaten Bereich bestimmt und damit nur auf abgetrocknetem Rasen eingesetzt werden.

Eine andere oder darüber hinausgehende Verwendung, gilt als nicht bestimmungsgemäß.

Möglicher Fehlgebrauch

• Dieser Rasenmäher ist nicht zur Verwendung in öffentlichen Anlagen, Parks, Sportstätten sowie in der Land- und Forstwirtschaft geeignet
  ■ Sicherheitseinrichtungen)durfen nicht demontiert oder überbrukt werden
  Das Gerät nicht bei Regen oder auf nassem Rasen benutzen
  Das Gerätarf nicht im gewerblichen Einsatz betriebenen werden

Sicherheits- und Schutzeinrichtungen

Achtung - Verletzungsgefahr!

Sicherheits- und Schutzinrichtungen dürfen nicht außer Kraft gesetzt werden!

Sicherheitsbügel

Das Gerät ist mit einem Sicherheitsbügel ausgerüstet. Im Gefahrenmoment Sicherheitsbügel loslassen.

Schneidmesser wird gestoppt
Motor wird gestoppt

Prallklappe

Die Prallklappe schützt vor herausschleudernden Teilen.

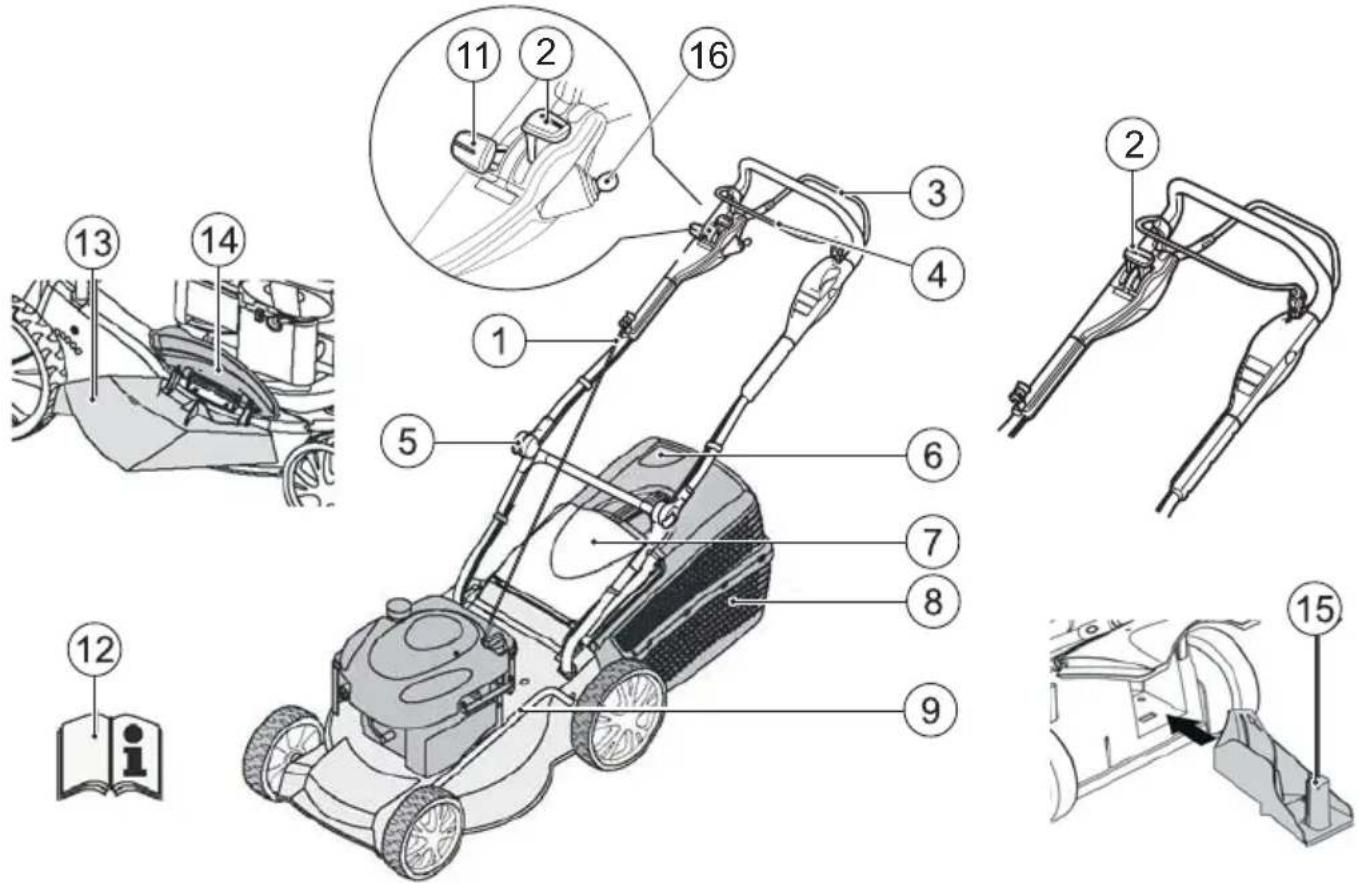

1 Starteril 9 Schnittthöhenverstellung*
2 Gasfernbedienung 11 Variogetriebe*
3 Radantrieb* 12 Betriebsanleitung
4 Sicherheitsbügel 13 Auswurfeinsatz*
5 Ergonomische Höhenverstellung* 14 Verschlußklappe*
6 Fullstandsanzeige* 15 Mulchkit*
7 Prallklappe* 16 Zündschloss für Elektrostart*
8 Grasfangbox*

• je nach Ausführung

Symbole am Gerät

Achtung! Besondere Vorsicht bei der Handhabung.	35	Vor Arbeiten am Schneidwerk Zündkerzensteckerziehen.
Vor Inbetriebnahme Gebrauchsanleitunglesen!
Dritte aus dem Gefahrenbereich fernhalten!
Hände und Fußvom Schneidwerk fernhalten!
Abstand zum Gefahrenbereich halten.

Zusatzsymbole bei Geräten mit Elektrostart

Achtung! Gefahr durch Stromschlag.

Anschlussleitung von Schneidmessern fernhalten.

Gerät vor Wartungsarbeiten oder bei beschädigtem Kabel immer vom Netz trennen.

nicht an Hängen mit einer Steigung von mehr als 20^ mahren
Besondere Vorsicht beim Wenden

Nur bei ausreichendem Tageslicht oder künstlicher Beleuchtung arbeiten
Körper, Gliedmaßen und Kleidung vom Schneidwerk fernhalten

Landesspezifische Bestimmungen für die Betriebszeit beachteten

Betriebsbereites Gerat nicht unbeaufsichtigt{lassen
Nur mit scharfem Schneidmesser mahren
Gerat nie mit beschädigten Schutzeinrichtungen / Schutzgittern betreiben
Gerät nie ohne vollständig eingebaute Schutzeinrichtungen betreiben (z. B.: Prallklappe, Grasfangeinrichtungen)
Gerät vor jedem Gebrauch auf Beschädigungen prüfen, vor erneutem Gebrauch beschädigte Teile ersetzen halten
Motor abstellen, Stillstand des Gerätes abwarten und Zündkerzenstecker abziehen

Beim Verlassen des Gerätes
nach dem Auftreten von Störungen
vor dem Losen von Blockierungen
vor dem Beseitigen von Verstopfungen
nach dem Kontakt mit Fremdkörpers
Störungen und ungewöhnliche Vibrationen am Gerät auftreten

Suchen sie nach Beschädigungen am Rasenma- her und führen Sie die erforderlichen Repara-turen durch, bevor Sie erneut starten und mit dem Rasenmaher arbeiten.

Zündkerzenstecker aufstecken und Motor starten

nach Störungsbeseitigung (siehe Störungstabelle) und Prüfung des Gerätes
nach dem Reinigen des Gerätes

Das zu mahende Terrain vollständig und sorgfällig prufen, alle Fremdkörper entfern
Besondere Aufmerksamkeit beim Umkehren des Rasenmaers oder wenn Sie den Rasenmaher zu sich heranziehen
Nicht über Hindernisse mahren

(z. B. Zweige, Baumwurzeln)

Schnittgut nur bei stehendem Motor entfernen
Motor / Schneidmesser abschalten, wenn eine andere als die zu mahende Fläche überquert wird
Gerät niemals mit laufendem Motor haben oder tragen
Beim Einfullen von Benzin oder Motorol nicht Essen oder Trinken
Benzindampfeneichteinaatmen
Fuhren Sie das Gerät im Schrittempo
Vor Gebrauch auf festen Sitz der Muttern, Schrauben und Bolzen achtEN

Montage

Beiliegende Montageanleitung beachten.

Achtung!

Das Gerätarf erst nach vollständiger Montage betriebenen werden.

Tanken

Vor der Inbetriebnahme müssen Sie den Rasenmacher auftanken.

Warning - Brandgefahr!

Benzin und Öl sind hochgradig entfl ambar!

Immer die mitgelieferte Bedienungsanleitung des Motorenherstellers beachten.

Betriebsmittel

	Benzin Motoröl
Sorte	Normalbenzin / bleifrei	siehe Hinweise des Motorenher-stellers
Füllmenge	siehe Hinweis des Motorenher-stellers	ca. 0,6 l

Sicherheit

Warning!

Motor nie in geschlossenen Räumen laufen lessen. Vergiftungsgefahr!

■ Benzin und Öl nur in darauf vorgesehene Behälter aufbewahren
■ Benzin und Öl nur bei kaltem Moter im Freien einfüssen oder entleeren
Nicht bei laufendem Motor Benzin oder Öl einfullen
Tank nicht überfüllen (Benzin dehnt sich aus)
BeimTanken nichtrauchen
Den Tankververschluss bei laufendem oder halten Motor nicht offen
■ Beschädigten Tank oder Tankverschluss austauschen
Tankdeckel immer fest schlieben
Wenn Benzin ausgelaufen ist:

Motor nicht starten
Zündversuche vermeiden
Gerat reinigen

Wenn Motorol ausgelaufen ist:

Motor nicht starten
Ausgelaufenes Motoröl mit Ölbindemittel oder Lappen aufsaugen und sachgemäß entsorgen
Gerat reinigen

Altol nicht:

in den Abfall geben
in die Kanalisation, den Abfluss oder auf die Erde schuitten

Wir empfehlen, Altöl in einem geschlossenen Behälter beim Recycling-Center oder einer Kundendienstelle abzugegeben.

Benzin einfüllen

1. Tankdeckel abschrauben, an sauberer Stelle lagern.
2. Benzin mit einem Trichter einnullen.
3. Tankeinfullöffnung fest verschlieben und reinigen.

Motorol einfullen

1. Oleinfüldeckel abschrauben, Verschluß an sauberer Stelle lagern.
2. Öl mit einem Trichter einnullen.
3. Öleinfūllöffnung fest verschließen und reinigen.

Inbetriebnahme

Achtung!

Mit losem, beschädigtem oder abgenutztem Schneidwerk oder Befestigungsteilen dar das Gerät nicht benutzt werden!

Führer Sie vor jeder Inbetriebnahme eine Sichtekontrolle durch.

Das Kamerasymbol auf den folgenden Seiten verweist auf die Abbildungen, Seite 4-7.

Schnitthöhe einstellen

Achtung - Verletzungsgefahr!

Schnitthöhe nur bei abgeschaltetem Motor und stillstehendem Schneidmesser verstellen.

• Immer alle Räder auf die gleiche Schnitthöhe einstehen.
  Schnitthohenverstellung ist modellabhängig.

Zentralverstellung (2)

1. Hebel zum Entriegeln zur Seite drücken und halten.
2. Hebel nach links oder rechts in die gewünschte Schnitthöhe schieben.
3. Hebel einrasten halten.
4. Auf gleiche Rastposition bei allen Rädern achten.

Mahren mit Grasfangbox

Achtung - Verletzungsgefahr!

Grasfangbox nur bei ausgeschalteten Motor und stillstehendem Schneidmesser abnehmer oder anbringen.

1. Prallklappe anheiten und Grasfangbox in die Halter einhängen (6).

Füllstandsanzeige

Die Füllstandsanzeige wird durch den Luftstrom beim Mähen nach oben gedrückt (5a).

Ist die Grasfangbox voll, liegt die Füllstandsanzeige an der Box an (5b). Die Grasfangbox muss geleert werden.

Grasfangbox leeren

1. Prallklappe anheben.
2. Grasfangbox aushängen und nach hinten abnehmen (6).
3. Grasfangbox leeren.
4. Prallklappe anheben und Grasfangbox wieder in die Halter einhängen (6).

Mahren ohne Grasfangbox

Achtung!

Nur bei funktionsfähiger Drehfeder der Prallklappe ohne Grasfangbox mAHen.

Die Prallklappe liegt durch Federkraft am Rasenmachergebnisse an. Der Grasschnitt wird so nach hinten unter ausgeworfen.

Mulchen mit Mulchkit (Option)

Beim Mulchen wird das Schnittgut nicht aufgesammelt, sondern verbleibt auf dem Rasen. Der Mulch schützt den Boden vor dem Austrocknen und versorgtihn mit Nahrstoffen.

Die besten Ergebnisse werden durch regelmäßigen Rückschnitt um ca. 2 cm erreicht. Nur junges Gras mit weichem Blattgewebe verrottet Schnell.

Grashöhe vor dem Mulchen: Maximal 8 cm
Grashöhe nach dem Mulchen: Mindestens 4 cm

Schrittgeschwindigkeit dem Mulchen anpassen, nicht zu schnell gehen.

Mulchkit einsetzen

Achtung - Verletzungsgefahr!

Mulchkit nur bei ausgeschalteten Motor und stillstehendem Schneidmesser einsetzen oder entfern.

1. Grasfangbox abnehmer6).
2. Prallklappe anheben und Mulchkit in den Auswurfschacht einsetzen (7).

Vertriegung muss einrasten.

Rastet das Mulchkit nicht ein, können Mulchkit und Schneidmesser beschädigt werden.

Mulchkit entfernen

1. Prallklappe anheiten.
2. Verriegelung am Mulchkit losen ( 8/1).
3. Mulchkit herausziehen ( 8/2).

Mahren mit Seitenauswurf (Option)

Achtung - Verletzungsgefahr!

Seitenauswurf nur bei ausgeschaltetem Motor und stillstehendem Schneidmesser abnehmer oder anbringen.

Seitenauswurf einsetzen

1. Grasfangbox entfernen und Mulchkit einsetzen.
2. Abdeckung für Seitenauswurf aufklappen und festhalten (9/1).
3. Seitenauswurfkanal einsetzen (9/2).
4. Abdeckung langsam schlieben. Die Abdeckung sichert den Seitenauswurfkanal vor dem Herausfallen.

Seitenauswurf entfernen

1. Abdeckung für Seitenauswurf aufklappen und festhalten (19/1).
2. Seitenauswurf entfernen und Abdeckung schreiben (9/2).

Griffhöhe einstellen (Option)

Klemmverstellung

1. Holm festhalten und beiden Klemmungen lose (10).
2. Holm in gewünschte Position bringen
3. Klemmungen schlieben.

Motor starten

Achtung - Vergiftungsgefahr!

Motor nie in geschlossenen Räumen laufen halten.

Achtung - Verletzungsgefahr!

Gerat bei Startvorgang nicht kippen.

• Motor nur bei montiertem Messer starten (Messer dient als Schwungasse)
• Beim Starten des betriebswarmem Motors Choke oder Primerknopf NICHT benutzen
  Reglereinstellungen am Motor nicht verändern

Gerät nicht starten, wenn der Auswurfkanal nicht durch eines der folgenden Teile abgedeckt ist:

Grasfangbox
Prallklappe
Mulchkit

Betätigten Sie den Anlass-Schalter mit besonderer Aufmierksamkeit, entsprechend den Herstelleranweisungen

Achten Sie auf ausreichendem Abstand der Fußzum Schneidwerkzeug
Gerat in niedrigem Gras starten

Positionszeichen am Gerät:

• je nach Ausführung

Manuelles Starten

mit Gasfernbedienung, mit Choke

1. Gashebel auf Position max Nstellen (c1/1).
2. Sicherheitsbügel zum Oberholm herziehen und festhalten (16) - Sicherheitsbügel rastet nicht ein.
3. Starteril zügig herausziehen und danach langsam wieder aufrolten halten (17).
4. Nach dem Aufwärmen des Motors (ca. 15-20 Sekunden) Gashebel auf eine Position zwischen min und max stellen.

mit Gasfernbedienung, ohne Primer/Choke

1. Gashebel auf Position max stellen ( 12/1).
2. Sicherheitsbürger zum Oberholm herziehen und festhalten (16) - Sicherheitsbürger rastet nicht ein.
3. Starteril zügig herausziehen und danach langsam wieder aufrolten halten (17).
4. Nach dem Aufwärmen des Motors (ca. 15-20 Sekunden) Gashebel auf eine Position zwischen min und max stellen.

mit Gasfernbedienung, mit Primer (16)

1. Gashebel auf Position max stellen ( 12/1).
2. Primerknopf 3x drucken, im Zeitabstand von ca. 2 Sekunden (15). Bei Temperaturen unter 10^ den Primerknopf 5x drucken.
3. Sicherheitsbügel zum Oberholm herziehen und festhalten (16) - Sicherheitsbügel rastet nicht ein.
4. Starteril zügig herausziehen und danach langsam wieder aufrolten halten (7).
5. Sobald der Motor lauft, Gashebel für die gewünschte Motordrehzahl in eine Position zwischen min und max stellen.

ohne Gasfernbedienung, mit Choke

Choke Ein

Aus

1. Choke auf Position 1 stellen (13/1).
2. Sicherheitsbügel zum Oberholm herziehen und festhalten (17) - Sicherheitsbügel rastet nicht ein.
3. Starteril zügig herausziehen und danach langsam wieder aufrollen setzen (18).
4. Nach dem Aufwärmen des Motors (ca. 15-20 Sekunden) den Choke auf Position 2 stellen (13/2).

Der Motor hat eine Festgaseinstellung. Eine Drehzahlregulierung ist nicht möglich.

ohne Gasfernbedienung, mit Primer (16)

1. Primerknopf 3x drucken, im Zeitabstand von ca. 2 Sekunden (16). Bei Temperaturen unter 10^ den Primerknopf 5x drucken.
2. Sicherheitsbügel zum Oberholm herziehen und festhalten (17) - Sicherheitsbügel rastet nicht ein.
3. Starteril zügig herausziehen und danach langsam wieder aufrollen halten (18).

Der Motor hat eine Festgaseinstellung.
Eine Drehzahlregulierung ist nicht möglich.

ohne Gasfernbedienung, ohne Primer/Choke

1. Sicherheitsbügel zum Oberholm herziehen und festhalten (17) - Sicherheitsbügel rastet nicht ein.
2. Starteril zügig herausziehen und danach langsam wieder aufrollen setzen (18).

Der Motor hat eine Festgaseinstellung.
Eine Drehzahlregulierung ist nicht möglich.

Elektro-Start ohne Primer/Choke (3)

1. Gashebel auf Position „ START" stellen (C3/1).
2. Sicherheitsbügel zum Oberholm herziehen und festhalten (16) - Sicherheitsbügel rastet nicht ein.
3. Zündschlüssel im Zündschloss ganz nach rechts drehen (18).
4. Sobald der Motor lauft, Zündschlüssel loslassen (springt auf Position „0“ zurück).
5. Gashebel entsprechend der gewünschten Motordrehzahl in eine Position zwischen min und max stellen.

Motor ausschalten

Gerä ohne Messerkupplung

1. Gashebel auf Position min stellen (12/2)
2. Sicherheitsbügel loslassen ( 22). -Motor schaltet aus.

Achtung schwere Schnittverletzung!

Motor kann nachlaufen. Nach Ausschalten vergewissern, dass Motor steht.

Variogetriebe (Vario Speed) (Option)

Mit dem Variogetriebe kann die Fahrtgeschwindigkeit des Rasenmabers stufenlos verändert werden.

Achtung!

Hebel nur bei laufendem Motor betätigten.
Schalten ohne Motorantrieb kann den Antriebsmechanismus beschädigen.

Fur hohere Geschwindigkeit den Heb (20) in Richtung (0/1)ziehen
Fur niedrigere Geschwindigkeit den Heb (20) in Richtung (0/2)ziehen

Fahrtp Geschwindigkeit immer dem aktuellen Boden- und Rasenzustand anpassen.

Wartung und Pfl ege

Achtung - Verletzungsgefahr!

• Vor allen Wartungs- und Pflegearbeiten immer Motor abschalten und den Zündkerzensteckerziehen.

• Motor kann nachlaufen. Nach Ausschalten vergewissern, dass Motor steht.

• Bei Wartungs- und Pflegearbeiten am Schneidmesser immer Arbeitshandschuhe,tragen!

Radantrieb (Option) (20)

Achtung!

Getriebe nur bei laufendem Motor zuschalten.

Radantrieb einschalten

1. Getriebeschaltbügel gegen den Oberholm drücken und festhalten (19) - Getriebeschaltbügel rastet nicht ein.

2. Radantrieb wird eingeschaltet.

Radantrieb ausschalten

1. Getriebeschaltbügel loslassen ( 21).

2. Radantrieb wird ausgeschaltet.

Grasfangeinrichtung regelmäßig auf Funktion und Verschleib prufen.
Das Gerät nach jedem Gebrauch reinigen
Gerät nicht mit Wasser abspritzen Eindringendes Wasser kann zu Störungen führen (Zündanlage, Vergaser)
Schneidmesser regelmäß auf Beschädigungen kontrollieren
Defekte Schalldampfer immer ersetzen

Maher neigen

Je nach Motorenhersteller muss:

der Vergaser / Luftfilter nach oben zeigen (23)

die Zündkerze nach oben zeigern (24)

Bedienungsanleitung des Motorenherstellers beacht!

Schneidmesser nachschleifen / auswechseln

Stumpfe oder beschädigte Schneidmesser nur bei einer Servicestelle oder einem autorisierten Fachbetrieb schäfen / erneuern halten
Nachgeschliffene Schneidmesser mussen ausgewuchtet sein

Achtung!

Nicht ausgewuchtete Messer führen zu starken Vibrationen und beschädigden den Maher.

Fachmannische Überprüfung ist immer erforderlich:

nach Auffahren auf ein Hindernis
bei plötzlichem Stillstand des Motors
bei Getriebeschaden
bei defektem Keilriemen
bei verbogenem Messer
bei verbogener Motorwelle

Starterbatterie laden (Option)

Die Starterbatterie ist wartungsfrei und wird im Normalfall vom Maher geladen. In Sonderfällen muss die Batterie durch den Benutzer geladen werden:

Vor der ersten Inbetriebnahme des Mahers
Bei Entladung, vor der Winterpause oder bei längeren Standzeiten (> 6 Monate)

Ladevorgang:

1. Ladegerät aus dem Batteriekastennehmen.
2. Batteriekabel vom Motorkabel trennen ( 25).
3. Batteriekabel mit Ladegeratekabel verbinden (26).
4. Ladegerät an Stromnetz anschließen. Die Spannung des Stromnetzes muss mit der Betriebsspannung des Ladegerats übereinstimmen.

Die Ladezeit beträgt ca. 36 Stunden. Nur das mitgelieferte Original-Ladegerät verwenden.

Achtung!

• Starterbatterie nur in trockenen, gut gelufteten Räumen laden.
  Rasenmahr wärend des Ladevorgangs nicht in Betriebnehmen.

Motorpfl ege

Motoröl wechseln

1. Zum Auffangen des Öls einen geeigneten Behälter bereitstellen.
2. Öl über die Öleinfülloffnung vollständig ablaufen halten oder absaugen.

Gebrauchtes Motoröl umweltfreundlich entsorgen!

Wir empfehlen, Altol in einem geschlossenen Behälter beim Recycling-Center oder einer Kundendienstelle abzugeben.

Altol nicht

in den Abfall geben
- in Kanalisation oder Abfluss schütten
- auf die Erde schütten

Luftfi Iter wechseln

■ Hinweise des Motorenherstellers beachten.

Zündkerze wechseln

■ Hinweise des Motorenherstellers beachten.

Radantrieb (Option)

Bowdenzug einstellen

Lässt sich bei laufendem Motor der Radantrieb nicht mehr ein- oder ausschalten, muss der entsprechende Bowdenzug nachgestellt werden.

Achtung!

Bowdenzug nur bei ausgeschaltetem Motor verstellen.

1. Drehen Sie das Verstellteil am Bowdenzug in Pfeilrichtung (27).
2. Zum Prüfen der Einstellung den Motor starten und den Radantrieb einschalten.
3. Funktioniert der Radantrieb immer noch nicht, muss der Rasenmacher zu einer Servicestelle oder einem autorisierten Fachbetrieb gebracht werden.

Antriebsrtzel ölen

Antriebsritzel auf Getriebewelle von Zeit zu Zeit mit Spruhol einolen

i Das Getriebe des Radantriebs ist wartungsfrei.

Lagerung

Achtung - Explosionsgefahr! Gerät nicht bei offenen Flammen oder Hitzequellen lagern.

Motor auskühlen halten
Zumplatzsparen den Aufbewahren den Oberholm abklappen (28)
Gerat trocken und unzugänglich für Kinder und unbefugte Personen lagern
Starterbatterie frostfrei lagern
- Starterbatterie von Zeit zu Zeit nachladen
Benzintank entleeren
Zündkerzensteckerziehen

Reparatur

Reparaturarbeiten dürfen nur Servicestellen und autorisierte Fachbetriebe durchführren.

Entsorgung

Ausgediente Geräte, Batterien oder Akkus nicht über den Hausmüll entsorgen!

Verpackung, Gerät und Zubehör sind aus recyclingfähigen Materialien hergestellt und entsprechend zu entsorgen.

EG-Konformitätserklarung

siehe Montageanleitung

Garantie

Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjährungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung. Die Verjahrungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde.

Unsere Garantiezusage gilt nur bei: Die Garantie erlischt bei:

Sachgemäß Behandlung des Gerätes
Beachtung der Bedienungsanleitung
Verwendung von Original-Ersatzteilen

Reparaturversuchen am Gerät
Technischen Veränderungen am Gerät
■ nicht bestimmungsgemäßer Verwendung (z. B. gewerblicher oder communaler Nutzung)

VonderGarantieausgeschlossensind:

Lackschäden, die auf normale Abnutzung zusückzuführen sind
Verschleibeile, die auf der Ersatzteilkarte mit Rahmen xxx xxx (x) gekennnzeichnet sind
■ Verbrennungsmotoren - Für diese gelten die separates Garantiebestimmungen der jeweiligen Motorenhersteller

Im Garantiefall wenden Sie sichitte mit dieser Garantierklarung und dem Kaufbeleg an ihren Handler oder die nachste autorisierte Kundendienstelle. Durch these Garantiezusage bleiben die gesetzlichen Mangelansprüche des Kaufers gegenüber dem Verkafer unberuhrt.

Hilfe bei Störungen

Achtung!

Messer und Motorwelle dürfen nicht ausgerichtet werden.

Störung Lösung
Motor springt nicht an • Benz in einfüssen • Gashebel auf „Start“ stellen • Choke einschalten • Motorschalterbühl zum Oberholm drücken • Zündkerzen prüfen, eventuell erneuern • Luftfilter reinigen • Mahmesser frei drehen • Starterbatterie nachladen • Auf gemähter Fläche starten
Motorleistung{lösst nach • Schnitthöhe korrigieren • Mahmesser nachschleifen / erneuern • Auswurfkanal/Gehäuse reinigen • Luftfilter reinigen • Arbeitsgeschwindigkeit verringern
Unsauberer Schnitt • Mühmesser nachschleifen / erneuern • Schnitthöhe korrigieren
Grasfangbox füllt nicht aus-reichend	• Schnitthöhe korrigieren • Rasen abrocknen setzen • Mahmesser nachschleifen / erneuern • Gitter der Grasfangbox sāubern • Auswurfkanal/Gehäuse reinigen
Radantrieb Funktioniert nicht • Bowdenzug nachstellen • Keilriemen defekt • Kundendienst-Werkstatt aufsuchen • Schmutz in Radantrieb, Zahnriemen und Getriebe entfern- • Freiläufe (Antriebsritzel auf Getriebewelle) mit Sprühöl ölen
Räder drehen bei eingeschäl- tetem Getriebe nicht	• Radschrauben nachziehen • Radnabe defekt • Keilriemen defekt • Kundendienst-Werkstatt aufsuchen
Gerät vibriert außergewöhn- lich stark	• Mahmesser überprüfen

Bei Störungen, die nicht in dieser Tabelle aufgeführrt sind oder die Sie nicht selbst beheben konnen, wenden Sie sichitte an unseren zuständigen Kundendienst

About this handbook

Brug kun medfolgende originale oplader.

NB!
