LIETOŠANAS INSTRUKCIJA 46.9 Li SP AL-KO

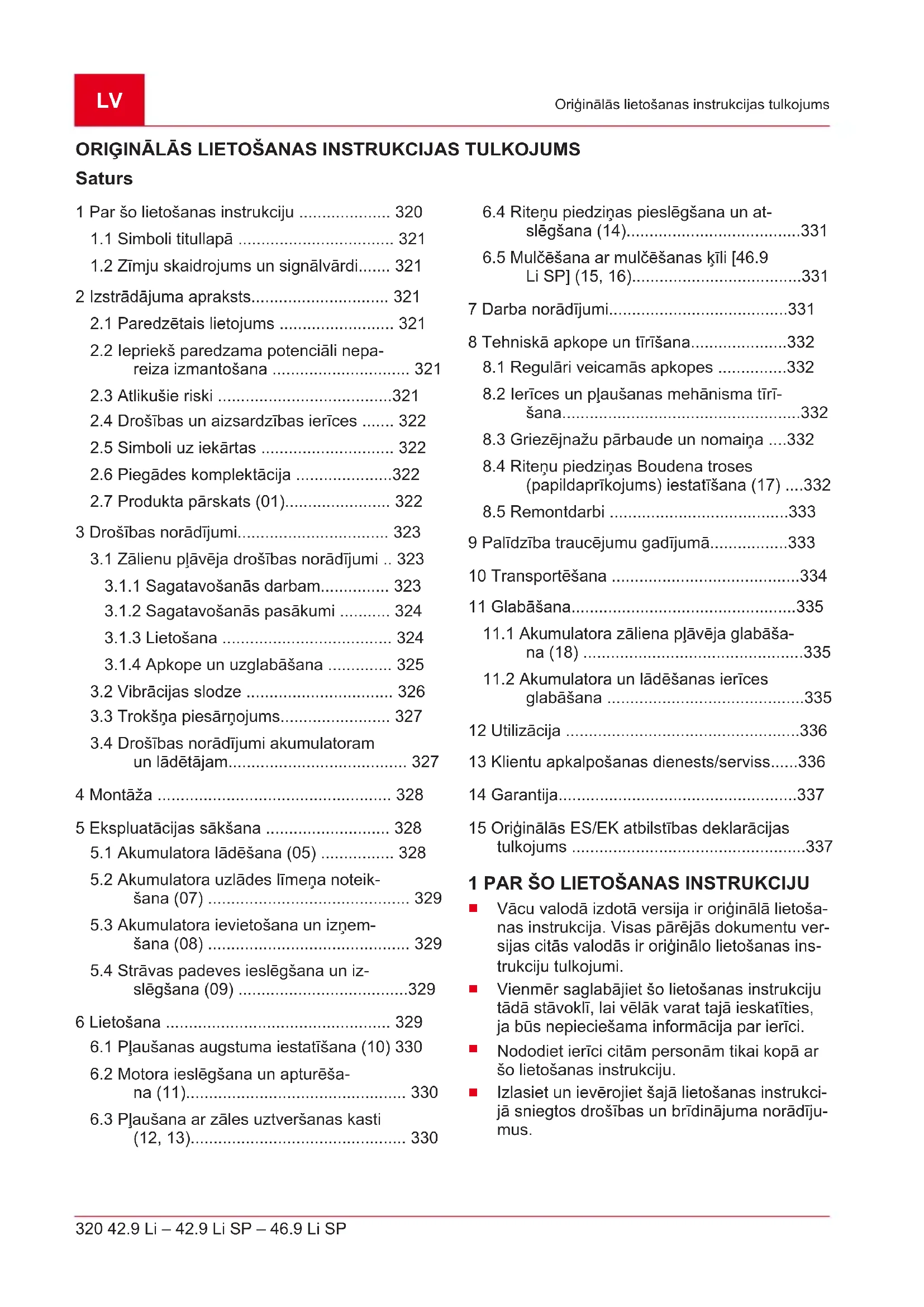

94,2dB(A) / 96dB(A)LV 320 42.9 Li – 42.9 Li SP – 46.9 Li SP Oriģinālās lietošanas instrukcijas tulkojums ORIĢINĀLĀS LIETOŠANAS INSTRUKCIJAS TULKOJUMS Saturs 1 Par šo lietošanas instrukciju .................... 320

1.1 Simboli titullapā .................................. 321

1.2 Zīmju skaidrojums un signālvārdi....... 321

2 Izstrādājuma apraksts.............................. 321

2.1 Paredzētais lietojums ......................... 321

2.2 Iepriekš paredzama potenciāli nepa-

2.4 Drošības un aizsardzības ierīces ....... 322

2.5 Simboli uz iekārtas ............................. 322

2.6 Piegādes komplektācija .....................322

2.7 Produkta pārskats (01)....................... 322

3 Drošības norādījumi................................. 323

3.1 Zālienu pļāvēja drošības norādījumi .. 323

3.1.1 Sagatavošanās darbam............... 323

3.1.2 Sagatavošanās pasākumi ........... 324

3.2 Vibrācijas slodze ................................ 326

3.3 Trokšņa piesārņojums........................ 327

3.4 Drošības norādījumi akumulatoram

un lādētājam....................................... 327 4 Montāža ................................................... 328 5 Ekspluatācijas sākšana ........................... 328

5.1 Akumulatora lādēšana (05) ................ 328

5.2 Akumulatora uzlādes līmeņa noteik-

šana (07) ............................................ 329

5.3 Akumulatora ievietošana un izņem-

šana (08) ............................................ 329

5.4 Strāvas padeves ieslēgšana un iz-

slēgšana(09) .....................................329 6 Lietošana ................................................. 329

6.1 Pļaušanas augstuma iestatīšana (10) 330

6.2 Motora ieslēgšana un apturēša-

na(11)................................................ 330

6.3 Pļaušana ar zāles uztveršanas kasti

(12,13)............................................... 330

6.4 Riteņu piedziņas pieslēgšana un at-

slēgšana(14)......................................331

6.5 Mulčēšana ar mulčēšanas ķīli [46.9

8.2 Ierīces un pļaušanas mehānisma tīrī-

šana....................................................332

8.3 Griezējnažu pārbaude un nomaiņa ....332

8.4 Riteņu piedziņas Boudena troses

(papildaprīkojums) iestatīšana (17) ....332

8.5 Remontdarbi .......................................333

9 Palīdzība traucējumu gadījumā.................333 10 Transportēšana .........................................334 11 Glabāšana.................................................335

11.1 Akumulatora zāliena pļāvēja glabāša-

na (18) ................................................335

11.2 Akumulatora un lādēšanas ierīces

Vācu valodā izdotā versija ir oriģinālā lietoša- nas instrukcija. Visas pārējās dokumentu ver- sijas citās valodās ir oriģinālo lietošanas ins- trukciju tulkojumi.

Vienmēr saglabājiet šo lietošanas instrukciju tādā stāvoklī, lai vēlāk varat tajā ieskatīties, ja būs nepieciešama informācija par ierīci.

Nododiet ierīci citām personām tikai kopā ar šo lietošanas instrukciju.

Izlasiet un ievērojiet šajā lietošanas instrukci- jā sniegtos drošības un brīdinājuma norādīju- mus.442482_a 321 Izstrādājuma apraksts

1.1 Simboli titullapā

Simbols Skaidrojums Pirms lietošanas obligāti uzmanīgi izlasiet šo lietošanas instrukciju. Tas ir priekšnoteikums drošam dar- bam un lietošanai bez traucēju- miem. Lietošanas instrukcija

Rīkojieties ar litija-jonu akumulato- riem uzmanīgi! Īpaši ievērojiet šajā lietošanas instrukcijā esošās norā- des par transportēšanu, glabāšanu un utilizāciju!

1.2 Zīmju skaidrojums un signālvārdi

BĪSTAMI! Norāda uz tiešu, bīstamu situāciju, kuras rezultātā, ja vien no tās neizvairīsieties, iestāsies nāve vai gūsiet smagas trau- mas. BRĪDINĀJUMS! Norāda uz potenciāli bīstamu situāciju, kuras rezultātā, ja vien no tās neizvairī- sieties, var iestāties nāve vai iespējams gūt smagas traumas. ESIET PIESARDZĪGI! Norāda uz potenciāli bīstamu situāciju, kuras rezultātā, ja vien no tās neizvairī- sieties, iespējams gūt vieglas vai vidēji smagas traumas. UZMANĪBU! Norāda uz potenciāli bīstamu situāciju, kuras rezultātā, ja vien no tās neizvairī- sieties, iespējams materiālo zaudējumu risks.

Īpaši norādījumi labākai izpratnei un ma- nipulēšanai.

2 IZSTRĀDĀJUMA APRAKSTS

2.1 Paredzētais lietojums

Šī ierīce paredzēta zālienu pļaušanai nekomerci- ālos nolūkos un to drīkst izmantot zāles pļauša- nai tikai sausā laikā. Citāda lietošana, kas neatbilst šim mērķim, ir uz- skatāma par noteikumiem neatbilstošu. Ar ierīci atļauts strādāt tikai tādā gadījumā, ja tā ir pilnībā uzmontēta. Iekārta ir paredzēta izmantošanai privātā teritori- jā. Jebkāda cita veida lietojums, kā arī neatļautas modifikācijas un papildināšana, tiek uzskatītas par ierīces nepareizu lietojumu un šādi tiek zau- dēta garantija, kā arī nav spēkā atbilstības dekla- rācija (CE marķējums), un šādā gadījumā ražo- tājs neuzņemas atbildību par kaitējumu, kas no- darīta lietotājam vai kādai trešajai pusei.

2.2 Iepriekš paredzama potenciāli nepareiza

izmantošana Ierīce nav paredzēta komerciāliem nolūkiem ne sabiedriskos parkos vai sporta laukumus, ne arī izmantošanai lauksaimniecībā vai mežsaimniecī- bā.

Ierīci nedrīkst izmantot lietū vai slapjā zālie- nā.

Nedrīkst demontēt vai apiet drošības ierīces.

Arī tad, ja ierīce tiek izmantota atbilstoši tās lieto- jumam, vienmēr saglabājas zināms risks, kuru nav iespējams paredzēt. Arī ierīces tips un kons- trukcija atkarībā no lietojuma var būt saistīta ar turpmāk tekstā uzskaitītajiem potenciālajiem ris- kiem.

Iespējama atgriezumu, zemes un nelielu ak- meņu izsviešana.

Ja netiek izmantoti elpceļu aizsarglīdzekļi, ie- spējama atgriezumu daļiņu ieelpošana.

Sagriešanās risks, sniedzoties pie rotējošā griezējnaža.LV 322 42.9 Li – 42.9 Li SP – 46.9 Li SP Izstrādājuma apraksts

2.4 Drošības un aizsardzības ierīces

BRĪDINĀJUMS! Ievainojumu risks! Bojātas un atslēgtas drošības un aizsar- dzības ierīces var būt iemesls smagām traumām.

Bojātas drošības un aizsardzības ie- rīces ir jāsaremontē.

Nekādā gadījumā neveidojiet drošī- bas ierīču un aizsargierīču apvadus. Atslēgslēdzis ar drošības ievietojamo atslēgu Lai novērtu nejaušu ieslēgšanos, ierīce ir aprīko- ta ar drošības ievietojamo atslēgu. Pēc izslēgša- nas un pirms apkopes darbiem vienmēr izņemiet drošības ievietojamo atslēgu. Drošības svira Ierīce ir aprīkota ar drošības rokturi. Apdraudēju- ma brīdī vienkārši atlaidiet drošības sviru. Sniega frēzes motors un griezējnazis tiks apturēti. Drošības slēdzis Lai varētu ieslēgt motoru ar drošības sviru, vis- pirms jānospiež drošības slēdzis. Novirzītājvāks Novirzītājvāks aizsargā, piemēram, pret nopļau- tās zāles daļiņām un akmeņiem, kas var tikt aiz- mesti pa gaisu.

2.5 Simboli uz iekārtas

Simbols Skaidrojums Izmantojot ierīci, ievērojiet īpašu piesardzību! Pirms ekspluatācijas sākšanas izla- siet lietošanas instrukciju! Risks, ko rada izsviestie priekšmeti! Neļaujiet bīstamajā zonā atrasties nepiederošām personām! Simbols Skaidrojums Sargiet rokas un kājas no saskares ar pļaušanas mehānismu! Pirms strādāšanas pie ierīces vien- mēr izņemiet drošības ievietojamo atslēgu! Griezējnazis turpina griezties pēc ierīces izslēgšanas. Pieskarieties griezējnazim tikai pēc visu ierīces detaļu pilnīgas apstāšanās! Nelietojiet ierīci lietus laikā vai ne- glabājiet to ārpus telpām! Nav spēkā - tiek izmantots tikai elektriskajiem vai benzīna zāliena pļāvējiem. Nav spēkā - tiek izmantots tikai elektriskajiem vai benzīna zāliena pļāvējiem. Nav spēkā - tiek izmantots tikai elektriskajiem vai benzīna zāliena pļāvējiem. Nav spēkā - tiek izmantots tikai elektriskajiem vai benzīna zāliena pļāvējiem.

2.6 Piegādes komplektācija

Akumulators un lādētājs ir iekļauts pie- gādes komplektā tikai noteiktiem preču numuriem, skatiet tehniskos datus šīs lietošanas instrukcijas priekšpusē. Modelim 46.9 Li SP mulčēšanas ķīli iespējams ie- gādāties kā piederumu.

2.7 Produkta pārskats (01)

Pārskatā par izstrādājumu (01) tiek sniegts īss pārskats par ierīci.442482_a 323 Drošības norādījumi Nr. Detaļa 01/1 Drošības slēdzis 01/2 Drošības svira 01/3 Rokturis 01/4 Riteņu piedziņas drošības svira* 01/5 Zāles savākšanas tvertne 01/6 Pļaušanas mehānisms 01/7 Akumulatora nodalījums 01/8 Pļaušanas augstuma regulators 01/9 Novirzītājvāks 01/10 Līmeņa rādītājs 01/11 Akumulatora lādētājs** 01/12 Akumulators** 01/13 Drošības ievietojamā atslēga at- slēgslēdzim akumulatora nodalīju-

01/14 Mulčēšanas ķīlis***

BĪSTAMI! Apdraudējums dzīvībai un smagu traumu gūšanas risks! Drošības un lietošanas norādījumu nezi- nāšana var būt iemesls smagām trau- mām un pat nāvei.

Pirms sākat lietot ierīci ir jāiepazīs- tas ar visiem šīs lietošanas instrukci- jas drošības un lietošanas norādīju- miem, kā arī ar citām lietošanas ins- trukcijām, uz kurām ir ievietota at- sauce.

3.1 Zālienu pļāvēja drošības

3.1.1 Sagatavošanās darbam

Rūpīgi izlasiet lietošanas ins- trukciju. Apgūstiet ierīces va- dības rīkus un pareizu ierīces lietošanu.

Nekādā gadījumā neļaujiet ie- rīci lietot bērniem vai cilvē- kiem, kas nav iepazinušies ar lietošanas instrukciju.

Jāraugās, lai bērni ar ierīci nerotaļātos.

Tīrīšanu un apkopi nedrīkst ļaut veikt bērniem.

Vietējie normatīvi var no- teikt minimālo lietotāja ve- cumu.

Šo ierīci drīkst izmantot per- sonas ar ierobežotām fizis- kām, maņu un garīgām spē- jām vai personas bez piere- dzes un zināšanām, kad tiek nodrošināta uzraudzība vai ir sniegtas instrukcijas, kā droši lietot ierīci, un informācija par iespējamo apdraudējumu.

Nepļaujiet, ja tuvumā atrodas citas personas, jo īpaši bērni, vai arī dzīvnieki.

Atcerieties par to, ka lietotājs ir atbildīgs par izraisītiem ne- laimes gadījumiem vai īpašu- mam radītiem bojājumiem.LV 324 42.9 Li – 42.9 Li SP – 46.9 Li SP Drošības norādījumi

Nedarbiniet iekārtu, esot alko- hola, narkotiku vai medika- mentu ietekmē.

Lietojot ierīci, vienmēr valkā- jiet slēgtus apavus un garās bikses. Nedarbiniet ierīci ar basām kājām vai vaļējām san- delēm. Neģērbiet brīvi nokare- nu apģērbu vai apģērbu ar mežģīnēm un jostām.

Pārbaudiet vietu, kurā tiks iz- mantota ierīce, un aizvāciet visus svešķermeņus, kas va- rētu tikt ierauti ierīcē un iz- mesti no tās ārā.

Pirms ierīces lietošanas vien- mēr pārliecinieties, vai nav nolietojies vai bojāts griezēj- nazis, stiprinājumu skrūves un viss griezējmehānisms. Lai nodrošinātu ierīces līdzsvaro- jumu, nolietojušos vai bojātu griezējnazi un stiprinājuma skrūves ir jānomaina kā vienu komplektu. Nepieciešams no- mainīt nodilušas vai bojātas brīdinājuma norādes.

Pļaut drīkst tikai dienas gais- mā vai pienācīgā mākslīgā apgaismojumā.

Pēc iespējas izvairieties lietot ierīci pa slapju zāli.

Vienmēr sekojiet, lai uz nogā- zēm nodrošinātu stabilu stāju.

Ierīci pārvietojiet tikai ejot.

Nepļaujiet attiecībā pret no- gāzi tieši uz augšu vai leju.

Jo īpaši uzmanieties, mainot uz nogāzes pļaušanas virzie- nu.

Nepļaujiet pārlieku stāvas no- gāzes.

Rīkojieties sevišķi piesardzīgi, kad zāliena pļāvēju apgriežat vai velkat virzienā uz sevi.

Apturiet griezējnazi(-žus), ja zāliena pļāvēju nepieciešams sasvērt, lai pārvietotu pāri vie- tām, kur nav zāles, kā arī tad, ja zāliena pļāvējs jāpārvieto uz vai no vietas, kur pļausiet.

Nekādā gadījumā nelietojiet ierīci ar bojātām drošības ierī- cēm vai aizsargpārsegiem vai, ja šāds aizsargaprīkojums nav uzstādīts, piem., novirzītāj- plāksne un/vai zāles uztverša- nas ierīces. Nomainiet bojātas drošības ierīces un pārsegu- mus, uzstādiet neuzstādītus drošības ierīces un pārsegu- mus pareizi.

Iedarbiniet motoru piesardzīgi un ievērojiet ražotāja sniegtās instrukcijas. Pārliecinieties, lai būtu nodrošināts pietiekams442482_a 325 Drošības norādījumi attālums no kājām līdz griezējnazim(-žiem).

Iedarbinot motoru, zāliena pļāvēju nedrīkst sagāzt, ja vien tas nav nepieciešams pļaušanas laikā. Šādā situāci- jā sagāziet pļāvēju tikai tik daudz, cik tas tiešām ir nepie- ciešams, un paceliet uz augšu to pusi, kas atrodas tālāk no jums.

Nekādā gadījumā nelieciet ro- kas vai kājas uz rotējošām de- taļām vai zem tām. Vienmēr sekojiet, lai neatrastos pret iz- sviedēja atveri.

Nekādā gadījumā neceliet vai nepārnēsājiet ierīci ar ieslēgtu motoru.

Izslēdziet motoru un izņemiet drošības atslēgu. Pārliecinie- ties, ka visas kustīgās detaļas ir apturētas:

ja dodaties prom no zāliena pļāvēja;

pirms aizsprostojumu tīrīša- nas vai izmetēja kanāla aizsprostojumu tīrīšanas;

pirms zāliena pļāvēja pār- baudes veikšanas, tīrīša- nas, remonta vai apkopes darbu veikšanas;

pēc trieciena pret svešķer- meni. Pirms iedarbināt zā- liena pļāvēju no jauna, no- sakiet bojājumus un veiciet vajadzīgos remontdarbus.

Ja zāliena pļāvējam parādās pārlieku liela vibrācija, pār- baudi jāveic nekavējoties:

veiciet bojāto detaļu re- montu;

pārliecinieties, vai ir nostip- rināti visi uzgriežņi, tapas un skrūves.

Nestrādājiet ar ierīci sliktos laika apstākļos, jo īpaši, lietus vai negaisa laikā.

3.1.4 Apkope un uzglabāšana

Nodrošiniet, lai visi uzgriežņi, tapas un skrūves būtu cieši pievilktas un ierīce būtu drošā darba stāvoklī.

Regulāri pārbaudiet zāles uz- tveršanas mehānismu, lai tas nebūtu nolietojies un būtu dar- ba kārtībā.

Lai garantētu drošību, nomai- niet nolietojušās un bojātas detaļas.

Ņemiet vērā, ka ierīcēm ar vairākiem griezējnažiem, vie- na griezējnaža griešana var izraisīt pārējo griezējnažu griešanos.LV 326 42.9 Li – 42.9 Li SP – 46.9 Li SP Drošības norādījumi

Veicot ierīces regulēšanu, raugieties, lai pirksti netiktu ie- rauti starp griezējnažiem un nekustīgajām ierīces daļām.

Pirms novietojiet ierīci glabā- ties, pagaidiet līdz tā atdziest.

Kad veiciet griezējnažu apko- pi, pārliecinieties, vai tos var brīvi pagriezt arī tad, kad ir at- slēgts spriegums.

Lai garantētu drošību, nomai- niet nolietojušās un bojātas detaļas. Vienmēr izmantojiet tikai autentiskas rezerves da- ļas un piederumus.

3.2 Vibrācijas slodze

Vibrācijas radīts risks Faktiskais vibrāciju emisijas rādītājs ierīces ekspluatācijas laikā var atšķirties no ražotāja norādītās vērtības. Pirms lieto- šanas un lietošanas laikā ie- vērojiet turpmāk uzskaitītos ietekmējošos faktorus.

Vai ierīce tiek izmantota at- bilstoši lietošanas nolū- kam?

Vai apstrādājamais mate- riāls tiek nogriezts vai ap- strādāts pareizi?

Vai ierīce ir labā darba stā- voklī?

Vai griešanas aprīkojums ir pareizi uzasināts un ir uz- stādīts pareizs griešanas darbarīks?

Vai ir uzstādīti rokturi un, ja tas ir nepieciešams, ir uz- stādīti vibrācijas slāpējoši rokturi, kā arī, vai tie ir kār- tīgi piestiprināti pie ierīces?

Darbiniet ierīci tikai ar tādu motora ātrumu, kas nepiecie- šams attiecīgā darba veikša- nai. Izvairieties no ierīces dar- bināšanas ar maksimālajiem apgriezieniem, lai samazinātu troksni un vibrāciju.

Nepareizas ekspluatācijas un apkopes dēļ var palielināties ierīces radītais troksnis un vibrācijas. Tas rada kaitējumu veselībai. Šādā situācijā ne- kavējoties izslēdziet ierīci un veiciet tās remontu pilnvarotā servisa centrā.

Vibrāciju radītais slodzes lī- menis ir atkarīgs no veicamā darba vai ierīces izmantoša- nas veida. Novērtējiet šo līme- ni un paredziet pietiekami il- gus darba pārtraukumus. Šādi rīkojoties, ievērojami samazi- nāsiet vibrācijas slodzi kopu- mā visā darba laikā.

Pārāk ilgi lietojot ierīci, tā iz- raisīs operatora ķermeņa vib- rācijas, kas var būt iemesls asins cirkulācijas problēmām (pazīme— „pirksti kļūst bal-442482_a 327 Drošības norādījumi ti”). Lai mazinātu šo risku, uz- velciet cimdus un nodrošiniet, lai rokas būtu siltas. Ja kon- statējat pazīmi „balti pirksti”, nekavējoties konsultējieties pie ārsta. Šī pazīme ietver: Jūtīguma samazināšanās, tirpšana, nieze, sāpes, spēka zudums, ādas krāsas vai stā- vokļa izmaiņas. Parasti šie simptomi ietekmē pirkstus, ro- kas vai pulsu. Zemā tempera- tūrā šie riski samazinās.

Darba dienas laikā centieties ievērot garākus darba pārtrau- kumus, lai jūsu ķermenis va- rētu atgūties no trokšņa un vibrācijām. Plānojiet savu dar- bu tā, lai, strādājot ar ierīcēm, kam ir augsts vibrāciju līme- nis, darba laiks būtu sadalīts uz vairākām dienām.

Ja darba laikā, turot ierīci ro- kās, sajūtat diskomfortu vai notiek ādas krāsas izmaiņas, nekavējoties pārtrauciet dar- bu. Izmantojiet pietiekami il- gus darba pārtraukumus. Ne- pārtraucot darbu pietiekami il- gi, var iestāties roku-plaukstu vibrācijas sindroms.

Samaziniet vibrācijas iedarbī- bas risku līdz minimumam. Veiciet ierīces kopšanu at- bilstoši norādījumiem lietoša- nas instrukcijā.

Ja ierīci nākas izmantot bieži, sazinieties ar vietējo izplatītā- ju, lai iegādātos pretvibrācijas piederumus (piem., rokturus).

Izvairieties no strādāšanas ar ierīci temperatūrā zem 10°C. Plānojot darbu, novērtējiet, kā var samazināt vibrācijas ietek- mi.

3.3 Trokšņa piesārņojums

Ir noteikts trokšņa līmenis, no kura, darbojoties šai ierīcei, ne- var izvairīties. Paredziet trokš- ņainu darbu, kad to atļauts veikt un saplānotā laikā. Ja nepiecie- šams, atpūtieties un, cik vien ie- spējams, ierobežojiet strādāša- nas ilgumu. Individuālajai aizsar- dzībai un blakusesošajiem cilvē- kiem aizsardzībai ir jālieto pie- mēroti dzirdes aizsardzības lī- dzekļi.

3.4 Drošības norādījumi

akumulatoram un lādētājam Ievērojiet akumulatora un lādē- šanas ierīces drošības norādīju- mus, kas atrodami atsevišķās lietošanas instrukcijās. Skatīt:

Lietošanas instrukcija 441633: Lādētājs C130 Li (C05-4230) 4 MONTĀŽA Montāža: skatiet no (02) līdz (04) attēlam. BRĪDINĀJUMS! Nepilnīga salikšana ir bīstama! Pilnībā nesamontētas ierīces ekspluatā- cija var būt cēlonis smagām traumām.

Lietojiet ierīci tikai tad, kad ir pilnībā pabeigta montāža!

Neievietojiet ierīcē akumulatoru, ka- mēr nav pilnībā pabeigta montāža!

Pirms ierīces ieslēgšanas pārbau- diet, vai visas drošības un aizsardzī- bai paredzētās ierīces ir uzstādītas, kā arī, vai tās ir darba kārtībā!

5 EKSPLUATĀCIJAS SĀKŠANA

5.1 Akumulatora lādēšana (05)

Akumulators un lādētājs ir iekļauts pie- gādes komplektā tikai noteiktiem preču numuriem, skatiet tehniskos datus šīs lietošanas instrukcijas priekšpusē. Ierīcei var izmantot turpmāk tekstā uzskaitītos AL-KO litija jonu akumulatorus un lādētājus. Produkts Apzīmējums Preces Nr. Litija jonu akumulators B150 Li (B05-3640) 113280 Litija jonu akumulators B200 Li (B05-3650) 113524 Lādētājs C130 Li (C05-4230) 113281 Akumulators ir daļēji uzlādēts. Pirms pirmās lieto- šanas reizes akumulators ir pilnībā jāuzlādē. Akumulatora uzlāde iespējama jebkurā akumula- tora uzlādes līmenī. Uzlādēšanas pārtraukšana nebojā akumulatoru.

Detalizētāku informāciju lūdzam skatīt atsevišķās akumulatora un lādētāja lieto- šanas instrukcijās. ESIET PIESARDZĪGI! Uzlādēšanas laikā pastāv ugunsgrēka risks! Lādētāju novietojot vietās, kur ir uguns- nedrošas virsmas un nav pietiekama ventilācija, pastāv ugunsgrēka risks.

Lādētāju vienmēr izmantojiet tikai uz nedegošas virsmas un ugunsdrošā vidē.

Ja iespējams: nodrošiniet, lai nekas nebūtu novietots pret ventilācijas at- verēm.

1. Akumulatoru (05/1) ievietojiet lādētājā (05/2)

un iespraudiet kontaktdakšu (05/3) kontakt- ligzdā. Sākas uzlādēšanas process, un mirgo zaļā LED kontrollampiņa, norādot ekspluatā- cijas stāvokli (05/4).

2. Vērojiet LED kontrollampiņu (05/4). Lādēša-

nas ilgums līdz akumulatora pilnīgai uzlādei ir apm. 1,5-2,0stundas. Uzlādēšanas process tiek izbeigts automātiski, tiklīdz akumulators ir pilnīgi uzlādēts. Tad visu laiku spīd zaļā LED kontrollampiņa (05/4).

3. Kontaktdakšu (05/3) atvienojiet, kad visu lai-

ku deg zaļā LED kontrollampiņa (05/4).

4. Turiet nospiestu fiksācijas pogu akumulatora

5. Akumulatoru (05/1) izņemiet no lādētāja

(05/2). Lādētāja statusa rādījumi (06) LED kontrollampiņa (06/1) uz lādētāja signalizē par akumulatora uzlādes līmeni, kā arī par lādē- tāja ekspluatācijas stāvokli. Simboli (06/2) uz lā- dētāja uzskatāmi parāda šos stāvokļus: Simbols LED un uzlādes līmenis Deg zaļā LED kontrollampiņa: Aku- mulators ir pilnībā uzlādēts. Mirgo zaļā LED kontrollampiņa: No- tiek akumulatora uzlāde. Deg sarkanā LED kontrollampiņa: lā- dētājā nav ievietots akumulators. Mirgo sarkanā LED kontrollampiņa: Akumulators ir pārāk karsts, un tā- pēc uzlāde nenotiek.442482_a 329 Lietošana

5.2 Akumulatora uzlādes līmeņa noteikšana

(07) Akumulatora priekšpusē atrodas vadības pults ar spiedpogu (07/1) un uzlādes līmeņa rādījumu LED kontrollampiņa (07/2 līdz 07/5).

1. Nospiediet spiedpogu (07/1). Atkarībā no

akumulatora uzlādes līmeņa, iedegas attiecī- gie rādījumi.

2. Kā nolasīt uzlādes līmeni, skatiet sadaļā

„Akumulatora uzlādes līmeņa indikatori”. Akumulatora uzlādes līmeņa rādījumi LED indika- tori Uzlādes līmenis Zaļa (07/2) Akumulators ir pilnībā uzlādēts, t.i. 100 %. Zaļa (07/3) Akumulatora uzlādes līmenis ir virs 50 %. Zaļa (07/4) Akumulatora uzlādes līmenis ir zemāks par 50 %. Sarkana (07/5) Akumulators ir pilnīgi izlādējies vai akumulators bijis pārkarsis vai pārāk atdzisis.

5.3 Akumulatora ievietošana un izņemšana

(08) UZMANĪBU! Akumulatora izraisītu bojājumu risks Ja akumulatoru pēc lietošanas atstāj ie- rīcē, šādi var sabojāt akumulatoru.

Uzreiz pēc lietošanas izņemiet aku- mulatoru no ierīces un glabājiet no aukstuma aizsargātā vietā.

Ievietojiet akumulatoru ierīcē uzreiz pirms darba sākšanas. Akumulatora ievietošana

mulatora nodalījumā tā, lai tas nofiksējas sa- vā vietā (08/b).

3. Aizveriet akumulatora nodalījuma aizsargvā-

ku. Akumulatora izņemšana

5.4 Strāvas padeves ieslēgšana un

izslēgšana(09) Pie akumulatora nodalījuma esošo drošības ie- vietojamo atslēgu var izmantot, lai ieslēgtu vai iz- slēgtu visas ierīces strāvas padevi. BRĪDINĀJUMS! Ievainojumu risks! Nejaušas ieslēgšanas gadījumā var gūt smagas traumas.

Vienmēr pirms darba pārtraukumiem un apkopes darbiem: Izslēdziet ierīci un izņemiet drošības ievietojamo at- slēgu. Strāvas padeves ieslēgšana

2. Ievietojiet (09/b) drošības ievietojamo atslēgu

(09/2). Šādi ierīcei tiek nodrošināta strāvas padeve, taču ierīce vēl nedarbosies.

3. Aiztaisiet akumulatora nodalījuma aizsargvā-

4. Ierīces ieslēgšana. Iedarbiniet motoru skatīt

Nodaļa 6.2 "Motora ieslēgšana un apturēša- na(11)", lappuse330. Strāvas padeves atslēgšana

1. Izņemiet drošības ievietojamo atslēgu (09/2).

2. Uzreiz pēc lietošanas izņemiet akumulatoru

no ierīces, uzlādējiet un glabājiet no aukstu- ma aizsargātā vietā. Nākamajā lietošanas reizē neuzstādiet akumulatoru ierīcē uzreiz pirms lietošanas. 6 LIETOŠANA BRĪDINĀJUMS! Nepilnīga salikšana ir bīstama! Pilnībā nesamontētas ierīces ekspluatā- cija var būt cēlonis smagām traumām.

Lietojiet ierīci tikai tad, kad ir pilnībā pabeigta montāža!

Neievietojiet ierīcē akumulatoru, ka- mēr nav pilnībā pabeigta montāža!

Pirms ierīces ieslēgšanas pārbau- diet, vai visas drošības un aizsardzī- bai paredzētās ierīces ir uzstādītas, kā arī, vai tās ir darba kārtībā!LV 330 42.9 Li – 42.9 Li SP – 46.9 Li SP Lietošana

6.1 Pļaušanas augstuma iestatīšana (10)

ESIET PIESARDZĪGI! Sagriešanās risks Sniedzoties ieslēgtā pļaušanas mehā- nismā, pastāv sagriešanās risks.

Mainiet augstumu tikai ar izslēgtu motoru un apturētu pļaušanas me- hānismu.

Īsākai zālei pārvietojiet sviru priekšējā ri- teņa virzienā (10/b), minimālā pakāpe1: 3cm

Garākai zālei pārvietojiet sviru aizmugu- rējā riteņa virzienā (10/c), maksimālā pa- kāpe6: 7,5cm

2. Atlaidiet sviru, līdz tā nofiksējas vēlamajā po-

6.2 Motora ieslēgšana un apturēšana(11)

UZMANĪBU! Ierīces bojājumu risks Pārāk bieži ieslēdzot/izslēdzot ierīci var izraisīt motora un griezējmehānisma bo- jājumus.

Motoru ieslēdziet tikai tad, kad ne- griežas pļaušanas mehānisms. Motora iedarbināšana

diet drošības slēdzi (11/1).

Drošības svira netiek fiksēta. Darba lai- kā turiet to visu laiku piespiestu pie rok- tura. Motora apturēšana

1. Atlaidiet drošības rokturi (11/2). Tā automā-

tiski pārvietojas sākuma pozīcijā. Motors apstājas uzreiz. Pļaušanas mehānisms apstājas pakāpeniski. ESIET PIESARDZĪGI! Sagriešanās risks Sniedzoties ar rokām pļaušanas mehā- nismā, kamēr tas vēl nav pilnībā apstā- jies, pastāv risks sagriezties.

Pagaidiet līdz pļaušanas mehānisms apstājas.

6.3 Pļaušana ar zāles uztveršanas kasti

(12,13) Ierīci var darbināt gan ar zāles uztveršanas kasti, gan bez tā. Zāles uztveršanas kastes pievienošana

1. Apturiet motoru skatīt Nodaļa 6.2 "Motora ie-

slēgšana un apturēšana(11)", lappuse330.

2. Paceliet (12/a) novirzītājvāku (12/1).

3. Iekariniet (12/b) zāles savākšanas kasti

4. Atlaidiet novirzītājvāku.

Uzpildes līmeņa pārbaude (13) Uzpildes līmeņa rādījuma drāna (13/1) pļaušanas laikā radītās gaisa plūsmas ietekmē paceļas uz augšu (13/a). Ja zāles uztveršanas kaste ir pilna, drāna nolaižas uz leju. Zāles uztveršanas kasti nepieciešams iztukšot. Zāles uztveršanas kastes noņemšana un izbēršana ESIET PIESARDZĪGI! Sagriešanās risks Sniedzoties ieslēgtā pļaušanas mehā- nismā, pastāv sagriešanās risks.

Noņemiet zāles uztveršanas kasti ti- kai tad, kad negriežas pļaušanas mehānisms.

Iztukšojot zāles uztveršanas kasti, notī- riet arī uzpildes līmeņa rādījuma izpūša- nas caurumus, lai tie darbotos bez trau- cējumiem.

1. Apturiet motoru skatīt Nodaļa 6.2 "Motora ie-

slēgšana un apturēšana(11)", lappuse330.

2. Paceliet novirzītājvāku (12/1).

3. Izņemiet zāles uztveršanas kasti (12/2) un

noņemiet to virzienā uz āru.

4. Iztukšojiet zāles uztveršanas kasti.

5. Iztīriet izpūšanas caurumus (13/2) zem uzpil-

des līmeņa rādījuma drānas.442482_a 331 Darba norādījumi

6. Iekariniet zāles uztveršanas kasti (skat. iepr.

6.4 Riteņu piedziņas pieslēgšana un

Riteņu piedziņu iespējams pieslēgt tikai ar ieslēgtu motoru. Riteņu piedziņas pieslēgšana

1. Ieslēdziet ierīci un iedarbiniet motoru.

2. Spiediet un turiet (14/a) riteņu piedziņas dro-

šības sviru (14/1) pret rokturi (14/2). Riteņu piedziņas drošības svira nenofiksējas. Riteņu piedziņas atslēgšana

1. Atlaidiet (14/b) riteņu piedziņas drošības svi-

ru (14/1). Tā automātiski pārvietojas sākuma pozīcijā.

6.5 Mulčēšana ar mulčēšanas ķīli [46.9 Li

SP] (15, 16) Mulčēšanas laikā nopļautā zāle netiek savākta, bet gan paliek zālājā. Mulča aizsargā augsni pret izžūšanu un sniedz tai barības vielas. Labākie re- zultāti tiek sasniegti, regulāri nopļaujot apm. 2cm. Tikai jauna zāle ar mīkstu augu šķiedru ātri satrūd.

Zāles garums pirms mulčēšanas: maks. 8cm

Zāles garums pēc mulčēšanas: min. 4cm

Saskaņojiet iešanas ātrumu ar mulčēša- nu - neejiet pārāk ātri. Mulčēšanas ķīļa ievietošana ESIET PIESARDZĪGI! Sagriešanās risks Sniedzoties ieslēgtā pļaušanas mehā- nismā, pastāv sagriešanās risks.

Pirms mulčēšanas ķīļa ievietošanas vai izņemšanas izslēdziet ierīci un izņemiet drošības ievietojamo atslē- gu.

1. Izslēdziet ierīci: Pagrieziet drošības ievietoja-

mo atslēgu stāvoklī 0 un izņemiet to.

2. Nogaidiet, līdz pļaušanas mehānisms apstā-

3. Noņemiet zāles uztvērējgrozu.

4. Paceliet novirzītājvāku (15/1) un ievietojiet

(15/a) mulčēšanas ķīli (15/2) izlādes kanālā (15/3). Stiprinājumam jānofiksējas. UZMANĪBU! Ierīces bojājumu risks Ja mulčēšanas ķīlis nenofiksējas, iespē- jams sabojāt mulčēšanas ķīli un pļauša- nas mehānismu.

Nodrošiniet, lai fiksators nofiksētos. Mulčēšanas ķīļa izņemšana

1. Izslēdziet ierīci: Pagrieziet drošības ievietoja-

mo atslēgu stāvoklī 0 un izņemiet to.

2. Nogaidiet, līdz pļaušanas mehānisms apstā-

3. Paceliet novirzītājvāku.

4. Atbrīvojiet (16/a) mulčēšanas ķīļa fiksatoru

5. Izņemiet (16/b) mulčēšanas ķīli (16/2).

Ievērojiet drošības norādījumus (Drošības norā- dījumi).

Ievērojiet vietējos noteikumus, kad at- ļauts lietot zāliena pļāvēju.

Sekojiet, lai zālē neatrastos svešķermeņi un novāciet tos no darba zonas.

Pļaujiet tikai pietiekamā apgaismojumā.

Pļaujiet tikai ar asu griezējnazi.

Vadiet ierīci tikai ar rokturi.

Ierīci pārvietojiet tikai iešanas ātrumā.

Pa nogāzi ierīci vienmēr pārvietojiet šķērsām. Nepļaujiet pa stāviem kāpumiem vai nogā- zēm, nepļaujiet, ja slīpums pārsniedz 10°. Rī- kojieties uzmanīgāk, mainot darba virzienu. Griešanas jauda vai akumulatoru darbības laiks

Griešanas jauda vai apstrādājamā platība ir atkarīga no zāles īpašībām. Tādi faktori, kā zāles garums, zāles blīvums, izvēlētais pļau- šanas augstums un zāles mitrums ietekmē pļaušanas jaudu.

Vislabākais darbības laiks tiek panākts bieži pļaujot un saglabājot mazu zāles garumu.

Bieža zālāja pļāvēja ieslēgšanas un izslēgša- nas pļaušanas laikā samazina pļaušanas jau- du tā pat kā pilnībā neuzlādēts akumulators.LV 332 42.9 Li – 42.9 Li SP – 46.9 Li SP Tehniskā apkope un tīrīšana

Ieslēdzot riteņu piedziņu, samazinās pļauša- nas jauda, kā arī akumulatora ekspluatācijas ilgums.

Lai uzlabotu pļaušanas jaudu, mēs iesakām pļaut bieži, iestatīt augstāku pļaušanas aug- stumu un pārvietot ierīci iešanas ātrumā.

Pļaušanas veiktspēja (m²) ar 100% akumula- tora uzlādi:

Lai palielinātu akumulatora ekspluatāci- jas ilgumu, var iegādāties papildu aku- mulatoru. Padomi par pļaušanu

Pļaušanas augstumu iestatiet nemainīgu 3-5 cm, nenopļaujiet vairāk kā pusi no zāles aug- stuma.

Nepārslogojiet zālienu pļāvēju! Ja garā, biezā zālē ievērojami samazinās motora apgriezie- nu skaits, palieliniet pļaušanas augstumu un pļaujiet vairākas reizes.

Vējš un saule zālāju pēc pļaušanas var izžā- vēt - tādēļ pļaujiet vēlā pēcpusdienā.

8 TEHNISKĀ APKOPE UN TĪRĪŠANA

BRĪDINĀJUMS! Sagriešanās risks Sagriešanās risks satverot asas un rotē- jošas ierīces daļas, kā arī griezējinstru- mentus.

Pirms apkopes, kopšanas un tīrīša- nas darbiem vienmēr izslēdziet ierī- ci. Izņemiet akumulatoru.

Veicot apkopes, kopšanas un re- montdarbus, vienmēr lietojiet aizsar- gcimdus.

Nodrošiniet, lai visi uzgriežņi, tapas un skrū- ves būtu cieši pievilktas un ierīce būtu drošā darba stāvoklī.

Regulāri pārbaudiet zāles uztveršanas groza darba stāvokli, kā arī tā nodilumu.

8.2 Ierīces un pļaušanas mehānisma

tīrīšana UZMANĪBU! Ūdens iekļūšanas risks Iekļūstot ierīcē ūdenim, tas izraisīs īssa- vienojumu un elektrisko detaļu sabojāša- nos.

Nemazgājiet ierīci ar ūdeni.

Tīrīšanai izmantojiet tikai rokas birsti vai suku.

1. Apturiet motoru (skatīt Nodaļa 6.2 "Motora ie-

slēgšana un apturēšana(11)", lappuse330).

2. Izņemiet akumulatoru.

3. Zāles uztveršanas groza noņemšana.

4. Sagāziet ierīci uz sāniem un iztīriet pļauša-

nas mehānismu ar rokas birsti vai suku.

8.3 Griezējnažu pārbaude un nomaiņa

BRĪDINĀJUMS! Smagas traumas, ko rada aizmestas nažu daļiņas. Lietots, saplaisājis vai bojāts griezējna- zis var pārlūzt un tā daļas var kļūt par bīstamiem šāviņiem.

Regulāri veiciet griezējnaža pārbau- di, vai tas nav bojāts.

Nelietojiet zāliena pļāvēju, ja griezēj- nazis ir nolietots vai bojāts.

Trulu vai bojātu griezējnazi lūdziet uzasināt vai nomainīt AL-KO servisa centrā vai pie pilnvarota speciālista.

Lai izvairītos no vibrācijām, vienmēr nomai- niet griezējnazi un naža skrūvi vienlaikus.

Pēc uzasināšanas griezējnazi nepieciešams balansēt. Nebalansēts griezējnazis izraisa stipru vibrāciju un ierīces bojājumus.

8.4 Riteņu piedziņas Boudena troses

(papildaprīkojums) iestatīšana (17) Ja ar ieslēgtu motoru riteņu piedziņu nav vairs ie- spējams ieslēgt, Boudena trose ir kļuvusi pārāk gara un to nepieciešams nospriegot.442482_a 333 Palīdzība traucējumu gadījumā ESIET PIESARDZĪGI! Ievainojumu risks! Asas un kustīgas ierīces detaļas (piem., griezējnaži), kā arī pēkšņi kustību uzsā- košs zāles pļāvējs var radīt traumas.

Boudena trosi drīkst regulēt tikai tad, ja ir apturēts dzinējs.

1. Izslēdziet ierīci un pagaidiet līdz pļaušanas

daļu (17/1) bultiņas virzienā.

3. Lai pārbaudītu iestatījumu, iedarbiniet motoru

un ieslēdziet riteņu piedziņu.

4. Ja riteņu piedziņa joprojām nedarbojas, no-

gādājiet zāles pļāvēju servisā vai pilnvarotā specializētajā darbnīcā.

BRĪDINĀJUMS! Traumu gūšanas risks remonta darbu laikā Neatbilstoši remonti var radīt smagas traumas un ierīces bojājumus.

Remontdarbus drīkst veikt tikai AL- KO servisa centros vai pilnvarotās specializētajās darbnīcās. Turpmāk tekstā norādītajos gadījumos sazinieties ar AL-KO servisa centru.

Motoru vairs nevar iedarbināt.

Ierīce ir saskārusies ar šķērsli.

Griezējnazis un/vai motora vārpsta ir saliekti.

Akumulators ir iztecējis vai bojāts.

9 PALĪDZĪBA TRAUCĒJUMU

GADĪJUMĀ ESIET PIESARDZĪGI! Ievainojumu risks! Asas un rotējošas ierīces daļas var radīt traumas.

Veicot apkopes, kopšanas un re- montdarbus, vienmēr lietojiet aizsar- gcimdus!

Ja rodas bojājumi, kas nav uzskaitīti ša- jā tabulā, vai bojājumi, kurus nevarat no- vērst patstāvīgi, lūdzam sazināties ar mūsu servisa centru. Problēma Iemesls Novēršana Motors nesāk dar- boties. Drošības ievietojamā atslēga nav ievietota atslēgslēdzī. Ievietojiet drošības ievietojamo atslēgu at- slēgslēdzī. Nav akumulatora vai tas uzstā- dīts nepareizi. Uzstādiet pareizi akumulatoru. Akumulators ir izlādējies. Uzlādējiet akumulatoru. Bloķēts griezējnazis.

Atbrīvojiet nazi no sastrēguma.

Sāciet ierīci lietot uz zemākas zāles. Bojāts kabelis vai slēdzis. Nelietojiet ierīci! Apmeklējiet AL-KO servisa centru. Samazināta motora jauda. Akumulators ir izlādējies. Uzlādējiet akumulatoru. Griezējnazis ir truls. Nododiet griezējnazi uzasināšanai AL-KO servisa centrā. Izsviedējā pārāk daudz zāles.

Iztīriet novirzītājvāku.LV 334 42.9 Li – 42.9 Li SP – 46.9 Li SP Transportēšana Problēma Iemesls Novēršana Motors pļaušanas laikā pārstāj darbo- ties. Griezējnazis ir truls. Nododiet griezējnazi uzasināšanai AL-KO servisa centrā. Motors ir pārslogots. Izslēdziet ierīci, novietojiet uz līdzenas virs- mas vai zemas zāles un ieslēdziet atkārtoti. Zāles uztveršanas kaste nav pietiekami uzpildīta. Zāle ir mitra. Ļaujiet zālei nožūt. Zāles uztveršanas kaste ir no- sprūdusi. Notīriet zāles uztveršanas kastes režģi. Pārāk daudz zāles izmetēja kanālā vai korpusā.

Iztīriet izmetēja kanālu/korpusu.

Pielāgot pļaušanas augstumu. Griezējnazis ir truls. Nododiet griezējnazi uzasināšanai AL-KO servisa centrā. Ievērojami samazi- nās akumulatora ekspluatācijas il- gums. Pārāk zems pļaušanas augstums. Iestatiet augstāku pļaušanas augstumu. Zāle ir pārāk gara vai pārāk mitra. Ļaujiet zālei izžūt un iestatiet augstāku pļau- šanas augstumu. Pļaušanas ātrums ir pārāk liels.

Samaziniet pļaušanas ātrumu.

Iztīriet izmetēja kanālu/korpusu — griezējnazim ir jāgriežas brīvi. Zāles uztveršanas kaste ir pil- na. Iztukšojiet zāles uztveršanas kasti un iztīriet izmetēja kanālu. Akumulatora darbmūžs ir bei- dzies. Nomainiet akumulatoru. Lietojiet tikai oriģi- nālās ražotāja daļas. Akumulatora neuz- lādējas. Akumulatora kontakti ir kļuvuši netīri. Notīriet akumulatora kontaktus ar nemetā- lisku materiālu un uzsmidziniet uz tiem kon- taktiem paredzētu eļļošanas aerosolu. Uzmanību: Neizraisiet īssavienojumu, sa- vienojot akumulatora kontaktus ar metāla priekšmetiem! Akumulatoram vai lādētājam ir bojājums. Pasūtiet rezerves daļas no AL-KO. Akumulators ir pārāk karsts. Ļaujiet akumulatoram atdzist. 10 TRANSPORTĒŠANA

Akumulatora nominālā enerģija ir lielāka par 100Wh! Tāpēc ievērojiet turpmāk uzskaitītos drošības norādījumus! Uz komplektā iekļauto litija-jonu akumulatoru at- tiecas bīstamo ierīču tiesību akti, bet to atļauts transportēt, ievērojot atvieglotus noteikumus:

Privātais lietotājs drīkst akumulatoru pārvadāt pa koplietošanas ceļiem bez papildus ierobe- žojumiem, ja tas ir iepakots atbilstoši mazum- tirdzniecības noteikumiem un transportēšana tiek veikta ar privātu transportlīdzekli.442482_a 335 Glabāšana

Profesionāli lietotāji, kuri transportēšanu veic kopā ar savu galveno nodarbošanos (piem., piegādājot uz un no celtniecības objektiem vai demonstrācijām), arī var ievērot šos at- vieglojumus. Abos iepriekš minētajos gadījumos obligāti jāveic darbības, lai novērstu satura izplūšanu. Citos ga- dījumos obligāti ievērojiet bīstamo ierīču tiesību aktu noteikumus! Neievērošanas gadījumā nosū- tītājam un, iespējams, arī pārvadātājam draud būtiski sodi. Papildu norādījumi par pārvadāšanu un nosūtīšanu

Litija jonu akumulatorus drīkst transportēt vai nosūtīt tikai tad, ja tiem nav bojājumu!

Akumulatoru transportēšanai izmantojiet tikai oriģinālo kartona vai bīstamo preču transpor- tēšanai piemērotu kasti (nav nepieciešama akumulatoriem, kuriem nominālā jauda ne- pārsniedz 100Wh).

Uzstādiet akumulatora kontaktiem izolāciju, lai nepieļautu to īsslēgumu.

Nodrošiniet, lai akumulators iepakojumā ne- varētu brīvi pārvietoties un tam nerastos bo- jājumi.

Pārliecinieties, vai transportēšanas vai nosū- tīšanas laikā (piem., ar kurjeru vai transportē- šanas uzņēmumu) ir pareizs sūtījuma marķē- jums un dokumentācija.

Iepriekš pajautājiet, vai transportēšana ar iz- vēlēto pakalpojumu sniedzēju ir iespējama un parādiet viņam savu sūtījumu. Lai sagatavotu sūtījumu, mēs iesakām piesaistīt bīstamo preču speciālistu. Ievērojiet arī iespēja- mos papildus valsts normatīvos aktus. 11 GLABĀŠANA Pēc katras tīrīšanas reizes rūpīgi notīriet ierīci un - ja uzstādīti - uzstādiet visus aizsardzības apval- kus. Uzglabājiet ierīci sausā, slēgtā un bērniem nepieejamā vietā.

11.1 Akumulatora zāliena pļāvēja glabāšana

(18) ESIET PIESARDZĪGI! Ievainojumu risks! Ja ierīce glabāšanas laikā ir pieejama bērniem un nepiederošām personām, ie- spējama traumu gūšana.

Glabājiet ierīci vietā, kas nav pieeja- ma bērniem un nepiederošām per- sonām.

Glabājiet ierīci tikai tad, ja ir izņemti akumulatori.

1. Izslēdziet ierīci: Izņemiet drošības ievietoja-

2. Iestatiet augstāko pļaušanas augstumu.

5. Ierīci rūpīgi notīriet.

6. Visas metāla detaļas ir jāapstrādā ar plānu

eļļas vai silikona kārtiņu, lai aizsargātu tās no korozijas.

7. Nolokiet rokturi.

8. Ierīci glabājiet sausā, tīrā un no aukstuma

aizsargātā vietā. Lai aizsargātu ierīci no pu- tekļiem, apklājiet to ar gaisu caurlaidīgu bre- zentu. Lai nepieļautu mitruma uzkrāšanos, neizmantojiet polietilēna plēvi.

11.2 Akumulatora un lādēšanas ierīces

glabāšana BĪSTAMI! Sprādziena un ugunsgrēka risks! Var iestāties cilvēku nāve vai cilvēki var gūt smagas traumas, ja akumulators eksplodēs, jo ticis uzglabāts atklātas liesmas vai karstuma avota priekšā.

Glabājiet akumulatoru vēsā un sau- sā vietā, taču nekad atklātas liesmas vai karstuma avota priekšā.

Uzlādējot akumulatoru, tas ir aizsargāts pret pārāk ilgu lādēšanu, jo lādētājam ir automātiskā uzlādes līmeņa identifikāci- jas funkcija un tāpēc akumulatoru var at- stāt lādētājā, bet ne pastāvīgi.LV 336 42.9 Li – 42.9 Li SP – 46.9 Li SP Utilizācija

Ievērojiet gan akumulatora, gan lādētāja atsevišķās lietošanas instrukcijas.

Glabājiet akumulatoru sausā vietā, kur tas nevar sasalt un glabāšanas temperatūra ir no 0°C līdz 25°C, un akumulatora uzlādes lī- menis ir apm. 40 - 60 %.

Īssavienojuma riska dēļ neglabājiet akumula- toru līdzās metāliskiem vai skābi saturošiem priekšmetiem. 12 UTILIZĀCIJA Norādes par Vācijas elektrisko un elektronisko ierīču likumu (ElektroG)

Nolietotas elektriskās un elektroniskās ierīces aizliegts izmest sadzīves atkri- tumos, tās ir jānodod atsevišķā atkritu- mu savākšanas vai likvidēšanas vietā!

Lietotās baterijas un akumulatori, kas nav uz- stādīti ierīcē, pirms nodošanas jāizņem! To utilizāciju regulē Likums “Par baterijām”.

Elektrisko un elektronisko ierīču īpašnieku vai lietotāju pienākums ir pēc to nolietošanas šīs ierīces atgriezt.

Gala lietotājs atbild par savu personīgo datu izdzēšanas no utilizējamās nolietotās ierīces! Pārsvītrotā konteinera simbols nozīmē, ka elek- triskās un elektroniskās ierīces aizliegts izmest sadzīves atkritumos. Elektriskās un elektroniskās ierīces šādās vietās iespējams nodot bez maksas:

publiski-tiesiskās utilizācijas vai savākšanas vietās (piem., komunālajos uzņēmumos);

Elektrisko ierīču pārdošanas vietās (fiziskās vai tiešsaistes), ja tirgotāja pienākums ir pie- ņemt šīs preces vai arī viņš to piedāvā brīv- prātīgi. Šie izteikumi attiecas tikai uz tām ierīcēm, kas tiek uzstādītas un pārdotas Eiropas Savienības dalībvalstīs un uz kurām attiecināmas Eiropas Di- rektīvas 2012/19/ES prasības. Valstīs, kas nav Eiropas Savienības sastāvā, var būt atšķirīgi no- teikumi attiecībā uz nolietoto elektrisko un elek- tronisko ierīču utilizāciju. Norādījumi par likumu „Par baterijām” (BattG)

Nolietotās baterijas un akumulatorus aizliegts izmest sadzīves atkritumos, tos ir jānodod atsevišķā atkritumu sa- vākšanas vai likvidēšanas vietā!

Lai droši izņemtu baterijas vai akumulatorus no elektriskās ierīces un noskaidrotu informā- ciju par to tipu vai ķīmisko sistēmu, lūdzam ievērot turpmāk sniegtos datus lietošanas vai montāžas instrukcijā.

Bateriju un akumulatoru īpašnieku vai lietotā- ju pienākums ir pēc to nolietošanas šīs ierī- ces atgriezt. Atgriešana ir ierobežota līdz mājsaimniecībai atbilstošam daudzumam. Lietotās baterijās var būt kaitīgas vielas vai sma- gie metāli, kas var radīt kaitējumu videi un veselī- bas problēmas. Lietoto bateriju pārstrāde un tajās esošo resursu izmantošana sniedz būtisku lomu abos iepriekš minētajos gadījumos. Pārsvītrotā konteinera simbols nozīmē, ka bateri- jas un akumulatorus aizliegts izmest sadzīves at- kritumos. Ja zem konteinera papildus ir doti simboli Hg, Cd vai Pb, tas nozīmē, ka:

Hg: baterijā ir vairāk nekā 0,0005% dzīvsud- raba

Cd: baterijā ir vairāk nekā 0,002% kadmija

Pb: baterijā ir vairāk nekā 0,004% svina Baterijas un akumulatorus šādās vietās iespē- jams nodot bez maksas:

publiski-tiesiskās utilizācijas vai savākšanas vietās (piem., komunālajos uzņēmumos);

bateriju un akumulatoru pārdošanas vietās;

ierīču nolietoto bateriju vienotās sistēmas at- pakaļpieņemšanas vietās;

ražotāja atpakaļpieņemšanas vietās (ja tas nav vienotās atpakaļpieņemšanas sistēmas dalībnieks). Šie izteikumi attiecas tikai uz tiem akumulatoriem un baterijām, kas tiek uzstādītas un pārdotas Ei- ropas Savienības dalībvalstīs un uz kurām attie- cināmas Eiropas Direktīvas 2006/66/EK prasī- bas. Valstīs, kas atrodas ārpus Eiropas Savienī- bas, var būt atšķirīgi noteikumi attiecībā uz nolie- toto akumulatoru un bateriju utilizāciju.

13 KLIENTU APKALPOŠANAS

DIENESTS/SERVISS Jautājumu gadījumā par garantiju, remontu vai rezerves daļām sazinieties ar tuvāko AL-KOser- visa centru. Informāciju par tiem meklējiet šādā vietnē: www.al-ko.com/service-contacts442482_a 337 Garantija 14 GARANTIJA Iespējamos materiāla vai ražošanas brāķus iekārtā mēs novērsīsim atbilstoši likumā noteiktajam noil- guma termiņam attiecībā uz garantijas prasībām, paturot tiesības izvēlēties remontu vai jaunas preces piegādi. Noilguma termiņš tiek noteikts, vadoties pēc tās valsts spēkā esošās likumdošanas, kurā ierī- ce tika nopirkta. Mūsu garantijas pakalpojumi ir spēkā tikai tad, ja:

ievērojat šo lietošanas instrukciju.

ierīce tiek izmantota atbilstoši mērķim;

tiek izmantotas oriģinālās rezerves daļas. Garantija zaudē savu spēku, ja:

tiek veikti patstāvīgi remontēšanas mēģināju- mi;

tiek veikta patvaļīga pārbūve;

ierīce netiek lietota atbilstoši paredzētajam mērķim. Garantija neattiecas uz:

krāsas bojājumiem, kas radušies normāla nolietojuma rezultātā;

dilstošajām detaļām, kas rezerves daļu kartē ir atzīmētas ar rāmīti xxxxxx (x)

Garantijas periods sākas no ierīces pirmreizējās pārdošanas pirmās dienas. Noteicošais ir datums uz pirkuma čeka. Lūdzam jūs ar šo garantijas deklarāciju un pirkuma čeku doties pie sava tirdzniecības pārstāvja vai uz tuvāko oficiālo klientu apkalpošanas centru. Šī deklarācija neskar pircēja likumā no- teiktās garantijas prasības pret pārdevēju. 15 ORIĢINĀLĀS ES/EK ATBILSTĪBAS DEKLARĀCIJAS TULKOJUMS Ar šo mēs ar pilnu atbildību paziņojam, ka mūsu piegādātā produkta konstrukcija atbilst saskaņoto ES direktīvu prasībām, ES drošības standartiem un produkta specifiskiem standartiem. Produkts Akumulatora zāles pļāvējs Sērijas numurs G1043011 Ražotājs AL-KO Geräte GmbH Ichenhauser Str. 14 D-89359 Kötz Pilnvarotais pārstāvis par dokumen- tāciju Andreas Hedrich Ichenhauser Str. 14 D-89359 Kötz Tips

Skaņas jaudas līmenis EN ISO 3744 izmērītais/garantētais
