ПОСІБНИК КОРИСТУВАЧА 46.9 Li SP AL-KO

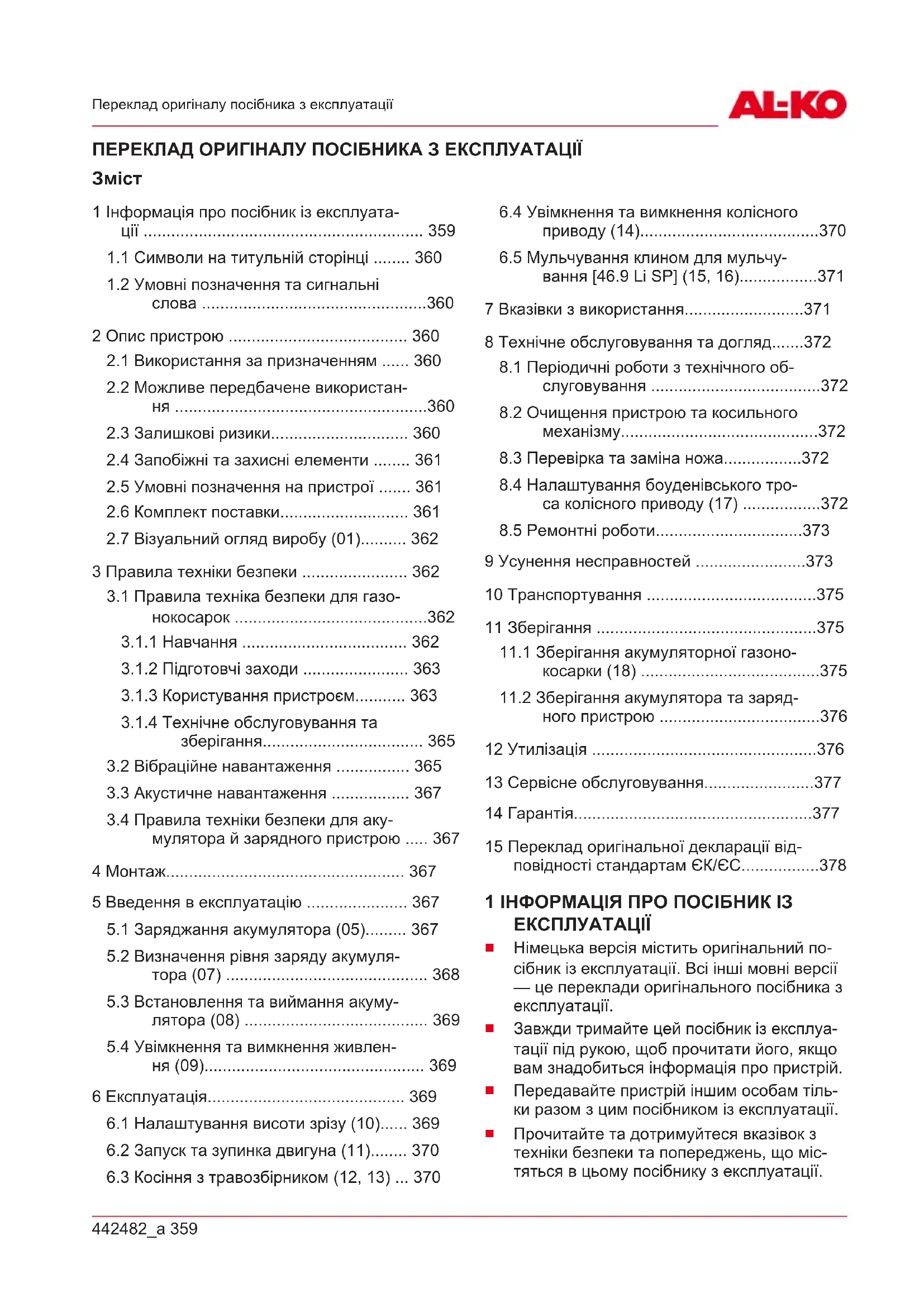

94,2дБ(A) / 96дБ(A)442482_a 359 Переклад оригіналу посібника з експлуатації ПЕРЕКЛАД ОРИГІНАЛУ ПОСІБНИКА З ЕКСПЛУАТАЦІЇ

1 Інформація про посібник із експлуата- ції ............................................................. 359

1.1 Символи на титульній сторінці ........ 360

1.2 Умовні позначення та сигнальні

слова .................................................360 2 Опис пристрою ....................................... 360

2.1 Використання за призначенням ...... 360

2.2 Можливе передбачене використан-

ня .......................................................360

2.3 Залишкові ризики.............................. 360

2.4 Запобіжні та захисні елементи ........ 361

2.5 Умовні позначення на пристрої ....... 361

2.6 Комплект поставки............................ 361

2.7 Візуальний огляд виробу (01).......... 362

3 Правила техніки безпеки ....................... 362

3.1 Правила техніка безпеки для газо-

нокосарок ..........................................362

3.1.1 Навчання .................................... 362

3.1.2 Підготовчі заходи ....................... 363

3.1.3 Користування пристроєм........... 363

3.1.4 Технічне обслуговування та

зберігання................................... 365

3.2 Вібраційне навантаження ................ 365

3.3 Акустичне навантаження ................. 367

3.4 Правила техніки безпеки для аку-

мулятора й зарядного пристрою ..... 367 4 Монтаж.................................................... 367 5 Введення в експлуатацію ...................... 367

5.1 Заряджання акумулятора (05)......... 367

5.2 Визначення рівня заряду акумуля-

тора (07) ............................................ 368

5.3 Встановлення та виймання акуму-

лятора (08) ........................................ 369

5.4 Увімкнення та вимкнення живлен-

ня(09)................................................ 369 6 Експлуатація........................................... 369

6.1 Налаштування висоти зрізу (10)...... 369

6.2 Запуск та зупинка двигуна(11)........ 370

6.3 Косіння з травозбірником (12, 13) ... 370

6.4 Увімкнення та вимкнення колісного

приводу (14).......................................370

6.5 Мульчування клином для мульчу-

вання [46.9 Li SP] (15, 16).................371 7 Вказівки з використання..........................371 8 Технічне обслуговування та догляд.......372

8.1 Періодичні роботи з технічного об-

слуговування .....................................372

8.2 Очищення пристрою та косильного

механізму...........................................372

8.3 Перевірка та заміна ножа.................372

8.4 Налаштування боуденівського тро-

са колісного приводу (17) .................372

8.5 Ремонтні роботи................................373

9 Усунення несправностей ........................373 10 Транспортування .....................................375 11 Зберігання ................................................375

11.1 Зберігання акумуляторної газоно-

косарки (18) .......................................375

11.2 Зберігання акумулятора та заряд-

• ного пристрою p. 376
• 12 Утилізація p. 376
• 13 Сервісне обслуговування p. 377
• 14 Гарантія p. 377
• 15 Переклад оригінальної декларації від- повідності стандартам ЄК/ЄС 1 ІНФОРМАЦІЯ ПРО ПОСІБНИК ІЗ ЕКСПЛУАТАЦІЇ p. 378

Німецька версія містить оригінальний по- сібник із експлуатації. Всі інші мовні версії — це переклади оригінального посібника з експлуатації.

Завжди тримайте цей посібник із експлуа- тації під рукою, щоб прочитати його, якщо вам знадобиться інформація про пристрій.

Передавайте пристрій іншим особам тіль- ки разом з цим посібником із експлуатації.

Прочитайте та дотримуйтеся вказівок з техніки безпеки та попереджень, що міс- тяться в цьому посібнику з експлуатації.UA 360 42.9 Li – 42.9 Li SP – 46.9 Li SP Опис пристрою

1.1 Символи на титульній сторінці

Обов'язково прочитайте цей по- сібник із експлуатації перед вве- денням в експлуатацію. Це є не- обхідною умовою безпечної та безвідмовної роботи. Посібник з експлуатації

Обережно поводьтеся з літій-іон- ними акумуляторами! Зокрема, дотримуйтеся інструкцій з тран- спортування, зберігання та утилі- зації в цьому посібнику з експлуа-

1.2 Умовні позначення та сигнальні слова

Вказує на небезпечну ситуацію, яка, якщо її не уникнути, призводить до смерті або серйозних травм. ПОПЕРЕДЖЕННЯ! Вказує на потенційно небезпечну си- туацію, яка, якщо її не уникнути, може призвести до смерті або серйозних

Вказує на потенційно небезпечну си- туацію, яка, якщо її не уникнути, може призвести травмування легкої та се- редньої тяжкості.

Вказує на ситуацію, яка, якщо її не уникнути, може призвести до майно- вого збитку.

Спеціальні вказівки для кращого розу- міння та полегшення роботи. 2 ОПИС ПРИСТРОЮ

2.1 Використання за призначенням

Цей пристрій призначений для косіння дерно- глейового ґрунту в приватному секторі, і його можна використовувати тільки на висушеному

Будь-яке інше використання вважається вико- ристанням не за призначенням. Пристрій слід використовувати лише в повністю зібраному

Цей пристрій призначено для приватного вико- ристання. Будь-яке інше використання або не- санкціоновані зміни та доповнення конструкції вважаються використанням не за призначен- ням і призводять до анулювання гарантії, а та- кож втрати відповідності (знак CE) та відмови від будь-якої відповідальності за шкоду, завда- ну користувачеві або третій стороні виробни-

2.2 Можливе передбачене використання

Пристрій не призначений для комерційного ви- користання в громадських парках, на спортив- них майданчиках, у сільському та лісовому господарствах.

Не використовуйте пристрій під дощем або на мокрому газоні.

Заборонено знімати чи вимикати захисні

2.3 Залишкові ризики

Навіть за умови використання пристрою за призначенням залишаються ризики, які не- можливо повністю виключити. Залежно від ти- пу пристрою, його конструкції та умов застосу- вання неможливо виключити наступні потен- ційні небезпеки:

Відкидання зрізаного матеріалу, землі та дрібних каменів.

Вдихання часток зрізаного матеріалу за відсутності респіратора.

Нанесення порізів у разі контакту з рухо- мими деталями ножа.442482_a 361 Опис пристрою

2.4 Запобіжні та захисні елементи

ПОПЕРЕДЖЕННЯ! Небезпека травмування Несправність або відсутність запобіж- них та захисних елементів можуть призвести до серйозних травм.

Несправні запобіжні та захисні елементи слід відремонтувати.

У жодному разі не виводьте з ладу запобіжні та захисні елементи. Замок-вимикач з запобіжним торцевих

Щоб уникнути ненавмисного увімкнення, при- стрій має запобіжний торцевий ключ. Після вимкнення і перед початком техобслуговуван- ня запобіжний торцевий ключ слід зняти. Запобіжна скоба Пристрій оснащений запобіжною дугою. У мо- мент небезпеки просто відпустіть запобіжну дугу. Двигун та косильний механізм зупинять-

Кнопка «Пуск» Щоб запустити двигун за допомогою запобіж- ної дуги, спочатку натисніть кнопку «Пуск». Відбивний щиток Відбивний щиток забезпечує захист, напри- клад, від часток зрізаного матеріалу та каме- нів, які можуть відкидатися.

2.5 Умовні позначення на пристрої

Будьте особливо обережні під час

Перед введенням в експлуатацію прочитайте посібник з експлуата-

Небезпека: під час роботи від пристрою можуть відлітати сто- ронні предмети!

Виведіть сторонніх осіб із небез- печної зони! Бережіть руки і ноги від косильно- го механізму! Завжди виймайте запобіжний ключ перед початком роботи з

Ніж працюватиме після вимкнен- ня живлення. Не торкайтеся но- жа, доки всі деталі пристрою не зупиняться! Не використовуйте пристрій під дощем або надворі! Не застосовується. Використову- ється тільки для електрокосарок або бензокосарок. Не застосовується. Використову- ється тільки для електрокосарок або бензокосарок. Не застосовується. Використову- ється тільки для електрокосарок або бензокосарок. Не застосовується. Використову- ється тільки для електрокосарок або бензокосарок.

Акумулятор і зарядний пристрій йдуть в комплекті тільки з деякими позиція- ми, див. технічні характеристики далі в цьому посібнику користувача. Для моделі 46.9 Li SP клин для мульчування можна придбати окремо як аксесуар.UA 362 42.9 Li – 42.9 Li SP – 46.9 Li SP Правила техніки безпеки

2.7 Візуальний огляд виробу (01)

На малюнку (01) наведено візуальний огляд

Номер компонента 01/1 Кнопка «Пуск» 01/2 Запобіжна скоба 01/3 Напрямна балка 01/4 Дуга перемикання для колісного

01/5 Травозбірник 01/6 Косильний механізм 01/7 Акумуляторний відсік 01/8 Регулювання висоти зрізання 01/9 Відбивна заслінка 01/10 Індикатор рівня наповнення 01/11 Зарядний пристрій для акумуля-

01/12 Акумулятор** 01/13 Запобіжний торцевий ключ для замка-вимикача в акумуляторно-

01/14 Клин для мульчування***

• Тільки для 42.9 Li SP і 46.9 Li SP. ** Залежно від артикулу, див. технічні харак-

*** Для 46.9 Li SP як аксесуар. 3 ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ

Ризик смерті або тяжких травм! Незнання правил техніки безпеки та експлуатації може призвести до сер- йозних травм і навіть смерті.

Дотримуйтесь усіх інструкцій з техніки безпеки та інструкцій з екс- плуатації в цьому посібнику, а та- кож в інших посібниках з експлуа-

Зберігайте всі документи для по- дальшого використання.

Уважно прочитайте посібник з експлуатації. Ознайомтеся з елементами керування та належною процедурою ви- користання пристрою.

Не дозволяйте дітям або ін- шим особам, що не озна- йомлені з посібником з екс- плуатації, використовувати газонокосарку.

Не дозволяйте дітям ба- витися з приладом.

Дітям заборонено очища- ти та виконувати техоб- слуговування.

Місцеве законодавство може встановлювати міні- мальний вік користувача.

Цей пристрій не призначе- ний для використання осо- бами з обмеженими фізич- ними відчуттями чи розумо- вими здібностями, а також без належного досвіду та знань, крім випадків, якщо вони знаходяться під нагля- дом особи, відповідальної за їхню безпеку, або про- йшли інструктаж з експлуа- тації пристрою.442482_a 363 Правила техніки безпеки

У жодному разі не косіть, як- що поблизу знаходяться лю- ди (особливо, якщо це діти) чи тварини.

Пам'ятайте, що користувач несе відповідальність за не- щасні випадки з іншими осо- бами або збитки, заподіяні їхньому майну.

Не використовуйте прилад, перебуваючи під впливом алкоголю, наркотичних ре- човин або медикаментів.

3.1.2 Підготовчі заходи

Завжди носіть міцне взуття та довгі штани під час екс- плуатації пристрою. Заборо- нено виконувати експлуата- цію пристрою босоніж або в легких сандалях. Забороне- но носити вільний одяг або одяг з висячими шнурами а- бо ременями.

Перевірте ландшафт, на якому використовуєте при- стрій, і видаліть всі предме- ти, які можуть бути захопле- ні та відкинуті пристроєм.

Перед використанням слід завжди візуально перевіря- ти, чи ніж, кріпильні пальці та весь ріжучий вузол не зношені та не пошкоджені. Зношені або пошкоджені ніж і кріпильні пальці слід замі- нювати, щоб уникнути пору- шення балансу. Зношені а- бо пошкоджені попереджу- вальні знаки слід замінюва-

Дозволено косити лише за денного або сильного штуч- ного освітлення.

Якщо можливо, уникайте ви- користання пристрою на мо- крій траві.

Завжди дотримуйтеся пра- вильного положення на схи-

Використовуйте пристрій тільки на швидкості ходьби.

Потрібно косити поперек схилу, в жодному разі не вгору та вниз по схилу.

Будьте особливо обережні під час зміни напрямку руху

Не косіть на надмірно кру- тих схилах.

Будьте особливо обережні під час повороту газоноко- сарки або якщо ви тягнете її

Зупиніть ножі, якщо потрібно нахилити косарку для пере- міщення по інших ділянках, окрім газону, і під час пере-UA 364 42.9 Li – 42.9 Li SP – 46.9 Li SP Правила техніки безпеки міщення косарки в місце ко- сіння і з нього.

Не використовуйте пристрій з пошкодженим запобіжними пристроями або захисними решітками або без прикріп- лених захисних пристроїв, наприклад, відбивного листа та (або) травозбірника. По- шкоджені захисні пристрої та кришки слід замінити, а відсутні пристрої та кришки — встановити правильно.

Запускайте двигун обереж- но та відповідно до інструк- цій виробника. Тримайте но- ги на достатній відстані від

Під час запуску двигуна не нахиляйте газонокосарку, якщо її не потрібно підніма- ти під час роботи. У цьому випадку нахиляйте її тільки настільки, наскільки це по- трібно, і підіймайте тільки

Не заводьте двигун, стоячи перед розвантажувальним

Тримайте руки або ноги яко- мога далі від деталей, що обертаються. Тримайтеся якомога далі від розванта- жувального отвору.

У жодному разі не піднімай- те і не тримайте пристрій з працюючим двигуном.

З метою безпеки вимкніть двигун і вийміть запобіжний ключ. Переконайтеся, що всі рухомі деталі повністю зупи-

коли ви залишаєте газо- нокосарку без нагляду;

перш ніж зняти блокуван- ня або усунути закупорю- вання розвантажувально-

до початку перевірки, очищення або роботи на газонокосарці;

після удару об сторонній предмет. Якщо виявлено пошкодження, виконайте необхідний ремонт, перш ніж продовжити викори- стання газонокосарки.

Якщо газонокосарка почи- нає аномально вібрувати, потрібна негайна перевірка:

Огляньте на наявність по-

Виконайте необхідний ре- монт пошкоджених дета-

Переконайтеся, що всі гайки, болти та гвинти щільно затягнуто.442482_a 365 Правила техніки безпеки

Не використовуйте пристрій за поганих погодних умов, особливо під час дощу або

Переконайтеся, що всі гай- ки, болти та гвинти щільно затягнуто, а пристрій знахо- диться в безпечному робо- чому стані.

Регулярно перевіряйте тра- возбірник на наявність заку- порювання або несправно-

З метою безпеки замінюйте зношені або пошкоджені де-

Переконайтеся, що на при- строях з декількома ножами рух одного ножа не може ви- кликати обертання інших но-

Під час налаштування при- строю тримайте пальці яко- мога далі від рухомих ножів і нерухомих деталей.

Перш ніж здати пристрій на зберігання, дайте двигуну

Під час обслуговування но- жа переконайтеся, що його можна переміщати, навіть коли живлення вимкнено.

З метою безпеки замінюйте зношені або пошкоджені де- талі. Використовуйте тільки оригінальні запасні частини й аксесуари.

Небезпека через вібрацію Фактичне значення вібра- ційної емісії під час викори- стання пристрою може від- різнятися від заявленого виробником значення. Спо- стерігайте за наведеними нижче факторами впливу до або під час використання:

Чи використовується при- стрій за призначенням?

Чи матеріал розрізаний а- бо оброблений правиль-

Чи пристрій перебуває в робочому стані?

Чи правильно загостре- ний або встановлений рі- зальний інструмент?

Чи встановлені кронштей- ни і, якщо потрібно, до- даткові вібраційні ручки, і чи щільно вони з'єднані з

Експлуатуйте пристрій тіль- ки з частотою обертання двигуна, необхідною для ви- конання окремої роботи.UA 366 42.9 Li – 42.9 Li SP – 46.9 Li SP Правила техніки безпеки Уникайте максимальної час- тоти обертання, щоб знизи- ти рівень шуму і вібрації.

Через неправильну експлуа- тацію та технічне обслугову- вання шум і вібрація при- строю можуть підвищитися. Це завдає шкоди здоров'ю людини. У таких випадках негайно вимкніть пристрій і зверніться за його ремонтом в авторизований сервісний

Ступінь вібраційного наван- таження залежить від вико- нуваної роботи або викори- стання пристрою. Оцініть і встановіть відповідні пере- рви в роботі. В результаті ві- браційне навантаження про- тягом всього робочого часу буде значно знижено.

Тривала експлуатація при- строю наражає оператора на вібрації і може викликати проблеми з кровообігом (симптом «білого пальця»). Щоб зменшити цей ризик, носіть рукавиці та тримайте руки в теплі. У разі виявлен- ня симптому «білого паль- ця» негайно зверніться до лікаря. До цих симптомів на- лежать: оніміння, втрата чутливості, поколювання, свербіж, біль, слабкість, змі- на кольору або стану шкіри. Зазвичай ці симптоми впли- вають на пальці, руки або пульс. За низьких темпера- тур ризик зростає.

Робіть під час робочого дня тривалі перерви, щоб відпо- чити від шуму і вібрацій. Плануйте свою роботу так, щоб розділити експлуатацію пристроїв, які створюють сильні вібрації, на кілька

Якщо ви відчуваєте диском- форт або якщо виникає дисхромія шкіри під час ви- користання пристрою в ру- ках, негайно припиніть робо- ту. Встановіть достатні пе- рерви в роботі. Робота без достатніх перерв може при- звести до місцевої вібрацій- ної хвороби.

Мінімізуйте ризик впливу ві- брації. Виконуйте обслугову- вання пристрою відповідно до інструкцій в посібнику з експлуатації.

Якщо обладнання вико- ристовується часто, звер- ніться до дилера, щоб при- дбати антивібраційні аксесу- ари (наприклад, ручки).

Уникайте роботи з пристро- єм за температури нижче 10 °C. У плані роботи визначте,442482_a 367

як можна обмежити вібра- ційне навантаження.

навантаження Деякого акустичного наванта- ження, спричиненого цим при- строєм, не можна уникнути. Виконуйте шумні роботи у встановлені і визначені термі- ни. За потреби слід враховува- ти вказівки щодо «тихих го- дин» і обмежувати тривалість роботи найбільш необхідною. Для забезпечення особистого захисту та захисту осіб, які пе- ребувають поблизу, необхідно носити навушники.

безпеки для акумулятора й зарядного пристрою Дотримуйтеся правил техніки безпеки в окремих посібниках із експлуатації під час викори- стання акумулятора та заряд- ного пристрою.

Посібник користувача 441630: Літій-іонний акуму- лятор B150 Li (B05-3640), B200 Li (B05-3650)

Посібник користувача 441633: Зарядний пристрій C130 Li (C05-4230) 4 МОНТАЖ Складання: Див. мал. (02) - (04). ПОПЕРЕДЖЕННЯ! Небезпека через неповний монтаж! Використання пристрою, змонтовано- го не в повному обсязі, може призве- сти до серйозних травм.

Пристрій слід використовувати тільки за умови завершення мон- тажу в повному обсязі!

Акумулятор слід вставляти в при- стрій тільки за умови завершення монтажу в повному обсязі!

Перед увімкненням перевірити на- явність та функціональність всіх запобіжних й захисних пристроїв! 5 ВВЕДЕННЯ В ЕКСПЛУАТАЦІЮ

5.1 Заряджання акумулятора (05)

Акумулятор і зарядний пристрій йдуть в комплекті тільки з деякими позиція- ми, див. технічні характеристики далі в цьому посібнику користувача. Дозволено використання таких літій-іонних а- кумуляторів і зарядних пристроїв від AL-KO: Виріб Найменування № за-

C130 Li (C05-4230) 113281 Акумулятор частково заряджено! Акумулятор слід повністю зарядити перед першим вико- ристанням. Акумулятор можна заряджати на будь-якому рівні заряду акумулятора. Перери- вання зарядження не впливає на стан акуму-

Більш детальна інформація знахо- диться в окремих посібниках для аку- мулятора та зарядного пристрою.UA 368 42.9 Li – 42.9 Li SP – 46.9 Li SP Введення в експлуатацію

Пожежонебезпека під час заряд-

Нагрівання зарядного пристрою може призвести до пожежі, якщо його по- ставити на легкозаймисті поверхні і не забезпечити достатню вентиляцію.

Завжди використовуйте зарядний пристрій на негорючій поверхні й у негорючому середовищі.

За потреби: Звільніть вентиляційні

стрій (05/2), а штекер (05/3) в розетку. Аку- мулятор почне заряджатися, а світлодіод- ний індикатор робочого стану (05/4) почне блимати зеленим кольором.

2. Стежте за світлодіодним індикатором

(05/4). Повне заряджання за повного заря- ду триває приблизно 1,5–2,0години. Про- цес заряджання припиняється автоматич- но, коли акумулятор буде повністю заря- джено. Світлодіодний індикатор (05/4) по- стійно світиться зеленим кольором.

3. Вийняти штекер (05/3), коли світлодіодний

індикатор (05/4) почне світитися зеленим

4. Натисніть та утримуйте натиснутою кнопку

з фіксацією на нижній стороні акумулято-

5. Вийміть акумулятор (05/1) із зарядного

пристрою (05/2). Індикатори рівня заряду на зарядному пристрої (06) Світлодіодний індикатор (06/1) на зарядному пристрої вказує на рівень заряду акумулятора та робочий стан зарядного пристрою. Симво- ли (06/2) на зарядному пристрої наочно вказу- ють на цей стан:

Світлодіодний індикатор та рі- вень заряду Світлодіодний індикатор світиться зеленим кольором: акумулятор повністю заряджений. Світлодіодний індикатор блимає зеленим кольором: акумулятор за- ряджається.

Світлодіодний індикатор та рі- вень заряду Світлодіодний індикатор світиться червоним кольором: в зарядному пристрої немає акумулятора. Світлодіодний індикатор блимає червоним кольором: акумулятор перегрівся та не заряджається.

5.2 Визначення рівня заряду акумулятора

(07) На передній частині акумулятора міститься панель керування з кнопкою (07/1) і світлоді- одними індикаторами рівня потужності (від 07/2 до 07/5).

1. Натисніть кнопку (07/1). Індикатори заряду

акумулятора запаляться залежно від рівня заряду акумулятора.

2. Визначте рівень заряду, див. розділ «Інди-

катори рівня заряду акумулятора». Індикатори рівня заряду акумулятора

Рівень заряду акумулятора

(07/2) Акумулятор повністю зарядже- ний, тобто на 100 %.

(07/3) Рівень заряду акумулятора ви- ще 50 %.

(07/4) Рівень заряду акумулятора нижче 50 %.

(07/5) Акумулятор розряджено або він переохолодився/перегрівся.442482_a 369 Експлуатація

5.3 Встановлення та виймання

Небезпека пошкодження акумуля-

Якщо після використання акумулятор залишити в пристрої, це може призве- сти до пошкодження акумулятора.

Одразу після використання акуму- лятор слід вийняти з пристрою та зберігати в захищеному від впливу низьких температур місті.

Акумулятор слід вставляти в при- стрій безпосередньо перед вико-

Встановлення акумулятора

1. Відкрийте кришку (08/1) акумуляторного

ляторний відсік до клацання (08/b).

3. Закрити кришку акумуляторного відсіку.

Виймання акумулятора

1. Натисніть та утримуйте натиснутою кнопку

розблокування на акумуляторі.

2. Вийміть акумулятор (08/2).

5.4 Увімкнення та вимкнення

живлення(09) За допомогою запобіжного торцевого ключа для замка-вимикача на акумуляторному відсі- ку можна підключати та відключати живлення всього пристрою. ПОПЕРЕДЖЕННЯ! Небезпека травмування Несанкціоноване увімкнення може привести до серйозних травм.

Завжди перед перервами та те- хобслуговуванням: Вимкніть при- стрій та вийміть запобіжний торце-

1. Відкрийте кришку (09/1) акумуляторного

2. Вставте запобіжний торцевий ключ (09/2)

(09/b). Це забезпечує пристрій напругою живлення, але пристрій ще не починає функціонувати.

3. Закрити кришку акумуляторного відсіку.

4. Увімкнути пристрій: Запустіть двигун див.

pозділ 6.2 "Запуск та зупинка двигу- на(11)", сторінка370. Вимкнення живлення

1. Вийміть запобіжний торцевий ключ (09/2).

2. Одразу після використання акумулятор

слід вийняти з пристрою, зарядити та збе- рігати в захищеному від впливу низьких температур місті. Наступного разу акуму- лятор слід вставляти в пристрій безпосе- редньо перед використанням. 6 ЕКСПЛУАТАЦІЯ ПОПЕРЕДЖЕННЯ! Небезпека через неповний монтаж! Використання пристрою, змонтовано- го не в повному обсязі, може призве- сти до серйозних травм.

Пристрій слід використовувати тільки за умови завершення мон- тажу в повному обсязі!

Акумулятор слід вставляти в при- стрій тільки за умови завершення монтажу в повному обсязі!

Перед увімкненням перевірити на- явність та функціональність всіх запобіжних й захисних пристроїв!

6.1 Налаштування висоти зрізу (10)

Небезпека порізів! Небезпека порізів у разі контакту рук із працюючим косильним механізмом.

Налаштовуйте висоту зрізу тільки з вимкненим двигуном і зупиненим косильним механізмом.

1. Злегка притисніть (10/a) важіль (10/1) назо-

вні і утримуйте, щоб розблокувати його.

Для низької трави поверніть (10/b) ва- жіль в напрямку переднього колеса, мі- німальний рівень 1: 3см

Для високої трави поверніть (10/c) ва- жіль в напрямку заднього колеса, мак- симальний рівень 6: 7,5 см

2. Відпустіть важіль до упору в потрібне по-

ложення.UA 370 42.9 Li – 42.9 Li SP – 46.9 Li SP Експлуатація

6.2 Запуск та зупинка двигуна(11)

Небезпека пошкодження пристрою Внаслідок багаторазового увімкнення та вимкнення двигуна, які дуже часто повторюються, двигун може бути по-

Двигун слід увімкнути тільки після повної зупинки косильного меха-

1. Натисніть кнопку пуску (11/1) і утримуйте її

2. Притисніть (11/b) запобіжну дугу (11/2) до

направляючої балки (11/3). Запуск двигуна та косильного механізму.

3. Відпустіть кнопку пуску (11/1) і утримуйте

запобіжну дугу (11/2).

Запобіжна скоба не фіксується. На- прямну балку слід міцно утримувати протягом всього процесу обробки га-

1. Відпустіть запобіжну дугу (11/2). Вона ав-

томатично повертається в нульове поло-

Двигун миттєво зупиниться. Косильний меха- нізм деякий час продовжує інерційне обертан- ня, потім зупиняється.

Небезпека порізів! Контакт із косильним механізмом, який обертається по інерції, може ста- ти причиною різаних ран.

Необхідно дочекатися повної зу- пинки косильного механізму.

6.3 Косіння з травозбірником (12, 13)

Пристрій можна використовувати з травозбір- ником або без нього. Встановіть травозбірник

1. Зупиніть двигун див. pозділ 6.2 "Запуск та

зупинка двигуна(11)", сторінка370.

2. Підніміть (12/a) відбивний щиток (12/1).

3. Встановіть (12/b) травозбірник (12/2).

4. Опустіть відбивний щиток.

Перевірка наповнення (13) Полотно (13/1) для індикації рівня наповнення випинається догори (13/a) під впливом потоку повітря під час косіння. Якщо травозбірник на- повнений, полотно опускається вниз. Необхід- но спорожнити травозбірник. Навішування і спорожнення травозбірника

Небезпека порізів! Небезпека порізів у разі контакту рук із працюючим косильним механізмом.

Знімайте травозбірник тільки тоді, коли косильний механізм знахо- диться в нерухомому стані.

Під час спорожнення травозбірника також очищайте випускні отвори інди- катора рівня наповнення, щоб забез- печити належну працездатність.

1. Зупиніть двигун див. pозділ 6.2 "Запуск та

зупинка двигуна(11)", сторінка370.

2. Підніміть відбивний щиток (12/1).

3. Вийміть травозбірник (12/2) і потягніть на-

4. Спорожніть травозбірник.

5. Очистіть випускні отвори (13/2) під полот-

ном індикатора рівня наповнення.

6. Встановіть травозбірник (див. вище).

6.4 Увімкнення та вимкнення колісного

Колісний привід можна увімкнути тіль- ки при працюючому двигуні. Увімкнення колісного приводу

1. Увімкніть пристрій і запустіть двигун.

2. Притисніть важіль колісного приводу (14/1)

до направляючої балки (14/2) і утримуйте їх (14/a). Важіль колісного приводу не фік-

Вимкнення колісного приводу

1. Відпустіть (14/b) важіль колісного приводу

(14/1). Вона автоматично повертається в нульове положення.442482_a 371 Вказівки з використання

6.5 Мульчування клином для

мульчування [46.9 Li SP] (15, 16) Під час мульчування матеріал, що зрізається, не збирається, а залишається на траві. Муль- ча захищає ґрунт від висихання і забезпечує її живильними речовинами. Кращі результати досягаються при регулярному скошуванні при- бл. на 2 см. Швидко гниє тільки молода трава з м'якою листовою тканиною.

Висота трави перед мульчуванням: макс. 8

Висота трави після мульчування: мін. 4 см.

Налаштуйте крокову швидкість відпо- відно до мульчування, та не рухайте- ся занадто швидко. Встановлення клина для мульчування

Небезпека порізів! Небезпека порізів у разі контакту рук із працюючим косильним механізмом.

Перед встановленням або вида- ленням клина для мульчування вимкніть пристрій і витягніть запо- біжний торцевий ключ.

1. Вимкнення пристрою: Поверніть запобіж-

ний торцевий ключ в положення «0» і зні-

2. Дочекайтеся зупинки косильного механіз-

3. Зніміть травозбірник.

4. Підніміть відбивну заслінку (15/1) і встано-

віть (15/a) клин для мульчування (15/2) у відкидний патрубок (15/3). Фіксатор має за- блокуватися.

Небезпека пошкодження пристрою Якщо клин для мульчування не зафік- совано, він та косильний механізм мо- жуть бути пошкоджені.

Переконайтеся, що фіксатор за-

Зняття клина для мульчування

1. Вимкнення пристрою: Поверніть запобіж-

ний торцевий ключ в положення «0» і зні-

2. Дочекайтеся зупинки косильного механіз-

3. Підніміть відбивну заслінку.

4. Розблокуйте фіксатор (16/1) клина для

5. Вийміть (16/b) клина для мульчування

(16/2). 7 ВКАЗІВКИ З ВИКОРИСТАННЯ Дотримуйтеся правил техніки безпеки (Прави- ла техніки безпеки).

Дотримуйтеся місцевих приписів що- до використання газонокосарки.

Приберіть із газону сторонні предмети, які знаходяться в робочій зоні.

Косіть тільки при хорошому освітленні.

Косіть тільки гострим ножем.

Керувати пристроєм слід тільки тримаю- чись за напрямна балка.

Переміщення пристрою по газону слід здійснювати у повільному темпі.

Пристрій завжди слід переміщати поперек схилу. Заборонено використовувати газо- нокосарку на схилах із нахилом більше 10°, а також працювати, рухаючись під го- ру або вниз. Дотримуйтесь особливої обе- режності під час зміни робочого напрямку. Ріжуча здатність або термін служби акумуляторів

Ріжуча здатність або площа, яка може бу- ти скошена, залежать від характеристик газону. На ріжучу здатність впливають такі фактори, як щільність трави, вибрана ви- сота зрізання та вологість газону.

Оптимальний час роботи досягається за рахунок частого скошування, а отже, під- тримки низької висоти газону.

Часте вмикання та вимикання газоноко- сарки під час косіння також зменшує ріжу- чу здатність, як і неповністю заряджений а-

Увімкнення приводу коліс зменшує ріжучу здатність і термін служби акумулятора.

Щоб оптимізувати ріжучу здатність, реко- мендуємо часто косити газон, встановлю- вати висоту зрізання та переміщати при- стрій в повільному темпі.UA 372 42.9 Li – 42.9 Li SP – 46.9 Li SP Технічне обслуговування та догляд

Ріжуча здатність в м² при 100% заряді аку-

Щоб продовжити термін служби, мож- на придбати додатковий акумулятор. Поради щодо косіння

Висота зрізу трави залишається на рівні 3-5см, не виконуйте косіння на рівні, який перевищує половину від цього значення.

Не перевантажуйте газонокосарку! У разі довгої та важкої трави частота обертання помітно знижується, а висота зрізання тра- ви підвищується, і доводиться косити кіль-

Вітер і сонце можуть висушити газон після косіння, тому косіть у кінці дня. 8 ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ ТА

ПОПЕРЕДЖЕННЯ! Небезпека порізів! Небезпека отримання різаних ран під час контакту з гострими рухомими де- талями пристрою і ріжучим інструмен-

Завжди вимикайте пристрій перед технічним і сервісним обслугову- ванням та очищенням. Вийміть а-

Завжди носіть захисні рукавиці під час технічного обслуговування, догляду та очищення.

8.1 Періодичні роботи з технічного

Переконайтеся, що всі гайки, болти та гвинти щільно затягнуто, а пристрій знахо- диться в безпечному робочому стані.

Регулярно перевіряйте працездатність і зношення травозбірника.

8.2 Очищення пристрою та косильного

Небезпека через потрапляння води Потрапляння води на пристрій при- зводить до короткого замикання та по- шкодження електричних компонентів.

Уникайте потрапляння бризок во- ди на пристрій.

Для очищення пристрою слід ви- користовувати щітку.

1. Зупиніть двигун (див. pозділ 6.2 "Запуск

та зупинка двигуна(11)", сторінка370).

2. Вийміть акумулятор.

3. Зніміть травозбірник.

4. Нахиліть пристрій в сторону і очистіть ко-

сильний механізм щіткою з ручкою або

8.3 Перевірка та заміна ножа

ПОПЕРЕДЖЕННЯ! Серйозні травми від рухомих дета-

Зношений, потрісканий або пошкодже- ний ніж може зламатися, а його деталі можуть стати небезпечними снаряда-

Регулярно перевіряйте ніж на предмет пошкоджень.

Не використовуйте газонокосарку, якщо ніж зношений або пошкодже-

Заточувати або замінювати тупий або пошкоджений ніж дозволено тільки працівникам сервісного цен- тру AL-KO або авторизованого ди-

Щоб уникнути вібрації, ніж і ножовий гвинт завжди слід замінювати разом.

Перезаточуваний ніж повинен бути зба- лансований. Розбалансування ножа може призвести до сильної вібрації та пошко- дження пристрою.

8.4 Налаштування боуденівського троса

колісного приводу (17) Якщо при працюючому двигуні колісний привід вже не вмикається, боуденівський трос став надто довгим і його слід натягнути.442482_a 373 Усунення несправностей

Небезпека травмування Гострі та рухомі частини пристрою (наприклад, ріжучі ножі), а також газо- нокосарка, що раптово наблизилася, можуть призвести до травм.

Регулюйте боуденівський трос тільки, якщо двигун вимкнений.

1. Вимкніть пристрій і дочекайтесь зупинки

косильного механізму.

2. Поверніть регульовану частину (17/1) на

боуденівському тросі у напрямку стрілки (17/a).

3. Щоб перевірити налаштування, запустіть

двигун та увімкніть колісний привід.

4. Якщо колісний привід все ще не працює,

принесіть газонокосарку до сервісного центру або авторизованої майстерні.

ПОПЕРЕДЖЕННЯ! Небезпека травмування під час ре- монтних робіт Неналежний ремонт може привести до серйозних травм і порушень нор- мальної роботи.

Технічне обслуговування потрібно проводити лише в сервісних цен- трах AL-KO або авторизованих майстернях! У таких випадках звертайтеся в сервісний центр AL-KO:

Двигун запускається.

Під пристрій потрапив сторонній предмет.

Ніж і (або) вал двигуна зігнуті.

Пристрій вібрує та працює з перебоями.

Акумулятор витікає або пошкоджений. 9 УСУНЕННЯ НЕСПРАВНОСТЕЙ

Небезпека травмування Рухомі деталі та деталі з гострими краями можуть призвести до травм.

Завжди носіть захисні рукавиці під час технічного і сервісного обслу- говування та очищення!

У разі виникнення пошкоджень, які не зазначені в цій таблиці, або пошко- джень, з якими користувач не може впоратися сам, слід звернутися до на- шої служби підтримки. Несправність Причина Усунення Двигун не працює. Запобіжний торцевий ключ не вставляється у замок-ви-

Вставте запобіжний ключ в вимикач із ключем до клацання. Акумулятор відсутній або не- правильно встановлений. Правильно встановіть акумулятор. Акумулятор розряджений. Зарядіть акумулятор. Ніж закупорений.

Усуньте закупорювання ножа.

Запустіть пристрій на низькому газоні. Пошкоджено кабель або ви-

Не використовуйте пристрій! Зверніться до сервісного центру компанії AL-KO. Потужність двигу- на знижується. Акумулятор розряджений. Зарядіть акумулятор. Ніж затупився. Зверніться за заточуванням ножа в сер- вісний центр AL-KO.UA 374 42.9 Li – 42.9 Li SP – 46.9 Li SP Усунення несправностей Несправність Причина Усунення Занадто багато трави в роз- вантажувальному отворі.

Очистіть відбивний щиток. Двигун зупиняєть- ся під час скошу-

Ніж затупився. Зверніться за заточуванням ножа в сер- вісний центр AL-KO. Двигун перевантажений. Вимкніть пристрій, встановіть його на плоску поверхню або на низьку траву, і знову запустіть. Травозбірник недо- статньо заповне-

Газон вологий. Дайте газону висохнути. Травозбірник забитий. Очистіть сітку травозбірника. Занадто багато трави в роз- вантажувальному каналі або

Очистіть розвантажувальний канал а-

Відрегулюйте висоту зрізання трави. Ніж затупився. Зверніться за заточуванням ножа в сер- вісний центр AL-KO. Тривалість роботи від акумулятора суттєво знизилася. Занадто низька висота зрі-

Установіть бажану висоту зрізання. Трава занадто висока або надто волога. Відкладіть скошування, поки не підсохне трава, і установіть більшу висоту зрізан-

Занадто висока швидкість скошування.

Зменшіть швидкість косіння

Очистіть розвантажувальний канал / корпус, щоб ніж вільно обертався. Травозбірник заповнений. Спорожніть травозбірник і очистіть роз- вантажувальний канал. Термін служби акумулятора завершився. Замініть акумулятор. Використовуйте ли- ше оригінальні запчастини від виробника. Акумулятор не за- ряджається. Контакти акумулятора за-

Очистіть контакти акумулятора немета- левим предметом та обробити спреєм для контактів. Увага! Не замикайте контакти акуму- лятора металевими предметами! Несправність акумулятора а- бо зарядного пристрою. Замовте запасні частини у AL-KO. Акумулятор занадто гарячій. Дочекайтеся охолодження акумулятора.442482_a 375 Транспортування 10 ТРАНСПОРТУВАННЯ

Номінальна потужність акумулятора складає більше 100 Вт·год! Тому слід дотримуватись наступних правил транспортування! Літій-іонний акумулятор підлягає закону про перевезення небезпечних вантажів, але його можна транспортувати за спрощених умов:

з метою приватного використання користу- вачі можуть транспортувати акумулятор дорожнім транспортом без будь-яких до- даткових заходів безпеки, але в упаковці для роздрібного продажу;

Комерційні користувачі, які виконують пе- ревезення в зв'язку зі своєю основною ді- яльністю (наприклад, поставки на буді- вельні майданчики або місця навантажен- ня та з них), можуть також скористатися цим спрощенням. В обох вищезгаданих випадках слід вжити примусових заходів, щоб запобігти витоку вмісту. В інших випадках слід суворо дотриму- ватися правил про небезпечні вантажі! Недо- тримання загрожує відправнику і, можливо, пе- ревізнику суворим покаранням. Інші вказівки щодо транспортування та

Транспортувати та надсилати літій-іонні а- кумулятори дозволяється тільки у неушко- дженому стані!

Для транспортування акумулятора вико- ристовувати виключно оригінальну упаков- ку або відповідну упаковку для небезпеч- ного вантажу (не стосується акумуляторів з номінальною потужністю менше 100Вт·год).

Необхідно заклеїти відкриті контакти аку- мулятора, щоб уникнути короткого зами-

Необхідно захистити акумулятор від ковзання всередині упаковки, щоб уникну- ти пошкоджень.

В разі транспортування або надсилання необхідно перевірити правильність марку- вання та документації відвантаження (на- приклад, кур'єрською або експедиторської

Необхідно заздалегідь дізнатися, чи мож- ливе транспортування з обраним поста- чальником послуг, і повідомити про надси-

Рекомендуємо звернутися до фахівця з небез- печних вантажів для підготування пристрою до надсилання. Слід дотримуватися будь-яких діючих національних приписів. 11 ЗБЕРІГАННЯ Після кожного використання ретельно очи- щайте пристрій і за потреби встановлюйте всі захисні кришки. Зберігайте пристрій у сухому місці, що закривається, недоступному для ді-

11.1 Зберігання акумуляторної

Небезпека травмування Якщо під час зберігання пристрій до- ступний для дітей та неуповноваже- них користувачів, це може призвести

Пристрій слід зберігати у недо- ступному для дітей та некомпе- тентних осіб місці.

Зберігайте пристрій тільки з вида- леними акумуляторами.

1. Вимкнення пристрою: Вийміть запобіжний

2. Налаштуйте висоту зрізання на макси-

мально високий рівень.

3. Вийміть акумулятор.

4. Дайте двигуну охолонути.

5. Ретельно очистіть пристрій.

6. Для захисту від корозії на всі металеві де-

талі нанесіть тонкий шар масла або силі-

7. Складіть напрямну балку.

8. Зберігайте пристрій в сухому, чистому та

захищеному від впливу низьких темпера- тур місці. Для захисту від пилу накрийте повітропроникним тентом. З метою запобі- гання накопиченню вологи не слід вико- ристовувати поліетиленову плівку.UA 376 42.9 Li – 42.9 Li SP – 46.9 Li SP

11.2 Зберігання акумулятора та зарядного

Вибухо- та пожежонебезпека! Вибух акумулятора призведе до смер- ті або серйозних травм в результаті зберігання біля відкритого полум'я а- бо джерел тепла.

Зберігайте акумулятор у прохо- лодному та сухому місці, якнайда- лі від відкритого полум'я або дже-

Завдяки автоматичному розпізнаван- ню рівня заряду під час заряджання а- кумулятор захищено від переванта- ження і, таким чином, може залишати- ся в зарядному пристрої протягом певного часу, але не постійно.

Дотримуватись окремих правил техні- ки безпеки при використанні акумуля- тора та зарядного пристрою.

Зберігайте акумулятор в сухому та захи- щеному від впливу мінусових температур приміщенні при температурі від 0 до 25°C. Під час зберігання акумулятор має бути заряджений на 40 - 60%.

Щоб уникнути короткого замикання акуму- лятор не слід зберігати поблизу металевих предметів або предметів, що містять кис-

12 УТИЛІЗАЦІЯ Вказівки щодо електричного і електронного обладнання (ElektroG)

Електронні та електричні пристрої не належать до звичайних побутових відходів. Їх слід збирати та викидати

Використані батарейки або акумулятори, які вже не використовуються в старому пристрої, слід бути видалені перед вики- данням! Їхня утилізація регулюється зако- ном про акумулятори.

Власники або користувачі електричного та електронного обладнання зобов'язуються повертати його відповідно до законодав- ства після використання.

Кінцевий користувач несе відповідальність за стирання своїх персональних даних зі старого обладнання перед утилізацією! Символ з перекресленого смітника означає, що електричні та електронні пристрої заборо- нено утилізувати разом з іншими побутовими

Електричні та електронні пристрої можна без- коштовно в таких місцях:

Державна служба з видалення або збору (наприклад, муніципальні склади)

Магазини електрообладнання (стаціонарні та інтернет-магазини) за умови, що про- давці зобов'язані приймати їх чи пропону- вати їх на добровільній основі. Ці заяви застосовуються тільки для пристроїв, встановлених і проданих у країнах Європей- ського Союзу, відповідно до Директиви ЄС 2012/19/ЄC. У країнах за межами Європей- ського Союзу можуть діяти інші правила щодо утилізації електричних та електронних при-

Примітки щодо закону про акумулятори (BattG)

Старі батареї та акумулятори не на- лежать до звичайних побутових від- ходів. Їх слід збирати та викидати ок-

Див. інформацію про безпечне видалення батарей або акумуляторів із електричного чи електронного пристрою, а також інфор- мацію про тип використовуваної системи (наприклад, хімічний тип), у посібнику з експлуатації або встановлення.

Власники або користувачі батарей або а- кумуляторів зобов'язуються повертати йо- го відповідно до законодавства після вико- ристання. Повернення обмежується поста- чанням невеликих кількостей. Старі батареї можуть містити шкідливі речови- ни або важкі метали, які можуть завдати шко- ди довкіллю і здоров'ю. Утилізація відпрацьо- ваних батарей і використання ресурсів, що містяться в них, сприяє захисту цих двох важ- ливих активів. Символ з перекресленого смітника означає, що батареї та акумулятори заборонено утилі- зувати разом з іншими побутовими відходами.442482_a 377 Сервісне обслуговування Крім того, під смітником є символи Hg, Cd або Pb, що виглядають таким чином:

Hg: батарея містить понад 0,0005% ртуті

Cd: батарея містить понад 0,002% кадмію

Pb: батарея містить понад 0,004% свинцю Акумулятори та батареї можна безкоштовно в таких місцях:

Державна служба з видалення або збору (наприклад, муніципальні склади)

Магазини батарей і акумуляторів

пункт збору загальної системи повернення відпрацьованих акумуляторів

пункт збору виробника (якщо він не є чле- ном загальної системи повернення) Ці заяви застосовуються тільки для акумуля- торів і батарей, встановлених і проданих у країнах Європейського Союзу, відповідно до Директиви ЄС 2006/66/ЄC. У країнах за межа- ми Європейського Союзу можуть діяти інші правила щодо утилізації акумуляторів і бата-

13 СЕРВІСНЕ ОБСЛУГОВУВАННЯ Якщо у вас є питання щодо гарантії, ремонту або запасних частин, зверніться в найближчий сервісний центр AL-KO. Адресу можна знайти в Інтернеті за посиланням: www.al-ko.com/service-contacts 14 ГАРАНТІЯ До закінчення строку давності рекламацій, установленого за законом, виробник усуває можливі дефекти матеріалу чи виробничий брак шляхом ремонту або заміни (на свій вибір). Строк дав- ності визначається законодавством країни, у якій прилад було куплено. Гарантія зберігається лише за таких умов:

Дотримуйтеся цього посібника з експлуата-

Використання приладу за призначенням

Використання оригінальних запчастин Гарантія анулюється за таких умов:

Самовільна зміна технічних характеристик

Використання не за призначенням Гарантія не поширюється на:

Пошкодження лакофарбового покриття, спричинене звичайним зношуванням

частини, що зношуються, позначені у відомості запасних частин рамкою; xxxxxx (x) Відлік гарантійного терміну розпочинається з дати придбання виробу першим кінцевим спожива- чем. Дата придбання вказана в чеку. У разі виникнення гарантійного випадку зверніться з цією заявою та оригіналом квитанції, що підтверджує покупку, до свого дилера або в найближчу авто- ризовану сервісну службу. Це гарантійне зобов’язання не змінює встановлені законом претензії покупця до продавця.UA 378 42.9 Li – 42.9 Li SP – 46.9 Li SP Переклад оригінальної декларації відповідності стандартам ЄК/ЄС 15 ПЕРЕКЛАД ОРИГІНАЛЬНОЇ ДЕКЛАРАЦІЇ ВІДПОВІДНОСТІ СТАНДАРТАМ ЄК/ЄС Ми заявляємо з повною відповідальністю, що цей виріб у формі, в якій він представлений на ринку, відповідає вимогам гармонізованих Директив ЄС, стандартів безпеки ЄС і застосовних до нього стандартів.

Акумуляторна газоноко-

Серійний номер G1043011

Рівень звукової потуж-

EN ISO 3744 виміряний/гарантований

93,3дБ(A) / 96 дБ(A) Директиви ЄС 2006/42/EC 2014/30/EU 2000/14/EC 2011/65/EU Оцінка відповідності 2000/14/EC Annex VI Уповноважений орган сер-

94,2дБ(A) / 96 дБ(A)442482_a 379 Переклад оригінальної декларації відповідності стандартам ЄК/ЄСAL-KO GERÄTE GmbH | Head Quarter | Ichenhauser Str. 14 | 89359 Kötz | Deutschland Telefon: (+49)8221/203-0 | Telefax: (+49)8221/203-8199 | www.al-ko.com AL-KO Service: www.al-ko.com/service-contacts
