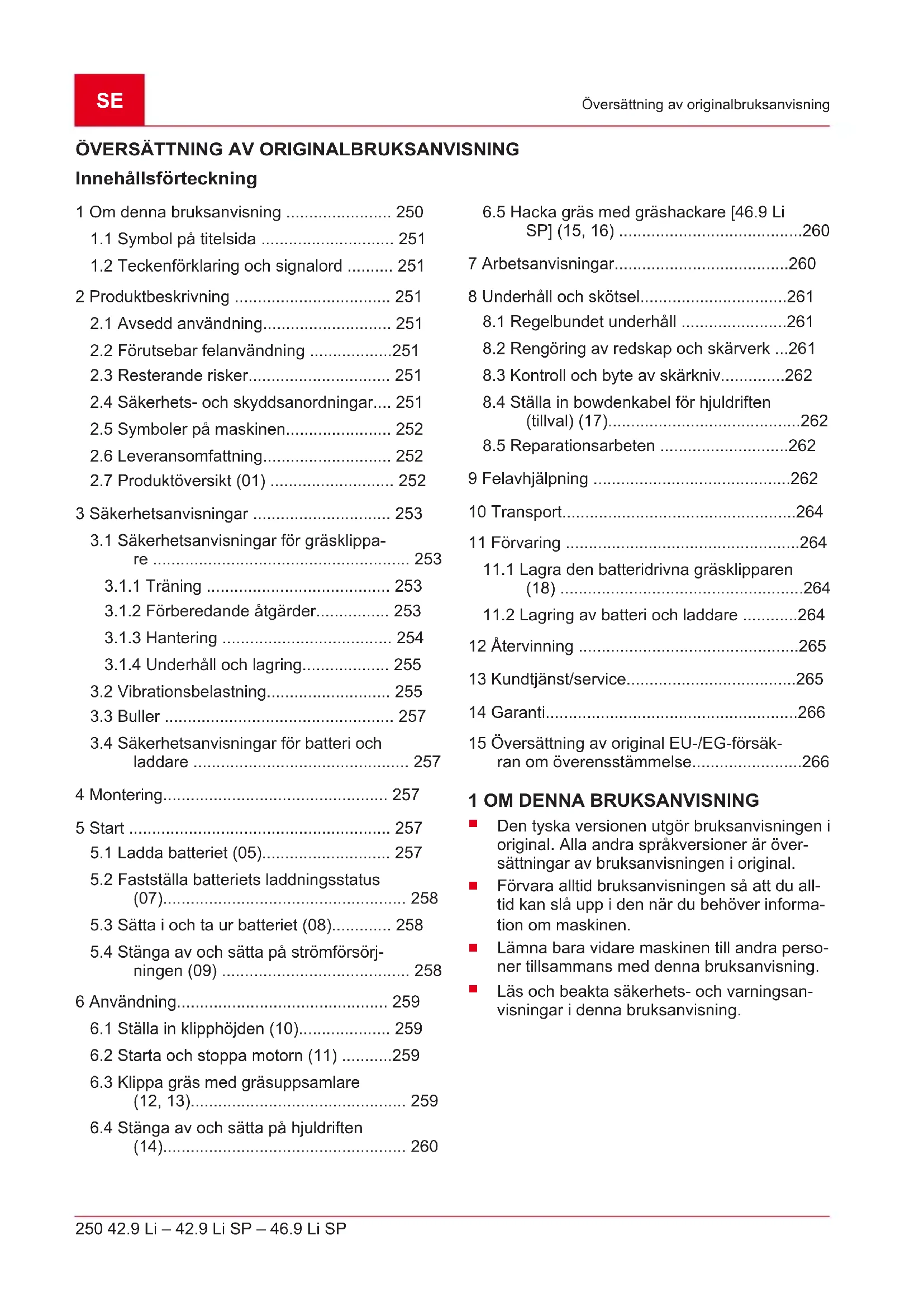

Innehållsförteckning 1 Om denna bruksanvisning ....................... 250

1.1 Symbol på titelsida ............................. 251

1.2 Teckenförklaring och signalord .......... 251

2.2 Förutsebar felanvändning ..................251

2.3 Resterande risker............................... 251

2.4 Säkerhets- och skyddsanordningar.... 251

3.1 Säkerhetsanvisningar för gräsklippa-

3.1.2 Förberedande åtgärder................ 253

3.1.3 Hantering ..................................... 254

3.1.4 Underhåll och lagring................... 255

3.4 Säkerhetsanvisningar för batteri och

5.2 Fastställa batteriets laddningsstatus

(07)..................................................... 258

5.3 Sätta i och ta ur batteriet (08)............. 258

5.4 Stänga av och sätta på strömförsörj-

ningen (09) ......................................... 258 6 Användning.............................................. 259

6.1 Ställa in klipphöjden (10).................... 259

6.2 Starta och stoppa motorn (11) ...........259

6.4 Stänga av och sätta på hjuldriften

(14)..................................................... 260

6.5 Hacka gräs med gräshackare [46.9 Li

8.2 Rengöring av redskap och skärverk ...261

8.3 Kontroll och byte av skärkniv..............262

8.4 Ställa in bowdenkabel för hjuldriften

11.2 Lagring av batteri och laddare ............264

Den tyska versionen utgör bruksanvisningen i original. Alla andra språkversioner är över- sättningar av bruksanvisningen i original.

Förvara alltid bruksanvisningen så att du all- tid kan slå upp i den när du behöver informa- tion om maskinen.

Lämna bara vidare maskinen till andra perso- ner tillsammans med denna bruksanvisning.

Läs och beakta säkerhets- och varningsan- visningar i denna bruksanvisning.442482_a 251 Produktbeskrivning

1.1 Symbol på titelsida

Symbol Betydelse Det är viktigt att läsa igenom denna bruksanvisning noggrant före drift- tagningen. Detta är en förutsättning för en säker hantering utan pro- blem. Bruksanvisning

Hantera litiumjonbatterier försiktigt! Beakta i synnerhet anvisningarna om transport, lagring och avfalls- hantering i denna instruktionsbok!

1.2 Teckenförklaring och signalord

FARA! Anger en omedelbart farlig situation, som om den inte undviks, kan leda till dödsfall eller svåra personskador. VARNING! Anger en potentiellt farlig situation, som om den inte undviks, kan leda till döds- fall eller svåra personskador. OBSERVERA! Anger en potentiellt farlig situation, som om den inte undviks, kan leda till mindre eller medelsvåra personskador. OBS! Anger en situation, som om den inte undviks, kan leda till materiella skador. ANMÄRKNING Speciella anvisningar för bättre förståel- se och handhavande. 2 PRODUKTBESKRIVNING

2.1 Avsedd användning

Denna apparat är avsedd för att klippa privata gräsmattor och får bara användas på torra gräs- mattor. All annan användning anses som icke avsedd användning. Man får endast arbeta med redska- pet när det är komplett monterat. Denna maskin är endast avsedd för användning på privat område. Varje annan användning samt otillåtna om- och tillbyggnader betraktas som stri- dande mot ändamålet och har till följd att garantin upphävs, överensstämmelsen (CE-märkning) går förlorad och varje ansvar för skador på använda- ren eller tredje part avvisas av tillverkaren.

2.2 Förutsebar felanvändning

Maskinen är inte konstruerad för yrkesmässig an- vändning, t.ex. i allmänna parker, sportanlägg- ningar eller jord- och skogsbruk.

Använd inte redskapet vid regn och/eller på våt gräsmatta.

Säkerhetsanordningar får inte demonteras el- ler sättas ur funktion.

2.3 Resterande risker

Även vid korrekt användning av redskapet finns det alltid kvarvarande risker som inte helt kan eli- mineras. Beroende på hur redskapet används kan man av dess typ och konstruktion förutse föl- jande risker:

Avskuret gräs, jord och småsten slungas iväg.

Inandning av klippningspartiklar om man inte bär andningsskydd.

Skärskador vid beröring av roterande skärk- niv.

2.4 Säkerhets- och skyddsanordningar

VARNING! Skaderisk Defekta och förbikopplade säkerhets- och skyddsanordningar kan leda till svå- ra kroppsskador.

Se till att reparera eventuella skada- de säkerhets- och skyddsanordning- ar.

Sätt aldrig säkerhets- och skyddsan- ordningar ur funktion!. Nyckelbrytare med säkerhetshylsnyckel Säkerhetshylsnyckeln är till för att förhindra oav- siktligt start av redskapet. Efter frånkoppling och före underhållsarbeten måste alltid säkerhetshyl- snyckel dras ut. Säkerhetsbygel Redskapet är utrustat med en säkerhetsbygel. Släpp bara säkerhetsbygeln vid fara. Då stannar motorn och skärverket med en gång.SE 252 42.9 Li – 42.9 Li SP – 46.9 Li SP Produktbeskrivning Startknapp För att kunna starta motorn med säkerhetsbygeln måste först startknappen aktiveras. Kollisionslucka Kollisionsluckan skyddar mot t.ex. klippningspar- tiklar och stenar som kan slungas ut.

2.5 Symboler på maskinen

Symbol Betydelse Var särskilt försiktig när du hanterar redskapet! Läs igenom bruksanvisningen innan du börjar använda redskapet! Risk för att föremål slungas ut! Se till att inga andra personer finns i farozonen. Håll händer och fötter på avstånd från skärverket! Dra alltid ut säkerhetshylsnyckeln före arbeten på redskapet! Skärkniven fortsätter gå efter det att gräsklipparen har stängts av. Berör först skärkniven när alla delar står stilla! Använd inte gräsklipparen när det regnar, lagra den inte utomhus! Ej tillämpligt, används endast på el- eller bensingräsklippare. Symbol Betydelse Ej tillämpligt, används endast på el- eller bensingräsklippare. Ej tillämpligt, används endast på el- eller bensingräsklippare. Ej tillämpligt, används endast på el- eller bensingräsklippare.

2.6 Leveransomfattning

ANMÄRKNING Batteri och laddare ingår endast i leve- ransen vid vissa artikelnummer, se tek- niska data i början av denna bruksanvis- ning. För modellen 46.9 Li SP kan en gräshackare be- ställas som tillbehör.

2.7 Produktöversikt (01)

Produktöversikten (01) ger en överblick över ma- skinen. Nr. Komponent 01/1 Startknapp 01/2 Säkerhetsbygel 01/3 Styrstång 01/4 Kopplingsbygel hjuldrivning* 01/5 Gräsuppsamlare 01/6 Klippanordning 01/7 Batterifack 01/8 Inställning av klipphöjd 01/9 Kollisionslucka 01/10 Nivåindikator 01/11 Batteriladdare** 01/12 Batteri** 01/13 Säkerhetshylsnyckel för nyckelbry- tare i batterifacket 01/14 Gräshackare***442482_a 253 Säkerhetsanvisningar

• Endast på 42.9 Li SP och 46.9 Li SP ** Se tekniska data beroende på artikelnummer. *** Kan beställas för 46.9 Li SP som tillbehör. 3 SÄKERHETSANVISNINGAR FARA! Livsfara och fara för mycket allvarliga personskador! Bristande kännedom om säkerhetsan- visningar och bruksanvisningar kan leda till allvarliga personskador och t.o.m. dödsfall.

Läs och beakta alla säkerhetsanvis- ningar och andra anvisningar i den- na bruksanvisning innan maskinen används.

Spara all bifogad dokumentation för framtida behov.

3.1 Säkerhetsanvisningar för

Läs igenom bruksanvisningen noggrant. Bekanta dig med manöverdonen och korrekt användning av redskapet.

Tillåt aldrig barn eller andra personer som inte känner till bruksanvisningen att använda gräsklipparen.

Håll uppsikt över barn så att de inte leker med red- skapet.

Barn får inte rengöra eller underhålla redskapet.

Lokala bestämmelser kan föreskriva en viss minimiål- der för användaren.

Detta redskap kan användas av personer med nedsatt fy- sisk, sensorisk eller mental förmåga eller brist på erfaren- het och kunskap om de hålls under uppsikt eller instrueras om säker användning av red- skapet och om de risker som kan uppstå.

Klipp aldrig när personer, spe- ciellt barn, eller djur vistas i närheten.

Tänk på att användaren är an- svarig för olycksfall med an- dra personer eller deras egen- dom.

Använd inte maskinen om du är påverkad av alkohol, dro- ger eller medicin.

3.1.2 Förberedande åtgärder

Bär alltid hårda skor och lång- byxor under drift. Använd inte redskapet barfota eller i lätta sandaler. Undvik att bara löst sittande kläder eller kläder med hängande snören eller bälten.

Kontrollera den terräng på vil- ken redskapet ska användas och ta bort alla föremål som skulle kunna fångas in av red- skapet och slungas iväg.

Kontrollera alltid före använd- ning av redskapet om skärkni- varna, fästbultarna och hela skärenheten är slitna eller skadade. För att förebyggaSE 254 42.9 Li – 42.9 Li SP – 46.9 Li SP Säkerhetsanvisningar obalans får slitna eller skada- de skärknivar och fästbultar endast bytas ut satsvis. Slitna eller skadade anvisningsskyl- tar måste bytas ut.

Klipp bara vid dagsljus eller vid god artificiell belysning.

Undvik – om möjligt – att an- vända redskapet när gräset är vått.

Se till att redskapet står stabilt i sluttningar.

Kör endast redskapet i gång- hastighet.

Klipp tvärs över sluttningen, aldrig uppåt eller nedåt.

Var särskilt försiktig när du ändrar körriktning i sluttning- en.

Klipp inte i mycket branta sluttningar.

Var särskilt försiktig när du vänder gräsklipparen eller drar den mot dig.

Stoppa skärkniven/skärknivar- na om gräsklipparen måste tippas för att flytta den över andra ytor än gräsytor och när du flyttar gräsklipparen från och till området som ska klip- pas.

Använd aldrig redskapet med skadade skyddsanordningar eller skyddsgaller eller utan monterade skyddsanordning- ar, t.ex. stötplåtar och/eller gräsuppsamlare. Skadade skyddsanordningar och -kåpor ska bytas ut, skyddsanord- ningar och -kåpor som saknas ska monteras korrekt.

Starta motorn försiktigt och enligt tillverkarens anvisning- ar. Se till att hålla tillräckligt avstånd mellan fötter och skärkniven/skärknivarna.

När motorn startas får gräs- klipparen inte tippas, om inte gräsklipparen måste lyftas vid förloppet. Om så är fallet får den endast tippas så långt som det är absolut nödvändigt och endast på den sida som är vänd bort från användaren.

Starta inte motorn när du står framför utkastet.

Sätt aldrig händer eller fötter vid eller under roterande de- lar. Håll dig alltid borta från ut- kastet.

Lyft och dra aldrig redskapet med motorn igång.

Stäng av motorn och dra ur säkerhetsnyckeln. Försäkra dig om att alla roterande delar har stannat helt:

varje gång du lämnar gräs- klipparen,442482_a 255 Säkerhetsanvisningar

innan du lossar blockering- ar eller åtgärdar tilltäpp- ningar i utkastet,

innan du kontrollerar, ren- gör eller utför arbete på gräsklippparen,

om den har kommit i kon- takt med ett främmande fö- remål. Kontrollera om det finns skador på gräsklippa- ren och genomför vid be- hov nödvändiga reparatio- ner innan du startar och ar- betar med gräsklipparen igen.

Om gräsklipparen börjar vi- brera ovanligt starkt krävs en omedelbar kontroll:

Genomför nödvändiga re- parationer på skadade de- lar.

Se till att alla muttrar, bultar och skruvar är hårt åtdrag- na.

Arbeta inte med redskapet vid dåligt väderlag, i synnerhet vid regn eller ett annalkande åskväder.

3.1.4 Underhåll och lagring

Se till att alla muttrar, bultar och skruvar sitter ordentligt och att redskapet är säkert att arbeta med.

Kontrollera gräsuppsamlaren regelbundet avseende slitage eller förlust av funktionalitet.

Byt av säkerhetskäl ut nedslit- na eller skadade delar.

Se på redskap med flera skärknivar till att en skärknivs rörelse kan leda till de andra skärknivarnas rotation.

Se vid inställning av redska- pet till att inga fingrar kläms mellan skärknivar i rörelse och fasta redskapsdelar.

Observera vid underhåll av skärknivarna att skärknivarna kan röra på sig även när spänningskällan är frånkopp- lad.

Byt av säkerhetskäl ut nedslit- na eller skadade delar. An- vänd endast originalreservde- lar och originaltillbehör.

Fara p.g.a. vibration Det faktiska vibrations- emissionsvärdet när redska- pet används kan avvika från tillverkarens angivna värde. Beakta följande inverkande faktorer före resp. under an- vändningen:

Används maskinen för av- sett ändamål?SE 256 42.9 Li – 42.9 Li SP – 46.9 Li SP Säkerhetsanvisningar

Skärs eller bearbetas materialet på rätt sätt?

Är maskinen i gott skick?

Är skärverktyget tillräckligt vasst och är rätt verktyg monterat?

Är handtag och i förekom- mande fall vibrationshand- tag monterade och fast angjorda vid maskinen?

Använd endast redskapet med det motorvarvtal som re- kommenderas för arbetet. Undvik att använda maximalt varvtal för att på så sätt före- bygga buller och vibrationer.

Felaktigt underhåll samt felak- tig hantering av redskapet kan leda till högre buller och all- varligare vibrationer. Detta kan leda till hälsoproblem. Stäng i sådana fall omedel- bart av redskapet och lämna in den till en auktoriserad ser- viceverkstad för reparation.

Belastningen av vibration är beroende av arbetsuppgifter- na och hur redskapet an- vänds. Gör en uppskattning av belastningsgraden och ta raster därefter. Därigenom minskas vibrationsbelastning- en över hela arbetstiden avse- värt.

Längre tids arbete med red- skapet kan leda till cirkula- tionsbesvär för användaren, sk ”vita fingrar”. Till förebyg- gande av sådana besvär bör man alltid bära arbetshand- skar och hålla händerna var- ma. Skulle man upptäcka symptom på ”vita fingrar” ska man omgående uppsöka läka- re. Till symptomen hör: käns- lolöshet, reducerad känsel, il- ningar, klåda, smärtor, förmin- skad muskelstyrka, förändring av hudens färg och tillstånd. Normalt uppträder dessa symptom först på fingrar, hän- der och märks på pulsen. Fa- ran är särskilt stor vid lägre ut- omhustemperaturer.

Ta längre pauser under ar- betsdagen för få vila från bul- ler och vibrationer. Planera ar- betet så att användning av redskapet som ger särskilt kraftiga vibrationer fördelas över flera arbetsdagar.

Om du känner obehag eller noterar färgförändringar i hu- den ska du genast avbryta ar- betet med redskapet. Lägg in regelbundna vilopauser under arbetet. Utan tillräckliga pau- ser under arbetet kan lätt hand-arm-vibrationssyndrom uppstå.442482_a 257 Montering

Sök alltid minimera riskerna med att utsätta sig för vibratio- ner. Sköt redskapet i enlighet med anvisningarna i bruksan- visningen.

Om redskapet används ofta ska du kontakta din återförsäl- jare om antivibrationstillbehör (t.ex. handtag).

Undvik allt arbete med maski- nen vid temperaturer under 10°C. Skapa en arbetsplan som begränsar exponeringen för vibrationer.

Ett visst buller från redskapet kan inte undvikas. Förlägg alltid bullriga arbeten på tillåtna tider. Respektera vilotiderna och in- skränk arbetstiden till den abso- lut nödvändiga. Bär alltid hörsel- skydd under arbetet och se även till att personer i närheten bär hörselskydd.

3.4 Säkerhetsanvisningar för

batteri och laddare Beakta säkerhetsanvisningarna för batteri och laddare i de sepa- rata bruksanvisningarna. Se:

Bruksanvisning 441633: Lad- dare C130Li (C05-4230) 4 MONTERING Montering: Se bilderna (02) – (04). VARNING! Faror p.g.a. ofullständig montering! Drift av ofullständigt monterad maskin kan leda till allvarliga kroppsskador och skador på maskinen.

Använd enbart maskinen när den har monterats komplett.

Sätt först i batteriet när maskinen i övrigt är färdigmonterat!

Kontrollera att alla säkerhets- och skyddsanordningar är på plats och funktionsdugliga! 5 START

5.1 Ladda batteriet (05)

ANMÄRKNING Batteri och laddare ingår endast i leve- ransen vid vissa artikelnummer, se tek- niska data i början av denna bruksanvis- ning. Följande litiumjonbatterier och laddare från AL- KO kan användas tillsammans med redskapet: Produkt Beteckning Art. nr. Litiumjonbat- teri B150 Li (B05-3640) 113280 Litiumjonbat- teri B200 Li (B05-3650) 113524 Laddare C130 Li (C05-4230) 113281 Det medföljande batteriet är bara delvis laddat. Ladda upp batteriet helt och hållet före den första användningen. Batteriet kan laddas i vilket ladd- ningsstatus som helst. Avbrott i laddningen ska- dar inte batteriet. ANMÄRKNING Se de separata bruksanvisningarna för batteri och laddare för närmare informa- tion.SE 258 42.9 Li – 42.9 Li SP – 46.9 Li SP Start OBSERVERA! Brandfara vid laddning! Eftersom laddaren värms upp uppstår brandfara om den har ställts på lättan- tändligt underlag och inte ventileras till- räckligt.

Använd alltid laddaren på ett ej brännbart underlag och i en ej brännbar omgivning.

Om förhanden: Se till att ventila- tionsöppningarna inte är övertäckta.

1. Skjut in batteriet (05/1) i laddaren (05/2) och

anslut nätkontakten (05/3) till nätet. Laddnin- gen börjar och LED:n som visar driftstatusen (05/4) blinkar grönt.

2. Håll ett öga på LED-lamporna (05/4). Ladd-

ningen tar ca 1,5–2,0timmar till full laddning. Laddningen slutar automatiskt när batteriet är fulladdat. LED:n (05/4) lyser sedan perma- nent grön.

riet och håll intryckt.

5. Dra sedan ut batteriet (05/1) ur laddaren

(05/2). Statusindikation på laddaren (06) LED:n (06/1) på laddaren anger batteriets ladd- ningsstatus och laddaren driftstillstånd. Symbo- lerna (06/2) på laddaren åskådliggör dessa till- stånd: Symbol LED och laddningsstatus LED:n på laddaren lyser grönt: Bat- teriet är fulladdat. LED:n blinkar grönt: Batteriet laddar. LED:n lyser rött: Det finns inget bat- teri i laddaren. LED:n blinkar rött: Batteriet är för hett och laddas därför inte.

5.2 Fastställa batteriets laddningsstatus

(07) På framsidan av batteriet finns ett manöverfält med en tryckknapp (07/1) och LED laddningssta- tusvisningar (07/2 till 07/5).

1. Tryck in tryckknappen (07/1). Laddningssta-

tusvisningarna lyser beroende på batteriets laddningsstatus.

2. Läs av laddningsstatusen. Se avsnittet

”Laddningsstatusvisningar på batteriet”. Laddningsindikation på batteriet LED-lampa Laddningsstatus Grön (07/2) Batteriet är fulladdat, dvs. upp till 100 %. Grön (07/3) Batteriet är laddat till mer än 50

Grön (07/4) Batteriet är laddat till mindre än 50 %. Röd (07/5) Batteriet är helt urladdat eller så överhettades/underkyldes batte- riet.

5.3 Sätta i och ta ur batteriet (08)

OBS! Fara kan föreligga för skador på bat- teriet Om batteriet blir kvar i redskapet efter användningen kan det uppkomma skad- or på batteriet.

Ta direkt ut batteriet ur redskapet ef- ter avslutad användning och placera det i frostsäker förvaring.

Sätt först tillbaka batteriet omedel- bart före nästa användning av red- skapet. Sätta i batteriet

1. Fäll upp (08/a) locket (08/1) till batterifacket.

2. För in batteriet (08/2) ovanifrån i batterifacket

tills det klickar på plats (08/b).

1. Tryck på låsknappen vid batteriet och håll

5.4 Stänga av och sätta på

strömförsörjningen (09) Med säkerhetshylsnyckeln för nyckelbrytaren i batterifacket kan man sätta på och stänga av strömmen till hela redskapet.442482_a 259 Användning VARNING! Skaderisk Oavsiktlig start kan leda till allvarliga personskador.

Alltid före arbetspauser och under- hållsarbeten: Stäng av redskapet och dra ut säkerhetshylsnyckeln. Sätta på strömmen

1. Fäll upp (09/a) locket (09/1) till batterifacket.

2. Sätt i (09/b) säkerhetshylsnyckeln (09/2).

4. Sätta på redskapet: Starta motorn se Kapitel

6.2 "Starta och stoppa motorn (11)", si-

da259. Stängs av strömmen

1. Ta ut (09/b) säkerhetshylsnyckeln (09/2).

2. Ta direkt ut batteriet ur redskapet efter avslu-

tad användning, ladda det och placera det i frostsäker förvaring. Sätt först tillbaka batte- riet omedelbart före nästa användning av redskapet. 6 ANVÄNDNING VARNING! Faror p.g.a. ofullständig montering! Drift av ofullständigt monterad maskin kan leda till allvarliga kroppsskador och skador på maskinen.

Använd enbart maskinen när den har monterats komplett.

Sätt först i batteriet när maskinen i övrigt är färdigmonterat!

Kontrollera att alla säkerhets- och skyddsanordningar är på plats och funktionsdugliga!

6.1 Ställa in klipphöjden (10)

OBSERVERA! Risk för skärskador Fara för skärskador vid kontakt med lö- pande skärverk.

Justera endast klipphöjden när mo- torn är frånslagen och klippanord- ningen står still.

1. Tryck ut (10/a) spaken (10/1) något för upp-

låsning och håll den där.

Skjut (10/b) spaken mot framhjulet för lägre gräs, lägsta nivå1: 3cm

Skjut spaken mot bakhjulet (10/c) för hö- gre gräs, högsta nivå6: 7,5cm

2. Släpp spaken tills den hakar på önskad nivå.

6.2 Starta och stoppa motorn (11)

OBS! Fara för maskinskada Upprepade till- och frånkopplingar med korta mellanrum kan skada både motor och skärverk.

Sätt enbart på motorn när skärverket står stilla. Starta motorn

1. Tryck in startknappen (11/1) och håll den in-

handtaget (11/3). Starta motorn och skärver- ket.

3. Släpp startknappen (11/1) och håll samtidigt

säkerhetsbygeln (11/2). ANMÄRKNING Säkerhetsbygeln snäpper inte fast. Se därför till att hålla säkerhetsbygeln mot styrhandtaget under hela arbetet. Stänga av motorn

1. Släpp säkerhetsbygeln (11/2). Handtaget el-

ler bygeln rör sig automatiskt till nollställning- en. Motorn stannar omgående. Skärverket löper en stund till och stannar sedan. OBSERVERA! Risk för skärskador Vid beröring av ett skärverk som fortfa- rande är i rörelse föreligger risk för skärskador.

Vänta till skärverket har stannat.

6.3 Klippa gräs med gräsuppsamlare (12,

13) Redskapet kan användas med och utan gräsupp- samlare.SE 260 42.9 Li – 42.9 Li SP – 46.9 Li SP Arbetsanvisningar Montering av gräsuppsamlare

1. Stäng av motorn se Kapitel 6.2 "Starta och

4. Släpp kollisionsluckan.

Kontrollera påfyllningsnivå (13) Nivåindikatorns duk (13/1) trycks upp (13/a) av luftströmmen vid klippning. När gräsuppsamlaren är full sänks duken nedåt. Då måste gräsupp- samlaren tömmas. Ta av och tömma gräsuppsamlaren OBSERVERA! Risk för skärskador Fara för skärskador vid kontakt med lö- pande skärverk.

Sätt enbart på gräsuppsamlaren när skärverket står helt stilla. ANMÄRKNING Se vid tömning av gräsuppsamlaren också till att rengöra utblåset på nivåin- dikatorn så att den fortsätter att fungera som den ska.

1. Stäng av motorn se Kapitel 6.2 "Starta och

3. Haka loss gräsuppsamlaren (12/2) och ta av

6. Häng i gräsuppsamlaren (se ovan).

6.4 Stänga av och sätta på hjuldriften (14)

ANMÄRKNING Hjuldrift kan endast sättas igång när mo- torn är igång. Koppla på hjuldrift

1. Sätt på redskapet och starta motorn.

2. Tryck kopplingsbygeln för hjuldrivning (14/1)

mot styrhandtaget (14/2) och håll fast (14/a). Kopplingsbygeln för hjuldrivning hakar inte i. Stänga av hjuldriften

1. Släpp (14/b) kopplingsbygeln för hjuldrivning

(14/1). Handtaget eller bygeln rör sig automa- tiskt till nollställningen.

6.5 Hacka gräs med gräshackare [46.9 Li

SP] (15, 16) Vid hackning samlas gräsklippet inte upp utan stannar kvar på gräsmattan. Gräshacket skyddar marken från uttorkning och bidrar även med nä- ringsämnen. Bäst resultat uppnås med regelbun- den klippning med cirka 2 cm. Endast nytt gräs med veka strån ruttnar snabbt.

Gräslängd före hackning: max. 8 cm

Gräslängd efter hackning: min. 4 cm ANMÄRKNING Anpassa gånghastigheten till hackning- en - gå inte för fort. Använda gräshackaren OBSERVERA! Risk för skärskador Fara för skärskador vid kontakt med lö- pande skärverk.

Stäng av redskapet och dra ut sä- kerhetshylsnyckeln innan gräshack- aren sätts i eller avlägsnas.

1. Stänga av redskapet: Vrid säkerhetshyl-

snyckeln till 0 och dra ut den.

2. Vänta till skärverket har stannat.

3. Ta av uppsamlaren.

4. Lyft upp kollisionsluckan (15/1) och sätt i (15/

a) gräshackaren (15/2) i utmatningsschaktet (15/3). Låset måste snäppa till. OBS! Fara för maskinskada Om gräshackaren inte sitter fast ordent- ligt kan skador uppstå både gräshacka- ren och skärverket.

Se alltid till att låset snäpper fast. Ta av gräshackaren

1. Stänga av redskapet: Vrid säkerhetshyl-

snyckeln till 0 och dra ut den.

2. Vänta till skärverket har stannat.

3. Lyft upp kollisionsluckan.

7 ARBETSANVISNINGAR Beakta säkerhetsanvisningarna (Säkerhetsanvis- ningar).442482_a 261 Underhåll och skötsel ANMÄRKNING Beakta lokala föreskrifter om när gräs- klippare får användas.

Var uppmärksam på föremål på gräsmattan och ta bort dem från arbetsområdet.

Klipp bara gräs vid goda siktförhållanden.

Klipp bara om kniven är vass.

För endast redskapet i promenadhastighet.

För alltid redskapet på tvären på sluttningar. Arbeta inte i uppförs- och nedförslutningar, eller i sluttningar som lutar mer än 10°. Var extra uppmärksam i sluttningar när du ändrar arbetsriktningen. Klippningskapacitet vs batteritid

Klippningskapacitet, dvs den yta som kan klippas, beror på gräsmattans egenskaper. Faktorer som gräsets längd och täthet, in- ställd klipphöjd och hur fuktig gräsmattan är inverkar på klippningskapaciteten.

Optimal batteritid erhålls om man klipper grä- set ofta och därmed alltid håller det kort.

Frekventa påsättningar och avstängningar av gräsklipparen under klippningen reducerar klippningskapaciteten liksom klippning med ett batteri som inte är helt laddat.

Inkoppling av hjuldrift minskar klippningska- paciteten resp. batteritiden.

För att optimera klippningskapaciteten re- kommenderar vi att man klipper gräsmattan ofta, ställer in på hög klipphöjd och klipper med redskapet i promenadtakt.

Klippningskapacitet i m² med batteri laddat till 100%:

ANMÄRKNING För att förlänga löptiden kan man skaffa ett andra batteri. Tips för gräsklippning

Klipphöjden bör vara 3-5 cm och du bör inte klippa mer än hälften av gräsmattans höjd.

Överbelasta inte gräsklipparen! Om motor- varvtalet sjunker vid långt och tungt gräs, öka klipphöjden och klipp flera gånger.

Sol och vind torkar ut gräsmattan efter klipp- ningen - klipp därför helst under sen eftermid- dag.

8 UNDERHÅLL OCH SKÖTSEL

VARNING! Risk för skärskador Fara för skärskador vid beröring av vas- sa maskindelar i rörelse liksom knivar.

Stäng alltid av maskinen före under- håll, skötsel och rengöring. Ta ut batteriet.

Bär alltid skyddshandskar under un- derhåll, skötsel och rengöring.

8.1 Regelbundet underhåll

Se till att alla muttrar, bultar och skruvar sitter ordentligt och att redskapet är säkert att ar- beta med.

Kontrollera regelbundet gräsuppsamlarens funktion och slitage.

8.2 Rengöring av redskap och skärverk

OBS! Fara pga vatten Vatten på redskapet leder till kortslutning och skador på elkomponenter.

Använd endast borste vid rengöring.

1. Stoppa motorn (se Kapitel 6.2 "Starta och

4. Lägg redskapet på sidan och rengör skärver-

ket med borste.SE 262 42.9 Li – 42.9 Li SP – 46.9 Li SP Felavhjälpning

8.3 Kontroll och byte av skärkniv

VARNING! Allvarliga personskador till följd av utslungande knivdelar En nedsliten, sprucken eller skadad skärkniv kan gå av och dess delar kan bli till farliga projektiler.

Använd inte gräsklipparen om skärk- niven är nedsliten eller skadad.

För att undvika vibrationer måste skärkniven och knnivskruven alltid bytas ut tillsammans.

Efterslipade knivar skall vara balanserade. Ej balanserade skärknivar leder till kraftiga vi- brationer och skadar redskapet.

8.4 Ställa in bowdenkabel för hjuldriften

(tillval) (17) Om hjuldrift inte kan kopplas på medan motorn går har bowdenkablen blivit för lång och måste spännas. OBSERVERA! Skaderisk Vassa redskapsdelar och delar i rörelse som skärkniven liksom gräsklippare som plötsligt far iväg kan orsaka kroppsska- dor.

Stäng alltid av motorn innan bow- denkabeln ställs in.

1. Stoppa redskapet och vänta till skärverket

i pilens riktning (17/a).

3. Kontrollera inställningen genom att starta mo-

torn och tillkoppla hjuldriften.

4. Om hjuldriften fortfarande inte fungerar, ta

gräsklipparen till en servicestation eller till en auktoriserad serviceverkstad.

8.5 Reparationsarbeten

VARNING! Risk för personskador vid repara- tionsarbeten Felaktiga reparationer kan leda till allvar- liga personskador och skador på maski- nen.

Reparationsarbeten får endast utfö- ras av AL-KO serviceverkstäder eller auktoriserade fackmän! I följande fall bör man alltid kontakta serviceverk- stad:

Redskapet har kört på ett hinder.

Skärkniv och/eller motoraxel är böjda.

Redskapet vibrerar och går ojämnt.

Batteriet kan inte laddas om eller är skadat. 9 FELAVHJÄLPNING OBSERVERA! Skaderisk Vassa maskindelar och delar i rörelse kan orsaka personskador.

Bär alltid skyddshandskar under un- derhåll, skötsel och rengöring av maskinen! ANMÄRKNING Vänd dig till vår kundtjänst vid fel som inte finns med i den här tabellen eller vid fel som du inte själv kan åtgärda. Störning Orsak Åtgärd Motorn går inte. Säkerhetshylsnyckeln sitter in- te i nyckelbrytaren. Sätt i säkerhetshylsnyckeln i nyckelbryta- ren. Batteri saknas eller är felplace- rat. Sätt i batteriet korrekt. Batteriet är urladdat. Ladda batteriet. Skärkniven är blockerad.

Befria kniven från störningar.

Starta redskapet i lägre gräs.442482_a 263 Felavhjälpning Störning Orsak Åtgärd Styrkabeln eller brytaren är de- fekt. Använd inte maskinen! Kontakta AL-KO:s servicecenter. Motoreffekten avtar. Batteriet är urladdat. Ladda batteriet. Kniven är slö. Låt slipa skärknivarna på AL-KO:s service- verkstäder. För mycket gräs i utkastet.

Rengör kollisionsluckan. Motorn stannar un- der klippningen. Kniven är slö. Låt slipa skärknivarna på AL-KO:s service- verkstäder. Motorn är överbelastad. Stäng av maskinen, kör den till jämnare mark eller område med kortare gräs och starta om. Gräsuppsamlaren blir inte tillräckligt full. Gräsmattan är fuktig. Låt gräset torka. Gräsuppsamlaren är tilltäppt. Rengör gräsuppsamlarens galler. För mycket gräs i utkastet eller i huset.

Rengör utkastet / huset.

Korrigera klipphöjden. Kniven är slö. Låt slipa skärknivarna på AL-KO:s service- verkstäder. Batteritiden minskar väsentligt. För låg klipphöjd. Ställ in högre klipphöjd. Gräset är för högt eller för vått. Låt gräset torka och ställ in en högre klipp- höjd. Klipphastigheten är för hög.

Minska klipphastigheten.

Rengör utkastet / huset. Kniven ska kunna rotera utan hinder. Gräsuppsamlaren är full. Töm gräsuppsamlaren och rengör utkastet. Batteriets livslängd har gått ut. Byt ut batteriet. Använd endast originaltillbe- hör från tillverkaren. Batteriet går inte att ladda. Batterikontakterna är smutsiga. Rengör batterikontakterna med ickemetal- liskt verktyg och spruta på kontaktsprej. OBS: Använd aldrig metalliska verktyg ef- tersom detta kan kortsluta batteriet! Batteriet eller laddaren är de- fekt. Beställ reservdelar från AL-KO. Batteriet är för varmt. Låt batteriet svalna.SE 264 42.9 Li – 42.9 Li SP – 46.9 Li SP Transport 10 TRANSPORT ANMÄRKNING Den ackumulerade energin i batteriet uppgår till över 100 Wh. Beakta därför följande transportanvisningar! Litiumjonbatteriet omfattas av bestämmelserna om transport av farligt gods och får endast trans- porteras under vissa förutsättningar.

Batteriet kan utan problem transporteras av användaren i gatutrafik förutsatt att batteriet är förpackat i handelsemballage och trans- porten inte är yrkesmässig.

Yrkesmässiga användare som genomför transporten som del av sin verksamhet, t.ex. med leverans till byggplatser eller demonstra- tioner bör även respektera dessa anvisning- ar. I både ovan angivna fall måste man i alla händel- ser vidta åtgärder som gör att innehållet inte kan läcka ut. I andra fall är föreskrifterna om transport av farligt gods följas till punkt och pricka. Under- låtenhet att följa gällande föreskrifter kan leda till rättslig påföljd både för avsändare och transpor- tör. Vidare anvisningar om transport och frakt.

Litiumjonbatterier får endast transporteras el- ler skickas om de är oskadade.

Vid transport av laddningsbart batteri ska en- dast originallådan användas alternativt annan lämplig fraktlåda (inte ett krav om batteriets märkeffekt understiger 100 Wh).

Tejpa över exponerade batterikontakter för att förebygga kortslutningar.

Säkra batteriet i förpackningen så att det inte kan fara runt och eventuellt skadas.

Markera förpackningen på korrekt sätt och bi- foga erforderlig dokumentation för transpor- ten eller frakten.

Ta i förväg reda på huruvida transport är möj- lig med din utvalda transportör och förevisa förpackningen. Vi rekommenderar att man tar kontakt med speci- alist på farligt gods vid fraktförberedelsen. Beakta även eventuella vidaregående nationella före- skrifter. 11 FÖRVARING Rengör maskinen noggrant efter varje använd- ning och sätt på eventuella skyddskåpor. Förvara maskinen i ett torrt, låsbart utrymme utom räck- håll för barn.

11.1 Lagra den batteridrivna gräsklipparen

(18) OBSERVERA! Skaderisk Det finns risk för personskador om ma- skinen är tillgänglig för barn eller andra obehöriga under förvaringen.

Förvara maskinen oåtkomlig för barn och obehöriga personer.

Lagra endast gräsklipparen med batterierna urtagna.

1. Stänga av redskapet: Dra ut säkerhetshyl-

2. Ställ klipphöjden på högsta nivån.

4. Låt motorn svalna.

5. Rengör redskapet noga.

6. Bestryk alla metalldelar med ett tunt lager ol-

8. Förvara redskapet på en torr och ren plats

med skydd mot frost. Täck redskapet med överdrag i andningsbart material som skydd mot damm. Använd inte överdrag av plast, så dessa kan orsaka fuktskador.

11.2 Lagring av batteri och laddare

FARA! Risk för explosioner och bränder! Personer dödas eller skadas svårt när batteriet exploderar, eftersom det förva- rats framför öppen eld eller värmekällor.

Förvara batteriet svalt och torrt och inte vid öppen eld eller värmekällor. ANMÄRKNING På grund av den automatiska identifie- ringen av laddningsstatus är batteriet skyddat mot överladdning och kan där- med förbli en viss tid i laddaren, men in- te permanent. ANMÄRKNING Se de separata bruksanvisningarna för batteri och laddare för närmare informa- tion.442482_a 265 Återvinning

Förvara batteriet på ett torrt, frostfritt ställe vid en omgivningstemperatur mellan 0°C och 25°C och med en laddningsnivå ca. 40 - 60%.

På grund av risken för kortslutningar ska bat- teriet inte förvaras i närheten av metalliska el- ler syrahaltiga föremål. 12 ÅTERVINNING Information om tyska el- och elektroniklagen (ElektroG)

Elektrisk och elektronisk utrustning ska inte läggas i soporna utan hanteras med särskild återvinning!

Förbrukade batterier som inte är fast inbygg- da måste avlägsnas före återvinningen! Åter- vinningen regleras i den särskilda batteriför- ordningen.

Ägare liksom brukare av elektrisk och elek- tronisk utrustning är skyldiga att lämna uttjänt utrustning till återvinning.

Slutanvändaren är själv ansvarig för att av- lägsna eventuella personuppgifter på den ut- rustning som ska återvinnas! Symbolen med överkorsas soptunna betyder att elektrisk och elektronisk utrustning inte kan slängas i hushållssoporna. Uttjänt elektrisk och elektronisk utrustning kan lämnas till följande insamlingsställen:

Offentliga inrättningar för insamling och åter- vinning (miljöstationer)

Försäljningsställen för elutrustning (fysisk bu- tik och online) i den mån handlaren är förplik- tigad till återtagande av varan eller erbjuder återtagande. Dessa utsagor gäller endast för maskiner som in- stallerats och sålts inom den Europeiska Unionen där det europeiska direktivet 2012/19/EC gäller. I länder utanför den Europeiska Unionen kan avvi- kande bestämmelser gälla för avfallshanteringen av elektriska och elektroniska apparater. Information om tyska batteriförordningen (BattG)

Elektrisk och elektronisk utrustning ska inte läggas i soporna utan hanteras med särskild återvinning!

Se drifts- och monteringsanvisningar för bat- terityp och kemiska system och beakta anvis- ningarna för en säker hantering av batterier.

Ägare liksom brukare av elektrisk och elek- tronisk utrustning är skyldiga att lämna uttjänt utrustning till återvinning. Återtagandet in- skränker sig till normala hushållskvantiteter. Uttjänta batterier kan innehålla skadliga ämnen eller tungmetaller som har negativ inverkan på miljön och som kan orsaka hälsoproblem. An- vändning av uttjänta batterier och deras innehåll inverkar menligt på miljö och hälsa. Symbolen med överkorsad soptunna betyder att elektrisk och elektronisk utrustning inte kan slängas i hushållssoporna. Markeringarna Hg, Cd och PG på insamlingskärl har följande betydelser.:

Hg: Batteriet innehåller mer än 0,0005% kvicksilver

Cd: Batteriet innehåller mer än 0,002% kad- mium

Pb: Batteriet innehåller mer än 0,004% bly Uttjänt elektrisk och elektronisk utrustning kan lämnas till följande insamlingsställen:

Offentliga inrättningar för insamling och åter- vinning (miljöstationer)

inköpsställen för batterier

inlämningsställe inom det gemensamma åter- lämningssystemet för förbrukade batterier

ett av tillverkarens återlämningsställen (om tillverkaren inte är medlem i det gemensam- ma återlämningssystemet) Ovanstående gäller bara för apparater, som in- stallerats och sålts inom den Europeiska Unionen där det europeiska direktivet 2006/66/EC gäller. I länder utanför den Europeiska Unionen kan avvi- kande bestämmelser gälla för avfallshanteringen av elektriska och elektroniska apparater.

13 KUNDTJÄNST/SERVICE

För frågor om garanti, reparationer och reservde- lar, kontakta närmaste AL-KO servicecenter. Kontaktinformation finns på internet: www.al-ko.com/service-contactsSE 266 42.9 Li – 42.9 Li SP – 46.9 Li SP Garanti 14 GARANTI Eventuella material- eller tillverkningsfel på redskapet åtgärdas av oss under den lagstadgade garanti- tiden genom reparation eller ersättningsprodukt, efter vårt gottfinnande. Garantitiden bestäms av gäl- lande lag i det land där redskapet köptes. Vår garantiförsäkran gäller enbart om:

originalreservdelar har använts Garantin upphör att gälla vid:

egenmäktiga reparationsförsök

egenmäktiga tekniska förändringar

ej avsedd användning Garantin gäller inte för:

Förslitningsdelar, som på reservdelsbladet är inramade xxxxxx (x) Garantitiden inleds i och med den första slutkundens köp av produkten. Datum på inköpskvittot gäller. Vänd er med detta garantidokument och kvittot till en återförsäljare eller närmaste auktoriserade kund- tjänst. Köparens lagstadgade anspråk gentemot försäljaren berörs inte av denna förklaring. 15 ÖVERSÄTTNING AV ORIGINAL EU-/EG-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE Vi förklarar härmed på eget ansvar att denna produkt i den form som den säljs på marknaden uppfyller kraven i de harmoniserade EU-direktiven samt de produktspecifika standarderna. Produkt Batteridriven gräsklippare Serienummer G1043011 Tillverkare AL-KO Geräte GmbH Ichenhauser Str. 14 D-89359 Kötz, Tyskland Befullmäktigad för dokumentation Andreas Hedrich Ichenhauser Str. 14 D-89359 Kötz, Tyskland Typ

Ljudnivå EN ISO 3744 uppmätt/garanterad

2. Les av ladetilstanden, se avsnittet "Ladetil-

Reduser klippehastigheten
