BRUKSANVISNING Classic 3.82 SE AL-KO

• Produktbeskrivning p. 105
• Sakerhetsanvisningar p. 107
• Montering p. 108
• Arbetsanvisningar p. 108
• Forvaring p. 109
• Reparation p. 109
• Underhall och skotsel p. 109
• Hjalp vid storningar p. 110
• Bortskaffande Produktbeskrivning I denna dokumentation beskrivs elektriska grasklippare med grasuppsamlare. Vissa modeller ar dessutom lamp- liga for bioklippning. Identifiera din modell med hjalp av produktbilderna och beskrivningen av de olika funktionerna. Foreskriven anvandning Maskinen ar avsedd for klippning av grasmattor for privat bruk och far endast anvandas pa torrt gras. Annan anvandning eller anvandning utover denna, galler som ej foreskriven. Mojlig felhantering ■ Grasklipparen ar inte lamplig for anvandning i of- fentliga anlaggningar, parker, idrottsanlaggningar samt inom jord- och skogsbruk ■ Befintliga sakerhetsanordningar far inte demonteras eller overbryggas, t.ex. genom att binda fast saker- hetsbygeln pa styrhandtaget ■ Anvand inte maskinen i regn och/eller pa vatt gras ■ Maskinen far inte anvandas for kommersiellt bruk Sakerhets- och skyddsanordningar A Varning - skaderisk! Sakerhets- och skyddsanordningar far aldrig sattas ur funktion! Sakerhetsbygel/sakerhetshandtag Maskinen ar utrustad med en sakerhetsbygel eller ett sa- kerhetshandtag beroende pa modell. Slapp dessa direkt vid fara. Motorn och kniven stannar. Utkastlucka A Varning! Folj dessa varningsanvisningar for att undvika person- och/eller materialskador. I I Sarskilda anvisningar for battre forstaelse och lattare hantering. Utkastluckan skyddar mot delar som ev. kastas ut. p. 181

Varning! Se upp vid hanteringen.

Koppla bort maskinen fran elnatet fore underhalls- arbeten eller vid skadad kabel.

Varning - fara! Hall hander och fotter borta fran klippaggregatet! i~f Hall avstand till riskomradet. Hall anslutningsledningen borta fran knivarna.

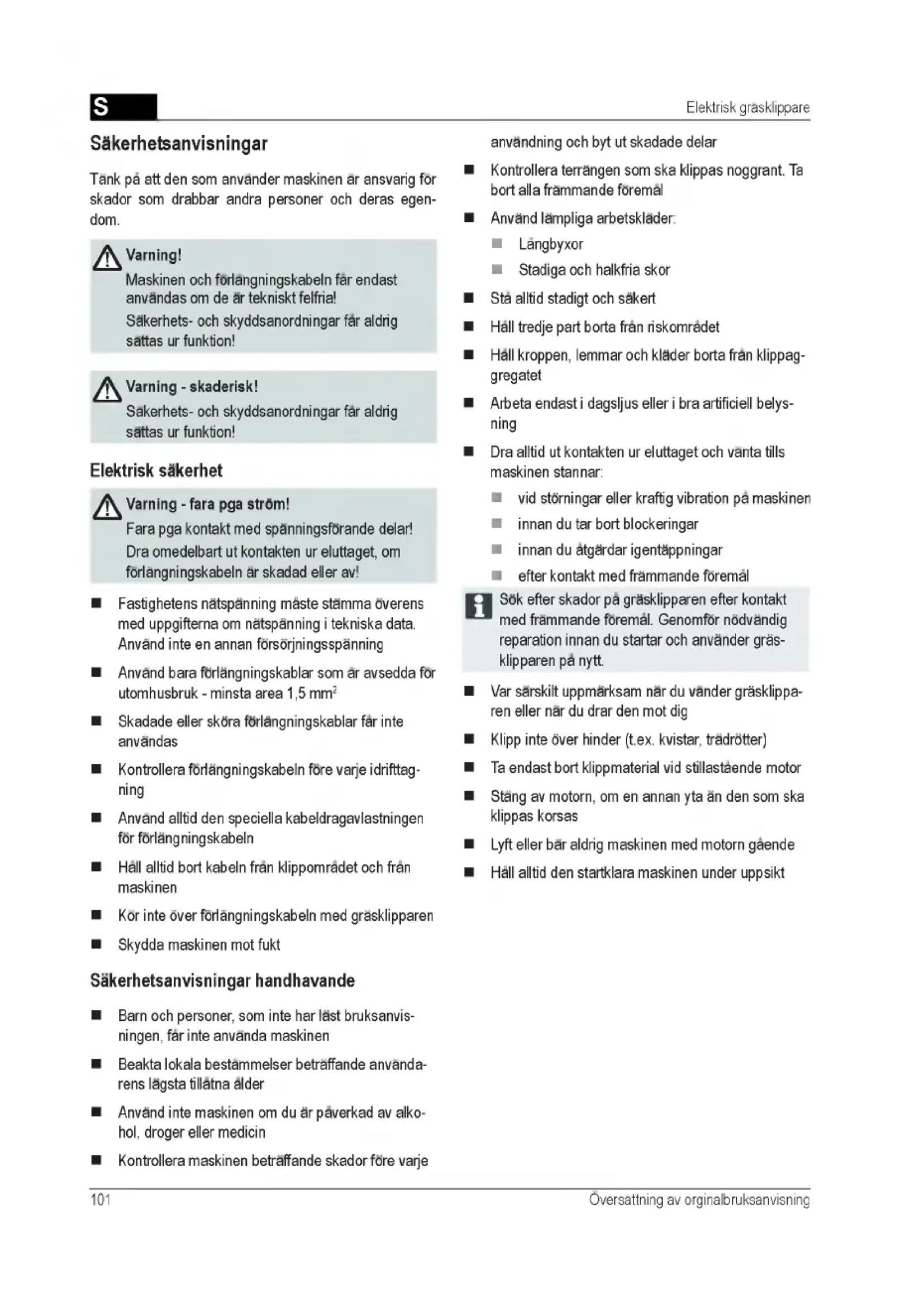

Hall tredje part borta fran riskomradet! 474269_c 100S Elektrisk grasklippare Sakerhetsanvisningar Tank pa att den som anvander maskinen ar ansvarig for skador som drabbar andra personer och deras egen- dom.

Varning! Maskinen och forlangningskabeln far endast anvandas om de ar tekniskt felfria! Sakerhets- och skyddsanordningar far aldrig sattas ur funktion! A Varning - skaderisk! Sakerhets- och skyddsanordningar far aldrig sattas ur funktion! Elektrisk sakerhet A Varning - fara pga strom! Fara pga kontakt med spanningsforande delar! Dra omedelbart ut kontakten ur eluttaget, om forlangningskabeln ar skadad eller av! ■ Fastighetens natspanning maste stamma overens med uppgifterna om natspanning i tekniska data. Anvand inte en annan forsorjningsspanning ■ Anvand bara forlangningskablar som ar avsedda for utomhusbruk - minsta area 1,5 mm2 ■ Skadade eller skora forlangningskablar far inte anvandas ■ Kontrollera forlangningskabeln fore varje idrifttag- ning ■ Anvand alltid den speciella kabeldragavlastningen for forlangningskabeln ■ Hall alltid bort kabeln fran klippomradet och fran maskinen ■ Kor inte over forlangningskabeln med grasklipparen ■ Skydda maskinen mot fukt Sakerhetsanvisningar handhavande ■ Barn och personer, som inte har last bruksanvis- ningen, far inte anvanda maskinen ■ Beakta lokala bestammelser betraffande anvanda- rens lagsta tillatna alder ■ Anvand inte maskinen om du ar paverkad av alko hol, droger eller medicin ■ Kontrollera maskinen betraffande skador fore varje anvandning och byt ut skadade delar ■ Kontrollera terrangen som ska klippas noggrant. Ta bort alla frammande foremal ■ Anvand lampliga arbetsklader: ■ Langbyxor ■ Stadiga och halkfria skor ■ Sta alltid stadigt och sakert ■ Hall tredje part borta fran riskomradet ■ Hall kroppen, lemmar och klader borta fran klippag- gregatet ■ Arbeta endast i dagsljus eller i bra artificiell belys- ning ■ Dra alltid ut kontakten ur eluttaget och vanta tills maskinen stannar: ■ vid storningar eller kraftig vibration pa maskinen ■ innan du tar bort blockeringar ■ innan du atgardar igentappningar ■ efter kontakt med frammande foremal Sok efter skador pa grasklipparen efter kontakt med frammande foremal. Genomfor nodvandig reparation innan du startar och anvander gras klipparen pa nytt. ■ Var sarskilt uppmarksam nar du vander grasklippa ren eller nar du drar den mot dig ■ Klipp inte over hinder (t.ex. kvistar, tradrotter) ■ Ta endast bort klippmaterial vid stillastaende motor ■ Stang av motorn, om en annan yta an den som ska klippas korsas ■ Lyft eller bar aldrig maskinen med motorn gaende ■ Hall alltid den startklara maskinen under uppsikt Oversattning av orginalbruksanvisningS Montering Beakta den bifogade monteringsanvisningen. A Varning! Maskinen far forst anvandas nar den ar komplett monterad! Fasta grasuppsamlare A Varning - skaderisk! Ta bort eller fast grasuppsamlaren endast vid av- stangd motor och stillastaende kniv.

1. Lyft utkastluckan och fast grasuppsamlaren i hal-

2. Lossa grasuppsamlaren och ta bort den bakat.

3. Tom grasuppsamlaren.

4. Lyft utkastluckan och fast grasuppsamlaren i hal-

larna igen. Natanslutning

dragavlastningen (14). Elkabelns ogla maste vara sa stor att kabeldragav- lastningen kan glida fran den ena sidan till den andra. Starta motor Grasklipparen far bara startas pa jamn mark och inte i hogt gras. Marken maste vara fri fran frammande fore- mal, som t.ex. stenar. Lyft inte grasklipparen for att starta den.

1. Tryck pa startknappen pa brytare-kontakt-kombina-

tionen och hall den sa (15-1).

2. Dra sakerhetsbygeln/-handtaget mot styrhandtaget

och hall fast (15-2).

Arbetsanvisningar Beakta de lokala bestammelserna for handha- vande av grasklippare. ■ Kontrollera terrangen som ska klippas noggrant - ta bort alla frammande foremal ■ Klipp bara om det inte finns nagra andra personer i arbetsomradet ■ Klipp bara vid god sikt ■ Arbeta bara med ganghastighet ■ Klipp bara med en vass kniv ■ Klipp inte over hinder (t.ex. kvistar, tradrotter) ■ Klipp alltid tvars over sluttningar. Anvand inte grasklipparen uppfor eller nedfor, och i sluttningar med mer an 20° lutning ■ Var extra forsiktig i sluttningar nar du vander i en annan riktning Tips for klippning ■ Borja klippa sa nara eluttaget som mojligt ■ Se till att forlangningskabeln alltid ligger pa det re dan klippta graset ■ Samma klipphojd 3-5 cm, klipp inte mer an halften av grasets hojd ■ Čverbelasta inte grasklipparen! Čka klipphojden och klipp flera ganger, om motorvarvtalet sjunkter pga langt tungt gras ■ Klipp tidigt pa morgonen eller sent pa eftermid- dagen, for att skydda det nyklippta graset mot ut- torkning ■ Klipp tva ganger i veckan under vaxtperioden och motsvarande mindre under torkperioden 474269_c 102Elektrisk grasklippare Forvaring Efter underhallsarbeten pa isoleringsdelar o v h \ /t o a u k n i u \ m a c t o o n i c n la ti n n c c l n / r ■ Forvara alltid maskinen med elkontakten utdragen ■ Fall ned styrhandtagets overdel for platssparande (t.ex. byte av kniv) maste en isolationsskyddskon- troll enligt riktlinjen VDE 701 genomforas. forvaring ■ Fackmannamassig kontroll ar nodvandig: ■ efter pakorning av ett hinder ■ om motorn stannar direkt ■ vid bojd kniv ■ vid bojd motoraxel ■ Forvara maskinen torrt, och utom rackhall for barn och obehoriga personer Reparation ■ Reparationsarbeten far endast genomforas av AL-KO servicestationer och auktoriserade fackverk- stader ■ Skarverktyg och fastbultar far endast bytas ut som hel sats, for att undvika obalans Underhall och skotsel ^ Varning - skaderisk! Dra alltid ut elkontakten fore allt underhalls- och skotselarbete! Anvand alltid arbetshandskar vid underhalls- och skotselarbete pa kniven! Ej balanserade knivar medfor kraftig vibration och skadar grasklipparen. ■ Kontrollera grasuppsamlaren regelbundet betraf- fande funktion och slitage ■ Rengor maskinen noggrant med en handborste eller trasa efter grasklippningen. Ej borttagna fororeningar pa maskinens undersida kan paverka funktionen negativt ■ Spruta inte av maskinen med vatten! Vatten som kommer in kan forstora brytare-kontakt-kombinatio- nen samt elmotorn ■ Kontrollera kniven regelbundet betraffande skador. Sloa eller skadade knivar far endast slipas/bytas ut av en AL-KO servicestation eller auktoriserad fack- verkstad. Slipade knivar maste balanseras Atdragningsmoment pa knivskruv 15 Nm +5 A Varning! Kniven och motoraxeln far inte riktas! 103 Oversattning av orginalbruksanvisningS Hjalp vid storningar Storning Mojlig orsak Atgard Motorn gar inte Ingen stromforsorjning Kontrollera hussakringen/forlangningskabeln. Maskinkabel defekt Uppsok en AL-KO servicestation/auktoriserad fackverkstad. Kniven blockerar Rengor utkastkanalen/kapan, kniven maste rotera fritt. Starta pa kort gras eller pa en redan klippt yta, korrigera klipphojden. Motoreffekten avtar For mycket gras i utkast- kanalen eller kapan Rengor utkastkanalen/kapan. Korrigera klipphojden. Kniven slo Uppsok en AL-KO servicestation eller auktoriserad fack verkstad, for att slipa/byta ut kniven. Grasuppsamlaren fylls inte tillrackligt Vatt gras Lat grasmattan torka upp. Grasuppsamlaren igensatt Rengor gallret pa grasuppsamlaren. For mycket gras i utkast- kanalen eller kapan Rengor utkastkanalen/kapan. Korrigera klipphojden. Kniven slo Uppsok en AL-KO servicestation eller auktoriserad fack verkstad, for att slipa/byta ut kniven. Kontakta en av vara servicestationer vid storningar som inte finns uppforda i denna tabell eller som du sjalv inte kan atgarda. 474269_c 104N Elektrisk gressklipper Om denne handboken ■ Les denne bruksanvisningen f0r du tar produktet i bruk. Det er en forutsetning for sikkert arbeid og problemfri drift. ■ F0lg sikkerhetsanvisningene og advarslene i denne dokumentasjonen og pa produktet. ■ Oppbevar bruksanvisningen for framtidig bruk, og gi den ogsa videre til en eventuell ny eier. Symbolforklaring ^ O B S ! F0lge n0ye disse advarslene for a unnga person- skader og/eller materielle skader. Spesielle henvisninger for bedre forstaelighet og handtering. Innhold Om denne handboken.......................................................99 Produktbeskrivelse

Ljudeffektniva uppmatt / garanterad
