KULLANIM KILAVUZU Premium 470 VSB AL-KO

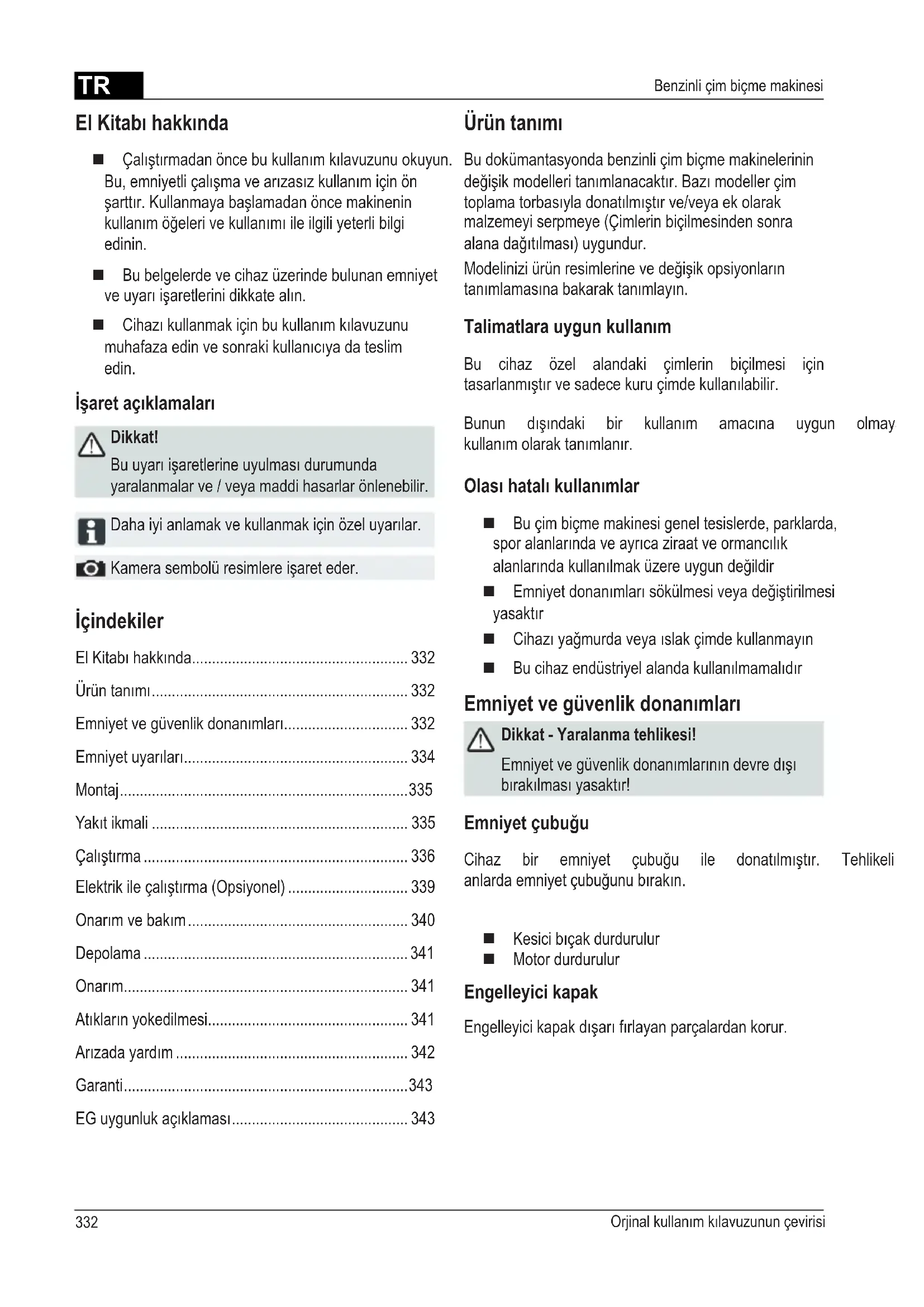

• Benzinli çim biçme makinesi İçindekiler ElKitabıhakkında p. 332
• Ürüntanımı p. 332
• Emniyetvegüvenlikdonanımları p. 332
• Emniyetuyarıları p. 334
• Montaj p. 335
• Yakıtikmali p. 335
• Çalıştırma p. 336
• Elektrikileçalıştırma(Opsiyonel) p. 339
• Onarımvebakım p. 340
• Depolama p. 341
• Onarım p. 341
• Atıklarınyokedilmesi p. 341
• Arızadayardım p. 342
• Garanti p. 343
• EGuygunlukaçıklaması El Kitabı hakkında Çalıştırmadanöncebukullanımkılavuzunuokuyun. Bu,emniyetliçalışmavearızasızkullanımiçinön şarttır.Kullanmayabaşlamadanöncemakinenin kullanımöğelerivekullanımıileilgiliyeterlibilgi edinin. Bu belgelerde ve cihaz üzerinde bulunan emniyet veuyarıişaretlerinidikkatealın. Cihazıkullanmakiçinbukullanımkılavuzunu muhafazaedinvesonrakikullanıcıyadateslim edin. İşaret açıklamaları Dikkat! Buuyarıişaretlerineuyulmasıdurumunda yaralanmalar ve / veya maddi hasarlar önlenebilir. Dahaiyianlamakvekullanmakiçinözeluyarılar. Kamerasembolüresimlereişareteder. Ürün tanımı Bu dokümantasyonda benzinli çim biçme makinelerinin değişikmodelleritanımlanacaktır.Bazımodellerçim toplamatorbasıyladonatılmıştırve/veyaekolarak malzemeyi serpmeye (Çimlerin biçilmesinden sonra alanadağıtılması)uygundur. Modeliniziürünresimlerinevedeğişikopsiyonların tanımlamasınabakaraktanımlayın. Talimatlara uygun kullanım Bu cihaz özel alandaki çimlerin biçilmesi için tasarlanmıştırvesadecekuruçimdekullanılabilir. Bunun dışındaki bir kullanım amacına uygun olmayan kullanımolaraktanımlanır. Olası hatalı kullanımlar Bu çim biçme makinesi genel tesislerde, parklarda, sporalanlarındaveayrıcaziraatveormancılık alanlarındakullanılmaküzereuygundeğildir Emniyetdonanımlarısökülmesiveyadeğiştirilmesi yasaktır Cihazıyağmurdaveyaıslakçimdekullanmayın Bucihazendüstriyelalandakullanılmamalıdır Emniyet ve güvenlik donanımları Dikkat - Yaralanma tehlikesi! Emniyetvegüvenlikdonanımlarınındevredışı bırakılmasıyasaktır! Emniyet çubuğu Cihaz bir emniyet çubuğu ile donatılmıştır. Tehlikeli anlardaemniyetçubuğunubırakın. Kesicibıçakdurdurulur Motor durdurulur Engelleyici kapak Engelleyicikapakdışarıfırlayanparçalardankorur.TR p. 343

1 Çalıştırmaipi 9 Kesmeyüksekliğiayarı* 2 Start, Stop* 11 Vario tahriki* 3 Tekerlek tahriki* 12 Kullanımkılavuzu 4 Emniyetçubuğu 13 Dışarıatmaparçası* 5 Ergonomikyükseklikayarı* 14 Kapak* 6 Dolum seviyesi göstergesi* 15 Serpme kiti* 7 Engelleyici kapak* 16 ElektrikbaşlatmakiçinKontakanahtarı 8 Çimtoplamatorbası* Cihazdaki semboller Dikkat! Kullanırkençokdikkatliolun. Kesmeünitesindeçalışmayapmadan öncebujisoketiniçıkarın. Çalıştırmadanöncekullanımkılavuzunuokuyun! Üçüncüşahıslarıtehlikelibölgedenuzaklaştırın! Elleriniziveayaklarınızıkesmeünitesindenuzak tutun! Tehlikelialanilearanızdamesafebırakın.

2TR Orjinal kullanım kılavuzunun çevirisi

Benzinli çim biçme makinesi Emniyet uyarıları Dikkat! Cihazsadeceteknikbakımdankusursuz durumdakullanılmalı! Dikkat - Yaralanma tehlikesi! Emniyetvegüvenlikdonanımlarınındevredışı bırakılmasıyasaktır! Dikkat - Yanma tehlikesi! Deposudoldurulmuşmakineyi,benzin buharlarınınaçıkateşveyakıvılcımlatemas edebileceğibinalardadepolamayın! Motoru,egzozu,akükutusunu,yakıtdeposunu üzerinebiçilmişçimlerindolmamasınave benzininveyağınbulaşmamasınaözengösterin. Üçüncüşahıslarıtehlikelibölgedenuzaklaştırın Operatörveyakullanıcıdiğerkişilerleyapacağı kazalardanvebunlarınmalzemelerineverdiği zarardan kendisi sorumludur Çocuklarınveyakullanımkılavuzunuokumamış kişilerin,cihazıkullanmasıyasaktır Cihazıkullanacaklarınaltyaşsınırıileilgiliyerel yönetmelikleridikkatealın Cihazı,alkollüyken,uyuşturucukullandıktanveya ilaçiçtiktensonrakullanmayın Amacauygunçalışmagiysilerikullanılmalı Uzun pantolon Sıkıoturanvekaymayanayakkabılar Koruyucukulaklık Eğimliyüzeylerdeyapılacakçalışmalarda kaymayacakşekildedurduğunuzdaneminolun herzamaneğimliyüzeyineninesürün,kesinlikle yukarıveyaaşağıyadoğrukullanmayın 20°dahaeğimliyüzeylerdeçimbiçmeyin özellikle dönerken çok dikkat edin Sadeceyeterikadargünışığındaveyayapay aydınlatmadaçalışın Vücudunuzu,uzuvlarınızıvekıyafetinizikesme ünitesine yaklaştırmayın İşletimsüresiiçinyerelyönetmeliklerdikkate alınmalı Çalışancihazıgözetimsizbirşekildebırakmayın Sadecekeskinkesicibıçaklarlabiçin Cihazı,hasargörmüşgüvenlikdonanımları/ koruyucuızgaralarileçalıştırmayın Cihazıtamolarakmonteedilmişgüvenlik donanımlarıilehiçbirşekildekullanmayın(örn.: engelleyici kapak, ot yakalama düzenekleri) Cihazı,herkullanımdanöncehasarbakımından kontroledin,tekrarkullanmayabaşlamadanönce hasarlıparçalarıdeğiştirin Motorukapatın,cihazındurmasınıbekleyinvebuji soketiniçıkarın cihazınyanındanuzaklaşıldığında arızanınortayaçıkmasındansonra blokajlarınaçılmasındanönce tıkanmalarıngiderilmesininardından yabancıcisimlerletemasettiktensonra cihazdaarızavealışılmışındışındatitreşimler oluştuğunda Çimbiçmemakinesindekihasarlarıarayın veyenidençalılştırmadanveçimbiçme makinesiileçalışmadanöncegereklionarımları gerçekleştirin. Bujisoketinitakınvemotoruçalıştırın Arızagidermeden(bkz.Arızatanlosu)ve cihazınkontroledilmesindensonra Cihazıtemizlediktensonra Biçilecekalanıkontroledinveyabancımaddelerin tümünü temizleyin Çim biçme makinesini döndürürken veya çim biçme makinesinikendinizedoğruçekerkenözellikleçok dikkat edilmeli Engellerinbulunduğualandabiçmeyin (örn.dallar,ağaçkökleri) Biçilenatıklarısadecemotordurmuşkentemizleyin Biçilecekbiralandandiğerinegeçerkenmotoru/ kesicibıçaklarıkapatın Elektronik starta sahip cihazlarda bulunan ek somboller Dikkat! Elektrik çarpma tehlikesi. Bağlantıhattınıkesicibıçaklardanuzaktutun. Cihazışinibakımçalışmalarındanveya kablohasargörmüşsemuhakkakştençekin.TR

Cihazıkesinlikleçalışanmotorilekaldırmayınveya taşımayın Benzinveyamotoryağıdoldururkenyemek yemeyinveyaherhangibirşeyiçmeyin Benzinbuharlarınısolumayın Cihazınormaladımyürüyerekkullanın Kullanmayabaşlamadanöncesomunların,cıvatala- rınvesaplamalarınsağlamoturmasınadikkatedin Cihazınormaladımyürüyerekkullanın Kullanmayabaşlamadanöncesomunların,cıvatala- rınvesaplamalarınsağlamoturmasınadikkatedin Montaj Brilikteverilenmontajtalimatınıdikkatealın. Dikkat! Bucihazancaktammonteedilmişhaldeyken kullanılabilir. Yakıt ikmali Çalıştırmadan önce çim biçme makinesine benzin doldurmalısınız. Dikkat - Yanma tehlikesi! Benzinveyağyüksekderecedealevalıcıdır! Her zaman motor üreticisinin birlikte teslim edilen kullanımkılavuzunudikkatealın. İşletim maddeleri Benzin Motor yağı Çeşit normal benzin / kurşunsuz bkz. motor üreticisiuyarıları Dolum miktarı bkz. motor üreticisiuyarıları yakl. 0,6 l Emniyet Uyarı! Motoruhiçbirzamankapalıalanlarda çalıştırmayın.Zehirlenmetehlikesi! Benziniveyağısadecebunlariçinöngörülmüş kaplardasaklayın Benziniveyağısadecemotorsoğukkenveaçık alandadoldurunveyaboşaltın Motorçalışırkenbenzinveyayağdoldurmayın Depoyufazladoldurmayın(Benzingenleşir) Depolamaesnasındasigaraiçmeyin Depokapağınımotorçalışırkenveyasıcakken açmayın Hasargörmüşdepoyuveyadepokapağınıderhal değiştirin Depokapağınıherzamaniyicesıkın Benzindökülmüşse: Motoruçalıştırmayın Ateşlemeyapmayın Cihazıtemizleyin Motoryağıtaşmışsa: Motoruçalıştırmayın Taşmışmotoryağınıyağıemicibirmaddeyle veyabezleemdirereksilinveamacınauygun birşekildeyokedin Cihazıtemizleyin Kullanılmışyağı: çöpeatmayın kanalizasyona,lavaboyaveyatoprağa dökmeyin Kullanılmışyağıkapalıbirkapeşliğindegeridönüşüm merkezineveyabirmüşterihizmetlerinoktasınateslim etmenizi öneririz. Benzin doldurulması

1. Depokapağınıaçın,temizbiryerekoyun.

2. Benzini bir huniyle doldurun.

3. Depodolumağzınısıkıcakapatınveobölgeyi

temizleyin. Motor yağının doldurulması

1. Yağdoldurmakapağınıçıkarın,temizbiryere

2. Yağıbirhuniyledoldurun.

3. Yağdolumağzınısıkıcakapatınveobölgeyi

temizleyin.TR Orjinal kullanım kılavuzunun çevirisi

Benzinli çim biçme makinesi Çim toplama torbası ile çim biçme Dikkat - Yaralanma tehlikesi! Çimtoplamatorbasınısadecemotorkapalıyken vekesicibıçaklardurduktansonraçıkarınveya yerinetakın.

1. Engelleyicikapağıkaldırınveçimtoplamatorbasını

braketlereasın( 6). Dikkat! Sadecedoğrutakılmışvehasarsızbirçim toplamahaznesidışarıfırlayanparçalarakarşı yeterincekorumasağlar! Dolum seviyesi göstergesi Dolumseviyesigöstergesiçimbiçmeesnasındahava akımınedeniyleyukarıbastırılır( 5a). Eğerçimtoplamatorbasıdoluysadolumseviyesi göstergesi en üst düzeydedir ( 5b). Çim toplama torbasıboşaltılmalı. Çim toplama torbasını boşaltma

1. Engelleyicikapağıkaldırın.

2. Çimtoplamatorbasınıaskılardançıkarınvearkaya

3. Çimtoplamatorbasınıboşaltın.

4. Engelleyicikapağıkaldırınveçimtoplamatorbasını

tekrarbraketlereasın( 6). Çalıştırma Dikkat! Cihazıngevşemiş,hasargörmüşveyaaşınmış kesmeünitesiveyatespitlemeparçalarıile kullanılmasıyasaktır! Herçalışmayabaşlamadanöncegörselbir kontrolgerçekleştirin. Takip eden sayfalardaki kamera sembolü resimlereişaretetmektedir,Sayfa4–7. Kesme yüksekliğinin ayarlanması Dikkat - Yaralanma tehlikesi! Kesmeyüksekliğinisadecemotorkapalı durumdaykenvebıçaklardönmezkenayarlayın.

• Herzamantümtekerlekleriaynıkesme yüksekliğineayarlayın.

• Kesmeyüksekliğiayarımodelebağlıdır. Aks ayarlaması veya merkezi ayarlama ( 2, 3)

1. Kilitlipozisyondançıkarmakiçinkoluyanadoğru

bastırınveoşekildetutun.

3. Kolukilidineyerleştirin.

4. Tümtekerleklerdeaynıkilitpozisyonunadikkat

edin. Çim toplama torbası olmadan çim biçme Dikkat! Sadece,engelleyicikapağındöndürmeyayı çalışıyorsaçimtoplamatorbasıolmadançim biçin. Engelleyici kapak, yaylanma gücü sayesinde çim biçme makinesinin gövdesine yapışık durur. Biçilen ot bu şekildearkayadoğru,alttandışarıatılır.TR

Çim serpme kiti ile çimleri serpme (Opsiyonel) Çimleriserpmedekesilenürüntoplanmaz,ortalığa serpilir.Çimleriserpme,toprağınkurumasınıengellerve topraktarafındanemilerekbesinolarakkullanılır. Eniyisonuçlarıyakl.2cm'liktekrarlanankesimlerde eldeedilir.Sadeceyumuşakdokuyasahipgençotlar hızlıbirşekildeçürüyecektir. Çimleriserpmedenöncekiotyüksekliği:Enfazla8cm Çimleriserpmedensenraotyüksekliği:Enaz4cm Adımhızınıçimleriserpmeyeuyarlayın,çokhızlı yürümeyin. Çim serpme kitini takma Dikkat - Yaralanma tehlikesi! Çimserpmekitinisadecemotorkapalıykenve kesicibıçaklardurduktansonratakınveyaçıkarın.

1. Çimtoplamatorbasınınçıkarılması( 6).

2. Engelleyicikapağıkaldırınveçimserpmekitini

dışarıatmaşaftınayerleştirin( 7). Kilityerineoturmalı. Eğerçimserpmekitiyerineoturmazsaçimserpme kitivekesicibıçaklarhasargörebilir. Çim serpme kitinin çıkarılması

1. Engelleyicikapağıkaldırın.

Yan hazneli çim biçme (opsiyon) DİKKAT - Yaralanma Tehlikesi! Yanhazneyisadecemotorkapalıykenvekesme bıçaklarıdururkençıkarınveyatakın. Yan hazneyi takma

1. Çimtoplamahaznesiniçıkarınveotkitinitakın.

5. Kapağıyavaşçakapatın.

Kapak,yanhaznekapağınındüşmesiniengeller. Yan hazneyi sökme

1. Yanhaznekapağınıaçınvetutun( 9/2).

2. Yanhazneyiçıkarınvekapağıkapatın( 9/3).

Tutma kolu yüksekliği (Opsiyonel) Sıkıştırma ayarı

1. Üstkirişisıkıcatutunveherikisıkıştırmayıaçın

2. Üstkirişiistenilenpozisyonagetirin.

3. Sıkıştırmayıkapatın.

Motoru çalıştırın Dikkat - Zehirlenme tehlikesi! Motoruhiçbirzamankapalıalanlarda çalıştırmayın. Dikkat - Yaralanma tehlikesi! Cihazıçalıştırmaişlemiesnasındayana yatırmayın.

• Motorusadecebıçaklarmonteedilmiş durumdaykençalıştırın(Bıçaklarsalınımkütlesi yerine geçer)

• İşletimsıcaklığınasahipmotorutekrar çalıştırırkenChoke'uveyabirincildüğmeyi KULLANMAYIN

• MotordakiregülatörayarlarınıdeğiştirmeyinTR Orjinal kullanım kılavuzunun çevirisi

Benzinli çim biçme makinesi Manüel çalıştırma Uzaktan gaz verme kumandası ile, Choke ile

1. Gaz kolunu max pozisyonuna getirin ( 11/1).

2. Emniyetçubuğunuüstkirişedoğruçekinvesıkıca

tutun ( 16) –Emniyetçubuğukilidinegirmez.

3. Starteripinihızlışekildeçekipçıkarınveyavaş

şekildetekrargerisardırın( 17).

4. Motoru (yakl.15–20saniye)ısıttıktansonragaz

kolunu min ve maxarasındakibirpozisyona getirin. Uzaktan gaz verme kumandası ile, birincil/Choke olmadan

5. Gaz kolunu max pozisyonuna getirin ( 12/1).

6. Emniyetçubuğunuüstkirişedoğruçekinvesıkıca

tutun ( 16)-Emniyetçubuğukilidinegirmez.

7. Starteripinihızlışekildeçekipçıkarınveyavaş

şekildetekrargerisardırın( 17).

8. Motoru (yakl.15–20saniye)ısıttıktansonragaz

kolunu min ve maxarasındakibirpozisyona getirin. Cihazı,dışarıatmakanalıtakipedenparçalardan biritarafındankapatılmamışsaçalıştırmayın: Çimtoplamatorbası Engelleyici kapak Çim serpme kiti Çalıştırmaşalteriniüreticitalimatlarınauygunolarak büyükbirdikkatleçalıştırın Ayaklarınızilekesmedüzenekleriarasındayeteri kadarmesafebırakın Cihazdüşükgazileçalıştırın Manüel çalıştırma Uzaktan gaz verme kumandası olmadan, Choke ile Choke AçıkKapalı

1. Choke'u pozisyon 1'e getirin ( 13/1).

2. Emniyetçubuğunuüstkirişedoğruçekinvesıkıca

tutun ( 17)–Emniyetçubuğukilidinegirmez.

3. Starteripinihızlışekildeçekipçıkarınveyavaş

şekildetekrargerisardırın( 18).

4. Motoru(yakl.15–20saniye)ısıttıktansonra

Choke'u pozisyon 2'ye getirin ( 13/2). Motorunsabitbirgazayarıvardır. Devirsayısınıayarlamakmümkündeğildir. Uzaktan gaz verme kumandası olmadan, birincil ile ( 16)

1. Birincildüğmeyiyakl.2saniyelikaralarla3xbasın

( 16).10°C'ninaltındakisıcaklıklardabirincil düğmeye5xbasın.

2. Emniyetçubuğunuüstkirişedoğruçekinvesıkıca

tutun ( 17)–Emniyetçubuğukilidinegirmez.

3. Starteripinihızlışekildeçekipçıkarınveyavaş

şekildetekrargerisardırın( 18). Motorunsabitbirgazayarıvardır. Devirsayısınıayarlamakmümkündeğildir. Uzaktan gaz verme kumandası olmadan, birincil/ Choke olmadan

4. Emniyetçubuğunuüstkirişedoğruçekinvesıkıca

tutun ( 17)–Emniyetçubuğukilidinegirmez.

5. Starteripinihızlışekildeçekipçıkarınveyavaş

şekildetekrargerisardırın( 18). Motorunsabitbirgazayarıvardır. Devirsayısınıayarlamakmümkündeğildir.TR

Uzaktan gaz verme kumandası ile, birincil ile ( 16)

1. Gaz kolunu max pozisyonuna getirin ( 12/1).

2. Birincildüğmeyiyakl.2saniyelikaralarla3xbasın

( 15).10°C'ninaltındakisıcaklıklardabirincil düğmeye5xbasın.

3. Emniyetçubuğunuüstkirişedoğruçekinvesıkıca

tutun ( 16)-Emniyetçubuğukilidinegirmez.

4. Starteripinihızlışekildeçekipçıkarınveyavaş

şekildetekrargerisardırın( 17).

5. Motorçalışmayabaşladığıandanitibarengaz

kolunu min ve maxarasındakiuygunbirdevir sayısınagetirin. Elektrik ile çalıştırma (Opsiyonel) Birincil/Choke olmadan elektro start ( 13)

1. Gaz kolunu "START" pozisyonuna getirin (

2. Emniyetçubuğunuüstkirişedoğruçekinvesıkıca

tutun ( 16)–Emniyetçubuğukilidinegirmez.

3. Kontaktakikontakanahtarınıtamamensağa

4. Motorçalışmayabaşladığıandan itibaren

kontakanahtarınıbırakın("0"pozisyonunageri atlayacaktır).

5. Gazkolunuistenilenmotordevirsayısınauygunola-

rak min ve maxarasındabirpozisyonaayarlayın. Motorun durdurulması Cihaz bıçak kavraması olmadan

1. Gaz kolunu mix pozisyonuna getirin

2. Emniyetçubuğunubırakın( 22).

-Motorunkendinikapatacaktır. Dikkat - Ağır kesme yaralanmaları! Motorçalışmayadevamedebilir.Kapattıktan sonramotorundurduğundaneminolun. Tekerlek tahriki (Opsiyonel) ( 20) Dikkat! Dişlikutusunusadecemotorçalışırken etkinleştirin. Tekerlek tahrikini çalıştırma

1. Dışlıkutusuanahtarlamaçubuğunuüstkirişedoğru

bastırınveoşekildetutun( 19)–Dışlıkutusu anahtarlamaçubuğukilidineoturmayacaktır. -Tekerlektahrikiçalıştırılacaktır. Tekerlek tahrikini kapatma

1. Dışlıkutusuanahtarlamaçubuğunubırakın( 21).

-Tekerlektahrikikapatılacaktır. Vario dişli kutusu (Speed Control) (Opsiyonel) Variodişlikutusuileçimbiçmemakinesininhızı kademesizolarakdeğiştirilebilir. Dikkat! Kolusadecemotorçalışırkentetikleyin. Motortahrikiolmadanyapılacakdevreyesokma tahrikmekanizmasınazararverebilir. Dahayüksekhızlariçinkolu( 20) ( 20/2) yönüne çekin Dahadüşükhızlariçinkolu( 20) ( 20/1) yönüne çekin Sürüşhızınımevcutzemineveçimindurumuna göreayarlayın.TR Orjinal kullanım kılavuzunun çevirisi

Benzinli çim biçme makinesi Starter aküsünü şarj edin (Opsiyonel) Starteraküsübakımgerektirmezvenormaldurumlarda cihaztarafındanşarjedilir. Aküözeldurumlardakullanıcıtarafındanşarjedilmeli: Biçerinilkçalıştırılmasındanönce Şarjınbitmesinde,kışlıkdepolamadanönceveya uzunsürekullanılmamasıdurumunda(>6Ay) Şarjsüreci:

1. Şarjcihazınıakükutusundançıkarın.

2. Akükablosunumotorkablosundanayırın( 25).

3. Akükablosunuşarjcihazıkablosuilebağlayın

4. Şarjcihazınıelektriğebağlayın.

Elektrikgerilimi,şarjcihazınınişletimgerilimine uygunolmalı. Şarjsüresiyakl.36saattir. Sadecebirlikteteslimedilenorijinalşarjcihazını kullanın. Dikkat!

• Starter aküsünü sadece kuru ve iyice havalandırılmışalanlardaşarjedin.

• Çimbiçmemakinesinişarjişlemiesnasında çalıştırmayın. Kesici bıçakları bilemek / değiştirmek Körveyahasargörmüşkesicibıçaklarısadece birservisnoktasındaveyayetkilibirtesiste bileyin / yeniletin Bilenenkesicibıçaklardengelenmeli Dikkat! Dengelenmemişbıçaklaryoğunvibrasyonave cihazınhasargörmesinenedenolur. Çim biçme makinesini yatırmak Motorüreticisinebağlıolarakyapılacaklar: Karbüratörü/havaltresiniyukarıdoğruçekin ( 23) Bujiyiyukarıdoğruçekin( 24) Motorüreticisininkullanımkılavuzunudikkate alın! Onarım ve bakım Dikkat - Yaralanma tehlikesi!

• Yapılacaktümbakımveonarım çalışmalarındanöncemotorukapatınvebuji soketiniçıkarın.

• Motorçalışmayadevamedebilir.Kapattıktan sonramotorundurduğundaneminolun.

• Kesmebıçaklarındabakımvekoruma çalışmalarıesnasındadaimaeldivengiyin! Otyakalamadüzeneğinidüzenliaralıklarla fonksiyonveaşınmakontrolünetabiitutun Cihazıherkullanımdansonratemizleyin Cihazınüzerinesututmayın İçerisızacaksuarızalaranedenolabilir(Ateşleme sistemi, karbüratör) Kesmebıçağınındüzenliaralıklarlahasar bakımındankontroledin Arızalısusturucularıherzamandeğiştirin Uzman kontrolü her zaman gereklidir birengelinüzerineçıkıldıktansonra motoranidendurduğunda dişlikutusuarızalarında arızalıVkayışında bıçakeğildiğinde eğilmişmotormilindeTR

Atıkların yokedilmesi Kullanılmaz hale gelen cihazları, pilleri veya aküleri evdeki çöpe atmayın! Paket malzemesi, cihaz ve aksesuarlar tekrar değerlendirilebilirmalzemelerdenüretilmiştirveuygun birşekildetasyeedilmelidir. Depolama Dikkat - Patlama tehlikesi! Cihazıaçıkalevlerinveyaısıkaynaklarının yanındadepolamayın. Motorunsoğumasınısağlayın Depolamaesnasındayerkazanmakiçinüstkirişi aşağıyadoğrukapatın( 28) Cihazıkurutunveçocuklarınveyetkisizkişilerin erişemeyeceğişekildedepoyakoyun Starteraküsünüpaslanmayacakşekildedepolayın Starteraküsüzamanzamanşarjedin Benzindeposununboşaltılması Bujisoketiniçıkarın Onarım Onarımçalışmalarınısadeceservisnoktalarıveya uzmantesislergerçekleştirmeli. Hareket pinyonunu yağlama Şaftınüzerindekihareketpinyonunuzamanzaman yağlayın Tekerlektahrikinindişlikutusubakım gerektirmez. Motorun bakımı Motor yağının değiştirilmesi

1. Yağıntoplanmasıiçinmotorunaltınauygunbirkap

2. Yağı,yağdoldurmaağzındantamamenakıtınveya

vakumlayın. Kullanılmışmotoryağınıçevreyeduyarlıkalarak tasyeedin! Kullanılmışyağıkapalıbirkapeşliğindegeri dönüşümmerkezineveyabirmüşterihizmetleri noktasınateslimetmeniziöneririz. Kullanılmış yağı

• kanalizasyonayadanehireboşaltmayın

• toprağaboşaltmayın Hava ltresinin değiştirilmesi Motorüreticisininuyarılarınıdikkatealın! Bujinin değiştirilmesi Motorüreticisininuyarılarınıdikkatealın! Tekerlek tahriki (Opsiyonel) Bowden kablosunu ayarlama Eğerçalışanmotordatekerlektahrikiartık çalıştırılamıyorsa-veyakapatılamıyorsailgiliBowden kablosutekrarayarlanmalı. Dikkat! Bowdenkablosunusadecemotorkapalıyken ayarlayın.

1. Bowdenkablosundakiayarlamaparçasınıok

yönüne döndürün ( 27).

2. Ayarıkontroletmekiçinmotoruçalıştırınvetekerlek

tahrikini devreye sokun.

3. Eğertekerlektahrikihalaçalışmıyorsaçimbiçme

makinesibirservisnoktasınaveyayetkilibirtesise götürülmeli.TR Orjinal kullanım kılavuzunun çevirisi

Benzinli çim biçme makinesi Arızada yardım Dikkat! Bıçakvemotormilihizalanmamalı. Arıza Çözüm Motorçalışmıyor ▪ Benzindoldurulması

• Motorkumandakolunuüstkirişedoğrubastırın

• Bujileri kontrol edin, gerekirse yenileyin

• Havaltresinintemizlenmesi

• Biçerbiçağınıserbestçedöndürün

• Starteraküsünüşarjedin

• Çimleribiçilmişbiralandaçalıştırın Motorgücüazalıyor ▪ Kesmeyüksekliğidüzeltme

• Kesicibıçaklarıbilemek/değiştirmek

• Dışarıatmakanalını/gövdeyitemizleme

• Havaltresinintemizlenmesi

• Çalışmahızınıazaltma Düzgün olmayan kesim ▪ Kesicibıçaklarıbilemek/değiştirmek

• Kesmeyüksekliğidüzeltme Çimtoplamatorbasıtam anlamıyladolmuyor

• Kesmeyüksekliğidüzeltme

• Kesicibıçaklarıbilemek/değiştirmek

• Çimtoplamatorbasınınızgarasınıtemizleme

• Dışarıatmakanalını/gövdeyitemizleme Tekerlektahrikiçalışmıyor ▪ Bowden kablosunu ayarlama

• Müşteriservisiatölyesinegidin

• Tekerlektahrikindekir,dişlikayışıvedişlikutusunuçıkarın

• Boştaçalışanparçaları(Şaftınüzerindehareketpinyonu)yağlayın Tekerleklerçalıştırılmışdişli kutusunda dönmüyor

• Tekerlekcıvatalarınısıkın

• Tekerlekgöbeğiarızalı

• Müşteriservisiatölyesinegidin Cihazolağandışıbirşekilde sallanıyor

• Biçerbiçağınıkontroledin Butablodasıralanmamışveyagideremediğinizarızalardalütfenilgilimüşteriservisinedanışın.TR

Garanti Cihazdaherhangibirmalzemeveyaüreticihatasındaveyaarızadurumlarındayasalgarantisüresiiçindegerekli değişimlertarafımızdanyapılacakseçimebağlıolarakonarımveyayedekparçateslimiolarakgerçekleştirilecektir. Garantisüresicihazınsatınalındığıilgiliülkeninyasalzorunluluğuilebelirlenmiştir. Garantiancakşudurumlardageçerlidir: Garanti hangi durumlarda geçersizdir: Cihazınamacınauygunolarakkullanılmasında Kullanımkılavuzunundikkatealınması Orijinalyedekparçalarınkullanımında Cihazdaonarımdenemeleri Cihazüzerindeteknikdeğişiklikler Talimatlarauygunolmayanşekildekullanım (örn.ticariveyabelediyeamaçlıkullanım) Şunlargarantidışıdır: Normalkullanımdandolayıortayaçıkmışboyahasarları YedekparçakartındaXXXXXX(X)çerçevesiXXX XXX (X)ileişaretlenmişolanaşınanparçalar İçtenyanmalımotor–Bunlariçinilgilimotorüreticisininayrıolarakverilengarantişartlarıgeçerlidir Garantiningerekmesidurumundalütfenbugarantibelgesivecihazınfaturasıilesatıcınızaveyaenyakınyetkilimüşteri servisinedanışın.Bugarantionayıileürünüsatınalanınyasalhasartaleplerisaklıdır.
