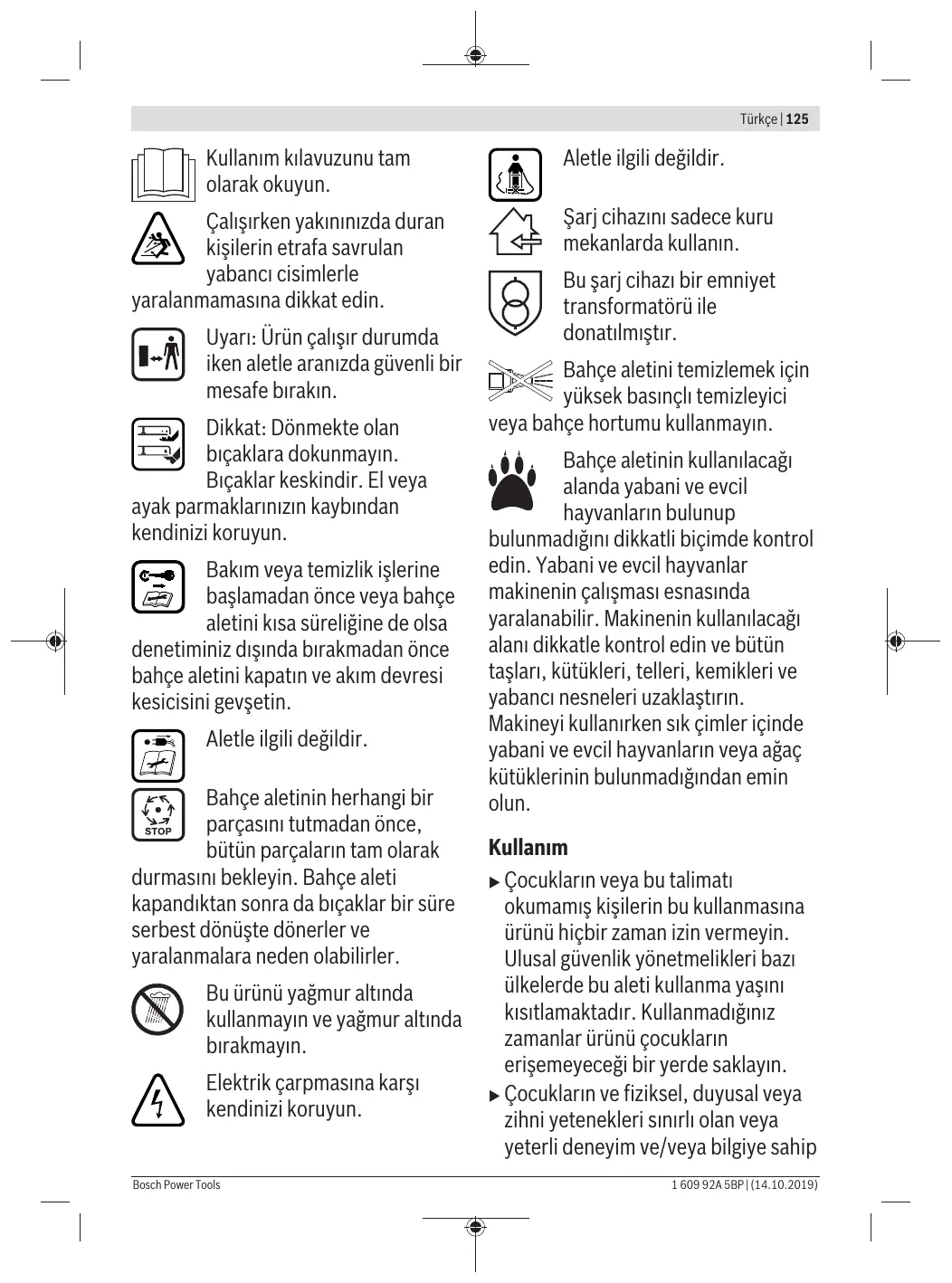

Türkçe Güvenlik Talimatı Dikkat! Aşağıdaki talimatı dikkatlice okuyun. Kumanda elemanlarının işlevini ve ürünün usulüne uygun olarak kullanılmasını öğrenin. Bu kullanım kılavuzunu ileride başvurmak üzere güvenli bir yerde saklayın. Bahçe aleti, şarj cihazı ve akü üzerindeki sembollerin açıklaması Genel tehlike uyarısı.

Kullanım kılavuzunu tam olarak okuyun. Çalışırken yakınınızda duran kişilerin etrafa savrulan yabancı cisimlerle yaralanmamasına dikkat edin. Uyarı: Ürün çalışır durumda iken aletle aranızda güvenli bir mesafe bırakın. Dikkat: Dönmekte olan bıçaklara dokunmayın. Bıçaklar keskindir. El veya ayak parmaklarınızın kaybından kendinizi koruyun. Bakım veya temizlik işlerine başlamadan önce veya bahçe aletini kısa süreliğine de olsa denetiminiz dışında bırakmadan önce bahçe aletini kapatın ve akım devresi kesicisini gevşetin. Aletle ilgili değildir. Bahçe aletinin herhangi bir parçasını tutmadan önce, bütün parçaların tam olarak durmasını bekleyin. Bahçe aleti kapandıktan sonra da bıçaklar bir süre serbest dönüşte dönerler ve yaralanmalara neden olabilirler. Bu ürünü yağmur altında kullanmayın ve yağmur altında bırakmayın. Elektrik çarpmasına karşı kendinizi koruyun.

Aletle ilgili değildir. Şarj cihazını sadece kuru mekanlarda kullanın. Bu şarj cihazı bir emniyet transformatörü ile donatılmıştır. Bahçe aletini temizlemek için yüksek basınçlı temizleyici veya bahçe hortumu kullanmayın. Bahçe aletinin kullanılacağı alanda yabani ve evcil hayvanların bulunup bulunmadığını dikkatli biçimde kontrol edin. Yabani ve evcil hayvanlar makinenin çalışması esnasında yaralanabilir. Makinenin kullanılacağı alanı dikkatle kontrol edin ve bütün taşları, kütükleri, telleri, kemikleri ve yabancı nesneleri uzaklaştırın. Makineyi kullanırken sık çimler içinde yabani ve evcil hayvanların veya ağaç kütüklerinin bulunmadığından emin olun. Kullanım u Çocukların veya bu talimatı okumamış kişilerin bu kullanmasına ürünü hiçbir zaman izin vermeyin. Ulusal güvenlik yönetmelikleri bazı ülkelerde bu aleti kullanma yaşını kısıtlamaktadır. Kullanmadığınız zamanlar ürünü çocukların erişemeyeceği bir yerde saklayın. u Çocukların ve fiziksel, duyusal veya zihni yetenekleri sınırlı olan veya yeterli deneyim ve/veya bilgiye sahip 1 609 92A 5BP | (14.10.2019)

olmayan ve/veya aletin nasıl kullanılacağına dair talimat almayan kişilerin bahçe aletini kullanmasına hiçbir zaman izin vermeyin. u Ürün ile oynamamaları için çocuklara göz kulak olunmalıdır. u Bahçe aletini özellikle çocukların ve evcil hayvanların çok yakınında kullanmayın. u Bu aleti kullananlar başkalarının başına gelebilecek kazalardan veya bunların özel mülkiyetinde bulunan mallarda meydana gelebilecek hasarlardan sorumludur. u Bu ürünü kullanırken açık lastik ayakkabılar veya sandaletler kullanmayın. Sağlam iş ayakkabıları ve uzun pantolon kullanın. u İşleyeceğiniz yüzeyi dikkatli biçimde inceleyin ve taş, dal, tel, kemik ve benzeri yabancı nesneleri temizleyin. u Aleti kullanmaya başlamadan önce daima bıçakların, bıçak cıvatalarının veya kesme modülünün aşınmış veya hasarlı olup olmadığını kontrol edin. Balanssız çalışmayı önlemek için aşınmış veya hasar görmüş bıçakları ve bıçak cıvatalarını her zaman takım halinde değiştirin. u Sadece gün ışığında veya iyi aydınlatma koşullarında biçme yapın. u Elverişsiz hava koşullarında, özellikle fırtına ve sağanak yağış beklenirken çim biçme makinesi ile çalışmayın. u Bahçe aletini mümkün olduğu kadar ıslak çimlerde kullanmayın. 1 609 92A 5BP | (14.10.2019)

Her zaman sakin çalışın, acele etmeyin. u Bahçe aletini arızalı koruma donanımlarıyla, kapaklarla ve örneğin çarpma emniyeti ve/veya çim tutma selesi gibi emniyet donanımları olmadan kullanmayın. u Kendi sağlığınız açısından koruyucu kulaklık kullanmanızı tavsiye ederiz. u Yorgun veya hastaysanız veya alkol, hap veya aldığınız ilaçların etkisi altındaysanız ürünü kullanmayın. u Meyilli yüzeylerde çalışmak tehlikeli olabilir: – Çok meyilli yüzeylerde biçme yapmayın. – Meyilli yüzeylerde veya ıslak çimlerde yere sağlam basmaya dikkat edin. – Dik yüzeylerde her zaman enine biçme yapın, aşağı yukarı yapmayın. – Dik yerlerde yön değiştirirken özellikle dikkatli olun. u Geriye doğru giderken veya bahçe aletini çekerken çok dikkatli olun. u Biçme yaparken bahçe aletini daima öne doğru itin ve hiçbir zaman kendinize doğru çekmeyin. u Taşımak için bahçe aletini devirdiğinizde, çimle kaplı olmayan yüzeylerden geçerken ve bahçe aletini çim alanlarına getirir götürürken bıçakların duruyor olması gerekir. u Motoru başlatırken veya çalıştırırken bahçe aletini devirmeyin. u

Bahçe aletini kullanım kılavuzunda belirtildiği gibi çalıştırın ve ayaklarınızın dönen bıçaklardan yeterli uzaklıkta olmasına dikkat edin. u Ellerinizi ve ayaklarınızı aletin dönen parçalarının yakınına getirmeyin. u Bahçe aleti ile çalışırken aletin atma bölgesinden yeterli uzaklıkta durun. u Motor çalışır durumda iken bahçe aletini hiçbir zaman kaldırmayın veya taşımayın. u Depolama esnasında bahçe aletinin 4 tekerlek üzerinde durduğundan emin olun. u Bahçe aletini sadece taşıma tutamağından tutarak kaldırın. Taşıma tutamağını dikkatli kullanın. u Üründe hiçbir değişiklik yapmayın. Müsaade edilmeyen değişiklikler ürününüzün güvenliğini olumsuz yönde etkileyebilir ve şiddetli gürültü ile titreşimlere neden olabilir. u

Yaprak toplama Yaprak toplama bıçağı Sonbahar yapraklarını çiminizden alacak biçimde tasarlanmıştır. Bu fonksiyonun optimum bir sonuç alabilmesi için aşağıdaki noktalara uyulmalıdır: – Yaprakları sadece maksimum kesme yüksekliğinde toplayın. – Yaprakları sadece çimleriniz üzerinde toplayın. – Yaprak toplama işine başlamadan önce çalışma yüzeyini kontrol edin ve insanları, evcil hayvanları, cam Bosch Power Tools

nesneleri ve otomobilleri uzak tutun. Akım devresi kesicisinin gevşetilmesi – Bahçe aletinin yanından ayrılırken. – blokajları giderirken. – bahçe aletini kontrol ederken, temizlerken veya kendinde bir çalışma yaparken. – yabancı bir nesneye çarptığınızda. Hemen bahçe aletinde bir hasar olup olmadığını kontrol edin ve gerekiyorsa onarıma yollayın. – bahçe aleti alışılmışın dışında titreşim yapmaya başlayınca (hemen kontrol edin). Bakım u Keskin bıçakların alanında meşgul olurken veya çalışırken daima bahçe eldivenleri kullanın. u Tüm somunların, cıvataların ve vidaların, ürün ile güvenli bir şekilde çalışmak için sıkı olduğundan emin olun. u Çim toplama haznesinin aşınmış olup olmadığını düzenli aralıklarla kontrol edin. u Ürünü kontrol edin ve güvenlik önlemi olarak aşınmış veya hasar görmüş parçaları değiştirin. u Sadece bahçe aleti için öngörülen kesici bıçakları kullanın. u Yenilenen parçaların orijinal Bosch ürünü olduğundan emin olun. u Saklamak üzere kaldırmadan önce ürünün temiz ve kalıntılardan arınmış 1 609 92A 5BP | (14.10.2019)

olduğundan emin olun. Eğer gerekiyorsa aleti yumuşak, kuru bir fırça ile temizleyin. Akünün optimum kullanımı için güvenlik talimatları ve uyarılar Aküyü takmadan önce bahçe aletinin kapalı olduğundan ve akım devresi kesicisinin gevşetildiğinden emin olun. Bahçe aleti açık durumda iken akü takılacak olursa kazalara neden olunabilir. u Sadece bu bahçe aleti için öngörülen Bosch aküleri kullanın. Başka marka akülerin kullanılması yaralanmalara veya yangına neden olabilir. u Aküyü açmayın. Kısa devre tehlikesi vardır. u

Aküyü ısıya (örneğin sürekli güneş ışınına), ateşe, suya ve neme karşı koruyun. Patlama tehlikesi vardır.

Kullanım dışındaki aküleri büro ataçları, madeni paralar, çiviler, vidalar veya küçük madeni nesnelerden uzak tutun. Bunlar akü kontakları arasında köprüleme yapabilir. Akü kontakları arasındaki bir kısa devre yanıklara veya yangına neden olabilir. Aküde hasar oluşacak olursa veya akü usulüne aykırı biçimde kullanılacak olursa buhar ortaya çıkabilir. Bulunduğunuz yeri havalandırın ve şikayetler oluşursa hekime başvurun. Dışarı çıkabilecek bu buharlar solunum yollarını tahriş edebilir. Aküyü sadece üreticinin ürünlerinde kullanın. Ancak bu yolla akü tehlikeli zorlanmalara karşı korunur. Çivi veya tornavida gibi sivri nesneler veya dışarıdan kuvvet uygulama aküde hasara neden olabilir. Akü içinde bir kısa devre oluşabilir ve akü yanabilir, duman çıkarabilir, patlayabilir veya aşırı ölçüde ısınabilir. Aküye kısa devre yaptırmayın. Patlama tehlikesi vardır.

Aküyü neme ve suya karşı koruyun.

Bahçe aletini sadece -20 °C ile 50 °C arasında depolayın. Bahçe aletini örneğin yaz mevsiminde otomobil içinde bırakmayın. u Akünün havalandırma aralıklarını düzenli olarak yumuşak, temiz ve kuru bir fırça ile temizleyin.

Çocukların ve fiziksel, duyusal veya zihni yetenekleri sınırlı olan veya yeterli deneyim ve/veya bilgiye sahip olmayan ve/veya aletin nasıl kullanılacağına dair talimat almayan kişilerin şarj aletini kullanmasına hiçbir zaman izin vermeyin. Ulusal güvenlik yönetmelikleri bazı ülkelerde bu aleti kullanma yaşını kısıtlamaktadır. u Çocuklara göz kulak olun. Bu şekilde çocukların şarj cihazı ile oynamasını önlersiniz. u Sadece 2,0 Ah (10 akü hücresinden itibaren) kapasiteden itibaren Bosch lityum iyon aküleri şarj edin. Akünün gerilimi şarj cihazının akü şarj gerilimine uygun olmalıdır. Tekrar şarj edilemeyen aküleri şarj etmeyin. Başka akülerin şarj edilmesi durumunda yangın ve patlama tehlikesi vardır. u

Şarj cihazları için güvenlik talimatı Güvenlik talimatının bütün hükümlerini ve uyarıları okuyun. Açıklanan uyarılara ve talimat hükümlerine uyulmadığı takdirde elektrik çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden olunabilir. Güvenlik talimatı hükümlerini ve uyarıları ileride kullanmak üzere güvenli bir yerde saklayın. Şarj cihazını ancak bütün işlevlerini ve talimatı okuyup öğrendikten sonra kullanın. 1 609 92A 5BP | (14.10.2019)

Şarj cihazını yağmur ve neme karşı koruyun. Şarj cihazının içine su sızması elektrik çarpma tehlikesini artırır. Şarj cihazını temiz tutun. Kirlenme elektrik çarpma tehlikesini artırır. Her kullanımdan önce şarj cihazını, kabloyu ve fişi kontrol edin. Hasar tespit ederseniz şarj cihazını kullanmayın. Şarj cihazını kendiniz açmayın ve sadece orijinal yedek parça kullanma koşulu ile sadece kalifiye uzman personele onartın. Hasarlı şarj cihazları, kablolar ve fişler elektrik çarpma riskini artırır. Şarj cihazını kolay alevlenir zeminler üzerinde (örneğin kağıt, kumaş vb.) ve yanıcı maddelerin bulunduğu ortamlarda çalıştırmayın. Şarj işlemi esnasında şarj cihazından çıkan ısı nedeniyle yangın tehlikesi vardır. Şarj cihazının havalandırma aralıklarının üstünü kapatmayın. Aksi takdirde şarj cihazı aşırı ölçüde ısınabilir ve doğru işlev göremez. Yüksek elektriksel güvenlik için maksimum 30 mA tetikleme akımlı bir hatalı akım koruma şalteri kullanılmasını tavsiye ederiz. Aleti kullanmaya başlamadan önce FI koruyucu şalteri kontrol edin. Bosch Power Tools

Aşağıdaki semboller kullanım kılavuzunun okunması ve anlaşılmasında önem taşır. Sembolleri ve anlamlarını hafızanıza iyice yerleştirin. Sembolleri doğru olarak yorumlamanız size ürünü daha iyi ve daha güvenli kullanma olanağı sağlar. Sembol

Müsaade edilen davranış Yasak işlem

Duyulabilir gürültü Aksesuar/Yedek parça

Usulüne uygun kullanım

Koruyucu eldiven kullanın

Bu bahçe aleti özel alanlarda çim biçme için tasarlanmıştır. Bu bahçe aleti çit kesme, çim düzeltme ve benzeri işler için tasarlanmamıştır. Bu bahçe aleti düz zemindeki çimlerin biçilmesi için tasarlanmıştır.

Teknik veriler Çim biçme makinesi

Universal Rotak 36-550

Ürün kodu Anma gerilimi

Bıçak gövdesi genişliği

Hacim, çim toplama haznesi Ağırlığı EPTA‑Procedure 01:2014’e göre Seri numarası (Serial Number)

bahçe aletindeki tip etiketine bakın

İzin verilen ortam sıcaklığı – Şarjda

Anma gerilimi Ürün kodu/kapasite

Akü hücrelerinin sayısı – 2 607 336 913/ 1 607 A35 02V Bosch Power Tools

1 609 92A 5BP | (14.10.2019)

130 | Türkçe Çim biçme makinesi

– 1 607 A35 058 − − − − Bu kılavuzdaki tüm değerler, deniz seviyesinin 2000 metre altında veya üstünde kullanılmak üzere ölçülmüştür. Şarj cihazı Ürün kodu

Şarj akımı Şarj süresi (akü boş durumda) – 2,0 Ah’li akü

Ağırlığı EPTA‑Procedure 01:2014’e göre

3 600 HB9 505 3 600 HB9 508 3 600 HB9 506 3 600 HB9 509 3 600 HB9 507 3 600 HB9 573 3 600 HB9 574 Gürültü emisyon değerleri EN 60335-2-77 standardına göre belirlenmektedir Aletin A-değerlendirmeli gürültü seviyesi tipik olarak şu kadardır: – Ses basıncı seviyesi

– Gürültü emisyonu seviyesi

– Tolerans K Toplam titreşim değerleri ah (üç yönün vektör toplamı) ve tolerans K EN 60335-2-77 uyarınca belirlenmektedir – Titreşim emisyon değeri ah

Montaj ve işletim İşlemin amacı

Çim tutma haznesinin takılması/ çıkarılması

Kesme yüksekliğinin ayarlanması

Akünün yerleştirilmesi

Çalışma yüksekliğinin ayarlanması

Çalıştırma -Devresi Kesiciyi Takın - Açın - Biçin - Kapatın - Devre Kesiciyi Çıkarın

Doluluk seviyesi göstergesi çim tutma selesi boş/dolu

Türkçe | 131 İşlemin amacı

Bıçak bakımı/bıçak değiştirme

A) Şekli gösterilen veya tanımlanan aksesuar standart teslimat kapsamında değildir. Aksesuarın tümünü aksesuar programımızda bulabilirsiniz.

İşletime alma Güvenliğiniz için Dikkat! Bakım veya temizlik işlemlerine başlamadan önce bahçe aletini kapatın, akım devresi kesiciyi gevşetin ve aküyü çıkarın. Şalter kablosu hasarlı, kesilmiş veya sarılmış ise aynı şekilde hareket edin. u Bahçe aleti kapatıldıktan sonra da bıçaklar birkaç saniye dönmeye devam eder. u Dikkat: Dikkat – Dönmekte olan kesici bıçağa dokunmayın. u

Akünün şarjı Akü bir sıcaklık kontrol sistemi ile donatılmış olup, bu sistem akünün sadece 0 °C ile 35 °C arasında şarjına izin verir. Bu yolla uzun bir akü kullanım ömrü sağlanır. Not: Akü kısmi şarjlı olarak teslim edilir. Aküden tam performansı alabilmek için aküyü şarj cihazı içinde tam olarak şarj edin. Lityum iyon akü kullanım ömrü kısalmaksızın istendiği zaman şarj edilebilir. Şarj işleminin kesilmesi aküye zarar vermez. Lityum iyon akü „Electronic Cell Protection (ECP)“ sistemi ile derin deşarja karşı korunmalıdır. Akü boşaldığında elektrikli el aleti bir koruyucu devre üzerinden kapatılır: Bahçe aleti artık çalışmaz. Alet otomatik olarak kapandığında açma/kapama şalteri üzerine bastırmaya devam etmeyin. Akü hasar görebilir. Akülerin atılmasına ilişkin uyarıları dikkate alın.

Akünün takılması/çıkarılması Not: Uygun aküler kullanılmadığı takdirde işlev bozuklukları ve aletin hasar görme riski vardır. Şarj edilmiş aküyü yerine yerleştirin. Akünün tam olarak yerine yerleştirildiğinden emin olun. Aküyü aletten çıkarmak için akü yuvası boşa alma tuşuna basın ve aküyü çekerek çıkarın.

Şarj işlemi Şarj cihazının şebeke bağlantı fişi prize takıldıktan ve akü şarj cihazı içine yerleştirildikten sonra şarj işlemi başlar. Akıllı şarj yöntemi sayesinde akünün şarj durumu otomatik olarak algılanır ve akü sıcaklığı ile akü gerilimine bağlı olarak optimum şarj akımı ayarlanır. Bu yolla akü korunur ve şarj cihazı içinde daima tam şarjlı olarak kalır.

Şarj cihazındaki gösterge elemanlarının anlamı (AL 3620 CV/AL 3640 CV/AL 36V-20) Hızlı şarj işlemi Hızlı şarj işlemi hızla yanıp sönen yeşil akü şarj göstergesi ile gösterilir. Aküdeki gösterge elemanı: Şarj işlemi süresince üç yeşil LED kısa bir süre arka arkaya yanar ve sonra söner. Üç yeşil LED sürekli olarak yanmaya başladığında akü tam olarak şarj edilmiş demektir. Akü tam olarak şarj olduktan yaklaşık 5 dakika sonra üç yeşil LED tekrar söner. Not: Hızlı şarj işlemi ancak akü müsaade edilen sıcaklık aralığında iken mümkündür, bakınız: bölüm „Teknik veriler“. Akü dolu Yeşil akü şarj göstergesinin sürekli yanması, akünün tam olarak şarj olduğunu bildirir. Ayrıca akünün tam olarak şarj olduğu yaklaşık saniyelik sesli sinyalle de bildirilir. Bu durumda akü hemen kullanılmak üzere alınabilir. Akü olmadan akü şarj göstergesinin sürekli yanması, şebeke fişinin prize takılı olduğunu ve şarj cihazının işletime hazır olduğunu bildirir. Akü sıcaklığı 0°C altında veya 45°C üstünde Akü şarj göstergesinin sürekli olarak kırmızı yanması akü sıcaklığının izin verilen şarj sıcaklığı aralığı dışında olduğunu bildirir, bakınız Bölüm „Teknik veriler“. Müsaade edilen sıcaklık aralığına ulaşıldığında şarj cihazı otomatik olarak hızlı şarj işlemine geçer. Akü sıcaklığı müsaade edilen şarj aralığı içinde değilse, akü şarj cihazına yerleştirilince akünün kırmızı LED’i yanar. Şarj işlemi mümkün değil Şarj işleminde başka bir hata varsa, bu, kırmızı LED göstergesinin yanıp sönmesi ile bildirilir. Şarj işlemi başlatılamaz ve akünün şarjı mümkün değildir (Bakınız: bölüm Hata arama). Şarj işlemine ilişkin açıklamalar Kesintisiz veya arka arkaya gerçekleştirilen şarj çevrimlerinde şarj cihazı ısınabilir. Bu normaldir ve şarj cihazında teknik bir arızanın olduğu anlamına gelmez. Şarj işleminden sonra belirgin ölçüde kısa işletme süresi akünün kullanım ömrünün tamamlandığını ve yenilenmesi gerektiğini gösterir. Tasfiye konusundaki talimat hükümlerine uyun. Akünün soğutulmsı (Active Air Cooling) Şarj cihazına entegre edilmiş olan fan kontrolü, cihaz içine yerleştirilmiş olan akünün sıcaklığını kontrol eder. Akü sıcaklığı 30 °C’nin üstünde ise, akü bir fan üzerinden optimum şarj sıcaklığına kadar soğutulur. Açılan fan bir havalandırma gürültüsü çıkarır. Fan çalışmıyorsa, akü sıcaklığı optimum şarj sıcaklığı arasında demektir veya fan arızalıdır. Bu durumda akünün şarj süresi uzar.

1 609 92A 5BP | (14.10.2019)

Çalışırken dikkat edilecek hususlar Akü şarj göstergesi Akü akünün şarj durumunu gösteren bir akü şarj durumu göstergesi ile donatılmıştır. Şarj durumu göstergesi 3 yeşil LED’ten oluşur. Şarj seviye göstergesini etkinleştirmek için şarj seviyesi tuşuna basın. Yaklaşık 5 saniye sonra şarj durumu göstergesi kendiliğinden söner. Şarj durumu akü çıkarılmış durumda iken de kontrol edilebilir. LED-Göstegesi

Sürekli ışık 3 yeşil LED

Sürekli ışık 2 yeşil LED

Sürekli ışık 1 yeşil LED

Yanıp sönme 1 yeşil LED Rezerve Alet açıldıktan sonra hiçbir LED yanmazsa, akü arızalı demektir ve değiştirilmelidir. Güvenlik gerekçesiyle şarj durumu ancak bahçe aleti dururken sorgulanabilir. Şarj işlemi süresince üç yeşil LED kısa bir süre arka arkaya yanar ve sonra söner. Üç yeşil LED sürekli olarak yanmaya başladığında akü tam olarak şarj edilmiş demektir. Akü tam olarak şarj olduktan yaklaşık 5 dakika sonra üç yeşil LED tekrar söner.

70 üstündeki sıcaklıkta akü, tekrar müsaade edilen işletme sıcaklıkk aralığına gelinceye kadar, kesme yapar.

Bahçe aleti elektronik sisteminin sıcaklık kontrolü Açma/kapama düğmesine bastığınızda kırmızı LED sürekli yanar: Bahçe aletinin elektronik sisteminin sıcaklığı 5 °C’nin altında veya 75 °C ’nin üstünde demektir. 90 °C'nin üzerindeki sıcaklıkta bahçe aletinin elektronik sistemi tekrar müsaade edilen sıcaklık aralığına ulaşılıncaya kadar kapanır.

Kesme performansı (akü işletme süresi) Kesme performansı (akü işletme süresi) çim yoğunluğu, nem, çim uzunluğu gibi çimin özelliklerine ve kesme yüksekliğine bağlıdır. Biçme yaparken bahçe aletinin sık sık açılıp kapanması da kesme performansını düşürür (akü işletme süresi). Kesme performansını (akü işletme süresi) optimum düzeye getirmek için sık sık biçme yapılması, kesme yüksekliğinin büyütülmesi ve makul bir tempo ile çalışılması tavsiye olunur. Aşağıdaki örnek, kesme yüksekliği ile kesme performansının akü şarjı temelindeki ilişkisini göstermektedir. Kesme koşulları 6cm 4cm

Sıcaklığı izlemek için akü göstergesi Sıcak kontrolüne ait göstergenin kırmızı LED’i akünün veya bahçe aletinin elektronik sisteminin (akü takılı iken) optimum sıcaklık aralığında olmadığını bildirir. Bu durumda bahçe aleti çalışmaz veya tam performansla çalışmaz.

Akünün sıcaklık kontrolü Akü takılıyken tuşa veya açma / kapama şalterine basıldığında kırmızı LED yanıp söner: Akü izin verilen işletme sıcaklığı aralığı dışında.

Çok ince, kuru çim Kesme performansı 2,0 Ah’li akü

6,0 Ah’li akü 750 m2'ye kadar İşletme süresini artırmak için Bosch Bahçe Aletleri için yetkili bir servisten yedek bir akü alınabilir.

Bahçe aletinin içindeki kablo sisteminde hata var Bosch Müşteri Servisine başvurun

Akü boşalmış durumda

Akü çok soğuk veya çok sıcak

Aküyü ısıtın veya soğutun

En büyük kesme yüksekliği ayarı ile izin verilen maks. çim yüksekliğ 30 cm

Motor koruma sistemi devreye girmiş durumda

Motoru soğutun ve daha büyük kesme yüksekliği ayarlayın

Akım devresi kesicisi doğru veya tam olarak yerleştirilmemiş

1 609 92A 5BP | (14.10.2019)

Türkçe | 133 Hata göstergesi

Bahçe aleti kesintili olarak çalışıyor

Bahçe aletinin içindeki kablo sisteminde hata var Bosch Müşteri Servisine başvurun

Motor koruma sistemi devreye girmiş durumda

Bahçe ekipmanı Kesme yüksekliği çok düşük düzensiz biçme profili Bıçaklar körelmiş bırakır Tıkanma olabilir ve/veya motor ağır çalışır

Motoru soğutun ve daha büyük kesme yüksekliği ayarlayın Daha büyük kesme yüksekliği ayarlayın Bıçağı değiştirin (bkz. Resim J) Bahçe aletini kapatın ve akım devresi kesiciyi gevşet Bahçe aletinin alt tarafını kontrol edin ve gerekiyorsa temizleyin

Bıçaklar yanlış takılmış

Bıçakları doğru takın

Bahçe aleti açıldıktan Bıçakların dönmesi çim tarafından engelleniyor sonra bıçak dönmüyor

Bahçe aletini kapatın ve akım devresi kesiciyi gevşet Tıkanmayı giderin (her zaman bahçe eldivenleri giyin)

Bıçak somunu/-cıvatası gevşek

Bıçak somununu/-cıvatasını sıkın (27 Nm)

Aşırı titreşim ve gürültü Bıçak somunu/-cıvatası gevşek var Bıçaklar hasarlı

Bıçak somununu/-cıvatasını sıkın (27 Nm) Bıçağı değiştirin (bkz. Resim J)

Akü ve şarj cihazı Hata göstergesi

Şarj cihazında kırmızı akü şarj göstergesi yanıp sönüyor

Akü takılı (doğru takılı) değil

Akü şarj cihazına doğru olarak yerleştirin

Akü kontakları kirli

Akü kontaklarını temizleyin; örneğin aküyü birkaç kez takıp çıkararak. Gerekiyorsa aküyü yenileyin

Şarj işlemi mümkün değil

Şarj cihazında akü şarj Şarj cihazının şebeke fişi takılı değil veya doğru göstergeleri yanmıyor takılı değil Priz, şebeke kablosu veya şarj cihazı arızalı

Bakım ve servis Akü bakımı Dikkat! Bakım veya temizlik işlemlerine başlamadan önce bahçe aletini kapatın, akım devresi kesicisini gevşetin ve aküyü ve çim tutma selesini çıkarın. u Keskin bıçakların alanında meşgul olurken veya çalışırken daima bahçe eldivenleri kullanın. Aküden optimum ölçüde yararlanabilmek için aşağıdaki uyarı ve önlemlere uyun: – Aküyü neme ve suya karşı koruyun. – Bahçe aletini sadece -20 °C ile 50 °C arasında depolayın. Bahçe aletini örneğin yaz mevsiminde otomobil içinde bırakmayın. – Aküleri bahçe aletinin içinde değil ayrı yerde depolayın. – Aküyü şiddetli güneş ışını altındaki bahçe aleti içinde bırakmayın. – Akünün saklanması için optimum sıcaklık 5 derecedir. u

Şebeke fişini tam olarak prize takın Şebeke gerilimini kontrol edin, gerekiyorsa şarj cihazını Bosch elektrikli el aletleri için yetkili bir serviste kontrol ettirin

– Akünün havalandırma aralıklarını düzenli olarak yumuşak, temiz ve kuru bir fırça ile temizleyin. Şarj işleminden sonra belirgin ölçüde kısa işletme süresi akünün kullanım ömrünün tamamlandığını ve yenilenmesi gerektiğini gösterir.

Müşteri servisi ve uygulama danışmanlığı www.bosch-garden.com Bütün başvuru ve yedek parça siparişlerinizde ürünün tip etiketi üzerindeki 10 haneli ürün kodunu mutlaka belirtin. Sadece Türkiye için geçerlidir: Bosch genel olarak yedek parçaları 5 yıl hazır tutar. Türkçe Bosch Sanayi ve Ticaret A.Ş. Elektrikli El Aletleri Aydınevler Mah. İnönü Cad. No: 20 Küçükyalı Ofis Park A Blok 1 609 92A 5BP | (14.10.2019)

134 | Türkçe 34854 Maltepe-İstanbul Tel.: 444 80 10 Fax: +90 216 432 00 82 E-mail: iletisim@bosch.com.tr www.bosch.com.tr Bulsan Elektrik İstanbul Cad. Devrez Sok. İstanbul Çarşısı No: 48/29 İskitler Ankara Tel.: +90 312 3415142 Tel.: +90 312 3410302 Fax: +90 312 3410203 E-mail: bulsanbobinaj@gmail.com Faz Makine Bobinaj Cumhuriyet Mah. Sanayi Sitesi Motor İşleri Bölümü 663 Sk. No:18 Antalya Tel.: +90 242 3465876 Tel.: +90 242 3462885 Fax: +90 242 3341980 E-mail: info@fazmakina.com.tr Körfez Elektrik Karaağaç Mah. Sümerbank Cad. No:18/2 Erzincan Tel.: +90 446 2230959 Fax: +90 446 2240132 E-mail: bilgi@korfezelektrik.com.tr Değer İş Bobinaj İsmetpaşa Mah. İlk Belediye Başkan Cad. 5/C Şahinbey/Gaziantep Tel.: +90 342 2316432 Fax: +90 342 2305871 E-mail: degerisbobinaj@hotmail.com Tek Çözüm Bobinaj Küsget San.Sit.A Blok 11Nolu Cd.No:49/A Şehitkamil/Gaziantep Tel.: +90 342 2351507 Fax: +90 342 2351508 E-mail: cozumbobinaj2@hotmail.com Günşah Otomotiv Beylikdüzü Sanayi Sit. No: 210 Beylikdüzü İstanbul Tel.: +90 212 8720066 Fax: +90 212 8724111 E-mail: gunsahelektrik@ttmail.com Aygem 10021 Sok. No: 11 AOSB Çiğli İzmir Tel.: +90232 3768074 Fax: +90 232 3768075 E-mail: boschservis@aygem.com.tr Sezmen Bobinaj Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir İzmir Tel.: +90 232 4571465 Tel.: +90 232 4584480 Fax: +90 232 4573719 E-mail: info@sezmenbobinaj.com.tr 1 609 92A 5BP | (14.10.2019)

Ankaralı Elektrik Eski Sanayi Bölgesi 3. Cad. No: 43 Kocasinan Kayseri Tel.: +90 352 3364216 Tel.: +90 352 3206241 Fax: +90 352 3206242 E-mail: gunay@ankarali.com.tr Asal Bobinaj Eski Sanayi Sitesi Barbaros Cad. No: 24/C Samsun Tel.: +90 362 2289090 Fax: +90 362 2289090 E-mail: bpsasalbobinaj@hotmail.com Üstündağ Elektrikli Aletler Nusretiye Mah. Boyacılar Aralığı No: 9 Tekirdağ Tel.: +90 282 6512884 Fax: +90 282 6521966 E-mail: info@ustundagsogutma.com Marmara Elektrik Tersane cd. Zencefil Sok.No:6 Karaköy İstanbul Tel.: +90 212 2974320 Fax: +90 212 2507200 E-mail: info@marmarabps.com Bağrıaçıklar Oto Elektrik Motorlu Sanayi Çarşısı Doğruer Sk. No:9 Selçuklu Konya Tel.: +90 332 2354576 Tel.: +90 332 2331952 Fax: +90 332 2363492 E-mail: bagriaciklarotoelektrik@gmail.com Kırgızistan, Moğolistan, Tacikistan, Türkmenistan, Özbekistan TOO “Robert Bosch” Power Tools, Satış Sonrası Servis Muratbaev Cad., 180 050012, Almatı, Kazakistan Servis E-posta: service.pt.ka@bosch.com Resmi İnternet Sitesi: www.bosch.com, www.bosch-pt.com

Taşıma Alet içindeki lityum iyon (Li-Ion) aküler tehlikeli madde taşıma yönetmeliği hükümlerine tabidir. Aküler başka bir yükümlülük olmaksızın kullanıcı tarafından caddeler üzerinde taşınabilir. Üçüncü kişiler aracılığıyla yollamada (örneğin hava yolu veya nakliye şirketi ile yollamada) ambalaj ve etiketlemeye ait özel hükümlere uyulmalıdır. Bu konuda gönderi hazırlanırken bir tehlikeli madde uzmanından yardım alınmalıdır. Aküleri sadece gövdeleri hasarsız durumda gönderin. Açık kontakların üzerini kapatınız ve aküyü ambalaj içinde hareket etmeyecek biçimde paketleyiniz. Lütfen olası ek ulusal yönetmelik hükümlerine de uyun.

Tasfiye Bahçe aletleri, aküler, aksesuar ve ambalaj malzemesi çevre dostu bir biçimde tasfiye edilmek üzere geri dönüşüm merkezine yollanmak zorundadır. Bahçe aletlerini ve aküleri/bataryaları evsel çöplerin içine atmayın!

Sadece AB üyesi ülkeler için: 2012/19/EU yönetmeliği uyarınca kullanım ömrünü tamamlamış elektronik ve elektrikli aletler ve 2006/66/EC yönetmeliği uyarınca arızalı veya kullanım ömrünü tamamlamış aküler/bataryalar ayrı ayrı toplanmak ve çevre dostu tasfiye için geri kazanım merkezlerine gönderilmek zorundadır.

Aküler/Bataryalar: Li-Ion: Lütfen Nakliye bölümündeki uyarı ve açıklamalara uyun.

Polski Wskazówki bezpieczeństwa Uwaga! Poniższe wskazówki należy dokładnie przeczytać. Należy zapoznać się z elementami sterującymi i prawidłową obsługą zakupionego produktu. Instrukcję eksploatacji należy zachować i starannie przechowywać w celu dalszego zastosowania. Wyjaśnienie symboli umieszczonych na narzędziu ogrodowym, ładowarce i akumulatorze Ogólna wskazówka ostrzegająca przed potencjalnym zagrożeniem. Przed przystąpieniem do pracy należy przeczytać niniejszą instrukcję eksploatacji. Bosch Power Tools

Tek sorumlu olarak, tanımlanan ürünün aşağıdaki yönetmelik ve direktiflerin geçerli bütün hükümlerine ve aşağıdaki standartlara uygun olduğunu beyan ederiz.

AB Uygunluk beyanı Çim biçme makinesi

2000/14/EC: Ölçülen ses gücü seviyesi 88 dB(A), tolerans K = 2,0 dB, garanti edilen ses gücü seviyesi 88 dB(A) Uygunluk değerlendirme yöntemi ek VI uyarınca. Ürün kategorisi: 32 Onaylanmış kuruluş: DEKRA Certification B.V. Meander 1051, 6825 MJ Arnhem, Netherlands, Nr.0344 Teknik belgelerin bulunduğu yer:
