SP 7 Dirt Inox - Su pompası KARCHER - Ücretsiz kullanım kılavuzu

Ürün tipi	Kirli su tahliye pompası
Marka	Kärcher
Model	SP 7 Dirt Inox
Kategori	Su pompası
Gövde malzemesi	Paslanmaz çelik
Maksimum debi	7.000 l/s
Maksimum basma yüksekliği	7 m
Maksimum daldırma derinliği	7 m
Nominal güç	400 W
Besleme gerilimi	230 V ~ 50 Hz
Kablo uzunluğu	10 m
Net ağırlık	8,6 kg
Boyutlar (G × D × Y)	220 × 280 × 420 mm
Anahtar tipi	Otomatik şamandıralı anahtar
Termal koruma	Evet, aşırı ısınmada otomatik duruş
Dahili filtre	Evet, 5 mm'ye kadar partiküller için
Basma bağlantısı	Evrensel bağlantı 1" (inç) veya 1 1/2"
Teslimat içeriği	Pompa, bağlantı manşonu, adaptör, kullanım kılavuzu
Üretici garantisi	2 yıl
Bakım	Filtreyi düzenli olarak temizleyin, temiz suyla durulayın
Onarılabilirlik	Yedek parçalar mevcuttur (contalar, pervane, şamandıra)

Sık sorulan sorular - SP 7 Dirt Inox KARCHER

Pompa hangi tür suyu işleyebilir?

Pompa SP 7 Dirt Inox, temiz su ve 5 mm'ye kadar partikül içeren kirli sular için tasarlanmıştır. Bodrum, çukur ve tankların boşaltılması için uygundur.

Kuru çalışabilir mi?

Hayır, pompa kuru çalıştırılmamalıdır. Aşırı ısınma durumunda motoru otomatik olarak durduran termal korumaya sahiptir, ancak kuru çalıştırmaktan kaçınılması önerilir.

Şamandıralı anahtar nasıl takılır?

Şamandıralı anahtar, serbestçe yukarı aşağı hareket edebilecek şekilde pompa gövdesine sabitlenmelidir. Tetikleme seviyesi, şamandıra kablosunu kısaltarak veya uzatarak ayarlanabilir.

Maksimum daldırma derinliği nedir?

Maksimum daldırma derinliği 7 metredir. Bunun ötesinde sızdırmazlık garanti edilmez.

Pompa filtresi nasıl temizlenir?

Temizlemeden önce pompayı fişten çekin. Filtre kapağını çıkarın ve süzgeci akan su altında yumuşak bir fırça ile temizleyin. Ardından kapağı doğru şekilde tekrar takın.

Pompa çalışmazsa ne yapmalı?

Önce elektrik beslemesini ve kaçak akım koruma şalterini kontrol edin. Ardından şamandıranın sıkışmadığından emin olun. Sorun devam ederse, kalkış kondansatörü veya motor arızalı olabilir.

Pompa 1 inç bağlantı ile kullanılabilir mi?

Evet, pompa, 1 inç (25 mm) veya 1 1/2 inç (38 mm) basma bağlantısına izin veren bir adaptörle birlikte gelir.

Maksimum basma yüksekliği nedir?

Maksimum basma yüksekliği 7 metredir. Bunun ötesinde debi sıfıra düşene kadar keskin bir şekilde azalır.

Pompa kışa nasıl hazırlanır?

Pompayı ve hortumları tamamen boşaltın. Temizleyin ve kurulayın. Dondan ve nemden korunan bir yerde saklayın.

Yedek parçalar nerede bulunur?

Contalar, pervane, şamandıra veya kondansatör gibi yedek parçalar, yetkili Kärcher bayilerinde veya resmi web sitesinde mevcuttur. SP 7 Dirt Inox model numarasını belirtin.

KULLANIM KILAVUZU SP 7 Dirt Inox KARCHER

Cihazınızı ilk defa kullanmadan önce bu orijinal kullanım kılavuzunu ve birlikte verilen güvenlik uyarılarını okuyun. Buna göre

davranın. Her iki kitabı da daha sonra tekrar kullanmak ya da cihazın sonraki kullanıcılarına iletmek üzere saklayın.

İçindekiler

İçindekiler TR 1

Garanti TR 1

Çevre koruma TR 1

Cihaz tanýmý TR 1

Kurallara uygun kullanım TR 1

İzin verilen sevk sıvıları ..... TR 1

İlk çalıştırma TR 2

Çalıştırma TR 2

Genel ..... TR 2

Otomatik hava tahliye tertibatı. TR 2

Otomatik modu.... TR 2

Manuel mod.... TR 3

Düz vakumlama (SP 6 Flat Inox) TR 3

Cihazın kapatılması TR 3

Bakım TR 3

Taşıma TR 3

Depolama TR 3

Pompanın saklanması ..... TR 3

Özel aksesuar TR 4

Arizalarda yardım TR 4

Teknik bilgiler TR 5

Garanti

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde cihazınızda oluşan muhtemel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti hakkınızdan yararlanmanızı gerektiren bir durum olduğu zaman, ilgili faturanız ile birlikte satıcınıza veya size en yakın yetkili servisimize başvurunuz.

Tip etiketi çıkartması cihazdan sökülmemelidir. Çıkartmanın çıkartılmasından sonra garantisi verilemez.

Çevre koruma

Ambalaj malzemeleri geri dönüştürülebilir. Ambalaj malzemelerini evinizin çöpüne atmak yerine lütfen tekrar kullanılabilecekleri yerlere gön-

derin

Eski cihazlarda, yeniden değerlendirme işlemine tabi tutulması gereken değerli geri dönüşüm malzemeleri bulunmaktadır. Bu nedenle eski cihazları lütfen öngörülen toplama sistem-

leri aracılığıyla imha edin

Not

Seramik kayıcı halka contasını contalamak için kullanılan yağ biyolojik olarak çözünebilir. Yağın bulaşması veya sizması insanlara ve çevreye zarar vermez.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz adres:

3 Soketli elektrik fişi kablosu

4 Ray (Seviye sensörü)

5 Seviye sensörü

6 Otomatik hava tahliye tertibatı

7 Quick-Connect

8 Pompa bağlantı parçası (1", 1¼" ve 1½" hortum bağlantısı ve G1½ diş)

9 Çekvalf (SP 6 Flat Inox)

10 Bağlantı rakoru (G1½ diş)

11 Ön filtre (SP 6 Flat Inox, çıkartılabilir)

12 Ayaklar (SP 6 Flat Inox)

Kurallara uygun kullanım

Bu cihaz özel kullanım için geliştirilmiştir ve cihazın ticari kullanım taleplerini karşılaması öngörülmemiştir.

Üretici, amacına uygun olmayan ya da hatalı kullanım sonucu oluşan hasarlar için sorumluluk üstlenmez.

Cihaz, ağırlıklı olarak bina bölümlerindeki su baskınlarının boşaltılması için uygun olmakla birlikte, tatlı su söz konusu olduğunda depoların pompalanarak boşaltılması, kuyular ve havuzlardan su alma ve tekneler ve yatlardaki suyun boşaltılması için de kullanılabilir.

NOT

Cihaz, kesintisiz pompa çalışması (örn. göllerdeki kesintisiz devir daim modu) ya da sabit kurulum (örn. kaldırma sistemi, fiskiye pompası) için uygun değildir.

İzin verilen sevk sıvıları

■ Belirli bir kirlenme derecesine kadar tatlı su
■ Yüzme havuzu suyu (katkı maddesinin doğru şekilde dozaj ayarı önkoşuldur)
■ Yıkama sabunu, örn. çamaşır makinesinden sızan içerik. Ardından temiz suyla durulama.

SP 7 Dirt Inox (pis su pompası)

■ 30 mm kum büyüklüğüne kadar kirlenme dereceli su

SP 6 Flat Inox (temiz su pompası)

■ 5mm kum büyüklüğüne kadar kirlenme dereceli su ⚠️ TEHLIKE

Yaralanma tehlikesi, hasar tehlikesi! Yakıcı, kolay yanan ya da patlayıcı maddeler (Örn; benzin, petrol, nitro çözelti), gresler, yağlar, tuzlu su ve tuvalet sistemlerinden gelen atık sular ve sudan daha düşük akışkanlık özelliğine sahip çamurlu su taşınmamalıdır. Taşınan sıvının sıcaklığı 5 ? ve 35 ? arasında olmalıdır.

İlk çalıştırma Çalıştırma

NOT

Hortum uzunluğu ne kadar kısa ve hortum çapı ne kadar büyük olursa, sevk gücü de o oranda artar.

Pompanın tıkanmasını önlemek için, 1¼ "ten küçük hortum çaplarında ön filtreyi kullanın (SP 6 Flat Inox) veya entegre ön filteyi aşağı itin (SP 7 Dirt Inox).

Pompa bağlantısı bir geçme sistemle donatılmıştır (Quick-Connect).

Pompa bağlantı parçasıyla birlikte bağlantı rakoru, monte edilmemiş şekilde cihaza eklenmiştir.

Şekil A

→ Bağlantı rakorunu çıkartmak için Quick-Connect'e (gri tuş) basın.

Şekil B

→ Pompa bağlantı parçasını bağlantı rakorunun üzerine itin.
→ Hortum kelepçesini hortumun üzerine itin.
→ Hortumu pompa bağlantı parçasının üzerine itin ve hortum kelepçesiyle sabitleyin.
→ Bağlantı rakorunu Quick-Connect'in içine itin.

NOT

Pompa bağlantı parçasına 1", 1¼" ve 1½" çaplı hortumlar bağlanabilir.

İstenen büyüklükte partiküllerin pompalanması için yeterli büyüklükte çaplı bir hortumun seçilmesi ve pompa bağlantı parçasının oyuklardan kısaltılması gerekir.

Debi miktarının yüksek olması için partiküller küçük olsa bile büyük çaplı bir hortumun kullanılması tavsiye edilir.

Şekil C

Şekil D

→ Seviye sensörünü üstten rayın üstüne itin.
→ Pompalama başlangıcı için ayakları dışarı veya içeri katlayın (SP 6 Flat Inox).

NOT

Ayakların dışarı katlanması mutlaka gerekli değildir, ayaklar dışarı katlanarak daha büyük bir sevk gücü elde edilir.

Ayakların içeri katlanması, 1 mm'ye kadar kalan sıvı yüksekliğinde sıvının yassı şekilde emilmesine olanak sağlar.

→ Ön filtreyi takın veya sökün (SP 6 Flat Inox).
→ Ön filtreyi aşağı veya yukarı itin (SP 7 Dirt Inox).

NOT

Ön filtrenin monte edilmesi zorunlu değildir ama ön filtrenin montajı daha yüksek bir pompalama gücü sağlar (yalnızca SP 6 Flat Inox ile)

Ön filtre sayesinde pompalanan sıvı önceden filtretenir ve böylece pompa kirlenmeden korunur. Filtre kullanıldığında en fazla 5mm büyüklüğünde partiküller pompalanabilir.

Ön filtrenin sökülmesi, 1 mm'ye kadar kalan sıvı yüksek-liğinde sıvının yassı şekilde emilmesine olanak sağlar (SP 6 Flat Inox).

→ Pompayı sevk sıvısında güvenli duracak şekilde sabit bir zemine kurun ya da taşıyıcı kola sabitlenmiş bir halatla batırın.

NOT

Emme bölgesi kirlenmeler nedeniyle bloke edilmemeli- dir.
Çamurlu zeminde, pompayı bir tuğla veya benzeri zeminin üzerine koyun.
Pompanın yatay durmasına dikkat edin.
Pompayı kablodan veya hortumdan taşımayın.

▲TEHLIKE

Elektrik çarpması nedeniyle ölüm tehlikesi! İşletim esnasında sevk sıvısına, taşıyıcı kola takılı halata ve sevk sıvısı ile temasta bulunan nesnelere (örn. suya sarkan boru hatları, tırabzanlar vs.) dokunmayın.

Genel

Şekil F

NOT

Pompanın kendi kendine emme yapması için, sıvı seviyesi en az 50 mm (SP 7 Dirt Inox) veya 7 mm (SP 6 Fla Inox) olmalıdır.

Pompa, 35 mm (SP 7 Dirt Onox) ya da 1 mm (SP 6 Flat Inox) kalan sıvı yüksekliğine kadar pompalama yapabilir.

Otomatik hava tahliye tertibatı

Şekil E

Sıvı yüksekliği düşükken, emilen veya pompanın içindeki mevcut hava otomatik hava tahliye tertibatı üzerinden dışarı çıkar. Ek olarak, bu noktadan sıvı çıkabilir.

Düşük sıvı seviyesinde pompa emme sırasında sorunlarla karşılaşırsa, emme işlemini desteklemek için elektrik fişini çıkartın ve takın.

Otomatik modu

Şekil F

NOT

Otomatik modunda seviye şalteri pompalama işlemine otomatik olarak kumanda eder.

Seviye sensörü artan sevk sıvısı ile temas edince pompa açılır.

Seviye sensörü azalan sevk sıvıyla teması kaybedince ve 15 saniyelik çalışmaya devam etme süresinden sonra pompa kapanır.

Açma:

Pompanın kendiliğinden emmesi için gereken minimum sıvı seviyesi (=minimum açma noktaları):

SP 6 Flat Inox: 7 mm (ön filtre kullanıldığı takdirde 57 mm)

SP 7 Dirt Inox: 50 mm

Kademe sensörünün ayarlanabilen en yüksek seviyesi:

SP 6 Flat Inox: Ön filtresiz 190 mm (ön filtre kullanıldığı takdirde 240mm)

SP 7 Dirt Inox: 237 mm

Minimum artık sıvı yüksekliği/maks. Emme derinliği:

Pompanın pompalayabileceği maksimum artık sıvı seviyesi

SP 6 Flat Inox: 1 mm (ön filtresiz, ayaklar içeri katlanımı durumda)

SP 7 Dirt Inox: 35 mm

NOT

Ön filtrenin kullanılması tavsiye edilir.

NOT

Pompanın yatay durmasına dikkat edin.

Aksi taktirde, seviye sensörü sıvı temasını kaybedebilir ve pompa kuru çalışabilir.

→ Seviye sensörünü istediğiniz açma yüksekliğine (sevk sıvısıyla temas) kadar itin.

NOT

Seviye sensörü ne kadar yüksekfe ayarlanırsa açma ve kapatma noktası o oranda yükselir.

Uygulama örnekleri için bkz. aşağıdaki tablo:

Min / Maks SP 6 Flat Inox SP 7 Dirt Inox
Yaklaşık 1 m çaplı bacalar (örn. dre-naj)	Seviye sensö-rü en üst pozis-yonda	Seviye sensörü en üst pozisyon-da
	Ön filtrenin kullanılması tavsi-ye edilir.	Ön filtre kapak-ları kapalı (kir-lenmeye karşı koruma)
Yüzme havuzu, göl (yalnızca SP 7 Flat Inox) ve ben-zeri	Seviye sensö-rü en alt pozis-yonda	Seviye sensörü en alt pozisyon-da
	Pompalama iş-lemini ön filtre veya dışa kat-lanmış ayaklar-la başlatma	Ön filtre kapak-ları kapalı (kir-lenmeye karşı koruma)
	Pompalama iş-lemine ön filtre-siz ve içeri kat-lanmış ayaklar olmadan de-vam etme (1 mm'lik kalansıvı yüksekliği-ne ulaşılır)NotManuel modda uygulayın. Ka-patma/düz va-kumlama iş-lemlerini göz-lemleyin.	-

→ Şalteri otomatik moda (AUTO) getirin.
→ Elektrik fişini prize takın.

Manuel mod

NOT

Manüel modda pompa sürekli olarak devrede kalır.

Şekil G

→ Şalteri manüel moda (MAN) getirin.
→ Elektrik fişini prize takın.

DIKKAT

Hasar tehlikesi! Kuru çalışma aşınmanın artmasına neden olur, manüel modda pompayı denetimsiz bırakmayın. Kuru çalışmada zaman kaybetmeden çıkartın.

Düz vakumlama (SP 6 Flat Inox)

1 mm'lik min. artık sıvı seviyesine ulaşmak için manuel işletimin uygulanması tavsiye edilir.

SP 6 Flat Inox'a bir çekvalf monte edilmiştir. Bu sayede hortumdaki artık sıvıların pompalama işlemi tamamlandıktan sonra geri akması engellenir.

Cihazın kapatılması

NOT

Kirler birikebilir ve çalışma arızalarına neden olabilir.

→ Her kullanımdan sonra temiz su sevk edin veya pompayı iyice yıkayın.
Bu, özellikle klor içeren su veya artık birakan diğer sıvıların sevk edilmesinden sonra.

→ Cihazın fişini prizden çekin.

Bakım

Popa bakım gerektirmez.

Taşıma

TEDBIR

Kazaları veya yaralanmaları önlemek için, taşıma sırasında cihazın ağırlığına dikkat edin (bkz. Teknik bilgi- ler).

→ Pompayı taşıma kolundan kaldırın ve taşıyın.
→ Bir araç üzerinde taşımak için cihazı kaymaya karşı emniyete alın.

Depolama

TEDBIR

Kazaları veya yaralanmaları önlemek için, depolama yerini seçerken cihazın ağırlığına dikkat edin (bkz. Teknik bilgiler).

Pompanın saklanması

→ Pompayı tamamen boşaltın ve kurumaya bırakın.
→ Pompayı donma tehlikesi bulunmayan bir yerde saklayın.

Özel aksesuar

2.997-100.0	Örgülü hortum seti	Aletsiz bağlantı için kelebek cívatalı hortum kelepçesine (30 - 40 mm) sahip esnek 1 1/4“ örgülü hortum.Özellikle dalgıç pompalar için büyük sıvı miktarlarının boşaltılması sırasında önerilir.Maks. çalışma basıncı: 5 bar.
6.997-346.0 Spiral hortum, metreyle satılan ürün, 25 m, 1"	Özel hortum uzunluklarına kesmek için metreyle satılan ürün.
2.645-247.0 PrimoFlex hortum, 50 m, 1" Suyun	tahliye edilmesi için için Ftalat içermeyen 1" bahçe hortumu.

Arizalarda yardım

▲TEHLIKE

Elektrik çarpması nedeniyle ölüm tehlikesi!
Tehlikeleri önlemek için, onarımlar ve yedek parça montajı sadece yetkili müşteri hizmetleri tarafından yapılmalıdır.

Arıza Nedeni Arızanın giderilmesi
Pompa çalışıyor fakat besleme yap-miyor	Pompada hava Sıvı emilene kadar pompanın elektrik fişini birkaç kez sökün ve çıkartın
	Emme bölgesi tıkanmış Elektrik fişini çekin ve emme bölgesini temizleyin
	Su seviyesi asgari su seviyesinin altında	Mümkünse pompayı sıvıya daha deri-ne batırın ya da Çalışma bölümünde tarif edilen yöntemi izleyin.
Pompa çalışmaya başlamıyor ya da çalışma sırasında aniden duruyor	Akım beslemesi kesilmiş Sigortalar ve elektrik bağlantılarını kontrol edin
	Termik şalter, aşırı ısınma nedeniyle pompayı kapattı	Elektrik fişini çekin, pompayı soğutun, emme bölgesini temizleyin, kuru ça- lismadan kaçının
	Emme bölgesine kir partikülleri sıkış-mış	Elektrik fişini çekin ve emme bölgesini temizleyin
	Seviye sensörü pompayı durduruyor	Seviye sensörünün konumunu kon-trol edin ve gerekirse düzeltin.Seviye sensörü artık su temasını kay-bettikten 15 saniye sonra pompa du-rur.
	Kirlendiği için seviye sensörü tepki vermiyor	Seviye sensörünü temizleyin.
Sevk gücü azalıyor	Emme bölgesi tıkanmış	Elektrik fişini çekin ve emme bölgesini temizleyin
Sevk gücü çok düşük Pompanın sevk	gücü, sevk yüksekli-ği, hortum çapı ve hortum uzunluğuna bağlıdır.	Maksimum sevk yüksekliğine dikkat edin; Bkz. Teknik bilgiler, gerekirse daha büyük bir hortum çapı ya da daha kısa bir hortum uzunluğu seçin.
Quick-Connect açılmıyor veya ka-panmıyor.	Geçme sistemde kir.	Klipsi çıkartın ve temizleyin.
Seviye sensörüyle su teması olma-masına rağmen pompa çalışıyor	Kirlendiği için seviye sensörü tepki vermiyor	Seviye sensörünü temizleyin.
	Şalter manüel moda (MAN) duruyor.	Şalteriotomatik moda (AUTO) getirin.
İlave çalışma süresi uzatılır.	Seviye sensörü kirlenmiş.	Seviye sensörünü temizleyin.

Teknik bilgiler

		SP 6 Flat Inox SP 7 Dirt Inox
Şebeke gerilimi V 230 - 240 V			230 V
Şebeke frekansı Hz 50 50
Güç PNOMINAL	W 550 750
Maksimum sevk miktarı l/h 14000 15500
Maksimum basınç bar 0,9 0,8
Maksimum sevk yüksekliği m	9 8
Maksimum dalma derinliği	m	7 7
Sevk edilebilen kir partiküllerinin maksimum kum büyüklüğü	mm	5 30
Asgari sıvı yüksekliği	mm	7 50
Kalan sıvı yüksekliği	mm	1 35
Ağırlık (aksesuar hariç)	kg 5,7 6,7
Bağlantı kablosu uzunluğu	m	10 10

Teknik değişiklik yapma hakkı saklıdır!

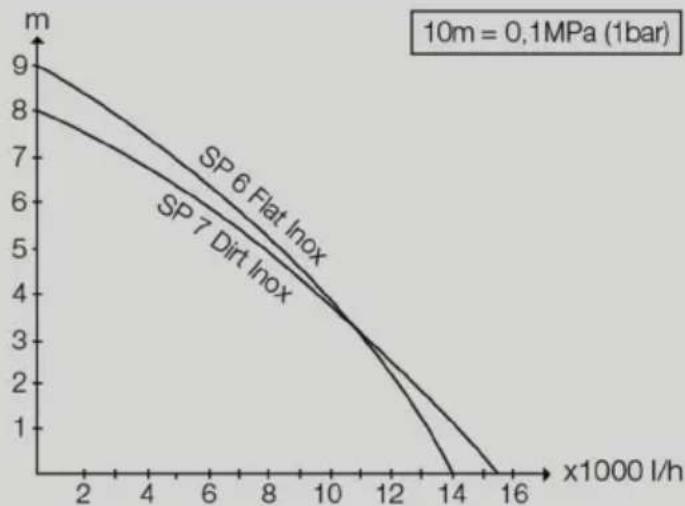

Mümkün olan sevk miktarı şu şekilde daha büyür:
– sevk yüksekliği ne kadar düşükse
- Kullanılan hortumun çapı ne kadar büyükse
- Kullanılan hortum ne kadar kısaysa
- Bağlı bulunan aksesuar ne kadar az basınç kaybına neden olursa

Automata üzem ..... HU 2
