SP 7 Dirt Inox - Су сорғысы KARCHER - Тегін пайдаланушы нұсқаулығы

Өнім түрі	Лас суларды төгуге арналған сорғы
Бренд	Kärcher
Модель	SP 7 Dirt Inox
Санат	Су сорғысы
Корпус материалы	Тот баспайтын болат (Inox)
Максималды ағын	7 000 л/сағ
Максималды айдау биіктігі	7 м
Максималды батыру тереңдігі	7 м
Номиналды қуат	400 Вт
Қоректену кернеуі	230 В ~ 50 Гц
Кабель ұзындығы	10 м
Нетто салмағы	8,6 кг
Өлшемдері (Ұ × Е × Б)	220 × 280 × 420 мм
Ажыратқыш түрі	Автоматты қалтқылы ажыратқыш
Термиялық қорғаныс	Иә, қызып кеткенде автоматты тоқтату
Кіріктірілген сүзгі	Иә, 5 мм-ге дейінгі бөлшектер үшін
Айдау қосқышы	1\" (дюйм) немесе 1 1/2\" әмбебап қосқыш
Жеткізу мазмұны	Сорғы, қосқыш муфта, адаптер, нұсқаулық
Өндіруші кепілдігі	2 жыл
Күтім	Сүзгіні үнемі тазалау, таза сумен шайыңыз
Жөндеу мүмкіндігі	Қосалқы бөлшектер қолжетімді (тығыздағыштар, турбина, қалтқы)

Жиі қойылатын сұрақтар - SP 7 Dirt Inox KARCHER

Сорғы қандай суды өңдей алады?

SP 7 Dirt Inox сорғысы таза суға және құрамында 5 мм-ге дейінгі бөлшектері бар лас суларға арналған. Ол жертөлелерді, шұңқырларды және резервуарларды төгуге жарамды.

Ол құрғақ жұмыс істей ала ма?

Жоқ, сорғы құрғақ жұмыс істемеуі керек. Оның термиялық қорғанысы бар, ол қызып кеткенде қозғалтқышты автоматты түрде өшіреді, бірақ құрғақ жұмыс істеуден аулақ болу ұсынылады.

Қалтқылы ажыратқышты қалай орнатуға болады?

Қалтқылы ажыратқыш сорғы корпусына оның еркін көтеріліп-түсуі үшін бекітілуі керек. Іске қосу деңгейін қалтқы кабелін қысқарту немесе ұзарту арқылы реттеуге болады.

Максималды батыру тереңдігі қандай?

Максималды батыру тереңдігі 7 метр. Одан әрі, герметизацияға кепілдік берілмейді.

Сорғы сүзгісін қалай тазалауға болады?

Тазалау алдында сорғыны ажыратыңыз. Сүзгі қақпағын алып, торды ағын су астында жұмсақ щеткамен тазалаңыз. Содан кейін қақпақты дұрыс орнатыңыз.

Егер сорғы іске қосылмаса не істеу керек?

Алдымен электр қорегі мен дифференциалды ажыратқышты тексеріңіз. Содан кейін қалтқының бітелмегеніне көз жеткізіңіз. Мәселе сақталса, іске қосу конденсаторы немесе қозғалтқыш ақаулы болуы мүмкін.

Сорғыны 1 дюймдік қосқышпен пайдалануға бола ма?

Иә, сорғы 1 дюйм (25 мм) немесе 1 1/2 дюйм (38 мм) айдау қосқышына арналған адаптермен бірге келеді.

Максималды айдау биіктігі қандай?

Максималды айдау биіктігі 7 метр. Одан әрі, ағын айтарлықтай төмендеп, нөлге дейін жетеді.

Сорғыны қалай қысқа дайындау керек?

Сорғы мен құбырларды толығымен босатыңыз. Тазалап, құрғатыңыз. Оны аяздан және ылғалдан қорғалған жерде сақтаңыз.

Қосалқы бөлшектерді қайдан табуға болады?

Тығыздағыштар, турбина, қалтқы немесе конденсатор сияқты қосалқы бөлшектер Kärcher ресми дилерлерінде немесе ресми сайтында қолжетімді. SP 7 Dirt Inox үлгі нөмірін көрсетіңіз.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ SP 7 Dirt Inox KARCHER

Буймыңызды алғаш рет қолдану алдында осы іске пайдалану нұсқаулығын және қамтылған

қауіпсіздік бойынша нұсқауларды оқып шығыңыз. Оларға сай әрекет өтіңіз. Кітаптардың екеуін де кейінгі пайдалану үшін немесе осы бұйымды кейін пайдаланатын түлғалар үшін сақтап қойыңыз.

Мазмуны

Мазмуны КК 1

Кепілдеме КК 1

Коршаған ортаны корғау КК 1

Бүйым сипаттамасы КК 1

Бүйымды мақсатына сәйкес қолдану КК 1

Руксат етілген айдап котарылатын сүйықтықтар .... КК 2

Автоматты желдету курылғысы KK 2

Эдеттегі режим.... КК 3

Жалпақ copу (SP 6 Flat Inox) . KK 3

Жұмысты аяқтау КК 3

Жөндеу КК 3

Тасымалдау КК 4

Бүйымның сақталынуы KK 4

Кедергілер болғанда көмек алу KK 5

Техникалық мәліметтер KK 6

Кепілдеме

Буйымдарымыз үшін әр елде жауапты өтім серіктестеріміз тарапынан шығарылатын кепілдеме шарттары күште болады. Егер материалдардың ақаулығы немесе дайындау барысындағы қателіктер табылса, біз ыктимал ақаулықтарды кепіл мерзімі ішінде ақысыз жөндейміз. Кепіл мерзімі ішінде наразылықтарыңыз болса, аспапты сатқан сауда мекемесіне немесе жақындағы өкілетті сервистік қызмет көрсету орнына сатып алу чегін көрсетіп, хабарласыңыз.

Фирмалык тақтайша жапсырмасын бұйымнан алып тастауға болмайды. Жапсырма алынғаннан кейін кепілдік күші жойылады.

Коршаган ортаны корғау

Қаптау материалдары екінші өндеуге жарамды. Қаптаманы үй қоқысына лақтырмауыңызды сұраймыз, оларды екінші шін бөлек қойыңыз.

Ескі құрылғыларда бағалы, қайта өңдеуге болатын материалдар бар. Сондықтан ескі бұйымдарды арнайы жинақтау жүйелері арқылы қайта өңденіз.

Нускау

Керамикалық контактілі тығыздатқыш сақиналарды герметизациялау үшін пайдаланатын май биологиялық ыдырауға бейім келеді. Май жағылған немесе аққан жағдайда, адамға немесе қоршаған ортаға кері әсерін тигізбейді.

Курамындағы заттар туралы анықтамалар (REACH)

Буйымның құрамындағы заттар туралы соңғы мағлуматтарды астыда көрсетілген интернет беттерімізде оқи аласыз:

1 Ауыстыру (Автоматты / Колдап орындау)
2 Тасымалдау түткасы
3 Электр токка косу кабелі мен ашасы
4 Сырғытпа (Деңгей сенсоры)
5 Денгей сенсоры
6 Автоматты желдету курылғысы
7 Quick-Connect
8 Сорғы жалғағышы (1 ", 1 ¼" және 1 ½ " шланг жалғауы және G1½ бұрандалы)
9 Кері клапан (SP 6 Flat Inox)
10 Жалғау бөлігі (G1½ - бұранда)
11 Бастапкы сүзгі (алынбалы SP 6 Flat Inox)
12 Туғырлар (алынбалы SP 6 Flat Inox)

Буйымды мақсатына сәйкес қолдану

Бул кұрылғы жеке қолданыска арналған және өндірістік мақсаттармен қолданылуға арналмаған. Бүйым шығарушы, мақсатына сәйкес келмеген қолдану немесе қате қолдану арқылы пайда болатын зияндар үшін кепілдеме бермейді. Бүйым ең алдымен ғимарат бөліктерінде су басылған жағдайда кұрғатуға, сондай-ак, сауыттардан суды сорып кіргізу және сорып шығаруға, шүңқырлар мен шахталардан су шығаруға және қайық пен яхталардан су босатуға арналған (тущы су жағдайында).

ΗΥСКАУ

Буйымды yздіксіз сору жұмысы үшін (мысалы, шығанактағы yздіксіз су айналымы) немесе тұрақты қондырғы (мысалы, кетеру жүйелері, бұрқақ сорабы) ретінде пайдалануға болмайды.

Руксат етілген айдап котарылатын сүйықтықтар

■ Белгілі бір ластану деңгейіндегі тұщы су
■ Бассейн суы (толыктыру мөлшері алдын ала белгіленуі қажет)
Жуғыш сілтілі ерітінді, мысалы, кір жуғыш машиналарға арналған ағып шыққан құрал. Аяқталғаннан кейін таза сумен шаю.

SP 7 Dirt Inox (kip сорғысы)

■ Ластануы өлшемі 30 мм бөлшектер болатындай дейінгі

SP 6 Flat Inox (таза су сорғысы)

■ 5 мм шамасында ластану деңгейі аныкталған су ⚠️КАУІП

Жаракаттану каупі, закымдалу каупі бар! Улы, тез жанатын немесе жарылғыш заттар (мысалы, бензин, керосин, нитросілтілер), майлар, мұнай өнімдері, түзды су мен дәретхана суы және суға қарағанда аққыштығы төмен ластанған суды қотаруға болмайды. Тасымалданатын сұйықтықтардың температурасы 5 °C және 35 °C аралығында болуы тиіс.

Буйымды іске қосу

ΗΥСКАУ

Шланг үзындығы қаншама қысқа не шланг диаметрі қаншама үлкен болса, сорғылау күші соншама жоғары болады.

Сорғының бітеліп қалуына жол бермес үшін, диаметрі 1¼ " өлшемінен кем шлангімен берілген бастанқы сүзгіні (SP 6 Flat Inox) немесе теменге айдайтын біріктірілген бастанқы сүзгіні пайдаланыңыз.

Сорап қосысылымы енгізу жүйесімен жабдыкталған (Quick Connect).

Кұрылғыға жалғанбаған күйде берілген сорғы жалғағышы бар қыскыш бекітпе.

Cypem A

→ Байланыс штуцерін алып тастау үшін Quick Connect (сүр түйме) басыңыз.

CypemB

→ Жалғау бөлігіне арналған сорғы жалғағышының бұрандалары.

→ Шлангідегі кыскышты басыңыз.

→ Шлангіні сорғы жалғағышына кіргізіп итеріңіз де, шланг қыскышын қатайтыңыз.

→ Байланыс штуцерін Quick Connect ішіне жылжытыңыз.

H¥CKAY

Диаметрі 1", 1¼" және 1½" кигізіліп жалғанатын сорғы жалғағышын жалғауға болады.

Қажетті өлшемдегі түйіршіктері бар заттарды қайта айдау үшін жеткілікті үлкен диаметрдегі шлангіні таңдап, сорғының келте құбырын саңылаулар бойынша қыскарту керек. Сондай-ақ, түйіршіктері кішкентай заттар үшін үлкен диаметрдегі шлангі ұсынылады: бұл арқылы үлкен ағынның көлеміне қол жеткізуге болады.

CypemC

→ Сыргытпаның жоғарғы жағындағы деңгей сенсорының сырғымасы.

CypemD

→ Сорғының алдыңғы аяқтарын жазыңыз немесе буктеңіз (SP 6 Flat Inox).

ΗΥСКАУ

Тіректі ашу міндетті түрде қажет емес, тіректі ашу арқылы үлкен сорғылау күшіне жетуге болады. Аяктардың бүктелуі сорғыға 1 мм сүйықтықтың қалдық мөлшерін соруға мүмкіндік береді.

→ Алдын ала орнатылған және алынған (SP 6 Flat Inox).
→ Бастапкы сүзгіні төменге не жоғарыға басу (SP 7 Dirt Inox).

ΗΨΚΑΥ

Алдын ала тазалау сүзгісін монтаждау міндетті болып табылмайды, бірақ өнімділікті арттыруға мүмкіндік береді (тек SP 6 Flat Inox үшін)

Алдын ала тазалау сүзгісі қайта айдалатын сұйықтықты алдын ала сүзгілеуге арналған, ол сөрғыны қатты ластанудан қөрғайды. Сүзгіні пайдаланғанда 5 мм дейінгі бөлшектері бар заттарды қайта айдауға болады.

Бастапкы сүзгіні шешіп алу деңгейлік соруға 1 мм калдық сүйықтық мелшерін соруға мүмкіндік береді (SP 6 Flat Inox).

→ Сорапты берік астыңғы бетке қотарылатын сүйықтыққа берік орнатыңыз немесе түтқа арқылы бекітілген арқанмен бойлатыңыз.

НУСКАУ

Сорғылау аймағы қоқыспен бұғатталмауы тиіс. Астыңғы бет жабысқақ болғанда, сорапты кірпішке немесе орган сәйкес бетке қойыңыз. Сораптың көлденең жатқанына көз жеткізіңіз. Сорапты кабелі не шлангісінен тартпаңыз.

Колдану

ΔΚΑΥΙΠ

Ток соғудан өмірге қауіп бар!

Суйыктык сорылып жаткан кезде суйыктык тиетін устау арканын немесе баска да нэрселерді (мысалы, су кубырларының шығыңқы жерлері, жақтаулар, т.б.) устамаңыз.

Жалпы

Cypem F

ΗΥСКАУ

Осылайша, сорғы тәуелсіз түрде жұмыс істейді, сұйықтық деңгейі көмінде 50 мм (SP 6 Flat Inox) немесе 7 мм (SP 7 Dirt Inox) болуы керек. Сорғы 35 мм (SP 7 Dirt Inox) немесе 1 мм (SP 6 Flat Inox) деңгейге дейінгі сұйықтықты сора алады.

Автоматты желдету курылғысы

Cypem E

Суйыктык бийктігі төмен болғанда, сорылуы не сорапта сақталуы мүмкін ауа автоматты желдету қондырғысы арқылы шығарылады. Оған қоса, бұл жерде суйыктык та шығуы мүмкін.

Егер төмен сүйықтық деңгейінде сорапта сору мәселесі орын алса, сорғылау әрекетіне қолдау көрсету үшін желілік штекерді бірнеше рет шығарып жалғаңыз.

Автоматты режим

Cypem F

H¥CKAY

Автоматты режимде деңгей сенсоры сору процесін автоматты түрде баскарады.

Денгейлік сенсор сорылудағы көтерілген сұйықтықпен байланыскан кезде іске қосылады. Сорғы деңгейлік сенсор батырылған, сорылған сұйықтықпен байланысты жоғалтқан соң және 15 секундтың арнайы уақыт өткен соң өшеді.

Косылуы:

Сорғының өздігінен соруы үшін қажетті сұйықтықтың минималды деңгейі (= минималды қосылу нуктелері):

SP 6 Flat Inox: 7 мм (алдын ала тазалау сүзгісін пайдаланғанда 57 мм) SP 7 Dirt Inox: 50 мм

Денгей датчигі қосылуының максимальды реттеу биіктігі:

SP 6 Flat Inox: Алдын ала тазалау сүзгісіз 190 мм (алдын ала тазалау сүзгісін пайдаланғанда 240 мм) SP 7 Dirt Inox: 237 мм

Калдың сүйықтықтың минималды деңгейі / макс. сору терендігі:

Сорғы сұйықтықты келесі минималды деңгейге дейін соруға мүмкіндік береді SP 6 Flat Inox: 1 мм (алдын ала тазалаусыз, тіреулері алынған) SP 7 Dirt Inox: 35 мм

HYCKAY

Алдын ала тазалау сүзгісін пайдалану ұсынылады.

НУСКАУ

Сораптың көлденең жатқанына көз жеткізіңіз.
Эйтпесе, деңгей сенсоры сүйықтықпен байланысты жоғалтпайды және сорғы күр босқа айналып турады.

→ Денгей сенсоры корпустағы қалаған кесікте (сүйықтықпен байланыс).

ΗΥСКАУ

Денгей датчигі нефурлым жоғары орнатылса, іске қосылу/ажыратылу деңгейі де соғурлым жоғары болады.

Колдану мысалдары мына кестеде көрсетілген:

Мин./макс. SP 6 F	flat Inox SP 7 Dirt	Inox
Диаметрі < 1м ұңғымалар (мысалы, дренаж)	Деңгей датчигі жоғарғы күйде	Деңгей датчигі жоғарғы күйде
	Алдын ала тазалау сүзгісін пайдалану ұсынылады.	Бастапқы сүзгі клапандары жабық (ластануға қарсы қорғаныс)

Мин./макс. SP 6 F	flat Inox SP 7 Dirt Inox
Бассейн, тоған (тек SP 7 Flat Inox) немесе соган ұқсас	Деңгей датчигі төменгі күйде	Деңгей датчигі төменгі күйде
	Соруды бастапқы сүзгімен немесе жиылған аяқтармен бастаңыз	Клапанмен жабылатын бастапқы сүзгі (ластануға қарсы қорғаныс)
	Бастапқы сүзгісіз және аяқтар жиналмаған күйдегі үздіксіз сору процесі (қалдық сүйықтықтың 1 мм мөлшеріне қол жеткізілді) Нұсқау Қолмен орындалады. Жалпақ сорудың өшірілуі/ бақылауы.	-

→ Ауыстырғышты автоматты (AUTO) күйге орнатыңыз.
→ Электр ашасын электр розеткасына салыңыз.

Эдеттегі режим

НУСКАУ

Колмен баскару режимінде сорап тұрақты қосылып тұрады.

Cypem G

→ Ауыстырғышты кол режиміне (MAN) орнатыңыз.
→ Электр ашасын электр розеткасына салыңыз.

НАЗАР АУДАРЫНЫЗ

Закымдау каупі бар! Күргақтай жұмыс істету тезірек тозуға себеп болады, сондықтан сорғыны қол режимінде қараусыз қалдырып кетпеніз. Күргақтай жұмыс істеп түрган кезде дереву розеткадан ажыратыңыз

Жалпак сору (SP 6 Flat Inox)

Минималды деңгейі 1 мм-ге дейінгі сүйықтықты сору үшін қолмен орындалатын режимді пайдалану ұсынылады.

SP 6 Flat Inox сорғыларына кері клапан орнатылған. Ол өшіру процесі аяқталғаннан кейін шлангіден қалдық сұйықтықтың кері ағуына жол бермейді.

Жумысты аяктау

НУСКАУ

Коқыс жиналып, ақаулықтарға апарып соғуы мүмкін.

→ Әр қолданудан кейін таза суды шығарыңыз немесе сорапты жақсылап шайыңыз. Бүл әсіресе хлорлы суды не баска сүйықтықтарды шығарған кезде орын алады, қалдықтар пайда болады.
→ Электр ашасын электр розеткасынан шыгарып алыңыз.

Жөндеу

Сорап қызмет көрсетуді қажет етпейді.

Тасымалдау

△АБАЙЛАНЫЗ

Апаттар мен зақымдарды болдырмау үшін кұралды тасымалдаған кезде салмағына назар аударыңыз.(техникалық деректерді қараңыз).

→ Сорапты түтка арқылы көтеріп тасымалданыз.
→ Көлікте тасымалдау үшін бүйымды сырғанап кетуден қорғап қойыңыз.

Буйымның сақталынуы

△АБАЙЛАНЫЗ

Апаттар мен зақымдарды болдырмау үшін сақтау орындарын таңдаған кезде құралдың салмағына назар аударыңыз (техникалық деректерді қараңыз).

Сорапты сактау

→ Сорапты толығымен босатып, кептіріңіз.
→ Сорапты аязды емес жерде сактау керек.

Арнайы жабдыктар

2.997-100.0	Токыма шланг жиыны	Құралсыз қосылымға арналған елтірі бұрандасы бар шланг қыскышы (30 - 40 мм) бар иілімді 1 1/4" токымалы шланг. Әсіресе үлкен су мөлшерлерін қотарған кезде суға батырылатын сораптар үшін ұсынылады. Макс. жұмыс қысымы: 5 бар.
6.997-346.0 Спираль тәрізді шланг, метрлік тауар, 25 м, 1"		Жеке шланг ұзындығына лайықтап кесуге арналған метрлік тауар.
2.645-247.0	PrimoFlex шлангісі, 50 м, 1"	Суды шығаруға арналған құрамында фталат жоқ 1" бақ шлангісі.

Кедергілер болғанда көмек алу

ΔΚΑΥΠ

Ток соғудан өмірге қауіп бар!

Бузылуды болдыртпау ушін, жендеу жұмыстары мен қосалқы бөлшектерін орнату жұмыстар тек қана осы жұмыстар ушін руксаты бар арнайы мамандар арқылы аүыстыртып алуыңыз тиіс.

Мәселе Себеп Шешім
Сорап қосулы, бірақ жұмыс істемейді.	Сорап ішінде ауа бар Сорап ішіндегі	суйықтық түгел ағуы үшін желілік штекерді бірнеше рет ақыратып қосу қажет.
	Сору аймағы бітеліп қалған Желілік	штекерді тартып, сору аймағын тазарту керек.
	Су деңгейі ең төменгі суйықтық деңгейінен түскен	Сорапты сорғыланатын суйықтыққа мүмкіндігінше тереңірек батырыңыз немесе "Қолдану" тарауында көрсетілгендей әрекет етіңіз.
Сорап қосылмайды немесе кенеттен тоқтап қалды.	Электр тогы ақыратылды Сақтанды	рғыштар мен электрлік байланыстарды тексеріңіз.
	Термоқосқыш сорапты шектен тыс қызудың себебінен ақыратты	Желілік штекерді тартыңыз, сорапты суытыңыз, сору аймағын тазартыңыз, құргғақ жүрісті болдырманыз.
	Қоқыстар сору аймағында кептеліп қалған	Желілік штекерді тартып, сору аймағын тазарту керек.
	Деңгей датчигі сорғыны тоқтатады	Деңгей датчигінің орналасуын тексеріп, қажет болса түзетіңіз. Деңгей датчигі сумен байланысты жоғалтқан соң 15 секунд ішінде сорғыны тоқтатады.
	Деңгей датчигі жауап бермейді, себебі ол кірлеген	Деңгей датчигін тазалаңыз.
Сору қабілеті нашарлады Сору аймағы бітеліп қалған Желілік штекерді		тартып, сору аймағын тазарту керек.
Сору қабілеті азайды Сораптың сору қабілеті сору қушіне, шланг диаметріне және шланг ұзындығына байланысты болады		Максималды сорғылау биіктігіне назар аударыңыз, техникалық мәліметтерді қараңыз, үлкенірек шланг диаметрін немесе қысқа ұзындығын таңданыз.
Quick Connect ашуға не жабуға болмайды.	Енгізу жүйесі кірленген. Қысқышты алып тастап тазалаңыз.
Деңгей датчигі сумен байланыспаса да сорғы жұмыс істейді	Деңгей датчигі жауап бермейді, себебі ол кірлеген	Деңгей датчигін тазалаңыз.
	Ауыстырғыш қол (MAN) режимінде	Ауыстырғышты автоматты (AUTO) күйге орнатыңыз.
Инерция бойынша жұмыс уақытын арттырады.	Ластану деңгейінің датчигі.	Деңгей датчигін тазалау.

Техникалық мәліметтер

		SP 6 Flat Inox SP 7 Dirt Inox
Желілік кернеу В 230 - 240 V			230 V
Куат жилігі Гц 50 50
Номиналдық куаттылығы Р Вт 550 750
Макс. беріліс көлемі л/сағ 14000 15500
Макс. күші бар 0,9 0,8
Макс. қысым	м 9 8
Макс. бату тереңдігі	м 7 7
Сорылатын қоқыстардың макс. көлемі	мм	5	30
Ең төменгі сұйықтық деңгейі	мм	7 50
Қалдық сұйықтықтың бийктігі	мм	1 35
Бүйымның керек-жарактарсыз салмағы	кг	5,7 6,7
Қосу кабелінің ұзындығы м	10 10

Техникалық өзгерістер пайда болып қалуы мүмкін!

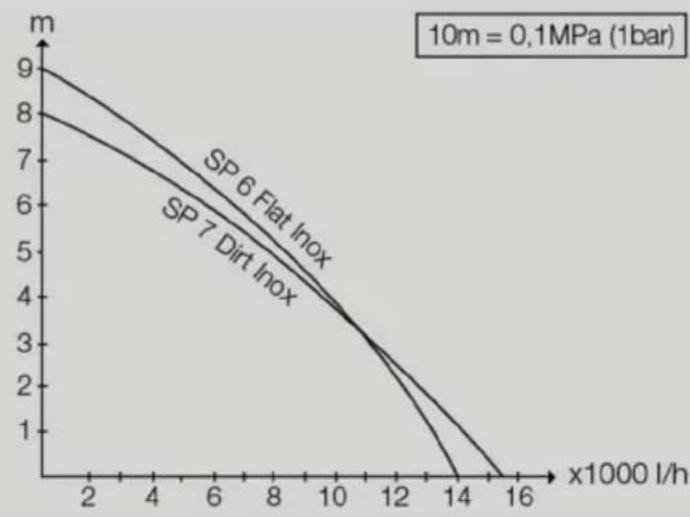

Сорылатын суйыктыктың ыктимал көлемі келесі жағдайда артық болады:

— кысым азайған сайын
— колданыстағы шлангінің диаметрі үлкен болған сайын
— колданыстағы шлангінің ұзындығы қысқа болған сайын
- жалғанған керек-жарак қысымды азайтқан сайын
