MANUAL DE USUARIO SP 7 Dirt Inox KARCHER
Antes de poner en marcha por primera vez el aparato, lea el manual de instrucciones original y las indicaciones de segu-
ridad suministradas. Actúe de acuerdo a ellas. Conserve estos dos manuales para su uso posterior o para propietarios ulteriores.
Índice de contenidos
Índice de contenidos ES 1
Garantía ES 1
Protección del medio ambiente ES 1
Descripción del aparato ES 1
Uso previsto ES 1
Líquidos que se permiten extraer ES 2
Puesta en marcha ES 2
Funcionamiento ES 2
General ES 2
Dispositivo de ventilación automáticaES 2
Modo automático ..... ES 2
Modo manual ...... ES 3
Aspiración en plano (SP 6 Flat Inox) ES 3
Finalización del funcionamiento ES 3
Mantenimiento ES 3
Transporte ES 4
Cojinete ES 4
Guardar la bomba ..... ES 4
Accesorios especiales ES 5
Ayuda en caso de avería ES 5
Datos técnicos ES 6
Garantía
En todos los países rigen las condiciones de garantía establecidas por nuestra empresa distribuidora. Las averías del aparato serán subsanadas gratuitamente dentro del periodo de garantía, siempre que se deban a defectos de material o de fabricación. En un caso de garantía, le rogamos que se dirija con el comprobante de compra al distribuidor donde adquirió el aparato o al servicio al cliente autorizado más próximo a su domicilio.
No se debe quitar la pegatina de la placa de características del aparato. Tras quitar la pegatina, se pierde la garantía.
Protección del medio ambiente
Los materiales de embalaje son reciclables. Por favor, no tire el embalaje a la basura doméstica; en vez de ello, entreguelo en los puntos oficiales de recogida para su reciclaje o recuperación.
Los aparatos viejos contienen materiales valiosos reciclables que deberían ser entregados para su aprovechamiento posterior. Por este motivo, entregue los aparatos usados en los puntos de recogida previstos para su reciclaje.
Nota
El aceite que se ha usado para estanqueizar la junta de anillo deslizante cerámica es biodegradable. En caso de que el aceite se ensucie o derrame, no tendrá efectos negativos para los seres humanos ni para el medio ambiente.
Indicaciones sobre ingredientes (REACH)
Encontrará información actual sobre los ingredientes en:
Descripción del aparato
1 Interruptor (modo automático / modo manual)
2 Asa de transporte
3 Cable de conexión a red con enchufe
4 Carril (sensor de nivel)
5 Sensor de nivel
6 Dispositivo de ventilación automática
7 Quick-Connect
8 Pieza de conexión de la bomba (Toma de conexión a manguera de 1", 1¼" und 1½" - rosca G1½)
9 Válvula de retención (SP 6 Flat Inox)
10 Manguito de conexión (rosca G1½)
11 Prefiltro (SP 6 Flat Inox extraíble)
12 Patas (SP 6 Flat Inox)
Uso previsto
Este aparato ha sido diseñado para el uso particular y no para los esfuerzos del uso industrial.
El fabricante no asume responsabilidad alguna por los daños que pudieran derivarse de un uso inadecuado o incorrecto.
El aparato está destinado principalmente a extraer el agua en caso de inundaciones en partes de edificios, pero también para bombear y sacar líquido de recipientes, para sacar agua de fuentes o huecos, así como para sacar el agua de botes y yates mientras se trate de agua dulce.
AVISO
El aparato no es apto para el servicio de bombeo permanente (p.ej. servicio permanente de circulación en un estanque) o como instalación estacionaria (p.ej. dispositivo elevador, bomba para fuente).
Líquidos que se permiten extraer
■ Agua dulce hasta cierto grado de suciedad
■ Agua de piscinas (es imprescindible una dosificación correcta de los aditivos)
■ Lejía, p. ej. relleno derramado de las lavadoras. A continuación, limpieza con agua limpia.
SP 7 Dirt Inox (bomba de agua sucia)
■ Agua con un grado de suciedad hasta un tamaño de grano 30 mm
SP 6 Flat Inox (bomba de agua limpia)
■ Agua con un grado de suciedad hasta un tamaño de grano 5mm
⚠️PELIGRO
Peligro de lesiones, peligro de daños. No puede transportar sustancias corrosivas, ligeramente inflamables o explosivas (como gasolina, petróleo, disolvente de nitroglicerina), grasas, aceites, agua salada y agua residual de aseos y agua con barro que tenga una fluidez menor que el agua. La temperatura del líquido transportado tiene que estar entre 5°C y 35°C.
Puesta en marcha
AVISO
Cuanto más corto sea el tubo y más grande sea el diámetro de tubo, mayor será la capacidad de transporte. Para evitar que la bomba se atasque, utilizar el prefiltro suministrado en mangueras de un diámetro inferior a 1 1/4 (SP 6 Flat Inox) o desplazar el prefiltro integrado hacia abajo (SP 7 Dirt Inox).
La toma de bomba está equipada con un sistema de inserción (Quick-Connect).
Los manguitos de conexión con pieza de conexión de la bomba vienen con el equipo sin montar.
Figura A
→ Presionar Quick-Connect (tecla gris) para quitar el manguito de conexión.
→ Atornillar la pieza de conexión de la bomba al man-guito de conexión.
→ Desplazar la brida de manguera sobre la mangue-ra.
→ Desplazar la manguera sobre la pieza de conexión de la bomba y fijar con la brida.
→ Desplazar los manguitos de conexión en Quick-Connect.
Figura B
AVISO
A la pieza de conexión de la bomba se pueden conectar mangueras de un diámetro de 1", 1 ¼" und 1½".
Para que se pueda transportar el tamaño deseado del grano, se tiene que seleccionar un diámetro de manguera lo suficientemente grande y el elemento de conexión de bombas se tiene que cortar conforme a las ranuras. En caso de granos de pequeño tamaño, se recomienda un diámetro grande de la manguera para posibilitar un elevado volumen de caudal.
Figura C
→ Desplazar el sensor de nivel hacia arriba en el carril.
Figura D
→ Plegar o desplegar las patas para comenzar a bombear (SP 6 Flat Inox).
AVISO
No es obligatorio abatir las patas, pero al hacerlo, se consigue un mayor rendimiento de transporte.
Al plegar las patas se puede aspirar el líquido en plano hasta que quede 1 mm de altura de líquido residual.
→ Montar o desmontar el prefiltro (SP 6 Flat Inox).
→ Desplazar el prefiltro hacia abajo o hacia arriba (SP 7 Dirt Inox).
AVISO
No es obligatorio montar el filtro previo, pero al hacerlo, se consigue un mayor capacidad de transporte (solo con SP 6 Flat Inox)
Al montar el filtro previo, se prefiltra el líquido de transporte para proteger la bomba de mucha contaminación. Al utilizar el filtro, puede que se transporten partículas de hasta 5mm.
Al desmontar el prefiltro, se permite aspirar en plato el líquido hasta que quede 1 mm de altura de líquido residual (SP 6 Flat Inox).
→ Colocar la bomba bien asentada sobre una base estable en el líquido o introducir sujetándola por el asa con una cuerda.
AVISO
La zona de aspiración no se debe bloquear con suciedad.
Si la base tiene barro, posar la bomba sobre un ladrillo o similar.
Procurar que la bomba esté en horizontal.
No llevar la bomba por el cable o la manguera.
Funcionamiento
▲PELIGRO
¡Peligro mortal por descarga eléctrica!
Durante el funcionamiento de líquido de transporte, no tocar la cuerda ni los objetos sujetos al asa de transporte, que estén en contacto con el líquido de transporte (p.ej. tuberías que lleguen al agua, barandilla, etc.).
General
Figura F
AVISO
Para que la bomba aspire automáticamente, el nivel mínimo de líquido tiene que ser de 50 mm (SP 7 Dirt Inox) o de 7 mm (SP 6 Flat Inox).
La bomba puede bombear hasta una altura de líquido residual de 35 mm (SP 7 Dirt Inox) o 1 mm (SP 6 Flat Inox).
Dispositivo de ventilación automática
Figura E
Si la altura del líquido es baja, es posible que salga aire aspirado o aire que haya en la bomba a través del dispositivo automático de ventilación. Además, también puede salir líquido por ahí.
Si la bomba tiene problemas para aspirar con un nivel de líquido bajo, desenchufar y enchufar varias veces para mejorar el proceso de aspiración.
Modo automático
Figura F
AVISO
En modo automático, el sensor de nivel controla el proceso de bombeo automáticamente.
La bomba se conecta cuando el sensor de nivel tenga contacto con el líquido de transporte en aumento.
La bomba se desconecta tan pronto como el sensor de nivel pierda el contacto con el líquido de transporte que esté bajando y haya finalizado el tiempo en inercia de 15 segundos.
Conexión:
nivel de llenado de líquido mínimo necesario para que la bomba se pueda aspirar por sí misma (= momentos mínimos de arranque):
SP 6 Flat Inox: 7 mm (57 mm al utilizar el filtro previo)
SP 7 Dirt Inox: 50 mm
Altura de conexión del sensor de nivel muy ajustable:
SP 6 Flat Inox: 190 mm sin filtro previo (240mm al utilizar el filtro previo)
SP 7 Dirt Inox: 237 mm
Altura de líquido restante mínima/máx. Profundidad de aspiración:
la bomba puede bombear hasta una altura de líquido restante de
SP 6 Flat Inox: 1 mm (sin filtro previo, con patas plegadas)
SP 7 Dirt Inox: 35 mm
AVISO
Se recomiendo un uso del filtro previo.
AVISO
Procurar que la bomba esté en horizontal.
De lo contrario, puede ser que el sensor de nivel no pierda el contacto de líquido y la bomba funcione en se-co.
→ Desplazar el sensor de nivel a la altura de conexión deseada (contacto con el líquido de transporte).
AVISO
Cuanto más alto esté ajustado el sensor de nivel, más alto será el punto de conexión y desconexión.
Consultar los ejemplos de aplicación en la siguiente tabla:
| Mín / Máx SP 6 Flat | Inox SP 7 Dirt | inox |
| Huecos con un diámetro de < aprox. 1 m (p. ej. drenaje) | Sensor de nivel en la posición superior | Sensor de nivel en la posición superior |
| Se recomiendo el uso del filtro previo. | Puertas del pre-filtro cerradas (protección de suciedad) |
| Mín / Máx SP 6 Flat Inox | Inox SP 7 Dirt | Inox |
| Piscina, estan-que(solo SP 7 Flat Inox) o similar | Sensor de nivel en la posición inferior | Sensor de nivel en la posición inferior |
| Inicio del proceso de bom-beo con prefil-tro o patas des-plegadas | Puertas del pre-filtro cerradas (protección de suciedad) | |
| Continuación del proceso de bombeo sin prefiltro y patas plegadas (se alcanza altura de líquido resi-dual 1 mm)NotaEjecutar en el modo manual. Controlar la desconexión/el sistema de aspiración plano. | - |
→ Configurar el interruptor al modo automático (AUTO).
→ Enchufar la clavija de red a una toma de corriente.
Modo manual
AVISO
En el modo manual, la bomba está siempre encendida.
Figura G
→ Configurar el interruptor al modo manual (MAN).
→ Enchufar la clavija de red a una toma de corriente.
CUIDADO
¡Peligro de daños! Si se deja funcionar en vacío, se aumenta el desgaste, no deje de vigilar la bomba si está en modo manual. Desenchufar inmediatamente en caso de marcha en seco.
Aspiración en plano (SP 6 Flat Inox)
Para alcanzar la altura mín. de líquido restante de 1 mm, se recomienda el uso del servicio manual.
En la SP 6 Flat Inox hay montada una válvula de retención. Esto impide que el líquido restante en la manguer fluya de vuelta tras finalizar el proceso de bombeo.
Finalización del funcionamiento
AVISO
La suciedad se puede acumular y provocar problemas en el funcionamiento.
→ Tras cada uso, transportar agua limpia o enjuagar bien la bomba.
Especialmente tras transportar agua clorada u otros líquidos que dejen restos.
→ Saque el enchufe de la toma de corriente.
Mantenimiento
La bomba no precisa mantenimiento.
Transporte
△PRECAUCIÓN
Para evitar accidentes o lesiones, tener en cuenta el peso del aparato para el transporte (véase Datos técnicos).
→ Elevar y llevar la bomba por el asa.
Para el transporte sobre un vehículo, fije el aparato para impedir que resbale.
Cojinete
△PRECAUCIÓN
Para evitar accidentes o lesiones, tener en cuenta el peso del aparato al elegir el lugar de almacenamiento (véase Datos técnicos).
Guardar la bomba
→ Vaciar totalmente la bomba y dejar secar.
→ Coloque la bomba en un lugar a salvo de las hela-das.
Accesorios especiales
| 2.997-100.0 Set | de mangueras de tejido Manguera de tejido flexible de 1 1/4" con brida de manguera (30 - 40 mm) con un tornillo de mariposa para una conexión sin herramientas.Especialmente recomendable para bombas de inmersión para el transporte de grandes cantidades de agua.Máx. presión de servicio: 5 Bar | |
| 6.997-346.0 Manguera en espiral, por metro, 25m, 1" | Mercancía por metros para recortar largos de manguera individuales. | |
| 2.645-247.0 | Manguera PrimoFlex, 50 m, 1" | Manguera de jardín sin pthalatos de 1" para desviar el agua. |
Ayuda en caso de avería
⚠ PELIGRO
¡Peligro mortal por descarga eléctrica!
Para evitar riesgos, es necesario que las reparaciones y el montaje de piezas de repuesto sean realizados únicamente por el servicio técnico autorizado.
| Avería Causa Modo de subsanarla | ||
| La bomba funciona pero no transporta nada | Aire en la bomba Enchufar y desenchufar la bomba varias veces hasta que se aspire líquido | |
| Zona de aspiración obstruida Desenchufe la clavija y limpie la zona de aspiración | ||
| Nivel de agua bajo el nivel mínimo de líquido | Introducir la bomba si es posible a mayor profundidad que el líquido o proceder tal y como se describe en el capítulo Funcionamiento. | |
| La bomba no funciona o se apaga de repente. | Suministro de corriente interrumpido Comprobar los fusibles y conexiones eléctricas | |
| El interruptor térmico de protección ha apagado la bomba por sobrecalentamiento | Desenchufar, dejar enfriar la bomba, limpiar la zona de aspiración, evitar que funcione en seco | |
| Partículas de suciedad atascadas en la zona de aspiración | Desenchufe la clavija y limpie la zona de aspiración | |
| El level sensor para la bomba Comprobar la posición del sensor de nivel y corregir si es necesario. La bomba se para 15 segundos después de que el sensor de nivel no ten ga contacto con el agua. | ||
| El sensor de nivel no reacciona porque está sucio | Limpiar el sensor de nivel. | |
| Se reduce la potencia de transporte | Zona de aspiración obstruida | Desenchufe la clavija y limpie la zona de aspiración |
| Potencia de transporte demasiado baja | La capacidad de transporte de la bomba depende de la altura de transporte, diámetro y longitud del tubo | Respetar la altura máx. de transporte véase los datos técnicos, si es necesario elegir otro diámetro más grande o un tubo más corto. |
| El Quick-Connect no se puede abrir ni cerrar. | Suciedad en el sistema insertable. | Quitar y limpiar el clip. |
| La bomba funciona aunque no haya contacto del agua con el sensor de nivel | El sensor de nivel no reacciona porque está sucio | Limpiar el sensor de nivel. |
| Interruptor en modo manual (MAN) | Configurar el interruptor al modo automático (AUTO). | |
| El tiempo de marcha en inercia se prolonga. | Sensor de nivel sucio. | Limpiar el sensor de nivel. |
Datos técnicos
| SP 6 Flat Inox SP 7 Dirt Inox | |||
| Tensión de red V 230 - 240 V | 230 V | ||
| Frecuencia de alimentación Hz 50 50 | |||
| Potencia Pnom | W 550 750 | ||
| Cantidad máx. de transporte I/h 14000 15500 | |||
| Presión máx. bar 0,9 0,8 | |||
| Altura de transporte máx. m | 9 8 | ||
| Profundidad máx. de inmersión | m | 7 7 | |
| Tamaño máximo de grano de las partículas de suciedad a transportar | mm | 5 30 | |
| Altura mínima de líquidos mm | 7 50 | ||
| Altura de líquido residual | mm | 1 35 | |
| Peso sin accesorios | kg 5,7 6,7 | ||
| Longitud del cable de conexión | m | 10 10 | |
Reservado el derecho a realizar modificaciones técnicas.

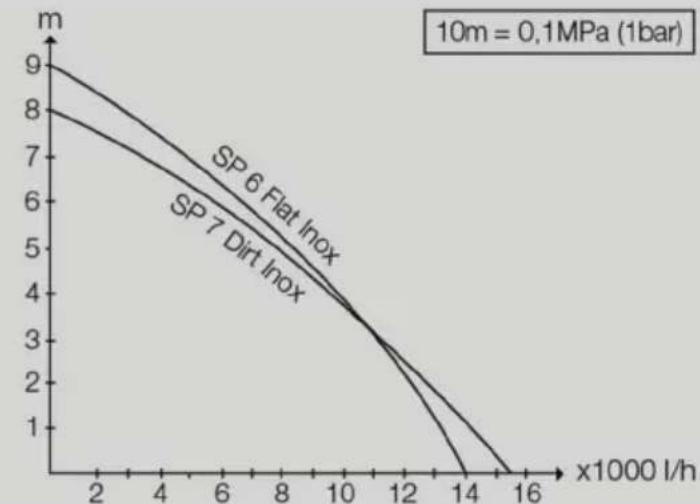

El caudal posible es aún más grande:
— cuanto más baja sea la altura de transporte
— cuanto mayor sea el diámetro del tubo utilizado.
- más corto será la manguera utilizada
— cuanta menos pérdida de presión causen los accesorios conectados
Líquidos bombeados permitidos PT 1
Líquidos bombeados permitidos
Perigo de vida devido a choque eléctrico!
Perigo de vida devido a choque eléctrico!
Accesorii optionale RO 4
Registre su producto y aproveche de muchas ventajas.
Reseñe su producto y díganos su opinión.
- ÍNDICE DE CONTENIDOS
- GARANTÍA
- PROTECCIÓN DEL MEDIO AMBIENTE
- NOTA
- INDICACIONES SOBRE INGREDIENTES (REACH)
- DESCRIPCIÓN DEL APARATO
- USO PREVISTO
- AVISO
- LÍQUIDOS QUE SE PERMITEN EXTRAER
- SP 7 DIRT INOX (BOMBA DE AGUA SUCIA)
- SP 6 FLAT INOX (BOMBA DE AGUA LIMPIA)
- ⚠️PELIGRO
- PUESTA EN MARCHA
- FIGURA A
- FIGURA B
- FIGURA C
- FIGURA D
- FUNCIONAMIENTO
- ▲PELIGRO
- GENERAL
- FIGURA F
- DISPOSITIVO DE VENTILACIÓN AUTOMÁTICA
- FIGURA E
- MODO AUTOMÁTICO
- CONEXIÓN
- ALTURA DE CONEXIÓN DEL SENSOR DE NIVEL MUY AJUSTABLE
- ALTURA DE LÍQUIDO RESTANTE MÍNIMA/MÁX. PROFUNDIDAD DE ASPIRACIÓN
- MODO MANUAL
- CUIDADO
- ASPIRACIÓN EN PLANO (SP 6 FLAT INOX)
- FINALIZACIÓN DEL FUNCIONAMIENTO
- MANTENIMIENTO
- TRANSPORTE
- △PRECAUCIÓN
- COJINETE
- GUARDAR LA BOMBA
- AYUDA EN CASO DE AVERÍA
- ⚠ PELIGRO
- LÍQUIDOS BOMBEADOS PERMITIDOS
Marca : KARCHER
Modelo : SP 7 Dirt Inox
Categoría : Bomba de agua
