BRUKSANVISNING SP 7 Dirt Inox KARCHER

Automatisk udluftningsanordning DA 2

Automatisk drift ..... DA 2

Manuel drift DA 3

Flad opsugning (SP 6 Flat Inox) DA 3

After brug DA 3

Läs igenom denna originalbruksanvisning och de medföljande säkerhetsanvisningarna innan du använder din maskin första

gången. Följ dem. Spara båda häftena för senare behov eller för nya ägare.

Innehållsförteckning

Innehållsförteckning SV 1

Garanti SV 1

Miljöskydd SV 1

Beskrivning av aggregatet SV 1

Ändamålsenlig användning SV 1

Godkända matningsvätskor ... SV 1

Idrifttagande SV 2

Drift SV 2

Allmänt. SV 2

Automatisk avluftningsanordning SV 2

Automatisk drift . . . . . . . . . . . . SV 2

Manuell drift . . . . . . . . . . . . . . . . SV 3

Planuppsugning (SP 6 Flat Inox) SV 3

Förvara pumpen.... SV 3

Specialtillbehör SV 4

Åtgärder vid störningar SV 4

Tekniska data SV 5

Garanti

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på aggregatet repareras utan kostnad under förutsättning att det orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste auktoriserade serviceverkstad.

Typskyltsetiketten får inte tas bort från apparaten. Om etiketten tagits bort gäller inte garantin längre.

Miljöskydd

Emballagematerialen kan återvinnas. Kasta inte emballaget i hushållssoporna utan för dem till återvinning.

Skrotade aggregat innehåller återvinningsbara material som bör gå till återvinning. Överlämna skrotade aggregat till ett lämpligt återvinnings-system.

Hänvisning

Oljan som används för att täta den keramiska glidrings-tätningen är biologiskt nedbrytbar. Om oljan klibbar eller rinner ut uppstår inga negativa verkningar för människor eller miljön.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns på:

Beskrivning av aggregatet

1 Brytare (automatisk drift/manuell drift)

2 Bärhandtag

6 Automatisk avluftningsanordning

7 Quick-Connect

8 Pumpanslutningsstuts (1", 1¼ " och 1½ " slangan-slutning och G½-gängning)

9 Backventil (SP 6 Flat Inox)

10 Anslutningsstuts (G1½ - gängning)

11 Förfilter (SP 6 Flat Inox avtagbar)

12 Fötter (SP 6 Flat Inox)

Ändamålsenlig användning

Denna produkt har konstruerats för privat användning och är ej avsedd för påfrestande, industriell användning.

Tillverkaren påtar sig inget ansvar för eventuella skador som uppkommer på grund av felaktig användning eller felaktig hantering.

Aggregatet är i första hand avsett för avtappning av vatten vid översvämningar i delar av byggnader men också för om- och urpumpning av behållare, för upphämtning av vatten ur brunnar och schakt, samt bortpumpning av vatten i båtar och segelbåtar, förutsatt att det gäller sötvatten.

MEDDELANDE

Aggregatet är inte avsett att användas för oavbruten pumpning (t.ex. för att pumpa runt vatten i en damm) eller som stationär installation (t.ex. lyftaggregat, fontänpump).

Godkända matningsvätskor

■ Sötvatten upp till en viss nedsmutsningsgrad

■ Simbassängvatten (förutsätter korrekt dosering av additiv)

■ Tvättsoda, t.ex. tvättladdning som löpt ut. Därefter rengöring med rent vatten.

SP 7 Dirt Inox (smutsvattenpump)

■ Vatten med nedsmutsningsgrad upp till kornstorlek 30 mm

SP 6 Flat Inox (renvattenpump)

■ Vatten med nedsmutsningsgrad upp till kornstorlek 5mm

△FARA

Risk för personskador, risk för materialskador! Frätande, lätt brännbara eller explosiva substanser (t.ex. bensin, petroleum, nitrovätskor), fetter, oljor, saltvatten och avloppsvatten från toalettanläggningar samt vatten som innehåller slam som har en lägre flytbarhet än vatten får ej transporteras. Temperaturen på den transporterade vätskan skall ligga på mellan 5 °C och 35 °C.

Idrifttagande Drift

MEDDELANDE

Ju kortare slang och ju större slangdiameter, desto bättre matningseffekt.

För att undvika igensättningar av pumpen vid slangdiametrar under 1¼" skall det bifogade förfiltret användas (SP 6 Flat Inox) eller skjut det integrerade förfiltret nedåt (SP 7 Dirt Inox).

Pumpanslutningen är utrustad med ett instickssystem (Quick Connect).

Anslutningsstutsen med pumpanslutningsstuts bifogas utrustningen omonterad.

Bild A

→ För att ta bort anslutningsstutsen trycker du på Quick Connect (grå knapp)

Bild B

→ Skruva på pumpanslutningsstycket på anslutningsstutsen.
→ Skjut på slangklämman på slangen.
→ Skjut på slangen på pumpanslutningsstutsen och fäst slangen med en slangklämma.
→ Skjut in anslutningsstutsen i Quick Connect.

MEDDELANDE

Till pumpanslutningsstutsen kan slangar med diametern 1", 1¼" och 1½" anslutas.

För att den önskade kornstorleken ska kunna transporteras måste man välja en tillräckligt stor slangdiameter och pumpens anslutningsstycke måste kortas vid spåren. Även vid mindre kornstorlekar rekommenderas en större slangdiameter, så att flödet blir stort.

Bild C

→ Skjut på Level Sensor uppifrån på skenan.

Bild D

→ Innan du börjar pumpa fäller du ut eller in fötterna (SP 6 Flat Inox).

MEDDELANDE

Det är inte tvingande nödvändigt att fälla ut fötterna. Genom att fälla ut fötterna uppnås en större matningseffekt.

Genom att fälla in fötterna blir det möjligt att planutsuga vätskan ned till 1 mm restvätskenivå.

→ Montera eller demontera förfilter (SP 6 Flat Inox).
→ Skjut förfiltret nedåt eller uppåt (SP 7 Dirt Inox).

MEDDELANDE

Det är inte absolut obligatoriskt att montera förfiltret, men med förfiltret uppnås en större matningseffekt (endast SP 6 Flat Inox)

Pumptvätskan förfiltreras genom förfiltret, vilket skyddar pumpen mot stark smuts. Om filtret används kan även partiklar på upp till 5 mm pumpas.

Genom att demontera förfiltret blir det möjligt att planutsuga vätskan ned till 1 mm restvätskenivå.

→ Placera pumpen stadigt på ett fast underlag i den vätska som ska pumpas, eller häng ner den i vätskan med en vajer fastsatt i handtaget.

MEDDELANDE

Insugningsområdet får inte vara blockerat av smuts.

Om underlaget är slammigt placeras pumpen på en tegelsten eller liknande.

Kontrollera att pumpen står vägrät.

Bär inte pumpen i kabeln eller slangen.

△FARA

Livsfara på grund av elektrisk stöt!

Rör inte matningsvätskan, den lina som är fäst i handtaget och föremål som kommer i kontakt med matningsvätskan (t.ex. rörledningar, som sticker ner i vattnet, räcken etc.) under driften.

Allmänt

Bild F

MEDDELANDE

För att pumpen ska kunna suga av egen kraft måste vätskenivån vara minst 50 mm (SP 7 Dirt Inox) alternativt 7 mm (SP 6 Flat Inox).

Pumpen kan pumpa bort ned till en restvätskenivå på 3 mm (SP 7 Dirt INox) eller 1 mm (SP 6 Flat Inox).

Automatisk avluftningsanordning

Bild E

Vid en låg vätskenivån avviker eventuellt insugen luft eller luft som finns i pumpen via den automatiska avluftningsanordningen. Därutöver kan vätska rinna ut på detta ställe.

Om pumpen har problem med att suga vid låg vätskenivå drar du ut och sätter in nätstickkontakten upprepade gånger för at stödja sugningen.

Automatisk drift

Bild F

MEDDELANDE

Vid automatisk drift styr nivåsensorn pumpförloppet. Pumpen startar så snart nivåsensorn har fått kontakt med den stigande matningsvätskan.

Pumpen stängs av så snart nivåsensor har förlorat kontakt med den sjunkande matningsvätskan och en eftergångstid på 15 sek. har gått.

Tillkoppling:

Lägsta vätskenivå för att pumpen ska kunna suga på egen hand (=lägsta tillkopplingspunkt):

SP 6 Flat Inox: 7 mm (57 mm om förfiltret används)

SP 7 Dirt Inox: 50 mm

Nivågivarens högsta inställbara nivå:

SP 6 Flat Inox: 190 mm utan förfilter (240 mm om förfiltret används)

SP 7 Dirt Inox: 237 mm

Lägsta restvätskenivå/max. uppsugningsdjup:

Pumpen kan pumpa bort ned till en restvätskenivå på SP 6 Flat Inox: 1 mm (utan förfilter, med infällda fötter) SP 7 Dirt Inox: 35 mm

MEDDELANDE

Vi rekommenderar att förfiltret används.

MEDDELANDE

Kontrollera att pumpen står vågrät.

I annat fall kan det inträffa att Level Sensor inte förlorar kontakten med vätskan och pumpen går torrt.

→ Skjut in Level Sensor på derönskade tillslagsnivån (kontakt med matningsvätskan).

MEDDELANDE

Ju högre Level Sensor ställs in, desto högre blir till- och frånslagspunkten.

Applikationsexempel se följande tabell:

Min / Max SP 6 Flat	Inox SP 7 Dirt	inox
Schakt med en diameter på < ca. 1 m (t.ex. Drainage)	Nivåsensorn i den översta positionen	Nivåsensorn i den översta positionen
	Vi rekommenderar att förfil-tret används.	Förfilterluckorna stängda (skydd mot smuts)
Simbassäng, damm (endast SP 7 Flat Inox) eller liknande	Nivåsensorn i den nedersta positionen	Nivåsensorn i den nedersta positionen
	Starta pump-noingen med förfilter eller ut-fällda fötter	Förfilterluckorna stängda (skydd mot smuts)
	Fortsätt pump-ningen utan för-filter och infällda fötter (rest-vätskenivå 1 mm uppnås)HänvisningUtförs i manu-ellt läge. Över-vaka frånkoppling/plan upp-sugning.	-

→ Sätt brytaren på automatisk drift (AUTO).
→ Anslut nätkontakt till vägguttag.

Manuell drift

MEDDELANDE

I manuell drift är pumpen ständigt inkopplad.

Bild G

→ Sätt brytaren på manuell drift (MAN).
→ Anslut nätkontakt till vägguttag.

OBSERVERA

Risk för materiella skador. Torrkörning leder till ökat slitage. Lämna inte pumpen utan uppsikt vid manuell drift. Bryt kontakten omedelbart vid torrkörning.

Planuppsugning (SP 6 Flat Inox)

För att uppnå den lägsta restvätskenivån på 1 mm rekommenderar vi manuell drift.

På SP 6 Flat Inox finns en backventil monterad. Den för hindrar att restvätskan rinner tillbaka i slangen efter pumpningen.

Avsluta driften

MEDDELANDE

Smuts kan sätta fast och leda till störningar i funktionen

→ Mata rent vatten efter varje användning eller skölj ur pumpen väl. Det gäller i synnerhet efter pumpning av klorhaltigt vatten eller andra västkor som efterlämnar restprodukter.
→ Dra ut nätkontakten ur vägguttaget.

Skötsel

Pumpen är underhållsfri.

Transport

⚠FÖRSIKTIGHET

Observera för att undvika olyckor eller skador vid transport, notera maskinens vikt (se teknisk data).

→ Lyft och bär vätskan i handtaget.
→ För transport på ett fordon ska aggregatet säkras så att det inte kan glida.

Lagring

⚠FÖRSIKTIGHET

Observera för att undvika olyckor eller skador lagring av maskinen, beakta maskinens vikt (se teknisk data).

Förvara pumpen

→ Töm pumpen helt och hålet och låt den torka.
→ Förvara pumpen på en frostfri plats.

Specialtillbehör

2.997-100.0 Vävslangset Flexibel 1 1/4“ vävslang med slangklämma (30 - 40 mm) med vingskruv för verktygsfri anslutning.Rekommenderas framför allt för dränkbara pumpar vid pumpning av stora vattenmängder.Max. driftstryck: 5 bar.
6.997-346.0 Spiralslang, metervara 25 m, 1“		Metervara som kan skäras till individuellt anpassade längder.
2.645-247.0 Slang med PrimoFlex, 50 m, 1"		Ftalatfri 1" trädgårdsslang för att leda bort vattnet.

Åtgärder vid störningar

△FARA

Livsfara på grund av elektrisk stöt!

För att undvika risker får reparationer och reservdelsmontering endast utföras av auktoriserad kundservice.

Störning Orsak Åtgård
Pumpen arbetar men transporterar inte	Luft i pumpen Drag ur och sätt i pumpens nätkontakt flera gånger, tills vätska sugs in.
	Insugningsområde tilltäppt Drag ur nätkontakten och rengör insugningsområdet
	Vattenspegel under minimivätskenivå	Sänk, om detta är möjligt, ner pum-pen djupare i den vätska som skall bearbetas eller följ instruktionerna i kapitlet Drift drift.
Pump startar inte eller stannar plöts-ligt under drift	Avbrott i strömförsörjningen Kontrollera säkringar och elanslut-ningar
	Termobrytare har stängt av pumpen på grund av överhettning.	Drag ur nätkontakt, låt pumpen kylas av, rengör insugningsområde, förhin-dra torrkörning
	Smutspartiklar fastklämda i insug-ningsområde	Drag ur nätkontakten och rengör in-sugningsområdet
	Nivågivare stoppar pumpen Kontrollera nivåsensorns position och korrigera vid behov.Pumpen stannar 15 sek. efter att Le-vel Sensor inte har något vattenkon-takt längre.
	Nivåsensorn reagerar inte efter som den är smutsig	Rengör nivåsensorn
Matningseffekt minskar	Insugningsområde tilltäppt	Drag ur nätkontakten och rengör in-sugningsområdet
Matningseffekt för låg Pumpens matningseffekt är beroen-de av matningshöjden samt av slang-ens diameter och längd.		Beakta max. matningshöjd, se teknis-ka data och välj ev. en större slangdi-ameter eller en kortare slanglängd.
Quick Connect går inte att öppna eller stänga.	Smuts i instickssystemet. Ta bort klämman och rengör den.
Pumpen går trots att det inte finns nå-gon vattenkontakt med nivåsensorn	Nivåsensorn reagerar inte efter som den är smutsig	Rengör nivåsensorn
	Brytaren står på manuell drift (MAN)	Sätt brytaren på automatisk drift (AU-TO).
Eftergångstiden förlängs.	Nivåsensorn är smutsig.	Rengör nivåsensorn.

Tekniska data

		SP 6 Flat Inox SP 7 Dirt Inox
Nätspänning V 230 - 240 V			230 V
Nätfrekvens Hz 50 50
Effekt P nominell	W 550 750

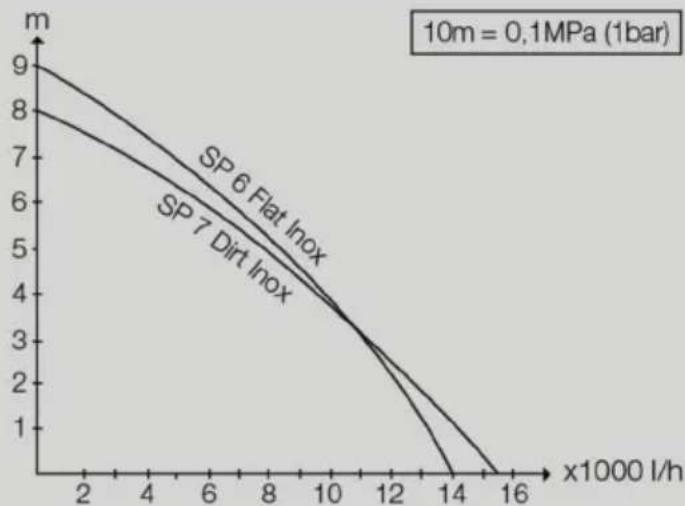

Max. matningsmängd l/h 14000 15500
Max. tryck bar 0,9 0,8
Max. matningshöjd m 9 8
Max. nedsänkningsdjup m	7 7
Max. kornstorlek hos transporteringsbara smutspartiklar	mm	5 30
Minimivätskenivå	mm	7 50
Restvätskenivån	mm	1 35
Vikt (utan tillbehör)	kg 5,7 6,7
Anslutningskabelns längd m	10 10

Med reservation för tekniska ändringar!

Den möjliga matningsmängden är desto större:

• ju lägre matningshöjderna är
• ju större diametrar den använda slangen har.
• ju kortare den använda slangen är
• ju lägre tryckförluster de anslutna tillbehören orsakar
