BRUKSANVISNING SC 1402 KARCHER

Sliplet-sål (bestillingsnr. 2.860-132)

Prof. dampstrygejern med aluminiumsål (bestillingsnr. 2.884-504)

Sliplet-sål (bestillingsnr. 2.860-131)

Strygebord med aktiv dampudsugning (bestillingsnr. 6.906-002)

Vanntanken kan tas av for fylling, eller den kan fylles direkte mens påmontert apparatet.

→ Skyv läseanordningen (C3) på dampbryteren forover.

Vanntanken kan etterfylles när som helst.

→ Skyv läseanordningen (C3) på dampbryteren forover.

Generelle merknader

Garanti

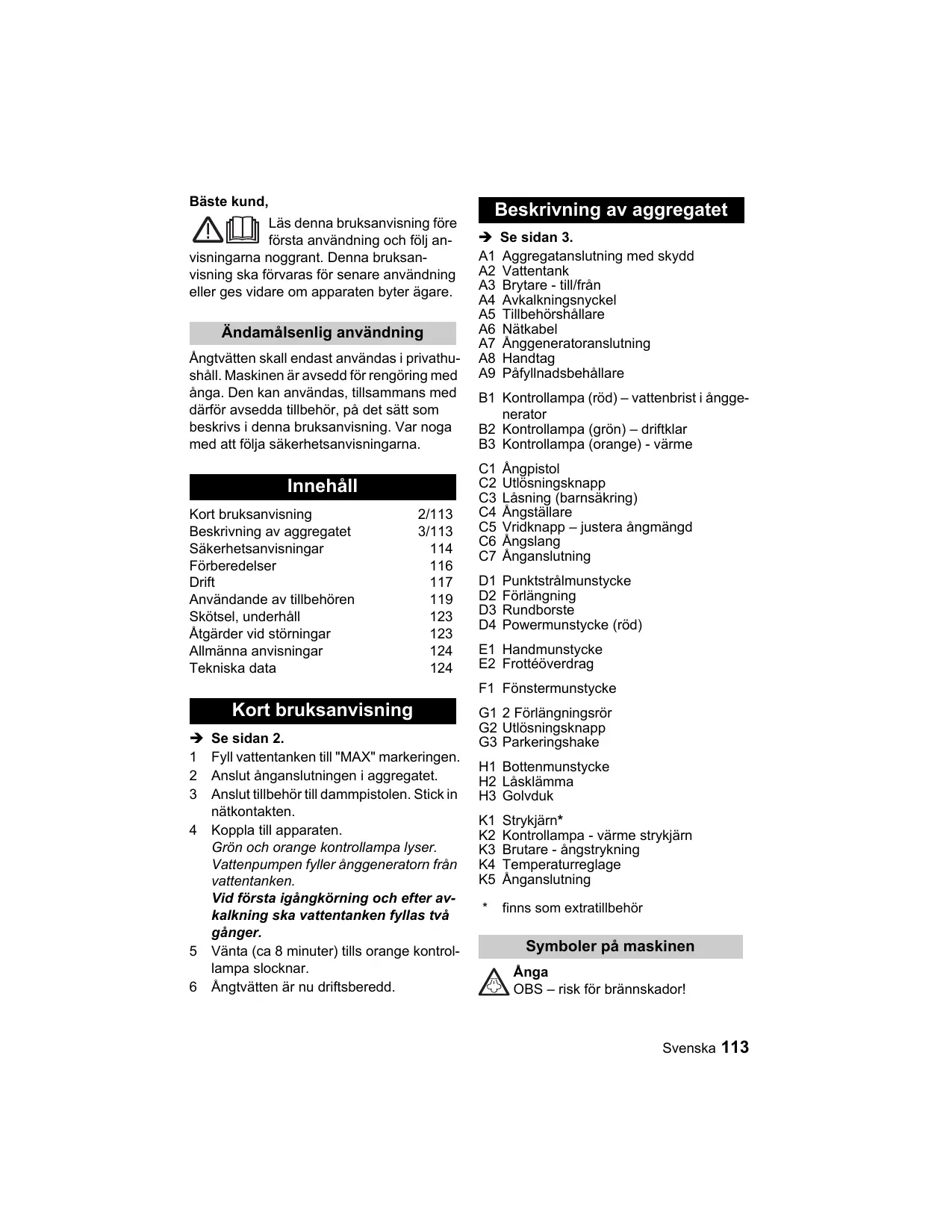

Läs denna bruksanvisning före första användning och följ an-

visningarna noggrant. Denna bruksan- visning ska förvaras för senare användning eller ges vidare om apparaten byter ägare.

Ändamålsenlig användning

Ångtvätten skall endast användas i privathushåll. Maskinen är avsedd för rengöring med ånga. Den kan användas, tillsammans med därför avsedda tillbehör, på det sätt som beskrivs i denna bruksanvisning. Var noga med att följa säkerhetsanvisningarna.

Innehåll

Kort bruksanvisning	2/113
Beskrivning av aggregatet	3/113
Säkerhetsanvisningar	114
Förberedelser	116
Drift	117
Användande av tillbehören	119
Skötsel, underhåll	123
Åtgärder vid störningar	123
Allmänna anvisningar	124
Tekniska data	124

Kort bruksanvisning

→ Se sidan 2.

1 Fyll vattentanken till "MAX" markeringen.
2 Anslut ånganslutningen i aggregatet.
3 Anslut tillbehör till dammpistolen. Stick in nätkontakten.
4 Koppla till apparaten.

Grön och orange kontrollampa lyser.

Vattenpumpen fyller ånggeneratorn från vattentanken.

Vid första igångkörning och efter avkalkning ska vattentanken fyllas två gånger.

5 Vänta (ca 8 minuter) tills orange kontrollampa slocknar.
6 Ångtvätten är nu driftsberedd.

Beskrivning av aggregatet

→ Se sidan 3.

A1 Aggregatanslutning med skydd
A2 Vattentank
A3 Brytare - till/från
A4 Avkalkningsnyckel
A5 Tillbehörshållare
A6 Nätkabel
A7 Ånggeneratoranslutning
A8 Handtag
A9 Päfyllnadsbehållare

B1 Kontrollampa (röd) – vattenbrist i ånggenerator

B2 Kontrollampa (grön) – driftklar

B3 Kontrollampa (orange) - värme

C1 Ångpistol

C2 Utlösningsknapp

C3 Låsning (barnsäkring)

C4 Ängställare

C5 Vridknapp – justera ångmängd

C6 Ängslang

C7 Ånganslutning

D1 Punktstrålmunstycke

D2 Förlängning

D3 Rundborste

D4 Powermunstycke (röd)

E1 Handmunstycke

E2 Frottéöverdrag

F1 Fönstermunstycke

G1 2 Förlängningsrör

G2 Utlösningsknapp

G3 Parkeringsshake

H1 Bottenmunstycke

H2 Låsklämma

H3 Golvduk

K1 Strykjärn*

K2 Kontrollampa - värme strykjärn

K3 Brutare - ångstrykning

K4 Temperaturreglage

K5 Änganslutning

* finns som extratillbehör

Symboler på maskinen

Ånga

OBS – risk för brännskador!

Varnings- och anvisningsdekaler på aggregatet ger viktig information beträffande riskfri användning.

Förutom anvisningarna i denna bruksan- visning ska allmänna säkerhets- och olycks- fallsföreskrifter tas i beaktande.

⚠ Strömanslutning

■ Aggregatet ska anslutas i föreskrivet jordat uttag.
Den på typskylten angivna spänningen ska överensstämma med spänningen i det jordade uttaget.
I fuktiga utrymmen, exempelvis badrum, ska aggregatet anslutas via en jordfelsbrytare. Om du tvekar ska du kontakta en fackman.
■ Ta aldrig i nätanslutningen med fuktiga händer.
■ Beakta att nät- och förlängningskabel inte skadas av överkörning, klämning, sönderdragning eller liknande. Skydda nätkabeln från värme, olja och skarpa kanter.
■ Använd en sköljtätad förlängningskabel med en minsta kabelarea på 3x1 mm².
■ Anslutningarna för nät- och förlängningskabel får inte ligga i vatten.
■ Använd aldrig skadad nät- eller förlängningskabel! Om nätkabeln skadas ska den bytas ut mot en speciell kabel som kan erhållas från tillverkaren eller tillverkarens serviceavdelning.
- Vid byte av anslutningsdon på nät- eller förlängningskabel ska sköljtätningen och den mekaniska stabiliteten säkerställas.

⚠ Användning:

■ Kontrollera att agrregatet och dess tillbehör är i korrekt tillstånd före användning. Om tillståndet inte är korrekt får de inte användas. Kontrollera speciellt nätkabeln, anslutning till ånggenerator och ångslangen.
- Ångslangen får inte vara skadad (risk för brännskador). En skadad ångslang ska omedelbart bytas ut. Använd endast ångslang som rekommenderas av tillverkaren (se reservdelslista beträffande beställningsnummer).
■ Fyll aldrig lösningsmedel, vätskor innehållande lösningsmedel eller oförtunnade syror (ex. rengöringsmedel, bensin, färgförtunning eller aceton) i vattenbehållaren eftersom dessa kan skada material som används i aggregatet.
■ Användning av aggregatet i utrymmen med explosionsrisk är förbjuden. Vid användning av aggregatet i riskområden ska motsvarande säkerhetsföreskrifter beaktas.
■ Aggregatet ska stå på stabilt underlag.
- Ångbrytaren får inte klämmas fast under användning.
Vidrör aldrig, inte ens kortfristigt, ångstrålen med handen, rikta den inte heller mot andra människor eller mot djur (risk för brännskador).
- Ånga aldrig föremål som innehåller hälsovådliga ämnen (ex. asbest).
■ Användaren ska använda aggregatet i enlighet med gällande bestämmelser. Beakta lokala föreskrifter och var, vid arbete med aggregatet, aktsam mot tredje person, speciellt barn.
■ Denna apparat är ej avsedd att användas av personer (även barn) med begränsad fysisk, sensorisk eller mental färdighet eller av personer som saknar erfarenhet och/eller kunnande, såvida de inte övervakas av en person ansvarig för deras säkerhet eller har fått instruktioner av en sådan person hur apparaten ska användas. Barn ska hållas under

uppsikt för att garantera att de inte leker med apparaten.

Lämna aldig aggregatet utan uppsikt så länge det är i drift.

Vid rengöring av elektriska apparater (ex. elspis) ska dessa vara frånkopplade från strömnätet (dra ur kontakt, ta ur säkring). Innan den elektriska apparaten tas i bruk igen ska den vara fullständigt urtorkad. Beakta anvisningar från elapparatens tillverkare!

■ Elektriska apparater där ångstrålen kan komma i direkt beröring med elektriska ledningar, ex. lampor, hårfön, elektriska värmeelement etc., får inte rengöras med ångtvätten. Ånga kan tränga in i apparaterna och ge kortslutning när ångan kondenserat.

⚠️ Underhåll

■ Stäng av aggregatet och ta ur nätanslutningen före service och underhåll på aggregatet.

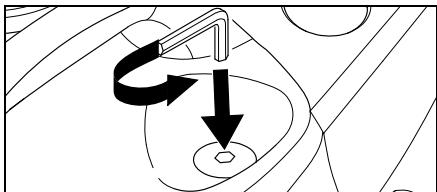

■ Anslutningen till ånggeneratorn får endast öppnas för avkalkning.
- Öppna inte anslutningen till ånggeneratorn om aggregatet är varmt eller om det är igång.
■ Reparationer på aggregatet får endast utföras av auktoriserad servicepersonal.

⚠ Förvaring

• Observera: Appraten får ej lagras eller drivas i liggande läge!
  ■ Skydda maskinen från regn. Får inte förvaras utomhus.

Säkerhetselement

Denna ångtvättare är utrustad med flera säkerhetsanordningar och därmed flerfaldigt säkrad. Här nedan finner du de viktigaste säkerhetselementen.

Tryckreglage

Tryckreglaget håller tanktrycket så konstant som möjligt under användning. Uppvärmningen slås från när det maximala arbetstrycket på 3,5 bar i tanken uppnås och slås åter till vid ett tryckfall i tanken på grund av att ånga strömmar ut.

Ångtermostat

När det inte finns vatten i ånggeneratorn stiger temperaturen i denna. Ångtermostaten stänger då av ånggeneratorn. Återtillkoppling av uppvärmningen förhindras tills tanken åter fyllts på.

Säkerhetstermostat

Om ångtermostaten är ur funktion och apparaten överhettas, kopplar säkerhetstermostaten från aggregatet.

Vänd dig till närmaste Kärcher kundtjänst för återställande av säkerhetstermostaten.

Ånggeneratoranslutning

Anslutningen till ånggeneratorn är samtidigt en övertrycksventil. Ventilen sluter tanken mot anliggande ångtryck.

Om tryckreglaget är defekt och ångtrycket i tanken stiger över 5,7 bar så öppnas, i ånggeneratoranslutningen, en övertrycksventil och ånga tränger ut genom anslutningen.

Vänd dig till närmaste Kärcher serviceställe innan aggregatet åter tas i bruk.

Förberedelser

Packa ut apparaten

Kontrollera under uppackningen, att alla delar finns med (se sidan 3). Kontakta omedelbart återförsäljaren om det skulle saknas delar eller om transportskador konstateras vid uppackningen.

	Emballagematerialen kan återvinnas. Kasta inte emballaget i hushållssoporna utan lämna det till återvinning.
	Kasserade aggregat innehåller återvinningsbart material som bör gå till återvinning. Batterier, olja och liknande ämnen får inte komma ut i miljön. Överlämna därför skrotade aggregat till lämpligt återvinningssystem.

Placering av tillbehör

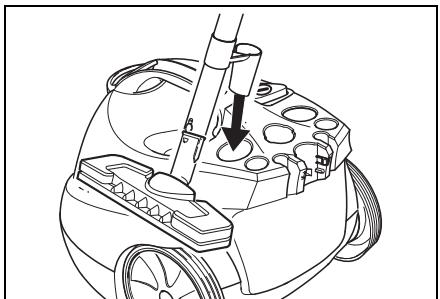

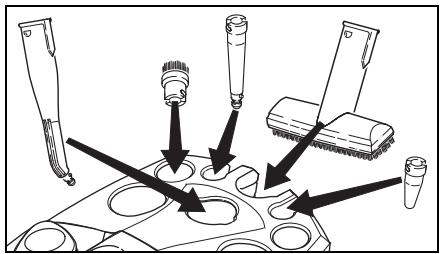

→ Handmunstycke (E1) placeras i avsedd tillbehörshållare (se bild 1).
Hänvisning: Punktstrålmunstycke (D1), förlängning (D2), rundborste (D3) och powermunstycke (D4) placeras motsvarande.

→ Parkeringshaken (G3) skjuts med in-tryckt låsknapp till andra låsningen uppifrån på förlängningsröret (G1). Parkeringshaken ska låsa fast när låsknappen släpps (se bild 2).

"clic"

Bild 2

→ Golvmunstycke (H1) sticks på förlängningsröret med parkeringshaken.
→ Fönstermunstycke (F1) sticks på det andra förlängningsröret.

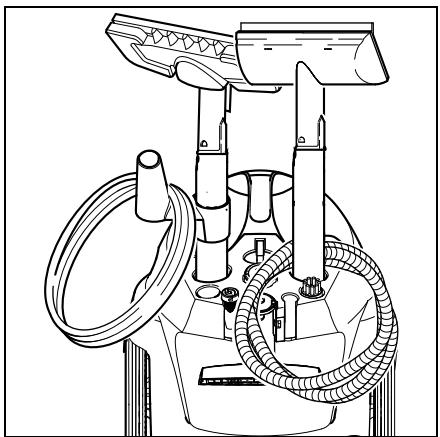

→ Stick ner förlängningsrören i den stora tillbehörshållaren (se bild 3).

Placering av tillbehör

Vid kortare avbrott i arbetet kan förlängningsröret, med monterat golvmunstycke, sättas i parkeringsposition (se bild 4).

Montering av tillbehör

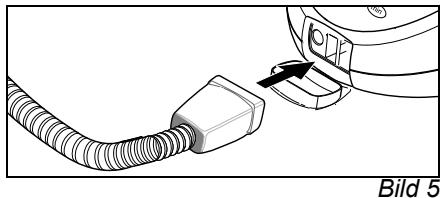

→ Ånganslutningen (C7) ansluts i aggregatets uttag (A1). Ånganslutningens låsning ska i detta läge låsa fast i aggregatets uttag (se bild 5).

→ Anslut önskat tillbehör (D1, E1, F1) med ångpistolen (C1). Stick tillbehörets öppna ände på ångpistolen (C1) och skjut det så längt in på ångpistolen att låsknappen (C2) läser fast tillbehöret i ångpistolen (se bild 6).

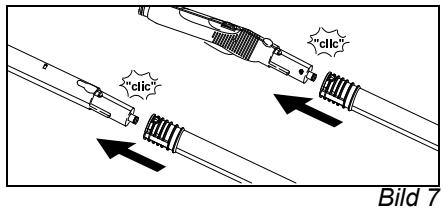

→ Använd förlängningsrören (G1) vid behov. Montera härvid ett eller båda förlängningsrör/en på ångpistolen (C1) (se bild 7). Skjut önskat tillbehör (D1, E1,F1,H1) på förlängningsrörets fria ände.

"clic" Clic" Bild 7

→ Punktstrålningsmunstycket (D1) kan också användas tillsammans med förlängningen (D2), rundborsten (D3) eller powermunstycket (D4) (se bild 8). Stick härvid de båda spåren i avsatsen på punktstrålmunstyckets låsning och vrid medurs till anslag.

Bild 8

Delning av tillbehör

⚠️ FARA

När tillbehörsdelarna skiljs åt kan varmt vatten droppa ut! Ta aldrig isär tillbehörsdelar medan det strömmar ut ånga - risk för brännskador!

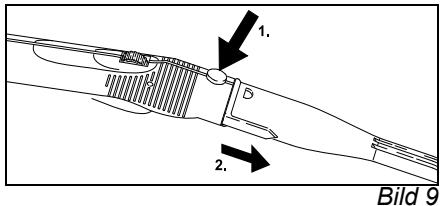

→ Tryck på utlösningsknappen (C2 resp. G2) för att skilja tillbehörsdelarna åt och drag delarna från vararandra (se bild 9).

→ För att dela en avsats på punkt-strålningsmunstycket vrids avsatsen moturs varefter delarna dras isär.

Fyllning av vattentank

Vattentanken kan tas av för påfyllning eller fyllas på plats i aggregatet.

Anvisning: Vid kontinuerlig användning av destillerat vatten är avkalkning av ånggeneratorn inte nödvändig.

WARNING

Använd inte kondensvatten från torktumlare! Fyll inte i rengöringsmedel eller andra tillsatser!

A) Demontering av vattentank

→ Ta av vattentanken genom att dra uppåt i handtaget (A8).
→ Fyll vattentanken under en vattenkran till "MAX" markeringen.
→ Sätt tillbaka vattentanken och tryck den neråt.

B) Direkt i aggregatet

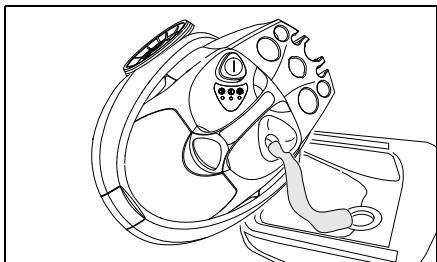

→ Fyll vattentanken via påfyllningen (A9) från en vattenkanna el. dyl. Fyll till "MAX" markeringen.

Koppla till apparaten

Hänvisning: Före första igångkörning och efter avkalkning ska ånggeneratorn fyllas med vatten, därför måste vattentanken fyllas på två gånger.

→ Anslut nätanslutningen i ett vägguttag.
→ Tryck in brytaren (A3) för att starta aggregatet. En grön (B2) och en orange (B3) kontrollampa tänds.

Hänvisning: Om det inte finns tillräckligt med vatten i ånggeneratorn startar pumpen och pumpar vatten från tanken till ånggeneratorn. Denna påfyllning kan ta flera minuter.

→ Efter ca 8 minuter slocknar orange kontrollampa (B3). Aggregatet är driftsberett.
→ Skjut ångbrytarens lås (C3) framåt. Hänvisning: Om låsanordningen (C3) skjuts bakåt, kan ångbrytaren (C4) inte aktiveras (barnsäkring).
→ Aktivera ångbrytaren (C4).
→ Rikta alltid ångpistolen (C1) mot ett tygstycke först tills ångan strömmar ut jämnt.

Hänvisning: Ångtvättens värme går på under användning för att upprätthålla trycket i ånggeneratorn. Härvid tänds den gula kontrollampan (B3).

Justera ångmängden

Ångmängden regleras med vredet (C5) på ångpistolen (C1).

→ Vrid vredet framåt: mycket ånga strömmar ut,
→ Vrid vredet bakåt: lite ånga strömmar ut.

Fyll på vatten

Vattentanken kan fyllas på vid alla tillfällen. Hänvisning: Alltid när det finns för lite vatten i ånggeneratorn pumpar vattenpumpen automatiskt vatten från vattentanken till ånggeneratorn. Om vattentanken är tom kan inte pumpen längre fylla ånggeneratorn och ångproduktionen blockeras.

Kontrollampa (B1) - vattenbrist blinkar.

→ Fyllning av vattentank. Hänvisning:Pumpen försöker fylla ång- generatorn i korta intervaller. Om fyllningen lyckas startar omedelbart ångproduktionen igen och den röda kon- trollampan slocknar.

Slå från aggregatet

→ Tryck in brytaren (A3) för att slå från aggregatet.
→ Dra ut nätanslutningen ur vägguttaget.
→ Tryck ner aggregatanslutningens lock (A1) och ta ut ånganslutningen (C7) från aggregatanslutningen.
→ Töm ut överblivet vatten från vattentanken.

Förvara apparaten

→ Se sidan 116, "Placera tillbehör"
→ Låt alltid borsten svalna innan du tar av denna, detta förhindrar missformning av borsten.

Användning av tillbehören

Viktiga användaranvisningar

Innan textilier behandlas med ångtvättaren, bör du på ett dolt ställe undersöka om texti- lierna tål ånga. Fukta ytan ordentligt med ånga och låt den torka. Konstatera sedan om färg och form har ändrats.

Rengöring av påtryckta eller lackerade ytor

⚠️ WARNING

Rikta aldrig ångan mot limmade kanter efter- som limfogen kan lossna. Använd inte ångt- vättaren på oförseglade trä- eller parkettgolv.

Var försiktig vid tvätt av köksskåp, möbler, dörrar, parkett, lackerade eller laminerade ytor! Vid längre ångbehandling kan vax, möbelpolish, laminering eller färg lösas upp eller ge fläckar. Därför bör dessa ytor bara tvättas med en trasa som fuktats med ånga eller ångas in med en dubbel trasa.

Glasrengöring

⚠ WARNING

Rikta inte ångstrålen direkt mot fönstrets kanter eftersom detta kan skada inramningen.

Förvärm fönsterskivan vid låga utetemperaturer, framför allt på vintern. Ånga härvid lätt in hela glasytan. Därmed utjämnas temperaturskillnaden och spänningar i glasytan undviks. Detta är viktigt eftersom glas med ojämnt värmda ytor kan spricka.

Ångpistol (C1)

Ångpistolen kan användas utan tillbehör.

Användning:

• Åtgärdande av rynkor och veck på kläder: Ånga in det hängande klädesplagget på ett avständ på 10–20cm.
• Avlägsna damm från plantor: Håll ett avständ på 20-40 cm
• fuktig dammtorkning: Ånga in en trasa lätt och torka möbeln med den.

Punktstrålmunstycke (D1)

Rengöringsresultatet blir bättre ju närmare du håller munstycket mot det smutsiga stället, eftersom ångans temperatur och tryck är störst närmast munstycket.

Användning:

• Armatur, avlopp
• tvättställ, WC,
  – Jalusier, värmeelement
• Fläckborttagning: Dränk in envisa kalkavlagringar med ättika och låt verka i ca 5 minuter

Förlängning (D2)

Förlängningen monteras på punktstrålmunstycket.

Användning:

– otillgängliga skåror, fogar etc.

Rundborste (D3)

Anvisning: Rundborsten lämpar sig inte för rengöring av känsliga ytor

Rundborsten monteras direkt eller med förlängningen (D2) på punktstrålmunstycket.

Användning:

– svårt tillgängliga ställen som t.ex. hörn och fogar
- Armatur, avlopp

Powermunstycke (D4)

Powermunstycket monteras direkt eller med förlängningen (D2) på punktstrålmunstykket. Powermunstycket ökar ångans utströmningshastighet.

Användning:

– Rengöring av särskilt envis smuts
– Utblåsning av hörn, fogar etc.

Handmunstycke (E1)

Drag frottéöverdraget (E2) över handmun-stycket.

Användning:

• små tvättbara ytor, t.ex. köksytor av plast, kakelväggar
• fönster, spegel
• möbeltyg
  – bilkupé, bilfönster
• badkar

Fönstermunstycke (F1)

Användning:

• fönster
• spegel
• glasytor i duschkabiner
• andra glasytor

→ Ånga in glasytan jämnt med ett avständ på ca 20 cm. Skjut därefter tillbaka låset (C3), så att oavsiktligt aktivering av ång-brytaren (C4) förhindras. Drag fönster-munstyckets gummiskrapa över glasytan i banor uppifrån och ner. Torka av gummiskrapan och den nedre fön-sterkarmen efter varje bana med en trasa.

→ Före första rengöring med fönstermunstycket görs en fettlösande grundtvätt med handmunstycket (E1) och ett frottéöverdrag (E2).

Golvmunstycke (H1)

Användning:

• Alla tvättbara vägg- och golvbeläggnin-gar, t.ex.: stengolv, kakel och PVC-golv.

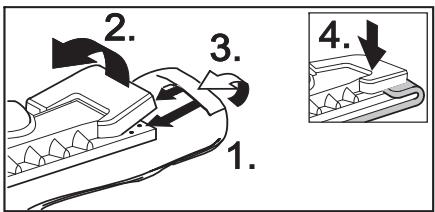

  → Sätta fast golvduk på golvmunstycke.
  1 Vik ihop golvduken på längden och ställ golvmunstycket på den.
  2 Öppna klämmorna.
  3 Lägg in dukändarna i öppningarna.
  4 Stäng klämmorna.

Varning

Få inte in fingrarna i klämmorna.

1. 2. 3. 4.

Bild 10

→ För att lossa torkduken trycker du på hållklämmorna (H2) och duken dras ut.
→ Vänd och/eller byt ut torkduken regel-bundet. På så sätt förbättras smutsupp-tagningen.
→ Arbeta långsamt på starkt nedsmutsade ytor, så att ångan får längre verkan.
→ Om det finns rester av rengöringsmedel eller golvvårdsprodukter (t.ex. vax, polish) så kan det bildas ränder vid rengöringen. Dessa ränder försvinner i allmänhet när ångtvätten använts flera gånger.

Strykjärn (K1) (extra)

Extra tillbehör, beställnings-nr se sidan 122

→ Sätt fast strykjärnets ånganslutning (K5) i aggregatuttaget (A1). Ånganslutningens låsning ska i detta läge låsa fast i aggregatets uttag.

Ångstrykning

Vi rekommenderar användning av Kärcher strykbord med aktiv ånguppsugning. Detta strykbord är optimalt anpassat till den apparat du har. Det gör att strykningen blir betydligt enklare och snabbare. I vart fall bör ett strykbord med gallerliknande, ånggenomsläppligt strykunderlag användas.

→ Alla textilier kan ångstrykas. Ställ in strykjärnets temperaturreglage (K4) inom det skrafferade området ( ·s /MAX). Ömtåliga tyger eller textilier med påtryck skall strykas på avigsidan eller enligt tillverkarens anvisningar. Du kan även använda vår nonstick-stryksula (se översikten över specialtillbehör).
→ När lampan (K2) på strykjärnet slocknar är strykjärnet klart att användas. Strykjärnets sula måsta vara het, så att inte ångan kondenseras på sulan och droppar på strkytvätten.
→ När du trycker på knappen (K3) på strykjärnet strömmar ånga ut från hålen i stryksulan,
- Tryck knappen framåt: Detta ger en ång-puff, som varar så länge knappen är tryckt framåt.
– Tryck knappen bakåt: Den hakar då fast, och det ger en kontinuerlig ångström. Tryck knappen framåt för att stoppa ångan.
→ Rikta den första ångstöten mot ett tygstycke tills ångan strömmar ut jämnt.
→ För ångning av gardiner, kläder etc. kan strykjärnet också hållas lodrätt.

Torrstrykning

→ Ställ in strykjärnets temperatur efter klädesplagget.

• Konstfiber
  • Ylle
  ... Linne

Tapetlösare (extra)

Extra tillbehör, beställnings-nr se sidan 122 Med tapetlösaren kan du använda ångtvätten för att avlägsna papperstapeter.

→ Lägg tapetlösaren på kanten av en tapetlängd. Sätt på ångtillförseln (C4) och låt ångan verka tills tapeten är uppmjukad (ca 10 sek.).
→ Sätt tapetlösaren på nästa stycke ouplöst tapet. Håll ångbrytaren (C4) nedtryckt. Lyft upp den upplösta tapeten med en spackelspade och drag bort den från väggen. Flytta tapetlösaren stycke för stycke och drag av tapeten längdvis.
→ Vid strukturtapeter som målats flera gånger kan förekomma att ångan inte kan tränga igenom tapeten. Vi rekommenderar därför att tapeten förbehandlas med en tapetrivare.

Ångturbo-borste (extra)

Extra tillbehör, beställnings-nr se sidan 122 Ångturbo-borsten sätts i svängning av den utströmmande ångan och är därför idealisk för problemfri rengörning av extremt smutsiga ytor, även på svåråtkomliga ställen i kök och badrum.

Användning:

– Rengöring av hörn, fogar
– svåråtkomliga ställen

Textilvårdsmunstycke (extra)

Extra tillbehör, beställnings-nr se sidan 122

Användning:

För uppfriskning av hängande textilier som ex. kostymer eller gardiner via två funktioner:

• Avlägsnande av partiklar från kläder med trådlyftare.
• Ångning och utslätning av textilier (tar även bort rysch).

Vid aktivering av ångbrytaren strömmar ånga ut. Rikta först pistolen mot ett tygstykke tills ångan strömmar ut jämnt.

Extra tillbehör, översikt

Ångtrycks-strykjärn med rostfri sula

(beställnings-nr 2.884-503)

Antividhäftningssula

(beställnings-nr 2 860-132)

Profi ångtrycks-strykjärn med aluminiumsula (beställnings-nr 2.884-504)

Antividhäftningssula

(beställnings-nr 2.860-131)

Strykbräda med aktiv ångutsugning

(beställnings-nr 6.906-002).

Ger mycket bra strykresultat med stor tidsbesparing (endast 230 V)

Tapetlösare (beställn.nr 2.863-062)

Rundborstset (beställnings-nr 2.863-058) - 4 rundborstar för punktstrålningsmunstykket.

Rundborstset med mässingsborstar

(beställnings-nr 2.863-061)

- 3 rundborstar för punktstrålningsmunstykket (för speciellt besvärlig smuts)

Frotté-dukar (beställnings-nr 6 369-481)

- 5 golvdukar

Frotté-överdrag

(beställnings-nr 6.370-990) - 5 överdrag

Frotté-duksset (beställnings-nr 6.960-019)

2 golvdukar, 3 överdrag

Mikrofiber-dukset

(beställnings-nr 6.905-921)

- 1 golvduk, 1 överdrag med mycket hög förmåga att suga upp vätskor och samla smuts

Bio-avkalkare RM 511

(beställnings-nr 6.290-239) 3 x100 g pulver för rengöring av ånggeneratorn.

Rundborste med skrapa

(beställnings-nr 2.863-140)

Gummiskrapa för fönstermunstycke

(beställnings-nr 6.273-140)

Textilvårdsmunstycke

(beställnings-nr 4.130-390)

Ångturbo-munstycke

(beställnings-nr 2.863-159)

Skötsel, underhåll

⚠️ FARA

Utför endast underhållsarbeten med utdragen nätsladd och avsvalnad ångtvätt.

Eftersom kalk fastnar på ånggeneratorns väggar rekommenderar vi att denna avkalkas med följande intervaller (TF=Tankfyllningar):

Hårdhetsområde		° dH	mmol/l	TF
I	mjukt	0-7	0-1,3	100
II	medium	7-14	1,3-2,5	90
III	härt	14-21	2,5-3,8	75
IV	mycket härt	>21	>3,8	50

Hänvisning: Vid kontinuerlig användning av destillerat vatten är avkalkning av ånggeneratorn inte nödvändig.

→ Ta ur ångtvättens nätanslutning.
→ Ta bort vattentanken.
→ Ta bort alla tillbehör från tillbehörshållaren.
→ Öppna ånggeneratoranslutningen (A7) med avkalkningsnyckeln (A4).

→ Töm ut vattnet helt ur ånggeneratorn.

Använd endast produkter som godkänts av Kärcher för att utesluta skador på aggregatet.

→ Använd avkalkningssticks från KÄRCHER (beställnr. 6.295-206) vid avkalkning. Följ doseringsanvisningarna på förpackningen när avkalkningslösningen blandas ihop.

⚠ Observera

Var försiktig vid påfyllning och tömning av ångtvätten. Avkalkningslösningen kan angripa ömtåliga ytor.

→ Fyll avkalkningslösningen i pannan och låt lösningen verka ca 8 timmar.

⚠️ WARNING

Under avkalkningen får ånggeneratoranslutningen (A7) inte återmonteras. Ångtvätten får inte användas så länge det finns avkalkningsmedel i ånggeneratorn.

→ Efter 8 timmar hålls avkalkningsmedlet ut. Det finns en restmängd lösning i ång-generatorn, spola därför igenom genera-torn två-tre gånger med kalt vatten för att avlägsna alla partiklar från avkalkningen.
→ Återmontera ånggeneratoranslutningen (A7) med avkalkningsnyckeln (A4).
→ Efter påfyllning av färskt vatten i vattentanken (se sidan 117, "Fyllning av vattentank") är ångtvätten åter driftsberedd.

Underhåll av tillbehör

Låt tillbehörsdelarna torka fullständigt innan du röjer undan.

→ Ställ inte golvmunstycket (H1), handmuntycket (E1) och rundborsten (D3) till avkalkning och torkning på borsten eftersom denna då kan missformas.
Upplysning: Golvdukar och frottéöverdrag är redan förtvättade och kan användas på en gång med ångtvättaren.
→ Tvätta smutsiga golvdukar och frottéöverdrag i 60°C i tvättmaskin. Använd inte mjukmedel eftersom detta hämmar upp-sugningsförmågan. Dukarna kan tork-tumlas.

Åtgärder vid störningar

Störningar har ofta enkla orsaker som du med hjälp av följande uppställning själv kan åtgärda. Om du tvekar eller om störningen inte kan åtgärdas ska du kontakta vår auktoriserade service.

⚠️ Risk för strömstötar!

Reparationer på aggregatet får endast utföras av auktoriserad servicepersonal.

Lång uppvärmningstid

Ånggeneratorn är igenkalkad

Röd kontrollampa för vattenbrist blinkar. Inget vatten i vattentanken.

→ Fyll vattentanken.

Röd kontrollampa för vattenbrist lyser. Inget vatten i ånggeneratorn. Pumpens överhettningsskydd har löst ut.

→ Slå från aggregatet.
→ Fyll vattentanken.
→ Koppla till apparaten.

Ångställaren kan inte längre tryckas ned Ångställaren är försedd med en låsning / barnsäkring (C3).

→ Skjut ångbrytarens lås (C3) framåt.

Allmänna anvisningar

Garanti

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella störningar på aggregatet inom garantitiden åtgårdas utan kostnad så länge det rör sig om material- eller tillverkningsfel. Vid garantifel ska ni vända er till er återförsäljare eller närmaste auktoriserade service. Ta med tillbehör och garantibevis (kvitto). Vi tar inget ansvar för skador som uppstått på grund av felaktig behandling av apparaten eller förbiseende av bruksanvisningen.

Tillbehör och utbytesdelar

Endast tillbehör och reservdelar som godkänts av tillverkaren får användas. Originaltllbehör och original reservdelar gör att apparaten kan användas säkert och utan störningar.

På sista sidan finns en bild på apparaten med beställningsnummer på de olika apparatdelarna.

Tekniska data

Strömanslutning
Spänning	220-240 V
Strömart	1~ 50 Hz
Spänning i handtag	5 V
Prestanda
Värmeeffekt	1800 W
max. arbetstryck	3,5 bar
till. tryck	5,7 bar
Uppvärmningstid per liter vatten	7 min
Max. ångmängd	82 g/min
Mått
Vattentankens	0,95 l
påfyllnadsmängd
Innehåll ånggenerator	2,0 l
Vikt utan tillbehör	6,5 kg
Bredd	340 mm
Längd	420 mm
Höjd	315 mm

Arvoisa asiakas,
