Producttype	Stoomreiniger
Merk	Kärcher
Model	SC 1402
Voedingsspanning	220-240 V ~ 50 Hz
Verwarmingsvermogen	1800 W
Max. werkdruk	3,5 bar
Opwarmtijd per liter water	7 min
Max. stoomdebiet	82 g/min
Capaciteit watertank	0,95 L
Capaciteit ketel	2,0 L
Gewicht (zonder accessoires)	6,5 kg
Afmetingen (L x B x H)	340 x 420 x 315 mm
Inbegrepen accessoires	Stoompistool, straalmond, verlengstuk, ronde borstel, krachtborstel, handmond met sponzenovertrek, ruitenmond, 2 verlengbuizen, vloermond met doek, ontkalkingssleutel
Hoofdfuncties	Stoomreiniging, stoomdebietregeling, kinderveiligheid, controlelampjes
Veiligheid	Manostaat, ketelthermostaat, veiligheidsthermostaat, veiligheidsdop (klep op 5,7 bar)
Onderhoud	Ontkalking aanbevolen afhankelijk van waterhardheid; gebruik van gedestilleerd water aanbevolen
Garantie	Volgens voorwaarden van het land, neem contact op met de verkoper

Veelgestelde vragen - SC 1402 KARCHER

Hoe vul ik het waterreservoir?

Verwijder het reservoir aan het handvat, vul het met kraanwater tot de markering MAX en plaats het terug door naar beneden te duwen. U kunt ook direct vullen via de vultrechter (A9). Gebruik nooit reinigingsmiddelen of condenswater van een droger.

Hoe start ik het apparaat?

Steek de stekker in het stopcontact, schakel de schakelaar (A3) in. De groene (B2) en oranje (B3) lampjes gaan branden. Wacht ongeveer 8 minuten tot het oranje lampje uitgaat. Schakel de kinderveiligheid uit door de vergrendeling (C3) naar voren te duwen, en bedien dan de stoomhendel (C4).

Wat moet ik doen als er geen stoom uitkomt?

Controleer het waterreservoir: als het leeg is, vul het dan. Als het rode lampje (B1) knippert, is er watergebrek in de ketel. Vul het reservoir, schakel het apparaat uit en weer in. Zorg er ook voor dat de kinderveiligheid niet is geactiveerd (duw de vergrendeling naar voren).

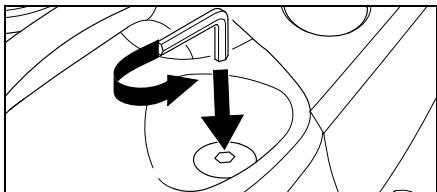

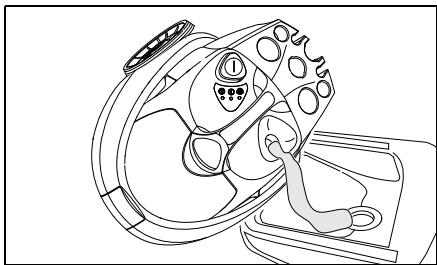

Hoe ontkalk ik de ketel?

Haal de stekker uit het stopcontact en laat het apparaat afkoelen. Verwijder het reservoir en de accessoires. Draai de keteldop (A7) los met de ontkalkingssleutel. Gebruik de ontkalkingsstaafjes van Kärcher volgens de dosering. Vul de ketel met de oplossing, laat 8 uur inwerken, leeg en spoel 2 tot 3 keer met koud water voordat u de dop weer vastdraait.

Kan ik reinigingsmiddelen gebruiken?

Nee, voeg nooit reinigingsmiddelen, oplosmiddelen of zuren toe. Gebruik alleen kraanwater of gedestilleerd water (dat ontkalking voorkomt). Chemische producten kunnen het apparaat beschadigen.

Hoe reinig ik ramen?

Gebruik de ruitenmond (F1). Stoom op ongeveer 20 cm afstand. Vergrendel de hendel met de vergrendeling (C3) in de achterste stand en veeg met de rubberlip van boven naar beneden. Ontvet het oppervlak voor het eerste gebruik met de handmond en een sponzenovertrek.

Hoe gebruik ik het strijkijzer?

Steek de stoomconnector van het strijkijzer in de aansluiting van het apparaat. Stel de thermostaat (K4) in op het gearceerde gebied. Wacht tot het lampje (K2) uitgaat. Druk op de schakelaar (K3) om stoom vrij te geven. Voor verticaal strijken houdt u het strijkijzer verticaal. Gebruik bij voorkeur een stoomdoorlatende strijkplank.

Wat moet ik doen als het rode lampje brandt?

Het rode lampje (B1) geeft watergebrek in de ketel aan. Vul het waterreservoir; de pomp zal de ketel automatisch vullen. Blijft het lampje branden, schakel het apparaat dan uit en weer in nadat u het reservoir hebt gevuld.

Hoe berg ik het apparaat op?

Schakel het apparaat uit en trek de stekker eruit. Verwijder de stoomconnector, leeg het reservoir. Laat de borstels afkoelen voordat u ze opbergt om vervorming te voorkomen. Plaats de accessoires op hun houders. Berg het apparaat nooit horizontaal op.

Welke accessoires zijn beschikbaar?

Optionele accessoires zijn onder meer: strijkijzer, behangverwijderaar, turbo-stoomborstel, textielonderhoudsmond, set ronde borstels (met of zonder messing haren), sponzen doeken, badstof hoezen, Bio-Entkalker ontkalkingsmiddel. De bestelnummers staan in de handleiding.

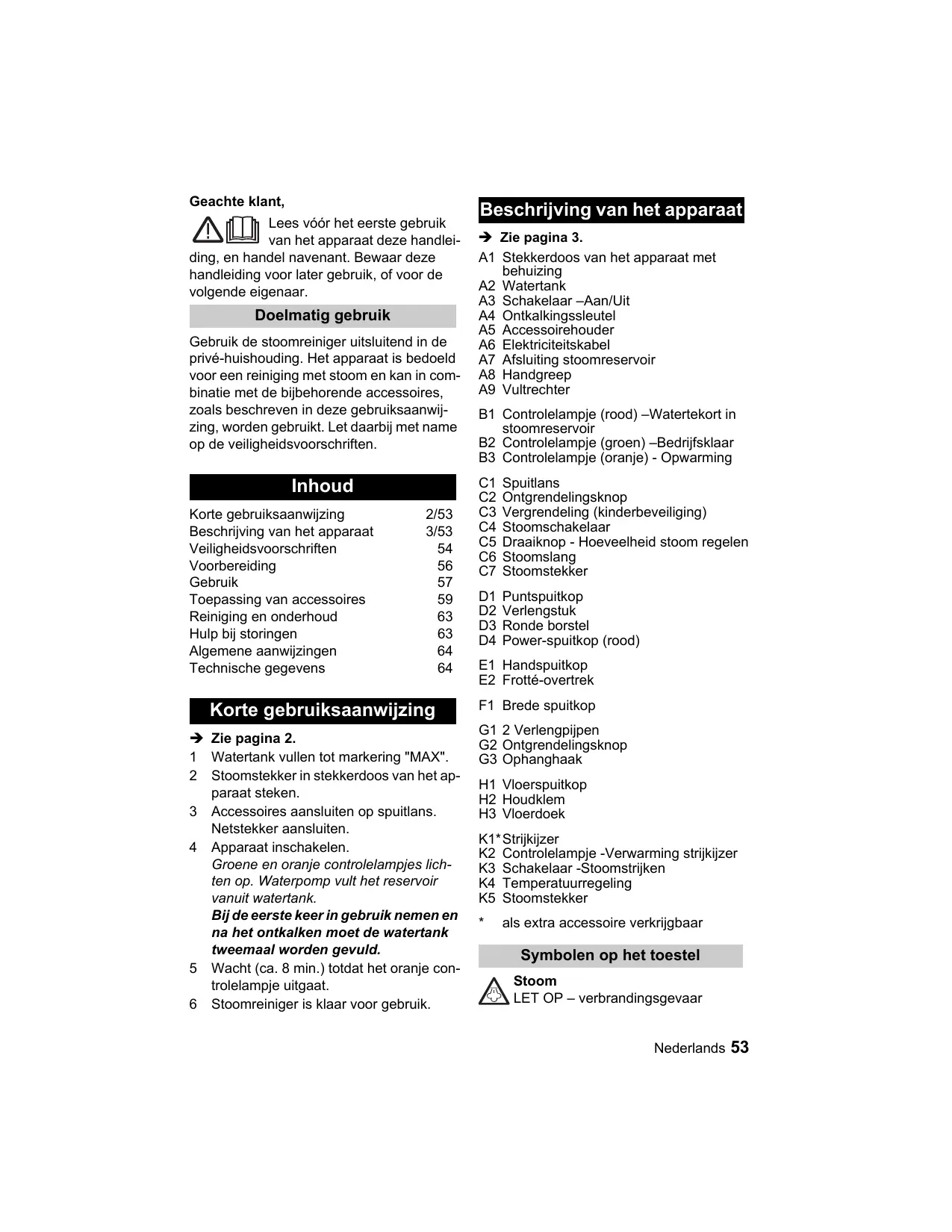

GEBRUIKSAANWIJZING SC 1402 KARCHER

NL Korte handleiding

Lees vóór het eerste gebruik van het apparaat deze handlei-

ding, en handel navenant. Bewaar deze handleiding voor later gebruik, of voor de volgende eigenaar.

Doelmatig gebruik

Gebruik de stoomreiniger uitsluitend in de privé-huishouding. Het apparaat is bedoeld voor een reiniging met stoom en kan in combinatie met de bijbehorende accessoires, zoals beschreven in deze gebruiksaanwijzing, worden gebruikt. Let daarbij met name op de veiligheidsvoorschriften.

Inhoud

Korte gebruiksaanwijzing	2/53
Beschrijving van het apparaat	3/53
Veiligheidsvoorschriften	54
Voorbereiding	56
Gebruik	57
Toepassing van accessoires	59
Reiniging en onderhoud	63
Hulp bij storingen	63
Algemene aanwijzingen	64
Technische gegevens	64

Korte gebruiksaanwijzing

→ Zie pagina 2.

1 Watertank vullen tot marking "MAX".
2 Stoomstekker in stekkerdoos van het apparaat steken.
3 Accessoires aansluiten op spuitlans. Netstekker aansluiten.
4 Apparaat inschakelen. Groene en oranje controlelampjes lichten op. Waterpomp vult het reservoir vanuit watertank.
Bij de eerste keer in gebruik nemen en na het ontkalken moet de watertank tweemaal worden gevuld.
5 Wacht (ca. 8 min.) totdat het oranje controlelampje uitgaat.
6 Stoomreiniger is klaar voor gebruik.

Beschrijving van het apparaat

→ Zie pagina 3.

A1 Stekkerdoos van het apparaat met behuizing
A2 Watertank
A3 Schakelaar –Aan/Uit
A4 Ontkalkingssleutel
A5 Accessoirehouder
A6 Elektriciteitskabel
A7 Afsluiting stoomreservoir
A8 Handgreep
A9 Vultrechter
B1 Controlelampje (rood) –Watertekort in stoomreservoir
B2 Controlelampje (groen) –Bedrijfsklaar
B3 Controlelampje (oranje) - Opwarming
C1 Spuitlans
C2 Ontgrendelingsknop
C3 Vergrendeling (kinderbeveiliging)
C4 Stoomschakelaar
C5 Draaiknop - Hoeveelheid stoom regelen
C6 Stoomslang
C7 Stoomstekker
D1 Puntspuitkop
D2 Verlengstuk
D3 Ronde borstel
D4 Power-sputkop (rood)
E1 Handspuitkop
E2 Frotté-overtrek
F1 Brede spuitkop
G1 2 Verlengpijpen
G2 Ontgrendelingsknop
G3 Ophanghaak
H1 Vloerspuitkop
H2 Houdklem
H3 Vloerdoek
K1* Strijkijzer
K2 Controlelampje -Verwarming strijkijzer
K3 Schakelaar -Stoomstrijken
K4 Temperatuurregeling
K5 Stoomstekker
* als extra accessoire verkrijgbaar

Symbolen op het toestel

Stoom

LET OP – verbrandingsgevaar

Veiligheidsvoorschriften

De op het apparaat aangebrachte waarschuwings- en aanwijzingsborden geven aanwijzingen voor gebruik zonder gevaar. Naast de aanwijzingen in deze gebruiksaanwijzingen moeten de algemene voorschriften van de wetgever inzaker veiligheid en preventie van ongevallen in acht worden genomen.

⚠️ Stroomaansluiting

■ Het apparaat uitsluitend volgens de voorschriften aansluiten op een geaard stopcontact.
■ De aangegeven spanning op het typeplaatje moet overeenkomen met de spanning van het stopcontact.
■ Sluit in vochtige ruimtes, bijv. badkamer, het apparaat aan op een stopcontact met voorgeschakelde FI-veiligheidsschakelaar aan. Bij twijfel moet u een elektrotechnicus raadplegen.
■ Stekker en stopcontact nooit met vochtige handen aanraken.
■ Let erop dat het netsnoer en verlengkabel niet beschadigd raken door platdrukken, trekken of dat er iets overheen rijdt, e.d. Het netsnoer beschermen tegen hitte, olie en scherpe kanten.
■ Gebruik alleen een verlengkabel die beschermd is tegen spatwater met een minimale doorsnede van 3 x 1 mm².
■ De verbinding van net- en verlengkabel mag niet in water liggen.
■ Gebruik nooit een beschadigd(e) netsnoer of verlengkabel! Wanneer het netsnoer beschadigd raakt, moet dit vervangen worden door een speciaal netsnoer dat verkrijgbaar is bij de fabrikant of diens klantendienst.
Bij het vervangen van koppelingen aan netsnoer of verlengkabel moet de bescherming tegen spatwater en de mechanische stabiliteit gewaarborgd blijven.

⚠ Toepassing

■ Het apparaat en de accessoires voor gebruik controleren op goede staat. Indien zij niet in goede staat verkeren, mag u de apparatuur niet gebruiken. Controleer met name het netsnoer, de afsluiting van het stoomreservoir en de stoomslang.
■ De stoomslang mag niet beschadeigd zijn (gevaar voor brandwonden). Een beschadigde stoomslang moet direct worden vervangen. U mag alleen een door de fabrikant aanbevolen stoomslang gebruiken (bestelmunner op lijst met reserveonderdelen).
■ Giet nooit oplosmiddelen, vloeistoffen die oplosmiddelen bevatten of onverdunde zuren (bijv. reinigingsmiddelen, verf-verdunner met benzine en aceton) in de watertank omdat deze stoffen materialen in het apparaat aantasten.
■ Niet gebruiken in ruimtes met ontploffingsgevaar. Bij toepassing van het apparaat in gevaarlijk gebied moet u de overeenkomstige veiligheidsvoorschriften in acht nemen.
■ Het apparaat moet op een stevige ondergrond staan.
■ De stoomschakelaar mag tijdens gebruik niet vastgeklemd worden.
■ De stoomstraal nooit van dichtbij met de hand aanraken en nooit richten op mensen en dieren (gevaar voor brandwonden).
■ Geen voorwerpen afstomen die stoffen bevatten die gevaarlijk zijn voor de gezondheid (bijv. asbest).
■ De gebruiker mag het apparaat alleen volgens de voorschriften gebruiken. Hij moet de plaatselijke omstandigheden in acht nemen en bij het werken met dit apparaat goed letten op anderen, vooral op kinderen.
■ Dit apparaat is niet geschikt om door personen (inclusief kinderen) met beperkte fysieke, sensorische of geestelijke vaardigheden of met gebrek aan ervaring en/of kennis gebruikt te worden, tenzij ze door een voor hun veiligheid verantwoor-

delijke persoon in de gaten gehouden worden of van hem aanwijzingen ontvingen hoe het apparaat gebruikt moet worden. Kinderen dienen in de gaten gehouden te worden om er zeker van te zijn dat ze niet met het apparaat spelen.

■ Het apparaat nooit onbeheerd laten staan zolang het nog in werking is.

⚠ Stoomreinigen van elektrische apparaten.

Bij het reinigen van elektrische apparaten (bijv. elektrische fornuizen) moeten deze van het elektriciteitsnet worden afgekoppeld (zekering uitschakelen). De apparaten moeten volledig opgedroogd zijn alvorens ze weer in gebruik te nemen. Let op de aanwijzingen van de fabrikant!

■ Elektrische apparaten waarbij de stoom in direct contact kan komen met de elektrische leidingen en schakelaars, bijv lampen, föhn, elektrische verwarmingsinstallaties, enz., mogen niet worden gereinigd. De stoom kan in het apparaat dringen en daar, wanneer het apparaat afkoelt, tot elektrische defecten voeren.

⚠️ Onderhoud

• Bij reiniging en onderhoud altijd het apparaat uitschakelen en de stekker uit het stopcontact trekken.
  ■ De afsluiting van het stoomreservoir mag alleen voor het ontkalken worden geopend.
  ■ De afsluiting van het stoomreservoir nooit openen wanneer het apparaat heet is of ingeschakeld is.
  ■ Reparaties aan het apparaat mogen alleen worden uitgevoerd door een erken-de klantendienst.

⚠️ Opslag

■ Let op: Het apparaat nooit liggend gebruiken of opslaan!
■ Het apparaat tegen regen beschermen. Niet buiten opslaan.

Veiligheidselementen

Deze stoomreiniger is met meerdere beveiligingselementen uitgerust en zo op meer dan een wijze beveiligd. In het navolgende treft u de belangrijkste beveiligingselementen aan.

Drukregelaar

De drukregelaar houdt de druk in het waterreservoir tijdens het gebruik zoveel mogelijk constant. Het opwarmingsproces wordt bij het bereiken van de maximale bedrijfsdruk in het waterreservoir van 3,5 bar uitgeschakeld en bij een drukvermindering in het waterreservoir t.g.v. de onttrekking van stoom weer ingeschakeld.

Reservoirthermostaat

Wanneer er geen water in het reservoir is, stijgt de temperatuur in het reservoir. De reservoirthermostaat schakelt het opwarmen uit. Het opnieuw inschakelen van het opwarmingselement is zolang onmogelijk, tot het waterreservoir gevuld wordt.

Veiligheidsthermostaat

Mocht de reservoirthermostaat uitvallen en het apparaat oververhit raken, dan schakelt de beveiligingsthermostaat het apparaat uit. Wend u voor het vrijschakelen van de beveiligingsthermostaat tot de bevoegde Kärcher-klantenservice.

Afsluiting stoomreservoir

De afsluiting van het stoomreservoir is tegelijkertijd een overdrukventiel. De veiligheidssluiting zorgt ervoor dat het waterreservoir bij de optredende stoomdruk dicht blijft. Mocht de drukregelaar defect zijn en de dampdruk in het waterreservoir boven de 5,7 bar stijgen, dan opent zich de afsluiting van het stoomreservoir en treedt er stoom via de sluiting naar buiten.

Wend u voor het opnieuw in gebruik nemen van het apparaat tot de bevoegde Kärcherklantenservice.

Voorbereiding

Apparaat uitpakken

Controleer bij het uitpakken, of alle delen aanwezig zijn (zie pagina 3). Mochten er de- len ontbreken of mocht bij het uitpakken transportschade worden geconstateerd, stel dan direct uw leverancier hiervan in kennis.

	De verpakkingsmaterialen zijn recyclebaar. Gooi het verpak-kingsmateriaal niet met het huisvuil weg, maar zorg dat het gerecycled kan worden.
	Oude apparaten bevatten waardevolle materialen die ge-recycled kunnen worden. Batterijen, olie en gelijksoortige stoffen mogen niet in het milieu terechtkomen. Geef oude apparaten daarom bij een geschikte verzamelplaats af.

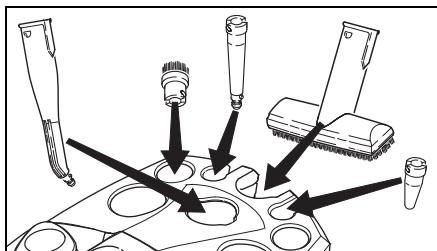

Accessoires opbergen

→ Handspuitkop (E1) in de juiste accessoirehouder steken (zie afb. 1). Opmerking: Puntspuitkop (D1), verlengstuk (D2), ronde borstel (D3) en Power-spuitkop (D4) zijn al opgeborgen.

→ Ophanghaak (G3) met ingedrukte ontgrendelingsknop tot het tweede raster van boven af op een verlengpijp (G1) schuiven. Ophanghaak moet bij het loslaten van de ontgrendelingsknop vastklikken (zie afb. 2).

"click"

Afb. 2

→ Vloerspuitkop (H1) op de verlengpijp met ophanghaak steken.
→ Brede spuitkop (F1) op de tweede verlengpijp steken.

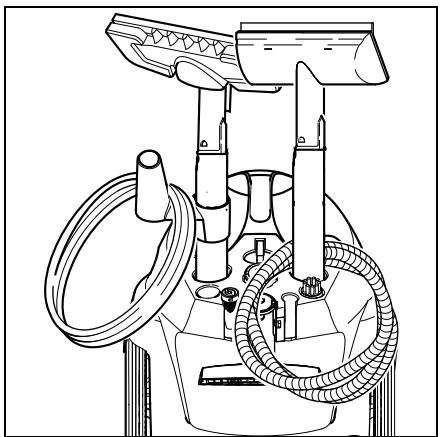

→ Verlengpijpen in de grote accessoirehouder steken (zie afb. 3).

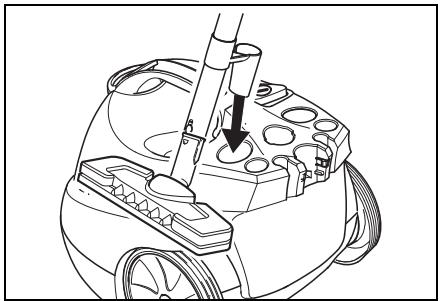

Accessoire tijdelijk wegzetten

Bij korte onderbreking van de werkzaamheden kan de verlengpijp met vloerspuitkop in de opbergpositie gestoken worden (zie afb. 4).

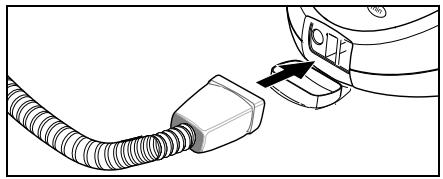

→ Stoomstekker (C7) stevig in de stekkerdoos van het apparaat (A1) steken. De arrêteerpallen van de stoomstekker moeten insluiten in de behuizing van de stekkerdoos (zie afb. 5).

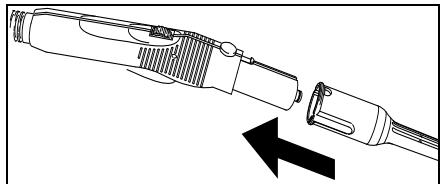

→ Benodigde accessoires (D1, E1, F1) verbinden met de spuitlans (C1). Steek het open einde van de accessoire op de spuitlans (C1) en schuif deze zover op de spuitlans totdat de ontgrendelingsknop (C2) van de spuitlans vastklikt (zie afb. 6).

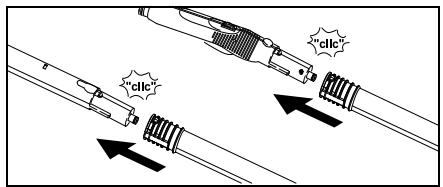

→ Gebruik de verlengpijpen (G1) indien nodig. Monteer daarvoor een of beide verlengpijpen op de spuitlans (C1) (zie afb. 7). Benodigde accessoires (D1, E1, F1, H1) op het vrije einde van de verlengpijp schuiven.

→ De puntspuitkop (D1) kan ook samen worden gebruikt met het verlengstuk (D2) of de Power-spuitkop (D4) (zie afb. 8). Steek hiervoor beide uitsparingen van het opzetstuk op de arrêteerpallen

van de puntspuitkop en draai ze met de klok mee tot de aanslag.

Accessoires verwijderen

⚠ PAS OP

Bij het verwijderen van accessoires kan heet water naar buiten druppelen! Verwijder een accessoire nooit, terwijl er nog stoom naar buiten komt – Gevaar voor brandwonden!

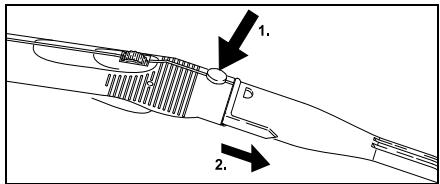

→ Om de accessoires te verwijderen drukt u de ontgrendelingsknoppen (C2 c.q. G2) in en trekt u de onderdelen uit elkaar (zie afb. 9).

1. 2.

Afb. 9

→ Voorhet verwijderen van het opzetstuk van de puntspuitkop draait u deze tegen de wijzers van de klok in en trekt u de delen uit elkaar.

Watertank vullen

Voor het vullen van de watertank kan deze worden afgenomen of op het apparaat worden gevuld.

Opmerking: Bij continu gebruik van in de handel gebruikt gedistilleerd water hoeft u het reservoir niet te ontkalken.

LET OP

Gebruik geen condenswater uit de droog- trommel! Geen reinigingsmiddel of andere toevoegingen in het reservoir gieten!

→ Watertank aan handgreep (A8) naar boven afnemen.

→ Watertank onder waterkraan vullen tot marking "MAX".
→ Watertank terugplaatsen en naar beneden drukken.
→ Water uit een kan in de vultrechter (A9) gieten. Watertank vullen tot marking "MAX".

B) Aan het apparaat

Apparaat inschakelen

Opmerking: Bij de eerste keer in gebruik nemen en na het ontkalken moet het reservoir met water worden gevuld; daarvoor moet de watertank tweemaal worden gevuld

→ Netstekker in een stopcontact steken.
→ Schakelaar (A3) indrukken om het apparaat in te schakelen. De groene (B2) en oranje (B3) controlelampjes lichten op. Opmerking: Is er geen of te weinig water in het reservoir, dan slaat de pomp aan en pompt water uit de tank in het reservoir. Het vullen kan enkele minuten du- ren.

→ Na ca. 8 minuten dooft het oranje controlelampje (B3). Het apparaat is klaar voor gebruik.

→ Vergrendeling (C3) van de stoomschakelaar naar voren schuiven. Opmerking: Als u de vergrendeling (C3) naar achteren schuift dan kan de stoomschakelaar (C4) niet bediend worden (kinderbeveiliging).

→ Stoomschakelaar (C4) aanzetten.

→ Richt de spuitlans (C1) altijd eerst op een doek, totdat de stoom gelijkmatig naar buiten komt. Opmerking: De verwarming van de stoomreiniger schakelt tijdens het gebruik steeds weer in, om voldoende druk in het waterreservoir te behouden. Daarbij licht het oranje controlelampje (B3) op.

Hoeveelheid stoom regelen

De hoeveelheid stoom wordt geregeld met de draaiknop (C5) op de spuitlans (C1).

→ Draaiknop naar voren draaien: grote hoeveelheid stoom komt naar buiten,
→ Draaiknop naar achteren draaien: kleine hoeveelheid stoom komt naar buiten,

Water bijvullen

De watertank kan op elk moment worden bijgevuld.

Opmerking: Wanneer er te weinig water in het stoomreservoir is, begint de pomp altijd automatisch water uit de watertank in het reservoir te pompen. Is de watertank leeg, dan kan de pomp het reservoir niet meer bijvullen en het onttrekken van stoom wordt geblokkeerd.

Controlelampje (B1) - Watertekort knippert.

→ Watertank vullen. Opmerking: De pomp probeert met korte tussenpozen het reservoir te vullen. Is het vullen geslaagd, dan kan er meteen weer stoom worden onttrokken en het rode controlelampje gaat uit.

Apparaat uitschakelen

→ Schakelaar (A3) indrukken om het apparaat uit te schakelen.
→ Trek de stekker uit het stopcontact.
→ Deksel van stekkerdoos van het apparaat (A1) naar beneden drukken en stoomstekker (C7) uit de stekkerdoos van het apparaat trekken.
→ Restwater uit de watertank legen.

Apparaat opslaan

→ Zie pagina 56 "Accessoires opbergen".
→ Laat de borstels altijd afkoelen voordat u deze opbergt om vervorming van de borstelharen te voorkomen.

Toepassing van accessoires

Belangrijke aanwijzingen voor gebruik

Reiniging van textiel

Voordat u textiel met de stoomreiniger behandelt, moet u altijd op een onopvallende plek van het textiel uitproberen of de stof bewerking met stoom verdraagt. Laat daartoe veel stoom op het oppervlak komen en laat het daarna drogen. Bepaal dan of er kleuren/of vormveranderingen optreden.

Reiniging van gecoate of gelakte oppervlakken

⚠ WAARSCHUWING

Richt de stoom nooit op verlijmde randen, omdat het raamwerk los kan laten. Gebruik de stoomreiniger niet op een hout- of parket-vloer zonder beschermende laag. Wees voorzichtig bij het reinigen van keuken- en woonkamermeubelen, deuren, parket, gelakte of met kunststof gecoate oppervlakken! Bij langdurige inwerking van stoom kunnen was, meubelpolitoer, kunststof coatings en verf oplossen en kunnen er vlekken ontstaan. Daarom moeten deze oppervlakken met een vochtige doek gereinigd of met een dubbelgevouwen doek kortdu-rend bevochtigd worden.

Reiniging van glas

⚠ WAARSCHUWING

Richt de stoomstraal niet direct op die plaatsen van een kozijn waar het glas afgedicht is, om de afdichting niet te beschadigen. Verwarm bij lage buitentemperaturen, vooral in de winter, het raamoppervlak. Besproei daartoe het hele raamoppervlak licht met stoom. Daardoor worden temperatuurverschillen verminderd en spanningen in het glasoppervlak vermeden. Dit is belangrijk, omdat verschillend verwarmde glasoppervlakken kunnen springen.

Spuitlans (C1)

U kunt de spuitlans zonder accessoire gebruiken.

Toepassing:

• Verwijdering van geurtjes en vouwen uit kledingstukken: Besproei het hangende kledingstuk met stoom, vanaf een afstand van 10–20 cm.
• Planten van stof ontdoen: Houd een afstand van 20–40 cm aan.
• Vochtig verwijderen van stof: Besproei een doek kortdurend met stoom en wis daarmee de meubelen.

Puntspuitkop (D1)

De reinigende werking wordt groter als de spuitkop dichter bij de vervuilde plaats gehouden wordt, omdat de temperatuur en de druk van de stoom direct aan de uitstroomopening het grootst zijn.

Toepassing:

– Armaturen, afvoeren
- Wasbakken, wc
– Jaloezieën, verwarmingselementen
- Oplosbaar maken van vlekken: Bevochtig hardnekkige kalkafzettingen vooraf met azijn en laat dit ca. 5 minuten inwerken.

Verlengstuk (D2)

Het verlengstuk wordt op de puntspuitkop gemonteerd.

Toepassing:

– Ontoegankelijke spleten, voegen, e.d.

Ronde borstel (D3)

Opmerking: Voor het reinigen van kwetsbare oppervlakken is de ronde borstel niet geschikt.

De ronde borstel wordt direct of met het verlengstuk (D2) op de puntspuitkop gemonteerd.

Toepassing:

• Moeilijk toegankelijke plekken, zoals hoeken en voegen
  – Armaturen, afvoeren

Power-spuitkop (D4)

De power-spuitkop wordt direct of met het verlengstuk (D2) op de puntspuitkop gemonteerd. De power-spuitkop verhoogt de uit-stroomsnelheid van de stoom.

Toepassing:

• Verwijderen van bijzonder hardnekkig vuil
  – Uitblazen van hoeken, voegen, e.d.

Handspuitkop (E1)

• Kleine, afwasbare oppervlakken, bijv. keukenoppervlakken van kunststof, tegelwanden
• Ramen, spiegels
• Meubelstoffen
• Binnenruimtes van vrachtwagens, voor- ruiten
• Badkuipen

Brede spuitkop (F1)

Toepassing:

• Ramen
• Spiegels
  – Glasoppervlakken van douchecabines
• Andere glasoppervlakken
  → Besproei het glasoppervlak gelijkmatig met stoom van een afstand van ca. 20 cm. Schuif daarna de vergrendeling (C3) terug, zodat het ongewenst bedienen van de stoomschakelaar (C4) wordt voorkomen. Beweeg de rubberstrip van de brede spuitkop baansgewijs van boven naar onderen over het glasoppervlak. Veeg de rubberstrip en de onderste rand van het raam na iedere baan droog met een doek.
  → Voer voor de eerste reiniging met de brede spuitkop een vetoplossende basisreiniging uit met de handspuitkop (E1) en een frotté-overtrek (E2).

Vloerspuitkop (H1)

Toepassing:

- Alle afwasbare wand- en vloerbedekkingen, zoals: Stenen vloeren, tegels en PVC vloeren.

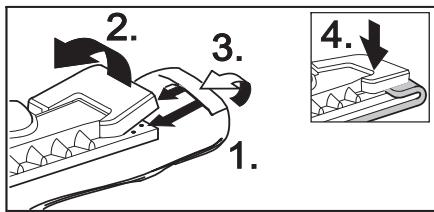

→ Vloerdweil bevestigen op de vloerspuit-kop.
1 Vloerdweil in de lengte vouwen en de vloerspuitkop erop zetten.
2 Klemmen openen.
3 Uiteinden van de dweil in de openingen leggen.
4 Klemmen sluiten.

Voorzichtig

Vingers niet tussen de klemmen steken.

1. 2. 3. 4.

Afb. 10

→ Voor het losmaken van de vloerdoek drukt u op de klemmen (H2) en trekt u de doek eruit.
→ Keer en vervang de vloerdoek regelmatig. Daardoor verbetert u de vuilopname.
→ Werk op sterk vervuilde oppervlakken langzaam, zodat de stoom langer kan inwerken.
→ Zijn er op de te reinigende oppervlakken nog schoonmaak- of onderhoudsmiddelen (bijv. was, zelfglansemulsie) achtergebleven, dan kunnen er bij reiniging strepen ontstaan. Deze strepen verdwijnen in de regel als u de reiniging vaker uitvoert.

Strijkijzer (K1) (optioneel)

Extra accessoire, voor bestelnummer zie pagina 62

→ Steek de stoomstekker (K5) van het strijkijzer vast in de stekkerdoos van het apparaat (A1). De arrêteerpallen van de stoomstekker moeten insluiten in de behuizing van de stekkerdoos.

Stoomstrijken

Wij adviseren het gebruik van de Kärcher-strijktafel met actieve stoomafzuiging. Deze

strijktafel is optimaal op het door u aangeschafte apparaat afgestemd. Daardoor verloopt het strijken aanmerkelijk lichter en sneller. In ieder geval moet u een strijktafel met een stoomdoorlatende, roosterachtige strijkondergrond gebruiken.

→ Vele soorten textiel zijn geschikt om met stoom te strijken. Stel de temperatuurregeling (K4) van het strijkijzer binnen het gearceerde gebied in (•••/MAX). Kwetsbare opdrukken of stoffen moeten op de achterkant dan wel volgens de aanwijzingen van de fabrikant gestreken worden. U kunt hiervoor onze anti-kleef strijkzool (extra accessoire, zie overzicht) gebruiken.
→ Wanneer het lampje (K2) van het strijkijzer dooft, is het strijkijzer klaar voor gebruik. De zool van het strijkijzer moet heet zijn, zodat de stoom niet op de zool condenseert en op het strijkgoed druppelt.
→ Druk op de schakelaar (K3) op het strijkijzer. Bij de zool van het strijkijzer komt stoom naar buiten.
- De schakelaar naar voren duwen: Zo lang u tegen de schakelaar duwt, komt er stoom naar buiten.
- De schakelaar naar achteren duwen: De schakelaar vergrendeld, er komt continu stoom naar buiten. De schakelaar naar voren duwen om deze te ontgrendelen.
→ Richt de eerste stoomstoot op een doek, totdat de stoom gelijkmatig naar buiten komt.
→ U kunt het strijkijzer voor het met stoom bewerken van gordijnen, kleren, e.d. ook verticaal houden.

Droogstrijken

→ Stel de temperatuur van uw strijkijzer in, afhankelijk van het te bewerken kledingstuk.

• Kunstvezel
  •• Wol
  ... Linnen

Behangafstomer (optioneel)

Extra accessoire, voor bestelnummer zie pagina 62

Met de behangafstomer kunt u de stoomreiniger gebruiken voor het verwijderen van papierbehang.

→ Zet de behangafstomer aan de rand van een baan behang plat met de strijkzool op de wand. Schakel de stoomtoevoer (C4) in en laat de stoom zo lang inwerken, tot het behang doorweekt is (ca. 10 sec.).
→ Verplaats de behangafstomer naar het volgende stuk nog vastzittend behang. Houd daarbij de stoomschakelaar (C4) ingedrukt. Til met een plamuurmes het losgeweekte stuk behang op en trek dit van de wand. Verplaats de behangafstomer verder baan voor baan en trek het behang per baan van de wand.
→ Als er sprake is van meerdere lagen opgebracht structuurbehang, is het mogelijk dat de stoom niet voldoende in het behang kan dringen. Wij adviseren daarom het behang met een behangperforator voor te behandelen.

Stoomturbo-borstel (optioneel)

Extra accessoire, voor bestelnummer zie pagina 62

De stoomturbo-borstel wordt door uitstromende stoom in beweging gezet en is ideaal voor het moeiteloos reinigen van extreem vervuilde plekken, zelfs op moeilijk toegankelijke plaatsen.

Toepassing:

– Reiniging van hoeken, voegen
- Moeilijk toegankelijke plaatsen

Textielspuitkop (optioneel)

Extra accessoire, voor bestelnummer zie pagina 62

Toepassing:

Voor het opfrissen van hangend textiel, zoals bijv. colberts of gordijnen, door twee functies:

• Verwijderen van pluizen van kledingstukken met de draadhevel.
• Bedampen en ontkreuken van textiel (verwijdert ook geurtjes).

Bij gebruik van de stoomschakelaar komt er stoom uit. Richt de spuitlans eerst op een doek, totdat de stoom gelijkmatig naar buiten komt.

Overzicht van extra accessoires

Strijkijzer met stoomdruk met zool van edelstaal (bestelnr.: 2.884-503)

Antikleef-strijkzool (bestelnr.: 2.860-132)

Professioneel stoomstrijkijzer met aluminium zool (bestelnr.: 2.884-504)

Antikleef-strijkzool (bestelnr.: 2.860-131)

Strijktafel met actieve stoomafzuiging

(bestelnr.: 6.906-002) Voor uitstekende strijkresultaten met aanzienlijke tijdbesparing (alleen voor 230 V)

Behangafstomer (bestelnr.: 2.863-062)

Set ronde borstels (bestelnr.: 2.863-058) - 4 ronde borstels voor de puntspuitkop.

Set ronde borstels met messing borstelharen (bestelnr.: 2.863-061)

- 3 ronde borstels voor de puntspuitkop (bij zeer hardnekking vuil)

Frotté-doeken (bestelnr.: 6.369-481)

- 5 vloerdoeken

Frotté-overtrekken

(bestelnr.: 6.370-990)

- 5 overtrekken

Set frotté-doeken

(bestelnr.: 6.960-019)

2 vloerdoeken, 3 overtrekken

Set microvezeldoeken

(bestelnr.: 6.905-921)

1 vloerdoek, 1 overtrek met zeer hoge zuigkracht en vuilopname.

Bio-ontkalker RM 511

(Bestelnr.: 6.290-239) 3 x 100 gr poeier voor reiniging van het reservoir.

Ronde borstel met schraper

(bestelnr.: 2.863-140

Rubber strip voor brede spuitkop

(bestelnr.: 6.273-140)

Spuitkop voor textiel

(bestelnr.: 4.130-062)

Stoomturbo-borstel

(bestelnr.: 2.863-159)

Reiniging en onderhoud

⚠ PAS OP

Onderhoudswerkzaamheden alleen uitvoeren bij uitgetrokken netstekker en afgekoelde stoomreiniger.

Ontkalken van het stoomreservoir

Omdat zich ook op de wand van het waterreservoir kalk afzet, adviseren wij het waterreservoir telkens na de volgende intervallen te ontkalken (TF = vullingen waterreservoir):

Hardheidsbereik		° dH	mmol/l	TF
I	zacht	0-7	0-1,3	100
II	middelhard	7-14	1,3-2,5	90
III	hard	14-21	2,5-3,8	75
IV	zeer hard	>21	>3,8	50

Opmerking: Bij continu gebruik van in de handel gebruikt gedistilleerd water hoeft u het reservoir niet te ontkalken.

→ Stoomreiniger ontkoppelen van het elektriciteitsnet.
→ Watertank afnemen.
→ Alle accessoires uit de accessoirehouder verwijderen.
→ Afsluiting stoomreservoir (A7) openen met ontkalkingsleutel (A4).

→ Stoomreservoir geheel leeggieten.

Gebruik uitsluitend producten die door Kärcher zijn goedgekeurd, om iedere beschadiging van het apparaat uit te sluiten.

→ Gebruik voor het ontkalken de ontkalkingsstaafjes van Kärcher (bestel-nr. 6.295-206). Neem bij het doseren van de ontkalkingsoplossing de instructies op de verpakking in acht.

⚠️ Let op

Wees voorzichtig bij het vullen en legen van de stoomreiniger. De ontkalkingsoplossing kan kwetsbare oppervlakken aantasten.

→ Vul het waterreservoir met de ontkalkingsoplossing en laat de oplossing ca. 8 uren inwerken.

⚠ WAARSCHUWING

Tijdens het ontkalken de afsluiting van het stoomreservoir (A7) niet op het apparaat schroeven. De stoomreiniger niet gebruiken, zolang er zich nog ontkalkingsmiddel in het waterreservoir bevindt.

→ Na 8 uur de oplossing uit het reservoir gieten. Er blijft daarbij nog een restje op- lossing in het waterreservoir achter; spoel daarom het reservoir twee tot drie keer met koud water uit, om alle resten ontkalker te verwijderen.
→ Afsluiting stoomreservoir (A7) dichtschroeven met ontkalkingssleutel (A4).
→ Na het weer vullen met vers water (zie pagina 57, "watertank vullen") is de stoomreiniger weer gereed voor gebruik.

Onderhoud van accessoires

Laat de accessoires geheel drogen, voordat u ze opruimt.

→ Leg vloer- (H1) en handspuitkop (E1) en ronde borstel (D3) bij het afkoelen en drogen niet op de borstelharen, zodat deze niet vervormen.

Opmerking: Vloerdoek en frotté-over-trek zijn reeds voorgewasen en kunnen direct voor werkzaamheden met de stoomreiniger worden gebruikt.

→ Was verontreinigde vloerdoeken en frotté-overtrekken bij 60 °C in de wasmachi-

ne. Gebruik daarbij geen wasverzachter, zodat de doeken het vuil goed blijven opnemen. De doeken kunnen in de droogtrommel.

Hulp bij storingen

Storingen hebben vaak een eenvoudige oorzaak die u met behulp van het volgende overzicht zelf kunt oplossen. Bij twijfel of bij storingen die niet worden vermeld kunt u zich wenden tot de erkende klantendienst.

⚠ Gevaar voor elektrische schokken!

Reparaties aan het apparaat mogen alleen worden uitgevoerd door een erkende klantendienst.

Lange opwarmtijd

Kalkaanslag in het reservoir.

→ Reservoir ontkalken.

Geen stoom

Rode controlelampje - watertekort - knippert.

Geen water in reservoir. Beveiliging tegen oververhitting van de pomp is in werking gezet.

→ Apparaat uitschakelen.

→ Watertank vullen.

→ Apparaat inschakelen.

Stoomschakelaar kan niet meer ingedrukt worden

Stoomschakelaar is beveiligd met vergrendeling / kinderbeveiliging (C3).

→ Vergrendeling (C3) van de stoomschakelaar naar voren schuiven.

Algemene aanwijzingen

Garantie

In ieder land zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepalingen van toepassing. Eventuele storingen aan het apparaat repareren wij kosteloos binnen de garantieperiode, voor zover materiaal- of fabricagefouten de oorzaak zijn. Heeft u nog garantie, ga dan met accessoires en aan- koopbewijs naar uw leverancier of de dichtstbijzijnde erkende klantendienst. Voor schade, die door ondoelmatige omgang met het apparaat ontstaat of door het niet in acht nemen van de gebruiksaanwijzing, wordt geen aansprakelijkheid aanvaard.

Accessoires en reserveonderdelen

Er mogen alleen door de fabrikant goedgekeurde accessoires en onderdelen gebruikt worden. Originele accessoires en originele onderdelen staan er borg voor dat het apparaat veilig en storingsvrij gebruikt kan worden.

Op de laatste pagina vindt u een afbeelding van het apparaat met de bestelnummers van de afzonderlijke onderdelen.

Technische gegevens

Stroomaansluiting

Spanning	220-240 V
Stroomsoort	1~50 Hz
Spanning binnen de handgreep	5 V
Capaciteit
Verwarmingscapaciteit	1800 W
maximale bedrijfsdruk	3,5 bar
toegest. druk	5,7 bar
Opwarmtijd per liter water	7 min.
Maximale hoeveelheid stoom	82 g/min.
Afmetingen
Inhoud watertank	0,95 l
Inhoud reservoir	2,0 l
Gewicht excl. accessoires	6,5 kg
Breedte	340 mm
Lengte	420 mm
Hoogte	315 mm

Estimado cliente:

(bestillingsnr. 6.290-239)

(bestillingsnr. 2.863-140)

(bestillingsnr. 4.130-390)

Dampturbo-børste

(bestillingsnr. 2.863-159)
