SC 1402 - Höyrypuhdistin KARCHER - Ilmainen käyttöohje ja opas

Tuotetyyppi	Höyrypuhdistin
Merkki	Kärcher
Malli	SC 1402
Syöttöjännite	220-240 V ~ 50 Hz
Lämmitysteho	1800 W
Max käyttöpaine	3,5 bar
Lämmitysaika per litra vettä	7 min
Max höyrynvirtaus	82 g/min
Vesisäiliön tilavuus	0,95 L
Kattilan tilavuus	2,0 L
Paino (ilman lisävarusteita)	6,5 kg
Mitat (P x L x K)	340 x 420 x 315 mm
Mukana tulevat lisävarusteet	Höyrypistooli, kynäsuutin, jatkopala, pyöröharja, tehosteharja, käsikäyttöinen suutin sienipäällyksellä, ikkunapuhallin, 2 jatkoputkea, lattiasuutin liinalla, kalkinpoistoavain
Päätoiminnot	Höyrypuhdistus, höyryvirran säätö, lapsilukko, merkkivalot
Turvallisuus	Manostaatti, kattilan termostaatti, turvatermostaatti, turvatulppa (5,7 barin venttiili)
Huolto	Kalkinpoisto suositeltavaa veden kovuuden mukaan; tislatun veden käyttö suositeltavaa
Takuu	Maakohtaisten ehtojen mukaan, ota yhteyttä jälleenmyyjään

Usein kysytyt kysymykset - SC 1402 KARCHER

Kuinka vesitankki täytetään?

Irrota tankki kahvasta, täytä se vesijohtovedellä MAX-merkkiin asti, ja aseta se takaisin painamalla alas. Voit täyttää myös suoraan täyttösuppilon (A9) kautta. Älä koskaan käytä pesuaineita tai kuivausrummun kondenssivettä.

Kuinka laite käynnistetään?

Kytke pistoke pistorasiaan, käännä kytkin (A3) päälle. Vihreä (B2) ja oranssi (B3) merkkivalo syttyvät. Odota noin 8 minuuttia, kunnes oranssi valo sammuu. Poista lapsilukko työntämällä lukitus (C3) eteenpäin, ja paina sitten höyryliipaisinta (C4).

Mitä tehdä, jos höyryä ei tule?

Tarkista vesitankki: jos se on tyhjä, täytä se. Jos punainen merkkivalo (B1) vilkkuu, kattilassa on vedenpuute. Täytä tankki, sammuta ja käynnistä laite uudelleen. Varmista myös, ettei lapsilukko ole päällä (työnnä lukitusta eteenpäin).

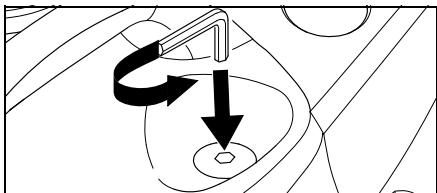

Kuinka kattila kalkinpoistetaan?

Irrota laite pistorasiasta ja anna sen jäähtyä. Poista tankki ja lisävarusteet. Avaa kattilan tulppa (A7) kalkinpoistoavaimella. Käytä Kärcherin kalkinpoistotikkuja annostuksen mukaan. Täytä kattila liuoksella, anna vaikuttaa 8 tuntia, tyhjennä ja huuhtele 2-3 kertaa kylmällä vedellä ennen tulpan kiinnittämistä.

Voinko käyttää pesuaineita?

Ei, älä koskaan lisää pesuaineita, liuottimia tai happoja. Käytä vain vesijohtovettä tai tislattua vettä (joka estää kalkkiutumisen). Kemikaalit voivat vahingoittaa laitetta.

Kuinka ikkunat puhdistetaan?

Käytä ikkunasuutinta (F1). Sumuta noin 20 cm etäisyydeltä. Lukitse liipaisin lukituksella (C3) taaksepäin, ja vedä kumireunus ylhäältä alas. Ennen ensimmäistä käyttöä poista rasva käsikäyttöisellä suuttimella ja sienipäällyksellä.

Kuinka silitysrauta käytetään?

Kytke silitysraudan höyryliitin laitteen liitäntään. Säädä termostaatti (K4) viivoitettuun alueeseen. Odota, että merkkivalo (K2) sammuu. Paina kytkintä (K3) vapauttaaksesi höyryä. Pystysilitystä varten pidä rautaa pystysuorassa. Käytä mieluiten höyryä läpäisevää silitysaluetta.

Mitä tehdä, jos punainen merkkivalo syttyy?

Punainen merkkivalo (B1) osoittaa vedenpuutetta kattilassa. Täytä vesitankki; pumppu täyttää kattilan automaattisesti. Jos valo palaa edelleen, sammuta ja käynnistä laite uudelleen tankin täyttämisen jälkeen.

Kuinka laite säilytetään?

Sammuta laite ja irrota pistoke. Poista höyryliitin, tyhjennä tankki. Anna harjojen jäähtyä ennen säilytystä muodonmuutosten välttämiseksi. Aseta lisävarusteet paikoilleen. Älä koskaan säilytä laitetta vaakasuorassa.

Mitä lisävarusteita on saatavilla?

Valinnaisia lisävarusteita ovat: silitysrauta, tapetinpoistolaite, turbo-höyryharja, tekstiilien hoitosuutin, pyöröharjasarja (joissa on tai ei ole messinkiharjaksia), sieniliinat, froteepäällysteet, Bio-Entkalker-kalkinpoistoaine. Tilausnumerot on lueteltu käyttöohjeessa.

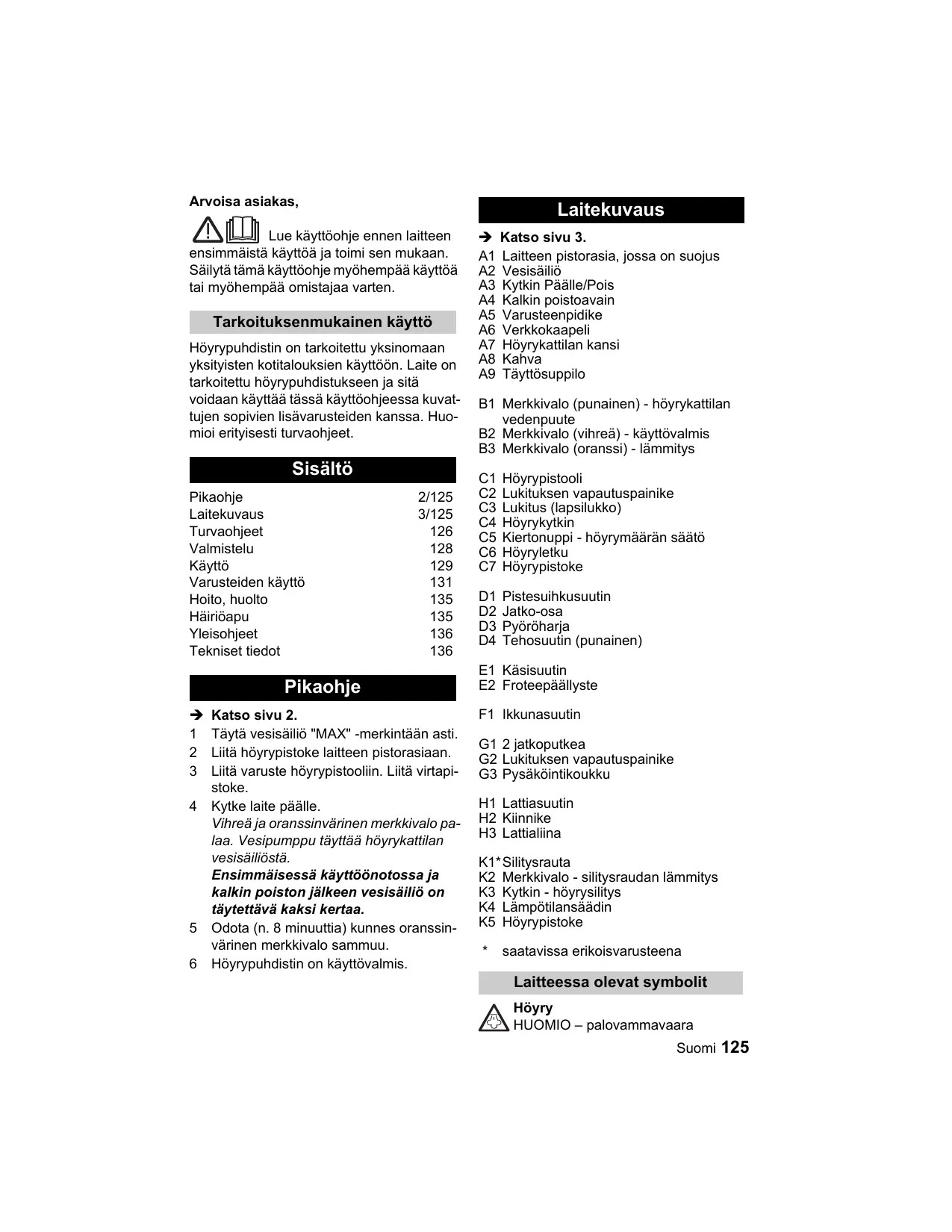

KÄYTTÖOHJE SC 1402 KARCHER

Lue käyttöohje ennen laitteen

ensimmäistä käyttöä ja toimi sen mukaan. Säilytä tämä käyttöohje myöhempää käyttöä tai myöhempää omistajaa varten.

Tarkoituksenmukainen käyttö

Höyrypuhdistin on tarkoitettu yksinomaan yksityisten kotitalouksien käyttöön. Laite on tarkoitettu höyrypuhdistukseen ja sitä voidaan käyttää tässä käyttöohjeessa kuvattujen sopivien lisävarusteiden kanssa. Huomioi erityisesti turvaohjeet.

Sisältö

Pikaohje	2/125
Laitekuvaus	3/125
Turvaohjeet	126
Valmistelu	128
Käyttö	129
Varusteiden käyttö	131
Hoito, huolto	135
Häiriöapu	135
Yleisohjeet	136
Tekniset tiedot	136

Pikaohje

→ Katso sivu 2.

1 Täytä vesisäiliö "MAX" -merkintään asti.
2 Liitä höyrypistoke laitteen pistorasiaan.
3 Liitä varuste höyrypistooliin. Liitä virtapistoke.
4 Kytke laite päälle.

Vihreä ja oranssinvärinen merkkivalo palaa. Vesipumppu täyttää höyrykattilan vesisäiliöstä.

Ensimmäisessä käyttöönotossa ja kalkin poiston jälkeen vesisäiliö on täytettävä kaksi kertaa.

5 Odota (n. 8 minuuttia) kunnes oranssinvärinen merkkivalo sammuu.
6 Höyrypuhdistin on käyttövalmis.

Laitekuvaus

→ Katso sivu 3.

A1 Laitteen pistorasia, jossa on suojus

A2 Vesisäiliö

A3 Kytkin Päälle/Pois

A4 Kalkin poistoavain

A5 Varusteenpidike

A6 Verkkokaapeli

A7 Höyrykattilan kansi

A8 Kahva

A9 Täyttösuppilo

B1 Merkkivalo (punainen) - höyrykattilan vedenpuute

B2 Merkkivalo (vihreä) - käyttövalmis

B3 Merkkivalo (oranssi) - lämmitys

C1 Höyrypistooli

C2 Lukituksen vapautuspainike

C3 Lukitus (lapsilukko)

C4 Höyrykytkin

C5 Kiertonuppi - höyrymäärän säätö

C6 Höyryletku

C7 Höyrypistoke

D1 Pistesuihkusuutin

D2 Jatko-osa

D3 Pyöröharja

D4 Tehosuutin (punainen)

E1 Käsisuutin

E2 Froteepäällyste

F1 Ikkunasuutin

G1 2 jatkoputkea

G2 Lukituksen vapautuspainike

G3 Pysäköintikoukku

H1 Lattiasuutin

H2 Kiinnike

H3 Lattialiina

K1* Silitysrauta

K2 Merkkivalo - silitysraudan lämmitys

K3 Kytkin - höyrysilitys

K4 Lämpötilansäädin

K5 Höyrypistoke

* saatavissa erikoisvarusteena

Laitteessa olevat symbolit

Höyry

HUOMIO – palovammavaara

Turvaohjeet

Laitteeseen kiinnitetyt varoitus- ja opastuskilvet antavat tärkeitä ohjeita turvallista käyttöä varten.

Tämän käyttöohjeen ohjeiden ohella on noudatettava lainmukaisia yleisiä turvallisuus- ja tapaturmantorjuntamääräyksiä.

⚠️ Sähköliitäntä

■ Laitteen liittäminen on sallittu vain asianmukaisesti maadoitettuihin pistorasioihin.
■ Tyyppikilvessä ilmoitetun jännitteen on oltava sama kuin pistorasian jännite.
Kosteissa tiloissa, esim. kylpyhuoneissa, laite on liitettävä pistorasiaan, jossa on esikytketty FI-suojakytkin. Epäselvissä tapauksissa on kysyttävä sähköalan ammattilaisen neuvoa.
- Älä koskaan tartu märillä käsillä virtapistokkeeseen.
Kiinnitä huomiota siihen, että verkko- tai jatkokaapeleita ei vahingoiteta eikä vau- rioiteta ajamalla yli, puristamalla tai kis- komalla. Suojaa verkkokaapeli kuumudelta, öljyltä ja teräviltä reunoilta.
Käytä ainoastaan roiskevesisuojattua jatkokaapelia, jonka vähimmäispoikki-leikkaus on 3x1 mm².
■ Verkko- ja jatkokaapelin liitoskohta ei saa olla vedessä.
- Älä koskaan käytä viallista verkko- äläkä jatkokaapelia! Jos verkkokaapeli vaurioituu, se on korvattava erikoisella verk-kokaapelilla, joka on saatavissa valmistajalta tai hänen asiakaspalvelu-staan.
■ Vaihdettaessa verkko- tai jatkokaapelien kytkimet, täytyy roiskevesisuojan toimivuuden ja mekaanisen lujuuden pysyä taattuina.

Sovellutus

Ennen käyttöä tarkasta laitteen ja varusteiden asianmukainen kunto. Jos kunto ei ole moitteeton, laitteen ja varusteiden käyttö ei ole sallittu. Tarkasta erityisesti verkkokaapeli, höyrykattilan kansi ja höyryletku.
■ Höyryletkussa ei saa olla vaurioita (palo- vammavaara). Vaurioitunut höyryletku on vaihdettava välittömästi uuteen. Ai- noastaan valmistajan suositteleman höyryletkun käyttö on sallittu (tilausnumero katso varaosaluettelo).
- Älä koskaan täytä liuottimia, liuotinpitoisia nesteitä tai laimentamattomia happoja vesisäiliöön (esim. puhdistusaineita, bensiini, väriohenteet, asetoni), koska ne syövyttävät laitteessa käytettyjä materiaaleja.
Käyttö räjähdysalttiissa huoneissa on kielletty. Käytettäessä laitetta vaara-alueella on noudatettava vastaavia tur-vallisuusmääräyksiä.
■ Laitteen on seisottava tukevalla pohjalla.
■ Höyrykytkintä ei saa lukita käytössä.
- Älä koskaan kosketa höyrysuihkua lyhyellä matkalla käsin äläkä koskaan suuntaa sitä ihmisiin tai eläimiin (palovammavaara).
- Älä höyrytä esineitä, jotka sisältävät terveydelle haitallisia aineita (esim. asbesti).
Käyttäjän on käytettävä laitetta tarkoituksenmukaisesti. Käyttäjän on huomioitava paikalliset olosuhteet ja työskennellessä laitteella kiinnitettävä huomiota kolmansiin henkilöihin, erityisesti lapsiin.
Tämä laite ei ole tarkoitettu sellaisten henkilöiden (lapset mukaan lukien) käytettäväksi, joiden fyysiset, sensorisia tai henkiset ominaisuudet ovat rajoittuneet tai, joilta puuttuu riittävä kokemus ja/tai riittävä tietämys, paitsi, jos he ovat heidän turvallisuudestaan vastaavan henkilön valvonnassa tai ovat saaneet häneltä ohjeistuksen koneen käyttämiseen. Lap-

sia pitäisi valvoa, jotta he eivät leikkisi koneen kanssa.

- Älä koskaan jätä laitetta valvomatta niin kauan kun se on käytössä.

⚠️ Sähkölaitteiden höyrypuhdistus

■ Puhdistettaessa puhdistuslaitteita (esim. sähköliesiä) ne on irrotettava sähköverkosta (varmistuksen kytkeminen päälle). Ennen käyttöönottoa laitteiden täytyy olla kokonaan kuivia. Huomioi laitteiden valmistajien ohjeet!
Ei saa puhdistaa sähkölaitteita, joissa höyry voi joutua kosketukseen sähköjohtojen ja -kytkimien kanssa, esim. lamput, fööni, sähkölämmitykset jne. Höyry voisi päästä laitteisiin ja aiheuttaa laitteiden jäähtyessä sähkövian.

⚠️ Huolto

Ennen kaikkia hoito- ja huoltotöitä laite on kytkettävä pois päältä ja vedettävä virtapistoke irti.
■ Höyrykattilan kannen avaaminen on sal- littu vain kalkin poistamista varten.
- Älä koskaan avaa höyrykattilan kantta kun se on kuuma tai päällekytketty.
■ Vain valtuutettu asiakaspalvelu saa suorittaa laitetta koskevia korjaustöitä.

⚠ Varastointi

■ Huomio: Älä koskaan käytä tai varastoi laitetta vaakasuorassa!
■ Suojaa laite sateelta. Älä säilytä laitetta ulkona.

Varmuuselementit

Tämä höyrypuhdistin on varustettu useammalla varolaitteella ja siten suojattu useampaan kertaan. Seuraavassa löydät tärkeimmät varmuuselementit.

Paineensäädin

Paineensäädin pitää kattilapaineen mahdollisimman vakaana käytön aikana. Lämmitys kytketään pois päältä, kun kattilan maksimaalinen 3,5 bar käyttöpaine on saavutettu, ja kytketään taas päälle, jos kattilan paine laskee höyryn käytön johdosta.

Kattilatermostaatti

Jos kattila on ilman vettä nousee lämpötila kattilassa. Kattilatermostaatti kytkee lämmityksen pois päältä. Lämmityksen uudelleenkytkeytyminen estetään niin kauan kunnes kattila täytetään.

Varmuustermostaatti

Jos kattilatermostaatti lakkaa toimimasta ja laite kuumenee liikaa, varmuustermostaatti kytkee laitteen pois päältä.

Käänny varmuustermostaatin nollaamises- sa asianomaisen Kärcher -asiakaspalvelun puoleen.

Höyrykattilan kansi

Höyrykattilan kansi on samalla ylipaineventtiili. Kansi sulkee kattilan ajankohtaisen höyrynpaineen varalta.

Jos paineensäädin on viallinen ja kattilan höyrynpaine nousee yli 5,7 bar, höyrykat-tilan kansi avautuu ja höyry pääsee kannen kautta ulos.

Käänny ennen laitteen uudelleenkäyttöönot- toa asianomaisen Kärcher -asiakaspalvelun puoleen.

Valmistelu

Laitteen purkaminen pakkauksesta

Tarkasta, ovatko kaikki osat toimituksen mukana (katso sivu 3). Ota heti yhteys myyjäliikkeeseen, mikäli osia puuttuu tai jos laite on vaurioitunut kuljetuksen yhteydessä.

	Pakkausmateriaalit ovat kierrätettäviä. Älä käsittelee pak-kauksia kotitalousjätteenä,vaan toimita ne jätteiden kier-rätykseen.
	Käytetyt laitteet sisältävät ar-vokkaita kierrätettäviä mate-riaaleja, jotka tulisi toimittaa kierrätykseen. Paristoja, öljyjä ja samankaltaisia aineita ei saa päästää ympäristöön. Tästä syystä toimita kuluneet laitteet asianmukaisiin keräyspisteisi-in.

Varusteiden laittaminen syrjään

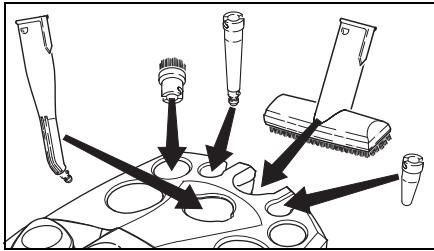

→ Aseta käsisuutin (E1) siihen sopivaan varusteenpidikkeeseen (katso kuva 1).
Ohje: Pistesuihkusuutin (D1), jatko-osan (D2), pyöröharja (D3) ja tehosuutin (D4) on jo laitettu syrjään.

→ Työnnä pysäköintikoukku (G3) lukituksen vapautuspainikkeen ollessa painettuna, ylhäältä jatkoputken (G1) päälle toiseen lukkoon asti. Pysäköintikoukun täytyy lukittua kun lukituksen vapautuspainike päästetään irti (katso kuva 2).

"clic"

Kuva 2

→ Aseta lattiasuutin (H1) jatkoputken päälle, jossa on pysäköintikoukku.
→ Aseta ikkunasuutin (F1) toisen jatkoputken päälle.

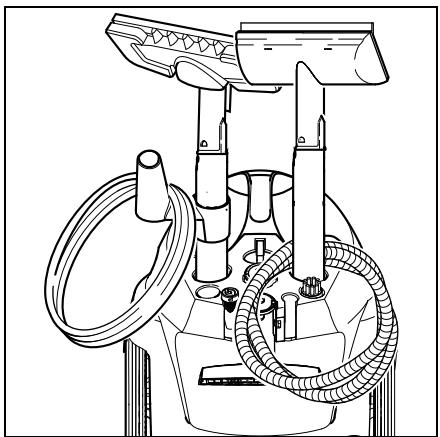

→ Aseta jatkoputket suureen varusteenpidikkeeseen (katso kuva 3).

Varusteiden laittaminen syrjään

Jos työ keskeytetään lyhyesti, voidaan jatkoputki sijoittaa yhdessä lattiasuuttimen kanssa pysäköintiasentoon (katso kuva 4).

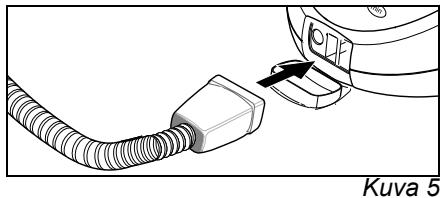

→ Liitä höyrypistoke (C7) tukevasti laitteen pistorasiaan (A1). Silloin höyrypistok- keen molempien lukituksien täytyy lukittua laitteen pistorasian kanteen (katso kuva 5).

→ Liitä tarvittavat varusteet (D1, E1, F1) höyrypistooliin (C1). Aseta tätä varten varusteen avoin pääte höyrypistoolin (C1) päälle ja työnnä se niin pitkälle höyrypistoolin päälle kunnes Höyrypistoolin lukituksen vapautuspainike (C2) lukittuu (katso kuva 6).

Kuva 6

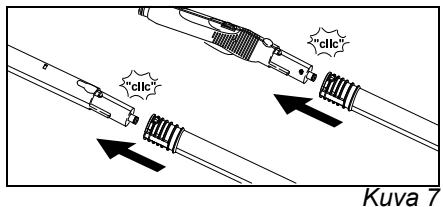

→ Käytä tarvittaessa jatkoputkia (G1). Asenna tätä varten yksi tai molemmat jatkoputket höyrypistoolin (C1) päälle (katso kuva 7). Työnnä tarvittava varuste (D1, E1, F1, H1) jatkoputken vapaan päätteen päälle.

"clc" "clc" Kuva 7

→ Pistesuihkusuutinta (D1) voidaan käyt-tää myös yhdessä jatko-osan (D2), pyöröharjan (D3) tai tehosuuttimen (D4) kanssa (katso kuva 8). Työnnä sitä varten varusteenosan molemmat sy-

vennykset pistesuihkusuuttimen lukitusten päälle ja kierrä niitä myötäpäivään vasteeseen asti..

Kuva 8

Varusteiden irrottaminen

⚠ VAARA

Irrotettaessa varusteenosia saattaa tippua kuumaa vettä ulos! Älä koskaan irrota varusteenosia, jos höyry pääsee ulos - palovammavaara!

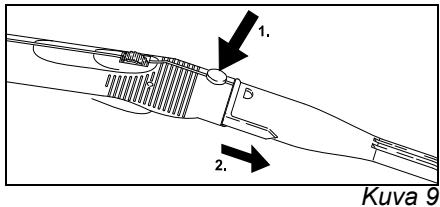

→ Paina lukituksen vapautuspainiketta (C2 tai G2) varusteenosien irrottamiseksi ja vedä osat irti toisistaan (katso kuva 9).

1. 2. Kuva 9

→ Varusteenosan irrottamista varten pi- stesuihkusuuttimesta on kierrettävä va- rusteenosa vastapäivään ja osat vedettävä erilleen toisistaan.

Vesisäiliön täyttö

Vesisäiliö on irrotettavissa täyttämistä varten tai se voidaan täyttää suoraan laitteessa.

Ohje: Käytettäessä jatkuvasti tavallista tislattua vettä kattilan kalkin poisto on tarpeeton.

VARO

Älä käytä vaatekuivaimen lauhdevettä! Älä täytä puhdistusaineita tai muita lisääaineita!

A) Vesisäiliön irrotus

→ Poista vesisäiliö ylöspäin tarttumalla kahvaan (A8).
→ Täytä vesisäiliö vesihanan alla "MAX" - merkintään asti.

→ Aseta vesisäiliö paikalleen ja paina se alas.

B) Suora laitteessa

→ Kaada vettä astiasta täyttösuppilion (A9). Täytä "MAX" -merkintään asti.

Laitteen kytkeminen päälle

Ohje: Ennen ensimmäistä käyttöönottoa ja kalkin poistamisen jälkeen höyrykattila on täytettävä vedellä, sitä varten vesisäiliö on täytettävä kaksi kertaa.

→ Liitä virtapistoke pistorasiaan.
→ Paina kytkintä (A3) laitteen kytkemiseksi päälle. Vihreä (B2) ja oranssi (B3) merkkivalo palaa.

Ohje: Jos kattilassa ei ole tai on liian vähän vettä, pumppu käynnistyy ja syöttää vettä säiliöstä kattilaan. Täyttövaihe voi kestää muutamia minuutteja.

→ Noin 8 minuutin jälkeen oranssi merkkivalo (B3) sammu. Laite on käyttövalmis.
→ Työnnä höyrykytkimen lukitus (C3) eteenpäin.

Ohje: Kun työnnät lukituksen (C3) taak-sepäin, höyrykytkintä (C4) ei voida käyttää (lapsilukko).

→ Käytä höyrykytkintä (C4).
→ Kohdista höyrypistooli (C1) aina ensin liinaan, kunnes höyry tulee tasaisesti ulos.

Ohje: Höyrypuhdistimen lämmitys kyt-keytyy käytön aikana aina uudelleen päälle kattilan paineen ylläpitämiseksi. Tällöin palaa oranssi merkkivalo (B3).

Höyrymäärän säätö

Höyrymäärä säädetään höyrypistoolissa (C1) sijaitsevalla kiertonupilla (C5).

→ Kiertonupin kiertäminen eteenpäin: runsaasti höyryä.
→ Kiertonupin kiertäminen taaksepäin: vähän höyryä.

Veden täydentäminen

Vesisäiliötä voidaan täydentää milloin ta-hansa.

Ohje: Aina kun höyrykattilassa on liian vähän vettä, syöttää pumppu automaattisesti vettä vesisäiliöstä höyrykattilaan. Kun vesisäiliö on tyhjä, pumppu ei pysty enää täyttämään höyrykattilaa ja höyrynotto estyy. Merkkivalo (B1) vilkkuu - vedenpuute.

→ Täytä vesisäiliö.

Ohje: Pumppu yrittää täyttää höyrykat- tilaa lyhyin välein. Jos täyttö onnistuu, annetaan höyrynotto taas välittömästi vapaaksi ja punainen merkkivalo sam- muu.

Laitteen kytkeminen pois päältä

→ Paina kytkintä (A3) laitteen kytkemiseksi pois päältä.
→ Vedä virtapistoke irti pistorasiasta.
→ Paina laitteen pistorasian (A1) kansi alas ja vedä höyrypistoke (C7) irti laitteen pistorasiasta.
→ Tyhjennä jäännösvesi vesisäiliöstä.

Laitteen säilytys

→ Katso sivu 128 "Varusteiden laittaminen syrjään".
→ Anna harjojen aina jäähtyä ennen kuin laitat ne syrjään, jotta vältetään harjasten muodonmuutos.

Varusteiden käyttö

Tärkeät käyttöohjeet

Tekstiilien puhdistus

Ennen kuin käsittelet tekstiilejä höyrypuhdistimella, on aina tarkastettava tekstiilien höyrykäsittelyyn sopivuus näkymättömästä kohdasta. Höyrytä valittua pintaa voimakkaasti ja anna pinnan kuivua. Tarkasta sen jälkeen, ovatko pinnan väri tai muoto muuttuneet.

Pinnoitettujen tai lakattujen pintojen puhdistus

⚠️ VAROITUS

Älä koskaan kohdista höyryä liimattuihin reunoihin, koska liima saattaa irrota. Älä käytä höyrypuhdistinta tiivistämättömien puu- tai parkettilattioiden päällä.

Varo puhdistettaessa keittiö- ja huonekaluja, ovia, parkettia, lakattuja tai muovipinnoitettuja pintoja! Höyryn vaikutuksen kestäessä pitempään, saattaa tuloksena olla vahan, huonekalukiillotteen, muovipinnoitteen tai värin irtoaminen tai läikkien kehittyminen. Tästä syystä tulisi pintoja puhdistaa vain höyrytetyllä liinalla tai höyryttää vain lyhyesti kaksinkertaisen liinan läpi.

Lasin puhdistus

⚠️ VAROITUS

Älä kohdista höyrysuihkua suoraan ikkunankarmin lasin tiivisteisiin, jotta tiivistys ei vaurioituisi.

Lämmitä ikkunalasia, kun lämpötila ulkona on matala, ennen kaikkea talvella. Höyrytä sitä varten kevyesti koko lasipinta. Näin tasoitat lämpötilaeroa ja vältät lasipinnan jän- nityksiä. Tämä on tärkeää, koska erilaisen lämpötilan omaavat lasipinnat voivat särkyä.

Höyrypistooli (C1)

Höyrypistoolia voi käyttää ilman varusteita.

Sovellutus:

• Hajujen ja poimujen poisto vaatekappaleista: Höyrytä riippuvaa vaatetta 10-20 cm etäisyydeltä.
• Kasvipölynpoisto: Pidä etäisyyttä 20-40 cm.
• Kostean pölyn poisto: Höyrytä liinaa lyhyesti ja pyyhi sillä huonekalut.

Pistesuihkusuutin (D1)

Puhdistuksen teho lisääntyy mitä lähempä- nä likaantunutta kohtaa pidät suutinta, koska höyryn lämpötila ja paine on suurimmillaan suoraan suuttimesta ulos tullessa.

Sovellutus:

• Armatuurit, viemäri
• Pesualtaat, vessa
  – Säleiköt, lämpöpatterit
• Läikkien pehmentäminen: Kostuta itsepintaiset kalkkikerrostumat ensin etikalla ja anna vaikuttaa n. 5 minuuttia.

Jatko-osa (D2)

Jatko-osa asennetaan pistesuihkusuuttimen päälle..

Sovellutus:

- Luoksepääsemättömät raot, saumat tms.

Pyöröharja (D3)

Ohje: Pyöröharja ei sovellu herkkien pinto- jen puhdistamiseen.

Pyöröharja asennetaan suoraan tai yhdessä jatko-osan (D2) kanssa pistesuihkusuuttimeen.

Sovellutus:

• Vaikeasti käsiksi päästävät kohdat, kuten esim. nurkat ja raot
  – Armatuurit, viemäri

Tehosuutin (D4)

Tehosuutin asennetaan suoraan tai yhdessä jatko-osa (D2) kanssa pistesuihkusuuttimeen. Tehosuutin lisää ulospääsevän höyryn nopeutta.

Sovellutus:

– Erittäin itsepintaisen lian puhdistus.
– Nurkkien, rakojen tms. puhtaaksi puhaltaminen.

Käsisuutin (E1)

Vedä froteepäällyste (E2) käsisuuttimen päälle.

Sovellutus:

• Pienet pestävät pinnat, esim. muoviset keittiöpinnat, kaakeliseinät
• Ikkunat, peilit
  – Huonekalumateriaalit
  – Ajoneuvon sisäosat, tuulilasit
• Kylpyamme

Ikkunasuutin (F1)

Sovellutus:

• Ikkunat
• Peilit
  – Suihkukaappien lasipinnat
• Muut lasipinnat
  → Höyrytä lasipinta tasaisesti n. 20 cm etäisyydeltä. Työnnä sen jälkeen lukitusta (C3) taaksepäin, jotta vältetään höyrykytkimen (C4) ei haluttu käyttö. Puhdista lasipinta alue toisensa jälkeen ylhähältä alaspäin ikkunasuuttimen kumihuulella. Pyyhi kumihuuli ja ikkunan alareuna jokaisen puhdistetun alueen jälkeen kui-vaksi liinalla.

→ Ennen ensimmäistä puhdistusta ikkuna-suuttimella, tee rasvaliukoinen peruspuhdistus käyttäen käsisuutinta (E1) ja froteepällystettä (E2).

Lattiasuutin (H1)

Sovellutus:

• Kaikki pestävät seinä- ja lattiapäällysteet, esim.: kivilattiat, kaakelit ja PVC - lattiat.
  → Kiinnitä lattialiina lattiasuuttimeen.
  1 Laskosta lattialiina pitkittäin ja aseta lat-tiasuutin sen päälle.
  2 Avaa kiinnikkeet.
  3 Laita liinan päät aukkoihin.
  4 Sulje kiinnikkeet.

Varo

Älä laita sormia kiinnikkeiden väliin.

1. 2. 3. 4.

Kuva 10

→ Lattialiinan irrottamiseksi paina kiinnikkeitä (H2) ja vedä lattialiina ulos.
→ Käännä lattialiinaa ja vaihda se säännöllisesti. Näin parannat lian keräämiskykyä.
→ Puhdista hitaasti voimakkaasti likaantuneita pintoja, jotta höyry pääsee vai-kuttamaan pitempään.
→ Jos puhdistettavassa pinnassa on vielä puhdistusainejäännöksiä tai lattian-hoitoaineita (esim. vaha, kiiltoemulsio), puhdistettaessa saattaa muodostua raitoja. Nämä raidat häviävät yleensä, kun höyrypuhdistinta on käytetty useamman kerran.

Silitysrauta (K1) (valinnainen)

Erikoisvarusteet, tilaus-nro, katso sivu 134

→ Liitä höyrypistoke (K5) kunnolla laitteen pistorasiaan (A1). Silloin höyrypistokkeen molempien lukituksien täytyy lukittua laitteen pistorasian kanteen.

Höyrysilitys

Suosittelemme Kärcher -silityspöydän käyttöä, jossa on aktiivihöyrynimu. Tämä silityspöytä soveltuu optimaalisesti ostamaasi laitteeseen. Silityspöytä helpottaa ja nopeuttaa silitystä merkittävästi. Silityksessä tulisi aina käyttää silityspöytää, jossa on höyryä päästävä, ristikkomainen silitysalusta.

→ Kaikki tekstiilit voidaan silittää höyrysili- tysraudalla. Säädä silitysraudan lämpö- tilansäädin (K4) viivoilla merkityn alueen sisällä (…/MAX). Arat painatukset tai kankaat tulisi silittää nurjalta puolelta tai valmistajan antamien tietojen mukaan. Voit käyttää tätä varten antipitosilitysp- ohjaa (katso Yleiskatsaus erikoisvaru- steisiin).
→ Kun silitysraudan valo (K2) sammuu, silitysrauta on käyttövalmis. Silitysraudan pohjan on oltava kuuma, jotta höyry ei kondensoidu eikä tipu pisaroina silitettäviin vaatteisiin.
→ Paina silitysraudan kytkintä (K3). Silitysraudan pohjasta virtaa ulos höyryä.
- Paina kytkintä eteenpäin: kytkimen painamisen ajan ulos tulee höyrysuihku.
- Paina kytkintä taaksepäin: Kytkin lukittuu ja höyry virtaa ulos tasaisesti. Vapauta kytkin painamalla sitä eteenpäin.
→ Kohdista ensimmäisen höyrysuihku liinaan, kunnes höyryn tulo tasaantuu.
→ Verhojen, vaatteiden tms. höyryttämistä varten voit pitää silitysraudan myös pystysuorassa.

Kuivasilitys

→ Säädä silitysraudan lämpötila vaatekappaleesi mukaan.

• Tekokuitu
  • Villa
  ... Pellava

Tapetinirrotin (valinnainen)

Erikoisvarusteet, tilaus-nro, katso sivu 134 Voit käyttää höyrypuhdistinta yhdessä tape-tinirrottimen kanssa paperitapettien irrotta-miseen.

→ Aseta tapetinirrottimen koko pinta tapettirainan reunaan. Kytke höyry (C4) päälle ja anna höyryn vaikuttaa niin kauan, kunnes tapetti on pehmennyt (n. 10 sek.).
→ Siirrä tapetinirrotin seuraavan irrotetta- van tapetin kohdalle. Pidä samalla höy- rykytkin (C4) painettuna alas. Nosta pehmitetty tapetinkappale pois lastalla ja vedä se irti seinästä. Siirrä tapetinirrotin rainasta toiseen ja vedä tapetti raina ker- rallaan pois seinältä.
→ Jos kyseessä on useampaan kertaan maalattu sahajauhotettu tapetti, höyry ei mahdollisesti pääse tapetin läpi. Tästä syystä suosittelemme, että tapetti esikä-sitellään naulatelalla.

Höyryturboharja (valinnainen)

Erikoisvarusteet, tilaus-nro, katso sivu 134 Ulosvirtaavan höyryn vaikutuksesta höyryturboharja värähtelee ja on ihanteellinen voimakkaan likaantumisen helppoon puhdistamiseen jopa vaikeasti käsiksi päästävissä kohdissa keittiössä ja kylpyhuoneessa.

Sovellutus:

– Nurkkien, rakojen puhdistus
– Vaikeasti käsiksi päästävät kohdat

Tekstiilihoitosuutin (valinnainen)

Erikoisvarusteet, tilaus-nro, katso sivu 134 Sovellutus:

Riippuvien tekstiilien kunnostamista varten, kuten esim. irtotakit tai verhot, kahdella toiminnolla:

• Nukanpoisto vaatekappaleista langannostajalla.
• Tekstiilien höyrytys ja silitys (poistaa myös hajuja).

Höyrykytkimen käytössä virtaa höyry ulos. Kohdista pistooli aina ensin liinaan, kunnes höyry virtaa tasaisesti ulos.

Erikoisvarusteiden yleiskuva

Höyrypainesilitysrauta, jossa on jaloter-äspohja (tilaus-nro 2.884-503)

Antipitosilityspohja (tilaus-nro 2.860-132)

Höyrypainesilitysrauta ammattimaiseen käyttöön, jossa on alumiinipohja (tilausnro 2.884-504)

Antipitosilityspohja (tilaus-nro 2.860-131)

Silityspöytä, jossa on aktiivihöyryimu (tilaus-nro 6.906-002)

Erittäin hyvä silitystulos säästäen huomattavasti aikaa (vain 230 V)

Tapetinirrotin (tilaus-nro 2.863-062)

Pyöröharjasarja (tilaus-nro 2.863-058)

- 4 pistesuihkusuuttimen pyöröharjaa.

Pyöröharjasarja, jossa on messinkihar-jakset (tilaus-nro 2.863-061)

- 3 pistesuihkusuuttimen pyöröharjaa (erittäin itsepintaista likaa varten)

Froteeliinat (tilaus-nro 6.369-481)

- 5 lattialiinaa

Froteepäällysteet (tilaus-nro 6.370-990)

- 5 päällystettä

Froteeliinasarja (tilaus-nro 6.960-019)

- 2 lattialiinaa, 3 päällystettä

Mikrokuituliinasarja (tilaus-nro 6.905-921)

- 1 lattialiina, 1 päällyste, jolla on tehokas imukyky ja lian keräämiskyky

Biokalkinpoistoaine RM 511

(tilaus-nro 6.290-239) 3 x 100 g kattilan puh-distusjauhe.

Pyöröharja, jossa on kaavin

(tilaus-nro 2.863-140)

Ikkunasuuttimen kumihuuli (tilaus-nro 6.273-140)

Tekstiilihoitosuutin (tilaus-nro 4.130-390)

Höyryturbosuutin (tilaus-nro 2.863-159)

Hoito, huolto

⚠ VAARA

Suorita huoltotyöt vain kun virtapistoke on vedetty irti ja höyrypuhdistin on jäähtynyt.

Höyrykattilan kalkinpoisto

Koska kalkki kerääntyy kattilanseiniin, suosittelemme poistamaan kalkin höyrykattilasta seuraavin välein (TF=säiliön täytöt):

Kovuusalue		° dH	mmol/l	TF
I	pehmeä	0-7	0-1,3	100
II	keskikova	7-14	1,3-2,5	90
III	kova	14-21	2,5-3,8	75
IV	erittäin kova	>21	>3,8	50

Ohje: Käytettäessä jatkuvasti tavallista tislattua vettä kattilan kalkin poisto on tarpeeton.

→ Irrota höyrypuhdistin sähköverkosta.
→ Poista vesisäiliö.
→ Poista kaikki varusteet varusteenpidikk-eistä.
→ Avaa höyrykattilan kansi (A7) kalkin poi-stoavaimella (A4).

→ Tyhjennä vesi kokonaan höyrykattilasta.

Käytä ainoastaan tuotteita, jotka Kärcher on hyväksynyt, jotta laite ei vaurioituisi.

→ Käytä kalkinpoistoon KÄRCHER kalkinpoistopuikkoja (tilausnumero 6.295-206). Noudata kalkinpoistoliuosta tehdessäsi pakkauksen annosteluohjeita.

⚠️ Huomio

Ole varovainen höyrypuhdistimen tyh-jennyksen ja täytön aikana. Kalkinpoistoliuotin voi vahingoittaa arkoja pintoja.

→ Lisää kalkinpoistoliuotin kattilaan ja anna seoksen vaikuttaa n. 8 tuntia.

⚠️ VAROITUS

Älä kierrä höyrykattilan kantta (A7) laittee-seen kalkinpoistamisen aikana. Älä käytä höyrypuhdistinta niin kauan kun kalkinpoi-stoainetta on vielä kattilassa.

→ Kaada kalkinpoistoliuotin ulos 9 tunnin jälkeen. Kattilaan jää vielä jonkin verran liuotinta, sen takia huuhtele kattila kaksi tai kolme kertaa kylmällä vedellä, jotta kaikki kalkinpoistoaineen jäännökset poistetaan.

→ Kierrä höyrykattilan kansi (A7) kiinni kalkin poistoavaimella (A4).

→ Uuden täytön jälkeen raikkaalla vedellä (katso sivu 129 "Vesisäiliön täyttö") höyrypuhdistin on jälleen käyttövalmis.

Varusteiden huolto

Anna varusteenosien kuivua kokonaan ennen kuin asetat ne säilytykseen.

→ Älä aseta lattiasuutinta (H1), käsisuutinta (E1 eikä pyöröharjaa (D3) jäähtymis- ja kuivausvaiheessa harjastensa päälle, jotta niiden muoto ei muuttuisi. Ohje: Lattialiina ja froteepällyste ovat jo esipestyjä ja niitä voidaan käyttää heti työskentelyyn höyrypuhdistimella.

→ Pese likaantuneet lattialiinat ja frotee-päällysteet pesukoneessa 60 °C lämmössä. Älä käytä huuhteluainetta, jotta liinat pystyvät keräämään hyvin lian. Liinat soveltuvat kuivaimeen.

Häiriöapu

Häiriöillä on usein yksinkertainen syy, jonka voit itse korjata seuraavan yleiskuvan avulla. Epäselvissä tapauksissa tai häiriöissä, jotka eivät ole tässä mainittuja, käänny valtuute-tun asiakaspalvelun puoleen.

⚠️ Sähköiskuvaara!

Vain valtuutettu asiakaspalvelu saa suorittaa laitetta koskevia korjaustöitä.

Pitkä lämpenemisaika

Höyrykattila on kalkkiutunut.

→ Poista kalkki höyrykattilasta.

Ei höyryä.

Punainen merkkivalo (vedenpuute) vilkkuu.

Vesisäiliössä ei ole vettä.

→ Täytä vesisäiliö.

Punainen merkkivalo (vedenpuute) palaa.

Höyrykattilassa ei ole vettä. Pumpun ylikuumennussuoja on lauennut.

→ Kytke laite pois päältä.
→ Täytä vesisäiliö.
→ Kytke laite päälle.

Höyrykytkintä ei voi enää painaa

Höyrykytkin on varmistettu lukituksella / lapsilukolla (C3).

→ Työnnä höyrykytkimen lukitusta (C3) eteenpäin.

Yleisohjeet

Takuu

Kussakin maassa ovat voimassa valtuuttamamme myyntiorganisaation julkaise-mat takuuehdot. Materiaali- ja valmistusvirheistä mahdollisesti aiheutuvat virheet laitteessa korjaamme takuuaikana maksutta. Takuutapauksessa käänny varusteet ja ostoskuitti mukana jälleenmyyjän tai lähimmän valtuutetun huoltopisteen puoleen. Emme vastaa vahingoista, jotka syntyvät laitteen epäasianmukaisesta käsittelystä tai käyttöohjeen laiminlyönnistä.

Varusteet ja varaosat

Vain sellaisten varusteiden ja varaosien käyttö on sallittua, jotka valmistaja on hyväksynyt, alkuperäiset varusteet ja varaosat takaavat, että laitetta voidaan käyttää turvallisesti ja häiriöttömästi. Viimeiseltä sivulta löydät laitteen kuvan yksittäisine tilausnumeroineen.

Tekniset tiedot

Sähköliitäntä

Jännite	220-240 V
Virtalaji	1~ 50 Hz
Käsikahvan jännite	5 V
Tehotiedot
Lämmitysteho	1800 W
Maks. käyttöpaine	3,5 bar
Sallittu paine	5,7 bar
Kuumennusaika litraa	7 min
vettä kohti
Maks. höyrymäärä	82 g/min
Mitat
Vesisäiliön tilavuus	0,95 l
Kattilan tilavuus	2,0 l
Paino ilman varusteita	6,5 kg
Leveys	340 mm
Pituus	420 mm
Korkeus	315 mm-

Αγαπητέ πελάτη,
