vi vill först och främst tacka för att du har valt en av våra produkter. Vi hoppas användning av din nya maskin kommer att medföra tillfredsställelse och att den kommer att motsvara dina förväntningar till fullo. Denna bruksanvisning har tagits fram för att ge dig en möjlighet att lära känna maskinen bättre för att använda den på ett säkert och effektivt sätt. Glöm inte att bruksanvisningen är en viktig del av maskinen; ha den alltid till hands och se till att den följer med maskinen om den säljs vidare eller om ni lånar ut den.

Denna nya maskin har utarbetats och tillverkats enligt gällande standarder och den är därmed säker och pålitlig, förutsatt att den används helt enligt instruktionerna i denna bruksanvisning (avsedd användning); all annan användning samt bristande observation av säkerhetsföreskrifterna, instruktionerna för underhåll och reparation är att betraktas som "felaktig användning" och medför att garantin upphör att gälla och likaså allt ansvar för tillverkaren. Användaren ansvarar då själv för eventuella skador eller åverkan på egen eller annan person.

Ifall ni skulle stöta på några mindre skillnader mellan vad som beskrivs här i denna bruksanvisning och er maskin så ha i minnet att detta kan bero på den kontinuerliga förbättringen av produkten. Informationen i denna bruksanvisning kan ändras utan att i förhand meddela detta och utan uppdateringsplikt. Däremot kommer de huvudsakliga egenskaperna för säkerhet och funktion alltid att kvarstå. Vid tvekan så kontakta er återförsäljare. Lycka till!

WARNING!

Den här speciella typen av motorsåg har formgetts för underhåll av träd och ska därför endast användas av en kvalificerad användare som använder den här sortens utrustning på ett säkert och skyddat sätt. Den här motorsågen kan endast användas för underhåll av träd i enlighet med ovanstående villkor. I allmänhet används den med två händer precis som en vanlig motorsåg.

Vissa nationella standarder kan begränsa användningen av utrustningen.

1. Identifiering av maskinen och dess delar 2
2. Symboler.... 3
3. Säkerhetsföreskrifter 4
4. Montering av maskinen....9
5. Förberedelse av arbetet.... 10
6. Start - Användning – Stopp av motorn 12
7. Användning av maskinen.... 13
8. Underhåll och förvaring.... 15
9. Felsökning.... 19
10. Tillbehör 19

1. IDENTIFIERING AV MASKINEN OCH DESS DELAR

MASKINEN OCH DESS DELAR

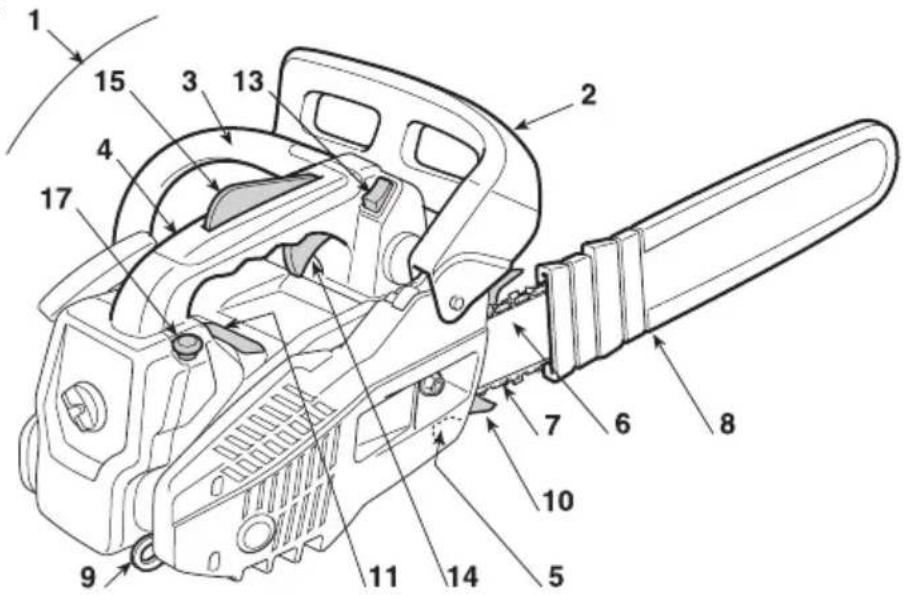

1. Motorkropp
2. Kastskydd
3. Främre handtag
4. Bakre handtag
5. Kedjefångare
6. Svärd
7. Kedja
8. Svärdskydd
9. Selfäste
10. Mothåll (om det finns)
11. Märkplåt

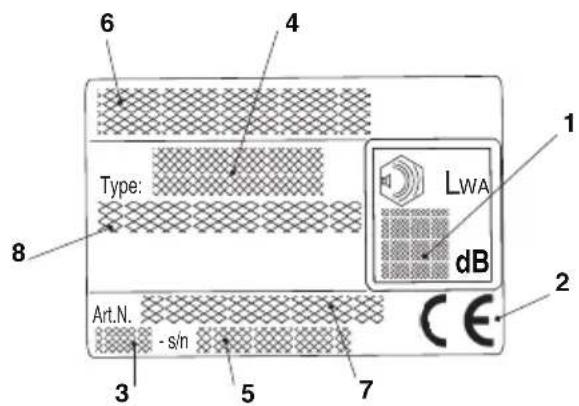

1. Ljudeffektsnivå
2. Överensstämmelsemärke
3. Tillverkningsmånad/Tillverkningsår
4. Typ av maskin
5. Serienummer
6. Tillverkarens namn och adress
7. Artikelnummer
8. Emissionstal

1 LWA dB 2 4 6 Type: 8 Art.N. -s/n 3 5 7

Ett exempel på en försäkran om överensstämmelse finns på den näst sista sidan i handboken.

Maximala värden för buller och vibrationer [1]
Ljudtrycksnivå vid operatörens öra– Tvivel med mått	dB(A) dB(A)	91 3
Uppmätt ljudeffektsnivå– Tvivel med mått	dB(A) dB(A)	106,5 3
Garanterad ljudeffektsnivå dB(A 110
Vibrationsnivå– Främre handtag– Bakre handtag– Tvivel med mått	m/sec ^2 m/sec ^2 m/sec ^2	5,6 7,9 1,5
TEKNISKA SPECIFIKATIONER		SPR 255 A 305	SPR255C A 305 C
Motor (2-takts encylindrig) - slagvolym cm	^3	25,4 25,4
Blandning (bensin/olja) %		40 = 2,5 % 40 = 2,5 %
Effekt kW		0,9 0,9
Kedjans tjocklek mm		0,050" / 1,27 mm 0,050" / 1,27 mm
Minimal varvtal	^1/min	< 3000 - 3500	< 3000 - 3500
Maximalt varvtal tillåtet utan belastning med monterad kedja	^1/min	11000	11000
Bränsletankens kapacitet	cm ^3	200	200
Specifik förbrukning vid maximal effekt	g/kWh	560	560
Oljetankens kapacitet	cm ^3	140	140
Tänder / kuggstängens tandavständ på kedjan		6T / 3/8	8T / 1/4
Skärningslängd	mm	220 / 270	235
Vikt (med tom tank)	kg	3,2 3,2
Maximal hastighet kedjan	m/s	21	18,6

[1] VARNING! Vibrationsvärdet kan variera i funktion till användningen av maskinen och dess utrustning och överstiga det som anges. Säkerhetsanordningar måste förutses för att skydda användaren och skall grunda sig på uppskattningen av den belastning som skapas av vibrationerna under verkliga användningsförhållanden. Av detta skäl skall samtliga faser under funktionscykeln tas hänsyn till, som till exempel en släckning eller funktion under tomgång.

2. SYMBOLER

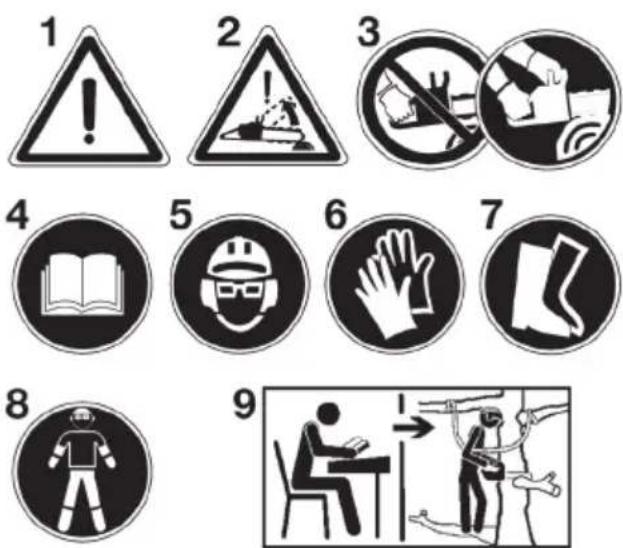

1) Varning! Läs noggrant igenom och följ samtliga anvisningar.
2) Varning! fara för backslag.
3) Använd motorsågen med två händer.
4) Läs igenom handboken för drift och underhåll innan maskinen används.
5) Bär en hjälm, skyddsglasögon och hörselskydd. Den som dagligen och kontinuerligt använder denna maskin under normala förhållanden kan utsättas för buller på 85 dB (A) eller mer.
6) Bär kraftiga arbetshandskar.
7) Bär stövlar eller skyddsskor med halksäkra sulor och stålhätta.
8) Använd lämpliga skydd för fötter-ben och händer-armar.
9) Den här motorsågen är endast lämplig för utbildade operatörer för skötsel av träd (se Bruksanvisning).

FÖRKLARING AV SYMBOLER PÅ MASKINEN (om det ingår)

11

11) Bränsletank

15

15) Choke (Starter)

• a) startläge med kall motor
• b) startläge med varm motor
• c) växel

12

12) Kedjeoljans tank

13

13) Motorns stoppbrytare

• Motorn startar med brytaren på läget "I".
• Motorn stannar ome- delbart när brytaren ställs på läget "O".

16

16) Kedjebroms (symbolen (O) anger riktningen i vilken bromsen släpps)

17

• Om du vrider stickan med en skruvmejsel, genom att följa pilen mot läget "MAX", rinner en större mängd olja i kedjan;
• om du vriden den mot "MIN" rinner en mindre mängd olja till kedjan.

14

14) Regleringar av förbrännaren

L = reglering av bland- ning låg hastighet H = reglering av bland- ning hög hastighet T - IDLE - MIN = reglering av minimiläge

19

19) Flödare (Primer)

18

18) Kedjans löpningsriktning

3. SÄKERHETSFÖRESKRIFTER

FÖRUTSEDD/INTE FÖRUTSEDD ANVÄNDNING

Den här motorsågen har förutsetts för en användning av endast kompetenta användare för att beskära och kapa toppar på träd med hög stam, buskar, stammar eller träbalkar vars diameter beror på styrstångens längd. Den kan endast användas för att kapa trävirke. All annan användning ingår inte i de förutsedda. UTÖVER DET KAN DEN ENDAST ANVÄNDAS AV YRKESUTBILDADE FACKMÄN SOM SKA SKÖTA UNDERHÅLL AV TRÄD.

Vid användningen av motorsågen ska användaren förbereda sin personliga skyddsutrustning enligt anvisningarna i handboken och symbolerna som sitter på motorsågen. Även säkerhetsföreskrifter och hänvisningar för användning och underhåll är en del av instruktionerna som finns i handboken. Den person som ska arbeta med motorsågen eller som ska sköta underhålla ska ha läst igenom handboken. Endast originella reservdelar eller reservdelar som godkänts av tillverka-

ren (styrstång, kedja, tändstift) samt tillåtna kombinationer av styrstång/kedja får användas och anges i handboken.

Endast användaren och inte tillverkaren ansvarar för alla slags olyckor som beror på en oförutsedd användning och/eller otillåten ändring på motorsågens konstruktion.

Motorsågen kan endast användas utomhus.

Kvarstående risker

Det finns alltid en kvarstående risk som inte kan åtgårdas även vid användning av motorsågen enligt anvisningarna. Beroende på typen och konstruktionen av motorsågen finns det följande möjliga risker:

• Kontakt med kedjans bara tänder (risk för skärsår).
• Kontakt med den roterande kedjan (risk för skärsår).
• Plötslig och oförutsedd rörelse av styrstången (risk för skär-sår).

• Delar av kedjan som lossnar (skärstår/ risk för kroppsskador).

• Delar av delen som bearbetas lossnar.

• Inandning av partiklar från delen, utsläpp från bensinmotorn.
• Hudkontakt med bränslet (bensin/olja).
• Hörselskada om man inte bär hörselskydd under arbetet.

A) UTBILDNING

1) Läs noggrant igenom instruktionerna. Lär dig att känna igen kontrollkommandona och an vänd maskinen på lämpligt sätt. Lär Er att snabbt stoppa motorn.
2) Tillåt aldrig att maskinen används av barn eller av personer som inte känner till instruktionerna tillräckligt. Lokala bestämmelser kan ange en minimiålder för dess användning.
3) Maskinen får endast användas av en person.
4) Använd aldrig maskinen:
- i närheten av personer, speciellt barn, eller djur;
- om användaren är trött eller mår dåligt, eller har tagit medicin, droger, alkohol eller andra äm nen som kan påverka ditt omdöme och up pmärksamhet;
- om användaren inte är i grad att hålla i maskinen med ett stadigt tag med båda händerna och/eller stå stadigt på benen under arbetet.
5) Glöm inte, att operatören eller användaren är ansvarig för eventuella olycksfall och oförutsedda händelser gentemot andra personer och deras egendom.

B) FÖRBEREDELSER

1) Under arbetet så är det nödvändigt att bära lämplig klädsel som inte hindrar arbetet.

• Bär åtsittande kläder med sågskydd.
• Bär skyddshjälm, skyddshandskar, skyddsglasögon, skyddsmask och skyddsskor med sågskydd och halkfri sula.
• Använd hörselskydd för att skydda hörseln.
• Bär inte sjalar, skjortor, halsband och andra hängande eller vida föremål som kan fastna i maskinen eller föremål och material som finns på arbetsplatsen.

- Samla ihop längt här.

2) WARNING: FARA! Bensinen är lättantändlig.

• förvara bränslet i därtill avsedd godkänd be hål lare;
• rök inte när ni håller på med bränslet;
• öppna bränslelocket långsamt så att det inre trycket gradvis töms ut;
• påfyllning av bränsle får endast ske utomhus med hjälp av en tratt;
• fyll på innan motorn startas; fyll inte på med bränsle eller ta bort locket när motorn är i funktion eller är varm:

- sätt inte på motorn om det läcker bensin och för att inte orsaka brandrisk så ta bort maskinen från området där bränslet har spillts och vänta tills bränslet har avdunstat och bensinångorna har lösts upp;

- gör noggrant rent alla spår av bensin som spillts på maskinen eller marken;

- starta inte maskinen på nytt på den plats där påfyllningen genomförts;

- undvik att spilla bränsle på kläderna, om detta skulle inträffa så byt kläder innan man startar motorn;

- sätt alltid tillbaka och dra åt locken för tanken och bensinbehållaren.

3) Byt ut felaktiga eller trasiga ljuddämpare.

4) Innan man använder den så utför en allmän kontroll av maskinen och då särskilt:

• gasreglaget och gasreglagespärren skall ha en fri rörelse utan att vara trög och när man släp per dem så skall de automatiskt och snabbt gå tillbaka till neutral position;
• gasreglaget skall vara blockerat om man inte trycker på gasreglagespärren;

• motorns stoppkontakt skall lätt flytta sig från en position till en annan;

• elkablar och särskilt tändstiftets kabel skall var hela för att undvika att det uppstår gnistor och käpan skall vara korrekt monterat på tändstiftet;

• handtag och skydd på maskinen skall hållas rena och torra och fast fixerade till maskinen;
• kedjebromsen skall fungera perfekt och effektivt;
• svärdet och kedjan skall vara riktigt monterade;
• Ikedjan skall vara riktigt sträckt.
  5) Innan man påbörjar arbetet så se till att alla skydd sitter korrekt monterade.

C) UNDER ANVÄNDNINGEN

1) Starta inte motorn inomhus där farliga koloxidgaser kan utvecklas.
Se till att luftombyte finns vid arbete i gropar, hålrum eller liknande.
2) Arbeta endast i dagsljus eller med en god belysning.
3) Stå still och stadigt under arbetet på marken:
- så länge det är möjligt så undvik att arbeta på våt eller halkig mark eller på en farofylld eller brant mark som inte garante-rar stabilitet för operatören under arbetet;
- undvik att använda stegar och ostabila plattformer;
- arbeta inte med maskinen ovanför axelhöjd;
- spring aldrig utan gå och se upp för alla o jämn heter på marken och om det finns några hinder i vägen.
- undvik att arbeta ensam eller isolerat för att un derlätta att ropa efter hjälp om en olycka skulle uppstå..
4) Starta motorn med maskinen blockerad ordentligt:
- starta motorn åtminstone 3 meter från den plats där man fyllt på med bränsle;
- kontrollera så att det inte finns några obehöriga inom ma- skinens arbetsområde;
- rikta aldrig ljuddämparen och därmed avgas mot lättantändligt material:
- se upp för kast från flygande material som uppstår av kedjans rörelse, speciellt om kedjan stöter på ett hinder eller främmande föremål.
5) Ändra inte motorns inställningar och låt den inte uppnå ett alltför högt motorvarvtal.
6) Driv inte maskinen för mycket och använd inte en liten maskin för hårda arbeten; användning av en anpassad maskin minskar riskerna och förbättrar arbetskvaliteten.
7) Kontrollera att maskinens varvtal inte påverkare kedjans rörelse och att man efter att ha gasat ser till att motorn snabbt sjunker mot minimum.
8) Se till att svärdet inte slår emot främmande föremål och se upp för föremål som kan slungas iväg på grund av kedjans rörelse.
9) Stoppa motorn:
- var gång motorn står obevakad.
- innan bränsle fylls på.
10) Stoppa motorn och dra av tändstiftskabeln:
- innan du kontrollerar, rengör eller utför arbeten på maskinen;
- efter att ha slagit emot ett främmande föremål. Kontrollera efter ev. skador och reparera om nödvändigt, innan maskinen används på nytt;
- om maskinen börjar vibrera på onormalt sätt (sök omedelbart efter orsaken till vibrationerna och utför de nödvändiga kontrollerna hos ett specialiserat center).
- när maskinen inte skall användas.

D) UNDERHÅLL OCH FÖRVARING

1) Se till att muttrar och skruvar är åtdragna för att alltid ha en maskin med säkra funktionsförhållanden. Ett regelmässigt underhåll är vä sent ligt för säkerheten och för att upprätthålla prestationsnivån.

2) Förvara aldrig maskinen med bensin i tanken i ett rum, där bensinångorna kan nås av eldslåga, gnista eller stark värmekälla.
3) Låt motorn kallna innan maskinen ställs in om hus.
4) För att minska brandrisken ska motorn, ut lop pet samt ljuddämparen och bensinförvaringsstället vara fria från sågspån, grenar, löv eller överflödigt fett. Lämna inte behållare med materialet som kapats inomhus.
5) Om tanken måste tömmas, så skall detta gö ras utomhus och med kall motor.
6) Bär skyddshandskar för alla typer av ingrepp på kap- systemet.
7) Håll kedjan skarp. Allt arbete som gäller kedjan och svärdet är arbeten som kräver en specifik kompetens förutom användning av rätta redskap, för att utföra detta enligt konstens alla regler och av säkerhetsskäl så är det bäst att vända sig till återförsäljaren.
8) För säkerhets skull så använd aldrig ma skinen om delar av den är utslitna eller trasiga. Trasiga delar måsta bytas ut, aldrig repareras. Använd endast originalreservdelar. Delar av annan kvalitet kan skada maskinen och påverka säkerheten.
9) Innan man ställer undan maskinen så se till att man tagit bort nycklar eller verktyg som använts för underhållsarbetet.
10) Ställ maskinen utom räckhåll för barn!
11) Undvik att utsättas för damm och sågspån som skapas av kedjan under skärningen.

E) TRANSPORT OCH FÖRFLYTTNING

1) Var gång som man måste förfytta eller transportera ma- skinen så måste man:

• stänga av motorn, vänta tills kedjan stoppat och ta bort tändstiftets käpa;
• sätt dit svärdskyddet;
• håll enbart maskinen i handtagen och rikta svärdet i motsatt riktning än den för drift.
  2) När man transporterar maskinen med ett fordon, så måste man placera den så att den inte utgör fara för någon och sätta fast den ordentligt så att den inte välter, vilket kan göra att den går sönder och att bränsle rinner ut.

F) KVARSTÅENDE RISKER

• Håll alla kroppsdelar på avständ från kuggkedjan medan kedjesågen är i funktion. Innan kedjesågen startas, se till att kuggkedjan inte är i kontakt med något. Ett ögonblick av ouppmärksamhet medan kedjesågen används kan medföra att kläder eller en kroppsdell fastnar i kuggkedjan.
• Vid arbete med båda händerna, ska höger hand all-tid hålla i det bakre handtaget och vänster hand i det främre handtaget. Håll aldrig kedjesågen på nå got annat sätt eftersom det ökar risken för olyckor för dig själv.
• Använd skyddsglasögon och hörselskydd. Även skydd för huvud, händer och fötter rekommenderas. Bär lämpliga skyddskläder för att minska kroppsskador som orsakas av flygande flisor samt oavsiktlig kontakt med kuggkedjan.
• Använd inte en kedjesåg i ett träd. En igångsättning av en kedjesåg medan du befinner dig i ett träd kan orsaka kroppsskador.
• Se alltid till att foten har en bra stödpunkt och sätt en dast igång kedjesågen om du står på en stabil, säker och jämn ytan. Hala eller instabila ytor, som trappor, kan medföra att du förlorar balansen eller kontrollen över kedjesågen.

• När du skär en gren som är spänd se till att det inte finns risk för motslag. När spänningen i trädfibrerna frigörs, kan grenen slå till operatören och/eller medföra att operatören tappar kontrollen över kedjesågen.

• Var mycket försiktig vid en beskärning av buskar och unga träd. Tunna material kan fastna i kuggkedjan och slungas i din riktning och/eller medföra att du tappar balansen.

• Transportera kedjesågen avstängd och håll den i det främre handtaget och långt ifrån kroppen. Sätt alltid skyd det för styrstången på plats när kedjesågen transporteras eller ställs undan. En hantering av kedjesågen på rätt sätt minskar möjligheten för oavsiktlig kontakt med den rörliga kuggkedjan.
• Håll dig till instruktionerna ifråga om smörjning, kedjans spänning och reservdelar. En kedja som är dåligt spänd och smörjad kan gå sönder och öka risken för motslag.
• Håll handtagen torra, rena och utan spår av olja och fett. Feta, oljiga handtag är hala och kan medföra en förlust av kontrollen.
• Denna maskins startanordning ger upphov till ett elektromagnetiskt fält av måttlig kraft som är av sådan typ att man inte kan utesluta möjligheten av störningar hos aktiva eller passiva medicinska utrustningar som har implanterats hos operatören. Detta kan medföra allvarliga risker för operatörens hälsa. Vi rekommenderar därför att bärare av liknande medicinsk utrustning rådfrågar sin läkare eller utrustningens tillverkare innan de använder maskinen.

G) FORSAKER TILL MOTSLAG OCH SKYDD FÖR OPERATÖREN

Var mycket försiktig i situationer med fara för halka (blöt mark eller snö) och på ojämn eller beväxt mark. Var försiktig med dolda föremål som kapade stammar, rötter, stenar, hål och gropar så att du inte trillar. Var mycket försiktig när du arbetar i sluttningar eller på ojämn mark. Använd aldrig motorsågen med en hand. Om du använder endast en hand blir det svårt att kontrollera det reaktiva trycket och förhindra att stången eller kedjan kan slira eller stöta mot en gren eller stam.

Ett motslag kan inträffa när spetsen eller ändan på styrstången vidrör ett föremål, eller när trät sluter sig runt kuggkedjan vid skärningen.

En kontakt med ändan kan i vissa fall medföra att styrstån gen trycks uppåt och bakåt mot operatören.

Åtdragningen av kuggkedjan på styrstångens övre del kan snabbt trycka kuggkedjan bakåt mot operatören.

En av dessa reaktioner kan medföra en förlust av kontrollen ö ver sågen och orsaka allvarliga personolyckor. Det går inte att bara räkna med de säkerhetsanordningar som sågen har. Användaren av en kedjesåg skall vidtaga olika försiktighetsåtgärder för att förhindra risker för olyckor eller skador un der arbetet. Ett motslag beror på en dålig användning av verktyget och/eller felaktiga funktionsprocedurer eller villkor och kan undvikas genom att iaktta följande försiktighetsåtgärder:

• Håll sågen i ett fast grepp, med tummarna och fingret runt kedjesågens handtag och håll kroppen och armarna på ett läge som gör att du kan motstå backslagen. Krafterna vid ett motslag kan kontrolleras av operatören om motsvarande försiktighetsåtgärder tagits. Låt inte kedjesågen rusa.
• Sträck inte armarna för långt och skär inte över axelhöjd. Det gör att du undviker oavsiktliga kontakter med armar och ben och medför en bättre kontroll av kedjesågen i oförutsedda situationer.
• Använd endast specifika styrstänger och kedjor från tillverkaren. Olämpliga skenor och kedjor som reserv de lar kan orsaka att kedjan går sönder och/eller motslag.
• Håll dig till tillverkarens instruktioner ifråga om slipningen och underhållet av kedjesågen. En minskning av djupet kan medföra en ökning av motslagen.

H) TANVÄNDNINGSTEKNIK AV MOTORSÅGEN

Observera alltid säkerhetsföreskrifterna och använd den såg- teknik som är anpassad till typen av arbete som skall utföras i enlighet med instruktionerna som återges i bruksanvisningen.

J) REKOMMENDATIONER FÖR NYBÖRJARE

Innan man utför en fällning för första gången eller kvistning så är det lämpligt att:

• genomgått en specifik utbildning för användning av den na typ av utrustning;
• noggrant ha läst igenom säkerhetsföreskrifterna och bruksanvisningarna i denna bruksanvisning;
• träna sig på stockar på marken eller bockar, så man kan träna upp sig och lära känna maskinen och mest lämplig sågteknik.

K) HUR DU LÄSER BRUKSANVISNINGEN

I bruksanvisningens text så finns det några paragrafer av särskild vikt som markerats efter graden av vikt och vars innebörd är den följande:

ANMÄRKNING

eller

VIKTIGT

Föreskrifter eller annat som tidigare

indikerats och är till för att undvika att maskinen skadas eller orsakar skada.

WARNING!

Försummelse innebär risk för

åverkan på egen eller annan person.

FARA!

Försummelse innebär risk för

allvarlig åverkan, med dödlig fara, på egen eller annan person.

3.1 ARBETE MED MOTORSÅGAR FÖR BESKÄRNING MED EN LINA OCH SÄKERHETSSELE

Det här kapitlet beskriver arbetsproceduren för att minska risk för skador med motorsågen för beskärning vid arbete på höjd med en lina och säkerhetssele. Även om den är till för en grundläggande beskrivning för en vägledning eller utbildningsmanualer, ersätter den inte på något sätt en formell utbildning. Vägledningarna som ges i den här bilagan är endast exempel på god praxis. Det rekommenderas att alltid följa nationella lager och föreskrifter.

Allmänna krav vid arbete på höjd

Det anses lämpligt att man aldrig arbetar själv vid beskärning på höjd med hjälp av en lina och säkerhetssele. Det rekommenderas att en person befinner sig på marken och att han/hon känner till lämpliga nödlägesprocedurer.

Det rekommenderas även att användarna av motorsågen för beskärning har fått en allmän utbildning angående tekniker för en säker klättring och arbetsställningar och att de har säkerhetsselar, linor, platta selar med slitsar på ändarna, karabinhake och andra utrustningar för att kunna stå stadigt och hålla motorsågen i säkra arbetsställningar.

Förberedelse innan en användning av motorsågen i ett träd

Det är lämpligt att motorsågen kontrolleras, fylls på med bensin, startas och föruppvärms av operatören på marken och att den stängs av innan den överlämnas till operatören i trädet.

Det är bäst att fästa motorsågen med en platt sele lämplig för en anslutning till operatörens säkerhetssele.

a) fäst den platta selen till fästpunkten på motorsågens bakre del (A);
b) tillhandahåll lämpliga karbinhakar för en indirekt koppling (det vill säga med hjälp av den platta selen) och direkt koppling (det vill säga till motorsågens fästpunkt) av motorsågen till operatörens säkerhetssele.
c) se till att motorsågen är kopplad på ett säkert sätt när den överlämnas till operatören;
d) se till att motorsågen är fäst till säkerhetsselen innan den frigörs för att klättra upp i trädet.

Motorsågen kan fästas direkt till säkerhetsselen vilket minskar risk för skada på utrustningen under rörelser runt trädet. Stäng alltid av försörjningen till motorsågen när den kopplas direkt till säkerhetsselen. Det är lämpligt att koppla motorsågen till de rekommenderade fästpunkterna på säkerhetsselen.

De kan sitta på mittpunkten (fram eller bak) eller på sidorna.

När det är möjligt, koppla motorsågen till den bakre mittpunkten för att förhindra att den kommer i kontakt med linorna och se till att vikten stöds på mitten, mot ryggradens nedre del.

Under en förflyttning av motorsågen från en fästpunkt till en annan rekommenderas det att operatörerna ser till att den fästs till en ny position innan den hakas loss från den föregående fästpunkten.

Användning av en motorsåg i ett träd

En analys av olyckorna med de här motorsågarna under beskärningar av träd visar att den huvudsakliga orsaken är en felaktig användning av motorsågen med en enda hand. I det flesta olycksfall har operatörerna inte tillämpat en säker arbetsställning som gör att motorsågen kan hållas med bägge händer.

Det vill säga att det skapar en risk för kroppsskada som beror på:

- att motorsågen inte kan hållas stadigt vid ett backslag,

• en förlorad kontroll av motorsågen vilket ökar möjligheten att komma i kontakt med linorna och operatörens kropp (speciellt vänster hand och arm) och
• en förlorad kontroll som beror på en osäker arbetsställning och som orsakar en kontakt med motorsågen (oavsiktlig rörelse under motorsågens funktion).

Säker arbetsställning för en användning med bägge händer

För att operatörerna ska kunna hålla motorsågen med bägge händer, som allmän regel, är det lämpligt att de står i en säker arbetsställning när de sätter igång motorsågen.

• vid höften under skärning av horisontella delar,
• vid solarplexus under skärning av vertikala delar,

När operatören arbetar nära vertikala stammar med låga sidokrafter på arbetsställningen är det möjligt att han/hon måste stödja sig för att hålla en säker arbetsställning.

När operatörerna ställer sig på avständ från stammen måste de ta några steg för att annullera eller neutralisera de ökade sidokrafterna, till exempel genom att ändra riktning på huvudlinan med hjälp av en extra förankringspunkt eller använda en platt sele som kan regleras direkt från säkerhetsselen till en extra förankringspunkt.

Att uppnå en stabil arbetsställning kan underlättas med hjälp av ett stöd som tillfälligt skapas med en sele och en ring i vilken foten placeras.

Start av motorsågen i ett träd

Under starten av motorsågen i ett träd ska operatören:

a) aktivera kedjans broms innan starten,
b) hålla motorsågen antingen på vänster eller höger sida om kroppen innan starten, det vill säga:
1) på vänster sida, håll motorsågen med vänster hand i det främre handtaget och på avständ från kroppen medan du drar i startvajern med höger hand eller

2) på höger sida, håll motorsågen med höger hand i det främre handtaget och på avständ från kroppen medan du drar i startvajern med vänster hand eller.

Det är bäst att kedjebromsen alltid hålls kopplad innan motorsågen i funktion släpps hängande till den platta selen. Det rekommenderas att operatörerna alltid kontrollerar att motorsågen har tillräckligt med bränsle innan betydande kapningar inleds.

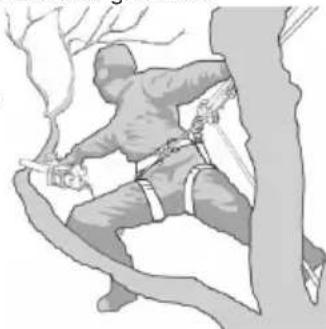

Användning av motorsågen med en enda hand

Det rekommenderas att operatörerna inte använder motorsågar för beskärning med en enda hand när de står ostabilt eller föredra motorstågar istället för en handsåg för att kapa sektioner av liten diameter på ändan av grenarna.

Det är bäst att använda motorsågarna för beskärning med en enda hand endast i följande fall:

• när operatörerna inte kan inta en arbetsställning som tillåter en användning av bägge händer, och
• när det krävs att de håller sig med en hand för en säker arbetsställning och

motorsågen används med helt utsträckt kropp, vinkelrätt till och på avständ från kroppen.

Det rekommenderas att operatörerna:

• aldrig skär på ändarn av motorsågens stolpe inom backslagsområdet;
• aldrig "skär och håller" delar eller
• aldrig försöker att ta bitar när de faller.

Frigöring av en motorsåg som fastnat

Om motorsågen fastnar under kapningen ska operatörerna:

• stänga av motorsågen och fästa den på säkert sätt på den del av grenen som går från stammen till kapningen eller till en separat lina;
• dra motorsågen från riktskärets del medan grenen lyfts (vid behov):
• använda (vid behov) en handsåg eller en andra motorsåg för att frigöra motorsågen som fastnat och skära upp minst 30 cm runt motorsågen som fastnat.

Om en handsåg eller en motorsåg används för att frigöra motorsågen som fastnat ska kapningar utföras mot grenens spets (det vill säga mellan motorsågen som fastnat och grenens spets och inte mellan stammen och motorsågen som fastnat) för att förhindra att motorsågen dras med delen av grenen som skärs och att situationen ytterligare kompliceras.

4. MONTERING AV MASKINEN

VIKTIGT

Maskinen levereras med svärd och kedja bortmonterade och med bränsle- och oljetanken tomma.

WARNING!

Uppackningen och slutfö- randet av monteringen skall utföras på en plan och stabil yta, med utrymme som är tillräckligt för att flytta maskinen och emballagen med hjälp av lämpliga utrustningar.

Bortskaffandet av emballagen skall göras en- ligt gällande lokala bestämmelser.

WARNING!

Bär alltid kraftiga arbets-

handskar vid hantering av svärdet och kedjan. Var alltid väldigt försiktig vid hantering av svärdet och kedjan så att man inte utsätts för risker och påverkar maskinens effektivitet; vid tvekan så kontakta Eran återförsäljare.

Innan man monterar dit svärdet så se till att ked- jebromsen inte är i utlöst läge; detta uppnås när det främre handskyddet är helt tillbakadraget, mot maskinkroppen.

WARNING!

Utför alla arbetsuppgifter

med släckt motor.

1. MONTERING AV MOTHÄLL (om det inte redan monterats på fabriken)

- Skruva loss muttern (1) och ta bort kopplingens kåpa (2).

2. MONTERING AV STÅNG OCH KEDJA

• Skruva loss muttern och ta bort kopplingens kåpa för att komma åt drivhjulet och stångens säte (Bild 2).
• Ta bort distansbrickan av plast (1). Denna distansbricka används endast vid transport av emballerad maskin och behöver inte användas därefter (Bild 2).

• Montera stången (2) genom att föra in pinnskruven i öppningen och tryck den mot den bakre delen på maskinens huvuddel (Bild 3).

• Montera kedjan runt kedjedrivhjulet och längs svärdspåret och se till att den man respekterar drivriktningen (Bild 4); om svärdspetsen är utrustad med noshjul så se till att kedjans drivlänkar sätts ordenligt på hjulet.

• Montera tillbaka kåpan utan att dra åt muttern. Se till att sätta i de två bakre fästena riktigt i motsvarande säten.
• Se till att kedjespännartappen (3) för kopplingens hölje sitter korrekt i stångens hål. Om så inte är fallet, använd en skruvmejsel och skruva på kedjespännarskruven (5) ända tills tappen förts in ordentligt (Bild 5).
• Ingrip lämpligt på kedjespännarskruven (4) ända tills man fått rätt spänning av kedjan (Bild 4 och 5).
• Håll stången upplyft, dra åt kåpans mutter i botten med nyckeln som medföljer (Bild 6).

- Kontroll av kedjans spänning

Kontrollera kedjans spänning. Spänning är riktig om när man håller i kedjan på mitten av svärdet så hoppar inte länkarna ur spåret (Bild 7).

5. FÖRBEREDELSE AV ARBETET

1. FÖRBEREDELSE AV BRÄNSLEBLANDNING

Denna maskin är utrustad med en tvåtaktsmotor som kräver en bränsleblandning av bensin och smörjolja.

VIKTIGT

VIKITIGT Att använda enbart bensin skadar motorn vilket medför att garantin upphör att gälla.

VIKTIGT

VIKTIGT Använd endast bränsle och smörjmedel som bibehåller prestationerna och garanterar att de mekaniska enheterna varar med tiden.

- Egenskaper för bensinen

Använd endast blyfri bensin (grön) med minst 90 oktan.

VIKTIGT

VIKTIGT Grön bensin avger beläggningar i behållaren om den bevaras där i mer än 2 månader. Använd alltid färsk bensin!

Använd endast syntetisk olja av bästa kvalitet, specifik för tvåtaktsmotorer.

Hos er återförsäljare finns olja som är avsedd för denna typ av motor, som är i grad att garantera ett bra skydd.

Användning av dessa oljor gör det möjligt med en blandning på 2,5 % som består av en del olja var 40:e del bensin.

- Förberedelse och bevaring av bränsleblandningen

FARA!

Bensinen och bränsleblandningen är flamfarliga!

• Bevara bensinen och bränsleblandningen i en godkänd behållare för bränsle, på en säker plats, långt från värmekällor eller fria flammor.
• Lämna inte behållaren så att barn kan komma åt den.
• Rök inte under förberedelse av blandningen och undvik att andas in bensinångorna.

Tabellen indikerar mängden bensin och olja som skall användas för att förbereda blandningen i funktion till typen av olja som används.

Bensin Syntetisk olja 2 Takts
liter	liter	cm ^3
1	0.025	25
2	0.050	50
3	0.075	75
5	0.125	125
10	0.250	250

Vid förberedelse av blandningen:

• Häll cirka hälften av bensinen i en godkänd behållare.
• Häll på all olja, enligt tabellen.
• Fyll på med resten av bensinen.
• Stäng locket och skaka energiskt.

VIKTIGT

Bränsleblandning åldras.

Förbered inte för mycket bränsleblandning för att undvika beläggningar.

VIKTIGT

Ställ behållarna med bräns-

leblandningen och bensinen åtskilda åt och gör så att de är identifierbara så att de inte förväxlas vid användningstillfället.

VIKTIGT

Gör regelbundet rent be hål-

larna från bensinen och bränsleblandningen så att eventuella beläggningar avlägsnas.

VIKTIGT

Vid en otillräcklig blandning

ökas risken för att kolven hakar sig på grund av en för fattig blandning. Garantin upphör att gälla även när instruktionerna i den här handboken ifråga om bränslets blandning osv. inte följs.

2. PÄFYLLNING AV BRÄNSLE

WARNING!

Bensinen och ben-

sinångor är mycket brandfarliga. RISK FÖR BRÄNNSKADOR OCH OLYCKOR.

WARNING!

Öppna tanklocket försik-

tigt eftersom det kan bildas tryck inne i tan- ken.

FARA!

• Rök inte under påfyllningen och andras inte in bensinångorna.
• Fyll på bensin innan motorn startas.
• Se till att tanklocket stängs riktigt efter påfyllningen.
• Avlägsna aldrig tanklocket eller fyll på ben- sin om motorn är igång eller fortfarande är varm.
• Kontrollera att det inte finns läckor.

- Starta motorn på ett lämpligt avständ från påfyllningsplatsen.

Innan man utför påfyllningen:

• Skaka energiskt dunken med blandningen.
• Ställ maskinen plant i en stabil position med tanklocket uppåt.
• Gör rent tanklocket och området runtomkring så att man inte smutsar ner under påfyllningen.
• Oppna varsamt tanklocket för att gradvis tömma trycket. Fyll på med hjälp av en tratt och undvik att fylla på tanken ända upp.

WARNING!

Tanklocket skall alltid

stän gas och skruvas åt ända in.

WARNING!

Gör genast rent alla spår av bränsleblandningen som hamnat på maskinen eller marken och starta inte motorn förrän bensinångorna har avdunstat.

3. SMÖRJNING AV KEDJAN

VIKTIGT

Använd endast specifik olja för motorsågar eller vidhäftande olja för motorsågar. Använd inte smutsig olja så att tankfiltret inte täpps till och på så vis undviker man att oljepumpen kommer till skada.

VIKTIGT

Den specifika oljan för att smörja kedjan är biologiskt nedbrytbar. An vändning av mineralolja eller olja för motorer orsakar skador på miljön.

Användning av en olja av bra kvalitet är fundamentalt för att få en effektiv smörjning av skärutrustningen; en redan använd olja eller en av dålig kvalitet påverkar och reducerar livslängden av kedjan och svärdet.

Det är lämpligt att fylla oljetanken helt och hållet (med hjälp av en tratt) var gång som man fyller på med bränsle; då oljetankens kapacitet är beräknad så att bränslet tar slut innan oljan för att på så vis se till att maskinen inte sätts i funktion utan smörjmedel.

4. KONTROLL AV MASKINEN

Innan man påbörjar arbetet så måste man:

• kontrollera att kopplingen fungerar riktigt (på friläge ska kedjan inte röra sig)
• kontrollera motorsågen varje dag eller innan den första användningen, efter ett fall eller vid en stöt för att fastställa om det finns skador eller betydande fel,
• fyll på blandningen och olja i respektive tank;

• kontrollera att det inte finns någrå lösa skruvar på maskinen och svärdet;

• kontrollera att kedjan är skarp och utan skador

• kontrollera att luftfiltret är rent;
• kontrollera att maskinens handtag och skydd är rena och torra, och rätt monterade och ordentligt fastsatta till maskinen;
• kontrollera att handtagen sitter fast ordentligt;
• kontrollera att kedjebromsen är effektiv;
• kontrollera kedjans spänning.

5. KONTROLL AV KEDJANS SPÄNNING

WARNING!

Utför alla arbetsuppgifter

med släckt motor.

Spänning är riktig om när man håller i kedjan på mit ten av svärdet så hoppar inte länkarna ur spåret (Bild 7).

• Lossa kåpans mutter med nyckeln som medföljer (Bild 5).
• Ingrip lämpligt på kedjespännarskruven (4) ända tills man fått rätt spänning av kedjan (Bild 5).
• Håll stången upplyft, dra åt kåpans mutter i botten med nyckeln som medföljer (Bild 6).

6. KONTROLL AV KEDJEBROMS

Denna maskin har ett säkerhetsbromssystem.

Kedjans broms är en anordning som utförmats för att omedelbart stanna upp kedjan vid ett backslag. I normala fall aktiveras bromsen automatiskt av tröghetskraften. Kan även aktiveras manuellt genom att trycka ner bromsspaken (vänster skydd), mot framdelen.

Denna broms kan även aktiveras manuellt genom att skjuta det främre skyddet framåt. För att friställa bromsen så dra det främre skyddet mot handtaget ända tills det klickar till.

För att kontrollera bromsens effektivitet så måste man:

• Starta motorn och tag ett stadigt grepp om handtaget med båda händerna.
• Aktivera gasreglaget för att hålla kedjan i rörelse. Tryck bromsspaken framåt med hjälp av den vänstra handens ovansida. Kedjan bör stoppas omedelbart.
• När kedjan har stoppats måste du genast släppa gasreglaget.
• Släpp bromsen.

WARNING!

Använd inte maskinen om

bromskedjan inte fungerar riktigt och kontakta er återförsäljare för nödvändig kontroll.

6. START - ANVÄNDNING - STOPP AV MOTORN

START AV MOTORN

WARNING!

Start av motorn skall ut fö- ras på åtminstone 3 meters avständ från tankningsstället.

Innan man startar motorn:

• Ställ maskinen i en stabil position på marken.
• Ta bort svärdskyddet.
• Se till att svärdet inte snuddar vid marken eller andra föremål.

- Kallstart

ANMÄRKNING

Med "kallstart" så menas start som utförs åtminstone 5 minuter efter att motorn stoppat eller efter påfyllning av bränsle.

För att starta motorn (Bild 8):

1. Se till att kedjebromsen är tillslagen (främre handskyddet skjutet framåt).
2. Ställ stoppkontakten (1) i positionen «START».
3. Aktivera starthandtaget genom att dra knoppen ned till botten (2).
4. Flödare (primer) (3) så tryck på knappen för denna 3-4 gånger för att underlätta tillförseln av bränslet.
5. Håll maskinen stadigt på marken med en hand på handtaget för att inte förlora kontrollen under starten (Bild9).

WARNING!

Om maskinen inte hålls med ett fast tag så kan motorns kraft göra att operatören tappar balansen eller att svärdet kastas mot ett föremål eller mot själva operatören.

1. Dra långsamt ut starchandtaget cirka 10-15 cm ända tills man känner på ett lätt motständ och därefter några snabba och kraftigare ryck tills den startar.

WARNING!

Linda aldrig startlinan runt

handen.

FARA!

Starta aldrig motorsågen genom att låta den falla nedåt medan du håller i startlinan. Denna metod är extremt farlig eftersom man helt förlorar kontrollen över maskinen och kedjan.

VIKTIGT

Dra inte ut linan helt och hållet så att den går sönder och låt den inte släpa längs kanten av linhjulet. Släpp sedan handtaget gradvis och undvik att linan åker tillbaka på ett kontrollerat sätt.

1. Låt vredet på choken åka tillbaka in ungefär halvvägs.
2. Dra på nytt i starchandtaget ända tills motorn startar på ett riktigt sätt.

ANMÄRKNING

Om handtaget för startlinan aktiveras flera gånger med chokereglaget inkopplat så kan det komma för mycket bränsle till motorn vilket gör att det kan vara svårt att starta. Om motorn fått för mycket bränsle så montera bort tändstiftet och dra sakta i startlinans handtag för att få bort överflödet av bränsle, torka därefter av elektroderna på tändstiftet och montera tillbaka det på motorn.

1. Så fort motorn har startat så gasa lite för att kopplar bort startgasen och återställa motorn på lågvarv.

VIKTIGT

Undvik att motorn går på högvarv med kedjebromsen tillslagen då detta kan orsaka överhettning och skada kopplingen.

1. Låt motorn gå på lågvarv i åtminstone 1 minut innan man använder maskinen.

- Varmstart

För varmstart (omedelbart efter stopp av motorn) så följ punkterna 1 - 2 - 5 - 6 - 9 i förgående procedur.

WARNING!

Följ noggrant anvisningarna i "För din säkerhet" (3.1).

Koppla alltid bort kedjebromsen genom att dra spaken mot operatören innan gasen aktiveras.

Kedjans hastighet regleras av gasreglaget (1), som finns på det bakre handtaget (2).

Aktivering av detta reglage är endast möjligt om man samtidigt trycker på gasreglagespärren (3).

Rörelse sänds från motorn till kedjan genom koppling till centrifugerande krafter som hindrar att kedjan rör sig när motorn går på lågvarv.

WARNING!

nvänd inte maskinen om

kedan rör sig med motorn på minimiläget. I detta fall ska du kontakta din återförsäljare.

En korrekt arbetshastighet uppnås med gasreglaget (1) helt intryckt.

VIKTIGT

Under de första 6-8 timmarnas maskindrift så maximalt varvtal.

För att stoppa motorn:

• Släpp gasreglaget (1) och låt motorn gå på lågvarv under några sekunder.
• Ställ stoppkontakten (4) i position «STOP».

WARNING!

Efter att ha ställt gasreglaget på lågvarv kan det ta någon sekund innan kedjan stoppas.

VIKTIGT

Om maskinen inte stängs av, aktivera startern för att orsaka ett stopp av motorn pga för mycket bensin och kontakta omedelbart återförsäljaren för att kontrollera orsaken till problemet och utföra nödvändiga reparationer.

7. ANVÄNDNING AV MASKINEN

VIKTIGT

Kom alltid ihåg att en motorsåg som används felaktigt kan störa omgivningen och förstöra miljön.

För respekt av andra och för miljön så:

• Undvik att använda maskinen i miljöer och på tid punkter då man kan störa.
• Följ noggrant lokala bestämmelser för bortförskaffande av material som finns kvar efter klippningen.
• Följ lokala bestämmelser noggrant för bortförskaffande av olja, trasiga delar och andra en heter som kan förstöra miljön.
• Under arbetet så kommer en viss kvantitet olja hamna i miljön som är nödvändig för smörjning av kedjan, på grund av detta så använd endast biologiskt nedbrytbar olja.
• För att undvika risk för brand så lämna inte maskinen med varm motor bland blad eller torkat gräs.

WARNING!

Bär lämplig klädsel under arbetet. Er återförsäljare kan ge er information gällande mest lämplig säkerhetsutrustning för att förebygga olyckor och för att garantera säkerheten under arbetet. Grip inte om handtagen med ett konstant eller för högt tryck.

• En längre användning av motorsågen utsätter användaren för vibrationer och kan leda till sjukdomen "vita fingrar". Bär handskar och håll händerna varma för att minska den här risken. Vid symtom för "vita fingrar", kontakta omedelbart en läkare. De kan vara: stickningar, nedsatt känsel, smärta, nedsatt kraft, ändringar på hudfärg och tillstånd. I normala fall gäller dessa symptom fingrar, händer eller handleder. Risken öker vid låga temperaturer.

- Planera ditt arbete så att utrustningar som skapar höga vibrationer fördelas över fler dagar.

WARNING!

Användning av maskinen för fällning och kvistning kräver en specifik utbildning.

WARNING!

Under arbetet, håll motorsågen på avständ från alla kroppsdelar.

WARNING!

Skär inte under vind, då- ligt väder, dålig sikt, för låga eller höga temperaturer. Se till att det inte finns torra grenar som kan falla ner.

WARNING!

Arbeta inte inuti en trädkrona förutom om du inte utbildats för det.

1. KONTROLLER ATT UTFÖRA UNDER ARBETET

- Kontroll av kedjans spänning

Under arbetet så frigörs kedjans spänning och därmed är det nödvändigt att regelbundet kontrollera dess spänning.

VIKTIGT

VIKTIGT Under den första användningsperioden (eller efter ett byte av kedjan) måste kontrollen göras oftare på grund av kedjans sättning.

WARNING!

! VÄHNING! Arbeta inte med slak ke dja då farliga situationer kan uppstå om kedjan skulle hoppa ur spåret.

För att reglera kedjans spänning så ingrip enligt indikationerna i Kap. 5.5.

- Kontroll av oljeflöde

VIKTIGT

Använd inte maskinen utan

smörjolja! Oljetanken kan vara nästan tom när bränslet tagit slut. Se till att fylla på med olja i tanken var gång som påfyllning utförs av motorkedjesågen.

WARNING!

Se till att svärdet och ked-

jan är riktigt placerade när man kontrollerar oljeflödet.

Starta motorn och håll den på ett medelvarvtal och kontrollera så att kedjeoljan sprids ut enligt indikationen i skissen (Bild 11).

Så kan oljeflödet till kedjan regleras genom att med hjälp av en skruvmejsel skruva på skruven (1 eller 1a) för inställning av pumpen som sitter nere på maskinen (Bild 11).

2.ANVÄNDNINGSINSTRUKTIONER OCHSÄGTEKNIK

Innan man skall utföra ett arbete med att fälla eller kvista för första gången så är det lämpligt att träna sig på stubbar på marken eller fastspända på bock, så att man får kännedom om maskinen och lämplig teknik för att såga.

WARNING!!

Stäng omedelbart av motorn om kedjan blockeras under arbetet. Var alltid försiktig med backslag (kickback) som kan uppstå om stången kommer i kontakt med ett hinder.

Ett backslag uppstår när kedjans ända kommer i kontakt med ett hinder eller när trävirket klämmer och blockerar kedjan under skärningen.

En sådan kontakt på ändan av kedjan kan or- saka en mycket snabb stöt i motsatt riktning och trycker styrstången uppåt och mot opera- tören, som när kedjan blockeras längs stång- ens övre del. I de båda fallen kan ett backslag medföra att du tappar kontrollen över motor- sågen med möjliga allvarliga konsekvenser.

WARNING!

- Innan du fortsätter, läs igenom avsnittet "För din säkerhet". Vi rekommenderar att först övar på små stammar. Det gör också att du lär dig hur motorsågen fungerar.

- Följ alltid säkerhetsnormerna. Motorsågen ska endast användas för att skära trä. Det är förbjudet att skära andra typer av material. Vibrationer och backslag är olika och säkerhetskraven respekteras inte. Använd inte motorsågen som hjälp för att lyfta, flytta eller bryta föremål eller för att blockera den på fasta stöd. Det är förbjudet att tillämpa verktyg eller anordningar till motorsågens kraftuttag förutom de som anges av tillverkaren.

- Det är inte nödvändigt att trycka under skärningen. Tryck bara lätt om motorn står på maximalt varvtal.

- Om kedjan fastnar i skärningen försök inte att dra ut den med kraft utan använd en kil eller en hävarm.

- Släck motorsågen och vänta tills den står helt still när ett hinder påträffas mellan de- len som ska kapas och motorsågen. Bär skyddshandskar och avlägsna hindret. Om du måste ta bort kedjan, följ instruktionerna i kapitlet gällande monteringen av motorså- gen. Efter att hindret tagits bort och kedjan monterats tillbaka måste ett test utföras. Om vibrationer eller mekaniska ljud uppstår un- der testet, avbryt arbetet och kontakta din återförsäljare.

- Användning av mothållet (om förutsett) (Bild 12)

1. Sätt mothållet i stocken och utsätt mothållet för tryck och låt motorsågen utföra en bågrörelse så att svärdet tränger in i trät.

2. Upprepa detta flera gånger och om det är nödvändigt så flyta mothållets stödpunkt.

• Kvistning av ett träd (Bild 13)

WARNING!

Se till att området där

kvistarna trillar ner är fritt.

WARNING!

För beskärningar på höjd,

med hjälp av en lina och en säkerhetssele, följ noggrant anvisningarna i "För din säkerhet" (3.1).

WARNING!

• Arbeta inte på ostabila underlag eller på stegar med stift.
  • Sträck dig inte för långt.

• Skär aldrig ovanför axlarna.

• Ställ er på motsatt sida än kvisten som skall kapas.

• Börja med kvistarna längst ned och fortsätt uppåt.
• Kapa kvisten uppifrån och ned så att svärdet inte fastnar.

• Fällning av ett träd (Bild 14)

WARNING!

Vid lutning så måste man arbeta längst ned på trädet och se till att det fallande trädet inte kan orsaka skador om det skulle börja rulla.

1. Försäkra Er om i vilken riktning trädet faller med hänsyn till vind, trädets lutning, position av tjockare grenar, och var efterarbetet bäst kan utföras efter fällningen.
2. Området runt trädet skall vara fritt och se till att ha bra stöd för fötterna.
3. Förbered en reträttväg som är fri från hinder; reträttvägarna skall förberedas cirka 45° i motsatt riktning än trädets fallriktning och skall göra det möjligt för operatören att fly till en säker plats med ett avständ på cirka 2,5 gånger höjden av trädet som skall fällas.
4. Gör ett riktskär på cirka en tredjedel av trädets diameter på trädets fallsida.
5. Såga trädet från andra sidan strax ovan riktskäret genom att lämna kvar en brytmån (1) på cirka 5-10 cm.
6. Utan att dra ut svärdet så minska gradvis bryt-månens tjocklek ända tills trädet faller.
7. Vid speciella förhållanden eller vid dålig stabilitet så kan fällningen kompletteras genom att föra in fällkilar (2) i den motsatta riktningen än fällriktningen och genom att slå på kilarna med en hammare ända tills trädet faller.

• Kvistning efter fällning (Bild 15)

WARNING!

Var uppmärksam på var kvistarna stöder mot marken, om de är i spänning, vilken riktning kvisten kan inta vid kapningen och om trädet kommer att ligga stabilt efter att kvisten kapats.

1. Observera riktningen som kvisten sitter i stammen.
2. Utför ett inledande sågsnitt från den sida där den böjs och avsluta med att kapa från motsatt sida.

- Kapning av en stock på marken (Bild 17)

Såga till cirka hälften av stockens diameter och vrid sedan på stocken och slutför sågningen från den motsatta sidan.

• Kapning av en upplyft stock (Bild 18)

1. Om kapningen sker på kanten utanför stöden (A), så skär en tredjedel av diametern nedifrån och avsluta arbetet ovanför.
2. Om kapningen sker mellan två stödpunkter (B), så skär en tredjedel av diametern uppifrån och avsluta därmed arbetet nedifrån.

3. NÄR ARBETET AVSLUTATS

När arbetet avslutats:

• Så stoppa motorn enligt tidigare indikationer (Kap. 6).
• Vänta tills kedjan har stoppat och låt maskinen kylas ner.
• Lossa stångens fästmutter för att minska kedjans spänning.
• Ta bort alla spår av spån eller olja från kedjan.
• Vid en kraftig nedsmutsning eller hartsbeläggningar, montera ner kedjan och placera den några timmar i en behållare med ett specifikt rengöringsmedel. Skölj sedan kedjan med rent vatten och behandla med antikorrosionsmedel innan den monteras på maskinen.
• Montera svärdets skydd innan maskinen läggs undan.

WARNING!

Låt motorn kallna innan ma skinen ställs inomhus. För att minska brandrisken så gör rent maskinen från rester från sågspån, grenar, blad eller fett; lämna inte rester inomhus.

8. UNDERHÅLL OCH FÖRVARING

WARNING!

För er egen och andras

sä ker het:

• Ett korrekt underhåll är fundamentalt för att kunna bibehålla maskinens effektivitet och säkerhet under användningen.
• Se till att muttrar och skruvar är åtdragna för att alltid ha en maskin med säkra funktionsförhållanden
• Använd aldrig maskinen med utslitna eller skadade delar. Trasiga delar måsta bytas ut, aldrig repareras.
• Använd endast originalreservdelar. Delar av annan kvalitet kan skada maskinen och påverka säkerheten.

WARNING!

Vid underhållsarbete:

• Ta bort tändstiftets kåpa.
• Vänta tills motorn har svalnat ordentligt.
• Använd skyddshandskar vid arbete med svärdet och kedjan.
• Håll skydden monterade på svärdet utom vid arbeten på själva svärdet eller kedjan.
• Häll inte ut olja, bensin eller annat miljöförstörande material.

CYLINDER OCH LJUDDÄMPARE (Bild 19)

För att minska risken för brand så gör ofta rent flänsarna på cylindern med tryckluft och ta bort sågspån, grenar, löv och annat skräp runt omkring ljuddämparen.

STARTAPPARAT

För att undvika överhettning och skador på motorn så skall kylsystemet för luftintag alltid hållas rent och fritt från sågspån och skräp.

Startlinan skall bytas ut vid minsta utslitning.

KOPPLINGSTRUMMA (Bild 20)

Håll kopplingstrumman ren från sågspån och skräp genom att ta bort skyddet (som i kap. 4.1) och montera sedan tillbaka det korrekt när åtgården har slutförts. Var 30:e timma cirka så skall kopplingstrummans lager smörjas hor er återförsäljare.

KEDJEBROMS

Kontrollera regelbundet att kedjebromsen är effektiv och att bromsbanden som spänns runt kopplingstrumman i metall är hela genom att ta bort skyddet (som i kap. 4.1) och montera sedan tillbaka det korrekt när åtgärden har slutförts.

Bandet skall bytas ut när tjockleken vid den punkt som den kommer i kontakt med kopplingstrumman minskat till cirka hälften av den vid de två ändarna, som inte utsätts för utslitning.

SÅGKEDJEDRIVHUL

Kontrollera regelbundet drivhjulets skick hos er återförsäljare och byt ut det när slitaget överstiger de godkända gränserna.

Montera inte dit en ny kedja med gammalt drivhjul eller tvärtom.

SMÖRJNINGSHÅL (Bild 21)

Ta regelbundet bort skyddet (som i kap. 4.1), montera bort svärdet och kontrollera att smörjningshålen på maskinen (1) och på svärdet (2) inte är tilltäpptta.

KEDJEFÅNGARE

Denna anordning är en viktig säkerhetsanordning då den håller tillbaka kedjan om den skulle gå sönder eller hoppar av.

Kontrollera anordningen regelbundet och se till att den repareras om den är trasig.

ÅTDRAGNING

Kontrollera regelbundet att alla skruvar och muttrar är åtdragna och att handtagen sitter fast ordentligt.

RENGÖRING AV LUFTFILTRET (Bild 22)

VIKTIGT

Rengöring av luftfiltret är be-

ty delsefullt för en bra funktion och varaktighet av maskinen. Arbeta inte utan filter eller med ett trasigt filter, detta kan orsaka skador på motorn för alltid.

Rengöringen skall utföras var 15:e arbet stimma.

För att göra rent filtret:

• Skruva loss knoppen (1).
• Ta bort skyddet (2) och filterelementet (3).
• Slå lätt på filterelementet (3) för att avlägsna smuts och gör vid behov rent det med tryckluft på lågt tryck.

VIKTIGT

Filterelementet (3) ska aldrig

tvättas utan alltid bytas ut om det är för smutsigt eller trasigt.

• Sätt tillbaka filterelementet (3) och locket (2).
• Skruva tillbaka knoppen (1).

Tändstiftet kan kommas åt genom att ta bort luft-filtrets lock.

Man skall regelbundet ta bort tändstiftet och göra rent det genom att ta bort beläggningar med en metallborste.

Kontrollera och återställ ett korrekt avständ mellan elektroderna.

Montera tillbaka tändstiftet och skruva åt ända in med nyckeln som medföljer.

Tändstiftet skall bytas ut mot ett med samma egenskaper om det skulle finnas brända elektroder eller förstörd isolering och i vilket fall som helst var 100:e funktionstimme.

REGLERING AV FÖRGASARE

Förgasarna regleras i fabriken så att maximala prestationer skall uppnås under användningen och som avger minimalt med giftig avgas i enlighet med gällande standarder.

Vid dåliga prestanda så kontrollera först och främst så att kedjan löper fritt och att svärdspåren inte är deformerade, därefter så vänd er till återförsäljaren för en kontroll av förgasaren och motorn.

- Justering av tomgång

WARNING!

Kedjan ska inte röra sig

med motorn på minimiläget. Om kedjan rör sig med motorn på minimiläget, kontakta din återförsäljare för en korrekt reglering av mo torn.

SKÄRPNING AV KEDJAN

WARNING!

På grund av säkerhetsskäl

och effektivitet så är det mycket viktigt att sågdelarna är ordentligt skarpa.

Skärpning är nödvändigt när:

• Sågspånet liknar damm.
- Det krävs mer kraft vid sågning.
- Sågningen inte är rätlinjig.
• Vibrationerna ökar.
- Konsumtionen av bränsle ökar.

WARNING!

Om kedjan inte är tillräck-

ligt vass kan risken för bakslag (kickback) öka.

Om arbetet för skärpning lämnas till en serviceverkstad så kan detta utföras med avsedd utrustning som försäkrar att minsta möjligt med material tas bort och en konstant skärpning av skärutrustningen.

Att utföra skärpningen själv av kedjorna utförs med hjälp av en fil med rund sektion där diametern är specifik för varje kedjetyp (se "Tabell för underhåll av kedja"), och kräver god kännedom och erfarenhet så att inte skärutrustningen kommer till skada. För att skärpa kedjan (Bild 25):

Tabell för underhåll av kedja

WARNING!

Information gällande kedjans egenskaper och det typgodkända svärdet för

denna maskin indikeras i "Eg-försäkran om överensstämmelse" som medföljer själva maskinen. På grund av säkerhetsskäl så skall inga andra typer av kedjor eller svärd användas.

Tabellen återger information gällande filning av olika typer av kedjor utan att detta representerar möjligheten att använda andra kedjor än en typgodkända.

Sågkedjedelning Drivlänksbredd (a) Diameter för fil (d)
tum	tum	mm	tum	mm
3/8	0,025	0,64	5/32	4,0
1/4	0,025	0,64	5/32	4,0

• Stäng av motorn, och friställ kedjebromsen och blockera svärdet fast i lämplig klämma och se till att kedjan kan löpa fritt.
  – Spänn kedjan om den skulle vara för slak.
• Sätt dit filen i den avsedda mallen och sätt sedan filen vid skärtänderna och ha en konstant lutning beroende på profilen av skärtänderna.
• Ta endast några tag med filen, enbart framåt och upprepa ingreppet på alla skärtänder och i samma riktning (höger eller vänster).
• vänd på svärdet i klämman och upprepa ingreppet på resten av skärtänderna.
• Kontrollera att drivlänken inte sticker ut utanför instrumentet och slipa bort eventuella överskott med en plattfil, genom att runda av profilen.
• Efter filningen så ta bort alla spår efter slipningen och all damm och smörj kedjan i oljebad.

Kedjan skall bytas ut när:

• Skärlängden reduceras till 5 mm eller mindre;
• det är för mycket spelrum för länkarna på ni- tarna.

För att undvika en ojämn utslitning av svärdet så är det lämpligt att detta regelbundet vänds.

För att bibehålla svärdet effektivt så måste man:

• Smörj lagren på noshjulet (om det ingår) med en smörjspruta.
• Gör rent svärdets spår med den avsedda skrapan (kommer inte med vid leverans).
  – Gör rent smörjhålen.
• Med en plattfil så fila bort överskott och jämna ut eventuella ojämnheter mellan spåren.

Svärdet skall bytas ut när:

• när skärdjupet är mindre än höjden av drivlänkarna (som aldrig skall snudda vid botten;
• när spårets inre väggar är så utslitna att de gör så att kedjan lutar på sidan.

EXTRAORDINÄRA INGREPP

De underhållsingrepp som inte innesluts i denna bruksanvisning får endast utföras av er återförsäljare.

Ingrepp som utförs vid en olämplig struktur eller av ej kvalificerade personer medför att all slags garanti upphör att gälla.

FÖRVARING

Då ett arbetspass avslutats så gör noggrant rent maskinen från damm, reparera eller byt ut defekta delar.

Maskinen skall förvaras på en torr plats, skyddad från häftiga väderleksombyten och med svärdskyddet korrekt monterat.

Om maskinen inte skall användas på minst 2-3 månader så måste man vidta vissa åtgärder för att undvika svårigheter vid återupptagandet av arbetet eller så att det inte uppstår permanenta skador på motorn.

- Magasinering

Innan man ställer undan maskinen:

• Gör rent motorsågen och utför underhåll innan den ställs undan.
• Skruva loss muttern, montera ner käpan och ta bort kedjan och stängen.
• Töm oljetanken, fyll på ungefär 100-120 cm³ rengöringsmedel och sätt tillbaka pluggen.
• Montera tillbaka käpan utan att dra åt muttern. Se till att sätta i de två bakre fästena riktigt i motsvarande säten.
• Starta maskinen och håll motorn igång tills allt rengöringsmedel tagit slut.
• Ställ motorn på tomgång och låt maskinen vara igång tills allt bränsle tagit slut i tanken och i förgasaren.
• Ta bort tändstiftet när maskinen är kall.
• Häll en tesked olja (ny) för tvåtaktsmotorer, i hålet på tändstiftet.
• Dra flera gånger i starchandtaget för att distribuera olja i cylindern.
• Montera tillbaka tändstiftet med kolven på den yttersta övre punkten (syns från skåran på tändstiftet när kolven är i maximal bana).

- Återuppta arbetet

När man på nytt tar maskinen i funktion:

• Ta bort tändstiftet.
• Aktivera starchandtaget några gånger för att få bort överflöd av olja.
• Kontrollera tändstiftet enligt beskrivningen i kapitel "Kontroll av tändstiftet".
• Förbered maskinen enligt indikationerna i kapitel "Förberedelse av arbetet".

9. FELSÖKNING

FEL MÖJLIG ORSAK ÅTGÄRD

1) Motorn startar inte eller så stoppar den	– Felaktig startprocedur– Tändstiftet är smutsigt eller så är avständet mellan elektroderna felaktigt– Tilltäppt luftfilter– Problem med förgasaren	– Följ instruktionerna (se kap. 6)– Kontrollera tändstiftet (se kap. 8)– Gör rent och/eller byt ut filtret (se kap. 8)– Kontakta er återförsäljare
2) Motorn startar men med lite effekt	– Tilltäppt luftfilter– Problem med förgasaren	– Gör rent och/eller byt ut filtret (se kap. 8)– Kontakta er återförsäljare
3) Motorn fungerar oregelbundet eller så har den ingen effekt	– Tändstiftet är smutsigt eller så är avständet mellan elektroderna felaktigt– Problem med förgasaren	– Kontrollera tändstiftet (se kap. 8)– Kontakta er återförsäljare
4) Motorn avger för mycket rök	– Felaktig komposition av blandningen– Problem med förgasaren	– Förbered blandningen enligt instruktionerna (se kap. 5)– Kontakta er återförsäljare
5) Det kommer inte ut någon olja	– Dålig kvalitet på oljan– Smörjningshålen är tilltäpptta	– Töm tanken, rensa den och ledningarna med rengöringsmedel och byt ut oljan– Rengör

10. TILLBEHÖR

Tabellen innehåller en lista över alla möjliga kombinationer mellan stång och kedja, med en indikation av de som används på varje maskin, markerade med symbolen “*”.

WARNING!

! VARNING! Med tanke på att valet, tillämpningen och användningen av stången och kedjan som skall monteras för de olika typerna av användning görs av användarna på eget omdömme, skall dessa även ansvara för föl-

jande skador som beror på detta. Vid tvivel eller om du inte känner till anvisningarna för varje stång och kedja, kontakta din å terförsäljare eller en specialiserad trädgårdsförening.

Användningen av stång- och kedjekombinationer som inte godkänts minskar säkerheten och maskinens originella prestanda, kan skada maskinen och leda till fara för användaren och andra personer.

Kombinationer av stång och kedja

Steg STÄNG		KEDJA		Modell
Tum	LängdTum / cm	RännansBreddTum / mm	Kod	Kod	SPR 255A 305	SPR 255 CA 305 C
3/8"	10" / 25 cm	0,050" / 1,27 mm	OREGON100SDEA041	OREGON91PX040X91P040X	*
3/8"	12" / 30 cm	0,050" / 1,27 mm	OREGON120SDEA041	OREGON91PX045X91P045X	*
1/4"	10" / 25 cm	0,050" / 1,27 mm	QIRUIAT10-50	LONGERE1-25AP060T		*

***

Değerli Müşterimiz,

SV • Innehållet och bilderna i denna användarhandbok har framställts för ST. S.p.A. och skyddas av upphovsrätt – all form av reproduktion eller ändring, även partiell, som inte auktoriserats är förbjuden.
