BRUGSANVISNING APR 25 C ALPINA

DANSK - Oversættelse af den originale brugsanvisning DA

Vi takker Dem for valget af vores produkt, og vi håber, at brugen af denne nye maskine – kædesaven - giver Dem gode resultater og lever op til Deres forventninger. Denne manual er udformet således, at De kan blive fortrolig med maskinen og anvende den på en sikker og effektiv måde. Glem ikke, at manualen er en del af maskinen. Opbevar den, således at der nemt kan indhentes oplysninger heri. Såfremt maskinen videresælges eller udlånes, skal manualen udleveres til den nye ejer.

Denne nye maskine er designet og konstrueret i overensstemmelse med de gældende normer og er derfor pålidelig og driftsikker, såfremt den anvendes under overholdelse af anvisningerne i denne manual ("tilladt brug"). Al anden brug eller manglende overholdelse af sikkerhedsforskrifterne vedrørende brug, vedligeholdelse og reparation betragtes som "ukorrekt brug" og medfører bortfald af garantien. Endvidere bortfalder fabrikantens ansvar; operatøren er således ansvarlig for udgifterne som følge af skader eller kvæstelser på sig selv eller andre personer.

Der kan være mindre forskelle mellem oplysningerne i denne manual og Deres maskine, idet vi konstant forbedrer vores produkter. Oplysningerne i denne manual kan ændres uden forudgående meddelelse herom og uden, at fabrikanten har pligt til at bekendtgøre opdateringerne. De karakteristika, der er væsentlige for sikkerhed og funktion, forbliver dog uændret. I tvivlstilfælde bedes De rette henvendelse til Deres forhandler. God arbejdslyst!

ADVARSEL!

Denne specialmotorsav er projekteret specifikt til pleje af træer og skal derfor anvendes af en kvalificeret bruger, der anvender sikkert og nøje projekteret arbejdsudstyr. Denne motorsav kan kun anvendes til pleje af træer og med overholdelse af ovennævnte betingelser. Generelt betjenes den med begge hænder som en traditionel motorsav. Visse nationale normer kan begrænse brugen.

INDHOLDSFORTEGNELSE

1. Identifikation af hovedkomponenter 2
2. Symboler.... 3
3. Sikkerhedsforskrifter 4
4. Samling af maskinen....9
5. Forberedelse til arbejdet 10
6. Start - Anvendelse - Standsning af motoren 12
7. Anvendelse af maskinen.... 13
8. Vedligeholdelse og opbevaring 15
9. Fejlfinding.... 19
10. Tilbehør.... 19

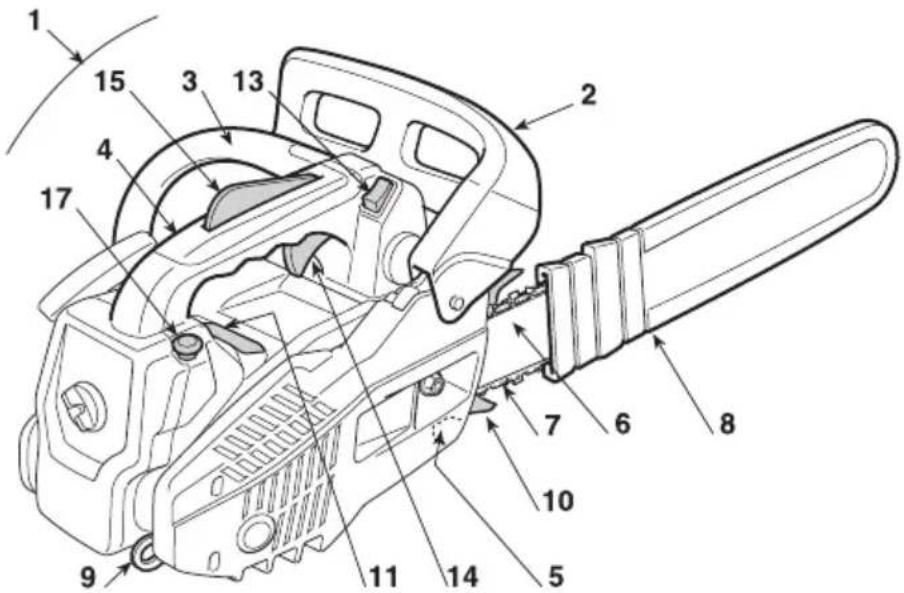

1. IDENTIFIKATION AF HOVEDKOMPONENTERNE

VIGTIGSTE KOMPONENTER

1. Motorenhed
2. Forreste skærm til beskyttelse af hånden
3. Forreste håndtag
4. Bagerste håndtag
5. Kædestopper-stift
6. Sværd
7. Kæde
8. Skede
9. Fastgørelse af rem
10. Harpun (findes ikke i alle modeller)
11. Identifikationsskilt

1. Afbryder til motor
2. Hastighedsregulator
3. Låseknap til hastighedsregulator
4. Startgreb
5. Starter

6. Primer

7. Dæksel til brændstoftank

8. Dæksel til olietank (smøreolie til kæden)
9. Låg til luftfilter

IDENTIFIKATIONSSKILT

1. Lydeffektniveau
2. Overensstemmelsesmærkning
3. Konstruktionsmåned/år
4. Type af maskine
5. Serienummer
6. Fabrikantens navn og adresse
7. Varenummer
8. Antal emissioner

Eksemplet af overensstemmelseserklæringen findes på den næstsidste side i brugsanvisningen.

Maksimale værdier for støj og vibrationer [1]
Lydtryk ved brugerens ører- Usikkerhed ved målingen	dB(A) dB(A)	91 3
Målt lydeffekt- Usikkerhed ved målingen	dB(A) dB(A)	106,5 3
Garanteret lydeffekt dB(A 110
Vibrationsniveau)- Forreste håndtag- Bagerste håndtag- Usikkerhed ved målingen	m/sec ^2 m/sec ^2 m/sec ^2	5,6 7,9 1,5
TEKNISKE DATA		SPR 255 A 305	SPR255C A 305 C
Motor (encylindret, 2 takts) - slagvolumen cm	^3	25,4 25,4
Blanding (benzin / olie) % 40 = 2,5 % 40 = 2,5 %
Effekt kW 0,9 0,9
Tyk kæde	mm	0,050" / 1,27 mm	0,050" / 1,27 mm
Omdrejningstal i minimum	^1/min	< 3000 - 3500	< 3000 - 3500
Max. omdrejningstal tilladt uden belastning med monteret kæde	^1/min	11000	11000
Brændstofstankens kapacitet	cm ^3	200	200
Specifikt forbrug ved max. effekt	g/kWh	560	560
Olietankens kapacitet	cm ^3	140	140
Antal tænder/deling på kædehjul		6T / 3/8	8T / 1/4
Klippelængde	mm	220 / 270	235
Vægt (med tom tank)	kg	3,2	3,2
Maksimal hastighed kæde	m/s	21	18,6

[1] ADVARSEL! Vibrationsniveauet kan ændre sig afhængigt af brugen af maskinen og dens udstyr, og niveauet kan være højere end det oplyste. Det er nødvendigt at fastlægge sikkerhedsforanstaltningerne til beskyttelse af brugeren. De skal være baseret på et skøn af belastningen som følge af vibrationerne ved den konkrete brug. I denne forbindelse er det nødvendigt at tage højde for alle funktionscyklussens faser; eksempelvis slukning eller funktion uden produkt.

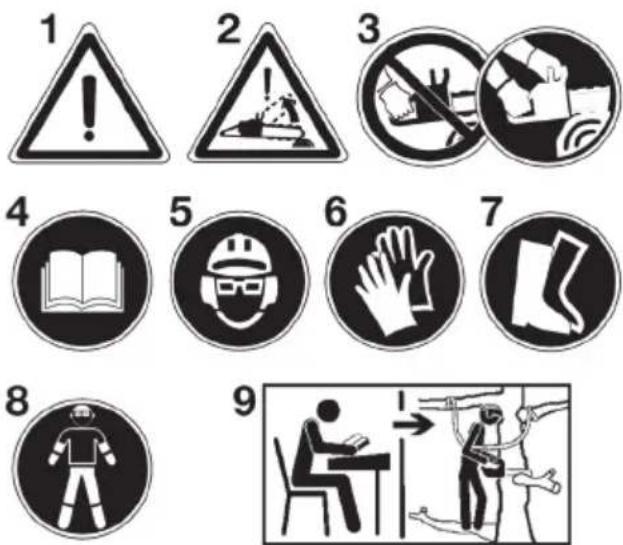

2. SYMBOLER

1) Advarsel: Læs og overhold alle anvisningerne.
2) Advarsel: Fare for tilbageslag!
3) Hold fast i motorsaven med begge hænder.
4) Læs brugsanvisningen inden brug af denne maskine.
5) Bær hjelm, sikkerhedsbriller og høreværn. Brugeren af denne maskinen, når denne an vendes under normale betingelser hver dag og kontinuerligt, kan udsættes for et støjniveau på 85 dB (A) eller mere.
6) Bær kraftige arbejdshandsker.
7) Bær støvler eller skridsikkert sikkerhedsfodtøj med stålsnuder.
8) Bær passende beskyttelser til fødder/ben samt hænder/arme.
9) Denne motorsav må kun anvendes af kvalificerede brugere, der har kendskab til vedligeholdelse af træer (se Brugsanvisning).

SIMBOLER PÅ MASKINEN (findes kun i nogle modeller)

11

11) Blandingstank

15

15) Starter

• a) startprocedure med kold motor
• b) startprocedure med varm motor
• c) kørsel

12

12) Tank for kædeolie

13

13) Afbryder til motor

• Motoren starter, när afbryderen er i position «|».
• Motoren afbrydes øjeblikkeligt, när afbryderen drejes til position «O».

16

16)

Kædebremse (symbol- let (O) angiver retning- gen for brems- sens udløsning)

17

17)

Oliepumpens regu-

• Hvis pinden drejes med en skruetrækker i pilens retning mod »MAX« positionen, tilføres olien i større mængder til kæden.
• Hvis pinden drejes mod »MIN« positionen, tilføres mindre mængder.

14

14) Justering for karburator

L = justering for blanding - lav hastighed H = justering for blanding - høj hastighed T - IDLE - MIN = justering af tomgangsha-stighed

19

19) Primer

18

18)

Køreretning for kæden

3. SIKKERHEDSFORSKRIFTER

TILLADT BRUG/IKKE TILLADT BRUG

Denne motorsav er projekteret til udelukkende at blive anvendt af en kvalificeret bruger til beskæring og skæring af trækrone på træer med høj stamme, til klipning af buske, stammer eller træ - bjælker med en diameter, der afhænger af sværdets længde. Den kan kun anvendes til savning af træ. Alle andre former for brug er ikke tilladt. ENDVIDERE MÅ DEN KUN ANVENDES TIL PLEJE AF TRÆER AF KVALIFICEREDE BRUGERE.

I forbindelse med brug af motorsaven skal brugeren anvende personlige værnemidler i overensstemmelse med anvisningerne i brugsanvisningen og etiketterne på motorsaven. Sikkerhedsnor merne og henvisningerne vedrørende brug og vedligeholdelse i denne brugsanvisning er også en del af anvisningerne vedrø -rende brug. Motorsavens bruger og vedligeholdelsespersonalet skal have kendskab til denne brugsanvisning. Der må kun anvend des originale reservedele, eller reservedele, som er godkendt af producenten (sværd, kæde, tændrør) og de autoriserede kombinationer af sværd/kæde, der er angivet i brugsanvisningen.

Brugeren bærer ansvaret for ulykker, der skyldes ikke tilladt brug og/eller en uautoriseret ændring i motorsavens konstruktion. Det er ikke producentens ansvar!

Motorsaven må kun anvendes udendørs.

Resterende risici

Selv om motorsaven anvendes i overensstemmelse med anvis - ningerne, er der altid en resterende risiko som ikke kan fjernes. Afhængigt af motorsavens type og konstruktion findes der følgende resterende potentielle risici:

• kontakt med kædens udækkede tænder (risiko for skæring).
• adgang til den roterende kæde (risiko for skæring).
• brat og pludselig bevægelse af sværdet (risiko for skæring).
• løsrivelse af kædens dele (skæring/risiko for skader).
• løsrivelse af dele af stykket, der skal skæres.
• indånding af partikler fra stykket, der skal skæres, samt udstød ningsos fra benzinmotor.
• hudkontakt med brændstof (benzin/olie).

- tab af høreevne i tilfælde af arbejde uden brug af høreværn/ørepropper.

A) ALMENE RÅD

1) Læs betjeningsvejledningen omhyggeligt. Bliv fortrolig med maskinens betjening og dermed selve brugen af maskinen. Lær at slukke hurtigt for maskinen.

2) Lad aldrig børn eller personer, som ikke har det nødvendige kendskab til maskinen, bruge den. Der kan lokalt være fastsat en minimum aldersgrænse for brug af hækkeklippere.

3) Maskinen må ikke anvendes af mere end én person.

4) Brug aldrig maskinen:

• med personer, specielt børn, eller dyr i nærheden;
• hvis brugeren føler sig træt eller utilpas, eller hvis brugeren har indtaget lægemidler, euforiserende stoffer, alkohol eller andre stoffer, som kan påvirke hans eller hendes reflekser eller opmærksomhed;
• hvis brugeren ikke er i stand til at holde fast i maskinen med begge hænder, og/eller hvis brugeren ikke kan gå stabilt og med benene i balance under arbejdet.

5) Vær opmærksom på, at brugeren er ansvarlig for de ulykker, der måtte påføres andre personer eller deres ejendom.

B) FORBEREDELSE

1) Under arbejdet skal man bære en hensigtsmæssig på -klædning, som ikke skal være til gene for brugeren.

• Bær modstandsdygtigt og stramtsiddende beskyttelsestøj.
• Bær hjelm, handsker, beskyttelsesbriller, støvmasker og mod standsdygtige sko med glidsikker sål.
• Anvend høreværn for at beskytte høresansen.
• Bær ikke halstørklæder, kitler, halskæder og/eller hængende eller brede tilbehør, som kan sætte sig fast i maskinen eller i genstande eller materialer, der forefindes på arbejdspladsen.
• Langt hår skal holdes forsvarligt samlet.

2) ADVARSEL: FARE! Benzin er meget brandfarligt.

• Opbevar brændstoffet i de dertil beregnede dunke;
• ryg ikke, når De håndterer brændstoffet;
• åbn tankdækslet langsomt for gradvist at aflaste det interne tryk;
• påfyld altid brændstoffet i det fri ved hjælp af en tragt;

- fyld brændstoffet på, inden motoren startes; påfyld aldrig brændstoffet og fjern aldrig brændstoftankens dæksel, när motoren er i gang eller stadig er varm;

- start ikke motoren, hvis der er spildt brændstof, men flyt i stedet maskinen væk fra det forurenede område for at undgå brand. Vent til benzindampene er forsvundet;

- rens straks ethvert spor af brændstof, der måtte være spildt over maskinen eller på jorden;

- start aldrig maskinen på det sted, hvor påfyldningen er foregået;

- undgå kontakt mellem brændstof og tøj; skulle dette alligevel ske, skal De skifte tøj, inden De starter motoren;

3) Udskift defekte lyddæmpere.

4) Før brug af maskinen, foretag da et generelt eftersyn af maskinen, og især:

- hastighedsregulatorens og sikkerhedshåndtagets bevægelse skal være fri og ikke-tvungen. Når der gives slip på håndtagene, skal disse automatisk og hurtigt vende tilbage til neutral position;

- hastighedsregulatorens håndtag skal forblive blokeret, hvis der ikke trykkes på sikkerhedshåndtaget;

- afbryderen til motoren skal kunne flyttes uden besvær fra den ene position til den anden;

- de elektriske kabler, og især tændrørskablet, skal være hele for at undgå dannelse af gnister, og tændrørshætten skal være korrekt monteret på tændrøret;

• maskinens håndtag og beskyttelser skal være rene, tørre og solidt fastgjort til maskinen;
• kædebremsen skal være fuldstændigt velfungerende og effektiv;
• sværdet og kæden skal være korrekt monteret;
• kæden skal være korrekt strammet.
  5) Før arbejdet starter, skal man sikre sig, at samtlige beskyt telser er korrekt monteret.

C) UNDER ANVENDELSEN

1) Tænd aldrig motoren i et lukket rum; der kan opstå farlige kuliltedampe.

Sørg for passende luftudskiftning, når arbejdet udføres i grave, huler og lignende.

2) Arbejd udelukkende i dagslys eller med en god kunstig be lysning.

3) Indtag en rolig og stabil stilling i forbindelse med arbejde på jorden:

- undgå så vidt muligt at arbejde over våd eller glat jord, eller på en jordbund, der er alt for ujævn eller stejl, og som ikke sikrer brugerens stabilitet under arbejdet;

- undgå brug af ustabile stiger og paller;

- arbejd ikke med maskinen over skulderniveauet;

- løb aldrig, men gå og pas på alle ujævnheder i jorden og even tuelle hindringer;

- for bedre at søge hjælp i tilfælde af eventuelle ulykker, undgå at arbejde alene eller på alt for øde steder.

4) Når motoren startes, skal maskinen holdes fuldstændigt fast:

- start motoren mindst 3 meter væk fra det sted, hvor påfyldningen er foregået;

- tjek, at der ikke befinder sig andre personer inden for maski -nens arbejdsområde;

- ret ikke lyddæmperen og hermed udstødningsdampene mod brandfarlige materialer;

- pas på eventuel udslyngning af materiale som følge af kædens bevægelse, især när kæden støder mod hindringer eller fremmede legemer.

5) Motorens justering bør ikke ændres, og det opgivne max. omdrejningstal må ikke hæves.

6) Udsæt ikke maskinen for ovedrevne belastninger og brug ikke en lille maskine for at udføre et hårdt arbejde; brugen af hen sigtsmæssig maskine mindsker risiciene og forbedrer arbejdets kvalitet.

7) Kontrollér, at maskinens tomgangshastighed er således, at kæden ikke kan bevæge sig, og at motoren efter anvendelse af hastighedsregulatoren hurtigt vender tilbage til tomgangen.

8) Pas på, at sværdet ikke støder mod uvedkommende gen stande, og pas på eventuel udslynging af materiale som følge af kædens bevægelse.

9) Stop motoren:

- onår maskinen bliver efterladt uden opsyn; - før påfyldning af brændstof.

10) Stop motoren og fjern tændrørsledningen fra tændrøret:

- inden kontrol, rengøring eller reparation af maskinen; - efter påkørsel af evt. uvedkommende genstande, undersøg om maskinen er beskadiget og om nød vendigt reparér den, inden arbejdet genoptages;

- hvis maskinen begynder at vibrere unormalt (i så fald skal årsagen til vibrationerne straks findes og et specialiseret servicecenter skal sørge for de nødvendige undersøgelser).

- när maskinen ikke anvendes.

11) Undgå at blive udsat for støv og savsmuld fra kæden under skæringsarbejdet.

D) VEDLIGEHOLDELSE OG OPBEVARING

1) Lad bolte og skruer forblive monteret og spændt, så maskinen altid er klar til brug. Det er vigtigt for kædesavens sikkerhed og ydelse, at der foretages en regelmæssig vedligeholdelse.
2) Fyld aldrig brændstof på maskinen i et rum, hvor benzindampene kan nå enten en flamme, gnist eller stærk varme
3) Lad motoren køle af, inden De sætter maskinen i et rum.
4) For at mindske brandfaren skal motor, udstødningspotte og det rum, hvor benzinen er opbevaret, holdes fri for savsmuldsrester, kviste, blade eller overdrevent smøremiddel. Efterlad ikke kasser med opskåret materiale i et lukket rum.
5) Hvis brændstoftanken skal tømmes, bør dette gøres i det fri og med afkølet motor.
6) Bær arbejdshandsker hver gang, De foretager indgreb på skæret.
7) Kontrollér, at kæden er skarp. Alt arbejde, der involverer kæde og sværd, kræver specifik kompetence og anvendelse af specielt udstyr for at kunne udføres i henhold til korrekt faglig standard; af sikkerhedshensyn bør De kontakte Deres forhandler.
8) Af sikkerhedshensyn må en maskine med slidte eller ødelagte dele aldrig anvendes. Defekte dele bør altid ud - skiftes og ikke repareres. Brug originale reservedele. Reservedele af anden kvalitet kan beskadige maskinen og forringe sikkerheden.
9) Inden maskinen sættes på plads, bør De sikre Dem, at alle nøgler og vedligeholdelsesværktøj er fjernet.
10) Maskinen skal henstilles på en sådan måde, at den ikke kan være tilgængelig for børn!

E) TRANSPORT OG HÅNDTERING

1) Hver gang, maskinen skal flyttes eller transporteres, skal de:
- slukke motoren, vente, til kæden er standset, og fjerne tændrørshætten fra tændrøret;
- sætte skeden over sværdet;
- tage fat i maskinen udelukkende i håndtagene og rette sværdet i modsat retning i forhold til køreretningen.
2) Når maskinen transporteres med et køretøj, skal den placeres således, at den ikke kan medføre risiko for personer. Maskinen skal i øvrigt blokeres solidt for at undgå væltning, som kan med -føre beskadigelser og spild af brændstof.

• Sørg for at holde alle kropsdele i god afstand fra kæ den, mens kædesaven er i brug. Kontrollér inden start af kæde saven, at kæden ikke er i kontakt med nogen genstand. Et øjebliks uopmærksomhed i forbindelse med brug af kædesaven kan medføre, at tøj eller kropsdele fanges af kæden.
• Højre hånd skal altid holde fast omkring det bageste håndtag, og venstre hånd skal holde fast omkring det for reste håndtag i forbindelse med tohåndsbetjening. Hold altid kædesaven på denne måde. Hvis der byttes om på hændernes placering, øges risikoen for ulykker.
• Bær beskyttelsesbriller og høreværn. Det anbefales at bære andre former for værnemidler til hoved, hænder og fødder. Bær beskyttelsestøj, som er i stand til at begrænse risikoen for kvæstelser som følge af flyvende splinter og utilsigtet kontakt med kæden.
• Ved opskæring af en gren, som er i spænd, er det nød - vendigt at være opmærksom på risikoen for tilbageslag. Når fibrene i træet giver efter, kan grenen, som er i spænd, vippe tilbage og ramme Dem og/eller kædesaven, så De mister balancen og/eller herredømmet over kæ desaven.
• Vær meget forsigtig i forbindelse med opskæring af buske eller unge træer. Tynde materialer kan sætte sig fast i kæden og slynges i Deres retning og/eller få Dem til at miste balancen.
• Sluk kædesaven, og transportér den ved at holde fast i det forreste håndtag. Hold kædesaven i god afstand

fra kroppen. Sæt skeden over sværdet i forbindelse med transport eller opbevaring af kædesaven. Håndtér kæde - saven korrekt for at reducere risikoen for utilsigtet kontakt med den bevægelige kæde.

• Overhold anvisningerne vedrørende smøring, kædens spænding og reservedele. En kæde med forkert spænding, og som ikke er smurt korrekt, kan gå i stykker, hvilket øger risikoen for tilbageslag.
- Hold håndtagene rene, tørre og frie for olie og smørefedt. Håndtag, som er fedtede af smørefedt eller olie, er glatte og medfører at herredømmet mistes.
- Denne maskines tændin gssystem skaber et elektromag netisk felt af ganske beskeden størrelse, men under alle omstændigheder kan der ikke udelukkes mulighed for forstyrrelser i funktionen af aktivt eller passivt medicinsk udstyr, der er blevet implanteret hos brugeren, med efterfølgende alvorlig fare for hans eller hendes helbred. Brugere, der bærer medicinsk ud - styr, anbefales derfor at rådføre sig med deres læge eller med udstyrets producent, inden maskinen tages i brug.

G) ÅRSAGER TIL TILBAGESLAG OG FORHOLDSREGLER FOR BRUGEREN

Udvis stor forsigtighed i situationer, hvor der er risiko for at glide (vådt underlag eller sne), samt på ujævnt terræn, eller terræn der er dækket af bevoksning. Vær opmærksom på skjulte hindringer (såsom stammer, rødder, sten, huller og grøfter) for at undgå at falde. Vær meget forsigtig i forbindelse med arbejde på skråninger eller ujævnt terræn. Brug aldrig motorsaven med en hånd. Hvis der kun anvendes en hånd, bliver det vanskeligt at kontrollere reaktionskraften og hindre sværdet eller kæden i at glide eller hoppe langs med en gren eller en stamme.

Når sværdets spids eller ende møder en genstand, eller når træet strammer til og blokerer kæden under skæringen, kan tilbageslag finde sted.

Kontakt med enden kan i visse tilfælde medføre en be væ gel se i modsat retning, som skubber sværdet opad og tilbage imod brugeren.

Hvis kæden blokeres langs sværdets øverste del, kan kæ den presses lynhurtigt tilbage imod brugeren.

I begge disse tilfælde mister brugeren herredømmet over kædesaven med mulighed for yderst alvorlige kvæstelser. Sikkerheden afhænger ikke kun af kædesavens indbyggede sikkerhedsudstyr. Kædesavens bruger skal iværksætte en række foranstaltninger for at undgå risici for ulykker eller kvæstelser under arbejdet. Tilbageslaget er udtryk for forkert brug af værktøjet og/eller forkerte procedurer eller betingelser og kan undgås ved overholdelse af følgende forskrifter:

• Hold kædesaven stille med alle fingrene omkring kædesavens håndtag. Sørg for at holde kroppen og armene på en måde, som gør det muligt at modstå kraften fra eventuelle tilbageslag. Brugeren har mulighed for at kontrollere tilba geslagets kraft, hvis de fornødne foranstaltninger er blevet iværksat. Hold kædesaven godt fast.
• Stræk ikke armene for meget, og skær ikke over skulle derhøjde. Herved undgås utilsigtet kontakt med enderne, og der sikres et bedre herredømme over kædesaven i uventede situationer.
• Anvend udelukkende de sværd- og kædetyper, som er angivet af producenten. Brug af uegnede reservesværd og -kæder kan skabe tilbageslag. Endvidere kan kæden beskadiges.
  • Overhold producentens instruktioner vedrørende slibning af kæden og vedligeholdelse af kædesaven. En reduktion af dybden øger risikoen for tilbageslag.

H) TEKNIKKER TIL ANVENDELSE AF MOTORSAVEN

Overhold altid sikkerhedsanvisningerne og anvend de skæretek nikker, der er bedst egnet til det type arbejde, som skal udføres, i overensstemmelse med de anvisninger og de eksempler, der er angivet i brugsanvisningerne.

J) GODE RÅD TIL NYBEGYNDERE

Når man for første gang skal fælde et træ eller opskære grene, er det hensigtsmæssigt:

• at gennemgå en specifik træning omkring brugen af den ne type udstyr;
• at læse sikkerheds- og brugsanvisningerne i denne manual omhyggeligt;
• at træne på træstubbe, der ligger på jorden eller er fastgjort til arbejdsbukke, med henblik på at opnå den nødvendige for-trolighed med maskinen og med de mest hensigtsmæssige skæreteknikker.

K) HVORDAN MANUALEN LÆSES

Manualen indeholder visse afsnit med oplysninger af særlig vigtighed. Afsnittene er angivet på forskellige måder og har følgende betydning:

BEMÆRK

eller

VIGTIGT

Indeholder detaljer eller yder ligere ud-

dybning af forudgående angivelser for at undgå beskadigelse af maskinen eller kvæstelse af personer.

ADVARSEL!

Risiko for kvæstelser ved man -

glende overholdelse af forskriften.

FARE!

Risiko for alvorlige kvæ stel ser el-

Dette kapitel beskriver fremgangsmåden under arbejdet for at re ducere risikoen for kvæstelser forvoldt af motorsave til beskæring i forbindelse med arbejde i højde med et reb og en sikkerheds - talje. Selv om kapitlet kan benyttes som grundlæggende retningslinjer eller som grundlag for uddannelse, må det ikke opfattes som en erstatning for den praktiske uddannelse. Retningslinjerne i dette bilag er udelukkende eksempler på korrekt praktisk brug. Det anbefales at overholde den nationale lovgivning.

Generelle krav vedrørende arbejde i højden

Det frarådes, at brugere af motorsave til beskæring, som arbejder i højden ved hjælp af et reb og en sikkerhedstalje, arbejder alene. Det anbefales, at de assisteres af en anden bruger, der opholder sig på jorden, og som har modtaget passende instruktioner vedrørende de fornødne nødprocedurer.

Det anbefales, at brugere af motorsave til beskæring har modtaget en generel uddannelse vedrørende sikre klatreteknikker og arbejdspositioner. Brugerne skal også bære sikkerhedstalje, reb, flade remme med kærvhuller i enderne, karabinhager og andet udstyr for at holde sig selv fastspændt og fastholde motorsaven. Endvidere skal brugerne overholde de sikre arbejdspositioner.

Forberedelse inden brug af motorsaven på et træ

Det anbefales, at motorsaven kontrolleres, påfyldes brændstof, startes og opvarmes af brugeren på jorden. Sluk herefter motorsa - ven, inden den gives videre til brugeren, der opholder sig i træet.

Det anbefales at fastgøre motorsaven med en flad rem, der er egnet til fastgørelse i bru gerens sikkerhedstalje.

a) Fastgør den flade rem på fastgørelsespunktet bag på motorsaven (A).
b) Stil passende karabinhager, som muliggør indirekte tilslutning (dvs. ved hjælp af den flade rem) og direkte tilslutning (dvs. til fastgørelsespunktet på motorsaven) af motorsaven til brugerens sikkerhedstalje.
c) Kontrollér, at motorsavens tilslutning er korrekt, när den vide regives til brugeren.
d) Kontrollér, at motorsaven er fastgjort til sikkerhedstaljen, inden motorsaven fjernes fra løfteudstyret.

Muligheden for at fastgøre motorsaven direkte til sikkerhedstaljen reducerer risikoen for beskadigelse af udstyret i forbindelse med bevægelse omkring træet. Frakobl altid motorsaven, når den er fastgjort direkte til sikkerhedstaljen. Det anbefales at tilslutte motorsaven i de anbefalede fastgørelsespunkter på sikkerhedstaljen.

De kan være placeret centralt (forrest eller bagest) eller i siderne.

Tilslut så vidt muligt motorsaven til det bageste centrale punkt

I forbindelse med flytning af motorsaven fra et fastgørelsespunkt til et andet an -befales det, at brugerne kontrollerer, at motorsaven er fastgjort i en ny position, inden den afhægtes fra det foregående fastgørelsespunkt.

Brug af en motorsav på et træ

En undersøgelse af arbejdsulykkerne i forbindelse med brug af disse motorsave til beskæring af træer viser, at ulykkerne hovedsageligt skyldes betjening af motorsaven med blot en hånd. I hovedparten af ulykkerne opholder brugerne sig ikke i en sikker arbejdsposition, som gør det muligt at holde fast i motorsaven med begge hænder.

Herved øges risikoen for kvæstelser som følge af:

• manglende fast greb om motorsaven i tilfælde af tilbageslag
• manglende kontrol af motorsaven, hvilket øger risikoen for at komme i kontakt med rebene og med brugerens krop (specielt venstre hånd og venstre arm), og

- mistet herredømme, idet arbejdspositionen ikke er sikker, hvilket medfører kontakt med motorsaven (utilsigtet bevægelse, mens motorsaven er i gang).

Sikker arbejdsposition ved tohåndsbetjening

For at gøre det muligt for brugerne at betjene motorsaven med begge hænder anbefales det normalt, at brugerne opholder sig i en sikker arbejdsposition, når de starter motorsaven:

Når brugeren arbejder i nærheden af lodrette stammer med lav tværkraft i arbejdspositionen, kan det være nødvendigt at skabe en god støtte for at fastholde en sikker arbejdsposition.

Når brugerne går væk fra stammen, er det nødvendigt at træffe et par foranstaltninger for at fjerne eller neutralisere den øgede tværkraft (eksempelvis ved ændring af hovedrebets strækning ved hjælp af et ekstra fastgørelsespunkt eller ved at benytte den flade rem, som kan justeres direkte fra sik kerhedstaljen, i et ekstra fastgørelsespunkt).

Ved midlertidigt at lave en løkke af remmen, hvori foden kan ind sættes, er det muligt at skabe en god støtte i arbejdspositionen ved hjælp af en bøjle.

Start af motorsav på et træ

I forbindelse med start af motorsaven på et træ anbefales det, at brugeren:

a) aktiverer kædebremsen inden start,
b) fastholder motorsaven på enten venstre eller højre side af kroppen inden start; dvs.:
1) på venstre side fastholdes motorsaven ved at anbringe den venstre hånd på det forreste håndtag. Hold motorsaven i god afstand fra kroppen, og træk i startkablet med den højre hånd. Eller:
2) på højre side fastholdes motorsaven ved at anbringe den højre hånd på et af de to håndtag. Hold motorsaven i god afstand fra kroppen, og træk i startkablet med den venstre hånd.
Det anbefales, at kædebremsen altid indkobles inden brug af motorsaven, mens den er fastgjort til den flade rem.

Det anbefales, at brugerne altid kontrollerer, at motorsaven er påfyldt en tilstrækkelig brændstofmængde inden udførelse af kritiske savninger.

Enhåndsbetjening af motorsav

Det frarådes, at brugerne betjener motorsaven til beskæring med en hånd, og at brugerne benytter saven, når de opholder sig i en ustabil arbejdsposition. Endvidere anbefales det at anvende en håndsav i forbindelse med afsavning af mindre træstykker i enderne af grenene.

Det anbefales, at motorsaven til beskæring kun betjenes med en hånd i følgende til fælde:

- Brugerne kan ikke opretholde en arbejdsposition, som muliggør tohåndsbetjening, og

- brugerne har behov for at opretholde arbejdspositionen med blot en hånd, og motorsaven anvendes fuldt udstrakt i en vinkelret position og i god afstand i forhold til brugerens krop.

Det anbefales, at brugerne:

- aldrig saver, när tilbage - slagsområdet befinder sig ved enden af motorsavens sværd.

- aldrig saver, mens de holder fast i sektionerne, eller

- aldrig forsøger at gribe sektionerne, når de falder ned.

Hvis motorsaven blokeres under savningen, skal brugerne gøre følgende:

• Sluk motorsaven, og fastgør den korrekt på den del af grenen, der går fra træstammen til skærelinjen, eller til et reb, som er adskilt fra værktøjet.
• Træk i motorsaven fra delen med afskæringen, eventuelt mens grenen løftes.
• Benyt eventuelt en håndsav eller en anden motorsav for at fjerne blokeringen fra motorsaven. Sav min. 30 cm omkring den blokerede motorsav.

Hvis der benyttes en håndsav eller en motorsav til fjernelse af blokeringen fra motorsaven, anbefales det, at savningen sker i retning mod grenens yderste del (dvs. mellem den blokerede motorsav og grenens øverste del og ikke mellem stammen og den blokerede motorsav) for at hindre, at motorsaven trækkes ud sammen med den del af grenen, som saves af, hvilket gør situationen endnu vanskeligere.

4. SAMLING AF MASKINEN

VIGTIGT

Når maskinen leveres, er svær det og kæden afmonteret, og brændstofs- og olietanken er tomme.

ADVARSEL!

Udpakningen og den ende lige samling skal udføres på en flad og so lid overflade, hvor der er tilstrækkelig plads til at flytte maskinen og emballagen, og altid med anvendelse af egnet værktøj. Emballagen skal bortskaffes i overensstemmelse med de lokale gældende normer.

ADVARSEL!

Bær altid stærke arbejdshandsker, når De håndterer sværdet og kæden. Udvis maksimal opmærksomhed under samling af sværdet og kæden for ikke at forringe maskinens sikkerhed og effektivitet; i tvivstilfælde bør De kontakte Deres forhandler.

Inden sværdet sættes på plads, skal De sikre Dem, at kædebremsen ikke er tilkoblet; dette op nås, när den forreste skærm til beskyttelse af hån den er fuldstændigt trukket bagud imod ma skinens hus.

ADVARSEL!

Samtlige operationer skal udføres, mens motoren er slukket.

1. MONTERING AF HARPUNEN (hvis den ikke allerede er monteret på fabrikken)

• Løsn møtrikken, og fjern koblingens skærm for at få adgang til medbringerhjulet og sværdets sæde (Fig. 2).
• Fjern plastic-afstandsstykket (1). Dette afstandsstykke bruges kun under transporten af maskinen og skal ikke anvendes mere (Fig. 2).

• Montér sværdet (2) ved at indføre topdæksel-bolten i rillen og skubbe den mod maskinhusets bageste del (Fig. 3).

• Montér kæden rundt om medbringerhjulet og langs sværdets føringer. Pas på, at køreretningen overholdes (Fig. 4); hvis sværdets spids er forsynet med afbøjningstandhjul, skal kædeleddene indføres korrekt mellem tandhjulets tænder.

• Montér skærmen på ny uden at fastspænde møtrikken. Indsæt de to bageste kroge korrekt på de respektive pladser.
• Tjek, at kæ de strammerens stift (3) til koblingen er korrekt indført i det tilsvarende hul på sværdet; i modsat tilfælde anvendes en skruetrækker på kædestramningsskruen (5), indtil stiften er fuldstændigt indført (Fig. 5).
• Justér kædestramningsskruen (4), indtil kæden er korrekt strammet (Fig. 5).
• Mens sværdet løftes, spændes skærmens møtrik helt ved hjælp af den medfølgende nøgle (Fig. 6).

- Kontrol af kædens spændingstilstand

Kontrollér, at kæden er strammet. Kæden er korrekt strammet, när leddene ikke falder ud af føringen, hvis man tager fat i kæden midtvejs på sværdet (Fig. 7).

5. FORBEREDELSE TIL ARBEJDET

1. FORBEREDELSE AF 2-TAKTS-BENZINEN

Denne maskine er forsynet med en 2-taktsmotor, der kræver en blanding af benzin og smøreolie.

VIGTIGT

Anvendelse af ren benzin beskadiger motoren og medfører bortfald af garan- tien.

VIGTIGT

Anvend kun brændstof og smøremidler af upåklagelig kvalitet for at bevare ydelsen og sikre en lang levetid for de mekaniske dele.

• Egenskaber for benzin

Anvend kun blyfri benzin (grøn benzin) med et ok- tantal, der ikke er lavere end 90 N.O.

VIGTIGT

Blyfri benzin har tendens til at danne bundfald i beholderne, hvis den opbevares i over 2 måneder. Anvend altid frisk benzin!

• Egenskaber for olie

Anvend udelukkende syntetisk olie af en upåklagelig kvalitet, der er specifik for 2-takts-motorer.

Hos Deres forhandler kan De få olier, der netop er designet for denne type motor, og som sikrer et højt beskyttelsesniveau.

Anvendelse af disse olier muliggør sammensætning af en 2,5% blanding, det vil sige en blanding, der består af 1 del olie til 40 dele benzin.

- Forberedelse og opbevaring af benzinen

FARE!

Benzinen og blandingen olie/benzin er brandfarlige!

• Opbevar benzinen og blandingen olie/ benzin i beholdere, der er godkendt for brændstoffer, på et sikkert sted, der er væk fra varmekilder eller åbne flammer.
• Beholderne må ikke være tilgængelige for børn.
• Ryg ikke under fremstilling af blandingen og undgå at indånde benzindampene.

Tabellen viser de mængder af benzin og olie, som skal anvendes til fremstilling af blandingen, alt efter den anvendte type olie.

Benzin Syntetisk olie 2 Takts-
liter	liter	cm ^3
1	0.025	25
2	0.050	50
3	0.075	75
5	0.125	125
10	0.250	250

For at fremstille blandingen:

• Hæld ca. halvdelen af benzinmængden i en godkendt dunk.
• Tilsæt hele mængden olie ifølge tabellen.
• Tilsæt resten af benzinen.
• Luk dækslet igen og omryst kraftigt.

VIGTIGT

Blandingen er udsat for ældning. Fremstil ikke overdrevne mængder bland ing for at undgå dannelse af bundfald.

VIGTIGT

Rens beholderne for benzin og blanding jævnligt for at fjerne et eventuelt bundfald.

VIGTIGT

Hvis blandingen ikke er tilstrækkelig, øges risikoen for at stemplet tidligt sætter sig fast som følge af den meget ringe blanding. Garantien bortfalder også i tilfælde af manglende overholdelse af anvisningerne vedrørende blanding af brændstof osv. i denne brugsanvisning.

2. PÄFYLDNING AF BRÆNDSTOF

ADVARSEL!

Benzin og benzindampe er meget brandfarlige. RISIKO FOR FORBRÆN-DINGER OG BRAND.

ADVARSEL!

Åbn tankdækslet forsigtigt, idet tanken kan være under tryk.

FARE!

• Ryg ikke i forbindelse med påfyldning af brændstof, og indånd ikke benzindampene.
• Påfyld brændstoffet inden start af motoren.
• Sørg for at lukke tankdækslet korrekt efter påfyldningen.

• Fjern aldrig tankdækslet eller påfyld brændstof, mens motoren er i gang eller stadig er varm.

• Kontrollér, at der ikke er udslip.

• Start motoren i passende afstand fra påfyldningsstedet.

Det følgende skal foretages, inden påfyldningen udføres:

– Ryst dunken indeholdende blandingen kraftigt.
- Anbring maskinen plant, i en stabil position og med tankdækslet opad.
- Rens både dækslet og omkring dækslet for at undgå, at snavs falder ind under påfyldningen.
- Åbn tankdækslet forsigtigt for gradvist at aflaste trykket. Foretag påfyldningen med en tragt og undgå at fylde tanken helt op til randen.

ADVARSEL!

Fjern ethvert spor af blanding, der måtte være spildt på maskinen eller jorden, og start ikke motoren, før benzindampene er helt forsvundet.

3. SM∅REMIDDEL TIL KÆDEN

VIGTIGT

Anvend udelukkende specifik olie til kædesave eller klæbeolie til kædesave. Der må ikke anvendes olie indeholdende urenheder for at undgå tilstopning af filtret i tanken og uoprettelige skader på oliepumpen.

VIGTIGT

Den specifikke olie til smø- ring af kæden er biologisk nedbrydelig. An vendelse af mineralsk olie eller motorolie medfører alvorlige skader på miljøet.

For at opnå en effektiv smøring af de skærende dele er det uhyre vigtigt, at den anvendte olie er af god kvalitet; brugt olie eller olie af dårlig kvalitet for-ringer smøringen og reducerer levetiden for kæden og sværdet.

Det er altid en fordel at fylde olietanken fuldstændigt op (ved hjælp af en tragt), hver gang der påfyldes brændstof. Olietankens rumfang er nemlig beregnet således, at brændstoffet bruges op før olien; på denne måde mindskes risikoen for, at maskinen kører uden smøremiddel.

4. KONTROL AF MASKINEN

Det følgende skal udføres, inden arbejdet startes:

• Kontrollér, at koblingen fungerer korrekt (når den er i frigear, skal kæden ikke kunne bevæge sig).
• Kontrollér motorsaven dagligt og under alle omstændigheder inden brug, efter et styrt eller andre former for sammenstød for at lokalisere skader eller alvorlige fejl.
• fyld op med hhv. benzinblanding og olie i de tilsvarende tanke;

• kontrollér, at der ikke findes løse skruer på ma- skinen og klingen;

• kontrollér, at kæden er skarp og uden tegn på beskadigelse;

• kontrollér, at luftfiltret er rent;
• Kontrollér, at maskinens håndtag og beskyttelser er rene, tørre, korrekt monteret og solidt fastgjort til maskinen;
• kontrollér, at håndtagene er fastspændt;
• kontrollér, at kædebremsen fungerer og er effektiv;
• kontrollér, at kæden er strammet.

5. KONTROL AF KÆDENS SPÆNDINGSTILSTAND

ADVARSEL!

Samtlige operationer skal udføres, mens motoren er slukket.

Kæden er korrekt strammet, när leddene ikke falder ud af føringen, hvis man tager fat i kæden midtvejs på sværdet (Fig. 7).

• Løsn skærmens møtrik ved hjælp af den medfølgende nøgle (Fig. 5).
• Justér kædestramningsskruen (4), indtil kæden er korrekt strammet (Fig. 5).
• Mens sværdet løftes, spændes skærmens møtrik helt ved hjælp af den medfølgende nøgle (Fig. 9).

6. KONTROL AF KÆDEBREMSEN

Denne maskine er forsynet med et sikkerhedsbremsesystem.

Kædebremsen er udviklet til øjeblikkelig afbrydelse af kæden i tilfælde af tilbageslag. Normalt aktiveres bremsen automatisk som følge af inerti. Den kan også aktiveres manuelt ved at trykke håndtaget til bremsen (venstre skærm) nedad mod den forreste del.

Denne bremse kan også betjenes manuelt ved at skubbe den forreste beskyttelse fremad. For at frakoble bremsen skubbes den forreste beskyttelse imod håndtaget, indtil der høres et klik.

Sådan kontrolleres bremsens effektivitet:

• Start motoren og hold godt fast i håndtagene med de to hænder.
• Hold kæden i bevægelse ved hjælp af hastighedsregulatoren og skub bremsehåndtaget frem med håndryggen. Kæden skal stoppe øjeblikkeligt.
• Når kæden er stoppet, giv da straks slip for hastighedsregulatoren.
• Giv slip for bremsen.

ADVARSEL!

Maskinen må ikke anvendes, hvis kædebremsen ikke fungerer korrekt. Kontakt i så fald Deres forhandler for det nødvendige eftersyn.

6. START - ANVENDELSE - STANDSNING AF MOTOREN

VARMSTART AF MOTOREN

ADVARSEL!

Start af motoren skal ske i en afstand på mindst 3 meter fra det sted, hvor der er foretaget påfyldning af brændstoffet.

Inden start af motoren:

• Stil maskinen i en stabil position på jorden.
  – Fjern skeden fra sværdet.
• Kontrollér, at sværdet ikke rører jorden eller andre genstande.

- Koldstart

BEMÆRK

Ved "koldstart" forstås start, når motoren har været slukket i mindst 5 minutter, eller efter påfyldning af brændstof.

Fremgangsmåde ved start af motoren (Fig.8):

1. Kontrollér, at kædebremsen er indkoblet (den forreste beskyttelse for hånden er trykket fremad).
2. Sæt afbryderen (1) i positionen «START».
3. Brug starteren - dette gøres ved at trække i kuglegrebet (2) helt.
4. Tryk på primer-knappen (3) 3-4 gange for at lette opstart af karburatoren.
5. Hold maskinen godt fast på jorden med den ene hånd på håndtaget for ikke at miste herredømmet i forbindelse med start (Fig. 9).

ADVARSEL!

Hvis brugeren ikke holder godt fast i maskinen, kan stødet fra motoren få brugeren til at miste balancen, eller sværdet kan udslynges mod en genstand eller selve brugeren.

1. Træk langsomt i startgrebet i 10 - 15 cm, indtil der mærkes en vis modstand; træk derefter hårdt nogle gange, indtil de første startlyde kan høres fra motoren.

ADVARSEL!

Startkablet må aldrig vikles rundt om hånden.

FARE!

Kædesaven må ikke startes ved at lade den falde, mens man holder startkablet. Denne metode er yderst farlig, fordi man fuldstændigt mister herredømmet over maskinen og kæden.

VIGTIGT

For at undgå brud, må snoren ikke trækkes i hele sin længde, snoren må ikke glide langs føringshullets kant, og grebet skal slippes gradvist, således at det ikke vender for voldsomt tilbage.

1. Lad starterens kuglegreb vende tilbage til ca. midtvejs.
2. Træk igen i startgrebet, indtil motoren starter normalt.

BEMÆRK

Hvis grebet på startsnoren betjenes flere gange med indkoblet starter, kan motoren "drukne" med det resultat, at det kan blive svært at starte maskinen. Skulle motoren drukne, fjern da tændrøret og træk forsigtigt i grebet på startsnoren for at fjerne det overskydende brændstof; tør derefter tændrørets elektroder af og monter tændrøret igen på motoren.

1. Så snart motoren er startet, anvend hastighedsregulatoren kortvarigt for at frakoble starteren og bringe motoren tilbage til tomgangs-tilstanden.

VIGTIGT

Motoren må ikke dreje ved et højt omdrejningstal, når kædebremsen er indkoblet, da dette kan medføre overhophedning og beskadigelse af koblingen.

1. Giv motoren lov til at køre i tomgang i mindst 1 minut, inden maskinen anvendes.

- Varmstart

For at starte motoren i varm tilstand (umiddelbart efter, at motoren er standset), følges punkterne 1 -2 - 5 - 6 - 9 i den foregående procedure.

ADVARSEL!

Overhold anvisningerne i "Til Deres sikkerhed" (3.1) omhyggeligt.

ANVENDELSE AF MOTOREN (Fig. 10)

VIGTIGT

Inden hastighedsregulatoren anvendes, skal kædebremsen altid frakobles. Dette gøres ved at trække i håndtaget i retningen mod brugeren.

Kædehastigheden justeres med hastighedsregulatoren (1), der forefindes på det bagerste håndtag (2).

Betjening af hastighedsregulatoren er kun muligt, hvis der samtidigt trykkes på sikkerhedshåndtaget (3).

Bevægelsen overføres fra motoren til kæden igennem en kobling med centrifugallodregulering, der undgår bevægelse af kæden, når motoren er i tomgang.

ADVARSEL!

Anvend ikke maskinen,

hvis kæden bevæger sig med motoren i tomgang; i denne situation er det nødvendigt at kontakte forhandleren.

Den korrekte arbejdshastighed fås med hastighedsregulatoren (1) i bunden.

VIGTIGT

ski nen er i drift, bør motoren ikke anvendes ved maskimalt omdrejningstal.

STANDSNING AF MOTOREN (Fig. 10)

Fremgangsmåde ved standsning af motoren:

• Giv slip på hastighedsregulatoren (1) og lad motoren køre i tomgang i nogle sekunder.
• Sæt afbryderen (4) i positionen «STOP».

ADVARSEL!

Når hastighedsregulato-

ren er blevet stillet i tomgangshastighed, kan det forekomme, at kæden først stopper efter nogle sekunder.

VIGTIGT

Skulle maskinen ikke slukke,

betjen da starteren for at standse motoren ved "drukning" og kontakt straks forhandleren for at finde årsagen til problemet og afhjælpe det.

7. ANVENDELSE AF MASKINEN

VIGTIGT

Husk altid, at en ukorrekt an-

• Brug ikke maskinen i miljøer og på tidspunkter, hvor det kan være generende.
• Overhold nøje de lokale normer, når De bortskaffer restmaterialet efter klipningen.
• Overhold nøje de lokale normer til bortskaffelse af olie, nedslidte dele og/eller ethvert andet element med indflydelse på miljøet.
• Kæden smøres med olie, og under arbejdet vil der altid være en mængde olie, der går spildt i miljøet. Anvend derfor kun biologisk nedbrydelige olietyper, der er specifikt beregnet til denne type anvendelse.
• For at undgå brandrisiko, må maskinen ikke efterlades i umiddelbar nærhed af tørre blade eller græs, mens motoren er varm.

ADVARSEL!

Bær en egnet påklædning

under arbejdet. Hos Deres forhandler kan De få oplysninger om de mest egnede ulykkeforebyggende materialer for at øge sikkerheden under arbejdet. Grib ikke fat i håndtagene ved at trykke konstant eller ved at trykke for hårdt.

• Langvarig brug af motorsaven udsætter bru-

geren for vibrationer og kan medføre den vibrationsbetingede lidelse "hvide fingre". Bær handsker, og hold hænderne varme for at reducere denne risiko. Søg straks læge, hvis der opstår tegn på lidelsen "hvide fingre". Eksempler på symptomer: sløvhed, følelsesløshed, kriblen, kløen, smerte, kraftesløshed, ændringer af hudens farve eller tilstand. Normalt vedrører disse symptomer fingrene, hænderne eller håndleddene. Risikoen øges ved lave temperaturer.

- Planlæg arbejdet således, at brugen af udstyr, der giver anledning til kraftige vibrationer, fordeles over flere dage.

ADVARSEL!

Anvendelse af maskinen

til fældning af træer og opskæring af grene kræver specifik træning.

ADVARSEL!

Hold motorsaven i god af-

stand fra kroppen under arbejdet.

ADVARSEL!

Benyt ikke motorsaven i

tilfælde af kraftig vind, uvejr, nedsat sigtbarhed eller for høje eller for lave temperaturer. Kontrollér, at der ikke er tørre grene, som kan falde ned.

ADVARSEL!

Arbejd aldrig i trækronen,

medmindre der er specifikt kendskab til denne

type arbejde.

1. KONTROLFORANSTALTNINGER, DER SKAL UDFÖRES UNDER ARBEJDET

- Kontrol af kædens spændingstilstand

Da kæden under arbejdet bliver efterhånden længere, skal kædens spændingstilstand kontrolleres hyppigt.

VIGTIGT I den første anvendelsesperiode (og efter udskiftning af kæden) skal kontrollen foretages oftere på grund af kædens tilpasning.

ADVARSEL!

Arbejd aldrig med en slap

kæde, da kæden kan falde ud af føringerne og skabe risikosituationer.

For at justere kædens spænding, gå frem som angivet i afsnit 5.5.

- Kontrol af olietilgang

VIGTIGT Maskinen må aldrig anvendes uden smøring! Olietanken kan tømmes næsten fuldstændigt, hver gang brændstoffet bruges op. Sørg for at fylde olietanken fuldstændigt op, hver gang kædesaven forsynes med brændstof.

ADVARSEL!

Forvis Dem om, at svær-

det og kæden er korrekt placeret, når De foretager kontrol at olietilgangen.

Start motoren, hold den i mellemhastighed og kontrollér, at kædeolien spredes som vist i figur (Fig. 12).

Kan kædeoliens strøm justeres ved at dreje pumpens justeringsskrue (1 eller 1a) ved hjælp af en skruetrækker. Skruen sidder i maskinens nederste del (Fig. 12).

2.ANVENDELSESMÄDER OG OPSKÆRINGSTEKNIKKER

Inden De går i gang med at fælde et træ eller at hugge grene på et træ for første gang, er det en god idé at træne med træstubbe, der sidder på jorden eller er fastgjort til arbejdsbukke.

På denne måde kan De blive fortrolig med maskinen og de mest hensigtsmæssige opskærings-teknikker.

ADVARSEL!

Stands øjeblikkeligt moto-

ren, hvis kæden sidder fast under arbejdet. Pas altid på det tilbageslag, som kan opstå, hvis sværdet hindres i sin bevægelse.

Tilbageslaget opstår, när enden af kæden møder en genstand, eller när træet klemmer omkring kæden og blokerer den under savningen.

Denne kontakt ved enden af kæden kan medføre et lynhurtigt slag i modsat retning, der skubber sværdet opad og imod brugeren, hvilket også er tilfældet, når kæden blokeres langs sværdets øverste del. I begge situationer kan tilbageslaget medføre, at brugeren mister herredømmet over motorsaven med yderst alvorlige konsekvenser.

ADVARSEL!

- Læs "Til Deres sikkerhed" inden udførelse af arbejdet. Det anbefales at øve sig på mindre stammer i starten. På den måde opnås fortrolighed med motorsaven.

• Overhold altid sikkerhedsanvisningerne. Motorsaven må kun benyttes til savning af træ. Det er forbudt at save andre materiale-typer. Vibrationerne og tilbageslaget er forskellige, og sikkerhedskravene overholdes ikke. Benyt ikke motorsaven som vægtstang for at løfte, flytte eller spalte genstande. Motorsaven må heller ikke fastspændes på fastmonterede støtter. Det er forbudt at tilslutte andre redskaber eller applikationer til motorsavens kraftudtag end de, som angives af producenten.

- Det er ikke nødvendigt at presse voldsomt mod motorsaven under savningen. Hvis motoren går ved maks. omdrejningstal, skal der kun presses en smule mod motorsaven.

- Forsøg ikke at trække kæden ud, hvis den sætter sig fast under savningen. Benyt derimod en kile eller en stang.

- I tilfælde af en forhindring mellem det stykke, der skal skæres, og motorsaven, skal motorsaven slukkes. Vent, indtil motorsaven er standset fuldstændigt. Bær beskyttelseshandsker, og fjern forhindringen. Følg anvisningerne i kapitlet vedrørende montering af motorsaven, hvis det er nødvendigt at fjerne kæden. Udfør en test efter fjernelse af forhindringen og montering af kæden. Afbryd arbejdet, og kontakt forhandleren, hvis der under arbejdet registreres vibrationer eller mekanisk støj.

- Brug af harpunen (findes ikke i alle modeller) (Fig. 12)

1. Stik harpunen ind i stammen og udfør en bueformet bevægelse med kædesaven med harpunen som støttepunkt, således at sværdet kan trænge ind i træet.

2. Gentag om nødvendigt operationen, idet harpunens støttepunkt flyttes.

3. Opskæring af grenene på et træ (Fig. 13)

ADVARSEL!

Kontrollér, at det område,

Til beskæringsarbejde, der udføres i højden ved hjælp af et reb og en sikkerhedstalje, skal de anvisninger, der er indeholdt i "Til Deres sikkerhed", overholdes omhyggeligt ( 3.1).

ADVARSEL!

• Udfør ikke arbejdet, mens De opholder Dem på ustabile skamler eller stiger.
  • Læn Dem ikke for langt frem.

• Benyt ikke motorsaven over skulderhøjde.

• Placér Dem på den modsatte side af den gren, som skal hugges.

• Start med de laveste grene, og fortsæt derefter med de højere.
• Udfør opskæringen nedefra og opad for at undgå, at sværdet sætter sig fast

• Fældning af et træ (Fig. 14)

ADVARSEL!

På skråninger skal man altid arbejde opstrøms for træet, og man skal sikre sig, at den nedfaldne stamme ikke kan forårsage skader som følge af rulning.

1. Bestem træets fældningsretning under hensyntagen til vind, træets hældning, de tungeste grenes placering, det efterfølgende arbejde, när træet er fældet, o.s.v.
2. Ryd området omkring træet og sørg for, at De har solidt fodfæste.
3. Sørg for egnede flugtveje, som er frie for hindringer; flugtvejene skal forberedes ca. 45° i modsat retning i forhold til det sted, hvor træet vil falde, og skal gøre det muligt for brugeren at nå frem til et sikkert sted, der befinder sig ca. 2,5 gange længere væk end træets højde.
4. Start med at skære på fældningssiden, og stands ved ca. 1/3 af træets diameter.
5. Skær i træet på den anden side i en position, der er en smule højere end bunden af skæringen ved punkt 4, og efterlad et uoverskåret stykke (1) på ca. 5-10 cm.
6. Uden at tage sværdet ud, reducér gradvist tykkelsen af det uoverskårne stykke i midten, indtil træet vælter.
7. Under specielle omstændigheder eller i tilfælde af dårlig stabilitet, kan fældningen fuldstændiggøres ved at indføre kiler (2) på den modsatte side af fældningssiden. Træet fældes derefter

ved at slå med en mukkert på kilerne, indtil træet vælter.

- Fjernelse af grenene efter fældningen (Fig. 15)

ADVARSEL!

Vær opmærksom på: De steder, hvor grenen hviler på jorden; muligheden for, at en gren kan være spændt; den retning, som grenen kan antage under opskæringen, samt træets mulige ustabilitet, når grenen er hugget.

1. Se, i hvilken retning grenen sidder i stammen.
2. Udfør det første snit på den side, hvor grenen kan bøjes, og afslut opskæringen på den mod-satte side.

- Inddeling i stykker af en træstamme, der ligger på jorden (Fig. 17)

Skær op til ca. halvdelen af diameteren; vend derefter stammen for at fuldstændiggøre skæringen fra den anden side.

- Inddeling i stykker af en løftet træstamme (Fig. 18)

1. Hvis skæringen foregår uden for støttepunkterne (A), skæres 1/3 af diameteren nedefra, og arbejdet afsluttes ovenfra.

2. Hvis skæringen foregår mellem to støttepunkter (B), skæres 1/3 af diameteren ovenfra, og skæringen afsluttes nedefra.

Det følgende skal udføres, när arbejdet er afsluttet:

• Sluk motoren som forklaret ovenfor (Kap. 6).
• Vent, til kæden er helt standset, og giv maskinen lov til at køle af.
• Løsn sværdets låsemøtrik for at reducere kædens spænding.
• Fjern alle spor af savsmuld og olierester fra kæden.
• I tilfælde af kraftig tilsmudsning eller dannelse af fast olie, som har sat sig fast på kæden, skal kæden tages af og lægges i nogle timer i en beholder med et egnet rensemiddel. Skyl derefter kæden i rent vand og behandl den med passende korrosionsbeskyttende middel, inden den monteres igen på maskinen.
• Montér sværdets beskyttelsesskærm, inden ma- skinen sættes på plads.

ADVARSEL!

Lad motoren køle af in den at sætte den i et rum. For at mindske brandfaren skal maskinen holdes fri for sagsmuldsrester, kviste, blade eller overdrevent smørefedt; beholdere med rester fra klipning må ikke efterlades i det indre af lokaler.

8. VEDLIGEHOLDELSE OG OPBEVARING

ADVARSEL!

• En korrekt vedligeholdelse er væsentlig for på én gang at bevare maskinens oprindelige effektivitet og sikkerhed.
• Lad møtrikker og skruer forblive korrekt tilspændte, så maskinen altid er klar til brug.
• Brug aldrig maskinen med slidte eller ødelagte dele. Defekte dele bør altid udskiftes og ikke repareres.
• Brug originale reservedele. Reservedele af anden kvalitet kan beskadige maskinen og forringe sikkerheden.

ADVARSEL!

• Fjern tændrørshætten.
• Vent, til motoren er passende afkølet.
• Anvend beskyttelseshandsker i forbindelse med alt arbejde, der involverer sværdet og kæden.
• Hold beskyttelserne for sværdet monteret, undtagen när der udføres arbejde på selve sværdet eller på kæden.
• Olie, benzin eller andet forurenende materiale må ikke spredes i miljøet.

CYLINDER OG LYDDÆMPER(Fig. 19)

For at minimere brandrisko skal cylinderens kølevinger jævnligt rengøres med trykluft, og lyddæmperens område skal frigøres for savsmuld, kviste, blade og andre rester.

STARTBLOK

For at undgå overophedning og skader ved motoren, skal indsugningsgitrene for køleluften altid holdes rene og fri for savsmuld eller rester. Startsnoren skal udskiftes, så snart den begynder at vise tegn på slid.

AFKOBLINGSBLOK (Fig. 20)

Hold den klokkeformede afkoblingsblok fri for savsmuld og rester. Dette gøres ved at fjerne skærmen (som angivet i afsnit 4.1) og ved at montere den korrekt igen efter rensningen.

Hver ca. 30 timers arbejde skal det indre leje smøres hos Deres forhandler.

KÆDEBREMSE

Kontrollér hyppigt, at kædebremsen er velfunge- rende, og at metalbåndet omkring den klokkeformede afkoblingsblok er helt. Dette gøres ved at fjerne skærmen (som angivet i afsnit 4.1) og ved at montere den korrekt igen, når kontrollen er foretaget.

Båndet skal udskiftes, när tykkelsen ved kontaktstederne med den klokkeformede koblingsblok er reduceret til det halve af tykkelsen ved de to ender, som ikke er udsat for gnidning.

KÆDE-TANDHJUL

Kontrollér hyppigt tandhjulets tilstand hos Deres forhandler. Tandhjulet skal udskiftes, när det er slidt i uacceptabelt omfang.

Montér aldrig en ny kæde med et slidt tandhjul eller omvendt.

SM∅REHULLET (Fig. 21)

Følgende kontrol skal udføres med jævne mellemrum: Udtag skærmen (som angivet i afsnit 4.1), afmontér sværdet og kontrollér derefter, at maskinens (1) og sværdets (2) smørehul ikke er tilstoppet.

KÆDESTOPPER-STIFT

Denne stift udgør et vigtigt sikkerhedselement, da den forhindrer ukontrolleret bevægelse af kæden i tilfælde af brud eller løsning.

Kontrollér hyppigt stiftens tilstand og skift den ud, hvis den er beskadiget.

FASTSPÆNDING

Kontrollér periodisk, at samtlige skuer og møtrikker er fastspændt, og at håndtagene er solidt fastgjort.

RENSNING AF LUFTFILTRET (Fig. 22)

VIGTIGT

Rensning af luftfiltret er væ-

sentligt for maskinens gode funktion og holdbarhed. Arbejd aldrig uden filter, eller når flitret er beskadiget, da dette kan medføre uoprettelige skader ved motoren.

Rensningen skal foretages hver 15 timers arbejde. For at rense filtret:

• Løsn kuglegrebet (1).
  – Fjern dækslet (2) og filterelementet (3).
• Slå forsigtigt på filterelementet (3) for at fjerne snavset, og rengør det eventuelt ved hjælp af trykluft (lavt tryk).

VIGTIGT

Filterelementet (3) må aldrig

vaskes og skal altid udskiftes, hvis det er alt for snavset eller er beskadiget.

• Montér filterelementet (3) og dækslet (2) igen.
• Fastspænd kuglegrebet (1) igen.

KONTROL AF TÆNDR∅RET (Fig. 23)

Det er muligt at få adgang til tændrøret ved at fjerne luftfiltrets dæksel.

Med regelmæssigt mellemrum skal tændrøret udtages og renses med en metalbørste for at fjerne eventuelle aflejeringer.

Kontrollér elektrodernes renhed og indbyrdes afstand.

Montér tændrøret igen og spænd det godt fast med den medfølgende nøgle.

Tændrøret skal udskiftes med et nyt med tilsvarende egenskaber i tilfælde af brændte elektroder eller nedslidt isolationsmateriale, og under alle omstændigheder hver 100 timers funktion.

JUSTERING AF KARBURATOREN

Karburatoren er justeret på fabrikken på en sådan måde, at der i enhver anvendelsessituation opnås den maksimale ydelse med en minimal udledning af giftige dampe, under overholdelse af den gældende lovgivning.

I tilfælde af dårlig ydelse, kontrollér allerførst, at kæden kører frit, og at føringerne på sværdet ikke er ude af facon. Henvend Dem efterfølgende til Deres forhandler for at få kontrolleret karburator og motor.

- Justering af tomgangshastigheden

ADVARSEL!

Kæden må ikke bevæge

sig, när motoren er i tomgang; Hvis kæden bevæger sig med motoren i tomgang, kontakt da Deres forhandler for at opnå en korrekt justering af motoren.

SLIBNING AF KÆDEN

ADVARSEL!

vitetshensyn er det meget vigtigt, at de skærende dele er godt slebet.

Maskinen skal slibes, när:

• Savsmuldet ligner støv.
• Der skal bruges mere kraft for at skære.
• Skæringen er ikke retlinet.
  • Vibrationerne tiltager.
• Maskinen bruger mere brændstof.

ADVARSEL!

En kæde, der ikke er til-

strækkeligt slebet, øger risikoen for tilbage-slag (kickback).

Det er en god idé at få udført slibningen hos et specialiseret center, der anvender specielt udstyr, som sikrer en minimal fjernelse af materiale og en konstant slibning over samtlige skærende dele. Hvis brugeren selv skal udføre slibningen, anvendes specielle rundfile med en diameter, der er specifik for hver type kæde (se "Vedligeholdelsestabel for kæden"). Slibningen kræver gode manuelle evner og erfaring for at undgå beskadigelser ved de skærende dele.

Vedligeholdelsestabel for kæden

ADVARSEL!

Specifikationerne for den kæde og det sværd, der er godkendt til denne

maskine, er trykt i "EU-overensstemmelseserklæring", der følger med selve maskinen. Af sikkerhedsårsager må der ikke anvendes kæder eller sværd af andre typer.

Tabellen omtaler kæder af forskellige typer, men dette betyder ikke, at det er tilladt at bruge andre kæder ud over den godkendte.

Tandafstand for kæden	Niveau af begrænsningstand (a)		Fildiameter (d)
tommer tommer	mm	tommer	mm
3/8	0,025	0,64	5/32	4,0
1/4	0,025	0,64	5/32	4,0

For at slibe kæden (Fig. 24):

• Sluk motoren, frigør kædebremsen og fast-spænd godt sværdet, med kæden på, i en egnet skruestik. Tjek, at kæden kan køre frit.
• Spænd kæden, hvis den er slap.
• Montér filen i den dertil beregnede føring og placér filen i tandåbningen. Hold en konstant hældning ifølge profilen på den skærende del.
• Kør filen kun nogle få gange, udelukkende fremad, og gentag operationen for samtlige skærende dele, som har samme retning (højre eller venstre).
• Vend sværdets position om i skruestikken og gentag operationen for de resterende skærende dele.
• Kontrollér, at den afgrænsende tand ikke stikker ud over verificeringsinstrumentet, og fil den eventuelle overskydende del af med en flad fil, idet profilen afrundes.
• Efter slibningen skal ethvert spor af filspån og metalstøv fjernes, og kæden skal smøres i et oliebad.

Kæden skal udskiftes, när:

• Den skærende dels længde er reduceret til 5 mm eller mindre;
  – leddenes spillerum over nitterne er overdrevent.

VEDLIGEHOLDELSE AF SVÆRDET (Fig. 25)

For at undgå asymmetrisk slid af sværdet, bør dette vendes om periodisk.

For at opnå en vedvarende god funktion af sværdet, skal følgende udføres:

• Smør afbøjningstandhjulets lejer (tandhjulet findes kun i nogle modeller) ved hjælp af den dertil beregnede sprøjte.
• Rens rillen i sværdet med den dertil beregnede skraber (medfølger ikke).
• Rens smørehullerne.
• Afgrat siderne og udjævn eventuelle ujævnhe der mellem føringerne ved hjælp af en fil.

Sværdet skal udskiftes, när:

• Rillens dybde er kortere end kædeleddenes højde (leddene må aldrig røre bunden);
• Føringens indre side er så slidt, at kæden bøjes sidelæns.

SÄERLIGE INDGREB

Ethvert vedligeholdelsesindgreb, der ikke er beskrevet i denne manual, må udelukkende udføres af Deres forhandler. Indgreb, der er udført af uegnede instanser eller ukvalificerede personer, medfører bortfald af enhver form for garanti.

HENSTILLEN

Hver gang, De afslutter arbejdet, skal De omhyggeligt rense maskinen for støv og rester, og eventuelle defekte dele skal repareres eller udskiftes. Maskinen skal henstilles på et tørt sted og i læ for vejrpåvirkning, og skeden skal være korrekt monteret.

LÆNGEVARENDE STILSTAND

VIGTIGT

Hvis maskinen forventes uanvendt i mere end 2 - 3

måneder, skal der tages enkelte forholdsregler for at undgå vanskeligheder ved genoptagelse af arbejdet eller vedvarende beskadigelse af motoren.

- Lagring

Før maskinen henstilles:

• Rengør motorsaven, og vedligehold den inden opbevaringen.
• Løsn møtrikken, fjern skærmen, og fjern kæden og sværdet.
• Tøm olietanken, hæld ca. 100-120 cc specifik rensevæske i, og sæt dækslet på igen.
• Montér skærmen på ny uden at fastspænde møtrikken. Indsæt de to bageste kroge korrekt på de respektive pladser.
• Start maskinen og hold motoren ved høj hastighed, indtil alt rensemiddel er brugt op.
• Sæt motoren i minimum og lad maskinen køre, indtil alt brændstoffet i tanken og i karburatoren er brugt op.
  – Når maskinen er kold, fjernes kæden.
• Hæld en teskefuld frisk olie for 2-taktsmotorer i tændrørshullet.
• Træk flere gange i startgrebet for at fordele olien i cylinderen.
• Montér tændrøret med stemplet ved øverste dødpunkt (som kan ses fra tændrørshullet; det vil sige, med stemplet ved maksimal slaglængde).

• Genoptagelse af arbejdet

Det følgende udføres, när maskinen tages i brug igen:

• Fjern tændrøret.
• Anvend nogle gange startgrebet for ar fjerne den overskydende olie.
• Kontrollér tændrøret som beskrevet i kapitlet "Kontrol af tændrøret".
• Forbered maskinen som angivet i kapitlet "Forberedelse til arbejdet".

9. FEJLFINDING

PROBLEM MULIG ÅRSAG AFHJÆLPNING

1) otoren starter ikke eller stopper hele tiden	- Ukorrekt start-procedure- Tændrøret er snavset eller ukorrekt afstand mellem elektroderne- Tilstopning af luftfilter- Driftsforstyrrelser i karburator	- Følg anvisningerne (se kap. 6)- Kontrollér tændrøret (se kap. 8)- Rengør og/eller udskift filtret (se kap. 8)- Kontakt Deres forhandler
2) Motoren starter, men har begrænset effektivitet	- Tilstopning af luftfilter- Driftsforstyrrelser i karburator	- Rengør og/eller udskift filtret (se kap. 8)- Kontakt Deres forhandler
3) Motoren virker uregelmæssig eller mangler effektivitet under belastning	- Tændrøret er snavset eller ukorrekt afstand mellem elektroderne- Driftsforstyrrelser i karburator	- Kontrollér tændrøret (se kap. 8)- Kontakt Deres forhandler
4) Motoren oser for meget	- Forkert sammensætning af benzinblandingen- Driftsforstyrrelser i karburator	- Fremstil benzinblandingen ifølge anvisningerne (se kap. 5)- Kontakt Deres forhandler
5) Olien kommer ikke ud	- Olien er af dårlig kvalitet- Smørehullerne er tilstoppet	- Tøm tanken, skyl tanken og kanalerne igennem med rensevæske, og udskift olien- Rens

10. TILBEH∅R

Tabellen indeholder en liste over samtlige kombinationer af sværd og kæde. De kombinationer, som kan anvendes på hver enkelt maskine, er afmærket med symbolet “*”.

ADVARSEL!

delse af sværd og kæde er handlinger, der udføres af brugeren efter brugerens fuldstændige og selvstændige skøn. Brugeren påtager sig derfor det efterfølgende ansvar for enhver type skader, der måtte ske som følge af så-

danne handlinger. I tilfælde af tvivl eller utilstrækkeligt kendskab til de specifikke egenskaber for hvert enkelt sværd og hver enkelt kæde, kontakt da Deres forhandler eller et specialiseret havebrugscenter.

Brug af kombinationer af sværd/kæde, der ikke er godkendt, reducerer maskinens originale sikkerhedsniveau og ydelse. Det kan endvidere beskadige maskinen og medføre fare for brugeren og de øvrige personer.

Kombinationer af sværd og kæde

Mellemrum	SVÆRD KÆDE Model
Tommer	Længde Tommer / cm	Sporbredde Tommer / mm	Kode	Kode	SPR 255 A 305	SPR 255 C A 305 C
3/8"	10" / 25 cm	0,050" / 1,27 mm	OREGON 100SDEA041	OREGON 91PX040X 91P040X
3/8"	12" / 30 cm	0,050" / 1,27 mm	OREGON 120SDEA041	OREGON 91PX045X 91P045X
1/4"	10" / 25 cm	0,050" / 1,27 mm	QIRUI AT10-50	LONGER E1-25AP060T		###

***

2) ADVARSEL: FARE! Bensin er lett antennelig.

eller skader på tredjemann hvis regelen ikke overholdes.

FARE!

Mulighet for alvorlige personlige

direkte i fallselen. Motorsagen bør kobles til de anbefalte festepunktene på fallselen.

Få løs en motorsag som sitter fast

1. MONTERING AV KROKEN (hvis den ikke er montert i fabrikken)

Bruk kun blyfri bensin (grønn bensin) med et oktantall som ikke er lavere enn 90 N.O.

VIKTIG

Grønn bensin har en tendens

Før arbeider begynner, er det nødvendig å:

Ikke bruk maskinen dersom kjedebremsen ikke fungerer korrekt, og kontakt forhandleren din for de nødvendige kontroller.

6. OPPSTART - BRUK - STANS AV MOTOREN

OPPSTART AV MOTOREN

ADVARSEL!

vaskes og det skal alltid skiftes hvis det er altfor tilsmusset eller skadet.

Sliping er nødvendig när:

Spor til kjedet	Nivået til tannen som begrenser skjæredybden (a) Filens diameter (d)
tommer	tommer	mm	tommer	mm
3/8	0,025	0,64	5/32	4,0
1/4	0,025	0,64	5/32	4,0

Kjedet må skiftes ut när:

Sverdet må skiftes ut när:

Maskinen må oppbevares på et tørt sted, beskyttet mot vær og vind, med beskyttelsen korrekt montert på sverdet.

LENGER PERIODE UTEN BRUK

VIKTIG

DA • Indhold og illustrationer i denne vejledning er blevet skabt på vegne af ST. S.p.A. og er beskyttet af ophavsret – Enhver gengivelse eller ændring, også delvis, af dokumentet uden autorisation hertil er forbudt.
