HASZNÁLATI ÚTMUTATÓ APR 25 C ALPINA

MAGYAR - Eredeti használati utasítás fordítása ...... HU

Mindenekelőtt szeretnénk megköszönni, hogy a mi termékeink közül választott és kívánjuk, hogy a gép használata kivívja teljes megelégedését és mindenben megfeleljen elvárásainak. Ezt a használati utasítást azért állítottuk össze, hogy lehetővé tegyük az Ön számára a gép megismerését és biztonságos körülmények között történő hatékony használatát. Ne felejtse el, hogy a használati utasítás a gép szerves részét képezi ezért tartsa mindig kéznél, hogy bármikor bárminek utána tudjon nézni, és amikor a gépet másoknak átengedi, vagy akár csak kölcsönadja, ne felejtse el a használati utasítást is vele együtt átadni.

Az Ön új gépét a hatályos törvények előírásainak megfelelően terveztük és kiviteleztük és ha a jelen használati utasítás (előirányzott használat) valamennyi útmutatását betartja a gép biztonságos és megbízható lesz; bármilyen más használat vagy a használati biztonságra, karbantartásra és feltüntetett javításra vonatkozó előírások be nem tartása "helytelen használatnak" minősül és a garancia elé vülését, valamint a Gyártó bárminemű felelősség alóli mentesülését vonja maga után, a használóra há rít va a saját magán, vagy másokon okozott károkból illetve sérülésekböl származó kötelezettségeket.

Amennyiben kisebb különbségeket vél felfedezni az itt leírtak és az Ön tulajdonában lévő gép között, tartsa szem előtt, hogy a termék folyamatos javítása és újítása következtében a jelen használati utasításban fel- tüntetett információk előzetes értesítés és frissítési kötelezettség nélküli módosítások tárgyát képezhetik, kivéve a biztonság és működőképesség tekintetében fennálló alapvető jellemzőket. Kétség esetén lépjen kapcsolatba viszonteladójával. Jó munkát!

FIGYELEM!

Ezt a speciális motoros fűrész típust kifejezetten fák gondozása céljára terveztük, ezért használata csak megfelelő képzettségű kezelők számára megengedett, akik biztonságos, jól tervezett munkafelszereléssel dolgoznak. Ez a motoros fűrész kizárólag fák gondozására alkalmazható a fenti feltételek betartásával. Rendszerint két kézzel kell használni, mint a hagyományos motoros fűrészeket.

Egyes országok előírásai korlátozhatják a használatát.

TARTALOMJEGYZÉK

1. A főbb alkatrészek azonosítása 2
2. Jelölések 3
3. Biztonsági előrások.... 4
4. A gép összeszerelése....9
5. Munkára történő előkészület.... 10
6. Motor indítás - Használat – Leállítás 12
7. A gép használata 13
8. Karbantartás és tárolás.... 15
9. Hibák azonosítása.... 19
10. Tartozékok 19

1. A FÓBB ALKATRÉSZEK AZONOSÍTÁSA

A FÖBB ALKATRÉSZEK

1. Motor egység
2. Elülső kézvédő egység
3. Elülsö markolat
4. Hátsó markolat
5. Láncleállító csap
6. Vezetőlemez
7. Lánc
8. Vezetőlemez tok
9. Szíj csatlakozás
10. Tartószeg (ha van)
11. Azonosító cimke

VEZÉRLÉSEK ÉS FELTÖLTÉSEK

1. Motor leállító kapcsoló
2. Comando acceleratore
3. Gázkar rögzítő
4. Indítógomb
5. Szivató (Starter)

6. Indító egység vezérlő (Primer)

7. Üzemanyagkeverék tartály tanksapka

8. Lánc olajtartály záródugó
9. Légszűrő fedél

AZONOSÍTÓ CIMKE

1. Zajteljesítmény szint
2. Minőségazonossági jelzés
3. Gyártás hónap / éve
4. Gép típusa
5. Gyártási szám
6. A gyártó neve és címe
7. Cikkszám
8. Kibocsátási szám

A példa megfelelőségi nyilatkozat a használati útmutató utolsó előtti oldalán található.

A maximális zajszint- és vibrációértékek [1]
A kezelői állásnál mért egyenértékű hangnyomásszint– Mérési bizonytalanság	dB(A) dB(A)	91 3
A mért egyenértékű hangnyomásszint– Mérési bizonytalanság	dB(A) dB(A)	106,5 3
A garantált egyenértékű hangnyomásszint dB(A 110
Vibrációszint– Elülső markolat– Hátsó markolat– Mérési bizonytalanság	m/sec ^2 m/sec ^2 m/sec ^2	5,6 7,9 1,5
MŰSZAKI ADATOK		SPR 255 A 305	SPR255C A 305 C
Motor (egyhengeres, kétütemű) – hengerürtartalom cm	^3	25,4 25,4
Keverék (benzin/olaj) % 40 = 2,5 % 40 = 2,5 %
Teljesítmény kW 0,9 0,9
Vastag lánc mm 0,050” / 1,27 mm 0,050” / 1,27 mm
Fordulatszám alapjáraton	^1/min	< 3000 - 3500	< 3000 - 3500
Maximális megengedett fordulatszám terhelés nélkül, felszerelt lánccal	^1/min	11000	11000
Üzemanyagtartály kapacitása	cm ^3	200	200
Fajlagos fogyasztás a legnagyobb teljesítményen	g/kWh	560	560
Olajtartály kapacitása	cm ^3	140	140
Lánc fogaskerék fogai / fogosztása		6T / 3/8	8T / 1/4
Vágáshossz	mm	220 / 270	235
Súly (üres tartállyal)	kg	3,2 3,2
Maximális sebesség lánc	m/s	21	18,6

[1] FIGYELEM! A vibrációérték változhat a gép alkalmazási funkciója és felszereltsége függvényében, és meghaladhatja a megadott értéket. Meg kell határozni a felhasználó védelmét szolgáló biztonsági intézkedéseket, melyeket a valós használati feltételek melletti vibrációs terhelések becslésére kell alapozni. Ebből a célból figyelembe kell venni az üzemi ciklus összes fázisát, például a kikapcsolást és az üresben való üzemelést is.

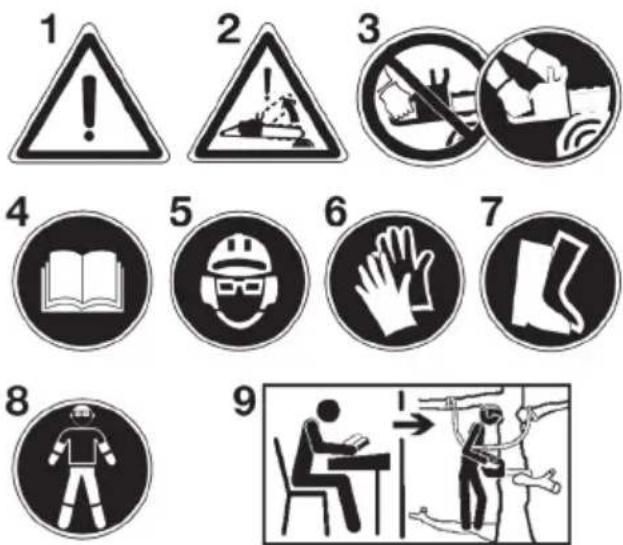

2. JELÖLÉSEK

1) Figyelem! Olvassa el figyelmesen és tartsa be az ösz-szes előírást.
2) Figyelem! visszacsapódás veszélye.
3) A motoros fürészt két kézzel használja.
4) Olvassa el a használati és karbantartási utasítást, mielőtt ezt a gépet használatba venné.
5) Használjon védősisakot, szemüveget és fülvédőt. A gép használója mindennapos, folyamatos normál körülmények közötti használat esetén 85 dB (A) értéknek megfelelő, vagy annál magasabb zajszintnek teheti ki magát.
6) Viseljen vastag munkavédelmi kesztyűt.
7) Használjon csúszásgátló talppal és acél orral rendelkező balesetvédelmi csizmát vagy cipőt.
8) Használjon megfelelő láb-lábszár, és kéz-kar védöt.
9) Ezt a motoros fűrészt kizárólag a fák gondozása tekintetében megfelelően képzett kezelők használhatják. (lásd Használati utasítás).

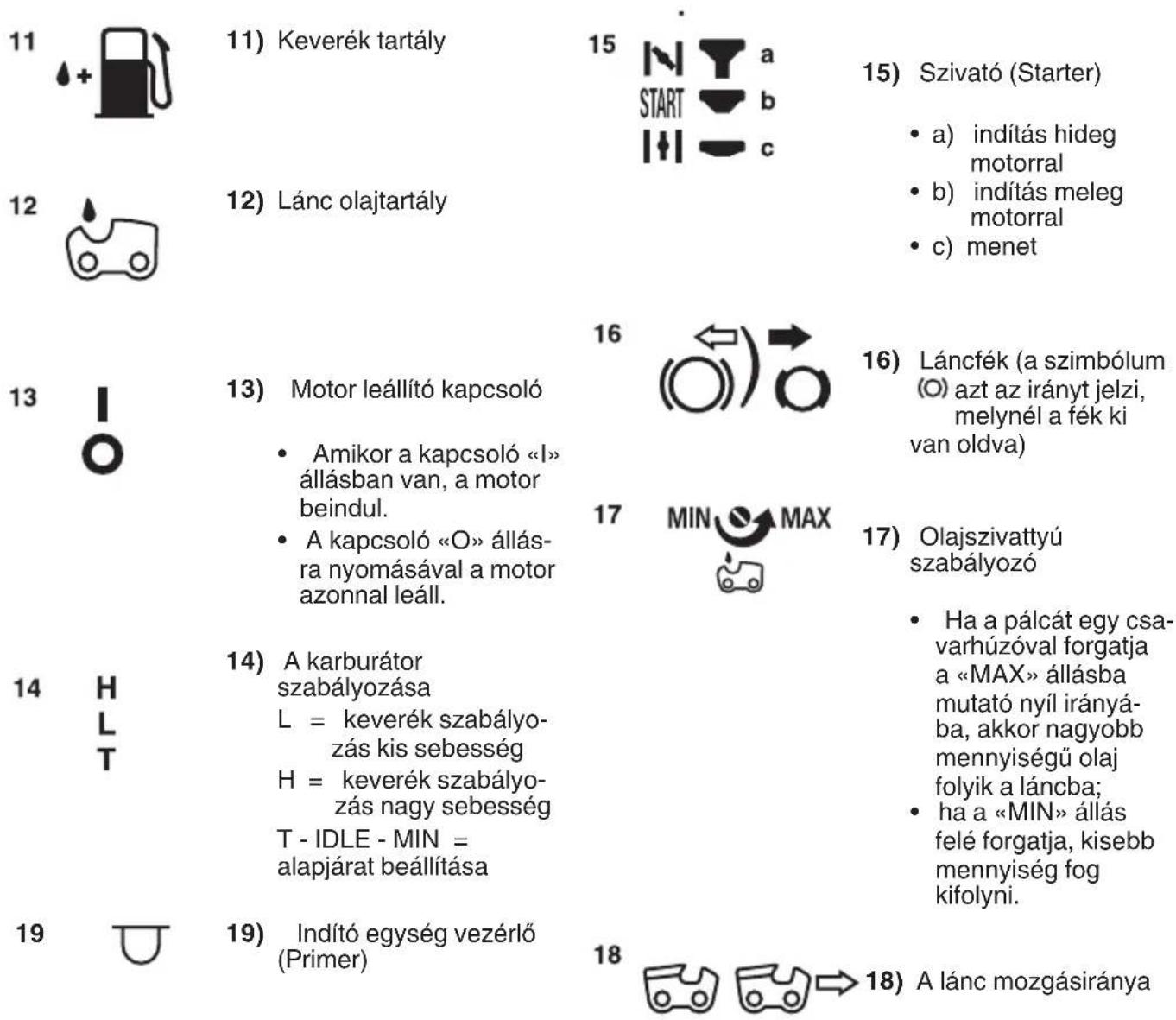

MAGYARÁZÓ JELZÉSEK A GÉPEN (ha vannak)

11 Keverék tartály 12 Lánc olajtartály 13 Motor leállító kapcsoló 14 Amikor a kapcsoló «I» állásban van, a motor beindul. 15 START a b c 16 (○) Min MAX 17 Olajszivattyú szabályozó 18 Ha a pálcát egy csavarhúzóval forgatja a «MAX» állásba mutató nyíl irányába, akkor nagyobb mennyiségű olaj folyik a láncba; 19 H A lánc mozgásiránya 10 A karburátor szabályozása L = keverék szabályozás kis sebesség H = keverék szabályozás nagy sebesség T - IDLE - MIN = alapjárat beállítása

3. BIZTONSÁGI ELŐRÁSOK

RENDELTETÉSSZERÜ HASZNÁLAT / NEM RENDELTETÉSSZERÜ HASZNÁLAT

Ezt a motoros fűrészt kizárólag képzett kezelő általi használatra terveztük, fák koronáinak metszésére és vágására, bokrok, fatörzsek és fagerendák vágására, melyek megengedett átmérője a vezetőlemez hosszúságától függ. Kizárólag fa vágására alkalmazható. Minden egyén használat nem rendeltetésszerűnek minősül. TOVÁBBÁ KIZÁRÓLAG A FAGONDOZÁSI MUNKÁKRA SZAKOSODOTT, KÉPZETT SZAKEMBEREK HASZNÁLHATJÁK.

A motoros fűrész használata során a kezelőnek gondoskodnia kell az egyéni védőfelszerelésről a kézikönyv előírásainak és a motoros fűrészen látható piktogramoknak megfelelően. A használati utasítás szerves részét képezik továbbá a kézikönyvbe foglalt biztonsági előírások, valamint a használati és karbantartási útmutatások. A motoros fűrésszel dolgozó vagy az azt karbantartó személyeknek ismerniük kell a kézikönyv tartalmát. Kizárólag eredeti vagy a gyártó által jó -váhagyott cserealkatrészeket (vezetőlemez, lánc, gyújtógyertya), továbbá az engedélyezett és a kézikönyvben megadott vezetőlemez/ lánc kombinációkat kell alkalmazni.

A felhasználóra és nem a gyártóra hárul a nem rendeltetésszerű használatból és/vagy a motoros fűrész szerkezetének engedély nélküli módosításából származó mindennemű baleset miatti felelősség. A motoros fűrész csak kültéri használatra készült.

Fennmaradó kockázatok

A motoros fűrész előírásszerű használata mellett is fennállnak a meg nem szüntethető fennmaradó kockázatok. A motoros fűrész típusa és szerkezete függvényében az alábbi potenciális kockázatok állnak fenn:

• Érintkezés a lánc burkolaton kívül eső fogaival (vágás veszélye).
• A forgó lánccal való érintkezés (vágás veszélye).
• A vezetőlemez hirtelen és váratlan mozgása (vágás veszélye).
• A lánc részeinek leválása (vágás és sérülés veszélye).
• A megmunkált fa darabjának leválása.
• A megmunkált fa apró részeinek és a benzinmotor kibocsátott égési termékeinek belégzése.
• Az üzemanyagnak (benzin/olaj) a börrel való érintkezése.

- Hallássérülés, ha a munka során nem alkalmaznak hallásvédő eszközöket.

A) ÁLTALÁNOS UTASÍTÁSOK

1) Olvassa el figyelmesen az útmutatásokat. Ismerje meg a kezelőszerveket, és sajátítsa el e gép ke ze lé sét. Tanulja meg a motor gyors leállítását.

2) Tilos gyermekekre bízni a gép használatát, illetve o Iyan személy re, aki nem ismeri a gép kezelésére vo nat kozó útmutatásokat. A helyi törvényrendeletek sza bál yozhatják a gép használatához előírt minimális é let kort.

3) A gépet egyszerre egynél több személy nem hasz nálhatja.

4) Soha ne használja a gépet:

- más személyek, föleg gyermekek jelenlétében, illetve állatok közelében;

– ha a használó fáradt vagy nem érzi jól magát, illetve ha gyógyszer, kábítószer, alkohol vagy más olyan sze rek hatása alatt áll, melyek reflexeit és figyelmét károsan befolyásolják;

-ha a használó nem képes a gépet két kézzel erősen meg tartani és/vagy munka közben nem tud két lá bon stabilan egyensúlyban maradni.

5) Tartsa szem előtt, hogy a gép kezelője felelős a más személyeken bekövetkező balesetekért, vagy pe dig azok tulajdonában keletkező károkért.

B) MUNKAVÉGZÉS ELŐTTI MŰVELETEK

1) Munka közben olyan megfelelő öltözetet kell hor dani, mely nem akadályozza a használót.

- Használjon testhez simuló védőruhát, mely rendelkezik vágásbiztos védőrészekkel.

- Hordjon sisakot, kesztyűt, védőszemüveget, porvédő maszkot és csúszásgátló talppal rendelkező vágásbiztos cipőt.

- Hallószervének védelmére használjon fülvédő tokot.

- Ne használjon sálat, köpenyt, nyakláncot vagy bármilyen lelógó vagy széles kellékeket, melyek beakadhatnak a gépbe, vagy más a munkavégzés he lyén lévő tárgyakba, illetve anyagokba.

- Ha hosszú a haja, kösse megfelelően össze.

2) FIGYELEM: VESZÉLY! A benzin tüzves zélyes.

- az üzemanyagot az ezen típusú használatra előirányzott megfelelő kannákban tárolja;

-ne dohányozzon, amikor az üzemanyagot kezeli;

- Iassan nyissa ki tanksapkát és hagyja, hogy a belső nyomás foko zatosan kerüljön kieresztésre;

- csak a szabadban töltsön üzemanyagot a gépbe, melyet egy tölcsér segítségével végezzen;

- az üzemanyagot mindig a motor indítása előtt töltse a gépbe. Járó, vagy meleg motornál ne nyissa ki a tanksapkát és ne töltsön üzeman yagot.

- ha a benzin kifolyt, ne indítsa el a motort, hanem távolítsa el a gépet arról a területről, ahol ez történt és kerülje az olyan eszkö - zök használatát, melyek tü zet okozhatnak egészen addig, amíg az üzemanyag el nem párolgott és a benzingőz szét nem oszlott;

- a gépre vagy a földre került minden benzin nyomot távolítson azonnal el:

- ne indítsa el a gépet azon a helyen, ahol az üzemanyag utántöltését végezte;

- kerülje azüzemanyag ruhájával történő érintkezését, és ha ez mégis megtörtént volna, öltözzön át mie lött a motort elindítaná;

- tankolás után a tanksapkát gondosan csavarja vissza a helyére és alaposan húzza meg.

3) A sérült vagy károsodott kipufogót cserélje ki.

4) Használat előtt végezzen egy általános elle nőr zést a gépen és különösen az alábbiakra fordítson figyelmet:

- a gázkarnak és a biztonsági karnak szabadon kell mozognia és nem eröltetetten, továbbá kien gedé süket követően automatikusan és gyorsan kell a semleges helyzetbe viss zatérniük;

- a gázkarnak rögzített helyzetben kell maradnia ha nem nyomják le a biztonsági kart; - motort leállító kapcsolónak könnyen kell egyik helyezetből a másikba mozdulnia; - az elektromos vezetékeknek és különösen a gyertya vezetékének épnek kell lenniük szikra kép ző dé sek elkerülése érdekében, és a gyertyasapkát megfelelően kell a gyertyára szerelni;

- a gép markolatait és védőrészeit tisztán kell tartani, és azoknak szilárdan kell a géphez rögzülniük;

- a láncféknek tökéletesen és hatékonyan kell mű köd nie;

- a vezetőlemezt és a láncot megfelelően kell felszerelni;

- a láncnak megfelelően kell feszülnie.

5) A munka kezdete előtt győződjön meg arról, hogy valamennyi védőrész megfelelően legyen felszerelve.

C) HASZNÁLAT KÖZBEN

1) A motort nem szabad zárt térben működtetni a szénmonoxid mérgezés veszélye miatt.

Biztosítja a megfelelő szellőzést, amikor árokban, üregekben vagy hasonló helyen dolgozik.

2) Kizárólag napfénynél vagy megfelelő mester séges fénynél dol gozzon.

3) A talajon végzett munka alatt álljon biztos és stabil hely zetben:

- amennyire csak lehet kerülje a vizes, vagy csúszós talajon illetve a túl egyenetlen vagy meredek földön történő munkavégzést, melyek nem garantálják a kezelő stabil helyzetét munka közben;

- ekerülje nem stabil létrák és állások használatát;

- ne dolgozzon a géppel a vállánál magasabb szinten;

- soha ne fusson, hanem gyalogoljon és figyeljen a talaj egyenetlenségeire és esetleges akadályokra.

- kerülje az egyedül, vagy túl elszigetelten történő munkavégzést, hogy esetleges baleset esetén kön nyeb ben tudjon segítséget hívni.

4) A motort szilárdan rögzített gép mellett indítsa el:

- a motor indítását az üzemanyag töltés helyétől legalább 3 méterre végezze;

- ellenörizze, hogy mások ne legyenek a gép ha tó su ga rában;

- ne irányítsa a kipufogót, tehát a kipufogógázt gyúlékony anyagok felé:

- ügyeljen a lánc mozgása által okozott esetleges tárgyak kidobására, főleg amikor a lánc akadályoknak, vagy idegen testeknek ütközik.

5) Ne változtasson a gép alapbeállításán, különös tekintettel a motor fordulatszámára.

6) Ne vesse alá a gépet túlságos erőfeszítésnek és ne használjon kis gépet nehéz munkák végrehajtásához; a megfelelő gép használata csökkenti a lehetséges ves zélyeket, és javítja a munka minőségét.

7) Ellenőrizze, hogy a gép minimális fordulatszáma ak kora legyen, hogy az ne tegye lehetővé a lánc moz gá sát továbbá, hogy gáz adása után a motor gyorsan viss zatérjen a minimális fordulatszámra.

8) Ügyeljen arra, hogy ne ütközzön erősen a ve ze tő le mezzel idegen tárgyaknak és figyeljen a lánc ha la dása által esetlegesen okozott tárgyak kido bá sára.

9) Állítsa le a motort:

- minden egyes alkalommal, amikor a gépet örizetlenül hagyja. -mielött üzemanyagot tölt a gépbe.

10) Állítsa le a motort és húzza ki a gyertya veze tékét:

- a gép tisztítása, ellenőrzése előtt, vagy mielőtt azon valamilyen munkálatot végez;

- idegen test hozzáütődésekor. Ellenőrizze le, hogy történt-e kár, rongálódás a gépen, és végezze el a szükséges javításokat mielőtt újból használatba venné a gépet;

- amennyiben a gép rendellenes módon vibrálni kezd (Azonnal derítse ki a vibrálás okát, és küszöbölje ki, illetve keressen fel egy szakszervizt).

- amikor a gépet nem használja;

11) Ne tegye ki magát a vágás során keletkező pornak és fűrész -pornak.

D) KARBANTARTÁS ÉS TÁROLÁS

1) Ellenőrizze a csavarok, illetve csavaranyák épségét és rögzítettsé gét a gép biztonságos működése ér de ké ben. Fontos a folyamatos, alapos karbantartás a gép élettartama és biztonságos műkö - dése érde kében.
2) A tűzveszély elkerülése érdekében a gépet ne rak tá rozza benzinnel teli tartállyal olyan zárt helyen, ahol a benzingőztől láng, szikra vagy erős hőforrás kö ze lé ben begyulladhatna.
3) Hagyja kihülni a motort mielött a gépet bárhol elhelyezné.
4) A tűzveszély elkerülése érdekében a motort, kipufogó hangtompí tóját, és a benzin tárolásának kör nyé két tartsa tisztán és különösen fürészpor, gally, levél vagy túlságos zsír szennyeződésektől mentesen; ne hag yjon továbbá levágott növényekkel teli tár o lóe gy ségeket zárt helyiségben.
5) Amennyiben a tankot le kell ürítenie, ezt hideg mo tor mellett és a szabadban végezze.
6) Használjon védőkesztyűt minden a vágóegy sé gen végezendő művelethez.
7) Ügyeljen a lánc élezésére. Valamennyi a láncot és a vezetőlemezt érintő munkamüvelet sajátos szakér tel met igényel, a munka megfelelő kivitelezéséhez szü k séges különleges szerszámokon túl. Biztonsági o kok ból ajánlatos mindig kapcsolatba lépni Viszon te la dójával.
8) Biztonsági okokból a gépet soha ne használja el kopott vagy megrongálódott alkatrészekkel. A sé rült alkatrészeket ne javítsa, hanem eredeti gyári új alkatrészekre cserélje le. Csak eredeti cserealkatrészeket használjon. A minőségileg nem megfelelő alkatrészek károsíthatják a gépet, és a bizton sá got is veszélyeztetik.
9) Mielött eltenné a gépet győződjön meg arról, hogy a karbantartás hoz használt kulcsokat illetve szers zá mo kat eltávolította-e.
10) A gépet gyermekek által el nem érhető helyre te gye el.

E) SZÁLLÍTÁS ÉS MOZGATÁS

1) Minden alkalommal amikor a gépet mozgatni, vagy szállítani kell:
- kapcsolja ki a motort, várja meg a lánc leállását, vegye le a gyertyasapkát;
- helyezze fel a védőtokot;
- fogja meg a gépet kizárólag a markolatoknál fogva, és a vezetőlemezt fordítsa a haladási iránnyal ellen té tes irányba.
2) Amikor a gépet egy gépjárművel szállítja oly mó don kell elhelyezni, hogy az ne jelentsen veszélyt senkire nézve sem és szilárdan kell rögzíteni, hogy el ke rü lje feldőlését, mely károkat okozhat, illetve az üzemanyag kifolyását idézheti elő.

F) FENNMARADÓ KOCKÁZATOK

• A láncfűrész működése alatt tartsa távol minden testrészét a fogaslánctól. A láncfűrész beindítása előtt ellenőrizze, hogy a fogaslánc semmivel se érintkezzen. A láncfűrész használat alatt egyetlen pillanatnyi figyelmetlenség is elég ahhoz, hogy a ruházat vagy a testrészek a fogasláncba akadjanak.
• A kétkezes munka során jobb kezével mindig a hátsó marko latnál és bal kezével az elülső markolatnál tartsa a szerszá-mot. Soha ne fogja fordított kézzel a láncfűrészt, mivel ez növeli a személyi érülés veszélyét.
• Viseljen biztonsági védőszemüveget és zajvédő felszerelést. Ajánlott további fej-, kéz- és lábvédő eszközök használata. Megfelelő védőruházat viselése csökkenti a repülő szilánkok és a fűrész fogaival való véletlen érintkezés okozta testi sérüléseket.
• Amikor egy terhelés alatt levő ágat vág le, ügyeljen a visz szäütés veszélyére. Amikor a farostok feszültsége kienged, a visszacsapódó ág megütheti a fűrészt és/vagy a felhasználót, aki így elvesztheti a fűrész feletti uralmát.
• Különös óvatossággal járjon el, amikor fiatal bokrokat és cserjéket vág. A vékony ágak beakadhatnak a fogasláncba és a fel használó irányába csapódhatnak és egyensúlyvesztést okozhatnak.
• A láncfűrészt szállításakor tartsa az elülső markolatnál fogva,

amikor ki van kapcsolva, és tartsa távol a testétől. A láncfűrész szállításakor vagy tárolásakor mindig helyezze fel a vezetőle mez burkolatát. A láncfűrész helyes kezelése révén csökkenthető a mozgó fogaslánccal való véletlenszerű érintkezés kockázata.

• Tartsa be a kenésre, a lánc feszítésére és a cserealkatrészekre vonatkozó utasításokat. A nem megfelelően feszített és kent lánc elszakadhat, ez növeli a visszaütés kockázatát.
• Tartsa szárazon, tisztán, zsír- és olajmentesen a markolatokat A zsíros, olajos markolat síkos, ezért a szerszám feletti uralom elvesztését okozhatja.
• A gép indítószerkezete alac sony mértékű elektromágneses mezőt hoz létre, ám nem zárható ki, hogy ez nem okoz interfe -renciát azokkal az aktív vagy passzív orvostechnikai eszközökkel, amelyek a gép kezelőjének testében lehetnek, ez súlyos e gész ségi kockázatot jelenthet. Ezért a gép használata előtt az ilyen orvos -technikai eszközökkel élő személyek forduljanak információért kezelőorvosukhoz vagy az eszközök gyártójához.

G) A VISSZAÜTÉS OKAI ÉS MEGELÖZÉSE A KEZELŐ SZÁMÁRA

Különös figyelemmel dolgozzon a csúszós (vizes vagy havas), egyenetlen vagy növényzettel borított talajon. Ügyeljen a rejtett akadályokra, mint például a levágott törzsek, gyökerek, kövek, árkok és mélyedések, melyek elbotlást okozhatnak. Legyen nagyon elővigyázatos, amikor lejtős vagy egyenetlen talajon dolgozik. Soha ne használja a motoros fűrészt egy kézzel. Ha csak az egyik kezét használja, a visszaütő erő nehezen ellenőrizhető, továbbá nehezebb megakadályozni, hogy a vezetőlemez vagy a lánc megcsússzon vagy megugorjon az ágon vagy törzsön.

Visszaütés keletkezhet, ha a vezetőlemez hegye vagy vége egy tárgyhoz ér, vagy ha a fa vágásába beszorul a fogaslánc.

A szerszám végével való érintkezés egyes esetekben hirtelen fordított reakciót okozhat: a vezetőlemez felfelé és a kezelő felé hátralöködik. Ha a fogaslánc a vezetőlemez felső részére szorul, a lánc hirtelen a kezelő felé löködhet.

A fenti reakciók bármelyike a fűrész feletti uralom elvesztéséhez, és súlyos személyi sérülésekhez vezethet. Ne hagyatkozzon kizárólag a fűrész beépített biztonsági szerkezeteire.

A láncfűrész használatakor végezze el a szükséges biztonsági intézkedéseket a munka során fellépő baleset- és sérülésveszélyek kiküszöbölésére. A visszaütést a szerszám helytelen használata és/ vagy nem megfelelő működtetési módszerek és feltételek okozzák, a visszaütés elkerülhető, ha betartja az alábbi elővigyázatossági intézkedéseket:

• Tartsa mindkét kezével erősen a fűrészt, hüvelykujjával és ujjaival szorítsa a láncfűrész markolatát, testének és karjának helyzete tegye lehetővé a visszaütés erejével szembeni ellenállást. Ha megtette az elővigyázatossági intézkedéseket, a felhasználó képes a visszaütés erejét megfelelően kezelni. Ne engedje el a láncfűrészt.
• Ne nyújtsa ki túl messzire a karját és ne végezzen vágást a vállmagasság felett. Ezzel megelőzheti a fűrész végének vélet-lenszerű érintkezését és lehetővé teszi a láncfűrész hatékonyabb irányítását a váratlan helyzetekben.
• Kizárólag a gyártó által előírt vezetőlemezt és láncot használjon. A nem megfelelő csere-vezetőlemezek és –láncok láncszakadást és/vagy visszaütést okozhatnak.
• Tartsa be a gyártó előírásait a láncfűrész élezésére és karbantartására vonatkozóan. A mélység szintjének csökkenése a visszaütések számának növekedését okozhatja.

H) A MOTOROS FÜRÉSZ HASZNÁLATI TECHNIKÁI

Tartsa be mindig a biztonsági figyelmeztetéseket és a végezendő munka típusának legmegfelelőbb vágási technikákat alkalmazza, a

útmutatásoknak és a használati utasításban feltüntetett példáknak megfelelően.

J) TANÁCSOK KEZDŐKNEK

Mielött először vágna fát vagy gallyazna célszerű:

• ezen típusú szerszám használatára vonatkozó betanításon részt venni;
• a jelen használati utasításban feltüntetett biztonsági figyelmeztetéseket és használati útmutatásokat gondosan elolvasni;
  – egy a talajon lévő, vagy fűrészbakon rögzített fatönkön gyakorolni, hogy megfelelő jártasságot szerezzen a gép használata, és a legcélszerűbb vágási technikák tekintetében.

K) HOGYAN KELL A HASZNÁLATI UTASÍTÁST ÉRTELMEZNI

A használati utasítás szövegében a különlegesen fontos információkat tartalmazó fejezeteket különböző fokozatokban emeltük ki, melyek jelentését az aláb biak ban ismertetjük:

MEGJEGYZÉS

vagy

FONTOS

Az előző részekben feltüntetettekre

vonatkozó pontosításokat, vagy egyéb infor má ciót tartalmaz a célból, hogy segítsen elkerülni a gép megrongálódását illetve egyéb károk okozását.

FIGYELEM!

Be nem tartás esetén személyes,

vagy másoknak okozott sérülések ves zélye.

VESZÉLY!

Személyes vagy másoknak oko zható

súlyos illetve életveszélyes balesetek kockázata a szabályok be nem tartása esetén.

3.1 GALLYAK VÁGÁSA A MOTOROS FÜRÉSSZEL KÖTÉL ÉS BIZTONSÁGI SZÍJ HASZNÁLATÁVAL

Az alábbi fejezet feltünteti azokat a munkamüveleteket, mellyel csökkentheti a motoros fürészekkel végzett gallyvágás során fennálló kockázatokat, amikor a magasban dolgozik kötéllel és biztonsági szíjjal. Noha alapvető leírásként hasznos lehet útmutatókhoz, vagy kiképzési utasításokhoz, nem tekinthető a hivatalos kiképzés he lyettesítőjének. Az alábbi fejezetben feltüntetett útmutatások csak hasznos gyakorlati példáknak tekinthetők. Ajánlatos mindig betartani a belföldön érvényes törvényeket és szabályozásokat.

Általános követelmények magas helyen történő munkavégzés esetén

Ajánlatos, hogy a magasban történő kötél és biztonsági szíj alkal - mazásával illetve motoros fűrésszel végzett gallyvágás esetén a kezelő soha ne legyen egyedül. Ajánlatos, hogy a talajon álljon egy munkatárs, aki megfelelő kiképzéssel rendelkezik a vészhelyzet esetén végezendő eljárások tekintetében.

Ajánlatos, hogy a gallyvágást motoros fűrésszel végző kezelők általános kiképzést kapjanak ezen munkavégzés vonatkozásában, azaz a biztonságos fára mászást és munkavégzési helyzetet illetően és megfelelően fel legyenek szerelve biztonsági szijas hevederekkel, kötelekkel, lyukas végződésű lapos szíjakkal, horgokkal és más eszközökkel, hogy stabil helyzetben tudjanak maradni és stabilan tudják megtartani a motoros fűrészt, biztonságos munkavégzési helyezetet felvéve.

A motoros fűrész fán történő használatát megelőző előkészületek

Ajánlatos, hogy a motoros fűrész ellenőrzött állapotban, üzemanyaggal megtöltve és a földön lévő kezelő által elindított és bejáratott állapotban legyen valamint, hogy a fán lévő kezelőnek kikapcsolt állapotban adja át a készüléket.

Ajánlatos a motoros fűrészt a kezelő biztonsági szíjas hevederéhez történő csatlakoztatásra alkalmas lapos szíjjal rögzíteni.

a) rögzítse a lapos szíjat a motoros fűrész hátulsó részén lévő csatlakozó ponthoz (A);
b) biztosítson megfelelő horgokat, melyek lehetővé teszik a motoros fűrész kezelő szíjas hevederéhez történő közvetett csatlakozta -tását (azaz a lapos szíjon keresztül), vagy a közvetlen csatlakoztatását (azaz a motoros fűrész csatlakozó pontján keresztül);
c) győződjön meg arról, hogy a motoros fűrész biztonságosan legyen csatlakoztatva, amikor a kezelőnek átadásra kerül;
d) győződjön meg arról, hogy a motoros fűrész a szíjas hevederhez legyen rögzítve mielött az emelő szerkezetről eltávolítaná.

A motoros fűrész szíjas hevederhez történő közvetlen rögzítésének lehetősége csökkenti a készülék sérülésének veszélyét a fa körül végzett mozgás alatt. Szakítsa meg mindig a motoros fűrész ener - giaellátását, amikor az közvetlenül a szíjas hevederhez van rögzítve. Ajánlatos a motoros fűrészt a szíjas hevederen javasolt rögzítési pontokhoz csatlakoztatni.

Ezek középen (elöl vagy hátul) illetve oldalt találhatók.

Amikor lehetséges, a motoros fűrészt a középső, hátsó központi pontra csatlakoz tassa, hogy elkerülje a mászó kötelekkel történő érintkezését és biztosítsa, hogy középen tartsa meg súlyát, a kezelő ge - rincoszlopának alsó része felé.

A motoros fűrész egy csatlakozó pontról egy másik csatlakozó pontra rögzítése se rán ajánlatos, hogy a kezelők meggyőződjenek arról, hogy a motoros fűrész rögzítve legyen az új helyzetében, még mielőtt az előző rögzítési pontról lekapcsolnák azt.

A motoros fűrész fán történő használata

Az ezekkel a motoros fűrészekkel a fákon végzett gallyvágási műveletek alatt bekövetkezett balesetek elemzése során kiderült, hogy a balesetek fő oka a motoros fűrész egy kézzel történő helytelen hasz nálata volt. A balesetek nagy része során a kezelők nem igyekeznek biztonságos munkavégzési helyzetet felvenni, mely lehetővé teszi, hogy a motoros fűrészt mindkét kezükkel fogják.

Ez az alábbiaknak betudható balesetveszélyt növeli:

- a motoros fürészt nem tartják erősen visszaütés esetén,

• a motoros fűrész feletti uralom olyan fokú hiánya, mely növeli annak a mászó kötelekkel és a kezelő testével (különösen a bal kezével és kariával) történő érintkezés valószínűségét, és
• a szerszám feletti uralom elvesztése a nem biztonságos munka - végzési helyzet miatt, ami a motoros fűrésszel történő érintkezést teszi lehetővé (nem szándékos mozdulat a motoros fűrész mű ködése közben)

Biztonságos munkavégzési helyzet két kézzel történő használatnál

Ahhoz, hogy lehetővé váljon a kezelők számára a motoros fűrész két kézzel történő megtartása, ajánlatos általános szabálynak tekinteni, hogy a kezelők biztonságos munkavégzési helyzetet találjanak, ami kor a motorfűrészt működtetik:

• a csípő magasságában, amikor vízszintesen vágnak,
• a has magasságában, amikor függőlegesen vágnak.

Amikor a kezelő függöleges fatörzsek közelében dolgozik alacsony oldalsó erökkel a munkavégzési állásban, szükségessé válhat egy jó támasz a biztonságos munkavégzési helyzet biztosításához.

Mindenesetre amikor a kezelők eltávolodnak a fatörzstöl, szükségük lesz néhány lépés megtételére, hogy megsemmisítsék vagy semlegesít sék a növekvő oldalsó erőket, például a fő kötél irányváltásával egy kiegészítő rögzítési ponton keresztül, vagy a szabályozható lapos szíj közvetlenül a szíjas hevedertöl egy kiegészítő rögzítési pontra történő erősítésével.

A munkavégzési helyzetben megfe- lelő támasz létrehozása egy kengyel segítségével is elősegíthető, melyet ideiglenesen egy gyűrű alakú szíjjal alakít ki és amelybe a lábát helyezi el.

A motoros fűrész beindítása a fán

A motoros fűrész fán történő beindítása alatt ajánlatos, hogy a kezelő:

a) indítás előtt működésbe helyezze a láncféket,
b) a motoros fűrészt beindítása előtt a testének bal, vagy jobb oldalán tartsa, azaz:
1) a bal oldalon tartsa a motoros fürészt úgy, hogy a bal kezét az elülső markolatra helyezi testétől távol tartva a motorfürészt, míg a jobb kezével az indítózsinórt húzza meg, vagy
2) a jobb oldalon tartsa a motoros fűrészt úgy, hogy a jobb kezét a két markolat egyikére helyezi testétől távol tartva a motorfűrészt, míg a bal kezével az indítózsinórt húzza meg.

Ajánlatos, hogy a láncfék mindig be legyen húzva, mielött a motoros fűrészt működő helyzetben a lapos szíjon felakasztva hagyja. Ajánlatos, hogy a kezelők mindig ellenőrizzék, hogy a motoros fűrész elegendő üzemanyaggal rendelkezik-e, mielőtt kritikus vágásba kezdenének.

A motoros fúrész egy kézzel történő használata

Ajánlatos, hogy a kezelők ne használják a motoros fűrészt gallyak vágásához egy kézzel, amikor nincsenek stabil munkavégzési helyzetben, vagy kézi fűrész helyett az ágak végénél lévő kis átmérőjű gallyak vágásához.

A motoros fürészeket egy kéz -zel történő vágáshoz kizárólag akkor használja, amikor:

• a kezelők nem tudnak olyan munkaállást felvenni, mely lehetővé tenné számukra mindkét kezük használatát és
• a munkavégzés alatti állásukat egy kézzel kell meg tartaniuk és a motoros fürész teljesen kinyújtva hasz nálják, a kezelő testé re merőlegesen és attól távol tartva.

Ajánlatos, hogy a kezelők:

• soha ne vágjanak a motoros fűrész vezetőlemezének a végénél lévő visszaűtő résszel:
• soha ne vágjanak és tartsanak meg fadarabokat, vagy
• soha ne próbáljanak megfogni fadarabokat, amikor azok leesnek.

Beakadt motoros fűrész kiszabadítása

Ha a motoros fűrész vágás közben beakad ajánlatos, hogy a kezelők:

• kapcsolják ki a motoros fűrészt és biztonságosan rögzítsék az ág azon részén, amely a törzstől a vágás felé irányul, illetve a szerszám egy külön kötelére;
• ha szükséges, a motoros fürészt a bevágási rész felöl húzzák ki az ág felemelése közben, ha szükséges;
• ha szükséges használjanak egy kézi fűrészt, vagy egy másik motoros fűrészt a beakadt motoros fűrész kiszabadítása céljából oly módon, hogy a beakadt motoros fűrész körül legalább 30 cm-es távolságon végzik el a vágást.

Ha kézi fűrészt vagy motoros fűrészt használ a beakadt motoros fűrész kiszabadítására ajánlatos, hogy a vágást az ág vége felé végezze (azaz a beakadt motoros fűrész és az ág végződése között és ne a törzs illetve a beakadt motoros fűrész között), hogy megakadályozza, hogy a motoros fűrész a levágásra kerülő ággal együtt essen le és tovább nehezítse a helyzetet.

4. A GÉP ÖSSZESZERELÉSE

FONTOS

A gépet leszerelt ve ze tö le-

mezzel és lánccal, illetve üres keverék- és olajtar-tállyal szállítjuk le.

FIGYELEM!

A gép kicsomagolását és

összeszerelését szilárd, sík felületen kell végezni, továbbá elegendő helyet kell biztosítani a gép és a csomagolás moz ga tá sá hoz a megfelelő szerszámok alkalmazásával.

A csomagolóanyagok selejtezését mindig a helyi hatályos előírásoknak megfelelően kell elvégezni.

FIGYELEM!

Használjon mindig erős

mun kakesztyűt amikor a vezetőlemezhez, és a lánchoz nyúl. Fordítson maximális figyelmet a vezetőlemez és lánc felszerelésére, hogy ne kockáztassa a gép biztonságát és haté ko nyságát; kétség esetén lépjen kapcsolatba Viszonteladójával.

Mielött felszerelné a vezetőlemezt győződjön meg arról, hogy a láncfék ne legyen kinyomva; ez akkor érhető el, amikor az elülső kézvédő teljesen hátra van húzva a géptest felé.

FIGYELEM!

Az összes müveletet ki-

kapcsolt motorral kell elvégezni.

1. A TARTÓSZEG FELSZERELÉSE (ha nincs gyárilag felszerelve)

- Csavarja ki a csavart (1) és távolítsa el a tengelykapcsoló burkolatát (2).

2. A VEZETÓLEMEZ ÉS A LÁNC ÖSSZESZERELÉSE

• Csavarozza ki a csavaranyát és távolítsa el a tengelykapcsoló burkolatot, hogy a húzó fogaskerékhez és a vezetőlemez tartóhoz férjen (2. ábra).
• Távolítsa el a műanyag távtartót (1); ez a táv- tartó kizárólag a becsomagolt gép szállításához kell, további használata nem szükséges (2. ábra).
• Szerelje fel a vezetőlemezt (2) úgy, hogy a töcsavart a vájatba illeszti, majd pedig nyomja a géptest hátulsó része felé (3. ábra).

- Szerelje fel a láncot a fogaskerék köré és a ve ze tőlemez vezetői mentén ügyelve a haladási irány betartására (4. ábra); ha a vezetőlemez csúcsa rendelkezik elötét fogaskerékkel, ügye ljen arra, hogy a lánc szemei megfelelően il leszkedjenek a fogaskerék üregeibe.

- Szerelje vissza a burkolatot az anya meghúzása nélkül, ügyeljen arra, hogy a két hátsó rögzítőelem a helyére kerüljön.

- Ellenőrizze, hogy a tengelykapcsoló burkolatának láncfeszítő csapja (3) helyesen legyen a rúd megfelelő furatába illesztve; ellenkező esetben egy csavarhúzó segítségével állít son megfelelően a láncfeszítő csavarán (5) a csap teljes beillesztéséig (5. ábra).

- Állítson megfelelően a láncfeszítő csavaron (4), amíg a lánc helyes feszültségét be nem állítja (5. ábra).

- Tartsa felemelve a vezetőlemezt, és húzza meg jól a védőburkolat anyáját a készletben található kulcs segítségével (6. ábra).

• Lánc feszítettségének ellenőrzése

Ellenőrizze a lánc feszítettségét. A feszültség akkor megfelelő, ha a lánc vezetőlemez felénél történő megfogásával a láncszemek nem ha gy ják el a vezetőt (7. ábra).

5. MUNKÁRA TÖRTÉNŐ ELŐKÉSZÜLET

1. AZ ÜZEMANYAGKEVERÉK ELŐKÉSZÍTÉSE

Ez a gép kétütemű motorral rendelkezik, mely ben- zinből és kenőolajból álló keverékkel mű ködik.

FONTOS Kizárólag benzin hasz ná la ta károsítja a motort, és a garancia elévülését vonja maga után.

FONTOS Kizárólag minőségi üze manya got és kenőanyagot használjon a megfelelő teljesítmény, és a mechanikus szervek hosszabb élettartamának biztosítása céljából.

• A benzin jellemzői

Kizárólag ólommentes benzint (zöld benzint) használjon, melynek oktánszáma nem alacsonyabb 90-nél.

FONTOS Az ólommentes benzin hajla- mos üledéket képezni a tartályban, ha 2 hó nap nál tovább tárolják. Használjon mindig friss benzint!

- Az olaj jellemzói

Kizárólag kiváló minőségű szintetikus olajat használjon, mely kifejezetten kétütemű motorokhoz való.

Viszonteladójától beszerezhetők kifejezetten e zen típusú motorhoz való olajok, melyek kitűnő védelmet képesek biztosítani.

Ezen típusú olajok használata lehetővé teszi egy 2,5%-os keverék létrehozását, mely 1 rész olajból áll minden 40 rész benzin tekintetében.

• A keverék előkészítése és tárolása

! VESZÉLY!

A benzin és a keverék gyúlékony!

• A benzint és a keveréket üzemanyagok számára előírt tartályokban kell tárolni biztonságos helyen, hőforrásoktól vagy nyílt lán-goktól távol.
• Ne hagyja a tartályokat gyermekek által elérhető helyen.
• Ne dohányozzon a keverék összeállítása közben, és kerülje a benzingőz be lé leg zését.

A táblázat a keverékhez használandó benzin és olaj mennyiségeket tünteti fel a felhasznált olaj típusától függően.

Benzin	Szintetikus olaj Kétütemű
litri	litri	cm3
1	0.025	25
2	0.050	50
3	0.075	75
5	0.125	125
10	0.250	250

A keverék készítéséhez:

• Töltse a benzin mennyiségének kb. felét egy e célra előírt jellemzőkkel rendelkező kannába.
• Öntse hozzá a táblázat szerinti olajmennyiség egészét.
  – Töltse bele a maradék benzint.
• Zárja le a kannát a kupakjával és erősen rázza össze.

FONTOS A keverék elöregszik. Ne kés zítsen túl nagy mennyiségű keveréket, így elke rülheti lerakódások képződését.

FONTOS Tartsa jól megkülönböztetve és könnyen azonosíthatóan a keveréket és a benzint tartalmazó kannákat, hogy használatuk al kalmával elkerülje felcserélésüket.

FONTOS Megfelelő időközönként tisz- títsa meg a benzint és a keveréket tartalmazó kan- nákat, hogy esetleges lerakódásokat eltá vo lít son belőlük.

FONTOS Elégtelen keverés esetén nő a túl korai dugattyú berágódás veszélye, a túl olajszegény keverék miatt. A jótállás érvényét veszti akkor is, ha az üzemanyag keverésre vonatkozó jelen használati utasításban feltüntetett útmutatásokat, stb. nem tartja be.

2. ÜZEMANYAG UTÁNTÖLTÉS

FIGYELEM!

A benzin és a benzingőzök

erősen gyúlékonyak. ÉGÉSI SÉRÜLÉS ÉS TÜZVESZÉLY!

FIGYELEM!

Óvatosan nyissa ki az

üzemanyag-tartály dugóját, mivel belsejében nyomás keletkezhet.

! VESZÉLY!

• Ne dohányozzon az üzemanyag-töltés alatt és ne lélegezze be a benzin füstjét.
• A motor beindítása előtt töltse be az üzemanyagot.
• Az üzemanyag betöltése után ellenőrizze, hogy az üzemanyag-tartály dugója megfelelően záródik-e.
• Soha ne vegye ki az üzemanyag-tartály du-

góját és ne töltsön a tartályba benzint, amikor a motor jár vagy ha még meleg.

• Ellenőrizze, hogy nincs-e szivárgás.
• A motort az üzemanyag-töltő helytól megfelelő távolságra indítsa be.

Üzemanyag töltés előtt:

– Rázza jól fel a keveréket tartalmazó kannát.
- Helyezze el a gépet vízszintesen, stabil he ly zetben oly módon, hogy a tanksapka felfelé le gyen.
- Tisztítsa meg a tanksapkát és környékét, így elkerülheti, hogy utántöltés közben szennye ző dés kerüljön a tartályba.
- Óvatosan nyissa fel a tanksapkát, így fokozatosan ereszti ki a nyomást. Az utántöltést egy tölcsér segítségével végezze, és kerülje a tartály peremig történő töltését.

FIGYELEM!

Zárja mindig vissza a

tank sapkát és rögzítse jól.

FIGYELEM!

Azonnal távolítson el az e set le gesen a gépre, vagy a talajra került minden üzemanyagkeverék nyomot és ne in dítsa el a motort addig, amíg a benzingőz szét nem oszlott.

3. LÁNC KENÓANYAG

FONTOS

Kizárólag motorfürészhez való olajat vagy motorfűrészhez való tapadó kenőolajat használjon. Ne használjon szennyeződéseket tartalmazó olajat, hogy ne tömitse el a tartály szűrőjét, valamint hogy elkerülje az olajszivattyú helyrehozhatatlan károsítását.

FONTOS

A lánc kenéséhez való olaj biológiailag lebontható. Ásványi olaj, vagy motorolaj használata rendkívül környezetszennyező.

A jó minőségű olaj használata alapvető feltétele a vágószervek hatékony kenésének. Az alacsony minőségű olaj kockáztatja a megfelelő kenést és csök kenti a lánc, illetve a vágólemez élettarta mát. Célszerű teljesen megtölteni (egy tölcsér se gít ségével) az olajtartályt is minden egyes alkalommal, amikor üzemanyag utántöltést végez. Mivel az olajtartály kapacitása úgy került megha táro zásra, hogy az üzemanyag előbb fogyjon el az olajnál, ily módon elkerülheti annak a veszélyét, hogy a gép kenőanyag nélkül működjön.

4. A GÉP ELLENÖRZÉSE

Mielött munkába kezdene:

• ellenőrizze a tengelykapcsoló megfelelő működését (amikor üresben van, a lánc nem mozoghat);

• minden nap vagy minden használat előtt, leesését vagy egyéb ütődését követően ellenőrizze a motoros fűrészt, hogy nincs-e rajta jelentős károsodás vagy hiba;

• töltse fel keverékkel és olajjal a megfelelő tartályokat;

• ellenőrizze, hogy nincsenek-e kilazult csavarok a gépen és a vezetőlemezen;
• ellenőrizze, hogy a lánc éles legyen és ne legye- nek rajta károsodásra utaló jelek;
• ellenőrizze, hogy a légszűrő tiszta legyen;
• ellenőrizze, hogy a gép markolatai és védőrészei tiszták és szárazak legyenek, megfelelően legyenek felszerelve és erősen a gépre legyenek rögzítve;
• ellenőrizze a markolatok rögzítését;
• ellenőrizze a láncfék hatékonyságát.
• ellenőrizze a lánc feszítettségét.

5. LÁNC FESZÍTETTSÉGÉNEK ELLENÓRZÉSE

FIGYELEM!

Az összes müveletet kikapcsolt motorral kell elvégezni.

A feszítettség akkor megfelelő, ha a lánc vezetőlemez felénél történő megfogásával a láncszemek nem hagyják el a vezetőt (7. ábra).

• Lazítsa ki a védőburkolat anyáját a készletben található kulcs segítségével (5. ábra).
• Állítson megfelelően a láncfeszítő csavaron (4), amíg a lánc helyes feszítettségét be nem állítja (5. ábra).
• Tartsa felemelve a vezetőlemezt, és húzza meg jól a védőburkolat anyáját a készletben található kulcs segítségével (6. ábra).

6. A LÁNCFÉK ELLENŐRZÉSE

Ez a gép biztonsági fékező rendszerrel van fel- szerelve.

A láncfék egy olyan egység, mely azért került ki- alakításra, hogy a lánc mozgását azonnal leállítsa, amikor azt visszaütés éri. Általában a féket au- tomatikusan hozza működésbe a tehetetlenségi erő. Kézzel is működésbe hozható, a fékkar (bal oldali védőrész) elülső rész felé történő lefelé nyo- másával.

Ez a fék kézzel is működésbe hozható az elülső védőrész előre tolásával. A fék szabaddá tételéhez húzza az elülső védőrészt a markolat felé egészen addig, amíg a kattanást nem hallja.

A fék hatékonyságának ellenőrzéséhez az alábbiak szükségesek:

• Indítsa el a motort és fogja meg a markolatot erősen két kézzel.
• A gázkar meghúzásával tartsa mozgásban a láncot és tolja előre a fékkart bal kezének kézfejével, a láncnak azonnal le kell állnia.
• Amikor a lánc leállt, engedje el azonnal a fékkart.
• Engedje ki a féket.

FIGYELEM!

Ne használja a gépet, ha a láncfék nem működik megfelelően, hanem lépjen kapcsolatba Viszonteladójával a szükséges ellenőrzések céljából.

6. MOTOR INDÍTÁS - HASZNÁLAT - LEÁLLÍTÁS

A MOTOR INDÍTÁSA

FIGYELEM!

A motor indítását az üzema nyag töltés helyétől legalább 3 méteres tá- vol ságra végezze.

A motor indítása előtt:

– Helyezze el a gépet stabil helyzetben a talajon
.- Távolítsa el a védőtokot.
- Győződjön meg arról, hogy a vezetőlemez ne érjen a talajhoz, vagy más tárgyakhoz.

- Hidegindítás

MEGJEGYZÉS

"Hidegindítás" alatt azt értjük, ha az indítást a motor leállítását követő le galább 5 perc elteltével, vagy egy üzemanyag után-töltést követően végzik.

A motor indításához (8. ábra):

1. Győződjön meg arról, hogy a láncfék be legyen húzva (elülső kézvédő előre nyomva).
2. Helyezze a kapcsolót (1) «START» állásba.
3. Hozza működésbe az önindítót a gomb ütközésig való meghúzásával (2).
4. Nyomja be az indítóegység gombját (primer) (3) 3-4-szer, hogy elősegítse a kar bu rá tor gyújtását.
5. Tartsa a talajon szilárdan a gépet úgy, hogy az egyik keze a markolaton legyen, hogy ne veszítse el a gép feletti uralmát indítás közben (9. ábra).

FIGYELEM!

Ha a gépet nem tartja szilár dan, a motor lökése a kezelő egyen sú lyának elvesztését, vagy a vezetőlemez egy akadály, vagy akár maga a kezelő felé történő ki ve tését idézheti elő.

1. Lassan húzza az indítógombot ki 10-15 cm-ig, amíg egy bizonyos ellenállást nem érez, majd pedig néhányszor húzza meg határozottan, amíg az első robajokat nem hallja.

FIGYELEM!

Soha ne tekerje a kezére

az indítózsinórt!

VESZÉLY!

Soha ne indítsa be úgy a motorfűrészt, hogy az indítózsinórnál tartva leejti. Ez a módszer rendkívül veszélyes, mivel a felhasználó teljesen elveszíti az uralmát a gép és a lánc felett.

FONTOS

Az elszakadás megelőzése érdekében ne húzza ki a zsinórt teljes hoss zá ban, ne húzza továbbá a zsinórvezető nyílás men tén és fokozatosan eressze el a gombot így el ke rülheti, hogy a zsinór ellenőrizetlenül hú zó djon vissza.

1. Tolja vissza kb. félig az önindító gombját.
2. Húzza meg újra az indítógombot, amíg a mo tor szabályosan el nem indul.

MEGJEGYZÉS

Ha behúzott szivató mellett az indítózsinór gombját többször meghúzza a karburátor túlfolyhat és nehézkessé teheti az indítást. A motor túlfolyása esetén szerelje le a gyertyát és húzza meg óvatosan az indítózsinór gombját, hogy eltávolítsa a fölösleges üzemanyagot; ezt követően szárítsa meg a gyertya elektródjait és szerelje vissza a motorra.

1. Amint elindult a motor, működtesse rövid idő re a gázkart a szivató kioldásához és a motor mini mális fordulatszámra viteléhez.

FONTOS

Kerülje a motor nagy fordulatszámon történő működését behúzott láncfék mellett; ez túlmelegedést és a tengelykapcsoló károsodását okozhatja.

1. Mielött a gépet használatba venné, hagyja a motort minimális fordulatszámon működni legalább 1 percig.

- Meleg indítás

A meleg indításhoz (azonnal a motor leállását követően) kövesse az előzőekben feltüntetett eljárás 1 - 2 - 5 - 6 - 9 pontjait.

FIGYELEM!

Szigorúan kövesse a "Saját biztonsága érdekében" (3.1) fejezet útmutatásait.

A MOTOR HASZNÁLATA (10. ábra)

FONTOS

Mindig oldja ki a lánc fékjét a karnak a maga felé húzásával, mielőtt meghúzná a gázkart.

A lánc sebességét a gázkar vezérlője (1) sza bá lyozza, mely a hátsó markolaton (2) található.

A gázkar működtetése csak akkor lehetséges, ha vele egyidejűleg a rögzítő kar (3) is benyo má s ra kerül.

A lánc felé történő mozgást a motor egy centrifugá lis elven működő tengelykapcsolón keresztül továb bítja, mely megakadályozza a lánc moz gását, amikor a motor minimális fordulatszámon működik.

FIGYELEM!

Ne használja a gépet, ha a lánc a motor minimális fordulatszámán mo- zog; ez esetben lépjen kapcsolatba a Viszon- te ladójával.

A megfelelő működési sebességet a gázkar vezér lő (1) járat végéig történő nyomásával érheti el.

FONTOS

A gép működésének első 6-8 órájában kerülje a motor maximális fordulatszámon történő használatát.

MOTOR LEÁLLÍTÁS (10. ábra)

A motor leállításához:

• Engedje el a gázkar vezérlőt (1) és hagyja, hogy a motor minimális fordulatszámon mű ködjön néhány másodpercig.
• Helyezze a kapcsolót (4) «STOP» állásba.

FIGYELEM!

Miután a gázkart minimá- lis fordulatszámra helyezte, a lánc leállásához szükség lehet néhány másodpercre.

FONTOS

Ha a gép nem áll le, az önindítóval állítsa le a motort úgy, hogy túlszívatást idéz elő, majd forduljon haladéktalanul a márkake-reskedőhöz a probléma okának kiderítéséért és a szükséges javítások elvégzéséért.

7. A GÉP HASZNÁLATA

FONTOS

Tartsa mindig szem előtt, hogy egy nem megfelelően használt motoros fűrész másokat zavarhat, és a környezetre gyakorolt hatása is jelentős lehet.

Mások és környezete tiszteletben tartása érdekében:

• Kerülje a gép használatát olyan környezetben és a nap azon időszakában, ahol és amikor ez másokat zavarhat.
• Szigorúan kövesse a helyi előírásokat a levágott növényzet megsemmisítését illetően.
• Szigorúan kövesse a helyi előírásokat az olaj, elromlott alkatrészek, vagy bármilyen, a környezetet jelentősen szennyező anyag tekintetében.
• Munkavégzés közben egy bizonyos mennyiségű, a lánc kenéséhez szükséges olaj kerül a környezetbe. Ezért csak kifejezetten e célból kapható biológiailag lebontható olajat használjon.
• A tüzveszély elkerülése érdekében ne hagyja a meleg motorú gépet levelek között, vagy a száraz füben.

FIGYELEM!

Hordjon megfelelő öltözé- ket munka közben. Viszonteladója felvilágosítást tud nyújtani a legmegfelelőbb balesetvédelmi eszközök tekintetében, melyek al kalmasak a munkavégzés alatti biztonságának garantálására. Ne fogja a markolatokat folyamatos vagy túl erős nyomást gyakorolva.

- A motoros fűrész huzamos használata során a kezelő rezgéseknek van kitéve, ez

Raynaud-jelenséget okozhat. Ennek a kockázatnak a csökkentésére viseljen kesztyűt és tartsa melegen a kezét. A Raynaud-jelenség bármelyik tünetének jelentkezésekor forduljon haladéktalanul orvoshoz. Ezek a tünetek lehetnek: zsibbadás, érzéketlenség, bizsergés, csípő érzés, fájdalom, erőtlenség, a bör színének és állapotának elváltozása. Rendszerint ezek a tünetek az ujjakon, a kézen vagy a csuklón jelentkeznek. A kockázatot az alacsony hőmérséklet növeli.

- Tervezze meg előre a munkafolyamatot és ossza el több napra az erősen vibráló szerszámok használatát.

FIGYELEM!

A gép fakivágáshoz és ga-I I ya záshoz történő használata különleges ki- képzést igényel.

FIGYELEM!

Munka közben tartsa a motoros fűrészt testének minden részétől távol.

FIGYELEM!

Ne végezzen vágást amikor nagy szél, rossz idő van, amikor a látási viszonyok korlátozottak, továbbá túl alacsony vagy túl magas környezeti hómérséklet esetén. Győződjön meg arról, hogy nincsenek-e száraz ágak, melyek leeshetnek.

FIGYELEM!

Ne dolgozzon egy fa lombjai között, hacsak nem kapott erre vonatkozó megfelelő kiképzést.

1. MUNKA KÖZBEN VÉGEZENDŐ ELLENŐRZÉSEK

• A lánc feszítettségének ellenőrzése

Munka közben a lánc fokozatosan meghosszabbodik, ezért gyakran kell a feszítettségét ellenő rizni.

FONTOS

A használat első időszakában

(vagy láncsere után) az ellenőrzést gyakrabban kell elvégezni, a lánc beállítódása miatt.

FIGYELEM!

Ne dolgozzon kilazult lánccal, hogy ne idézzen elő veszélyhelyzeteket az esetben, ha a lánc a vezetőkről levetődik.

A lánc feszítettségének beállításához, az 5.5. fejezetben feltüntetetteknek megfelelően járjon el.

- Az olaj áramlásának ellenőrzése

FONTOS

Ne használja a gépet olajozás

nélkül! Az olajtartály majdnem teljes mér tékben kiürülhet minden egyes alkalommal, amikor az üzemanyag elfogy. Gondoskodjon ar ról, hogy az olajtartályt is minden egyes alkalommal megtöltse, amikor a motorfűrészt üz e ma nyaggal tölti meg.

FIGYELEM!

Győződjön meg arról, ho gy a vezetőlemez és a lánc jól helyezkedjen el, amikor az olaj áramlását ellenőrzi.

Indítsa el a motort, tartsa közepes üzemen és el le nörizze, hogy a lánc olaj szétoszlásra kerül-e úgy, mint ahogy az ábrán van feltüntetve (11. ábra).

A lánc olaj áramlása szabályozható oly módon, hogy a szivattyú e célt szolgáló sza bá lyo zó csavarán (1 vagy 1a) egy csavarhúzóval állít. A szó banforgó csavar a gép alsó részén található (11. ábra).

2. HASZNÁLATI MÓDOZAT ÉS VÁGÁSI TECHNIKÁK

Mielött először vágna fát vagy gallyazna, céls zerű egy a talajon lévő, vagy fűrészbakon rögzített fatönkön gyakorolni, hogy megfelelő jártasságot szerezzen a gép használata, és a legcélszerűbb vágási technikák tekintetében.

FIGYELEM!

Azonnal állítsa le a motort, ha munka közben a lánc elakad. Ügyeljen mindig a visszaütésre (kickback), mely akkor

következhet be, ha a vezetőlemez akadálynak ütközik.

A visszaütés akkor történik, amikor a lánc vége egy tárgynak ütközik, vagy amikor a fa beszorítja és leállítja a láncot vágáskor.

Ez a láncvégénél történő érintkezés egy nagyon gyors, ellenkező irányú lökést okozhat, mellyel a vezetőlemezt felfelé, illetve a kezelő felé nyomja, csakúgy mint abban az esetben, ha a lánc a vezetőlemez felső részén akadna el. A visszaütés mindkét esetben a motoros fűrész feletti uralom elvesztését idézheti elő, mely igen súlyos következményekkel járhat.

FIGYELEM!

- Mielőtt munkába kezdene, olvassa el a “Saját biztonsága érdekében” c. fejezetet. Javasoljuk, hogy eleinte kisebb méretű farönkökkel gyakoroljon. Ily módon a motoros fűrésszel is jobban megismerkedhet.

- Mindig tartsa be a biztonsági előírásokat. A motoros fűrészt csak favágashoz használja. Tilos más típusú anyagokat vágni vele. A vibrációk és a visszaütés más anyag esetén eltérő, és emiatt a szerszám nem tenne eleget a biztonsági követelményeknek. Ne használja a motoros fűrészt emeléshez, vagy helyváltoztatáshoz való karnak, illetve tárgyak feldarabolásához, továbbá ne rögzítse merev tartóelemekhez. Tilos a motoros fűrész erőátviteli egységére a gyártó által megjelöltekétől eltérő tartozékokat felszerelni.

- Nem szükséges erőt kifejteni vágás közben. Ha a motor a maximális fordulatszámon van, csak egy enyhe nyomást gyakoroljon.

- Ha a lánc vágás közben beakad, ne próbálja erővel kihúzni, hanem használjon egy éket vagy egy kart az eltávolításához.

- Ha a levágandó anyag és a motoros fűrész között akadály van, kapcsolja ki a fűrészt és várja meg, míg teljesen leáll. Védőkesztyűben távolítsa el az akadályt. Amennyiben szükségessé válik a lánc leszerelése, a motoros fűrész összeszerelésére vonatkozó fejezet utasításai szerint járjon el. Az akadály eltávolítása és a lánc visszaszerelése után el kell végezni egy próbát. Ha a próbavágás során vibrálást vagy mechanikus zajokat észlel, szakítsa meg a munkát és forduljon a márkakereskedőhöz.

• A tartószeg használata (ha van) (12. ábra)

1. Helyezze a tartószeget a fatörzsbe nyomást gyakorolva rá, majd pedig végezzen íves mozgást a motoros fúrésszel, mely lehetővé tes zi a vezetőlemez számára a fába hatolást.

2. Ismételje meg többször a műveletet, ha szükséges változtasson a tartószeg támasz tópontján.

• Fa gallyazás (13. ábra)

FIGYELEM! Győződjön meg arról, ho gy a terület, ahová majd a gallyak esnek sza bad legyen.

FIGYELEM! Kötél és szíjas heveder segítségével a magasban végzett gallyvágás esetén szigorúan tartsa be a “Saját biztonsága érdekében” (3.1) fejezet útmutatásait.

FIGYELEM!

• Ne dolgozzon nem stabil felületeken vagy létrán állva.
• Ne hajoljon túlságosan előre.

• Ne vágjon a vállánál magasabban.

• Helyezkedjen a levágandó gallyhoz képesti ellenkező oldalra.

• Az alacsonyabb gallyaktól induljon, majd ezt követően haladjon a magasabban lévő gallyak felé.
• Felülröl lefelé haladva vágjon, hogy elkerülje a vezetőlemez beszorulását.

- Favágás (14. ábra)

FIGYELEM! A lejtőkön mindig a fa fö lött kell tartózkodni és biztosítani kell, hogy a ki-vágott fatörzs ne okozzon a legurulásának betudható károkat.

1. A fa esési irányát a szélirány, a fa hajlásszöge, a nehezebb ágak helyzete, a kidöntés utáni munkálatok kényelmes végzése, stb. figyelembevételével határozza meg.
2. Tegye szabaddá a fa körüli területet, és biztosítson megfelelő támaszt a lábának.
3. Gondoskodjon megfelelő, akadályoktól mentes menekülési útvonalról. A menekülési út vo nalat a fa dőlésével szembeni oldalon kb. 45°-os irányban kell kialakítani és lehetővé kell tennie a favágó személynek a kivágandó fa magasságának kb.két és félszeres tá vol sá gra lévő, biztonságos helyre jutását.
4. A dölési oldalon végezzen egy bemetszést a fatörzs átmérőjének egyharmada tekintetébe.
5. Vágja be a fát a másik oldalon a bemetszés vé ge felett nem sokkal, egy kb. 5-10 cm-es "táv közt" hagyva köztük.
6. A vágólemez kihúzása nélkül csökkentse fo kozatosan a hagyott távköz vastagságát egés zen a fa kidőléséig.
7. Különleges körülmények között, vagy nem megfelelő stabilitás esetén a favágást a dő léssel szembeni oldalon ékek (2) beillesz té sé vel is ki lehet egészíteni. Az ékeket egy ka la pács segítségével kell ütni, egészen addig amíg a fa kidöl.

• A favágást követő gallyazás (15. ábra)

FIGYELEM! Fordítson figyelmet a gal ly ta lajra támaszkodó pontjaira, arra a le he tő- ségre, hogy esetleg feszülnek, az irányra, me Iyet a gally vehet fel vágás közben, és a fa le hetséges instabilitására, a gally levágását kö vetően.

1. Figyelje meg a gally törzsbe illeszkedésének irányát.
2. A kezdeti vágást azon az oldalon kezdje a mer re a gally hajlik, és az ellenkező oldalon fe jezze be.

• A fatörzs talajon történő darabolása (17. ábra)

Végezze a vágást az átmérő kb. feléig, majd for dítsa meg a fatörzset és az ellenkező oldalon fejezze be a vágását.

• Felemelt fatörzs vágása (18. ábra)

1. Ha a vágás a támaszokon kívül történik (A) az átmérő egyharmadát alulról, majd a fennmaradó részt felülröl vágja át.

2. Ha a vágást a két támasz között végzi (B) az át- mérő egyharmadát felülröl, majd a fennmaradó részt alulról vágja át.

3. A MUNKA BEFEJEZÉSE

A munka befejeztével:

• Állítsa le a motort az előzőekben feltüntetetteknek megfelelően (6. fejezet).
• Várja meg a lánc leállását és hagyja kihülni a gépet.
• Lazítsa meg a vezetőlemezt rögzítő anyát a lánc feszességének csökkentéséhez.
• Távolítson el a láncról minden fűrészpor- és olajlerakódást.
• Amennyiben erösen szennyezett vagy gyantásodott, szerelje le a láncot és áztassa néhány órán át speciális tisztítószerben. Ezután öblítse le tiszta vízzel és kezelje rozsdásodásgátló sprayvel, majd szerelje vissza a fűrészre.
• Szerelje fel a lemezvédőt, mielőtt elraktározza a gépet.

FIGYELEM! Hagyja kihülni a motort, mielött a gépet bárhol elhelyezné. Tűzesetek elkerülése végett távolítsa el a fűrészpor maradványát, az ágakat, a leveleket illetve a felesleges kenőanyagot a gépből. Ne hagyja a favágás melléktermékeit tartalmazó tárolóedényeket zárt helyiségekben!

8. KARBANTARTÁS ÉS TÁROLÁS

FIGYELEM!

Az Ön és mások biztonsá ga

érdekében:

• A megfelelő karbantartás alapvető fontossággal bír a gép eredeti hatékonyságának és használati biztonságának hosszú időn keresztüli megőrzése tekintetében.
• A csavarokat és a csavaranyákat mindig tartsa meghúzva, hogy a gép mindig üzembiztos le - gyen.
• Soha ne használja a gépet kopott vagy sé rült alkatrészekkel. A sérült alkatrészeket ne javítsa, hanem eredeti gyári új alkatrészekre cserélje le.
• Csak eredeti cserealkatrészeket használjon. A minőségileg nem megfelelő alkatrészek károsíthatják a gépet, és a biztonságot is veszélyeztetik.

FIGYELEM!

A karbantartási műve le tek

alatt:

• Vegye le a gyertyasapkát.
• Várja meg, amíg a motor megfelelően le húlik.
• Használjon védőkesztyűt a vezetőlemezt és a láncot érintő műveletek végzése köz ben.
• Hagyja fenn a vezetőlemez védőtokot, ki vé ve ha magán a vezetőlemezen, vagy a lán con kell valamilyen műveltet végeznie.
• Gondoskodjon arról, hogy ne kerüljön a kör -nyezetébe olaj, benzin vagy más szennyező anyag.

A HENGER ÉS A HANGTOMPÍTÓ (19. ábra)

A tűzkiütés veszélyének csökkentése érdekében tisz títsa gyakran a henger lapátokat sürített levegővel és a hangtompító környékét tisztítsa meg fűrészportól, gallyaktól, levelektől vagy más hulladékoktól.

INDÍTÓEGYSÉG

A motor túlmelegedésének és károsodásának elke - rülése érdekében a hütőlevegő rácsait mindig tisztán és fűrészportól, valamint hulla dé kok tól mentesen kell tartani.

Az indítózsinórt a rongálódódás első jeleinél ki kell cserélni.

TENGELYKAPCSOLÓ EGYSÉG (20. ábra)

Tartsa a tengelykapcsoló harangot fűrészportól és hulladékoktól tisztán úgy, hogy vegye le a kartert (a 4.1. fejezet szerint) és a tisztítási művelet után sze - relje vissza. Kb. minden 30 mun kaó rán ként el kell végeztetni a belső csapágy zsíro zását Viszonteladé jánál.

LÁNCFÉK

Ellenőrizze gyakran a láncfék hatékonyságát, és a tengelykapcsoló harangját körülvevő fém szalag épségét úgy, hogy vegye le a kartert (a 4.1. fejezet szerint) és a tisztítási művelet után szerelje vissza.

A szalagot akkor kell kicserélni, amikor a tenge lykapcsoló harangjával érintkező pontoknál a vastagsága kb. felére csökken a két végénél lévő vastagsághoz képest, ahol nincs súrlódásnak kitéve.

LÁNC FOGASKERÉK

A márkakereskedővel ellenőriztesse rendszeresen a fogaskerék állapotát, és cserélje ki amikor a kopása meghaladja az elfogadható határértékeket.

Ne helyezzen fel új láncot kopott fogaskerékre, va gy fordítva.

KENÓNYÍLÁS (21. ábra)

Időszakosan távolíts el a kartert (a 4.1. fejezet sze -rint), szerelje le a vezetőlemezt és ellenőrizze, hogy a gép (1) és a vezetőlemez (2) kenőnyílásai nincse -nek-e eltömödve.

LÁNCLEÁLLÍTÓ CSAP

Ez a csap egy fontos biztonsági elem, mivel me ga- kadályozza a lánc ellenőrizetlen mozgását szakadás, vagy kilazulás esetén.

Ellenőrizze gyakran a csap állapotát, és ha sérült, gondoskodjon a helyreállításáról.

RÖGZÍTÉSEK

Megfelelő időközönként ellenőrizze, hogy valamennyi csavar és csavaranya jól meg legyen húzva valamint, hogy a markolatok megfelelően legyenek rögzítve.

A LÉGSZÜRÓ TISZTÍTÁSA (22 ábra)

FONTOS

A légszürő tisztítása alapvető

fontosságú a gép jó működésének és hoss zú élettart tamának biztosítása szempontjából. Ne használja a gépet szűrő nélkül, vagy sérült szű rő vel, nehogy helyrehozhatatlan károkat okoz zon a motorban.

A tisztítást minden 15 munkaórat követően kell elvégezni.

A szürő tisztításához:

• Csavarja ki a rögzítögombot (1).
• Vegye le a fedelet (2) és a szüröelemet (3).
• Útögesse meg óvatosan a szűrőelemet (3) a szeny nyeződés eltávolítása céljából, és ha szükséges, tisztítsa meg kisnyomású sürített levegővel.

FONTOS

A szüröelemet (3) soha nem szabad megmosni és ha túl szennyezett vagy sérült, mindig ki kell cserélni.

• Helyezze vissza a szüröelemet (3) és a fedelet (2).
• Csavarja be a rögzítögombot (1).

A GYERTYA ELLENÓRZÉSE (23 ábra)

A gyertyához a levegőszűrő fedelének leszerelésével férhet hozzá.

Megfelelő időközönként vegye le és tisztítsa meg a gyertyát oly módon, hogy az esetleges le ra kódásokat egy fém kefével eltávolítja.

Ellenőrizze és állítsa be az elektródok közötti megfelelő távolságot.

Szerelje vissza a gyertyát megfelelően rögzítve a készletben található kulccsal.

A gyertyát hasonló jellemzökkel rendelkező újjal kell kicserélni, ha az elektródok kiégtek vagy a szi getelő károsodott, illetve minden 100 órás mű ködést kö vetően.

A KARBURÁTOR SZABÁLYOZÁSA

A karburátort a gyárban állították be úgy, hogy min den használati körülmény között a legjobb teljesítményt nyújtsa, a hatályos törvényeknek megfelelően minimális káros gáz kibocsátásával. Nem megfelelő teljesítmény esetén ellenőrizze mindenekelőtt, hogy a lánc szabadon gördül-e és hogy a vezetőlemezen nincsenek-e de for mációk, majd forduljon Viszonteladójához a porlasztás és a motor ellenőrzése céljából.

- A minimális fordulatszám beállítása

FIGYELEM!

A láncnak nem szabad mo - zognia a motor minimális fordu lats zá má nál. Ha a lánc a motor minimális fordulats zá mán mozog, lépjen kapcsolatba a Viszon tela dójával a motor megfelelő beállítása céljából.

A LÁNC ÉLEZÉSE

FIGYELEM!

Biztonsági és hatékony sá gi okokból nagyon fontos, hogy a vág ós zer vek éle sek legyenek.

Az élezés akkor szükséges amikor:

• A fűrészpor a por állagához hasonlít.
• Nagyobb erőkifejés szükséges a vágáshoz.
  • A vágás nem egyenes vonalú.
• Nő a vibrálás.
• Nő az üzemanyag felhasználás.

FIGYELEM!

Ha a lánc nem elég éles, a visszaütés (kickback) kockázata megnő.

Ha az élezési műveletet egy szakosodott szervizközpontra bízza, az megfelelő, e célt szolgáló berendezésekkel tudja az élezést elvégezni, melyek minimális anyag eltávolítást, és egyenletes é lezést biztosítanak valamennyi vágóél tekinte tében.

Lánc karbantartás táblázat

FIGYELEM!

Az alábbi gép tekintetében honosított lánc és vezetőlemez jellemző adatai a gépet kísérő "EK Szabványazonossági Nyilatkozatban" vannak feltüntetve. Biztonsági okokból ne használjon más típusú láncot vagy vezetőlemezt.

A táblázat különböző típusú láncok élesítési adatait tünteti fel anélkül, hogy az a honosítottól eltérő láncok használatának lehetőségét jelentené.

Láncosztás	Határoló fog szint (a)		Reszelő átmérő (d)
hüvelyk	hüvelyk	mm	hüvelyk	mm
3/8	0,025	0,64	5/32	4,0
1/4	0,025	0,64	5/32	4,0

A lánc saját kezüleg történő reszelését kerek keresztmetszetű, a lánc típusának megfelelő át mé rövel rendelkező, e célt szolgáló reszelővel kell végezni (lásd "Lánc Karbantartási Táblázat"). A művelet a vágóélek sérülésének elkerülése ér de kében jó kézügyességet, és tapasztalatot igé nyel.

A lánc élezése (24. ábra):

• Kapcsolja ki a motort, engedje ki a láncféket és rögzítse erősen a vezetőlemezt a felszerelt lánc cal egy megfelelő satuba, majd győződjön meg arról, hogy a lánc szabadon tudjon gör dülni.
• Feszítse meg a láncot, ha esetleg ki van la z ul va.
• Helyezze a reszelőt a megfelelő vezetőbe, majd illessze a reszelőt a fog üregébe állandó dőlésszőget biztosítva a vágóél profiljától füg göen.
• Csak néhány reszelő vonást végezzen kizárólag előrefelé, és ismételje meg a műveletet va lamennyi vágóél tekintetében ugyanazon irá ny ban (jobbra vagy balra).
• Fordítsa meg a vezetőlemezt a satuban és is mé-telje meg a műveletet a fennmaradó vá gó é lek te kintetében.
• Ellenőrizze, hogy a határoló fog ne nyúljon az ellenőrző készüléken túlra; az esetleges felesle get egy lapos reszelővel távolítsa el lekerekítve a profilt.
  – Az élezést követően távolítson el minden reszelési és por nyomot, majd olajfürdőben végezze el a lánc olajozását.

A láncot ki kell cserélni amikor:

• A vágóél hossza 5 mm-re, vagy annál kisebbre csökken;
• a láncszemek játéka a szegecseken túl nagy.

A VEZETÓLEMEZ KARBANTARTÁSA (25. ábra)

A vezetőlemez aszimmetrikus kopásának elke rü lé se érdekében célszerű azt megfelelő idő kö zön ként megfordítani.

A vezetőlemez hatékonyságának megőrzéséhez:

• Zsírozza be az elötét fogaskerék (ha van) csap ágyait megfelelő kenőpréssel.
• Tisztítsa meg a vezetőlemez vájatát az erre szolgáló vakarókéssel (nem tartozéka a gépnek).
  – Tisztítsa meg a kenőnyilásokat.
  – Egy lapos reszelővel távolítsa el a sorját az egyes szélekről és a vezetők közötti esetleges szintkü - lönbségeket egyenlítse ki.

A vezetőlemezt ki kell cserélni amikor:

• a vájat mélysége kisebb a láncszemek ma gas-ságánál (melyeknek soha nem szabad az aljá ra érniük);
• a vezető belső fala annyira el van kopva, hogy a láncot oldalra dönti.

RENDKÍVÜLI BEAVATKOZÁSOK

Minden a jelen használati utasításban fel nem tün- tetett karbantartási műveletet kizárólag a Viszontel - adója végezhet. Nem megfelelő mühelyekben, vagy nem szakember által végzett müveletek a garancia bár mely formájának elévülését vonják maguk után.

TÁROLÁS

Minden munkavégzést követően tisztítsa meg gondosan a gépet portól valamint hulladékoktól, és ja -vítsa meg, vagy cserélje ki a hibás alka trés zeket. A gépet száraz helyen, az időjárási viszontag sá goktól védetten és megfelelően felhelyezett vé dő tokkal kell tárolni.

HOSSZÚ IDEJÚ MÚKÖDÉSEN KÍVÜL HELYEZÉS

FONTOS

Ha hosszú ideig nem használja a gépet, mely alatt 2-3 hónapnál hosszabb idő-tartamot értünk, ajánlatos néhány tanácsot követni annak érdekében, hogy újra használatba vételkor elkerüljön esetleges nehézségeket, vagy a motor tartós károsodását.

- Tárolás

Mielött a gépet eltenné:

• A motoros fűrész elraktározása előtt tisztítsa meg és végezze el a karbantartását.
  – Csavarja ki az anyát, szerelje le a burkolatot és vegye le a láncot és a vezetőlemezt.
• Ürítse ki az olajtartályt, töltsön bele kb. 100-120 cc speciális tisztító folyadékot, majd zárja vissza a dugót.
• Szerelje vissza a burkolatot az anya meghúzása nélkül, ügyeljen arra, hogy a két hátsó rögzítőelem a helyére kerüljön.
• Indítsa be a gépet és járassa a motort, amíg a tisz títószer teljesen el nem fogy.
• Állítsa a motort alapjáratra, és járassa, míg a tankban és a karburátorban levő üzemanyag el nem fogy.
• A gyertyát vegye ki, amikor a gép hideg.
• Öntsön a gyertya nyilásába egy kanál (friss) két -ütemű motorokhoz való olajat.
• Húzza meg néhányszor az indítógombot, hogy az olajat jól eloszlassa a hengerben.
• Szerelje vissza a gyertyát a dugattyúval (a gyertya nyílásából látható felső holt pontra amikor a dugaty tyú maximális járatán van).

- Újra működésbe helyezés

A gép újra működésbe helyezése:

– Távolítsa el a gyertyát.
- Húzza meg néhányszor az indítógombot a fö lösleges olaj eltávolítása céljából.
- Ellenőrizze a gyertyát a "Gyertya ellenőrzése" fejezetben leírtak alapján.
- Készítse elő a gépet a "Munkára történő előkészületek" fejezetben leírtak alapján.

9. HIBÁK AZONOSÍTÁSA

PROBLÉMÁK VALÓSZÍNÚ OK MEGOLDÁS

1) A motor nem indul el, vagy nem marad járatban	- Indítási eljárás nem megfelelőKoszos gyertya, vagy az elektródok közötti távolság nem megfelelőLégszűrő eltömödöttPorlasztási problémák	- Kövesse az utasításokat (lásd 6. fejezet)Ellenőrizze a gyertyát (lásd 8. fejezet)Tisztítsa meg és/vagy cserélje ki a szűrőt (lásd 8. fejezet)Lépjen kapcsolatba Viszonteladójával
2) A motor elindul de kis teljesítménnyel működik	- Légszűrő eltömödöttPorlasztási problémák	- Tisztítsa meg és/vagy cserélje ki a szűrőt (lásd 8. fejezet)Lépjen kapcsolatba Viszonteladójával
3) A motor sza bály-talanul működik, va gynincs elég telje sítménye terhelés esetén	- Koszos gyertya, vagy az elektródok közötti távolság nem megfelelőPorlasztási problémák	- Ellenőrizze a gyertyát (lásd 8. fejezet)Lépjen kapcsolatba Viszonteladójával
4) A motor túl füstös	- Az üzemanyagkeverék nem megfelelő összetételePorlasztási problémák	- A keveréket az utasításoknak meg felelően készítse el (lásd 5. fejezet)Lépjen kapcsolatba Viszonteladójával
5) Az olaj nem folyik ki	- Az olaj gyenge minőségűA kenőnyílások eltömödtek	- Ürítse ki a tartályt, tisztítsa ki a tartályt és a csöveket tisztító folyadékkel, és cserélje ki az olajatTisztítsa meg

10. TARTOZÉKOK

A táblázat tartalmazza az összes lehetséges ve ze tőlemez-lánc kombináció listáját, a “*” szim bó lummal jelöltük azokat a tartozékokat, a me I yek minden géphez alkalmazhatók.

FIGYELEM!

FIGYELEM! Mivel a vezetőlemez és lánc kiválasztása, felhelyezése és a külön bö zó alkalmazási típusokhoz való használata teljes mértékben a felhasználó önálló döntése szerint történik, ezért a felhasználóra há rul a fentiekból származó mindennemű ká rok miatti felelősség. Amennyiben kétségei vannak vagy nem ismeri megfelelően az e gyes vezetőlemezek és

Vezetőlemez-lánc kombinációk

láncok speciális jel lem zöit, forduljon a márkakereskedőhöz vagy egy kerti munkákra szakosodott bolthoz. Ha a levágandó anyag és a motoros fűrész között akadály van, kapcsolja ki a fűrészt és várja meg, míg teljesen leáll. Védőkesztyűben távolítsa el az akadályt. Amennyiben szükségessé válik a lánc leszerelése, a motoros fűrész összeszerelésére vonatkozó fejezet utasításai szerint járjon el. Az akadály eltávolítása és a lánc visszaszerelése után el kell végezni egy próbát. Ha a próbavágás során vibrálást vagy mechanikus zajokat észlel, szakítsa meg a munkát és forduljon a márkakereskedőhöz.

Láncosztás	VEZETÓLEMEZ LÁNC Model
Hüvelyk	Hossz Hüvelyk / cm	Vájat Szélesség Hüvelyk / mm	Kód	Kód	SPR 255 A 305	SPR 255 C A 305 C
3/8"	10" / 25 cm	0,050" / 1,27 mm	OREGON 100SDEA041	OREGON 91PX040X 91P040X	*
3/8"	12" / 30 cm	0,050" / 1,27 mm	OREGON 120SDEA041	OREGON 91PX045X 91P045X	*
1/4"	10" / 25 cm	0,050" / 1,27 mm	QIRUI AT10-50	LONGER E1-25AP060T		*

***

Gerbiamas kliente,

HU • Ennek a használati útmutatónak a tartalma és a benne szereplő képek kizárólag a ST. S.p.A. számára készültek és szerzői joggal védettek – tilos a dokumentum bármely részének vagy egészének engedély nélküli sokszorosítása és módosítása.
