Aller først vil vi takke for at du har valgt et av våre produkter. Vi håper at du blir fornøyd med denne maskinen, og at den svarer til dine forventninger. Denne instruksjonsboken har blitt laget for at du skal gjøre deg kjent med vår maskin, og bruke den under sikre og effektive forhold. Instruksjonsboken er en del av maskinen. Ha den alltid tilgjengelig som oppslagsverk til enhver tid, og la den følge med maskinen dersom den blir solgt videre eller lånt bort til andre.

Denne nye maskinen er blitt utviklet og konstruert i henhold til de gjeldende normer. Den er sikker og pålitelig dersom den brukes i full respekt for instruksjonene som finnes i denne bruksanvisningen (forutsett bruk). Enhver annen bruk, eller manglende overholdelse av de angitte sikkerhetsreglene for bruk, vedlikehold og reparasjon, er å betrakte som "uriktig bruk", og medfører bortfall av garantien og av fabrikantens ansvar. Byrder som følger av skader eller kvestelser på egen person eller tredjeperson, tilfatter dersom brukeren.

Vårt produkt forbedres stadig, og informasjonene i denne instruksjonsboken vil derfor bli endret uten forvarsel eller krav om oppdatering. Karakteristikkene som gjelder sikkerhet og funksjon vil hele tiden forbli uforandret. Kontakt din forhandler i tvilstilfeller. Lykke til!

ADVARSEL!

Denne spesielle typen motorsag har blitt spesialdesignet for trepleie og skal derfor kun benyttes av en kvalifisert operatør som bruker sikkert og omhyggelig utarbeidet arbeidsutstyr. Denne motorsagen kan kun brukes for trepleie i henhold til ovennevnte betingelser. Vanligvis brukes den med begge hender, akkurat som en tradisjonell motorsag. Enkelte nasjonale forskrifter kan begrense bruksmåten.

INNHOLD

1. Identifikasjon av maskinen og komponentenei.... 2
2. Symboler.... 3
3. Sikkerhetsbestemmelser 4
4. Montering av maskinen....9
5. Forberedelse til arbeidet 10
6. Oppstart - Bruk - Stans av motoren 12
7. Bruk av maskinen.... 13
8. Vedlikehold og lagring.... 15
9. Feilsøking.... 19
10. Tilbehør 19

1. IDENTIFIKASJON AV MASKINEN OG KOMPONENTENE

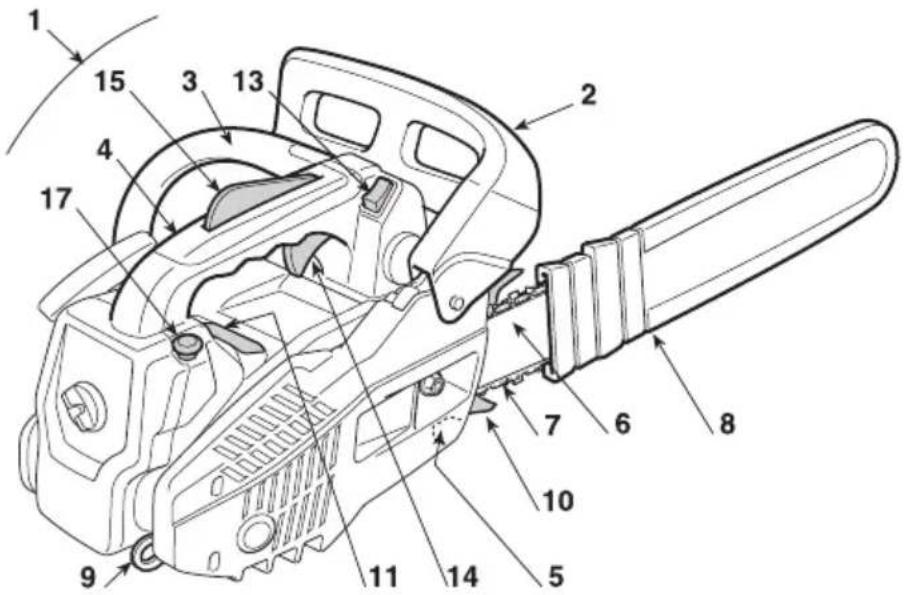

HOVEDDELER

1. Motorenhet
2. Fremre beskyttelse for hånden
3. Håndtak fremme
4. Håndtak bak
5. Tapp til blokkering av kjedet
6. Sverd
7. Kjede
8. Deksel til sverdet
9. Feste til reim
10. Krok
11. Merkeplate

1. Bryter for stans av motoren
2. Gasskontroll
3. Blokkering av gassen
4. Startsnor
5. Choke-kontroll (Starter)
6. Pumpekommando (Primer)
7. Lokk til drivstofftanken
8. Lokk til kjedeoljetanken
9. Lokk til luftfilter

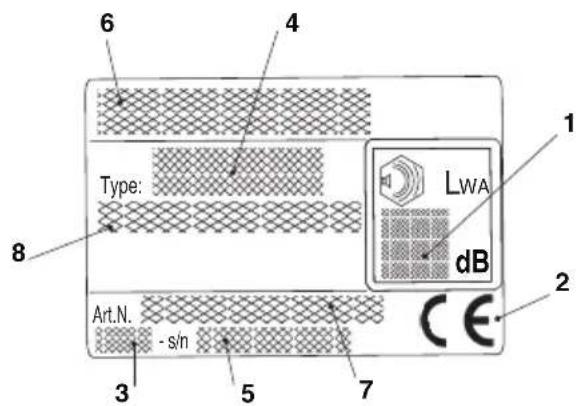

1. Lydeffektnivå
2. CE-merke
3. Produksjonsmåned / år
4. Type maskin
5. Serienummer
6. Produsentens navn og adresse
7. Artikelnummer
8. Utslippstall

1 LWA dB 2 4 6 Type: 8 Art.N. -s/n 3 5 7

Eksempelet på samsvarserklæringen finnes på den nestsiste siden i bruksanvisningen.

Maksimale verdier for støy og vibrasjoner [1]
Lydtrykknivå på operatørens øre- Måleusikkerhet	dB(A) dB(A)	91 3
Målt lydeffektnivå- Måleusikkerhet	dB(A) dB(A)	106,5 3
Garantert lydeffektnivå dB(A 110
Vibrasjonsnivå- Håndtak fremme- Håndtak bak- Måleusikkerhet	m/sec ^2 m/sec ^2 m/sec ^2	5,6 7,9 1,5
TEKNISKE DATA		SPR 255 A 305	SPR255C A 305 C
Motor (ensylindret, totakts) - slagvolum cm	^3	25,4 25,4
Blanding (bensin/olje) % 40 = 2,5 % 40 = 2,5 %
Effekt kW 0,9 0,9
Tykk kjede	mm	0,050" / 1,27 mm	0,050" / 1,27 mm
Turtall ved tomgang	^1/min	< 3000 - 3500	< 3000 - 3500
Maks tillatt turtall uten belastning med montert kjede	^1/min	11000	11000
Drivstofftankens kapasitet	cm ^3	200	200
Forbruk ved maks effekt	g/kWh	560	560
Oljetankens kapasitet	cm ^3	140	140
Tannhjulets tenner / tagger		6T / 3/8	8T / 1/4
Kuttelengde	mm	220 / 270	235
Vekt (med tom tank)	kg	3,2 3,2
Toppfart kjede	m/s	21	18,6

[1] ADVARSEL! Vibrasjonsnivået kan variere avhengig av bruken av maskinen samt hvordan den er utstyrt, og det kan være høyere enn det angitte. Det er nødvendig å fastsette sikkerhetstiltak for beskyttelse av brukeren som må basere seg på et estimat av belastningen som skyldes vibrasjoner under reelle bruksbetingelser. I den sammenheng må en ta i betraktning samtlige faser i funksjonssyklusen, herunder for eksempel avslåing om tomgang.

2. SYMBOLER

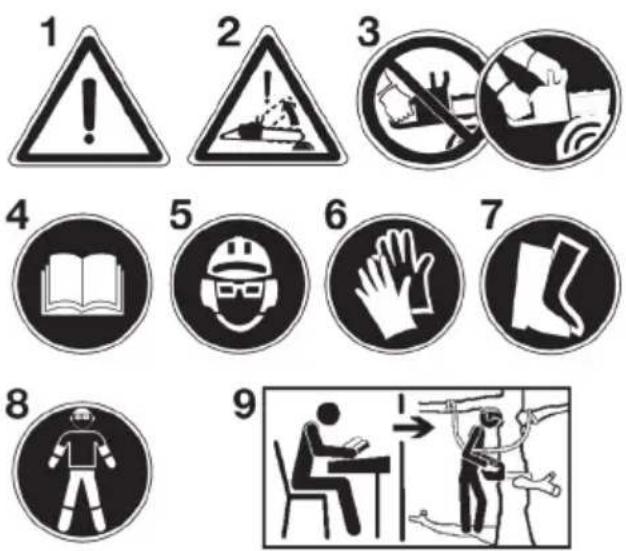

1) Advarsel! Skal leses nøye og alle advarsler skal overholdes.
2) Advarsel! fare for tilbakeslag.
3) Bruk motorsagen med begge hendene.
4) Les hånboken for bruk og vedlikehold før denne maskinen tas i bruk.
5) Ha på deg hjelm, vernebriller og hørselvern. Enhver som bruker denne maskinen daglig over lengre tid og under normale forhold, kan utsettes for et støynivå som tilsvarer eller overskrider 85 dB (A).
6) Bruk robuste arbeidshansker.
7) Ha på deg støvler eller vernesko med antisklisåler og stålkapper.
8) Bruk passende verneutstyr for føtter-ben og hender-armer.
9) Denne motorsagen egner seg kun for operatører som har fått opplæring i vedlikehold av trær (vise Instruksjonsbok).

FORKLARENDE SYMBOLER PÅ MASKINEN (hvor slike finnes)

11

11) Tank til blanding

15

15) Choke-kontroll (Starter)

• a) oppstartsmodus med kald motor
• b) oppstartsmodus med varm motor
• c) i drift

12

12) Tank til kjedeolje

13

13) Bryter for stans av motoren

• Med bryteren i posi-sjon «I», starter moto-ren.
• Ved å flytte bryteren til posisjon «O» stanser motoren øyeblikkelig

16

16) Kjedebrems (symbolet (O) indikerer i hvilken retning bremsen slippes opp)

17

17) Regulator til oljepumpe

• Hvis du snur stan-gen med et skrujern, og følger pilen mot «MAX»-posisjonen, vil det renne mer olje ned i kjeden;
• hvis du snur den mot «MIN»-posisjon, vil det renne mindre olje.

14

14) Reguleringer av forgasseren

L = regulering av blanding for lav hastighet H = regulering av blanding for høy hastighet T - IDLE - MIN = regulering av tomgang

18

18) Kjedens driftsretning

19

Denne motorsagen har blitt designet for å kunne brukes kun av kvalifiserte operatører til saging av høye tretopper, busker, stammer eller trebjelker, hvis diameter avhenger av lengden på sverdet. Den kan kun brukes for å sage i treverk. Enhver annen form for bruk anses som uforutsett. DESSUTEN, KAN DEN KUN BRUKES FOR TREPLEIE UTF∅RT AV KVALIFISERTE OG PROFESJONELLE OPERAT∅RER.

Under arbeidet med motorsagen skal operatøren sørge for eget verneutstyr iht. håndbokens indikasjoner og symbolene som finnes på motorsagen. Sikkerhetsforskriftene og bruks- og vedlikeholdsveiledningen i håndboken er også en del av instruksjonene. Den som arbeider med motorsagen eller tar seg av vedlikeholdet av den skal kjenne til innholdet i håndboken. Det er kun mulig å bruke originale reservedeler eller deler som er godkjent av produsenten (sverd, kjede, tennplugg)

og sverd/kjedekombinasjoner som er autorisert og indikert i håndboken.

Brukeren, og ikke produsenten, er ansvarlig for enhver ulykke som skyldes uforutsett bruk og/eller uautoriserte endringer av motorsagen.

Motorsagen kan kun brukes ute.

Resterende farer

Selv om motorsagen brukes iht. indikasjonene, finnes det alltid noen resterende farer som ikke lar seg fjerne. Avhengig av motorsagtypen og dens oppbygning finnes følgende potensielle farer:

• Kontakt med kjedets skjærtenner (fare for kutt).
• Tilgang til det roterende kjedet (fare for kutt).
• Brå og uforutsett bevegelse av sverdet (fare for kutt).
• Kjedets deler kan løsne (kutt/fare for skader).
• Deler kan løsne fra stykket som er under bearbeiding.

• Inhalering av partikler fra stykket, utslipp fra bensinmotoren

• Huden kan komme i kontakt med drivstoffet (bensin/olje).

• Svekket hørsel hvis man ikke bruker hørselvern under arbeidet.

A) OPPLÆRING

1) Les nøye gjennom instruksjonene. Gjør deg kjent med betjeningskontrollene og riktig bruk av maskinen. Lær deg å stoppe motoren hurtig.
2) La aldri barn eller andre som ikke kjenner til disse bestemmelsene bruke maskinen. Lokale bestemmelser kan angi en tillatt minstealder for bruk.
3) Maskinen må ikke brukes av mer enn én person

4) Bruk aldri maskinen:

• i nærheten av personer, spesielt barn eller dyr;
• hvis brukeren er trett eller ikke føler seg vel, eller har tatt inn medisiner, narkotika, alkohol eller andre substanser som nedsetter vedkommendes reflekser eller oppmerksomhet;
• hvis brukeren ikke er i stand til å holde maskinen fast med begge hender og/eller ikke forbli i stabil likevekt på bena under arbeidet.
  5) Ikke glem at det er brukeren som er ansvarlig for uforutsette ulykker som går ut over andre personer og deres eiendeler.

B) KLARGJ∅RING

1) Under arbeidet må man være kledd på en måte som ikke kan skape noen vanskeligheter for brukeren.

• Bruk tettsittende, beskyttende klær utstyrt med beskyttelser mot kutt.
• Ta på hjelm, hansker, beskyttelsesbriller, støvmaske og vernesko med antiglisåle.
• Bruk øreklokker for å beskytte hørselen.
• Ta ikke på skjerf, frakk, halskjeder eller noen form for omfangsrike eller hengende tilbehør som kan henge seg opp i maskinen eller i gjenstander eller materialer som befinner seg på stedet der det arbeides.
• Samle opp langt hår på en passende måte.

• oppbevar bensinen i en bensinkanne som er godkjent til slik bruk;
• ikke røyk när du håndterer drivstoffet;
• åpne bensinlokket forsiktig, slik at det indre trykket gradvis kan slippes ut;
• drivstoff skal kun fylles utendørs og ved hjelp av en trakt;
• fyll på før motoren startes; ikke fyll på drivstoff eller fjern tanklokket när motoren er i gang eller er varm;
• ikke start motoren dersom det lekker ut bensin. Unngå å skape brannfare ved å fjerne maskinen fra det området hvor lekkasje har funnet sted, helt til drivstoffet er dunstet bort og bensingassene har løst seg opp;
• tørk umiddelbart opp ethvert spor av bensin som søles på maskinen eller på bakken;
• ikke start opp maskinen på det stedet hvor påfyll av drivstoff fant sted;
• unngå at drivstoffet kommer i kontakt med klær ne, og skift i motsatt fall klær før motoren star tes opp;
• sett alltid lokkene på tanken og bensinkannen tilbake på plass med en gang, og kontroller at lokkene er tette og skikkelig satt på plass.
  3) Skift ut ødelagte eller skadede lydpotter.
  4) Foreta en generell kontroll av maskinen før bruk, og kontroller spesielt følgende:
• gasspaken og sikkerhetsspaken må kunne beveges fritt og utvungent, og idet de slippes må de hurtig og automatisk vende tilbake til nøytral posisjon;
• gasspaken må forbli blokkert med mindre sikkerhetsspaken trykkes inn;

• bryteren til stans av motoren må lett kunne flyttes fra en posisjon til den andre;

• strømledningene, og i særdeleshet tennpluggledningen, må være hele for å unngå at det dannes gnister, og hetten må være korrekt mon tert på tennpluggen;

• maskinens håndtak og beskyttelser må være rene og tørre, og sitte godt fast til maskinen;
• kjedebremsen må fungere perfekt og med største effektivitet;
• sverdet og kjedet må være montert riktig;
• kjedet må være riktig strammet.
  5) Før arbeidet starter, forviss deg om at alle be skyt telsene er korrekt montert.

C) UNDER BRUK

1) Motoren må ikke startes i lukkede rom, hvor farlige forbrenningsgasser kan samles.
Pass på at det finnes skikkelig luftutveksling ved arbeid i nærhet av grøfter, hull e.l.
2) Arbeid kun i dagslys eller i tilsvarende god be lys ning.
3) Innta en stillestående og stabil posisjon ved arbeid på bakken:

- unngå så langt det er mulig å arbeide på vått el ler glatt underlag, og uansett ikke i altfor bratt eller kupert terreng, som ikke garanterer brukerens stabilitet under arbeidet;

- unngå bruk av ustabile trapper og plattformer;

- ikke arbeid med maskinen over skulderhøyde;

- løp aldri, men gå rolig og vær oppmerksom på terrengets uregelmessigheter og nærværet av eventuelle hindre.

- unngå å arbeide alene eller langt fra folk, slik at det er lettere å be om hjelp i tilfelle det sulle skje en ulykke.

4) Start opp motoren mens du holder maskinen godt fast:

- start opp motoren minst 3 meter fra det stedet hvor påfyll av drivstoff fant sted;

- se etter at det ikke befinner seg andre personer innenfor maskinens aksjonsradius;

- ikke rett lydpotten, og dermed avgassene, mot brennbare materialer;

- vær oppmerksom på muligheten for at det spruter materiale på grunn av kjedets bevegelse, spesielt idet kjedet møter hindringer eller fremmedlegemer.

5) Motorinnstillingene må ikke endres. La ikke motoren få for høyt turtall.

6) Ikke utsett maskinen for overdrevne belastninger, og bruk aldri en liten maskin til å utføre tunge arbeider; bruk av en egnet maskin reduserer risikoene og forbedrer kvaliteten på arbeidet.

7) Kontroller at maskinen ikke beveger kjedet på tom gang, og at motoren hurtig vender tilbake til tom gangsdrift etter at gassen er blitt trykket inn og sluppet.

8) Vær forsiktig så du ikke rammer fremmedlegemer med sverdet, og se opp for materiale som kan fyke av gårde på grunn av kjedets bevegelse.

9) Stopp motoren:

- hver gang maskinen står uten tilsyn.

- før du fyller på bensin.

10) Stopp motoren og ta ut tennpluggkabelen:

- Før kontroll, rengjøring eller arbeid på maskinen;

- etter å ha slått mot et fremmedlegeme. Kon trol ler eventuelle skader, og reparer maskinen, om nødvendig, før den tas i bruk igjen.

- hvis maskinen begynner å vibrere unormalt (Let straks etter årsaken til vibrasjonene, og sørg for nødvendig kontroll ved et spesialverksted).

11) Unngå å bli utsatt for støv og sagflis som utvikles av kjeden under kuttingen.

1) Hold muttere og skruer godt tildratt, slik at maskinen alltid er i god operativ stand. Et regelmessig vedlikehold er viktig for sikkerheten og for å opprettholde prestasjonsnivået. 2) Maskinen må ikke oppbevares med bensin i tanken i et rom hvor bensingassene kan nås av åpen ild, gnister eller utsettes for kraftige varmekilder.
3) La motoren få tid til avkjøling før lagring i lukket rom.
4) For å redusere brannfaren skal motoren, lyddemperen og området rundt bensintanken holdes fri for sagflis, grenrester, løv og overflødig fett. Et ter lat ikke beholdere med materiale fra klippingen innendørs.
5) Må tanken tømmes, skal det skje utendørs, og med kald motor.
6) Ta på arbeidshansker ved ethvert inngrep på skjæreredskapet.
7) Se til at kjedet er slipt. Samtlige operasjoner som vedrører kjedet og sverdet er arbeider som kre ver spesiell kompetanse utover bruk av be stemt utstyr for å kunne utføres etter alle kunstens regler; av sikkerhetsgrunner er det derfor en fordel å kontakte forhandleren din.
8) For sikkerhets skyld må ikke maskinen brukes dersom noen av delene er utslitte eller skadet. Skadede deler må byttes ut, aldri repareres. Bruk originale reservedeler. Deler med an nen kvalitet kan skade maskinen og redusere sik kerheten.
9) Innen du setter maskinen på plass, forviss deg om at du har fjernet nøkler og redskaper brukt til vedlikeholdet.
10) Sett maskinen på et sted som er utilgjengelig for barn!

E) TRANSPORT OG FLYTTING

1) Hver gang maskinen skal flyttes eller transporteres, gjør følgende:
- slå av motoren, vent til kjedet stanser, og kople fra tennpluggens hette;
- sett på beskyttelsen som dekker sverdet;
- grip fatt i maskinen, bare i håndtakene, og rett sverdet bakover i forhold til bevegelsesretningen.
2) Når man transporterer maskinen med et kjøretøy, må den plasseres på en slik måte at den ikke utgjør noen fare, og festes ordentlig for å unngå at den velter, med skader og drivstofflekkasje som mulig resultat.

F) ∅VRIGE RISIKOER

• Hold alle deler av kroppen langt unna sagkjedet mens sagen og kjedet er i funksjon. Før kjedesagen startes opp, forviss deg om at sagkjedet ikke er i kontakt med noenting. Et øyeblikks uoppmerksomhet mens man setter kjedesagen i funksjon, kan medføre at klær eller kropps deler blir sittende fast i sagkjedet.
• Når man arbeider med begge hender, skal høyre hånd alltid ha tak i bakre håndgrep og venstre hånd i fremre håndgrep. Man bør aldri la hendene bytte plass når man holder i kjedesagen, da det øker risikoen for ulykker som involverer ens egen person.
• Ta på vernebriller og hørselvern. Det anbefales å bruke annet sikkerhetsutstyr for å beskytte hodet, hendene og føttene. Bruk av egnede, beskyttende klær vil redusere skadene på kroppen som følge av sprut av fliser eller kontakt med sagkjedet.
• Når man kutter av en gren som er i spenning, er det nødvendig å være oppmerksom på risikoen for tilbakeslag. Når spenningen i treverkets fibre utløses, kan den spente grenen på sin vei tilbake ramme operatøren og/eller slynge kjedesagen slik at man mister kontroll.

• Vis ekstrem forsiktighet ved kutting av busker og kratt. De tynne materialene kan bli sittende fast i sagkjedet, og slynges i din retning og/eller få deg til å miste likevekten.

• Transporter kjedesagen ved hjelp av det fremre håndtaket när den er avslått, og hold den på avstand fra kroppen. Når kjedesagen transporteres eller legges på plass, må man alltid sette dekselet på sverdet. Ved å holde kjedesagen på korrekt måte, reduseres sannsynligheten for kontakt ved et uhell med det bevegelige sagkjedet.

• Hold deg til anvisningene vedrørende smøring, kjedets spenning og utskiftbare deler. Et kjede uten riktig spenning og smøring kan både bli ødelagt og øke risikoen for tilbakeslag.
• Hold håndtakene tørre, rene og frie for spor etter olje og fett. Fettete og oljete håndtak er glatte, og medfører derfor tap av kontroll.
• Denne maskinens startanordning genererer et elektromagnetisk felt av beskjeden styrke, men muligheten kan likevel ikke utelukkes for forstyrrelser av funksjonen til aktivt og passivt medisinsk utstyr som bæres av operatøren, med påfølgende mulig alvorlig risiko for vedkommendes helse. Bærere av slikt medisinsk utstyr anbefales derfor å konsultere lege eller utstyrsfabrikanten før bruk av maskinen.

G) ÅRSAKER TIL TILBAKESLAG OG SIKKERHETSFOR-ANSTALTNINGER FOR OPERAT∅REN:

Vær svært forsiktig i situasjoner der det er fare for å skli (våt mark eller snø) og på mark som er skadet eller dekket av vegetasjon. Vær oppmerksom på skjulte hindringer som avsagde strammer, røtter, steiner, hull og kløfter, for å unngå å snuble. Vær svært forsiktig når du arbeider i hellinger eller på ujevnt terreng. Bruk aldri motorsagen med kun én hånd. Når man kun bruker kun én hånd, blir det vanskeligere å kontrollere tilbakeslaget og å forhindre sverdet eller kjedet i å skli eller støte bortover en grein eller en stamme.

Tilbakeslag kan forekomme når sverdets spiss eller ende kommer i berøring med en gjenstand, eller når treverket lukker seg og blokkerer sagkjedet i skjæresporet.

Kontakt med enden kan i visse tilfeller plutselig avstedkomme en motsatt reaksjon, slik at sverdet skyves oppover og bakover i retning operatøren.

Fastklemming av sagkjedet på den øvre delen av sverdet, kan få sagkjedet til å skyves hurtig bakover i retning operatøren.

Begge de nevnte reaksjonene kan medføre tap av kontroll over sagen, hvilket kan føre til alvorlige personskader. Man må ikke stole blindt på sagens innebygde sikkerhetsanordninger.

For brukeren av en kjedesag lønner det seg å ta en rekke forholdsregler for å eliminere risikoen for skader og ulykker under kuttearbeidet. Tilbakeslag er et resultat av feil bruk av verktøyet og/eller feilaktige prosedyrer eller betingelser for bruk, hvilket kan unngås ved å følge de egnede forsiktighetsreglene som er angitt i det følgende:

• Hold sagen i ro, med tomlene og fingrene rundt kjedesagens håndgrep, og hold kroppen og armene i en stilling som gjør det mulig å motstå tilbakeslagskreftene. Kreftene fra et tilbakeslag kan kontrolleres av operatøren hvis man er forberedt på den muligheten. Ikke la kjedesagen fyke avgårde
• Ikke strekk armene for langt, og ikke kutt ovenfor skulderhøyde. Det bidrar til å unngå ufrivillig kontakt med enden, og gir bedre kontroll med kjedesagen i uforutsette situasjoner.
• Bruk kun sverd og kjeder som er i samsvar med fabrikantens spesifikasjoner. Hvis man skifter til sverd eller kjeder som ikke er egnede, kan det gi opphav til ødelagt kjede og/eller tilbakeslag.

- Hold deg til fabrikantens anvisninger vedrørende sliping og vedlikehold av kjedesagen. En reduksjon i dybdenivået kan medføre en økning i tilbakeslagene.

H) TEKNIKKER FOR BRUK AV MOTORSAGEN

Legg alltid merke til sikkerhetsmerknadene, og bruk de kut-teteknikkene som passer best til den typen arbeid som skal utføres, i samsvar med anvisningene og eksemplene som er gjengitt i bruksanvisningen.

J) TIPSTILNYBEGYNNERE

Før du tar fatt på felle- eller kvistearbeid for første gang, er det en fordel å:

• ha gjennomgått spesiell opplæring i bruken av denne typen utstyr;
• ha lest nøye sikkerhetsmerknadene og bruksanvisningene som er inneholdt i denne håndboken;
• øve på vedpinner på bakken eller festet til en bukk, slik at du får nødvendig kjennskap til maskinen og de mest passende kutteteknikkene.

I instruksjonsboken er noen avsnitt som inneholder særlig viktig informasjon merket med forskjellige typer markeringer, hvis betydning er som følger:

MERK

eller

VIKTIG

De presiserer det som er for klart

tidligere for å forhindre at maskinen ødelegges, eller at det oppstår skader.

ADVARSEL!

Mulighet for personlige ska der,

skader, eller skader på tredjemann med fare for død, hvis regelen ikke overholdes.

3.1 BRUK AV LINE OG FALLSELE VED KVISTING MED MOTORSAGER

Dette kapittelet beskriver de arbeidsprosedyrene som skal redusere faren for skader når man kvister med motorsag i høyden med hjelp fra en line og fallsele. Selv om det kan fungere som en grunnleggende beskrivelse for retningslinjer eller opplæringshåndbøker, bør det ikke betraktes som en erstatning til formell opplæring. Retningslinjene som angis i dette vedlegget er kun eksempler på hva som er god praksis. Det er hensiktsmessig å alltid overholde nasjonale lover og regler.

Generelle krav for arbeid i høyden

Operatører som bruker motorsager til kvisting, og som arbeider i høyden med hjelp fra en line og fallsele, bør aldri arbeide alene. De bør får hjelp fra en operatør på bakken som har fått opplæring i egnede nødprosedyrer.

Operatørene som bruker motorsag til kvisting bør ha fått generell opplæring i sikker klatreteknikk og arbeidsstillinger for denne type arbeid, og de bør være korrekt utstyrt med fallsele, liner, bånd med festeringer, karabinkroker og annet utstyr, for å holde seg godt sikret og for å holde motorsagen i trygge arbeidsstillinger.

Forberedelser før motorsagen brukes i et tre

Motorsagen bør være kontrollert, tanket opp med drivstoff, oppstartet og forvarmet av operatøren på bakken, og den må være avslått før den overleveres til operatøren som befinner seg i treet.

Motorsagen bør bli festet med et bånd

som er egnet til å kobles til operatørens fallsele.

Muligheten til å feste motorsagen direkte i fallselen reduserer faren for skader på utstyret når man beveger seg rundt i treet. Koble alltid fra strømmen til motorsagen når den er festet

Disse kan befinne seg på midten (foran eller bak) eller på sidene.

Når det er mulig, skal motorsagen kobles til punktet på midten bak for å unngå at den kommer borti klatrelinene, og forsikre deg om at motorsagens vekt støtter seg på midten, i nedre del av operatørens ryggrad.

Når motorsagen forflyttes fra et festepunkt til et annet, er det viktig at operatørene forsikrer seg om at den er festet i en ny posisjon før den hektes av det forrige festepunktet.

Bruk av motorsagen i et tre

En analyse av ulykkene med disse motorsagene ved kvisting av trær, viser at hovedårsaken skyldes feil bruk av motorsagen når man kun bruker én hånd. I de fleste ulykker forsøker ikke operatørene å innta en sikker arbeidsstilling som gjør det mulig for dem å ta tak i motorsagen med begge hendene.

Dette fører til større fare for skader som skyldes:

• at man ikke har solid grep i motorsagen ved tilbakeslag,
• mangel på kontroll på motorsagen som øker sannsynligheten for å komme i kontakt med klatrelinene og operatørens kropp (spesielt hånden og venstre arm), og

- tap av kontroll som skyldes en utrygg arbeidsstilling og som fører til at man kommer i kontakt med motorsagen (utilsiktet bevegelse när motorsagen er i gang).

Sikker arbeidsstilling när man bruker begge hendene

For å gjøre det mulig for operatørene å ta tak i motorsagen med begge hendene, bør operatørene, som en generell regel, oppsøke en sikker arbeidsstilling når de tar i bruk motorsagen:

• på høyde med ankelen när de sager horisontale seksjoner,
• ved livhøyde når de sager vertikale seksjoner.

Når operatøren arbeider

nærheten av vertikale stammer med lave sidekrefter i arbeidsstillingen, kan det være behov for god støtte for å opprettholde en sikker arbeidsstilling.

Likevel, när operatørene fjerner seg fra stammen, vil de ha behov for å ta flere steg for å annullere eller nøytralisere de økende sidekreftene, f.eks. ved å endre retning på hovedlinen ved hjelp av et ekstra forankringspunkt eller ved å bruke et justerbart bänd direkte fra fallselen til et ekstra forankringspunkt.

Man kan gjøre det lettere å oppnå god støtte i arbeidsstillingen ved å bruke en bøyle som er laget provisorisk av et bånd formet som en ring som man kan føre foten inni.

Oppstart av motorsagen i et tre

Under oppstart av motorsagen i et tre, bør operatøren gjøre følgende:

a) aktivere kjedebremsen før oppstart,
b) holde motorsagen enten på venstre eller på høyre side av kroppen før oppstart, og dvs.:

1) på venstre side; holde motorsagen med venstre hånd plassert på fremre håndgrep, og holde den på god avstand fra kroppen mens man drar i startsnoren med høyre hånd, eller
2) på høyre side; holde motorsagen med høyre hånd plassert på ett av de to håndgrepene, og holde motorsagen på god avstand fra kroppen mens man drar i startsnoren med venstre hånd.

Kjedebremsen bør være innkoblet før man setter motorsagen i gang når den henger i båndet.

Det er hensiktsmessig at operatørene alltid sjekker at motorsagen har tilstrekkelig drivstoff før man setter i gang med kritisk kvisting.

Operatørene bør ikke bruke motorsagene til å kviste med kun én hånd når de befinner seg i en ustabil arbeidsstilling, eller hvis de foretrekker motorsagene fremfor en håndsag ved saging av stammer med liten diameter på enden av grenene.

Det er kun hensiktsmessig å bruke motorsagene til å kviste med kun én hånd när:

• operatørene ikke kan op prettholde en arbeidsstilling som gjøre det mulig for dem å bruke beg ge hender, og
• de har behov for å opprettholde deres arbeidsstilling med kun én hånd, og motorsagen brukes helt utstrakt, perpendikulært mot operatørens kropp, og med god avstand fra denne.

Det er hensiktsmessig at operatørene:

• aldri sager när tilbakeslagsområdet befinner seg på enden av motorsagens sverd;
• aldri "sager og holder" seksjoner, eller
• aldri forsøker å gripe fatt i seksjoner när de faller.

Hvis motorsagen skulle komme til å sette seg fast när man sager, bør operatørene gjøre følgende:

• slå av motorsagen og feste den på en sikker måte på den delen av grenen som går fra stammen til der den ble saget av, eller til en line som er adskilt fra verktøyet;
• om nødvendig, dra motorsagen i delen med innsnittet mens grenen blir løftet;
• om nødvendig, bruke en håndsag eller en annen motorsag til å frigjøre motorsagen som sitter fast, ved å sage minst 30 cm rundt den fastsittende motorsagen.

Når man bruker en håndsag eller en motorsag til å sage løs motorsagen som sitter fast, bør man sage mot toppen av grenen (dvs. mellom motorsagen som sitter fast og toppen på grenen, og ikke mellom stammen og motorsagen som sitter fast) for å forhindre at motorsagen dras sammen med den delen av grenen som sages av og situasjonen blir ytterligere komplisert.

4. MONTERING AV MASKINEN

VIKTIG

VIKTIG Maskinen leveres med sverdet og kjedet demontert, og med tankene for drivstoffblanding og olje tomme.

ADVARSEL!

! ADVARSEL! Utpakking og fullføring av monteringen må foretas på en plan og solid overflate, med tilstrekkelig plass til flytting av maskinen og emballasjen, idet en hele tiden benytter egnet utstyr.

Avfallshåndtering av emballasjen må skje i samsvar med gjeldende lokale bestemmelser.

ADVARSEL!

ADVARSEL! Ta alltid på solide ar beidshansker når du håndterer sverdet og kjedet. Vis den aller største forsiktighet ved montering og sverdet og kjedet for ikke å sette maskinens sikkerhet og effektivitet i fare; kontakt din forhandler i tvilstilfeller.

Før sverdet monteres, forviss deg om at kjedebremsen ikke er satt på; dette kan oppnås ved å dra den fremre beskyttelsen for hånden helt tilbake, i retning motorenheten.

ADVARSEL!

slått motor.

Utfør alt arbeid med av-

- Løsne skruen (1) og ta av clutch-dekselet (2).

2. MONTERING AV SVERDET OG KJEDET

• Løsne mutteren og fjern clutchens deksel, for å få tilgang til pinjongdrevet og sverdets feste (Fig. 2).
• Fjern avstandsstykket i plast (1). Dette avstandsstykket tjener kun ved transport av den emballerte maskinen, og skal ikke brukes mer (Fig. 2).

• Monter sverdet (2) ved å føre en skruebolt inn i sporet og trykke den mot maskinens bakdel (Fig. 3).

• Monter kjedet omkring tannhjulet som drar kjedet og langs sverdets spor, idet du passer på at kjedet beveger seg i riktig retning (Fig. 4). Hvis sverdets tipp er utstyrt med et tannhjul for videresending av kjedet, se til at de leddene på kjedet som det dras i, føres riktig inn i tannhjulets mellomrom.

• Sett på igjen dekselet, uten å stramme mutteren, og pass på å føre de to bakre hakene korrekt inn i de respektive festene.
• Kontroller at kjedestrammerens tapp (3) tilhørende koblingens deksel er korrekt ført inn i det dertil egnede hullet på sverdet. I motsatt fall, bruk en skrutrekker til å bevege på kjedestrammerens skrue (5), helt til tappen er ført helt inn (Fig. 5).
• Beveg kjedestrammerens skrue (4) helt til du oppnår den riktige strammingen av kje det (Fig. 5).
• Stram dekselets mutter helt til med den medfølgende nøkkelen (Fig. 6) mens du holder sverdet hevet.

- Kontroll med kjedets spenning

Bruk av bare bensin skader

motoren, og innebærer at garantien opphører.

VIKTIG

Bruk kun bensin og olje av

høy kvalitet for å opprettholde ytelsene og garantere de bevegelige delenes levetid.

• Bensinens karakteristika

til å lage avsetninger i beholderen dersom den lagres i mer enn 2 måneder. Bruk alltid ny bensin!

- Oljens karakteriska

Hos forhandleren finnes det oljer som er laget med tanke på denne typen motorer, og som er i stand til å garantere høy beskyttelse.

Bruk av slike oljer tillater en å bruke en 2,5% blanding, som altså består av 1 del olje og 40 deler bensin.

- Preparering og oppbevaring av drivstoffblandingen

FARE!

Bensinen og drivstoffblandingen er brennbare!

• Oppbevar bensinen og drivstoffblandingen i beholdere som er godkjent til slike formål, på et sikkert sted langt fra varmekilder og åpen ild.
• Ikke la beholderne være tilgjengelig for barn.
• Ikke røyk under prepareringen av drivstoffblandingen, og unngå å inhalere bensindamp.

Tabellen viser hvilke kvanta bensin og olje som skal brukes til preparering av drivstoffblandingen, som funksjon av hvilken type olje som brukes.

Bensin	Syntetisk olje 2 Takter
liter	liter	cm^3
1	0.025	25
2	0.050	50
3	0.075	75
5	0.125	125
10	0.250	250

For preparering av drivstoffblandingen

• Tøm ca. halvparten av bensinmengden i en godkjent kanne
• Ha i all oljen, slik tabellen angir
• Ha i resten av bensinen.
• Sett på lokket og rist godt.

VIKTIG

Drivstoffblandingen taper

seg med tiden. Ikke lag i stand altfor store mengder drivstoffblanding, slik at danning av avsetninger kan unngås.

VIKTIG

Hold beholderne med bensin

og drivstoffblanding adskilt og godt merket for å unngå at de forveksles idet de skal brukes.

VIKTIG

Rengjør med jevne mellom-

rom beholderne med bensin og drivstoffblanding for å fjerne eventuelle avsetninger.

VIKTIG

Ved dårlig drivstoffblanding,

øker faren for tidlig slitasje av stempelet grunnet altfor dårlig blanding. Garantien frafaller også vist man ikke overholder instruksjonene for drivstoff-blanding etc. som finnes i denne håndboken.

2. PÄFYLLING AV DRIVSTOFF

ADVARSEL!

Bensinen og bensindam-

pen er svært brannfarlig. FARE FOR BRANN-SKADER OG BRANN.

ADVARSEL!

Åpne tanklokket forsiktig

fordi det kan har dannet seg trykk på innsiden.

FARE!

• Røyk ikke under påfylling og inhaler ikke bensindampen.
• Fyll på drivstoff før motoren startes.
• Forsikre deg om at tanklokket lukkes korrekt etter påfylling.
• Ta aldri av tanklokket og fyll ikke på drivstoff hvis motoren er i gang eller hvis den fremdeles er varm.
• Kontroller at det ikke finnes lekkasjer.
• Start motoren på god avstand fra påfyllingsstedet.

Før påfylling:

– Rist kannen med drivstoffblandingen godt.
- Sett maskinen i en stabil posisjon på et flatt underlag, med bensinlokket opp.
- Rengjør bensinlokket og området rundt for å unngå at urenheter følger med under påfylling.
- Åpne bensinlokket med forsiktighet for å slippe ut trykket gradvis. Foreta påfyllingen ved hjelp av en trakt, og unngå å fylle opp tanken helt til randen.

ADVARSEL!

Sett alltid på igjen bensinlokket, og skru det helt fast.

ADVARSEL!

Tørk umiddelbart opp even tuelle drivstoffrester som måtte ha blitt sølt på maskinen eller på bakken, og ikke start opp motoren før bensindampen er oppløst.

3. SM∅RING AV KJEDET

VIKTIG

Bruk kun spesialolje for motorsager eller klebrig olje for motorsager. Ikke bruk olje som inneholder urenheter for ikke å tilstoppe filteret i tanken og for å unngå å gjøre uopprettelig skade på oljepumpen.

VIKTIG

Spesialoljen for smøring av kjedet er biologisk nedbrytbar. Bruk av mineralolje eller motorolje påfører miljøet alvorlig skade.

Bruk av olje av god kvalitet er av største betydning for å oppnå effektiv smøring av skjære-elementene. Brukt olje eller olje av lav kvalitet forhindrer smøringen og reduserer kjedets og sverdets levetid.

Det er alltid en fordel å fylle oljetanken helt (ved hjelp av en trakt) hver gang man foretar etterfylling av drivstoff. Gitt at oljetankens kapasitet er beregnet slik at drivstoffet brukes opp før oljen, vil man på denne måten unngå risiko for at ma skinen settes i drift uten smøremiddel.

4. ETTERSYN AV MASKINEN

• kontroller at clutchen fungerer korrekt (når den er i fri, skal kjedet ikke bevege seg)
• kontroller motorsagen hver dag, og uansett før bruk, etter et fall eller etter andre former for støt for å søke etter skader eller alvorlige feil.
• fyll opp den ene tanken med blanding, og den andre med olje.
• kontrollere at det ikke finnes löse skruer på maskinen eller på sverdet;
• kontrollere at kjedet er slipt og uten tegn til skader;

• kontrollere at luftfilteret er rent;

• kontrollere at maskinens håndtak og beskyttelser er rene og tørre, korrekt monterte og godt festet til maskinen;

• kontrollere at håndtakene sitter fast;
• kontroller kjedebremsens effektivitet;
• kontroller kjedens stramming.

Utfør alt arbeid med avslått motor.

Kjedebremsen er en anordning som skal stoppe kjedets bevegelse øyeblikkelig når denne blir utsatt for et tilbakeslag. Vanligvis aktiveres bremsen automatisk av treghetskreftene. Den kan også aktiveres manuelt ved å trykke inn bremsespaken (venstre deksel) som finnes på nedsiden, mot fremsiden.

Denne bremsen kan også brukes manuelt ved å skyve den fremre beskyttelsen fremover. For å løs ne bremsen, dra den fremre beskyttelsen i retning håndtaket helt til det klikker.

For å kontrollere bremsens effektivitet er det nødvendig å:

• Start opp motoren og ta godt fatt i håndtaket med begge hender.
• Bruk gasskontrollen til å holde kjedet i bevegelse, og skyv bremsespaken fremover med den venstre håndbaken. Kjedet skal stanse umiddelbart.
• Med en gang kjedet har stanset, skal gasspaken umiddelbart slippes.
• Slipp bremsen.

ADVARSEL!

Oppstart av motoren må finne sted i en distanse av minst 3 meter fra stedet der påfylling av drivstoff fant sted.

Før motoren startes:

• Sett maskinen i en stabil posisjon på bakken.
  – Fjern beskyttelsen som dekker sverdet.
• Forviss deg om at sverdet ikke berører bakken eller andre objekter.

- For oppstart

MERK

Med "kaldstart" menes en oppstart som foretas minst 5 minutter etter at motoren er stanset, eller etter påfylling av drivstoff.

Før motoren startes (Fig. 8):

1. Forviss deg om at kjedebremsen er på (den fremre håndbeskyttelsen skjøvet frem).
2. Sett bryteren (1) i posisjonen «START».
3. Betjen starteren ved å trykke knotten (2) helt inn.
4. Trykk på pumpekommandoen (primeren) (3) 3-4 ganger for å lette til rette for pumping til forgasseren.
5. Hold maskinen stödig på bakken, med en hånd på håndgrepet, for ikke å miste kontrollen under oppstart (Fig. 9).

ADVARSEL!

Dersom maskinen ikke holdes godt fast, kan rykket i motoren få brukeren til å miste likevekten, eller bevege sverdet mot en hindring eller mot brukeren selv.

1. Dra langsomt startsnora 10-15 cm ut, helt til du merker en viss motstand, og dra deretter bestemt noen ganger helt til du merker de første motorlydene

ADVARSEL!

Vikle aldri startsnoren

rundt hånden.

FARE!

Start aldri opp motorsagen ved å la den falle mens du holder den i startsnoren. Denne fremgangsmåten er ytterst farlig, da man mister fullstendig kontrollen over maskinen og kjedet.

VIKTIG

For å unngå å ødelegge, ikke dra snora ut i hele dens lengde, ikke la den dras langs kanten av hullet der snora kommer ut, og før håndtaket langsomt tilbake idet du unngår at den går inn igjen på ukontrollert vis.

1. Trekk inn knotten på startinnretningen omtrent til midtstilling.
2. Dra på ny i håndtaket helt til motoren tennes på regelmessig måte.

MERK

Hvis man drar gjentatte ganger i startsnoras håndtak med starteren inne, kan motoren få for mye drivstoff og bli vanskelig å starte opp. I tilfelle det er for mye bensin i forbrenningskammeret, demonter tennpluggen og dra varsomt i håndtaket til startsnora for å fjerne overflödig drivstoff, tørk deretter tennpluggens elektroder og monter den på motoren igjen.

1. Så snart motoren starter opp, trykk kort på gas- sen for å få ut starteren og sette motoren på tomgang.

VIKTIG

Unngå å la motoren gå med et høyt antall omdreininger med kjedebremsen inne. Dette kan forårsake overoppheting og skade koplingen.

1. La motoren gå på tomgang i minst 1 minutt innen maskinen tas i bruk.

- Varmstart

Ved varmstart (straks etter at motoren er blitt stanset), følg punktene 1 - 2 - 5 - 6 - 9 i forrige prosedyre.

ADVARSEL!

Følg omhyggelig indikasjonene i "For din sikkerhet" (3.1).

Før betjening av gassen, koble alltid fra kjedebremsen ved å dra spaken i retning operatøren.

Kjedets hastighet reguleres av gasskontrollen (1) som befinner seg på det bakre håndtaket (2).

Det er kun mulig å bevege gassen dersom blokke- ringsspaken (3) trykkes inn samtidig.

Bevegelsen overføres fra motoren til kjedet ved hjelp av en sentrifugalclutch som forhindrer kjedets bevegelse når motoren går på tomgang.

ADVARSEL!

Ikke bruk maskinen dersom kjedet beveger seg med motoren på tomgang; i dette tilfellet er det nødvendig å kontakte forhandleren.

Den korrekte arbeidshastigheten oppnås med gasskontrollen (1) trykket helt til bunns.

VIKTIG

Unngå å bruke motoren med maksimalt antall omdreininger under maskinens 6-8 første arbeidstimer.

Før motoren stanses:

• Slipp gasskontrollen (1) og la motoren dreie med det minimale antall omdreininger et par sekunder.
• Sett bryteren (1) i posisjon «STOP».

ADVARSEL!

Etter å ha satt gassen på minimumsnivå, kan det gå flere sekunder før kjedet stanser.

VIKTIG

Hvis maskinen ikke starter, bruk startinnretningen slik at motoren stoppes pga. oversvømmelse. Kontakt forhandleren omgående for kontroll av årsaken til problemet, og nødven- dige reparasjoner.

7. BRUK AV MASKINEN

VIKTIG

Husk alltid at en motorsag som ikke brukes korrekt, kan være til forstyrrelse for andre, og ha en sterk virkning på miljøet.

Av respekt for andre personer og miljøet:

• Unngå å bruke maskinen på steder og tider hvor den kan være til forstyrrelse.
• Følg omhyggelig de lokale bestemmelsene for kasting av materialet som resulterer av skjæringen.
• Følg omhyggelig de lokale bestemmelsene for kasting av oljer, utslitte deler og ethvert annet miljøskadelig objekt.
• Under arbeidet spres det til omgivelsene en viss mengde olje, som er nødvendig for å smøre kjedet; bruk derfor kun biologisk nedbrytbare oljer som er spesielt egnet for denne typen bruk.
• For å unngå brannfare, ikke etterlat maskinen med varm motor i løv eller tørt gress.

ADVARSEL!

Ta på passende klær under arbeidet. Forhandleren kan gi deg informasjon om de materialer til forebygging av uhell som er best egnet til å garantere sikkerheten ved arbeidet. Hold ikke i håndtakene med konstant trykk eller med for hardt trykk.

- Hvis motorsagen brukes over lang tid, utsettes operatøren for vibrasjoner som kan føre

til "hvit finger"-sykdommen. For å redusere denne faren, skal du bruke vernehansker og holde hendene varme. Ved ethvert symptom på "hvit finger"-syndromet, skal du øyeblikkelig kontakte en lege. Typiske kjennetegn: nummenhet, tap av følelse, prikking, stikking, smerte, kraftløshet, endring av hudens farge eller tilstand. Vanligvis oppstår symptomene i fingrene, hendene eller rundt håndleddene. Faren øker ved lave temperaturer.

- Planlegg arbeidet ditt slik at bruken av verk-tøy som produserer mye vibrasjon fordeles over flere dager.

ADVARSEL!

Bruk av maskinen til fel-

ling og kvisting krever spesiell opplæring.

ADVARSEL!

Under arbeidet, skal du holde motorsagen på god avstand fra alle de- ler av kroppen din.

ADVARSEL!

Bruk ikke sagen när det er vind, dårlig vær, dårlig sikt, og altfor høy eller lav temperatur. Forsikre deg om at det ikke finnes tørre grener som kan falle ned.

ADVARSEL!

Arbeid ikke inni løvverket til et tre bortsett fra hvis du har fått opplæring i dette arbeidet.

1. KONTROLLER SOM SKAL UTFÖRES UNDER ARBEIDET

- Kontroll av kjedets spenning

Under arbeidet utsettes kjedet for en gradvis for-lengelse, derfor er det nødvendig å kontrollere dets spenning ofte.

VIKTIG

VIK TIG I løpet av den første bruksperioden (eller etter å ha skiftet ut kjedet) er det nødvendig å foreta denne kontrollen med større hyppighet, på grunn av innkjøring av kjedet.

ADVARSEL!

Ikke arbeid med slakt kje de, dette for å unngå farlige situasjoner i tilfelle kjedet skulle komme ut av sporet.

For å justere kjedets spenning, gå frem som anvist i kap. 5.5.

- Kontroll av oljeflyten

VIKTIG

Ikke bruk maskinen uten at

den er smurt! Det kan hende at oljetanken tømmes nesten full- stendig när det går tomt for drivstoff. Pass på å fylle oljetanken helt opp hver gang du foretar påfylling av motorsagen.

ADVARSEL!

Forviss deg om at sverdet og kjedet er ordentlig på plass når du foretar kontroll av oljeflyten.

Start opp på motoren, hold den på middels hastighet, og kontroller at kjedeoljen skvetter slik som angitt på figuren (Fig. 11).

Kan oljeflyten til kjedet reguleres ved å skru på pumpens dertil egnede reguleringsskrue (1 eller 1a) med en skrutrekker. Denne befinner seg på maskinens underside (Fig. 11).

2. BRUKSMÅTER OG KUTTETEKNIKKER

Innen du påbegynner arbeidet med felling eller kvisting, er det en fordel å øve seg på trestykker på bakken eller satt på en bukk. Slik oppnår du den nødvendige fortrolighet med maskinen og de mest passende kutteteknikkene.

ADVARSEL!

Stopp motoren øyeblikkelig hvis kjedet blokkerer seg under arbeidet. Vær alltid oppmerksom på tilbakeslaget (kickback) som kan oppstå hvis sverdet treffer på en hindring.

Denne kontakten med kjedets kant kan føre til et ekstremt raskt rykk i motsatt retning, slik at styreskinnen skyves oppover og mot operatøren, og dette kan også skje hvis kjedet blokkeres langs øvre del av sverdet. I begge tilfeller, kan tilbakeslaget føre til at man mister kontrollen over motorsagen, med påfølgende høyst alvorlige konsekvenser.

ADVARSEL!!

- Før du setter i gang med arbeidet, les avsnittet "For din sikkerhet". Vi anbefaler at du begynner med å øve deg på stammer av liten størrelse. På denne måten vil du også bli kjent med motorsagen.

- Følg alltid sikkerhetsforskriftene. Motorsagen skal kun brukes til å sage trevirke. Det er forbudt å sage andre typer materiale. Vibrasjonene og tilbakeslaget vil være forskjellig, og det vil dermed ikke være mulig å hoverholde sikkerhetskravene. Bruk ikke motorsagen som en spake til å løfte, flytte eller dele opp objekter, og blokker den heller ikke på faste støtter. Det er forbudt å feste verktøy eller applikasjoner, som ikke er blant dem som er indikert av produsenten, til motorsagens kraftuttak.

- Det er ikke nødvendig å bruke makt når man sager. Bruk kun et lett trykk, vis motoren har maksimalt turtall.

- Hvis kjedet setter seg fast under sagingen, skal du ikke forsøke å trekke det løs med makt, men bruk heller en kile eller en stang.

- Hvis det finnes hindringer mellom stykket som skal sages og motorsagen, skal sistnevnte slås av, og vent deretter til den stopper helt. Bruk vernehansker og fjern hindringen. Hvis det skulle være nødvendig å fjerne kjedet, følg instruksjonene i kapittelet som gjelder montering av motorsagen. Etter å ha fjernet hindringen og montert tilbake kjedet, er det nødvendig å foreta en test. Hvis du kjenner vibrasjoner eller mekanisk støy under testen, skal du avbryte arbeidet og kontakte din forhandler.

- Bruk barkstøtte (hvis denne finnes) (Fig. 12)

1. Sett kroken på stammen, la motorsagen dreie om kroken slik at den foretar en buebevegelse som lar sverdet trenge inn i treet.
2. Gjenta operasjonen flere ganger, og flytt om nødvendig krokens støttepunkt.

• Kvisting av et tre (Fig. 13)

ADVARSEL!

Forviss deg om at områ- ler er ryddet.

ADVARSEL!

For kvisting in høyden, ved bruk av en line og en fallsele, skal man følge indikasjonene i "For din sikkerhet"

(3.1) omhyggelig.

ADVARSEL!

• Stå ikke på ustabilt underlag eller i stiger med trinn under arbeidet.
  • Ikke strekk deg for mye.
  • Sag ikke over skuldrene dine.

• Plasser deg på motsatt side i forhold til grenen som skal kuttes.

• Begynn med de nederste grenene og fortsett kuttingen oppover.
• Foreta kuttingen ovenfra og ned for å unngå at sverdet setter seg fast.

• Felling av et tre (Fig. 14)

ADVARSEL!

I helninger må man alltid ar beide på oversiden av treet, og forvisse seg om at stammen ikke kan forårsake skader ved rulling etter at den er falt ned.

1. Bestem treets fallretning idet du tar hensyn til vinden, treets helning, de tyngste grenenes plassering, hvordan du lettest kan arbeide etter at treet er felt, osv.
2. Rydd området rundt treet og forviss deg om at føttene står stödig.
3. Legg til rette for egnede fluktveier som er frie for hindringer. Fluktveiene må ha en vinkel på ca. 45° i forhold til den den motsatte retningen av fallretningen, og de må tillate brukeren å komme seg til et sikkert sted, som ligger på en avstand av ca. 2,5 ganger høyden til treet som skal felles.
4. Lag et hakk på en tredjedel av treets diameter på fallsiden.
5. Kutt treet fra den andre siden, litt over bunnen av hakket, og la det være igjen et opphold (1) på ca. 5-10 cm.
6. Uten å ta ut sverdet, reduser gradvis oppholdets størrelse helt til treet faller.
7. Under spesielle betingelser eller ved manglende stabilitet kan fellingen fullføres ved å føre inn kiler (2) på den motsatte siden i forhold til fallsiden, og ved å slå med en slegge på kilene helt til treet faller.

• Kvisting etter felling (Fig. 15)

ADVARSEL!

Vær oppmerksom på hvor dan grenene ligger mot bakken samt på muligheten for at disse er i spenning, i hvilken retning grenen kan ta under kuttingen og den mulige ustabiliteten til treet etter etter at grenen er kuttet av.

1. Legg merke i hvilken retning grenen peker ut fra stammen.
2. Foreta et begynnende kutt på den siden grenen bøyer seg, og fullfør kuttet fra den andre siden.

Kutt helt til omtrent halve diameteren, snu deretter stammen og fullfør kuttingen fra den andre siden.

- Deling av en løftet stamme (Fig. 18)

1. Dersom kuttet finner sted utenfor støttepunktene (A), kutt en tredjedel av diameteren fra undesiden, og fullfør arbeidet fra oversiden.
2. Dersom kuttet finner sted mellom to støttepunkter (B), kutt en tredjedel av diameteren fra oversiden og fullfør kuttet fra undersiden.

3. VED ARBEIDETS SLUTT

Ved arbeidets slutt:

• Stans motoren som angitt ovenfor (kap. 6).
• Vent til kjedets bevegelse opphører, og la maskinen avkjøles.
• Løsne festemutteren til sverdet for å redusere kjedets spenning.
• Fjern ethvert spor av sagflis eller oljeavleiringer fra kjedet.
• I tilfelle sterk tilsøling eller harpiksdannelse, demonter kjedet og legg det forsiktig ned noen timer i en beholder med et spesialrensemiddel. Skyll det deretter med rent vann og behandle det med en egnet spray mot rust, innen det settes på maskinen igjen.
• Sett på sverdbeskyttelsen för maskinen settes på plass.

ADVARSEL!

La motoren avkjøles før enh ver oppbevaring. For å redusere brannfaren må rester av sagflis, smågrener, blader og overflødig fett fjernes fra maskinen; ikke la beholdere med materiale som blir til overs etter skjæringen bli igjen inne i et rom.

For din og andres sikker-

het:

• Et korrekt vedlikehold er av største viktighet for over tid å opprettholde maskinens opprinnelige effektivitet og sikkerhet ved bruk.
• Hold bolter, skruer og mutrer trukket godt til, slik at maskinen alltid er sikkert å bruke.
• Maskinen må aldri brukes med slitte eller skadede deler. Skadede deler må byttes ut, aldri repareres.
• Bruk originale reservedeler. Deler med annen kvalitet kan skade maskinen og redu- sere sikkerheten.

ADVARSEL!

Under vedlikeholdsopera-

sjonene:

• Dra ut tennpluggens hette.
• Vent til motoren er tilstrekkelig avkjølt.
• Bruk beskyttelseshansker när du foretar inngrep på sverdet eller kjedet.
• La sverdets beskyttelse være påmontert, bortsett fra i tilfelle inngrep på kjedet eller på selve sverdet.
• Tøm aldri brukt olje, bensin eller andre foru- rensende stoffer i naturen.

SYLINDER OG LYDDEMPER (Fig. 19)

For å redusere risikoen for brann, rengjør ofte sylindervingene med trykkluft, og rengjør området rundt lyddemperen for sagflis, grenrester, løv og annet avfall.

STARTENHET

For å unngå overoppheting og skader på motoren, må gitteret ved inntaket av kjøleluft alltid holdes rent og fritt for sagflis og skitt.

Startsnora må skiftes ut ved første tegn til slitasje.

KOPLINGSENHET (Fig. 20)

Hold la koplingshuset rent for sagflis og skitt, idet lokket fjernes (som angitt i kap. 4.1) og settes korrekt på igjen när operasjonen av fullført.Hver 30. time er det nødvendig å foreta smøring av det indre glidelageret hos forhandleren din.

KJEDEBREMSE

Kontroller ofte kjedebremsens effektivitet og at metallbåndet som omslutter koplingshuset er helt, idet lokket fjernes (som angitt i kap. 4.1) og settes korrekt på igjen når operasjonen av fullført.

Båndet må skiftes ut når tykkelsen i kontaktpunktene mot koplingshuset reduseres til ca. halvparten av tykkelsen på de to ytterpunktene, som ikke er utsatt for slitasje.

TANNHJUL KJEDE

Kontroller ofte tannhjulets tilstand hos forhandle- ren, og bytt det ut når slitasjen overstiger de ak- septable grensene.

Ikke monter et nytt kjede med et slitt tannhjul, eller omvendt

SM∅REHULL (Fig. 21)

Fjern lokket med jevne mellomrom (som angitt i kap. 4.1), demonter sverdet og kontroller at smørehullene på maskinen (1) og på sverdet (2) ikke er tilstoppet.

TAPP TIL BLOKKERING AV KJEDET

Denne tappen er et viktig sikkerhetselement, da den forhindrer ukontrollert bevegelse av kjedet i tilfelle det ødelegges eller slakkes.

Kontroller jevnlig stiftens tilstand, og sørg for at den byttes ut hvis den er skadet.

FESTER

Kontroller med jevne mellomrom at alle skruer og muttere er godt skrudd til og at alle håndtakene sitter godt fast.

RENGJ∅RING AV LUFTFILTERET (Fig. 22)

VIKTIG

Rengjøringen av luftfilteret er

avgjørende for maskinens varighet og for at den skal fungere ordentlig. Ikke arbeid uten filter eller med skadet filter, slik at du unngår å påføre maskinen uopprettelig skade.

Rengjøring må foretas for hver 15. arbeidstime.

Rengjøring av filteret:

• Skru løs hendelen (1).
  – Fjern dekselet (2) og filterelementet (3).
• Slå forsiktig på filterelementet (3) for å fjerne smuss, og rens det med trykkluft med lavt trykk om nødvendig.

VIKTIG

Filterelementet (3) skal aldri

• Sett tilbake filterelementet (3) og dekselet (2).
• Skru fast hendelen (1).

KONTROLL AV TENNPLUGGEN (Fig. 23)

Ta av dekselet til luftfilteret for tilgang til tennpluggen.

Demonter og rengjør tennpluggen med jevne mellomrom, og fjern eventuelle avsetninger med en metallbørste.

Sjekk avstanden mellom elektrodene, og gjenopprett eventuelt den korrekte avstanden.

Monter tennpluggen på nytt ved å skru den fast med nøkkelen som følger med.

Tennpluggen må skiftes ut med en annen med tilsvarende karakteristika dersom elektrodene er brent eller isolasjonen er slitt, og uansett etter hver 100. times bruk.

REGULERING AV FORGASSEREN

Forgasseren er stilt inn hos fabrikken på en slik måte at maksimal ytelse oppnås i enhver bruks-situasjon, med minimale utslipp av giftige gasser, i respekt for gjeldende bestemmelser.

I tilfelle dårlig ytelse, kontroller først og fremst at sverdet ikke har deformerte spor. Henvend deg deretter til forhandleren for en kontroll av motorens forgassing.

- Regulering av minimum

ADVARSEL!

Kjedet må ikke bevege seg med motoren på tomgang. Hvis kjedet beveger seg med motoren på tomgang, er det nødvendig å kontakte forhandleren for korrekt innstilling av motoren.

SLIPING AV KJEDET

ADVARSEL!

Av hensyn til sikkerheten og effektiviteten, er det svært viktig at de skjæ rende elementene er slipt.

• Sagfilsen ligner støv.
• Det kreves større kraft for å kutte.
• Kuttet ikke er rettlinjet.
• Vibrasjonene øker.
• Forbruket av drivstoff øker.

ADVARSEL!

Hvis kjedet ikke er skarpt nok, øker risikoen for tilbakeslag (kickback).

Dersom slipeoperasjonen betros et spesialisert verksted, kan den utføres med egnede apparater som sikrer minst mulig konsum av materiale og en konstant sliping over samtlige skjære-elementer.

Sliping av kjedet på egenhånd utføres ved hjelp av egnede filer med rundt tverrsnitt, med en diameter som er tilpasset hver enkelt type kjede (se "Tabell Vedlikehold Kjede"), og det krever godt håndlag og erfaring for å unngå å skade skjære-elementene.

Tabell vedlikehold kjede

ADVARSEL!

De karakteristiske dataene til kjedet og sverdet som er godkjent til denne maskinen er angitt i "EU-overensstemmelseserklæringen" som følger med selve maskinen. Av sikkerhetsgrunner skal ikke andre typer kjede eller sverd brukes.

Tabellen gjengir slipedataene for de forskjellige typer kjeder, uten at det innebærer noen mulighet for å bruke andre kjeder enn de som er godkjent.

For å slipe kjedet (Fig. 24):

• Slå av motoren, frigjør kjedebremsen og blokker sverdet godt med kjedet påmontert ved hjelp av en klemme, idet du forvisser deg om at kjedet fritt kan bevege seg.
• Sett kjedet i spenning dersom det er slakt.
• Sett filen i det dertil egnede sporet og før den deretter inn i tannens mellomrom med en konstant helning som svarer til skjæreelementets profil.
• Dra filen over kun få ganger, kun fremover, og gjenta operasjonen for samtlige skjære-elementer i samme retning (høyre eller venstre).
• Sett sverdet motsatt vei i klemmen, og gjenta operasjoner på den gjenværende skjære-elementene.
• Kontroller at tannen som begrenser skjærehøyden ikke stikker lenger ut enn måleinstrumentet, og slip ned det som eventuelt overstiger med en flat fil, idet du runder av profilen.
• Etter slipingen, fjern ethvert spor av filspon og støv, og smør kjedet i oljebad.

• Skjære-elementets lengde reduseres til 5 mm eller mindre;
• leddenes dødgang på naglene er overdreven.

For å unngå usymmetrisk slitasje på sverdet, er det en fordel å snu det med jevne mellomrom.

For å holde sverdet i effektiv stand er det nødvendig å:

• Smøre med den dertil egnede sprøyten i cuscinetti til tannhjulet som sender kjedet videre (dersom slik finnes).
• Rengjør sverdets spor med den dertil egnede skrapen (medfølger ikke).
• Rengjøre smørehullene.
• Med en flat fil, fjerne ujevnhetene fra sidene og utligne eventuelle nivåforskjeller mellom sporene.

• sporets dybde viser seg å være mindre enn høyden til leddene som drar kjedet (som aldri må berøre bunnen);
• den indre veggen i sporet er så slitt at kjedet bøyes til siden.

SPESIELLE INNGREP

Ethvert vedlikeholdsinngrep som ikke er beskrevet denne veiledningen, må kun utføres hos forhandleren.

Inngrep som utføres ved uegnede verksteder el ler av ukvalifiserte personer, bringer enhver form for garanti til opphør.

OPPBEVARING

Rengjør maskinen godt for støv og skitt ved slutten av hver arbeidsøkt, og reparer eller skift ut defekte deler.

Dersom man regner med at maskinen blir stående ubrukt i mer enn 2-3 måneder, er enkelte tiltak nødvendige for å unngå vanskeligheter når arbeidet gjenopptas, eller permanente skader på motoren.

- Lagring

Før maskinen settes vekk:

• Rengjør motorsagen og foreta vedlikehold før den settes bort.
• Løsne mutteren, demonter dekselet og fjern kjedet og sverdet.
• Tøm oljetanken. Fyll den med ca. 100-120 cl flytende drivstoffrenser, og sett på lokket.
• Sett på igjen dekselet, uten å stramme mutteren, og pass på å føre de to bakre hakene korrekt inn i de respektive festene.
• Start maskinen og hold motoren i gang helt til det ikke er mer drivstoffrenser igjen.
• La motoren gå på tomgang, og hold maskinen i funksjon helt til det ikke er mer drivstoff igjen i tanken og i forgasseren.
• Ta ut tennpluggen när maskinen er nedkjølt.
• Tøm en teskje (ny) olje for totaktsmotorer ned i tennplugghullet.
• Dra flere ganger i håndtaket på startsnoren for å fordele oljen i sylinderen.
• Gjenmonter tennpluggen med stempelet i øverste dødpunkt (synlig gjennom tennplugghullet når stempelet er i høyeste stilling).

• Gjenopptagelse av arbeidet

Når maskinen skal settes i drift igjen:

• Fjern tennpluggen.
• Dra noen ganger i startsnoras håndtak for å fjerne overflödig olje.
• Kontroller tennpluggen som beskrevet i kapitlet "Kontroll av tennpluggen".
• Forbered maskinen som angitt i kapitlet "Forbe-redelse til arbeidet".

9. FEILS∅KING

PROBLEM MULIG ÅRSAK L∅SNING

1) Motoren starter ikke eller stanser etter kort tid	– Oppstartsprosedyre ikke korrekt– Skitten tennplugg eller feil avstand mellom elektrodene– Tilstoppet luftfilter– Problemer med forgasseren	– Følg instruksjonene (se kap. 6)– Kontroller tennpluggen (se kap. 8)– Rengjør og/eller skift ut filteret (se kap. 8)– Kontakt forhandleren
2) Motoren starter, men har liten effekt	– Tilstoppet luftfilter– Problemer med forgasseren	– Rengjør og/eller skift ut filteret (se kap. 8)– Kontakt forhandleren
3) Motoren har en uregelmessig virkemåte eller utilstrekkelig effekt	– Skitten tennplugg eller feil avstand mellom elektrodene– Problemer med forgasseren	– Kontroller tennpluggen (se kap. 8)– Kontakt forhandleren
4) Det kommer svært mye røyk fra motoren	– Feil blandingsforhold i drivstoffblandingen– Problemer med forgasseren	– Preparer blandingen slik instruksjonene viser (se kap. 5)– Kontakt forhandleren
5) Oljen kommer ikke ut	– Olje av dårlig kvalitet– Tilstoppede smørehull	– Tøm tanken. Rens tanken og ledningene for drivstoffrenser, og skift ut oljen– Rengjør

10. TILBEH∅R

Tabellen inneholder listen over alle mulige kombinasjoner av sverd og kjede, med angivelse av hva som kan brukes på hver maskin, merket med symbolet “*”.

ADVARSEL!

! ADVARSEL! Siden valg, påføring og bruk av sverdet og kjedet, er handlinger som ut føres etter brukerens selvstendige forgodtbefinnende, har brukeren også ansvaret for

alle slags skader som måtte skyldes disse handlingene. Ved tvil eller utilstrekkelig kjennskap til særegenhetene ved hvert sverd eller kjede, er det nødvendig å kontakte forhandle- ren eller et spesialisert hagesenter.

Hvis man bruker kombinasjoner av sverd og kjede som ikke er godkjent, reduseres sikkerhetsnivået og maskinens originale ytelse, maskinen kan bli skadet og være til fare for operatøren og andre personer.

Kombinasjoner av sverd og kjede

Mellomrom	SVERD KJEDE Modell
Tommer	Lengde Tommer / cm	Sporbredde Tommer / mm	Kode Kode		SPR 255 A 305	SPR 255 C A 305 C
3/8"	10" / 25 cm	0,050" / 1,27 mm	OREGON 100SDEA041	OREGON 91PX040X 91P040X	*
3/8"	12" / 30 cm	0,050" / 1,27 mm	OREGON 120SDEA041	OREGON 91PX045X 91P045X	*
1/4"	10" / 25 cm	0,050" / 1,27 mm	QIRUI AT10-50	LONGER E1-25AP060T		*

***

17) Regulator av oljepump

- Egenskaper av oljan

NO • Innholdet og bildene i denne brukerveiledningen er utført på oppdrag fra ST. S.p.A. og er beskyttet ved opphavsrett - Enhver gjengivelse eller endring, selv kun delvis, er forbudt.
