Aller forst vil vi takke for at du har valgt et av vareprodukter. Vi haper at du blir fornoyd med donne maskinen, og at den svarer til dine forventninger. Denne instruksjonsboken har blitt laget for at du skal gore deg kjent med var maskin, og bruke den under sikre og effektive forhold. Instruksjonsboken er en del av maskinen. Ha den alltid tilgengelig som oppslagsverk til enhver tid, og la den ffolge med maskinen dersom den blir solgt videre eller lant bort til andre.

Denne nye maskinen er blitt utviklet og konstruert i henhold til de gjeldende normer. Den er sikker og pali-telig dersom den brukes i full respectk for instruksjonene som finnes i donne braupsanvisningen (forutsett bruk). Enhver annen bruk, ell er manglende overholdelse av de angitte sikkerhetsreglene for bruk, vedlikehold og reparasjon, er a betrakte som "uriktig bruk", og medforer bortfall av garantien og av fabrianten ansvar. Byrder som folger av skader erller kvestelser pa egen person erler tredjeperson, tilfatter der-somBrukeren.

Overhold alltid gjeldende lokale sikkerhetsbestemmelse som kan begrense maskinens bruk.

Vart Produkt forbres stadig, og informasjonene i dette instruksjonsboken vil derfor bli endret uten forvarel erer krav om oppdatering. Karakteristikkene som gjelder sikkerhet og funksjon vil hele tiden forbli uforandret. Kontakt din forhandler i tvilstilfeller. Lykke til!

INNHOld

1. Identifikasjon av maskinen og komponentenei 2
2. Symboler 3
3. Sikkherhetsbestemmelier 4
4. Montering av maskinen 7
5. Forberedelse til arbeidet 8
6. Oppstart - Bruk - Stans av motoren 10
7. Bruk av maskinen 12
8. Vedlikehold og lagring 14
9. Feilsøking 17
10. Tilbehør 18

1. IDENTIFIKASJON AV MASKINEN OG KOMPONENTENE

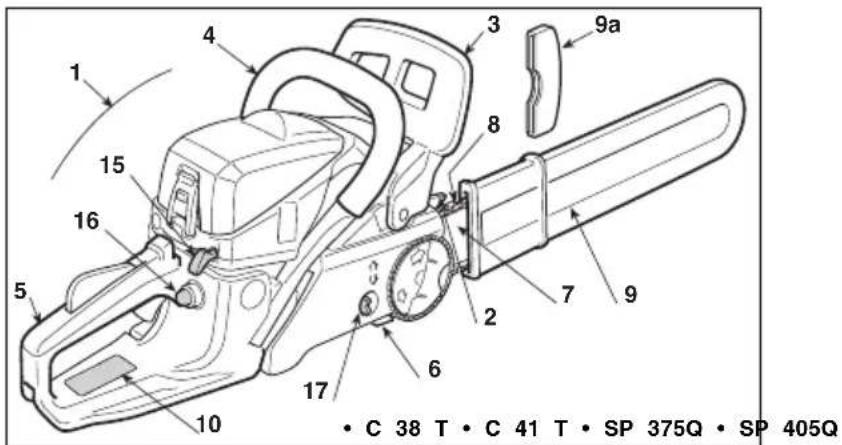

HOVEDDELER

1. Motorenhet
2. Krok
3. Fremre beskyttelse for händen
4. Händtak fremme
5. Händtak bak
6. Tapp til blokkering av kjected
7. Sverd
8. Kjede
9. Deksel til sverdet
   9a. Skjerm til kroken (ma fjernes under arbeidet)
10. Merkeplate

KONTROLLER OG ETTERFYLLING

1. Bryter for stans av motoren
2. Gasskontroll
3. Blokkering av gassen
4. Startsnor
5. Choke-kontroll (Starter)
6. Pumpekommando (Primer)

7. Hurtig kjedestrammer

8. Lokk til drivstofftanken

9. Lokk til kjedeoljetanken
10. Lokk til luftfilter

TYPEPLAATJE

[1] ADVAREL! Vibrasjonsnivæt kan variere avhengig av bruken av maskinen somhtvordan den er utstyr, og det kan vare hoyere enn det angitte. Det er nadvendig á fastsette sikkerhetstiltak for beskyttelse av Brukeren som má basere seg pa et estimat av belastningen som skyldes vibrasjoner under reelle bruksbetingelser. I den sammenheng ma en ta i betraktning samlige faser i funksjonssyklusen, herunder for eksempel avsläng om tomgang.

2. SYMBOLER

1) Advarel! Fare. Denne maskinen kan vare farlig bade for deg og andre dersom den ikke brukes riktig.
2) Fare for tilbakeslag (kickback)! Et tilbakeslag focrer til et plutselig og ukontrollertbart rykk av motorsagen i retningBrukeren.

Arbeid alltid pa en sikker mate. Bruk kjede utstyrt med sikkerhetsledd som begrenser tilbakeslaget.

3) Grip aldri fatt i maskinen med bare en hand! Grip godt fatt i maskinen med begge hender for a

kunne kontrollere maskinen og redusere risikoen for tilbakeslag.

4) Les gjennom handboken for maskinen tas i bruk.
5) Enhver som brukerijke maskinen daglig over lengre tid og under normale forhold, kan utsettes for et stynivå som tilsvarer eller overskrider 85 dB (A). Bruk horselvern, vernebriller og hjelm.
6) Bruk vernehansker og vernesko!

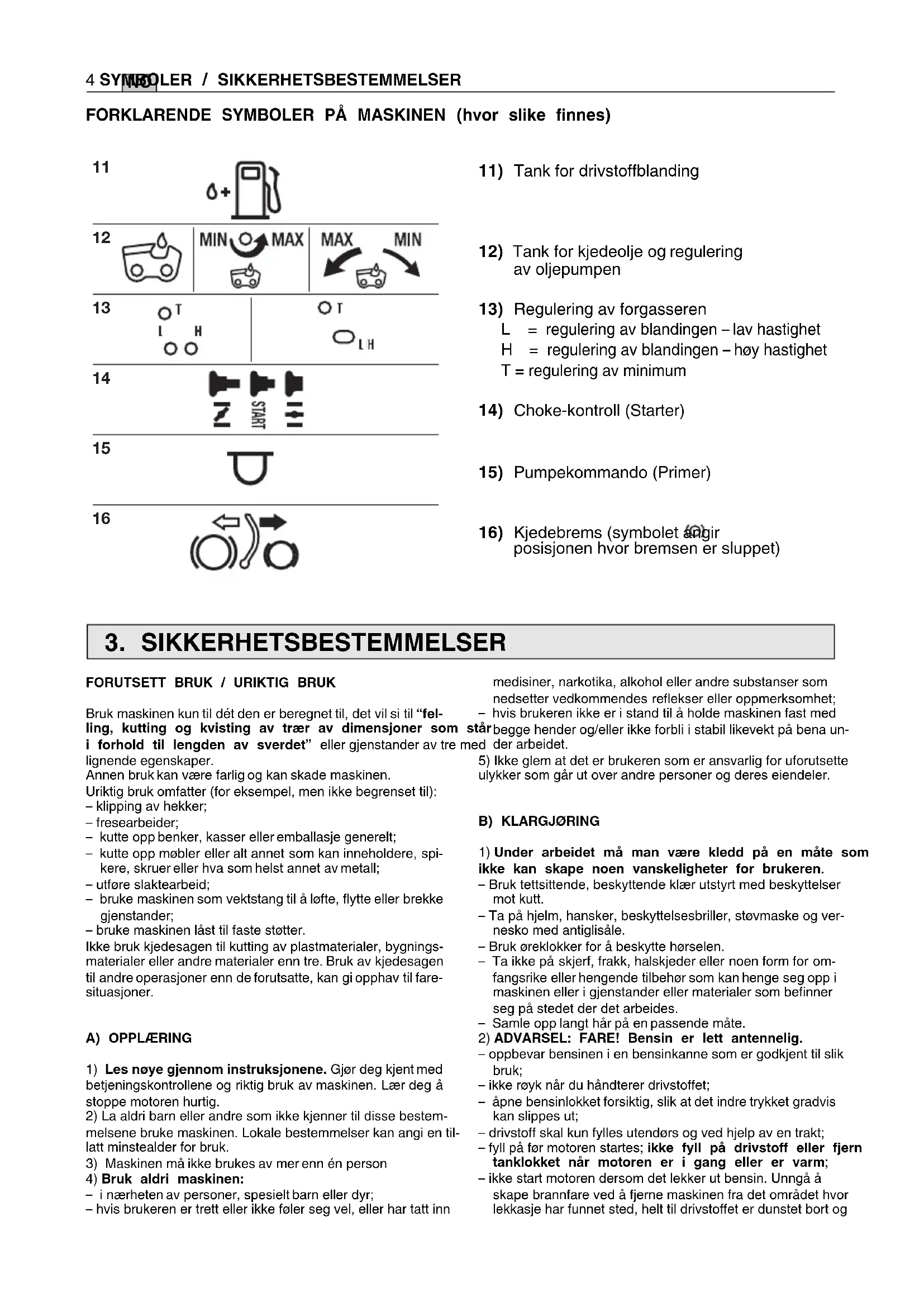

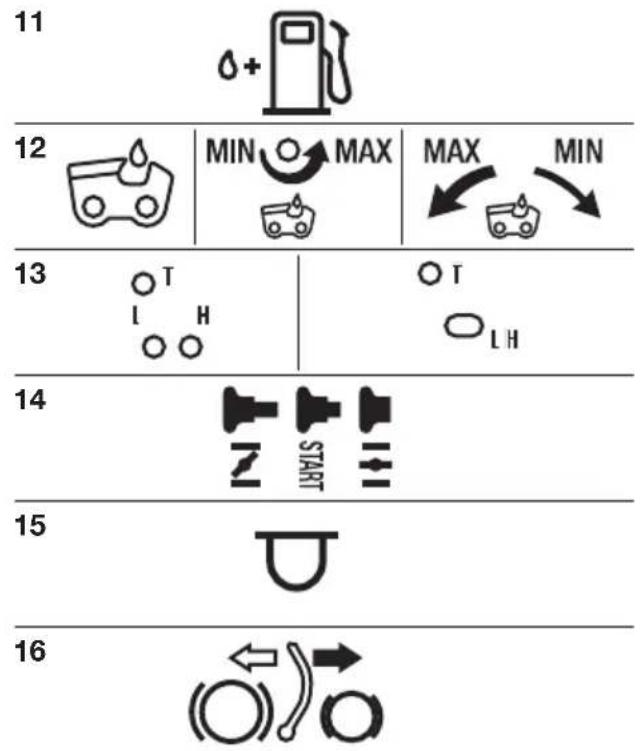

FORKLARENDE SYMBOLER PÅ MASKINEN (hvor slike finnes)

11) Tank for drivstoffblanding
12) Tank for kjedeolje og regulering av oljepumpen
13) Regulering av forgasseren L = regulering av blandingen - lav hastigkeit H = regulering av blandingen - hoy hastigkeit T = regulering av minimum
14) Choke-kontroll (Starter)
15)Pumpekommando (Primer)
16) Kjedebrems (symbolet angir posisjonen hvor bremsen er sluppet)

3. SIKKERHETSBESTEMMELSER

FORUTSETT BRUK / URIKTIG BRUK

Bruk maskinen kun til det den er beregnet til, det vil si til "felling, kutting og kvisting av traer av dimensjoner som i forhold til lengden av sverdet" ell er gjenstander av tre

lignende egenskaper.
Annen bruk kan vare farlig og kan skade maskinen.
Uriktig bruk omfatter (for eksempel, men/DDke begrenset til):
-klipping av hekker;
- freearbeider;
- kutte opp benker, kasser aller emballasje generelt;
- kutte opp møbler ull annet som kan inneholderere, spikere, skruer ull hva som helst annet av metall;
- utføre slaktearbeid;
- bruke maskinen som vektstang til Å løfte, flytte eller brekke gjenstander;
- bruke maskinen last til faste stotter.

Ikke bruk kjedesagen til kutting av plastmaterialer, bygningsmaterialer aller andre materialer enn tre. Bruk av kjedesagen til andre operasjoner enn de forutsatte, kan gi opphav til fare-situasjoner.

A) OPPLAERING

1) Les nôve gjennom instruktsjonene. Gjör deg kjent med betjeningskontrollene og riktig bruk av maskinen. Lær deg á stoppe motoren hurtig.
2) La aldri barn aller andre som ikke kjenner til,thisse bestemelsene bruke maskinen. Lokale bestemmelsek kan angi en tillatt minstealer for bruk.
3) Maskinen må ikke brukes av mer enn én person
4) Bruk aldri maskinen:
- i naerheten av personer, spesielt barn eller dyr;
- hvis brukeren er trett eller ikke foler seg vel, eller har tatt inn

medisiner, narkotika, alcohol aller andre substanser som nedsetter vedkommenes reflekser aller oppmerksomhet; - hvisBrukeren icke er i stand til a holde maskinen fast med tär begge hender og/eller icke forbli i stabil likevekt pa bena uned der arbeitet.
5) Ikke glem at det er brukeren som er ansvarlig for uforutsette ulykker som gár ut over andre personer og deres eiendeler.

B) KLARGJØRING

1) Under arbeidet ma man vare kledd pa en mate som\ ikke kan skape noen vanskeligheter for brukeren.
- Bruk tettsittende, beskytende klaer utstyrt med beskyttelser mot kutt.
-Ta pa hjelm, hansker, beskyttelsesbriller, stovmaske og vernesko med antiglisale.
- Bruk øreklokker for a beskytte horselen.
- Ta ikke skjerf, frakk, halskjeder eller noen form for om-fangsrike eller hengende tilbehør som kan hingese seg opp i maskinen eller i gjenstander eller materialer som befinner seg på stedet der det arbeides.
- Samle opp langt hår pà en passende mâte.
2) ADVARSEL: FARE! Bensin er lett antennelig.
- oppbevar bensinen i en bensinkanne som er godkjent til slick bruk;
- ikke royk nár du handterer drivstoffet;
- âpne bensinlokket forsiktig, slick at det indre trykket gradvis kan slippes ut;
- drivstoff skal kun fylles utendørs og ved hjelp av en trakt;
- fyll pa for motoren startes; seks fyll pa drivstoff aller fjern tanklokket när motoren er i gang aller er varm;
-İkke start motoren dersom det lekker ut bensin. Unngå Å skape brannfare ved Å fjerne maskinen fra det området hvor lekkasje har funnet sted, helt til drivstoffet er dunstet bort og

bensingassene har lst seg opp;

• tørk umiddelbart opp ethvert spor av bensin som söles pa maskinen eller pa bakken;
• ikke start opp maskinen på det stedet hvor pafyll av drivstoff fant sted;
• unngå at drivstoffetkommen i kontakt med klæne, og skifti motsatt fall klær for motoren startes opp;
• sett alltid likkene pa tanken og bensinkannen tilbake pa plass med en gang, og kontroller at likkene er tette og skikelig satt pa plass.
  3) Skift ut odelagte eller skadele lydpotter.
  4) Foreta en generell kontroll av maskinen for bruk, og kontroller spesielt ffolgende:
• gasspaken og sikkerhetsspaken ma kunne beveiges fritt og utvungent, og idet de slipspes ma de hurtig og automatisk vende tilbake til noytral posisjon;
  gasspaken ma forbl blokkert med minre sikkerhetsspaken trykkes inn;
• bryteren til stans av motoren målett kinne flyttes fra en posisjon til den andere;
• strømledningene, og i særdeleshet pennpluggledningen, ma vare—hele for á unngå at det dannes gnister, og hetten mä vare korrekt monterp på pennpluggen;
  -maskinens handtak og beskyttelser ma vare rene og torre, og sitte godt fast til maskinen;
• kjedebremsen ma fungere perfekt og med største effektivitet;
• sverdet og kjedet ma vare monter riktig;
  -kjedet ma vare riktig strammet.
  5) För arbeidet starter, forviss deg om at alle beskyttelsene er korrekt monter.

C) UNDER BRUK

1) Motoren mä ikke startes i lukkede rom, hvor farlige forbrenningsgasser kan samles.
Pass pà at det finnes skikkelig luftutveksling ved arbeid i nær-het av grøfter, hull e.l.
2) Arbeid kun i dagslys aller i tilsvarende god belysning.
3) Innta en fast og stabil posisjon:
- unngå sa langt det er mulig Å arbeide pa vatt eller glatt underlag, og uansett违法犯罪 i allfor bratt eller kupert terre ng, som化进程 der bukerens stabilitet under arbeidet;
- unngå bruk av ustabile trapper og plattformer;
- ikke arbeid med maskinen over skulderhoyde;
- lop aldri, men gå rolig og vær oppmerksom på terrengets uregelmessigheter og naervaeret av eventuellehindre.
- unngá à arbeide alene aller langt fra folk, sik at det er lettere à be om hjelp i tilfelle det sulle skje en ulykke.
4) Start opp motoren mens du holder maskinen godt fast:
- start opp motoren minst 3 meter fra det stedet hvor pafyll av drivstoff fant sted;
- se fetter at det ikke befinner seg andre personer innenfor maskinens aksjonsradius;
- ikke rett lydpotten, og dermed avgassene, mot brennbare materialer;
- vær oppmerksom på muligheten for at det spruter materiale på grunn av kjedets bevegelse, spesielt idet kjedet moter hindringer eller fremmedlegemer.
5) Motorinnstillingene ma ikke endres. La ikke motoren fá for hoyt turtall.
6) Ikke utsett maskinen for overdrevne belastninger, og bruk aldri en liters maskin til a utfere tunge arbeider; bruk av en eg-net maskin reduserer risikoene og forbedrer kvaliteten pa arbeidet.
7) Kontroller at maskinen/DD ke beveger kjetet p tomgang, og at motoren hurtig vender tilbake til tomgangsdrift etter at gassen er blitt trykket inn og sluppet.
8) Vær forsiktig á du ikke rammer fremmedlegemer med sverdet, og se opp for materiale som kan fyke av*gåde pa

grunn av kjedets bevegelse.

9) Stopp motoren:

• hver gang maskinen star uten tilsyn.
• for du fyller pa bensin.
  10) Stopp motoren og ta ut tennpluggkabelen:
• Før kontroll, rengjoring eller arbeid på maskinen;
  -etter à ha slätt mot et fremmedlegeme. Kontroller eventuelle skader, og reparer maskinen, om nödvendig, För den tas i bruk igjen.
• hvis maskinen begyinner á vibrere unormalt (Let straks etter ársaken til vibrasjonene, og sorg for nodvendig kontroll ved et specialverksted).
  -nar maskinenkke blir brukt.

11) Unngå Å bli utsatt for stov og sagflis som utvikles av kjeden under kuttingen.

1) Hold muttere og skruer godt tildratt, sik at maskinen alltid er i god operativ stand. Et regelmessig vedlikehold er viktig for sikkerheten og for a opprettholde prestasjonsni-vaet.
2) Maskinen må ikke oppbevares med bensin i tanken i et rom hvor bensingassene kan näs av ápen ild, gnister eller utsettes for kraftige varmekilder.
3) La motoren fà tid til avkjøling for lagring i lukket rom.
4) For a redusere brannfaren skal motoren, lyddemperen og omradet rundt bensintanken holds fri for sagflis, grenrester, lov og overfloig fett. Etterlat ikke beholdere med materiale fra klippingen innendors.
5) Må tanken tømnes, skal det skje utendørs, og med kald motor.
6) Ta pa arbeidshansker ved ethvert inngrep pa skjare-redskapet.
7) Se til at kjedet er slipt. Samtige operasjoner som vedrører kjedet og sverdet er arbeider som krever spesiell kompetanse utover bruk av bestemt utstyr for á kunne utfores etter alle kunstens regler; av sikkerhetsgrunner er det derfor en fordel á kontakte forhandleren din.
8) For sikkerhets skyld ma不同程度 maskinen brakes dersom noen av delene er utslitte er skadet. Skadede deler ma byttes ut, aldri repareres. Bruk originale reservedeler. De- der med annen kvalitet kan skade maskinen og redusere sikkerheten.
9) Innen du setter maskinen på plass, forviss deg om at du har fjernet nokler og redskaper brukt til vedlikeholdet.
10) Sett maskinen pa et sted som er utilgengelig for barn!

E) TRANSPORT OG FLYTTING

1) Hver gang maskinen skal flyttes aller Transporteres, gjor fol-gende:
-sla av motoren, vent til kjetet stanser, og kople fra tennpluggens hette;
- sett på beskyttelsen som dekker sverdet;
- grip fattimaskinen,bareihandtakene,ogrettsverdetbakoveriforholdtilbevegelsesretningen.
2) Nár man transporterer maskinen med et kjoretoy, ma den plasseres pa en sik mate at den ikke utgjør noenfare, og festes ordentlig for a unnga at den velter, med skader og drivstofflekkasje som mulig resultat.

F) ØVRIGE RISIKOER

• Hold alle deler av kroppen langt unna sagkjedet mens sagen og kjeted er i funksjon. Før kjedesagen startes opp, forviss deg om at sagkjedet ikke er i kontakt med noenting. Et øyeblikks uoppmerksomhet mens man setter

kjedesagen i funksjon, kan medfore at klær eller kroppsdeler blir sittende fast i sagkjedet.

Den houre handen ma alltid holde fatt i det bakre h taket og den venstre handen i det fremre handtaket. Man bor aldri la hendene bytte plass nar man holder i kje desagen, da det oker risikoen for ulykker som involverer ens egen person.
- Ta pa vernebriller og horselvern. Det anbefales Å bru annet sikkerhetsutstyr for Å beskytte hodet, hendene og fottene. Bruk av egnede, beskyttende klær vil redusere skadene pa kroppen som folge av sprut av fliser eller kontakt med sagkjedet.
- Ikke bruk kjedesagen oppe i et tre. Bruk av kjedesag mens man befinner seg oppe i et tre, kan medfrole kutt pa kroppen.
- La alltid foten stå på et ordentlig støttepunkt, og brkun kjedesagen mens du star på et fast, sikkert og jevnt underlag. Glatte eller ustabile overflater, som,trapper, kan fore til tap av likevekt er herredomme over kjedesagen.
- Nár man kutter av en gren som er i spenning, er de nødvendig Å vare oppmerksom pa risikoen for tilbakeslag. Nár speffeningen i treverkets fibre utloses, kan den spente grenen pa sin vei tilbake ramme operatoren og/eller slynge kjedesagen sik at man mister kontroll.
- Vis ekstrem forsiktig het ved kutting av busker og De tynne materialene kan bli sittende fast i sagkjedet, og slynges i din retning og/eller fagdeg til a miste likevekten.
- Transporter kjedesagen ved hjelp av det fremre handtaket nar den er avslätt, og hold den på avstand fra kroppen. När kjedesagen Transporteres eller legges på plass,鬆 man alltid sette dekselet på sverdet. Ve â holde kjedesagen på korrekt mæte, reduseres sannsynlig-heten for kontakt ved et uhell med det bevegelige sagkjedet.
- Hold deg til anvisingene vedrørende smoring, kjedets spentning og utskiftbare deler. Et kjede uten riktig spentning og smoring kan bade bli ødelagt og øke risikoen for tilbakeslag.
- Hold handtakene tøre, rene og frie for spor etter o og fett. Fettete og objete handtak er glatte, og medforer derfor tap av kontroll.
- Denne maskinens startanordning genererer et elektromagnetisk felt av beskjeden styrke, men muligheten kan likevel ikke utelukkes for forstyrelser av funksjonen til aktivt og passivt medisinsk utstyr som bares av operatoren, med pafolgende mulig alvorlig risiko for vedkommendes helse. Bærere av slikt medisinsk utstyr anbefales derfor á konsultere lege eller utstyrsfabrikanten for bruk av maskinen.

G) ARSAKER TIL TILBAKESLAG OG SIKKERHETSFORANSTALTNING FOR OPERATØREN:

Tilbakeslag kan forekomme nár sverdets spiss aller ende kommer i berøring med en gjenstand, uller nár treverket lukker seg og blokkerer sagkjedet i skjærresportet.
Kontakt med enden kan i visse tilfeller plutselig avstedkomme en motsatt reaksjon, sik at sverdet skyves oppover og bakover i retning operatoren.

Fastklemming av sagkjedet pa den ovre delen av sverdet, kan fã sagkjedet til a skyves hurtig bakover i retining operatoren.

Begge de nevnte reaksjonene kan medfere tap av kontroll over sagen, hvilket kan fore til alvorlige personskader. Man ma违法犯罪e sikkerhetsanordninger. For brukeren av en kjedesag lonnen det seg a ta en rekke for-holdsregler for a eliminere risikoen for skader og ulykker under kuttearbeidet. Tilbakeslag er et resultat av feilBruk av verktoyet og/eller feilaktige prosedyrer erller betingelser forBruk, hvilket kan unngas ved a folge de egnede forsiktighetsreglene som er angitt i det fologende:

• Hold sagenagogue fast med begge hender, med tomlene og de andre fingre nurdt kjedesagens händtak, og andhold kroppen og armene i en stilling som gjör det mulig à motsta kreftne fra et tilbakeslag. Kreftne fra et tilbakeslag kan kontrolleres av operatoren his vis maner forberedrt pa den muligheten. Ikke la kjedesagen fyke avgarde
• Ikke strekk armene for langt, og/DDKE kutt ovenfor skukederhoyde. Det bidrar til a unnga ufrivillig kontakt med enden, og gir bedre kontroll med kjedesagen i uforutsette situasjo-ner.
• Bruk kun sverd og kjeder som er i samsvar med fabrikantens spesifikasjoner. Hvis man skifter til sverd eller kjeder som ikke er egnede, kan det gi opphav til ødelagt kjede og/eller tilbakeslag.
• Hold deg til fabrikantens anvisninger vedrørende slipk ing og vedlikehold av kjedesagen. En reduksjon i dybdenivæt kan medføre en økning i tilbakeslagene.

tH) TEKNIKKER FOR BRUK AV MOTORSAGEN

Legg alltid merke til sikkerhetsmerknadene, og bruk de kutte-teknikkene som passer best til den typen arbeid som skal utfores, i samsvar med anvisingene og eksemplene som er tjojengitt i braksanvisingen (se kap. 7).

J) TIPS TIL NYBEGYNNERE

• ha gjennomgatt spesiell opplaering i bruken av denen typen utstyr;
• ha lest nøye sikkerhetsmerknadene og bruksanvisingene som er inneholdt i/DDne handboken;
• Øve på vedpinner på bakken eller festet til en bukk, slick at du -far nodsvendig kjennskap til maskinen og de mest passende kutteteknikkene.

I instruksjonsboken er noen avsnitt som inneholder saerlig viktig informasjon merket med forskjellige typer markeringer, hvis betydning er som folger:

MERK

eller

VIKTIG

tidligere for a forhindre at maskinen odelegges, ellr at det star skader.

ADVARSEL!

Mulighet for personlige skader,

skader, aller skader på tredjemann med fare for død, hvis regelen ikke overholds.

4. MONTERING AV MASKINEN

VIKTIG

det og kjetet demontert, og med tankene for stoffblanding og olje tome.

• Sett dekselet på igjen uten Å stramme til murene.

• Kontroller at kjeedestrammerens tapp (3) tilhøande koblingens deksel er korrekt før inn i det dertil egnede hullet pa sverdet. I motsatt fall, bruk en skrutrekker til a bevege pa kjeedestrammerens skrue (4), helt til tappen er før helt inn (Fig. 4).

ADVARSEL!

monteringen ma foretas pa en plan og solie overflate, med tilstrekkelig plass til flying a maskinen og emballasjen, idet en hele tiden benyttter egnet utstyr.

Hold sverdet lofteg og skru dekselets muttere helt fast ved hjelp av nokkelen som folger med (Fig. 5).

ADVARSEL!

shansker nár du handterer sverdet og kjected.

Vis den aller storst forsiktigvet mdontengu 1s knotten (11) og fjern dekselet for a og sverdet og kjetet for icke a sette maskomme til tannhjulet som drar kjetet og til svernens sikkerhet og effektivitet i fare; kontakt dnae ende (Fig. 1A).

forhandlertvilstilfeller.

Før sverdet monteres, forviss deg om at kjede-bremsen ikke er satt pa; dette kan oppnas ved Ådra den fremre beskyttelsen for handen helt tilbake, i retning motorenheten.

ADVARSEL!

slatt motor.

Utfor alt arbeid med av-

MONTERING AV SVERDET OG KJEDET

- Maskiner med standard kjedestrammer

• Skru av mutrene og fjern koplingens deksel for a kommt til tannhjulet som drar kjected og til sverdets ende (Fig. 1).
  -Fjern avstandsstykket i plast (1).Dette avstandssstykket tjener kun ved transport av den emballerte maskinen, og skal ikke brukes mer (Fig. 1).

• Monter sverdet (2) ved Å sette pinneskruene i apningen og skyve sverdet bakover i retning motorenheten (Fig. 2).
  Monter kjetet omkring tannhjulet som drar kjetet og langs sverdets spor, idet du passer pa at kjetet beveger seg i riktig retning (Fig. 3). Hvis sverdets tipp er utstyrt med et tannhjul for videresending av kjetet, se til at de leddene pa kjetet som det dras i, fores riktig inn i tannhjulets mellomrom.

• Maskiner med hurtig kjedestrammer
  d- (SP 375Q, SP 405Q, C 38 T, C 41 T)

teBngu Ios knotten (11) og fjern dekselet for a askomme til tannhjulet som drar kjetet og til sverkt dIe ende (Fig. 1A).

-Fjern avstandsstykket i plast (12). Dette avstandsstykket tjener kun ved transport av den emballerte maskinen, og skal ikke brukes mer (Fig. 1A).
- Monter sverdet (2) ved Å sette pinneskruene i apningen og skyve sverdet bakover i retning motorenheten (Fig. 2).
Monter kjetet omkring tannhjulet som drar kjetet og langs sverdets spor, idet du passer pa at kjetet beveger seg i riktig retning (Fig. 3). Hvis sverdets tipp er utstyrt med et tannhjul for videresending av kjetet, se til at de leddene pa kjetet som det dras i, fores riktig inn i tannhjulets mellomrom.
- Sett dekselet på igjen uten Å stramme knotten (11). Kontroller at kjeedestrammerens tapp (14) er korrekt før inn i det dertil egnede hullet på sverdet. I motsatt fall, beveg kjeedestrammerens mutter (15) på egnet mæte, helt til tappen er før helt inn (Fig. 4A).
- Beveg kjeedestrammerens mutter (15) på egnet mæte helt til du oppnár den riktige strammingen av kjetet (Fig. 4A).
- Hold opp sverdet og skru knotten (11) helt fast (Fig. 5A).

VIKTIG

motoren, og inneB

Bruk av bare bensin skader

VIKTIG

hóy kvalitet for á tere de bevegåle

Bruk kun bensin og olje av

Bensinens karakteristika

Bruk kun blyfri bensin (gronn bensin) med et ok-tantall som/DDke er lavere enn 90 N.O.

VIKTIG

Grönn bensin har en ten

dens til Å lage avsetninger i beholderen ders den lagres i mer enn 2 maneder. Bruk alltid bensin!

- Oljens karakteriska

Bruk kun syntetisk olje av topp kvalitet som er spe-sielt beregnet pa totaksmotorer.

Hos forhandleren finnes det oljer som er laget med tanke på这部分 typen motorer, og som er i stand til à garantere høy beskyttelse.

Bruk av slike oljer tillater en Å bruke en 2,5% blanding, som altså bestär av 1 del olje og 40 deler bensin.

• Preparering og oppbevaring av drivstoffblandingen

FARE!

Bensinen og drivstoffblandingen er brennbare!

• Oppbevar bensinen og drivstoffblandingen i beholdere som er godkjent til slike fo pa et sikkert sted langt fra varmekilder apen ild.
• Ikke la beholderne vare tilgengelig for barn.
• Ikke røyk under prepareringen av drivst blandingen, og unngå a inhalerebensindamp.

Tabellen viser hvilke kvanta bensin og olje som skal brukes til preparering av drivstoffblandingen, som funksjon av hvilken type olje som brukes.

Bensin Syntetisk olje 2 Takter
liter liter c m		3
1	0,025	25
2	0,050	50
3	0,075	75
5	0,125	125
10	0,250	250

For preparering av drivstoffblandingen

Tøm ca. halvparten av bensinmengden i en god-kjent kanne
- Ha i all oljen, slick tabellen angir
-Ha i resten av bensinen.
- Sett på lokket og rist godt.

VIKTIG

Drivstoffblandingen taper

seg med tiden. lkke lag i stand altfor store men divstoffblanding, sik at danning av avsetninger kan unngas.

VIKTIG

Hold beholderne med bensin

og drivstoffblanding adskilt og godt merket for ä unngå at de forveksles idet de skal brukes.

VIKTIG

Rengjor med javne mellom

rom beholderne med bensin og drivstoffblanding for a fjerne eventuelle avsetninger.

2. PAFYLLING AV DRIVSTOFF

FARE!

Ikke royk under pafylling,
olerebensindamp.

og unngá à inhalerebensindamp.

FARE!

Ffyll pa før motoren stardrivstoff erler fjern tanklokke i gang ell er varm.

Apne lokket pa kannen da det kan ha oppstatt tryl

ADVARSEL!

med forsiktigkeit,

pa innsiden.

For pafylling:

• Sett maskinen i en stabil posisjon på et flatt underlag, med bensinlokket opp.

Rengjør bensinlokket og området rundt for a unngå at urenheter folger med under pafylling.

• Apne bensinlokket med forsiktiget for Å slippe ut trykkegradvis. Foreta pafyllingen ved hjelp av en trakt, og unngå Å fylle opp tanken helt til randen.

ADVARSEL! lokket, og skru

Sett alltid pa igjen bensing det helt fast.

• Maskiner med standard kjedestrammer

orsager aller klebrig olje for motorsager. lkke bruk olje som inneholder urenheter for jak e tilstoppaskiner med hurtig kjedestrammer teret i tanken og for a unnga a gjore uoppretting (SP 375Q, SP 405Q, C 38 T, C 41 T) skade pa oljepumpen.

VIKTIG

Spesialoljen for smoring av

kjected er biologisk nedbrytbar. Bruk av min eller motorolje paforer miljoet alvorlig skade.

Bruk av olje av god kvalitet er av største betydning for a oppna effektiv smoring av skjare-elementene. Brukt olje eller olje av lav kvalitet forhindrer smoringen og reduserer kjuredets og sverdets levetid.

Det er alltid en fordel Å fylle oljetanken helt (ved hjelp av en trakt) hver gang man foretar etterfylling av drivstoff. Gitt at oljetankens kapasitet er beregnet sik at drivstoffet brukes opp for oljen, vil man pa donne maten unngå risiko for at maskinen settes i drift uten smoremiddel.

4. ETTERSYN AV MASKINEN

For arbeider begyinner, er det nodvendig a:

• fyll opp den ene tanken med blanding, og den andre med olje.
• kontrollere at det ikke finnes违法犯罪.
• kontrollere at kjected er slipt og uten tegn til skader;
• kontrollere at luftfilterer er rent;
• kontrollere at maskinens handtak og beskyttelser er rene og tøre, korrekt montere og godt festet til maskinen;
• kontrollere at handtakene sitter fast;
• kontroller kjedebremsens effektivitet;
• kontroller k Jedens stramming;

• Kontroller at clutchen fungerer korrekt for bruk (när maskinen går på tomgang, skal ikke kjeden bevege seg).

• Løsne på knotten (11) (Fig. 4A).

• Beveg kjeedestrammerens mutter (15) på egnet Ioljme telt til du oppnár den riktige strammingen av kjetet (Fig. 5A).
• Hold opp sverdet og skru knotten (11) helt fast (Fig. 5A).

6. KONTROLL AV KJEDEBREMSEN

Maskinen er utstyrt med en kjedebrems med sikkerhetsfunksjon.

I tilfelle tilbakeslag under arbeidet, som ffolge av en uvanlig beroring av sverdspissen, med en voldsom bevegelse oppover som gjor at handen slar mot den fremre beskyttelsen. I dette tilfellet vil bremsens inngripen blokkere kjeted, og det er nodvendig a avblokkere det manuelt for a koble ut bremsen.

Denne bremsen kan ogsa brukes manuelt ved a skyve den fremre beskyttelsen fremover. For a lnsne bremsen, dra den fremre beskyttelsen i retning handtaket welt til det klikker.

For a kontrollere bremsens effektivitet er det nodelvendig a:

• Start opp motoren og ta godt fatt i handtaket med begge hender.
• Bruk gasskontrollen til Å holde kjeret i bevegelse, og skyv bremsespaken fremover med den venstre handbaken. Kjeret skal stanse umidelbart.
• Med en gang kjeret har stanset, skal gassaken umiddelbart slippes.
• Slipp bremsen.

Utfor alt arbeid med av-

slatt motor.

ADVARSEL!

ADVARSEL! Ikke bruk maskinen dessom kjedebremsen ikke fungerer korrekt, ogkontakt forhandleren din for de不同程度 controller.

6. OPPSTART - BRUK - STANS AV MOTOREN

OPPSTART AV MOTOREN

rundt händen.

ADVARSEL!

ADVARSEL! Oppstart av motoren ma finne sted i en distanse av minst 3 mete stedet der pafylling av drivstoff fant sted.

FARE!

Start aldri opp motorsa

gen ved à la den falle mens du holder de l'estaftanoren. Denne fremgangsmåten er ytterst farlig, da man mister fullstendig kontrollen over maskinen og kjected.

• Sett maskinen i en stabil posisjon på bakken.
  -Fjern beskyttelsen som dekker sverdet.
• Forviss deg om at sverdet ikke berør bakken erller andre objekter.
• Kontroller at kjeden ikke berøreren noen gjenstand der for motoren startes. Kontroller at kjede-bremsen er aktivert for maskinen startes.

VIKTIG

For a unnga a odelegge, ikke

dra snora ut i hele dens lengde,/DDie la den c Iangs kanten av hullet der snora kommer ut, og handtaket langsomt tilbake idet du unngar at der gär inn igjen pa ukontrollert vis.

- For oppstart

1. Trekk inn knotten på startinnretningen omtrent til middstilling.
2. Dra på ny i handtaket helt til motoren tennes på regelmessig mæte.

MERK

Med "kaldstart" menes en

MERK

Hvis man drar gjentatte gan-

oppstart som foretas minst 5 minutter etter atgenoi- startsnoras handtak med starteren innate, kare
oren er stanset, eller etter pafylling av drivstoffoton for mye drivstoff og bli vanskelig a opp. I tilfelle det er for mye bensin i forbrenning kammeret, demonter tennpluggen og dra varsomt
For motoren startes (Fig. 8): i handtaket til startsnora for a fjerne overflodig o stoff, tork deretter tennpluggens elektroder og mo.
1. Forviss deg om at kjedebremsen er pa (den ter den pa motoren igjen.

1. Sett bryteren (1) i posisjonen «START».
2. Betjen starteren ved a trykke knotten (2) helt inn.
3. Trykk på pumpekommandoen (primeren) (3) 3-4 ganger forå lette til rette for pumping til forgassenen.

4. Hold maskinen godt fast til bakken med en hand på handtaket og en fot satt inn i det bakre handtaket, for/DDke a miste kontrollen under oppstart (Fig. 9).

5. Så snart motoren starter opp, trykk kontp gassen for Å fát ut starteren og sette motoren pà tomgang.

VIKTIG

Unngá à la motoren gá med

et hoyt antall omdreininger med kjedebremsen innate. Dette kan forarsake overoppheting og skade koplingen.

1. Trekk det fremre handvernet mot det fremre handtaket for a frakoble bremsen.

La motoren gå på tomgang i minst 1 minutt innen maskinen tas i bruk.

ADVARSEL!

holds godt fast, kan rykket i motoren f

keren til a miste likevekten, aller bevege

det mot en hindring aller motBrukeren

1. Dra langsomt startsnora 10-15 cm ut, helt til du merker en viss motstand, og dra deretter bestemt noen ganger helt til du merker de forste motorlydene

ADVARSEL!

Vikle aldri startsnoren

fá·Marmstart

sver-

srod varmstart (straks etter at motoren er blitt stanset), falg puncttene 1 - 2 - 5 - 6 - 9 -10 i forrige prosedyre.

For betjening av gassen, ko

ble alltid fra kjedebremsen ved a dra spaken i ning operatoren.

Kjedets hastigkeit reguleres av gasskontrollen (1) som befinner seg på det bakre handtaket (2).

Det er kun mulig Å bevege gassen dersom blokkeringsspaken (3) trykkes inn samtidig.

Bevegelsen overfores fra motoren til kjerdet ved hjelp av en sentrifugalclutch som forhindrer kjedets bevegelse nár motoren gär på tomgang.

ADVARSEL! Ikke bruk maskinen der som kjetet beveger seg med motoren pa gang; i dette tilfellet er det nodvendig a takte forhandleren.

Den korrekte arbeidshastigheten oppnas med gasskontrollen (1) trykket helt til bunns.

VIKTIg Unnga a bruke motoren med maksimalt antall omdreininger under maskinens 6-8 forste arbeidstimer. 4.3

ADVARSEL! Etter Å ha satt gassen minimumsniva, kan det gå flere sekunder kjuredet stanser.

VIKTIG Hvis maskinen ikke starter, øverst, bruk startinnretningen slick at motoren stoppes pga. oversvommelse. Kontakt forhandleren omgående for kontroll av ørsaken til problemet, og nødvendige reparasjoner.

For a unnga disse ulempene, er maskinen utstyrt med en del med rektangulær ventilasjonsapning til høyre for cylinderlokket, pa en mate som tillater passasje av varm luft til motoren og forhindre dannelse av is.

Ved normale betingelser, bruk maskinen i normal driftsmodus, altsa slick den var regulert i det oyeblikk den ble sendt. Likevel, i tilfelle mulig dannelse av is, sett maskinen i anti-ismodus for den startes opp.

Forn-ga over fra "normal" modus til "antifrost"-modon(og omvendt) (Fig. 11):

1. Slà av motoren.
2. Ta av lokket (1) på luftfilteret og delve luftfilteret (2).
3. Fjern chokeknotten (3) fra lokket pa cylinderten med (4).
4. Skru av skruene (5) som fester lokket til sylin- deren (tre skruer pa innsiden og en pa utsiden av lokket) og fjern cylinderlokket (4).
5. Trykk med fingre na antifrosthetten (5) plassert pa hye side av cylinderlokket, og trekk den ut fra plassen sin.
6. Vri antifrosthetten (5) sik at symbolet "SNØ" vender oppover, og sett på igjen hetten.
7. Sett cylinderlokket og alle de andre delene tilbake pa sine opprinnelige plasser.

MERK
på Modus ved hoyere temperaturer, kan det opp
sta vanskeligheter med a starte motoren, og mot
oren risikerer a fungere med gal hastiget.
Kontroller derfor alltid at maskinen er satt tilbake
modus for normal funksjon (med symbolet "SOL"
overst) när det ikke longer er fare for isdannelse

BRUK AV ANTIFROST-ANORDNINGEN (unntatt Mod. C 46 - XC 246 - C 50 - CP 45 - A 455 MC 846) (Fig. 11)

Ved bruk av motorsagen ved temperaturer i intervallet mellom 0 og 5^ ,kan det ved hoy fuktighet dannes is pa innsiden av forgasseren, med pafol-gende reduksjon av motorkraften aller uregelmessig drift av motoren.

7. BRUK AV MASKINEN

VIKTIG

som畸形brukes andre,ogha en

Husk alltid at en motorsag korrekt, kan vare til forstyri sterk virkning pa miljoet.

VIKTIG perioden (eller eti else for nodvendig a foret hyppighet, pa gru

I lopet av den forste bruks (er a ha skifet ut kjected) er du n delleKFKTKlen med storre an av innkjaring av kjected.

Av respekt for andre personer og miljoet:

ADVARSEL!

Ikke arbeid med slakt kje

de,hydete for a unnga farlige situasjoner i ti kjedet skulle komme ut av sporet.

• Unngå Å bruke maskinen pa steder og tids den kan vare til forstyrrelse.
• Følg omhyggelig de lokale bestemmelsene for kasting av materialet som resulterer av skjaer-gen.
  Folg omhyggelig de lokale bestemmelsene for kasting av oljer, utslitte deler og ethvert annet miljoskadelig objekt.
• Under arbeidet spres det til omgivelsene en Kostroll av oljeflyten\ mengde olje, som er nodvendig for Å smore kje-det; bruk derfor kun biologisk nedbrytbare oljer som er spesielt egnet forijke typen bruk VIKTIG Ikke
• For Å unngå brannfare, jakke etterlat maskinen er smurt!

med varm motor i lov ellertort gress.

der arbeidet. Forhandleren kan gi deg info masjon om de materialer til forebygging at uhell som er best egnet til a garantere s heten ved arbeidet. Bruk antivirusbrasjonshans

ADVARSEL!

ker. Ingen av de ovennevnte forholdsgler gir noen garanti for forebygging av risikoe Raynauds fenomen eller karpal tunnels syndrom.Det anbefales derfor at enhver som

kerdenne maskinen over lengre tid,regelmessigkontrolllererhandens og fingrenestilstand.

Dersom noen av de ovenfor nevnte symptoman oljeflyten til kjeted reguleres ved a skru pa mene skulle inntreffe, konsulter lege umiddempens dertil egnede reguleringsskrue (1 ellert 1a) med en skrutrekker. Denne befinner seg pa maskinens underside (Fig. 12).

ADVARSEL!

ling og kvisting krever spesiell opplaering.

Innen du pabegynner arbeidet med felling eller kvisting, er det en fordel Å ove seg pa trestykker pa bakken aller satt pa en bukk. Slik oppnár du den nodvendige fortrolighet med maskinen og de mest passende kutteteknikkene.

1. KONTROLLER SOM SKAL UTFFores UNDER ARBEIDET

- Kontroll av kjeredets penning

Under arbeidet utsettes kjerdet for en gradvis for-lengelse, derfor er det nodvendig a kontrollere dets spentning ofte.

ADVARSEL!

nen holds i fast grep med to hender, med venstre hand pa handtaket i front og den h handen pa det bakre handtaket, uavhengig a omBrukeren er skeivhendt ell er ei.

ADVARSEL! Stans umiddelbart motoren dersom kjetet blokkeres under arbeidet.
Vær alltid på vakt mot tilbakelag (kickb) ADVARSEL! Vær oppmerksom på som kan forekomme hvis sverdet moter enhvidring.
Kvisting av et tre (Fig. 13) retning grenen kan ta under kuttingen og de mulige ustabiliteten til treet erter etter at grenen er kuttet av.

ADVARSEL! det der grenene

Forviss deg om at omra

1. Plasser deg på motsatt side i forhold til grenen som skal kuttes.
2. Begynn med de nederste grenene og fortsett kuttingen oppover.
3. Foreta kuttingen ovenfra og ned for a unnga at sverdet setter seg fast.

Felling av et tre (Fig. 14)

ADVARSEL!

arbeide pa oversiden av treet, og forvisse seg om at stammen nikke kan forarsake skader. rulling etter at den er falt ned.

1. Bestem treets fallretning idet du tar hensyn til vinden, treets helning, de tyngste grenenes plassering, hvordan du lettest kan arbeide etter at treet er felt, osv.
2. Rydd området rundt treet og forviss deg om at føttene står stødig.
3. Legg til rette for egnede fluktveier som er frie for hindringer. Fluktveiene ma ha en vinkel pa ca. 45^ i forhold til den den motsatte retningen av fallretningen, og de ma tillate brukeren a kommt seg til et sikkert sted, som ligger pa en avstand av ca. 2,5 ganger hoyden til treet som skal felles.
4. Lag et hakk på en trejdedel av treets diameter på fallsiden.
5. Kutt treet fra den andre sider, litt over bunnen av hakket, og la det vaere igjen et opphold (1) pa ca. 5-10 cm.
6. Uten à ta ut sverdet, reduser gradvis oppholdets störrelse helt til treet faller.

7. Under spesielle betingelser erler ved manglende stabilitet kan fellingen fullfores ved a foreinn kiler (2) pa den motsatte sider i forhold til fallsiden, og ved a sla med en slegge pa kilene helt til treet faller.

8. Legg merke i hvilken retning grenen peker ut fra stammen.

9. Foreta et begynnende kutt pa den siden grenen boyer seg, og fullfor kuttet fra den andre siden.

Deling av stammer er lettere takket vaere kroken.

1. Sett kroken på stammen, la motorsagen drei om kroken slick at den foretar en buebevegelse som lar sverdet trenge inn i treet.

2. Gjenta operasjonen flere ganger, og flytt om nodvendig krokens stottepunkt.

3. dehng av en stamme pa bakken (Fig. 17).

Kutt welt til omtrent halve diameteren, snu deretter stammen og fullfor kuttingen fra den andere sider.

Deling av en Ioftet stamme (Fig. 18)

1. Dersom kuttet finner sted utenfor stottepunktene (A), kutt en tredjedel av diameteren fra undesiden, og fullfor arbeidet fra oversiden.
2. Dersom kuttet finner sted mellom to stottepunktter (B), kutt en trejdel av diameteren fra oversiden og fullfor kuttet fra undersiden.

Bruk av kroken ved deling av trær og store grener garanterer din sikkerhet samtidig med at det redu-serer arbeitsbelastningen og vibrasjonsnivæt.

3. VED ARBEIDETS SLUTT

Ved arbeidets slutt:

• Stans motoren som angitt ovenfor (kap. 6).
• Vent til kjedets bevegelse opphorer, og la maskinen avkjoles.
• Løsne sverdets festemutrer for á redusere kjedens stramming.

• Fjern ethvert spor av sagflis eller oljeavleiringer fra kjected.

• I tilfelle sterk tilssling erler harpiksdannelse, demonter kjetet og legg det forsiktig ned noen timer i en beholder med et spesialrensemiddel. Skyll det deretter med rent vann og behandle det med en egnet spray mot rust, innen det settes pa maskinen igien.

• Sett på sverdbeskyttelsen För maskinen settes på plass.

ADVARSEL!

La motoren avkjoles for

enhver oppbevaring. For a redusere brannfaren ma rester av sagflis, smagrener, blader og overflodig fett fjernes fra maskinen; jaketh beholdere med materiale som blir til overs et ter skjaeringen bligjen innate i et rom..

For din og andres sikker

het:

• Et korrekt vedlikehold er av største vikkeLINGSENHET (Fig. 20) for over tid a opprettholde maskinens opprinnelige effektivitet og sikkerhet ved bruhold la kopingshuset rent for sagflis og skitt, idet
• Hold bolter, skruer og mutrer trukket gokketaernes (som angitt i kap. 4.1) og settes kor-slik at maskinen alltid er sikkert a brukkt pa igjen nar operasjonen av fullfort.Hver 30.
• Maskinen må aldri brukes med slitte ellene er det nødvendig á foreta smoring av det indreskade deler. Skade de ler mä byttes glidageret hos forhandleren din.aldri repareres.
• Bruk originale reserverdeler. Deler med annen kvalitet kan skade maskinen og redKJEDEBREMSE sere sikkerheten.

• Dra ut tennpluggens hette.
• Vent til motoren er tilstrekkelig avkjolt.
• Bruk beskyttelseshansker nár du foretar inngrep på sverdet eller kjected.
• La sverdets beskyttelese vare pamontert, bortsett fra i tilfelle inngrep pa kjected delve sverdet.
• Tøm aldri brukt olje, bensin erler andre forurensende stoffer i naturen. TANI

Kontroller oftkejedebremsens effektivitet og at metallbandet som omslutter kopingshuset er helt, idet lokket fjernes (som angitt i kap. 4.1) og settes korrekt pa igjen när operasjonen av fullfort.

Bandet mä skiftes ut nár tykkelsen i kontaktpunktene mot koplingshuset reduseres til ca. halvparten av tykkelsen pa de to ytterpunktene, som/DDKE

er utsatt for slitasje.

YLINDER OG LYDDEMPER (Fig. 19)

For a redusere risikoen for brann, rengjor ofte cylindervingene med trykkuft, og rengjor omraret rundt lyddemperen for sagflis, grenrester, lov og annet avfall.

TANNHJUL KJEDE

Kontroller ofte tannhjulets tilstand hos forhandleren, og bytt det ut nár slitasjen overstiger de akseptable grensene.

For a unnga overopbehing og skader pa motoren, ma gitteret ved inntaket av kjoleluft alltid holdes rent og fritt for sagflis og skitt.

SMOREHULL (Fig. 21)

Fjern lokket med jejne mellomrom (som angitt i kap. 4.1), demonter sverdet og kontroller at smørehullene på maskinen (1) og på sverdet (2) ikke er tilstoppet.

TAPP TIL BLOKKERING AV KJEDET

Denne tappen er et viktig sikkerhetselement, da den forbinderukontroll bevegelse av kjeted i tilfelle det odelegges eller slakkes.

Kontroller jevnig stiftens tilstand, og sorg for at den byttes ut hvis den er skadet.

FESTER

Kontroller med jovne mellomrom at alle skruer og muttere er godt skrudd til og at alle handtakene sitter godt fast.

Det anbefales à foreta en daglig kontroll fbr bruk, og en kontroll etter et fall aller andre storre stot for a bekrefte at det ikke har oppstatt skader aller feil.

RENGJØRING AV LUFTFILTERET (Fig. 22)

Tennpluggen ma skiftes ut med en annen med tilsvarende karakteristika dersom elektrodene er brent ellisolasjonen er slitt, og uansett etter hver 100. times bruk.

REGULERING AV FORGASSEREN

Forgasseren er stilt inn hos fabrikken pa en slick mate at maksimal ytelse oppnas i enhver brukssituasjon, med minimale utslipp av giffige gasser, i respekt for gjeldende bestemmelier.

I tilfelle darelig ytelse, kontroller forst og fremst at sverdet icke har deformerte spor. Henvend deg deretter til forhandleren for en kontroll av motorens forging.

VIKTIG

Rengjorgen av luftfilterer er

avgjorende for maskinens varighet og for at od skal fungere ordentlig. Ikke arbeid uten filter e

med skadet filter, slik at du unngar a pafore skinen uopprettelig skade.

Rengjöring ma foretas for hver 8.-10. arbeidstime.

Rengjoring av filteret:

• Løsne fliken (1) og ta av dekselet (2).
• Løsne hendelen (2a), ta ut filterelementet (3) og dunk detlett for a fjerne skitten, og rengjør det om nødvendig med en børste.
• Dersom det skulle vare fullstendig tilstoppet, ta fra hverandre de to delene (3a og 3b) ved hjelp av en skrutrekker, og vask dem med ren bensin. Brukes trykkuft ma stralen rettes fra innsiden mot utsiden.
• Sett filtrelementets to dele sommen igjen ved à klemme lungs Kantene inntil du hörer at de klikker på plass.
• Sett på igjen filtrelementet (3) og stram hendelen (2a).
• Sett på dekselet (2) igjen, og fest fliken (1).

KONTROLL AV TENNPLUGGEN (Fig. 23)

Ta av dekselet til luftfilteret for tilgang til pennplugen.

Demoner og rengjør tennpluggen med javne melomrom, og fjern eventuelle avsetninger med en metallborste.

Sjekk avstanden mellow elektrodene, og gjenopprett eventuelt den korrekte avstanden.

Regulering av minimum

ADVARSEL!

Kjedet ma化进程 bevege

seg med motoren på tomgang. Hvis kjetet t veger seg med motoren på tomgang, er det nodvendig Å kontakte forhandleren for korrekt innstilling av motoren.

SLIPING AV KJEDET

ADVARSEL!

Av hensyn til sikkerhetener det svert viktig at de s er slipt.

og effektiviteten, er det svert viktig at de s rende elementene er slipt.

Sagfilsen ligner stov.
- Det kreves større kraft for á kutte.
- Kuttet tersebut er rettlinjet.
Vibrasjonene oker.
- Forbruket av drivstoff øker.

ADVARSEL!

nok, øker risikoen for tilbakeslag (kickback).

Dersom landslidejens betros et spelessionaliert verksted, kan den utfores med egnede apparater som sikrer minst mulig konsum av materiale og en konstant sliping over samtlige skjare-elementer.

Sliping av kjetet pa egenhand utfores ved hjelp av egnede filer med rundt tverrsnitt, med en diameter som er tilpasset hv erenkelt type kjede (se "Tabell Vedlikehold Kjede"), og det krever godt handlag og erfaring for a unnga a skade skjare-elementene.

De karakteristiske dataene til kjetet og sverdet som er godkjent til d itt i "EU-overensstemmelseserklaeringen" som folger med delve maskinen, skal ikke andre typé kjede eller sverd brukes.

Tabellen gjengir slipdataene for de forskjellige typer kjeder, uten at det innebærer noe het for a bruke andre kjeder enn de som er godkjent.

Spor til kjetet tommer mm tommer mm tommer mm		Nvået til tannen som begrenser skjæredyber(a)		Filens diameter (d)
		a b c d
3/8 Mini 9	32 0,018 0,45	5/32	4,0
0,325	8,25	0,026	0,65	3/16	4,8
3/8	9,32 0,026	0,65 13/64	5,2
0,404	10,26 0,031 0,80	7/32	5,6

For a slit kjected (Fig. 24):

• Slå av motoren, frigjør kjedebremsen og blokker sverdet godt med kjetet pamontert ved hjelp av en klemme, idet du forvisser deg om at kjetet fritt kan bevege seg.
• Sett kiedet i penning dersom det er slakt.
• Sett filen i det dertil egnede sporet og før den deretter inn i tannens mellomrom med en konstant helning som svarer til skjareelementets profil.
  Dra filen over kun faganger, kun fremover, og gjenta operasjonen for samtlige skjare-elementer i samme retning (hoyre eller venstre).
• Sett sverdet motsatt vei i klemmen, og gjenta operasjoner på den gjenværende skjare-elementene.
• Kontroller at tannen som begrenser skjarehoyden ikke stikker lenger ut enn moleinstrumentet, og slip ned det som eventuelt overstiger med en flat fil, idet du runder av profilen.
• Etter slipingen, fjern ethvert spor av filspon og stov, og smør kjered i oljebad.

• Smøre med den fertil egnede sprøyten i cusci-netti til tannhjulet som sender kjerdet videre (dersom slick finnes).
• Rengjør sverdets spor med den fertil egnede skrapen (medfolger/DD).
  Rengjore smorehullene.
• Med en flat fil, fjerne ujevnhetene fra sidene og utligne eventuelle nivaforskjeller mellom sporene.

• sporets dybde viser seg à vare minre enn hoyden til leddene som drar kjedet (som aldri ma berore bunnen);
• den indre veggen i sporet er sà slitt at kjedet boyes til sider.

SPESIELLE INNGREP

Ethvert vedlikeholdsingrep som ikke er beskretet\ denne veiledningen, på kun utføres hos forhandlerten.

Inngrep som utfores ved uegnede verksteder erer av ukvaliserte personer, bringer enhver form for garanti til opphør.

OPPBVEARING

Rengjør maskinen godt for stov og skitt ved slutten av hvre arbeidsøkt, og reparer eller skift ut defekte deler.

maskinen blir staende ubrukt i mer enn 2-3 mæhem en teskje (ny) olje for totaksmotorer ned i der, er enkelte tiltak nadvendige for a unngá vaennplugghullet.

skeligheter när arbeidet gjenopptas, ell er perma-Dra flere ganger i handtaket pa startsnoren for a nente skader pa motoren. fordele oljen i cylinderten.

funksjon helt til det ikke er mer drivstoff igjen i tanken og i forgasseren.

t- Ta ut tennpluggen nár maskinen er nedkjølt.

maHem en teskje (ny) olje for totaksmotorer ned i vaennplugghullet.

• Dra flere ganger i handtaket pa startsnoren for a fordele oljen i cylinderten.

Gjenmonter pennpluggen med stempelet i overste dødpunkt (synlig gjennom pennplugghullet nar stempelet er i hoyeste stilling).

Lagring

• Løsne de to mutrene, ta av beskytteren og ta ut kjeden og sverdet.
  Tøm oljetanken. Fyll den med ca. 100-120 cl flytende drivstoffrenser, og sett på lokket.
• Sett beskytteren på igjen uten Å stramme muttrene.
• Start maskinen og hold motoren i gang helt til det ikke er mer drivstoffrenser igjen.
• La motoren gå pā tomgang, og hold maskinen i

- Gjenopptagelse av arbeidet

Nár maskinen skal settes i drift igjen:

-Fjern tennpluggen.
Dra noen ganger i startsnoras handtak for a fjerne overflodig olje.
- Kontroller pennpluggen som beskrevet i kapitlet "Kontroll av pennpluggen".
- Forbered maskinen som angitt i kapitlet "Forberedelse til arbeidet".

9. FEILSØKING

PROBLEM MULIG ARSAK LØSNING

1) Motoren starter不解 eller stanser erter kort tid	- Oppstartsprosedyre不解 - Skitten tennplugg aller feil avstand mellom elektrodene	- Følg instruksjonene (se kap. 6) - Kontroller tennpluggen (se kap. 8) - Rengjør og/eller skift ut filteret (se kap. 8)
	- Tilstoppet luftfilter
	- Antifrost-anordning不解 解 (unntatt Mod. C 46 - XC 246 - C 50 - CP 45 - A 455 - MC 846)	- Kontroller posisjorden for monitoring (se kap. 6)
	- Problemer med forgasseren	- Kontakt forhandleren
2) Motoren starter, men har liters effekt	- Tilstoppet luftfilter	- Rengjør og/eller skift ut filteret (se kap. 8)
	- Problemer med forgasseren	- Kontakt forhandleren
3) Motoren har en uregelmessig virkemåte eller utilstrekkelig effekt	- Skitten tennplugg aller feil avstand mellom elektrodene	- Kontroller tennpluggen (se kap. 8) - Kontakt forhandleren
	- Problemer med forgasseren
4) Detkommen svært mye røyk fra motoren	- Feil blandingsforhold i drivstoffblandingen	- Preparer blandingen sik instruksjonene viser (se kap. 5)
	- Problemer med forgasseren	- Kontakt forhandleren
5) Oljen kommt不解 ut	- Olje av därelig kvalitet	- Tøm tanken. Rens tanken og ledningene for drivstoffrenser, og skift ut oljen
	- Tilstoppede smørehull	- Rengjør

10. TILBEHØR

Tabellen ineholder listen over alle mulige kombinasjoner av sverd og kjede, med angivelse av hva som kan brukes pa hv er maskin, merket med symbolet

ADVARSEL!

bruk av sverdet

Siden valg, paforing og og kjected, er handlinger

utfores etter brukerens selvendige forgottbefinnende, har brukeren ogsa ansvaret for alle slags skader som matte skyldes disse handlingene. Ved tvil ell erutilstrekkelig kjennskap til saregenhetene ved hvert sverd eller kjede, er det nodvendig a kontakte forhandleren ell er et spesialisert hagesenter. som

Kombinasjoner av sverd og kjede

Mellomrom	SVERD KJEDE Modell
Tommer	Lengde Tommer / cm	Sporbredde Tommer / mm	Kode Kode		C 38 C 38 T SP 375 SP 375Q A 375 CP 38 XC 238	XC 240 A 405 CP 40	C 41 C 41 T SP 405Q	C 46 MC 846	XC 246 CP 45 A 455	C 50
3/8"	14" / 35 cm	0,050" / 1,3 mm	123900373/0 (140SDEA041)	4113768 (91VG053X) /4113769 (91PX053X)	*
3/8"	16" / 40 cm	0,050" / 1,3 mm	123900374/0 (160SDEA041)	4113770 (91VG057X) /4113771 (91PX057X)	*	*
325"	16" / 40 cm	0,050" / 1,3 mm	123900369/0 (160MLBK041)	4113772 (95VPX066X)			*
325"	16" / 40 cm	0,058" / 1,5 mm	123900371/0 (168PXBK095)	4113773 (21BPX066X)				*
325"	18" / 45 cm	0,058" / 1,5 mm	123900375/0 (188PXBK095)	4113774 (21BPX072X)				*	*	*
325"	20" / 50 cm	0,058" / 1,5 mm	123900372/0 (208PXBK095)	4113775 (21BPX078X)						*

ADVARSEL!

som nikke er godkjente kan

Bruk kun kjedene og sverdene ovenfor som resvedeler. Bruk av kombina jente kan forarsake alvorlige personskader og odelegge maskinen.

Vázenzý Zákazniku,
