NAUDOJIMO INSTRUKCIJA APR 25 C ALPINA

LIETUVIŠKAI - Originalių instrukcijų vertimas .... LT

LATVIEŠU - Instrukciju tulkojums no original valodas ....LV

Pirmiausia norime padėkoti už tai, kad pasirinkote mūsų gaminį. Tikimės, kad šis pasirinkimas patenkins visus Jūsų pageidavimus ir lūkesčius. Sis vadovėlis parasytas šio įrenginio tinkamam vartojimui, saugiam naudojimui bei efektyvumui; nepamirškite, kad vadovėlis jeina į įrengimo komplektinę sudėtį, todėl pravartu jį laikyti lengvai prieinamoje vietoje, tuo atveju kad prireikus visada būtų po ranka. Vadovėlis turi būti prie įrenginio ir tuo atveju kai įrenginys perduodamas naudojimui kitiems asmenims, skolinant ji, arba galutinai perduodant kitam naudotojui.

Šis naujas įrenginys buvo suprojektuotas ir sukurtas pagal atitinkamas normatyvas. įrenginys Naudojamas pagal vadovėlyje nurodytas taisykles yra saugus ir patikimas (numatytas naudojimas); bet koks kitoks naudojimas, ar nesilaikant saugos priežiūros ir taisymo taisyklių, taip pat naudojant “kitokiems veiksmams nei skirta”. Gamintojo garantija gaminiui neteikiama, jei prietaisas naudojamas nesilaikant instrukcijose numatytų saugaus naudojimo bei priežiūros taisyklių, prietaisas naudojamas ne pagal paskirtį.

Turint omenyje jog jrenginys periodiškai atnaujinamas ir tobulinamas jūs galite susidurti su kai kuriais pakitimais neatitikimais instrukcijoje. Šioje instrukcijoje pateikta informacija konkrečiai gamintojo versija be papildomų atnaujinimų ar pakeitimų. Bet kokuu atveju vartojimo instrukcija visada išlaiko pagrindines jrenginio charakteristikas. Kilus bet kokiems klausimams nedvejodami kreipkitės į jrenginio pardavėją.

DÈMESIO!

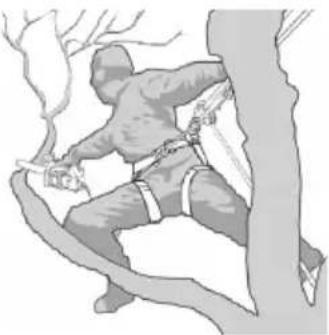

Šis ypatingo tipo motorinis pjūklas buvo pagamintas specialiai medžių priežiūrai ir turi būti naudojamas išskirtinai tik kvalifikuoto operatoriaus, kuris naudoja saugią ir atidžiai darbui sukurtą įrangą. Šis motorinis pjūklas gali būti naudojamas medžių priežiūrai atlikti laikantis anksčiau nurodytų sąlygų. Paprastai yra naudojamas dvejomis rankomis, taip pačiai, kaip ir tradicinis motorinis pjūklas. Kai kurios vietinės normos gali apriboti jo naudojimą.

TURINYS

1. Pagrindinių dalių identifikacija 2
2. Simboliai 3
3. Saugumo nurodymai 4
4. Irenginio montavimas 9
5. Pasiruošimas darbui 10
6. Pajungimas – Naudojimas – Variklio sustabdymas 12
7. Irenginio naudojimas 13
8. Priežiūra ir laikymas 15
9. Gedimų nustatymas 19
10. Aksesuarai 19

1. PAGRINDINIŲ DALIŲ IDENTIFIKACIJA

PAGRINDINIAI KOMPONENTAI

1. Variklio visuma
2. Priekinės rankos apsauga
3. Priekiné rankena
4. Galiné rankena
5. Grandinės stabdžio ašis
6. Strypas
7. Grandiné
8. Strypo gaubtas
9. Tvirtinimo apraišas
10. Lankstas (jeigu numatyta)
11. Imatrikuliacinė etiketė

1. Variklio sustabdymo jungiklis
2. Akcerelarotiaus komanda
3. Akceleratoriaus blokavimas
4. Užvedimo rankenėlė
5. Starterio komanda

6. Užpildymo įtaiso komanda (Primer)

7. Mišinio bako kamštis

8. Grandinės alyvos bako kamštis
9. Oro filtro dangtis

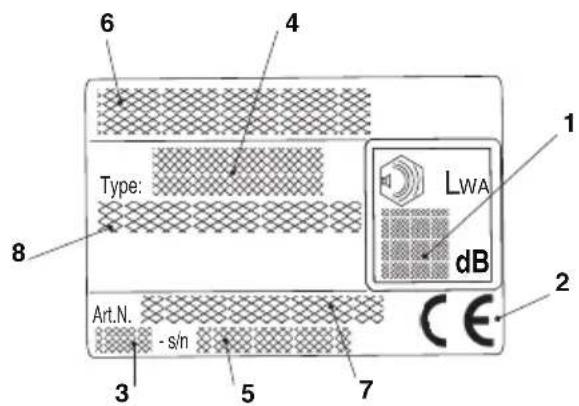

1. Garso galios lygis
2. Atitikties ženklas
3. Pagaminimo mènuo / metai
4. Irenginio tipas
5. Serijos numeris
6. Gamintojo adresas ir pavadinimas
7. Gaminio kodas
8. Išmetamų teršalų kiekis

1 LWA dB 2 4 6 Type: 8 Art.N. -s/n 3 5 7

Atitikties deklaracijos pavyzdys randasi vadovėlio prieš paskutiniame puslapyje.

Maksimalios triukšmo ir vibraciju vertės [1]
Operatoriaus ausies akustinio slėgio lygis- Matavimo netikslumas	dB(A) dB(A)	91 3
Pamatuotas ekvivalentinis akustinės galios lygis- Matavimo netikslumas	dB(A) dB(A)	106,5 3
Garantuotas ekvivalentinis akustinės galios lygis dB(A 110
Vibraciju lygis- Priekinė rankena- Galinė rankena- Matavimo netikslumas	m/sec ^2 m/sec ^2 m/sec ^2	5,6 7,9 1,5
TECHNINIAI DUOMENYS		SPR 255 A 305	SPR255C A 305 C
Variklis (mono cilindrinis 2 fazių) - pajėgumas cm	^3	25,4 25,4
Mišinys (benzinas / alyva) % 40 = 2,5 % 40 = 2,5 %
Galingumas kW 0,9 0,9
Storis grandinės mm 0,050" / 1,27 mm 0,050" / 1,27 mm
Apsisukimų numeris minimaliu režimu	^1 /min	< 3000 - 3500	< 3000 - 3500
Maksimaliai priimtinas apsisukimų numeris be aprovimo su sumon-tuota grandine	^1 /min	11000	11000
Degalų bako talpa	cm ^3	200	200
Maksimalaus galingumo specifinis sunaudojimas	g/kWh	560	560
Alyvos bakelio pajėgumas yra	cm ^3	140	140
Dantys / grandinės dantratuko žingsnis		6T / 3/8	8T / 1/4
Pjovimo ilgis	mm	220 / 270	235
Svoris (tuščiu bakeliu)	kg	3,2 3,2
Maksimalus greitis grandinės	m/s	21	18,6

[1] DÉMESIO! Vibraciju vertė gali keistis atsižvelgiant i jrenginio darbo pobūdį ir jo paruošimą ir gali viršyti nurodytas vertes. Būtina nustatyti saugumo matus vartotojams, kurie turi remtis sugeneruotais vibracijų apkrovos apskaičiavimais realiomis naudojimo sąlygomis. Dėl šios priežasties turi būti atsižvelgiama i visas veikimo ciklo fazes, kaip pavyzdžiui, išjungimas arba veikimas tuščiai.

2. SIMBOLIAI

1) Dėmesio! Atidžiai perskaitykite ir laikykitės visų perspėjimų.
2) Dèmesio! Kontrsmūgio pavojus.
3) Motorinį pjūklą laikykite abiem rankomis.
4) Prieš naudodami šj jrenginį, perskaitykite naudojimo ir priežiūros instrukcijas.
5) Deveti šalma, akinius ir apsaugines ausines. Perspėjame šio įrenginio operatorių, kad naudojantis įrenginiu normaliomis sąlygomis kazdieniniam naudojimui gali būti išgautas garsas tolygus arba viršijantis 85dB (A).
6) Devéti standžias darbines pirštines.
7) Avėti neslystančiais padais ir plieniniais antgaliais apsauginius batus.
8) Naudoti specialias apsaugas pėdoms-kojoms ir delnams-rankoms.
9) Šis motorinis pjūklas yra skirtas tik naudotojams, igijusiems žinių ir kvalifikacijų medžių priežiūroje (pamatyti Naudojimo instrukcijos).

AIŠKINAMIEJI SIMBOLIAI ANT PRIETAISO (jeigu yra)

11) Mišinio bakas

15) Starterio komanda (Starter)

• a) šalto variklio paleidimo būdas
• b) šilto variklio paleidimo būdas
• c) eiga

12) Grandinės alyvos bakas

16) Grandinés stabdys (simbolis (O) nurodo kryptj, kurioje buvo atleistas stabdys)

13) Variklio sustabdymo jungiklis

• Kai jungiklis randasi padėtyje«I», variklis yra paleidžiamas.
• Jungiklj nustačius i padėtį «O», variklis nedelsdamas sustoja.

17) Alyvos siurblio reguliatorius

• Jeigu suksite veleną atsuktuvu, sekant rodyklę link pozicijos «MAX», alyvos kiekis į grandinę tekės didesniu kiekiu;
• jeigu jì suksite i pozi- cija «MIN», tekės mažesniu kiekiu.

14) Karbiuratoriaus reguliavimas

L = mišinio reguliavimas lėtu greičiu H = mišinio reguliavi- mas greitu greičiu T - IDLE - MIN = minimalus reguliavimas

18) Grandinės judėjimo kryptis

19) Užpildymo įtaiso komanda (Primer)

3. SAUGUMO NURODYMAI

NUMATYTAS NAUDOJIMAS / NENUMATYTAS NAUDOJIMAS

Šis motorinis pjūklas buvo pagamintas siekiant, kad juo naudotysi tik kvalifikuotas operatorius medžių genėjimui ir ilgastiebių medžių vainikų pjaustymui, krūmų pjovimui, rąstų arba medžio tašų pjovimui, kurių diametras priklauso nuo valdymo strypo ilgio. Gali būti naudojamas tik medienos pjovimui. Bet koks kitoks naudojimas nėra įskaitomas prie numatyto naudojimo. TAIP PAT GALI BŪTI NAUDOJAMAS TIK PROFESIOLANAUS KVALIFIKUOTO PERSONALO ATLIEKANČIO MEDŽIŲ PRIEŽIŪROS DARBUS.

Motorinio pjūklo naudojimo metu operatorius turi pasirūpinti savo apsaugos priemonėmis atsižvelgiant į vadovėlyje nurody-tas piktogramas apie šį motorinį pjūklą. Naudojimo instrukcijų vadovėlio sudedamoji dalis yra taipogi saugumo išsidėstymas, nuorodos apie naudojimą ir apie pjūklo priežiūrą. Dirbantieji su motoriniu pjūklu arba asmenys atliekantys priežiūrą turi būti susipažinę su vadovėliu. Gali būti naudojamos tik originalios

atsarginės dalys arba gamintojo patvirtintos dalys (valdymo strypas, grandinė, uždegimo žvakė) ir valdymo strypo deriniai / autorizuotos ir vadovėlyje nurodytos grandinės.

Nelaimingi atsitikimai išgauti dėl netaisyklingo naudojimosi pjūklu arba atliekant neautorizuotus, nenumatytus gamyboje modifikavimus lieka naudotojo atsakomybėje, gamintojas už tai neatsako.

Motoriniu pjūklu gali būti naudojamasi tik atviroje aplinkoje.

Išliekančios rizikos

Netgi naudojant motorinį pjūkla pagal nuorodas, visada yra išliekančios rizikos, kurių negalima pašalinti. Atsižvelgiant į motorinio pjūklo tipą ir į jo pagaminimą yra šie potencialūs pavojai:

• Kontaktas su atvirais grandinės dantimis (jsipjovimo rizika).
• Priėjimas prie besisukančios grandinės (jsipjovimo rizika).
• Staigus ir nenumatytas valdymo strypo judesys (isipjovimo rizika).

• Grandinės dalių atsikabinimas (isipjovimas / susižalojimų rizika).

• Dirbamos medžiagos dalių atsikabinimas.
  – Dalelių nurijimas, benzininio variklio emisijos.

• Odos kontaktas su degalais (benzinas / alyva).
• Klausos netekimas, jeigu darbo metu yra nenaudojamos akustinės apsaugos.

A) MOKYMAS

1) Atidžiai perskaitykite instrukcijas. Gerai įsiminkite prietaisų pulto funkcijas ir kaip reikia tinkamai dirbti įrenginiu. Išmokite greitai sustabdyti va riklj.
2) Neleiskite, kad įrenginiu naudotųsi vaikai arba žmo nės, kaip reikiant nesusipažinę su instrukcijomis. Gali būti, kad vietiniai įstatymai leidžia dirbti į ren giniu tik asmenims, sulaukusiems ne mažesnio nei nustatytas amžiaus.
3) Irenginiu negali naudotis daugiau nei vienas as muo.
4) Jokiu būdu jrenginiu negalima dirbti, jei:
- Su asmenimis, ypač vaikais ar gyvūnais esančiais netoliese;
- jei naudotojas jaučiasi pavargęs ar blogoje savijautoje, arba vartojo medikamentus, narkotines medžiagas, alkoholj arba kitas kenksmingas med žiagas kurios galėtu įtakoti atidumą ir veiksmumą;
- jei naudotojas néra tinkamose salygose abiem rankom stabiliai išlaikyti krumapjovę / ar išlikti stabiliame stovyje darbo veikloje.
5) Būtina nepamiršti, kad operatorius ar įrenginio nau dotojas atsako už avarijas bei žalą, padarytą kitiems asmenims arba jų turtui.

B) PASIRUOŠIMAS

1) Darbo metu, naudoti atitinkamą apsirengimą kuris apsaugotų naudotoją nuo susiżeidimų.

• Naudoti apsaugai pritaikytą apsirengimą, skirtą nuo jsipjovimų.
• Deveti šalmą, pirštines, apsauginius akinius, kaukes nuo dulkių ir atitinkamą nuo paslydimo ava lynę.
  – Naudoti ausines klausos apsaugai.
• Nedėvėti šalikų, marškinių, grandinėliu ir kitų pa ka binamų aksesuarų, ar kitokių plačių indumentų kurie galetų jsipainiotį į jrenginį ar į kitas darbo vietoje esančias medžiagas.
  – Tinkamai susišukuoti ilgus plaukus.

2) DÉMESIO: PAVOJUS! Benzinas yra labai degus.

- Degalus laikyti tam pritaikytuose konteineriuose;

- Nerūkyti nadojantis kuru;

- Iš lėto atidaryti bako kamštį išleidžiant viduje esantį spaudimą;

- Piltuvelio pagalba užpildyti baką tik atviroje vietoje;

- Degalus papildykite prieš paleisdami variklj jei variklis veikia arba yra jkaitęs nepilkite benzino, ir neatsukinėkite bako kamščio;

–Jei teka benzinas, variklio nepaleiskite ir patraukite jrenginj nuo vietos, kurioje degalai išsipylė; žiū rékite, kad nekiltų gaisro pavojus, kol degalai neišsivadės ir bezino garai neišsisklaidys;

- Greitai išvalyti kiekvieną benzino żymę patekusią ant jrenginio ar ant żemės;

- Neužvesti jrenginio toje vietoje kur yra išsiskirstęs kuras;

- išvengti kontaktų su indumentais kuriuose yra patekusio kuro, tuo atveju pakeisti indumentus preš užvedant variklj;

– visada ir gerai užsukite bako ir benzino talpos kamščius.

3) Pakeiskite sugadintus ar defektuotus duslintuvus.

4) Prieš naudojima, gerai patrikrinti jrenginj ir ypač:

- Akceleratoriaus ir saugos svirtys turi būti laisvam judėjime, nespaudžiant ir atleidus automatiškai turi sugrįzti į neutralią poziciją.

- Jei nėra įspausta saugumo svirtis, akceleratoriaus svirtis turi išslikti blokuota;

• Variklio sustabdymo jungiklis turi lengvai judėti iš vienos pozicijos į kitą;
• Bet kokios kibirkšties išvengimui, elektros laidai, o ypač žvakės laidas turi būti vientisi. O dangtelis tei singai sumontuotas ant žvakės;
• Irenginio veržlės, varžtai ir apsaugos turi būti šva rūs ir sausi bei tvirtai sutvirtinti ant jren ginio.
• randinės stabdys turi tobulai veikti ir būti efektyvus;
• IStrypas ir grandinė turi būti taisyklingai sumontuotos;
• Igrandinė turi būti taisyklingai įtempta.
  5) Prieš pradedant darba, būtina užsitikrinti, kad visos apsaugos sistemos yra taisiklingai sumontuotos.

C) DIRBANT

1) Neužveskite variklio nedidelėje erdvėje, kur gali susikaupti pavojingų anglies monoksido dūmų.
Užsitikrinkite oro cirkuliavimu, kai yra dirbama duobėse, įdubose ar panašiose vietose.
2) Dirbkite tik dienos šviesoje arba esant geram dirbtiniam apšvietimui.

3) Pritaikyti tvirtą ir stabilią poziciją darbui ant žemės:

- Bet koku atveju išvengti darbo ant šlapios ar slid žios žemės, taip pat ant nelygaus paviršiaus bei stataus šlaito kur néra garantuojamas operatoriaus stabilumas darbo metu;

- švengti nestabilių kopečių ir pakilų;

- nedirbti jrenginiu aukščiau pečių lygio:

- nebėgioti, o vaikščioti atsargiai atsižvelgiant j galimas kliūtis ar žemės nelygumus.

- vengti dirbti vieniems arba per daug izoliuotoje ap linkoje taip palengvinant pagalbos iškvietimą galimo nelaimingo atsitikimo atveju.

4) Užvesti variklj, kai jrenginys yra tvirtai blokuotas:

- variklj užvesti mažiausiai 3 metrų atstumu nuo kuro įpilimo vietos;

- Užsitikrinti, kad dirbant jrenginiu nustatytoje teritorijoje nėra kitų asmenų;

- Nenukreipti duslintuvo, taigi duju išmetimo link degiuju medžiagu;

- atsargiai atsižvelgti i jmanomus iškyšulius, atsiradusius nuo grandinės judesių, ypač kai grandinė sutinka kliūčių arba svetimkūnių.

5) Nekeiskite variklio nustatymų, neleiskite varikliui dirbti per dideliu apsisukimų rėžimu.

6) Nenaudoti jrenginio pernelyg didelėms galioms ir nenaudoti mažo jrenginio per dideliems darbams; adekvataus jrenginio naudojimas sumažina rizikas ir pagerina darbo kokybę.

7) Užsitikrinti, kad minimalus jrenginio réžimas yra toks, kuriuo neleidžiama judėti grandinei ir po pa grei tinimo, variklis netrukus sugrįžtu iki minimalaus greičio.

8) Laikytis atsargumo, kad strypas neatsitrenktų i pašalinius kūnus ir išsikišimus atsiradusius dėl grandinės sukimosi.

9) Variklis sustabdomas:

- kaskart, kai jrenginys paliekamas be priežiūros.

- prieš pildami degalus.

10) Sustabdykite variklj ir atjunkite žvakės laidą:

- prieš tikrindami jrenginj, valydami ar ją prižiūrė dami;

- kai susidūrète su kokiu nors kliūviniu. Patikrinkite, ar jrenginys nenukentėjo ir, prieš vėl naudodamiesi jrenginiu, atlikite būtinus remonto darbus;

- jeigu prietaisas pradeda netaisyklingai vibruoti (Netrukus atraskite vibraciju priežasti ir pasirūpinkite būtinais patikrinimais Specializuotame Pa slau gu Centre).

- kada nesinaudojama jrenginiu.

11) Išvenkite būti dulkėse arba pjuvenose išgautose nuo grandinės pjovimo metu.

D) PRIEŽIŪRA IR SANDĖLIAVIMAS

1) Norėdami būti tikri, kad įrenginys patikimas, pa si rūpinkite, kad veržlės ir varžtai būtų prisukti. Nuolatinė įrenginys priežiūra – pagrindinė taisyklė, norint, kad įrenginys būtų saugus ir dirbtų kokybiškai.
2) Nestatykite jrenginio, jei bake yra benzino, i pa talpą, kurioje benzino garai galėtu susidurti su liepsna, kibirkštimi ar stipriu šilumos šaltiniu.
3) Prieš statydami jrenginj i bet kokią patalpą, pa laukite, kol atauš variklis.
4) Užsidegimo rizikos sumažinimui išlaikyti variklj, duslintuvą ir degalų laikymo vietą tokiame sandėlyje, kur nesirastų pjuvenų, liekanų, sausų šakų, lapų ir pernelyg daug riebalų; patalpoje nepalikti konteinerio su nupjautom medžiagom.
5) Jei baką reikia ištuštinti, atlikite šj veiksmą atvirame ore, kai variklis yra atvėsęs.
6) Dibant su pjaunančiais jrenginiais visada dėvėti darbines pirštines.
7) Prižiūrėti grandinės aštrumą. Visi su grandine ir strypas susiję veiksmai yra darbai, reikalaujantys ypatingos kompetencijos neskaitant darbo su atitinkamais reikmenimis nepriekaištingam darbų įvykdymui; saugumo sumetimais visada verta susisiekti su jūsų Pardavėju.
8) Saugumo sumetimais niekada nenaudokite irenginio, kai jos dalys yra susidėvėjusios arba pažeistos. Jei negalima pataisyti, detalės būtina ją pakeisti. Naudoti tik originlalias pakeitimo da lis. Kitokios kokybės detalės gali pakenkti irenginiui arba jo būklei.
9) Prieš padedant jrenginj, užsitikrinti, kad išimtas raktas arba pašalinti eksploatacijai naudojami reikmenys.
10) [rengin] laikyti toli nuo vaikams prieinamos vietos!

E) VEŽIMAS IR IŠJUDINIMAS

1) Kiekvieną kartą, kai reikia išjudinti jrenginį vežti ar išjudinti, reikia:
-šjungti variklj, palaukti visiško grandinės sustojimo, nuimti žvakės dangtelį;
- uždėti apsauginį strypo gaubtą;
- Paimti jrenginj už rankenų ir nukreipti strypą į priešingą ėjimo kryptį.
2) Kai jrenginys vežamas transportu, būtina jrenginį pastatyti į tokią poziciją kurioje išliktų stabiliai bluokuojamas, taip išven-giant apsivertimų su galimybe ji pažeisti ar benzino išsiliejimui.

• Išlaikykite toli visas kūno dalis nuo dantinės grandinės, kai grandininis pjūklas veikia. Prieš pajungiant grandininį pjūklą, užsitikrinkite, kad dantinė grandinė su niekuo nesikontaktuotų. Neatidumo akimirksniais veikiant grandininiams pjūklams gali nutikti, kad drabužiai arba kūnas įsipainioja į dantinę grandinę.
• Dirbant dvejomis rankomis, dešiniąja ranka visada turi būti laikoma galinė rankena ir kairiaja ranka priekinė rankena. Niekada neturėtų būti apkeičiamos rankos grandininio pjūklo laikymui, kadangi tai padidina nelaimingų atsitikimų riziką tam pačiam asmeniui.
• Dėvėti apsauginius akinius ir akustines apsaugas. Pata- riama naudoti kitas apsaugines priemones galvai, ran- koms ir pėdoms. Dėvėti atitinkamus apsauginius drabužius, kuriais bus sumažinama susižalojimų rizika išprovokuojama pjūklo kritimu bei netyčiniu susidūrimu su grandininiu pjūklu.
• Kai yra pjaunama įtempta šaka, reikia būti atidiems išvengti atsimušimo pavjoaus. Kai yra atleidžiama medžio pluoštų įtampa, šaka įgauna sugrižimo efektą ir gali atsimušti į operatorių ir/arba išvesti grandininį pjūklą iš kontrolės.
• Būti ypač atidiems, kai yra pjaunami krūmai ir jauni krūmokšniai. Smulkios materijos gali įsipainioti į dantinę

grandinę ir nusikreipti jūsų kryptimi ir/arba galite netekti pusiausvyros.

• Grandininį pjūklą nešioti laikant priekinę rankeną kai pjūklas yra išjungtas, išlaikant jį toli nuo jūsų kūno. Kai yra nešiojamas arba padedamas grandininis pjūklas visada reikia uždengti dangčiu strypą. Tinkamas pjūklo naudojimas ir judinimas sumažins atsitiktinio kontakto galimybę su judančia dantine grandine.
• Atsižvelkite į instrukcijas reliatyvias sutepimui, grandinės įtempimui ir atsarginėms dalims. Grandinė, kurios įtempimas ir sutepimas yra netinkami gali nutrūkti ir padidinti atsitrenkimo riziką.
• Išlaikykite sausas ir švarias rankenas be alyvos ir riebalų žymių. Suriebalintos, alyva suteptos rankenos yra slidžios, tai išprovokuoja kontrolės netekimą.
• Šio jrenginio akceleravimo jranga generuoja nežymų elektromagnetinį lauką, tačiau tuo nėra atmetama galimybė aktyvių arba pasyvių medicininių priemonių implantuotų operatoriui veikimo trukdymui, sudarant galimą rimtą riziką sveikatai. Medicininių priemonių nešiotojams, patariama konsultuotis pas gydytoją arba tų pačių priemonių gamintoją, prieš naudojant jrenginį.

G) KONTRSMÜGIŲ PRIEŽASTYS IR TO IŠVENGIMAS OPERATORIUI

Būkite labai atsargūs situacijose, kuriose galima paslysti (šlapia žemė arba sniegas) ir ant nelygaus vegetacija padengto dirvožemio. Būkite atsargūs paslėptoms kliūtims, kaip nupjautoms šakoms, šaknims, akmenims, skylėms ir duobėms tuo išvengiant už jų užkliūti. Būkite labai atsargūs, kai yra dirbama ant nuolaidžių šlaitų arba nereguliarių dirvų. Niekada nenaudokite motorinio pjūklo viena ranka. Naudojantis tik viena ranka tampa vis sunkiau kontroliuoti spaudimą ir uždrausti strypui arba grandinei čiuožti arba trūkčioti išilgai šakos ar stiebo.

Galima išgauti kontrsmūgj kai strypo galas arba viršūnė liečiasi su objektu, arba kai medis užsidaro savyje prispaudžiant grandinę pjovimo sekcijoje.

Viršūnės kontaktavimas kai kuriais atvejais gali netikėtai išprovokuoti priešingą reakciją, stumiant strypą į viršų ir atgal link operatoriaus.

Dantinės grandinės priveržimas viršutinėje strypo dalyje gali greitai stumti grandinę atgal link operatoriaus.

Viena ir kita aprašytos reakcijos gali sudaryti pjūklo kontrolės netekimą, sudarant rimtus nelaimingus atsitikimus asmeniui. Nereikia pasikliauti išskirtinai tik saugumo priemonėmis integruotomis pjūkle.

Grandininio pjūklo naudotojui, patariama pasinaudoti skirtingomis saugumo priemonėmis tam kad būtų išvengiami nelaimingi atsitikimai arba susižalojimai pjovimo darbo metu. Kontrsmūgis yra neteisingo prietaiso naudojimo rezultatas ir/arba procedūrų bei neteisingo veikimo sąlygos priežastis ir gali būti išvengiamas pritaikant žemiau nurodytas atsargumo priemones:

- Tvirtai laikyti pjūkla, su nykščiais ir pirštais aplink grandininio pjūklo rankeną, ir nuteikiant jūsų kūną bei rankas į tokią poziciją, kuri jums leistų atlaikyti kontrsmūgių stiprumus. Kontrsmūgių stiprumai gali būti kontroliuojami to paties operatoriaus jeigu buvo panaudojamos atsarginės priemonės. Nepaleisti grandininio pjūklo.

• Nelaikyti rankų per toli ir nepjauti aukščiau pečių lygio. Tai padeda išvengti nenorimų kontaktų su viršūne ir suteikia geresnę grandininio pjūklo kontrolę nenumatytose situacijose.
• Naudoti tik gamintojo specifikuotus strypus ir grandines. Neatitinkamos atsarginės grandinės ir strypai gali būti grandinės nutrūkimo ir/arba kontrsmūgių priežastimi.

- Laikykitės gamintojo instrukcijų susiejusių su grandininio pjūklo galandimu ir priežiūra. Gilumo lygio sumažėjimas gali sudaryti kontrsmūgių padidėjimą.

H) PJÜKLO NAUDOJIMO TECHNIKOS

Visada stebėti saugumo įspėjimus ir naudoti labiausiai tinkamas pjovimo technikas labiausiai tinkamas darbui atlikti, pagal nurodymus ir pavyzdžius pateiktus naudojimo instrukcijose.

Prieš pirmą kartą vykdant kirtimo arba genėjimo darbą, pravartu:

• igauti specifini apmokinima šio tipo jrenginio naudojimui;
• atidžiai perskaityti saugumo įspėjimus ir naudojimo instrukcijas esančias vadovėlyje;
• pasipraktikuoti ant rąstų ant žemės ar ožių, tokiu būdu įgaunant įgūdžių įrenginio naudojimui ir tinkamoms pjovimo technikoms.

K) KAIP SKAITYTI VADOVĖLį

Vadovėlio tekste kai kurie paryškinti paragrafai yra labai svarbūs, kurių reikšmės yra šios:

PASTABA

arba

SVARBU

Pateikiami patikslinimai arba kiti

duomenys, susiję su tuo, kas jau buvo nurodyta, kad nebūtų pakenkta įrenginui ar neatsirastų ge dimų.

DÈMESIO!

Nesilaikydami galite su si ža loti

patys ar sužaloti kitus.

PAVOJUS!

Nesilaikydami galite rimtai su-

sižaloti patys ar sužaloti kitus, netgi mirtinai.

3.1 DARBAS SU MOTORINIAIS PJUKLAIS MEDZIŲ GENĖJIMUI NAUDOJANT LYNĄ IR APRAIŠAS

Šis skyrius aprašo darbo procedūras žalos rizikos sumažinimui genint medžius motoriniais pjūklais, kai dirbama tam tikrame aukštyje naudojant lyną ir apraišas. Nors šis leidinys gali būti naudingas kaip bazinis aprašymas vadovuose ar vadovėliuose, tačiau jis neturėtų būti laikomas formalaus mokymo pakaitalu. Taisyklės pateiktos šiame skyriuje yra tiesiog geros praktikos pavyzdžiai. Visada reikia laikytis įstatymų bei vietinių nuostatų.

Bendri reikalavimai darbui aukštyje

Operatoriai dirbantys pjūklais medžių genėjimui aukštyje bei naudojantys lyną ir apraišas, niekada neturi dirbti vieni. Jiems turi talkinti operatorius esantis ant žemės, praėjęs mokymus apie avarinių situacijų ypatingų atvejų procedūras.

Operatoriai, dirbantys motoriniais pjūklais medžių genėjimui, turi būti praėję bendrus mokymus apie saugaus lipimo technikas ir darbo pozicijas bei turi būti aprūpinti apraišomis, lynais, plokščiais diržais su kilpelėmis galuose, karabinais ir kita įranga, reikalinga tvirtai išsilaikyti ir išlaikyti motorinį pjūkla

taikant saugias darbo pozicijas. Pasiruošimas prieš naudojant motorinį pjūklą ant medžio

Motorinis pjūklas turi būti patikrintas, pri-pildytas degalų, užvestas ir apšildytas darbuotojo ant žemės bei išjungtas prieš paduodant pjūklą darbuotojui, kuris ran-dasi ant medžio.

Motorinj pjūkla reikia pritvirtinti

plokščiu diržu, pritaikytu sujun-gimui su darbuotojo apraišomis.

a) pritvirtinti plokščią dirzą prie tvirtinimo kilpos užpakalinėje pjūklo dalyje (A);
b) tiekti atitinkamus kablius, kuriai būtų galima netiesiogiai prikabinti (naudojant plokščią diržą) ir tiesiogiai (tai yra jungiant prie pjūklo tvirtinimo kilpos) motorinį pjūklą prie darbuotojo apraišų;
c) jsitikinti, kad motorinis pjūklas būtų saugiai pritvirtintas perdavimo darbuotojui metu;
d) jsitikinti, jog motorinis pjūklas būtų pritvirtintas prie apraišų prieš nuimant jį nuo kėlimo priemonės.

Galimybė tiesiogiai pritvirtinti pjūkla prie apraišų, sumažina įrangos nuostolių riziką judėjimo aplink medį metu. Visuomet iš-jungti motorinio pjūklo maitinimą, kai jis yra tiesiogiai pritvirtintas prie apraišų. Patariama motorinį pjūkla pritvirtinti prie patartinų

apraišų tvirtinimo taškų.

Pastarieji gali būti viduriniame taške (priekiniame arba užpakaliniame) arba šonuose.

Kai jmanoma, pritvirtinti pjūkla prie užpakalinio vidurio centrinio taško, kad nekliudytų kėlimo lynų ir kad palaikytų svorį centre operatoriaus stuburo atžvilgiu.

Kai pjūklas perkeliamas nuo vieno tvirtinimo taško prie kito, doperatoriai turėtų įsitikinti, kad tasis būtų pritvirtintas naujoje pozicijoje prieš nukabindami jį nuo ankstesnio tvirtinimo taško.

Motorinio pjūklo naudojimas ant medžio

Analizé apie nalaimingus atsitikimus medžių genėjimo operacijų metu šiuo pjūklu, rodo, jog pagrindinė priežastis yra netinkamas pjūklo naudojimas tik viena ranka. Daugeliu nelaimingų atsitikimų atveju, operatoriai nesistengia pritaikyti saugios darbo pozicijos, kurios dėka galėtų laikyti pjūklą abejomis rankomis.

Tai padidina žalos riziką, kas įvyksta dėl šių priežasčių:

• kontrsmūgio metu pjūklas nėra laikomas tvirtai,
• trūkstama pjūklo kontrolė, ko pasėkoje padidėja tikimybė jeiti į kontaktą su kėlimo įrangos lynais ir su operatoriaus kūnu (ypač su su kairiu delnu ir ranka), ir

- kontrolės praradimas, įvykstantis dėl nesaugios darbo pozi-cijos ir iššaukiančios kontaktą su pjūklu (netyčinis judesys motorinio pjūklo veikimo metu).

Saugi darbo pozicija naudojimui dviem rankomis

Kad darbuotojai galėtų paimti pjūkla dviem rankomis, kaip bendra taisyklė galioja reikalavimas, jog operatoriai sektų saugią darbo poziciją, kai dirba su veikiančiu pjūklu:

• klubų lygmenyje, kai pjauna horizontalias sekcijas,
• saulės rezginio lygmenyje, kai pjauna vertikalias sekcijas.

Kai operatorius dirba šalia vertikalių stiebų veikiant žemoms šoninėms jėgoms darbo pozicijoje, gali būtnai prireikti gero atramos taško, kad būtų išlaikoma saugi darbo pozicija.

Vis délto tuo momentu, kai operatoriai atitolsta nuo stiebo, jie turės atlikti tam tikrus veiksmus, kuriais būtų anuliuojamos arba neutralizuojamos didėjančios šoninės jėgos, pavyzdžiui, pa-keisdami pagrindinio lyno kryptį naudodami papildomą tvirtinimo tašką arba reguliuojamą plokščią diržą tiesiai nuo apraišų prie papildomo tvirtinimo taško.

Geros atramos pasiekimas darbo pozicijoje gali būti palengvintas naudojant kilpą laikinai sudarytą iš sulenkto diržo, į kurią galima įstatyti koją.

Motorinio pjūklo užvedimas medyje

Motorinio pjūklo užvedimo medyje metu reikia, kad operatorius:
a) paleistų grandinės stabdį prieš užvedimą, b) laikytų pjūklą arba kairėje, arba dešinėje kūno pusėje prieš užvesdamas, tai yra:

1) kairėje pusėje, laikyti pjūklą kaire ranka už priekinės rankenos laikant pjūklą toliau nuo kūno, tuo tarpu dešine ranka traukti užvedamąji lyną, arba
2) dešinėje pusėje, laikyti pjūklą dešine ranka už vienos iš dviejų rankenų laikant pjūklą toliau nuo kūno, tuo tarpu kaire ranka traukti užvedamąji lyną.

Grandinės stabdys turi būti visada jungtas prieš paliekant veikiantį pjūklą kabėti ant plokščio diržo.

Operatoriai visada turi patikrinti, kad motoriniame pjūkle būtų pakankamai degalų prieš pradedant atlikti ypatingus pjovimus.

Motorinio pjūklo naudojimas viena ranka

Tikslinga, kad operatoriai nesinaudotų viena ranka genėjimui skirtais motoriniais pjūklais, kai randasi nesatabilioje darbo

pozicijoje arba kai yra pasirenkama dirbti rankiniu pjūklu mažo diametro medžio pjovimo darbams šakų galuose.

Motoriniai pjūklai medžių genėjimui turi būti naudojami tik viena ranka, kai:

• operatoriai negali išlaikyti darbo pozicijos, kuri jiems leistų naudojimą dviem rankomis, ir

- kai yra reikalinga išlaikyti jų darbo poziciją tik viena ranka bei pjūklas yra naudojamas pilnu ištiesimu, statmenai darbuotojo kūnui ir atstumu nuo jo.

Patariama, kad operatoriai:

• niekada nepjautų su kontrsmūgio zona esančia ant motorinio pjūklo strypo galo;
• niekuomet "nepjautų ir nelaikytų" sekcijų, arba
• niekada nebandytų laikyti sekciju, kai šios krenta.

Istrigusio motorinio pjūklo išėmimas

Jeigu motorinis pjūklas pjovimo metu jstrigtų, operatoriai turi atlikti šiuos veiksmus:

• išjungti pjūklą ir saugiai prikabinti jį prie šakos dalies, kuri eina nuo kamieno link pjovimo arba link atskiro jrangos lyno;
• jeigu yra būtinybė, patraukti pjūklą iš įpjovimo pusės, kai tuo tarpu pasikelia šaka;
• jeigu reikia, naudoti rankinj pjūklą arba antrą motorinį pjūklą įstrigusio pjūklo išėmimui, įpjaudami bent 30 cm apie įstrigusį pjūklą.

Jeigu naudojamas rankinis pjūklas arba antras motorinis pjūklas įstrigusio pjūklo išėmimui, pjūvius reikia daryti link šakos višūnės (tai yra tarp pjūklo ir šakos viršūnės, o ne tarp kamieno ir įstrigusio pjūklo), kad motorinis pjūklas nebūtu traukiamas su ta šakos dalimi, kuri pjaunama, ir kad situacija ir be to nesusikomplikuotų.

4. IRENGINIO MONTAVIMAS

SVARBU

SVARBU Irenginys pateiktas su atskir ta grandine bei strypas ir tuščiais mišinio ba keliais.

DÈMESIO!

Išpakavimas ir montavimo komplektas turi būti atliekami ant lygaus ir tvirto paviršiaus, su vieta pakankama įrenginio ir įpakavimo judinimui, visada naudojant atitinkamus įrankius. Įpakavimo sunaikinimas turi būti atliekamas pagal vyraujamus vietinius įstatymus.

DÈMESIO!

DEMESIO! Strypo ir grandinės tvarky mui visada dévėti standžias darbines pir štines. Labai atidžiai montuoti strypą ir grandi nę laikantis saugumo ir veiksmingumo; bet ko kių dvejonių atveju susisiekti su jūsų Par davėju.

Prieš montuojant strypą, užsitikrinti, kad nebūtų įterptas grandinės stabdys; tai nutinka, kai priekinės rankos apsauga yra visiškai patraukta atgal, link įrenginio korpuso.

DÈMESIO!

DEMESIO! Visas operacijas atlikite su išjungtu varikliu.

1. LANKSTOMONTAVIMAS (jeigu néra sumontuotas fabrike)

- Atsukti veržlę (1) ir nuimti sankabos karterį (2).

2. STRYPO IR GRANDINÉS MONTAVIMAS

• Priėjimui prie dantratuko ir prie strypo atramos vietos, atveržti veržlę ir nuimti sankabos karterį (Pav. 2).
• Nuimti plastikinj tarpiklj (1); šis tarpiklis yra reikalingas tik jpakuoto jrenginio transportavimui ir neturi būti daugiau naudojamas (Pav. 2).

• Sumontuoti strypą (2) įterpiant kaište į griovelį ir stumtelėti link įrenginio galinės pusės (Pav. 3).

• Sumontuoti grandinę aplink tempiamajj dantratuką ir pagal strypo kreiptuvą atidżiai at siżvelgiant i sukimosi kryptį (Pav. 4); strypo galas sut virtintas atmetamuoju dantratuku, pa si rū pinti, kad grandinės tempimo nareliai taisyklingai įsi-terptų i dantratuko dantukus.

• Atgal sumontuoti karterj, neprisukant veržlės, atsargiai leidžiant taisyklingai įstatyti du galinius kablius j tam skirtas vietas.
• Patikrinti, kad sankabos karterio grandinės temptuvo (3) ašis būtų įterpta į jai skirtą strypo angą; priešingu atveju, grandinės temptuvo varžtui (5) naudoti tinkamą atsuktuvą, iki galutinio ašies priveržimo (Pav. 5).
• Tinkamai veikti su grandinės temptuvo varžtu (4) kol išgaunamas taisyklingas grandinės įtem-pimas (Pav. 5).
• Laikant sukeltą strypą, naudojant skirtą raktą iki galo priverżti karterio verzłę (Pav. 6).

- Ítempimo patikrinimas

Patikrinti grandinės įtempimą. Įtempimas yra tikslus, kai pačiumpant grandinę viduryje stry po, vilkimo nareliai neišeina iš juostos kreiptuvo (Pav. 7).

Šis įrenginys turi dviejų fazių variklj kuriam reikalingas benzino ir tepalinės alyvos mišinys.

SVARBU

Vien tik benzino naudojimas pažeidžia varikji ir už tai neatsakoma jrenginio garantiniu būdu.

SVARBU

Norint išlaikyti gerą jrenginio veiksmingumą ir mechaninių organų ilgą tarnavimą, naudoti tik degalus ir kokybišką alyvą.

• Benzino charakteristikos

Naudoti benziną be švino (žaliasis benzinas) su oktaniniu skaičiu ne žemesniu už 90 N.O.

SVARBU

Žaliasis benzinas laikomas il giau nei 2 mėnesius bake palieka nuosėdas. Visa da naudoti tik šviežų benziną!

- Alyvos charakteristikos

Naudoti tik sintetinę aukštos kokybės alyvą, skirtą dviejų fazių varikliams.

Jūsų pardavimo punktuose yra alyvos skirtos bū- tent šio tipo varikliams, galinčios garantuoti ilga- laikę apsaugą.

Šios alyvos naudojimas sudaro 2,5% mišinio sudėties, sudaryta iš 1 dalies alyvos kas 40 dalių benzino.

• Mišinio paruošimas ir laikymas

PAVOJUS!

Benzinas ir mišinys yra degūs!

• Benziną ir mišinį laikyti atitinkamuose de-ga lų bakuose, saugiose patalpose, toli nuo šilumos šaltinių ir atvirų liepsnu.
• Nepalikti vaikams prieinamose vietose.
• Nerūkyti ruošiant mišinį ir išvengti benzino garų išsisklaidymo.

Lentelėje nurodyti benzino ir alyvos kiekiai naudo- jami ruošiant mišini pagal naudojamos alyvos rūšį.

Benzinas Sintetinė alyva 2 Fazių
litrai	litrai	cm^3
1	0.025	25
2	0.050	50
3	0.075	75
5	0.125	125
10	0.250	250

Mišinio paruošimui:

• I atitinkamą baką jpilti mażdaug pusė kiekio benzino.
  – Pridėti visą alyvą pagal lentele.
• Supilti likusį benziną.
• Užsukti kamštį ir gerai sukratyti.

SVARBU

Mišinys turi senėjimo savy bę. Neruošti dideliu kiekiu taip išvengiant nuosė dų susidarymo.

SVARBU

Laikyti atskirai gerai atskiriant benzino ir mišinio bakus, taip išvengiant supainioti naudojimo metu.

SVARBU

Kas kartą išvalyti benzino ir mišinio bakus taip pašalinant esančias nuosėdas.

SVARBU

Nepakankamo maišymo atveju, padidėja stūmoklio priešlaikinio užsikirtimo rizika dėl pernelyg mažo mišinio kiekio priežasties. Garantija negalioja ir tuomet, jeigu nesilaikoma kuro maišymo ir kitų nurodymų, pateikiamų šioje instrukcijoje.

2. DEGALU UŽPILDYMAS

DÈMESIO!

Benzinas ir benzino garai yra labai degüs. NUDEGIMO IR GAISRO RI-ZIKA.

DÈMESIO!

Atsargiai atidaryti bakelio kamšti, nes jo viduje galėtu būti susiformavęs slėgis.

PAVOJUS!

• Nerūkyti atliekant degalų užpildymą ir ne-kvépuokite benzino dūmų.
• Prieš užvedant variklj pripildykite degalų.
• Užsitikrinkite gerai uždaryti bakelio kamštį po degalų užpildymo.
• Niekada nenuimkite bakelio kamščio arba ne pilkite degalų, jeigu veikia variklis arba yra dar karštas.
• Patikrinkite, kad nebūtų nutekėjimų.
• Variklj užveskite toli nuo degalų užpylimo vietos

Prieš degalų užpildymą:

– Gerai sukratyti mišinio baką.
- Irenginj stabiliai pastatyti tokioje pozicijoje, kad degalų bakelio dangtelis būtų viršuje.
- Nuvalyti bakelio dangtelj ir aplinkinę zoną taip išvengiant, kad purvas nepatentų j vidų.
- Iš lėto atidaryti degalų bakelio dangtelį taip leidžiant išeiti susikaupusiam slėgiui. Vykdyti degalų užpilimą, išvengti užpildyti bakelį iki pat viršaus.

DÈMESIO!

Visada užsukti degalų bake lio dangtelj, užveržiant iki galo.

DÉMESIO!

Greitai išvalyti kiekvieną mišinio dėmę patękusią ant įrenginio ar ant žemės, ir nepajungti variklio kol benzino garai nėra visiškai išnykę.

3. GRANDINÈS TEPALAS

SVARBU

Naudoti tik specifine motorinių pjūklu ylyvą arba adhezinę motorinių pjūklu alyvą. Nenaudoti nešvarios alyvos tam, kad neužsikimštu bakelyje esantis filtras ir taip išvengiant nepataisomai sugadinti alyvos pompą.

SVARBU

Specifiné grandinés sutepamoji alyva yra biodegraduojanti. Mineralinės alyvos naudojimas arba varikliams skirta alyva sumažina aplinkos nuostolius.

Geros kokybės alyvos naudojimas yra fundamentalus norint išgauti veiksmingą pjovimo organų sutepimą; naudota arba nekokybiška alyva kompromituoja sutepimą ir sumažina grandinės ir strypo naudojimo laiką.

Visada pravartu pilnai užpildyti alyvos bakelj (naudojantis piltuvėliu) kiekvieną kartą, kai vykdomas degalų užpylimas; kadangi alyvos bakelio pajėgumas paskaičiuotas išnaudoti degalus pirmiau alyvos, tokiu atveju išvengiama naudoti įrenginį be suriebalinimo.

4. İRENGINIO PATIKRINIMAS

Prieš pradedant darba reikia:

• patikrinkite taisyklingą sankabos veikimą (kai yra laisvoje pozicijoje, grandinė neturi judėti)
• motorinį pjūklą tikrinkite kiekvieną dieną arba bet kokuu atveju prieš jį naudojant, po jo nukritimo arba po kitokio susidūrimo, tuo individualizuojant nuostolius arba reikšmingus defektus,
• Atlikti alyvos ir mišinio pripildymą, pripildant atitinkamus bakelius;

• Patikrinti, kad ant jrenginio ir strypo nebūtų atsi-veržusių veržlių;

• Patikrinti, kad grandinė būtų pagaląsta ir be jokių pažeidimo žymių;
  – Patikrinti, kad oro filtras būtų švarus;

• patikrinti, kad rankenos ir jrenginio apsaugos būtų švarios ir sausos, taisyklingai sumontuotos ir tvirtai pritvirtintos ant jrenginio;
• Patikrinti rankenu implantavima;
  – Patikrinti grandinės stabdžių veiksmingumą;
  – Patikrinti grandinės įtempimą.

5. JTEMPIMO PATIKRINIMAS

DÈMESIO!

Visas operacijas atlikite su išjungtu varikliu.

ltempimas yra tikslus, kai pačiumpant grandinę viduryje strypo, vilkimo nareliai neišeina iš juostos kreiptuvo (Pav. 7).

• Naudojant pateiktą raktą, atveržti karterio verzłę (Pav. 5).
• Tinkamai veikti su grandinės temptuvo varžtu (4) kol išgaunamas taisyklingas grandinės įtempimas (Pav. 5).
• Laikant sukeltą strypą, naudojant skirtą raktą iki galo priverżti karterio verzłę (Pav. 6).

6. GRANDINĖS STABDŽIO PATIKRINIMAS

Šiame įrenginyje yra įdiegta apsauginė stabdymo sistema.

Grandinės stabdys yra mechanizmas, skirtas nedelsiamam grandinės sustabdymui, kai yra jgaunamas kontrsmūgis. Gali būti aktyvuojamas ir rankiniu būdu spaudžiant stabdžio svirtį (kairė apsauga) žemyn, link priekinės dalies.

Šis stabdys gali būti naudojamas rankiniu būdu, stumiant į priekį priekinę apsaugą. Norėdami stabdį atlaisvinti, priekinę apsaugą patraukite į viršų rankenos link, kol stabdys išsijungs.

Stabdžio patikrinimui reikia:

• Paleisti variklj ir tvirtai laikyti rankeną abiem ran-komis
• Aktyvinant akceleratoriaus komandą išlaikant grandinę judėjime, stumti j priekį stabdžio svir- telę, naudojant kairę ranką; grandinės sustoji- mas turi įvykti netrukus.
• Kai grandinė yra sustojusi, netrukus atleisti akceleratoriaus svirtelę.
• Atleisti stabdj.

DÈMESIO!

Nenaudoti jrenginio jeigu blogai veikia grandinės stabdys ir susisiekti su jūsų Pardavėju būtiniems patikrinimams.

6. PAJUNGIMAS - NAUDOJIMAS - VARIKLIO SUSTABDYMAS

VARIKLIO UŽVEDIMAS

DÉMESIO!

Variklio užvedimas turi būti įvykdytas mažiausiai 3 metrai nuo degalų užpildymo vietos.

Prieš užvedant variklj:

• Pastatyti jrenginj stabilioje pozicijoje ant žemės.
  – Nuimti strypo gaubta.
• Užistikrinti, kad strypas neliečia žemės ar kitų objektų.

- Šaltas užvedimas

PASTABA

"Šaltu užvedimu" vadinamas užvedimas kai jis vykdomas praėjus mažiausiai 5 minutėms nuo variklio sustabdymo arba po degalu užpildymo.

Variklio užvedimas (Pav. 8):

1. Užsitikrinti, kad grandinės stabdys būtų įvestas (Priekinės rankos apsauga pastumta į priekį).
2. Nustatyti jungiklj (1) i pozicija «START».
3. Pajungti starterj, traukiant iki galo galvelę (2).
4. Paspasti užpildymo mygtuką (primer) (3) 3–4 kartus taip leidžiant karbiuratoriaus pripylimą
5. Tvirtai laikyti jrenginj ant žemės, su viena ranka ant rankenos, kad nebūtų netenkama kontrolės variklio užvedimo metu (Pav. 9).

DÈMESIO!

Jeigu jrenginys laikomas ne tvirtai, variklio pastumimu operatorius gali prarasti pusiausvyrą arba strypas pasikreipti i kitą kliūtį bei i tą patį operatorių.

1. Lėtai traukti užvedamają rankenėlę 10–15 cm, kol atsiras tam tikras pasipriešinimas, taigi traukti užtikrintai keletą kartų kol pagaus pirmus rezultatus.

DÉMESIO!

Niekada neapsivynioti aplink ranką užvedimo lyno.

PAVOJUS!

Niekada neužveskite motorinio pjūklo leidžiant jam nukristi, laikant jī už užvedamojo lyno. Šis metodas yra ypatingai pavojingas, kadangi yra visiškai netenkama įrenginio arba grandinės kontrolė.

SVARBU

Norint išvengti sutrikimų, netraukti lyno visu jo ilgiu, neslinkinti angos pa kra ščiu ir tolygiai atleistí rankenėlę, išvengiant ją sugražinti nekontroliuojamu būdu.

1. Leisti atgal sugjžti iki pusės eigos starterio ran- kenėlei.
2. Dar kartą paktraukti užvedamają rankenėlę, kol bus išgautas reguliarus variklio užvedimas.

PASTABA

Jeigu užvedamojo lyno rankenėlė naudojama pakartotinai su įvestu starteriu, variklis gali užsilieti ir taip gali būti sudėtinga už- vesti variklj. Variklio užsiliejimo atveju, patekusių degalų pašalinimui išardyti žvakę ir lengvai traukti užvedamojo lyno rankenėlę; taigi nusausinti žva- kės elektrodus ir sumontuoti atgal ant variklio.

1. Kai tik variklis bus užsivedęs, trumpai veikti akceleratoriumi taip ištraukiant starterj ir sugražinant variklj i minimalaus greičio režimą.

SVARBU

Vengti, kad variklis veiktų per nelyg dideliais apsisukimais su įterptu grandi- nės stabdžiu; tai galėtų sukelti sankabos perkai- timą ir sugadinimą.

1. Prieš dirbant jrenginiu leisti veikti varikliui minimaliu greičiu bent 1 minutę.

- Šiltas užvedimas

Šiltam variklio užvedimui (netrukus po variklio su- stabdymo), sekti sekančios procedūros 1 – 2 – 5 – 6 – 8 punktus.

DÉMESIOL, ĉemiai sekti nurodymus, eiktus skyriuje „Jūsų saugumui“ ( 3.1).

VARIKLIO NAUDOJIMAS (Pav. 10)

SVARBU

Visada atjungti grandinés stabdj, traukiant svirtelę link operatoriaus prieš pradedant veikti akceleratoriumi.

Grandinės greitis yra reguliuojamas nuo akceleratoriaus komandos (1), esančio ant galinės rankenos (2).

Akceleratoriaus veikimas yra jmanomas tik tuo atveju jei vienu metu būna įspausta blokavimo svirtelė (3).

Judesys iš variklio į grandinę perduodamas per di-delę išcentrinę jėgą kuri neleidžia grandinei judėti varikliui veikiant minimaliu greičiu.

DÈMESIO!

Nenaudoti prietaiso jeigu grandinė juda varikliui veikiant minimaliu greičiu, tokiu atveju reikia susisiekti su jūsų Par-davėju.

Teisingas darbo greitis išgaunamas su iki dugno įspausta akceleratoriaus svirtele (1).

SVARBU

Per pirmas 6–8 veikimo va-Ian das išvengti variklio naudojimo iki maksimalaus greičio.

VARIKLIO IŠJUNGIMAS (pav. 10)

Variklio sustabdymas:

• Atleisti akceleratoriaus komandą (1) ir leisti veikti varikliui minimaliu greičiu mažiausiai keletą sekundžių.
• Nustatyti jungiklj (4) i poziciją «STOP».

DÈMESIO!

Po akceleratoriaus nustatymo minimaliam greičiui, gali praeiti keletas sekundžių, kol grandinė visiškai nustoja suk- tis.

SVARBU

Jeigu jrenginys neišsijungia, aktyvinkite starterį išprovokuojant variklio sustabdymą dėl užsiliejimo ir netrukus susisiekīte su pardavėju, kad būtų išspręsta problemos priežastis ir pasirūpinama pataisymu.

Prisiminkite visada, kad motorinio pjūklo netinkamas naudojimas gali trukdyti kitiems ir gali sudaryti didelę įtaką aplinkai.

Aplinkinių ir aplinkos atžvilgiu:

• Išvengti naudoti jrenginj tokiose aplinkose ir valandomis kur jrenginys gali būti trukdymo objektu.
• Kruopščiai laikytis vietinių normų pašalinant po pjovimo esančias medžiagas.
• Kruopščiai laikytis vietinių normų pašalinant tepalus ir alyvas, sugadintas dalis ar bet kokius kitus elementus kurie gali įtakoti aplinką.
• Darbo metu, j aplinka yra išmetamas tam tikras kiekis alyvos, reikalingas grandínés sutepimui; dėl šios priežasties naudoti tik biodegraduojančią alyvą, specifinę šiam naudojimui.
• Norint išvengti gaisro pavojaus nepalikti jrenginio tarp lapų ar sausos žolės kaštu varikli.

DÈMESIO!

Darbo metu dévèti atitinkamą apsirengimą. Jūsų pardavėjas gali su-teikti reikiamą informaciją apie tinkamiausias apsaugines priemones garantuojančias darbo saugumą. Nesuimkite rankenos naudojant pastovų arba per didelį spaudimą.

- Prailgintas motorinio pjūklo naudojimas sukelia ilgą vibraciją operatoriui ir gali sukelti Reino ligos sindromą. Norint sumažinti šią riziką, dévėkite pirštines ir šiltai laikykite

rankas. Reino ligos sindromo pasireiškimo atveju netrukus konsultuokite gydytoja. Tarp šiu simptomų yra: sustingimas, jautrumo netekimas, pirštų tirpimas, tvinkčiojimas pirštuose, skausmingi pirštai, jegos netekimas, spalvos arba odos išorinis pakitimas. Paprastai šie simptomai yra susieję su pirštais, plaštakomis arba su riešais. Rizika padidėja žemomis temperatūromis.

- Suplanuokite savo darbą tokiu būdu, kad būtų galima paskirstyti daugiau dienų darbą su prietaisais, kurie sukelia vibracijas.

DÈMESIO!

Irenginio, skirto pjovimui ir genėjimui, naudojimas reikalauja specialaus apmokymo.

DÈMESIO!

Darbo metu motorinį pjūkla laikykite atokiai nuo savęs.

DÈMESIO!

Nepjaukite, kai véjuota, blogas oras, prastas matomumas, per daug žema arba per daug aukšta temperatūra. Įsiti-kinkite, kad nebūtų sausų šakų, kurios galėtų nukristi.

DÈMESIO!

Nedirbkite medžio vainiko viduryje, nebent jūs būtumėte gerai apmokinti.

1. PATIKRINIMAI DARBO METU

- Grandinės įtampos patikrinimas

Darbo metu grandinė įgauna progresyvų pailgėjimą todėl reikia dažnai patikrinti grandinės įtempimą.

SVARBU

Pirmu naudojimo periodo metu (arba po grandinės pakeitimo) būtina atlikti dažnus patikrinimus dėl grandinės nusistovėjimo priežasties.

DÉMESIO!

Nedirbti su atsilaisvinusia grandine, taip neprovokuojant pavojingų situacijų, kuriose grandinė išeitų iš kreiptuvo.

Grandinės įtampos patikrinimui veikti kaip nurodyta skyr. 5.5.

- Alyvos atitekėjimo patikrinimas

SVARBU

Nenaudoti nesutepto jrenginio! Alyvos bakas galí beveik visiškai ištuštėti kiekvieną kartą, kai išnaudojamas kuras. Pripildykite alyvos baką kiekvieną kartą, kai j motorinį pjūklą pilate benziną.

DÈMESIO!

Tikrindami alyvos atite ké- ji mą, użsitikrindami, kad grandinė ir strypas yra gerai įstatyti.

Užvesti variklj, leiskite jam veikti vidutiniu režimu ir patikrinkite, ar grandinės alyva skleidžiama taip, kaip parodyta paveikslėlyje (Pav. 11).

Grandinės alyvos tėkmė gali būti reguliuojama atsuktuvo pagalba reguliuojant tam skirtą varžtą (1 arba 1a) (Pav. 11).

2. NAUDOJIMO BÜDAI IR PJOVIMO TECHNIKOS

Prieš pirmą kartą bandant pjovimą ar genėjimą palanku pasipraktikuoti ant kamienų padėtų ant žemės arba ant atramos, tokiu būdu įgauti reikiamus įgūdžius su įrenginiu ir su atitinkamais pjovimo metodais.

DÈMESIO!

Jeigu darbo metu grandinè blokuojasi, reikia greitai sustabdyti varikli. Visada būti atidiems kontrsmūgiams (kickback) kurie gali atsirasti strypui atsitrenkus i kliūtj.

Kontrsmūgis atsiranda, kai grandinės galas susiduria su kokiu nors daiktu arba kai medis

suspaudžia ir užblokuoja grandinę įpjovoje. Šis grandinės nutolimo kontaktas gali išprovokuoti staigų pastūmimą į priešingą kryptį, stumiant strypo kreiptuvą į viršų ir link operatoriaus, kaip tai gali nutikti ir grandinės užsiblokavimo atveju aukščiausioje strypo vietoje. Abejais atvejais, kontrsmūgis gali išprovokuoti motorinio pjūklo kontrolės praradimą su įmanomais labai sunkiais padariniais.

DÈMESIO!

- Prieš pradėdami darbą perskaitykite skyrelij „Jūsų saugumui“. Rekomenduojame iš prad žių pasipraktikuoti su mažų matmenų kamienais. Tai jums padės geriau susipažinti su motoriniu pjūklu.

- Visada laikykitės saugos nurodymų. Motorinis pjūklas turi būti naudojamas tik medienai pjauti. Draudžiama pjauti kitų rūšių medžiagas. Vibracija ir kontrsmūgis yra skirtingi, todėl saugos reikalavimų nebūtų paisoma. Nenaudokite motorinio pjūklo kaip svirties daiktams pakelti, perkelti ar skaldyti, taip pat nefīksuokite jo ant nejudančių atramų. Draudžiama prie motorinio pjūklo papildomosios pavaros jungti įrankius arba priedus, nenurodytus gamintojo.

- Pjovimo metu nėra reikalinga naudoti jėgą. Jeigu variklis sukasi maksimaliu režimu, pritaikykite tik lengvą spaudimą.

- Jeigu grandinė įstringa įpjovoje, nebandykite jos ištraukti jėga, bet pasinaudokite pleištu arba svirtimi.

- Esant kliuviniui tarp pjaunamos medžiagos ir motorinio pjūklo, išjunkite pjūklą ir palaukite kol visiškai sustos. Dévékite apsaugines pirštines ir pašalinkite kliuvinį. Jeigu būtų reikalinga nuimti grandinę, sekite instrukcijas pateiktas skyriuje apie motorinio pjūklo montavimą. Po kliuvinio pašalinimo ir po grandinės sumontavimo yra būtina atlikti bandymą. Jeigu bandomuoju metu jaučiate vibracijas arba mechaninius garsus, sustabdykite darbą ir susisiekite su jūsų pardavėju.

• Lanksto naudojimas (jeigu numatyta) (Pav. 13)

1. Lankstą įstatyti į stiebą ir, pasiremiant ant lanksto, pjūklu padaryti lankinį judesį, kuris leistų strypui įsiskverbti į medį.

2. Operaciją pakartoti keletą kartų, jeigu reikia, pakeičiant lanksto atramos tašką.

• Medžio genėjimas (Pav. 13)

DÈMESIO!

Užsitikrinti, kad šakų krí timo vieta būtų tuščia.

DÈMESIO!

Medžių genėjimo darbams aukštyje, naudojant lyną ir apraišas, jdėmiai sekti nurodymus, pateiktus skyriuje „Jūsų saugumui“ ( 3.1).

DÈMESIO!

• Nedirbkite stovėdami ant nestabilių pagrindų arba kilnojamųjų kopėčių.
  • Per daug neišsitieskite.

• Nepjaukite aukščiau savo pečių.

• Pasitelkti tokią poziciją priešingoje pusėje nuo pjaunamos šakos.

• Pradėti nuo žemiausių šakų, vėliau pjaunant aukščiau esančias.
• Pjovimą atlikti iš viršaus į apačią taip išvengiant strypo įstrigimo.

• Medžio nupjovimas (Pav. 14)

DÈMESIO!

Ant šlaity, būtina dirbti vir šutinėje šlaito pusėje ir užsitikrinti, kad rąstas besiridendamas nepadarytų žalos.

1. Nustatykite medžio griuvimo krypti, atsižvelg-dami i vėją, augalo palinkimą, sunkiausių ša kų padėtį, patogumą dirbti nukirtus ir t. t.
2. Atlaisvinti vietą aplink medį ir užsitikrinti gerą atramą pėdoms.
3. Iš anksto paruošti pasitraukimo kelius, laisvus nuo kliūčių; turi būti numatyti maždaug 45° priešingoje kryptyje nei medžio kritimas ir tai turi suteikti operatoriaus nutolimą i saugią zoną, atstumas turi būti maždaug 2,5 kartų didesnis už pjaunamo medžio dydj.
4. Ant kritimo pusės pažymėti pjovimo žymę trečdaliu medžio diametro.
5. Pjauti medj kitoje pusėje, pozicijoje kiek aukščiau nuo žymos apačios, paliekant “ašj” (1) maždaug 5–10 cm.
6. Neištraukiant strypo, palaispniui sumažinti a šies storj, iki medžio nukritimo.
   7.IYpatingomis sąlygomis arba blogo stabilumo atveju, pjovimas gali būti užbaigtas įterpiant pakalą (2) iš priešingos nei kritimo pusės, ir kirsti kirviu į pakalas iki medžio nukritimo.

• Genéjimas po nupjovimo (Pav. 15)

DÈMESIO!

Atidžiai atsižvelgti j šakos atramos punktus ant žemės, į elastingumo galimybes, į kryptį, kuria gali pakrypti ir į galimą medžio nestabilumą po to kai šaka buvo nupjauta.

1. Stebėti kryptį, kuria šaka yra įaugusi į ka mieną.
2. Iš pradžių pjauti iš tos pusės, kurioje ji už si lenkia, bei baigti pjovimą iš priešingos pusės..

• Stiebo supjaustymas ant žemės (Pav. 17)

Ipjauti maždaug iki pusės diametro, paskui apsukti stiebą ir baigti pjovimą iš priešingos pusės.

• Pakelto stiebo supjaustymas (Pav. 18)

1. Jeigu pjaunama iš kraštų už atramos taškų (A), iš apačios įpjauti trečdalį diametro, baigti darbą pjaunant iš viršaus.

2. Jeigu pjaunama tarp dviejų atramos taškų (B), įpjauti trečdalį diametro iš viršaus bei baigti pjovimą iš apačios.

3. DARBO PABAIGA

Pabaigus darba:

• Sustabdyti variklj kaip tai nurodyta anksčiau (skyr. 6).
• Palaukti grandinės sustojimo ir leisti, kad įrenginys atauštu.
• Atlaisvinti strypo fiksavimo veržlę norint sumažinti grandinės įtempmą.
• Pašalinti nuo grandinės pjuvenų likučius ir alyvos nuosėdas.
• Labai žymaus purvo atveju arba esant dideliam sakų kiekiui, išmontuoti grandinę ir įmerkti ją kelioms valandoms į talpykla su specifinėmis plovimo priemonėmis. Taigi išskalauti švariu van-deniu ir prieš sumontuojant ją naujai ant įrenginio nupurkšti purškiamu skysčiu nuo korozijų.
• Sumontuoti strypo apsaugą, prieš pastatant jrenginį.

DÉMESIO!

Prieš statydami jrenginj i bet kokią patalpą, palaukite, kol atauš variklis. Kad būtų sumažinta gaisro rizika, išvalyti prietaisą nuo pjuvenų, šakelių, lapų liekanų ar perteklínių riebalų; nepalikti talpų su pjovimo pasėkoje susidariusiomis medžiagomis patalpos viduje.

8. PRIEŽIŪRA IR LAIKYMAS

DÈMESIO!

Jūsų ir kitų saugumui:

• Taisyklinga priežiūra yra pagrindinis dalykas norint išlaikyti ilgam įrenginio veiksmingumą ir saugumą.
• Norėdami būti tikri, kad įrengīnys patikimas, pasirūpinkite, kad veržlės ir varžtai būtų prisukti.
• Niekada nenaudoti jrenginio su susidèvéju-siomis arba susigadinusiomis dalimis. Sugadintos dalys turi būti pakeistos ir niekada netaisomos.
• Naudoti tik originlalias pakeitimo dalis. Kitokios kokybės detalės gali pakenkti prietaisui arba jo būklei ir pakenkti saugumui.

DÈMESIO!

Priežiūros operaciju metu:

• Nuimti žvakės gaubtą.
• Palaukti kol variklis bus tinkamai ataušes.
• Operacijoms su strypu ir grandine, naudoti apsaugines pirštines.
• Laikyti sumontuoto strypo apsaugas, išskyrus atvejus kai dirbama su grandine.
• Neisklaidyti aplinkoje alyvos, benzino ar kitokių įtakojančių medžiagų.

CILINDRAS IR DUSLINTUVAS (Pav. 19)

Sumažinant užsidegimo riziką, dažnai su oro kompresu valyti cilindro briaunas ir iš duslintuvo pašalinti susikaupusias pjuvenas, šakeles, lapus bei kitas liekanas.

UŽVEDIMO GRUPĖ

Kad būtų išvengta perkaitimo ir žalos varikliui, vėsinamojo oro grotelės turi būti visuomet švaros ir išvalytos nuo pjuvenų ir kitų liekanų.

Užvedamojo lyno rankenėlė turi būti pakeista esant pirmiems jos gedimo požymiams.

SANKABOS GRUPÉ (Pav. 20)

Sankabos būgną laikyti švarų nuo pjuvenų ir kitų liekanų, nuimant karterį (kaip nurodyta skyriuje 4.1) ir sumontuojant jį taisyklingai užbaigus operaciją.

Maždaug kas 30 valandų reikia sutepti vidinę pagalvėlę pas Jūsų pardavėją.

GRANDINÈS STABDYS

Dažnai tikrinti grandinės stabdžio veiksmingumą ir metalinės juostos, juosiančios sankabos būgną, būklę, nuimant karterį (kaip nurodyta skyriuje 4.1) ir sumontuojant jį taisyklingai užbaigus operaciją. Juosta turi būti pakeista, kai jos storis sąlyčio su sankabos būgno taškuose sumažėja maždaug perpus palyginus su storiu, esančiu dviejuose nenusidėvinčiuose galuose.

GRANDINÈS KRUMPLIARATIS

Dažnai tikrinti pas Jūsų Pardavėją krumpliaracio būklę ir pakeisti jį, kai nusidėvėjimas viršija leidžiamus limitus.

Nemontuoti naujos grandinės su sudėvėtu krumpliaračiu ar atvirkščiai.

Periodiškai, nuimti karterį (kaip nurodyta skyriuje 4.1), išmontuoti strypą ir patikrinti, kad įrenginio su-tepimo angos (1) ir strypas (2) nebūtų užsikimše.

GRANDINĖS STABDŽIO AŠIS

Ši ašis yra svarbus saugumo elementas, kadangi neleidžia grandinei judėti nevaldomai gedimo ar sulėtėjimo atveju.

Dažnai tikrinti ašies būklę ir pasirūpinkite jo atstatymu sugadinimo atveju.

ITVIRTINIMAI

Periodiškai patikrinti, ar visi varžtai ir veržlės prisukti bei ar rankenos gerai pritvirtintos.

ORO FILTRO VALYMAS (Pav. 22)

SVARBU

Oro filtro valymas yra svar-

bus norint išlaikyti gerą ir ilgą irenginio ekspoataciją. Kad variklis nebūtu nepataisomai pažeistas, nedirbkite be filtro ar su pažeistu filtru.

Valymas turi būti atliekamas kas 15 darbo valandų.

Filtro valymui:

• Atsukti rankenėlę (1).
• Nuimti dangtį (2) ir filtruojantį elementą (3).

- Atsargiai mušti filtruojanti elementą (3) tokiu būdu pašalinant purvą ir jeigu yra reikalinga, išvalyti su žemo slėgio kompresuotu oru.

SVARBU

Filtruojantis elementas (3)

niekada neturi būti plaunamas ir jeigu yra labai purvinas ar pažeistas reikia ji pakeisti.

• Nuimti filtruojanti elementa (3) ir dangtj (2).
• Atgal prisukti rankenėle (1).

ŽVAKĖS PATIKRINIMAS (Pav. 24)

Prie žvakės yra prieinama nuimant oro filtro dangtj. Periodiškai, išardyti ir metaliniu šepetėliu išvalyti žvakę pašalinant galimas nuosėdas.

Patikrinti ir sugražinti teisingą atstumą tarp ekek-trody.

Sumontuoti atgal žvakę ir su tam skirtu raktu pri- veržti iki dugno.

Elektrodų perdegimo arba izoliatoriaus gedimo atveju, bei kas 100 valandu veikimo, žvakė turi būti pakeista į kitą analogišką žvakę.

KARBIURATORIAUS REGULIAVIMAS

Karbiuratorius fabrike yra sureguliuotas tokiu būdu, kad būtų galima išgauti geras ekspoatacines savybes kiekvienoje naudojimo situacijoje, su minimaliu kenksmingų dujų išskyrimu, atsižvelgiant į įstatymų nustatytas normatyvas.

Nepakankamos eksploatacijos atvejais, visų pirmiausia reikia patikrinti ar grandinė laisvai juda ir ar strypas nėra dalinai pažeistas, taigi kreiptis į įrenginio pardavėją karbiuratoriaus ir variklio patikrinimui.

- Minimalaus greičio reguliavimas

DÈMESIO!

Grandiné neturi judèti su

va rikliui veikiant minimaliu greičiu. Jeigu gran dinė juda varikliui veikiant minimaliu greičiu, reikia susisiekti su jūsų Pardavėju. Tai syklin gam variklio sureguliavimui.

GRANDINÈS GALANDYMAS

DÈMESIO!

Kad būtumėte saugūs ir prie taisas gerai veiktų, labai svarbu, jog pjovimo detalės būtų gerai išgaląstos.

Būtina galąsti, kai:

• pjuvenos panašios j miltelius;
  • reikia daugiau jėgos pjovimui;
• ipjovimas néra tiesus;
• didèja vibracijos;
• sunaudojama daugiau kuro.

DÈMESIO!

Jeigu grandiné néra gerai pagaląsta, padidėja kontrsmūgio galimybė (kickback).

Jeigu galandama specializuotame centre, tai gali būti daroma tam tikrais jrenginiais, kurie užtikrina minimalų medžiagos šalinimą ir vienodą galandymą visoms pjovimo detalėms.

Jeigu operaciją vykdo pats vartotojas, grandinė galandama specialia apskrita dilde, kurios diametras yra specifikuojamas kiekvienam grandinės tipui (žr. "Grandinės priežiūros lentelė"), be to, reikia gerų įgūdžių ir patirties, kad būtų išvengta pažeidimų pjovimo detalėms.

Grandinės priežiūra

DÉMESIO!

Šio jrenginio grandinės ir strypo patvirtinti charakteristiniai duomenys yra

pažymėti “CE atitikimo deklaracija”. Saugumo pagrindais nenaudoti kitokio tipo grandinės bei strypo. Lentelėje nurodyti skirtingų grandinių aštrinimo būdų duomenys, taigi negalima naudoti kitokios grandinės nei jau nustatytos.

Grandinès eisena	Ribojimo dainties lygis (a)		Dildè diametras (d)
coliai	coliai	mm	coliai	mm
3/8	0,025	0,64	5/32	4,0
1/4	0,025	0,64	5/32	4,0

Kad būtų išgaląsta grandinė (Pav. 25):

– Išjungti variklj, išlaisvinti grandinės stabdį ir gerai užblokuoti strypą su grandine, suveržta reikiamoje pozicijoje, užsitikrinant, kad grandinė lengvai nenuslystų.
- ltempti grandinę, jeigu ji susilpnėjusi.
- Įtvirtinti dildę į reikiamą kreiptuvą bei į dantuko ertmę, išlaikant tą patį nuolydį pjovimo detalės atžvilgiu.
- Padaryti tik keletą judesių dilde, ypač į priekį, ir pakartoti operaciją visoms pjovimo detalėms su tais pačiais nuokrypiais (dešinės arba kairės).
- Pakeisti strypo poziciją ir pakartoti operaciją likusioms pjovimo detalėms.
- Patikrinti, ar ribojimo dantis neišsikiša už patikrinimo instrumento ir dildyti galimą išsikišimą plokščia dilde, užapvalinant profilj.
- Po galandymo pašalinti bet kokias dildymo žymes ir dulkes bei sutepti grandinę alyvos vonelėje.

Grandinę reikia pakeisti, kai:

– Pjovimo įtaiso ilgis sumažėja 5 mm ar mažiau;
– Nareliai ant kniedžių pernelyg atsilaisvinę.

STRYPO PRIEŽIŪRA (Pav. 26)

Kad būtų išvengta asimetrinio naudojimo, pata- riama periodiškai strypą išversti.

Kad strypo veiksmingumas būtų išlaikomas, reikia:

• Specialiu inžektoriumi sutepti pavaros krumplia-račio pagalvėles (jeigu yra).
• Specialiu gremžtuku (nepateiktas) išvalyti strypo griovelius.
  – Išvalyti tepimo angas.
• Plokščia dilde pašalinti atšaižas nuo šonų ir išlyginti nelygumus tarp kreiptuvų.

Strypą reikia pakeisti, kai:

• griovelių gylis yra mažesnis už tempimo narelių aukštį (kurie niekuomet neturi siekti dugno;
• kreiptuvo juostos vidinė sienelė yra nudėvėta taip, kad grandinę lenkia į šoną.

YPATINGI VEIKSMAI

Kiekviena nejtraukta šiame vadovėlyje priežiūros oparacija turi būti atlikta tik pas įrenginio pardavėją.

Operacijos atliktos neatinkamose struktūrose arba nekvalifikuotų asmenų įtraukia garantinės formos nutraukimą.

LAIKYMAS

Pabaigus kiekvieną darbo sesiją, kruopščiai išvalyti jrenginį nuo dulkių ir kitų liekanų, pataisyti arba pakeisti pažeistas dalis.

Irenginys turi būti laikomas sausoje vietoje, neat-šiauriose klimatinėse sąlygose, su strypo taisiklingai sumontuotu gaubtu.

ILGALAIKIS NENAUDOJIMAS

SVARBU

Jeigu numatomas jrenginio nenaudojimo laikas viršija 2 – 3 mėnesius, reikia atlikti kai kuriuos veiksmus išvengiant klūčių pradedant darba po ilgo laiko, arba išliekančių nuostolių varikliui.

- Sandèliavimas

Prieš padedant prietaisą:

• Nuvalykite motorinį pjūklą ir atlikite priežiūros operacijas prieš jį padedant.
• Atsukti vežlę, išmontuoti karterį bei nuimti grandinės strypą.
• Ištuštinti alyvos bakelj, pripilti maždaug 100-120 cc specifinio valiklio skysčio ir atgal uždėti kamštj.
• Atgal sumontuoti karterj, neprisukant veržlės, atsargiai leidžiant taisyklingai įstatyti du galinius kablius i tam skirtas vietas.
• Užvesti jrenginį ir palikti pagreitintą akceleruotą variklj iki kol išsieikvos visas valiklis.
• Pajungti variklj minimaliu režimu ir leisti, kad jrenginys dirbtų kol nebus išeikvotas visas bakelyje esantis degalų kiekis.
• Atvėsus įrenginiūi, nuimti žvakę.
• Žvakės angą jpilti šaukštelį alyvos (naujos) skirtą 2 fazių varikliams.
• Keletą kartų patraukti užvedamają rankenėlę taip išskirstant cilindre alyva.
• Sumontuoti žvakę stūmokliu iki užgesimo (ma-toma žvakės angoje kada stūmoklis pasiekia galutinį tašką).

- Sugrjžimas prie veiksmo

Irenginio sugražzinimas prie veikimo:

– Išimti žvakę.
- Patraukti keletą kartų užvedamają rankenėlę taip pašalinant alyvos perteklių.
- Patikrinti žvakę kaip tai aprašyta skyriuje “Žvakės kontroliavimas”
- Parengti jrenginj kaip tai nurodyta skyriuje "Pasiruošimas darbui".

9. GEDIMŲ NUSTATYMAS

KLIÜTIS TIKËTINOS PRIEŽASTYS PATAISYMAS

1) Variklis neužsiveda arba neišlieka veikmin-gas	- Netaisyklinga užvedimo procedūra- Nešvari žvakė arba tarp elektrodų netinkamas atstumas- Užkimštas oro filtras- Karbiuracijos problemos	- Laikytis instrukciju (žiūr. str. 6)- Patikrinti žvakę (žiūr.str. 8)- Purvina žvakė arba netaisiklingas atstumas tarp elektrodų (žiūr. str. 8)- Susisiekti su pardavėju
2) Variklis užsiveda, bet su maža galia	- Užkimštas oro filtras- Karbiuracijos problemos	- Purvina žvakė arba netaisiklingas atstumas tarp elektrodų (žiūr. str. 8)- Susisiekti su pardavėju
3) Variklis netaisiklingai veikia arba neturi galios	- Nešvari žvakė arba tarp elektrodų netinkamas atstumas- Karbiuracijos problemos	- Patikrinti žvakę (žiūr. str. 8)- Susisiekti su pardavėju
4) Variklis skleidžia per daug dūmų	- Neteisinga mišinio kompozicija- Arbiuracijos problemos	- Mišinio paruošimas pagal instrukcijas (žiūr. str. 5)- Susisiekti su pardavėju
5) Neprateka alyva	- Blogos kokybės alyva- Užkimštos sutepimo angelės	- Ištuštinti ir išvalyti bakelį, ir kanalus su valomuoju skysčiu, ir pakeisti alyvą- Valyti

10. AKSESUARAI

Lentelėje pateikiamas visų galimų kombinacijų tarp strypo ir grandinės aksesuarų sąrašas, su nuorodomis kiekvieno prietaiso naudojimui, pažymėtais simboliu “*”.

DÈMESIO!

Žiūrint j tai, kad ak se su aro pasirinkimas, aplikavimas ir strypo arba grandinės naudojimas yra naudotojo pilna autonomija atliekami veiksmai, tuo pačiu ir prisii-

mama atsakomybė už sudarytus nuostolius.

Dvejonių arba mažo kiekvieno strypo arba grandinės pažinimo atveju, reikia susisiekti su asmeniniu pardavėju arba su specializuotu sodininkystės centru.

Strypo ir grandinės derinių gamintojo neautorizuotas naudojimas sumažina saugumo laipsnį ir prietaiso originalias eksploatacines savybes, tai gali sugadinti prietaisą ir tapti pavojinga operatoriui bei kitiems asmenims.

Strypo ir grandinės kombinacijos

Žingsnis	STRYPAS			GRANDINĖ	Modelis
Colis	Ilgis Colis / cm	Griovelio Plotis Colis / mm	Kodas	Kodas	SPR 255 A 305	SPR 255 C A 305 C
3/8"	10" / 25 cm	0,050" / 1,27 mm	OREGON 100SDEA041	OREGON 91PX040X 91P040X
3/8"	12" / 30 cm	0,050" / 1,27 mm	OREGON 120SDEA041	OREGON 91PX045X 91P045X
1/4"	10" / 25 cm	0,050" / 1,27 mm	QIRUI AT10-50	LONGER E1-25AP060T		(###)

***

Cienījamais Pircēj,

LT • Šio naudotojo vadovo turinys ir paveikslėliai skirti tik „ST. S.p.A.“ ir yra saugomi autorių teisėmis – dokumentą atgaminti ar modifikuoti, visiškai arba iš dalies, yra draudžiama.
