BEDIENUNGSANLEITUNG APR 25 C ALPINA

DEUTSCH - Übersetzung der Originalbetriebsanleitung DE

Sehr geehrte Kundin, sehr geehrter Kunde,

Wir danken Ihnen, dass Sie unseren Produkten den Vorzug gegeben haben und wünschen Ihnen, dass Ihnen der Gebrauch Ihrer neuen Maschine Freude macht und Ihren Erwartungen vollkommen entspricht. Dieses Handbuch wurde herausgegeben, um Sie mit Ihrer Maschine vertraut zu machen und diese sicher und wirksam einsetzen zu können. Beachten Sie, dass das Handbuch ein wesentlicher Bestandteil der Maschine ist. Halten Sie es stets griff - bereit, um es jederzeit einsehen zu können, und liefern Sie es mit, sollten Sie die Maschine eines Tages an Dritte abtreten oder ausleihen.

Diese neue Maschine wurde nach den geltenden Bestimmungen entwickelt und hergestellt. Sie arbeitet sicher und zuverlässig, wenn sie unter strikter Beachtung der in diesem Handbuch enthaltenen Anweisungen verwendet wird (Bestimmungsgemäßer Gebrauch). Jede andere Verwendung oder die Nichtbeachtung der angezeigten Sicher heitsvorschriften beim Gebrauch bzw. der Anweisungen für Wartung und Reparatur werden als "unzweckmäßige Verwendung" der Maschine angesehen und haben den Verfall der Garantie und die Ablehnung jeder Verantwortung seitens des Herstellers zur Folge. Dem Benutzer selbst dadurch entstandene oder Dritten zugefügte Schäden oder Verletzungen gehen zu Lasten des Benutzers.

Falls Sie kleinere Unterschiede zwischen der Beschreibung im Handbuch und der Maschine feststellen sollten, können Sie davon ausgehen, dass die in diesem Handbuch enthaltenen Informationen auf Grund fortwährender Verbesserungen des Erzeugnisses Änderungen unterliegen, ohne dass der Hersteller die Pflicht zur Bekanntgabe oder zur Aktualisierung hat, unter der Voraussetzung, dass sich die wesentlichen Eigenschaften für Sicherheit und Betriebsweise nicht verändern. Im Zweifelsfall wenden Sie sich bitte an den Händler. Viel Spaß bei der Arbeit!

! ACHTUNG!

Diese besondere Art der Motorsäge wurde eigens für die Baumpflege entwickelt und darf daher nur von einem Facharbeiter verwendet werden, der eine sichere und sorgfältig ausgelegte Arbeits-ausrüstung benutzt. Diese Motorsäge darf nur für die Baumpflege und unter Beachtung der oben - stehenden Bedingungen benutzt werden. Normalerweise wird sie zweihändig benutzt, genau wie eine herkömmliche Motorsäge.

Einige nationale Vorschriften können ihren Einsatz beschränken.

INHALTSVERZEICHNIS

1. Kennzeichnung der wesentlichen Bauteile.... 2
2. Symbole 3
3. Sicherheitsvorschriften 4
4. Montage der Maschine 9
5. Arbeitsvorbereitung.... 10
6. Motor anlassen, benutzen und ausschalten.... 12
7. Maschineneinsatz 13
8. Wartung und Aufbewahrung.... 15
9. Störungssuche 19
10. Zubehör 19

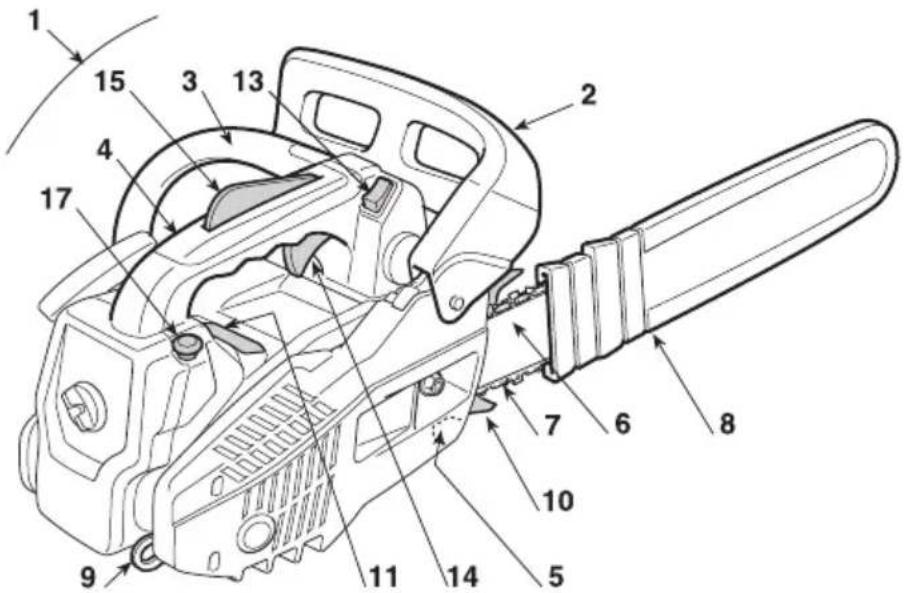

1. KENNZEICHNUNG DER WESENTLICHEN BAUTEILE

WESENTLICHE BAUTEILE

1. Motor
2. Vorderer Handschutz
3. Vorderer Handgriff
4. Hinterer Handgriff
5. Kettenhaltestift
6. Schwert
7. Kette
8. Schwertschutz
9. Riemenbefestigung
10. Krallenanschlags
11. Typenschild

STEUERUNGEN UND AUFFÜLLEN

1. Motorabstellschalter
2. Drehzahlregler
3. Verriegelung Drehzahlregler
4. Startgriff
5. Chokehebel

6. Primer

7. Verschluss Gemischtank

8. Verschluss Kettenöltank

9. Luftfilterdeckel

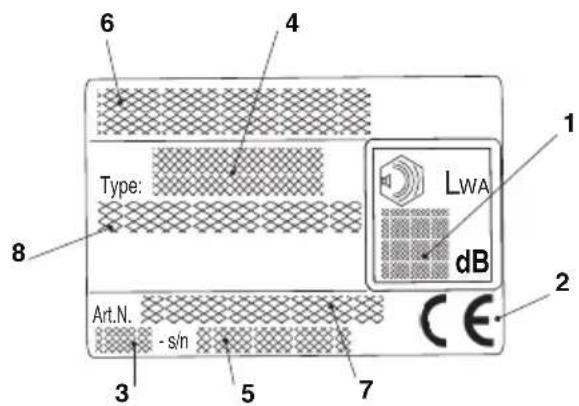

1. Schallleistungspegel
2. Konformitätszeichen
3. Herstellungsmonat / jahr
4. Maschinentyp
5. Seriennummer
6. Name und Anschrift des Herstellers
7. Artikelnummer
8. Emissionsnummer

1 LWA dB 2 4 6 Type: 8 Art.N. -s/n 3 5 7

Das Beispiel der Konformitätserklärung finden Sie auf der vorletzten Seite des Handbuchs.

Maximale Geräusch- und Vibrationswerte [1]
Gewichteter Schalldruck am Ohr des Bedieners– Messungenauigkeit	dB(A)dB(A)	913
Gemessener Schallleistungspegel– Messungenauigkeit	dB(A)dB(A)	106,53
Garantierter Schallleistungspegel dB(A 110
Gewichteter Vibrationspegel– Vorderer Handgriff– Hinterer Handgriff– Messungenauigkeit	m/sec ^2 m/sec ^2 m/sec ^2	5,67,91,5
TECHNISCHE DATEN		SPR 255A 305	SPR255CA 305 C
Motor (einzylindrisch 2-Takt) – Hubraum cm	^3	25,4 25,4
Gemisch (Benzin / Öl) % 40 = 2,5 % 40 = 2,5 %
Leistung kW 0,9 0,9
Dicke der Kette	mm	0,050” / 1,27 mm	0,050” / 1,27 mm
Leerlaufdrehzahl	^1 /min	< 3000 - 3500	< 3000 - 3500
Zulässige maximale Drehzahl ohne Belastung mit montierter Kette	^1 /min 1	1000 1	1000
Inhalt des Kraftstofftanks	cm ^3	200	200
Spezifischer Verbrauch bei maximaler Leistung	g/kWh	560	560
Inhalt Öltank	cm ^3	140	140
Zähne / Teilung des Kettenrads		6T / 3/8	8T / 1/4
Schnittlänge	mm	220 / 270	235
Gewicht (mit leerem Tank)	kg	3,2	3,2
Höchstgeschwindigkeit Kette	m/s	21	18,6

[1] ACHTUNG! Der Schwingugswert kann sich abhängig vom Einsatz und Einsatzwerkzeugen ändern und auch über dem angegebenen Wert liegen. Es besteht die Notwendigkeit, Sicherheitsmaßnahmen zum Schutz des Bedieners festzulegen, die auf einer Abschätzung der Belastung durch Schwin- gungen während der tatsächlichen Benutzungsbedingungen beruhen (hierbei sind alle Anteile des Betriebszyklus zu berücksichtigen, beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

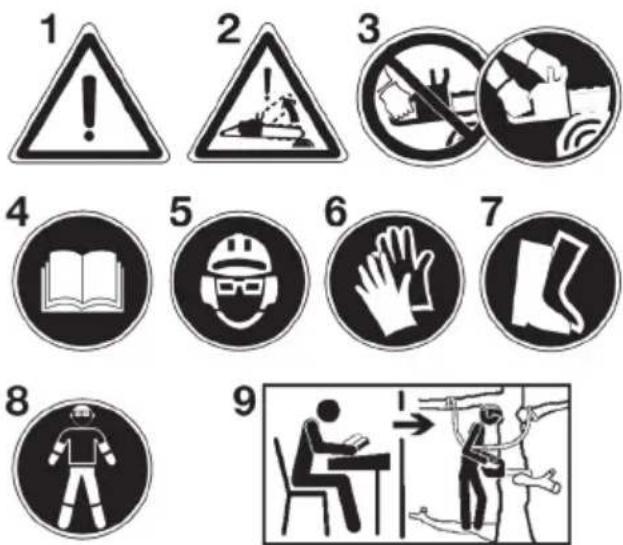

2. SYMBOLE

1) Achtung! Bitte aufmerksam durchlesen und alle Hinweise befolgen.
2) Achtung! Rückschlaggefahr.
3) Die Motorsäge mit beiden Händen greifen.
4) Vor Inbetriebnahme der Säge die Gebrauchsanleitung aufmerksam lesen.
5) Helm, Schutzbrille und Gehörschutz tragen. Wir weisen den Bediener des Geräts darauf hin, dass er bei normalen Arbeitsbedingungen täglich einer Geräuschbelastung von 85 dB (A) oder mehr ausgesetzt ist.
6) Feste Arbeitshandschuhe benutzen.
7) Stiefel oder Arbeitsschuhe mit rutschfester Sohle und Stahlkappen tragen.
8) Geeignete Schutzvorrichtungen für Füße-Beine und Hände-Arme verwenden.
9) Diese Motorsäge ist nur für Bediener geeignet, die für die Baumpflege ausgebildet sind. (siehe Gebrauchsanweisung).

BESCHREIBENDE SYMBOLE AN DER MASCHINE (falls vorhanden)

11

11) Gemischtank

15

15) Chokehebel (Starter)

• a) Start bei kaltem Motor
• b) Start bei warmem Motor
• c) Betrieb

12

12) Kettenöltank

13

13) Motorabstellschalter

• Mit dem Schalter in Position «I» startet der Motor
• Wenn man den Schalter auf «O» stellt, hält der Motor sofort an.

16

16) Kettenbremse (das Symbol (O) zeigt die Freigabe richtung der Bremse an)

17

17) Ölpumpenregler

• Wenn Sie den Bügel mit einem Schraubenzieher in Pfeilrichtung zur Position «MAX» drehen, fließt mehr Öl zur Kette;
• Wenn Sie zur Position «MIN» drehen, fließt eine geringere Menge Öl.

14

14) Vergasereinstellung

L = Gemischregelung niedrige Drehzahl
H = Gemischregelung hohe Drehzahl
T - ID LE - MIN = Leerlaufeinstellung

19

19) Primer

18

18) Laufrichtung der Kette

3. SICHERHEITSVORSCHRIFTEN

VORGESEHENER EINSATZ / NICHT VORGESEHENER EINSATZ

Diese Motorsäge darf nur von einem Facharbeiter benutzt werden und wurde entwickelt, um Baumkronen von Hochstammbäumen, Sträu -cher, Stämme oder Holzbalken zu schneiden, deren Durchmesser von der Länge des Schwerts abhängig ist. Sie darf nur zum Schneiden von Holz verwendet werden. Jede andere Art des Einsatzes ist unzulässig. AUSSERDEM DARF SIE NUR VON QUALIFIZIERTEN FACHARBEI TERN FÜR DIE BAUMPFLEGE VERWENDET WERDEN.

Während des Gebrauchs der Motorsäge muss der Arbeiter für die eigene Schutzausrüstung gemäß den Angaben des Handbuchs und den auf der Motorsäge vorhandenen Symbolen sorgen. Auch die im Handbuch enthaltenen Sicherheitsvorschriften und die Bezugnahmen für die Benutzung und die Wartung sind wesentlicher Bestandteil der Gebrauchsanweisungen. Wer mit der Motorsäge arbeitet oder ihre Wartung vornimmt, muss das Handbuch kennen. Es dürfen nur originale oder vom Hersteller genehmigte Ersatzteile verwendet werden (Schwert, Kette, Zündkerze) sowie die genehmigten und im Handbuch angegebenen Kombinationen Schwert / Kette.

Die Verantwortung für jeglichen Unfall durch einen nicht vorgesehenen Einsatz und/oder eine nicht genehmigte Änderung im Aufbau der Motorsäge liegt beim Benutzer und nicht beim Hersteller. Die Motorsäge darf nur im Freien benutzt werden.

Restrisiken

Auch wenn man die Motorsäge nach den Anweisungen verwendet, besteht immer ein Restrisiko, das nicht beseitigt werden kann. Je nach Art und Aufbau der Motorsäge bestehen folgende potenziellen Risiken:

• Kontakt mit den offenliegenden Zähnen der Kette (Schnittgefahr).
• Zugang zu der sich drehenden Kette (Schnittgefahr).
• Plötzliche und unvorhergesehene Bewegung des Schwerts (Schnittgefahr).
• Ablösen von Teilen der Kette (Schnitte / Verletzungsgefahr).
• Ablösen von Teilen des bearbeiteten Holzes.
• Einatmen von Teilchen des bearbeiteten Holzes, Emissionen des Benzinmotors
• Kontakt der Haut mit dem Kraftstoff (Benzin / Öl)

- Beeinträchtigung des Gehörs während der Arbeit, wenn man keinen Gehörschutz trägt.

A) AUSBILDUNG

1) Lesen Sie die Anweisungen aufmerksam. Machen Sie sich mit den Bedienungsteilen und dem richtigen Ge brauch der Maschine vertraut. Lernen Sie, den Motor schnell abzustellen.
2) Erlauben Sie niemals Kindern oder Personen, die nicht über die erforderlichen Kenntnisse dieser Ge brauch san weis ung verfügen, die Maschine zu benutzen. Örtliche Be stimmungen können das Mindest alter des Benutzers festlegen.
3) Die Maschine darf nicht von mehr als einer Person be nutzt werden.
4) Maschine niemals benutzen:
- Während Personen, besonders Kinder oder Tiere in der Nähe sind;
- Wenn der Benutzer müde ist oder sich nicht wohl fühlt, oder wenn er Arzneimittel oder Drogen, Alkohol oder an andere Stoffe zu sich genommen hat, die seine Auf merksamkeits- und Reaktions fähigkeit beeinträchtigen;
- Wenn der Benutzer nicht imstande ist, die Maschine mit zwei Hän den festzuhalten bzw. wenn er bei der Arbeit nicht stabil auf den Beinen das Gleichgewicht halten kann.
5) Beachten Sie, dass der Benutzer für Unfälle und Schä den verant wortlich ist, die anderen Personen oder deren Eigentum widerfahren können.

B) VORBEREITENDE MASSNAHMEN

1) Bei der Arbeit, muss der Benutzer eine geeignete Klei dung tragen, die ihn in seinen Bewegungen nicht hin dert.

• Enganliegende Schutzkleidung mit schnittfesten Schutzeinsätzen tragen.
• Schutzhelm, Handschuhe, Schutzbrille, Staub schutz maske und schnittfeste Sicher heitsschuhe mit rutschfester Sohle tragen.
• Gehörschutz tragen.
• Keine Schale, Hemden, Halsketten oder andere lose hängende Zubehöre tragen, die sich in der Maschine o der in eventuell auf dem Arbeitsplatz befindlichen Ge gen ständen verfangen könnten.
• Langes Haar zusammenbinden.

2) ACHTUNG: GEFAHR! Benzin ist hochgradig entflammbar:

• Kraftstoff in eigens zu diesem Zweck vorgesehenen, zu gelassenen Behältern aufbewahren;
  – beim Umgang mit Kraftstoffen nicht rauchen;
• Tankverschluss langsam öffnen, um den darin entstandenen Druck langsam abzubauen;

- Kraftstoff nur im Freien mit Hilfe eines Trichters nachfüllen;

- Kraftstoff ist vor dem Starten des Motors einzufüllen. Während der Motor läuft oder bei heißer Maschine darf der Tankverschluss nicht geöffnet bzw. Benzin nach gefüllt werden;

- falls Benzin übergelaufen ist, darf kein Versuch unternommen wer den, den Motor zu starten. Statt dessen ist die Maschine von der benzinverschmutzten Fläche zu entfernen. Bis das Benzin nicht vollständig verdampft ist und die Benzindämpfe nicht verflüchtigt sind, vermeiden Sie alles, was einen Brand verursachen könnte;

- jegliche Spur von eventuell auf der Maschine oder auf dem Boden verschüttetem Benzin sofort entfernen;

- Maschine nicht am Befüllungsort starten;

- der Kontakt zwischen Kraftstoff und den Kleidern ist zu vermeiden, und in einem solchen Fall, kleiden Sie sich lie ber um, bevor Sie den Motor starten;

- Tankverschluss und Verschluss des Benzinbe hälters müssen immer gut zugeschraubt sein.

3) Fehlerhafte oder beschädigte Schalldämpfer auswechseln.

4) Vor dem Gebrauch die ganze Maschine gründlich überprüfen und insbesondere:

• der Gashebel und der Sicherheitshebel müssen sich leicht bewegen lassen, nicht klemmen und wenn losgelassen, müssen sie automatisch und schnell ihre Aus gangs position wieder einnehmen;
• der Gashebel muss blockiert bleiben, solange der Sicherheitshebel nicht betätigt wird;

• der Motorabstellschalter muss von einer Position auf die andere leicht verstellbar sein;

• das Elektrokabel und vor allem das Zündkerzen kabel müssen ein wandfrei sein, um eine Funkenbildung auszuschließen und der Stecker muss vorschriftsmäßig an der Zündkerze angebracht sein;

• die Handgriffe und Schutzvorrichtungen der Maschine müssen gereinigt und abgetrocknet, und schließlich an die Maschine fest angebracht werden;
• die Kettenbremse muss voll funktionsfähig sein;
• Schwert und Ketten müssen vorschriftgemäß montiert sein;
• Die Kette muss richtig gespannt sein.
  5) Vor Arbeitsbeginn muss sichergestellt werden, dass alle Schutz - vorrichtungen richtig angebracht sind.

C) DIE MASCHINE IM EINSATZ

1) Der Verbrennungsmotor darf nicht in geschlossenen Räumen laufen, in denen sich gefährliche Kohlen mo no xyd abgase sammeln können.

Den Luftaustausch sicherstellen, wenn man in Gräben, Höhlen oder ähnlichem arbeitet.

2) Arbeiten Sie nur bei Tageslicht oder bei gutem Kunst licht.

3) Eine sichere und stabile Position bei der Arbeit am Boden einnehmen:

- vermeiden Sie so gut wie möglich den Einsatz der Ma schi ne auf nassem oder rutschigem Boden oder jedenfalls auf unebenen oder steilen Böden, wenn für den Be nutzer bei der Arbeit keine ausreichende Stabilität ge währleistet ist;

- vermeiden Sie Treppen und unstabile Plattformen;

- arbeiten Sie nicht mit der Maschine über Schulterhöhe;

- rennen Sie nicht, gehen Sie immer vorsichtig voran und achten Sie auf die Bodenunebenheiten und auf die Anwesenheit eventueller Hindernisse.

- Arbeiten Sie nicht allein, oder an entlegenen Orten, um Erste Hilfe bei eventuellen Unfällen schnell anfordern zu können.

4) Beim Anlassen des Motors die Maschine fest drücken:

- den Motor erst mindestens 3 Meter vom Befüllungsort entfernt starten;

- versichern Sie sich, dass sich in Maschinen reichweite keine anderen Personen befinden;

- Schalldämpfer und demnach auch die Abgase nie ge gen entflamm bare Stoffe richten:

- achten Sie auf das mögliche Herausschleudern von Material auf Grund der Kettenbewegung, vor allem wenn die Kette auf Hindernisse oder Fremdkörper trifft.

5) Ändern Sie nicht die Grundeinstellung des Motors oder überdrehen Sie ihn nicht.

6) Die Maschine darf keinen übermäßigen Kräften ausgesetzt werden, und kleine Maschinen dürfen nicht für schwe re Arbeiten verwendet werden. Die Verwendung ei ner geeigneten Maschine vermindert die Risiken und verbessert die Qualität der Arbeit.

7) Sicherstellen, dass sich die Kette nicht bewegt solange der Motor leer läuft, und dass nach Betätigung des Gas hebels der Motor dann auch schnell wieder auf den Leer lauf gebracht wird.

8) Achten Sie darauf, dass der Schwert nicht gegen Fremd körper hart aufprallt und auf das eventuell durch die Reibung der Kette herumfliegende Material.

9) Der Motor ist abzustellen:

- wenn Sie die Maschine unbewacht lassen.

- bevor Sie nachtanken.

10) Schalten Sie den Motor ab und ziehen Sie das Kerzenkabel heraus:

• bevor Sie die Maschine überprüfen, reinigen oder Ar beiten an ihr durchführen;
• nachdem ein Fremdkörper getroffen wurde. Prüfen Sie, ob an der Maschine Schäden entstanden sind, und führen Sie die erforder -lichen Reparaturen aus, ehe Sie die Maschine wieder benutzen;
• wenn die Maschine auf anormale Weise zu vibrieren beginnt (Sofort die Ursachen der Vibrationen ausfindig ma chen und die notwendigen Untersuchungen in ei nem Fachbetrieb durchführen lassen).
• wenn die Maschine nicht benutzt wird.

11) Vermeiden Sie es, sich dem von der Kette während des Schneidens erzeugten Staub und den Sägespänen auszusetzen.

D) WARTUNG UND LAGERUNG

1) Sorgen Sie dafür, dass alle Muttern, und Schrauben fest angezogen sind, um sicher zu sein, dass das Gerät im mer unter guten Bedingungen arbeitet. Eine regelmäßige Wartung ist unentbehrlich für die Sicherheit und die Einhaltung der Leistungsfähigkeit.
2) Bewahren Sie die Maschine mit Benzin im Tank niemals innerhalb eines Raumes auf, in dem Benzindämpfe mit offenem Feuer, einer heißen Quelle oder Funken in Be rüh rung kommen könnten.
3) Lassen Sie den Motor abkühlen, bevor Sie die Ma schi ne in einem Raum abstellen.
4) Um die Brandgefahr zu vermindern, ist der Motor, der Ab gasschalldämpfer und der Lagerort für die Kraftstoffe stets frei von Sä - gespänen, Zweigresten, Blättern oder ü ber flüss igem Fett zu halten; Behälter mit Schneidresten nie mals innerhalb eines Raumes lassen.
5) Falls der Tank zu entleeren ist, muss dies im Freien er fol gen und bei kaltem Motor.
6) Tragen Sie bei jedem Eingriff auf der Schneid vor richtung Handschuhe.
7) Achten Sie immer darauf, dass die Kette gut ge schliffen ist. Alle an der Kette durchzuführenden Arbeiten setzen fachgerechte Kompetenzen und den Einsatz spezieller Werkzeuge voraus; aus Sicherheitsgründen sich mit dem Händler in Verbindung setzen.
8) Verwenden Sie, aus Sicherheitsgründen, nie die Ma schine mit abgenutzten oder beschädigten Teilen. Die beschädigten Teile müssen ersetzt und dürfen niemals repariert werden. Nur Original-Ersatzteile verwenden. Nicht gleichwertige Ersatzteile können die Ma schine beschädigen und Ihre Sicherheit gefährden.
9) Vergewissern Sie sich vor dem Wegräumen der Ma schine, dass Sie für die Wartung verwendete Schrauben schlüssel oder Werkzeuge entfernt haben.
10) Maschine nicht in Kinderreichweite aufbewahren!

E) TRANSPORT UND HANDHABUNG

1) Folgende Hinweise müssen bei Transport und Hand ha bung der Maschine beachtet werden:
- Motor ausschalten; abwarten bis die Kette vollständig stillsteht, Zündkerzenstecker abtrennen;
- den Schwertschutz anbringen;
- Maschine ausschließlich an den Handgriffen aufheben und den Schwert in die der Laufrichtung entgegengesetzte Richtung positionieren;
2) Sollte der Transport der Maschine mit einem Kraftfahr zeug erfolgen, so muss sie so aufgestellt werden, dass sie keine Gefahr darstellt und auch gut befestigt werden, um das Umkippen mit nachfolgender Schadenentstehung und Kraftstoffauslauf zu verhindern.

F) RESTRISIKEN

• Halten Sie bei laufender Säge alle Körperteile von der Sägekette fern. Vergewissern Sie sich vor dem Starten der Säge, dass die Sägekette nichts berührt. Beim Arbeiten mit einer Ket-tensäge kann ein Moment der Unachtsamkeit dazu führen, dass Bekleidung oder Körperteile von der Sägekette erfasst werden.
• Bei der Arbeit mit beiden Händen, muss die rechte Hand immer den hinteren Griff und die linke Hand den vorderen Griff festhalten. Das Festhalten der Kettensäge in umgekehrter Arbeitshaltung erhöht das Risiko von Verletzungen und darf nicht angewendet werden.
• Tragen Sie Schutzbrille- und Gehörschutz. Weitere Schutzaus rüstung für Kopf, Hände, Beine und Füße wird empfohlen. Passende Schutzkleidung mindert die Verletzungsgefahr durch um herfliegendes Spanmaterial und zufälliges Berühren der Sägekette.
• Rechnen Sie beim Schneiden eines unter Spannung stehen den Astes damit, dass dieser zurückfedert. Wenn die Spannung in den Holzfasern freikommt, kann der gespannte Ast die Bedien - person treffen und/oder die Kettensäge der Kontrolle entreißen.
• Seien Sie besonders vorsichtig beim Schneiden von Unter holz und jungen Bäumen. Das dünne Material kann sich in

der Sägekette verfangen und auf Sie schlagen oder Sie aus dem Gleichgewicht bringen.

• Tragen Sie die Kettensäge am vorderen Griff im ausgeschalteten Zustand, die Sägekette von Ihrem Körper abgewandt. Bei Transport oder Aufbewahrung der Kettensäge stets die Schutz abdeckung aufziehen. Sorgfältiger Umgang mit der Ketten säge verringert die Wahrscheinlichkeit einer versehentlichen Berührung mit der laufenden Sägekette.
• Befolgen Sie Anweisungen für die Schmierung, die Kettenspannung und das Wechseln von Zubehör. Eine unsachgemäß gespannte oder geschmierte Kette kann entweder reißen oder das Rückschlagrisiko erhöhen.
• Halten Sie Griffe trocken, sauber und frei von Öl und Fett. Fettige, ölige Griffe sind rutschig und führen zum Verlust der Kontrolle.
• Das Anlassersystem dieser Maschine generiert ein relativ schwaches Magnetfeld, wobei aber trotzdem nicht ausgeschlossen werden kann, dass Funktionsstörungen bei aktiven oder passiven Implantaten des Bedieners auftreten können, mit dementsprechend schweren Gesundheitsrisiken. Trägern dieser medizinischen Vorrichtungen wird daher dringend empfohlen, einen Arzt oder den Hersteller der Vorrichtungen zu befragen, bevor die Maschine verwendet wird.

G) URSACHEN UND VERMEIDUNG EINES RÜCKSCHLAGS:

In Situationen, in denen man ausrutschen könnte (nasser Boden oder Schnee) und auf unebenem oder mit Pflanzen bedecktem Gelände besonders vorsichtig sein. Auf versteckte Hindernisse achten wie geschnittene Baumstämme, Wurzeln, Steine, Löcher und Gräben, um nicht zu stolpern. Besonders vorsichtig sein, wenn man an Hängen oder auf unebenen Böden arbeitet. Die Motorsäge nie mit einer Hand verwenden. Mit nur einer Hand ist es schwieriger, den Rückschlag zu kontrollieren und zu verhindern, dass das Schwert oder die Kette an einem Ast oder Stamm entlang rutschen oder abspringen.

Rückschlag kann auftreten, wenn die Spitze der Führungsschiene einen Gegenstand berührt oder wenn das Holz sich biegt und die Sägekette im Schnitt festklemmt.

Eine Berührung mit der Schienenspitze kann in manchen Fällen zu einer unerwarteten nach hinten gerichteten Reaktion führen, bei der die Führungsschiene nach oben und in Richtung der Be dienperson geschlagen wird.

Das Verklemmen der Sägekette an der Oberkante der Führungsschiene kann die Schiene heftig in Bedienerrichtung zurückstoßen. Jeder dieser Reaktionen kann dazu führen, dass Sie die Kontrolle über die Säge verlieren und sich möglicherweise schwer verletzen. Verlassen Sie sich nicht ausschließlich auf die in der Kettensäge eingebauten Sicherheitseinrichtungen. Als Benutzer einer Kettensäge sollten Sie verschiedene Maßnahmen ergreifen, um unfall- und verletzungsfrei arbeiten zu können.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vor sichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden:

• Halten sie die Säge mit Daumen und Fingern um die Griffe fest und nehmen Sie mit Ihrem Körper und den Armen eine Position ein, die es Ihnen ermöglicht, den Rückschlagkräften zu widerstehen.. Wenn geeignete Maßnahmen getroffen werden, kann die Bedienperson die Rück schlagkräfte beherrschen. Niemals die Kettensäge loslassen.
• Vermeiden Sie eine abnormale Körperhaltung und sägen Sie nicht über Schulterhöhe. Dadurch wird ein unbeabsichtigtes Berühren mit der Schienenspitze vermieden und eine bessere Kontrolle der Kettensäge in unerwarteten Situationen ermöglicht.
• Verwenden Sie stets vom Hersteller vorgeschriebene Ersatz schienen und Sägeketten. Falsche Ersatzschienen und Sägeketten können zum Reißen der Kette und/oder zu Rück schlag führen.

- Halten Sie sich an die Anweisungen des Herstellers für das Schär fen und die Wartung der Sägekette. Zu niedrige Tiefen begrenzer erhöhen die Neigung zum Rückschlag.

H) VERWENDUNGSTECHNIKEN DER MOTORSÄGE

Es sind immer die Sicherheitshinweise zu beachten, und die beste Schnitttechnik für die auszuführende Arbeit gemäß der Angaben und der Beispiele in den Bedienungs anleitungen anzuwenden.

J) EMPFEHLUNGEN FÜR ANFÄNGER

Bevor das erste Mal ein Baum gefällt oder entastet wird, sollten Sie:

• eine besondere Schulung zur Verwendung dieser Werkzeugart besucht haben;
• die Sicherheitshinweise und Anweisungen des vorliegenden Hand buchs aufmerksam gelesen haben;
• an einem Baumstumpf oder einem Stamm auf Böcken üben, um das Gefühl für die Maschine und die geeigneten Schnittechniken zu erlangen.

K) WIE IST DAS HANDBUCH ZU LESEN

Im Text des vorliegenden Handbuchs sind einige be son ders wichtige Abschnitte unterschiedlich gekennzeichnet, wobei die Bedeutung solcher Kennzeichnungen wie folgt zu verstehen ist:

HINWEIS

oder

WICHTIG

WICHTIG Liefert erläuternde Hinweise o der andere Angaben über bereits an früherer Stelle ge machte Aussagen, mit der Absicht, die Maschine nicht zu beschädigen oder Schäden zu vermeiden.

ACHTUNG!

Im Falle der Nichtbeachtung besteht

die Möglichkeit, sich selbst oder Dritte zu verletzen.

GEFAHR!

Im Falle der Nichtbeachtung be steht

die Möglichkeit, sich selbst oder Dritte schwer zu verletzen, mit Todesgefahr.

3.1 ARBEIT MIT DEN MOTORSÄGEN FÜR DIE BAUMPFLEGE MIT EINEM SEIL UND GURTWERK

In diesem Kapitel sind die Arbeitsverfahren beschrieben, um die Verletzungsgefahr mit Motorsägen für die Baumpflege zu reduzieren, wenn man mit Hilfe eines Seils oder von Gurtwerk in der Höhe arbeitet. Auch wenn es als Grundbeschreibung für Leitlinien oder Ausbildungs handbücher dienen kann, sollte es nicht als Ersatz einer formalen Ausbildung angesehen werden. Die in diesem Anhang aufgeführten Richtlinien sind nur Good-Practice-Beispiele. Die nationalen Gesetze und Regeln sollten immer eingehalten werden.

Allgemeine Anforderungen für die Arbeit in der Höhe

Die Bediener von Motorsägen für die Baumpflege, die mit Hilfe eines Seils oder von Gurtwerk in der Höhe arbeiten, sollten bei der Arbeit nie alleine sein. Sie sollten von einem Arbeiter am Boden unterstützt werden, der über die geeigneten Notverfahren ausgebildet ist.

Die Bediener von Motorsägen für den Baumschnitt sollten für diese Arbeit allgemein über sichere Klettertechniken und Arbeitspositionen ausgebildet sein und über Gurtwerk, Seile, Flachriemen mit Schlingen an den Enden, Karabinerhaken und andere Ausrüstungen verfügen, um sich und die Motorsäge festzuhalten und sichere Arbeitspositio - nen einzunehmen.

Vorbereitung vor der Benutzung der Motorsäge auf einem Baum

Die Motorsäge sollte vom Arbeiter am Boden kontrolliert, aufgetankt, gestartet und vorgewärmt werden, dann ist sie auszuschalten, bevor sie dem Benutzer auf dem Baum ge reicht wird.

Die Motorsäge sollte mit einem für die Ver

bindung geeigneten Flachriemen am Gurtwerk

des Benutzers befestigt werden.

a) den Flachriemen an der Anhängevorrichtung auf der Rückseite der Motorsäge befestigen (A);
b) die geeigneten Karabinerhaken bereit halten, mit denen die Motorsäge indirekt (d.h. mittels Flachriemen) und direkt (d.h. an der Anhängevorrichtung der Motorsäge) mit dem Gurtwerk des Bedieners verbunden werden kann;
c) sich vergewissern, dass die Motorsäge auf sichere Weise verbunden ist, wenn sie dem Benutzer gereicht wird;
d) sicherstellen, dass die Motorsäge am Gurtwerk befestigt ist, bevor man sie von der Hebevorrichtung nimmt.

Die Möglichkeit, die Motorsäge direkt am Gurtwerk zu befestigen, reduziert das Risiko von Schäden an der Ausrüstung während der Be wegungen um den Baum herum. Die Motorsäge immer ausschalten, wenn sie direkt am Gurtwerk befestigt ist. Die Motorsäge sollte mit den empfohlenen Anhängevorrichtungen am Gurtwerk verbunden werden.

Diese können sich im Mittelpunkt (vorne oder hinten) oder an den Seiten befinden.

Wenn möglich die Motorsäge mit dem hinteren Mittelpunkt verbinden, um zu ver hindern, dass sie die Kletterseile behindert und damit ihr Gewicht zentral liegt, an der Basis der Wirbelsäule des Bedieners.

Während der Versetzung einer Motorsäge von einer Anhängevorrichtung zur anderen sollten die Bediener sicherstellen, dass sie

in der neuen Position befestigt ist, bevor sie vom vorherigen Anhän- gepunkt abgelöst wird.

Verwendung einer Motorsäge auf einem Baum

Eine Analyse der Unfälle mit diesen Motorsägen während der Baumpflegearbeiten zeigt, dass die Hauptunfallursache der nicht bestimmungsgemäße Gebrauch der Motorsäge mit nur einer Hand ist. Bei den meisten Unfällen versuchen die Bediener nicht, eine sichere Arbeitsposition einzunehmen, die es ihnen gestattet, die Motorsäge mit beiden Händen zu greifen.

Dies führt zu einer erhöhten Verletzungsgefahr, denn:

• bei einem Rückschlag hat man die Motorsäge nicht fest im Griff,
• es fehlt die Kontrolle über die Motorsäge, wodurch die Möglichkeit des Kontakts mit den Kletterseilen und mit dem Körper des Bedieners sich erhöht (vor allem mit dem linken Arm und der linken Hand,
• man verliert die Kontrolle aufgrund der nicht sicheren Arbeitsposition, was zu einem Kontakt mit der Motorsäge führen kann (unbezinsichtigte Bewegung während die Motorsäge läuft).

Sichere Arbeitsposition für einen beidhändigen Gebrauch

Um es den Bedienern zu ermöglichen, die Motorsäge mit beiden Händen zu greifen, sollten sie als allgemeine Regel auf eine sichere Arbeitsposition achten, wenn sie die Motorsäge in Betrieb nehmen:

• in Hüfthöhe, wenn sie waagerechte Schnitte durchführen,
• in Höhe des Solarplexus, wenn sie senkrechte Schnitte durchführen,

Wenn der Bediener nahe bei den senkrechten Stämmen arbeitet, mit niedrigen Abdrängkräften auf die Arbeitsposition, kann eine gute

Stütze notwendig sein, um eine sichere Arbeitsposition beizubehalten.

Wenn die Bediener sich jedoch vom Stamm entfernen, müssen sie versuchen, die wachsenden Abdrängkräfte zu annullieren oder zu neutralisieren, beispielsweise indem sie die Richtung des Hauptseils mit Hilfe eines zusätzlichen Verankerungspunkts ändern oder einen einstellbaren Flachriemen direkt am Gurtwerk an einem zusätzlichen Verankerungspunkt verwenden.

Das Erreichen eines festen Halts in der Arbeitsposition kann durch die Verwendung eines Bügels erleichtert werden, der vorübergehend durch eine Schlinge geschaffen wird, in die man den Fuß stellt.

Anlassen der Motorsäge auf einem Baum

Beim Anlassen der Motorsäge auf einem Baum sollte der Bediener:

a) vor dem Anlassen die Kettenbremse betätigen,
b) die Motorsäge vor dem Anlassen entweder auf der linken oder auf der rechten Seite des Körpers halten, d.h.:

1) auf der linken Seite die Motorsäge mit der linken Hand auf dem vorderen Griff und vom Körper weg halten, während man das Startseil mit der rechten Hand zieht oder
2) auf der rechten Seite die Motorsäge mit der rechten Hand auf einem der beiden Griffe und vom Körper weg halten, während man das Startseil mit der linken Hand zieht.

Die Kettenbremse sollte immer betätigt werden, bevor man die lau - fende Motorsäge am Flachriemen hängen lässt. Vor der Durchführung kritischer Schnitte sollten die Bediener immer überprüfen, ob die Motorsäge ausreichend Kraftstoff enthält.

Verwendung der Motorsäge mit nur einer Hand

Die Motorsägen für die Baumpflege sollten von den Bedienern nicht mit nur einer Hand benutzt werden, wenn diese sich in einer nicht

stabilen Arbeitsposition befinden oder die Motorsäge anstatt einer Handsäge für den Schnitt von dünnen Zweigen am Ende der Äste verwenden.

Die Motorsägen für die Baum - pflege sollten nur mit einer Hand benutzt werden, wenn:

• die Bediener nicht eine Arbeitsposition einhalten können, die ihnen die beidhändige Verwendung gestattet und

- die Bediener ihre Arbeitsposition mit nur einer Hand einhalten müssen und die Motorsäge voll ausgestreckt, senkrecht zum Körper des Bedieners und von diesem weggehalten verwendet wird.

Die Bediener sollten:

• nie mit dem Rückschlagbereich am Ende des Schwerts der Motorsäge schneiden;
• nie Stücke "schneiden und festhalten" bzw.
• nie versuchen, Stücke zu greifen wenn sie herunterfallen.

Befreiung einer eingeklemmten Motorsäge

Wenn die Motorsäge während des Schnitts eingeklemmt wird, sollten die Bediener:

• die Motorsäge abstellen und auf sichere Weise an der Seite des Asts befestigen, der vom Stamm zum Schnitt geht, oder an einem Seil der Ausrüstung;
• die Motorsäge zur Seite des Einschnitts ziehen, während sie den Ast ggf. anheben;
• falls erforderlich eine Handsäge oder eine zweite Motorsäge verwenden, um die eingeklemmte Motorsäge freizugeben, indem sie einen Schnitt von mindestens 30 cm um die eingeklemmte Motorsäge herum machen.

Falls eine Handsäge oder eine Motorsäge verwendet wird, um die eingeklemmte Motorsäge freizugeben, sollten die Schnitte zur Spitze des Asts zu gemacht werden (d.h. zwischen der eingeklemmten Motorsäge und der Astspitze und nicht zwischen dem Stamm und der eingeklemmten Motorsäge), um zu vermeiden, dass die Motorsäge mit dem geschnittenen Astteil mitgezogen und die Situation noch schwieriger wird.

4. MONTAGE DER MASCHINE

WICHTIG

Die Maschine wird mit de mon-

tiertem Schwert und Kette sowie mit leeren Gemisch- und Öltanks geliefert.

ACHTUNG!

Das Auspacken und die Montage müssen auf einer ebenen und stabilen Oberfläche erfolgen. Es muss genügend Platz zur Bewegung der Maschine und der Verpackung sowie die geeigneten Werkzeuge zur Verfügung ste hen. Die Entsorgung der Verpackung muss gemäß der örtlichen Vorschriften erfolgen.

ACHTUNG!

Tragen Sie immer feste Arbeits handschuhe, um den Schwert und die Ket te zu behandeln. Arbeiten Sie bei der Montage des Schwerts und der Kette mit höchster Sorgfalt, um die Sicherheit und Effizienz der Maschine nicht zu beeinträchtigen; wenden Sie sich im Zweifelsfall an Ihren Händler.

Vergewissern Sie sich vor der Montage des Schwerts, dass die Kettenbremse nicht betätigt ist; die Ket tenbremse ist frei gegeben, wenn der vordere Hand schutz vollständig nach hinten, in Richtung Motor ge häuse, gezogen ist.

ACHTUNG!

Alle Eingriffe bei ausgesch altetem Motor durchführen.

- Die Kette um das Kettenrad und entlang der Schwertführungen montieren, dabei auf die Laufrichtung (Abb. 4) achten; wenn die Schwert spitze mit einem Umlenkstern ausgerüstet ist, muss darauf geachtet werden, dass die Zugg lieder der Kette kor rekt in den Aussparungen des Umlenksterns sitzen.

- Das Gehäuse wieder montieren, ohne die Mutter anzuziehen, und dabei darauf achten, die beiden hinteren Befestigungen korrekt in ihre Sitze einzufügen.

- Prüfen Sie, dass der Stift des Kettenspanners (3) der Kupplungsabdeckung korrekt in der entsprechenden Bohrung des Schwerts sitzt; andernfalls mit einem Schraubendreher die Schraube (5) des Kettenspanners drehen, bis der Stift vollständig sitzt (Abb. 5).

- Die Schrauben des Kettenspanners (4) so weit drehen, bis die Kette korrekt gespannt ist (Abb. 5).

- Das Schwert anheben und die Muttern des Gehäuses mit dem mitgelieferten Schraubenschlüssel festziehen (Abb. 6).

- Kontrolle der kettenspannung

Die Spannung der Kette prüfen. Die Spannung ist richtig, wenn sich die Zugglieder beim Anheben der Kette in der Mitte des Schwerts nicht aus der Führung lösen (Abb. 7).

1. MONTAGE DES KRALLENANSCHLAGS (falls nicht schon werkseitig montiert)

- Die Mutter (1) lösen und das Kupplungsgehäuse (2) entfernen.

2. MONTAGE DES SCHWERTS UND DER KETTE

• Die Mutter abschrauben, und das Kupplungsgehäuse entfernen, um auf das Kettenrad und den Sitz des Schwerts zuzugreifen (Abb. 2).
• Das Distanzstück aus Kunststoff (1) entfernen; dieser Abstandshalter dient nur zum Transport der verpackten Maschine und wird nicht mehr benötigt (Abb. 2).
• Das Schwert (2) montieren, indem man die Stiftschraube in die Nut einsetzt und das Schwert in Richtung Rückseite des Maschinengehäuses drückt (Abb. 3).

5. ARBEITSVORBEREITUNG

1. GEMISCHZUBEREITUNG

Diese Maschine ist mit einem Zweitaktmotor ausgestattet, der mit einem Benzin-Öl-Gemisch betrieben wird.

WICHTIG

allein beschädigt den Garantie zur Folge.

Die Verwendung von Benzin

Motor und hat den Verfall der

WICHTIG

Verwenden Sie nur hochwertiges

Benzin und Schmieröl, um die Gesamt leistungen und die Standzeit der mechanischen Teile auch langfristig sicherzustellen.

- Benzineigenschaften

Nur bleifreies Benzin (grünes Benzin) mit einer Ok tan zahl unter 90 NO verwenden.

WICHTIG

Bleifreies Benzin neigt dazu, im

Behälter Ablagerungen zu bilden, wenn es über 2 Monate aufbewahrt wird. Verwenden Sie stets frisches Benzin!

- Öleigenschaften

Verwenden Sie nur hochwertige, für Zweitakt motoren spezifische Kunstöle.

Bei Ihrem Händler sind speziell für solche Motoren ent wickelte Öle erhältlich, die hohe Leistungen ge währleisten können.

Die Verwendung solcher Öle ermöglicht eine 2,5%-ige Gemischzusammensetzung, d.h. bestehend aus 1 Teil Öl für jeweils 40 Teile Benzin.

• Gemischzubereitung und -aufbewahrung

GEFAHR!

Benzin und Gemisch sind entflammbar!

• Benzin und Gemisch ausschließlich in eigens für Kraftstoffe zugelassenen Behältern aufbewahren, und zwar an einem sicheren Ort, fern von Wärme quellen und offenen Flam men.
• Die Behälter niemals in Kinderreichweite aufbewahren.
• Rauchen Sie während der Gemi schzuber eit ung nicht und versuchen Sie die Benzin dämpfe nicht einzuatmen.

Die Tabelle zeigt die, je nach eingesetztem Öl be nö tigten Benzin- und Ölmengen für die Gemi schz über eitung.

Benzin	Synthetisches Öl 2-Takt
Liter	Liter	cm^3
1	0.025	25
2	0.050	50
3	0.075	75
5	0.125	125
10	0.250	250

Für die Gemischzubereitung:

• in einen zugelassenen Kanister ca. die Hälfte der angegebenen Benzinmenge geben.
• Das ganze Öl dazugeben, so wie in der Tabelle vorgeschrieben.
  – Schließlich auch das restliche Benzin.
• Den Behälter verschließen und energisch schütteln.

WICHTIG

Das Gemisch ist einem ständigen

Alterungsprozess ausgesetzt. Bereiten Sie nicht zu große Mengen davon vor, um Ablager ungen zu vermeiden.

WICHTIG

Gemisch- und Benzinbehälter

immer schön getrennt und identifizierbar aufbewahren, um eine Verwechslungsgefahr bei der Benutzung auszuschließen.

WICHTIG

Reinigen Sie regelmäßig die

Benzin- und Gemischbehälter, um eventuelle A bla gerun gen zu entfernen.

WICHTIG

Im Falle unzureichender Mi-

schung erhöht sich das Risiko eines vorzeitigen Kolbenfraßes aufgrund eines zu armen Gemischs. Die Garantie verliert auch dann ihre Gültigkeit, wenn die Anweisungen zur Mischung des Kraftstoffs usw. aus diesem Handbuch nicht befolgt werden.

NACHFÜLLEN VON KRAFTSTOFF

ACHTUNG!

Das Benzin und die Benzin-

dämpfe sind hochentzündlich. VERBRENNUNGS-UND BRANDGEFAHR.

ACHTUNG!

Den Verschluss des Tanks

stets vorsichtig öffnen, da sich darin gegebenenfalls Druck gebildet hat.

GEFAHR!

• Nicht rauchen während man tankt und die Benzindämpfe nicht einatmen.
• Den Kraftstoff einfüllen, bevor man den Motor startet.
• Sicherstellen, den Verschluss des Tanks nach dem Auffüllen wieder korrekt zu schließen.
• Den Tankverschluss nie abnehmen oder Kraft stoff nachfüllen wenn der Motor läuft oder noch

warm ist.

• Sicherstellen, dass keine Verluste auftreten.
• Den Motor in angemessener Entfernung vom Tankplatz starten.

Vor dem Nachfüllen:

• Gemischbehälter gut schütteln.
• Maschine auf einer ebenen Fläche, in stabiler Po si tion mit nach oben gerichtetem Tank ver schluss aufstellen.
• Tankverschluss und umliegenden Bereich reinigen, damit beim Nachfüllen kein Schmutz in den Tank gerät.
• Verschluss vorsichtig öffnen, um den Druck langsam abzulassen. Immer mit einem Trichter nachfüllen, und den Tank nicht bis zum Rand füllen.

ACHTUNG!

Den Behälter immer sehr gut

verschließen.

ACHTUNG!

Sofort alle eventuell auf der

Maschine oder auf dem Boden verschütteten Ge - mischrückstände entfernen und den Motor solange nicht anlassen, bis sich alle Benzin dämpfe verflüchtigt haben.

3. KETTENSCHMIERMITTEL

WICHTIG

Es darf nur spezielles Ketten-

säge nöl oder Kettensägen- Haftöl für die Ketten- schmierung verwendet werden. Es darf kein verunrei - nigtes Öl verwendet werden, um eine Ver stopfung des Filters im Tank und eine unwiederbringliche Beschädigung der Ölpumpe zu vermeiden.

WICHTIG

Spezifisches Öl zur Ketten-

schmie rung ist biologisch abbaubar. Die Verwendung von Mineralöl oder Motoröl schadet der Umwelt.

Die Verwendung hochwertigen Öls ist entscheidend, um eine wirksame Schmierung der Schneide organe zu erreichen; gebrauchtes oder minderwertiges Öl beein - trächtigt die Schmierung und verkürzt die Lebensdauer der Kette und des Schwerts.

Es wird empfohlen den Öltank bei jeder Kraftstoffbefüllung (mittels eines Trichters) voll zu füllen. Da die Kapazität des Öltanks so ausgelegt ist, dass der Kraft - stoff vor dem Öl zu Ende geht, wird gewährleistet, dass die Maschine nicht ohne Schmiermittel betrieben wird.

4. MASCHINENÜBERPRÜFUNG

Bevor Sie mit der Arbeit starten, muss folgendes geprüft werden:

• die korrekte Funktionsweise der Kupplung überprüfen (wenn sie im Leerlauf ist darf die Kette sich nicht bewegen);
• die Motorsäge täglich bzw. immer vor dem Gebrauch, nach einem Fall oder einer anderen Art von Aufprall kontrollieren, um Schäden oder wichtige Defekte festzustellen;

• Gemisch und Öl einfüllen, indem man die entsprechenden Tanks füllt;

• dass an der Maschine und am Schwert alle Schrau ben angezogen sind;

• dass die Kette scharf und nicht beschädigt sind;
• dass der Luftfilter sauber ist;
• dass die Handgriffe und die Schutzeinrichtungen der Maschine sauber und trocken, korrekt montiert und fest an der Maschine befestigt sind;
• dass die Handgriffe richtig befestigt sind;
• dass die Kettenbremse richtig funktioniert;
  – Die Spannung der Kette prüfen.

5. KONTROLLE DER KETTENSPANNUNG

ACHTUNG!

Alle Eingriffe bei ausgeschal-

tetem Motor durchführen.

Die Spannung ist richtig, wenn sich die Zugglieder beim Anheben der Kette in der Mitte des Schwerts nicht aus der Führung lösen (Abb. 7).

• Die Mutter des Gehäuses mit dem mitgelieferten Schraubenschlüssel lockern (Abb. 4).
• Die Schrauben des Kettenspanners (4) so weit drehen, bis die Kette korrekt gespannt ist (Abb. 4).
• Das Schwert anheben und die Muttern des Gehäuses mit dem mitgelieferten Schraubenschlüssel festziehen (Abb. 5).

6. KETTENBREMSENÜBERPRÜFUNG

Diese Maschine ist mit einem Sicherheitsbremssystem ausgestattet.

Die Kettenbremse ist eine Vorrichtung, die entwickelt wurde, um die Bewegung der Kette unverzüglich anzuhalten, wenn diese einen Rückschlag erfährt. Normalerweise wird die Bremse automatisch durch die Trägheitskraft aktiviert. Sie kann auch von Hand aktiviert werden, indem man den Bremshebel (linker Schutz) nach unten, zur Vorderseite hin drückt.

Diese Bremse kann auch von Hand betätigt werden, in dem der vordere Handschutz nach vorne gedrückt wird. Um die Bremse zu lösen, muss der vordere Handschutz in Richtung des Handgriffs gezogen werden, bis das Ausrasten festgestellt wird.

Zur Kontrolle der Bremsenwirkung muss:

• Den Motor anlassen und den Griff mit beiden Händen festhalten
• Den Gashebel betätigen, um die Kette in Bewegung zu halten, dann den Bremshebel mit dem linken Handrücken nach vorne drücken; die Kette muss sofort stehen bleiben.
• Wenn die Kette stehenbleibt, sofort den Gashebel loslassen.
  – Die Bremse loslassen.

ACHTUNG!

Die Maschine darf nicht ver-

wendet werden, wenn die Kettenbremse nicht richtig funktioniert. Setzen Sie sich mit Ihrem Händler für die erforderlichen Kontrollen in Verbindung.

6. MOTOR ANLASSEN, BENUTZEN UND AUSSCHALTEN

ANLASSEN DES MOTORS

ACHTUNG!

Der Motor darf erst angelassen werden, wenn er mindestens 3 m vom Kraftstoff-Befüllungsort entfernt ist.

Vor dem Starten des Motors:

• Maschine stabil auf dem Boden aufstellen.
• Den Schwertschutz entfernen.
• Sicherstellen, dass der Schwert nicht den Boden oder sonstige Gegenstände berührt.

- Kaltstart

HINWEIS

Unter Kaltstart versteht sich das Anlassen nach mindestens 5 Min. von der Motorausschaltung oder nach der Kraftstoff nach füllung. Um den Motor anzulassen (Abb. 8):

1. Sicherstellen, dass die Kettenbremse betätigt ist (vorderer Handschutz ganz nach vorne gedrückt).
2. Den Schalter (1) in die Stellung «START» bewegen.
3. Starter betätigen, dazu den Handgriff (2) bis zum Anschlag ziehen.
4. Den Primerknopf (3) 3 - 4 Mal drücken, um die Ge - mischanreicherung für das Anlassen zu erreichen.
5. Die Maschine mit einer Hand auf dem Griff fest auf den Boden drücken, um beim Anlassen die Kontrolle der Maschine nicht zu verlieren (Abb. 9).

ACHTUNG!

Wenn die Maschine nicht festgehalten wird, könnte die vom Motor entwickelte Schubkraft den Benutzer aus dem Gleich gewicht bringen, oder den Schwert gegen einen Gegenstand oder gegen denselben Benutzer schleudern.

1. Den Startgriff 10-15 cm langsam herausziehen, bis ein gewisser Widerstand zu spüren ist, dann ein paar Mal fest ziehen bis die ersten Zündungen wahrge -nommen werden.

ACHTUNG!

Das Starterseil nie um die

Hand wickeln.

GEFAHR!

Die Motorsäge nie anlassen, indem sie fallengelassen und das Starterseil fest - gehalten wird. Diese Methode ist extrem gefährlich, da die Kontrolle über die Maschine und die Kette vollständig verloren geht.

WICHTIG

Um Beschädigungen zu vermeiden, das Seil lieber nicht ganz herausziehen und nicht mit dem Rande der Seilführungsöffnung in Berührung bringen und den Griff loslassen, dabei aber verhindern, dass das Seil unkontrolliert wieder eingezogen wird.

1. Den Knopf des Starters um ca. den halben Weg eintreten lassen.
2. Den Startgriff erneut ziehen, bis das korrekte Anlassen des Motors erreicht wurde.

HINWEIS

Sollte der Griff des Anlasser seils mehrmals mit betätigtem Starter betätigt werden, könnte dadurch der Motor überflutet und das Anlassen erschwert werden. Bei überflutetem Motor Zündkerze entfernen und leicht am Griff des Anlasserseils ziehen, um den überflüssigen Kraftstoff zu entfernen; dann die Elektroden der Zündkerze abtrocknen und wieder ein - setzen.

1. Nach dem Start des Motors den Drehzahlregler kurz betätigen, um den Starter freizugeben, und den Motor auf Leerlaufdrehzahl zu bringen.

WICHTIG

Vermeiden Sie, den Motor mit hoher Drehzahl und betätigter Kettenbremse laufen zu lassen; hierdurch kann die Kupplung überhitzt und beschädigt werden.

1. Lassen Sie den Motor mindestens 1 Minute im Leer lauf laufen bevor Sie die Maschine verwenden.

- Warmstart

Für den Warmstart (sofort nach Motorausschaltung), Punkte 1 - 2 - 5 - 6 - 9 des oben beschriebenen Ablaufs befolgen.

ACHTUNG!

Die Hinweise im Abschnitt

„Für Ihre Sicherheit“ (3.1) müssen genauestens befolgt werden.

MOTOREINSATZ (Abb. 10)

WICHTIG

Die Kettenbremse lösen, indem der Hebel in Richtung des Bedieners gezogen wird, bevor der Gashebel betätigt wird.

Die Kettengeschwindigkeit wird durch den Dreh zahl regler (1) am hinteren Handgriff (2) ge steuert.

Die Betätigung des Drehzahlreglers ist nur möglich, wenn der Verriegelungshebel (3) gleichzeitig betätigt wird.

Die Bewegung wird vom Motor auf die Kette übertra- gen, und zwar über eine Fliehkraftkupplung, mit der die Bewegung der Kette verhindert wird, solange der Motor im Leerlauf läuft.

ACHTUNG!

Verwenden Sie die Ma schi ne nicht, wenn sich die Kette mit dem Motor im Leerlauf bewegt; in diesem Fall muss der Händler zu Rate gezogen werden.

Die korrekte Arbeitsgeschwindigkeit erreicht man wenn die Steuerung des Drehzahlreglers (1) bis zum Anschlag betätigt wird.

WICHTIG

Während der ersten 6-8 Stun den Maschineneinsatz, den Motor nicht mit der Höchstdrehzahl benutzen.

MOTORAUSSCHALTUNG (Abb. 10)

Um den Motor auszuschalten:

• Die Steuerung des Drehzahlreglers loslassen (1) und den Motor einige Sekunden lang im Leerlauf laufen lassen.
• Den Schalter (4) auf Position «STOP» drücken.

ACHTUNG!

Wenn der Drehzahlregler auf den Leerlauf gebracht wird, kann es einige Sekunden dauern, bis die Kette vollständig stillsteht.

WICHTIG

Wenn die Maschine sich nicht abschaltet, den Starter betätigen, um das Ausschalten des Motors durch Überlaufen zu bewirken und unver - züglich mit dem Händler Kontakt aufnehmen, um die Ursache des Problems festzustellen und die erforderlichen Reparaturen durchführen zu lassen.

7. MASCHINENEINSATZ

WICHTIG

Denken Sie immer daran, dass eine falsch verwendete Motorsäge andere stören und die Umwelt stark belasten kann.

Für einen rücksichtsvollen Einsatz den anderen und der Umwelt gegenüber:

• Vermeiden Sie die Verwendung der Maschine in Umgebungen und zu Uhrzeiten, die störend sein kön nen.
• halten Sie sich strikt an die örtlichen Vorschriften für die Entsorgung der Schneidreste.
• Halten Sie sich strikt an die örtlichen Vorschriften für die Entsorgung von Öl, beschädigten Teilen oder sämtlichen weiteren umweltschädlichen Stoffen.
• Während der Arbeit wird eine bestimmte Ölmenge an die Umwelt abgegeben, die für die Ketten schmierung erforderlich ist; aus diesem Grund darf nur biologisch abbaubares Öl, das speziell für diesen Zweck vorgesehen ist, verwendet werden.
• Um das Feuerrisiko zu mindern, darf die Maschine mit heißem Motor nicht zwischen Blättern oder trock enem Gras abgelegt werden.

ACHTUNG!

Tragen Sie während der Arbeit eine zweckmäßige Kleidung. Ihr Händler kann Ihnen nützliche Informationen über die besten Arbeits schutzvorrichtungen geben, die Ihre Sicherheit während der Arbeit gewährleisten. Die Griffe nicht mit gleichbleibendem oder übermäßigem Druck greifen.

• Der längere Gebrauch der Motorsäge setzt den Bediener Vibrationen aus und kann Kreislaufprobleme ("weißer Finger") verursachen. Um dieses Risiko zu vermindern, Handschuhe tragen und die Hände warm halten. Falls ein beliebiges Symptom des "weißen Fingers" erkannt wird, sofort einen Arzt aufsuchen. Zu den Symptomen gehören: Gefühllosigkeit, Verlust der Sensibilität, Kribbeln, Jucken, Schmerz, Nachlassen der Kraft, Änderung der Farbe oder des Zustands der Haut. Normaler weise betreffen diese Symptome die Finger, die Hände oder den Puls. Bei niedrigen Temperaturen erhöht sich die Gefahr.
• Planen Sie Ihre Arbeit so, dass der Einsatz von Geräten, die starke Vibrationen erzeugen, über mehrere Tage verteilt wird.

ACHTUNG!

Die Verwendung der Ma schine zum Fällen und Entasten von Bäumen er fordert eine besondere Schulung.

ACHTUNG!

Halten Sie die Motorsäge während der Arbeit von all Ihren Körperteilen fern.

ACHTUNG!

Schneiden Sie nicht bei Wind, schlechtem Wetter, schlechter Sicht, zu niedrigen oder hohen Temperaturen. Vergewissern Sie sich, dass keine trockenen Äste vorhanden sind, die herunterfallen können.

ACHTUNG!

Arbeiten Sie nicht im Inneren einer Baumkrone, wenn Sie nicht eigens dazu ausgebildet sind.

1. AUSZUFÜHRENDEKONTROLLENWÄHREND DER ARBEIT

- Kontrolle der Kettenspannung

Während des Betriebs erfährt die Kette eine fortlaufende Verlängerung, daher muss die Spannung regelmäßig geprüft werden.

WICHTIG

WICHTIG Während des ersten Benutzungszeitraums (oder nach Wechsel der Kette) muss die Kontrolle wegen der Streckung der Kette häufiger erfolgen.

ACHTUNG!

! ACHTUNG! Nicht mit lockerer Kette arbeiten, um Gefahrensituationen zu vermeiden, bei denen die Kette aus der Führung springen könnte.

Zur Einstellung der Kettenspannung ist gemäß Kap. 5.5. vorzugehen.

- Kontrolle des Ölstroms

WICHTIG

WICHTIG Die Maschine darf nicht ohne Schmierung verwendet werden! Der Öltank kann bei jeder verwendeten Kraftstofftankfüllung vollständig aufgebraucht werden. Vergewissern Sie sich, dass Sie den Öltank bei jeder Kraftstoffbetankung der Motorsäge auffüllen.

ACHTUNG!

! ACHTUNG! Bei der Kontrolle des Ölstroms muss sichergestellt werden, dass der Schwert und die Kette korrekt positioniert sind.

Den Motor anlassen, mit mittlerer Drehzahl laufen lassen, und prüfen, dass das Öl gemäß der Abbildung (Abb. 11) von der Kette verteilt wird.

Kann der Ölstrom mit einem Schrau ben dreher an der entsprechenden Einstellschraube (1 oder 1a) der Pum pe eingestellt werden, die sich im unteren Teil der Ma schine (Abb. 11) befindet.

2.ARBEITSVERHALTEN UND SCHNITTTECHNIKEN

Bevor das erste Mal ein Baum gefällt oder entastet wird sollten Sie an einem Baumstumpf oder einem Stamm auf Böcken üben, um das Gefühl für die Ma schine und die geeigneten Schnitttechniken zu erlangen.

ACHTUNG!

! ACHTUNG! Wenn sich die Kette während der Arbeit verkeilt muss der Motor sofort ausgeschaltet werden. Achten Sie immer auf Rückschläge (Kickback) die auftreten können, wenn das Schwert auf ein Hindernis trifft.

Der Rückschlag tritt auf, wenn das Ende der Kette auf ein Hindernis trifft, oder wenn das Holz die Kette beim Schnitt blockiert.

Dieser Kontakt mit dem Kettenende kann ein sehr schnelles Zurückschlagen in den entgegengesetzte Richtung verursachen, und den Schwert nach oben in Richtung des Benutzers drücken, wie auch im Fall, wenn die Kette entlang des oberen Teils des Schwerts eingeklemmt wird. In beiden Fällen kann der Rückschlag zum Verlust der Kontrolle über die Motorsäge führen, mit den möglichen schwerwie - genden Konsequenzen.

ACHTUNG!

- Bevor Sie mit der Arbeit beginnen, lesen Sie bitte den Abschnitt "Für Ihre Sicherheit". Wir empfehlen, zuerst mit kleineren Baumstämmen zu üben. Dadurch werden Sie auch mit der Motorsäge vertraut.

- Befolgen Sie immer die Sicherheitsvorschriften. Die Motorsäge darf zur zum Schneiden von Holz verwendet werden. Es ist verboten, andere Materialien zu schneiden. Die Vibrationen und der Rückschlag sind anders und die Sicherheitsanforderungen würden nicht eingehalten. Die Motorsäge nicht als Hebel verwenden, um Gegenstände anzuheben, zu versetzen oder zu spalten und sie auch nicht auf festen Unterlagen blockieren. Es ist verboten, an der Kraftabnahme der Motorsäge Werkzeuge oder Teile anzubringen, die nicht die vom Hersteller angegebenen sind.

- Es ist nicht notwendig, während des Schneidens Kraft anzuwenden. Wenn der Motor seine höchste Drehzahl erreicht hat, üben Sie nur einen leichten Druck aus.

- Wenn die Kette beim Schneiden eingeklemmt wird, versuchen Sie nicht, sie mit Gewalt herauszuziehen, sondern verwenden Sie einen Keil oder einen Hebel.

- Falls ein Hindernis zwischen dem zu schneidenden Stück und der Motorsäge vorhanden sein sollte, stellen Sie letztere aus und warten Sie, bis sie ganz stillsteht. Ziehen Sie Schutzhandschuhe an und entfernen Sie das Hindernis. Falls es erforderlich sein sollte, die Kette abzunehmen, befolgen Sie die Anleitungen im Kapitel zur Montage der Motorsäge. Nachdem Sie das Hindernis beseitigt und die Kette wieder montiert haben, muss ein Test durchgeführt werden. Wenn Sie während des Tests Vibrationen oder mechanische Geräusche feststellen, unterbrechen Sie die Arbeit und wen den Sie sich an Ihren Händler.

- Verwendung des Krallenanschlags (falls vorgesehen) (Abb. 12)

1. Stechen Sie den Krallenanschlag in den Stamm, und führen Sie mit dem Krallenanschlag als Hebel eine Bogenbewegung der Motorsäge durch, wodurch der Schwert in das Holz schneidet.
2. Wiederholen Sie den Arbeitsschritt mehrmals, und versetzen Sie gegebenenfalls den Ansetz punkt des Krallenanschlags.

• Entasten eines Baums (Abb. 13)

! ACHTUNG!

Achten Sie darauf, dass der

Fallbereich der Äste frei ist.

! ACHTUNG!

Bei Baumschneidearbeiten in der Höhe mit Hilfe eines Seils und Sicherungsgurts müssen die Hinweise im Abschnitt „Für Ihre Sicherheit“ (3.1) genauestens befolgt werden.

! ACHTUNG!

• Stellen Sie sich beim Arbeiten nicht auf unstabilen Untergrund oder Sprossenleitern.
  • Strecken Sie sich nicht zu weit.
  • Schneiden Sie nicht oberhalb Ihrer Schultern.

• Positionieren Sie sich auf der entgegengesetzten Seite des zu schneidenden Astes.

• Beginnen Sie bei den untersten Ästen, und fahren Sie dann mit dem Schnitt der oberen fort.
• Führen Sie den Schnitt von oben nach unten aus, um zu verhindern, dass der Schwert eingeklemmt wird.

• Fällen eines Baums (Abb. 14)

ACHTUNG!

An Hängen muss immer o berhalb des Baums gearbeitet werden, und geprüft werden, dass der gefällte Baum keine Schäden durch sein Rollen verursachen kann.

1. Wählen Sie die Fallrichtung des Baums unter Berücksichtigung des Windes, Neigung des Baumes, Position der schwersten Äste, Einfachkeit der Ar beit nach dem Fällen, usw.
2. Legen Sie den Bereich um den Baum frei, und sorgen Sie für einen guten Stand.
3. Sorgen Sie für geeignete Fluchtwege, frei von Hind er nissen; die Fluchtwege müssen ungefähr in 45° in entgegengesetzter Fallrichtung des Baums angeordnet sein, und müssen das Entfernen des Arbeiters in einen sicheren Bereich ermöglichen, in einer Entfernung, die ca. 2,5 mal die Höhe des zu fällenden Baums entspricht.
4. Bereiten Sie auf der Fallseite eine Fallkerb vor, deren Tiefe ca. 1/3 des Baumdurchmessers entspricht.
5. Schneiden Sie den Baum auf der anderen Seite an einer Position knapp oberhalb des waagerechten Schnitts der Fallkerbe, und lassen Sie eine Bruchleiste (1) von ca. 5 - 10 cm.
6. Verringern Sie langsam die Stärke der Bruchleiste, ohne den Schwert herauszuziehen, bis der Baum fällt.
7. Unter besonderen Bedingungen oder geringer Stabilität kann das Fällen durch Einsetzen von Keilen (2) in den Fällschnitt, und Eintreiben mit einem Ham mer abgeschlossen werden.

• Entasten nach dem Fällen (Fig. 15)

ACHTUNG!

Achten Sie auf die Stütz punkte des Asts auf dem Boden, auf die Mö glich keit, dass diese unter Spannung stehen, auf die Rich tung, die der Ast beim Schneiden ein n ehmen kann und auf die mögliche Instabilität des Baums, nachdem der Ast geschnitten wurde.

1. Die Richtung beachten, in die der Ast aus dem Stamm wächst.
2. Den ersten Schnitt auf Seite der Biegung ausführen, und den Schnitt auf der anderen Seite fertig stellen.

• Durchtrennen eines Stamms am Boden (Abb. 17)

Schneiden Sie den Stamm bis ca. zur Mitte des Durchmessers, drehen Sie den Stamm, und schließen Sie den Schnitt auf der entgegengesetzten Seite ab.

• Durchtrennen eines angehobenen Stamms (Abb. 18)

1. Wenn der Schnitt überragend gegenüber der Auflagen (A) erfolgt, muss ein Drittel des Durchmessers von unten geschnitten, und die Arbeit von oben abgeschlossen werden.
2. Wenn der Schnitt zwischen zwei Auflagen (B) erfolgt, muss ein Drittel des Durchmessers von oben geschnitten, und die Arbeit von unten abgeschlossen werden.

3.ARBEITSENDE

Wenn die Arbeit beendet ist:

• Motor wie vorangehend (Kap. 6) beschrieben aus schalten.
• Abwarten bis die Kette vollständig stillsteht und die Maschine abkühlen lassen.
• Die Befestigungsmutter des Schwerts lockern, um die Spannung der Kette zu reduzieren.
• Jegliche Spuren von Sägespänen oder Ölreste ent - fernen.
• Bei starker Verschmutzung oder Verharzen die Kette demontieren und für einige Stunden in einem Behälter mit einem Spezialreiniger einweichen. Anschließend mit sauberem Wasser abspülen und vor der Montage an der Maschine mit einem entsprechenden Rost schutzspray behandeln.
• Vor dem Aufräumen der Maschine den Schwertschutz montieren.

ACHTUNG!

Lassen Sie den Motor ab kühlen, bevor Sie die Maschine in einem Raum ab stellen. Um die Brandgefahr zu reduzieren muss die Ma schine von Sägespänen, Zweigresten, Blättern o der überflüssigem Fett befreit werden; Behälter mit Schnittabfällen dürfen nicht in Räumen aufbe - wahrt werden.

8. WARTUNG UND AUFBEWAHRUNG

ACHTUNG!

Für Ihre Sicherheit und die

Sicherheit der anderen:

• Eine korrekte Wartung ist grundsätzlich notwen dig, um die ursprüngliche Effizienz und Ein satzsicherheit der Maschine zu bewahren.
• Sorgen Sie dafür, dass alle Muttern, und Schrauben fest angezogen sind, um sicher zu sein, dass das Gerät immer unter guten Bedingungen arbeitet.
• Die Maschine niemals mit abgenutzten oder beschädigten Bauteilen benutzen. Die beschädigten Teile müssen ersetzt und dürfen niemals re pariert werden
• Nur Original-Ersatzteile verwenden. Nicht gleichwertige Ersatzteile können die Maschine beschädigen und Ihre Sicherheit gefährden.

ACHTUNG!

Während der Wartungsein-

griffe:

• Zündkerzenstecker abtrennen.
• Abwarten bis der Motor ausreichend abgekühlt ist.
• Für Arbeiten am Schwert und an der Kette Schutz handschuhe tragen.
• Schwertschutzvorrichtung nicht entfernen, es sei denn, die Eingriffe müssen auf dem Schwert selbst oder auf der Kette vorgenommen werden.
• Öle, Benzin oder andere verschmutzende Stoffe vorschriftsmäßig entsorgen.

ZYLINDER UND SCHALLDÄMPFER (Abb. 19)

Um die Brandgefahr auf ein Minimum einzuschränken, die Zylinderrippen häufig mit Pressluft reinigen und den Bereich des Schalldämpfers von Zwei gresten, Zwei klein, Blättern oder anderen Rück ständen be freien.

STARTERGRUPPE

Um ein Überhitzen und Beschädigung des Motors zu ver hindern, müssen die Ansauggitter der Kühlluft immer sauber, und frei von Sägespänen und Schmutz gehalten werden.

Das Anlasserseil muss bei den ersten Anzeichen von Verschleiß ersetzt werden.

KUPPLUNGSGRUPPE (Abb. 20)

Die Kupplungsglocke muss frei von Sägespänen und Schmutz gehalten werden, indem die Abdeckung (ge -mäß Beschreibung in Kap. 4.1) nach Abschluss der Arbeiten entfernt und wieder korrekt montiert wird. Nach jeweils 30 Betriebs stunden muss das innere Lager durch Ihren Händler geschmiert werden.

KETTENBREMSE

Die Funktion der Kettenbremse und die Unversehrtheit des Metallbands, das die Kupplungsglocke umfasst müssen regelmäßig geprüft werden, indem die Abdeckung (gemäß Beschreibung in Kap. 4.1) nach Abschluss der Arbeiten entfernt und wieder korrekt montiert wird.

Das Band muss ersetzt werden, wenn die Stärke an den Kontaktpunkten mit der Kupplungsglocke auf ca. die Hälfte dessen an den beiden Enden, die keinen Schleifen ausgesetzt sind, abnimmt.

KETTENRAD

Der Zustand des Ritzels muss regelmäßig durch den Händler geprüft, und ausgetauscht werden, wenn der Verschleiß das zulässige Maß überschreitet.

Es darf keine neue Kette mit einem verschlissenen Kettenrad, und umgekehrt, montiert werden.

SCHMIERBOHRUNG (Abb. 21)

Die Abdeckung regelmäßig entfernen (siehe Beschreibung in Kap. 4.1), das Schwert demontieren und prüfen, dass die Schmierbohrungen der Maschine (1) und des Schwerts (2) nicht verstopft sind.

KETTENHALTESTIFT

Dieser Stift ist ein wichtiges Sicherheitselement, da es unkontrollierte Bewegungen der Kette, bei Bruch oder Lockerung, verhindert.

Den Zustand des Stifts regelmäßig überprüfen und bei Beschädigung reparieren.

BEFESTIGUNGEN

Kontrollieren Sie regelmäßig den festen Sitz aller Befestigungsschrauben und -muttern, und dass alle Hand griffe fest befestigt sind.

REINIGUNG DES LUFTFILTERS (Abb. 22)

WICHTIG

Die Reinigung des Luftfilters ist

die Voraussetzung für einen einwandfreien Betrieb und eine lange Standzeit der Maschine. Um unersetzliche Schäden des Motors zu vermeiden, arbeiten Sie nicht ohne Filter oder mit einem beschädigtem Filter.

Die Reinigung sollte alle 15 Stunden Maschinen einsatz erfolgen.

Zur Reinigung des Filters:

• Den Drehknopf (1) abschrauben.
• Den Deckel (2) und das Filterelement (3) entfernen.
• Leicht auf das Filterelement (3) klopfen, um den Schmutz zu entfernen und es ggf. auch mit Pressluft bei niedrigem Druck reinigen.

WICHTIG

Das Filterelement (3) darf nie gewaschen werden und muss immer ersetzt werden sobald es zu schmutzig oder beschädigt ist.

• Das Filterelement (3) und den Deckel (2) wieder montieren.
• Den Drehknopf (1) wieder anschrauben.

ÜBERPRÜFUNG DER ZÜNDKERZE (Abb. 23)

Die Kerze ist zugänglich, wenn man den Deckel des Luftfilters entfernt.

Regelmäßig die Zündkerze entfernen und dabei eventuelle Ablagerungen mit einem Metall bür stchen entfernen. Kontrollieren Sie den Elektrodenabstand und stellen Sie ihn gegebenenfalls wieder her.

Zündkerze wieder einsetzen und mit dem mitgelieferten Schlüssel bis zum Anschlag festziehen.

Die Zündkerze muss mit einer gleichwertigen Zünd kerze mit entsprechenden Eigenschaften ersetzt werden, falls die Elektroden abgebrannt oder die Isolierung beschädigt ist, und auf jeden Fall nach jeweils 100 Betriebsstunden.

VERGASEREINSTELLUNG

Der Vergaser wird ab Werk so eingestellt, dass bei jeder Einsatzsituation immer Höchstleistungen er bracht werden, und zwar bei einer minimalen Frei setz ung von schädlichen Gasen und in Übereinstimmung mit den geltenden Normen.

Bei schwachen Leistungen vorab sicherstellen, dass die Kette frei läuft, und dass der Schwert keine verschlissenen Führungen aufweist; wenden Sie sich an Ihren Händler zur Überprüfung von Vergasung und Motor.

- Leerlaufeinstellung

ACHTUNG!

Die Kette darf sich bei leer laufendem Motor nicht bewegen. Wenn sich die Kette mit dem Motor im Leerlauf bewegt, müssen Sie Ihren Händler für die korrekte Motor ein stellung zu Rate ziehen.

SCHÄRFEN DER KETTE

ACHTUNG!

Aus Gründen der Sicherheit und Effizienz müssen die Schneideorgane immer gut geschärft sein.

Das Schärfen ist erforderlich, wenn:

• Die Sägespäne staubähnlich sind
- Eine größere Kraft zum Schneiden erforderlich ist.
• Der Schnitt nicht gerade ist.
• Die Vibrationen zunehmen.
• Der Kraftstoffverbrauch zunimmt.

ACHTUNG!

Wenn die Sägekette nicht angemessen geschliffen ist, erhöht die Gefahr des Rückschlages (Kick-Back).

Wenn das Schärfen einem geschulten Kunden dienst überlassen wird, kann dies mit entsprechenden Werk -zeugen ausgeführt werden, die einen minimalen Materialabtrag und ein gleichmäßiges Schärfen an allen Zähnen gewährleisten.

Das selbstständige Schärfen der Kette kann mittels spezieller Rundfeilen erfolgen, deren Durchmesser jeweils für die einzelnen Kettenart angepasst ist (siehe „Tabelle Kettenwartung“), und erfordert Geschick und Erfahrung, um Schäden an den Zähnen zu vermeiden.

Tabelle Kettenwartung

ACHTUNG!

Die technischen Daten der für diese Maschine homologierten Kette und des Schwerts sind in der „EG-Konformitätserklärung“ angegeben, die der Maschine beiliegt. Aus Sicherheitsgründen dürfen keine anderen Ketten- oder Schwertarten verwendet werden.

Die Tabelle zeigt die Schärfwerte für verschiedene Kettenarten, ohne dass dies die Möglichkeit darstellt, andere Ketten als die homologierte zu verwenden.

Kettenteilung	Höhe des Begrenzungszahns (a)		Durchmesser der Feile (d)
Zoll Zoll mm Zoll mm
3/8	0,025	0,64	5/32	4,0
1/4	0,025	0,64	5/32	4,0

Zum Schärfen der Kette (Abb. 24):

• Den Motor ausschalten, die Kettenbremse lösen, und den Schwert mit montierter Kette fest in einen geeigneten Schraubstock einspannen, darauf achten, dass sich die Kette frei bewegen kann.
  – Die Kette spannen, falls diese locker ist.
• Die Feile in der entsprechenden Führung montieren, und dann die Feile in die Aussparung des Zahns einführen, dabei eine gleichmäßige Nei gung, entsprechend des Zahnprofils beibehalten.
• Nur einige Feilenstriche, ausschließlich Vorwärtsstriche, ausführen, und den Arbeitsschritt an allen Zähnen mit der gleichen Ausrichtung (rechts oder links) wiederholen.
• Die Position des Schwerts in dem Schraubstock umkehren, und den Arbeitsschritt an den verbleibenden Zähnen wiederholen.
• Prüfen, dass der Grenzzahn nicht oberhalb des Prüf werkzeugs herausragt, und den eventuellen Ü ber stand mit einer Flachfeile abfeilen, und das Profil abrunden.
• Nach dem Schärfen alle Feilspäne und Staub entfernen, und die Kette im Ölbad schmieren.

Die Kette muss ersetzt werden, wenn:

– Die Länge der Zähne kleiner als 5 mm ist;
– Das Spiel der Glieder an den Kettennieten zu groß ist.

WARTUNG DES SCHWERTS (Abb. 25)

Um einen asymmetrischen Verschleiß des Schwerts zu verhindern sollte diese regelmäßig umgedreht werden. Um die Effizienz des Schwerts beizubehalten, ist folgendes erforderlich:

• Das Schmieren der Lager des Umlenksterns mit der entsprechenden Spritze (falls vorhanden).
• Die Schwertnut mit dem entsprechenden Schaber reinigen (im Lieferumfang nicht enthalten).
  – Das Reinigen der Schmierbohrungen.
• Mit einer Flachfeile den Grat von den Führungs flanken entfernen, und eventuelle Abweichungen zwischen den Führungen ausgleichen.

Der Schwert muss ersetzt werden, wenn:

• die Tiefe der Nut kleiner als die Höhe des Zug glieds ist (das nie den Nutboden berühren darf);
• die innere Führungswand so verschlissen ist, dass die Kette seitlich geneigt wird.

AUSSERORDENTLICHE EINGRIFFE

Alle in diesem Handbuch nicht enthaltenen War tungseing riffe dürfen ausschließlich von Ihrem Händler vor - genommen werden.

Eingriffe, die nicht von einer Fachstelle oder von un qualifiziertem Personal ausgeführt werden, haben grundsätzlich den Verfall der Garantie zur Folge.

AUFBEWAHRUNG

Nach jedem Arbeitseinsatz die Maschine sorgfältig reinigen und Staub und Rückstände entfernen, die beschädigten Teile reparieren oder ersetzen Die Maschine muss an einem trockenen Ort aufbewahrt, vor Witterung geschützt und mit dem vorschriftsgemäß angebrachten Schwertschutz werden.

LÄNGERE STILLSTANDZEITEN

WICHTIG

Falls die Maschine voraussichtlich über 2-3 Monate nicht eingesetzt wird, muss folgendes gemacht werden, um Schwierig keiten bei der Wiederinbetriebnahme oder permanente Motor schäden zu vermeiden.

- Lagerung

Ehe die Maschine stillgelegt wird:

• Die Motorsäge reinigen und warten, bevor man sie weglegt.
• Die Muttern abschrauben, das Gehäuse abnehmen und die Kette und das Schwert entfernen.
• Den Öltank leeren, ca. 100-120 ccm spezifische Reinigungsflüssigkeit einfüllen und den Deckel wieder aufsetzen.
• Das Gehäuse wieder montieren, ohne die Mutter anzu ziehen, und dabei darauf achten, die beiden hinteren Befestigungen korrekt in ihre Sitze einzufügen.
• Die Maschine starten und den Motor bei hoher Drehzahl halten, bis das gesamte Reinigungsmittel aufgebraucht ist.
• Den Motor in den Leerlauf bringen und die Maschine laufen lassen, bis der im Tank und im Vergaser verblie bene Kraftstoff vollständig aufgebraucht ist.
  – Die Kerze bei kalter Maschine entfernen.
• In die Öffnung der Zündkerze einen Löffel Öl für Zweitakter (neues) einleeren.
• Mehrmals am Startgriff ziehen, damit sich das Öl im Zylinder verteilt.
• Zündkerze schließlich wieder einsetzen wenn sich der Kolben am oberen Totpunkt befindet (durch die Zündkerzenöffnung ersichtlich wenn der Kolben seinen höchsten Hub erreicht hat).

- Wiedereinsatz

Wenn die Maschine wieder in Betrieb gesetzt wird:

• Zündkerze entfernen.
• Ein paar Mal am Startgriff ziehen, um das überflüssige Öl zu beseitigen.
• Zündkerze überprüfen, so wie unter Kapitel "Überprüfung der Zündkerze" beschrieben.
• Maschine so einstellen, wie unter Kapitel "Ma schi-nenvorbereitung" beschrieben.

9. STÖRUNGSSUCHE

STÖRUNG MÖGLICHE URSACHE ABHILFE

1) Motor kann entweder nicht gestartet werden, oder schaltet sofort aus	- Falscher Anlassvorgang- Zündkerze schmutzig oder nicht korrekter Elektrodenabstand- Verstopfter Luftfilter- Probleme der Gemischaufbereitung	- Anweisungen befolgen (siehe Kap. 6)- Zündkerze überprüfen (siehe Kap. 8)- Filter reinigen bzw. auswechseln (siehe Kap. 8)- Sich mit dem Händler in Verbindung setzen
2) Motor kann gestartet werden, erbringt aber eine schwache Leistung	- Verstopfter Luftfilter- Probleme der Gemischaufbereitung	- Filter reinigen bzw. auswechseln (siehe Kap. 8)- Sich mit dem Händler in Verbindung setzen
3) Der Motor läuft unregelmäßig oder er bringt Belastung keine Leistung	- Zündkerze schmutzig oder nicht korrekter Elektrodenabstand- Probleme der Gemischaufbereitung	- Zündkerze überprüfen (siehe Kap. 8)- Sich mit dem Händler in Verbindung setzen
4) Der Motor weist eine übertriebene Rauchentwicklung auf	- Falsche Gemischzusammenstellung- Probleme der Gemischaufbereitung	- Gemisch gemäß Anweisungen zubereiten (siehe Kap. 5)- Sich mit dem Händler in Verbindung setzen
5) Es tritt kein Öl aus	- Minderwertige Ölqualität- Schmierbohrungen verstopft	- Den Tank leeren, Tank und Leitungen mit Reinigungsflüssigkeit durchspülen und das Öl wechseln- Reinigen

10. ZUBEHÖR

Die Tabelle enthält die Liste der möglichen Ver bin d un gen aus Schwert und Kette, mit Angabe der Teile, die auf jeder Maschine verwendbar sind, gekennzeichnet mit dem Symbol “*”.

ACHTUNG!

ACHTUNG! Da die Auswahl, die Mon ta ge und die Verwendung der Kette und des Schwerts vom Benutzer in vollkommener Au to no mie durch geführt werden, haftet dieser auch für durch diese Arbeitsgänge verursachte Schäden jeglicher Art.

Bei Zweifeln oder Unwissen über die Eigenschaften der einzelnen Schwerter und Ketten, wenden Sie sich an Ihren Händler oder ein spezialisiertes Gar- tencenter.

Die Verwendung von nicht genehmigten Kombinationen Schwert-Kette vermindert das Sicherheitsniveau und die ursprünglichen Leistungen der Maschine und kann außerdem die Maschine beschädigen und für den Bediener und die anderen Personen gefährlich sein.

Schwert- und Kettenkombinationen

Gliedlänge	SCHWERT			KETTE	Modelle
Zoll	Länge Zoll / cm	Nutbreite Zoll / mm	Code	Code	SPR 255 A 305	SPR 255 C A 305 C
3/8"	10" / 25 cm	0,050" / 1,27 mm	OREGON 100SDEA041	OREGON 91PX040X 91P040X
3/8"	12" / 30 cm	0,050" / 1,27 mm	OREGON 120SDEA041	OREGON 91PX045X 91P045X
1/4"	10" / 25 cm	0,050" / 1,27 mm	QIRUI AT10-50	LONGER E1-25AP060T

***

Αγαπητέ πελάτη,

1. TÄRKEIMPIEN OSIEN TUNNISTUS

TÄRKEIMMÄT OSAT

BEDIENINGEN EN BIJVULLEN

1. Stopschakelaar motor
2. Versnellingsknop
3. Vergrendeling versnelling
4. Startknop
5. Chokeknop (Starter)

6. Knop voorinspuiting (Primer)

7. Dop brandstofreservoir

8. Dop oliereservoir ketting
9. Deksel luchtfilter

6. STARTEN - GEBRUIK - UITSCHAKELEN MOTOR

STARTEN VAN DE MOTOR

LET OP!

BRUK AV MOTOREN (Fig. 10)

VIKTIG

STANS AV MOTOREN (Fig. 10)

ANVÄNDNING AV MOTORN (Bild 10)

VIKTIGT

STOPP AV MOTORN (Bild 10)

KONTROLL AV TÄNDSTIFTET (Bild 23)

UNDERHÅLL AV SVÄRDET (Bild 26)

LÄNGRE TIDS UPPEHÅLL

VIKTIGT

e) Ente Certificatore N°0905 – Intertek Deutschland GmbH

Stangenstrasse 1, 70771 Leinfelden-Echterdingen – Germania

DE • Inhalt und Bilder dieser Bedienungsanleitung wurden im Namen von ST. S.p.A. erstellt und sind urheberrechtlich geschützt – Jede nicht genehmigte Vervielfältigung oder Veränderung, auch auszugsweise, dieses Dokuments ist verboten.
