BRUKSANVISNING X 1107 VE Flex

- Brug om muligt ekstern støvudsugning.

Buller och vibration ..... 70

Översikt 71

Bruksanvisning 72

Underhåll 74

Skrotning och avfallshantering 74

C €-Försäkran om överensstämmelse . . . 74

Ansvar 74

Teckenförklaring

WARNING!

Varnar för en omedelbart hotande fara! Risk för liv och lem om varningen ej beaktas.

VAR FÖRSIKTIG!

Varnar för en möjlig farlig situation. Omvarningen ej beaktas kan person- eller sakskador uppstå.

Tekniska data

TypSlipmaskin X 1107 VE
Spänning V/Hz 230/50
Skyddsisolering		II/☐
Märkeffekt W 710
Avgiven effekt W 420
Slaglängd mm 8,8
Tomgångsslagtal	min-1	4300–13000
Max slipkroppsdiameter mm 150
Anslutning-∅ dammsug	mm	28
Vikt utan kabel	kg	2,7

OBS

Hänvisar till tips och viktig information.

Tecken på maskinen

Läs bruksanvisningen innan maskinen tas bruk!

Använd skyddsglasögon!

Avfallshantering (skrotning) (se sida 74)!

För din säkerhet

WARNING!

Läs innan elvertyget tas i bruk noggrant igenom och följ

• f öreliggande bruksanvisning,
• "Allmänna säkerhetsanvisningar" för elverktyg i det bifogade häftet (nr. 315.915),
  -gällande arbetarskyddsbestämmelser.

Detta elverktyg är konstruerat enligt modern teknik och vedertagna säkerhetstekniska regler. Trots det kan fara för liv och lem liksom för maskinen eller andra föremål uppstå.

Elverktyget får endast användas

- f ör avsett ändamål,

-i tekniskt felfritt tillständ.

Störningar som kan påverka säkerheten måste omgående åtgärdas.

Avsedd användning

Denna slipmaskin är avsedd

• för användning inom industri och hantverk,
  – för grov- och fin slipning av trä, metall, plast, lack, spackelmassa och liknande material,
  – för användning med kardborrslippapper och i denna anvisning angivna eller av tillverkaren rekommenderade tillbehör.

Säkerhetsanvisningar för slipmaskiner

WARNING!

Läs noggrant igenom alla säkerhetsanvisningarna. Ej beaktade säkerhetsanvisningar och övriga anvisningar kan leda till elektriska stötar, brand och/eller svåra skador.

Förvaraalla säkerhetsanvisningar och övriga anvisningar för framtida bruk.

■ OBS Brandfara! Undvik överhettning av slipmaterial och slipmaskin.
Töm alltid dammpåsen före arbets-pauser. Slipdamm i dammpåsen (eller i dammsugarens filterpåse resp filter) och i mikrofiltret kan under vissa villkor självtända, som t.ex. vid gnistbildning vid slipning av metall. Faran är särskilt stor när slipdammet innehåller lack- eller polyuretanrester eller andra kemiska ämnen och arbetsstycket är varmt efter längre tids slipning.

■ Se till att ingen utsätts för risk att skadas genom gnistbildning.

Avlägsna brännbart material i närheten. Vid slipning av metall uppstår gnistor.

Damm från material som blyhaltiga färger, vissa träsorter, mineraler och metaller kan vara farliga för användaren och andra personer i närheten. Inandning eller beröring av dammet kan leda till sjukdomar i andningsvägarna och/eller allergiska reaktioner.

– Se till att arbetsplatsen är välventilerad!
- Använd om möjligt extern dammutsugning.
- Andningsskyddsmask med filter av typ P2 rekommenderas.

■ Använd elverktyget endast för torrslipning. Risken för elektriska stötar stiger om vatten tränger in i ett elverktyg.

Håll alltid maskinen med båda händerna under arbetet och se till att du står stadigt. Maskinen förs säkrare med två händer.
Säkra arbetsstycket. Ett fastspänt arbetsstycke hålls säkrare än med handen.
Håll arbetsplatsen ren. Materialblandningar är särskilt farliga. Lättmetalldamm kan brinna eller explodera.
Använd aldrig maskinen med defekt sladd. Vidrör ej den skadade sladden och dra ut nätkontakten om sladden skadades under arbetet.

Defekt sladd höjer risken för en elektrisk stöt.

Slipa eller kapa aldrig lättmetaller som innehåller mer än 80% magnesium. Brandfara!
- Kontrollera före användning att slipverktygen är riktigt monterade. Koppla till maskinen under 30 sekunder utan belastning! Avbryt genast provkörningen vid avsevärda vibrationer eller om andra skador fastställs. Kontrollera maskinen för att fastställa orsaken.
■ Slå alltid från maskinen och vänta tills den stannar innan du lägger den ifrån dig.
■ Spänn aldrig fast elverktyget i ett skruvstäd.
■ För alltid nätsladden bakåt från elverktyget.

Vidare säkerhetsanvisningar

■ Använd endast för utomhusbruk godkänd förlängningssladd.
■ Använd endast självhäftande skyltar för att markera maskinen. Borra ej hål i huset.
Nätspänning och spänningsangivelsen på typskylten måste överensstämma med varandra.

Buller och vibration

Buller- och svängningsvärdena har uppmätts enligt EN 60745.

Maskinens A-uppmätta ljudnivå under typiska förhållanden ger följande värden:

– Ljudtrycksnivå:

- Ljudeffektnivå:

- Osäkerhet: K = 3 dB

Sammanlagt svängningsvärde:

• Emissionsvärde: _b = 7,2 m/s^2
• Osäkerhet: K = 1,5 m/s

WARNING!

De angivna mätvärdena gäller för nya mas- kiner. I dagligt bruk ändras buller och sväng- ningsvärdena.

OBS

Den i denna bruksanvisning angivna svängningsnivån är uppmätt enligt en i EN 60745 standardiserad mätmetod och kan användas för jämförelse av elverktyg med varandra. Den lämpar sig också för en preliminär uppskattning av svängningsbelastningen. Den angivna svängningsnivån gäller för elverktygets huvudsakliga användning. Om elverktyget används för andra ändamål med avvikande insatsverktyg eller bristande skötsel, kan svängningsnivån avvika. Detta kan avsevärt höja svängningsbelastningen över hela livslängden.

För en exakt bestämning av svängningsbelastningen bör även den tid som maskinen är frånslagen eller visserligen är igång men ej arbetar tas med i beräkningen. Detta kan tydligt minska svängningsbelastningen över hela livslängden.

Bestäm extra säkerhetsåtgärder för användarens skydd mot svängningar som till exempel: Skötseln av elverktyg, att händerna hålls varma och organisering av arbetsförloppen.

VAR FÖRSIKTIG!

Använd hörselskydd när ljudtrycksnivån överskrider 85 dB(A).

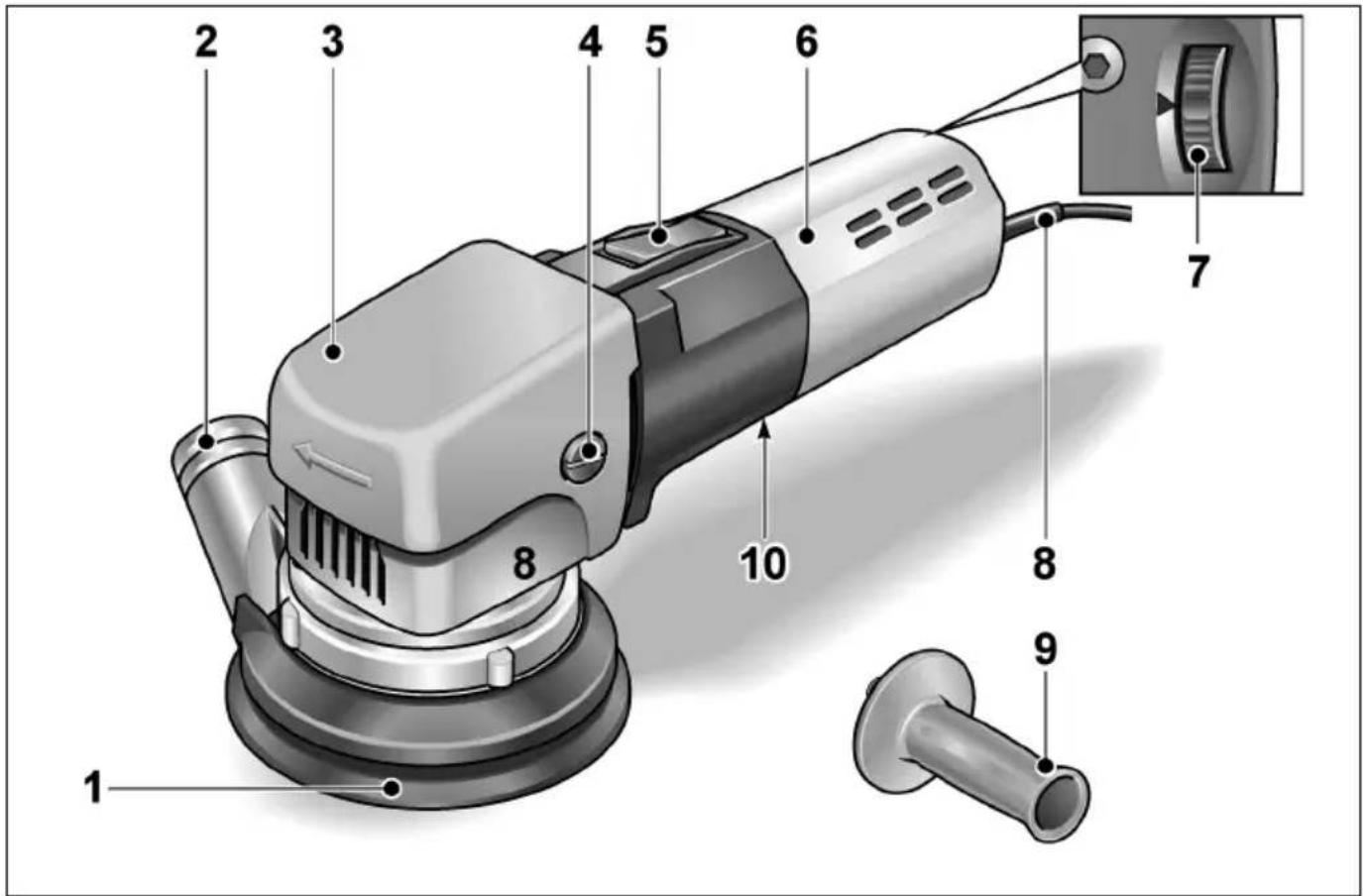

Översikt

1 Kardborrsliptallrik
2 Vridbar manschett med anslutning för dammsug
3 Växelhus med grepphuv
4 Fästskruv för grepphuv

5 S t r ö m s t ä

6 Motorhus
7 Slagtalsinställning
8 Nätsladd 4,0 m med stickkontakt
9 Handtag
10 Typskylt *

I I a r e

* ej synlig

Bruksanvisning

WARNING!

Dra ut nätkontakten före alla åtgärder påelverktyget.

Före start

Packa upp elverktyget och kontrollera att leveransen är fullständig och om transportskador uppstått.
■ Montera på slippapper.
■ Montera dammuppsamlaren.

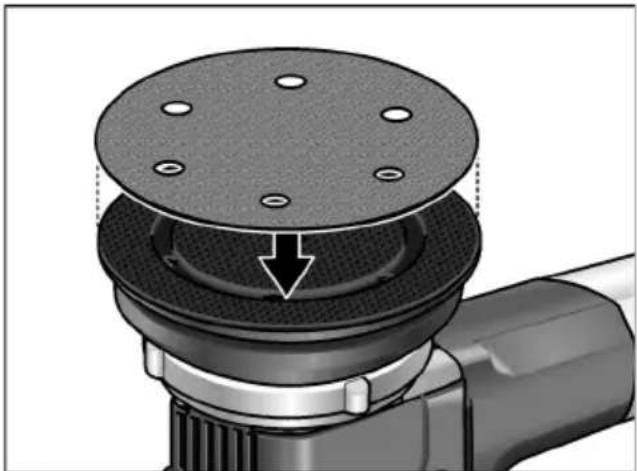

Montera eller byta slippapper

Slipplattan är försedd med kardborrfäste och är därför endast avsedd för kardborrslippapper.

■ Dra ut nätkontakten.
■ Dra av kardborrslippappret (tillval).
■ Rengör slipplattan vid behov.

■ Montera nytt kardborrslippapper.
Kardborrslippapprets hålning måste överensstämma med slipplattans utsugningshål.
Tryck lätt på kardborrslippappret för att fästa det på sliptallriken.

Dammsugning

Använd elverktyget endast med dammsug. Därigenom förhindras större dammbelastning i arbetsluften och nedsmutsning av arbetsplatsen.

Slipdammet sugs upp direkt vid avverkningen genom sugkanalerna i slipplattan.

OBS

Dammsugens sugeffekt måste ställas in så, attmaskinen inte suger sig fast på arbets-styckets yta.

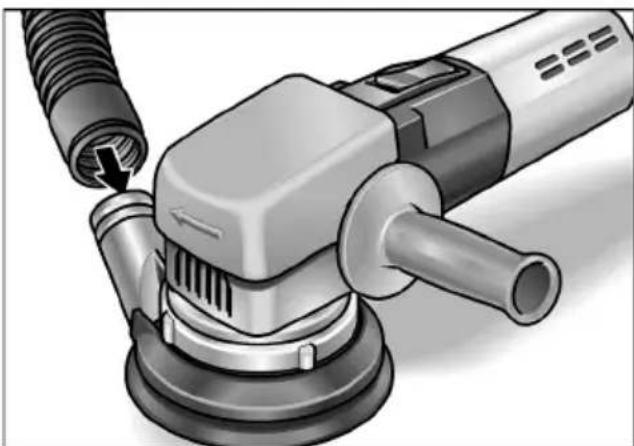

Koppla sugslangen på sugröret (∅ 28 mm). Använd passande adapter vid behov.
■ Anslutning av sugslangen till suganläggningen.
Beakta suganläggningens bruksanvisning! Kontrollera anslutningen!

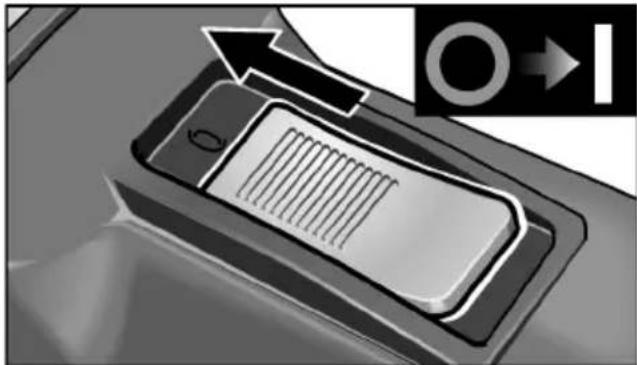

Elverktygets till- och frånslagning Kort drift utan spärr:

• Tillkoppling: För vippkontakten framåt och håll fast den där.
  ■ Frånkoppling: Släpp vippkontakten.

Efter strömavbrott startar den tillkopplade maskinen automatiskt igen.

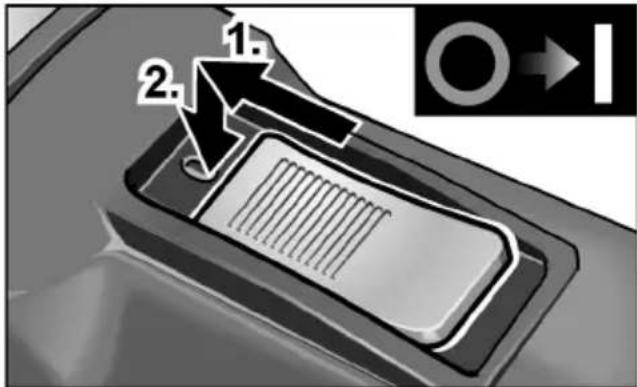

- Tillkoppling: För vippkontakten framåt och tryck på främre ändan tills den snäpper fast. Frånkoppling:

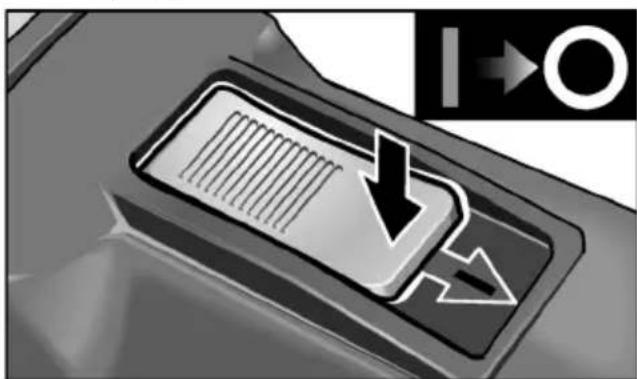

Fränkoppling: Tryck på vippkontaktens bakre ända.

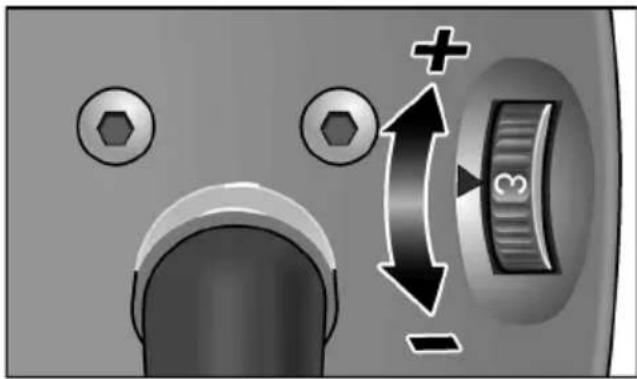

Varvtalsreglering

Med hjälp av ställratten kan varvtalet ställas in steglöst från 1 (lägt) till 6 (högt) även under drift. Därigenom kan sliphastigheten anpassas optimalt till respektive material och arbetsvillkoren.

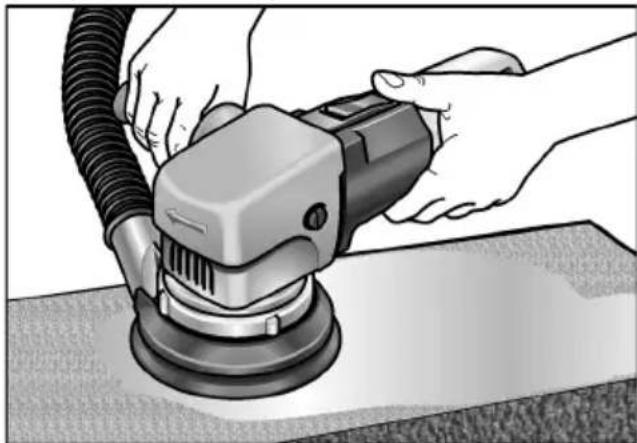

Arbetsanvisningar

OBS

Slipverktyget fortsätter att rotera något närmaskinen kopplas från.

- Håll fast slipmaskinen med båda händerna. - Överbelasta inte slipmaskinen genom att trycka för hårt på den. För högt tryck på slipmaskinen leder inte till större avverkning utan till större slitage på maskinen och slipmaterialet.

Besök tillverkarens hemsida www.flex-tools.com för mer detaljerad information om produkterna.

Underhåll

WARNING!

Dra ut nätkontakten före alla åtgärder påelverktyget.

Rengöring

■ Rengör maskin och luftöppningar regelbundet.
Blås regelbundet igenom maskinen med torr tryckluft genom luftöppningarna.

Kolborstar

Elverktyget är utrustat med frånkopplingskol. När frånkopplingskolborstarna nätt slitgränsen kopplas elverktyget automatiskt från.

OBS

Använd vid byte alltid tillverkarens originaldelar. Vid användning av andra delar upphör tillverkarens garanti att gälla.

Kåpa

OBS

Lossa inte skruvarna på käpan. I annat fall upphör tillverkarens garanti att gälla.

Reparation

Reparation får endast utföras av auktoriserad verkstad.

Reservdelar och tillbehör

För slippapper för olika användningsområden och tillbehör – se tillverkarens katalog.

Explosionsritningar och reservdelslistor återfinns på vår hemsida: www.flex-tools.com

Skrotning och avfallshantering

WARNING!

Gör förbrukade maskiner obrukbara genom attavlägsna nätsladden.

Endast för EU-stater

Kasta ej elverktyg i hushållssoporna!

Enligt det europeiska direktivet 2012/19/EG ska förbrukade elverktyg samlas separat och hanteras enligt gällande avfallsbestämmelser.

OBS

Fråga fackhandlaren rörande avfallsbestämmelser!

CE-Försäkran om överens- stämmelse

Härmed förklarar vi att den under "Tekniska data" beskrivna produkten uppfyller kraven i följande standarder eller regelgivande dokument:

EN 60745 enligt kraven i direktiven 2004/108/EG (till 19.04.2016), 2014/30/EU (fom 20.04.2016), 2006/42/EG, 2011/65/EG.

Ansvarig för tekniska underlag: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Tillverkaren och hans representant ikläder sig inget ansvar för skador eller förlorad vinst som uppstår genom produkten eller genom att produkten ej kan användas.

Tillverkaren och hans representant ikläder sig inget ansvar för skador som uppstår genom felaktig användning eller i förbindelse med andra tillverkares produkter.
