GEBRUIKSAANWIJZING X 1107 VE Flex

Originele gebruiksaanwijzing 47

Gebruikte symbolen 47

Voor uw veiligheid 48

Geluid en trillingen 49

In één oogopslag 50

Gebruiksaanwijzing 51

Onderhoud en verzorging ..... 53

Afvoeren van verpakking en machine ... 53

C€-Conformiteit 53

Uitsluiting van aansprakelijkheid ..... 53

Gebruikte symbolen

WAARSCHUWING!

Geeft een onmiddellijk dreigend gevaar aan. Als de waarschuwing niet in acht wordt genomen, dreigen levensgevaarlijke of zeer ernstige verwondingen.

VOORZICHTIG!

Geeft een mogelijk gevaarlijke situatie aan. Alsde aanwijzing niet in acht wordt genomen, kunnen persoonlijk letsel of materiële schade het gevolg zijn.

LET OP

Geeft gebruikstips en belangrijke informatie aan.

Symbolen op het gereedschap

Lees de gebruiksaanwijzing voordat u het gereedschap in gebruik neemt!

Draag een oogbescherming!

Afvoeren van het oude apparaat (ziepagina 53)!

Technische gegevens

Machinetype Slijpmachine X 1107 VE
Spanning V/Hz 230/50
Isolatieklasse		II/☐
Opgenomen vermogen W 710
Afgegeven vermogen W 420
Slag mm 8,8
Onbelast aantal schuurbewegingen	min-1	4300–13000
Max. diameter schuurtoebehoren	mm	150
Aansluiting-∅ voor stofafzuiging	mm	28
Gewicht (zonder kabel) kg	2,7

Voor uw veiligheid

WAARSCHUWING!

Lees voordat u het elektrische gereedschap gebruikt en handel daarna volgens:

–deze gebruiksaanwijzing,

- d e „Algemene veiligheidsvoorschriften“ voor het gebruik van elektrische gereedschappen in de meegeleverde brochure (documentnummer: 315.915),

-de op de plaats van gebruik geldende regels en voorschriften ter voorkoming vanongevallen.

Dit elektrische gereedschap is geconstrueerd volgens de stand van de techniek en deerkende veiligheidstechnische regels.

Tochkunnen bij het gebruik ervan levensgevaar en verwondingsgevaar voor de gebruiker en voor andere personen resp. gevaren voor beschadigingen aan de machine of aan andere zaken optreden. Het elektrische gereedschap mag alleen worden gebruikt

–volgens de bestemming,

-in een veiligheidstechnisch optimale toestand.

Verhelp storingen die de veiligheid in gevaar brengen onmiddellijk.

Gebruik volgens bestemming

Deze schuur-/slijpmachine is bestemd

- voor professioneel gebruik in de industrie en door de vakman,

- voor het grof en fijn schuren van hout, metaal, kunststof, verf, plamuur en vergelijkbare materialen,

- voor gebruik met schuurpapier en met klithechting en toebehoren zoals in deze handleiding aangegeven of door de fabrikant geadviseerd.

Veiligheidsvoorschriften voor schuurmachines

WAARSCHUWING!

Lees alle veiligheidsvoorschriften en aanwijzingen. Als de veiligheidsvoorschriften enaanwijzingen niet in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsvoorschriften enaanwijzingen voor de toekomst.

■ Let op brandgevaar! Voorkom oververhitting van het te schuren materiaal en de schuurmachine.

Maak voor onderbrekingen van de werkzaamheden altijd de stofzak leeg.

Schuurstof in stofzak, microfilter, papieren stofzak (filterzak of filter van de stofzuiger) kan zelf ontbranden onder ongunstige omstandigheden, bijvoorbeeld wegvliegende vonken bij het schuren van metalen. Bijzonder gevaar bestaat als het schuurstof vermengd is met resten lak, polyurethaan of andere chemische stoffen en het schuurmateriaal na langdurige werkzaamheden heet is.

■ Let erop dat er geen personen door wegvliegende vonken in gevaar worden gebracht. Verwijder brandbare materialen uit de buurt. Bij het schuren van metaal ontstaan wegvliegende vonken.

■ Vrijkomend stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal kunnen een gevaar vormen voor de bedienende personen of personen in de buurt. Inademing of aanraking van dit stof kan tot aandoeningen van de ademwegen en/of allergische reacties voeren.

- Voor goede ventilatie van de werkomgeving zorgen!

- Indien mogelijk externe stofafzuiging gebruiken.

- Het gebruik van een ademmasker met filterklasse P2 wordt geadviseerd.

■ Gebruik het elektrische gereedschap alleen voor droog schuren.

Het binnendringen van water in een elektrisch apparaat vergroot het risico van een elektrische schok.

■ Houd het elektrische gereedschap tijdens de werkzaamheden stevig met beide handen vast en zorg ervoor dat u stevig staat. Het elektrische gereedschap wordt met twee handen veiliger geleid.

■ Zet het werkstuk vast.

Een met spanvoorzieningen of een bank-schroef vastgehouden werkstuk wordt beter vastgehouden dan u met uw hand kunt doen.

■ Houd uw werkplek schoon.

Materiaalmengsels zijn bijzonder gevaarlijk. Stof van lichte metalen kan ontvlammen of exploderen.

■ Gebruik het elektrische gereedschap niet met een beschadigde kabel.

Raak de beschadigde kabel niet aan en trek de stekker uit het stopcontact als de kabel tijdens de werkzaamheden wordt beschadigd.

Beschadigde kabels vergroten het risico van een elektrische schok.

■ Lichte metalen waarvan het magnesiumgehalte groter dan 80% is, mogen niet worden geslepen of doorgeslepen. Brandgevaar!
- Controleer voor het gebruik de juiste montage en bevestiging van de slijpgereedschappen. Schakel de machine in en laat deze 30 seconden lang onbelast lopen! Onderbreek het proefdraaien onmiddellijk als er sterke trillingen optreden of als u een ander defect vaststelt. - Controleer de machine om de oorzaak daarvan vast te stellen.
■ Schakel het elektrische gereedschap uit en laat het uitlopen voordat u het neerlegt.
■ Span het elektrische gereedschap niet in een bankschroef vast.
■ Netsnoer altijd langs de achterzijde van het elektrische gereedschap geleiden.

Overige veiligheidsvoorschriften

■ Gebruik alleen een verlengkabel die voor gebruik buitenshuis is goedgekeurd.
■ Gebruik voor het markeren van de machine alleen stickers. Boor geen gaatjes in het machinehuis.
■ De netspanning en de op het typeplaatje vermelde spanningsgegevens moeten overeenkomen.

Geluid en trillingen

De geluids- en trillingswaarden zijn vastgesteld volgens EN 60745.

Het A-gewaardeerde geluidsniveau van het gereedschap bedraagt kenmerkend:

$$ \begin{array}{l} - \quad \text { Geluidsdrukniveau: } \quad 8 8 \ - \quad \text { Geluidsvermogenniveau: } \quad 9 9 \ - \text { On zeker heid: } K = 3 \text { c } \ \end{array} $$

Totale trillingswaarde:

$$ \begin{array}{l} - \text { Emissiewaarde: } h = 7, 2 \mathrm{m} / \mathrm{s} ^ {2} \ - \text { Onzekerheid: } K = 1, 5 \mathrm{m} / \mathrm{s} \ \end{array} $$

WAARSCHUWING!

De aangegeven meetwaarden gelden voor nieuwe gereedschappen. Bij dagelijks gebruik veranderen geluids- en trillingswaarden.

i LET OP

Het is deze instructies vermelde trillingsniveau is gemeten volgens de meetmethode zoals beschreven in de norm EN 60745 en kan worden gebruikt voor de onderlinge vergelijking van elektrische gereedschappen. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting. Het vermelde trillingsniveau geldt voor de voornaamste toepassingen van het elektrische gereedschap. Indien het elektrische gereedschap wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of zonder voldoende onderhoud, kan het trillingsniveau afwijken.

Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschap en inzetgereedschappen, warm houden van de handen, organisatie van de arbeidsprocessen.

VOORZICHTIG!

Draag een gehoorbescherming bij een geluidsdruk van meer dan 85 dB(A).

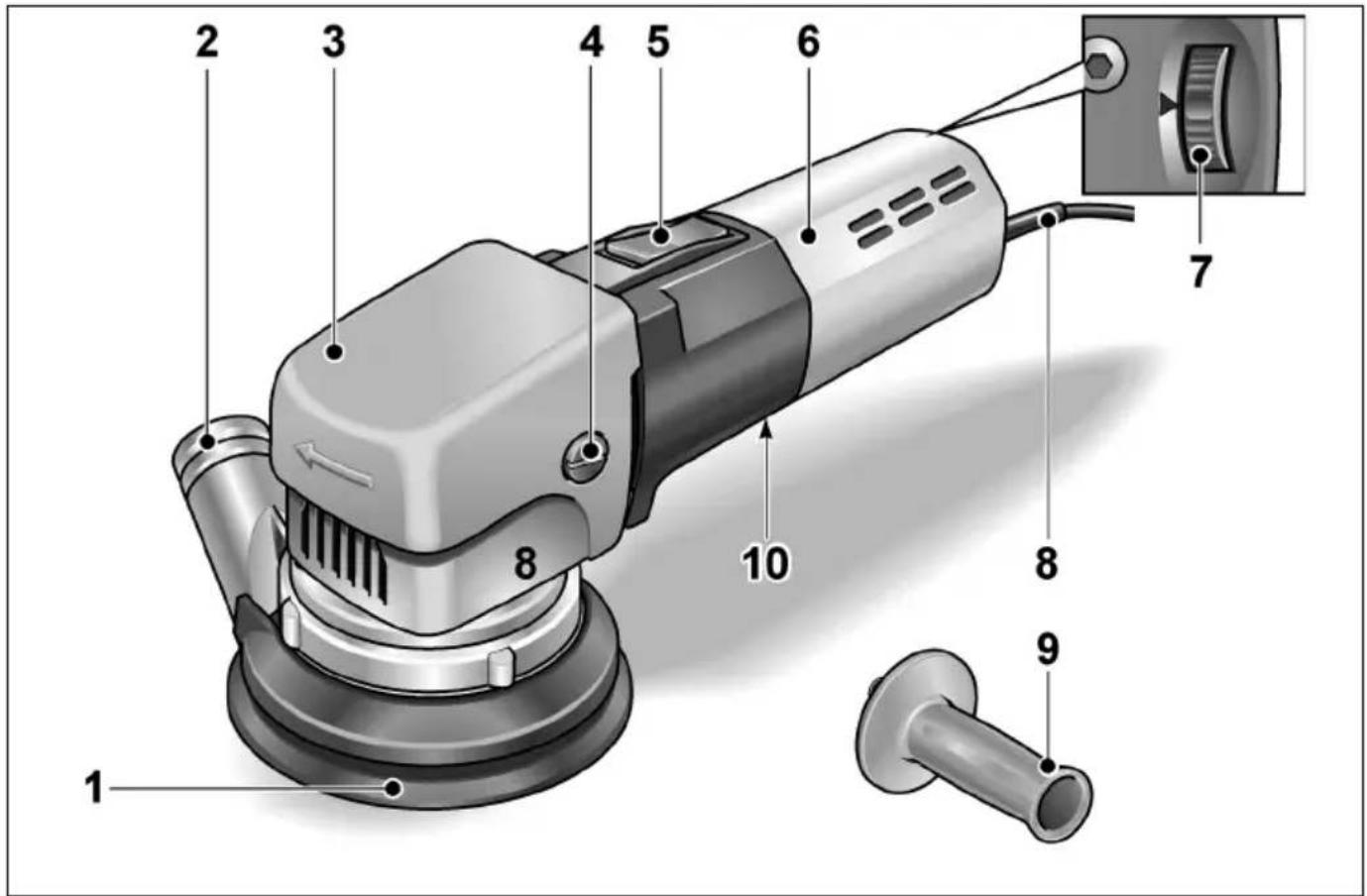

In één oogopslag

1 Schuurplateau met klithechting
2 Draaibare manchet met aansluitstuk voor stofafzuiging
3 Transmissiekop met greepkap
4 Bevestigingsschroef voor greepkap
5 Aan/uit-schakelaar

6 Motorhuis
7 Stelwiel voor regelen van aantal slagen
8 Netsnoer 4,0 m met stekker
9 Handgreep
10 Typeplaatje *

* niet zichtbaar

Gebruiksaanwijzing

WAARSCHUWING!

Trek altijd vóór werkzaamheden aan hetelektrische gereedschap de stekker uit het stopcontact.

Voor de ingebruikneming

■ Elektrisch gereedschap uitpakken en controleren of het volledig geleverd is en geen transportschade heeft.
■ Schuurpapier aanbrengen.
■ Stofvangvoorziening monteren.

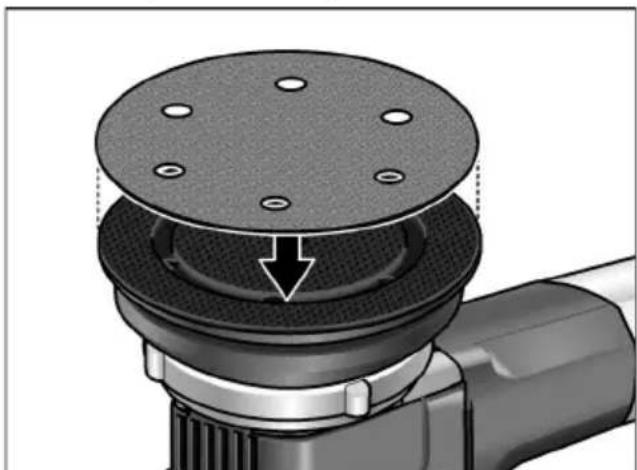

Schuurpapier aanbrengen of vervangen

Het schuurplateau beschikt over een klithechting en is daarom uitsluitend bestemd voor het gebruik van schuurpapier met klithechting.

■ Trek de stekker uit de contactdoos.
■ Vastzittend schuurpapier met klithechting lostrekken (optioneel).
■ Indien nodig aanhechtend vuil van schuurplateau verwijderen.

Nieuw schuurpapier met klithechting aanbrengen. Het schuurpapier met klithechting exact overeenkomend met de perforatie van het schuurplateau aanbrengen. Het schuurpapier met klithechting door lichte druk tegen het schuurplateau op de ondergrond met de klithechting bevestigen.

Stofafzuiging

Het elektrische gereedschap uitsluitend met afzuiging gebruiken. Daardoor worden hoge stofbelasting van de werklucht en ernstige vervuiling van de werkomgeving voorkomen. Het schuurstof wordt vlakbij de schuurplaats via de afzuigkanalen in het schuurplateau afgezogen.

LET OP

Om vastzuigen van het gereedschap aan hetwerkstukoppervlak te voorkomen het zuigvermogen op de zuiger zo laag mogelijk instellen.

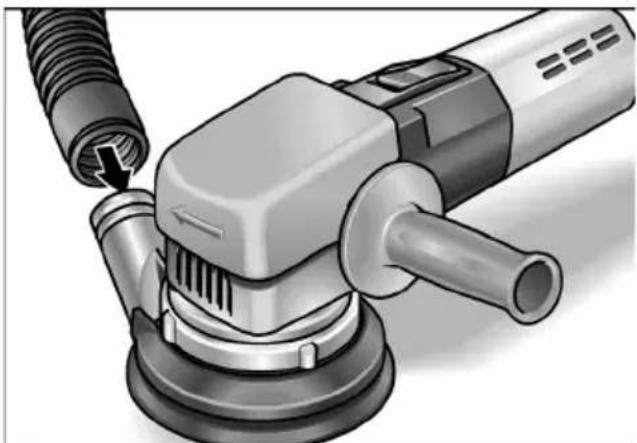

■ Afzuigslang aan aansluitstuk (∅ 28 mm) bevestigen. Gebruik indien nodig een passende adapter.
■ Sluit de afzuigslang op de afzuiginstallatie aan.
Neem de gebruiksaanwijzing van de afzuiginstallatie in acht! Controleer de bevestiging!

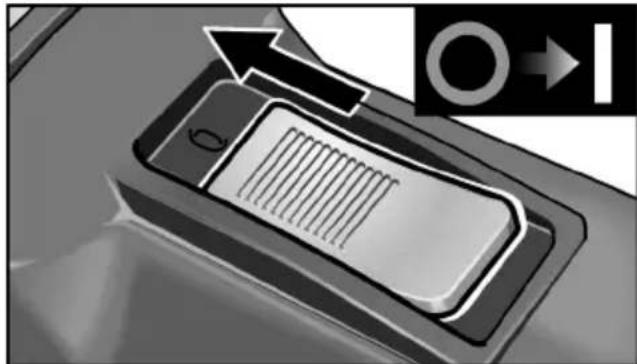

Elektrisch gereedschap in- en uitschakelen

Gebruik voor korte duur zonder vergren- deling:

■ Duw de schakelaar naar voren en houd deze vast.
■ Als u de machine wilt uitschakelen, laat u de schakelaar los.

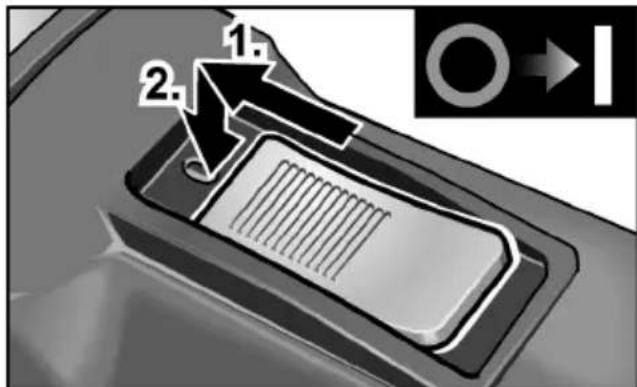

Continu gebruik met vergrendeling: VOORZICHTIG!

Na een stroomuitval begint het ingeschakelde elektrische gereedschap weer te lopen.

■ Duw de schakelaar naar voren en vergrendel vervolgens de schakelaar door deze vooraan in te drukken.

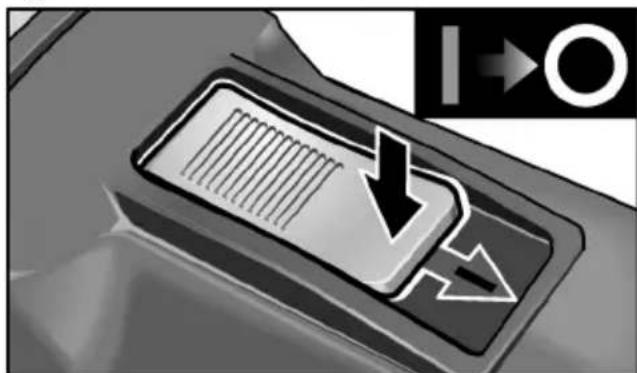

Apparaat uitschakelen:

Als u de machine wilt uitschakelen, ontgrendelt u de schakelaar door deze achteraan in te drukken.

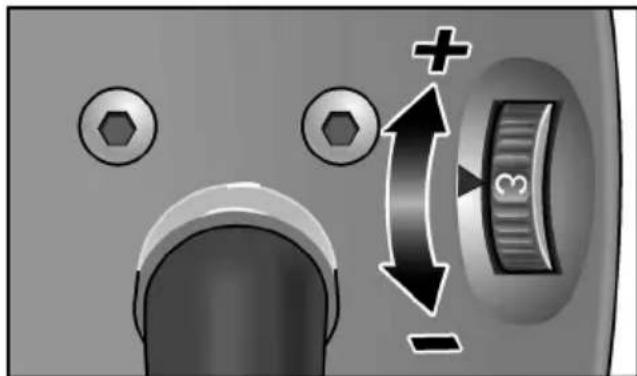

Toerentalregeling

■ Met het stelwiel kan het toerental ook tijdens het gebruik van 1 (laag) tot 6 (hoog) traploos worden gevarieerd.

Daardoor kan de schuursnelheid optimaal worden aangepast aan het materiaal en de werkomstandigheden.

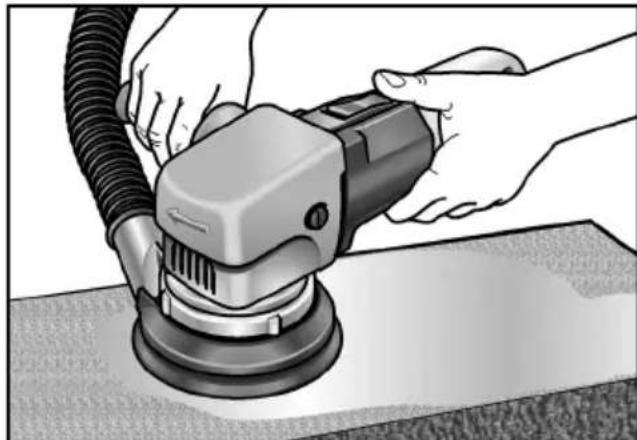

Tips voor de werkzaamheden

LET OP

Na het uitschakelen loopt het slijpgereedschap nog korte tijd uit.

■ Houd de schuurmachine met beide handen vast.
■ De schuurmachine niet overbelasten door te sterk aandrukken. Een overmatige verhoging van de aandrukkracht leidt niet tot een groter schuurvermogen, maar wel tot een sterkere slijtage van het elektrische gereedschap en het schuurmiddel.

Zie www.flex-tools.com voor meer informatie over de producten van de fabrikant.

Onderhoud en verzorging

WAARSCHUWING!

Trek altijd vóór werkzaamheden aan het elektrische gereedschap de stekker uit hetstopcontact.

Reiniging

■ Reinig de machine en de ventilatieopeningen regelmatig.
■ Binnenkant van machinehuis met motor regelmatig uitblazen met droge perslucht via de ventilatieopeningen.

Koolborstels

Het elektrische gereedschap is voorzien van uitschakelkoolborstels.

Na het bereiken van de slijtagegrens van de uitschakelkoolborstels wordt het elektrische gereedschap automatisch uitgeschakeld.

LET OP

Gebruik uitsluitend originele vervangingsonderdelen van de fabrikant. Bij het gebruik van onderdelen van een andere fabrikant vervallen de garantieverplichtingen van de fabrikant.

Machinehuis

LET OP

De schroeven van de machinekop niet losdraaien. Anders vervallen de garantieverplichtingen van de fabrikant.

Reparaties

Laat reparaties uitsluitend uitvoeren door een door de fabrikant erkende klantenservice.

Vervangingsonderdelen en toebehoren

Schuurpapier voor verschillende toepassingen en overig toebehoren vindt u in de catalogi van de fabrikant.

Explosietekeningen en onderdelenlijsten vindt u op onze website: www.flex-tools.com

Afvoeren van verpakking en machine

WAARSCHUWING!

Maak een versleten machine onbruikbaar door het netsnoer te verwijderen.

Alleen voor EU-landen

Gooi elektrische gereedschappen niet bij het huisvuil.

Volgens de Europese richtlijn 2012/19/EG betreffende afgedankte elektrische en elektronische apparatuur en de omzetting van de richtlijn in nationaal recht moeten versleten elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze opnieuw worden gebruikt.

LET OP

Vraag uw vakhandel naar de mogelijkheden om uw oude gereedschap af geven.

CE-Conformiteit

Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens” beschreven product voldoet aan de volgende normen en normatieve documenten:

EN 60745 volgens de bepalingen van de richtlijnen 2004/108/EG (tot 19-04-2016), 2014/30/EU (vanaf 20-04-2016), 2006/42/EG, 2011/65/EG.

Verantwoordelijk voor technische documentatie:

Uitsluiting van aansprakelijkheid

De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade en verloren winst door onderbreking van de werkzaamheden die door het product of het niet-mogelijke gebruik van het product zijn veroorzaakt.

De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade die door onjuist gebruik of in combinatie met producten van andere fabrikanten is veroorzaakt.
