NÁVOD K OBSLUZE X 1107 VE Flex
Originální návod k obsluze 106
Originálny návod na obsluhu 113
Pro Vaši bezpečnost 107
Hlučnost a vibrace 108
Na první pohled ..... 109
Návod k použití 110
Údržba a ošetřování ..... 112
Pokyny pro likvidaci 112
Prohlášení o shodě (€ 112
Vyloučení odpovědnosti ..... 112
Použité symboly
VAROVÁNÍ!
Označuje bezprostředně hrozící nebezpečí. Při nedodržení upozornění hrozí usmrcení nebo nejtěžší poranění.
POZOR!
Označuje nějakou možnou nebezpečnou situaci. Při nedodržení upozornění hrozí poranění nebo věcné škody.
UPOZORNĚNÍ
Označuje aplikační tipy a důležité informace.
Symboly na nářadí
Před uvedením do provozu si přečtěte návod k obsluze!
Noste ochranu očí!
Pokyn pro likvidaci použitého spotřebiče (viz stránka 112)!
Technické údaje
| Typ nářadí | Bruska X 1107 VE | |
| Napětí V/Hz 230/50 | ||
| Třída ochrany | II/☐ | |
| Příkon W 710 | ||
| Výkon W 420 | ||
| Zdvih mm 8,8 | ||
| Počet zdvihů při chodu naprázdno | min-1 | 4300-13000 |
| Maximální průměr brusného tělesa | mm | 150 |
| ∅ přípojky odsávání prachu | mm | 28 |
| Hmotnost (bez kabelu) | kg 2,7 | |
Pro Vaši bezpečnost
VAROVÁNÍ!
Před použitím elektrického nářadí si přečtěte a potom jednejte:
- předložený návod k obsluze,
- "Všeobecné bezpečnostní pokyny" k zacházení s elektrickým nářadím v přiloženém sešitu (čís. publikace: 315.915),
- pravidla a předpisy k zabránění úrazům, platné pro místo nasazení a jednejte podle nich.
Toto elektrické nářadí je konstruováno podle současného stavu techníky a uznávaných bezpečnostně-technických předpisů.
Při jeho používání může přesto dojít k ohrožení života uživatele nebo třetí osoby, event. poškození nářadí nebo jiných věcných hodnot. Elektrické nářadí používejte pouze
- pro stanovené použití,
- v bezvadném bezpečnostně-technickém stavu.
Okamžitě odstraňte poruchy omezující bezpečnost.
Stanovené použití
– pro živnostenské použití v průmyslu a řemesle,
- k hrubému a jemnému broušení dřeva, kovu, umělé hmoty, barvy, tmele a podobných materiálů,
- k použití s brusným papírem se suchým zipem a příslušenstvím, které bude uvedeno v tomto návodu nebo doporučeno výrobcem.
Bezpečnostní pokyny pro brusky VAROVÁNÍ!
Přečtěte si všechna bezpečnostní upozornění a pokyny. Zanedbání při dodržování bezpečnostních upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.
Všechna bezpečnostní upozornění a pokyny si do budoucna uschovejte.
■ Pozor nebezpečí požáru!
Zabraňte přehřátí broušeného materiálu a brusky. Před pracovními přestávkami vždy vyprázdněte zásobník prachu.
Brusný prach v prachovém pytlíku, mikrofiltru, papírovém pytlíku (nebo ve filtračním pytlíku, případně filtru vysavače) se za nepříznivých podmínek, jako jsou odlétající jiskry při broušení kovů, může samovolně vznítit.
Zvláštní nebezpečí vzniká tehdy, když se brusný prach smísí se zbytky laku, polyuretanu nebo jinými chemickými látkami a po dlouhé práci je broušený materiál horký.
■ Dbejte na to, aby odlétávajícími jiskrami nebyly ohrožené žádné osoby.
Odstraňte hořlavé materiály z okolí.
Při broušení kovu vznikají odlétávající jiskry.
■ Prach uvolněný z materiálů jako jsou nátěry obsahující olovo, některé druhy dřeva, minerály a kovy může vytvářet ohrožení pro obsluhující personal nebo v blízkosti se nacházející osoby.
Vdechnutí nebo kontakt s tímto prachem může vést k onemocnění dýchacích cest a/nebo k alergickým reakcím.
- Postarejte se o dobré větrání pracoviště!
- Pokud možno používejte externí odsávání prachu.
- Doporučuje se použití ochranné dýchací masky s třídou filtru P2.
■ Používejte elektrické nářadí pouze pro broušení zasucha.
Vniknutí vody do elektrického nářadí zvyšuje riziko úrazu elektrickým proudem.
■ Při práci držte elektrické nářadí pevně oběma rukama a postarejte se o stabilní postoj. Elektrické nářadí bude oběma rukama jistěji vedeno.
■ Zabezpečte obrobek.
Obrobek držený upínacími zařizeními nebo ve svěráku je držen spolehlivěji než Vaší rukou.
■ Udržujte Vaše pracoviště čisté.
Zejména jsou nebezpečné materiálové směsi. Prach lehkých kovů může hořet nebo explodovat.
Nepoužívejte elektrické nářadí s poškozeným kabelem. Nedotýkejte se poškozeného kabelu a vytáhněte síťovou zástrčku, dojde-li během práce k poškození kabelu. Poškozené kabely zvyšují riziko úrazu elektrickým proudem.
Nikdy nebruste nebo neřezejte lehké kovy, jejichž obsah hořčíku je větší než 80%. Nebezpečí požáru!
Před použitím zkontrolujte správné namontování a upnutí brusných nástrojů.
Zapněte nezatížené nařadí na 30 sekund!
Zkušební chod okamžitě přerušte, dojde-li ke značným vibracím nebo budou-li zjištěna jiná poškození. Zkontrolujte nářadí, abyste stanovili příčinu.
■ Před odložením elektrické nářadí vypněte a nechejte doběhnout.
■ Neupínejte elektrické nářadí do svěráku.
■ Ved'te sitový kabel vždy směrem dozadu od elektrického nářadí.
Další bezpečnostní upozornění
■ Používejte pouze prodlužovací kabely schválené pro venkovní oblast.
■ K označení nářadí používejte pouze nalepovací štítky. Nevrtejte žádné díry do tělesa nářadí.
■ Sítové napětí a napěťové údaje na typovém štítku musí být shodné.
Hlučnost a vibrace
Hodnoty hluku a vibrací byly zjištěny podle EN 60745.
Hladina hluku nářadí vyhodnocená s filtrem A činí typicky:
– Hladina akustického tlaku: 88 dB(A)
– Hladina akustického výkonu: 99 dB(A)
- Nejistota: K = 3 dB
Celková hodnota vibrací:
- Hodnota emisi: a _h = 7,2 m/s^2 - Nejistota: K = 1,5 m/s
VAROVÁNÍ!
Uvedené naměřené hodnoty platí pro nová nářadí. Při denním nasazení se hodnoty hlučnosti a vibrací mění.
UPOZORNĚNÍ
Úroveň vibrací uvedená v těchto pokynech byla změřena měřicí metodou stanovenou normou EN 60745 a lze ji použít k vzájemnému srovnání elektrického nářadí. Je také vhodná pro předběžný odhad kmitavého namáhání.
Uvedená úroveň vibrací reprezentuje hlavní aplikace elektrického nářadí.
Bude-li ovšem elektrické nářadí použito pro jiné aplikace, s odlišnými vloženými nástroji nebo nedostatečnou údržbou, může se úroveň vibrací lišit. Může to podstatně zvýšit kmitavé zatížení během celé pracovní doby.
Pro presné odhadnutí kmitavého namáhání se mají také zohlednit doby, ve kterých je nářadí vypnuto nebo sice běží, ale ve skutečnosti se nepoužívá. Může to podstatně redukovat kmitavé namáhání během celé pracovní doby.
Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací, jako například: údržba elektrického nářadí a vložených nástrojů, udržování teploty rukou, organizace průběhu práce.
POZOR!
Při akustickém tlaku větším než 85 dB(A) noste ochranu sluchu.

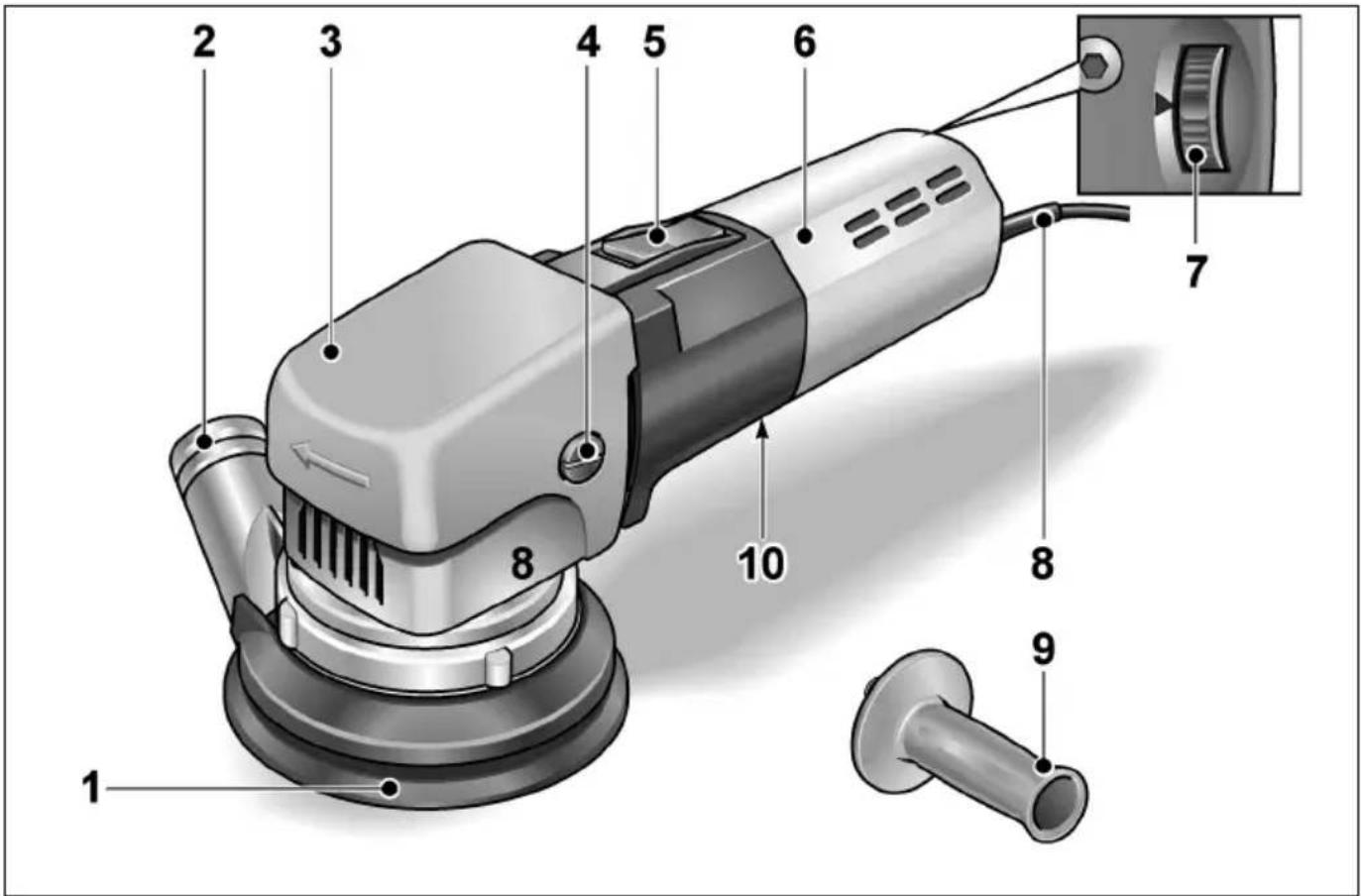

Na první pohled
1 Brusný talíř se suchým zipem 6 K r y t m o t o 2 O t o čná manžeta s připojovacím7 N a s t a v o v hrdlem pro odsávání prachu počtu zdvihů
3 Převodová hlava s uchopovacím krytem 8 Sítový kabel 4,0 m se síťovou zástrčkou
4 Upevňovací šroub uchopovacího krytu 9 R u k o j e t'
5 V y p í n a č Zap./Vyp.10 Typový štítek *
* n e n í v i d i
Návod k použití
VAROVÁNÍ!
Před veškerými pracemi na elektrickém nářadí vytáhněte sítovou zástrčku.
Před uvedením do provozu
■ Vybalte elektrické nářadí a zkontrolujte kompletnost dodávky a případně poškození vzniklá při přepravě.
■ Nasad'te brusný papír.
■ Namontujte lapač prachu.

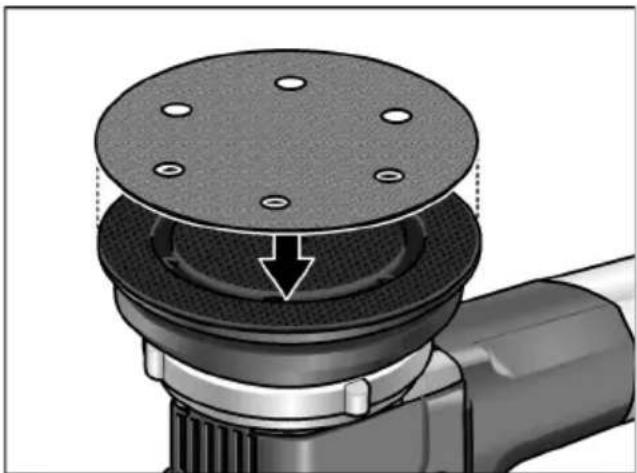

Nasazení nebo výměna brusného papíru
Brusná deska má přilnavý suchý zip a je proto výhradně konstruována pro použití brusných papírů se suchým zipem.
■ Vytáhněte síťovou zástrčku.
■ Stáhněte přiložený brusný papír se suchým zipem (možnost volby).
■ V prípadě potřeby očistěte brusnou desku od hrubých nečistot.
Nasad'te nový brusný papír se suchým zipem. Umístěte brusný papír se suchým zipem tak, aby se přesně shodoval s děrováním brusné desky.
Lehkým přítlakem proti brusnému talíři uchyťte brusný papír se suchým zipem přilnutím suchého zipu na podklad.
Odsávání prachu
Používejte elektrické nářadí výhradně s odsáváním prachu. Zabráni se tím vysokému zatížení prachem v pracovním ovzduší a většímu znečistění na pracovišti. Brusný prach bude odsáván odsávacími kanály v brusné desce přímo na broušeném místě.
UPOZORNĚNÍ
Aby se zabránilo přisání nářadí na povrch obroubku, nastavte na vysavači příslušně nižší sací výkon.

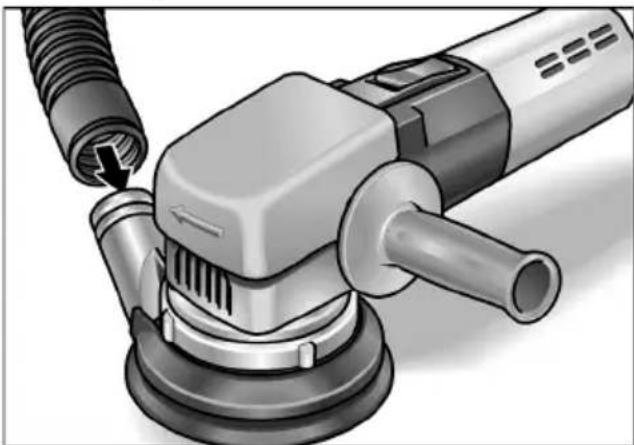

■ Upevněte odsávací hadici na připojovací hrdlo ( 28 mm). V případě potřeby použijte vhodný adaptér.
Připojte odsávací hadici na odsávací zařízení. Dodržujte návod k obsluze odsávacího zařízení! Zkontrolujte upevnění!

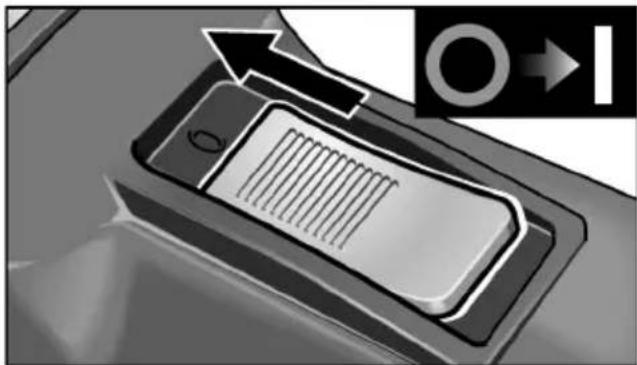

Zapnutí a vypnutí elektrického nářadí
Krátkodobý provoz bez zaskočení:
■ Posuňte kolébkový vypínač směrem dopředu a pevně jej držte.
■ K vypnutí kolébkový vypínač uvolněte.

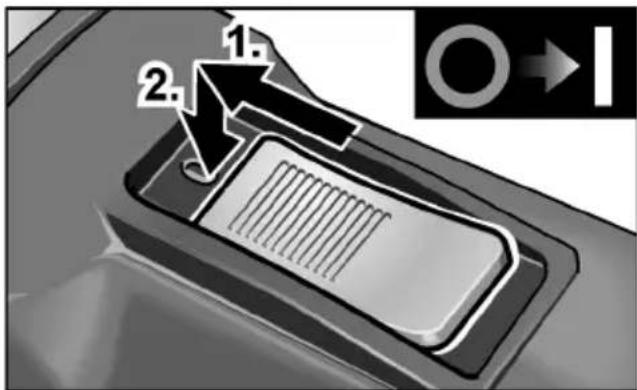

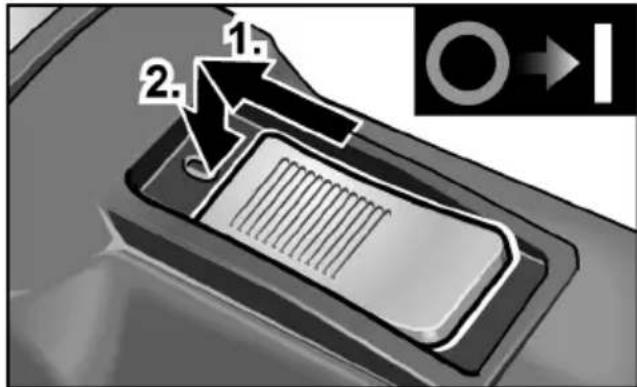

Trvalý provoz se zaskočením:
POZOR!
Po výpadku elektrického proudu se zapnuté elektrické nářadí znovu rozběhne.
■ Posuňte kolébkový vypínač směrem dopředu a stisknutím na přední konec jej zaskočením zajistěte.

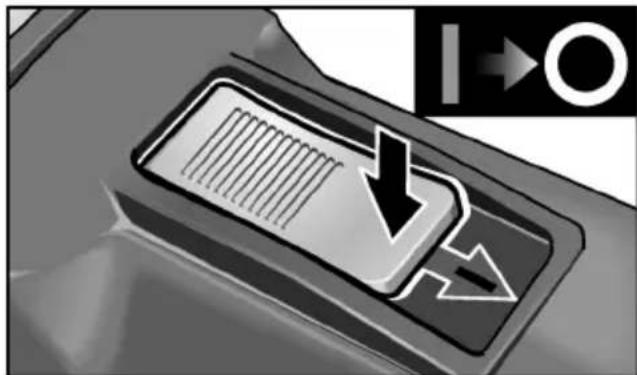

Vypnutí nářadí:
■ K vypnutí kolébkový vypínač stisknutím na zadní konec odblokujte.

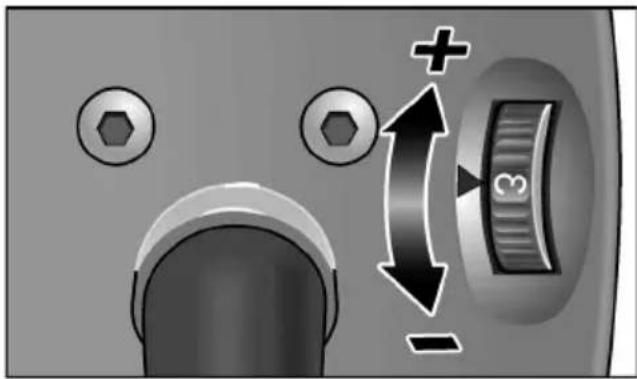

Regulace otáček
■ S nastavovacím kolečkem lze také během provozu plynule měnit otáčky od 1 (nízké) do 6 (vysoké).
Tím lze brusnou rychlost optimálně přizpůsobit příslušnému materiálu a pracovním podmínkám.
Pracovní pokyny
UPOZORNĚNÍ
Po vypnutí brusný nástroj ještě krátkou dobu dobíhá.

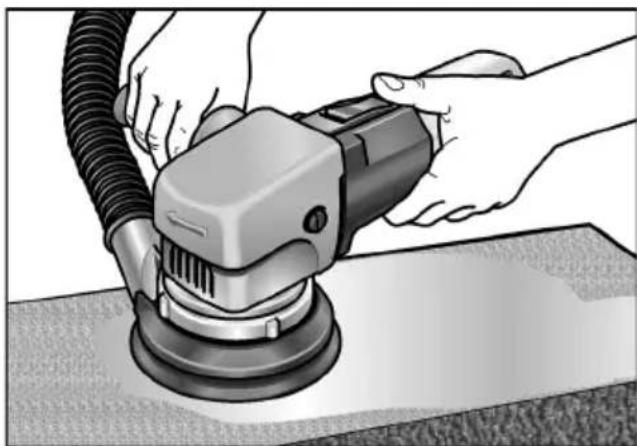

■ Držte brusku pevně oběma rukama.
Nepřetěžujte brusku příliš silným přítlakem. Nadměrné zvýšení přítlaku nevede k vyššímu brusnému výkonu, nýbrž k silnějšímu opotřebení elektrického nářadí a brusného prostředku.
Další informace o produktech výrobce na www.flex-tools.com.
Údržba a ošetřování
VAROVÁNÍ!
Před veškerými pracemi na elektrickém nářadí vytáhněte síťovou zástrčku.
Čistění
■ Nářadí a větrací štěrbiny pravidelně čistěte.
■ Vnitřní prostor tělesa brusky s motorem pravidelně vyfoukejte přes větrací štěrbiny suchým stlačeným vzduchem.
Uhlíkové kartáčky
Elektrické nářadí je vybaveno vypínacími uhlíky. Po dosažení meze opotrebení vypínacích uhlíků se elektrické nářadí automaticky vypne.
UPOZORNĚNÍ
K výměně používejte pouze originální díly výrobce. Při použití cizích výrobků zaniknou záruční závazky výrobce.
Těleso
UPOZORNĚNÍ
Nepovolujte šrouby na hlavě tělesa brusky. Při nedodržení zaniknou záruční závazky výrobce.
Opravy
Opravy nechejte výhradně provádět prostřednictvím některé servisní dílny, autorizované výrobcem.
Náhradní díly a příslušenství
Brusný papír pro různé oblasti použití a další příslušenství si zjistěte v katalozích výrobce. Rozložená schémata a seznamy náhradních dílů najdete na naší webové stránce: www.flex-tools.com
Pokyny pro likvidaci
VAROVÁNÍ!
Odstraněním síťového kabelu učiňte vysloužilé nářadí nepoužitelným.
Pouze pro země EU Nevyhazujte elektrické nářadí do domovního odpadu!
Podle evropské směrnice 2012/19/ES o elektrických a elektronických použitých spotřebičích a její realizace do národního práva se použité elektrické nářadi musí sbírat odděleně a dodávat do ekologické recyklace.
UPOZORNĚNÍ
O možnostech likvidace se informujte u Vašeho specializovaného obchodníka!
Prohlášení o shodě (€
Prohlašujeme na svou výlučnou odpovědnost, že výrobek popsaný v části “Technické údaje” je v souladu s následujícími normami nebo normativními dokumenty:
EN 60745 podle ustanovení směrnic 2004/108/ES (do 19.04.2016), 2014/30/EU (od 20.04.2016), 2006/42/ES, 2011/65/ES.
Zodpovědný za technické podklady: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
Vyloučení odpovědnosti
Výrobce a jeho zástupce neručí za škody a ušlý zisk vlivem prerušení obchodní činnosti, která byla způsobená výrobkem nebo eventuálně nemožností jeho použití.
Výrobce a jeho zástupce neručí za škody, které byly způsobeny neodborným použitím nebo ve spojitosti s výrobky jiných výrobců.
Obsah
Použité symboly .....113
Technické údaje .....113
Pre Vašu bezpečnost .....114
Návod na použitie .....117
Údržba a ošetrovanie .....119
Pokyny pre likvidáciu .....119
Prehlásenie o zhode (€....119
Pred uvedením do prevádzky si prečítajte návod na obsluhu!
Noste ochranu očí!
Pred použitím elektrického náradia si prečítajte a potom jednajte:
Nepoužívajte elektrické náradie s poškodeným káblom. Nedotýkajte sa poškode-ného kábla a vytiahnite sietovú zástrčku, ak sa kábel v priebehu práce poškodí.
Hladina hluku náradia vyhodnotená s filtrom A je typicky:
– Hladina akustického tlaku: 88 dB(A)
– Hladina akustického výkonu: 99 dB(A)
- Neistota: K = 3 dB
3 Prevodová hlava s uchopovacím krytom 8 Sietový kábel 4,0 m so sietovou zástrčkou
■ Posuňte kolieskový vypínač smerom dopredu a pevne ho držte.
■ Na vypnutie kolieskový vypínač uvoľnite.
Po výpadku elektrického prúdu sa zapnuté elektrické náradie opät' rozbehne.
■ Posuňte kolieskový vypínač smerom dopredu a stlačením na predný koniec ho zaskočením zaistite.
Vypnutie náradia:
■ Na vypnutie kolieskový vypínač stlačením na zadný konec odblokujte.
Regulácia otáčok
Údržba a ošetrovanie
VAROVANIE!
Elektrické náradie je vybavené vypínacími uhlíkmi. Po dosiahnutí medze opotrebenia vypínacích uhlíkov sa elektrické náradie automaticky vypne.
UPOZORNENIE
Pokyny pre likvidáciu
VAROVANIE!
Len pre krajiny EÚ Nevyhadzujte elektrické náradie do domového odpadu!
