MANUAL DE UTILIZADOR X 1107 VE Flex

Instruções de serviço originais ....40

Para sua segurança ..... 41

Ruído e vibração 42

Panorâmica da máquina ..... 43

Instruções de utilização 44

Manutenção e tratamento ..... 46

Indicações sobre reciclagem ..... 46

Exclusão de responsabilidades ..... 46

Símbolos utilizados

AVISO!

Caracteriza um perigo imediato e eminente. Anão observação da indicação, pode implicar morte ou ferimentos muito graves.

ATENÇÃO!

Caracteriza uma situação possivelmente perigosa. A não observação da indicação, pode implicar ferimentos ou prejuízos materiais.

INDICAÇÃO

Caracteriza conselhos para utilização e informações importantes.

Símbolos no aparelho

Antes da colocação em funcionamento, leia as Instruções de serviço!

Usar óculos de protecção!

Indicações sobre reciclagem para oaparelho antigo (ver a pág. 46)!

Tipo do aparelho		Lixadeira X 1107 VE
Tensão V/Hz 230/50
Classe de protecção		II/☐
Potência absorvida W 710
Potência útil W 420
Curso mm 8,8
Número de cursos com rotação em vazio	min^-1	4300–13000
Diâmetro máx. do rebolo de lixar	mm	150
∅ de ligação da aspiração de pó	mm	28
Peso (sem cabo)	kg	2,7

Para sua segurança

AVISO!

Ler antes da utilização da ferramenta eléctrica e proceder em conformidade com:

—estas Instruções de serviço,

-as instruções gerais de segurança, parautilização com ferramentas eléctricasna documentação anexa (Textosn.: 315.915),

-as regras e as normas em vigor para prevenção contra acidentes no local deutilização.

Esta ferramenta eléctrica foi fabricada deacordo com a situação da técnica e com asregras técnicas de segurança em vigor. Noentanto, na sua utilização, podem existir danos para o utilizador ou terceiros, ou danos na máquina ou noutros bens.

A ferramenta eléctrica é só para utilização

–de acordo com as disposições legais,

-em perfeita situação de segurança técnica.

As anomalias que prejudiquem a segurança devem ser imediatamente eliminadas.

Utilização de acordo com as disposições legais

• para utilização profissional na indústria e artesanato,
• para a esmerilagem grossa e fina de madeira, metal, plástico, pintura, tinta de acabamento e materiais semelhantes,
• para a utilização com folha de lixa auto- aderente e acessórios indicados neste manual ou recomendados pelo fabricante.

Indicações de segurança para lixadeiras

AVISO!

Leia todas as indicações de segurança einstruções. A não observância das indicações de segurança e das instruções podem tercomo consequência um choque eléctrico, incêndio e/ou ferimentos graves.

Guarde todas as indicações de segurança e instruções para o futuro.

■ Atenção perigo de incêndio!

Evitar o sobreaquecimento do material para lixar e da lixadeira.

Esvaziar o reservatório do pó sempre antes das pausas de trabalho.

O pó no saco do pó, microfiltros, saco de papel (ou no saco do filtro ou o filtro do aspirador do pó) pode, em condições desfavoráveis, como o voo de faíscas ao lixar metais, provocar uma auto-inflamação. Perigo especial subsiste, se o pó de lixar estiver misturado com restos de tinta, poliuretano ou outros produtos químicos e o material a lixar estiver muito quente depois de trabalhos prolongados.

■ Preste atenção para que ninguém seja posto em perigo devido ao vôo de faíscas. Elimine materiais inflamáveis que se encontram em proximidade.

Ao lixar metal verifica-se o voo de faíscas.

As poeiras libertadas de materiais, como pinturas com teor de chumbo, alguns tipos de madeira, minerais e metais, podem prejudicar a saúde do operador do aparelho ou de pessoas que se encontrem nas proximidades.

A inalação ou o contacto com estas poeiras pode provocar doenças no aparelho respiratório e/ou reacções alérgicas.

• Providenciar uma boa ventilação no local de trabalho!
• Se possível, utilizar uma aspiração de pó independente.
• Recomenda-se a utilização de uma máscara de protecção da respiração com uma classe de filtro P2.

■ Utilizar o aparelho só para lixar a seco.

A infiltração de água num aparelho eléctrico aumenta o risco dum choque eléctrico.

■ Manter a ferramenta eléctrica fixa com ambas as mãos ao trabalhar e procurar manter uma posição de segurança.

A ferramenta eléctrica é mais segura conduzida com ambas as mãos.

■ Fixar a peça a trabalhar.

Uma peça mantida fixa num dispositivo de aperto ou num torno de bancada está mais segura do que presa com a mão.

■ Manter o posto de trabalho limpo.

Misturas de materiais são particularmente perigosas. Pó de metais leves pode inflamar ou explodir.

- Não utilizar a ferramenta eléctrica com o cabo de ligação danificado.

Não tocar no cabo de ligação danificado e desligar a ficha da tomada, se o cabo for danificado durante o trabalho. Cabos de ligação danificados aumentam o risco de um choque eléctrico.

Nunca cortar nem lixar metais leves, cujo teor de magnésio seja superior a 80%.

Perigo de incêndio!

■ Antes da utilização, controlar a montagem e fixação das ferramentas de lixar.

Colocar a máquina em funcionamento em vazio durante ca. de 30 segundos! Interromper imediatamente o teste da máquina, se se verificarem fortes vibrações na máquina ou se forem detectados outros danos. Controlar a máquina, para determinar a causa desta anomalia.

■ Desligar a ferramenta eléctrica, antes de a assentar e deixá-la parar completamente.

- Não fixar a ferramenta eléctrica num torno de bancada.

■ Conduzir o cabo de rede sempre por trás da ferramenta eléctrica.

Outras indicações de segurança

- Utilizar somente cabos de extensão homologados para exteriores.

Para identificação do aparelho, utilizar apenas placas autocolantes.

Não fazer furos na estrutura da serra.

A tensão da rede e a indicação de tensão na chapa de características têm que ser coincidentes.

Ruído e vibração

Os valores de ruído e de vibração foram apurados de acordo com a EN 60745.

O nível de ruído A estimado do aparelho comporta normalmente:

– Nível de pressão acústica: 88 dB(A)

– Nível de ruído-potência: 99 dB(A)

- Insegurança: K = 3 dB.

Valor global de vibrações:

- Valor de emissão: a h = 7,2 m/s^2 - Insegurança: K = 1,5 m/s

AVISO!

Os valores de medição indicados são válidos para aparelhos novos. Na utilização diária alteram-se os valores de ruído e de oscilação.

INDICAÇÃO

O nível de vibrações indicado nestas instruções foi medido em conformidade com um processo de medição normalizado na EN 60745 e pode ser utilizado para a comparação de ferramentas eléctricas entre si. Este processo também é adequado para uma estimativa provisória da carga das vibrações. O nível de vibrações indicado representa as principais utilizações das ferramentas eléctricas. Se, no entanto, a ferramenta eléctrica for aplicada noutras situações com ferramentas diferentes ou com insuficiente manutenção, o nível de vibrações também pode ser diferente. Isto pode aumentar claramente a carga das vibrações durante o período global de trabalho.

Para uma avaliação exacta da carga de vibrações, devem também ser considerados os tempos em que o aparelho está desligado ou embora estando a funcionar não está em utilização. Isto pode reduzir claramente a carga das vibrações durante o período global de trabalho.

Determinar medidas de segurança adicionais para protecção do utilizador do efeito das vibrações, como, por exemplo: Manutenção da ferramenta eléctrica e das ferramentas aplicadas, manutenção das mãos quentes, organização dos ciclos de trabalho.

ATENÇÃO!

Com um nível de pressão acústica superior a85 dB(A), deve ser usado um protector para os ouvidos.

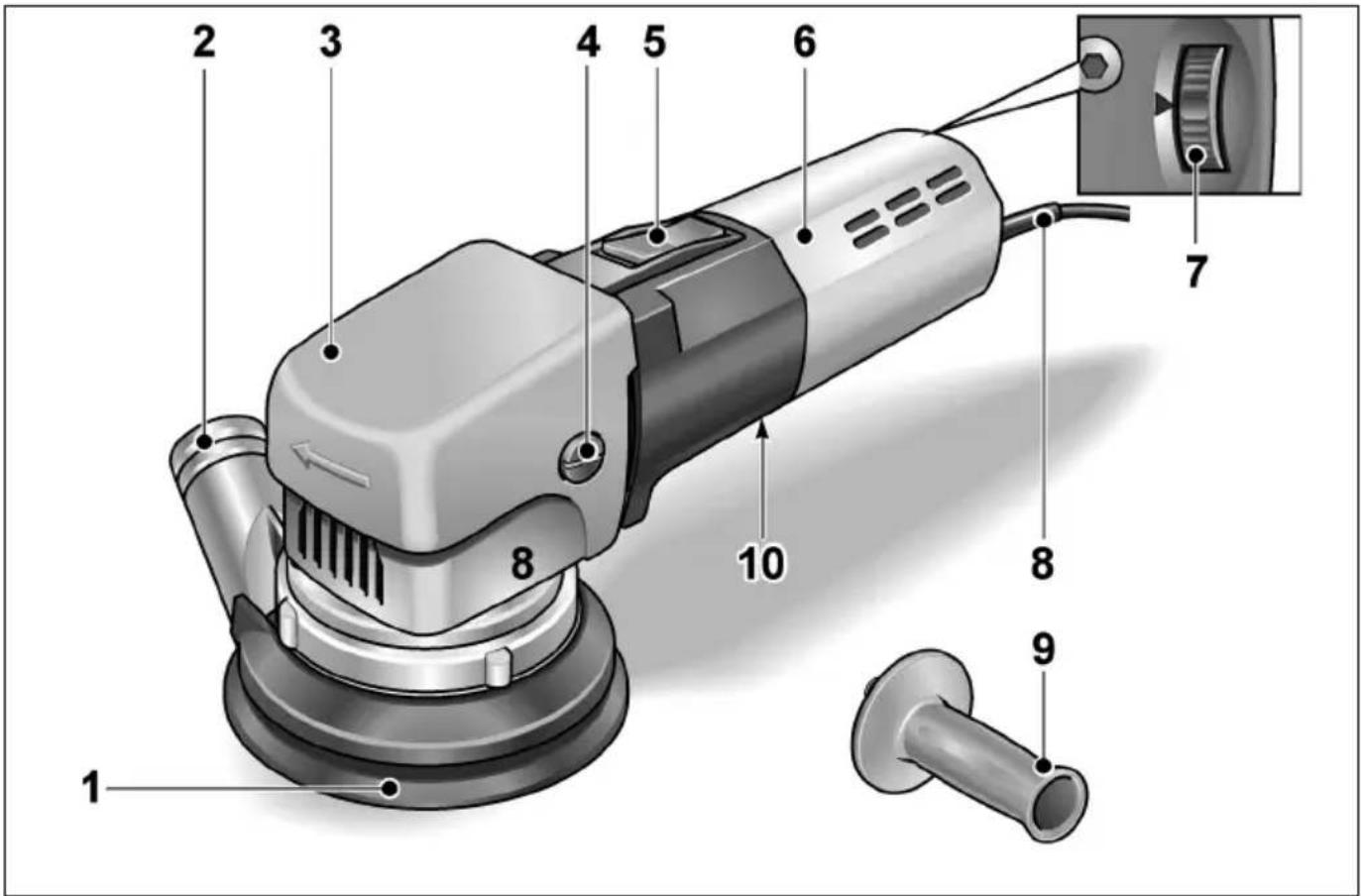

Panorâmica da máquina

1 Prato de lixar auto-aderente
2 Punho rotativo com bocal de ligação para a aspiração de pó
3 Cabeça da engrenagem com tampa do punho
4 Parafuso de fixação para a tampa do punho
5 Interruptor de Lig./Deslig.

6 Caixa do motor
7 Roda de ajuste para regular o número de cursos
8 Cabo de rede com 4,0 m e com ficha de ligação à rede
9 Punho
10 Chapa de características *

* não é visível

Instruções de utilização

AVISO!

Antes de qualquer intervenção na ferramenta eléctrica, desligar a ficha da tomada.

Antes da colocação em funcionamento

■ Desembalar a ferramenta eléctrica e controlar, se a totalidade do fornecimento está correcta e se existem danos provocados durante o transporte.
■ Assentar a folha de lixa.
■ Montar o dispositivo de captação de pó.

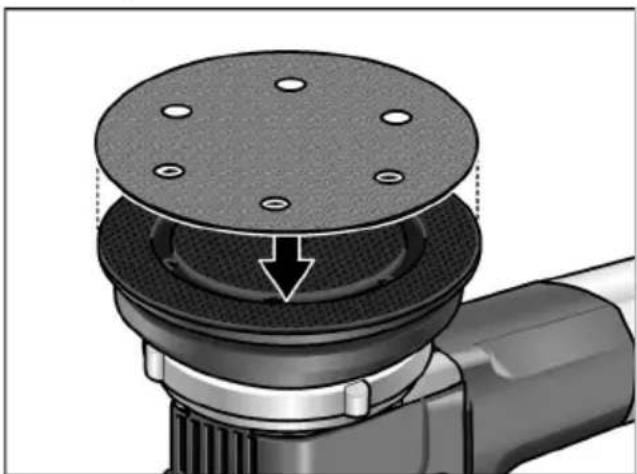

Assentar ou substituir a folha de lixa

A placa de lixar dispõe de uma auto-aderência e, por isso, está preparada, exclusivamente, para a utilização de folhas de lixa auto-aderentes.

■ Desligar a ficha da tomada.
■ Retirar a folha de lixa auto-aderente assente na máquina (opcional).
Se necessário, limpar a placa de lixar de impurezas de maior volume.

■ Assentar uma nova folha de lixa auto-aderente. Colocar a folha de lixa auto-aderente em coincidência exacta com os furos da placa de lixar.

Fixar a folha de lixa auto-aderente através duma ligeira pressão contra a base do prato de lixar para activar a auto-aderência.

Aspiração de pó

Utilizar a ferramenta eléctrica, exclusivamente, com a aspiração do pó. Com isso, evitam-se elevadas cargas de pó no ambiente de trabalho e impurezas maiores no posto de trabalho. O pó de lixar é espirado diretamente no local de abrasão através dos canais de aspiração que se encontram na placa de lixar.

INDICAÇÃO

Para impedir uma aspiração do aparelho que prenda à superfície da peça, regular uma potência de aspiração menor em conformidade no aspirador.

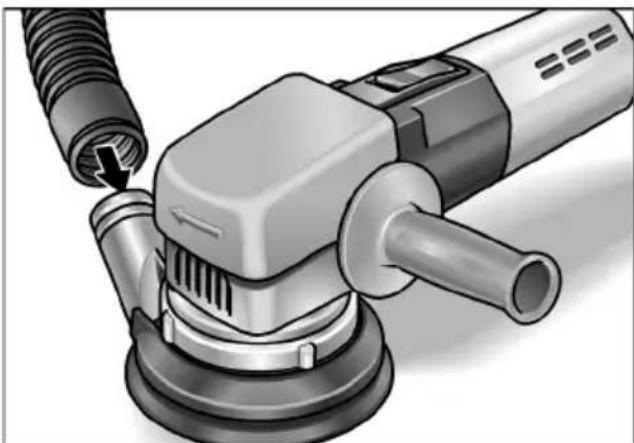

■ Fixar a mangueira de aspiração no bocal de ligação (∅ 28 mm).
Em caso de necessidade, utilizar um adaptador adequado.
■ Ligar a mangueira de aspiração ao sistema de aspiração.
Respeitar as Instruções de serviço para o sistema de aspiração!
Controlar a fixação!

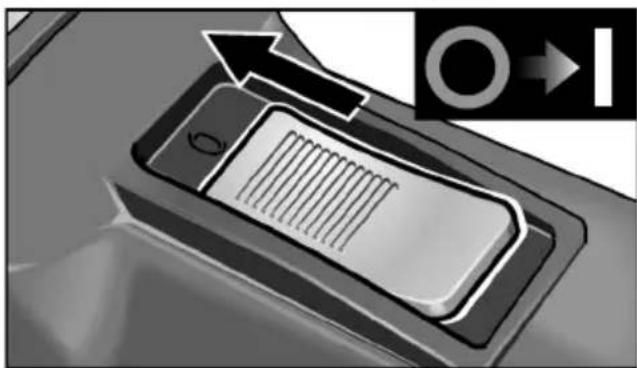

Funcionamento curta sem engate:

■ Deslocar o interruptor basculante para a frente e prendê-lo.
Para desligar, libertar o interruptor basculante.

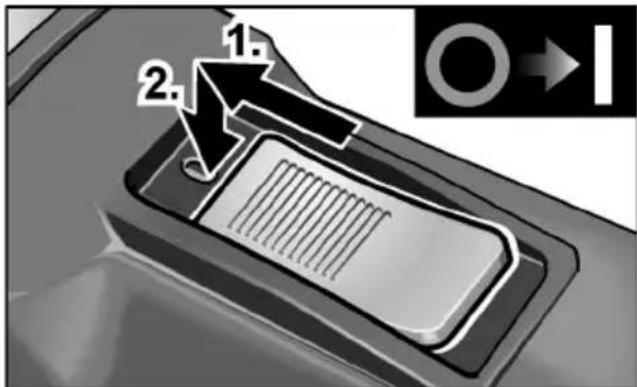

Funcionamento contínuo com engate:

ATENÇÃO!

Após uma falha de corrente, a ferramenta eléctrica antes ligada volta a funcionar.

■ Deslocar o interruptor basculante para a frente e engatá-lo, exercendo pressão na parte da frente.

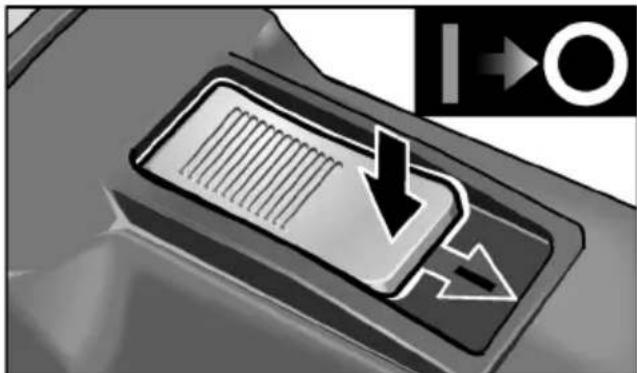

Desligar o aparelho:

Para desligar, exercer pressão na parte de trás do interruptor.

Regulação da rotação

■ Com a roda de ajuste também pode variar continuamente as rotações durante o funcionamento de 1 (baixo) até 6 (alto). Com isso, pode ser adaptada de forma optimizada a velocidade de lixar ao respectivo material e às condições de trabalho.

Indicações sobre trabalho

INDICAÇÃO

Depois de desligada, a ferramenta eléctrica ainda roda durante breves momentos.

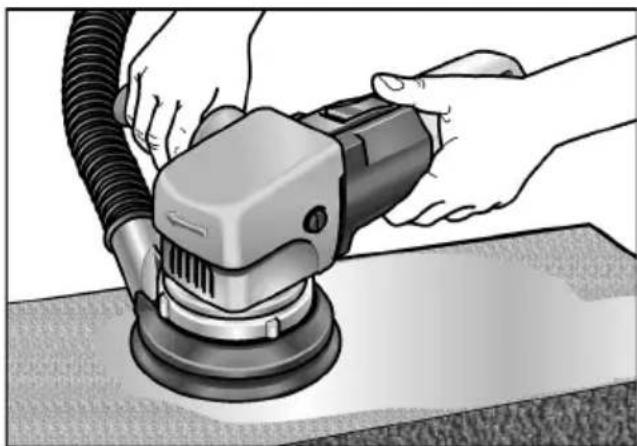

■ Segurar a lixadeira com as duas mãos.
Não sobrecarregar a lixadeira com uma pressão de encosto demasiado forte. Uma elevação exagerada da pressão de encosto não provoca uma potência de lixar mais elevada, mas sim, o desgaste mais elevado da ferramenta eléctrica e do elemento de lixar.

Mais informações sobre os produtos do fabricante no site www.flex-tools.com.

Manutenção e tratamento

AVISO!

Antes de qualquer intervenção na ferramenta eléctrica, desligar a ficha da tomada.

Limpeza

■ Limpar regularmente o aparelho e as ranhuras de ventilação.
■ Soprar regularmente o espaço interior da caixa com o motor por meio de ar comprimido seco, através das ranhuras de ventilação.

Escovas de carvão

A ferramenta eléctrica está equipada com escovas de carvão para corte de ligação. Depois de se atingir o limite máximo de desgaste das escovas de carvão, a ferramenta eléctrica desliga automaticamente da corrente.

INDICAÇÃO

Na substituição, utilizar somente peças originais do fabricante. Sendo utilizadas peças deoutros fabricantes, expiram as obrigações de garantia do fabricante.

Caixa

INDICAÇÃO

Não desapertar os parafusos na cabeça da caixa. Se esta indicação não for respeitada, expiram as obrigações de garantia do fabricante.

Reparações

As reparações devem ser executadas, exclusivamente, por Serviços Técnicos autorizados pelo fabricante.

Peças de reparação e acessórios

Para informação sobre as folhas de lixa para diferentes campos de aplicação e outros acessórios consultar os catálogos do fabricante. Desenhos de explosão e listas de peças de reparação podem ser consultados na nossa Homepage: www.flex-tools.com

Indicações sobre reciclagem

AVISO!

Os aparelhos fora de serviço devem ser inutilizados, retirando-lhes os cabos de ligação àrede.

Só para os países da UE

Não colocar as ferramentas eléctricas no lixo doméstico!

Em conformidade com a Directiva Europeia 2012/19/CE sobre aparelhos eléctricos e electrónicos usados e com a transposição para o Direito Nacional, as ferramentas eléctricas usadas têm que ser reunidas separadamente e encaminhadas para o reaproveitamento sem poluição do meio ambiente.

INDICAÇÃO

Informe-se sobre possibilidades de reciclagem junto do agente especializado!

Conformidade C€

Declaramos, sob nossa inteira responsabilidade, que o produto descrito em «Características técnicas» se encontra em conformidade com as normas e os documentos normativos seguintes:

EN 60745 de acordo com as determinações das directivas 2004/108/CE (até 19.04.2016), 2014/30/UE (a partir de 20.04.2016), 2006/42/CE, 2011/65/CE.

Responsável pela documentação técnica:

Exclusão de responsabilidades

O fabricante e seus representantes não se responsabilizam por danos e perda de lucros, resultantes da interrupção do negócio, provocada pelo produto ou pela possível não utilização do mesmo.

O fabricante e seus representantes não se responsabilizam por danos provocados por uma utilização inadequada ou em ligação com produtos de outros fabricantes.
