Type de produit	Ponceuse
Marque	Flex
Modèle	X 1107 VE
Tension d'alimentation	230 V / 50 Hz
Classe de protection	II (double isolation)
Puissance absorbée	710 W
Puissance débitée	420 W
Course	8,8 mm
Régime à vide	4300 – 13000 min⁻¹
Diamètre max. du disque abrasif	150 mm
Diamètre du raccord d'aspiration	28 mm
Poids (sans cordon)	2,7 kg
Longueur du cordon	4,0 m
Niveau de pression acoustique	88 dB(A)
Niveau de puissance sonore	99 dB(A)
Valeur de vibrations	7,2 m/s² (K=1,5)
Type de fixation abrasif	Auto-agrippant
Régulation de vitesse	Électronique, continue (molette 1-6)
Usage prévu	Ponçage à sec du bois, métal, plastique, peinture, mastic
Aspiration	Intégrée, raccord 28 mm
Sécurité	Arrêt automatique des balais de charbon usés
Entretien	Nettoyage régulier, remplacement balais d'origine
Homologations	CE, EN 60745

FOIRE AUX QUESTIONS - X 1107 VE Flex

Comment changer le papier abrasif ?

Débranchez la fiche mâle de la prise de courant. Retirez le papier abrasif usagé. Nettoyez le plateau de ponçage si nécessaire. Montez un nouveau papier abrasif auto-agrippant en alignant les perforations. Appuyez légèrement pour fixer.

Comment régler la vitesse de ponçage ?

Utilisez la molette (7) située sur le carter moteur. Tournez-la pour ajuster le nombre de courses entre 1 (faible) et 6 (élevée). La vitesse peut être modifiée même en cours de travail.

Comment raccorder un aspirateur ?

Fixez un flexible d'aspiration (diamètre 28 mm) sur l'embout de raccordement rotatif (2). Utilisez un adaptateur si nécessaire. Raccordez l'autre extrémité à une installation d'aspiration adaptée.

Que faire si la ponceuse s'arrête soudainement ?

Cela peut indiquer que les balais de charbon sont usés. L'appareil s'éteint automatiquement lorsqu'ils atteignent leur limite. Remplacez-les uniquement par des pièces d'origine Flex.

Puis-je utiliser cette ponceuse pour le ponçage humide ?

Non, cet outil électrique est conçu uniquement pour le ponçage à sec. La pénétration d'eau augmente le risque d'électrocution.

Quel type de masque de protection utiliser ?

Il est recommandé d'utiliser un masque de protection respiratoire avec filtre de classe P2, surtout lors du ponçage de matériaux générant des poussières nocives.

Comment nettoyer la ponceuse ?

Débranchez l'appareil. Nettoyez régulièrement le carter moteur et les ouïes de ventilation avec de l'air comprimé sec. Nettoyez également le plateau de ponçage des impuretés.

Que faire si le cordon d'alimentation est endommagé ?

N'utilisez pas l'outil électrique. Ne touchez pas le câble abîmé et débranchez immédiatement la fiche de la prise de courant. Faites remplacer le cordon par un atelier SAV agréé.

Où trouver des pièces de rechange ?

Consultez les catalogues du fabricant sur www.flex-tools.com pour les vues éclatées et les listes de pièces de rechange. Utilisez uniquement des pièces d'origine.

Comment éliminer l'appareil en fin de vie ?

Ne jetez pas l'appareil aux ordures ménagères. Conformément à la directive DEEE (2012/19/CE), rapportez-le à un point de collecte pour recyclage. Consultez votre revendeur spécialisé.

MODE D'EMPLOI X 1107 VE Flex

Notice d'instructions d'origine 17

Symboles utilisés ..... 17

Données techniques 17

Pour votre sécurité ..... 18

Bruit et vibrations ..... 19

Vue d'ensemble 20

Instructions d'utilisation ..... 21

Maintenance et nettoyage 23

Consignes pour la mise au rebut ..... 23

Conformité C€.... 24

Exclusion de responsabilité ..... 24

Symboles utilisés

AVERTISSEMENT!

Ce symbole prévient d'un danger imminent ; lenon-respect des consignes qui le suivent s'accompagne d'un danger de mort ou de blessures très graves.

PRUDENCE!

Ce symbole désigne une situation potentiellement dangereuse. Si vous ne respectez pas cette consigne, vous risquez de vous blesser ou de causer des dégâts matériels.

REMARQUE

Ce symbole vous donne des conseils d'utilisation et des informations importantes.

Symboles apposés sur l'appareil

Avant la mise en service, veuillez lire la notice d'instructions !

Portez des lunettes de protection !

Consignes pour la mise au rebut del'ancien appareil (voir page 23) !

Données techniques

Type d'appareil Ponceuse X 1107 VE
La tension V/Hz 230/50
Classe de protection		II/☐
Puissance absorbée W 710
Puissance débitée W 420
Course mm 8,8
Nombre de courses à vide	min^-1	4300–13000
Diamètre max. du corps abrasif	mm	150
∅ du raccord d'aspiration	mm	28
Poids (sans le cordon)	kg	2,7

Pour votre sécurité

AVERTISSEMENT !

Avant d'utiliser cet outil électrique, veuillez lireles documents suivants et respecter leurs contenus :

-la présente notice d'utilisation.
-les « Consignes générales de sécurité » régissant l'emploi des appareils électriques et réunies dans le fascicule ci-joint (référence : 315.915),
- Les r'ègles et prescriptions préventives des accidents applicables sur le lieu de mise en œuvre.

Cet appareil électrique a été construit en l'état de la technique et des règles techniques de sécurité reconnues. Toutefois, de son emploi peut émaner un danger de mort et un risque de blessures graves pour l'utilisateur ou les tiers, ou un risque d'endommager la machine elle-même ou d'autres objets de valeur. Il ne faut utiliser cet appareil électrique

– qu'à des fins conformes à l'usage prévu,
—dans un état technique et de sécurité parfait.

Supprimez immédiatement tout dérangement susceptible de compromettre la sécurité.

Conformité d'utilisation

Cette ponceuse est destinée

• aux utilisations professionnelles dans l'industrie et l'artisanat,
• au ponçage grossier et fin du bois, du métal, des matières plastiques, de la peinture, du mastic et de matériaux similaires,
• à l'emploi avec du papier abrasif auto-agrippant et avec les accessoires indiqués dans la présente notice ou recommandés par le fabricant.

Consignes de sécurité pour ponceuses

AVERTISSEMENT !

Veuillez lire toutes les consignes de sécurité et instructions. Si les consignes d'avertissement et instructions ne sont pas correctement respectées, cela engendre unrisque d'électrocution, d'incendie et / ou deblessures graves.

Veuillez conserver toutes les consignes de sécurité et instructions dans un endroit sûr pour pouvoir les reconsulter ultérieurement.

■ Attention, risque d'incendie ! Évitez que la surface poncée et la ponceuse ne surchauffent. Avant d'effectuer des pauses de travail, videz toujours le réservoir à poussière. En raison des étincelles qu'engendre le ponçage des métaux, la poussière de ponçage présente dans le sac à poussière, sur le microfiltre, le sac en papier (ou dans le sac filtrant et / ou les le filtre de l'aspirateur) risque de prendre feu dans des conditions défavorables. Si la poussière de ponçage est mélangée à des résidus de peinture, de polyuréthane ou à d'autres substances, et si la pièce poncée est très chaude après un long ponçage, cela crée un risque particulier.

■ Veillez à ce que personne ne puisse être menacé par la projection d'étincelles. Éloignez tous matériaux combustibles situés à proximité. Le ponçage de métaux engendre des étincelles.
■ Les poussières de certains matériaux poncés (peintures au plomb, certaines essences de bois, minéraux ou métaux) peuvent exposer l'utilisateur ou des personnes proches de lui à des risques.

L'inhalation ou le fait de toucher ces poussières peuvent provoquer des maladies des voies respiratoires et / ou des réactions allergiques.

• Veillez à ce que l'aération du poste de travail soit suffisante !
• Si possible, utilisez un système externe d'aspiration de la poussière.
• Il est recommandé d'utiliser un masque de protection respiratoire avec filtre de classe P2.

■ N'utilisez cet outil électrique que pour le ponçage à sec uniquement.

La pénétration d'eau dans un appareil électrique accroît le risque d'électrocution.

■ Pendant le travail, tenez l'outil électrique avec les deux mains et veillez à bien vous tenir en équilibre.

Le guidage de l'outil électrique est plus sûr si vous le tenez des deux mains.

■ Sécurisez la pièce. Une pièce retenue au moyen de dispositifs de serrage ou d'un étau l'est plus sûrement qu'avec la main.
■ Maintenez votre poste de travail propre. Les mélanges de matières sont particulièrement dangereux. La poussière de métal léger peut brûler ou exploser.
N'utilisez pas l'outil électrique si son câble d'alimentation est endommagé. Ne touchez pas le câble abîmé et débranchez la fiche mâle de la prise de courant si le câble a été endommagé pendant les travaux.

Les câbles d'alimentation endommagés accroissent le risque d'électrocution.

■ Ne poncez et ne sectionnez jamais de matériaux dont la teneur en magnésium dépasse 80%. Risque d'incendie !
Avant l'utilisation, vérifiez que les outils de meulage ont été correctement montés et fixés. Enclenchez l'appareil et laissez-le tourner hors charge pendant 30 secondes. Interrompez immédiatement l'essai de marche si des vibrations considérables ou d'autres dommages apparaissent. Vérifiez la machine pour déterminer la cause de cette anomalie.
■ Avant de déposer l'appareil électrique sur une surface, éteignez-le et attendez qu'il ait fini de ralentir.
■ Ne serrez jamais l'appareil électrique dans un étau.
■ Le cordon de secteur doit toujours s'éloigner par l'arrière de l'outil électrique.

Autres consignes de sécurité

N'utilisez que des prolongateurs homologués pour l'emploi en plein air.
Pour marquer l'appareil, n'utilisez que des étiquettes autocollantes. Ne percez jamais de trous dans le corps de l'appareil.
La tension du secteur et celle indiquée sur la plaque signalétique doivent concorder.

Bruit et vibrations

Les niveaux de bruits et vibrations ont été déterminés conformément à EN 60745.

Le niveau de bruit évalué en décibels (A) s'élève typiquement à :

• Niveau de pression acoustique : 88 dB(A)
• Niveau de puissance sonore : 99 dB(A)
• Marge d'incertitude : K = 3 dB

Valeur totale des vibrations :

• Valeur émissive : a h = 7,2 m/s^2
• Marge d'incertitude : K = 1,5 m/s

AVERTISSEMENT!

Les valeurs de mesure indiquées s'appliquent aux appareils neufs. Pendant la mise en œuvre quotidienne, les valeurs de bruit et de vibrations varient.

REMARQUE

Le niveau de vibrations indiqué dans ces instructions a été mesuré selon un procédé standardisé dans la norme EN 60745, et peut servir à comparer les outils électroportatifs entre eux. Ce procédé convient également pour estimer provisoirement la contrainte en vibrations. Le niveau de vibrations indiqué se réfère aux principales applications de l'outil électrique. Le niveau de vibrations représente les principales formes d'utilisation de l'outil électrique. Si toutefois ce dernier est utilisé à d'autres fins, avec des outils montés différents ou s'il ne subit qu'une maintenance insuffisante, le niveau de vibrations pourra dévier de ce qui est indiqué. Cela peut accroître nettement la contrainte en vibrations sur l'ensemble de la période de travail.

Pour pouvoir évaluer exactement la contrainte en vibrations, il faudrait également tenir compte des temps au cours desquels l'appareil est éteint, ou tourne mais sans être effectivement en action. Cela peut réduire nettement la contrainte en vibrations sur l'ensemble de la période de travail.

Pour protéger l'utilisateur contre les effets des vibrations, définissez des mesures de sécurité supplémentaires, dont par exemple : Maintenance de l'outil électrique et des outils installés, maintien des mains au chaud, organisation des séquences de travail.

PRUDENCE!

Lorsque la pression acoustique dépasse 85dB(A), veuillez porter un casque antibruit.

Vue d'ensemble

1 Plateau de ponçage auto-agrippant
2 Manchette rotative avec embout de raccordement pour aspirer la poussière
3 Boîte d'engrenage avec capot à poignée
4 Poignée de fixation pour capot à poignée
5 Gâchette de Marche / Arrêt

6 Carter moteur
7 Molette servant à régler le nombre de courses
8 Cordon d'alimentation électrique de 4,0 m, terminé par une fiche mâle
9 Poignée
10 Plaque signalétique *

* p a s v i s i b

Instructions d'utilisation

AVERTISSEMENT!

Avant d'effectuer tous travaux sur l'outil électrique, débranchez sa fiche mâle de la prise de courant.

Avant la mise en service

■ Déballez l'outil électrique puis vérifiez que la livraison est au complet et l'absence de dégâts survenus en cours de transport.
■ Posez le papier abrasif.
■ Montez le dispositif intercepteur de poussière.

Poser ou changer le papier abrasif

La plaque de ponçage dispose d'une fixation auto-agrippante et a donc été exclusivement conçue pour utiliser du papier abrasif auto-agrippant.

■ Débranchez la fiche mâle de la prise de courant.
■ Retirer le papier abrasif auto-agrippant en applique (option).
■ Si nécessaire, débarrassez le plateau ponçage des impuretés grossières.

Montez un nouveau papier abrasif auto-agrippant neuf. Montez le papier abrasif auto-agrippant en veillant à ce que les perforations concordent exactement avec celles de la plaque de ponçage. Imprimez une légère pression au papier abrasif pour que la fixation auto-agrippante le plaque contre le plateau de ponçage.

Aspiration de poussière

N'utilisez cet outil électrique qu'exclusivement en association avec un système d'aspiration. Ceci empêche de polluer l'air du lieu de travail avec de fortes concentrations de poussière, et empêche l'apparition de salissures importantes au poste de travail.

La poussière de ponçage est directement aspirée au point d'abrasion, via les conduits d'aspiration ménagés dans la plaque de ponçage.

REMARQUE

Pour empêcher que l'appareil ne fasse ventouse à la surface de la pièce, réglez la puissance de l'aspirateur sur une valeur réduite enconséquence.

■ Fixez le flexible d'aspiration contre l'embout de raccordement (∅ 28 mm).
Si nécessaire, utilisez un adaptateur.
■ Raccordez le flexible d'aspiration à l'installation d'aspiration.
Respectez la notice d'instructions accom- pagnant l'installation d'aspiration.
Contrôlez la fixation !

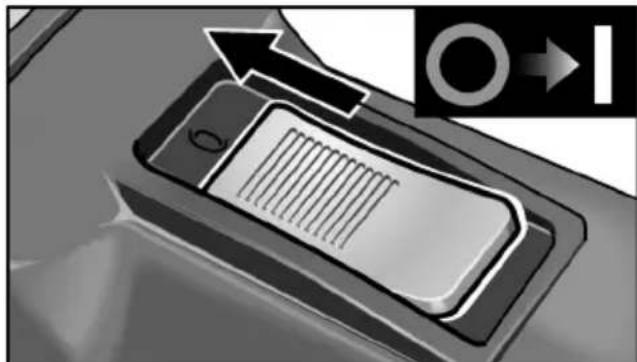

Allumer et éteindre la ponceuse électroportative

Marche de courte durée, sans activer le cran d'arrêt :

■ Poussez l'interrupteur à bascule vers l'avant et maintenez-le en position.
■ Pour éteindre, relâchez l'interrupteur à bascule.

Marche permanente avec encrantage : PRUDENCE !

Après une coupure de courant, l'outil électrique redémarre tout seul si vous n'aviez pas ramené l'interrupteur en position éteinte.

■ Poussez l'interrupteur à bascule vers l'avant puis appuyez sur sa partie avant.
Coupure de l'appareil :

■ Pour éteindre l'appareil, appuyez sur la partie arrière de l'interrupteur.

Régulation de la vitesse de rotation

La molette permet de modifier en continu la vitesse, aussi pendant le travail, entre le chiffre 1 (faible) et 6 (élevée).

Ceci permet d'adapter de façon optimale la vitesse de ponçage au matériau respectif à traiter et aux conditions de travail.

Consignes de travail

i REMARQUE

Après que vous avez éteint l'appareil, l'outil demeulage continue de tourner brièvement.

■ Tenez la ponceuse fermement, avec les deux mains.
N'appuyez pas excessivement sur la ponceuse car cela la surchargerait. Un accroissement excessif de la pression d'applique n'accroît pas le rendement de ponçage mais use au contraire de façon accrue l'outil électrique et l'abrasif.

Vous trouverez des informations avancées sur les produits du fabricant à l'adresse www.flex-tools.com.

Maintenance et nettoyage

AVERTISSEMENT!

Avant d'effectuer tous travaux sur l'outil électrique, débranchez sa fiche mâle de la prise de courant.

Nettoyage

■ Nettoyez régulièrement l'appareil et les ouies de ventilation.
Nettoyez régulièrement l'intérieur du carter moteur en injectant de l'air comprimé sec par les ouïes d'aération.

Balais de charbon

L'outil électrique est équipé de charbons coupant l'alimentation électrique une fois qu'ils sont usés.

Une fois que ces charbons ont atteint leur limite d'usure, l'outil électrique s'éteint automatiquement.

REMARQUE

Ne remplacez ces balais que par des pièces d'origine fournies par le fabricant. En cas d'emploi de pièces d'autres marques, le fabricant déclinera toute obligation au titre du recours en garantie.

Carter

REMARQUE

Ne desserrez pas les vis situées sur la tête ducarter. En cas de non-respect de cette consigne, le fabricant déclinera toute obligation au titre du recours en garantie.

Réparations

Ne confiez les réparations qu'à un atelier de SAV agréé par le fabricant.

Pièces de rechange et accessoires

Reportez-vous aux catalogues du fabricant pour découvrir les papiers abrasifs adaptés aux différents domaines d'application et d'autres accessoires.

Vous trouverez des vues éclatées et des listes de pièces de rechange sur notre site Web : www.flex-tools.com

Consignes pour la mise au rebut

AVERTISSEMENT!

Lorsque les appareils ont fini de servir, enlevez leur cordon d'alimentation électrique pour les rendre inutilisables.

Pays de l'UE uniquement Ne mettez pas les outils électriques à la poubelle des déchets domestiques !

Conformément à la directive européenne 2012/19/CE visant les appareils électriques et électroniques usagés, et à sa transposition en droit national, les outils électriques ne servant plus devront être collectés séparément et introduits dans un circuit de recyclage respectueux de l'environnement.

REMARQUE

Pour connaître les possibilités de mise au rebut, veuillez consulter votre revendeur spécialisé.

Conformité C€

Nous déclarons sous notre responsabilité exclusive que le produit décrit à la rubrique « Données techniques » se conforme aux normes ou aux documents normatifs suivants :

EN 60745 conformément aux dispositions énoncées dans les directives 2004/108/CE (jusqu'au 19/04/2016), 2014/30/UE (depuis le 20/04/2016), 2006/42/CE, 2011/65/CE.

Responsables de la documentation technique :

Exclusion de responsabilité

Le fabricant et son représentant ne pourront être tenus responsables des dommages et du bénéfice perdu en raison d'une interruption du fonctionnement de l'affaire, provoqués par le produit ou par l'impossibilité de l'utiliser.

Le fabricant et son représentant ne pourront être tenus responsables des dommages provoqués par une utilisation inexperte du produit ou par son utilisation en association avec les produits d'autres fabricants.
