NÁVOD NA OBSLUHU X 1107 VE Flex
Tato bruska je určená
Hlučnosť a vibrácia .....115
Na prvý pohl'ad .....116
Vylúčenie zodpovednosti .....119
Použité symboly
VAROVANIE!
Označuje bezprostredne hroziace nebezpečenstvo. Pri nedodržaní upozornenia hrozí usmrtenie alebo najťažšie poranenia.
POZOR!
Označuje nejakú možnú nebezpečnú situáciu.
Pri nedodržaní upozornenia hrozí poranenie alebo vecné škody.
UPOZORNENIE
Označuje aplikačné tipy a dôležité informácie.
Symboly na náradí
Pokyn pre likvidáciu použitého spotrebiča (pozri strana 119)!
Technické údaje
| Typ náradia | Brúska X 1107 VE | |
| Napätie V/Hz 230/50 | ||
| Trieda ochrany | II/☐ | |
| Príkon W 710 | ||
| Výkon W 420 | ||
| Zdvih mm 8,8 | ||
| Počet zdvihov pri chode naprázdno | min-1 | 4300-13000 |
| Max. priemer brúsneho telieska | mm | 150 |
| ∅ prípojky na odsávanie prachu | mm | 28 |
| Hmotnosť (bez kábla) | kg 2,7 | |
Pre Vašu bezpečnost
VAROVANIE!
- predložený návod na obsluhu,
- "Všeobecné bezpečnostné pokyny" na zaobchádzanie s elektrickým náradím v priloženom zošite (čís. publikácie: 315.915),
- pravidla a predpisy na zabránenie úrazom, platné pre miesto nasadenia a jednajte podl’a nich.
Toto elektrické náradie je konštruované podl'a súčasného stavu techniky a uznávaných bezpečnostne-technických pravidiel.
Pri používaní môže napriek tomu dôjst' k ohrozeniu života používatel'a alebo tretej osoby, event. poškodeniu náradia alebo iných vecných hodnôt. Používajte elektrické náradie len
- pre stanovené použitie,
- v bezchybnom bezpečnostne-technickom stave.
Okamžite odstráňte poruchy, ktoré obmedzujú bezpečnosť.
Stanovené použitie
Táto brúska je určená
– na živnostenské nasadenie v priemysle a remeslníctve,
– na hrubé a jemné brúšenie drevá, kovu, umelej hmoty, farby, tmeliacej masy a podobných materiálov,
– na nasadenie s brúsnym papierom so suchým zipsom a príslušenstvom, ktoré je v tomto návode uvedené alebo je odporúčané výrobcom.
Bezpečnostné pokyny pre brúsky
VAROVANIE!
Prečítajte si všetky bezpečnostné upozornenia a pokyny. Zanedbanie dodržiavania bezpečnostných upozornení a pokynov môže mať za následok úraz elektrickým prúdom, požiar a/alebo t’ažké poranenia.
Všetky bezpečnostné upozornenia a pokyny uschovajte na budúce použitie.
■ Pozor nebezpečenstvo požiaru! Zabráňte prehriatiu brúseného materiálu a brúsky. Pred pracovnými prestávkami vždy vyprázdnite zásobník prachu.
Brúsny prach v prachovom sáčku, mikrofiltrí, papierovom sáčku (alebo vo filtračnom sáčku, prípadne filtrí vysávača) sa za nepriaznivých podmienok, ako sú odlietavajúce iskry pri brúsení kovov, môže samovolne vznietit. Zvláštne nebezpečenstvo vzniká vtedy, ak sa brúsny prach zmieša so zvyškami laku, polyuretánu alebo inými chemickými látkami a po dlhej práci je brúsený materiál horúci.
■ Dbajte na to, aby lietajúcimi iskrami neboli ohrozené žiadne osoby. Odstráňte horľavé materiály z okolia. Pri brúsení kovu vznikajú odlietavajúce iskry.
■ Prach uvoľnený z materiálov, napr. z náterov obsahujúcich olovo, z niektorých druhov dreva, minerálov a kovov môže byť škodlivý pre obsluhujúci personál alebo osoby, ktoré sa nachádzajú v blízkosti. Jeho vdychovanie alebo kontakt s takýmto prachom môže spôsobit ochorenie dýchacích ciest a/alebo vyvolávať alergické reakcie.
- Postarajte sa o dobré vetranie pracoviska!
- Ak je to možné, používajte externé odsávanie prachu.
- O d p o r ú ča sa použitie ochrannej dýchac masky s triedou filtra P2.
■ Používajte elektrické náradie len na brúsenie nasucho.
Vniknutie vody do elektrického náradia zvyšuje riziko zásahu elektrickým prúdom.
- Pri práci držte elektrické náradie pevne obidvomi rukami a postarajte sa o stabilný postoj. Elektrické náradie bude obidvomi rukami vedené istejšie.
■ Zabezpečte obrobok.
Obrobok, ktorý je uchytený upínacími zariadeniami alebo zverákom, je držaný spoľahlivejšie ako Vašou rukou.
■ Udržiavajte Vaše pracovisko čisté.
Predovšetkým sú nebezpečné materiálové zmesi. Prach l'ahkých kovov môže horieť alebo explodovať.
Poškodené káble zvyšujú riziko úrazu elektrickým prúdom.
Nikdy nebrúste alebo nerežte l'ahké kovy, u których je obsah horčíka vyšší ako 80%. Nebezpečenstvo požiaru!
Pred použitím skontrolujte správne namontovanie a upnutie brúsnych nástrojov. Zapnite nezaťažené naradie na 30 sekúnd! Skúšobný chod okamžite prerušte, ak dôjde ku značným vibráciám alebo ak sa zistia iné poškodenia. Skontrolujte náradie, aby ste stanovili príčinu.
■ Pred odložením elektrické náradie vypnite a nechajte dobehnút.
■ Neupínajte elektrické náradie do zveráka.
■ Ved'te sietový kábel vždy smerom dozadu od elektrického náradia.
Ďalšie bezpečnostné pokyny
■ Používajte len predlžovacie káble schválené pre venkovné oblasti.
■ Na označenie náradia používajte iba lepiace štítky. Nevrtajte žiadne diery do telesa náradia.
■ Sietové napätie a napätové údaje na typovom štítku musia byť zhodné.
Hlučnosť a vibrácia
Hodnoty hluku a vibrácií boli zistené podl'a EN 60745.
Celková hodnota vibrácií:
- Hodnota emisii: a _h = 7,2 m/s^2 - Neistota: K = 1,5 m/s
VAROVANIE!
Uvedené namerané hodnoty platia pre nové náradie. Pri dennom nasadení sa hodnoty hlučnosti a vibrácií menia.
UPOZORNENIE
Úroveň vibrácií uvedená v týchto pokynoch bola nameraná meracou metódou, ktorú stanovuje norma EN 60745 a je možné ju použit na vzájomné porovnanie elektrického náradia. Hodí sa aj na predbežné posúdenie kmitavého namáhania. Uvedená úroveň vibrácií reprezentuje hlavné aplikácie elektrického náradia.
Ak sa však elektrické náradie používa pre iné aplikácie, s odlišnými vloženými nástrojmi alebo s nedostatočnou údržbou, môže sa úroveň vibrácií líšit. Toto môže kmitavé namáhanie v priebehu celej pracovnej doby podstatne zvýšit. Pre presný odhad kmitavého namáhania by sa mali tiež zohl'adniť doby, v których je náradie vypnuté alebo je síce v chode, ale v skutočnosti sa nepouživa. Toto môže kmitavé namáhanie v priebehu celej pracovnej doby zretel'ne redukovať.
Stanovte dodatočné bezpečnostné opatrenia pre ochranu obsluhy pred účinkami vibrácií, ako napríklad: údržba elektrického náradia a vložených nástrojov, udržiavanie teploty rúk, organizácia pracovných postupov.
POZOR!
Pri akustickom tlaku väčším ako 85 dB(A) používajte ochranu sluchu.

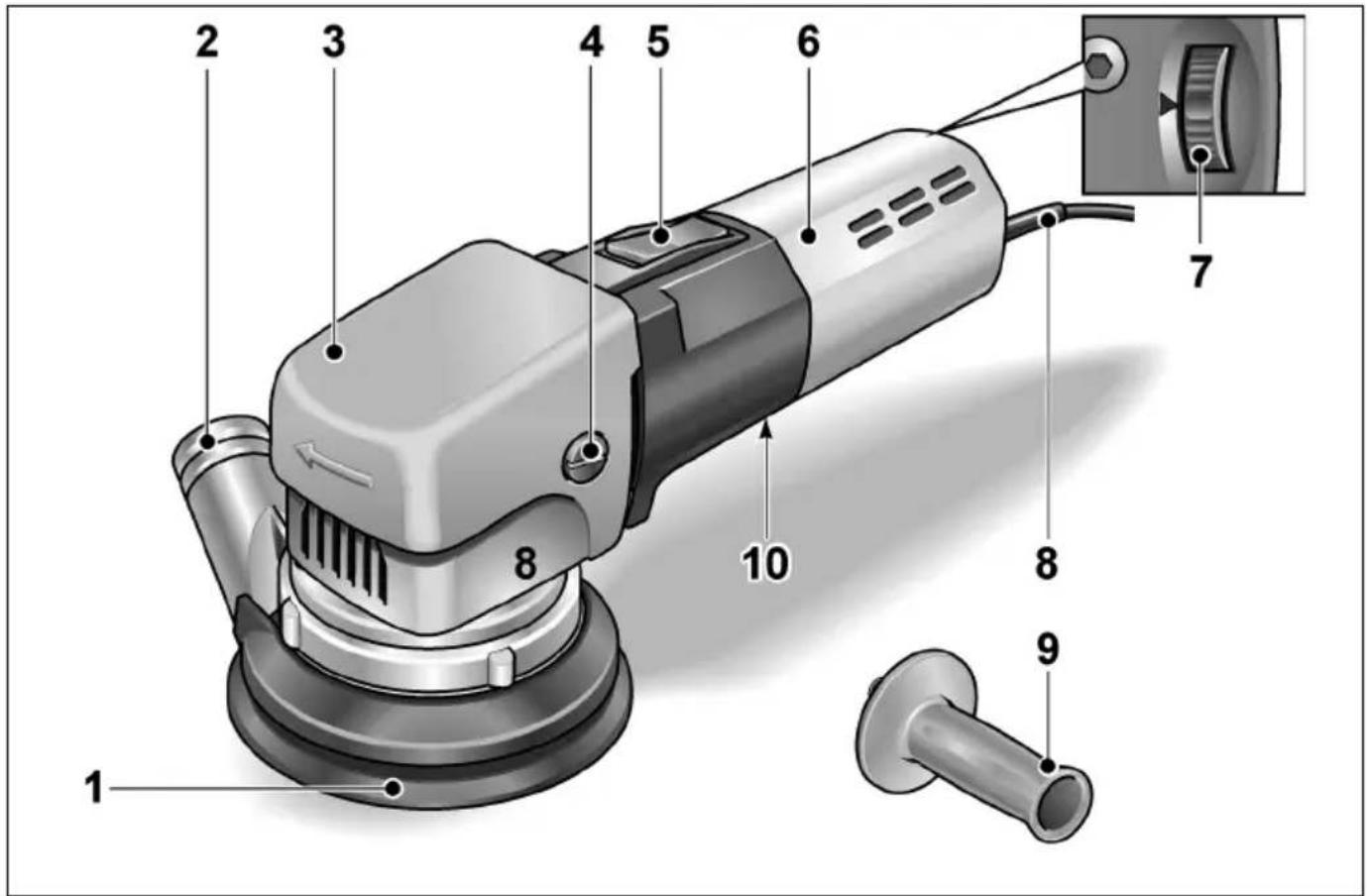

Na prvý pohl'ad
2 O t o čná manžeta s pripojovacím Nastavovacie koliesko pre reguláciu hrdlom pre odsávanie prachu počtu zdvihov
4 Upevňovacia skrutka uchopovacieho krytu 9 R u k o v ä t' 10 Typový štítok *
Pred všetkými prácami na elektrickom náradí vytiahnite sietovú zástrčku.
Pred uvedením do prevádzky
■ Vybal'te elektrické náradie, skontrolujte kompletnosť dodávky a transportné poškodenia.
■ Nasad'te brúsny papier.
■ Namontujte lapač prachu.

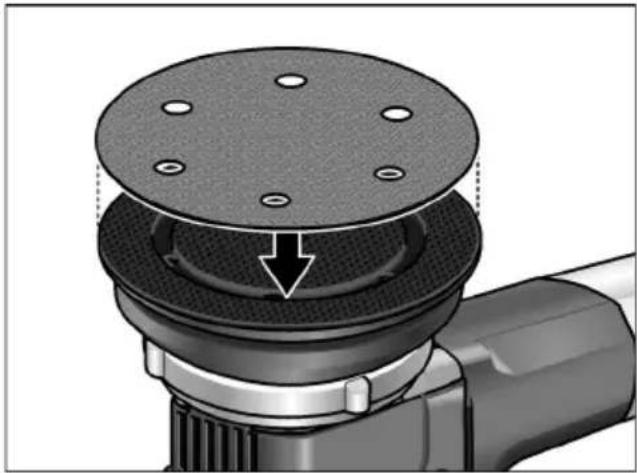

Nasadenie alebo výmena brúsneho papiera
Brúsna doska má pril'navý suchý zips a je preto výhradne konštruovaná na použitie brúsnych papierov so suchým zipsom.
■ Vytiahnite sietovú zástrčku.
■ Stiahnite priložený brúsny papier so suchým zipsom (volitel'né).
■ V prípade potreby očistite brúsnu dosku od hrubých nečistôt.
L'ahkým prítlakom proti brúsnemu tanieru uchyťte brúsny papier so suchým zipsom pril'nutím suchého zipsu na podklad.

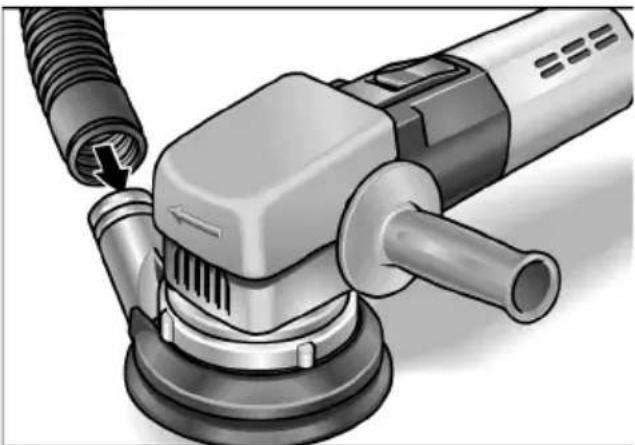

Odsávanie prachu
Používajte elektrické náradie výhradne s odsávaním prachu. Zabráni sa tým vysokému zaťaženiu prachom v pracovnom ovzduší a väčšiemu znečisteniu na pracovisku. Brúsny prach bude odsávaný odsávacími kanálni v brúsnej doske priamo na brúsenom mieste.
UPOZORNENIE
Aby sa zabránilo prisaniu náradia na povrch obrobku, nastavte na vysávači príslušne nižší sací výkon.

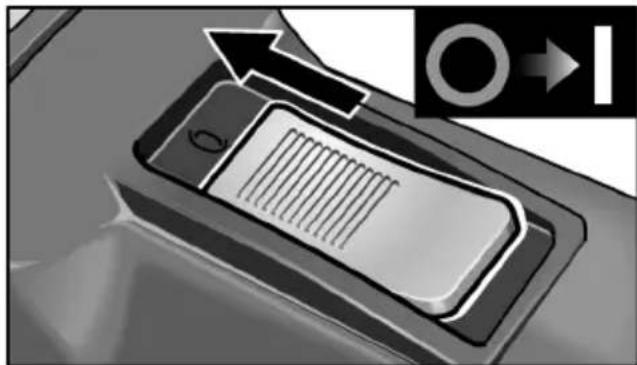

Zapnutie a vypnutie elektrického náradia
Krátkodobá prevádzka bez zaskočenia:
Trvalá prevádzka so zaskočením:
POZOR!
Pomocou nastavovacieho kolieska možno aj počas prevádzky plynule menit počet otáčok od 1 (nízke) do 6 (vysoké).
Tým je možné brúsnu rýchlost optimálne prispôsobit' príslušnému materiálu a pracovným podmienkam.

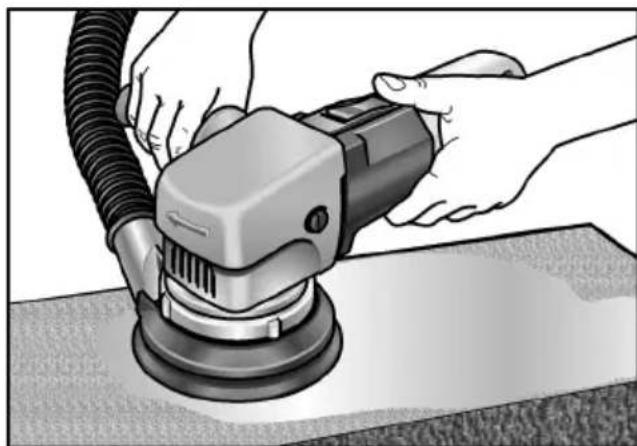

Pracovné pokyny
UPOZORNENIE
Po vypnutí brúsny nástroj ešte po krátky čas dobieha.
■ Držte brúsku pevne oboma rukami.
Nepreťažujte brúsku príliš silným prítlakom. Nadmerné zvýšenie prítlaku nevedie k vyššiemu brúsnemu výkonu, ale k silnejšiemu opotrebo- vaniu elektrického náradia a brúsneho pro- striedku.
Ďalšie informácie o produktoch výrobcu na www.flex-tools.com.
Pred všetkými prácami na elektrickom náradí vytiahnite sietovú zástrčku.
Čistenie
■ Náradie a vetracie štrbiny pravidelne čistite.
■ Vnútorný priestor telesa brúsky s motorom pravidelne vyfúkajte cez vetracie štrbiny suchým stlačeným vzduchom.
Uhlíkové kefy
Pri výmene používajte len originálne diely výrobcu. Pri použití cudzích výrobkov zaniknú záručné záväzky výrobcu.
Teleso
UPOZORNENIE
Nepovoľujte skrutky na hlave telesa brúsky. Pri nedodržaní zaniknú záručné záväzky výrobcu.
Opravy
Opravy nechajte vykonávať výhradne prostredníctvom niektorej servisnej dielne, autorizovanej výrobcom.
Náhradné diely a príslušenstvo
Brúsny papier pre rôzne oblasti použitia a d'alšie príslušenstvo si preberte z katalógov výrobcu.
Výkresy zostavy a zoznamy náhradných dielov nájdete na našej webovej stránke: www.flex-tools.com
Odstránením siet'ového kábla urobte doslúžené náradie nepoužiteľným.
Podl'a evropskej smernice 2012/19/ES o elektrických a elektronických použitých spotrebičoch a jej realizácie do národného práva sa musí použité elektrické náradie zbierať oddelene a dodávať do ekologickej recyklácie.
UPOZORNENIE
O možnostiach likvidácie sa informujte u Vášho špecializovaného obchodníka!
Prehlásenie o zhode C€
Prehlasujeme na svoju výlučnú zodpovednosť, že výrobok opísaný v časti „Technické údaje“ je v súlade s nasledujúcimi normami alebo normativnymi dokumentmi:
EN 60745 podl'a ustanovení smerníc 2004/108/ES (do 19.04.2016), 2014/30/EÚ (od 20.04.2016), 2006/42/ES, 2011/65/ES.
Zodpovednosť za technické podklady:
Vylúčenie zodpovednosti
Výrobca a jeho zástupca neručia za škody a ušlý zisk vplyvom prerušenia obchodnej činnosti, ktorá bola spôsobená výrobkom alebo eventuálne nemožnosťou jeho použitia.
Výrobca a jeho zástupca neručia za škody, ktoré boli spôsobené neodbomým použitím alebo v spojitosti s výrobkami iných výrobcov.
