MANUALE UTENTE X 1107 VE Flex

Istruzioni per l'uso originali 25

Simboli utilizzati 25

Dati tecnici 25

Per la vostra sicurezza 26

Rumore e vibrazione 27

Guida rapida 28

Istruzioni per l'uso 29

Manutenzione e cura 31

Istruzioni per la rottamazione e lo smaltimento .... 31

Conformità (€) 31

Esclusione della responsabilità ..... 32

Simboli utilizzati

PERICOLO!

Indica un pericolo imminente.

In caso d'inosservanza dell'avvertenza, pericolo di morte o di ferite gravi.

PRUDENZA!

Indica una situazione eventualmente pericolosa. In caso d'inosservanza dell'avviso, pericolo di ferite o danni materiali.

AVVISO

Indica consigli per l'impiego ed informazioni importanti.

Simboli sull'apparecchio

Prima della messa in funzione leggere le istruzioni per l'uso!

Indossare occhiali protettivi!

Avviso per la rottamazione dell'apparecchio dimesso (vedipagina 31)!

Dati tecnici

Tipo di apparecchio $merigliatrice X 1107 VE
Tensione V/Hz 230/50
Classe di protezione		II/☐
Potenza assorbita W 710
Potenza resa W 420
Corsa mm 8,8
Numero di corse a vuoto	min-1	4300–13000
Max. diametro della mola resina	mm	150
∅ attacco di aspirazione polvere	mm	28
Peso (senza cavo)	kg	2,7

Per la vostra sicurezza

PERICOLO!

Leggere prima di usare l'elettroutensile edagire conformemente:

-queste istruzioni per l'uso,
-le «Istruzioni di sicurezza generali» per l'uso di elettroutensili, nell'accluso fascicolo (Scrittin°: 315.915),
-le regole e le norme per la prevenzione degli infortuni vigenti nel luogo d'impiego.

Questo elettroutensile è costruito secondo lostato dell'arte e le regole tecniche di sicurezza riconosciute. Tuttavia nel suo impiego possono derivare pericoli per l'incolumità e la vita dell'utilizzatore e di terzi, nonché danni alla macchina o ad altri beni materiali.

Usarel'elettroutensile solo

-per l'uso regolare previsto,

-in perfetto stato tecnico di sicurezza.

Eliminare immediatamente i guasti che pregiudicano la sicurezza.

Uso regolare

Questa smerigliatrice è prevista

• per l'impiego professionale nell'industria e nell'artigianato,
• per la per levigatura di sgrosso e fine di legno, metallo, materiali sintetici, vernice, filler e materiali simili,
• per l'impiego con carta abrasiva a velcro ed accessori indicati in questo manuale di istruzioni o consigliati dal costruttore.

Avvertenze di sicurezza per smerigliatrici

PERICOLO!

Leggere tutte le avvertenze di sicurezza ele istruzioni. Omissioni nel rispetto delle avvertenze di sicurezza e delle istruzioni possono comportare scosse elettriche, incendio e/o lesioni gravi. Conservare per l'uso futurotutte le avvertenze di sicurezza edistruzioni.

■ Attenzione, pericolo d'incendio! Evitare il surriscaldamento del materiale levigato e della levigatrice.

Prima delle pause di lavoro vuotare sempre il contenitore della polvere.

La polvere di abrasione nel sacco polvere, microfiltro, sacchetto di carta (oppure nel sacco del filtro o nel filtro dell'aspirapolvere) in condizioni sfavorevoli, come in presenza di scintille volanti nella rettifica di metalli, può incendiarsi. Particolare pericolo sussiste se la polvere di abrasione è mescolata con residui di vernice, di poliuretano o con altre sostanze chimiche e, dopo un lungo lavoro, il materiale levigato è surriscaldato.

■ Provvedere affinché le scintille volanti non creino pericolo per le persone. Allontanare i materiali infiammabili dalle vicinanze. Nella smerigliatura del metallo si sviluppano scintille volanti.
■ Lo sviluppo di polvere da materiali, come vernici contenenti piombo, alcuni tipi di legno, minerali e metalli può rappresentare un pericolo per l'operatore o per le persone che si trovano nelle vicinanze.

La respirazione oppure il contatto con queste polveri possono causare malattie delle vie respiratorio e/o reazioni allergiche.

• Provvedere ad una buona ventilazione del posto di lavoro!
• Se possibile, utilizzare un'aspirazione delle polveri esterna.
• Si raccomanda l'impiego di una maschera di respirazione con classe di filtro P2.

■ Usare l'elettroutensile solo per l'abrasione a secco. La penetrazione di acqua in un elettroutensile aumenta il rischio di una scossa elettrica.
■ Durante il lavoro mantenere saldamente l'elettroutensile con entrambe le mani ed assumere una postura sicura.

Guidare in sicurezza l'elettroutensile con entrambe le mani.

■ Bloccare il pezzo da lavorare.

Un pezzo da lavorare fissato saldamente in un dispositivo di bloccaggio oppure in una morsa è tenuto con sicurezza maggiore che con la sola mano.

■ Mantenere pulito il proprio posto di lavoro. I miscugli di materiale sono molto pericolosi. La polvere di metalli leggeri può incendiarsi o esplodere.
Non usare l'elettroutensile se il cavo è danneggiato. Non toccare il cavo danneggiato e, se il cavo subisce danni durante il lavoro, estrarre la spina di rete. Il cavo danneggiato aumenta il rischio di una scossa elettrica.
Non rettificare, né troncare mai metalli leggeri, il cui contenuto di magnesio sia superiore all' 80%. Pericolo d'incendio!
- Prima dell'uso controllare il corretto montaggio ed il fissaggio degli utensili da rettifica. Accendere l'apparecchio senza carico per 30 secondi! Interrompere immediatamente questa prova di funzionamento se si manifestano vibrazioni notevoli o si accertano altri danni. Controllare la macchina per accertare la causa.
■ Prima di deporre l'elettroutensile, spegnerlo ed attendere che sia fermo.
■ Non bloccare mai l'elettroutensile in una morsa.
■ Passare sempre il cavo di alimentazione dall'elettroutensile verso dietro.

Ulteriori avvertenze di sicurezza

■ Usare solo cavi di prolunga autorizzati per l'esterno.
■ Per contraddistinguere l'apparecchio usare solo targhette adesive. Non praticare fori nella carcassa.
La tensione di rete e l'indicazione di tensione sulla targhetta d'identificazione devono coincidere.

Rumore e vibrazione

I valori di rumore e vibrazione sono stati rilevati secondo EN 60745.

Il livello di rumore stimato A dell'apparecchio è tipicamente:

– Livello di pressione acustica: 88 dB(A)
– Livello di potenza acustica: 99 dB(A)
- Insicurezza: K = 3 dB

Valore totale di vibrazione:

- Valore di emissione: a _h = 7,2 m/s^2 - Insicurezza: K = 1,5 m/s

PERICOLO!

I valori di misura indicati sono validi solo per apparecchi nuovi. Nell'impiego quotidiano ivalori di rumore e vibrazione cambiano.

AVVISO

Il livello di vibrazioni indicato in queste istruzioni è stato misurato conformemente ad un procedimento di misura standardizzato in EN 60745 e può essere utilizzato per il confronto tra elettroutensili. Esso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni. Il livello di vibrazioni indicato rappresenta gli impieghi principali dell'elettro-utensile. Se tuttavia l'elettroutensile viene impiegato per altri usi, con diverso utensile montato o manutenzione insufficiente, il livello di vibrazioni può differire.

Questo può aumentare notevolmente la sollecitazione da vibrazioni per tutta la durata del lavoro.

Per una stima precisa della vibrazione considerare anche i tempi, nei quali l'apparecchio è spento oppure è in funzione, tuttavia non effettivamente impiegato. Questo può ridurre notevolmente la sollecitazione da vibrazioni per tutta la durata del lavoro.

Per proteggere l'operatore dall'effetto delle vibrazioni, stabilire misure di sicurezza aggiuntive, come ad esempio: manutenzione dell'elettroutensile e degli utensili impiegati, riscaldamento delle mani, organizzazione delle procedure di lavoro.

PRUDENZA!

In caso di pressione acustica superiore a85dB(A) indossare la protezione acustica.

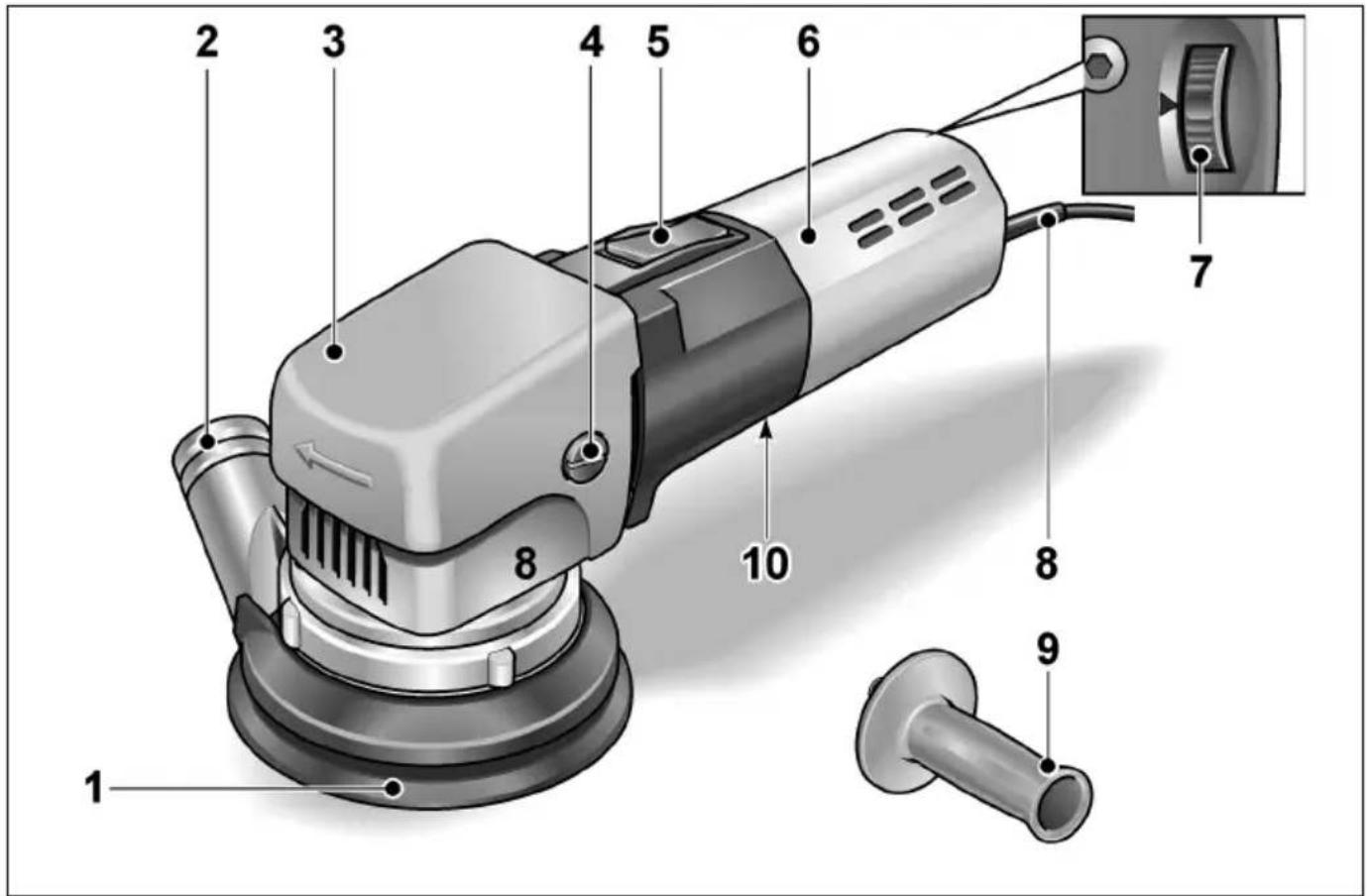

Guida rapida

1 Platorello a velcro

2 Manicotto girevole con raccordo per l'aspirazione della povere

3 Testa ingranaggi nella copertura di presa

4 V i t e d i f i di presa

5 Interruttore Acceso/Spento

6 Carcassa del motore

7 Rotella per la regolazione del numero di corse

8 Cavo d'alimentazione 4,0 m con spina

\$Maniglia a g g i o per copertura

10 Targhetta d'identificazione *

* non visibile

Istruzioni per l'uso

PERICOLO!

Prima di qualsiasi lavoro all'elettroutensile ESTRARRE LA SPINA DI RETE.

Prima della messa in funzione

■ Disimballare l'elettroutensile e controllare la completezza della fornitura ed eventuali danni di trasporto.
■ Applicare la carta abrasiva.
■ Montare il dispositivo di raccolta polvere.

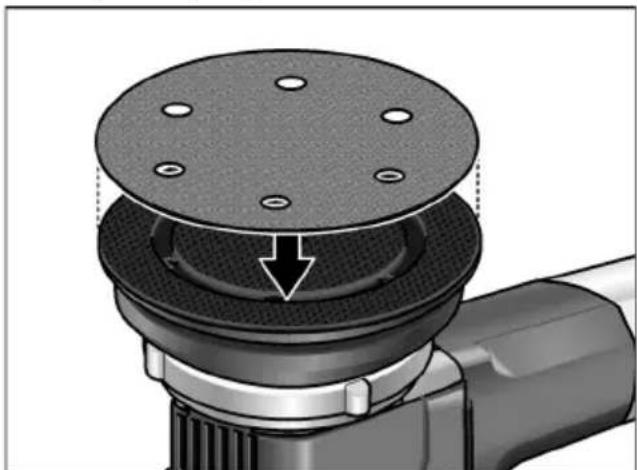

Applicare o sostituire la carta abrasiva

Il platorello è dotato del sistema di adesione con velcro ed è perciò previsto esclusivamente per l'impiego di carta abrasiva con velcro.

■ Estrarre la spina d'alimentazione.
■ Staccare la carta abrasiva con velcro applicata (opzione).
Se necessario, rimuovere dal platorello lo sporco più grossolano.

■ Applicare il nuovo foglio di carta abrasiva con velcro. Applicare la carta abrasiva con velcro facendo coincidere esattamente i suoi fori con i fori del platorello. Fissare la carta abrasiva mediante adesione del velcro, premendola leggermente contro il platorello su una superficie piana.

Aspirazione polvere

Usare l'elettroutensile solo con l'aspirazione polvere. Si evita così l'elevato inquinamento con polvere dell'aria nell'ambiente di lavoro e una notevole sporcizia nel posto di lavoro. La polvere di abrasione viene aspirata diretta-mente nel luogo di abrasione, attraverso i canali di aspirazione nel platorello.

AVVISO

Limitare adeguatamente la potenza di aspirazione dell'aspiratore, per evitare che l'apparecchio si attacchi per depressione sulla superficie del pezzo.

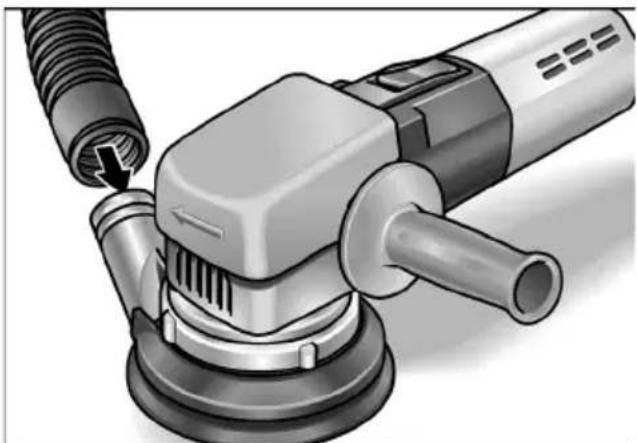

■ Fissare il tubo flessibile di aspirazione al manicotto di raccordo (∅ 28 mm). Se necessario, usare un idoneo adattatore.
■ Collegare il tubo di aspirazione all'impianto di aspirazione.
Osservare le istruzioni per l'uso dell'impianto di aspirazione!
Collegare il tubo flessibile al raccordo di aspirazione e controllare il fissaggio!

Accendere e spegnere l'elettro- utensile

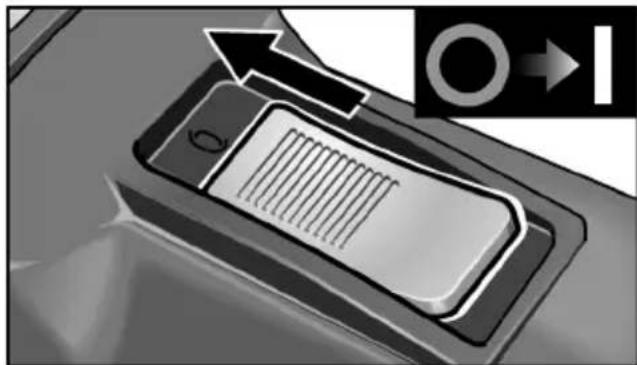

Servizio discontinuo senza arresto del bilico:

■ Spingere il bilico dell'interruttore verso avanti e mantenerlo.
■ Per spegnere rilasciare il bilico dell'interrut- tore.

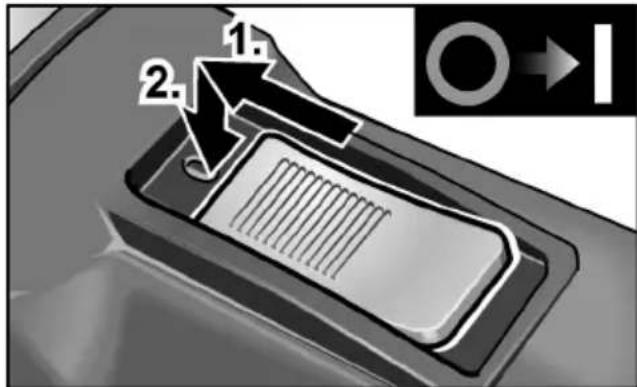

Servizio continuo con arresto del bilico:

PRUDENZA!

Dopo una interruzione dell'energia elettrica l'elettroutensile inserito si riavvia.

■ Spingere il bilico dell'interruttore verso avanti ed arrestarlo con una pressione sull'estremità anteriore.

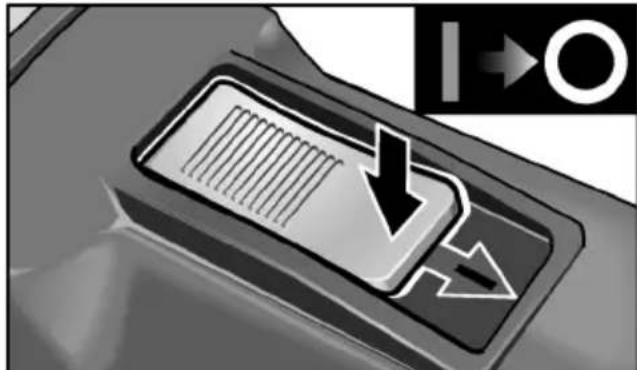

Spegnere l'apparecchio:

■ Per spegnere, sbloccare il bilico dell'interrut- tore premendo sull'estremità posteriore.

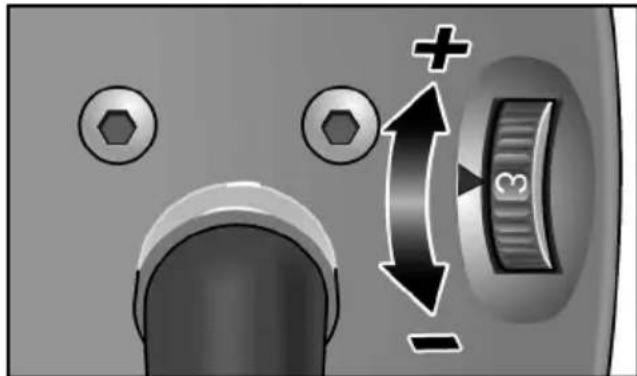

Regolazione della velocità di rotazione

■ Con la rotella di regolazione la velocità può essere variata con continuità, anche durante il funzionamento, da 1 (bassa) a 6 (alta). Così è possibile adattare nel modo migliore la velocità di smerigliatura al rispettivo materiale ed alle condizioni di lavoro.

Istruzioni per il lavoro

AVVISO

Dopo lo spegnimento l'utensile di rettifica continua a ruotare brevemente per inerzia.

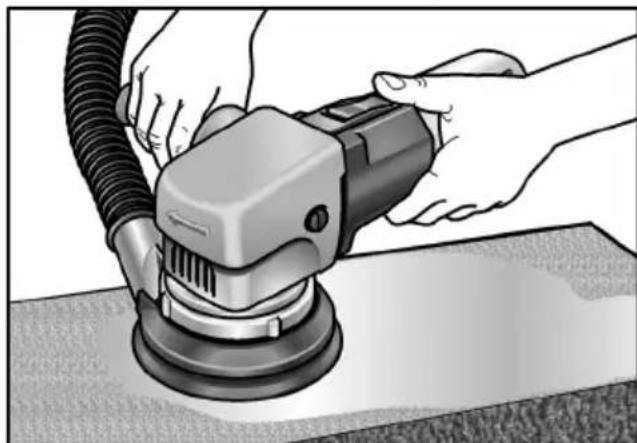

■ Afferrare la levigatrice sempre con entrambe le mani. ■ Non sovraccaricare eccessivamente la levigatrice premendola troppo. Un aumento eccessivo della pressione di contatto non porta ad un maggiore rendimento di abrasione, ma piuttosto ad una maggiore usura dell'elettroutensile e del mezzo abrasivo.

Altre informazioni sui prodotti del produttore www.flex-tools.com.

Manutenzione e cura

PERICOLO!

Prima di qualsiasi lavoro all'elettroutensile estrarre la spina di rete.

Pulizia

■ Pulire regolarmente l'apparecchio e le fessure di ventilazione.
■ Soffiare regolarmente il motore nell'interno dell'apparecchio con aria compressa secca attraverso la fessura di ventilazione.

Spazzole di carbone

L'elettroutensile è dotato di spazzole di sicurezza.

Raggiunto il limite di usura delle spazzole di sicurezza, l'elettroutensile si spegne automaticamente.

AVVISO

Per la sostituzione usare solo parti originali del produttore. In caso di uso di prodotti d'altra provenienza si estinguono i doveri digaranzia del produttore.

Corpo dell'apparecchio

AVVISO

Non allentare le viti in testa al corpo dell'apparecchio. In caso d'inosservanza si estinguono idoveri di garanzia del produttore.

Riparazioni

Fare eseguire le riparazioni esclusivamente da un'officina del servizio assistenza clienti autorizzata dal produttore.

Ricambi ed accessori

Scegliere nei cataloghi del costruttore la carta abrasiva per i diversi campi d'impiego e gli altri accessori.

Per i disegni esplosi e le liste dei ricambi consultare il nostro sito: www.flex-tools.com

Istruzioni per la rottamazione e lo smaltimento

PERICOLO!

Rendere inservibili gli apparecchi fuori usoeliminando il cavo d'alimentazione.

Solo per paesi dell'UE Non gettare elettroutensili nei rifiuti domestici!

Secondo la Direttiva europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche e sua conversione nel diritto nazionale, gli elettroutensili dimessi devono essere raccolti separatamente ed avviati ad un riciclaggio ecologico.

AVVISO

Informarsi presso il rivenditore specializzato sulle possibilità di rottamazione.

Conformità C€

Dichiariamo sotto nostra esclusiva responsabilità, che il prodotto descritto sotto «Dati tecnici» è conforme alle seguenti norme o documenti normativi:

EN 60745 ai sensi delle disposizioni delle direttive 2004/108/CE (fino al 19.04.2016), 2014/30/EU (dal 20.04.2016), 2006/42/CE, 2011/65/CE.

Il responsabile della documentazione tecnica: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Esclusione della responsabilità

Il produttore ed il suo rappresentante non rispondono di danni e lucro cessante derivanti da interruzione dell'esercizio dell'attività causata dal prodotto o da impossibilità d'utilizzazione del prodotto.

Il produttore ed il suo rappresentante non rispondono di danni causati da impiego inappropriato o in collegamento con prodotti di altri produttori.
