KÄYTTÖOHJE X 1107 VE Flex

Alkuperäinen käyttöohjekirja 75

Käytetyt symbolit 75

Tekniset tiedot 75

Turvallisuusasiaa 76

Melu ja tärinä 77

Kuva koneesta 78

Käyttöohjeet 79

Huolto ja hoito 81

Kierrätysohjeita 81

C€-Vaatimustenmukaisuus....81

Vastuun poissulkeminen 81

Käytetyt symbolit

VAROITUS!

Viittaa välittömästi uhkaavaan vaaraan.

Ohjeennoudattamatta jättäminen saattaa johtaa kuolemaan tai vakaviin loukkantumisiin.

VARO!

Viittaa mahdollisesti vaaralliseen tilanteeseen.

Ohjeen noudattamatta jättäminen saattaa johtaa loukkaantumisiin tai esinevaurioihin.

OHJE

Viittaa koneen käyttöä koskeviin ohjeisiin jatärkeisiin tietoihin.

Symbolit koneessa

Lue käyttöohjeet ennen koneen käyttöönottoa!

Käytä silmiensuojaimia!

Vanhan laitteen kierrätysohjeet (katso sivu 81)!

Tekniset tiedot

Konetyyppi		Hiomakone X 1107 VE
Jännite V/Hz 230/50
Suojausluokka		II/☐
Ottoteho W 710
Antoteho W 420
Isku mm 8,8
Iskuluku, ilman kuormaa	min^-1	4300–13000
Hiomalaikan maksimi halkaisija mm 150
Liitäntä-∅ pölynimu mm	28
Paino (ilman johtoa)	kg	2,7

Turvallisuusasiaa

VAROITUS!

Lue ohjeet ennen sähkötyökalun käyttöä jatoimi niiden mukaisesti:

-koneen käyttöohje,

- sähkötyökalujen käyttöä koskevat »Yleisetturvallisuusohjeet« oheisessa vihkosessa (dokumentti-nro: 315.915),

- k ä y t t öpaikalla voimassa olevat ohjeet ja työsuojelumääräykset.

Tämä sähkötyökalu on valmistettu uusimman teknisen tietämyksen ja hyväksyttyjen turvateknisten säännösten mukaisesti.

Tästä huolimatta sen käytöstä saattaa aiheutua hengenvaaraa koneen käyttäjälle ja muille henkilöille ja itse kone tai muu esineistö voi vaurioitua. Sähkötyökalua saa käyttää vain

-määräystenmukaiseen käyttötarkoitukseen,

-sen ollessa teknisesti moitteettomassa kunnossa.

Turvallisuuteen vaikuttavat häiriöt on korjattava välittömästi.

Määräystenmukainen käyttö

Tämä hiomakone on tarkoitettu

- ammattikäyttöön teollisuudessa ja työpa- joissa,

– puun, metallin, muovin, maalin ja lakan, pakkelin ja muiden samantyyppisten materiaalien karkea- ja hienohiontaan,

– käytettäväksi tässä käyttöohjeessa ilmoitettujen tai valmistajan suosittelemien tarra-hiomapaperien ja lisälaitteiden kanssa.

Hiomakoneita koskevat turvallisuusohjeet

VAROITUS!

Lue kaikki turvallisuus- ja muut ohjeet.

Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Säilytä kaikki turvallisuus- ja muut ohjeet myöhempää käyttötarvetta varten.

■ Huom. Tulipalon vaara! Vältä hiottavan pinnan ja hiomakoneen ylikuumene-mista. Tyhjennä aina pölysäilö ennen työtaukoja. Pölypussissa, mikrosuodatti-messa, paperipussissa (tai pölynimurin suodatinpussissa tai suodattimessa) oleva hiomapöly saattaa syttyä itsestään epäedullisissa olosuhteissa, kuten kipinästä metallia hiottaessa. Erittäin vaarallista on, jos hiomapölyä on sekoittunut maali-, lakka-, polyuretaanijäämien tai muiden kemikaalien kanssa, ja hiottava materiaali on kuumaa pitkän työrupeaman jälkeen.

■ Varmista, ettei kukaan altistu kipinöille. Poista syttyvät materiaalit lähettyviltä. Metallia hiottaessa syntyy kipinöitä.

■ Materiaaleista, kuten lyijyä sisältävistä pinnoitteista, joistakin puulaaduista, mineraaleista ja metallista, lähtevä pöly voi olla vaarallista koneen käyttäjälle ja lähellä oleville henkilöille.

Pölyjen hengittäminen tai niiden kanssa kosketuksiin joutuminen saattaa aiheuttaa hengitystiesairauksia ja/tai allergisia reaktioita.

– Huolehdi hyvästä ilmanvaihdosta työpai-kalla!

– Mikäli mahdollista, käytä erillistä pölynpoistojärjestelmää.

– P2-suodatinluokan hengityssuojaimen käyttö on suositeltavaa.

Käytä sähkötyökalua vain kuivahiontaan. Jos sähkölaitteeseen pääsee vettä, sähköiskun riski kasvaa.

Pidä työskenneltäessä sähkötyökalusta kiinni molemmin käsin ja seiso tukevassa asennossa. Sähkötyökalun ohjaaminen on turvallista vain molemmin käsin.

■ Kiinnitä työkappale kunnolla.

Kiinnityslaitteeseen tai ruuvipuristimeen kiinnitettynä työkappale pysyy varmemmin paikallaan kuin käsin kiinnipitämällä.

■ Pidä työpaikka siistinä.

Eri materiaalin seokset ovat erittäin vaarallisia. Kevytmetallipöly saattaa syttyä palamaan tai räjähtää.

- Älä käytä sähkötyökalua, jos sen liitäntäkaapeli on vioittunut.

Älä koske vialliseen kaapeliin, vaan irrota verkkopistotulppa pistorasiasta, jos kaapeli vioittuu käytön aikana.

Vialliset kaapelit lisäävät sähköiskun riskiä.

- Älä hio tai katkaise kevytmetalleja, joiden magnesiumipitoisuus on yli 80%. Tulipalon vaara!

Tarkista ennen käyttöä, että hiomalaikat ovat kunnolla paikoillaan ja oikein kiinnitetty. Käynnistä kone sitä kuormittamatta 30 sekunniksi! Keskeytä koekäyttö heti, jos esiintyy voimakasta tärinää tai jos havaitset muita vikoja. Tarkista kone ja katso, mistä häiriö johtuu.

Kytke sähkötyökalu pois päältä ja odota, että se on pysähtynyt, ennen kuin lasket sen käsistäsi.

- Älä kiinnitä sähkötyökalua ruuvipenkkiin.

■ Huolehdi, että verkkojohto on aina sähkötyökalusta taaksepäin.

Muita turvallisuusohjeita

Käytä vain ulkokäyttöön hyväksyttyä jatkojohtoa.

Käytä nauhahiomakoneen merkitsemiseen vain tarroja. Älä poraa reikiä koneen runkoon.

■ Verkkojännitteen ja jännitetietojen tulee olla samat kuin tyyppikilvessä.

Melu ja tärinä

Melu- ja tärinäarvot mitattiin standardin EN 60745 mukaan.

Koneen A-painotettu melutaso on tavallisesti:

- Äänenpainetaso:

- Äänitehotaso:

- Epävarmuus: K = 3 dB

Tärinän kokonaisarvo:

- P ä ä s t ö a r v o h = 7,2 m/s ^2

- Epävarmuus: K = 1,5 m/s

VAROITUS!

Ilmoitetut mittausarvot koskevat uusia laitteita. Päivittäisessä käytössä melu- ja tärinäarvot muuttuvat.

i OHJE

Näissä ohjeissa ilmoitettu tärinätaso on mitattu standardissa EN 60745 normitetun mittausmenetelmän mukaan ja sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun.

Se soveltuu myös tärinäaltistuksen alustavaan arviointiin. Ilmoitettu tärinätaso tarkoittaa altistumisen tasoa sähkötyökalun pääasiallisessa käyttötarkoituksessa.

Mutta jos sähkötyökalua käytetään muihin käyttötarkoituksiin, normaalista poikkeavilla käyttötyökaluilla tai sitä ei ole huollettu riittävästi, tärinätaso saattaa poiketa ilmoitetusta.

Tällöin koko työaikaa koskeva tärinäaltistus voi olla selvästi suurempi.

Tärinäaltistuksen tarkassa arvioinnissa tulee huomioida myös ne ajat, jolloin laite on kytketty pois päältä tai se on käynnissä, mutta ei varsi- naisesti käytössä. Tällöin koko työaikaa kos- keva tärinäaltistus voi olla selvästi alhaisempi. Määrittäkää lisätoimenpiteet koneen käyttäjän suojaamiseksi tärinän vaikutukselta, kuten esimerkiksi: sähkötyökalun ja käyttötyökalujen huolto, käsien suojaaminen kylmältä, työnkulun suunnittelu.

VARO!

Melutason ylittäessä 85 dB(A) käytä kuulonsuojaimia.

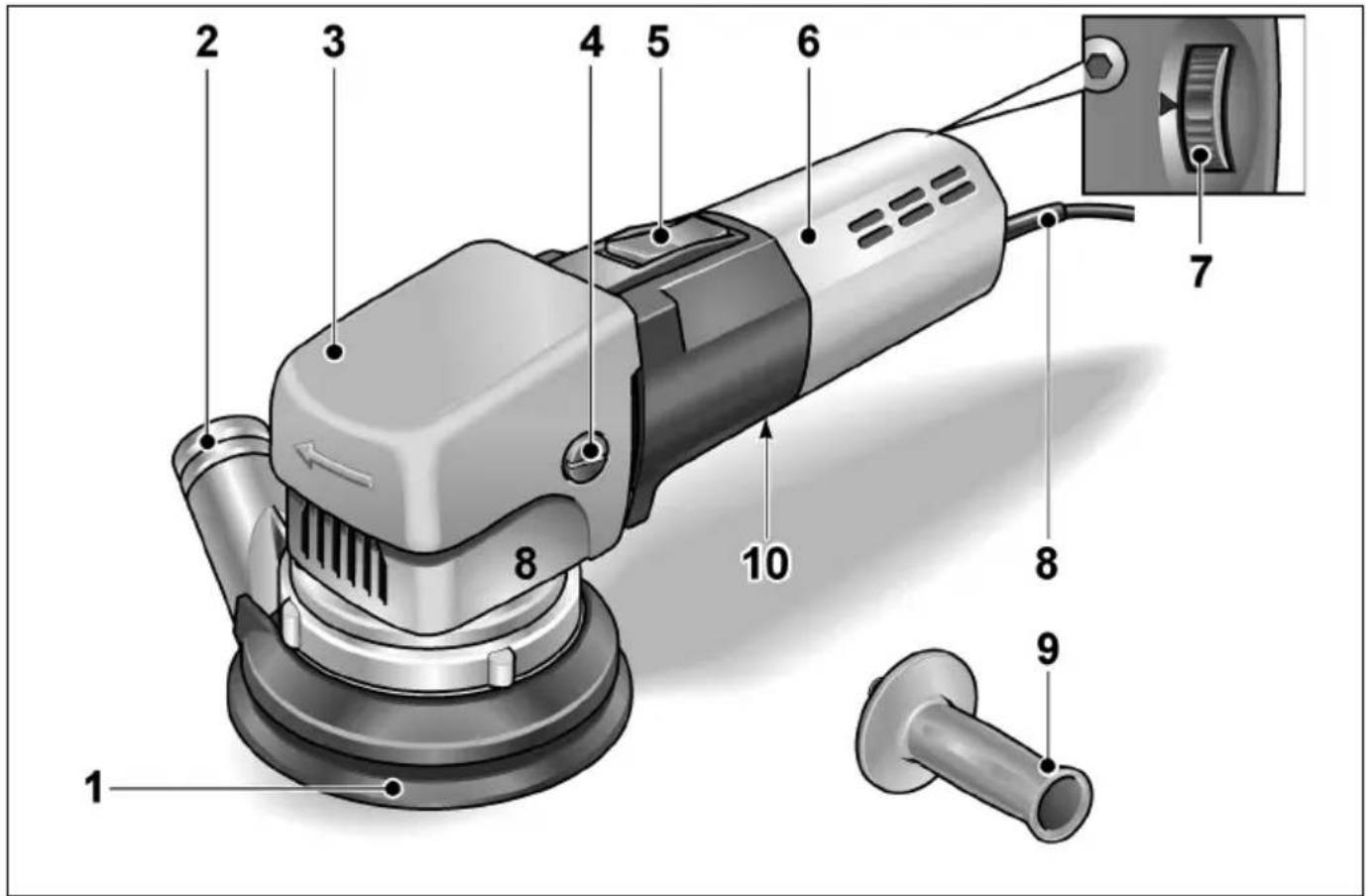

Kuva koneesta

1 Tarrahiomalautanen
2 Kääntyvä rengas ja liitoskappale pölynimurille
3 Vaihteistopää ja vaihteistosuoja
4 Vaihteistosuojan kiinnitysruuvi
5 Käynnistyskytkin

6 Moottorikotelo
7 Säätöpyörä iskuluvun säätöön
8 Verkkojohto 4,0 m ja pistotulppa
9 Käsikahva
10 Tyyppikilpi *

* e i k u v a s s

Käyttöohjeet

VAROITUS!

Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

Ennen käyttöönottoa

■ Ota sähkötyökalu pois pakkauksesta ja tarkista, ettei toimituksesta puutu mitään ja ettei ole kuljetusvaurioita.
■ Aseta hiomapaperi paikoilleen.
■ Kiinnitä pölynkerääjä paikalleen.

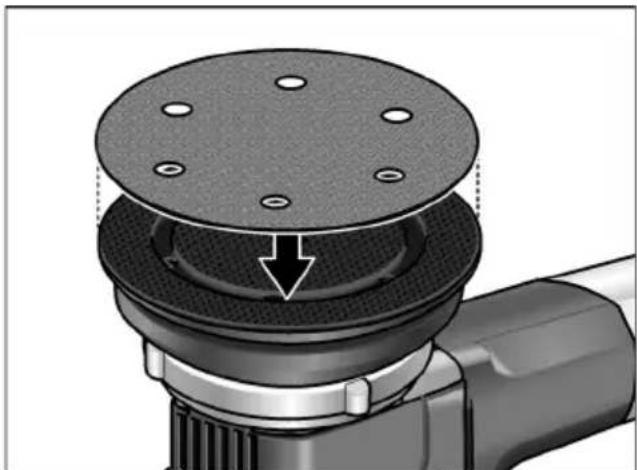

Hiomapaperin kiinnitys tai vaihto

Hiomalevyssä on tarrapinta ja sen vuoksi se on tarkoitettu käytettäväksi ainoastaan tarrakiinnitteisten hiomapapereiden kanssa.

Irrota pistotulppa pistorasiasta.
Irrota tarrahiomapaperi koneesta (valinnaisesti).
■ Puhdista hiomalevy tarvittaessa karkeista epäpuhtauksista.

■ Kiinnitä uusi tarrahiomapaperi.

Aseta tarrahiomapaperi paikalleen niin, että sen reiät ovat tarkasti kohdakkain hiomalevyn reikien kanssa.

Aseta tarrahiomapaperi hiomalautasta vasten kevyesti painaen, niin että hiomapaperi kiinnittyy tarrapintaan.

Pölynpoisto

Käytä sähkötyökalua ainoastaan pölynpoistolla. Näin työilman pölykuormitus ei ole niin suuri ja työpaikka pysyy puhtaampana. Hiomapöly imeytyy välittömästi pois työstökohdasta hiomalevyn imukanavien kautta.

OHJE

Jotta kone ei takerru kiinni työkappaleen pintaan, säädä imurin imuteho riittävän alhaiseksi.

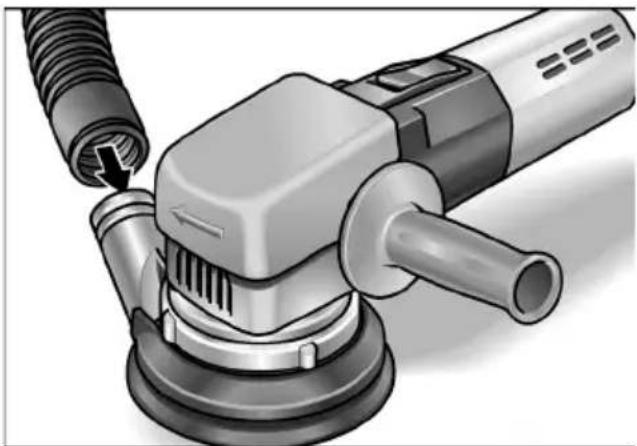

Kiinnitä imuletku liitoskappaleeseen (∅ 28 mm). Käytä tarvittaessa sopivaa adapteria.
Liitä imuletku imuriin. Noudata imurin käyttöohjeita! Tarkista kiinnitys!

Sähkötyökalun käynnistys ja pysäytys

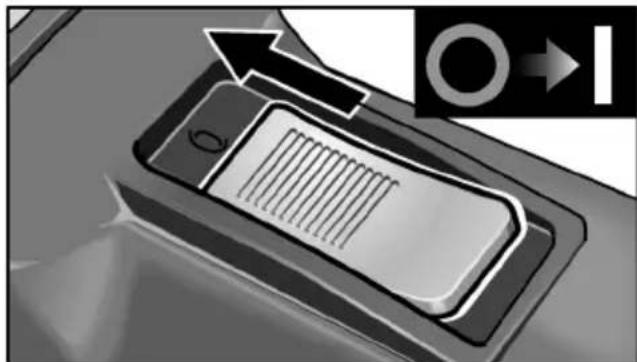

Lyhytaikainen käyttö ilman lukitustoimintoa:

Työnnä käynnistyskytkin eteen ja pidä siitä kiinni.
■ Pysäytä kone vapauttamalla käynnistyskytkin.

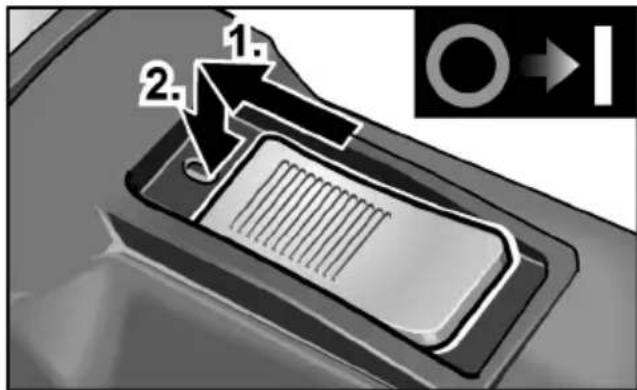

Pitempi työjakso lukitustoiminnolla:

VARO!

m®ääÉaóíáÉííó=ë®Üaöióööâ\~äì=â®óååäéíóó=ë®Üaööâ\~íaçå=à®ääÉéK

Työnnä käynnistyskytkin eteen ja lukitse se painamalla kytkimen etuosasta.

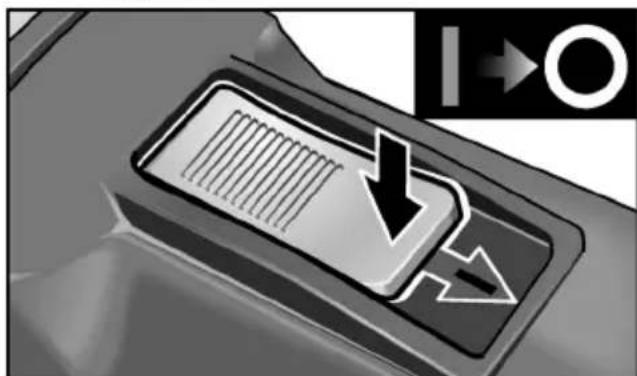

Koneen pysäytys:

Pysäytys: avaa lukitus painamalla käynnisty-skytkimen takaosasta.

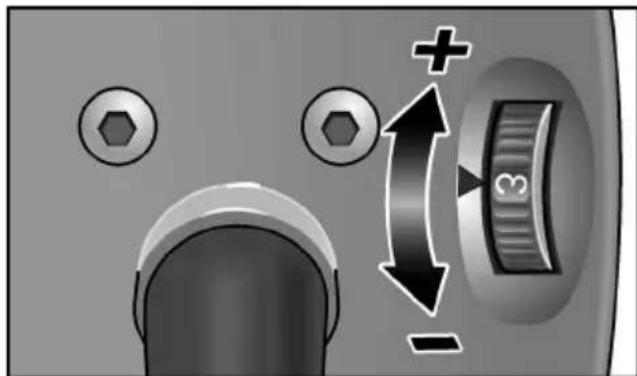

Kierrosluvun säätö

Kierrosnopeuden voi muuttaa säätöpyörästä portaattomasti välillä 1 (alhainen) – 6 (suuri) myös koneen ollessa päällä. Näin hiomanopeuden voi säätää kyseiseen materiaaliin ja työolosuhteisiin sopivaksi.

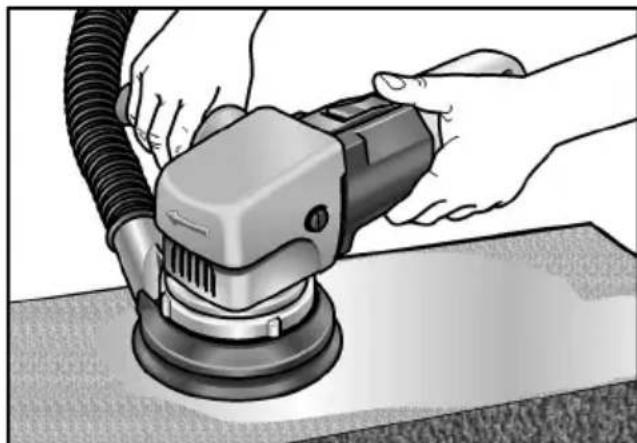

Työohjeita

OHJE

eáçã\~ióöâ\~ài=éóöêáá=îáÉä®=àçåâáå=\~áâ\~\~=açåÉÉå=éóë®óíí®ãáëÉå=à®äâÉÉåK

- Pidä hiomakoneesta kiinni molemmin käsin. - Älä ylikuormita hiomakonetta painamalla sitä liian voimakkaasti pintaa vasten. Liika painaminen ei paranna hiomatehoa, vaan nopeuttaa sähkötyökalun ja hioma-tarvikkeen kulumista.

Lisätietoja valmistajan tuotteista löytyy osoitteesta www.flex-tools.com.

Huelto ja hoito

VAROITUS!

Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

Puhdistus

■ Puhdista kone ja jäähdytysilma-aukot säännöllisin välein.
Puhalla säännöllisesti kuivalla paineilmalla puhtaaksi rungon sisätila ja moottori tuuletusaukkojen kautta.

Hiiliharjat

Sähkötyökalu on varustettu automaattisesti irtikytkeytyvillä hiilillä.

Kun hiilet ovat kuluneet minimipituuteen, sähkötyökalu kytkeytyy automaattisesti pois päältä.

OHJE

Vaihda hiiliharjojen tilalle vain valmistajan alkuperäisosat. Käytettäessä muiden valmistajien hiiliä valmistajan myöntämä takuu ei enää ole voimassa.

Runko

OHJE

Älä avaa koneen rungon ruuveja. Jollei ohjetta noudateta, valmistajan myöntämä takuu raukeaa.

Korjaukset

Korjaukset saa suorittaa vain valmistajan valtuuttama huoltoliike.

Varaosat ja tarvikkeet

Katso eri käyttökohteisiin soveltuvat hiomapaperit ja muut lisätarvikkeet valmistajan tuote-esitteistä.

Räjäytyskuvat ja varaosaluettelot löydät kotisivuiltamme: www.flex-tools.com

Kierrätysohjeita

VAROITUS!

Tee käytöstä poistetut koneet käyttökelvottomaksi irrottamalla liitäntäjohto.

Vain EU-maat Käytöstä poistetut sähkötyökalut eivät kuulu sekajätteisiin!

Sähkö- ja elektroniikkalaiteromusta annetun EU-direktiivin 2012/19/EY ja sen voimaansaattavien kansallisten säädösten mukaisesti tulee käytöstä poistetut sähkötyökalut kerätä erikseen ja toimittaa asianmukaiseen hyötykäyttöpisteeseen.

OHJE

Älä avaa moottorikotelon ruuveja takuuajan aikana. Jollei ohjetta noudateta, valmistajan myöntämä takuu raukeaa.

CE -Vaatimustenmukaisuus

Vakuutamme yksinomaisella vastuullamme, että kohdassa »Tekniset tiedot« kuvattu tuote on seuraavien standardien tai ohjeellisten asiakirjojen mukainen:

EN 60745 direktiivien 2004/108/EY (19.04.2016 asti), 2014/30/EU (alkaen 20.04.2016), 2006/42/EY, 2011/65/EY määräysten mukaisesti.

Teknisestä dokumentaatiosta vastaa:

Vastuun poissulkeminen

Valmistaja ja valmistajan edustaja eivät vastaa vahingoista tai voiton menetyksestä, joiden syynä on liiketoiminnan keskeytyminen johtuen tuotteesta tai siitä, ettei tuotetta mahdollisesti voida käyttää. Valmistaja ja valmistajan edustaja eivät vastaa vahingoista, joiden syynä on ohjeiden vastainen käyttö tai koneen käyttö muiden kuin valmistajan tuotteiden kanssa.
