LIETOŠANAS INSTRUKCIJA X 1107 VE Flex

Lietošanas pamācības oriğināls 134

Tehniskā informācija .....134

Jūsu drošībai 135

Trokšni un vibrācija .....136

Iss apskats 137

Lietošanas noteikumi .....138

Tehniskā apkope un kopšana .....140

Norādījumi par likvidēšanu .....140

C€-Atbilstība....140

Atbildības izslēgšana .....140

Izmantotie simboli

BRĪDINĀJUMS!

Apzīmē tiešu draudošu bīstamību.

Šī norādījuma neievērošanas gadījumā draud nāve vai loti smagas traumas.

UZMANIBU!

Apzīmē iespējamu bīstamu situāciju.

Šī norādījuma neievērošanas gadījumā

draud traumas vai materiāli zaudējumi.

NORĀDĪJUMS

Apzīmē izmantošanas ieteikumus un svarīgu informāciju.

Simboli uz instrumenta

Pirms ekspluatācijas izlasiet lietošanas pamācību!

Nēsājiet acu aizsargu!

Norādījums par vecās iekārtas likvidēšanu (sk. 140. lpp.)!

Tehniskā informācija

Ierīces modelis		Šlīpmašīna X 1107 VE
Spriegums V/Hz 230/50
Aizsargklase		II/☐
Patērējamā jauda	W	710
Lietderīgā jauda W 420
Gājiens mm 8,8
Gājienu skaits tukšgaitā	min^-1	4300–13000
Maks. abrazīvā instrumenta diametrs	mm	150
Putekļu nosūcēja pieslēguma ∅	mm	28
Svars (bez kabeļa)	kg 2,7

Jūsu drošībai

BRĪDINĀJUMS!

Pirms elektroinstrumenta izmantošanas izlasiet un rīkojieties saskaņā ar:

• šo lietošanas pamācību,
• pievienotās brošūras "Vispārējiem drošības tehnikas norādījumiem" darbā ar elektroinstrumentiem (Aprakstu-Nr.: 315.915),
• darba iecirknī paredzētajiem nelaimes gadījumu aizsardzības noteikumiem un instrukcijām.

Šis elektroinstruments izgatavots atbilstoši tehnikas līmenim, un balstoties uz atzītiem darba drošības tehnikas noteikumiem. Neskatoties uz to, tās izmantotājam vai trešajām personām ekspluatēšanas laikā var rasties dzīvībai bīstamas situācijas, kā arī mašīnas bojājumi vai citi materiāli zaudējumi. Elektroinstrumentu drīkst izmantot tikai

• p a r e d z ëtajiem darbiem,
• drošības tehnikas noteikumiem atbils-tošā stāvoklī.

Drošību ietekmējoši traucējumi nekavējo- ties jānovērš.

Noteikumiem atbilstoša izmantošana

Šī slīpmašīna paredzēta

– profesionālai izmantošanai rūpniecībā un amatniecībā,
- koksnes, metāla, plastmasas, krāsas, špaktelēšanas tepes un līdzīgu materiālu rupjai un smalkai slīpēšanai,
- izmantošanai ar slīpēšanas dadžpapīru un aprīkojumu, kas ir norādīts šajā lietošanas pamācībā vai kuru ir ieteicis ražotājs.

Slīpmašīnas drošības tehnikas noteikumi

BRĪDINĀJUMS!

Izlasiet visus drošības tehnikas noteikumus un norādījumus. Drošības tehnikas noteikumu un norādījumu neievērošanas gadījumā, var tikt izraisītas elektrotraumas, ugunsgrēks un/vai citi smagi ievainojumi. Uzglabājiet drošības tehnikas noteikumus un norādījumus nākotnei.

■ Uzmanību, degšanas bīstamība! Izvairieties no slīpējamā materiāla un slīpmašīnas pārkarses.
Darba pārtraukumos regulāri iztukšojiet putekļu tvertni.
Putekļu maisiņa, mikrofiltra, papīra maisiņa (vai putekļu sūcēja filtra jeb filtra maisiņa) slīpēšanas putekļi nelabvēlīgos apstākļos, piem., slīpējot metālus, dzirksteļošanas laikā var izraisīt pašaizdedzi. īpaša bīstamība pastāv, ja slīpēšanas putekļi sajaucas ar lakas, poliuretāna paliekām vai citām ķīmiskajām vielām un, ja slīpēšanas materiāls ilgā darba laikā ir sakarsis.

■ levērojiet, lai personas tiktu aizsargātas no dzirkstelēm.
levērojiet, lai tuvumā neatrastos viegli uzliesmojoši materiāli.
Slīpējot metālus, izraisās dzirksteļošana.

■ No materiāliem izdalījušies putekļi, kā piem., no svinu saturošiem krāsu slāņiem, atsevišķām koksnes šķirnēm, minerāliem un metāliem var būt bīstami strādājošajām un tuvumā esošajām personām.

leelpojot vai sakaroties ar šiem putek- liem, var tikt izraisītas elpošanas celu slimības un/vai alerģiskas reakcijas.

– Nodrošiniet labu darba iecirkna vēdināšanu!
- Ja i e sp ējams, izmantojiet eksternu puteklu nosūkšanu.
– Tiek ieteikta P2 filtra kategorijas filtrē-jošās aizsargmaskas izmantošana.

■ Izmantojiet elektroinstrumentu tikai sausajai slīpēšanai.

Udens ieklūšana elektroiekārtā paaugstina elektrotraumu izraisīšanas iespēju.

■ Stradājot turiet stingri elektroinstrumentu abās rokās un nodrošiniet drošu stāju. Ar divām rokām elektro-instrumentu var vadīt drošāk.
■ Nodrošiniet sagatavi. Ar iespīlēšanas ierīcēm vai skrūvspīlēm nostiprinātu sagatavi ir drošāk turēt nekā ar rokām.
■ Uzturiet tīru savu darba vietu.

Materiāla maisījumi ir īpaši bīstami. Vieglo metālu putekļi var aizdegties vai izraisīt sprādzienu.

■ Neizmantojiet elektroinstrumentu, ja tā kabelis ir bojāts.

Nepieskarieties bojātajam tīkla kabelim, un izvelciet tīkla kontakt-dakšu, ja kabelis darba laikā tiek bojāts. Bojāti kabeli paaugstina elektrotraumu iegūšanas risku.

■ Nekad negrieziet un neslīpējiet vieglos metālus, kuru magnija sastāvs ir lielāks par 80%. Ugunsbīstamība!
■ Pirms ekspluatācijas pārbaudiet slīpēšanas instrumentu pareizu montāžu un nostiprinājumu. leslēdziet ierīci uz 30 sekundēm bez slodzes!

Nekavējoties pārtrauciet izmēģinājuma palaidi lielas vibrācijas vai citu bojājumu konstatēšānas gadījumā.

Cēloņa konstatēšanai pārbaudiet mašīnu.

■ Pirms elektroinstrumenta nolikšanas izslēdziet elektroinstrumentu un ľaujiet veikt izskrējienu.
■ Elektroinstrumentu nedrīkst iespīlēt skrūvspīlēs.
■ Tīkla kabelim vienmēr jāatrodas aiz elektroinstrumenta.

Citi drošības tehnikas noteikumi

■ Izmantojiet tikai ārdarbiem paredzētus pagarinājuma kabelus.
■ lerīces apzīmēšanai izmantojiet tikai uzlīmes. Neurbiet korpusā caurumus.
■ Tīkla spriegumam jāsaskan ar sprieguma datiem uz firmas plāksnītes.

Trokšni un vibrācija

Trokšnu un svärstību koeficienti tika noteikti atbilstoši EN 60745.

Ar A novērtētais ierīces trokšņa līmenis parasti sastāda:

• Skañas spiediena limeni: 88 dB(A)
• Skañas jaudas limenis: 99 dB(A)
• Nedrošiba: K = 3 dB

Svārstību summārā vērtība:

- Emisijas koeficients: a h = 7,2 m/s^2 Nodročiha: K = 1.5 m/s

- Nedrošiba: K = 1,5 m/s

BRĪDINĀJUMS!

Dotās mērvienības attiecas uz jaunām ierīcēm. Izmantojot katru dienu, izmainās trokšnu un svārstību koeficienti.

NORĀDĪJUMS

Šajās tehniskajās prasībās norādītais svārstību līmenis ir izmērīts atbilstoši EN 60745 normētajai mērīšanas metodei un elektro-instrumentu salīdzināšanai var tik savstarpēji izmantots. Tas ir piemērots aī iepriekšējai svārstību slodzes novērtēšanai.

Dotais svārstību līmenis parāda galvenos elektroinstrumenta izmantošanas veidus. Bet, ja elektroinstruments ar atšķirīgiem rezerves instrumentiem vai nepietiekamu apkopi tiek pielietots citādai izmantošanai, tad var rasties svārstību līmeņa novirzes. Tas var ievērojami palielināt svārstību slodzi visā darba laika periodā.

Precīzai svārstību slodzes noteikšanai jānem vērā arī tas laiks, kurā ierīce ir gan izslēgta, vai arī darbojas, bet faktiski neatrodas darba procesā. Tas var ievērojami samazināt svārstību slodzi visā darba laika periodā.

Sastādiet drošības tehnikas papildnoteikumus strādājošās personas aizsardzībai pret svārstību iedarbību, kā piem., attiecībā uz: elektroinstrumenta un rezerves instrumentu apkopi, roku siltuma saglabāšanu, darba procesu organizāciju.

UZMANĪBU!

Skañas spiedienam pārsniedzot 85 dB(A), jānēsā skañas aizsargu.

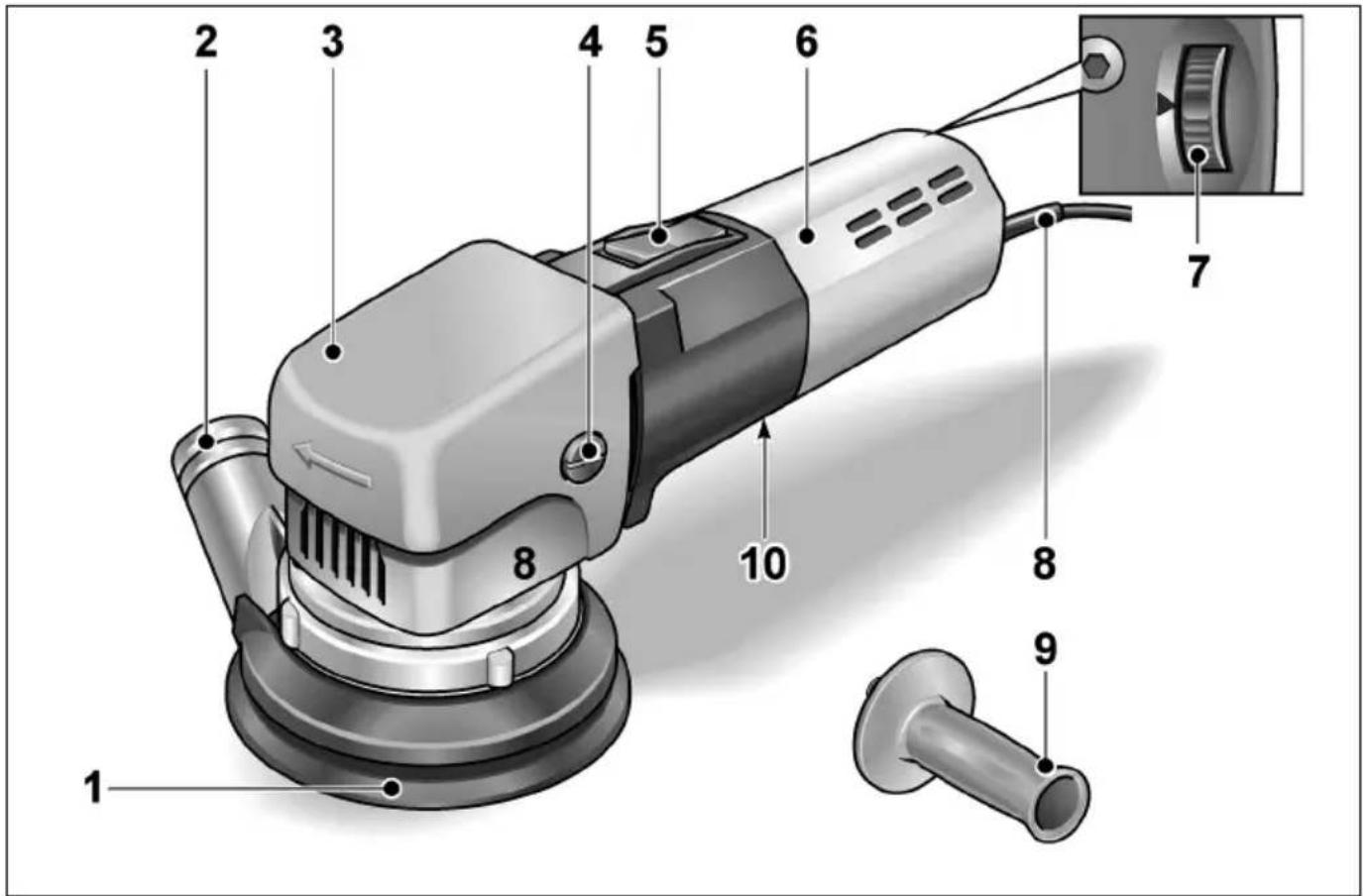

Īss apskats

1 Slīpēšanas dadžškīvis
2 Grozāma manšete ar savienotājcauruli putekļu nosūkšanai
3 Reduktora dalva ar roktura apvalku
4 Roktura apvalka nostiprinājuma skrūve
5 leslēgšanas/izslēgšanas slēdzim

6 Motora korpuss
7 lestatīšanas disks gājienu skaita regulēšanai
8 4,0 m tikla kabelis ar tikla kontaktdakšu
9 R o k t u r i s
10 Firmas plāksnīte *

Lietošanas noteikumi

BRĪDINĀJUMS!

Pirms visu elektroinstrumenta apkopes darbu uzsākšanas atvienojiet tīkla kontaktdakšu.

Pirms ekspluatācijas

Iznemiet no iepakojuma elektroinstrumentu un pārbaudiet piegādes komplekta pilnību un transportēšanas bojājumus.
■ Slīpēšanas papīra uzlikšana.
■ Montējiet putekļu savācējierīci.

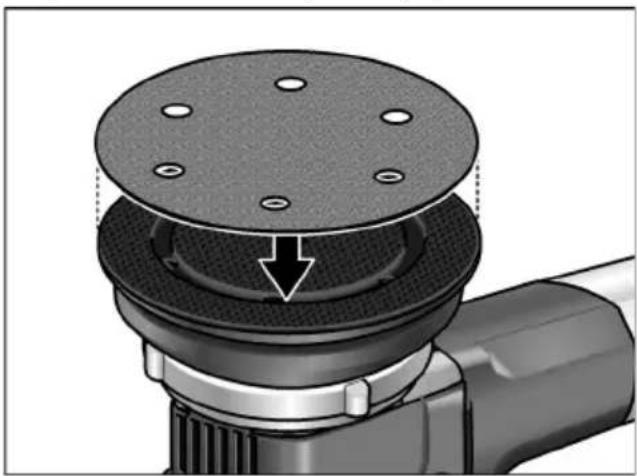

Slīpēšanas papīra uzlikšana vai nomaina

Slīpēšanas plāksne aprīkota ar dadžsasaisti un tādēļ ir paredzēta izmantošanai tikai ar slīpēšanas dadžpapīru.

■ Atvienojiet kontaktdakšu.
■ Novelciet uzlikto slīpēšanas dadžpapīru (papildaprīkojums).
■ Ja nepieciešams, notīriet slīpēšanas plāksni no lieliem piesārņojumiem.

■ Uzlieciet jaunu slīpēšanas dadžpapīru. Piestipriniet slīpēšanas dadžpapīru tā, lai tas precīzi sakristu ar slīpēšanas plāksnes caurumojumiem.

Piestipriniet slīpēšanas dadžpapīru ar vieglu spiedienu pret slīpēšanas škīvi pie pamatnes ar dadžsasaisti.

Puteklu nosūkšana

Obligāti izmantojiet elektroinstrumentu ar nosūkšanas sistēmu. Ar to tiek novērsta darba gaisa augstā putekļu slodze un sama-zināta darbavietas piesārņošana ar netīru-miem. Slīpēšanas putekļi tiek nosūkti tieši no berzes vietas caur slīpēšanas plāksnes nosūcējkanāliem.

NORĀDĪJUMS

Lai novērstu ierīces piesūkšanos pie sagataves virsmas, nepieciešama atbilstoši samazinātas sūcēja piesūkšanas jaudas nostādīšana.

■ Piestipriniet nosūcējšlūteni pie savie-notājīscaurules (∅ 28 mm). Ja nepieciešams, izmantojioet piemēro-tu adapteri.
■ Pieslēdziet uzsūkšanas šlūteni pie nosūcējiekārtas.
levērojet nosūcējiekārtas lietošanas pamācības noteikumus!
Pārbaudiet nostiprinājuma stabilitāti!

Elektroinstrumenta ieslēgšana un izslēgšana

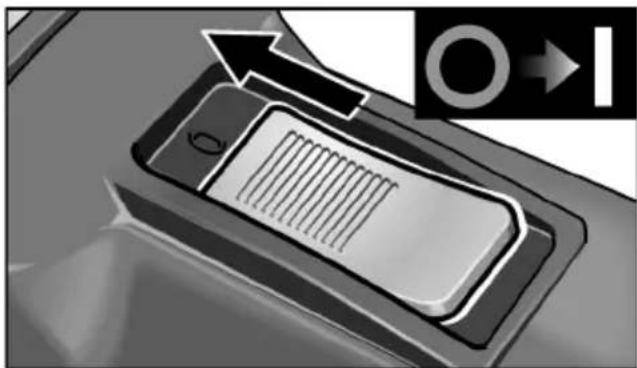

Īslaicīgā darba režīms bez iefiksēšanās:

■ Nobīdiet slēdzi uz priekšu un stingri turiet.
■ Lai izslēgtu, slēdzi atlaidiet.

llgstošs darba režīms ar iefiksēšanos:

UZMANĪBU!

Pēc strāvas atslēgšanas ieslēgtais elektro-instruments sāk atkal darboties.

1. 2.

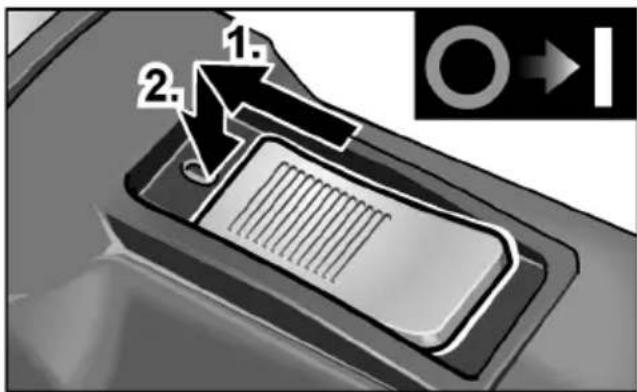

■ Nobīdiet slēdzi uz priekšu un, nospiežot tā priekšgalu, iefiksējiet.

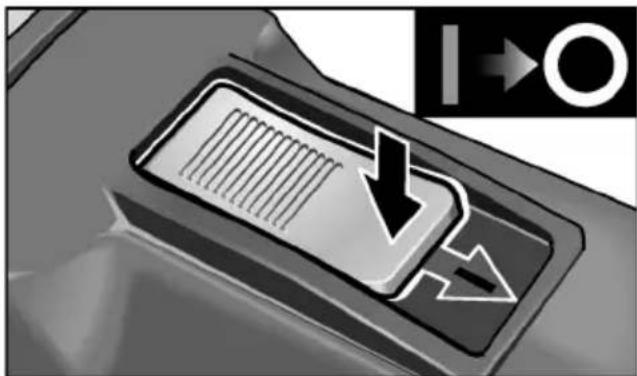

lerīces izslēgšana:

■ Lai izslēgtu, slēdzi atblokējiet, nospiežot tā pakalējo galu.

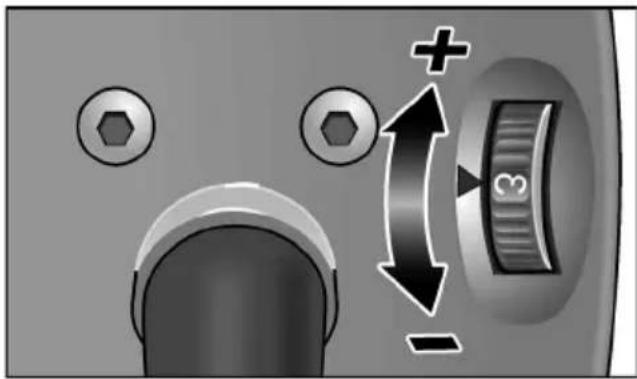

Apgriezienu skaita regulēšana

- Ar iestatīšanas disku iespējama arī darbības laikā bezpakāpju apgriezienu skaita no 1 (zems) līdz 6 (augsts) mainīšana. Ar to iespējama slīpēšanas ātruma optimāla pielāgošana attiecīgajam materiālam un darba apstākliem.

Darba norādījumi

NORĀDĪJUMS

Pēc izslēgšanas slīpēšanas instruments īsu laiku turpina griezties.

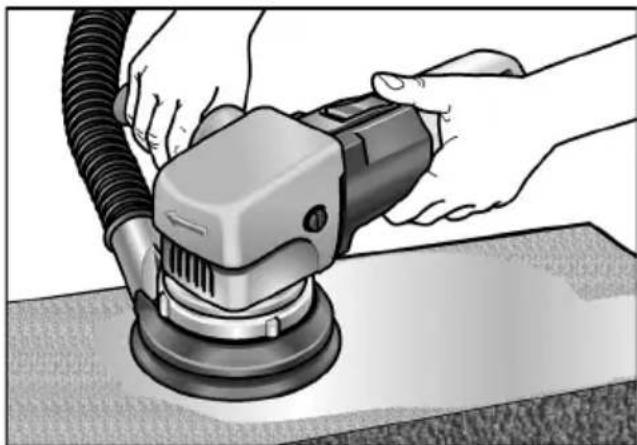

■ Stingri turiet slīpmašīnu ar abām rokām. ■ Nepārslogojiet slīpēšanas mašīnu ar pārāk stipri piespiedienu. Ār pārāk liela piespie-diena paaugstināšanu netiek sasniegta augstāka slīpēšanas jauda, bet gan lielāka elektroinstrumenta un abrazīvā materiāla nodilšana.

Papildinformāciju par ražotāja izstrādāju-miem var saņemt zem www.flex-tools.com.

Tehniskā apkope un kopšana

BRĪDINĀJUMS!

Pirms visu elektroinstrumenta apkopes darbu uzsākšanas atvienojiet tīkla kontakt-dakšu.

Tirīšana

■ Regulāri tīriet ierīci un ventilācijas spraugas.
■ Regulāri izpūtiet caur ventilācijas spraugām ar sausu saspiesto gaisu korpusa iekšpusi ar motoru.

Oglsukas

Elektroinstruments ir aprikots ar atslēgšanās oglēm.

Pēc atslēgšanās oglu nodiluma robežas sasniegšanas elektroinstruments automātiski atslēdzas.

NORĀDĪJUMSNORĀDĪJUMS

Nomainai izmantojiet tikai ražotāja origināldetaļas. Izmantojot citus ražojumus, tiek dzēsti ražotāja garantijas pienākumi.

Korpuss

NORĀDĪJUMS

Neatlaidiet korpusa galvas skrūves. Neievērošanas gadījumā tiek dzēsti ražotāja garantijas pienākumi.

Remontdarbi

Remontdarbus jāveic tikai ražotāja autorizētā klientu servisa darbnīcā.

Rezerves daļas un aprīkojums

Par spīpēšanas papīra dažādām izmantošanas jomām un papildaprīkojumu iepazīstieties ražotāja katalogos.

Detaļu izkārtojuma attēlus un rezerves daļu sarakstus Jūs atradīsiem mūsu mājas lapā:

www.flex-tools.com

Norādījumi par likvidēšanu

BRĪDINĀJUMS!

Nodrošiniet nolietoto ieriču nelietojamību, likvidējot to tīkla kabeli.

Tikai ES valstīm Nelikvidējiet elektroinstrumentus kopā ar parastajiem atkritumiem.

Vadoties pēc Eiropas 2012/19/EK direktīvas „Par vecām elektronikas un elektroiekārtām“ un ietverot nacionālajā likumdošanā, nepieciešama nolietotu elektroinstrumentu šķirota savākšana un nodošana otrreizējai, vidi saudzējošai pārstrādei.

NORĀDĪJUMS

Informāciju par ierīces likvidēšanas iespē-jām var saņemt specializētajā veikalā.

CE-Atbilstība

Uz savu atbildību deklarējam, ka sadaļā „Tehniskā informācija“ aprakstītais izstrādājums atbilst šādiem standartiem vai normatīvajiem dokumentiem: EN 60745 atbilstoši direktīvu 2004/108/EK (līdz 19.04.2016), 2014/30/ES (no 20.04.2016), 2006/42/EK, 2011/65/EK noteikumiem.

Par tehnisko dokumentāciju atbild: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Atbildības izslēgšana

Ražotājs un viņa pārstāvis nav atbildīgi par zaudējumiem un peļņas zudumiem uzņēmuma darbības pārtraukšanas gadījumā, kurš tika izraisīts ražojuma vai ražojuma neiespējamās izmantošanas dēļ. Ražotājs un viņa pārstāvis nav atbildīgi par zaudējumiem, kuri radušies ierīces neprasmīgas izmantošanas dēļ, vai tika izraisīti citu ražotāju izstrādājumu pielietošanas rezultātā.
