KASUTUSJUHEND X 1107 VE Flex

Originaalkasutusjuhend 120

Originali naudojimo instrukcija 127

Kasutatud sümbolid .....120

Tehnilised andmed .....120

Teie ohutuse heaks .....121

Müra- ja vibratsioon .....122

Ülevaade....123

Kasutusjuhend ....124

Hooldus ja korrashoid .....126

Jäätmekäitlus 126

C€-Vastavus 126

Vastutuse välistamine .....126

Kasutatud sümbolid

HOIATUS!

Tähistab otsest ähvardavat ohtu. Juhise eiramine võib lõppeda surmavalt või tekitada raskeid vigastusi.

ETTEVAATUST!

Tähistab ohtlikku olukorda.

Juhise eiramine võib põhjustada vigastusi või tekitada materiaalset kahju.

MÄRKUS

Tähistab olulist informatsiooni või nõuannet kasutajale.

Sümbolid seadmel

Enne kasutuselevõttu lugeda kasutusjuhendit!

Kanda silmakaitset!

Vana seadme jäätmekäitlus (vaata lehekülge 126)!

Tehnilised andmed

Seadmetüüp		Lihvimismasin X 1107 VE
Pinge V/Hz 230/50
Kaitseklass		II/☐
Võimsustarve W 710
Väljundvõimsus W 420
Käik mm 8,8
Tühijooksu käikude arv	min-1	4300–13000
Max lihvimistarviku läbimõõt mm 150
Tolmuimemise ühenduse ∅ mm 28
Kaal (ilma toitejuhtmeta)	kg 2,7

Teie ohutuse heaks

HOIATUS!

Enne elektritööriista kasutamist lugeda läbi järgmised juhendid ja pidada neist kinni:

• käesolev kasutusjuhend,
  – lisatud brošüür "Üldised ohutusjuhised" elektritööriistadega käsitsemisel (vihikud nr.: 315.915),
• töökohal kehtivad önnetusjuhtumite ärahoidmise eeskirjad.

Elektritööriist on valmistatud uusima tehnika ja tunnustatud ohutuseeskirjade järgi. Sellest hoolimata võib käsitsemisel tekkida olukord, mis võib ohustada seadmega töötaja või kolmanda isiku elu ja tervist, kahjustada seadet ennast või tekitada muud varalist kahju.

Kasutada elektritööriista ainult

– selleks ette nähtud otstarbel,

- tehniliselt korras seisundis.

Turvalisust ohustavad rikked tuleb kiiresti kõrvaldada.

Otstarbekohane kasutamine

Lihvimismasin on möeldud

- kaubanduslikul otstarbel kasutamiseks tööstuses ja käsitöös,

– puidu, metalli, plasti, värvi, pahtli ja sarnast liiki materjalide jäme- ja peenlihvimiseks,

- kasutamiseks takjakinnitusega lihvpaberi ja tarvikutega, mida nimetatakse käesolevas kasutusjuhendis või mida tootja soovitab.

Ohutusnõuded lihvimismasinatele

HOIATUS!

Lugege läbi köik ohutusnõuded ja juhi-sed. Ohutusnõuete ja juhiste mittetäitmise tagajärjel võib tekkida elektrilöök, puhkeda tulekahju ja/või tekkida rasked kehavigastused. Hoidke köik ohutusnõuded ja juhi-sed alles, et neid ka hiljem lugeda.

■ Ettevaatust, tuleoht! Vältige lihvitava materjali ja lihvimismasina ülekuumenemist. Enne töös vaheaja tegemist tühjendage alati tolmukott.

Tolmukotis, mikrofiltris, paberkotis (või tolmuimeja filtrikotis või filtris) olev lihvi-mistolm võib ebasoodsatel tingimustel, näiteks metalli lihvimisel tekkivatest sädemest iseeneslikult süttida. Eriti ohtlik olukord tekib siis, kui lihvi-mistolm seguneb laki, polüuretaani jääkide või muude keemiliste ainetega ja lihvitav materjal on pikast töötlemisest kuum.

Jälgige, et sädemed ei ohustaks teisi inimesi. Viige lähedal olevad süttivad materjalid kaugemale. Metalli lihvimisel tekivad sädemed.

■ Materjalide, nagu näiteks pliisisaldu-sega värvkatete, möningate puiduli-ikide, mineraalainete ja metallide tolmud võivad ohustada käituspersonali või läheduses viibivaid inimesi.

Nende tolmude sissehingamine või kokkupuude nendega võib esile kutsuda hingamisteede haigusi ja/või allergilisi reaktsioone.

– Hoolitsege selle eest, et töökoht oleks hästi öhutatud!
– Võimaluse korral kasutada tolmui- mejat.
- Soovitatakse kasutada hingamisteede kaitsemaski, mis on varustatud P2 klassi filtriga.

■ Kasutage elektritööriista vaid kuivlih-vimiseks. Vee sattumine elektrisead-messe suurendab elektrilöögi tekkimise ohtu.

■ Hoidke elektritööriistast mölema käega tugevalt kinni ja valige endale kindel ja ohutu tööasend.

Elektritööriista saab mölema käega kinni hoides turvalisemalt juhtida.

■ Kinnitage töödeldav materjal.

Kinnitusrakisesse või kruustangide vahele kinnitatud materjal seisab kindla- mini paigal kui käega kinni hoides.

■ Hoidke oma töökoht puhas.

Eriti ohtlikud on materjalisegud. Kergmetallide tolm võib süttida või plahvatada.

- Ärge kasutage elektritööriista, kui selle kaabel on kahjustunud.

Ärge puudutage kahjustunud kaablit ja tömmake pistik pistikupesast välja, kui kaabel saab kahjustada töö käigus. Vigased kaablid suurendavad elektrilöögi tekkimise ohtu.

■ Kunagi ei tohi lihvida ega lõigata kergmetalle, mille magneesiumi sisaldus on suurem kui 80%. Tuleoht!

Enne kasutamist kontrollida, et lihvi-mistarvikud on õigesti paigaldatud ja kinnitatud. Lülitada seade 30 sekundiks ilma koormuseta sisse! Katkestada proovikäivitus kohe, kui tarvik vibreerib tugevalt või ilmnevad muud puudused. Põhjuse kindlakstegemiseks kontrollida masin üle.

■ Enne elektritööriista käest ära panemist lülitada see välja ja oodata, kuni see on täielikult seiskunud.

■ Elektritööriista ei tohi kinnitada kruustangide vahele.

Võrgukaabel peab jääma elektritööriis-tast alati tahapoole.

Ohutusalane lisateave

■ Kasutada ainult välitingimuste jaoks ettenähtud pikendusjuhet.

■ Seadme tähistamiseks kasutada ainult kleebiseid. Mitte puurida korpusesse auke.

■ Andmeplaadile märgitud pinge peab vastama kohalikule vörgupingele.

Müra- ja vibratsioon

Müra- ja vibratsiooni näitajad on saadud EN 60745 kohaselt.

Seadme tüüpiline A-väärtuse müratase:

– Helirōhu tase: 88 dB(A)

– Heli võimsustase: 99 dB(A)

- Määramatus: K = 3 dB

Vibratsiooni koguväärtus:

- Emissioni väärtus: a _h=7,2 m/s^2

- Määramatus: K = 1,5 m/s ^2

HOIATUS!

Antud mõõteväärtused kehtivad uute seadmete kohta. Igapäevases töös müra- ja vibratsiooni näitajad muutuvad.

MÄRKUS

Käesolevas öpetuses antud vibratsiooni tase on möödetud juhendi EN 60745 standarditud möötmismeetodi järgi ning seda vöib kasutada elektriliste tööriistade omavaheliseks vördlemiseks. Sobib ka vibratsiooni koormuse esialgseks hindamiseks.

Antud vibratsiooni tase kehtib elektrilise tööriista jaoks ette nähtud kasutuste kohta. Kui elektrilist tööriista kasutatakse muuks otstarbeks, muude tarvikutega või ei hool-data nõuetele vastavalt, võivad tekkida kõrvalekalded nimetatud vibratsiooni tase-mest. Vibratsiooni koormus võib kogu tööaja lõikes tunduvalt suureneda.

Vibratsiooni koormuse täpsel hindamisel tuleks arvestada ka aegu, mil tööriist on välja lülitatud või küll käib, ent sellega ei töötata. See võib vibratsiooni koormust kogu tööaja lõikes tunduvat vähendada.

Määrake kindlaks täiendavad kaitsemeetmed kasutaja kaitsmiseks vibratsiooni möju eest, nt elektrilise tööriista ja tarvikute hooldamine, organiseeritud tööprotsesside korraldamine, püüda alati hoida käed soojad.

ETTEVAATUST!

Kui helirõhk on üle 85 dB(A), tuleb kanda kuulmiskaitset.

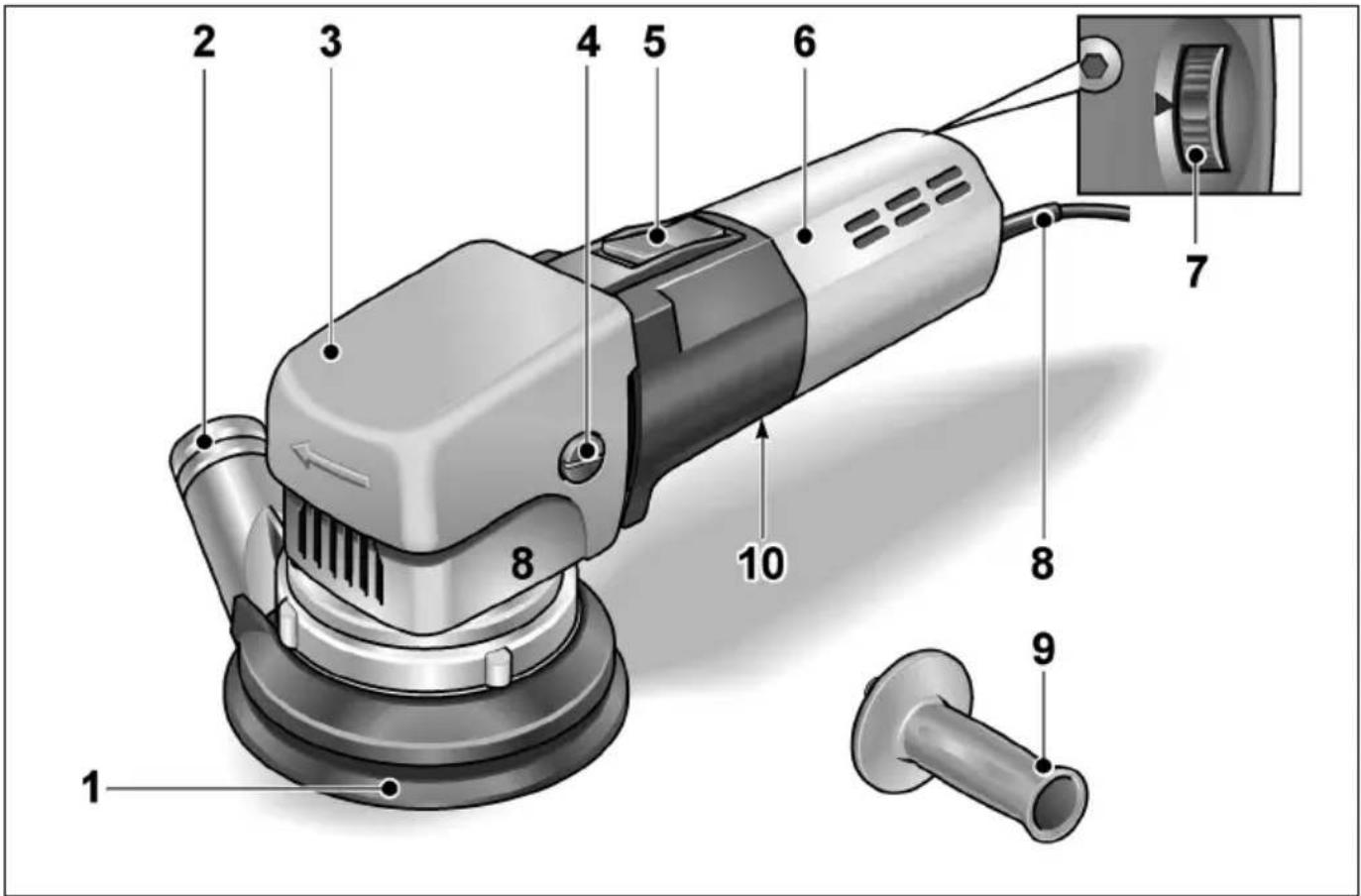

Ülevaade

1 Takjakinnitusega lihvtald
2 Pööratav mansett tolmuimemise ühendusega
3 Ülekande korpus tugialusega
4 Tugialuse kinnituskruvi
5 Sisse-/väljalüliti

6 Mootori kere
7 Reguleerimisratas käigusageduse reguleerimiseks
8 Võrgupistikuga toitejuhe (4,0 m)
9 K ä e p i d e
10 Andmeplaat *

* e i o l e n ä h

Kasutusjuhend

HOIATUS!

Enne igasuguste tööde alustamist elektri-tööriista juures tömmata pistik pistiku-pesast välja.

Enne kasutuselevõttu

Võtta elektritööriist pakendist välja ja kontrollida, kas see on täielik ja ilma transpordikahjustuseta.
■ Panna lihvpaber peale.
■ Paigaldada tolmueemaldusseade.

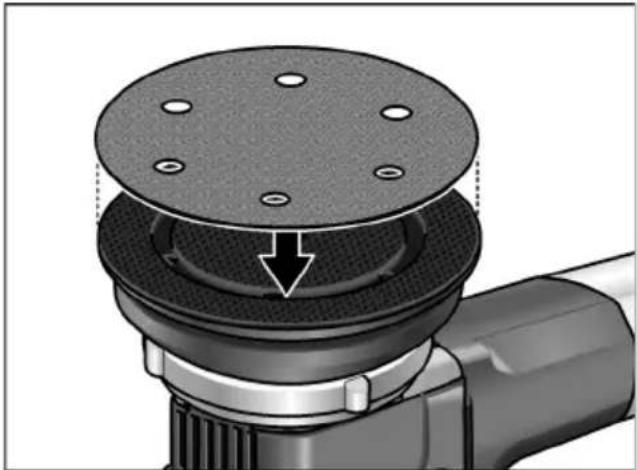

Lihvpaberi pealepanemine või vahetamine

Lihvimisplaat on takjakinnitusega, seepärast kasutada ainult takjakinnitusega lihvpa-bereid.

■ Tõmmata võrgupistik välja.
■ Tõmmata peal olev takjakinnitusega lihvpaber maha (valikuliselt).
■ Vajaduse korral puhastada lihvimisplaat suurest prahist.

Kinnitada peale uus takjakinnitusega lihvpaber. Takjakinnitusega lihvpaber panna peale nii, et selle augud on lihvi-misplaadi aukudega täpselt kohakuti. Suruda takjakinnitusega lihvpaber kerge survega vastu lihvtalla takjakinnitust kinni.

Tolmu imemine

Kasutada elektritööriista ainult koos tolmueemaldusseadmega.

Nii ei lähe öhk töökohal tolmuseks ja töökoht püsib puhtam. Lihvimistolm imetakse ära lihvimisplaadi äratõmbekanalite kaudu.

MÄRKUS

Et seade ei jääks vastu töödeldava materjali pinda kinni, tuleb tolmueemaldusseadme võimsust madalamaks reguleerida.

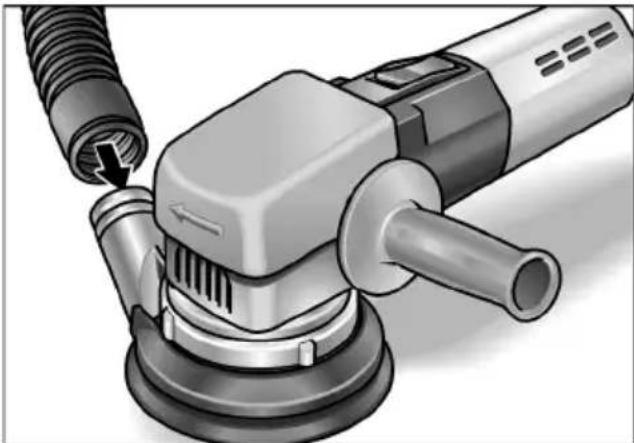

Ühendada imemisvoolik ühendusava külge ( 28 mm). Vajaduse korral kasutada sobivat adapterit.
Ühendada imemisvoolik imemisseadme külge.
Pidage kinni imemisseadme kasutus-juhendist! Kontrollida kinnitust!

Elektritööriista sisse- ja väljalülitamine

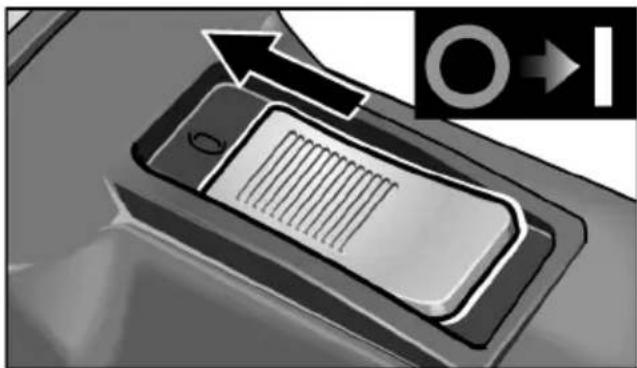

Lukustuseta lühirežiim:

■ Lükata lüliti ette ja hoida kinni.
■ Väljalülitamiseks lasta lüliti lahti.

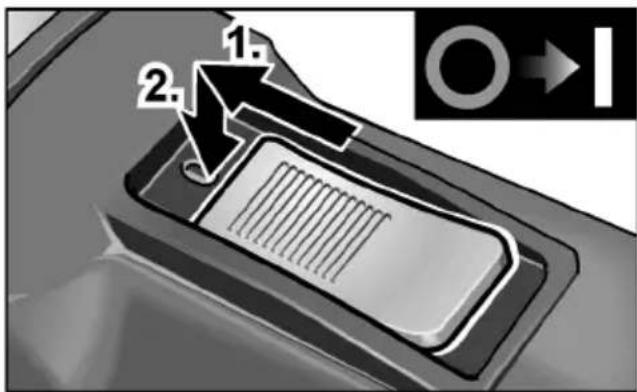

Lukustusega püsirežiim:

ETTEVAATUST!

Pärast voolukatkestust hakkab sisse lülitatud elektriseade uuesti tööle.

■ Lükata lüliti ette ning lukustada vajutusega esiotsale.

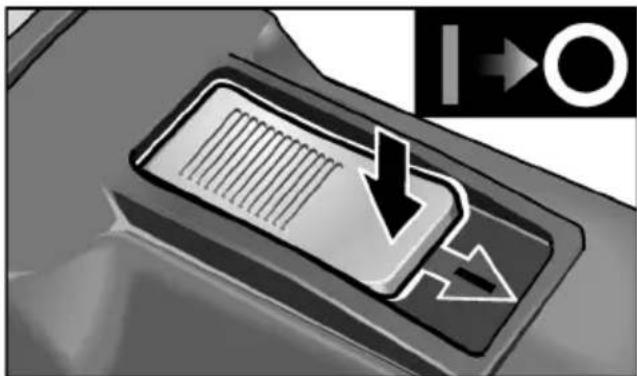

Lülitada seade välja:

■ Väljalülitamiseks vajutada lüliti tagaotsale.

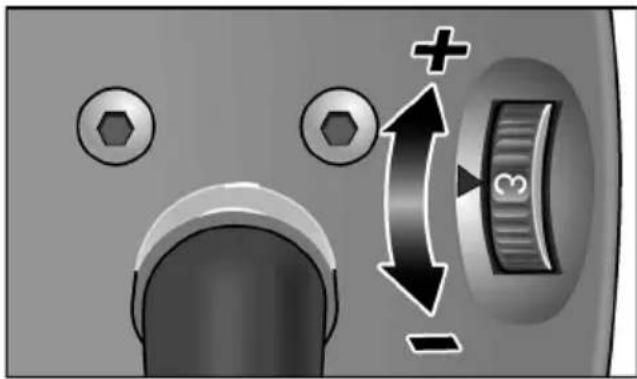

Pöörete reguleerimine

■ Reguleerimisrattast saab käigusagedust muuta ka töötamise ajal astmeteta vahemikus 1 (madal) kuni 6 (kõrge). Nii saab lihvimise kiirust kohandada optimaalselt vastavalt materjalile ja töötingimuste iseloomule.

Käitus

MÄRKUS

Pärast väljalülitamist pöörleb lihvketas veel natukene aega.

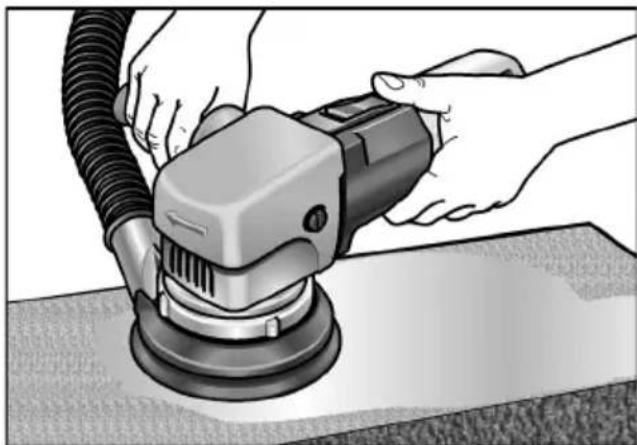

■ Lihvimismasinast hoida kinni kahe käega.
■ Liiga tugeva vajutamisega ei tohi lihvimismasinat üle koormata. Liiga tugev surve ei anna paremat tulemust, vaid kulutab rohkem elektritööriista ja lihvimistarvikut.
Muud informatsiooni tootja toodete kohta leiate aadressil www.flex-tools.com.

Hooldus ja korrashoid

HOIATUS!

Enne igasuguste tööde alustamist elektri- tööriista juures tömmata pistik pistiku- pesast välja.

Puhastamine

■ Seadet ja ventilatsioonipilusid puhastada regulaarselt.
■ Puhastada regulaarselt läbi ventilatsiooniavade mootorit ja korpust seest kuiva suruõhuga.

Süsiharjad

Elektritööriist on välja lülitamiseks varustatud süsiharjadega. Kui süsiharjad saavutavad oma kulumispiiri, lülitatakse elektritööriist automaatselt välja.

MÄRKUS

Kasutada ainult originaalvaruosasid. Võõrfirmade varuosade kasutamisel kaotab tootja garantii oma kehtivuse.

Korpus

MÄRKUS

Kruvisid korpuse esiosal ei tohi lahti võtta. Sellest mittekinnipidamisel kaotab tootja garantii oma kehtivuse.

Remonttööd

Remonttöid lasta teha ainut tootja poolt autoriseeritud klienditeeninduses.

Varuosad ja tarvikud

Erinevaks otstarbeks ettenähtud lihvpabereid ja muid tarvikuid leiate tootja kataloogidest. Joonised ja varuosade nimekirjad leiate meie kodulehelt: www.flex-tools.com

Jäätmekäitlus

HOIATUS!

Vanal seadmel lõigata toitejuhe ära ning teha see nii kasutuskõlbmatuks.

Ainult EL riikidele Ärge visake elektrilisi tööriistu olmeprügi hulka!

Euroopa direktiivi 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete ja selle rahvusliku seaduse rakendamise järgi tuleb koguda kasutatud elektrilisi tööriistu eraldi ning anda need keskkonnasäästlikku jäätmete taaskasutamisele.

MÄRKUS

Teavet jäätmekäitluse võimaluste kohta saate müüja käest!

CE-Vastavus

Kinnitame ainuvastutajana, et "Tehnilised andmed" all kirjeldatud toode on kooskõlas järgmiste direktiivide või normatiivsete dokumentidega:

EN 60745 kooskõlas direktiivide 2004/108/EÜ (kuni 19.04.2016), 2014/30/EL (alates 20.04.2016), 2006/42/EÜ, 2011/65/EÜ nõuetega.

Tehnilise dokumentatsiooni eest vastutav isik: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Vastutuse välistamine

Tootja ja tema esindaja ei vastuta kahju ja töö katkemisest tingitud tulukaotuse eest, mille põhjustab toode või olukord, mis ei võimalda toodet kasutada.

Tootja ja tema esindaja ei vastuta kahju eest, mille põhjustab toote asjakohatu kasutamine või toote kasutamine koos teiste tootjate toodetega.
