NAUDOJIMO INSTRUKCIJA X 1107 VE Flex

Naudojami simboliai 127

Techniniai duomenys ..... 127

Jūsu saugumui 128

Triukšmas ir vibracija ..... 129

Bendras jrankio vaizdas ..... 130

Nurodymai dirbant ..... 131

Techninis aptarnavimas ir priežiūra .. 133

Nurodymai utilizuoti ..... 133

C€-Atitikimo deklaracija 133

Atsakomybės pašalinimas ..... 133

Naudojami simboliai

ISPÉJIMAS!

Nurodo betarpiškai gresiantj pavoju.

Nesilaikant nurodymų, gresia žūtis arba sunkūs sužalojimai.

ATSARGIAI!

Nurodo potencialiai pavojingą situaciją.

Nesilaikant nurodymų, gresia susižeidimo arba materialinių nuostolių pavojus.

NURODYMAS

Nurodo patarimus, kaip dirbti jrankiu ir svarbią informaciją.

Simboliai ant jrankio

Prieš eksploatavimą perskaity-kite naudojimo instrukcija!

Užsidėkite apsauginius akinius!

Nuoroda dėl seno įrankio utilizavimo (žr. 133 psl.)!

Techniniai duomenys

Įrankio tipas		Šlifuoklis X 1107 VE
Įtampa V/Hz 230/50
Saugos klasė		II/☐
Imama galia W 710
Atiduodama galia W 420
Eigos ilgis mm 8,8
Tuščiosios eigos judesių skaičius	min-1	4300–13000
Maks. šlifavimo antgalio skersmuo mm 150
Dulkių nusiurbimo jungties ∅	mm	28
Masė (be kabelio)	kg 2,7

Jūsų saugumui

JSPĖJIMAS!

Prieš naudodami elektrinijrankj, pirmiausiai perskaitykite ir tik tada dirbkite. Laikykitės:

• šios instrukcijos,
• "Bendruju saugos taisykliu", esančiu pridedamoje knygelėje, naudojantis elektriniais įrankiais (spaudinio-Nr.: 315.915),
• naudojimo vietoje galiojančių taisyklių, siekiant išvengti nelaimingų atsitikimų.
  Šis elektrinis įrankis pagamintas pagal naujausią technikos lygį ir pripažintas technikos saugos taisykles. Tačiau juo naudojantis, gali kilti pavojus juo dirbančiojo ar pašalinio asmens gyvybei ar sveikatai, taip pat gali būti sugadintas įrankis ar atsirasti kiti materialiniai nuostoliai.

Šis elektrinis įrankis gali būti naudojamas tik

• pagal paskirtj,
  – saugumo technikos požiūriu nepriekaiš- tingos būklės.

Gedimus, turinčius įtakos darbo saugai, nedelsiant pašalinkite.

Naudojimas pagal paskirtj

Šis šlifuoklis yra skirtas

– profesionaliam naudojimui pramonės ir smulkaus verslo įmonėse,
– medienai, metalui, plastikui, dažams, glaistui ir panašioms medžiagoms smulkiai ir rupiai šlifuoti,
– naudoti su kibiuoju šlifavimo popieriumi ir priedais, kurie nurodyti šioje instrukcijoje arba rekomenduojami gamintojo.

Saugos nurodymai darbui su šlifuokliu

ISPĖJIMAS!

Perskaitykite visus saugos nurodymus ir perspėjimus. Aplaidumo laikantis saugos nurodymų ir perspėjimų pasekmė gali būti elektros smūgis, gaisras ir/arba sunkūs sužeidimai. Visus saugos nurodymus ir perspėjimus saugokite ateičiai.

■ Dèmesio – gaisro pavojus! Venkite, kad neperkaistų šlifuojamoji medžiaga ir šlifuoklis.
Prieš darbines pertraukėles visada ištuštinkite dulkių surinkimo maišelį.
Esant nepalankioms sąlygoms, pvz., kibirkščiavimas šlifuojant metalą, šlifavimo metu susidariusios dulkės gali pačios užsidegti dulkių surinkimo maišelyje, smulkiųjų dalelių filtre, popieriniame maišelyje (arba filtro maišelyje, arba dulkių siurblio filtre).
Ypatingas pavojus gresia, jei šlifavimo metu susidariusios dulkės susimaišo su lako, poliuretano likučiais arba kitomis cheminėmis medžiagomis, ir šlifuojamas paviršius yra karštas po ilgo apdirbimo.

■ Stenkitės, kad kibirkštys nekeltų grėsmes nei vienam asmeniui.
Pašalinkite toliau degiąsias medžiagas. Šlifuojamas metalas kibirkščiuoja.

■ Iš medžiagų, pvz., švino turinčių dažų, kai kurių medienos rūšių, mineralų ir metalo, išsiskyrusios dulkės gali kelti grėsmę dirbančiajam arba netoli jo esantiems asmenims.

Šių dulkių įkvėpimas arba kontaktas su jomis gali sukelti kvėpavimo takų susirgimus ir/arba alergines reakcijas.

• P a s i r ūpinkite geru darbo vietos vėdinimu!
• Jei galima, naudokite išorinį dulkių nusiurbimo įrenginį.
  – Rekomenduojama naudoti dujokaukę su P2 klasės filtru.

■ Elektriniu įrankiu šlifuokite tik sau-suoju būdu. Prasiskverbęs į elektros įrankį vanduo padidina elektros smūgio rizika.

• Dirbdami elektrinį įrankį laikykite tvirtai abejomis rankomis ir stenkitės stovėti saugiai. Elektrinis įrankis abejomis rankomis valdomas tvirčiau.
  ■ Jtvirtinkite gaminj. Spaustuvuose arba veržiamajame jtaise jtvirtintas gaminys yra laikomas tvirčiau nei ranka.
  ■ Darbo vietą laikykite švarią. Medžiagų mišiniai yra ypač pavojingi. Lengvos metalo pjuvenos gali degti arba sprogti.
  ■ Nenaudokite elektrinio įrankio su pažeistu kabeliu. Nelieskite pažeisto kabelio ir ištraukite tinklo kištuką, jei kabelis pažeidžiamas darbo metu.

Pažeistas kabelis padidina elektros smūgio pavojų.

• Niekuomet nepjaukite ir nešlifuokite lydinių, kuriuose magnio yra daugiau, negu 80%. Gaisro pavojus!
  ■ Prieš naudojimą patikrinkite, ar šlifavimo įrankiai tinkamai sumontuoti ir įtvirtinti. Įrankį bandymui įjunkite 30-čiai sekundžių tuščiaja veika.

Bandymą tuoj pat nutraukite, jei įrankis labai vibruoja arba pastebėti kiti nesklandumai. Patikrinkite įrankį ir nustatykite priežastį.

■ Prieš padėdami elektrinį įrankį, jį išjunkite ir leiskite sustoti.
■ Elektrinio jrankio neveržkite darbastalyje.
■ Tinklo kabelj visuomet nuveskite atgal nuo elektrinio įrankio.

Kitos saugos nuorodos

■ Naudokite tik naudojimui lauke skirtus pailginimo kabelius.
■ Prietaiso žymėjimui naudokite tik lipnius skydelius. Neleistina gręžti kiaurymių korpuse.
■ Tinklo įtampa turi atitikti įtampa, nurodytą įrankio skydelyje.

Triukšmas ir vibracija

Triukšmo ir vibracijos dydžiai išmatuoti pagal EN 60745.

A-redukuoto įrankio triukšmo lygio tipinė vertė:

- Garso slègio lygis: 88 dB(A)

– Triukšmo galios lygis: 99 dB(A)

- Paklaida: K = 3 dB.

Suminis vibraciju lygis:

– Bendru atveju skleidžia- mas dydis: a
- Paklaida: K = 1,5 m/s

!SPÉJIMAS!

Pateikiami dydžiai galioja naujam įrankiui Kasdien naudojant, triukšmo ir vibracijos lygis keičiasi.

i NURODYMAS

Šiuose techniniuose reikalavimuose pateiktas vibracijos lygis buvo išmatuotas pagal EN 60745 standarte patvirtintus matavimo metodus ir gali būti taikomas elektrinių įrankių palyginimo metu. Šis lygis taip pat gali būti taikomas apytikslei vibracijos apkrovai įvertinti. Pateiktas vibracijos lygis nurodo pagrindine elektrinio įrankio taikymo sritį.

Tačiau jei elektrinis įrankis bus naudojamas kitoje srityje, su kitais įstatomaisiais įrankiais arba netinkamai atlikus techninės priežiūros darbus, vibracijos lygis gali pakisti.

Todèl darbo metu vibracijos apkrova gali smarkiai padidèti.

Norint tiksliai jvertinti vibracijos apkrova, reikėtu atsižvelgti ir į laika, kada jrenginys yra išjungtas arba veikia, tačiau tuo metu nenaudojamas.

Šiuo atveju darbo metu vibracijos apkrova gali smarkiai sumažeti.

Kad operatorius būtų apsaugotas nuo vibracijos poveikio, būtina imtis papildomų sau-gos užtikrinimo priemonių, tokių kaip elek-trinių ir įstatomųjų įrankių techninė priežiūra, šiltai laikomos rankos, darbo proceso organizavimas.

ATSARGIAI!

Jei triukšmo slėgis didesnis, negu 85 dB(A), būtina naudotis klausos apsauga.

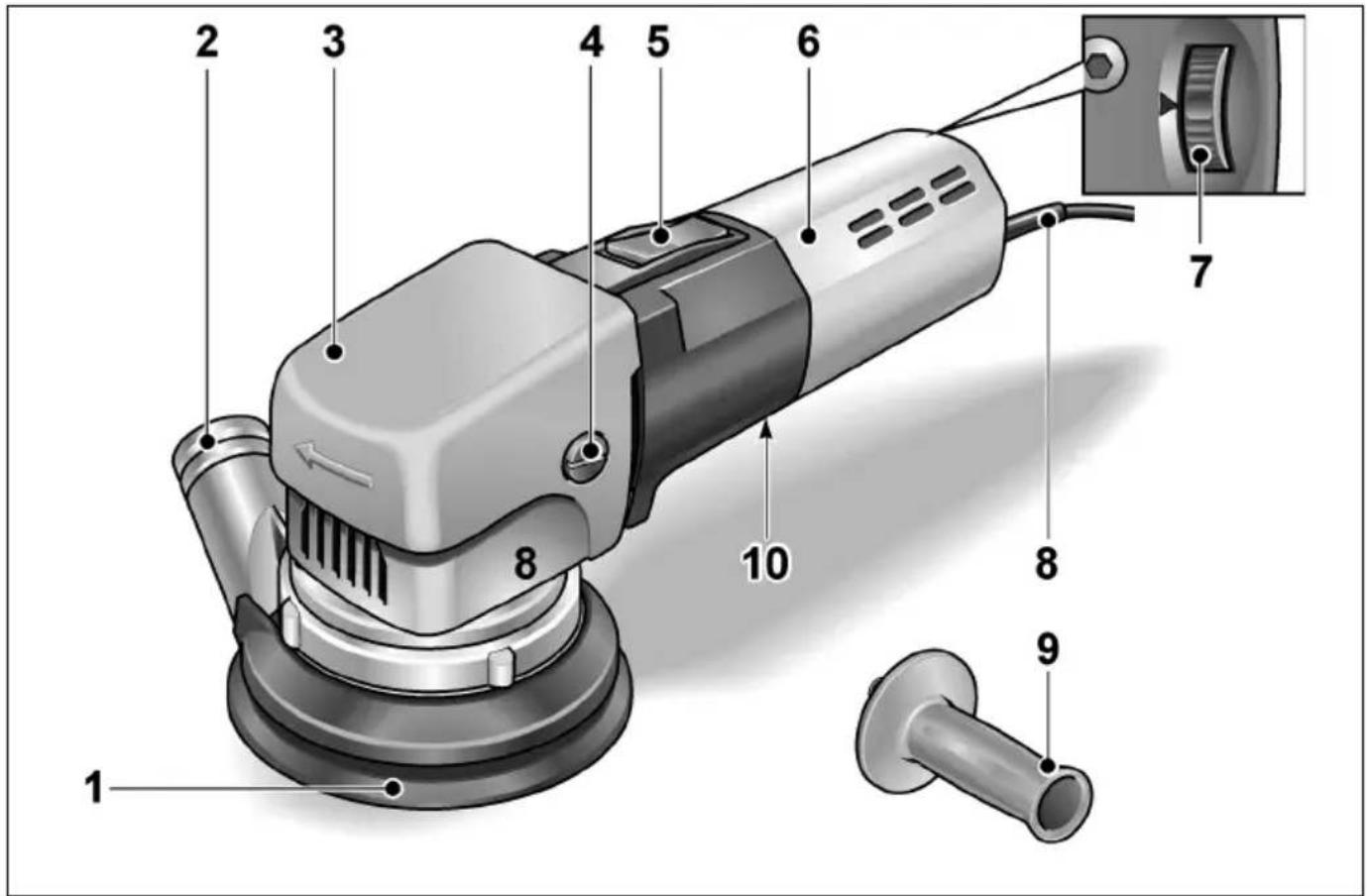

Bendras jrankio vaizdas

1 Kibusis šlifavimo padas
2 Sukamasis manžetas su dulkių nusiurbimo sistemos jungiamuoju atvamzdžiu
3 P a v a r o s g gaubtu
4 Laikomojo gaubto tvirtinimo varžtas
5 Jjungimo/išjungimo jungikliui

6 Variklio korpusas

7 Judesių skaičiaus reguliavimo ratukas

8 Tinklo kabelis, 4 m ilgio, su šakute

Prieš bet kokius elektrinio įrankio aptarnavimo darbus ištraukite tinklo kabelio šakutę iš rozetės.

Prieš pirmą naudojimą

Išpakuokite elektrinj įrankį ir patikrinkite, ar patiektas komplektas yra visos sudėties ir ar neatsirado pažeidimų transportuojant.
■ Uždėkite šlifavimo popierių.
■ Sumontuokite dulkių surinkimo įtaisą.

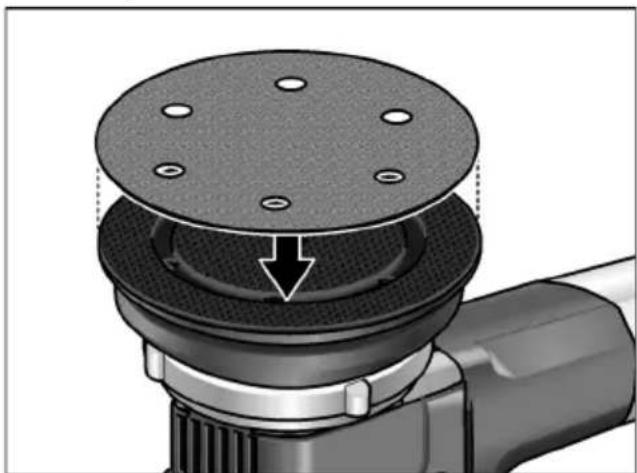

Šlifavimo popieriaus pritvirti- nimas arba keitimas

Šlifavimo plokštė turi kibų paviršių, ir todėl yra skirta naudoti tik su kibiuoju šlifavimo popieriumi.

■ Ištraukite kištuka iš tinklo lizdo.
■ Nuimkite pritvirtintą kibuji šlifavimo popierių (pasirinktinai).
■ Jei reikia, nuo šlifavimo plokštės nuvalykite stambius nešvarumus.

■ Pritvirtinkite naują kibujj šlifavimo popierių. Kibujj šlifavimo popierių uždėkite taip, kad popieriaus skylės tiksliai sutaptų su šlifavimo plokštės skylėmis.

Nestipriai spausdami kibujj šlifavimo popierių, pritvirtinkite jį prie šlifavimo pado kibaus pagrindo.

Dulkių išsiurbimas

Elektrinj prietaisą naudokite tik su nusiurbimo sistema. Ji neleidžia susidaryti dulkių apkrovai darbiniame ore ir susikaupti dideliam kiekiui nešvarumų darbo vietoje.

Šlifavimo dulkės siurbiamos tiesiogiai darbo vietoje šlifavimo plokštėje esančiais siurbimo kanalais.

NURODYMAS

Siekdami, kad prietaisas neprisisiurbtų prie gaminio, nustatykite atitinkamai mažesnj siurblio siurbimo stiprumą.

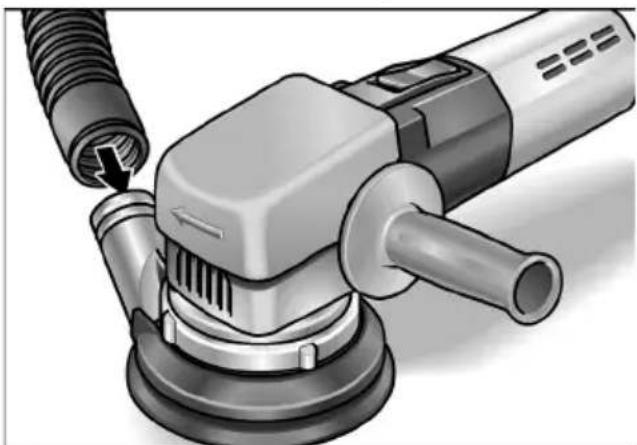

■ Nusiurbimo žarną pritvirtinkite prie jungiamojo atvamzdžio (Ø 28 mm). Reikalui esant naudokite atitinkamą adapterį.
■ Nusiurbimo žarną prijunkite prie nusiurbimo įtaiso.
Laikykitės nurodymų, esančių nusiurbimo įtaiso instrukcijoje! Patikrinkite tvirtinimą!

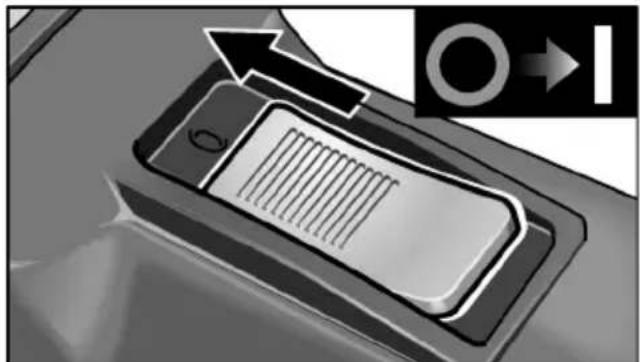

Elektrinio įrankio jjungimas ir išjungimas

Jungimas trumpalaikio darbo režimui be fiksavimo:

■ Jungiklj pastumkite j priekj ir laikykite toje padėtyje.
■ Norėdami išjungti, jungiklj atleiskite. Jjungimas ilgalaikio darbo režimui su fiksavimu:

ATSARGIAI!

Po maitinimo nutrūkimo, jjungtas prietaisas vėl pradeda veikti.

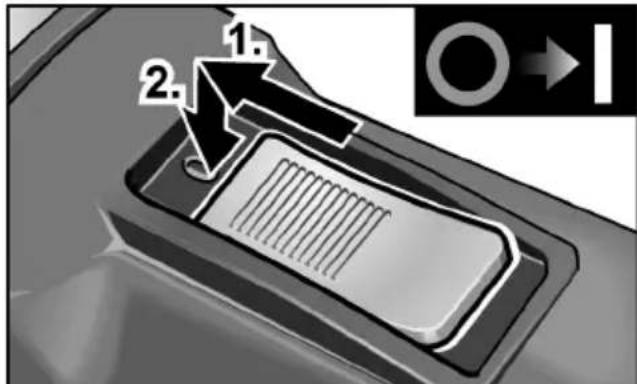

■ Jungiklj pastumkite j priekj ir užfiksuokite toje padėtyje, paspausdami jo priekinę dalj.

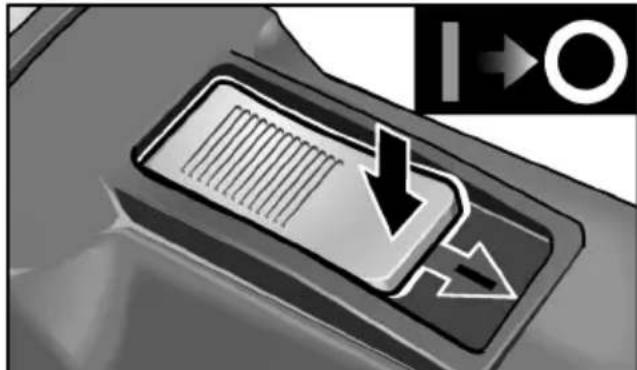

Išjunkite prietaisa:

■ Norėdami išjungti įrankį, atpalaiduokite jungiklj, paspausdami jo užpakalinę dalį.

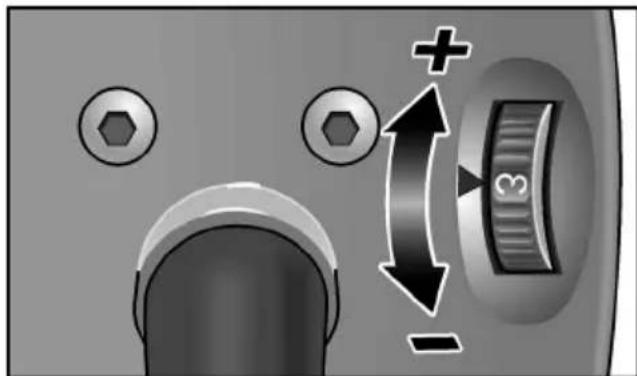

Sūkių skaičiaus reguliavimas

■ Reguliavimo ratuku galima tolygiai keisti sūkių skaičių nuo 1 (mažo) iki 6 (didelio), taip pat ir dirbant.

Reguliuojant virpesių skaičių, šlifavimo greitį galima optimaliai parinkti kiekvienai darbinei medžiagai ir darbo sąlygoms.

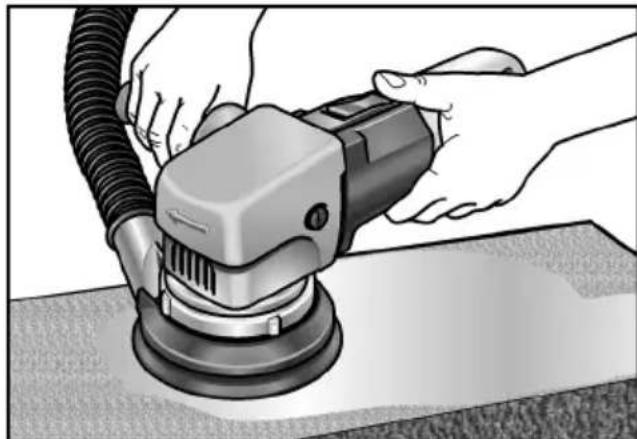

Patarimai dirbant

NURODYMAS

Po išjungimo diskas dar kurj laiką sukasi.

■ Šlifuoklj laikykite abejomis rankomis.
- Šlifuoklio nespauskite per stipriai, neperkraukite. Per daug padidinus prispaudimo slėgį, šlifavimo našumas nepadidėja, tik greičiau susidėvi elektrinis įrankis ir šlifavimo medžiaga.

Daugiau informacijos apie gamintojo produkcija rasite internete adresu: www.flex-tools.com.

Techninis aptarnavimas ir priežiūra

ISPÉJIMAS!

Prieš bet kokius elektrinio įrankio aptarnavimo darbus ištraukite tinklo kabelio šakutę iš rozetės.

Valymas

■ Reguliariai valykite įrankį ir ventiliacinius plyšius.
■ Sausu suslėgtuoju oru reguliariai prapūskite korpuso vidinę erdvę su variklių pro ventiliacinius plyšius.

Angliniai šepetėliai

Elektriniame įrankyje yra savaime atsijungiantys angliniai šepetėliai. Susidėvėjus angliniams šepetėliams iki leistinos ribos, įtaisas automatiškai atjungiamas.

NURODYMAS

Pakeitimui naudokite tik originalias, gamintojo tiekiamas dalis. Tuo atveju, jei naudojami kitų firmų gaminiai, gamintojo garantiniai jsipareigojimai negalioja.

Korpusas

NURODYMAS

Neatsukite ant priekinio korpuso esančių varžtu. Jei nesilaikysite šio reikalavimo, gamintojo garantiniai įsipareigojimai negalios.

Remontas

Remontuoti atiduokite tik j gamintojo igaliotas dirbtuves.

Atsarginės dalys, priedai ir reikmenys

Įvairiems darbams skirtą šlifavimo popierių ir kitus priedus rasite gamintojo kataloguose. Surinkimo brėžinius ir atsarginių dalių sąrašus rasite mūsų pagrindiniame puslapyje: www.flex-tools.com

Nurodymai utilizuoti

JSPĖJIMAS!

Pašalinkite susidėvėjusių įrankių tinklo kabelį, kad jų nebūtų galima naudoti.

Tik ES šalyse Neišmeskite elektrinių įrankių į buitinių atliekų konteinerius

Pagal Europos Sajungos direktyvą Nr. 2012/19/EB dėl senų elektros ir elektroninių įrankių ir pagal šalies vidaus įstatymus pasenę elektriniai įrankiai turi būti renkami atskirai ir utilizuojami arba perdirbami taip, kad nekenktų aplinkai.

NURODYMAS

Informaciją apie utilizavimo galimybes gausite iš pardavėjo!

CE -Atitikimo deklaracija

Atsakingai pareiškiame, kad skirsnyje „Techniniai duomenys“ aprašytas gaminys atitinka tokius standartus arba normatyvinius dokumentus:

EN 60745 pagal direktyvų 2004/108/EB (iki 19.04.2016), 2014/30/ES (nuo 20.04.2016), 2006/42/EB, 2011/65/EB apibrėžtis.

Už techninę dokumentaciją atsakingas: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Atsakomybės pašalinimas

Gamintojas ir jo atstovai neatsako už nuostolius ir negautą pelną dėl darbinės veiklos nutraukimo, kurį sukėlė įrankis arba netinkamas įrankio naudojimas.

Gamintojas ir jo atstovai neatsako už nuostolius, jeigu įrankis buvo naudojamas ne pagal paskirtį arba kartu su kitų gamintojų gaminiais.
