X 1107 VE - Szlifierka Flex - Bezpłatna instrukcja obsługi

Rodzaj produktu	Szlifierka
Marka	Flex
Model	X 1107 VE
Napięcie zasilania	230 V / 50 Hz
Klasa ochronności	II (podwójna izolacja)
Moc pobierana	710 W
Moc oddawana	420 W
Skok	8,8 mm
Prędkość biegu jałowego	4300 – 13000 min⁻¹
Maks. średnica tarczy ściernej	150 mm
Średnica przyłącza odsysania	28 mm
Waga (bez kabla)	2,7 kg
Długość kabla	4,0 m
Poziom ciśnienia akustycznego	88 dB(A)
Poziom mocy akustycznej	99 dB(A)
Wartość drgań	7,2 m/s² (K=1,5)
Rodzaj mocowania materiału ściernego	Samoprzylepny
Regulacja prędkości	Elektroniczna, płynna (pokrętło 1-6)
Przeznaczenie	Szlifowanie na sucho drewna, metalu, plastiku, farby, szpachlówki
Odsysanie	Wbudowane, przyłącze 28 mm
Bezpieczeństwo	Automatyczne zatrzymanie przy zużytych szczotkach węglowych
Konserwacja	Regularne czyszczenie, wymiana oryginalnych szczotek
Certyfikaty	CE, EN 60745

Często zadawane pytania - X 1107 VE Flex

Jak wymienić papier ścierny?

Odłącz wtyczkę od gniazdka. Usuń zużyty papier ścierny. W razie potrzeby wyczyść płytę szlifierską. Zamontuj nowy samoprzylepny papier ścierny, dopasowując otwory. Lekko dociśnij, aby zamocować.

Jak wyregulować prędkość szlifowania?

Użyj pokrętła (7) znajdującego się na obudowie silnika. Obróć je, aby dostosować liczbę skoków od 1 (niska) do 6 (wysoka). Prędkość można zmieniać nawet podczas pracy.

Jak podłączyć odkurzacz?

Zamocuj wąż odsysający (średnica 28 mm) na obrotowej końcówce przyłączeniowej (2). W razie potrzeby użyj adaptera. Podłącz drugi koniec do odpowiedniej instalacji odsysającej.

Co zrobić, jeśli szlifierka nagle się zatrzyma?

Może to oznaczać, że szczotki węglowe są zużyte. Urządzenie wyłącza się automatycznie po osiągnięciu ich limitu. Wymieniaj je wyłącznie na oryginalne części Flex.

Czy mogę używać tej szlifierki do szlifowania na mokro?

Nie, to elektronarzędzie jest przeznaczone wyłącznie do szlifowania na sucho. Wniknięcie wody zwiększa ryzyko porażenia prądem.

Jaki rodzaj maski ochronnej stosować?

Zaleca się stosowanie maski ochronnej dróg oddechowych z filtrem klasy P2, szczególnie podczas szlifowania materiałów wytwarzających szkodliwy pył.

Jak wyczyścić szlifierkę?

Odłącz urządzenie. Regularnie czyść obudowę silnika i otwory wentylacyjne za pomocą suchego sprężonego powietrza. Oczyść również płytę szlifierską z zanieczyszczeń.

Co zrobić, jeśli przewód zasilający jest uszkodzony?

Nie używaj elektronarzędzia. Nie dotykaj uszkodzonego kabla i natychmiast odłącz wtyczkę od gniazdka. Zleć wymianę przewodu w autoryzowanym warsztacie serwisowym.

Gdzie znaleźć części zamienne?

Sprawdź katalogi producenta na stronie www.flex-tools.com, aby znaleźć rysunki złożeniowe i listy części zamiennych. Używaj wyłącznie oryginalnych części.

Jak utylizować urządzenie po zakończeniu eksploatacji?

Nie wyrzucaj urządzenia do odpadów domowych. Zgodnie z dyrektywą WEEE (2012/19/UE), oddaj je do punktu zbiórki w celu recyklingu. Skontaktuj się ze specjalistycznym sprzedawcą.

INSTRUKCJA OBSŁUGI X 1107 VE Flex

Instrukcja oryginalna 91

Zastosowane symbole .....91

Dane techniczne .....91

Dla własnego bezpieczeństwa .....92

Poziom hałasu i drgań .....93

Opis urządzenia 94

Instrukcja obsługi 95

Przegład, konserwacja i pielęgnacja .....97

Wskazówki dotyczące usuwania opakowania i zużytego urządzenia .....97

Deklaracja zgodności C.€ . . . . . . . . . . . . . . . . . . 97

Wyłączenie z odpowiedzialności .....98

Zastosowane symbole

OSTRZEŻENIE!

Oznacza bezpośrednio zagrażające niebezpieczeństwo.

Nieprzestrzeganie tej wskazówki grozi śmiercią lub bardzo ciężkimi obrażeniami.

OSTROŻNIE!

Oznacza możliwość wystąpienia niebezpiecznej sytuacji.

Nieprzestrzeganie tej wskazówki może doprowadzić do skaleczeń lub szkód materialnych.

Dane techniczne

Typ urządzenia		Szlifierka X 1107 VE
Napięcie V/Hz 230/50
Klasa ochrony		II/☐
Moc pobierana W 710
Moc oddawana W 420
Skok	mm	8,8
Liczba skoków biegu jałowego	min-1	4300-13000
Maksymalna średnica ściernicy	mm	150
∅ Przyłącza a zasysania pyłu	mm	28
Cieżar (bez przewodu)	kg 2,7

WSKAZÓWKA

Oznacza wskazówki dla użytkownika i ważne informacje.

Symbole na urządzeniu

Przed uruchomieniem urządzenia przeczytać instrukcję obsługi!

Zastosować okulary ochronne!

Wskazówka dotycząca usu- wania zużytego urządzenia (patrz strona 97)!

Dla własnego bezpieczeństwa

OSTRZEŻENIE!

Przed użyciem urządzenia dokładnie przeczytać i postępować według:

• niniejszej instrukcji obsługi,
• „Ogólnych wskazówek bezpieczeństwa” dotyczących pracy narzędziami elektrycznymi zamieszczonych w załączonej broszurze (nr dokumentacji: 315.915),
• zasad i przepisów terenowych obowiązujących na miejscu użycia urządzenia odnośnie BHP.

Niniejsze urządzenie elektryczne jest skonstruowane i zbudowane zgodnie z najnowszym stanem techniki i aprobowanymi zasadami bezpieczeństwa technicznego.

Mimo to podczas użytkowania urządzenia może wystąpić zagrożenie dla zdrowia i życia użytkownika lub osób trzecich albo uszkodzenia maszyny lub rzeczy.

Urządzenie stosować tylko

• zgodnie z przeznaczeniem,
• w niezawodnym stanie technicznym zgodnym z zasadami bezpieczeństwa i higieny pracy.

Usterki wywierające wpływ na bezpieczeństwo należy niezwłocznie usunąć.

Zastosowanie zgodne z przeznaczeniem

Niniejsza szlifierka przeznaczona jest

– do profesjonalnego zastosowania w przemyśle i rzemiośle,
– do zgrubnego i końcowego szlifowania drewna, metali, tworzyw sztucznych, farb i lakierów, masy szpachlowej i materiałów im podobnych,
– do zastosowania z papierem ściernym mocowanym na rzepy, oraz wyposażeniem które wymienione jest w tej instrukcji lub zalecane jest przez producenta do takiego zastosowania.

Wskazówki bezpieczeństwa dla szlifierki

OSTRZEŻENIE!

Przeczytać wszystkie wskazówki bezpieczeństwa i pouczenia.

Zaniedbania w przestrzeganiu wskazówek bezpieczeństwa i pouczeń mogą spowodować porażenie prądem elektrycznym, pożar i/lub ciężkie obrażenia. Proszę zachować wszystkie przepisy bezpieczeństwa i wskazówki do przyszłego zastosowania.

Uwaga niebezpieczeństwo wybuchu pożaru! Unikać przegrzewania szlifowanego materiału i szlifierki.
Przed każdą przerwą w pracy opróżniać zawsze zbiornik pyłu. Pył zebrany w worku pyłu, mikrofiltrze, worku papierowym (lub filtrze workowym, względnie filtrze przeciwpyłowym odkurzacza) może sam się zapalić w niekorzystnych warunkach, jak np. emisja iskier przy szlifowaniu metali. Szczególne niebezpieczeństwo zachodzi wtedy, gdy pył powstały przy szlifowaniu zmieszany jest z resztkami lakierów i poliuretanu, lub innymi materiałami chemicznymi, a szlifowany materiał jest gorący na skutek długotrwałej obróbki.

■ Zwracać uwagę, aby iskry nie zagrażaty osobom postronnym. Z bliskiego otoczenia należy usunąć materiały palne. Przy szlifowaniu metali powstają iskry.

■ Pyły emitowane przy szlifowaniu materiałów takich jak warstwy farb i lakierów zawierających ołów, niektóre rodzaje drewna, materiały mineralne i metalowe mogą bezpośrednio zagrażać użytkownikowi oraz osobom trzecim znajdującym się w pobliżu miejsca użytkowania urządzenia. Wdychanie i dotykanie tych pyłów może doprowadzić do schorzenia dróg oddechowych i/lub wystąpienie reakcji alergicznych.

• Z a p e w n i ć dobre wietrzenie na stanowi pracy!
• Jeżeli to możliwe, należy odsysać pyły poprzez zastosowanie odkurzacza przemysłowego.
• Zaleca się zastosowanie przeciwpył owej maski ochronnej z filtrem klasy P2.

■ Narzędzie elektryczne stosować tylko do szlifowania na sucho. Woda, która dostanie się do wnętrza urządzenia, zwiększa ryzyko porażenia prądem elektrycznym.

■ Urządzenie elektryczne trzymać mocno obiema rękoma podczas pracy i zapewnić pewną, stabilną postawę.

Urządzenie elektryczne prowadzi się bezpieczniej trzymając je obiema rękoma.

■ Proszę zabezpieczyć materiał przeznaczony do obróbki.
Zamocowanie obrabianego materiału w odpowiednim uchwycie lub imadle jest pewniejsze, niż trzymanie go w ręku.
■ Stanowisko pracy utrzymywać w czystości. Materiały mieszane są szczególnie niebezpieczne. Pył metali lekkich może się zapalić lub wybuchnąć.
Nie wolno używać urządzenia elektrycznego z uszkodzonym przewodem zasilającym. Nie wolno dotykać uszkodzonego przewodu zasilającego; proszę natychmiast wyjąć wtyczkę z gniazdka sieciowego, jeżeli przewód elektryczny zostanie uszkodzony podczas pracy. Uszkodzony przewód zasilający zwiększa ryzyko porażenia prądem.
■ Nie wolno szlifować ani ciąć metali lekkich o zawartości magnezu większej niż 80%. Niebezpieczeństwo wybuchu pożaru!
■ Przed użyciem sprawdzić narzędzia szlifierskie, czy są prawidłowo zamontowane i zamocowane. Włączyć urządzenie na 30 sekund bez obciążenia! Bieg próbny przerwać natychmiast, jeżeli wystąpią znaczne drgania lub inne szkody. Sprawdzić urządzenie, aby znaleźć przyczynę nieprawidłowości działania.
■ Przed odłożeniem wyłączyć narzędzie elektryczne i zaczekać, aż wszystkie ruchome części całkowicie się zatrzymają.
■ Narzędzia elektrycznego nie wolno mocować w imadle.
■ Elktryczny przewód zasilający prowadzić zawsze z tyłu za narzędziem elektrycznym.

Dalsze wskazówki bezpieczeństwa

■ Stosować tylko przedłużacze dopuszczone do użycia na wolnym powietrzu.
■ Do oznakowania urządzenia stosować tylko naklejki. Nie wolno wiercić żadnych otworów w obudowie urządzenia.
■ Napięcie i częstotliwość sieci elektrycznej muszą być zgodne z wartościami podanymi na tabliczce znamionowej urządzenia.

Poziom hałasu i drgań

Wartości poziomu hałasu i drgań określone zostały zgodnie z normą EN 60745.

Poziom hałasu wywołanego przez urządzenie zmierzony na stanowisku pracy (A) wynosi w normalnym przypadku:

– Poziom ciśnienia akustycznego: 88 dB(A)
– Poziom hałasu podczas pracy: 99 dB(A)
- Dokładność: K = 3 dB

Całkowita wartość drgań:

• Wartość emisji: a h = 7,2 m/s^2
• Dokładność: K = 1,5 ~m / s^2

OSTRZEŻENIE!

Podane wartości pomiarowe odnoszą się do nowych urządzeń. Wartości poziomu hałasu i drgań zmieniają się w codziennym użytkowaniu.

WSKAZÓWKA

Wartość poziomu drgań podana w niniejszej instrukcji zmierzona jest zgodnie z metodą pomiarową podaną normą EN 60745 i może być użyta do wzajemnego porównywania narzędzi elektrycznych. Nadaje się ona również do prowizorycznego określenia obciążenia drganiami. Podana wartość poziomu drgań odnosi się do podstawowego zastosowania narzędzia elektrycznego. Jednak w przypadku użycia urządzenia do innego zastosowania, z innym wyposażeniem albo w przypadku zaniedbań w przeglądach i konserwacji, rzeczywisty poziom drgań może odbiegać od podanych wartości. Może to znacznie zwiększyć obciążenie drganiami w całkowitym czasie pracy. W celu dokładnej oceny obciążenia drganiami należy uwzględnić odcinki czasu, w których urządzenie jest wyłączone albo włączone, ale nie pracuje. Może to znacznie zredukować obciążenie drganiami w całkowitym czasie pracy. Proszę wprowadzić dodatkowe środki bezpieczeństwa w celu ochrony użytkownika przed oddziaływaniem drgań, jak na przykład: przegląd i konserwacja urządzeń elektrycznych i wyposażenia, zastosowanie środków zapewniających utrzymanie dłoni w cieple, odpowiednia organizacja procesów roboczych.

OSTROŻNIE!

Przy ciśnieniu akustycznym powyżej 85 dB(A) należy używać ochronników słuchu.

(A) = na stanowisku pracy

Opis urządzenia

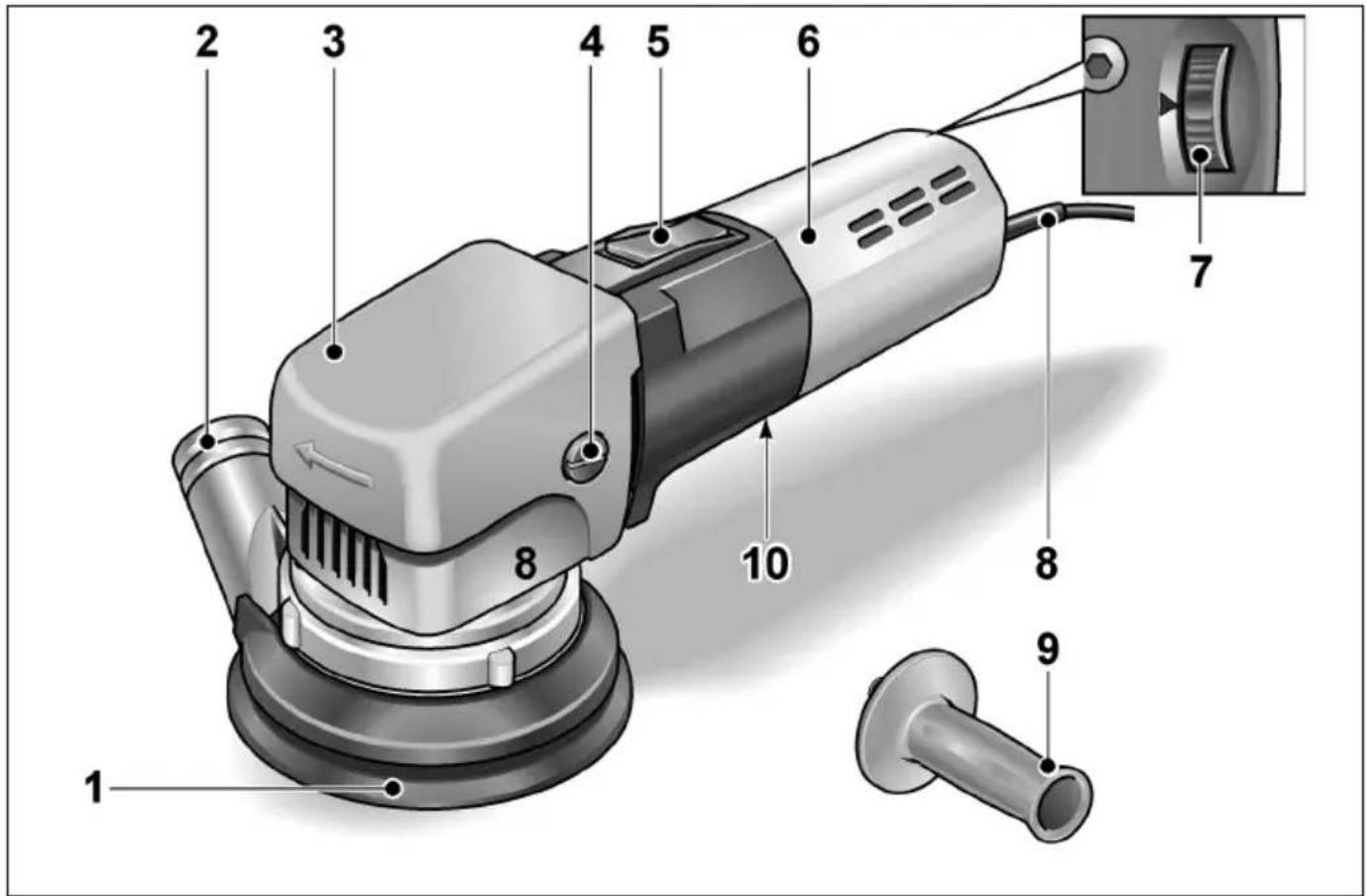

1 Talerz wsporczy na rzepy

2 Pierścień obrotowy z króścem przyłączeniowym do odkurzacza

3 Głowica przekładni z osłoną i u ch w y t e m

4 Ś r u b y m o c

5 W łącznik/wyłącznik

6 Obudowa silnika

7 K o ło nastawcze do regulacji liczby skoków

8 Elektryczny przewód zasilający 4,0 m z wtyczką

9 u Uj ca hc ve yo t s tone z uch

10 Tabliczka znamionowa *

* niewidoczna

Instrukcja obsługi

OSTRZEŻENIE!

Przed przystąpieniem do jakichkolwiek prac przy urządzeniu elektrycznym, należy najpierw wyjąć wtyczkę z gniazdka sieciowego.

Przed uruchomieniem

■ Rozpakować narzędzie elektryczne, sprawdzić kompletność zakresu dostawy i ewentualne uszkodzenia transportowe.
■ Nałożyć papier ścierny.
■ Zamontować przystawkę do odsysania pyłu.

Nakładanie lub wymiana papieru ściernego

Tarcza szlifierska wyposażona jest w mocowanie na rzepy i dlatego przeznaczona jest wyłącznie do zastosowania z papierem ściemym na rzepy.

■ Wyjąć wtyczkę z gniazdka sieciowego.
■ Zdjąć nałożony papier ścierny (opcjonalnie).
■ W razie potrzeby oczyścić tarczę szlifierską z grubszych zanieczyszczeń.

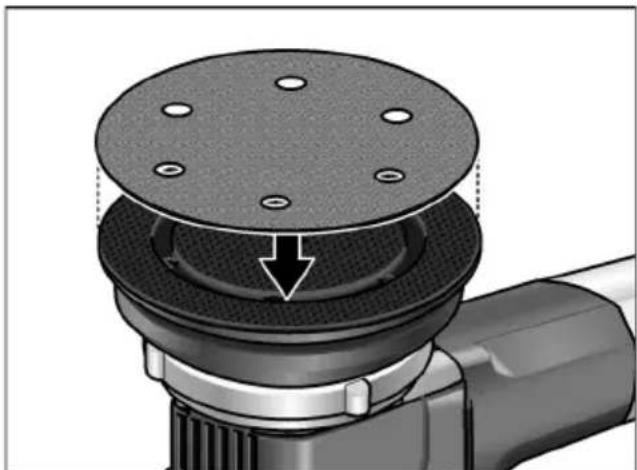

■ Nałożyć nowy papier ścierny na rzepy. Papier ścierny na rzepy nałożyć w taki sposób, aby otwory na papierze dokładnie pokrywały się z otworami na tarczy szlifierskiej.
Papier ścierny na rzepy zamocować na podłożu z przyczepną powierzchnią poprzez lekki docisk do talerza współczego.

Odsysanie pyłu

Urządzenie elektryczne stosować wyłącznie zsystemem odsysania pyłu. Dzięki temu zapobiega się wysokim stopniom zanieczyszczenia powietrza na stanowisku pracy i unika większych zabrudzeń miejsca pracy. Pył powstały przy szlifowaniu odsysany jest bezpośrednio w miejscu zdzierania materiału poprzez kanały odsysające w tarczy szlifierskiej.

WSKAZÓWKA

Aby zapobiec przyssaniu się urządzenia do powierzchni obrabianego materiału, należy nastawić siłę ssącą odkurzacza przemysłowego na odpowiednio niskie nastawienie.

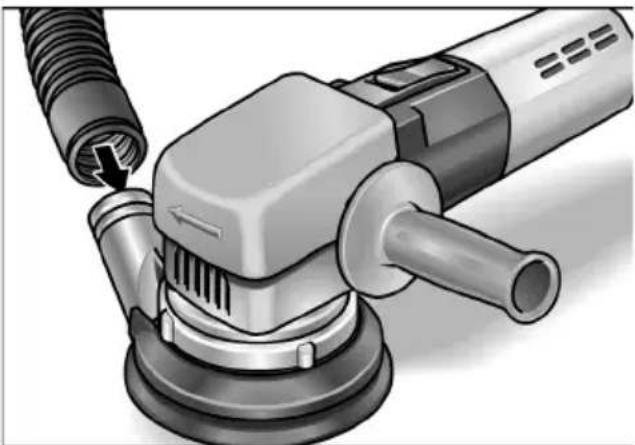

■ Zamocować wąż odsysający na króćcu przyłączeniowym (∅ 28 mm).
W razie potrzeby zastosować odpowiedni adapter.
■ Przyłączyć wąż odsysający do odkurzacza przemysłowego.
Przestrzegać przepisów i wskazówek podanych w instrukcji obsługi odkurzacza przemysłowego! Sprawdzić prawidłowość zamocowania!

Włączanie i wyłączanie urządzenia Praca chwilowa bez blokady:

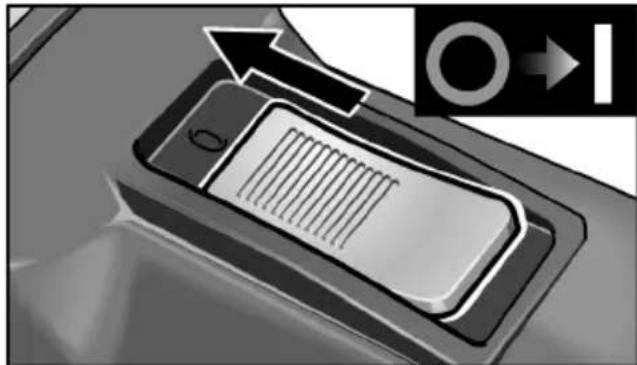

■ Przesunąć przełącznik suwakowy do przodu i przytrzymać.
■ W celu wyłączenia zwolnić przełącznik suwakowy.

Praca ciągła z blokada:

OSTROŻNIE!

Po przerwie w dopływie prądu włączone urządzenie zaczyna natychmiast pracować.

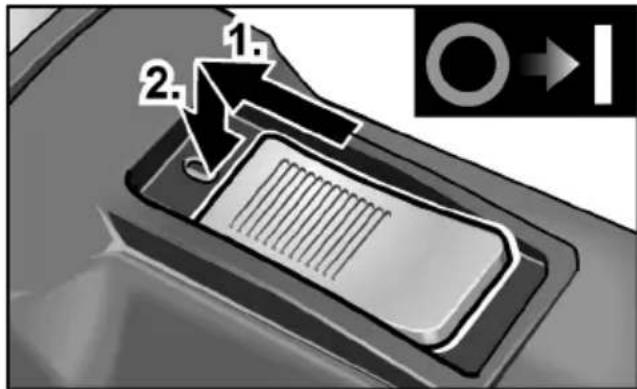

■ Przesunąć przełącznik suwakowy do przodu i z a b l o k o w a ć poprzez naciśnięcie na przednią część suwaka.
Wyłączanie urządzenia:

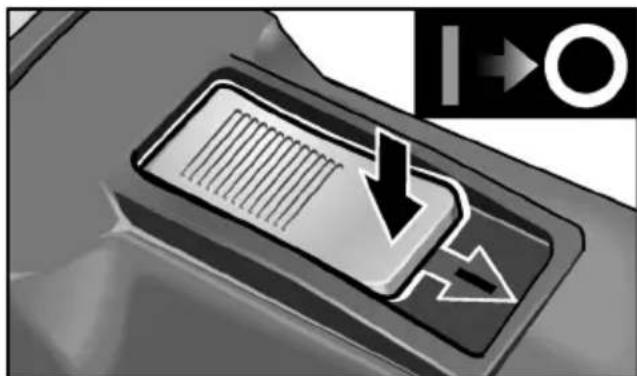

■ W celu wyłączenia zwolnić blokadę poprzez naciśnięcie na tylnę część przełącznika suwakowego.

Regulacja liczby obrotów

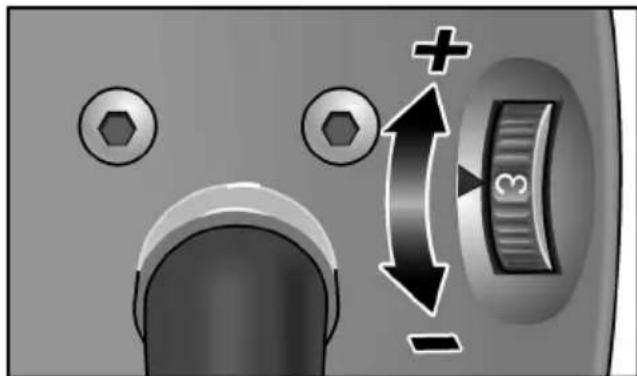

■ Kołem nastawczym można zmieniać liczbę obrotów bezstopniowo od 1 (niska liczba obrotów) do 6 (wysoka liczba obrotów) także podczas pracy urządzenia. Dzięki temu można optymalnie dopasować prędkość szlifowania odpowiednio do rodzaju materiału i warunków pracy.

Wskazówki dotyczące pracy

WSKAZÓWKA

Po wyłączeniu urządzenia narzędzie szlifierskie obraca się jeszcze krótką chwile.

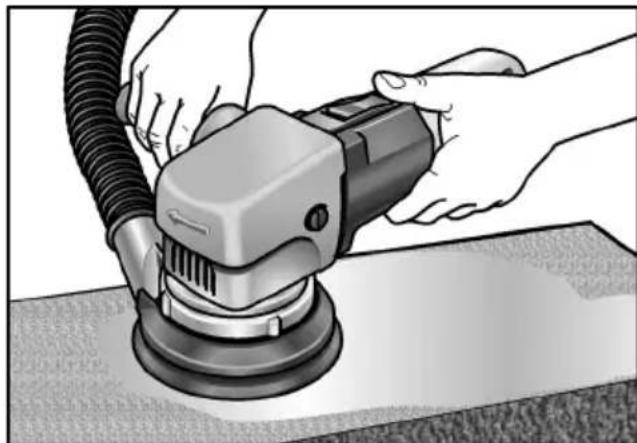

■ Szlifierkę trzymać mocno obiema rękoma.
Nie przeciązać szlifierki poprzez zbyt mocny nacisk. Nadmierne zwiększenie siły nacisku nie zwiększa wydajności szlifowania, lecz prowadzi do zwiększonego zużycia narzędzia elektrycznego i materiałów szlifierskich.

Wyczerpujące informacje o wyrobach naszej firmy można uzyskać na stronie internetowej www.flex-tools.com.

Przegląd, konserwacja i pielęgnacja

OSTRZEŻENIE!

Przed przystąpieniem do jakichkolwiek prac przy urządzeniu elektrycznym, należy najpierw wyjąć wtyczkę z gniazdka sieciowego.

Czyszczenie

■ Urządzenie i otwory wentylacyjne należy regularnie czyścić.
■ Wnętrze obudowy i silnik czyścić regularnie wydmuchując suchym sprężonym powietrzem poprzez otwory wentylacyjne.

Szczotki węglowe

Urządzenie elektryczne wyposażone jest w w y łączające szczotki węglowe.

Po osiągnięciu granicy zużycia szczotek węglowych, następuje automatyczne wyłączenie urządzenia elektrycznego.

WSKAZÓWKA

Do wymiany zastosować tylko oryginalne części zamienne producenta urządzenia. Zastosowanie części zamiennych obcego pochodzenia powoduje wygaśnięcie zobowiązania gwarancyjnego producenta.

Obudowa

WSKAZÓWKA

Nie wolno odkręcać śrub znajdujących się na głowicy obudowy.

W przypadku nieprzestrzegania tego zalecenia, wygasają prawa do roszczeń z tytułu gwarancji udzielonej przez producenta.

Naprawy

Naprawy urządzenia zlecać do wykonania wyłącznie w punkcie serwisowym autoryzowanym przez producenta.

Części zamienne i wyposażenie dodatkowe

Papier ścierny do różnych zakresów zastosowań i wyposażenie dodatkowe można znaleźć w katalogach producenta.

Rysunek wybuchowy i listę części zamiennych można znaleźć na naszej stronie internetowej: www.flex-tools.com

Wskazówki dotyczące usuwania opakowania i zużytego urządzenia

OSTRZEŻENIE!

Wysłużone urządzenia uczynić niezdatnymi do użycia poprzez usunięcie elektrycznego przewodu zasilającego.

Tylko dla krajów EU Proszę nie wyrzucać narzędzi elektrycznych do domowych śmieci!

Zgodnie z dyrektywą Unii Europejskiej 2012/19/WE o odpadach elektrycznych i elektronicznych oraz jej przejęciem do prawa narodowego istnieje obowiązek zbierania narzędzi elektrycznych celem odzysku surowców wtórnych i utylizacji.

WSKAZÓWKA

Aktualne informacje o sposobie usunięcia zużytego urządzenia można uzyskać w punkcie zakupu.

Deklaracja zgodności (€

Deklarujemy z pełną odpowiedzialnością, że produkt opisany w rozdziale „Dane techniczne“ jest zgodny z następującymi normami lub dokumentami normatywnymi:

EN 60745 zgodnie z wymaganiami rozporządzenia

2004/108/WE (do 19.04.2016),

2014/30/UE (od 20.04.2016),

Odpowiedzialny za dokumentację techniczną:

Wyłączenie z odpowiedzialności

Producent nie odpowiada za szkody i utracone zyski spowodowane przerwą w działalności gospodarczej zakładu, której przyczyną był nasz wyrób lub niemożliwość jego zastosowania.

Producent i jego przedstawiciel nie odpowia- dają za szkody spowodowane niewłaściwym używaniem urządzenia lub powstałe p r z y używaniu urządzenia w powiązaniu z wyrobami innych producentów.
