BRUKSANVISNING G-812 Abac

Läs noggrant igenom verktygets handbok och etiketter. Läs igenom och följ alla instruktioner.

• Eftersom den har bruksanvisingen hänvisar till internationella standarder reckommenderar vi att du tidigare fätt information om lokala sakerhetsbestämmer ser och ser till att de foljs.
• Tryckluft ar en potentiellt kraftfull strömkälla, var därfor extrem fösiktig nar du anvander kompressorn ell tillbehörssatsen.
• Användning av tryckluft kraver att man vet om och ser till gällande regler.
• Tillat inte oovervakad anvandning av iche-erfaren personal. Hall barn och djur borta fr arbetsomradet.
• Antag en stabil position für att använda verktyget korrekt och greppa det ordentligt.
• En oavsiktlig och ovängtad rörelse med verktyget kan utgöra en allvarlig fara.
• Använd inte verktygen i lokaler)daret det ar explosionsrisk,ller darrdet finns dammavlagringar,gasledningar erller elektriska ledningar.
• Använd endast verktyget i en lampligt ventilerad omgivning.
• Var särskilt uppmärksam på bearbetade material som är mycket brandfarliga eller for en potentiell explosion orsakad av dem.
• Tänk på att den maskinbearbetade delens dalgiga konsistens, eller den dalgiga kvaliteten på tillbehören som används, kan orsaka farliga flygande span eller fragment.
• Var försiktig med eventuella gnistor och slagg frän maskinen.
• Verktyg med roterande delar och deras tillbehör kan trasslas ihop och snurra gummi- aller metallforstärkta handskar. Var alltsä försiktig nar du använder dem.

ALLMÄNNA SÄKERHETSFORESKRIFTER

• Använd inte ustrustningen utan nödvändiga sakerhetsanordninger.
• Håll aldrig i verktyget i tryckluftsslangen när du bar det.
• Lat inte andra manniskor narma sig arbetsområdet.
• Rikta inte luftstralen eller verktyget i riktning mot dig sjalv eller mot en tredje part.
• Undvik direktkontakt med verktyget som används direkt after att ha använd det, aftersom dess yta kan vara valdigt het.
• Rör inte verktygets rörliga delar under driften.
• Oppna eller modifiera inte verktyget eller dess tillbehör på nagot satt. Alla reparationer ska utforas av utbildad personal.
• Om du arbetar i metall, kom ihag att styra partiklarna sa att de inte utgor nagon fara for operatoren aller andra askadare.

DET BOR DU GORA

• Läs och Första innehålet i den härbruksanvisningen innan du installerar, använder, reparerar, underhäller, byter tillbehör på det här verktyget.

• Endast kvalificerade och utbildade operatörer bör installerera, justera eller använda verktyget.

• Anslut tryckluft Först nar utrustningen ar avständ.

• For basta möjliga verktygsprestanda, se till att slang- och anslutningsstorlekarna ar de som kravs.
• Innan verktyget startas, kontrollera anslutningen och kontrollera att tryckluftslangen inte ar skadad.
• Kontrollera att slangen och snabbkopplaren ar rena innan slangen ansluts till verktyget. Gör detta genom att lata luft flöda fritt genom slang och snabbkopplare.
  Välj och byt ut det anslutna tillbehöret enligt instruktionerna i braupsanvisningen for att Förhindra onödig buller.
• Använd tillbehör som ar lämpliga für användningen och som överensstämmer med,enheten, och anslut dem ordentligt. Kontrollera att de används enlicht instruktionerna och att de ar korrekt monterade.
• Kontrollera slitage på verktyg och tillbehör före varje användning. Byt ut dem vid behov.
• Koppla bort tryckluftsanslutningen vid byte av verktyg, under underhällsarbeten och vid avslutad drift.
• Koppla loss verktyget endast nar slangen ar INTE trycksatt for att undvika okontrollerad rorelse.
• Håll arbetsområdet rent.
• Se till att verktyget har stannat helt innan du lagger det pa marken
• Forvara det pneumatiska verktyget rengjort och på ett torrt ställe
• Kontrollera alltid att arbetsstationen ar stabil.
• Häll fast delen du arbetar på ordentlich med en klämma eller att fixeringsverktyg.
• Använd verktyget endast für den ursprungliga användningen. Tillverkaren avstår ∀n ansvar För skador som uppstår på grund av att sakerhetsbestämmelserna inte följs eller for missbruk av verktyget.
• Använd endast tillbehör som ar lämp Liga für det verktyg som används.
• Kvaliteten på den komprimerade luften måste vara bra, vilket betyder att den är ren och torr. Detta försakras båst med hjälp av ett luftfilter. Vi reckommender användning av en komplett luftberedningsenhet (FRL). Oljakällan måste justeras till ca. 3 till 6 droppar per minut. Luftlangen mellan oljekällan och verktyget bör aldrig overstiga en langd på 6 till 8 meter.
• Pneumatiska verktyg genererar vibrationer. Läng användning och fel hällning kan skada händer, fingrar och armbågar. Stoppa omedelbart verktyget sä fort du känner smärta, en stickande känsla eller nagot annan symptom. Om problemet kvarstår, träffa en lakare innan du äterupptar ditt arbete.

VAROITUS:

Läs noggrant informationen i handboken for att bevara DIN SÄKERHET och für att FÖRHINDRA PROBLEM MED UTRUSTNINGEN.

FARA Anger en overhängande farlig situation som kan resultera i allvarlig sk, ell erddfall om den inte undviks.

VARNINGAR: Anger en overhängande farlig situation som kan resultera i dödsfall aller allvarlig skada om den inte undviks.

VARNINGAR: Anger viktig information for operatoren.

3. PRELIMINÄRA KONTROLLER

3.2 KONTROLL AV VERKTYGET

3.2.1 Koppla bort lufttillforseln fran verktyget (1).
3.2.2 Kontrollera att chucken inte ar skadad och fri fran skrap.
3.2.3 Satt i ratt verktyg och las genom att rotera chuckens framre andere medan du haller den inre ringen (2).
3.2.2 Se till att axeln ar korrekt installererad och Last (2).

VARNINGAR: KONTROLLERA OCH BYT UT SKADADE OCH SLITNA DELAR PÅ VERKTYGET. SÄKERHETSVARNINGSMärKEN MÄSTE BYTAS UT OM DE ÅR OLÄSBARA.

1

3.2.3 Koppla lufttillforseln till verktyget (3).
3.2.4 Tryck på avtryckaren i nagra sekunder och kontrollera att chucken roterar utan anomala vibrationer. Använd inte verktyget om detta inträffar (4).

3

4

SE

4. VERKTYGSDRIFT

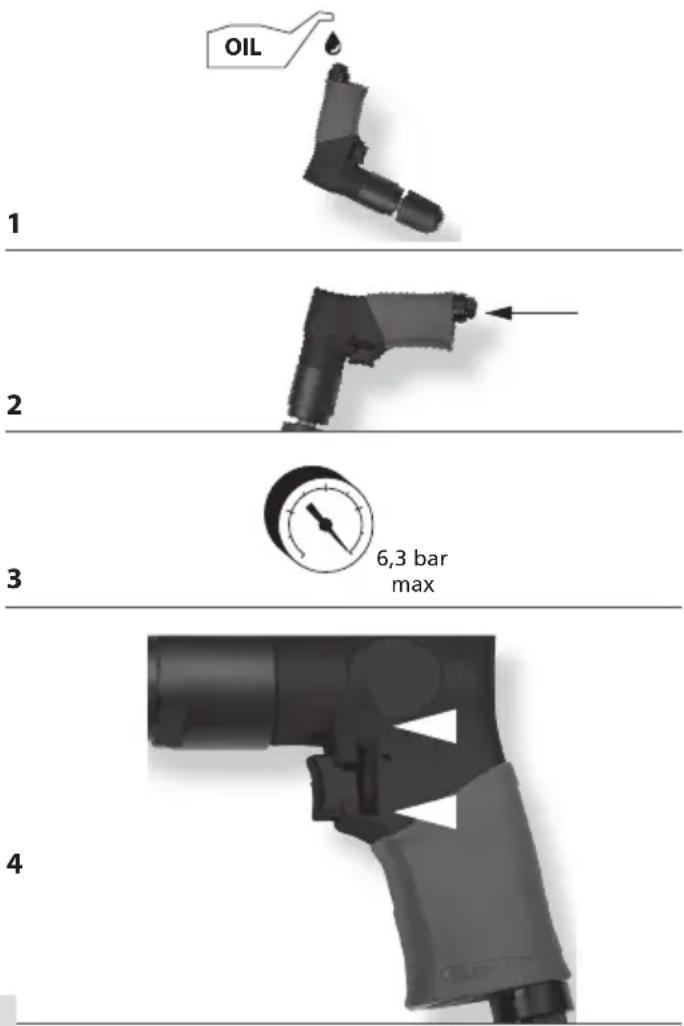

4.1 Du rekommenderas att smorja verktyget fore varje anvandning (se avsnitt 6) (1).
4.2 Anslut luften med snabbkopplingen (2).
4.3 Justera driftstrycket sa att det forblir inom det drifttryckomrade som anges for verktyget (3).
4.4 Pressa inte verktyget. Borren/rotationen maste vara slät och utan spanningar/läsning.
4.5 For att vanda rotationen medurs/moturs, tryck på F/R-knappen på vänster sida av verktyget (4).
4.6 Byt ut borrkronan när den blir ineffektiv for att forbindra farlig sönderbrytning

VARNINGAR: överskrid inte att varde på 6,3 bar (0,63 Mpa)

5. SMÖRJNING

5.1 Koppla bort lufttillforseln fran verktyget innan smörjning (1).
5.2 Tillsatt nagra droppar verktygsolja till luftinloppet.

Placera verktyget med luftinloppskontakten uppåt och placera en droppe verktygsojia inuti luftinloppet. Använd inte rengöringsolja eller tillsatser. Sätt i verktyget kort after att oljan tillsätts (2).

Torka av överskottsolja i utloppet.

Överskottsolja kan skada verktygets

O-ringstättingar. Om ett smörjsystem användskommen manuell smörjning genom luftinloppet inte att behövas dagligen.

1

6. RENGÖRING

VARNINGAR: Koppla bort verktyget fran luftroret innan rengoring och inspektion. Los alla problem innan du anvander verktyget ingen.

FARA Använd aldrig bensin aller andra brandfarliga vātskor for att rengöra verktyget.

Eventuella angor pa verktyget kan antandas.
paground av en gnista och faverktyget
att explodera, vilket kan leda till allvarlig
personskada ell erod.

6.1 Koppla bort verktyget fran luftroret. Ta bort eventuellt spill som har spillts ut med rengöringsmedel #2. Torka noga fore användning (1).

OBS! DOPPA INTE verktyget i rengöringsmedel eftersom det kan skadas.

1

7. REPARERA VERKTYGET OCH FELSÖKNING

7.1 UNDERHÄLL OCH REPARATION

Alla kvalitetsverktyg kan krava underhall over tid aller byta delar pa grund av normalt driftsslitage.

Dessa operationer maste ENDAST utforas av en auktoriserad tekniker.

FORSOK ALDRIG ATT REPARERA VERKTYGET SJALV.

7.2 FELSÖKNING

VARNINGAR: Koppla bort lufttillforseln fran verktyget innan du utfor nagra underhallsatgärder.

PROBLEM ORSAKER ATGARDER

1	Luftläcka i verktygsskyddet aller utlösarområdet.	Lossa skruvarna.Slitna aller skadade o-ringar aller tätningar.	Draaland skruvarna. Installera en reparationssats.
2	Verktyget fungerar inte eller fungerar längsamt.	Otilräcklig luftförsörjning.Otilräcklig smörjning.Slitna aller skadade o-ringar aller tätningar.	Kontrolera skruvarna. Installera en reparationssats.
3	Luftläckage i verktygets nedre del. Lossa skruvarna.Slitna aller skadade o-ringar aller tätningar.	Draaland skruvarna. Installera en reparationssats.
4	Verktyget vibrerar. Skadat tillbehör	Skadat verktyg	Byt ut tillbehörnet Kontakta din lokala distributör ford service
5	Andra problem Kontakta din lokala distributör ford	service.

1. Pora

1.1 TEKNISET OMINAISUUDET

ILMAN KULUTUS: 1,77 l/min

ISTUKAN KOKO: 3/8 tuumaa

NOPEUS: 1800 min-1

TÄRINÄTASO EN-ISO 28927-8:0,96 m/s

AANENPAINE:87,1 dB

PAINO: 1,1 kg

KOKO: 200 × 40 × 185 ~mm

1.2 LISAVARUSTEET

PORANTERAT METALLILLE: 1,5; 2,0; 2,5;

3,0; 3,5; 4,0; 4,5; 5,0; 5,5 JA 6,0 mm

PORANTERASARJA: 5 mm:N KUUSIOPAA,

5 mm:N TASAPAA, RISTIPAA 3 KPL, TORX

T15-JAKUUSIOPÄASOVITIN

1. OHJEET

TURVALLISUUSHUOMAUTUKSET:
