KÄYTTÖOHJE G-812 Abac

Lue huolellisesti ohjekirja ja tyokalun merkinnat. Lue ja noudata kaikkia ohjeita.

• Koska tassä käytöoppaassa viitataan vain kansainvalisiin standardeihin, suosittelemme selvittämään etukäteen paikalliset turvallisuusmaäräykset ja huolehtimaan niiden noudattamisesta.
• Paineilma voi olla voimakas voimanlähde, minkä vuoksi kompressorin ja lisavarustesarjan käytössä on oltava aärimmäisen varovainen.
• Paineilman käytö vaatii kaikkien solvellettavien säännösten tunte mista ja noudattamista.
• Alä anna kokemattoman henkilökunnan käyttaa laitetta valvomatta. Pidä lapset ja eläimet loitollatyöskentelyalueesta.
• Jotta voit käyttaa tyokalua kunnolla, ota tukeva asento ja ota tyokalusta vakaa ote.
• Tyokalun tahaton ja odottamaton liike voi aiheuttaavakavan vaaran.
• Älä käytä työkaluja tiloissa, joissa on rajähdysherkkä ilma, keraantynyttä polyä, kaasuputkia tai sähkökaapelikanavia.
  Käytä tyokalua ainoastaan soveltuvasti ilmastoiduissa tiloissa.
  Kiinnita erityishuomiota prosessoituihin materiaaleihin, jotka ovat herkasti syttyvi tai voivat rajjahtaa.
• Pidä mielessa, etta tyostettävän kappaleen heikkous tai käytössä olevien lisavarusteiden heikko laatu voivat johtaa vaarallseen lastujen tai palasten sinkoutumiseen.
• Varo mahdollisia kipinoitä ja tyostokuonaa.
• Tyokalut, joissa on pyoriviä osia, sekä tyokalujen lisavarusteet voivat takertua kumi- tai metallivahvisteisiin käsineisiin ja alkaa vaantäa niitä. Ole tastä syystä erityisen varovainen tyokalujen käytössä.

YLEIsET TURVALLISUUSSÄNNOT

• Älä käytä laitetta ilman vaadittuja turvalaitteita.
• Älä koskaan kanna työkalua paineilmaletkusta kiinni pitäen.
• Älä päästäulkopuolisä työskentelyalueen lahelle.
• Alä suuntaa ilmavirtaa tai tyokalua itseäsi tai kolmansia osapuolia kohti.
  Välta koskemasta tyokaluun valittomästi kayton jälkeen, sillä tyokalun pinta voi olla erittäin kuuma.
• Alä koske laitteen liikkuviin osiin, kun laite on toiminnassa.
• Älä avaa tai muuta millään tavalla työkalua tai lisävarusteita. Koulutetun henkilökunnan tulee suorittaa kaikki huollot.
  Jos kasettelet metallia, muista ohjata leikkaus siten, etta se ei muodosta vaaraa kayttajalle tai sivusta seuraajille.

TOIMI NÄIN

• Lue ja ymmärrä tämän käyttooppaan sisälto ennen tyokalun asentamista, käytöä, korjaamista, huoltamista, lisavarusteiden vaihtamista.
  Vain pateva ja koulutettu kayttaj voi asentaa, saataa tai kayttta tyokalua.
• Tee paineilmakytkentä vain laitteen ollessa sammutetu.
• Varmista, etta letkun ja liitannan koot ovat oikeat tyokalun optimaalisen suorituskyvyn takaamiseksi.

• Tarkista ennen käynnistämista tyokalun liitanta ja varmista, etta paineilmaletku on ehja.

• Tarkista, etta letku ja pikaliitin ovat puhtaat ennen kuin liiät at letkun tyokaluun. Tee tarkistus antamalla ilman vivrata vapaasti letkun ja pikaliittimen lapi.
  Valitse ja vaihda kaytettavisavaruste kayttoppaan ohjeiden mukaan tarpeettoman melun valttamiseksi.

• Käytä työtehtävään soveltuvia lisävarusteita, jotka ovat yhteensopivia laitteen kanssa, ja kytke lisävarusteet oikein. Varmista, etta lisävarusteita käytetään ohjeiden mukaisesti ja että ne on oikein asennetty.
• Tarkista tyokalujen ja lisavarusteiden kuluneisus aina ennen kayttöa. Vaihda tarvittaessa.
• Kytke paineilma irti tyokalun vaihdon ja huollon aikana sekä tyoskentelyn lopettamisen jäldeen.
• Hallitsemattomien liikkeiden estamiseksi kytke tyokalu irti aina niin, etta letkussa El ole painetta.
• Pida tyoskentelyalue siistina.
• Varmista, etta tyokalu on taysin pysahtynyt ennen kuin lasket sen maahan
  Säilytä paineilmatyökalu puhtaassa ja kuivassa paikassa
• Varmista aina, etta työasema vakaa.
• Pida tyostettäv kohde tukevasti paikoillaan puristimella tai kiinnitystyokalulla.
• Käytä työkalua ainoastaan alkuperäiseen käytötarkoitukseen. Valmistaja ei ole vastuussa vahingoista, jotka johtuvat turvallisuussäantöjen noudattamatta jättämisetä tai työkalun vaärastä käytõsta.
  Käytä ainoastaan käytössä olevalle tyokalulle soveltuvia lisavarusteita.
• Paineilman on oltava hyvälauista, eli puhdasta ja kuiivaa, mikä varmistetaan parhaiten ilmansuodattimella. Suosittelemme käytämään täydellistä FRL-yksikköä (suodatin, paineensäädin, voitelulalite). Voitelulalite tulee säätä noin 3-6 tippaan minuutissa. Voitelulaitteen ja työkalun valisen ilmaletkun pituuden ei tulisi koskaan ollä yli 6-8 metriä.
• Paineilmatyokalut aiheuttavat tärinä. Pitkäikainen käytto ja värä asento voivat vahingoittaa kasiä, sormia ja kyynärpää. Keskeytä tuotteen käytö valittomästi, jos tunnet kipua, kihelmöintiä tai muuta epätavallista. Jos ongelma jatkuu, hakeudu läakärin ennen työskentelyn jatkamista.

UPOZORNÉNI:

Lue käytöoppaan tiedot huolellisesti, jotta voit varmistaa TURVALLISUUTESI ja VÄLTTTÄ LAITTEIDEN ONGELMAT.

VAARA: Ilmaisee valitonta vaaraa, jonka huomioimatta jattaminen aiheuttaavakavan loukkaantumisen tai kuoleman.

VAROITUKSET: Ilmaisee mahdollista vaaraa, Jonka huomioimatta jattaminen voi aiheuttaa kuoleman tai yakavan loukkaantumisen.

VAROITUKSET: Ilmaisee käytäjälte tarkoitettuja tärkeitä tietoja.

3. ENNAKKOTARKISTUKSET

3.2 TYÖKALUN TARKISTAMINEN

3.2.1 Katkaise tyokalun ilmansyott (1).
3.2.2 Tarkista, etta istukassa ei ole vaurioita tai epapuhtauksia.
3.2.3 Aseta oikea tyokalu ja lukitse kiertamalla istukan etupaata samalla, kun pidat sisaoisan rengasta (2) paikoillaan.
3.2.2 Varmista, etta varsi on asennettu ja lukittu oikein (2).

VAROITUKSET: TARKISTA JA VAIHDA TYOKALUN VAURIOITUNEET TAI KULUNEET OSAT. TURVALLISUUSMERKINNAT ON VAIHDETTA, JOS NE EIVAT OLE LUETTAVISSA.

3.2.3 Liitä työkalun ilmansyöttö (3).
3.2.4 Purista liipaisinta mutaman sekunnin ajan ja tarkista, etta istukka pyorii ilman poikkeavaa tärinä. Jos havaitset tärinä, alä käytä tyokalua (4).

1

2

3

4

FI

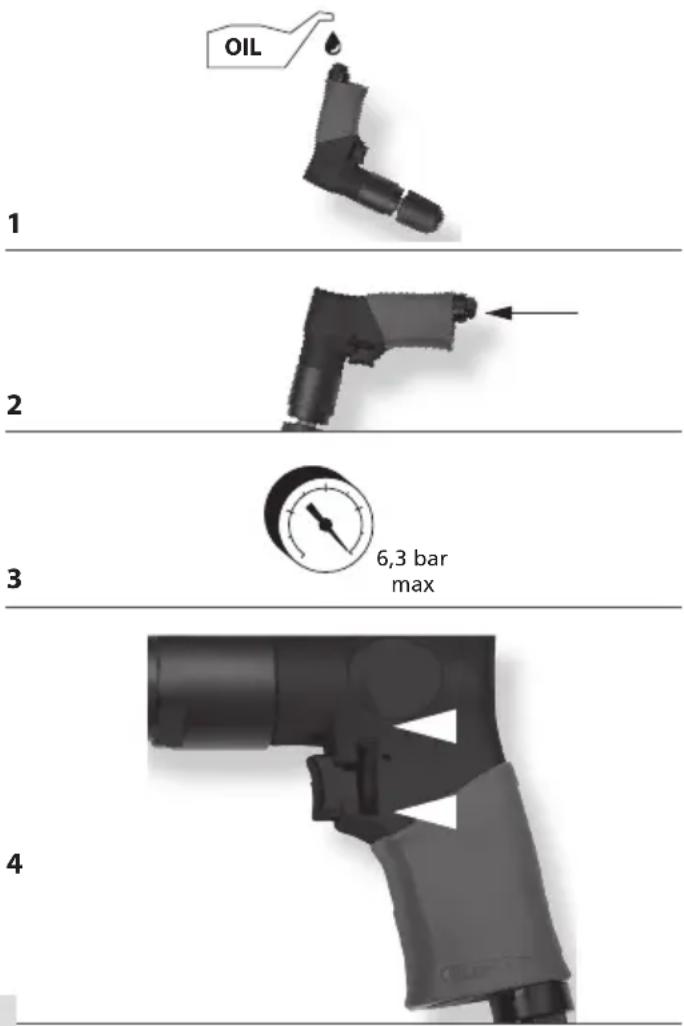

4. TYÖKALUN TOIMINTA

4.1 Suosittelemme voitelemaan tyokalun ennen jokaista kayttokertaa (katso osio 6) (1).
4.2 Liitä paineilma pikaliitannän (2) avulla.
4.3 Sääda käytöpainetta niin, etta painealue vastaa työkalulle märitettyä (3).
4.4 Alä rasita tyokalua. Porauksen ja pyöriramisen tulee tapahtua tasaisesti ja ilman kohtuutonta rasitusta tai lukittumista.
4.5 Kun haluat käntä pyörimissuunnan myötapäivän/vastapäivän, paina tyokalun vasemmalla puolella olevaa F/R-painiketta (4).
4.6 Vaihda porantera, kun se ei toimi tehokkaasti, jotta valtat vaarallisen rikkoutumisen.

VAROITUKSET: alä ylità 6,3 baaria (0,63 Mpa)

5. VOITELU

5.1 Katkaise tyokalun ilmansyottto ennen sen voitelua (1).
5.2 Tiputa muutama tyokaluoljytippa ilmanottoaukkoon.

Aseta tyokalu ilmanottoaukon liitin ylospain ja tiputa tyokaluoljytippa ilmanottoaukkoon. Alä kayta puhdistusoljyja tai lisäaineita. Kaytatyokalua hetken aikaa oljyn lisämisen jälkeen (2).

Pyyhi pois ulostuloaukon ylimäräinen oljy. Ylimäräinen oljy saattaa vaurioittaa tyokalun o-renkaiden tiivisteita. Jos kaytát voitelujärestelmäa, paivittäinen manuaalinen voitelu ilmanottoaukon kautta ei ole tarpeellista.

1

2

6. PUHDISTUS

VAROITUKSET: Irrota tyokalu ilmaletkusta
enne npuhdistamista ja tarkistamista.
Ratkaise kaikki ongelmat ennen kuin kaytattyokalua uudelleen.

VAARA: Alä koskaan käytä bensiiniä tai muita palavia nesteitä tyokalun puhdistamiseen. Tyokalun aiheuttamat kipinat saattavat sytyttä Höyryt ja aiheuttaa tyokalun rajahdyksen. Seurauksena saattaa olla yakava loukkaantuminen tai kuolema.

6.1 Irrota tyokalu ilmaletkusta.

Poista mahdolliset vuodot puhdistusaineella #2. Kuivaa huolellisesti ennen käyttoä (1).

HUOMAA: ALA UPOTA TYOKALUA
puhdistusaineeseen, koska tyokalu saattaa
vauroitua.

7. TYÖKALUN KORJAAMINEN JA VIANMÄRITYS

7.1 HUOLTO JA KORJAUS

Kaikki laadukkaat tyokalut saattavat vaatia huohtoa tai osien vaihtamista ajan kuluessa normaalin kulutuksen vaikutuksesta.
VAIN valtuutettu teknikko saa suorittaa namatoimenpiteet.
ALAKOSKAAN YRITAKORJATA TYOKALUA ITSE.

7.2 VIANMAARITYS

VAROITUKSET: Katkaise tyokalun ilmansyottto ennen minkaan huoltotoimenpiteensuorittamista.

	ONGELMA SYYT RATKÄISUT
1	Imlavuoto työkalun suojassa tai laukaisimen alueella.	Löysät ruuvit. Kuluneet tai vaurioituneet o-renkaat tai tiivisteet.	Kiristä ruuvit. Asenna korjaussarja.
2	Työkalu ei toimi tai toimii hitaasti. Riittämätön ilmansyöttö. Riittämätön voitelu. Kuluneet tai vaurioituneet o-renkaat tai tiivisteet.	Tarkista ruuvit. Asenna korjaussarja.
3	Työkalun alaosan ilmavuoto. Löysät ruuvit. Kuluneet tai vaurioituneet o-renkaat tai tiivisteet.	Kiristä ruuvit. Asenna korjaussarja.
4	Työkalu tärisee. Vaurioitunut lisävaruste Vaurioitunut työkalu	Sostituire l'accessorio Ota huoltoon liittyen yhteyttä paikalliseen jälleenmyyvään
5	Muut ongelmat Ota huoltoon liittyen yhteyttä	paikalliseen jälleenmyyvään.

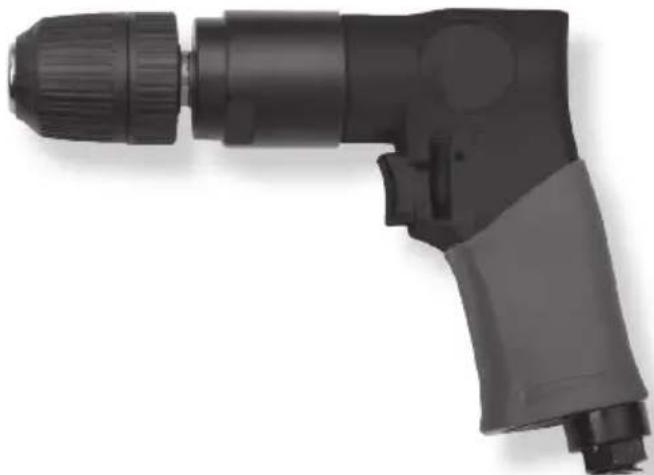

1. Vrtačka

1.1 TECHNICKÉ SPECIFIKACE

SPOTREBA VZDUCHU:1,77 l/min

VELIKOST SKLICIDLA: 3/8 palce

OTACKY: 1800 min

HLADINA VIBRACI PODLE NORMY EN ISO

28927-8:0,96 m/s²

AKUSTICKY TLAK: 87,1 dB

HMOTNOST: 1,1 kg

VELIKOST: 200 × 40 × 185 ~mm

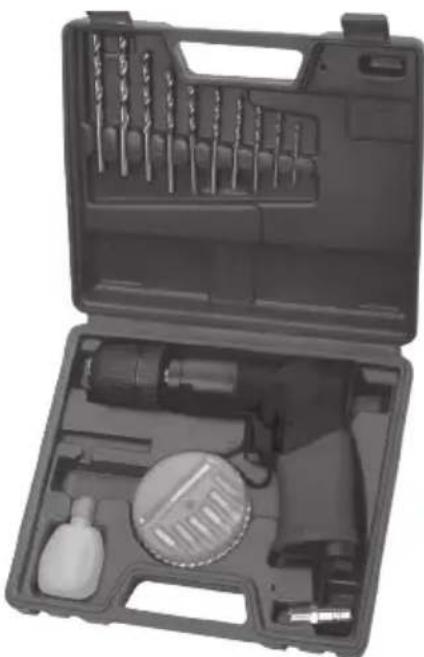

1.2 PRISLUSENSTVÍ

VRTACI BITY PRO KOV: 1,5, 2,0, 2,5, 3,0,

HOIATUSED. Viitab voimalikule ohuolukorrale, millega vob kaasnedaraske vigastus voi surm, kui seda ei valdita.
