MANUALE UTENTE G-812 Abac

Leggere attentamente il manuale e le etichette dell'utensile. Leggere e seguire tutte le istruzioni.

• Il presente manuale si basa su standard internazionali, si consiglia pertanto di informarsi e rispettore le norme locali sulla sicurezza.
  Laria compressa e una fonte di energia potenzialmente elevata, prestare quando estrema attenzione durante l'uso del compressore o del kit accessori.
  L'uso dell'aria compressa richiede la conoscenza e il rispetto di tutte le norme applicabili.
• Vietare l'uso a personale inespero alla debita supervisione. Tenere bambini e animali lontano dall'area di lavoro.
• Mantenere una posizione stabile per utilizzare correttamente e impugnare saldamente l'utensile.
• Un movimento dell'utensile inatteso o accidentale più rappresentare gravi rischi.
  Non utilizzare gli utensili in edifici con atmosfera potenzialmente esplosiva o con depositi di polvere, condotte del gas o linee elettriche.
• Utilizzare l'utensile esclusivamente in un ambiente adeguatamente ventilato.
• Prestare particolare attenzione ai materiali lavorati altamente infiammabili e al loro potenziale di esplosione.
• Si noti che la consistenza irregolare del pezzo lavorato o la scarsa qualità degli accessori impiegati possono provocare l'emissione pericolosa di trucoli o frammenti.
• Fare attenzione a possibili scintille e scorie di lavorazione.
  Gli utensili con parti rotanti e i relativi accessori possono incastrarsi e avvolgersi in quanti gommati o con rinforzo metallico. Pertanto, prestare particolare attenzione.

NORME DI SICUREZZA GENERALI

• Non utilizzato l'apparecchio perché i dispositivi di sicurezza necessari.
  Non trasportare mai l'utensile sorreggendolo dal flessibile dell'aria compressa.
  Non consentire ad altre persone di avvinciniarsi all'area di lavoro.
  Non suntare il getto d'aria o l'utensile verso se stessi o autre personne.
• Evitare il contatto diretto con l'utensile inserto subito dopo averlo utilizzato, poiché potrebbe essere una superficie molto calda.
• Non toccare le parti in movimento dell'apparecchio quando in funzione.
• Non après né modificare in alcun modo l'utensile e i relativi accessori. Le riparazioni devono essere eseguite esclusivamente da personale adeguatamente fornato.
• Per eseguire lavori su metallo, dirigere il taglio in modo che non rappresenti un pericolo per l'attività e le persone presenti.

COSA FARE

• Leggere e comprendere i contentuti del presente manuale prima di installare, utilizzare, riparare, manutenere e modificare i relativi accessori.
  L'installation, la regolazione o l'utilizzo dell'utensile devono essere escludvamente da operatori

qualificati e formati.

• Collegare l'aria compressa solo quando l'apparecchio è spento.
• Per ottenere prestazioni ottimali dell'utensile, accertarsi che le dimensioni di flessibile e attacco siano nelle specificate.
• Prima di avviare l'utensile, verificarne la connessione e accertarsi che il flessibile dell'aria compressa non presenti danni.
• Prima di collegare il flessibile all'utensile, verificare che il flessibile e il giunto rapido siano puliti. Per farlo, far passare l'ariaattraverso il flessibile e il giunto rapido.
• Selezionare e sostituire l'accessorio inserto rispettoando le istruzioni contenate nel manuale per evitare rumori superflui.
• Utilizzare accessori adatti all'applicazione e che siano adeguati al disposativo e collegarli correttamente. Verificare che l'uso degli accessori sia conforme alle istruzioni e che siano installati correttamente.
  Controllare le condizioni d'usura degli utensili e degli accessori prima di agli utilizzo. Se necessario, sostituirli.
• In caso di sostituzione dell'utensile, scollegare l'attacco dell'aria compressa durante le operazioni di manutenzione e alla fine del lavoro.
• Scollegare l'utensile solo quando il flessibile NON è in pressione per evitare movimenti incontrallati.
• Mantenere pulita l'area di lavoro.
• Accertarsi che l'utensile sia complemente fermo prima di poggiarlo sul pavimento
• Conservare l'utensile pneumatico pulito e in un luogo asciutto
• Accertarsi in anni lavoro che la postazione di lavoro sa stabile.
• Mantenere saldamente il pezzo di lavoro con una brida o un utensile di fissaggio.
• Utilizzare l'utensile esclusivamente per l'applicazione prevista. Il produttore non è responsable di danni determinati dall'inosservanza delle norme di sicurezza o dall'uso scorretto dell'utensile.
• Usare esclusivamente gli accessori adatti all'utensile.
• L'aria compressa dev'essere di buona qualità, ovvero pulita e asciutta, a tale scopo è consigliabile l'uso di un filtrò. Si consiglia l'impio go di un'unità FRL (filtrro, regolatore, ingrassatore) completa. L'ingrassatore dev'essere regolato a circa 3-6GPCe al minuto. Il flessibile per l'aria tra l'ingrassatore e l'utensile non deve mai superare i 6-8 metri di lunghezza.
  Gli utensili pneumatici e, in particolare, i martelli demolitori generano vibrazioni. L'uso prolongato e una postura scorretta possono danneggiare mani, dita e gomiti. In caso di dolore, formicolio o altro disturbo, interrompere immediatamente l'utilizzo. Se il disturbo persistsiste, consultare un medico prima di riprendere il lavoro.

VORSICHT:

DEFINIZIONI DI SICUREZZA

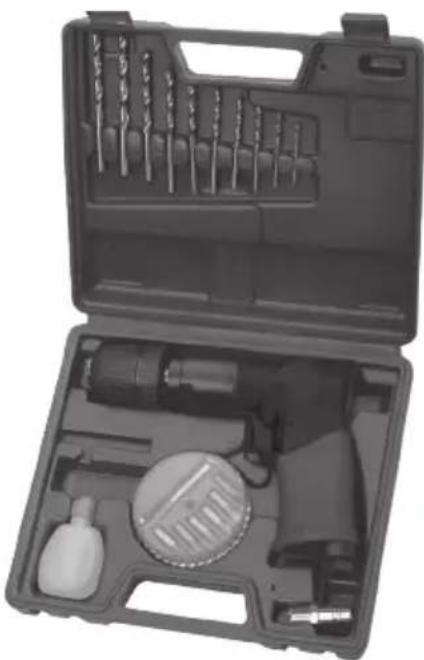

2.1 INFORMAZIONI IMPORTANTI

Leggere attendamente le informazioni contenate nel manuale per tutelare la PROPRIA SICUREZZA e PREVENIRE EVENTUALI PROBLEMI CON L'APPARECCHIO.

PERICOLO: Indica una situazione di pericolò immediato che, se non evitata, provoca lesioni gravi o morte.

AVVERTENZE: Indica una situazione di potenziale pericolo che, se non evitata, provoca lesioni gravi o morte.

AVVERTENZE: Fornisce importanti informazioni all'operaore.

3. VERIFICHE PRELIMINARI

3.2 VERIFICA DELL'UTENSILE

3.2.1 Scollegare l'alimentazione dell'aria dall'utensile (1).
3.2.2 Verificare che il mandrino non presenti danni né detriti.
3.2.3 Inserire l'utensile corretto e serrarlo ruotando l'estremita frontale del mandrino sostenendo l'anello interno (2).
3.2.2 Accertarsi che l'albero sia installato e serrato correttamente (2).

AVVERTENZE: VERIFICARE E SOSTITUIRE LE PARTI DELL'UTENSILE CHE PRESENTANO DANNI O SEGNI D'USURA. SOSTITUIRE LE ETICHTETTE DI AVVERTENZA ILLEGGIBILI.

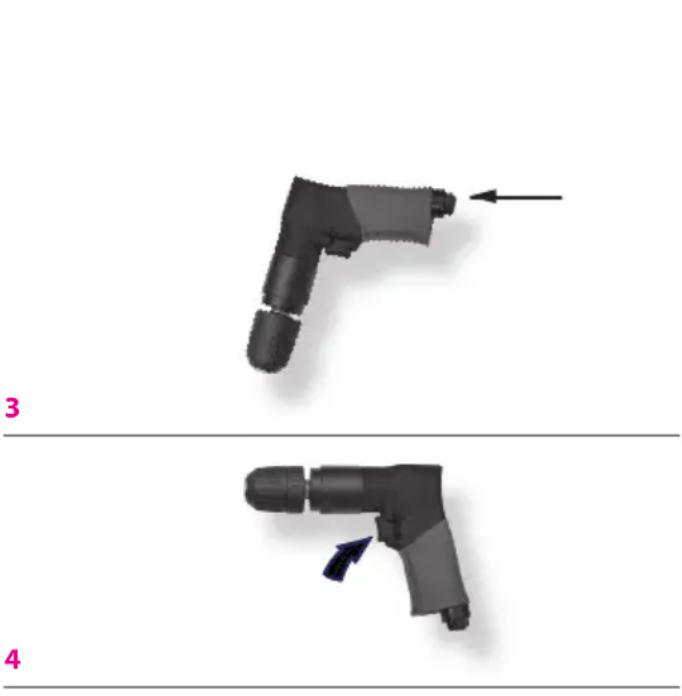

3.2.3 Collegare l'alimentazione dell'aria all'utensile (3).
3.2.4 Premere per quale secondo il grilletto e verificare che il mandrino ruoti alla vibrazioni anomale. Non utilizzare l'utensile in caso di vibrazioni anomale (4).

IT

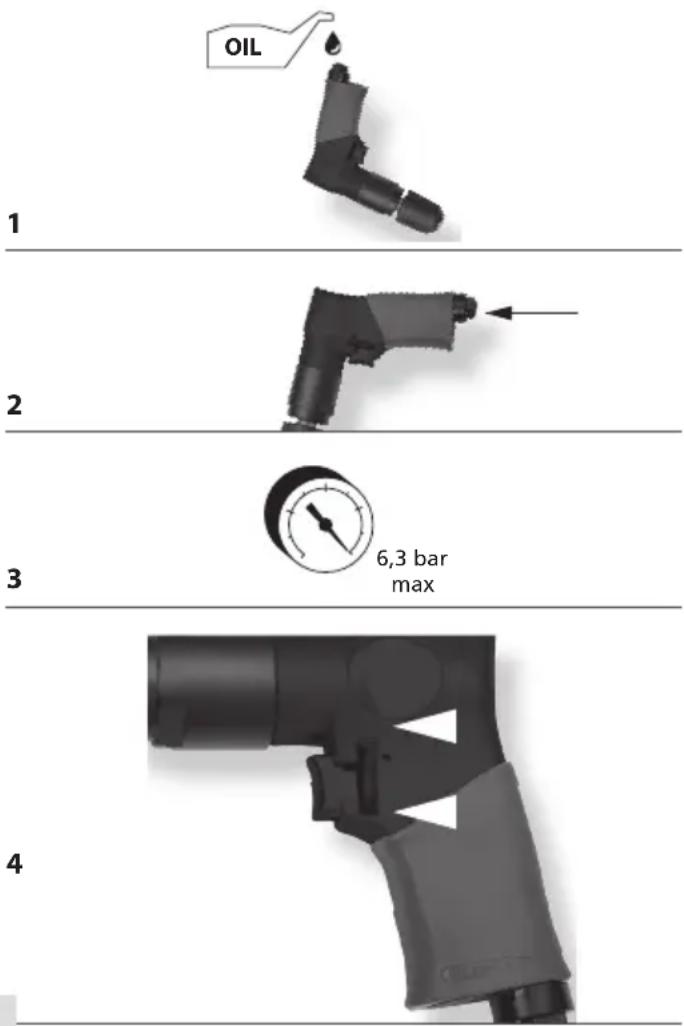

4.1 Si consiglia di lubricificare l'utensile prima di agli uso (v. sezione 6) (1).
4.2 Collegamento dell'aria con giunto rapido (2).
4.3 Regolare la pressione operativa in modo che rientri nell'intervallo di pressione specificato per l'utensile (3).
4.4 Non esercitare pressione sull'utensile. La foratura/rotazione dev'essere omogenea,enza strappi/serraggi.
4.5 Per invertire la rotazione in senso orario/ antiorario premere il pulsante F/R sul lato sinistro dell'utensile (4).
4.6 Sostituire la punta del trapano quando non funziona più per evitare rotture pericolose

AVVERTENZE: non superare il valore di 6,3 bar (0,63 Mpa)

5. LUBRIFICAZIONE

5.1 Scollegare l'alimentazione dell'aria dall'utensile prima di esquire la lubrificazione (1).
5.2 Aggiungere quale goccia d'olio sull'ingresso dell'aria.

Collocare l'utensile con il connettore d'ingresso dell'aria rivolto verso l'alto e versarvi una goccia d'olio. Non utilizzato olio detergente o additivi. Rimettere l'utensile in funzione subito dopo aver aggiunto l'olio (2).

Asciugare l'olio in effesso nell'uscita. La presenza di olio in effesso può danneggiare gli o-ring dell'utensile. Se si utilizes un sistema di lubrificazione, non sare necessario lubricare manually l'ingresso dell'aria con frequenza giornaliera.

1

2

6. PULIZIA

AVVERTENZE: Scollegare l'utensile dal tubo dell'aria prima di eseguire pulizia e ispezione. Risolverve tutti i problemi prima di rimettere in funzione l'utensile.

PERICOLO: Non usare mai petrolio o altri li- quidi infiammabili per la pulizia dell'utensile. Eventuali esalazioni sull'utensile potrebbero provocare scintille e la seguente esplosione dell'utensile, con seguenti gravi lesioni o morte.

6.1 Scollegare l'utensile dal tubo dell'aria. Rimuovere eventuali depositi fuoriusciti con il detergente #2. Asciuagare con cura prima dell'uso (1).

NOTA: NON IMMERGERE I'utensile in solventi detergenti per evitare danni.

1

7. RIPARAZIONE DELL'UTENSILE E RICERCA GUASTI

7.1 MANUTENZIONE E RIPARAZIONE

Tutti gli utensili di qualità possono richiedere nel tempo operazioni di manutenzione o sostituzione di parti in seguito alla normale usura.

Tali operazioni devono essere svolte
ESCLUSIVAMENTE da un technique autorizzato. NON PROVARE MAI A RIPARARE L'UTENSILE AUTONOMAMENTE.

7.2 RICERCA GUASTI

AVVERTENZE: Prima di eseguire le procedure di manutenzione, scollegare l'alimentazione dell'aria dall'utensile.

	PROBLEMA CAUSE RIMEDI
1	Perdita d'aria dalla copertura utensile o area grilletto.	Allentare le viti.O-ring o guarnizioni usurate o danneggiate.	Serrare le viti. Installare un kit di riparazione.
2	L'utensile non funziona o funziona lentamente.	Alimentazione dell'aria inadequata.Lubrificazione insufficiente.O-ring o guarnizioni usurate o danneggiate.	Verificare le viti. Installare un kit di riparazione.
3	Perdita d'aria nel fondo dell'utensile.	Allentare le viti.O-ring o guarnizioni usurate o danneggiate.	Serrare le viti. Installare un kit di riparazione.
4	L'utensile vibra. Accessorio danneggiatoTool danneggiato	Sostituire l'accessorioContattare il distributore locale per assistenza.
5	Altri problemi Contattare il distributore locale per assistenza.

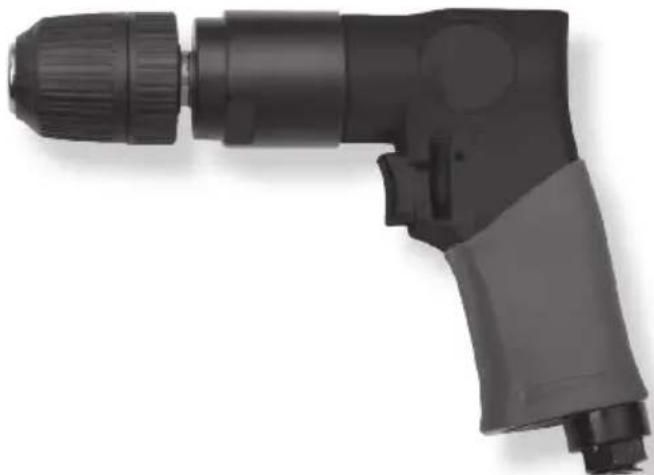

1. Bohrmschine
