GEBRUIKSAANWIJZING G-812 Abac

Lees de handleiding en de etiketten van het gereedschap aandachtig door. Lees alle instructies en volg deze op.

• Aangezien deze handleiding verwijst maar internationale normen, raden we aan om eerst informatie te verkrijgen overplaatselijke veiligheidsvoorschriften en om ervoor te zorgen dat deze worden nageleefd.
• Perslucht kan een sterke krachtbronঃn. Wees waarom uiterst voorzichtig wanner u de compressor of de accessoireset gezruikt.
• Het gebruik van perslucht vereist kennis en naleving van de geldende regelgeving.
• Sta onbevoegd gebruik door personeel zonder de nodige ervaring Niet toe. Houd kinderen en dieren buiten het werkgebied.
• Werk in een stabiele positie om het gereedschap op de juiste manier te gebruiken en stevig vast te pakken.
• Onbedoelde en onverwachtte bewegingen van het gereedschap hunnen een ernstig gevaar vormen.
• Gebruik het gereedschap Niet in ruimtes met een potentieel explosieve atmosefer, of opplaaten waar zich stofafzettingen, gasleidingen of elektrische leidingen bevinden.
• Gebruik het gereedschap alleen in een correct geventileerde omgeving.
• Pas goed op voor verwerkte materialen die Licht ontvlambaar of explosiegevaarlijk zijn.
• Een slechte consistentie van een gefreesd deel of een slechte kwaliteit van een gebruikte accessoires kan tot het gevaarlijk rondvliegen van fragmenten leiden.
• Let op möglichke vonken en rondvliegende deeltjes tijdens het werken.
• Gereedschappen met roterende onderdelen en hun accessoires können verstrikraken in handschoenen die met rubber zijn bewerkt of met metaal zich versterkt. Wees waarom bijzonder voorzichtig wanner u ze gebruikt.

ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

• Gebruik de apparatuur Niet zonder de nodige veiligheidsvoorzieningen.
  Draag het gereedschap nooit aan de persluchtslang.
• Laat anderen het werkgebied Niet betreden.
• Richt de luchtstraal of het gereedschap Niet op uzelf of op andereen.
• Vermijd in elk geval direct contact met het gereedschap kort nadat het is gebruikt,,ondat het oppervlak erg heet kan zich.
• Raakijdens het gebruik de bewegende delen van het apparaat Niet aan.
• Open het gereedschap of de accessoires Niet en breng geen wijzigingen aan. Reparaties mogen alleen doord getraind personeel worden uitgevoerd.
• Als u met metaal werk, moet het snijwerk zodenig worden gericht dat het geen gevaar oplevert voor de gebruiker of voor omstanders.

WHAT YOU SHOULD DO

• Lees en begrijp de inhoud van deze handleiding voordat u dit gereedschap installeert, gezruikt, repareert, onderhoudt of accessoires wisselt.

• Alleen gekwalificeerde en getrainde gebruikers mogen dit gereedschap installereren, aanpassen of gebruiken.

• Sluit perslucht alleen aan verwijl het apparatus is uitgeschakeld.

• Zorg voor een optimale werkung van het gereedschap dat de juiste slang met de juiste aansluitmaat worden gezruikt.
• Controller voor het starten van het gereedschap de aansluiting en zorg ervoor dat de persluchtslang Niet is beschadigd.
• Controller voordat u de slang op het gereedschap aansluit of de slang en de snelkoppeling schoon zijn. Doe dit door luckt door de slang en de snelkoppeling te blazen.
• Kies en verrang het aangekoppelde accessoire volgens de instructies in de handleiding om onnodig lawaai te voorkomen.
• Gebruik accessoires die geschikt zijn voor de toepassing en die in overeenstemming�n met het apparaat. Sluit ze op de juiste manier aan. Controller of ze worden gebruikt volgens de instructies en of ze correct�n aangebracht.
• Controller voor elk gebruik de slijtage van de gereedschappen en accessoires. Vervang ze indien nodig.
• Ontkoppel de persluchttaansluiting als er van gereedschap worden gewisseld,ijdens onderhoud en als u klaar bent met werken.
• Koppel het gereedschap alleen los wonneer de slang NIET onder druk staat. Op deze manier worden ongecontroleerde bewegingen voorkomen.
• Houd het werkgebied netjes.
  Zorg ervoor dat het gereedschap volledig tot stilstand is gekommen voordat u het op de grond legt
  Berg het pneumatische gereedschap schoon en op een droge plaats op
• Zorg er.altijd voor dat het werkstation stabel is.
• Zet het te bewerken onderdeel stevig vast met een klem of een bevestigingsgereedschap.
• Gebruik het gereedschap alleen voor toepassing waaroor het bedoeld is. De fabrikant ziet af van elke aansprakelijkheid voor schade die voortvloeit uit het Niet in acht nemen van verilgheidsvoorschriften of uit een oneigenlijk gebruik van het gereedschap.
• Gebruik alleen accessoires die geschikt zijn voor het gebruekte gereedschap.
• De kwaliteit van de perslucht要去 goedং: schoon en droog. Dit kan het Beste worden gegarandeerd door middel van een luchtfilter. Wij adviseren het gebruik van een complete FRL-eenheid (eenheid voor filteren, regelen en smeren). De oliespuit要去 worden afgesteld op ca. 3 tot 6 druppels per minuut. De luchtslang:tussen oliespuit en gereedschap mag nooit longer zichn dan 6 tot 8 meter.
• Pneumatisch gereedschappen genereren trillinge. Langdurig bebruik en een verkeerde houding konnen schade aan handen, vingers en ellebogen verroorzaken. Pauzeer onmiddelijk zodra u pijn, tintelingen of andere problemen waarneemt. Als het probleem aanhoudt, raadpleeg dan een arts voordat u verdergaat met het werk.

FORSIGTIG:

Lees de informatatie in de handleiding zorgvuldig om UW VEILIGHEID te vrijwaren en om PROBLEMEN MET HET APPARAAT TE VOORKOMEN.

GEVAAR: Geeft een situatie van onmiddelijk gevaar aan die - indien die nicht worden vermeden - ernstig letsel of de dood tot gezolg za hebben.

WAARSCHUWINGEN: Geeft een möglichke gevaarlijke situatie aan die - indien die nicht worden vermeden - ernstig letsel of de dood tot gevolg kan hebben.

WAARSCHUWINGEN: Geeft belangrijke informatie voor de gebruiker aan.

3. VOORBEREIDENDE CONTROLES

3.2 HET GEREEDSCHAP CONTROLEREN

3.2.1 Koppel de luchttoevoer los van het gereedschap (1).
3.2.2 Controller dan boorkop nicht beschadigd is en vrij is van vuil.
3.2.3 Stop het juiste gereedschap erin en vergrendel het door de voorkant van de boorkop te draaien terwijl u de interne ring tegenhoudt (2).
3.2.2 Zorg ervoor dat de as correct is gemonteerd en vergrendeld (2).

WAARSCHUWINGEN: CONTROLEER HET GEREEDSCHAP EN VERVANG BESCHADIGDE OF VERSLETEN ONDERDELEN. DE WAARSCHUWINGSETIKETTEN MOETEN WORDEN VERVANGEN ALS ZE ONLEESBAAR ZIJN.

3.2.3 Sluit de luchttoevoer aan op het gereedschap (3).
3.2.4 Duw de trekker eenaar seconden in en controller of de boorkop draait zonder vreemdetrillingen.Mocht dit toch het geval zich,gebruik het gereedschap dan Niet (4).

1

2

3

4

NL

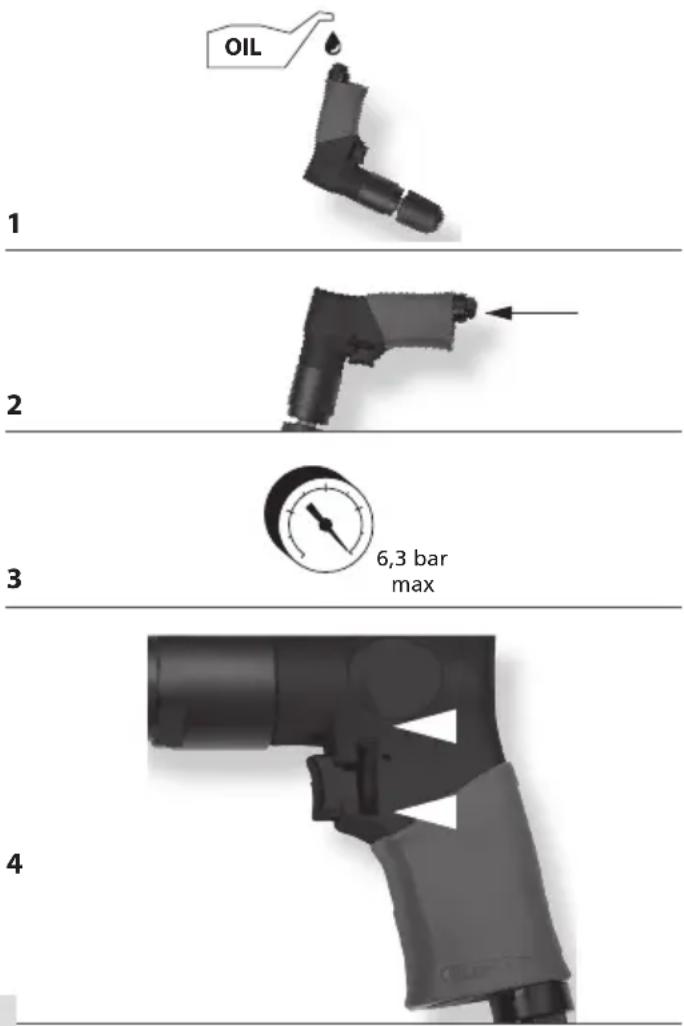

4. WERKING VAN HET GEREEDSCHAP

4.1 Het is raadzaam het gereedschap te smeren voor elk gebruik (zie sectie 6) (1).
4.2 Sluit de lucht aan met behulp van de snelkoppeling (2).
4.3 Stel de bedrijfsdruk af zodate deze binnen het bedrijfsdrukbereik blijdt dat voor het gereedschap is aangegeven (3).
4.4 Oefen geen drukuit op het gereedschap. Het boren/draaien moet vlot en zonder spanning/blokkages verlopen.
4.5 Om de draairichting om te draaien:tussen rechtsom/linksom, drukt u op de F/R-knop aan de linkerkant van het gereedschap (4).
4.6 Vervang de boor wanneer ze nicht langer efficien t is om de gevaarlijke situatie waar bij de boor breekt te vermijden.

WAARSCHUWINGEN: overschrijd de waarde van 6,3 bar nicht (0,63 Mpa)

5. SMERING

5.1 Koppel de luchttoevoer los van het gereedschap alvorens het te smeren (1).
5.2 Voeg een pau druppels gereedschapsolie toe aan de luchtinlaat.

Zet het gereedschap neer met de luchtinlaatconnector maar boven en doe een druppel gereedschapsolie in de luchtinlaat. Gebruik geen reinigingsolie of additieven. Schakel het gereedschap even in na het toevoegen van de olie (2).

Veeg een eventuele teveel aan olie in de uitlaat weg. Het teveel aan olie kan de afdichtingen van de O-ringen van het gereedschap beschadigen. Als een smeersystem wordt gebruikt, is het Niet nodig om dagelijkshandmatig te smeren via de luchtinlaat.

1

2

6. REINIGING

WAARSCHUWINGEN: Koppel het gereedschap los van de luchtslang alvorens het te reinigen en te inspecteren. Verhelp alle problemen alvorens het gereedschap terug in gebruik te nemen. GEVAAR: Gebruik nooit benzine of andere ontvlambare vloeistoffen om het gereedschap te reinigen. Dampen op het gereedschap hunnen ontbranden als gevolg van een vonk waardoor het gereedschap kan ontploffen en ernstig persoonlijk letsel of de dood kunnenveroorzaken.

6.1 Koppel het gereedschap los van de luchtslang.

Verwijder eventuele vuilafzettingen met reinigingsmiddel #2. Grondig afdrogen voor het gebruik (1).

OPMERKING:DOMPEL het gereedschap NIET ONDER in ontvettingsmiddelen want het kan worden beschadigd.

1

7. HET GEREEDSCHAP HERSTELLEN EN PROBLEEMOPLOSSING

7.1 ONDERHOUD EN HERSTELLINGEN

Bij alle kwaliteitsvolle gereedschappen kan het mettertijd nodig+zijn onderhouduit te voeren of onderdelen te verrangen omwille van normale gebruiksslijtage.

Deze werkzaamheden mogen UITSLUITEND worden uitgevoerd door een bevoegde technicus.

PROBEER HET GEREEDSCHAP NOOIT ZELF TE HERSTellen.

WAARSCHUWINGEN: Koppel de luchttoevoer los van het gereedschap alvorens onderhoudsprocedures uit te voeren.

	STORING OORZAKEN OPLOSSINGEN
1	Luchtlek in de afdekking van het gereedschap of in de trekkerzone.	Losse schroeven. Versleten of beschadigde O-ringen of affdichtingen.	Haal de schroeven aan. Breng een herstelkit aan.
2	Het gereedschap werkt nicht of werk teag.	Onvoldoende luchttoevoer. Onvoldoende smering. Versleten of beschadigde O-ringen of affdichtingen.	Controleer de schroeven. Breng een herstelkit aan.
3	Luchtlek aan de onderkant van het gereedschap.	Losse schroeven. Versleten of beschadigde O-ringen of affdichtingen.	Haal de schroeven aan. Breng een herstelkit aan.
4	Het gereedschap trilt. Beschadigd accessoire	Beschadigd gereedschap	Vervang het accessoire Neem contact op met uwplaatselijkke verdeler voor een onderhoudsbeurt.
5	Andere storingen Neem contact op met uw		plaatselijkke verdeler voor een onderhoudsbeurt.

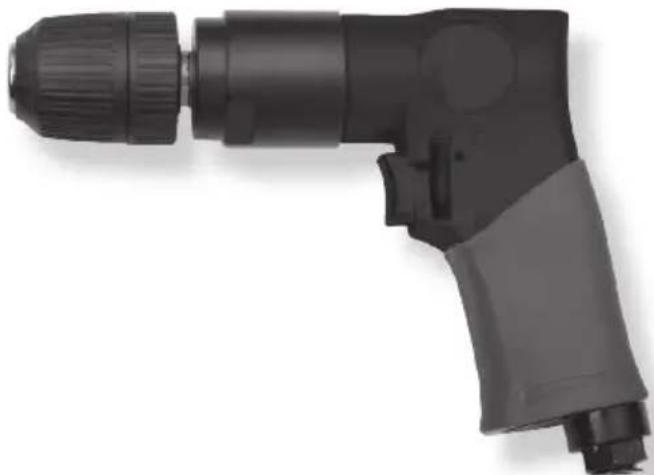

1. Boring

1.1 TEKNISKE SPECIFICATIONER

LUFTFORBRUG:1,77 l/min

BOSNINGSSTORRELSE:3/8 tome

HASTIGHED: 1800 min-1

VIBRATIONSNIVEAU EN-ISO 28927-8:0,96 m/s²

LYDTRYKSNIVEAU:87,1 dB

VAEGT:1,1kg

STORRELSE: 200 × 40 × 185 ~mm

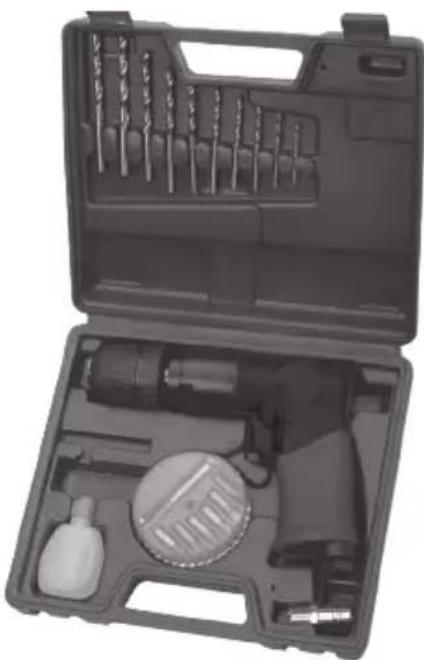

1.2 TILBEHØR

BOREBITS TIL METAL: 1,5,2,0,2,5,3,0
