Tuotetyyppi	Automaattinen kelauslaite paineilmaletkulle
Merkki	Abac
Malli	G-610
Letkun yhteensopiva halkaisija	6/10 mm
Virtalähde	Paineilma
Käyttöpaine	Sovitettu paineilmalähteeseen (paine korkeampi kuin työkalulla)
Päätoiminnot	Letkun automaattinen kelaaminen ja kelaus, paineilmatyökalujen liittäminen
Asennus	Kattoon, seinään tai lattiaan pulteilla ja muttereilla
Huolto ja puhdistus	Puhdista säännöllisesti, voitele liittimet, tyhjennä suodattimen ja kompressorin kondenssivesi
Turvallisuus	Älä irrota letkua äkillisesti, käytä käsineitä, pidä lapset poissa
Letkun materiaali	Kumi tai paineilmaa kestävä materiaali
Letkun pituus	Noin 6-8 metriä (suosituksen mukaan)
Kelaamismekanismi	Sisäinen jousi jarruineen
Mukana tulevat lisävarusteet	Pikaliittimet, venttiili
Takuu	12 kuukautta ostopäivästä (osat ja työ)
Korjattavuus	Vain valtuutetun henkilöstön tekemät korjaukset
Varaosat	Suodatin, voitelulaite, äänenvaimennin, liittimet
Käyttötarkoitus	Paineilmalähteen liittäminen paineilmakoneeseen
Alkuperämaa	Ei määritelty

Usein kysytyt kysymykset - G-610 Abac

Kuinka asentaa automaattinen kelauslaite G-610?

Valitse vakaa sijainti (katto, seinä tai lattia). Kiinnitä kaksi pulttia tukipintaan, ruuvaa sitten kelauslaite kiinni muttereilla ja aluslevyillä. Liitä tuloputki paineilmalähteeseen.

Kuinka käyttää kelauslaitetta letkun kelaukseen?

Tartu tiukasti letkuun (ei venttiiliin) ja vedä varovasti. Sisäinen jousi kohdistaa vastakkaisen voiman: älä irrota letkua äkillisesti vaarallisen kelaamisen estämiseksi.

Kuinka kelata letku automaattisesti?

Kelaa ensin lyhyt pätkä letkua, ohjaa sitten sitä kelaamisen aikana. Älä irrota letkua äkillisesti.

Mitkä ovat tärkeitä turvallisuusohjeita?

Älä koskaan suuntaa ilmasuihkua itseesi tai toisiin. Käytä asianmukaisia käsineitä. Pidä lapset ja eläimet poissa alueelta. Älä koske liikkuviin osiin käytön aikana. Katkaise virta ennen huoltoa.

Kuinka huoltaa kelauslaite G-610?

Irrota ilmansyöttö ennen huoltoa. Puhdista suodatin ja ilmanotto säännöllisesti. Voitele pikaliittimet. Tyhjennä suodattimen ja kompressorin kondenssivesi päivittäin.

Mitä tehdä, jos letku ei kelaudu kunnolla?

Tarkista, ettei letku ole taittunut tai vaurioitunut. Varmista, ettei kelaamismekanismi ole jumissa. Jos ongelma jatkuu, ota yhteyttä valmistajaan.

Voiko kelauslaitetta käyttää minkä tahansa kompressorin kanssa?

Kyllä, edellyttäen että kompressori tuottaa riittävän paineen ja syöttöletku on sopiva (halkaisija 6/10 mm). Käytä FRL-yksikköä optimaalisen ilmanlaadun takaamiseksi.

Kuinka tarkistaa ilmavuodot?

Käytä saippuavettä liittimissä ja letkussa. Jos kuplia ilmaantuu, on vuoto. Kiristä liitokset tai vaihda tiivisteet Teflon-teipillä.

Mitä lisävarusteita suositellaan?

Käytä käyttöpaineen yhteensopivia lisävarusteita. Suodatin, säädin ja voitelulaite (FRL) ovat suositeltavia. Voitele 3-6 tippaa minuutissa.

Kuinka puhdistaa kelauslaite?

Puhdista työkalu jokaisen käytön jälkeen kuivalla liinalla. Älä käytä voimakkaita puhdistusaineita, jotka voivat vahingoittaa letkua. Tarkista ruuvit ja pultit säännöllisesti.

KÄYTTÖOHJE G-610 Abac

FI Automaattinen letkun kela 6/10 mm - Ohjeet

• Koska tässä käyttöoppaassa viitataan vain kansainvälisiin standardeihin, suosittelemme selvittämään etukäteen paikalliset turvallisuusmääräykset ja huolehtimaan niiden noudattamisesta.
• Paineilma voi olla voimakas voimanlähde, minkä vuoksi kompressorin ja lisävarustesarjan käytössä on oltava äärimmäisen varovainen.
• Paineilman käyttö vaatii kaikkien sovellettavien säännösten tuntemista ja noudattamista.
• Älä anna kokemattoman henkilökunnan käyttää laitetta valvomatta. Pidä lapset ja eläimet loitolla työskentelyalueesta.
• Jotta voit käyttää työkalua kunnolla, ota tukeva asento ja ota työkalusta vakaa ote.
• Työkalun tahaton ja odottamaton liike voi aiheuttaa vakavan vaaran.
• Älä käytä työkaluja tiloissa, joissa on räjähdysherkkä ilma, kerääntynyttä pölyä, kaasuputkia tai sähkökaapelikanavia.
• Käytä työkalua ainoastaan soveltuvasti ilmastoiduissa tiloissa.
• Työkalut, joissa on pyöriviä osia, sekä työkalujen lisävarusteet voivat takertua kumi- tai metallivahvisteisiin käsineisiin ja alkaa vääntää niitä. Ole tästä syystä erityisen varovainen työkalujen käytössä.

• Älä käytä laitetta ilman vaadittuja turvalaitteita.
• Älä koskaan kanna työkalua paineilmaletkusta kiinni pitäen.
• Älä päästä ulkopuolisia työskentelyalueen lähelle.
• Älä suuntaa ilmavirtaa tai työkalua itseäsi tai kolmansia osapuolia kohti.
• Älä koske laitteen liikkuviin osiin, kun laite on toiminnassa.

- Älä avaa tai muuta millään tavalla työkalua tai lisävarusteita. Koulutetun henkilökunnan tulee suorittaa kaikki huollot.

TOIMI NÄIN

• Lue ja ymmärrä tämän käyttöoppaan sisältö ennen työkalun asentamista, käyttöä, korjaamista, huoltamista, lisävarusteiden vaihtamista.
• Vain pätevä ja koulutettu käyttäjä voi asentaa, säätää tai käyttää työkalua.
• Tee paineilmakytkentä vain laitteen ollessa sammutettu.
• Varmista, että letkun ja liitännän koot ovat oikeat työkalun optimaalisen suorituskyvyn takaamiseksi.
• Tarkista ennen käynnistämistä työkalun liitäntä ja varmista, että paineilmaletku on ehjä.
• Tarkista, että letku ja pikaliitin ovat puhtaat ennen kuin liität letkun työkaluun. Tee tarkistus antamalla ilman virrata vapaasti letkun ja pikaliittimen läpi.
• Valitse ja vaihda käytettävä lisävaruste käyttöoppaan ohjeiden mukaan tarpeettoman melun välttämiseksi.
• Käytä työtehtävään soveltuvia lisävarusteita, jotka ovat yhteensopivia laitteen kanssa, ja kytke lisävarusteet oikein. Varmista, että lisävarusteita käytetään ohjeiden mukaisesti ja että ne on oikein asennettu.
• Tarkista työkalujen ja lisävarusteiden kuluneisuus aina ennen käyttöä. Vaihda tarvittaessa.
• Kytke paineilma irti työkalun vaihdon ja huollon aikana sekä työskentelyn lopettamisen jälkeen.

FI

• Hallitsemattomien liikkeiden estämiseksi kytke työkalu irti aina niin, että letkussa El ole painetta.
• Pidä työskentelyalue siistinä.
• Varmista, että työkalu on täysin pysähtynyt ennen kuin lasket sen maahan
• Säilytä paineilmatyökalu puhtaassa ja kuivassa paikassa
• Varmista aina, että työasema vakaa.
• Pidä työstettävä kohde tukevasti paikoillaan puristimella tai kiinnitystyökalulla.
• Käytä työkalua ainoastaan alkuperäiseen käyttötarkoitukseen. Valmistaja ei ole vastuussa vahingoista, jotka johtuvat turvallisuussääntöjen noudattamatta jättämisestä tai työkalun vääärästä käytöstä.
• Käytä ainoastaan käytössä olevalle työkalulle soveltuvia lisävarusteita.
• Paineilman on oltava hyvälaatuista, eli puhdasta ja kuivaa, mikä varmistetaan parhaiten ilmansuodattimella. Suosittelemme käyttämään täydellistä FRL-yksikköä (suodatin, paineensäädin, voitelulaite). Voitelulaite tulee säätää noin 3-6 tippaan minuutissa. Voitelulaitteen ja työkalun välisen ilmaletkun pituuden ei tulisi koskaan olla yli 6-8 metriä.

UPOZORNĚNÍ:

Automaattinen letkun kela 6/10 mm

Varmista ennen lisävarusteiden kytkemistä, että kompressori on sammutettu.

Liitä ainoastaan työkaluja tai lisävarusteita, jotka toimivat suuremmalla paineella kuin syöttöpaine.

Älä laita letkua sykkyrälle, astu sen päälle tai paina sitä raskailla tai terävillä esineillä.

Mikäli vuotoja ilmenee, keskeytä syöttöpaine välittömästi ja ota yhteyttä valmistajaan.

Ilmavuotojen tarkistamiseksi käytä saippuaa ja vettä.

Keskeytä syöttöpaine välittömästi, jos kelan rullausjärjestelmä viouttuu.

Vedä letkua tarttumalla putkesta äläkä venttiilistä.

Vältä letkun yhtäkkistä vapauttamista rullauksen tai purkautumisen aikana.

Mekanismi toimii jännitteen alaisena ja letkun vapauttaminen saattaa aiheuttaa hallitsemattoman kiertymisen ja henkilövahinkoja.

LISÄVARUSTEET

Käytä ainoastaan tämän työkalun kanssa käytettäviksi suunniteltuja lisävarusteita ja kulutusosia.

Valitse parhaat saatavilla olevat integroitavat/asennettavat lisävarusteet/kulutusosat, jotta melu- ja tärinätasot olisivat mahdollisimman matalat. Vaihda osat, jos melu- ja/tai tärinätaso kohoaa.

Varmista, että integroitu/asennettu työkalu/lisävaruste on kunnolla kiinni ja että pidätinrengas on hyvässä kunnossa. Älä koskaan käytä työkalua ilman pidätinrengasta, sillä seurauksena voivat olla suurinopeuksiset kimmokkeet.

Käytä vain teräviä talttoja, sillä tylpät taltat vaativat liikaa painetta ja voivat murtua.

Älä koskaan viilennä kuumaa työkalua/lisävarustetta, sillä jäähdytys voi vaikuttaa kovuuteen ja aiheuttaa vaaratilanteita.

Käytä integroitavia/asennettavia lisävarusteita/työkaluja valmistajan ohjeiden mukaisesti.

PAINEILMATYÖKALUN KÄYTTÖ

ÄLÄ käytä työkalua vapaalla kädellä. Työkalun on aina koskettava työskentelypintaa. Jos toimit toisin, pidätinrengas, sylinteri tai kuori voivat vioittua, mikä seurauksena käyttäjä voi loukkaantua ja takuu raukeaa.

Jos taltta vapautuu käytön aikana pidätinrenkaasta, pysäytä työkalu välittömästi ja aseta taltta takaisin.

Ennen kuin alat käyttää työkalua varmista, että tunnet työskentely- ja ympäröivän alueen.

FI

Noudata aina työskentelyaluettasi koskevia turvallisuusmääräyksiä.

Pitele työkalua aina tukevalla kahden käden otteella.

Työkalun käytön aikana käyttäjä voi altistua vaaroille kuten murskautuminen, iskut, kuumuus, tärinä, viillot, hiertymät jne: Käytä soveltuvia käsineitä.

Jokaisen työkalua käyttävän henkilön on kyettävä hallitsemaan työkalun koko, paino ja teho.

Ole aina valmistautunut koneen käytössä syntyvään normaaliin/epänormaaliin liikkeeseen/voimiin.

Säilytä vartalon tasapaino: aseta jalkasi turvallisesti ja varmasti.

Jos ilmansyöttö katkeaa, vapauta vipu/liipaisin.

Kun käytät työkalua, voit tuntea epämukavuutta käsissä, käsivarsissa, olkapäissä, kaulassa ja muissa kehon osissa.

Jos kärsit jatkuvista tai toistuvista oireista kuten epämukavuus, kipu, tykytys, särky, kihelmöinti, tunnottomuus, polttava tunne tai jäykkyys: Huomioi nämä varoitusmerkit. Keskeytä työkalun käyttö, kerro asiasta työnantajallesi ja kysy neuvoa pätevältä terveydenhuollon ammattilaiselta.

AUTOMAATTISEN LETKUN KELAN (6/10 mm) KÄYTTÖ

Valitse oikean työkalun asennuspaikkka. Työkalu voidaan asentaa kattoon, seinälle tai lattialle.

Asenna kaksi vaarnapulttia työkalua tukevalle pinnalle ja kiinnitä ne muttereilla ja aluslevyillä.

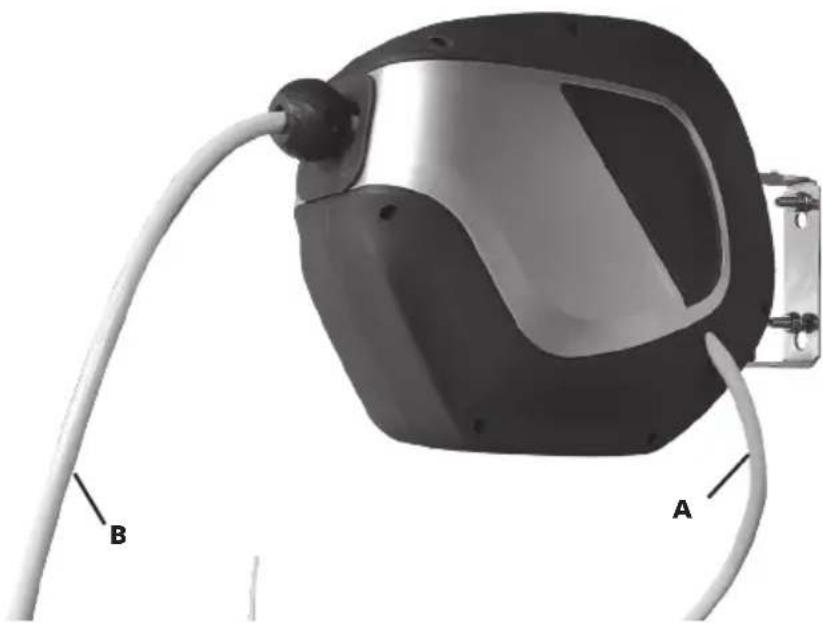

Yhdistä syöttöaukko (A) paineilmalähteeseen.

Työkalun purkamista varten tartu letkusta (B) (älä venttiilistä) ja vedä varovasti. Sisäjousi käyttää vastakkaista rullausvoimaa: Älä vapauta letkua välttääksesi äkillisen ja vaarallisen rullauksen.

Letkun rullausta varten pura letkua ensin lyhyeltä matkalta ja sitten ohjaa putkea liikkeen aikana.

HUOLTO

Kytke ilmansyöttö irti työkalun huollon ajaksi.

Puhdista ja kuivaa säännöllisesti järjestelmän suodatin ja paineilmatyökalun ilmansyöttöaukko.

Voitele järjestelmän kaikki pikairrottimet jumiutumisen estämiseksi.

Tyhjennä lauhde ilmansuodattimesta ja kompressorista päivittäin.

Estä ruosteen muodostuminen ja minimoi kuluminen puhdistamalla työkalu jokaisen käytön jälkeen.

Älä käytä puhdistusaineita, jotka voivat vahingoittaa letkun pintaa.

Tarkista työkalu säännöllisesti löystyneiden pulttien/ruuvien tai osien varalta.

Vain koulutetut ja pätevät insinöörit voivat säätää tai korjata työkalua.

Jos työkalu on varustettu vaimentimella, varmista, että vaimennin toimii oikein. Vaihda vaurioitunut vaimennin.

Työkalua on huollettava säännöllisesti melupäästöjen ja tärinän pitämiseksi minimissä.

Huolla työkalu vähintään kerran vuodessa.

KÄYTTÖTARKOITUS

Käyttäjän tai käyttäjän työnantajan on arvioitava erityiskäyttö, jota voi ilmetä kussakin käyttötilanteessa.

Älä koskaan käytä työkalua alkuperäisestä käyttötarkoituksesta ja tässä käyttöoppaassa kuvatusta poikkeavalla tavalla.

Takuu tai valmistajan vastuu ei kata koskaan vahinkoja, jotka johtuvat näiden käyttöohjeiden noudattamatta jättämisestä tai väärästä käytöstä tai väärin tehdyistä korjauksista. Pidätämme oikeuden teknisiin parannuksiin ilman ennakkoilmoitusta.

Tämä työkalu on suunniteltu liittämään paineilman virtalähde paineilmatyökaluun. Muun käytön osalta työnantajan/käyttäjän on tehtävä riskiarviointi.

MAHDOLLISET VIAT

Sammuta laite välittömästi, jos kuulet epätavallista ääntä tai teho heikkenee äkillisesti. Tarkasta paineilmatyökalu ja paineilman syöttöjärjestelmä.

Paineilmatyökalu

• letku tukossa
• letku vaurioitunut tai ilmavuotoja
• rullausjärjestelmä jumissa

Paineilmajärjestelmä

• kompressorin paine ei ole riittävä
• paineensäädintä ei ole asetettu oikeaan arvoon, käytössä olevalle työkalulle soveltuvalle painetasolle.
• liitäntäletkussa tai liitännöissä on vuoto (käytä teflonnauhaa tai tiivistemassaa)
• paineilmajärjestelmän vuodot
• suodatin tai voitelulaite tukossa
• letku murskautunut, puhjennut tai liian pitkä (paine ei riitä)

HÄVITTÄMINEN

Työkalu TULEE HÄVITTÄÄ tällä tavalla ympäristön säästämiseksi ja sovellettavan lain mukaisesti.

Takuu ei missään tapauksessa kata vahinkoja, jotka johtuvat normaalista kulumisesta, ylikuormituksesta, työkalun sopimattomasta käsittelystä tai käyttötavasta. Jotta takuuta voidaan soveltaa, työkalua ei saa olla purettu, kun se palautetaan jälleenmyyjälle.

Tämä takuu kattaa vaihdetut osat ja työkulut 12 kuukauden ajan ostopäivästä (ostotosite kuten lasku tai kuitti vaaditaan).

Mikä tahansa vika voidaan poistaa tapauskohtaisesti joko vaihtamalla tai korjaamalla työkalu.
