G-610 - Tuyau d'arrosage Abac - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Dévidoir automatique pour tuyau d'air comprimé
Marque	Abac
Modèle	G-610
Diamètre de tuyau compatible	6/10 mm
Alimentation	Air comprimé
Pression d'utilisation	Adaptée à la source d'air comprimé (pression supérieure à celle de l'outil)
Fonctions principales	Enroulement et déroulement automatique du tuyau, raccordement d'outils pneumatiques
Installation	Au plafond, au mur ou au sol à l'aide de goujons et écrous
Entretien et nettoyage	Nettoyer régulièrement, lubrifier les raccords, vidanger la condensation du filtre et du compresseur
Sécurité	Ne pas relâcher brusquement le tuyau, porter des gants, maintenir les enfants à l'écart
Matériau du tuyau	Caoutchouc ou matériau résistant à l'air comprimé
Longueur de tuyau	Environ 6 à 8 mètres (selon recommandation)
Mécanisme d'enroulement	Ressort interne avec frein
Accessoires inclus	Raccords rapides, vanne
Garantie	12 mois à compter de la date d'achat (pièces et main-d'œuvre)
Réparabilité	Réparations par personnel qualifié uniquement
Pièces détachées	Filtre, lubrificateur, silencieux, raccords
Utilisation prévue	Connexion d'une source d'air comprimé à un outil pneumatique
Pays d'origine	Non spécifié

FOIRE AUX QUESTIONS - G-610 Abac

Comment installer le dévidoir automatique G-610 ?

Choisissez un emplacement stable (plafond, mur ou sol). Fixez deux goujons sur la surface support, puis vissez le dévidoir à l'aide d'écrous et de rondelles. Raccordez le tuyau d'entrée à la source d'air comprimé.

Comment utiliser le dévidoir pour dérouler le tuyau ?

Saisissez fermement le tuyau (pas la valve) et tirez doucement. Le ressort interne exerce une force opposée : ne relâchez pas le tuyau brusquement pour éviter un enroulement dangereux.

Comment enrouler le tuyau automatiquement ?

Déroulez d'abord une courte longueur de tuyau, puis guidez-le pendant le mouvement d'enroulement. Ne relâchez pas le tuyau brutalement.

Quelles sont les consignes de sécurité importantes ?

Ne visez jamais le jet d'air vers vous ou autrui. Portez des gants adaptés. Maintenez les enfants et animaux hors de la zone. Ne touchez pas les pièces mobiles pendant le fonctionnement. Coupez l'alimentation avant toute maintenance.

Comment entretenir le dévidoir G-610 ?

Débranchez l'alimentation en air avant l'entretien. Nettoyez régulièrement le filtre et l'entrée d'air. Lubrifiez les raccords à déconnexion rapide. Vidangez la condensation du filtre et du compresseur chaque jour.

Que faire si le tuyau ne s'enroule pas correctement ?

Vérifiez que le tuyau n'est pas plié ou endommagé. Assurez-vous que le mécanisme d'enroulement n'est pas bloqué. Si le problème persiste, contactez le fabricant.

Peut-on utiliser le dévidoir avec n'importe quel compresseur ?

Oui, à condition que le compresseur fournisse une pression suffisante et que le tuyau d'alimentation soit adapté (diamètre 6/10 mm). Utilisez une unité FRL pour une qualité d'air optimale.

Comment vérifier les fuites d'air ?

Utilisez de l'eau savonneuse sur les raccords et le tuyau. Si des bulles apparaissent, il y a une fuite. Serrez les connexions ou remplacez les joints avec du ruban Téflon.

Quels accessoires sont recommandés ?

Utilisez des accessoires compatibles avec la pression de service. Un filtre, régulateur et lubrificateur (FRL) sont conseillés. Lubrifiez avec 3 à 6 gouttes par minute.

Comment nettoyer le dévidoir ?

Nettoyez l'outil après chaque utilisation avec un chiffon sec. N'utilisez pas de nettoyants agressifs qui pourraient endommager le tuyau. Vérifiez régulièrement les vis et boulons.

MODE D'EMPLOI G-610 Abac

FR Dévidoir automatique 6/10mm - Notice d'utilisation

• Le présent manuel se réfère à des normes internationales, nous vous recommandons donc d'obtenir des informations au préalable sur les réglementations locales en matière de sécurité et de vous assurer qu'elles sont respectées.
• L'air comprimé est une source d'alimentation potentiellement puissante, il convient donc d'être très prudent lors de l'utilisation du compresseur ou du kit d'accessoires.
• L'utilisation d'air comprimé nécessite de connaître et d'observer les réglementations applicables.
• Ne laissez pas un personnel non expérimenté utiliser l'équipement sans surveillance. Maintenez les enfants et les animaux hors de la zone de travail.
• Prenez une position stable pour utiliser convenablement l'outil et le saisir fermement.
• Tout mouvement accidentel et inattendu peut représenter un risque sérieux.
• N'utilisez pas les outils dans des locaux présentant une atmosphère potentiellement explosive, ou dans laquelle se trouvent des dépôts de poussière, des conduites de gaz ou des conduites électriques.
• Faites fonctionner l'outil dans un environnement convenablement ventilé uniquement.
• Les outils avec des pièces rotatives et leurs accessoires peuvent être enchevêtrés et tordre les gants en caoutchoud ou renforcés en métal. Il convient donc d'être particulièrement prudents lorsque vous les utilisez.

CONSIGNES DE SÉCURITÉ GÉNÉRALES

• N'utilisez pas l'équipement sans les dispositifs de sécurité requis.
• Ne tenez jamais l'outil par le tuyau d'air comprimé lorsque vous le transportez.
• Ne laissez pas d'autres personnes approcher de la zone de travail.
• Ne visez pas le jet d'air ou l'outil dans votre direction ou vers un tiers.
• Ne touchez pas les pièces mobiles de l'équipement pendant son fonctionnement.
• N'ouvrez pas ou ne modifiez en aucune façon l'outil ou ses accessoires. Les éventuelles réparations doivent être réalisées uniquement par un personnel dûment formé.

CE QUE VOUS DEVRIEZ FAIRE

- Il convient de lire et de comprendre le contenu du présent manuel avant l'installation, la mise en service, la réparation, l'entretien, la modification d'accessoires.

- Seuls des opérateurs dûment qualifiés et formés doivent installer, ajuster ou utiliser l'outil.

- Branchez l'air comprimé uniquement lorsque l'équipement est éteint.

- Pour des performances optimales de l'outil, assurez-vous que le tuyau et le raccord sont de la bonne dimension.

- Avant de démarrer l'outil, vérifiez son raccordement et assurez-vous que le tuyau d'air comprimé n'est pas endommagé.

- Avant de brancher le tuyau à l'outil, vérifiez si le tuyau et le raccord rapide sont propres. Faites le en laissant l'air s'écouler librement à travers le tuyau et le raccord rapide.

- Choisissez et remplacez l'accessoire utilisé selon les instructions du manuel, afin d'éviter tout bruit inutile.

- Utilisez des accessoires adaptés pour l'application et qui soient conformes au dispositif, et branchez-les convenablement. Vérifiez qu'ils sont utilisés conformément aux instructions et qu'ils sont correctement installés.

FR

• Vérifiez l'état d'usure des outils et des accessoires avant chaque utilisation. Remplacez-les si nécessaire.
• En cas de remplacement d'outil, pendant les opérations de maintenance et une fois le travail terminé, débranchez le raccord d'air comprimé.
• Débranchez l'outil uniquement lorsque le tuyau n'est PAS pressurisé afin d'éviter tout mouvement incontrôlé.
• Gardez la zone de travail propre.
• Assurez-vous que l'outil est totalement arrêté avant de le poser au sol
• Maintenez l'outil pneumatique propre et dans un endroit sec
• Assurez-vous toujours que la station de travail est stable.
• Maintenez fermement la pièce à travailler avec une pince ou un outil de fixation.
• Utilisez l'outil uniquement pour son application originale. Le fabricant décline toute responsabilité en cas de dommages résultant du non-respect des consignes de sécurité ou d'une utilisation incorrecte de l'outil.
• Utilisez uniquement des accessoires adaptés pour l'outil utilisé.
• La qualité de l'air comprimé doit être bonne, à savoir propre, sec et cela peut être mieux garanti par un filtre à air. Nous vous conseillons d'utiliser une unité FRL (filtre, régulateur, lubrificateur) complète. Le graisseur doit être réglé à approximativement 3 à 6 gouttes par minute. Le tuyau d'air entre le graisseur et l'outil ne doit jamais dépasser une longueur de 6 à 8 mètres.

CAUTION:

Dévidoir automatique 6/10mm

Avant de brancher des accessoires, assurez-vous que le compresseur est éteint.

Ne branchez que des outils ou des accessoires fonctionnant à une pression supérieure à la pression d'alimentation.

Ne pliez pas le tuyau, ne marchez pas dessus et n'y appuyez pas d'objets lourds et tranchants.

Suspendez immédiatement la pression d'alimentation en cas de fuite et contactez le fabricant.

Utilisez de l'eau et du savon pour vérifier s'il y a des fuites d'air.

Suspendez immédiatement la pression d'alimentation en cas de défaillance du système d'enroulement du dévidoir.

Tirez sur le tuyau en saisissant le tuyau et non la vanne.

Évitez de relâcher le tuyau brusquement pendant l'enroulement ou le déroulement.

Le mécanisme est sous tension et le fait de relâcher le tuyau peut provoquer un enroulement incontrôlé et des blessures corporelles.

ACCESSOIRES

Utilisez uniquement des accessoires et consommables conçus pour être utilisés avec cet outil.

Sélectionnez les meilleurs accessoires/consommables insérés/montés disponibles pour un niveau de bruit et de vibrations le plus faible possible. Remplacez-les en cas de niveau accru de bruit et/ou de vibrations.

Assurez-vous que l'outil/accessoire inséré/monté est convenablement retenu par le système de retenue et assurez-vous que le système de retenue est en bon état. N'utilisez jamais l'outil sans un système de retenue car cela pourrait provoquer des projectiles à grande vitesse.

Utilisez uniquement un ciseau acéré, car des ciseaux émoussés nécessitent une pression excessive et peuvent se casser.

Ne refroidissez jamais un accessoire/outil chaud car cela pourrait influencer la dureté et provoquer des circonstances dangereuses.

Utilisez l'accessoire/l'outil inséré/monté conformément aux spécifications du fabricant.

UTILISATION D'UN OUTIL PNEUMATIQUE

NE faites PAS fonctionner l'outil librement, il doit toujours être en contact avec la surface de travail. Dans le cas contraire, le système de retenue, le cylindre ou le logement peuvent être endommagés et provoquer des lésions à l'opérateur. En outre, cela provoquera la déchéance de la garantie.

FR

Si un ciseau est libéré par le système de retenue en cours d'utilisation, arrêtez immédiatement l'outil et réintroduisez le ciseau.

Avant de commencer à utiliser l'outil, assurez-vous que vous connaissez bien le lieu de travail et la zone environnante.

Respectez toujours les consignes de sécurité pour la zone de travail dans laquelle vous travaillez.

Maintenez l'outil toujours fermement des deux mains.

Pendant le fonctionnement de l'outil, l'opérateur peut être exposé à des risques, tels que l'écrasement, des impacts, la chaleur, les vibrations, les coupures, les abrasions, etc: Portez des gants adaptés.

Toute personne qui manipule l'outil doit être capable de s'adapter à la taille, au poids et à la puissance de l'outil.

Soyez toujours préparé à des mouvements/forces normaux/anormaux générés par l'outil.

Gardez votre corps en équilibre, placez vos pieds de manière sûre.

En cas d'interruption de l'alimentation en air, relâchez le levier/la détente.

Lors de l'utilisation d'un outil électrique, vous pouvez ressentir une gène dans les mains, les bras, les épaules, le cou et d'autres parties de votre corps.

Si vous ressentez des symptômes comme une gène persistante ou récurrente, une douleur, des palpitations, des douleurs, des picotements, des engourdissements, une sensation de brûlure ou de raideur : N'ignorez pas ces signes d'avertissement. Arrêtez d'utiliser l'outil, parlez-en à votre employeur et consultez un professionnel de santé qualifié.

UTILISATION DU DÉVIDOIR AUTOMATIQUE 6/10mm

Choisissez le bon emplacement pour l'installation de l'outil. L'outil peut être installé au plafond, au mur ou au sol. Installez deux goujons sur la surface supportant l'outil et fixez-les au moyen d'écrous et de rondelles.

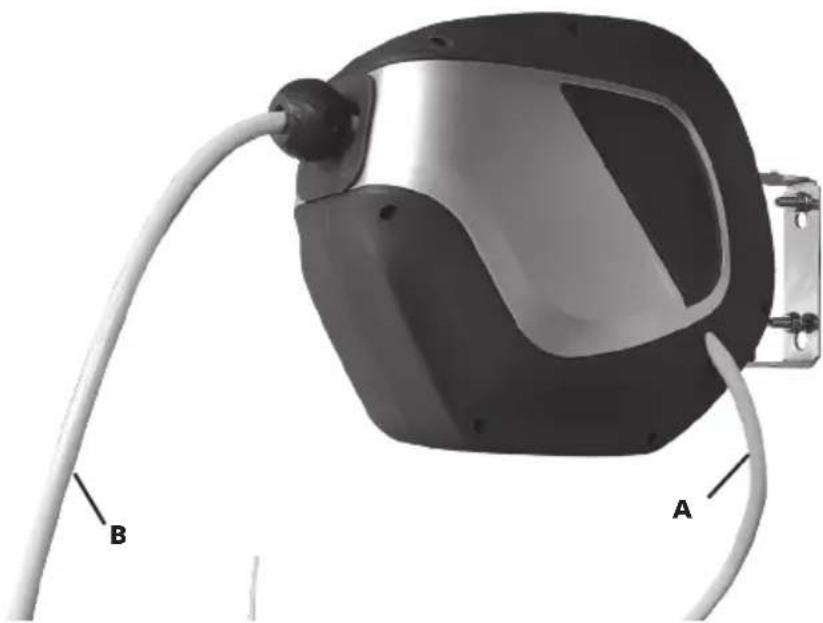

Raccordez le tuyau d'entrée (A) à la source d'air comprimé.

Pour dérouler l'outil, saisissez le tuyau (B) (pas la valve) et tirez doucement. Le ressort interne applique une force d'enroulement opposée : ne relâchez pas le tuyau afin d'éviter un enroulement brusque et dangereux.

Pour enrouler le tuyau, déroulez-le d'abord sur une courte longueur, puis guidez le tuyau pendant le mouvement.

MAINTENANCE

Débranchez l'alimentation en air pendant la maintenance de l'outil.

Nettoyez régulièrement et séchez le filtre dans le système et l'ouverture d'entrée d'air de l'outil pneumatique.

Lubrifiez les éventuels raccords à déconnexion rapide sur le système pour éviter tout bourrage.

Vidangez la condensation du filtre à air et du compresseur tous les jours.

Afin d'éviter la formation de rouille et de minimiser l'usure, nettoyez l'outil après chaque utilisation.

N'utilisez pas de nettoyants susceptibles d'endommager la surface du tuyau.

Vérifiez l'outil régulièrement sur les boulons/vis ou les pièces desserrés.

Seuls des ingénieurs dûment formés et qualifiés sont autorisés à ajuster ou à réparer l'outil.

Si l'outil est équipé d'un silencieux, assurez-vous qu'il fonctionne correctement, un silencieux endommagé doit être remplacé.

L'outil doit être entretenu régulièrement pour minimiser l'émission de bruit et les vibrations.

Entretenez l'outil au moins une fois par an.

UTILISATION PRÉVUE

L'utilisateur ou son employeur doivent évaluer l'utilisation spécifique qui peut être présente suite à chaque utilisation.

N'utilisez jamais l'outil autrement que ce pour quoi il est conçu et comme expliqué dans le présent manuel.

Les dommages liés à un non-respect des instructions du présent manuel ou provoqués par une utilisation incorrecte ou par des réparations incorrectes, ne seront jamais couverts par notre garantie et nous déclinons toute responsabilité

dans ce cas. Nous nous réservons le droit d'apporter des améliorations techniques, sans notification préalable.

Cet outil est conçu pour brancher une source d'alimentation à air comprimé à un outil pneumatique. S'il est utilisé autrement, une évaluation des risques doit être effectuée par l'employeur/l'utilisateur.

DÉFAUTS POSSIBLES

Coupez immédiatement l'équipement si vous entendez des bruits inhabituels, ou si une chute de courant soudaine se produit. Vérifiez l'outil pneumatique et le système d'alimentation en air comprimé.

Outil pneumatique

• tuyau bouché
• tuyau endommagé et fuites d'air
• système d'enroulement/déroulement bloqué

Système d'alimentation en air comprimé

• la pression du compresseur est insuffisante
• le régulateur de pression n'est pas réglé sur le niveau de pression correct, adapté pour l'outil utilisé.
• il y a une fuite du tuyau de connexion ou des raccords (utiliser un ruban de Téflon ou une pâte d'étanchéité)
• fuites dans le système pneumatique
• filtre ou lubrificateur obstrué
• le tuyau est écrasé, percé ou trop long (perte de pression)

MISE AU REBUT

Il FAUT ÉLIMINER l'outil de façon à ne pas polluer l'environnement et conformément à la loi applicable.

La garantie est expressément annulée en cas de dommages résultant d'une usure régulière, d'une surcharge, d'une manipulation ou d'une utilisation inadaptée pour l'outil. Pour que cette garantie soit applicable, l'outil ne doit pas être démonté lorsqu'il est renvoyé à votre détaillant.

Cette garantie couvre les pièces remplacées et la main d'œuvre pour une période de 12 mois à compter de la date d'achat (une preuve d'achat comme une facture ou un reçu est nécessaire).

Tous les défauts peuvent être éliminés en remplaçant l'outil ou en le réparant, selon le cas.
