HASZNÁLATI ÚTMUTATÓ G-610 Abac
HU Automatikus tömlötekercselő 6/10mm - Utasítások
RO Derulator automat de furtun 6/10 mm - Instructiuni
HR Kolut za automatsko namatanje crijeva 6/10 mm - Upute
Mivel ez a kézikönyv nemzetközi szabványokat tartalmaz, ajánlott előzőleg beszerezni a helyi biztonsági szabályozásokra vonatkozó információkat, és azokat betartatni.
A sürített levegő potenciálisan nagy erőhatás kifejtésére alkalmas, ezért a kompresszor és a tartozékok használata során különös elővigyázatossággal kell eljárni.
A sürített levegő használata minden vonatkozó szabályozás ismeretét és betartását feltételezi.
Ne engedje, hogy tapasztalatlan személyzet kezelje a sürített levegős eszközöket. A gyermekeket és állatokat tartsa a munkaterülettől távol.
A szerszám megfelelő használatához vegyen fel stabil helyzetet, a szerszámot mindig erősen tartsa.
A szerszám véletlenszerű, váratlan mozgása súlyos veszélyhelyzetet okozhat.
A szerszámot ne használja olyan munkahelyen, amelynek atmoszférája robbanásveszélyes, vagy ahol porlerakódás, fedetlen gázvezeték vagy elektromos vezeték található.
A szerszámot csak megfelelően szellőztetett környezetben használja.
A forgó részekkel rendelkező szerszámok és azok tartozékai beakadhatnak és megcsavarhatják a fémszál-erősítésű kesztyűt. Ezért ilyenek használata esetén különös figyelemmel járjon el.
ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK
- A szükséges biztonsági berendezések nélkül ne használja a szerszámot.
- A szerszámot soha ne tartsa a sűrítettlevegő-tömlönél fogva szállítás során.
- Más személyeket ne engedjen a munkaterületre.
- A légáramot ne célozza magára vagy más személyre.
- Működés közben ne érintse meg a berendezés mozgó részeit.
- A szerszámot és tartozékait semmi esetre se nyissa fel és módosítsa. Minden javítást képzett szakembernek kell elvégeznie.
TENNIVALÓK
- Olvassa el és értse meg a jelen kézikönyvet a szerszám telepítése, működtetése, javítása, karbantartása és a tartozékok cseréje előtt.
- A szerszámot kizárólag megfelelő képzettséggel és gyakorlattal rendelkező kezelő telepítheti, állíthatja be és használhatja.
- A sürített levegőt csak úgy csatlakoztassa, ha a berendezés le van kapcsolva.
- A szerszám optimális teljesítményéhez a tömlő és a csatlakozás méretezésének meg kell felelnie az előírtaknak.
- A szerszám indítása előtt ellenőrizze a csatlakozást, és győződjön meg arról, hogy a sürítettlevegő-tömlő nem sérült.
- A tömlő csatlakoztatása előtt ellenőrizze, hogy a tömlő és a gyorscsatlakozó tiszta-e. Ehhez járassa át a levegőt a tömlőn és a gyorscsatlakozón.
- Az alkalmazott tartozékot a kézikönyv előírásainak megfelelően válassza ki és cserélje, hogy a szükségtelen zajkeltést megelőzze.
- Olyan tartozékot használjon, amely az adott alkalmazáshoz megfelelő, és amely a szerszámmal együtt
HU
használható, és csatlakoztassa megfelelően. Ellenőrizze, hogy az utasításoknak megfelelően használják-e, és helyesen szerelték-e fel őket.
- Ellenőrizze a szerszámok és tartozékok elhasználódottságát minden használat előtt. Ha szükséges, cserélje kiőket.
- Szerszámcse esetén, a karbantartási munkák során és a munkavégzés végeztével a sűrítettlevegő-csatlakozást le kell választani.
- Csak akkor válassza le a szerszámot, ha a tömlő nincs nyomás alatt, így nem tud kontrollálatlanul mozogni.
- A munkaterületet tartsa rendezetten.
- A szerszámot csak akkor tegye le a földre, ha az teljesen leállt.
- A pneumatikus szerszámot tárolja tiszta és száraz helyen.
- A munkaállomás mindig legyen munkavégzésre kész állapotban.
- A munkadarabot rögzítse szorítóval vagy rögzítőszerszámmal.
- A szerszámot kizárólag eredeti rendeltetése szerint használja. A gyártó a szerszám biztonsági előírásainak figyelmen kívül hagyása vagy a szerszámmal való visszaélés miatt okozott károkért nem vállal felelősséget.
- Csak olyan tartozékot használjon, amely a használt szerszámhoz megfelelő.
- A sürített levegő minőségének megfelelőnek kell lennie, tehát tisztának és száraznak, amit legjobban levegőszűrővel lehet elérni. Ajánlott teljes FRL (szűrő, nyomásszabályozó, kenő) levegőelőkészítő rendszer használata. Az olajozót kb. percenkénti 3–6 csepp értékre kell beállítani. Az olajozó és a szerszám közötti levegőtömlő hossza nem haladhatja meg a 6–8 m-t.
ATENTIE:
Automatikus tömlötekercselő 6/10mm
A tartozékok csatlakoztatása előtt ellenőrizze, hogy a kompresszor le van kapcsolva.
Csak azokat a szerszámokat vagy tartozékokat csatlakoztassa, amelyek a tápnyomásnál nagyobb nyomáson működnek.
Ne hajlítsa meg, ne lépjen rá, és ne nyomja össze a tömlőt súlyos és éles tárgyakkal.
Ha bármi szivárog, azonnal szüntesse meg a tápnyomást, és vegye fel a kapcsolatot a gyártóval.
A levegőszivárgás ellenőrzéséhez használjon szappant és vizet.
Az orsótekercselő rendszer meghibásodása esetén azonnal függessze fel a tápnyomást.
Húzza a tömlőt úgy, hogy a csövet fogja és nem a szelepet.
Ne engedje el hirtelen a tömlöt, mikor fel- vagy letekeri.
A mechanizmus meg van feszítve, és a tömlő elengedése ellenőrizetlen forgást és személyi sérüléseket okozhat.
TARTOZÉKOK
Csak olyan tartozékot és fogyóanyagot használjon, amelyet ehhez a szerszámhoz szántak.
A lehető legkisebb zajszint és rezgés érdekében válassza a lehető legjobb betét-/felszerelt tartozékot/kiegészítőt. Ha megnő a zajszint, illetve a rezgés, akkor cserélje ki azokat.
Győződjön meg arról, hogy a behelyezett/felszerelt szerszámot/tartozékot a befogó megfelelően tartja, és a befogó jó állapotban van. Befogó nélkül soha ne használja a szerszámot, mivel emiatt nagy sebességgel elszállhatnak elemek.
Csak éles vésőt használjon, a tompa véső használata túl nagy nyomást igényel és eltörhet.
Soha ne hütse le a forró szerszámot/tartozékot, mert ez befolyásolhatja a keménységet, és így veszélyes körülményeket teremthet.
A behelyezett/felszerelt szerszámot a gyártó előírásainak megfelelően használja.
PNEUMATIKUS ESZKÖZÖK HASZNÁLATA
NE működtesse a szerszámot szabadon, mindig érintkeznie kell a munkafelülettel. Ennek elmulasztása a befogó, a henger vagy a ház meghibásodását okozhatja, ami a kezelő sérüléséhez vezethet, és a garancia érvényét veszti.
Ha a vésőt a befogó elereszti használat közben, állítsa le azonnal a szerszámot, és illessze be újra a vésőt.
HU
A szerszám használata előtt ismerkedjen meg a munkaterülettel és a környező területtel.
Mindig tartsa be az adott munkaterület biztonsági előírásait.
A szerszámot mindig tartsa szorosan két kézzel.
A szerszám használata közben a kezelő zúzódás, ütések, hő, rezgés, vágás, dörzsölés stb. hatásának van kitéve, ezért viseljen megfelelő védőkesztyűt.
A szerszámot kezelő személynek képesnek kell lennie a szerszám méretét, tömegét és teljesítményét kezelni.
Mindig álljon készen a szerszám által generált normal és megszokottól eltérő mozgásokra, illetve erőhatásokra.
Tartsa meg egyensúlyát, állása legyen biztos.
A légellátás megszakítása esetén engedje el a kart/ravaszt.
A nagy teljesítményű szerszám használata esetén kezében, karjában, vállaiban, nyakában és más testrészében kényelmetlenséget érezhet.
Ha állandó vagy visszatérő kényelmetlenséget, fájdalmat, lüktetést, bizsergést, zsibbadást, égető érzést vagy merevséget érez, : ne hagyja figyelmen kívül ezeket a jelzéseket. Állítsa le a szerszámot, értesítse a munkáltatót és kérje ki egészségügyi szakember véleményét.
AZ AUTOMATIKUS TÖMLÖTEKERCSELÖ HASZNÁLATA 6/10mm
Válassza ki a szerszám telepítéséhez megfelelő helyet. A szerszám telepíthető mennyezetre, falra vagy padlóra.
Szereljen be két csavart a szerszámot tartó felületre, és rögzítse anyák és alátétek segítségével.

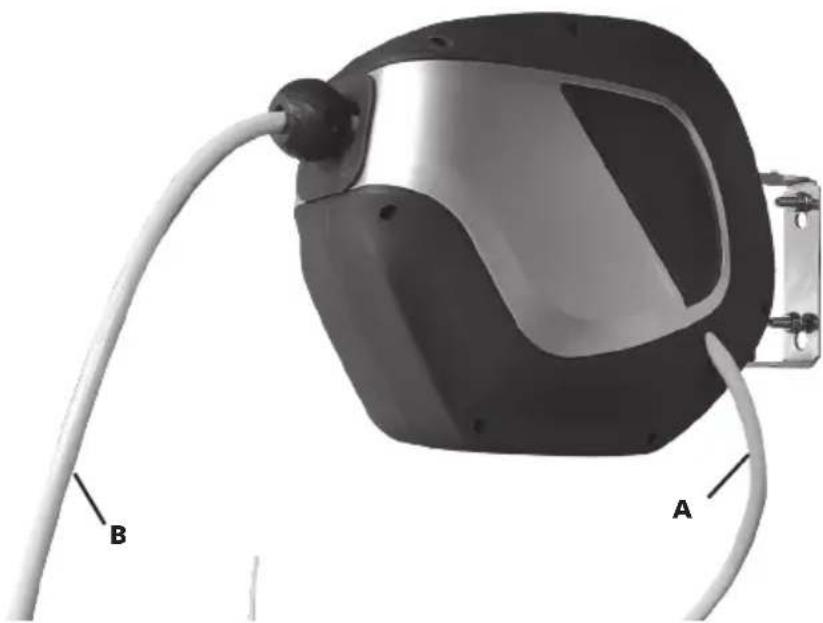

Csatlakoztassa a bemenő tömlőt (A) a sürített levegő forrásához.
Az eszköz letekercseléséhez fogja meg a tömlőt (B) (ne a szelepet), és óvatosan húzza meg. A belső rugó ellentétes tekercselési erőt fejt ki: ne engedje el a tömlőt a hirtelen és veszélyes tekercselődés elkerüléséhez.
A tömlő feltekercseléséhez rövid hosszúságra lazítsa meg a tömlőt, majd mozgása közben vezesse a csövet.
KARBANTARTÁS
A szerszámon végzett karbantartás során válassza le a sűrítettlevegő-ellátást.
Rendszeresen tisztítsa meg és szárítsa ki a rendszer szűrőjét és a pneumatikus szerszám bemeneti nyílását.
Az eltömödés elkerülése érdekében kenje meg a rendszer gyorscsatlakozóit.
A kondenzvizet naponta eressze le a levegőszűrőből és a kompresszorból.
A rozsdásodás elkerülése és a kopás minimalizálása érdekében minden használat után tisztítsa meg a szerszámot.
Ne használjon olyan tisztítószereket, amelyek károsíthatják a tömlő felületét.
Rendszeresen ellenőrizze a szerszámon, nem lazultak-e meg a csapok, csavarok és alkatrészek.
A szerszámot csak képzett szakember állíthatja és javíthatja.
Ha a szerszám csillapítóval van felszerelve, ellenőrizze, hogy a csillapító megfelelően működik-e, a sérült csillapítót ki kell cserélni.
A szerszámot rendszeresen karban kell tartani a zajkibocsátás és rezgések minimalizálása érdekében.
Legalább évente végezzen karbantartást a szerszámon.
RENDELTETÉSSZERÚ HASZNÁLAT
A különleges használatról a felhasználónak vagy a felhasználó munkáltatójának egyedileg kell döntenie.
A szerszámot soha ne használja a rendeltetéstől és a jelen utasításokban leírtaktól eltérően.
A jelen utasítások figyelmen kívül hagyásából, a helytelen használatból vagy nem megfelelő javításból eredő károkat a garancia nem fedezi, ezekért nem vállalunk felelősséget. Az előzetes bejelentés nélküli műszaki fejlesztések jogát fenntartjuk.
Ez az eszköz arra van megtervezve, hogy egy sürített levegős betáplálást egy pneumatikus szerszámhoz csatlakoztasson. Ettől eltérő használat esetén a munkáltatónak/felhasználónak kell kockázatelemzést végeznie.
LEHETSÉGES MEGHIBÁSODÁSOK
Szokatlan zaj vagy hirtelen teljesítményesés esetén azonnal állítsa le a berendezést. Ellenőrizze a pneumatikus szerszámot és a sűrítettlevegő-ellátó rendszert.
Pneumatikus szerszám
- eltömódött tömlő
- megsérült a tömlő és szivárog a levegő
- a fel-/letekercselő rendszer megakadt
Sürítettlevegő-ellátó rendszer
- a kompresszor nyomása túl alacsony
- a nyomásszabályozó nincs a használt szerszámnak megfelelő nyomásszintre állítva.
- szivárog a csatlakozótömlő vagy a csatlakozók (használjon teflonszalagot vagy tömítőpasztát)
- szivárog a pneumatikus rendszer
- a szűrő vagy kenőegység eltömődött
- a tömlő összenyomódott, átszúródott vagy túl hosszú (nyomásveszteség)
ÁRTALMATLANÍTÁS
A szerszámot a környezetet kímélő módon KELL ÁRTALMATLANÍTANI, az érvényes törvényi előírásoknak megfelelően.
Minden garancia elvész, ha a károsodás normál használatból, túlterhelésből, a szerszámnak nem megfelelő kezelésből vagy használatból ered. A garancia csak akkor érvényes, ha a szerszám a forgalmazóhoz nem szétszedett állapotban kerül vissza.
Ez a garancia vonatkozik a kicserélt alkatrészekre, és a vásárlás dátumától számított 12 hónapig érvényes (vásárlási bizonylat, pl. számla szükséges).
Meghibásodás esetén az adott esettől függően a szerszám cseréjére vagy javítására kerül sor.
Derulator automat de furtun 6/10 mm
