G-610 - Wąż ogrodowy Abac - Bezpłatna instrukcja obsługi

INSTRUKCJA OBSŁUGI G-610 Abac

PL Automatyczny bęben na wąż 6/10 mm - Instrukcja obsługi

SI Samodejni navijalnik cevi 6/10 mm - Navodila

• Zważywszy, że niniejsza instrukcja odnosi się do norm międzynarodowych, zalecamy, aby wcześniej uzyskać informacje na temat lokalnych przepisów w zakresie bezpieczeństwa i zagwarantować, że są one przestrzegane.
• Sprężone powietrze jest potencjalnie silnym źródłem zasilania, dlatego należy zachować szczególną ostrożność podczas korzystania ze sprężarki lub zestawu dodatkowego do sprężarki.
• Używanie sprężonego powietrza wymaga znajomości i przestrzegania wszelkich obowiązujących przepisów.
• Nie zezwalać na używanie narzędzia bez nadzoru przez niedoświadczony personel. Trzymać dzieci i zwierzęta z dala od obszaru pracy.
• Przyjąć stabilną pozycję ciała, aby prawidłowo korzystać z narzędzia i pewnie je trzymać.
• Przypadkowy i niespodziewany ruch narzędzia może stanowić poważne zagrożenie.
• Nie używać tych narzędzi w pomieszczeniach, w których potencjalnie występuje atmosfera zagrożona wybuchem lub, w których znajdują się osady pyłu, gazociągi lub linie przewodów elektrycznych.
• Obsługiwać urządzenie tylko w odpowiednio wentylowanym środowisku.
• Narzędzia z częściami obrotowymi i ich akcesoria mogą platać i wyginać gumowane lub wzmocnione metalem rękawiczki. W związku z tym należy zachować szczególną ostrożność podczas ich używania.

OGÓLNE ZASADY BEZPIECZEŃSTWA

• Nie używać sprzętu bez wymaganych urządzeń zabezpieczających.
• Podczas przenoszenia narzędzia nigdy nie trzymać go za wąż sprężonego powietrza.
• Nie zezwalać innym osobom na zbliżanie się do miejsca pracy.
• Nie kierować strumienia powietrza lub narzędzia w swoim kierunku lub w stronę każdej innej osoby postronnej.
• Nie dotykać ruchomych części urządzenia podczas jego działania.
• Nie otwierać ani nie modyfikować w żaden sposób narzędzia lub jego akcesoria. Każda naprawa powinna być wykonywana wyłącznie przez przeszkolony personel.

CO POWINIENEŚ ZROBIĆ

• Przed montażem, obsługą, naprawą, konserwacją i wymianą akcesoriów tego narzędzia, należy przeczytać i zrozumieć treść tej instrukcji.
• Tylko wykwalifikowani i przeszkoleni operatorzy powinni montować, regulować lub używać narzędzia.
• Sprężone powietrze podłącać jedynie wtedy, gdy urządzenie jest wyłączone.
• Aby uzyskać optymalną wydajność narzędzia, upewnić się, że rozmiar węża i połączenia są takie jakie są wymagane.
• Przed uruchomieniem narzędzia sprawdzić jego połączenie oraz upewnić się, że wąż sprężonego powietrza nie jest uszkodzony.
• Przed podłączeniem węża do narzędzia sprawdzić, czy wąż i szybkozłączka są czyste. Zrobić to uwalniając swobodny przepływ powietrza przez wąż i szybkozączkę.
• Wybierać i wymieniać zaangażowane wyposażenie dodatkowe zgodnie ze wskazówkami w instrukcji, aby zapobiec niepotrzebnemu hałasowi.
• Używać wyposażenia dodatkowe, które są odpowiednie do danego zastosowania i zgodne z urządzeniem

PL

oraz poprawnie je podłączać. Sprawdzić, czy są one używane zgodnie ze wskazówkami i czy są prawidłowo zamontowane.

• Sprawdzić stan zużycia narzędzi i wyposażen dodatkowych przed każdym użyciem. W razie potrzeby wymienić je.
• W przypadku wymiany narzędzia, podczas prac konserwacyjnych i po zakończeniu pracy, odłączyć przyłącze spreżonego powietrza.
• Odłączyć narzędzie tylko wtedy, gdy wąż NIE JEST pod ciśnieniem, aby uniknąć jego niekontrolowanego ruchu.
• Utrzymywać porządek w miejscu pracy.
• Upewnić się, że narzędzie zatrzymało się całkowicie przed położeniem go na podłożu
• Narzędzie pneumatyczne przechowywać w suchym miejscu
• Zawsze upewnić się, że stanowisko pracy jest stabilne.
• Pewnie trzymać obrabiany przedmiot za pomocą zacisku lub narzędzia mocującego.
• Używać narzędzia tylko do jego specyficznego przeznaczenia. Producent zrzeka się wszelkiej odpowiedzialności za szkody wynikające z nieprzestrzegania przepisów bezpieczeństwa lub niewłaściwego używania narzędzia.
• Używać wyposażenia dodatkowe, które są odpowiednie dla używanego narzędzia.
• Jakość sprężonego powietrza musi być dobra, co oznacza czyste i suche powietrze; najlepiej zagwarantuje to filtr powietrza. Zalecamy stosowanie zespołu przygotowania powietrza FRL (filtr, regulator, smarownica). Olejarka musi być ustawiona na podawanie dawki około 3 do 6 kropelek na minutę. Wąż powietrza między olejarką a narzędziem nigdy nie powinien przekraczać długości od 6 do 8 metrów.

OPREZ:

• Pošto se ovaj priručnik odnosi na međunarodne standarde, preporučujemo da prethodno pribavite informacije o lokalnim bezbednosnim propisima i da se postarate da ih se pridržavate.
• Komprimovani vazduh je potencijalno snažan izvor energije, stoga budite veoma oprezni prilikom korišćenja kompresora ili kompleta dodatne opreme.
• Korišćenje komprimovanog vazduha zahteva poznavanje i poštovanje svih važećih propisa.
• Ne dozvolite neiskusnom osoblju da koristi alat bez nadzora. Pazite da deca i životinje ne budu u radnom prostoru.
• Zauzmite stabilan položaj za pravilno korišćenje alata i čvrsto ga uhvatite.
• Slučajno i neočekivano pomeranje alata može da predstavlja ozbiljnu opasnost.
• Ne upotrebljavajte alate u prostorijama koje imaju potencijalno eksplozivnu atmosferu ili tamo gde ima naslaga prašine, gasovoda ili električnih vodova.
• Alat koristite samo u adekvatno provetrenom okruženju.
• Alati sa rotirajućim delovima i njihov pribor mogu da se upetljaju i izuvijaju gumirane ili metalom ojačane rukavice. Prema tome, budite naročito pažljivi prilikom njihovog korišćenja.

OPŠTI BEZBEDNOSNI PROPISI

Automatyczny bęben na wąż 6/10 mm

Przed podłączeniem wyposażenia dodatkowego upewnić się, że sprężarka jest wyłączona.

Podłączać tylko narzędzia lub osprzęt pracujące pod ciśnieniem większym od ciśnienia zasilania.

Nie skręcać węża, nie stawać na nim ani nie dociskać ciężkimi i ostrymi przedmiotami.

W przypadku wszelkich nieszczelności natychmiast odłączyć ciśnienie zasilania i skontaktować się z producentem.

Użyć mydła i wody do kontroli szczelności.

W przypadku awarii układu nawijania bębna natychmiast odłączyć ciśnienie zasilania.

Ciągnąć za wąż, trzymając w ręce rurę, a nie zawór.

Nie puszczać węża nagle podczas nawijania lub odwijania.

Mechanizm jest w stanie naprężenia i nagłe puszczenie węża mogłoby spowodować niekontrolowane obroty i obrażenia osób.

Używać tylko wyposażenia dodatkowe i materiały eksploatacyjne przeznaczone do użycia z tym narzędziem.

Wybierać najlepsze dostępne wyposażenia dodatkowe / materiały eksploatacyjne, aby uzyskać najniższy możliwy poziom hałasu i wibracji. Wymieniać je w przypadku zwiększonego poziomu hałasu i/lub wibracji.

Upewnić się, że włóżone / zamontowane narzędzie / wyposażenie dodatkowe jest prawidłowo przytrzymywane przez element ustalający (słujący do osadzenia) i upewnić się, że element ustalający jest w dobrym stanie. Nigdy nie używać narzędzia bez elementu ustalającego (słującego do osadzenia), ponieważ może to spowodować wystrzeliwanie pocisków z urządzenia z dużą prędkością.

Używać tylko ostrych przecinaków, ponieważ tępe przecinaki wymagają nadmiernego nacisku i mogą się łamać.

Nigdy nie schładzać gorącego narzędzia / wyposażenia dodatkowego, ponieważ może to mieć wpływ na wytrzymałość, powodując niebezpieczne okoliczności.

Używać włożonego/zamontowanego wyposażenia dodatkowego/narzędzia zgodnie z wymaganiami technicznymi producenta.

KORZYSTANIE Z NARZĘDZIA PNEUMATYCZNEGO

NIE WOLNO operować narzędziem swobodnie, musi ono zawsze stykać się z powierzchnią roboczą. Niedopelnienie tego obowiązku może spowodować uszkodzenie elementu ustalającego (słującego do osadzenia), cylindra lub

PL

obudowy, co może doprowadzić do zranienia operatora i unieważni gwarancję.

Jeśli dłuto zostanie zwolnione przez element ustalający podczas użytkowania, należy natychmiast zatrzymać narzędzie i włożyć je ponownie.

Przed rozpoczęciem korzystania z narzędzia upewnić się, że znane jest miejsce pracy i otaczający obszar.

Zawsze przestrzegać przepisów bezpieczeństwa dotyczących miejsca pracy, w którym wykonywana jest praca.

Zawsze pewnie trzymać narzędzie obiema rękami.

Podczas obsługi narzędzia, operator może być narażony na zagrożenia, takie jak zgniecenia, uderzenia, nagrzewanie, wibracje, skaleczenia, zadrapania itp.: Nosić odpowiednie rękawice.

Każda osoba obsługująca narzędzie musi być fizycznie w stanie poradzić sobie z rozmiarem, ciężarem i mocą narzędzia.

Zawsze być przygotowanym na normalne / nietypowe ruchy / siły generowane przez narzędzie.

Zachować równowagę ciała, stawiać stopy bezpieczne i pewnie.

W przypadku przerwania dopływu powietrza, zwolnić dźwignię / wyzwalacz.

Podczas używania elektronarzędzia, można odczuwać dyskomfort w rękach, ramionach, barkach, szyi i innych częściach ciała.

Jeśli wystąpią takie objawy, jak uporczywy lub powracający dyskomfort, ból, pulsowanie, pobolewanie, mrowienie, drętwienie, uczucie pieczenia lub sztywność: Nie ignorować tych znaków ostrzegawczych. Przestać używania narzędzia, poinformować pracodawcę i skonsultować się z wykwalifikowanym personelem medycznym.

KORZYSTANIE Z AUTOMATYCZNEGO BĘBNA NA WAŻ 6/10 mm

Wybrać właściwe miejsce do montażu narzędzia. Narzędzie można zamontować na suficie, ścianie lub podłodze.

Zamontować dwa kołki gwintowane na powierzchni podtrzymującej narzędzie i zamocować narzędzie za pomocą nakrętek i podkładek.

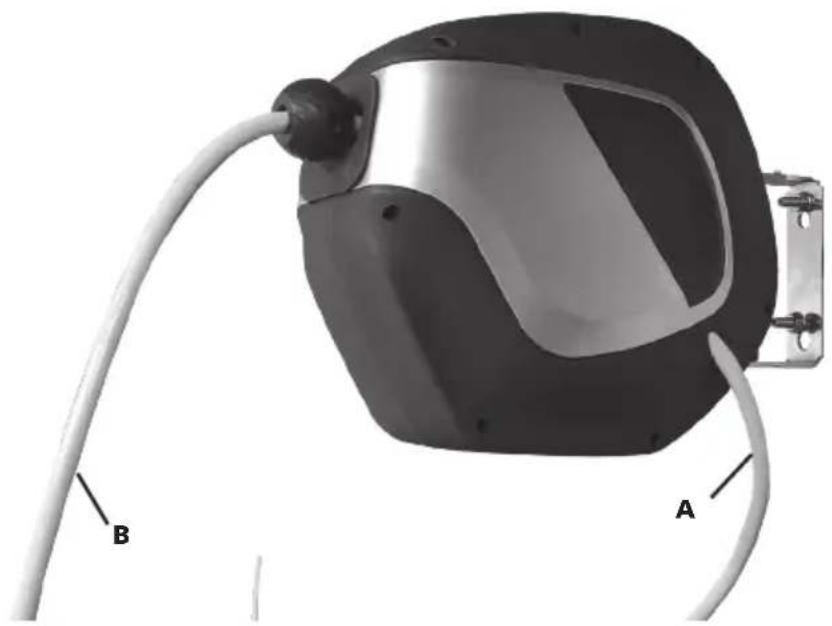

Podłączyć wąż wlotowy (A) do źródła spreżonego powietrza.

W celu odwinięcia chwycić za wąż (B) (nie za zawór) i delikatnie pociągnąć. Wewnętrzna sprężyna wywiera skierowaną przeciwnie siłę nawijającą: nie puszczać węża, gdyż grozi to nagłym i niebezpiecznym nawinięciem.

Aby nawinąć wąż, należy najpierw odwinąć krótki odcinek węża, po czym monitorować jego ruch podczas nawijania.

KONSERWACJA

Odłączyć dopływ powietrza podczas konserwacji narzędzia.

Regularnie czyścić i osuszać filtr w układzie oraz otwór wlotu powietrza do narzędzia pneumatycznego.

Smarować każde szybkozłączkę w układzie, aby zapobiec zakleszczaniu.

Codziennie spuszczać kondensat z filtra powietrza i ze spreżarki.

Aby uniknąć powstawania rdzy i minimalizować zużycie, czyścić narzędzie po każdym użyciu.

Nie używać środków czyszczących, które mogłyby uszkodzić powierzchnię węża.

Regularnie sprawdzać narzędzie pod kątem luźnych śrub / wkrętów lub części.

Tylko przeszkoleni i wykwalifikowani technicy mogą regulować lub naprawiać narzędzie.

Jeśli narzędzie jest wyposażone w tłumik, upewnić się, że działa on prawidłowo; uszkodzony tłumik należy wymienić.

Narzędzie powinno być regularnie konserwowane, aby minimalizować emisję hałasu i występujące wibracje.

Konserwować narzędzie co najmniej raz w roku.

PRZEZNACZENIE

Użytkownik lub pracodawca użytkownika powinien ocenić szczególne zastosowanie, które może być oferowane w wyniku każdego użycia.

Nigdy nie używać narzędzia w inny sposób, niż ten do jakiego zostało ono przeznaczone i objaśnione w niniejszej instrukcji.

Uszkodzenia będące konsekwencją nieprzestrzegania niniejszej instrukcji lub spowodowane nieprawidłowym użytkowaniem lub nieprawidłowymi naprawami, nigdy nie będą objęte naszą gwarancją i nie będziemy za nią odpowiadać. Zastrzegamy sobie prawo do ulepszeń technicznych bez wcześniejszego powiadomienia.

Narzędzie zostało skonstruowane w celu podłączania źródła sprężonego powietrza do narzędzia pneumatycznego. Jeśli jest używane w inny sposób, pracodawca / użytkownik musi przeprowadzić ocenę ryzyka.

MOŻLIWE USTERKI

Natychmiast wyłączyć urządzenie, w przypadku usłyszenia nietypowych dźwięków lub nagłego spadku mocy. Sprawdzić narzędzie pneumatyczne i system zasilania sprężonym powietrzem.

Narzędzie pneumatyczne

• zapchany wąż
• uszkodzony wąż i nieszczelności
• zablokowany układ nawijania/odwijania

System zasilania sprężonym powietrzem

• ciśnienie sprężarki jest niewystarczające
• regulator ciśnienia nie jest ustawiony na poziomie prawidłowego ciśnienia, odpowiedniego do używanego narzędzia.
• występuje wyciek z węża połączeniowego lub z połączeń (użyć taśmy teflonowej lub pasty uszczelniającej)
• nieszczelności w układzie pneumatycznym
• zapchany filtr lub smarownica
• wąż jest zgnieciony, przebity lub zbyt długi (utrata ciśnienia)

UTYLIZACJA

Zgodnie z obowiązującymi przepisami prawa narzędzie MUSI BYĆ USUWANE, aby nie zanieczyszczać środowiska.

Każda gwarancja jest jednoznacznie uchylona w przypadku szkód wynikających z normalnego zużycia, przeciążenia, manipulacji lub użytkowania nieodpowiedniego dla tego narzędzia. Podczas zwracania narzędzia do sprzedawcy, nie powinno być ono rozmontowane, aby gwarancja ta miała zastosowanie.

Niniejsza gwarancja obejmuje części zamienne i robociznę w okresie 12 miesięcy od daty zakupu (wymagany jest dowód zakupu, taki jak faktura lub paragon).

Każda usterka można być usunięta, przez wymianę narzędzia lub przez jej naprawę, zależnie od przypadku.

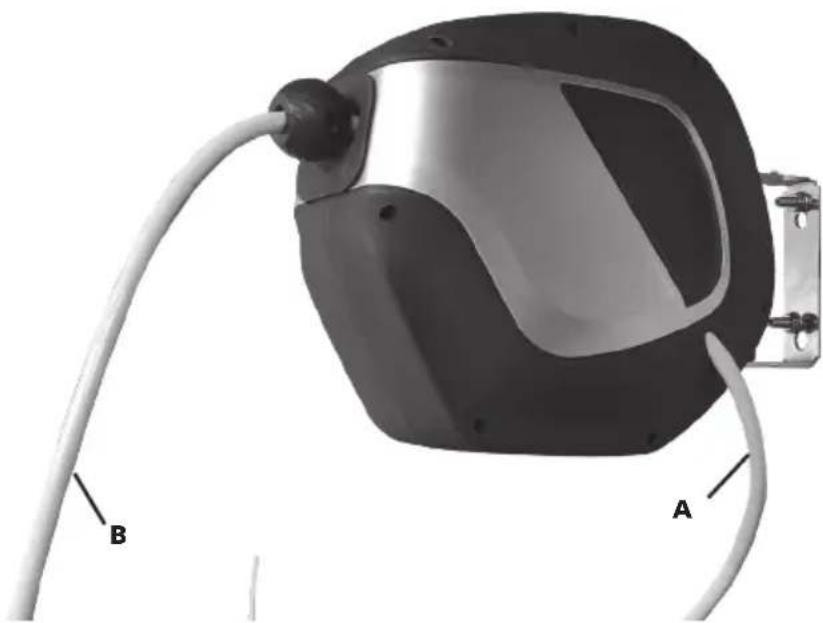

Samodejni navijalnik cevi 6/10 mm
