G-610 - Hageslange Abac - Gratis bruksanvisning og manual

BRUKSANVISNING G-610 Abac

NO Automatisk slangetrommel 6/10 mm - Instruksjoner

SE Automatisk slangvinda 6/10mm - Bruksanvisning

• Siden denne håndboken viser til internasjonale standarder, anbefaler vi å først hente inn informasjon om lokale sikkerhetsforskrifter for å sikre at de følges.
• Trykkluft er en potensielt kraftig kraftkilde, derfor bør det utvises ekstrem varsomhet ved bruk av kompressor eller tilbehørssett.
• Bruk av trykkluft krever kiennskap og etterfølgelse av gjeldende forskrifter.
• Ikke tillat bruk av uerfarent personell.Hold barn og dyr unna arbeidsområdet.
• Verktøvet skal kun brukes i et egnet ventilert miljø.

GENERELLE SIKKERHETSFORSKRIFTER

• Ikke bruk utstyret uten nødvendige sikkerhetsenheter.
• Aldri hold verktøvet etter trykkluftsslangen när du bærer det.
• Hold andre personer unna arbeidsområdet.
• Ikke sikt luftstrålen eller verktøyet i retning deg eller andre.
• Ikke ta på utstyrets bevegelige deler under bruk.
• Ikke åpne eller endre på verktøyet eller tilbehøret. Reparasjoner skal bare utføres av opplært personell.

DETTE B∅R DU GJ∅RE

• Les og forstå innholdet av denne håndboken før installasjon, bruk, reparasjon, vedlikehold og endring av verktøyets tilbehør.
• Bare kvalifiserte og opplæerte operatører skal installere, justere eller bruke verktøyet.
• Trykkluft skal bare kobles til när utstyret er stengt ned.
• For optimal ytelse bør en sikre at det brukes riktig slange- og tilkoblingsstørrelse.
• Før verktøyet startes opp, skal det sjekkes at det ikke er skade på tilkoblingen og trykkluftslangen.
• Før slangen kobles til verktøyet skal det sjekkes at både slangen og hurtigkopleren er ren. Dette gjøres ved å la luften strømme fritt giennom slangen og hurtigkopleren.
• Velg og erstatt det aktive tilbehøret i henhold til instruksionene i håndboken for å unngå unødvendig støy.
• Bruk tilbehør som er egnet for bruksområdet og samsvarer med enheten, og koble dem til skikkelig. Kontroller at de brukes etter instruksionene og at de er riktig installert.
• Kontroller slitasiestatusen på verktøvet og tilbehøret før hver bruk. Erstatt dem hvis nødvendig.
• Koble fra lufttrykk-tilkoblingen ved utskiftning av verktøy, vedlikeholdsoperasjoner og etter ferdig arbeid.
• Bare koble fra verktøyet när det IKKE er trykk i slangen for å unngå ukontrollert bevegelse.
• Hold arbeidsområdet ryddig.
  • Pass på at verktøvet har stoppet helt opp før du legger det på bakken
• Oppbevar trykkluftverktøyet på et rent og tørt sted
• Arbeidsstasjonen må alltid holdes stödig.
• Hold godt fast i arbeidsstvkket med en klemme eller festeverktøy.
• Bare bruk verktøyet på dets tiltenkte bruksområder. Produsenten tar ikke ansvar for skader som oppstår som

NO

følge av manglende etterfølgelse av sikkerhetsforskrifter eller feilaktig bruk av verktøyet.

• Bare bruk tilbehør som er tilpasset verktøyet som brukes.
• Kvaliteten på trykkluften må være bra, med andre ord ren og tørr, som best sikres ved bruk av et luftfilter. Vi anbefaler å bruke en komplett FRL-enhet (filter, regulator, smøreapparat). Smøreren må justeres til omtrent 3 til 6 små dråper i minuttet. Luftslangen mellom smøreren og verktøyet må aldri overskride en lengde på 6 til 8 meter.

FÖRSIKTIGHET:

Tilkoble bare verktøy eller tilbehør som virker med et trykk som er høyere enn forsyningstrykket.

Unngå å krølle, tråkke på eller trykke sammen slangen med tunge og skarpe gjenstander.

Hvis det oppstår lekkasje, stans forsyningstrykket umiddelbart og kontakt produsenten.

Bruk såpe og vann for å kontrollere for luftlekkasje.

Stans forsyningstrykket umiddelbart hvis trommelens viklingssystem svikter.

Ikke slipp slangen brått mens den vikles ut eller inn.

Mekanismen operer under spenn og hvis du slipper slangen kan det føre til at systemet snurrer ukontrollert rundt, og dette kan føre til personskade.

TILBEH∅R

Bare bruk tilbehør og forbruksvarer som er utformet for bruk av dette verktøyet.

Velg det beste tilgjengelige innsatte/monterte tilbehøret/forbruksvarene for lavest mulig støynivå og vibrasjon. Bytt dem ut hvis støy- og/eller vibrasjonsnivået øker.

Pass på at det innsatte/monterte verktøyet/tilbehøret holdes skikkelig av låsesplinten og at låsesplinten er i god stand. Aldri bruk verktøyet uten en låsesplint da dette kan føre til høyhastighetsprosjektiler.

Bare bruk skarpe meisler, ettersom sløve meisler krever ekstra trykk og kan knekke.

Aldri kjøl ned et varmt verktøy/tilbehør da dette kan påvirke hardheten og føre til farlige situasjoner.

Bruk det innsatte/monterte tilbehøret/verktøyet i henhold til produsentens spesifikasjoner.

BRUKE ET LUFTTRYKKVERKT∅Y

IKKE bruk verktøyet for fri hånd; det skal alltid være i kontakt med arbeidsoverflaten. Brudd på dette kan føre til svikt på låsesplint, sylinder eller kabinettet, som igjen kan resultere i personskade på operatøren og vil ugyldiggjøre garantien.

Hvis en meisel løsner på grunn av låsesplinten under bruk, må du stoppe verktøyet umiddelbart og remontere meiselen.

NO

Før du begynner å bruke verktøyet må du påse at du er kjent med arbeidsplassen og omgivelsene.

Alltid følg sikkerhetsforskriftene for arbeidsområdet du jobber i.

Hold alltid godt fast i verktøyet med begge hender.

Under bruk av verktøyet kan operatøren bli utsatt for farer som knusing, slag, hete, vibrasjoner, kutt, skrubbing, osv.: Bruk egnede hansker.

Folk som bruker verktøyet må kunne håndtere størrelsen, vekten og kraften til verktøyet.

Vær alltid forberedt på normale/unormale bevegelser/krefter som verktøyet generer.

Hold kroppen i balanse, plasser bena godt på bakken.

Hvis lufttilførselen forstyrres, slipp spaken/utløseren.

Når du bruker et elektroverktøy kan du oppleve ubehag i hender, armer, skuldre, nakke og andre deler av kroppen.

Hvis du oppdager symptomer som vedvarende eller tilbakevendende ubehag, smerte, banking, verking, kribling, følelsesløshet, brennende følelse eller stivhet: Ikke ignorer disse faresignalene. Stopp å bruke verktøyet, snakk med arbeidsgiveren din og konsulter med kvalifisert helsepersonell.

BRUKE AUTOMATISKE SLANGETROMMEL 6/10 mm

Velg riktig plassering for montering av verktøyet. Verktøyet kan monteres i taket, på veggen eller på gulvet.

Sett inn to skruebolter på overflaten der verktöyet skal monteres, og fest verktöyet med muttere og skiver.

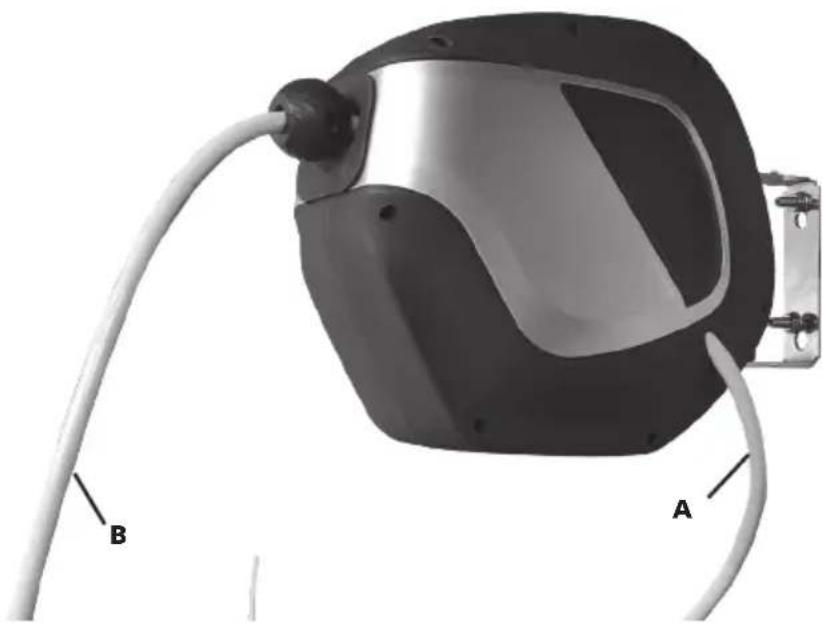

Koble til inntaksslangen (A) til trykkluftforsyningen.

For å vikle ut verktøyet, ta tak i slangen (B) (ikke ventilen) og dra forsiktig. Den innebygde fjæren vil sørge for motsatt viklingskraft: ikke slipp slangen, da dette kan føre til en brå og ukontrollert vikling.

For å vikle inn slangen må du først vikle den ut et lite stykke, og deretter hjelpe til med å lede slangen i riktige retninger mens den vikles inn.

VEDLIKEHOLD

Koble fra luftforsyningen under vedlikehold av verktøyet.

Rengjør og tørk filteret i systemet og lufttrykkverktøyets luftinntak regelmessig.

Smør hurtigskillekoplinger på systemet slik at det ikke kiler seg fast.

Drener vekk kondensen fra luftfilteret og kompressoren på daglig basis.

For å unngå rustdannelse og begrense slitasjen, bør du rengjøre verktøyet hver gang du har brukt det.

Ikke bruk rengjøringsmidler som kan skade slangens overflate.

Kontroller verktøyet regelmessig etter løse bolter/skruer eller deler.

Bare opplærte og kvalifiserte fagpersoner kan justere eller reparere verktøyet.

Verktøyet skal vedlikeholdes regelmessig for å minimere utslippet av støy og vibrasjoner som oppstår.

Vedlikehold verktöyet minst én gang i året.

TILTENKT BRUK

Brukeren eller brukerens arbeidsgiver skal vurdere den bestemte bruken som kan være til stede som følge av hver bruk.

Aldri bruk verktøyet for andre bruksområder enn det er tiltenkt for, og som beskrevet i denne håndboken.

Skader som en konsekvens av å ikke følge denne håndboken, eller som forårsaket av feilaktig bruk eller reparasjoner, vil aldri dekkes av garantien vår og vi påtar oss intet ansvar for det. Vi forbeholder oss retten om tekniske forbedringer, uten forvarsel.

Dette verktøyet er utviklet for å være tilkoblet trykkluftforsyningen til et pneumatisk verktøy. Ved bruk på andre områder må en risikovurdering tas av arbeidsgiver/bruker.

MULIGE FEIL

Steng umiddelbart ned utstyret hvis du hører uvanlige lyder, eller hvis kraften plutselig faller. Kontroller trykkluftverktøyet og tilførselssystemet for trykkluften.

Trykkluftverktøy

• slangen er tilstoppet
• slangen er skadet og det er luftlekkasjer
• viklingssystemet har satt seg fast

Tilførselssystem for trykkluft

• kompressortrykk er utilstrekkelig
  – trykkregulator er ikke satt til riktig trykknivå for verktøyet som brukes.
• Det er en lekkasje fra tilkoblingsslangen eller tilkoblingene (tett igjen med teflontape eller fugemasse)
  – lekkasjer i trykkluftsystemet
• filter eller smøreapparat er tett
  – slangen er skvist, punktert eller for lang (trykktap)

AVHENDING

Verktøyet MÅ AVFALLSHÄNDTERES på en måte som ikke skader miljøet og som er i samsvar med gjeldende regelverk.

Garantier blir uttrykkelig opphevet dersom skader oppstår fra slitasje, overbelastning, håndtering eller uegnet bruk av verktøyet. Denne garantien gjelder ikke hvis verktøyet demonteres när det leveres til forhandleren.

Denne garantien gjelder utbyttede deler og arbeid i en 12-månedersperiode etter kjøpsdato (et bevis på kjøp som en faktura eller kvittering er nødvendig).

Defekter kan fjernes ved å erstatte verktøyet eller reparere det som nødvendig.

Automatisk slangvinda 6/10mm
