BRUKSANVISNING HW-Q64C SAMSUNG

TILL KVALIFICERAD PERSONAL. I tabellen nedan förklaras de symboler som kan nnas på din Samsung-produkt.

RISK FÖR ELEKTRISK STÖT, ÖPPNA INTEDen här symbolen visar att det är hög spänning på insidan. Det är farligt att komma i kontakt med produktens insida.Den här symbolen indikerar att det nns viktig dokumentation som medföljer produkten angående dess funktion och underhåll.Klass II-produkt: Den här symbolen indikerar att produkten inte kräver en säkerhetsanslutning till jord.Om den här symbolen inte nns på en produkt som har strömsladd MÅSTE produkten vara ordentligt ansluten till skyddsjordning (jordad). Växelström: Den här symbolen indikerar att den angivna spänningen som är markerad med symbolen är växelström.Likström: Den här symbolen indikerar att den angivna spänningen som är markerad med symbolen är likström.Var försiktig och läs anvisningarna för användning: Den här symbolen instruerar användare att läsa bruksanvisningen för att få ytterligare säkerhetsrelaterad information. VARNING

• Utsätt inte enheten för regn eller fukt, eftersom det kan orsaka eldsvåda eller elstötar.

• Den här enheten ska alltid anslutas till ett växelströmsuttag med en jordad kontakt.

• Eftersom kontakten ska dras ur uttaget när enheten ska kopplas bort från huvudström, ska strömkontakten vara lättåtkomlig.

• Utsätt inte den här apparaten för droppar eller skvätt. Ställ inga föremål fyllda med vätskor, exempelvis vaser, på apparaten.

• Om du vill slå av apparaten helt måste du dra ur strömkontakten ur vägguttaget. Följaktligen måste strömkontakten alltid vara lätt att komma åt.SWE - 3 SÄKERHETSANVISNINGAR

1. Säkerställ att strömförsörjningen (AC) i ditt

hem uppfyller de strömkrav som står på klistermärket på produktens undersida. Installera produkten horisontellt på ett lämpligt underlag (möbel) med tillräckligt ventilationsutrymme runt om 7-10 cm. Kontrollera att ventilationsöppningarna inte är täckta. Placera inte enheten på högtalare eller annan utrustning där den kan bli varm. Enheten är utformad för kontinuerlig användning. För att helt stänga av enheten ska du koppla från den från vägguttaget. Koppla ur enheten om du har tänkt lämna den oanvänd under en längre tid.

2. Vid åskväder ska enheten omedelbart

kopplas ur vägguttaget. Blixtnedslag kan skada enheten.

3. Utsätt inte enheten för direkt sol eller andra

värmekällor. Detta kan leda till överhettning och felfunktion för enheten.

4. Skydda enheten från fukt (exempelvis vaser

med vatten) och överdriven hetta (exempelvis öppen spis), eller utrustning som alstrar starka magnetiska eller elektriska fält. Koppla ur strömkabeln från strömkällan om enheten inte fungerar korrekt. Produkten är inte avsedd för industriell användning. Den här produkten är endast avsedd för hemmabruk. Det kan uppstå kondens om produkten eller skivan har förvarats i låga temperaturer. Om produkten transporteras under vintern ska du vänta cirka 2 timmar innan du använder enheten, för att den ska uppnå rumstemperatur.

5. Batterierna som används med den här

produkten innehåller kemikalier som är skadliga för miljön. Släng inte batterierna i hushållssoporna. Kasta inte batterierna i eld. Batterierna får inte kortslutas, tas isär eller överhettas. VAR FÖRSIKTIG : Risk för explosion om batteriet byts på fel sätt. Byt bara mot samma eller liknande typ.SWE - 4

INNEHÅLLSFÖRTECKNING

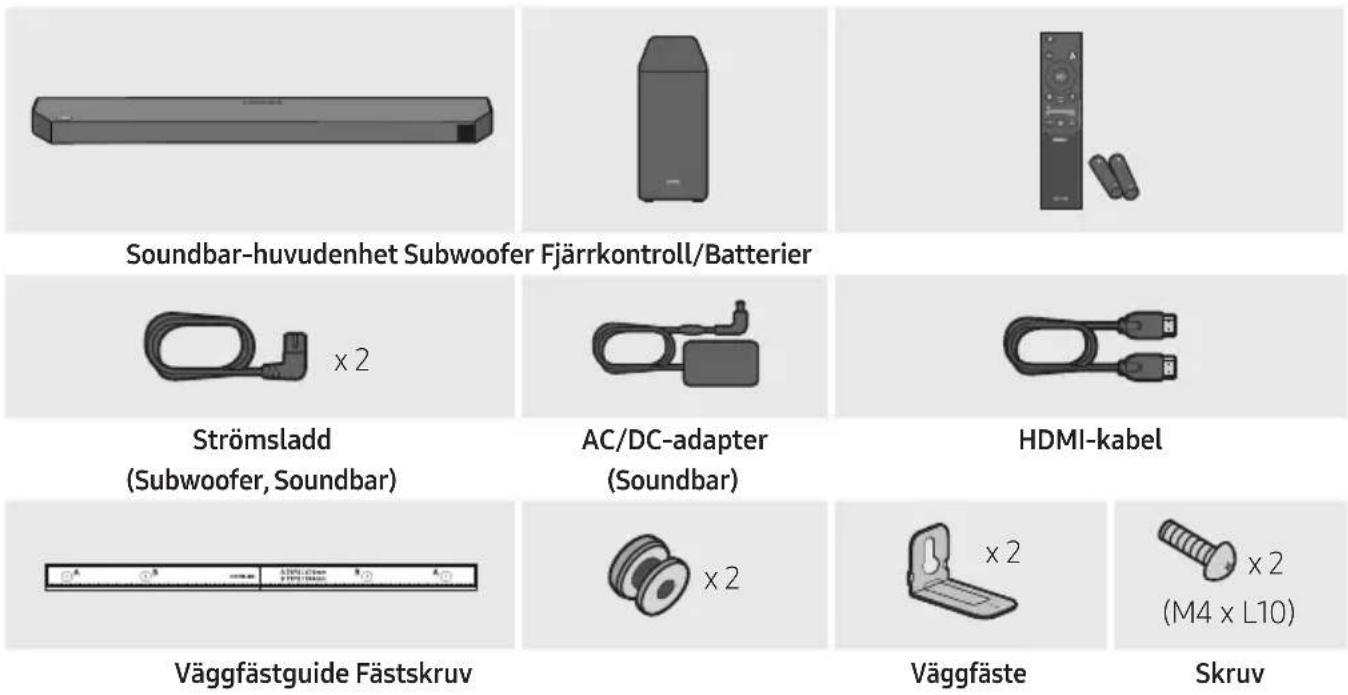

01 Kontrollera komponenterna 6 02 Produktöversikt 7 Frontpanel/översidespanel på Soundbar ------------------------- 7 Bottenpanelen på Soundbar ------------------------- 8 03 Använda fjärrkontrollen 9 Sätt i batterierna innan du använder fjärrkontrollen (AAA-batterier × 2) ------------------------- 9 Använda fjärrkontrollen

Använda de dolda knapparna (knappar med mer än en funktion)

Uteffektspecikationer för de olika ljudeffektslägena

Styra volymen för Soundbar med en tv-fjärrkontroll ------------------------- 14 04 Ansluta Soundbar 15 Ansluta ström

05 Ansluta till en TV 19 Metod 1. Ansluta med HDMI

Metod 2. Ansluta med en optisk kabel

06 Ansluta en extern enhet 25 Metod 1. Ansluta med en HDMI-kabel (med funktion för Dolby Atmos®-avkodning och -uppspelning)

Metod 2. Ansluta med en optisk kabel

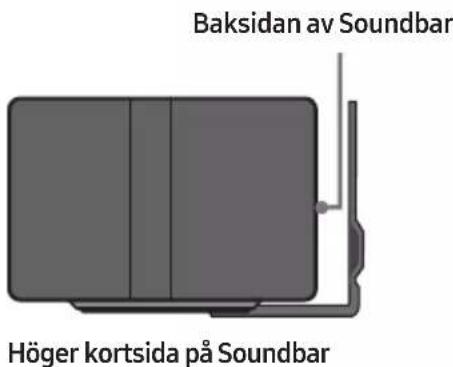

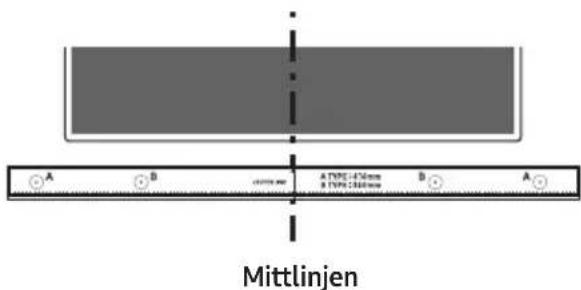

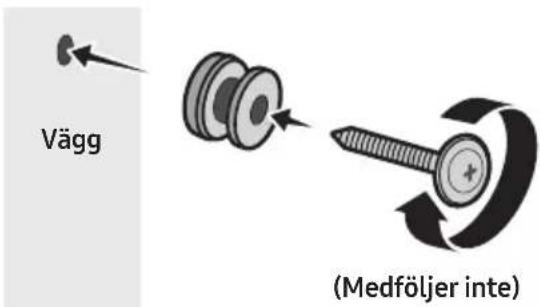

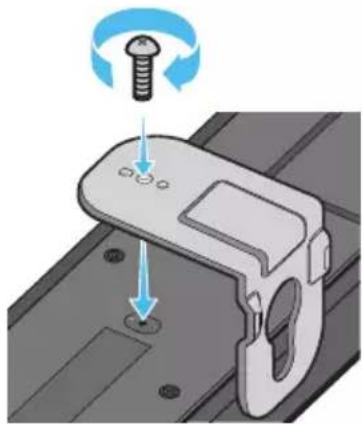

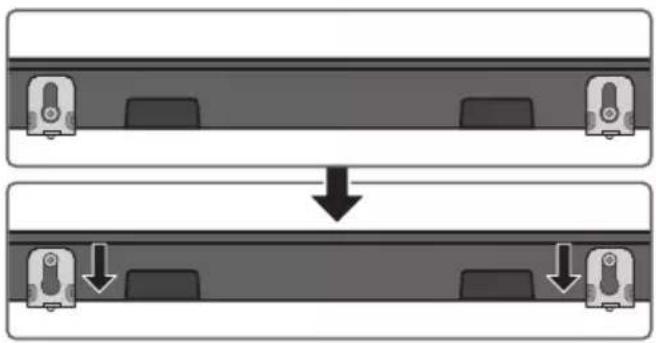

09 Installera väggfästet 33 Försiktighetsåtgärder vid installation

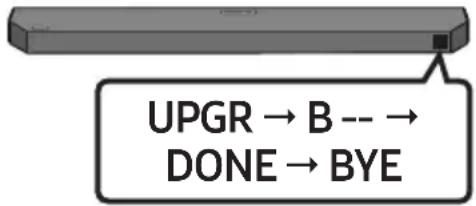

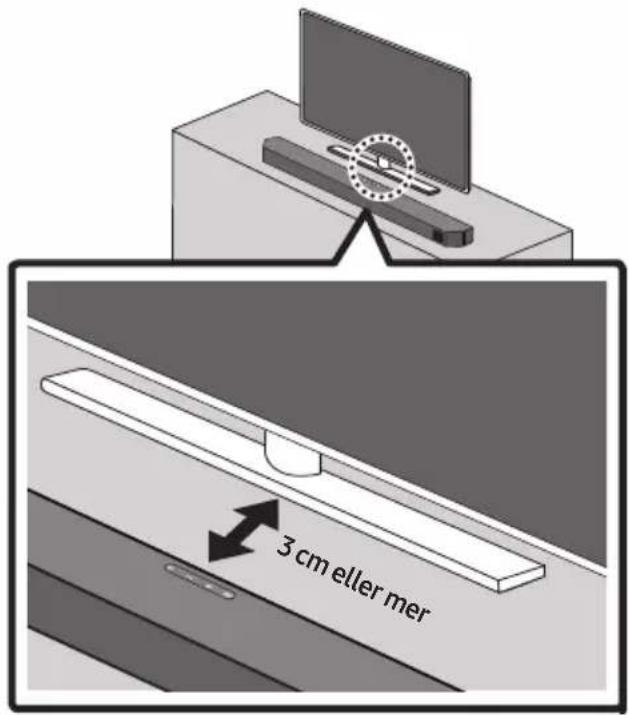

10 Installera soundbar framför TV:n 35 11 Program-uppdatering 36 USB-uppdatering

• För strömförsörjning och strömförbrukning, se etiketten på produkten. (Etikett: Soundbar- huvudenhetens undersida)

• Kontakta något av Samsungs servicecenter eller Samsungs kundsupport om du vill köpa tillbehör eller tillvalskablar.

• Mer information om väggfästet nns på sidan 33.

• Konstruktion och specikationer kan ändras utan föregående meddelande.

• Utseendet hos tillbehören kan variera något från illustrationerna ovan.SWE - 7

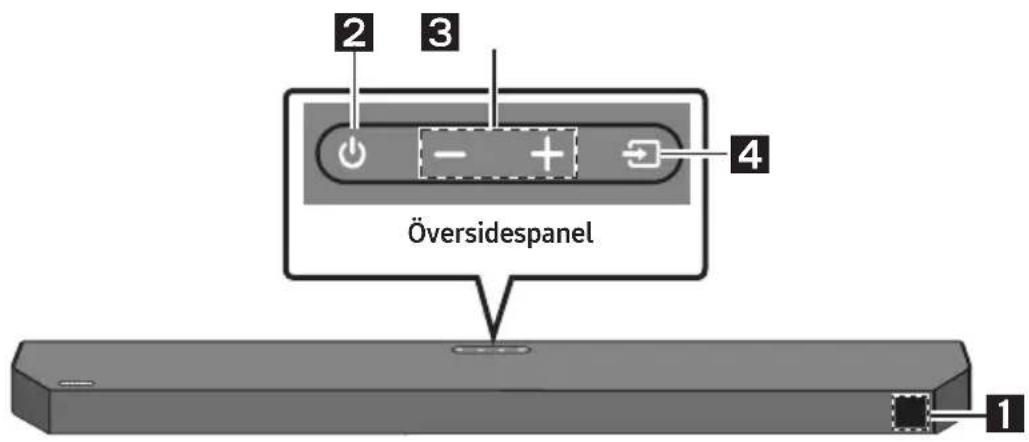

Skärm Visar produktens status och aktuella läge.

Knappen (Ström) Slår på och av strömmen.

• Auto Power Down-funktionen Enheten stängs av automatiskt i följande situationer. – D.IN-/HDMI-/BT-/USB-läget: Om det inte förekommer någon ljudsignal inom 18 minuter.

• När volymnivån justeras visas den på framsidesdisplayen på Soundbar.

Knappen (Källa) Väljer ingångsläge för källa. Ingångsläge Skärm Optiska D.IN eARC/ARC (HDMI OUT)

• D.IN TV eARC (Autokonvertering) D.IN TV ARC (Autokonvertering) HDMI HDMI BLUETOOTH-läge BT USB-läge USB

• Om du vill aktivera läget ”BT PAIRING”, ändrar du källan till ”BT” och håller sedan knappen (Källa) intryckt längre än 5 sekunder.

• Läget ”*” stöds när funktionen eARC i TV:ns inställningar är på.

• När du kopplar in nätsladden fungerar strömbrytaren i 4 till 6 sekunder.SWE - 8

• När du slår på strömmen till enheten tar det 4 till 5 sekunder innan den kan reproducera ljud.

• Om du hör ljud från både TV:n och Soundbar kan du gå till menyn Inställn. för TV-ljudet och ändra TV-högtalaren till Extern högtalare. Bottenpanelen på Soundbar HDMIHDMI TO TV(eARC/ARC) DIGITAL AUDIO IN (OPTICAL) USB (5V 0.5A) DC 24V HDMI HDMI TO TV(eARC/ARC)DIGITAL AUDIO IN (OPTICAL)USB (5V 0.5A)DC 24V HDMI HDMI TO TV(eARC/ARC)DIGITAL AUDIO IN (OPTICAL)

USB (5V 0.5A) Anslut en USB-enhet här om du vill spela upp musikler som nns sparade på USB-enheten via Soundbar. (Se sidan 27.)

DC 24V (Strömförsörjning in) Anslut AC/DC-strömadaptern. (Se sidan 15.)

HDMI Ingång för digitala video- och ljudsignaler samtidigt med en HDMI-kabel. Anslut till HDMI-utgången på en extern enhet. (Se sidan 25.)

DIGITAL AUDIO IN (OPTICAL) Anslut till den digitala (optiska) utgången på en extern enhet. (Se sidan 26.)

• När du drar ur strömkabeln till AC/DC-nätadaptern från ett vägguttag ska du dra i kontaktdelen. Dra inte i kabeln.

• Anslut inte den här enheten eller andra komponenter till ett växelströmsuttag förrän alla anslutningar mellan komponenterna är klara.SWE - 9

03 ANVÄNDA FJÄRRKONTROLLEN

Sätt i batterierna innan du använder fjärrkontrollen (AAA-batterier × 2) Skjut bakstycket i pilens riktning tills det har avlägsnats helt. Sätt i 2 AAA-batterier (1,5 V) vända så att polariteten är korrekt. Skjut fast bakstycket igen. Använda fjärrkontrollen SOUND MODE WOOFERTONE CONTROL CH LEVEL

SOUNDMODEWOOFERTONE CONTROL CH LEVEL Ström Slår på och av Soundbar.

SOUNDMODEWOOFERTONE CONTROL CH LEVEL Källa Tryck för att välja en källa som är ansluten till Soundbar.

SOUNDMODEWOOFERTONE CONTROL CH LEVEL Tyst Tryck på knappen (Tyst) för att stänga av ljudet. Tryck på den igen för att slå på ljudet.

• Tyst Tryck på knappen Volym för att stänga av ljudet. Tryck på den igen för att slå på ljudet.SWE - 10

SOUND MODE WOOFER TONE CONTROL CH LEVEL CH LEVEL Om du trycker på knappen kan du justera volymen för varje högtalare.

• Tryck på knappen för att välja CENTER LEVEL och justera sedan volymen mellan -6 och 6 genom att använda knapparna Upp/Ned.

• Inställningen REAR LEVEL stöds när de bakre högtalarna (som säljs separat) är anslutna. Använd knapparna Upp/Ned för att justera volymen för REAR LEVEL mellan −6 och 6.

SOUND MODE WOOFER TONE CONTROL CH LEVEL Ljudkontroll Om du trycker på knappen kan du ange ljudfunktionen. De önskade inställningarna kan justeras med knapparna Upp/Ned. VOICE ENHANCE ON/OFF NIGHT MODE ON/OFF SYNC VIRTUAL ON/OFF

– VOICE ENHANCE ON/OFF

Det här läget gör det enklare att höra dialog i lmer och TV-program.

Läget är optimerat för tittande på kvällen. Inställningarna är sådana att ljudet sänks men dialogen ändå hörs tydligt. – SYNC Om video på tv:n och ljud från Soundbar inte är synkroniserade trycker du på knappen (Ljudkontroll) för att välja SYNC och anger sedan ljudfördröjningen till 0~300millisekunder med knapparna Upp/Ned. (Inte tillgängligt i lägena ”USB” eller ”BT”.)

• Ljudfunktionen VOICE ENHANCE, NIGHT MODE och VIRTUAL kan slås ON/OFF med knappen Upp/Ned. (Funktionen VIRTUAL är inte tillgänglig i läget ”USB” eller ”BT”.)

• Tryck ned knappen (Ljudkontroll) i 5 sekunder för att justera ljudet för varje frekvensband. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz, och 10 kHz kan väljas med knapparna Vänster/Höger och justeras till en inställning mellan -6 och +6 med knapparna Upp/Ned. (Se till att ljudläget är inställt på ”STANDARD”.)

SOUND MODE WOOFER TONE CONTROL CH LEVEL Bluetooth PAIR Växla Soundbar till Bluetooth-parkopplingsläge. Tryck på knappen PAIR och vänta på att skärmen ”BT PAIRING” visas för att ansluta till en ny Bluetooth-enhet.

Uppspelning/ Paus VOL WOOFER SOUNDMODEPAIR Du kan också spela upp/pausa musik genom att trycka på knappen.SWE - 11

VOL WOOFER SOUNDMODEPAIR Upp/Ned/ Vänster/ Höger Tryck på de angivna områdena för att välja Upp/Ned/Vänster/ Höger. Tryck på knappen Upp/Ned/Vänster/Höger för att välja eller ange funktioner.

• Upprepa Om du vill använda Upprepa-funktionen i ”USB”-läge trycker du på knappen Upp.

• Hoppa över musik Tryck på knappen Höger för att välja nästa musikl. Tryck på knappen Vänster för att välja föregående musikl.

• ID SET Håll knappen Upp intryckt i 5 sekunder för att slutföra ID SET (när du ansluter till en trådlös subwoofer eller trådlösa bakre högtalare).

SOUND MODE WOOFER TONE CONTROL CH LEVEL Info Tryck för att visa information om den aktiva funktionen eller den tillgängliga kodeken.

SOUND MODE WOOFER TONE CONTROL CH LEVEL SOUND MODE Om du trycker på knappen kan du välja önskat ljudläge. SURROUND SOUND GAME ADAPTIVE SOUND DTS VIRTUAL:X STANDARD – SURROUND SOUND Ger en bredare ljudbild än standard. – GAME Ger stereoljud så du kan fördjupa dig i händelseförloppet när du spelar. – ADAPTIVE SOUND Analyserar innehållet i realtid och ger automatiskt den optimala ljudbilden baserat på innehållets egenskaper.

Fängslande 3D-ljud från allt innehåll. – STANDARD Matar ut det ursprungliga ljudet.

• DRC (Dynamic Range Control) Gör att du kan använda dynamisk omfångskontroll för Dolby Digital-ljudspår. Tryck och håll ned knappen SOUND MODE i mer än 5 sekunder när Soundbar är avstängd om du vill slå på eller stänga av DRC-funktionen (Dynamic Range Control). När DRC är på sänks högt ljud. (Ljudet kan låta förvrängt.)

• Bluetooth Power Den här funktionen slår automatiskt på Soundbar när en begäran om anslutning från en tidigare ansluten TV eller Bluetooth-enhet tas emot. Inställningen är påslagen som standard. – Tryck på och håll ned knappen SOUND MODE i mer än 5 sekunder för att slå av Bluetooth-funktionen.SWE - 12

SOUND MODE WOOFER TONE CONTROL CH LEVEL NIVÅ WOOFER (BAS) CH LEVEL TONE CONTROL WOOFER SOUND MODE CH LEVEL TONE CONTROL WOOFER SOUND MODE CH LEVEL TONE CONTROL WOOFERSOUND MODE CH LEVEL TONE CONTROL WOOFERSOUND MODE Tryck knappen uppåt eller nedåt för att justera nivån för woofer (bas) till -12 eller mellan -6 och +6. Ställ in ljudnivån för woofer (bas) till 0 (Standard) genom att trycka på knappen.

SOUND MODE WOOFER TONE CONTROL CH LEVEL TONE CONTROL Om du trycker på knappen kan du justera volymen för diskanten eller basen.

• Tryck på knappen för att välja TREBLE eller BASS och justera sedan volymen mellan -6 och 6 genom att använda knapparna Upp/Ned. När basnivån ändras så ändras även nivån för woofern på motsvarande sätt. Använda de dolda knapparna (knappar med mer än en funktion) Dold knapp Sida Knapp på fjärrkontrollen Funktion WOOFER (Upp) TV: ns fjärrkontroll På/Av (standby) Sidan 14 Vänster TV-autoanslutning på/av (BT redo) Sidan 24 Upp ID SET Sidan 11 (Ljudkontroll) 7 bands EQ Sidan 10 SOUND MODE DRC ON/OFF (standby) Sidan 11 Bluetooth Power Sidan 11SWE - 13 Uteffektspecikationerfördeolikaljudeffektslägena Effekt Ineffekt Uteffekt Endast med subwoofer Med subwoofer och trådlösa bakre högtalare SOUND MODE Surround VOL WOOFER SOUND MODE Bluetooth POWER SURROUND SOUND

• Samsungs trådlösa bakre högtalare kan köpas separat. Om du vill köpa högtalare kontaktar du återförsäljaren du köpte Soundbar från.

• När ingångskällan är Dolby Atmos®, ger en installation med endast subwoofer 3.1-kanalsljud, medan installationen med subwoofer och trådlösa bakre högtalare ger 5.1-kanalsljud.

• De bakre högtalarna levererar inget 2-kanaligt ljud när läget STANDARD används. Om du vill aktivera ljud för de bakre högtalarna ska du ändra effektläget till SURROUND SOUND.SWE - 14 Styra volymen för Soundbar med en tv-fjärrkontroll Styr volymen för Soundbar med fjärrkontrollen till tv:n.

• Den här funktionen kan endast användas med infraröda fjärrkontroller. Bluetooth- fjärrkontroller (fjärrkontroller som kräver parkoppling) stöds inte.

• Ställ in tv-högtalaren på Extern högtalare för att använda denna funktion.

• Tillverkare som stöder denna funktion: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

1. Stäng av Soundbar.

2. Håll knappen WOOFER intryckt i 5 sekunder.

Varje gång du trycker knappen WOOFER uppåt och håller den intryckt i 5 sekunder växlar läget i följande ordning: ”OFF-TV REMOTE” (Standardläge), ”SAMSUNG-TV REMOTE”, ”ALL-TV REMOTE”. Knapp på fjärrkontrollen Skärm Status SOUND MODE WOOFER CH LEVEL TONE CONTROL 5 Sec OFF-TV REMOTE (Standardläge) Inaktivera tv-fjärrkontrollen. SOUND MODE WOOFER CH LEVEL TONE CONTROL 5 Sec SAMSUNG-TV REMOTE Aktivera IR-fjärrkontrollen till en Samsung-tv. SOUND MODE WOOFER CH LEVEL TONE CONTROL 5 Sec ALL-TV REMOTE Aktivera IR-fjärrkontrollen till en tv från tredje part.SWE - 15 04 ANSLUTA SOUNDBAR Ansluta ström Använd kablarna för att ansluta subwoofern och Soundbar till ett eluttag i följande ordning:

• För strömförsörjning och strömförbrukning, se etiketten på produkten. (Etikett: Soundbar- huvudenhetens undersida)

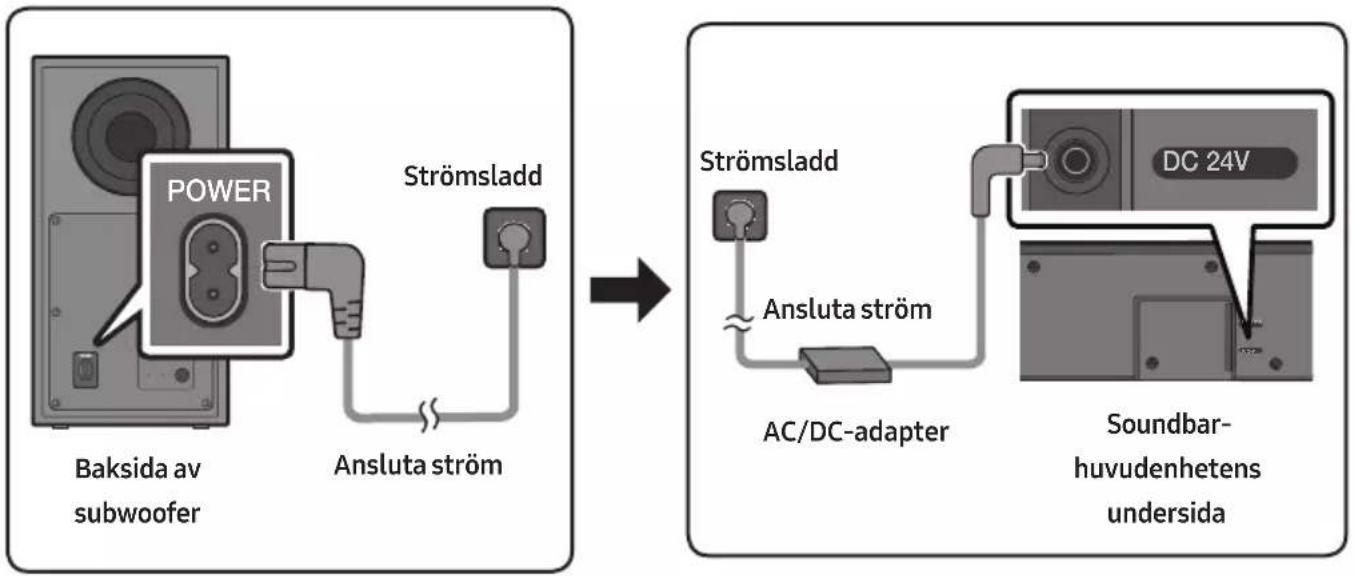

1. Anslut nätsladden till subwoofern.

2. Anslut nätsladden till nätadaptern. Anslut nätadaptern (med nätsladden) till Soundbar.

3. Anslut strömmen till Soundbar och subwoofern.

• Anslut subwoofern först till nätspänning. Subwoofern ansluts automatiskt när du slår på Soundbar. POWER Baksida av subwooferStrömsladdAnsluta ström USB (5V 0.5A) DC 24V DC 24V Soundbar-huvudenhetens undersidaAC/DC-adapterStrömsladdAnsluta ström
• Se till att AC/DC-adaptern ligger platt på bordet eller golvet. Om du placerar AC/DC-adaptern så att den hänger med kontakten för elsladden uppåt, kan vatten och andra främmande substanser tränga in i adaptern och göra att den inte fungerar.

• Om du kopplar från och återansluter nätsladden medan produkten är på, slås Soundbar på automatiskt.SWE - 16 Ansluta subwoofern manuellt om automatisk anslutning misslyckas Innan du utför proceduren för manuell anslutning nedan:

• Kontrollera att strömkablarna för Soundbar och subwoofern är korrekt anslutna.

• Se till att Soundbar är på.

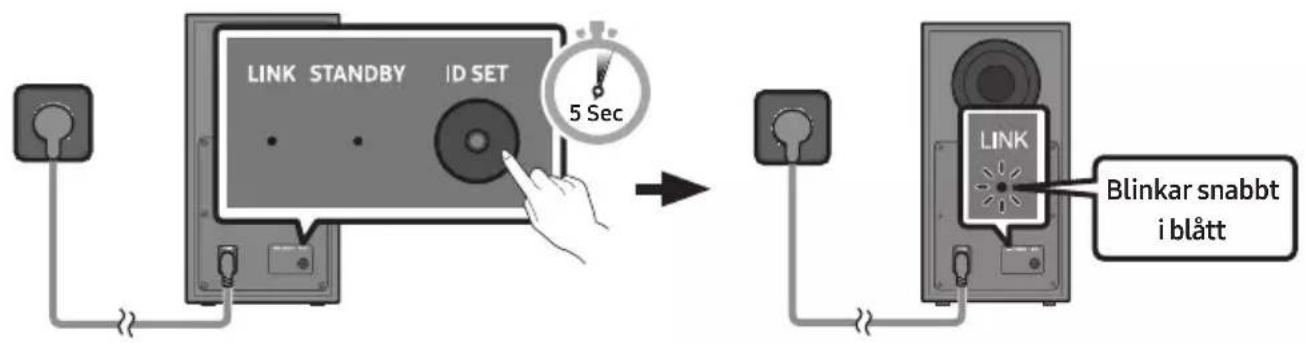

1. Håll ID SET på baksidan av subwoofern intryckt i minst 5 sekunder.

• Den röda indikatorlampan på baksidan av subwoofern släcks och den blå indikatorlampan börjar blinka. Blinkar snabbt i blått 5 Sec Baksida av subwoofer Baksida av subwoofer

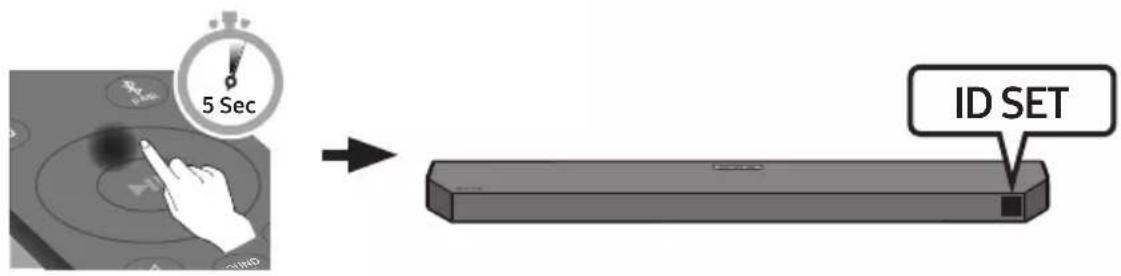

2. Håll knappen Upp på fjärrkontrollen intryckt i minst 5 sekunder.

• Meddelandet ID SET visas på Soundbars display ett kort tag och försvinner sedan.

• Soundbar slås på automatiskt när ID SET är klar. SOUNDMODE PAIR5 Sec ID SET

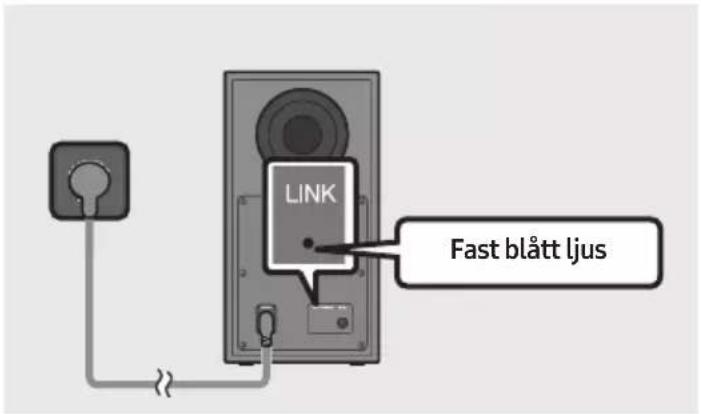

3. Kontrollera om lysdioden LINK lyser med ett fast blått ljus (anslutningen upprättad).

Fast blått ljus Lysdioden LINK slutar blinka och lyser med ett fast blått ljus när anslutningen har upprättats mellan Soundbar och den trådlösa subwoofern.SWE - 17 LED-indikatorlampor på baksidan av subwoofern LED Status Beskrivning Lösning Blå

Blinkar Återställer anslutningen Kontrollera om strömkabeln som är ansluten till huvudenheten för Soundbar är korrekt ansluten eller vänta ca 5 minuter. Om blinkandet fortsätter provar du med att ansluta subwoofern manuellt. Se sidan 16. Röd

Standby (när Soundbar- huvudenheten är avstängd) Kontrollera att strömkabeln till Soundbar-huvudenheten är korrekt ansluten. Anslutningen misslyckades Anslut igen. Se anvisningarna för manuell anslutning på sidan 16. Röd och blå Blinkar Felfunktion Se kontaktinformationen till Samsung Service Center i handboken. OBS!

• Innan du yttar eller installerar den här produkten ska du se till att stänga av den och dra ur strömkabeln.

• Om huvudenheten är avstängd går den trådlösa subwoofern in i standbyläge och lysdioden STANDBY på baksidan blir röd efter att ha blinkat blått era gånger.

• Om du använder en enhet som använder samma frekvens som Soundbar i närheten av Soundbar, kan störningar orsaka vissa ljudavbrott.

• Det maximala överföringsavståndet för den trådlösa signalen hos huvudenheten är ca 10 m, men kan variera beroende på användningsmiljö. Om det nns en vägg i armerad betong eller metall mellan huvudenheten och den trådlösa subwoofern, kan det hända att systemet inte fungerar alls eftersom den trådlösa signalen inte kan gå genom metall.SWE - 18

• De trådlösa mottagarantennerna är inbyggda i den trådlösa subwoofern. Skydda enheterna mot vatten och fukt.

• För bästa möjliga ljudupplevelse bör du se till att området runt den trådlösa subwoofern och de trådlösa bakre högtalarna (säljs separat) hålls fritt från hinder. Ansluta Samsungs trådlösa bakre högtalare till din Soundbar Utöka till helt trådlöst surroundljud genom att ansluta trådlösa bakre högtalare (SWA-9200S – säljs separat) från Samsung till din Soundbar. Detaljerad information om anslutningar nns i användarhandboken för Samsungs trådlösa bakre högtalare.SWE - 19

• När både HDMI-kabeln och den optiska kabeln är anslutna tas HDMI-signalen emot först.

• Se till att ansluta terminalerna som märks med ARC eller eARC när du ansluter HDMI-kabeln mellan tv:n och Soundbar. Annars kanske inte tv-ljudet matas ut.
• Den rekommenderade kabeln är en High-Speed HDMI Cable with Ethernet.

• När du ansluter en TV som stöder eARC-funktionen visas ”TV eARC” på displayen och ljudet hörs.
• Dolby Atmos® stöds av funktionen ARC/eARC.Kontrollera (ARC) eller (eARC) vid HDMI IN-porten på din tv.HDMI IN(eARC)HDMI TO TV(eARC/ARC) DIGITAL AUDIO IN (OPTICAL) HDMI-kabelUndersidan av Soundbar Kontrollera porten HDMI TO TV (eARC/ARC) på din Soundbar-huvudenhet.Översidan av Soundbar TV ARC eller TV eARC

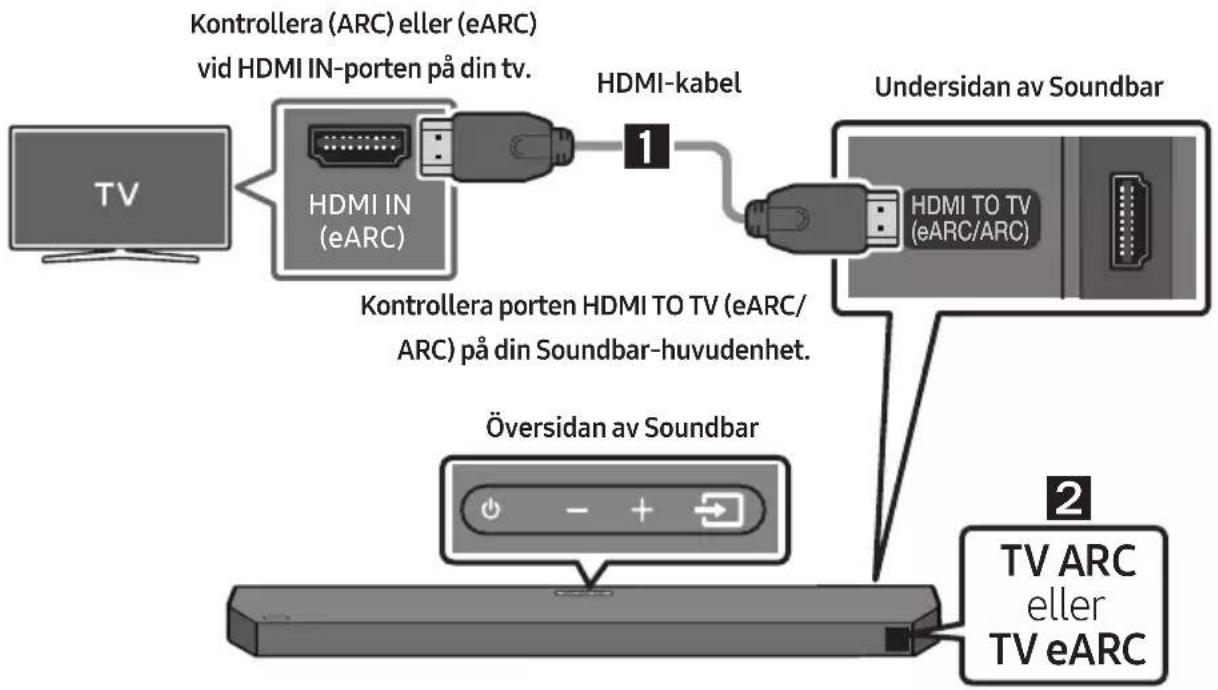

1. När Soundbar och tv:n är på ansluter du HDMI-kabeln enligt bilden.

2. ”TV ARC” eller ”TV eARC” visas i Soundbar-huvudenhetens display och tv-ljudet spelas upp på

• ”TV eARC” visas när eARC-funktionen i TV:ns inställningar har aktiverats.SWE - 20

• eARC-funktionen i TV-menyn måstes vara aktiverad för att du ska kunna ansluta med eARC. Läs mer om inställningar i TV:ns användarhandbok. (t.ex. Samsung-tv : Startsida ( ) → Meny

• Inställn. ( ) → Alla inställningar ( ) → Ljud → Expertinställningar → HDMI-eARC-läge (Auto))

• Om det inte går att höra TV-ljudet trycker du på knappen (Källa) på fjärrkontrollen eller på översidespanelen på Soundbar för att växla till ”D.IN”-läge. Skärmen visar ”D.IN” och ”TV ARC” eller ”TV eARC” i tur och ordning och tv-ljudet spelas upp.

• Om ”TV ARC” eller ”TV eARC” inte visas i Soundbar-huvudenhetens display, kontrollerar du att HDMI-kabeln är ansluten till rätt port.

• Använd volymknapparna på tv:ns fjärrkontroll för att ändra volymen på Soundbar. OBS!

• När du ansluter en tv som stöder HDMI ARC/eARC (Audio Return Channel/Enhanced Audio Return Channel) till Soundbar via en HDMI-kabel, kan du överföra digitala video- och ljuddata utan att ansluta en separat optisk kabel.

• Vi rekommenderar dig att använda en HDMI-kabel utan kärna om det är möjligt. Om du använder en HDMI-kabel med kärna ska du använda en som är tunnare än 14 mm i diameter.

• Den här funktionen är inte tillgänglig om HDMI-kabeln inte stödjer ARC eller eARC.

• ARC och eARC skiljer sig åt i bandbredd. Den utökade eARC-versionen av ljudreturkanalen har betydligt högre bandbredd än ARC. Högre bandbredd ökar mängden data som går att överföra. Så med eARC-kanalen kan du lyssna på ljudet i format som Dolby Atmos®.

• När sändningssignalerna är Dolby Digital och inställningen för ”Digitalt utmatningsformat för ljud” är PCM på din TV, rekommenderar vi att du ändrar inställningen till Dolby Digital. När inställningen har ändrats kommer du att uppleva att ljudkvaliteten blir bättre. (Tv-menyn kan använda olika ord för Dolby Digital och PCM beroende på tv:ns tillverkare.)SWE - 21 Metod 2. Ansluta med en optisk kabel Checklista före anslutning

• När både HDMI-kabeln och den optiska kabeln är anslutna tas HDMI-signalen emot först.

• Om du använder en optisk kabel och det nns skydd på kontakterna, måste du ta bort skydden först. OPTICAL OUTDIGITAL AUDIO IN (OPTICAL)Undersidan av Soundbar Optisk kabel (medföljer inte) D.IN

Översidan av Soundbar

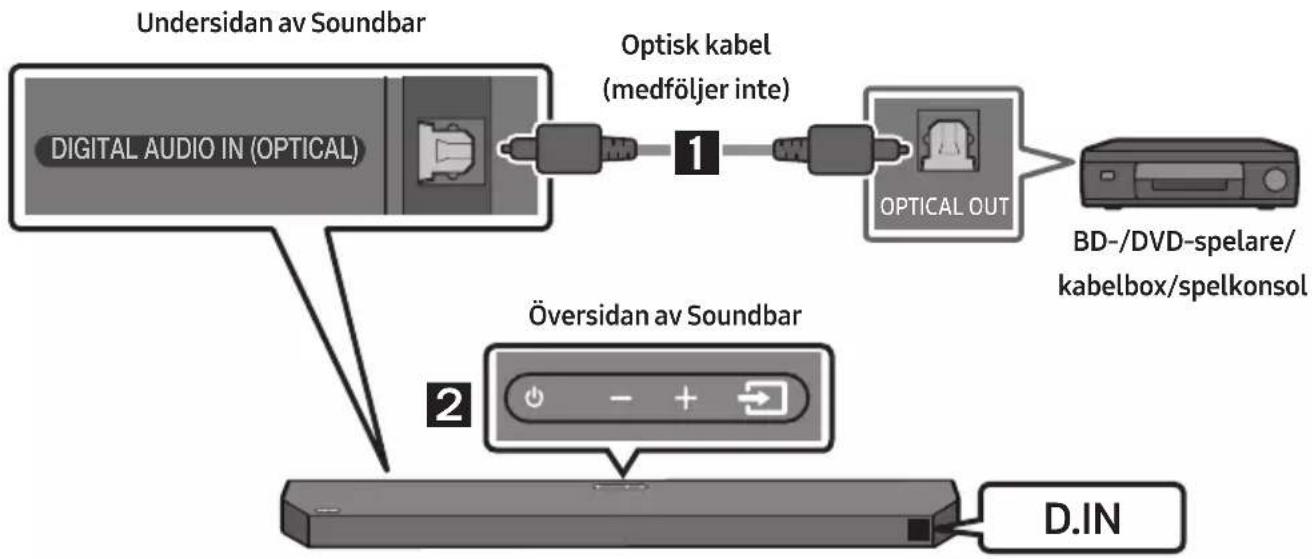

1. Anslut DIGITAL AUDIO IN (OPTICAL)-uttaget på Soundbar till OPTICAL OUT-uttaget på tv:n med

en digital optisk kabel (medföljer inte).

2. Tryck på knappen (Källa) på översidespanelen eller på fjärrkontrollen och välj sedan läget

3. Tv-ljudet hörs från Soundbar.SWE - 22

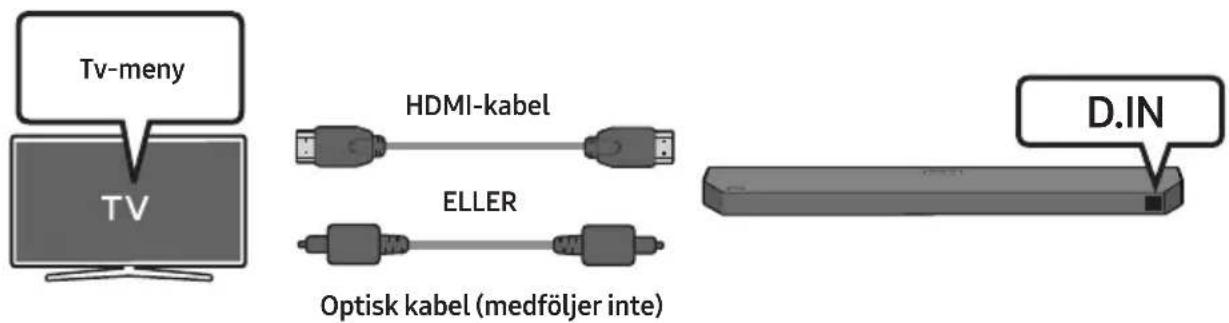

Använda Q-Symphony-funktionen För Q-Symphony synkroniseras Soundbar med en Samsung-tv för att mata ut ljud via två enheter för optimal surroundeffekt. När Soundbar är ansluten visas menyn

under menyn Ljudutgång på tv:n. Välj motsvarande meny. Tv-meny ELLER Optisk kabel (medföljer inte) HDMI-kabel D.IN

• Exempel på tv-meny: TV + [AV] Soundbar serienamn (HDMI) OBS!

• Funktionen kan använda den kodek som stöds av din tv.

• Funktionen stöds endast när HDMI-kabeln eller den optiska kabeln (medföljer inte) är ansluten.

• Meddelandet som visas kan variera beroende på TV-modell.

• Funktionen är tillgänglig i vissa av Samsungs TV-modeller och i vissa Soundbar-modeller.SWE - 23 Metod 3. Ansluta via Bluetooth När en tv är ansluten via Bluetooth kan du höra stereoljud utan krångel med kablar.

• Det går bara att ansluta en tv åt gången. SOUND MODE PAIR ELLER BT PAIRING Den inledande anslutningen

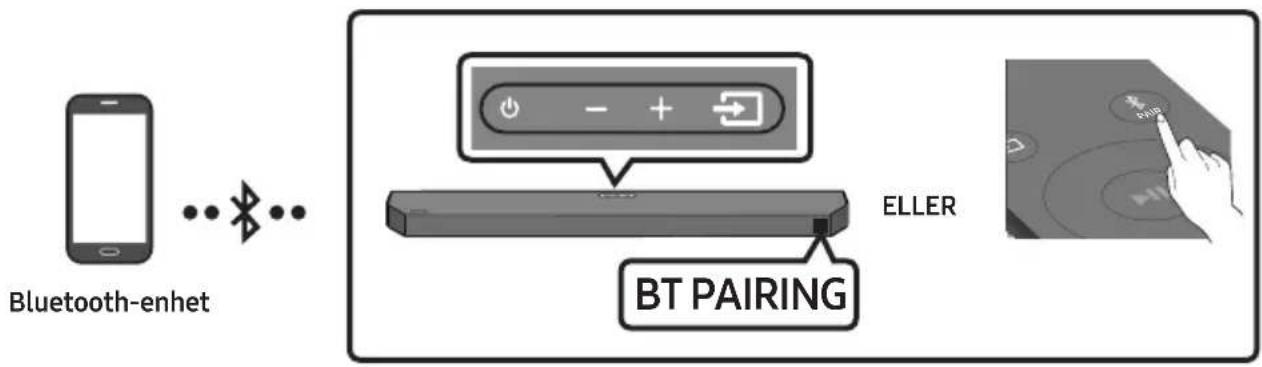

1. Tryck på knappen PAIR på fjärrkontrollen för att gå in i läget ”BT PAIRING”.

(ELLER) a. Tryck på knappen (Källa) på översidespanelen och välj sedan ”BT”. ”BT” ändras till ”BT PAIRING” automatiskt om några sekunder eller ändras till ”BT READY” om det nns en sparad anslutning. b. När ”BT READY” visas håller du knappen (Källa) på översidespanelen på Soundbar intryckt längre än 5 sekunder för att visa ”BT PAIRING”.

2. Välj Bluetooth-läge på tv:n. (Se tv:ns handbok för mer information.)

3. Välj ”Soundbar Q6C-Series(Bluetooth)” från listan på tv-skärmen.

En tillgänglig Soundbar visas med ”Need Pairing” eller ”Paired” i tv:ns lista över Bluetooth- enheter. Anslut till Soundbar genom att välja meddelandet och upprätta en anslutning.

• När tv:n är ansluten visas [Tv:ns namn] → ”BT” på framsidesdisplayen på Soundbar.

4. Nu kan du höra tv-ljudet från Soundbar.

• När du har anslutit Soundbar till din TV för första gången använder du läget ”BT READY” för att återansluta. Om enheten inte går att ansluta

• Om den tidigare anslutna Soundbar-listningen (t.ex. ”Soundbar Q6C-Series(Bluetooth)”) visas i listan tar du bort den.

• Upprepa sedan steg 1 till och med 3.SWE - 24 Koppla bort Soundbar från tv:n Tryck på knappen (Källa) på översidespanelen eller på fjärrkontrollen och välj sedan något annat läge än ”BT”.

• Det tar tid att koppla bort eftersom tv:n måste ta emot ett svar från Soundbar. (Den tid som krävs kan variera beroende på tv-modell.)

• Om du vill avbryta den automatiska Bluetooth-anslutningen mellan Soundbar och tv:n trycker du på knappen Vänster på fjärrkontrollen i 5 sekunder medan Soundbar visar statusen ” BT READY

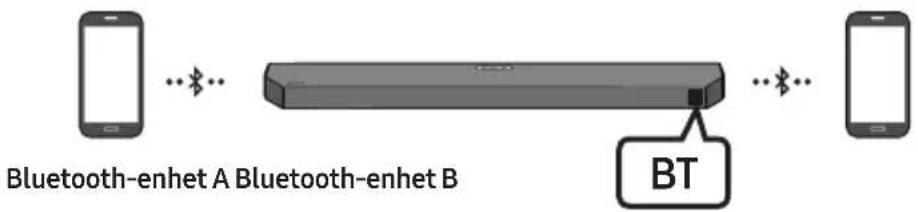

(Växla mellan aktiverad → inaktiverad) Vad är skillnaden mellan BT READY och BT PAIRING?

• BT READY : I det här läget kan du återansluta en TV eller mobil enhet som har varit ansluten tidigare.

• BT PAIRING : I detta läge kan du ansluta en ny enhet till Soundbar. (Tryck på knappen PAIR på fjärrkontrollen eller håll knappen (Källa) på översidan av Soundbar intryckt längre än 5 sekunder när Soundbar är i ”BT”-läget.) Anmärkningar om Bluetooth-anslutning

• Lokalisera en ny enhet inom 1 m för att ansluta via Bluetooth-kommunikation.

• Om du blir tillfrågad om en PIN-kod när du ansluter en Bluetooth-enhet anger du <0000>.

• I Bluetooth-anslutningsläge går Bluetooth-anslutningen förlorad om avståndet mellan Soundbar och Bluetooth-enheten överstiger 10 m.

• Soundbar stängs av automatiskt efter 18 minuter i Redo-läget.

• Soundbar kanske inte utför Bluetooth-sökningen eller -anslutningen korrekt under följande omständigheter: – Om det nns ett starkt elektriskt fält runt Soundbar. – Om era Bluetooth-enheter är parkopplade med Soundbar samtidigt. – Om Bluetooth-enheten är avstängd, inte på plats eller inte fungerar.

• Elektroniska enheter kan orsaka radiostörningar. Utrustning som alstrar elektromagnetiska vågor måste hållas borta från Soundbar-huvudenheten. t.ex. mikrovågsugnar, trådlösa nätverksenheter etc.SWE - 25

06 ANSLUTA EN EXTERN ENHET

Metod 1. Ansluta med en HDMI-kabel (med funktion för Dolby Atmos®-avkodning och -uppspelning) Checklista före anslutning

• Om alternativen för ljud ut har en inställning för sekundärt ljud ska sekundärt ljud vara inställd på av. • Kontrollera att innehållet stöder Dolby Atmos®.HDMI OUTHDMI IN(eARC) HDMI HDMI TO TV(eARC/ARC) DIGITAL AUDIO IN (OPTICAL) HDMI-kabelHDMI-kabelUndersidan av Soundbar

HDMI Översidan av Soundbar

1. Anslut en HDMI-kabel från HDMI-porten på undersidan av Soundbar till HDMI OUT-porten på din

2. Anslut en HDMI-kabel från HDMI TO TV (eARC/ARC)-porten på undersidan av Soundbar till porten

HDMI IN (eARC) på din TV.3. Tryck på knappen (Källa) på översidespanelen eller på fjärrkontrollen och välj sedan ”HDMI”.

4. ”HDMI”-läget visas på Soundbar-displayen och ljudet spelas upp.SWE - 26

OBS! När du använder Dolby Atmos®

Metod 2. Ansluta med en optisk kabel OPTICAL OUT HDMI TO TV(ARC) DIGITAL AUDIO IN (OPTICAL)Optisk kabel (medföljer inte)Undersidan av Soundbar BD-/DVD-spelare/ kabelbox/spelkonsol

D.IN Översidan av Soundbar

1. Anslut USB-enheten till USB-porten på undersidan av produkten.

2. Tryck på knappen (Källa) på översidespanelen eller på fjärrkontrollen och välj sedan ”USB”.

3. ”USB” visas på displayen.

4. Spela musikler från USB-enheten via Soundbar.

• Soundbar stängs av automatiskt (Auto Power Down) om det inte nns någon ljudsignal från USB-enheten eller ingen anslutning till USB-enheten under längre tid än 18 minuter. Kompatibilitetslista Förlängning Codec Samplingsfrekvens Bithastighet *.mp3 MPEG1 Layer2 32kHz–48kHz 32–320kbps MPEG1 Layer3 32kHz–48kHz 32–320kbps MPEG2 Layer3 16kHz–24kHz 8–160kbps MPEG2.5 Layer3 8kHz–12kHz 8–160kbps *.wma WMA7/8/9 (endast ljud) 32kHz–48kHz 32–320kbps *.ogg Vorbis 32kHz–48kHz 45–500kbps *.aac *.m4a *.mp4 A AC-LC (MPEG2/MPEG4 endast ljud) 32kHz–48kHz 32–320kbps *.wav LPCM 32kHz–192kHz 1024–9216kbps *.ac FLAC 32kHz–192kHz 162–8100kbps *.aiff AIFF 32kHz–192kHz 1024–9216kbps

• Om det nns för många mappar (cirka 200) och ler (cirka 2000) på USB-enheten kan det ta lite tid för Soundbar att öppna och spela upp lerna.

• USB-lsystem som stöds: FAT16, FAT32, NTFSSWE - 28

08 ANSLUTA EN MOBILENHET

Ansluta via Bluetooth När en mobilenhet är ansluten via Bluetooth kan du höra stereoljud utan krångel med kablar.

• Om du ansluter en parkopplad Bluetooth-enhet när Soundbar är avstängd, slås Soundbar på automatiskt.

• Anslutningen är begränsad till en TV eller två Bluetooth-enheter samtidigt. SOUND MODE PAIR ELLER BT PAIRING Bluetooth-enhet Den inledande anslutningen

• När du ansluter till en ny Bluetooth-enhet måste du kontrollera att enheten är inom 1 m avstånd.

1. Tryck på knappen PAIR på fjärrkontrollen för att gå in i läget ”BT PAIRING”.

(ELLER) a. Tryck på knappen (Källa) på översidespanelen och välj sedan ”BT”. ”BT” ändras till ”BT PAIRING” automatiskt om några sekunder eller ändras till ”BT READY” om det nns en sparad anslutning. b. När ”BT READY” visas håller du knappen (Källa) på översidespanelen på Soundbar intryckt längre än 5 sekunder för att visa ”BT PAIRING”.

2. Välj ”[AV]Samsung Soundbar Q6C-Series” från listan.

• När Soundbar är ansluten till mobilenheten visas [Den mobila enhetens namn] → ”BT” på frontdisplayen.

3. Spela upp musikler från enheten som är ansluten via Bluetooth genom Soundbar.

• När du har anslutit Soundbar till din mobilenhet för första gången använder du läget ”BT READY” för att återansluta.SWE - 29 Om enheten inte går att ansluta

• Om du har en bentlig Soundbar (t.ex. ”[AV]Samsung Soundbar Q6C-Series”) i listan över högtalare på den mobila enheten ska du radera den.

• Upprepa sedan steg 1 och 2. Vad är skillnaden mellan BT READY och BT PAIRING?

• BT READY : I det här läget kan du återansluta en TV eller mobil enhet som har varit ansluten tidigare.

• BT PAIRING : I detta läge kan du ansluta en ny enhet till Soundbar. (Tryck på knappen PAIR på fjärrkontrollen eller håll knappen (Källa) på översidan av Soundbar intryckt längre än 5 sekunder när Soundbar är i ”BT”-läget.) Anmärkningar om Bluetooth-anslutning

• Lokalisera en ny enhet inom 1 m för att ansluta via Bluetooth-kommunikation.

• Om du blir tillfrågad om en PIN-kod när du ansluter en Bluetooth-enhet anger du <0000>.

• I Bluetooth-anslutningsläge går Bluetooth-anslutningen förlorad om avståndet mellan Soundbar och Bluetooth-enheten överstiger 10 m.

• Soundbar stängs av automatiskt efter 18 minuter i Redo-läget.

• Soundbar kanske inte utför Bluetooth-sökningen eller -anslutningen korrekt under följande omständigheter: – Om det nns ett starkt elektriskt fält runt Soundbar. – Om era Bluetooth-enheter är parkopplade med Soundbar samtidigt. – Om Bluetooth-enheten är avstängd, inte på plats eller inte fungerar.

• Elektroniska enheter kan orsaka radiostörningar. Utrustning som alstrar elektromagnetiska vågor måste hållas borta från Soundbar-huvudenheten. t.ex. mikrovågsugnar, trådlösa nätverksenheter etc.

• Soundbar stöder SBC-data (44,1kHz, 48kHz).

• Anslut endast till en Bluetooth-enhet som stöder A2DP-funktionen (AV).

• Du kan inte ansluta Soundbar till en Bluetooth-enhet som endast stöder handsfreefunktionen (HF).

• När du har parat ihop Soundbar med en Bluetooth-enhet är det bara att välja ”[AV]Samsung Soundbar Q6C-Series” i listan över anslutna enheter, så övergår Soundbar automatiskt till ”BT”- läge. – Tillgängligt endast om Soundbar är listat under Bluetooth-enhetens parade enheter. (Bluetooth-enheten och Soundbar måste paras korrekt åtminstone en gång.)

• Soundbar kommer endast att visas i Bluetooth-enhetens lista med sökta enheter när Soundbar visar ”BT READY”.

• När du ansluter Soundbar till en Bluetooth-enhet ska du placera dem så nära varandra som möjligt.

• Ju längre Soundbar och Bluetooth-enheten är från varandra, desto lägre blir ljudkvaliteten. Bluetooth-anslutningen kan avbrytas när enheterna är utanför den effektiva räckvidden.

• Bluetooth-anslutningen fungerar kanske inte som avsett i områden med dålig mottagning.SWE - 30

• En Bluetooth-enhet kan ge ifrån sig brus eller fungera illa under följande omständigheter: – När huvudenheten kommer i kontakt med signalsändaren på Bluetooth-enheten eller Soundbar. – I hörn eller där det nns hinder i omgivningen som väggar eller rumsavdelningar, där elektriska förändringar kan förekomma. – När den utsätts för radiostörningar av andra produkter som använder samma frekvensområden, t.ex. medicinsk utrustning, mikrovågsugnar och trådlösa nätverksenheter. – Hinder som dörrar och väggar kan fortfarande påverka ljudkvaliteten även när enheterna är inom den effektiva räckvidden.

• Observera att det inte går att parkoppla Soundbar med andra Bluetooth-enheter när Bluetooth- alternativet används.

• Den trådlösa enheten kan orsaka elektriska störningar när den är påslagen. Bluetooth Power På (SOUND MODE) Om en tidigare parkopplad Bluetooth-enhet försöker parkoppla med Soundbar när funktionen Bluetooth Power På är aktiverad och Soundbar är avstängd, slås Soundbar på automatiskt.

1. Tryck på och håll ned knappen SOUND MODE på fjärrkontrollen i minst 5 sekunder medan

Soundbar är påslagen.

2. ”ON-BLUETOOTH POWER” visas på Soundbars skärm.

Koppla bort Bluetooth-enheten från en Soundbar Så här kopplar du från Bluetooth-enheten från Soundbar. För instruktioner, se Bluetooth-enhetens bruksanvisning.

• Soundbar kopplas från.

• När Soundbar är frånkopplad från Bluetooth-enheten visar Soundbar ”BT DISCONNECTED” på framsidesdisplayen. Koppla bort Soundbar från Bluetooth-enheten Tryck på knappen (Källa) på den övre panelen eller på fjärrkontrollen och växla sedan till något annat läge än ”BT”.

• Det tar tid att koppla bort eftersom Bluetooth-enheten måste ta emot ett svar från Soundbar. (Bortkopplingstiden kan variera beroende på Bluetooth-enheten.)

• När Soundbar är frånkopplad från Bluetooth-enheten visar Soundbar ”BT DISCONNECTED” på framsidesdisplayen.SWE - 31 Bluetooth-multianslutning Soundbar kan anslutas till 2 Bluetooth-enheter samtidigt. Bluetooth-enhet A Bluetooth-enhet B

1. Anslut Soundbar till upp till två Bluetooth-enheter. (Se sidan 28)

2. Spela upp musik från en av de anslutna Bluetooth-enheterna när två enheter är anslutna.

3. Om musik spelas upp från Bluetooth-enhet ”B” samtidigt som du spelar upp från enhet ”A” börjar

musiken spelas på enhet ”B” och uppspelningen stoppas/pausas automatiskt på enhet ”A”.

4. I versioner före AVRCP V1.4, kan växlingstiden för enheten som spelar upp musik försenas.

• På vissa enheter går det att växla enhet med ett meddelande eller larm.

• Vissa enheter stöder inte era anslutningar via Bluetooth.

• ”BT PAIRING”-läget avbryts om ingen enhet har parkopplats inom 3 minuter.

• I vissa appar kan det ta runt 7 sekunder att växla enhet.

• Om du försöker ansluta en 3:e Bluetooth-enhet, kopplas enheterna A eller B från. (En enhet som inte spelar upp för tillfället kopplas från.)

• Endast en Samsung-tv eller 2 Bluetooth-enheter kan vara anslutna samtidigt.

• Soundbar kopplas bort från Bluetooth-enheterna när den tar emot en anslutningsförfrågan från en Samsung-tv.SWE - 32 Använda Tap Sound Tryck på Soundbar med din mobilenhet för att spela upp ljudet från mobilenheten via Soundbar.

• Den här funktionen kanske inte stöds beroende på mobilenhet.

• Den här funktionen är bara kompatibel med Samsung-mobilenheter med Android 8.1 eller senare. Mobilenhet SmartThings-appen Översidan av Soundbar TAP

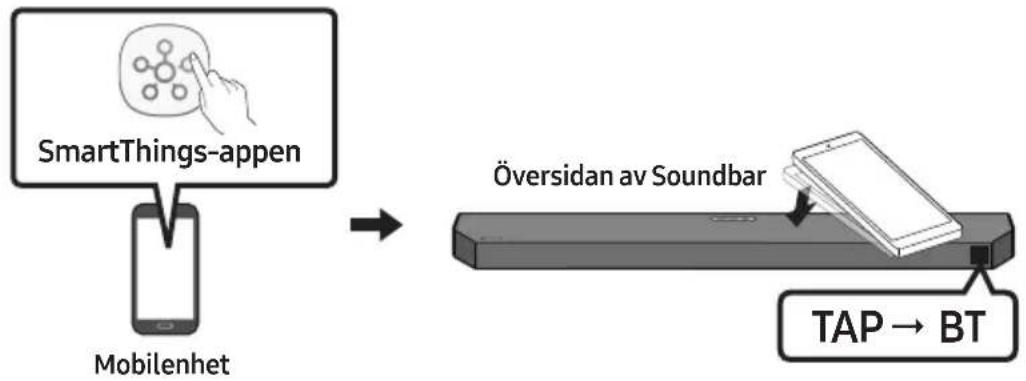

1. Slå på funktionen Tap Sound på mobilenheten.

En anslutning upprättas mellan mobilenheten och Soundbar via Bluetooth.

3. Spela upp ljudet från mobilenheten via Soundbar.

• Funktionen ansluter en mobilenhet till Soundbar via Bluetooth genom att känna av den vibration som uppstår när enheten rör vid Soundbar.

• Se till att mobilenheten inte trycks mot ett vasst hörn på Soundbar. Soundbar eller mobilenheten kan få repor eller skador.

• Vi rekommenderar att mobilenheten skyddas med ett fodral. Tryck lätt på det breda området på övre delen av Soundbar utan att använda för stor kraft.

• Uppdatera SmartThings-appen till den senaste versionen för att använda den här funktionen Funktionen kanske inte stöds beroende på version av appen. Aktivera funktionen Tap Sound Använd appen SmartThings för att slå på funktionen Tap View, Tap Sound.

1. Kör SmartThings-appen på mobilenheten.

2. Välj ( → ) på SmartThings-appskärmen som visas på mobilenheten.

3. Ställ in ”Tap View, Tap Sound” till På för att funktionen ska fungera när en mobilenhet trycks mot

• När mobilenheten är i strömspararläge fungerar inte Tap Sound-funktionen.

• Tap Sound-funktionen kanske inte fungerar om det nns enheter i närheten av Soundbar som orsakar radiostörningar, t.ex. elektriska enheter. Se till att enheter som kan orsaka radiostörningar placeras på tillräckligt avstånd från Soundbar.SWE - 33 09 INSTALLERA

Försiktighetsåtgärder vid installation

• Installera bara på en lodrät vägg.

• Installera inte på en plats med hög temperatur eller fuktighet.

• Kontrollera att väggen är tillräckligt stark för att bära produktens tyngd. Förstärk annars väggen eller välj en annan plats för installation.

• Köp och använd lämpliga monteringsskruvar eller -bultar för den typ av vägg du har (gipsplatta, stålplatta, trä o.s.v.). Fäst om möjligt monteringsskruvarna i väggreglar.

• Köp väggmonteringsskruvar enligt typ och tjocklek för den vägg där du vill montera Soundbar. – Diameter: M5 – Längd: 35 mm eller längre rekommenderas.

• Anslut kablarna från enheten till externa enheter innan du monterar Soundbar på väggen.

• Kontrollera att enheten är avstängd och att kontakten inte är ansluten till strömkällan innan enheten installeras. Annars kan den orsaka elstötar. Väggmonteringskomponenter Väggfästguide x 2 (M4 x L10) x 2 Fästskruv Skruv x 2 Väggfäste

1. Placera Väggfästguide på väggytan.

• Väggfästguide måste ligga plant vågrätt.

• Om din tv är monterad på väggen, ska du montera Soundbar minst 5 cm under tv:n. 5 cm eller merSWE - 34

2. Placera Väggfästguidens mittlinje i höjd

med tv:ns mitt (om du monterar Soundbar under tv:n) och fäst sedan Väggfästguide på väggen med tejp.

• Om enheten inte ska monteras under en tv sätter du Mittlinjen i installationsområdets mitt. Mittlinjen

3. Tryck en vass pennspets genom A-TYPE-

bildernas mitt i guidens båda ändar för att märka ut hål för skruvarna, och ta sedan bort Väggfästguide.

4. Använd en borr i passande storlek och borra

hål i väggen vid varje markering.

• Om markeringarna inte motsvarar reglarnas placering bör du sätta i lämpliga fästanordningar i hålen innan du sätter fast skruvarna. Om du använder fästanordingar måste du se till att borra tillräckligt stora hål för dem.

5. Kör in en skruv (medföljer inte) genom varje

Fästskruv och skruva sedan fast skruvarna i skruvhålen. (Medföljer inte) Vägg

6. Montera de 2 Väggfästkonsoler i rätt

riktning på undersidan av Soundbar med hjälp av 2 Skruvarna. USB (5V 0.5A) DC 24V

• Kontrollera vid monteringen att upphängningsdelen av Väggfästkonsoler är placerad en bit bakom baksidan av Soundbar. Baksidan av Soundbar Höger kortsida på SoundbarSWE - 35

7. Installera Soundbar med de fastsatta

Väggfästen genom att hänga Väggfästena på Fästskruvar på väggen. Vägg

8. Skjut Soundbar nedåt som på bilden nedan

så att Väggfästkonsolerna sitter ordentligt på Hållarskruvarna.

• Sätt in Hållarskruvarna i den vida (nedre) delen av Väggfästkonsolerna, och skjut sedan Väggfästkonsolerna nedåt så att Väggfästkonsolerna vilar stadigt på Hållarskruvarna. 10 INSTALLERA SOUNDBAR

Placera Soundbar på ett tv-stativ. 3 cm eller mer Rikta in mitten på Soundbar med mitten på tv:n som visas på bilden, och montera försiktigt Soundbar på tv-stativet. Placera Soundbar minst 3 cm från tv:ns framsida för bästa ljudkvalitet. OBS!

• Se till att Soundbar är placerad på en plan och fast yta.

• Ett otillräckligt avstånd från tv:n kan leda till problem med akustiken.SWE - 36 11 PROGRAM- UPPDATERING Samsung kan komma att erbjuda uppdateringar av den inbyggda systemprogramvaran för Soundbar i framtiden. USB-port HDMI HDMI TO TV(eARC/ARC)DIGITAL AUDIO IN (OPTICAL)USB (5V 0.5A)DC 24VUSB (5V 0.5A) Om det nns en uppdatering kan du uppdatera den inbyggda programvaran genom att ansluta en USB-enhet med uppdateringen av den inbyggda programvaran på till USB-porten på Soundbar. USB-uppdatering Alla dina anpassade användarinställningar nns kvar efter uppdateringen.

1. Anslut en USB-enhet till USB-porten på din

dator. Viktigt: Se till att det inte nns några musikler på USB-enheten. Det kan annars leda till att uppdateringen misslyckas.

2. Gå till (www.samsung.com) → sök efter

modellnamnet från menyalternativet för kundsupport.

• Mer information om uppdateringen nns i Uppgraderingsguiden.

3. Hämta uppgraderingslen (USB-typ).

4. Packa upp den hämtade uppgraderingslen

och kopiera *.bin-len till rotkatalogen på USB-enheten.

5. Stäng av Soundbar och anslut USB-enheten

med uppdateringen av den inbyggda programvaran till USB-porten på Soundbar.

6. Slå på Soundbar och tryck på knappen

(Källa) för att välja USB-källa. Texten ”UPGR” visas, och detta kan ta upp till tre minuter. UPGR

• Förloppet för uppdateringen av den fasta programvaran visas med UPGR -> B -- -> DONE -> BYE i följd. Det kan stå B eller H beroende på den fasta programvara som uppdateras. OBS!

• Soundbar startas om automatiskt när uppdateringen är klar.

• Den här produkten har en DUAL BOOT- funktion. Om uppdateringen av den fasta programvaran misslyckas kan du uppdatera den fasta programvaran igen.

• Stäng inte av eller ta bort USB-enheten under uppdateringen.

• Om uppdateringen inte fortskrider ska du återansluta nätsladden till Soundbar.

• När den senaste versionen är installerad utförs ingen uppdatering.

• Beroende på USB-typen kanske uppdatering inte stöds.

• Se sidan 16 om anslutningen till subwoofern inte återupprättas automatiskt efter uppdateringen.

• Kolla om det är fel på USB-enheten om programvaruuppdateringen misslyckas.

• Mac OS-användare bör använda USB- formatet MS-DOS (FAT).SWE - 37 Återställ INIT OK Översidan av Soundbar När Soundbar är på trycker du på knapparna  (Volym) på huvudenheten samtidigt i minst 5 sekunder. ”INIT OK” visas på displayen och Soundbar återställs.

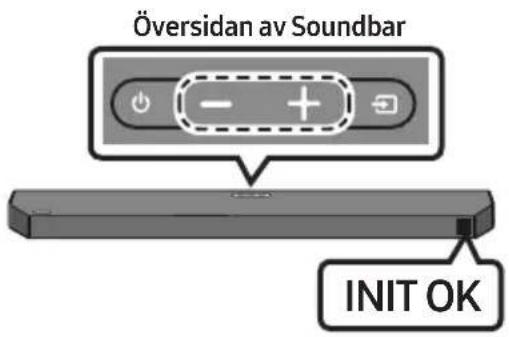

• Alla Soundbar-inställningar återställs. Utför endast den här åtgärden när återställning är nödvändigt.SWE - 38 12 FELSÖKNING Kontrollera följande innan du begär hjälp. Soundbar startar inte. ; Kontrollera om strömsladden till Soundbar är korrekt insatt i uttaget. Soundbar fungerar intermittent. ; Koppla bort strömsladden och sätt in den igen. ; Koppla bort nätsladden och koppla in den igen i den externa enheten och försök igen. ; Om det inte nns någon signal stängs Soundbar automatiskt av efter en viss tidsperiod. Slå på strömmen. (Se sidan 7.) Om fjärrkontrollen inte fungerar. ; Rikta fjärrkontrollen direkt mot Soundbar. ; Byt ut batterierna mot nya. Det hörs inget ljud från Soundbar. ; Volymen på Soundbar är för låg eller avstängd. Justera volymen. ; När en extern enhet (STB, Bluetooth-enhet, mobilenhet etc.) är ansluten justerar du volymen på den externa enheten. ; För ljud från tv:n, välj Soundbar. (Samsung- tv: Startsida ( ) → Meny → Inställn. ( ) → Alla inställningar ( ) → Ljud → Ljudutgång → Välj Soundbar) ; Kabelanslutningen till Soundbar kan vara lös. Ta bort kabeln och anslut den igen. ; Ta bort strömsladden helt, anslut den igen och slå på strömmen. ; Initiera produkten och försök igen. (Se sidan 37.) Det hörs inget ljud från subwoofern. ; Kontrollera om lysdiodsindikatorn på baksidan av subwoofern lyser i blått. Återanslut Soundbar och subwoofern om indikatorn blinkar i blått eller lyser i rött. (Se sidan 16.) ; Det kan uppstå problem om det nns ett hinder mellan Soundbar och subwoofern. Flytta enheterna till en plats utan hinder. ; Andra enheter som sänder radiofrekvenssignaler i närheten kan störa anslutningen. Håll högtalaren borta från sådana enheter. ; Ta bort och återanslut strömkontakten. Vid ljudjitter, fördröjningar eller störande ljud från subwoofern. ; Problemet kan orsakas av föremål mellan din Soundbar och subwooferhögtalare. Flytta på föremålen eller placera om din Soundbar och subwoofern. ; Ljudjitter eller fördröjningar kan uppstå om subwoofern benner sig för långt ifrån Soundbar. Flytta den närmare Soundbar. ; Ljudjitter eller fördröjningar kan uppstå om din Soundbar benner sig nära en elektrisk enhet som kan orsaka radiostörningar. Placera din Soundbar långt från enheter som kan orsaka radiostörningar (t.ex. trådlösa routrar). ; Ändra TV:ns nätverk från trådlöst till kabelanslutet.SWE - 39 Subwooferns volym är för låg. ; Originalvolymen på innehållet du spelar upp kan vara låg. Prova att justera subwooferns nivå. (Se sidan 12.) ; Flytta subwooferhögtalaren närmare dig. Om TV:n inte är ansluten via HDMI TO TV (eARC/ARC). ; Kontrollera om HDMI-kabeln är korrekt ansluten till eARC-kontakten. (Se sidan 19.) ; Anslutningen kanske inte är möjlig på grund av en ansluten extern enhet (kabel-tv-box, spelkonsol etc.). Anslut Soundbar direkt. ; HDMI-CEC kanske inte är aktiverat på tv:n. Slå på CEC på tv-menyn. (Samsung-tv: Startsida ( ) → Meny → Inställn. ( ) → Alla inställningar ( ) → Anslutning → Extern enhetshanterare → Anynet+ (HDMI-CEC) PÅ) ; eARC-funktionen i TV-menyn måstes vara aktiverad för att du ska kunna ansluta med eARC. (Samsung-tv : Startsida ( ) → Meny → Inställn. ( ) → Alla inställningar ( ) → Ljud → Expertinställningar → HDMI-eARC-läge (Auto)) Detnnsingetljudinnärduanslutertilltv:ni HDMI TO TV (eARC/ARC)-läge. ; Din enhet kan inte spela upp ingångssignalen. Ändra TV:ns ljudutgång till PCM eller AUTO.

Samsung-tv : Startsida ( ) → Meny → Inställn. ( ) → Alla inställningar ( ) → Ljud

• Expertinställningar → Digitalt utgångsljudformat) Soundbar ansluter inte via Bluetooth. ; När du ansluter en ny enhet växlar du till ”BT PAIRING” för anslutning. (Tryck på knappen PAIR på fjärrkontrollen eller tryck på knappen (Källa) på huvudenheten i minst 5 sekunder.) ; Om Soundbar är ansluten till en annan enhet, kopplar du från den enheten först för att byta enhet. ; Återanslut den efter att du tagit bort Bluetooth-högtalarlistan på enheten för att ansluta. (Samsung-tv: Startsida ( ) → Meny

• Inställn. ( ) → Alla inställningar ( ) → Ljud → Ljudutgång → Bluetooth-högtalarlista) ; Den automatiska tv-anslutningen kan avaktiveras. När Soundbar är i läget ”BT READY”, håller du knappen Vänster på fjärrkontrollen till Soundbar intryckt i 5sekunder för att välja ON-TV CONNECT. Om OFF-TV CONNECT visas, håller du knappen Vänster intryckt igen i 5 sekunder för att ändra valet. ; Ta bort och återanslut strömkontakten och försök sedan igen. ; Initiera produkten och försök igen. (Se sidan 37.)SWE - 40 Ljudet försvinner vid anslutning via Bluetooth. ; Vissa enheter, t.ex. mikrovågsugnar och trådlösa routrar, kan orsaka radiostörningar om de placeras för nära Soundbar. ; Om din Bluetooth-anslutna enhet yttas för långt från Soundbar kan ljudet försvinna. Flytta enheten närmare Soundbar. ; Ljudet kan försvinna om någon del av din kropp kommer i kontakt med Bluetooth- sändaren eller om produkten har installerats på en möbel av metall. Kontrollera installationsmiljön och användningsförhållandena. Bluetooth-multianslutningen fungerar inte. ; När TV:n har anslutits till Soundbar går det kanske inte att använda era anslutningar via Bluetooth. Koppla bort Soundbar från TV:n och försök igen. ; Kontrollera om inställningen Bluetooth- multianslutning är aktiverad. (Se avsnittet Soundbar ansluter inte via Bluetooth.) ; Koppla bort enheten som spelar just nu, parkoppla med enheten som du vill ansluta och återanslut den bortkopplade enheten. ; Se avsnittet Ljudet försvinner vid anslutning via Bluetooth. om ljudet inte fungerar efter korrekt anslutning. Soundbar startar inte automatiskt med TV:n. ; Om du stänger av Soundbar medan du ser på tv inaktiveras strömsynkroniseringen med tv:n. Slå av tv:n först. 13 LICENS Dolby, Dolby Atmos, and the double-D symbol are registered trademarks of Dolby Laboratories Licensing Corporation. Manufactured under license from Dolby Laboratories. Condential unpublished works. Copyright © 2012-2021 Dolby Laboratories. All rights reserved. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS, Inc. or DTS Licensing Limited. DTS, Digital Surround, Virtual:X, and the DTS logo are registered trademarks or trademarks of DTS, Inc. in the United States and other countries. © 2021 DTS, Inc. ALL RIGHTS RESERVED. The terms HDMI, HDMI High-Denition Multimedia Interface, HDMI Trade dress and the HDMI Logos are trademarks or registered trademarks of HDMI Licensing Administrator, Inc. The Bluetooth® word mark and logos are registered trademarks owned by Bluetooth SIG, Inc. and any use of such marks by Samsung Electronics Co., Ltd. is under license. Other trademarks and trade names are those of their respective owners.SWE - 41 [ENERGY STAR] ENERGYSTARqualiedmodelonly – Your Samsung product is ENERGY STAR qualied in its factory default setting. Change to certain features, settings and functionality in this product can change the power consumption, possibly beyond the limits required for ENERGY STAR qualication. – Environmental Protection Agency and Department of Energy. ENERGY STAR is a joint program of the Government agencies, designed to promote energy efcient products and practices. Refer to www.energystar.gov for more information of the ENERGY STAR Program. ENERGYSTARqualiedmodelonly (Applicable to Thin Client models only) As an ENERGY STAR® Partner, SAMSUNG has determined that this product meets the ENERGY STAR® guidelines for energy efciency. – The ENERGY STAR Program has been to reduced greenhouse gas emissions and save energy through voluntary labeling. – Power management setting of this product have been enabled by default, and have various timing setting from 1 minutes to 5 hours. – The product can wake with a button press on the chassis from sleep mode. ENERGYSTARqualiedmodelonly(Theother models) – As an ENERGY STAR Partner, Samsung has determined that this product or product models meets the ENERGY STAR guideline for energy efciency. 14 LICENSMEDDELANDE

Om du vill skicka förfrågningar och begäranden i frågor kring öppen källkod, kan du kontakta Samsung Open Source (http://opensource.samsung.com) 15 VIKTIG INFORMATION OM SERVICE

• Bilder och illustrationer i den här bruksanvisningen erbjuds endast för referens och kan variera från faktiskt produktutseende.

• En administrationsavgift kan debiteras om antingen (a) en tekniker tillkallas och det inte nns något produktfel (dvs. du har underlåtit att läsa den här bruksanvisningen). (b) du tar med enheten till ett reparationscenter och det inte nns något produktfel (dvs. du har underlåtit att läsa den här bruksanvisningen).

• Beloppet på en sådan administrationsavgift meddelas innan något arbete eller hembesök genomförs.SWE - 42

Vikt 3,5 kg Mått (B x H x D) 1030,0 x 57,0 x 105,0 mm Driftstemperaturintervall +5°C till +35°C Intervall för luftfuktighet 10 % till 75 %

Utgångseffekt 180W (30W x 6) Uppspelningsformat som stöds Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS / DTS Digital Surround / LPCM 8ch Subwooferns namn PS-WC67B Vikt 5,5 kg Mått (B x H x D) 184,0 x 343,0 x 295,0 mm

Utgångseffekt 160W Total strömförbrukning vid standbyläge (W) 2,0W Bluetooth Metod för avaktivering av port Tryck på och håll ned knappen SOUND MODE i mer än 5 sekunder för att slå av Bluetooth- funktionen. OBS!

• Samsung Electronics Co., Ltd förbehåller sig rätten att ändra specikationer utan föregående meddelande.

• Vikt och mått är ungefärliga.SWE - 43

• Samsung deklarerar härmed att den här radioutrustningen uppfyller kraven i direktiv 2014/53/ EU och tillämpliga lagstadgade krav i Storbritannien. Den fullständiga texten i deklarationen om överensstämmelse är tillgänglig på: http://www.samsung.com. Gå till Support och ange modellnamn. Den här utrustningen kan användas i alla EU-länder och i Storbritannien.

• UTEFFEKT FÖR TRÅDLÖS ENHET Max sändareffekt för RF 100mW vid 2,4GHz – 2,4835GHz 25mW vid 5,725GHz – 5,825GHz [Korrekt avfallshantering av batterierna i produkten] (Gäller i länder med separata insamlingssystem) Denna symbol på batteriet, i manualen eller på förpackningen anger att batterierna i denna produkt inte bör kastas tillsammans med annat hushållsavfall. De kemiska symbolerna Hg, Cd eller Pb visar i förekommande fall att batterierna innehåller kvicksilver, kadmium eller bly i mängder överstigande de gränsvärden som anges i EU-direktivet 2006/66/EG. Om batterierna inte kastas på ett ansvarsfullt sätt kan dessa substanser utgöra en fara för hälsa eller miljö. Hjälp till att skydda miljön och bidra till materialåtervinning genom att sortera batterierna separat från annat avfall och lämna in dem på en återvinningsstation. Korrekt avfallshantering av produkten (elektriska och elektroniska produkter) (Gäller i länder med separata insamlingssystem) Denna symbol på produkten, tillbehören och i manualen anger att produkten och de elektroniska tillbehören (t.ex. laddare, headset, USB-kabel) inte bör sorteras tillsammans med annat hushållsavfall när de kasseras. Dessa föremål bör hanteras separat för ändamålsenlig återvinning av beståndsdelarna för att förhindra fara för hälsa och miljö. Hushållsanvändare bör kontakta återförsäljaren som sålt produkten eller kommunen för vidare information om var och hur produkten och tillbehören kan återvinnas på ett miljösäkert sätt. Företagsanvändare bör kontakta leverantören samt veriera angivna villkor i köpekontraktet. Produkten och de elektroniska tillbehören bör inte hanteras tillsammans med annat kommersiellt avfall. Mer information om Samsungs miljöåtaganden och produktspecika regelverksförpliktelser, t.ex. REACH, WEEE, batterier, nns på: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

5.1 kan 3.1 kan 5.1 kan

5.1 kan 3.1 kan 5.1 kan

5.1 kan 3.1 kan 5.1 kan

5.1 kan 3.1 kan 5.1 kan

5.1 kan 3.1 kan 5.1 kan

5.1 kan 3.1 kan 5.1 kan

5.1 kan 3.1 kan 5.1 kan

5.1 kan 3.1 kan 5.1 kan

5.1 kan 3.1 kan 5.1 kan

5.1 kan 3.1 kan 5.1 kan
