BEDIENUNGSANLEITUNG HW-Q64C SAMSUNG

• OM EEN ELEKTRISCHE SCHOK TE

HINWEISE ZUR SICHERHEIT

ZUR VERMEIDUNG VON STROMSCHLÄGEN DARF

WERDEN KÖNNEN. WARTUNGS- UND

REPARATURARBEITEN DÜRFEN NUR VON

FACHPERSONAL AUSGEFÜHRT WERDEN. In der nachstehenden Tabelle nden Sie eine Erklärung zu Symbolen, die sich möglicherweise auf Ihrem Samsung-Produkt benden. ACHTUNG GEFAHR ELEKTRISCHER SCHLÄGE! GERÄT NICHT ÖFFNEN!Dieses Symbol zeigt an, dass im Inneren Hochspannung vorhanden ist. Es ist gefährlich, Teile im Inneren dieses Bildschirms zu berühren.Dieses Symbol weist darauf hin, dass diesem Gerät wichtige Anweisungen zum Betrieb und zur Wartung beigefügt sind.Produkt der Klasse-II: Dieses Symbol zeigt an, dass das Gerät keinen elektrischen Erdungsanschluss (Masse) benötigt. Wenn dieses Symbol bei einem Produkt mit Netzkabel nicht vorhanden ist, MUSS das Produkt zuverlässig mit einem Schutzleiter (Erde) verbunden sein.Wechselspannung: Dieses Symbol zeigt an, dass es sich bei der mit diesem Symbol gekennzeichneten Nennspannung um eine Wechselspannung handelt.Gleichspannung: Dieses Symbol zeigt an, dass es sich bei der mit diesem Symbol gekennzeichneten Nennspannung um eine Gleichspannung handelt.Achtung! Gebrauchsanweisung beachten: Dieses Symbol weist den Benutzer an, weitere sicherheitsrelevante Informationen der Gebrauchsanweisung zu entnehmen. WARNUNG

• Setzen Sie das Gerät nicht Nässe oder Feuchtigkeit aus, um die Gefahr eines Brandes bzw. eines elektrischen Schlags zu vermeiden. ACHTUNG

• UM ELEKTRISCHE SCHLÄGE ZU VERMEIDEN,

RICHTEN SIE DEN BREITEN KONTAKTSTIFT

DES STECKERS AN DEM BREITEN

• Dieses Gerät darf nur an eine Netzsteckdose mit Schutzerdung angeschlossen werden.

• Um das Gerät vom Netzbetrieb zu trennen, muss der Stecker aus der Netzsteckdose gezogen werden. Deshalb sollte der Netzstecker jederzeit zugänglich und leicht trennbar sein.

• Das Gerät keinem Spritz- oder Tropfwasser aussetzen. Keine mit Flüssigkeit gefüllten Behälter, wie Vasen auf das Gerät stellen.

• Um das Gerät vollständig auszuschalten, muss der Netzstecker aus der Steckdose gezogen werden. Somit muss der Netzstecker immer bequem erreichbar sein.DEU - 3 HINWEISE

1. Stellen Sie sicher, dass die Stromversorgung

in Ihrem Haushalt den auf dem Etikett auf der Unterseite des Geräts angegebenen Anforderungen entspricht. Stellen Sie Ihr Produkt horizontal auf einer geeigneten Unterlage (Möbel) auf, so dass rundherum ausreichend Platz 7~10 cm zur Belüftung bleibt. Achten Sie darauf, dass die Belüftungsöffnungen nicht abgedeckt sind. Stellen Sie das Gerät nicht auf Verstärker oder andere Geräte, die heiß werden können. Das Gerät ist für Dauerbetrieb eingerichtet. Um das Gerät vollständig auszuschalten, den Stecker aus der Steckdose ziehen. Ziehen Sie den Netzstecker des Geräts wenn Sie beabsichtigen, es für längere Zeit nicht zu nutzen.

2. Ziehen Sie bei Gewittern das Stromkabel aus

der Steckdose. Durch Blitze verursachte Spannungsspitzen können zur Beschädigung des Geräts führen.

3. Halten Sie das Gerät von direkter

Sonneneinstrahlung oder anderen Wärmequellen fern. Dies kann zu einer Überhitzung führen und zu einer Fehlfunktion des Geräts führen.

4. Schützen Sie das Produkt vor Feuchtigkeit

(z. B. Vasen), übermäßiger Hitze (z. B. Kamine) oder Geräten, die starke magnetische oder ele trische Felder erzeugen. Trennen Sie das Netzkabel bei Fehlfunktionen des Geräts von der Stromversorgung. Ihr Produkt ist nicht für den gewerblichen Einsatz vorgesehen. Verwenden Sie dieses Produkt nur für den privaten Bereich. Wenn Ihr Produkt oder die CD bei kalten Temperaturen aufbewahrt wurden, kann Kondensation auftreten. Wenn Sie das Gerät bei kaltenTemperaturen transportiert haben, warten Sie mit der Inbetriebnahme circa 2 Stunden, bis das Gerät Raumtemperatur erreicht hat.

5. Die in diesem Produkt verwendeten

Batterien enthalten umweltschädliche Chemikalien. Entsorgen Sie die Batterien nicht im Hausmüll. Entsorgen Sie Batterien niemals in einem Feuer. Schließen Sie die Batterien nicht kurz, zerlegen und überhitzen Sie sie nicht. ACHTUNG : Bei unsachgemäßem Austausch von Batterien besteht Explosionsgefahr. Setzen Sie nur Batterien des gleichen oder eines gleichwertigen Typs ein.DEU - 4 INHALT 01 Überprüfen der Komponenten 6 02 Produktübersicht 7 Bedienfeld auf der Vorder-/Oberseite der Soundbar ------------------------- 7 Unterseite der Soundbar ------------------------- 8 03 Verwenden der Fernbedienung 9 Einlegen der Batterien vor der Verwendung der Fernbedienung (AAA-Batterien X 2) ------------------------- 9 So verwenden Sie die Fernbedienung

Verwenden der verborgenen Tasten (Tasten mit mehr als einer funktion)

Ausgabe-spezikationen für die unterschiedlichen sound-effekt-modi

Anpassen der Soundbar-Lautstärke mit einer TV-Fernbedienung ------------------------- 14 04 Anschliessen der Soundbar 15 Stromanschluss

Verbinden des Rücklautsprecherkits von Samsung mit der Soundbar

05 Verbindung mit einem TV-Gerät 19 Methode 1: Verbindung mit HDMI

Methode 2. Verbindung mit einem optischen Kabel

06 Verbindung Mit Einem Externen Gerat Herstellen 25 Methode 1. Über ein HDMI-Kabel verbinden (mit Unterstützung der Dekodierung und Wiedergabe von Dolby Atmos®)

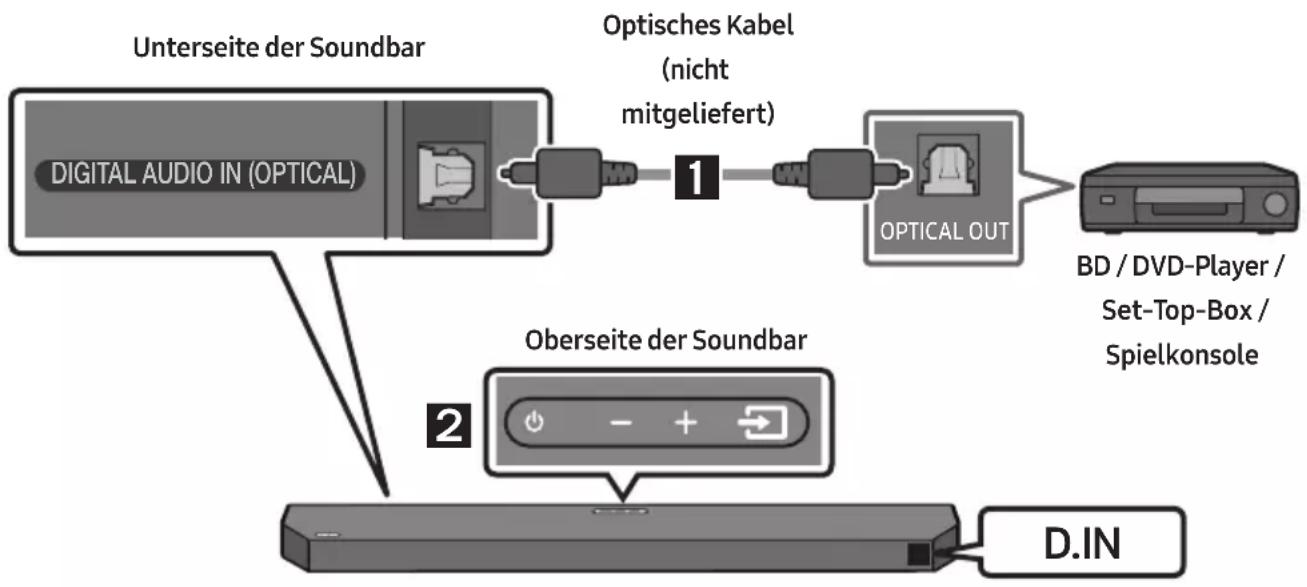

Methode 2. Verbindung mit einem optischen Kabel

26DEU - 5 07 Anschliessen eines USB-laufwerks 27 08 Anschliessen eines Mobilgeräts 28 Anschließen per Bluetooth

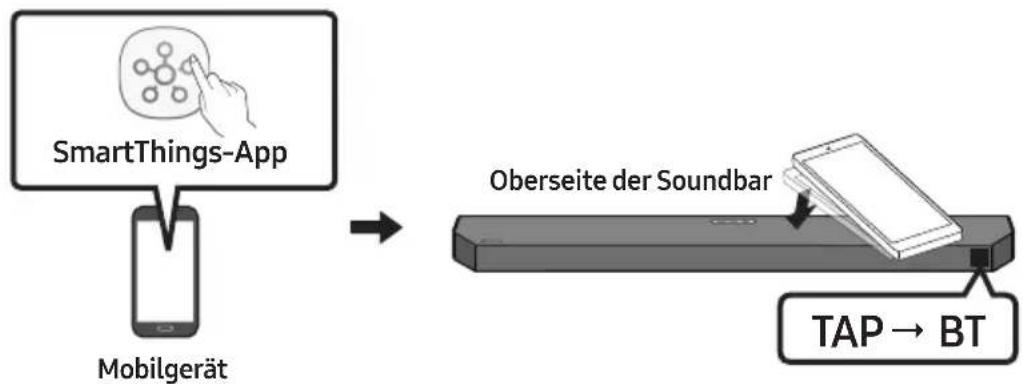

Verwendung von Tap Sound

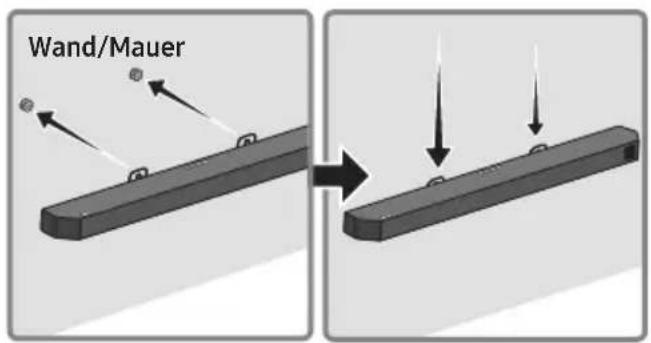

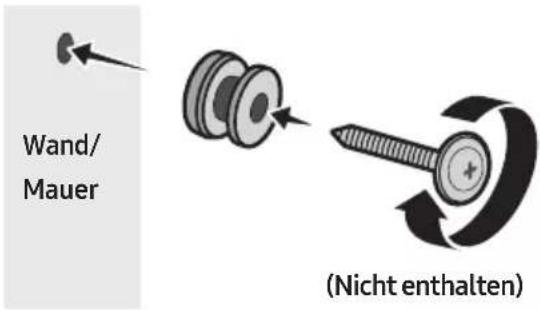

09 Installieren der Wandhalterung 33 Vorsichtsmaßnahmen für die Installation

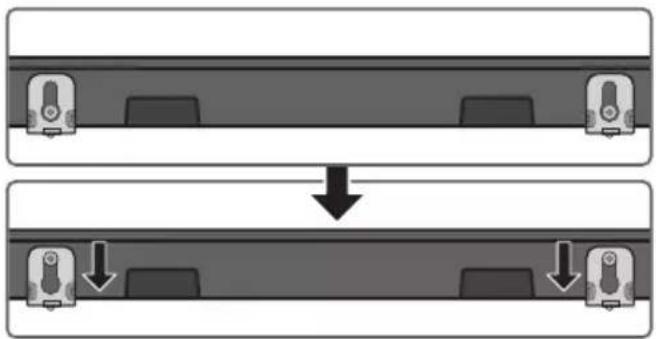

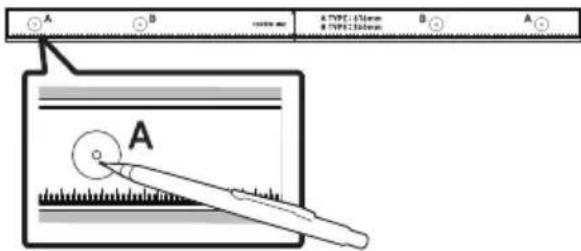

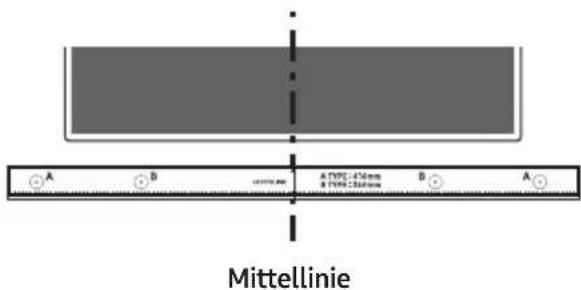

Komponenten für die Anbringung an der Wand

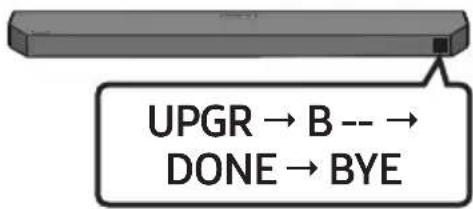

10 Installieren der soundbar vor dem fernseher 35 11 Softwareaktualisierung 36 USB-Update

12 Fehlerbehebung 38 13 Lizenz 40 14 Bekanntmachung zu Open Source Lizenzen 41 15 Wichtige Hinweise zum Kundendienst 41 16 SpezikationenundLeitfaden 42 Technische daten

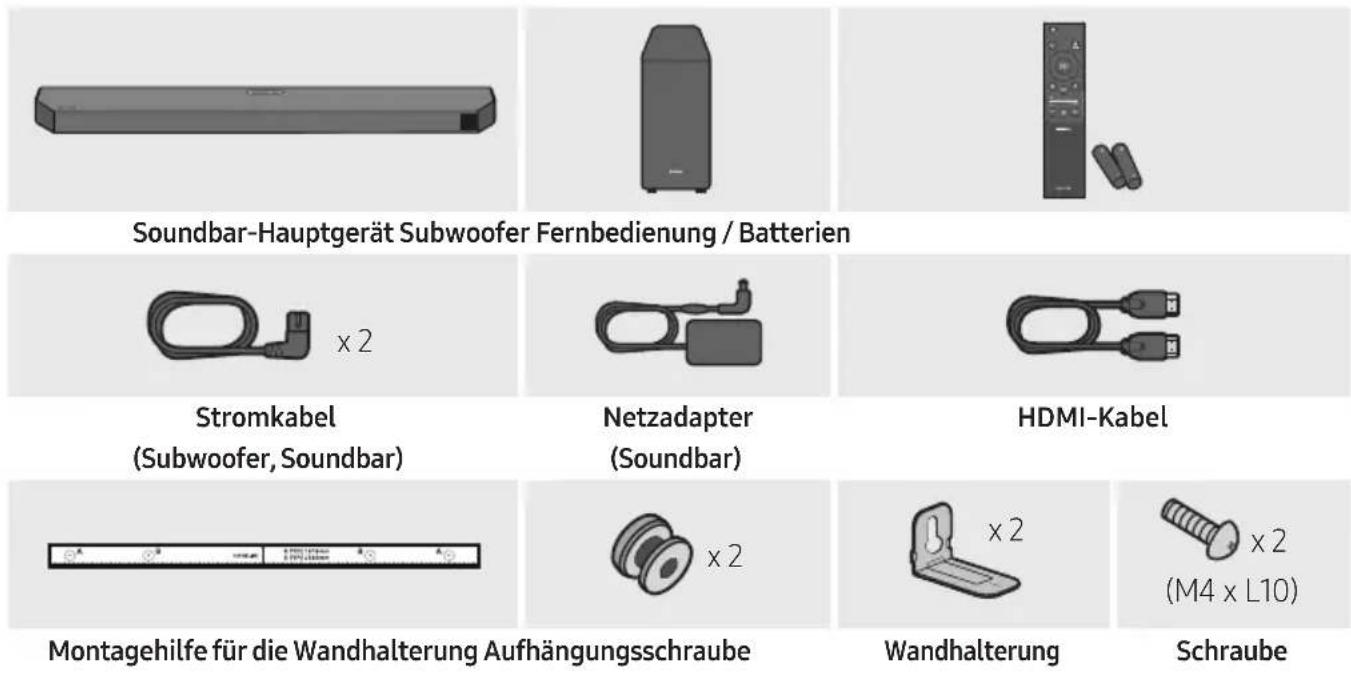

SOUND MODE WOOFER TONE CONTROL CH LEVEL Soundbar-Hauptgerät Subwoofer Fernbedienung / Batterien x 2 Stromkabel (Subwoofer, Soundbar) Netzadapter (Soundbar) HDMI-Kabel x 2 x 2 (M4 x L10) x 2 Montagehilfe für die Wandhalterung Aufhängungsschraube Wandhalterung Schraube

• Weitere Informationen zur benötigten Stromversorgung und zum Stromverbrauch nden Sie auf dem Etikett am Gerät. (Etikett: Unterseite des Soundbar-Hauptgeräts)

• Wenden Sie sich für den Kauf zusätzlicher Komponenten oder optionaler Kabel an ein Servicezentrum oder den Kundendienst von Samsung.

• Weitere Informationen über die Wandhalterung nden Sie auf Seite 33.

• Design und technische Daten können sich ohne vorherige Ankündigung ändern.

• Das Aussehen des Zubehörs kann etwas von den Abbildungen oben abweichen.DEU - 7

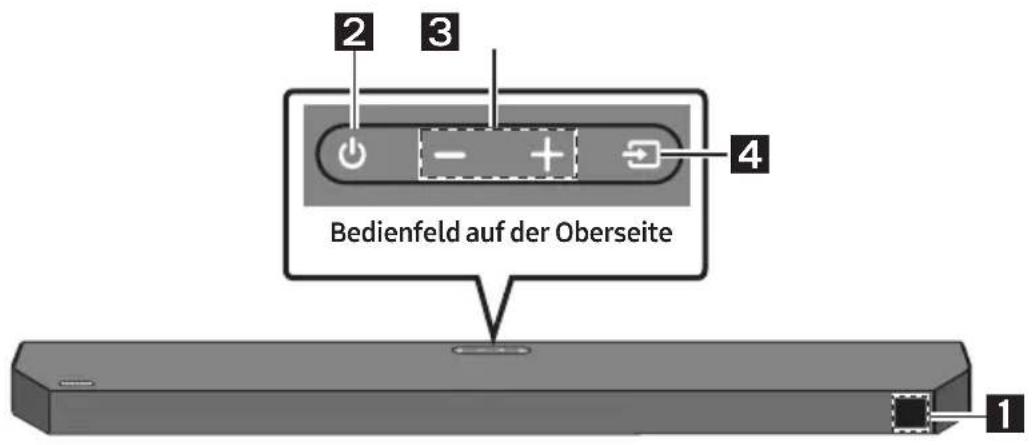

PRODUKTÜBERSICHT Bedienfeld auf der Vorder-/Oberseite der Soundbar Bedienfeld auf der Oberseite

Anzeige Zeigt den Status und den aktuellen Modus des Produkts an.

(Strom)-Taste Schaltet den Strom ein und aus.

• Auto Power Down-Funktion In folgenden Situationen wird das Gerät automatisch ausgeschaltet. – Modus D.IN / HDMI / BT / USB: Wenn seit mehr als 18 Minuten kein Audiosignal empfangen wurde.

(Lautstärke)-Taste Stellt die Lautstärke ein.

• Der Lautstärkepegel wird beim Einstellen auf der vorderen Anzeige der Soundbar angezeigt.

(Quelle)-Taste Wählt den Quelleneingangsmodus aus. Eingangsmodus Anzeige Optisch D.IN eARC/ARC (HDMI OUT)

• D.IN TV eARC (Automatische Umwandlung) D.IN TV ARC (Automatische Umwandlung) HDMI HDMI BLUETOOTH-Modus BT USB-Modus USB

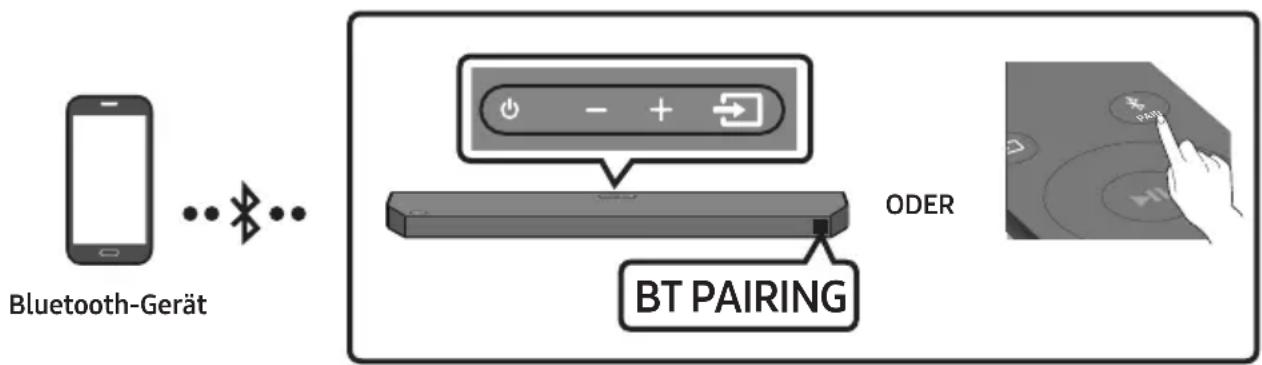

• Zum Einschalten des Modus „BT PAIRING“ schalten Sie die Quelle auf den Modus „BT“ um und halten Sie dann die taste (Quelle) länger als 5 Sekunden lang gedrückt.

• „*“-Modus wird unterstützt, wenn die eARC-Funktion in den TV-Einstellungen aktiviert ist.

• Nach dem Anschluss des Netzkabels muss 4 bis 6 Sekunden gewartet werden, bis der Netzschalter bedient werden kann.DEU - 8

• Wenn Sie dieses Gerät einschalten, vergeht eine Verzögerungszeit von 4 bis 5 Sekunden, bevor eine Tonausgabe erfolgt.

• Wenn Sie Töne sowohl aus dem TV-Gerät als auch der Soundbar hören, gehen Sie zum Menü Einstellung für den Ton des TV-Geräts und wechseln Sie den TV-Lautsprecher auf Ext. Lautsprecher. Unterseite der Soundbar HDMIHDMI TO TV(eARC/ARC) DIGITAL AUDIO IN (OPTICAL) USB (5V 0.5A) DC 24V HDMI HDMI TO TV(eARC/ARC)DIGITAL AUDIO IN (OPTICAL)USB (5V 0.5A)DC 24V HDMI HDMI TO TV(eARC/ARC)DIGITAL AUDIO IN (OPTICAL)

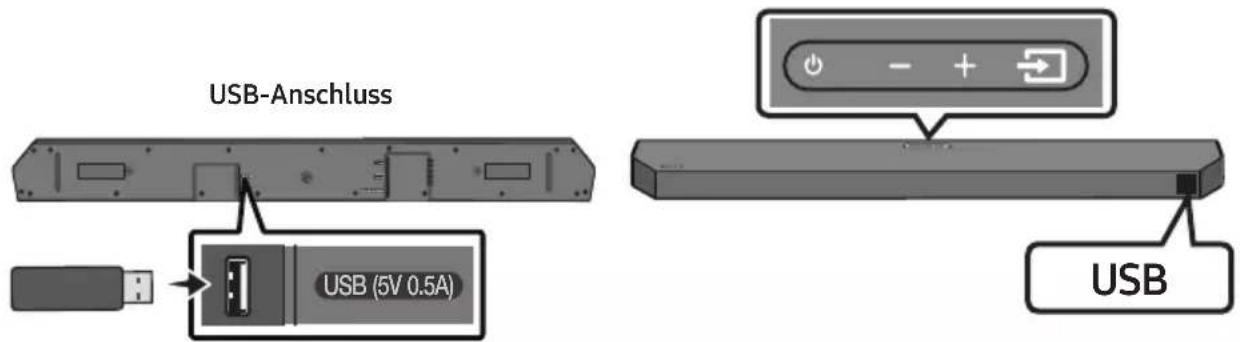

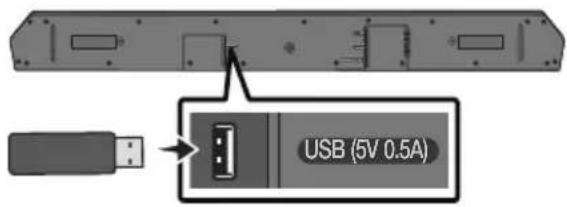

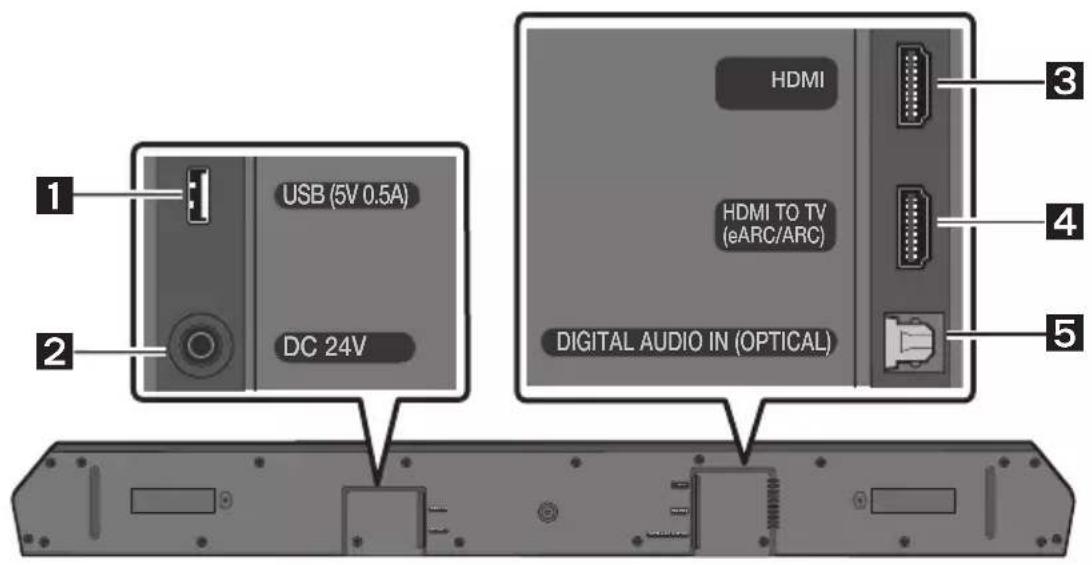

USB (5V 0.5A) Schließen Sie hier ein USB-Laufwerk an, um Musikdateien über die Soundbar wiederzugeben, die auf dem USB-Laufwerk gespeichert sind.

DC 24V (Stromversorgungseingang) Den Netzadapter anschließen.

HDMI Gibt digitale Video- und Audiosignale über ein HDMI-Kabel simultan ein. An den HDMI-Ausgang eines externen Geräts anschließen.

HDMI TO TV (eARC/ARC) An die HDMI IN (eARC)-Buchse an einem Fernseher anschließen.

DIGITAL AUDIO IN (OPTICAL) An den digitalen (optischen) Ausgang eines externen Geräts anschließen.

• Ziehen Sie, wenn Sie das Stromkabel des AC/DC-Adapters von der Steckdose trennen möchten, am Stecker. Ziehen Sie nicht am Kabel.

• Schließen Sie dieses Gerät oder andere Geräteteile nicht an eine AC-Steckdose an, bis alle Anschlüsse zwischen den Teilen hergestellt sind.DEU - 9

03 VERWENDEN DER FERNBEDIENUNG

Einlegen der Batterien vor der Verwendung der Fernbedienung (AAA-Batterien X 2) Schieben Sie die rückseitige Abdeckung in Pfeilrichtung, bis sie vollständig entfernt ist. Legen Sie 2 AAA-Batterien (1,5V) so ausgerichtet ein, dass ihre Polarität richtig ist. Schieben Sie die rückseitige Abdeckung wieder vollständig zurück. So verwenden Sie die Fernbedienung SOUND MODE WOOFERTONE CONTROL CH LEVEL

SOUNDMODEWOOFERTONE CONTROL CH LEVEL Strom Schaltet die Soundbar ein und aus.

SOUNDMODEWOOFERTONE CONTROL CH LEVEL Quelle Drücken Sie dies, um eine an die Soundbar angeschlossene Quelle auszuwählen.

SOUNDMODEWOOFERTONE CONTROL CH LEVEL Stummschaltung Drücken Sie die Taste (Stummschaltung), um den Ton stumm zu schalten. Drücken Sie sie erneut, um den Ton wieder einzuschalten.

SOUNDMODEWOOFERTONE CONTROL CH LEVEL Lautstärke CH LEVEL TONE CONTROL WOOFERSOUND MODE CH LEVEL TONE CONTROL WOOFERSOUND MODE CH LEVEL TONE CONTROL WOOFER SOUND MODE CH LEVEL TONE CONTROL WOOFER SOUND MODE Drücken Sie die Taste nach oben oder unten, um die Lautstärke einzustellen.

• Stummschaltung Drücken Sie die Taste Lautstärke, um den Ton stumm zu schalten. Drücken Sie sie erneut, um den Ton wieder einzuschalten.DEU - 10

SOUND MODE WOOFER TONE CONTROL CH LEVEL CH LEVEL Sie können durch Drücken der Taste die Lautstärke jedes Lautsprechers anpassen.

• Drücken Sie die Taste, um CENTER LEVEL auszuwählen und passen Sie die Lautstärke dann mithilfe der Oben/Unten-Tasten zwischen -6~+6 an.

• Wenn die hinteren Lautsprecher (separat erhältlich) angeschlossen sind, wird die Einstellung REAR LEVEL unterstützt. Wenn Sie die Lautstärke vom REAR LEVEL mithilfe der Oben/Unten-Tasten zwischen -6 und +6 anpassen möchten.

SOUND MODE WOOFER TONE CONTROL CH LEVEL Klangsteuerung Sie können durch Drücken der Taste die Audiofunktion festlegen. Die gewünschten Einstellungen können mit den Tasten Oben/Unten eingestellt werden. VOICE ENHANCE ON/OFF NIGHT MODE ON/OFF SYNC VIRTUAL ON/OFF

– VOICE ENHANCE ON/OFF

Dieser Modus erleichtert das Hören von gesprochenen Dialogen in Film und Fernsehen.

Dieser Modus ist für die Nutzung in der Nacht optimiert. Die Einstellungen sind so optimiert, dass die Lautstärke verringert wird aber die Dialoge deutlich bleiben. – SYNC Falls das Video auf dem Fernseher und der Ton der Soundbar nicht synchron sind, drücken Sie die (Klangsteuerung) -Taste, um SYNC auszuwählen und stellen Sie dann mit den Oben/Unten-Tasten die Audioverzögerung zwischen 0~300Millisekunden ein. (Nicht verfügbar im „USB“- oder „BT“-Modus.)

Die Dolby Virtual-Funktion kann auf ON/OFF geschaltet werden.

• Die Audiofunktionen VOICE ENHANCE, NIGHT MODE und VIRTUAL können mithilfe der Oben/Unten-Tasten auf ON/OFF gestellt werden. (Die VIRTUAL-Funktion ist im Modus „USB“ oder „BT“ nicht verfügbar.)

• Drücken Sie die Taste (Klangsteuerung) und halten Sie sie ca. 5 Sekunden lang gedrückt, um den Klang für jedes Frequenzband anzupassen. 150Hz, 300Hz, 600Hz, 1,2kHz, 2,5kHz, 5kHz und 10kHz sind durch Verwendung der Tasten Links/Rechts wählbar und können mit den Tasten Oben/Unten auf eine Einstellung zwischen -6 bis +6 eingestellt werden. (Stellen Sie sicher, dass der Sound-Modus auf „STANDARD“ eingestellt ist.)

SOUND MODE WOOFER TONE CONTROL CH LEVEL Bluetooth PAIR Schalten Sie die Soundbar in den Bluetooth-Kopplungs-Modus. Drücken Sie die Taste PAIR und warten Sie auf den „BT PAIRING“-Bildschirm, um ein neues Bluetooth-Gerät zu verbinden.

Wiedergabe / Pause VOL WOOFER SOUNDMODEPAIR Sie können die Musik auch durch Drücken der Taste wiedergeben oder pausieren.DEU - 11

VOL WOOFER SOUNDMODEPAIR Oben/Unten/ Links/Rechts Drücken Sie die angegebenen Bereiche zum Auswählen von Oben/Unten/Links/Rechts. Drücken Sie Oben/Unten/Links/Rechts auf der Taste zum Auswählen oder Einstellen von Funktionen.

• Wiederholen Zum Verwenden der Wiederholungsfunktion im „USB“-Modus drücken Sie die Oben- Taste.

• Musiktitel überspringen Drücken Sie die Taste Rechts, um die nächste Musikdatei auszuwählen. Drücken Sie die Taste Links, um die vorherige Musikdatei auszuwählen.

• ID SET Drücken und halten Sie die Taste Oben für 5 Sekunden gedrückt, um ID SET abzuschließen (bei Verbindung mit einem drahtlosen Subwoofer oder bei drahtlosen hinteren Lautsprechern).

SOUND MODE WOOFER TONE CONTROL CH LEVEL Info Drücken Sie die Taste, um Informationen zur aktuellen Funktion oder dem verfügbaren Codec anzuzeigen.

SOUND MODE WOOFER TONE CONTROL CH LEVEL SOUND MODE Sie können durch Drücken der Taste den gewünschten Tonmodus auswählen. SURROUND SOUND GAME ADAPTIVE SOUND DTS VIRTUAL:X STANDARD – SURROUND SOUND Liefert ein größeres Klangfeld als der Standard. – GAME Liefert einen stereoskopischen Sound, der Sie beim Spielen in die Handlung eintauchen lässt. – ADAPTIVE SOUND Analysiert den Inhalt in Echtzeit und stellt automatisch das optimale Schallfeld auf Grundlage der Eigenschaften des Inhalts zur Verfügung.

Immersiver 3D-Ton von beliebigem Inhalt. – STANDARD Gibt den Originalton aus.

• DRC (Dynamic Range Control) DRC-Funktion (Dynamic Range Control) auf Dolby Digital-Tracks anwenden. Halten Sie bei eingeschalteter Soundbar die Taste SOUND MODE länger als 5Sekunden gedrückt, um die DRC-Funktion (Dynamic Range Control) zu aktivieren bzw. zu deaktivieren. Bei aktivierter DRC-Funktion wird lauter Ton verringert. (Der Ton kann verzerrt sein.)

• Bluetooth Power Mit dieser Funktion schaltet sich die Soundbar automatisch ein, wenn sie eine Verbindungsanfrage von einem zuvor verbundenen Fernseher oder Bluetooth-Gerät erhält. Diese Einstellung ist standardmäßig eingeschaltet. – Halten Sie die Taste SOUND MODE für mindestens 5 Sekunden gedrückt, um die Bluetooth Power-Funktion auszuschalten.DEU - 12

SOUND MODE WOOFER TONE CONTROL CH LEVEL WOOFER (BASS)-STUFE CH LEVEL TONE CONTROL WOOFER SOUND MODE CH LEVEL TONE CONTROL WOOFER SOUND MODE CH LEVEL TONE CONTROL WOOFERSOUND MODE CH LEVEL TONE CONTROL WOOFERSOUND MODE Drücken Sie die Taste nach oben oder unten, um die Lautstärke des Woofers (Bass) auf -12 oder auf -6 bis +6 einzustellen. Um die Woofer (Bass)-Lautstärkestufe auf 0 (Standard) einzustellen, drücken Sie die Taste.

SOUND MODE WOOFER TONE CONTROL CH LEVEL TONE CONTROL Sie können durch Drücken der Taste die Lautstärke des Höhen- und Basstons anpassen.

• Drücken Sie die Taste, um TREBLE oder BASS auszuwählen und passen Sie die Lautstärke dann mithilfe der Oben/Unten-Tasten zwischen -6~+6 an. Sobald die Basslautstärke geändert wurde, wird die Lautstärke des Tieftöners ebenfalls entsprechend angepasst. Verwenden der verborgenen Tasten (Tasten mit mehr als einer funktion) Verborgene Taste Referenzseite Fernbedienungstaste Funktion WOOFER (Oben) TV-Fernbedienung Ein/Aus (Standby) Seite 14 Links Automatische TV-Verbindung Ein/Aus (BT Bereit) Seite 24 Oben ID SET Seite 11 (Klangsteuerung) 7 Band EQ Seite 10 SOUND MODE DRC ON/OFF (Standby) Seite 11 Bluetooth Power Seite 11DEU - 13 Ausgabe-spezikationenfürdieunterschiedlichensound-effekt-modi Effekt Eingang Ausgang Nur mit Subwoofer Mit Subwoofer und drahtlosem Rücklautsprecherkit SOUND MODE Surround VOL WOOFER SOUND MODE Bluetooth POWER SURROUND SOUND

• Das drahtlose Rücklautsprecherkit von Samsung ist separat erhältlich. Für den Erwerb eines Kits kontaktieren Sie den Händler, bei dem Sie die Soundbar erworben haben.

• Wenn die Eingangsquelle Dolby Atmos® ist bietet die Konguration nur mit Subwoofer einen 3.1-Kanal-Ton, während die Konguration mit dem Subwoofer und einem drahtlosen Rücklautsprecherkit einen 5.1-Kanal-Ton bietet.

• Die hinteren Lautsprecher erzeugen keine Töne für die 2-Kanal-Ausgabe, während der Modus STANDARD verwendet wird. Um den Ton für die hinteren Lautsprecher zu aktivieren, ändern Sie den Effektmodus auf SURROUND SOUND.DEU - 14 Anpassen der Soundbar-Lautstärke mit einer TV-Fernbedienung Passen Sie die Soundbar-Lautstärke mit der TV-Fernbedienung an.

• Diese Funktion kann nur mit IR-Fernbedienungen verwendet werden. Bluetooth- Fernbedienungen (Fernbedienungen, bei denen eine Kopplung notwendig ist) werden nicht unterstützt.

• Stellen Sie den Lautsprecher des Fernsehers auf Ext. Lautsprecher, um diese Funktion zu verwenden.

• Diese Funktion wird von den folgenden Herstellern unterstützt: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

1. Schalten Sie die Soundbar aus.

2. Halten Sie die WOOFER-Taste 5 Sekunden lang gedrückt.

Jedes Mal, wenn Sie die WOOFER-Taste nach oben drücken und für mindestens 5 Sekunden gedrückt halten, ändert sich der Modus in der folgenden Reihenfolge: „OFF-TV REMOTE“ (Standardmodus), „SAMSUNG-TV REMOTE“, “ALL-TV REMOTE”. Fernbedienungstaste Anzeige Status SOUND MODE WOOFER CH LEVEL TONE CONTROL 5 Sec OFF-TV REMOTE (Standardmodus) Die TV-Fernbedienung deaktivieren. SOUND MODE WOOFER CH LEVEL TONE CONTROL 5 Sec SAMSUNG-TV REMOTE Die IR-Fernbedienung eines Samsung-TVs aktivieren. SOUND MODE WOOFER CH LEVEL TONE CONTROL 5 Sec ALL-TV REMOTE Die IR-Fernbedienung des Fernsehers eines Drittanbieters aktivieren.DEU - 15

04 ANSCHLIESSEN DER SOUNDBAR

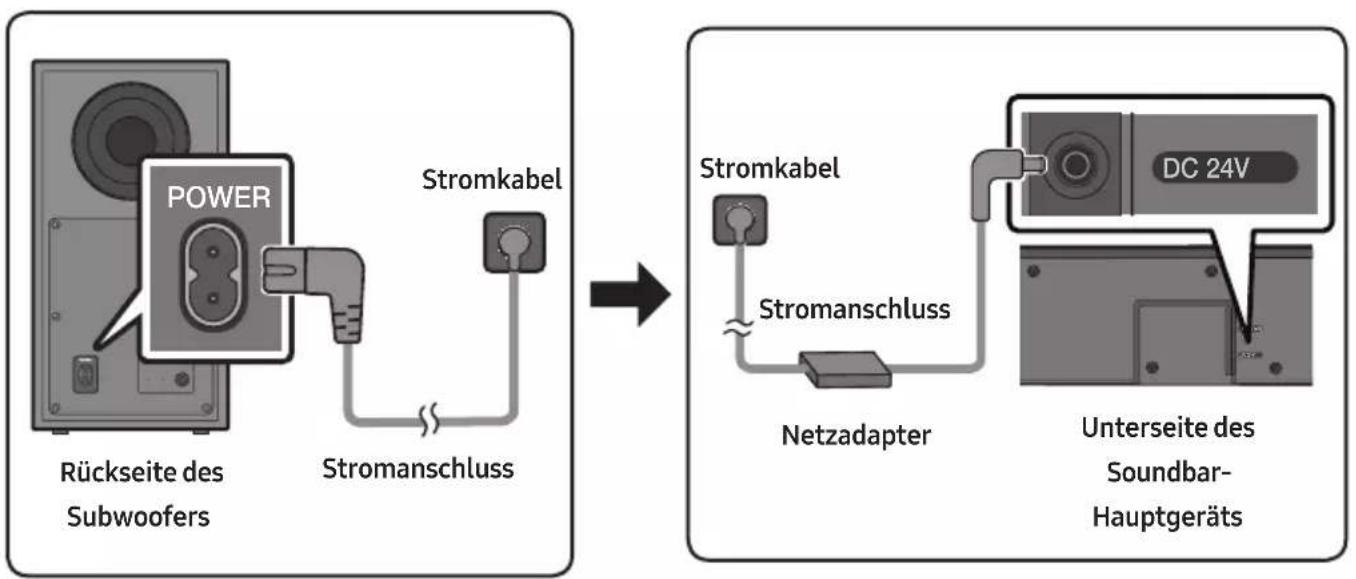

Stromanschluss Verwenden Sie die Stromkomponenten, um den Subwoofer und die Soundbar in der folgenden Reihenfolge an die Stromversorgung anzuschließen:

• Weitere Informationen zur benötigten Stromversorgung und zum Stromverbrauch nden Sie auf dem Etikett am Gerät. (Etikett: Unterseite des Soundbar-Hauptgeräts)

1. Schließen Sie das Netzkabel an den Subwoofer an.

2. Verbinden Sie das Netzkabel mit dem AC/DC-Netzteil. Schließen Sie das Netzteil (mit dem

Netzkabel) an die Soundbar an.

3. Verbinden Sie die Stromversorgung mit der Soundbar und dem Subwoofer.

• Schließen Sie das Netzkabel zuerst an den Subwoofer an. Der Subwoofer wird beim Einschalten der Soundbar automatisch angeschlossen. POWER Rückseite des SubwoofersStromkabelStromanschluss USB (5V 0.5A) DC 24V DC 24V Unterseite des Soundbar-HauptgerätsNetzadapterStromkabelStromanschluss
• Achten Sie darauf, dass der Netzadapter ach auf einem Tisch oder dem Fußboden liegt. Wenn Sie den Netzadapter in hängender Position mit dem Netzkabeleingang nach oben platzieren, könnten Wasser oder sonstige Fremdstoffe in den Adapter gelangen und zu Fehlfunktionen führen.

• Wenn Sie das Netzkabel beim Einschalten des Geräts aus- und wieder einstecken, schaltet sich die Soundbar automatisch ein.DEU - 16 Manuelles Verbinden des Subwoofers bei Fehlschlagen der automatischen Verbindung Vor dem Ausführen der folgenden Verbindungsschritte:

• Überprüfen Sie, ob die Stromkabel der Soundbar und des Subwoofers richtig angeschlossen sind.

• Stellen Sie sicher, dass die Soundbar eingeschaltet ist.

1. Halten Sie ID SET auf der Rückseite des Subwoofers mindestens 5 Sekunden lang gedrückt.

• Die rote Anzeigeleuchte auf der Rückseite des Subwoofers erlischt und die blaue Anzeigeleuchte blinkt. Blinkt schnell in blau 5 Sec Rückseite des Subwoofers Rückseite des Subwoofers

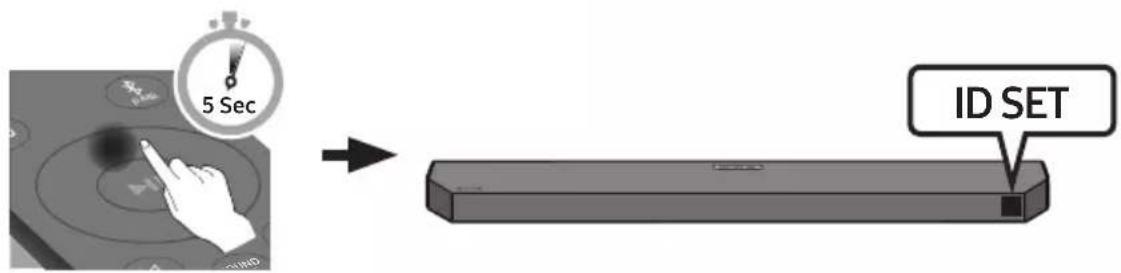

2. Halten Sie die Taste Oben auf der Fernbedienung länger als 5 Sekunden gedrückt.

• Für kurze Zeit erscheint nun die Meldung ID SET im Display der Soundbar und erlischt dann.

• Die Soundbar wird automatisch eingeschaltet, wenn ID SET abgeschlossen ist. SOUNDMODE PAIR5 Sec ID SET

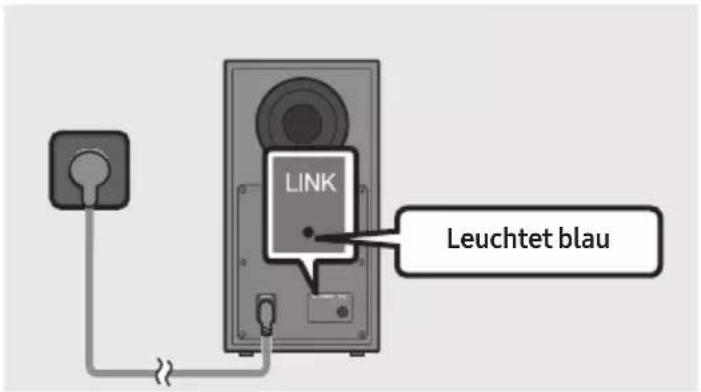

3. Prüfen Sie, ob die LINK-LED blau leuchtet (Verbindung hergestellt).

Leuchtet blau Die LINK-LED-Anzeige blinkt nicht länger, sondern leuchtet blau, wenn zwischen der Soundbar und dem Wireless-Subwoofer eine Verbindung besteht.DEU - 17 LED-Anzeigelichter auf der Rückseite des Subwoofers LED Status Beschreibung Abhilfe Blau Ein Erfolgreich verbunden (normaler Betrieb)

Blinkend Verbindung wird wieder hergestellt Prüfen Sie, ob das am Soundbar- Hauptgerät angeschlossene Stromkabel richtig verbunden ist oder warten Sie 5 Minuten. Falls das Blinken andauert, versuchen Sie, den Subwoofer manuell anzuschließen. Siehe Seite 16. Rot Ein Standby (bei ausgeschaltetem Soundbar-Hauptgerät) Prüfen Sie, ob das Stromkabel richtig am Soundbar-Hauptgerät angeschlossen ist. Verbindung fehlgeschlagen Erneut verbinden. Siehe die Anweisungen zur manuellen Verbindung auf Seite 16. Rot und blau Blinkend Fehlfunktion Siehe die Kontaktinformationen für das Samsung Servicezentrum in dem Handbuch. HINWEISE

• Stellen Sie vor dem Verschieben oder Aufstellen des Produkts sicher, dass das Gerät ausgeschaltet ist und das Stromkabel getrennt.

• Wenn die Haupteinheit ausgeschaltet ist, geht der drahtlose Subwoofer in den Standby-Modus und die STANDBY-LED auf der Rückseite blinkt mehrmals blau und wird dann rot.

• Wenn Sie in der Nähe der Soundbar ein Gerät mit gleicher Frequenz verwenden, kann es zu Interferenzen und damit zu Tonunterbrechungen kommen.

• Die maximale Übertragungsentfernung des drahtlosen Signals der Haupteinheit beträgt ca. 10 m, kann jedoch in Abhängigkeit Ihrer Betriebsumgebung unterschiedlich sein. Wenn sich eine Stahlbeton- oder Metallwand zwischen der Haupteinheit und dem drahtlosen Subwoofer bendet, funktioniert die Anlage möglicherweise gar nicht, weil das drahtlose Signal Metall nicht durchdringen kann.DEU - 18 ACHTUNG

• Es sind Antennen für den drahtlosen Empfang in den drahtlosen Subwoofer eingebaut. Halten Sie die Einheiten fern von Wasser und Feuchtigkeit.

• Für eine optimale Wiedergabeleistung stellen Sie sicher, dass der Bereich um den drahtlosen Subwoofer und die drahtlosen hinteren Lautsprecher (separat erhältlich) frei von Hindernissen ist. Verbinden des Rücklautsprecherkits von Samsung mit der Soundbar Erweitern Sie das System um echten drahtlosen Surround-Sound, indem Sie das drahtlose Rücklautsprecherkit (SWA-9200S, wird separat verkauft) von Samsung an Ihre Soundbar anschließen. Detaillierte Informationen zu Verbindungen nden Sie im Handbuch zum drahtlosen Rücklautsprecherkit von Samsung.DEU - 19

05 VERBINDUNG MIT EINEM TV-GERÄT

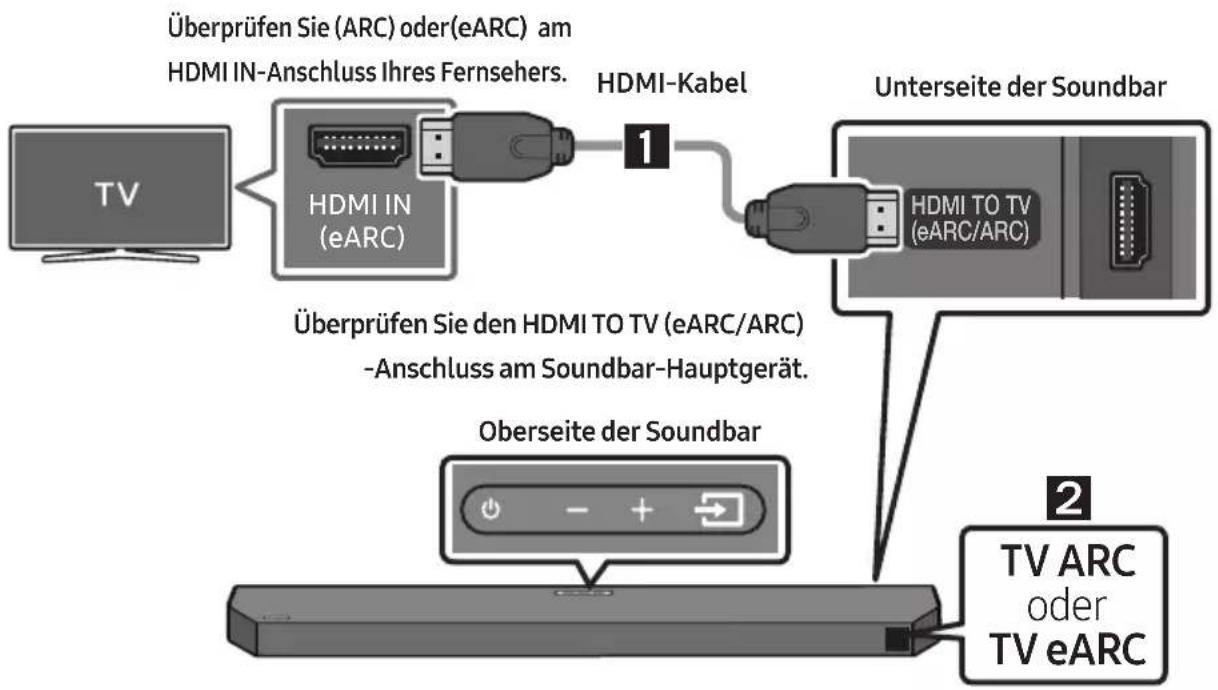

Methode1:VerbindungmitHDMI Anschließen des TV-Geräts, welches HDMI ARC/eARC (Audio Return Channel/ Enhanced Audio Return Channel) unterstützt ACHTUNG

• Wenn sowohl das HDMI-Kabel als auch das optische Kabel angeschlossen sind, wird zuerst das HDMI-Signal empfangen.
• Um das HDMI-Kabel zwischen dem Fernseher und der Soundbar anzuschließen, vergewissern Sie sich, dass Sie die mit ARC oder eARC gekennzeichneten Anschlüsse anschließen. Andernfalls wird der Ton des Fernsehers möglicherweise nicht ausgegeben.
• Es wird ein High-Speed HDMI Cable with Ethernet empfohlen.

• Bei Verbindung eines TVs, das die eARC-Funktion unterstützt, wird „TV eARC“ im Display angezeigt und der Ton ist hörbar. • Dolby Atmos® wird in der ARC/eARC-Funktion unterstützt.Überprüfen Sie (ARC) oder (eARC) am HDMI IN-Anschluss Ihres Fernsehers.HDMI IN(eARC)HDMI TO TV(eARC/ARC) DIGITAL AUDIO IN (OPTICAL) HDMI-KabelUnterseite der Soundbar Überprüfen Sie den HDMI TO TV (eARC/ARC) -Anschluss am Soundbar-Hauptgerät.Oberseite der Soundbar TV ARC oder TV eARC

1. Bei eingeschalteter Soundbar und eingeschaltetem Fernseher das HDMI-Kabel wie in der Abbildung gezeigt anschließen.

2. Das Anzeigefenster des Soundbar-Hauptgeräts zeigt „TV ARC“ oder „TV eARC“ an und die

Soundbar gibt den TV-Ton wieder.

• „TV eARC“ wird angezeigt, wenn die eARC-Funktion in den TV-Einstellungen aktiviert ist.DEU - 20

• Zum Herstellen einer Verbindung mit eARC muss die eARC-Funktion im TV-Menü auf „Ein“ festgelegt werden. Weitere Einzelheiten zu der Einstellung nden Sie im TV- Benutzerhandbuch. (z.B. Samsung-TV : Start ( ) → Menü → Einstellung ( ) → Alle Einstellungen ( ) → Ton → Experteneinstellungen → HDMI-eARC-Modus (Auto))

• Falls der Ton des Fernsehers nicht hörbar ist, drücken Sie die Taste (Quelle) auf der Fernbedienung oder auf der Oberseite der Soundbar, um in den „D.IN“-Modus zu wechseln. Der Bildschirm zeigt der Reihe nach „D.IN“ und „TV ARC“ oder „TV eARC“ an und der TV-Ton wird wiedergegeben.

• Wenn im Displayfenster des Soundbar-Hauptgeräts „TV ARC“ oder „TV eARC“ nicht angezeigt wird, stellen Sie sicher, dass das HDMI-Kabel an den korrekten Anschluss angeschlossen ist.

• Ändern Sie die Lautstärke der Soundbar mit den Lautstärketasten an der TV-Fernbedienung. HINWEISE

• Wenn Sie ein TV-Gerät, das HDMI ARC/eARC (Audio Return Channel/Enhanced Audio Return Channel) unterstützt, über ein HDMI-Kabel an die Soundbar anschließen, können Sie die digitalen Video- und Audiodaten übertragen, ohne ein separates optisches Kabel anzuschließen.

• Wir empfehlen, falls möglich, die Verwendung eines kernlosen HDMI-Kabels. Wenn Sie ein HDMI- Kabel mit Kern verwenden, sollte der Kabeldurchmesser weniger als 14 mm betragen.

• Diese Funktion ist nicht verfügbar, wenn das HDMI-Kabel ARC oder eARC nicht unterstützt.

• ARC und eARC unterscheiden sich in der Bandbreite. eARC, das die verbesserte Version des Audio Return Channel ist, hat eine deutlich höhere Bandbreite als ARC. Bei einer höheren Bandbreite steigert sich die Datenmenge, die übertragen werden kann. Mit dem eARC-Kanal können Sie den Ton also über Formate wie Dolby Atmos® genießen.

• Wenn Rundfunksignale Dolby Digital sind und die Einstellung für „Digitales Ausgangsaudioformat” auf Ihrem Fernseher auf PCM gestellt ist, wird empfohlen, die Einstellung auf Dolby Digital zu ändern. Nach dem Ändern der Einstellung können Sie eine bessere Soundqualität genießen. (Das Menü des Fernsehers kann je nach dem Hersteller des Fernsehers unterschiedliche Bezeichnungen für Dolby Digital und PCM verwenden.)DEU - 21 Methode 2. Verbindung mit einem optischen Kabel Checkliste vor dem Verbinden

• Wenn sowohl das HDMI-Kabel als auch das optische Kabel angeschlossen sind, wird zuerst das HDMI-Signal empfangen.

• Wenn Sie ein optisches Kabel verwenden und die Anschlüsse über Abdeckungen verfügen, müssen Sie die Abdeckungen unbedingt entfernen. OPTICAL OUTDIGITAL AUDIO IN (OPTICAL)Unterseite der Soundbar Optisches Kabel (nicht mitgeliefert) D.IN

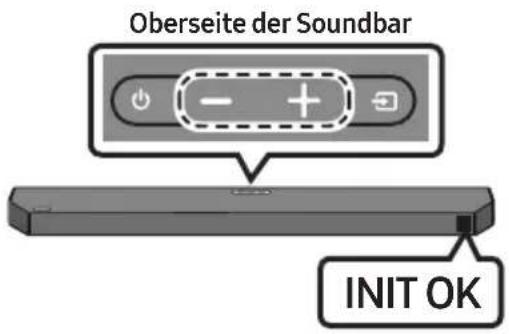

Oberseite der Soundbar

1. Verbinden Sie den Anschluss DIGITAL AUDIO IN (OPTICAL) der Soundbar über ein optisches

Digitalkabel (nicht mitgeliefert) mit dem Anschluss OPTICAL OUT des Fernsehers.

2. Drücken Sie die Taste (Quelle) auf dem Bedienfeld der Oberseite oder auf der Fernbedienung

und wählen Sie dann den „D.IN“-Modus aus.

3. Der Ton des Fernsehers wird über die Soundbar ausgegeben.DEU - 22

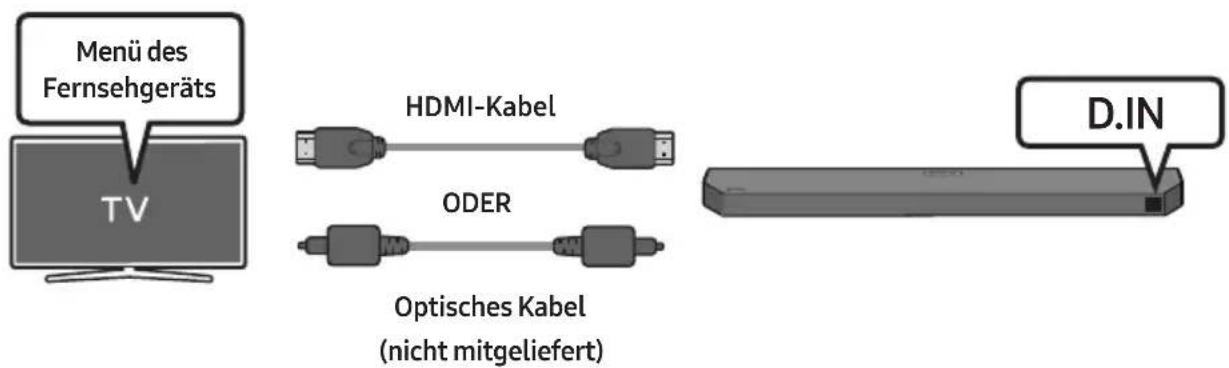

Verwenden der Q-Symphony-Funktion Bei der Q-Symphony wird die Soundbar mit einem Samsung Fernsehgerät synchronisiert, um Ton aus zwei Geräten für einen optimalen Surround-Effekt zu erzielen. Wenn die Soundbar angeschlossen ist, erscheint das Menü „TV+Soundbar“ unter dem Menü Tonausgabe des TVs. Wählen Sie das entsprechende Menü aus. Menü des Fernsehgeräts ODER Optisches Kabel (nicht mitgeliefert) HDMI-Kabel D.IN

• Beispiel für Menü des Fernsehgeräts: TV + [AV] Soundbar Serienbezeichnung (HDMI) HINWEISE

• Kann entsprechend des von dem Fernsehgerät unterstützten Codecs betrieben werden.

• Diese Funktion wird nur unterstützt, wenn das HDMI-Kabel oder das optische Kabel (nicht mitgeliefert) verbunden ist.

• Die angezeigte Meldung kann je nach TV-Modell unterschiedlich sein.

• Diese Funktion ist für einige Samsung TVs und einige Soundbar-Modelle verfügbar.DEU - 23 Methode 3. Verbindung per Bluetooth Wenn ein Fernseher über Bluetooth verbunden wird, können Sie einen Stereoton ohne lästige Kabel hören.

• Es kann nur ein Fernseher gleichzeitig verbunden werden. SOUND MODE PAIR ODER BT PAIRING Die erste Verbindung

1. Drücken Sie die Taste PAIR auf der Fernbedienung, um in den Modus „BT PAIRING“ zu wechseln.

(ODER) a. Drücken Sie die Taste (Quelle) auf dem Bedienfeld der Oberseite und wählen Sie dann „BT“ aus. „BT“ wird in wenigen Sekunden automatisch zu „BT PAIRING“ oder zu „BT READY“, falls eine Verbindung bereits verzeichnet wurde. b. Wenn „BT READY“ erscheint, die Taste (Quelle) auf dem Bedienfeld der Oberseite der Soundbar für mehr als 5 Sekunden gedrückt halten, damit „BT PAIRING“ angezeigt wird.

2. Wählen Sie den Bluetooth-Modus an dem Fernseher aus. (Weitere Informationen nden Sie im

Handbuch des Fernsehers.)

Soundbar Q6C-Series(Bluetooth) “ aus der Liste auf dem Bildschirm des Fernseher aus. Eine verfügbare Soundbar wird durch „Need Pairing“ oder „Paired“ auf der Bluetooth-Geräteliste des Fernsehers angezeigt. Zum Verbinden der Soundbar wählen Sie die Meldung und stellen Sie eine Verbindung her.

• Wenn der Fernseher verbunden ist, erscheint [Name des Fernsehers]“ → „BT“ auf der vorderen Anzeige des Fernsehers.

4. Sie können den TV-Ton jetzt aus der Soundbar hören.

• Nachdem Sie die Soundbar zum ersten Mal mit Ihrem Fernseher verbunden haben, verwenden Sie den Modus „BT READY“ um erneut eine Verbindung herzustellen. Falls das Gerät nicht verbunden werden kann

• Falls die Auistung der zuvor verbundenen Soundbar (z. B. „Soundbar Q6C-Series(Bluetooth)“) in der Liste erscheint, löschen Sie sie.

• Wiederholen Sie dann die Schritte 1 bis 3.DEU - 24 Trennen der Soundbar vom Fernseher Drücken Sie die Taste (Quelle) auf dem Bedienfeld der Oberseite oder auf der Fernbedienung und wechseln Sie dann in einen beliebigen Modus außer in den „BT“-Modus.

• Das Trennen dauert einige Zeit, da der Fernseher ein Antwortsignal von der Soundbar empfangen muss. (Die benötigte Zeit kann je nach Fernsehermodell unterschiedlich sein.)

• Um die automatische Bluetooth-Verbindung zwischen der Soundbar und dem Fernsehgerät aufzuheben, drücken Sie die Taste Links an der Fernbedienung für 5 Sekunden, wenn sich die Soundbar im Status „BT READY“ bendet. (Einschalten → Ausschalten) Was ist der Unterschied zwischen BT READY und BT PAIRING?

• BT READY : In diesem Modus können Sie ein TV-Gerät oder ein Mobilgerät verbinden, das bereits zuvor verbunden wurde.

• BT PAIRING : In diesem Modus können Sie ein neues Gerät mit der Soundbar verbinden. (Drücken Sie die Taste PAIR auf der Fernbedienung oder halten Sie die Taste (Quelle) auf der Oberseite der Soundbar für mehr als 5 Sekunden gedrückt, während die Soundbar im „BT“-Modus ist.) Hinweise zur Bluetooth-Verbindung

• Suchen Sie ein neues Gerät im Umkreis von 1 m, um eine Verbindung per Bluetooth- Kommunikation herzustellen.

• Falls sie beim Verbinden mit einem Bluetooth-Gerät nach einem PIN-Code gefragt werden, geben Sie <0000> ein.

• Im Bluetooth-Verbindungsmodus geht die Bluetooth-Verbindung verloren, wenn der Abstand zwischen der Soundbar und dem Bluetooth-Gerät 10 m überschreitet.

• Die Soundbar schaltet sich nach 18 Minuten im Bereitschaftszustand automatisch aus.

• Die Soundbar könnte unter den folgenden Umständen die Bluetooth-Suche oder -Verbindung eventuell nicht korrekt ausführen: – Wenn die Soundbar von einem starken elektrischen Feld umgeben ist. – Wenn mehrere Bluetooth-Geräte gleichzeitig mit der Soundbar gekoppelt sind. – Wenn das Bluetooth-Gerät ausgeschaltet ist, sich nicht an der richtigen Stelle bendet oder nicht funktioniert.

• Elektronische Geräte können Funkstörungen verursachen. Elektromagnetische Wellen erzeugende Geräte müssen vom Soundbar-Hauptgerät ferngehalten werden - z. B. Mikrowellen, WLAN-Geräte etc.DEU - 25

06 VERBINDUNG MIT EINEM EXTERNEN

GERAT HERSTELLEN Methode 1. Über ein HDMI-Kabel verbinden (mit Unterstützung der Dekodierung und Wiedergabe von Dolby Atmos®) Checkliste vor dem Verbinden

• Falls die Audioausgabeoptionen sekundäres Audio beinhalten, stellen Sie sicher, dass sekundäres Audio ausgeschaltet ist. • Stellen Sie sicher, dass die Inhalte Dolby Atmos® unterstützen.HDMI OUTHDMI IN(eARC) HDMI HDMI TO TV(eARC/ARC) DIGITAL AUDIO IN (OPTICAL) HDMI-Kabel HDMI-Kabel Unterseite der Soundbar

HDMI Oberseite der Soundbar

1. Schließen Sie ein HDMI-Kabel vom HDMI-Anschluss auf der unterseite der Soundbar am HDMI

OUT-Anschluss Ihres Digitalgeräts an.

2. Schließen Sie ein HDMI-Kabel vom HDMI TO TV (eARC/ARC)-Anschluss auf der unterseite der

Soundbar am HDMI IN (eARC) -Anschluss Ihres TV-Geräts an.

3. Drücken Sie die Taste (Quelle) auf dem Bedienfeld der Oberseite oder auf der Fernbedienung

und wählen Sie dann „HDMI“ aus.

4. Der Modus „HDMI“ wird auf dem Anzeigefeld der Soundbar angezeigt und der Ton wird

wiedergegeben.DEU - 26 HINWEISE Bei Verwendung von Dolby Atmos®

DOLBY ATMOS KongurierenvonDolbyAtmos®anIhremBD-PlayerodersonstigenGeräten.

UnterstützteUHD-Signalspezizierung(3840x2160p) Framerate (f/s) Farbtiefe RGB4:4:4 YCbCr4:4:4 YCbCr4:2:2 YCbCr4:2:0

Methode 2. Verbindung mit einem optischen Kabel OPTICAL OUT HDMI TO TV(ARC) DIGITAL AUDIO IN (OPTICAL)Optisches Kabel (nicht mitgeliefert)Unterseite der Soundbar BD / DVD-Player / Set-Top-Box / Spielkonsole

D.IN Oberseite der Soundbar

07 ANSCHLIESSEN EINES USB-LAUFWERKS

Sie können Musikdateien an einem USB-Laufwerk über die Soundbar wiedergeben. USB-Anschluss HDMI HDMI TO TV(eARC/ARC)DIGITAL AUDIO IN (OPTICAL)USB (5V 0.5A)DC 24VUSB (5V 0.5A) USB

1. Verbinden Sie das USB-Laufwerk mit dem USB-Anschluss an der Unterseite des Geräts.

2. Drücken Sie die Taste (Quelle) auf dem Bedienfeld der Oberseite oder auf der Fernbedienung

und wählen Sie dann „USB“ aus.

3. Auf dem Anzeigebildschirm wird „USB“ angezeigt.

4. Geben Sie Musikdateien vom USB-Laufwerk über die Soundbar wieder.

• Die Soundbar schaltet sich automatisch aus (Auto Power Down), wenn 18 Minuten lang kein Audiosignal vom USB-Laufwerk eingeht oder keine USB-Laufwerkverbindung vorhanden ist. Kompatibilitätsliste Verlängerung Codec Samplingrate Bitrate *.mp3 MPEG1 Layer2 32kHz ~ 48kHz 32 ~ 320kbps MPEG1 Layer3 32kHz ~ 48kHz 32 ~ 320kbps MPEG2 Layer3 16kHz ~ 24kHz 8 ~ 160kbps MPEG2.5 Layer3 8kHz ~ 12kHz 8 ~ 160kbps *.wma WMA7/8/9 (Nur Audio) 32kHz ~ 48kHz 32 ~ 320kbps *.ogg Vorbis 32kHz ~ 48kHz 45 ~ 500kbps *.aac *.m4a *.mp4 A AC-LC (MPEG2/MPEG4 Nur Audio) 32kHz ~ 48kHz 32 ~ 320kbps *.wav LPCM 32kHz ~ 192kHz 1024 ~ 9216kbps *.ac FLAC 32kHz ~ 192kHz 162 ~ 8100kbps *.aiff AIFF 32kHz ~ 192kHz 1024 ~ 9216kbps

• Sind zu viele Ordner (ungefähr 200) und Dateien (ungefähr 2000) auf dem USB-Laufwerk gespeichert, kann es einige Zeit dauern, bis die Soundbar auf die Dateien zugreifen und diese abspielen kann.

• Unterstütztes USB-Dateisystem: FAT16, FAT32, NTFSDEU - 28

08 ANSCHLIESSEN EINES MOBILGERÄTS

Anschließen per Bluetooth Wenn ein Mobilgerät über Bluetooth verbunden wird, können Sie einen Stereoton ohne lästige Kabel hören.

• Wenn Sie ein gekoppeltes Bluetooth-Gerät mit der ausgeschalteten Soundbar verbinden, schaltet sich die Soundbar automatisch ein.

• Die Verbindung ist auf einen Fernseher oder zwei Bluetooth-Geräte gleichzeitig eingeschränkt. SOUND MODE PAIR ODER BT PAIRING Bluetooth-Gerät Die erste Verbindung

• Achten Sie beim Verbinden mit einem neuen Bluetooth-Gerät darauf, dass sich das Gerät innerhalb einer Entfernung von 1 m bendet.

1. Drücken Sie die Taste PAIR auf der Fernbedienung, um in den Modus „BT PAIRING“ zu wechseln.

(ODER) a. Drücken Sie die Taste (Quelle) auf dem Bedienfeld der Oberseite und wählen Sie dann „BT“ aus. „BT“ wird in wenigen Sekunden automatisch zu „BT PAIRING“ oder zu „BT READY“, falls eine Verbindung bereits verzeichnet wurde. b. Wenn „BT READY“ erscheint, die Taste (Quelle) auf dem Bedienfeld der Oberseite der Soundbar für mehr als 5 Sekunden gedrückt halten, damit „BT PAIRING“ angezeigt wird.

2. Wählen Sie „[AV]Samsung Soundbar Q6C-Series“ aus der Liste aus.

• Wenn die Soundbar mit dem Mobilgerät verbunden ist, erscheint [Name des Mobilgeräts] → „BT“ auf der vorderen Anzeige.

3. Geben Sie Musikdateien auf dem über Bluetooth verbundenen Gerät über die Soundbar aus.

• Nachdem Sie die Soundbar zum ersten Mal mit Ihrem Mobilgerät verbunden haben, verwenden Sie den Modus „BT READY“ um erneut eine Verbindung herzustellen.DEU - 29 Falls das Gerät nicht verbunden werden kann

• Falls in der Liste mit Lautsprechern im Mobilgerät eine Soundbar (z.B. „[AV]Samsung Soundbar Q6C-Series“) vorhanden ist, löschen Sie diese.

• Wiederholen Sie dann Schritt 1 und 2. Was ist der Unterschied zwischen BT READY und BT PAIRING?

• BT READY : In diesem Modus können Sie ein TV-Gerät oder ein Mobilgerät verbinden, das bereits zuvor verbunden wurde.

• BT PAIRING : In diesem Modus können Sie ein neues Gerät mit der Soundbar verbinden. (Drücken Sie die Taste PAIR auf der Fernbedienung oder halten Sie die Taste (Quelle) auf der Oberseite der Soundbar für mehr als 5 Sekunden gedrückt, während die Soundbar im „BT“-Modus ist.) Hinweise zur Bluetooth-Verbindung

• Suchen Sie ein neues Gerät im Umkreis von 1 m, um eine Verbindung per Bluetooth- Kommunikation herzustellen.

• Falls sie beim Verbinden mit einem Bluetooth-Gerät nach einem PIN-Code gefragt werden, geben Sie <0000> ein.

• Im Bluetooth-Verbindungsmodus geht die Bluetooth-Verbindung verloren, wenn der Abstand zwischen der Soundbar und dem Bluetooth-Gerät 10 m überschreitet.

• Die Soundbar schaltet sich nach 18 Minuten im Bereitschaftszustand automatisch aus.

• Die Soundbar könnte unter den folgenden Umständen die Bluetooth-Suche oder -Verbindung eventuell nicht korrekt ausführen: – Wenn die Soundbar von einem starken elektrischen Feld umgeben ist. – Falls mehrere Bluetooth-Geräte gleichzeitig mit der Soundbar gekoppelt werden. – Wenn das Bluetooth-Gerät ausgeschaltet ist, sich nicht an der richtigen Stelle bendet oder nicht funktioniert.

• Elektronische Geräte können Funkstörungen verursachen. Elektromagnetische Wellen erzeugende Geräte müssen vom Soundbar-Hauptgerät ferngehalten werden - z. B. Mikrowellen, WLAN-Geräte etc.

• Der Soundbar unterstützt SBC data (44,1kHz, 48kHz).

• Nur an ein Bluetooth-Gerät anschließen, das die A2DP (AV) Funktion unterstützt.

• Es kann keine Verbindungen zwischen dem Soundbar und Bluetooth-Geräten hergestellt werden, die nur die HF (Hands Free) Funktion unterstützen.

• Nachdem Sie eine Verbindung zwischen der Soundbar und einem Bluetooth-Gerät hergestellt haben, wird durch Auswahl von „[AV]Samsung Soundbar Q6C-Series“ aus der Liste der gefundenen Geräte die Soundbar automatisch in den „BT“-Modus umgeschaltet. – Ist nur verfügbar, wenn der Soundbar in der Liste der verbundenen Geräte des Bluetooth- Geräts aufgelistet ist. (Es muss zuvor mindestens einmal eine Verbindung zwischen dem Soundbar und dem Bluetooth-Gerät hergestellt worden sein.)

• Der Soundbar erscheint nur in der Liste der vom Bluetooth-Gerät gefundenen Geräte, wenn der Soundbar „BT READY“ anzeigt.

• Wenn Sie die Soundbar an ein Bluetooth-Gerät anschließen, platzieren Sie beide so nahe wie möglich beieinander.

• Je weiter die Soundbar und das Bluetooth-Gerät voneinander entfernt sind, desto geringer wird die Klangqualität. Die Bluetooth-Verbindung kann unterbrochen werden, wenn sich die Geräte außerhalb der effektiven Reichweite benden.

• Die Bluetooth-Verbindung funktioniert möglicherweise nicht wie beabsichtigt in Gebieten mit schlechtem Empfang.DEU - 30

• Ein Bluetooth-Gerät kann unter den folgenden Bedingungen Rauschen oder Fehlfunktionen aufweisen: – Bei Kontakt des Gehäuses mit dem Signalsender/-empfänger auf dem Bluetooth-Gerät oder der Soundbar. – In Ecken oder bei Hindernissen in der Nähe, z.B. eine Wand oder Trennwand, bei denen elektrischer Strom auftreten kann. – Bei Exposition gegenüber Funkstörungen durch andere Produkte, die auf den gleichen Frequenzbereichen arbeiten, wie medizinische Geräte, Mikrowellenherde und WLAN-Geräte. – Hindernisse wie Türen und Wände können die Klangqualität auch dann beeinträchtigen, wenn sich die Geräte im effektiven Bereich benden.

• Beachten Sie, dass Ihre Soundbar während der Verwendung der Bluetooth-Option nicht mit anderen Bluetooth-Geräten gekoppelt werden kann.

• Dieses drahtlose Gerät kann während des Betriebs elektrische Störungen verursachen. Bluetooth Power Ein (SOUND MODE) Wenn die Funktion das Gerät über Bluetooth Power Ein aktiviert und der Soundbar ausgeschaltet ist und ein Bluetooth-Gerät, mit dem bereits zuvor eine Verbindung mit dem Soundbar hergestellt wurde, versucht, eine Verbindung mit dem Soundbar herzustellen, schaltet sich der Soundbar automatisch ein.

1. Halten Sie die Taste SOUND MODE mindestens 5 Sekunden gedrückt, während die Soundbar

2. Auf dem Display der Soundbar erscheint „ON-BLUETOOTH POWER“.

Das Bluetooth-Gerät von der Soundbar trennen Sie können die Verbindung zwischen dem Bluetooth-Gerät und Soundbar trennen. Die Anleitung hierzu nden Sie in der Bedienungsanleitung des Bluetooth-Geräts.

• Verbindung zum Soundbar wird getrennt.

• Wenn die Soundbar von dem Bluetooth-Gerät getrennt ist, zeigt die Soundbar „BT DISCONNECTED“ auf der vorderen Anzeige an. Trennen der Soundbar vom Bluetooth-Gerät Drücken Sie die Taste (Quelle) auf dem Bedienfeld oder Oberseite oder auf der Fernbedienung und wechseln Sie dann in einen beliebigen Modus außer in den „BT“-Modus.

• Das Trennen dauert einige Zeit, da das Bluetooth-Gerät ein Antwortsignal von der Soundbar empfangen muss. (Die Zeit zum Trennen kann je nach Bluetooth-Gerät unterschiedlich sein)

• Wenn die Soundbar von dem Bluetooth-Gerät getrennt ist, zeigt die Soundbar „BT DISCONNECTED“ auf der vorderen Anzeige an.DEU - 31 Bluetooth-Mehrfachverbindung Die Soundbar kann mit 2 Bluetooth-Geräten gleichzeitig verbunden werden. Bluetooth-Gerät A Bluetooth-Gerät B

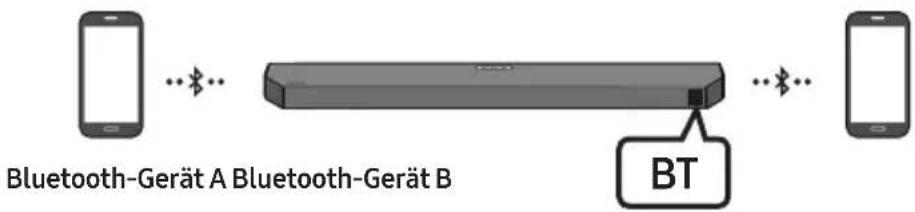

1. Verbinden Sie die Soundbar mit bis zu zwei Bluetooth-Geräten. (Weitere Informationen nden Sie

2. Spielen Sie Musik von einem der angeschlossenen Bluetooth-Geräte ab, während zwei Geräte

3. Wird bei Wiedergabe auf Gerät „A“ Musik von Bluetooth-Gerät „B“ wiedergegeben, startet die

Musikwiedergabe auf Gerät „B“ und wird auf Gerät „A“ automatisch beendet/angehalten.

4. In früheren Versionen als AVRCP V1.4 kann die Schaltzeit des Gerätes, das Musik abspielt,

verzögert sein. HINWEISE

• Das Gerät kann bei einigen Geräten durch eine Benachrichtigung oder Alarm gewechselt werden.

• Einige Geräte unterstützen keine Bluetooth-Mehrfachverbindung.

• Der „BT PAIRING“-Modus wird beendet, wenn innerhalb von 3 Minuten kein Gerät gekoppelt wird.

• Ein Gerätewechsel kann bei einigen Apps bis zu 7 Sekunden dauern.

• Falls Sie versuchen ein 3. Bluetooth-Gerät zu verbinden, werden die Geräte A oder B getrennt. (Das Gerät, welches gerade nicht abspielt wird, wird getrennt.)

• Es können nur ein Samsung Fernsehgerät oder 2 Bluetooth-Geräte gleichzeitig angeschlossen werden.

• Die Soundbar wird von Bluetooth-Geräten getrennt, wenn sie eine Verbindungsanforderung von einem Samsung-TV erhält.DEU - 32 Verwendung von Tap Sound Tippen Sie die Soundbar mit Ihrem Mobilgerät an, um Ton vom Mobilgerät über die Soundbar wiederzugeben.

• Diese Funktion wird je nach dem Mobilgerät eventuell nicht unterstützt.

• Diese Funktion ist nur mit Samsung Mobilgeräten mit Android 8.1 oder höher kompatibel. Mobilgerät SmartThings-App Oberseite der Soundbar TAP

1. Aktivieren Sie die Tap Sound-Funktion an Ihrem Mobilgerät.

• Details zum Aktivieren der Funktion nden Sie nachfolgend unter „Die Tap Sound-Funktion aktivieren“.

2. Tippen Sie die Soundbar mit dem Mobilgerät an. Wählen Sie „Jetzt starten“ in dem angezeigten

Nachrichtenfenster. Eine Verbindung wird zwischen dem Mobilgerät und der Soundbar über Bluetooth hergestellt.

3. Geben Sie Ton vom Mobilgerät über die Soundbar wieder.

• Diese Funktion verbindet ein Mobilgerät per Bluetooth mit der Soundbar, indem die Vibration erkannt wird, die auftritt, wenn das Gerät die Soundbar berührt.

• Achten Sie darauf, mit dem Mobilgerät nicht eine Ecke der Soundbar anzutippen. Die Soundbar oder das Mobilgerät könnten dadurch zerkratzt oder beschädigt werden.

• Es wird empfohlen, das mobile Gerät mit einer Schutzhülle abzudecken. Tippen Sie leicht den breiten Bereich auf der Oberseite der Soundbar an, ohne dabei übermäßige Kraft anzuwenden.

• Zum Verwenden dieser Funktion aktualisieren Sie die SmartThings-Anwendung auf die neueste Funktion. Die Funktion wird je nach der Version der App eventuell nicht unterstützt. Die Tap Sound-Funktion aktivieren Verwenden Sie die SmartThings-App zum Aktivieren der Tap View, Tap Sound-Funktion.

1. Führen Sie auf dem Mobilgerät die SmartThings-App aus.

2. Wählen Sie ( → ) in dem SmartThings-App-Bildschirm, der auf dem Mobilgerät angezeigt

3. Aktivieren Sie „Tap View, Tap Sound“, damit die Funktion funktioniert, wenn ein Mobilgerät in die

Nähe der Soundbar bewegt wird. HINWEISE

• Wenn sich das Mobilgerät im Energiesparmodus bendet, funktioniert die Tap Sound-Funktion nicht.

• Die Tap Sound-Funktion funktioniert möglicherweise nicht, wenn sich in der Nähe der Soundbar Geräte benden, die Funkstörungen verursachen, wie z.B. elektrische Geräte. Stellen Sie sicher, dass Geräte, die Funkstörungen verursachen können, in ausreichender Entfernung von der Soundbar platziert werden.DEU - 33 09 INSTALLIEREN DER WANDHALTERUNG Vorsichtsmaßnahmen für die Installation

• Installieren Sie nur an einer vertikalen Wand.

• Installieren Sie nicht an einem Ort mit hoher Temperatur oder Feuchtigkeit.

• Überprüfen Sie, ob die Wand stark genug ist, um das Gewicht des Produkts zu tragen. Falls nicht, verstärken Sie die Wand oder wählen Sie einen anderen Installationsort.

• Kaufen und verwenden Sie Befestigungsschrauben oder Verankerungen, die für Ihre Wandart geeignet sind (Gipskartonplatte, Eisenplatte, Holz, etc.). Fixieren Sie die Befestigungsschrauben falls möglich mit Wandverankerungen.

• Kaufen Sie Schrauben für die Wandmontage entsprechend der Art und der Dicke der Wand, an der Sie die Soundbar montieren wollen. – Durchmesser: M5 – Länge: 35 mm oder länger empfohlen.

• Schließen Sie die Kabel vom Gerät an externe Geräte an, bevor sie die Soundbar an der Wand installieren.

• Vergewissern Sie sich, dass das Gerät ausgeschaltet und von der Stromquelle getrennt ist, bevor Sie es installieren. Andernfalls kann es zu einem elektrischen Schlag kommen. Komponenten für die Anbringung an der Wand Montagehilfe für die Wandhalterung x 2 (M4 x L10) x 2 Aufhängungsschraube Schraube x 2 Wandhalterung

1. Platzieren Sie die Montagehilfe für die

Wandhalterung an der Wand.

• Die Montagehilfe für die Wandhalterung muss waagerecht positioniert sein.

• Falls Ihr Fernseher an der Wand befestigt ist, installieren Sie die Soundbar mindestens 5 cm unterhalb des Fernsehers. 5 cm oder mehrDEU - 34

2. Richten Sie die Mittellinie der Montagehilfe

für die Wandhalterung auf die Mitte des Fernsehers aus (wenn Sie die Soundbar unter dem Fernseher montieren) und befestigen Sie dann die Montagehilfe für die Wandhalterung mit Klebeband an der Wand.

• Wenn Sie die Soundbar nicht unter einem Fernseher montieren, stellen Sie sicher, dass sich die Mittellinie in der Mitte des Montagebereichs bendet. Mittellinie

3. Drücken Sie die Spitze eines Stifts oder einen

spitzen Bleistift durch die Mitte der A-TYPE- Bilder an beiden Enden der Montagehilfe, um die Löcher für die Aufhängungsschrauben zu markieren. Entfernen Sie dann die Montagehilfe für die Wandhalterung.

4. Bohren Sie mit einem geeigneten Bohrer an

jeder Markierung ein Loch in die Wand.

• Wenn die Markierungen nicht den Positionen der Halterungsbolzen entsprechen, achten Sie darauf, geeignete Dübel in die Löcher einzuführen, bevor Sie die Aufhängungsschrauben einführen. Wenn Sie Dübel verwenden, achten Sie darauf, dass die gebohrten Löcher für die verwendeten Dübel groß genug sind.

5. Stecken Sie eine Schraube (nicht enthalten)

durch jede Aufhängungsschraube und drehen Sie dann jede Schraube in einem Aufhängungsschraubenloch. (Nicht enthalten) Wand/ Mauer

6. Installieren Sie 2 Wandhalterung mit der

richtigen Ausrichtung auf der Unterseite der Soundbar unter Verwendung von 2 Schrauben. USB (5V 0.5A) DC 24V

• Achten Sie beim Zusammenbau darauf, dass sich die Aufhängungsteile der Wandhalterungen hinter der Rückseite der Soundbar benden. Rückseite der Soundbar Rechtes Ende der SoundbarDEU - 35

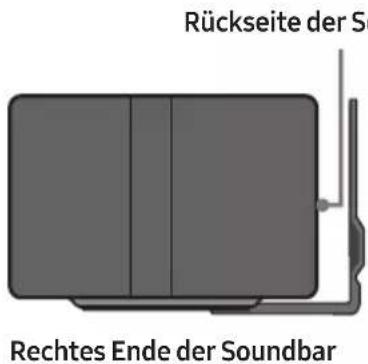

7. Montieren Sie die Soundbar mithilfe der

befestigten Wandhalterungen, indem Sie die Wandhalterungen an die Aufhängungsschrauben an der Wand hängen. Wand/Mauer

8. Schieben Sie die Soundbar wie nachfolgend

dargestellt nach unten, sodass die Wandhalterung sicher auf den Aufhängungsschraube ruhen.

• Setzen Sie die Aufhängungsschraube in den breiten (unteren) Teil der Wandhalterung ein und schieben Sie dann die Wandhalterung nach unten, sodass die Wandhalterung sicher auf den Aufhängungsschraube ruhen. 10 INSTALLIEREN DER SOUNDBAR VOR DEM FERNSEHER Platzieren Sie die Soundbar auf einen TV-Ständer. 3 cm oder mehr Richten Sie wie auf der Abbildung dargestellt die Mitte der Soundbar auf die Mitte des Fernsehers aus und positionieren Sie die Soundbar vorsichtig auf dem Fernsehständer. Für eine optimale Tonqualität positionieren Sie die Soundbar mindestens 3 cm von der TV- Vorderseite entfernt. HINWEISE

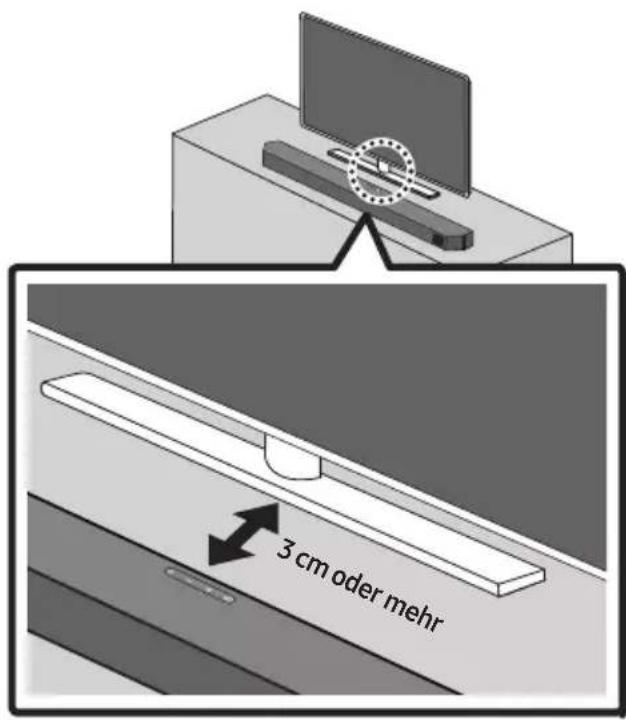

• Achten Sie darauf, dass die Soundbar auf einer achen und stabilen Oberäche platziert ist.

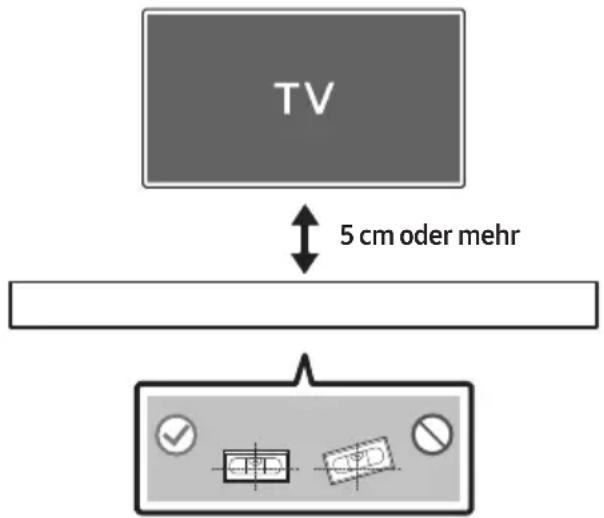

• Ein unzureichender Abstand von dem Fernsehgerät könnte Probleme bei der Akustik verursachen.DEU - 36 11 SOFTWAREAKTUALISIERUNG Samsung kann in Zukunft Aktualisierungen für das Firmwaresystem der Soundbar anbieten. USB-Anschluss HDMI HDMI TO TV(eARC/ARC)DIGITAL AUDIO IN (OPTICAL)USB (5V 0.5A)DC 24VUSB (5V 0.5A) Wenn ein Update angeboten wird, können Sie die Firmware aktualisieren, indem Sie ein USB- Laufwerk mit dem darauf gespeicherten Firmware-Update an den USB-Anschluss Ihrer Soundbar anschließen. USB-Update Alle Ihre angepassten Benutzereinstellungen bleiben nach dem Abschluss des Update erhalten.

1. Verbinden Sie ein USB-Laufwerk mit dem

USB-Anschluss Ihres Computers. Wichtig: Vergewissern Sie sich, dass keine Musikdateien auf dem USB-Laufwerk vorhanden sind. Dies kann zu einem Fehlschlagen des Firmware-Updates führen.

2. Weitere Informationen nden Sie unter

(www.samsung.com) → suchen Sie nach dem Modellnamen im Kundenbetreuungsmenü.

• Weitere Informationen zum Update nden Sie in der Aktualisierungsanleitung.

3. Laden Sie die Aktualisierungsdatei (USB-Typ)

4. Entpacken Sie die heruntergeladene

Upgrade-Datei und kopieren Sie die *. bin-Datei in der Stammverzeichnis des USB-Laufwerks.

5. Schalten Sie die Soundbar aus und schließen Sie

das USB-Laufwerk mit dem Firmware-Update an den USB-Anschluss der Soundbar an.

6. Schalten Sie die Soundbar ein und drücken

Sie die ( Quelle )-Taste, um die USB- Quelle auszuwählen. „UPGR“ wird angezeigt. Dies kann 3 Minuten dauern. UPGR

• Der Firmware-Update-Vorgang wird der Reihe nach als UPGR -> B -- -> DONE -> BYE angezeigt. Je nach der aktualisierten Firmware kann B oder H angezeigt werden. HINWEISE

• Die Soundbar wird nach Abschluss des Updates automatisch neu gestartet.

• Dieses Produkt bietet eine DUAL BOOT-Funktion. Bei einem Update-Fehler der Firmware können Sie sie erneut aktualisieren.

• Schalten Sie sie während des Updates nicht aus und entfernen Sie das USB-Gerät nicht.

• Wird das Update nicht fortgesetzt, verbinden Sie das Netzkabel erneut mit der Soundbar.

• Wenn die neueste Version installiert ist, wird kein Update durchgeführt.

• Je nach USB-Typ wird das Update möglicherweise nicht unterstützt.

• Falls die Verbindung mit dem Subwoofer nach dem Update nicht automatisch erneut hergestellt wird, nden Sie Informationen dazu auf Seite 16.

• Wenn das Software-Update fehlschlägt, prüfen Sie, ob das USB-Laufwerk defekt ist.

• Mac OS-Benutzer sollten MS-DOS (FAT) als das USB-Format verwenden.DEU - 37 Zurücksetzen INIT OK Oberseite der Soundbar Drücken Sie bei eingeschalteter Soundbar gleichzeitig die Tasten (Lautstärke) an dem Gehäuse für mindestens 5 Sekunden. „INIT OK“ wird in der Anzeige angezeigt und die Soundbar wird zurückgesetzt. ACHTUNG

• Alle Einstellungen der Soundbar werden zurückgesetzt. Achten Sie darauf, dies nur auszuführen, wenn das Zurücksetzen erforderlich ist.DEU - 38 12 FEHLERBEHEBUNG Bevor Sie sich an den Kundendienst wenden, überprüfen Sie bitte die folgenden Punkte. Die Soundbar lässt sich nicht einschalten. ; Überprüfen Sie, ob das Stromkabel der Soundbar korrekt in die Steckdose eingesteckt ist. Die Soundbar funktioniert unregelmäßig. ; Nachdem Sie das Stromkabel entfernt haben setzen Sie es erneut ein. ; Ziehen Sie das das Netzkabel ab und stecken Sie es wieder in das externe Gerät ein. Versuchen Sie es dann erneut. ; Wenn kein Signal vorhanden ist, schaltet sich die Soundbar nach einer bestimmten Zeitspanne automatisch aus. Schalten Sie die Stromversorgung ein. (Siehe Seite 7.) Falls die Fernbedienung nicht funktioniert. ; Zeigen Sie mit der Fernbedienung direkt auf die Soundbar. ; Ersetzen Sie die Batterien durch neue. Die Soundbar gibt keinen Ton aus. ; Die Lautstärke der Soundbar ist zu gering oder stummgeschaltet. Passen Sie die Lautstärke an. ; Wenn ein externes Gerät (STB, Bluetooth- Gerät, Mobilgerät usw.) angeschlossen ist, passen Sie die Lautstärke des externen Geräts an. ; Wählen Sie für die Tonausgabe des Fernsehgeräts die Soundbar aus. (Samsung-TV: Start ( ) → Menü → Einstellung ( ) → Alle Einstellungen ( )

• Ton → Tonausgabe → Soundbar wählen) ; Die Kabelverbindung mit der Soundbar könnte lose sein. Trennen Sie das Kabel und schließen Sie es erneut an. ; Entfernen Sie das Netzkabel vollständig, schließen Sie es erneut an und schalten Sie die Stromversorgung ein. ; Initialisieren Sie das Produkt und versuchen Sie es erneut. (Siehe Seite 37.) Der Subwoofer gibt keinen Ton aus. ; Prüfen Sie, ob die LED-Anzeige auf der Rückseite des Subwoofers blau leuchtet. Schließen Sie die Soundbar und den Subwoofer wieder an, wenn die Anzeige blau blinkt oder rot wird. (Siehe Seite 16.) ; Es kann ein Problem auftreten, wenn ein Hindernis zwischen Soundbar und Subwoofer besteht. Bewegen Sie die Geräte in einen Bereich, der von den Hindernissen entfernt ist. ; Andere Geräte, die in der Nähe Radiofrequenzsignale senden, können die Verbindung unterbrechen. Halten Sie Ihren Lautsprecher von solchen Geräten fern. ; Entfernen Sie den Netzstecker und schließen Sie ihn wieder an. Im Falle von Tonaussetzern, Verzögerungen oder Geräuschen vom Subwoofer. ; Wenn Sie Objekte zwischen der Soundbar und dem Subwoofer-Lautsprecher benden, kann das Problem dadurch verursacht werden. Platzieren Sie diese an einer Stelle ohne solch ein Objekt. ; Es kann zu Tonaussetzern oder Verzögerungen kommen, wenn der Subwoofer weit von der Soundbar entfernt ist. Bitte platzieren Sie ihn in der Nähe der Soundbar. ; Es kann zu Tonaussetzern oder Verzögerungen kommen, wenn die Soundbar sich in der Nähe eines Instruments oder elektrischen Geräts bendet, das Radiostörungen verursachen kann. Platzieren Sie die Soundbar weit von solchen Radiostörungen verursachenden Geräten entfernt. (Beispielsweise: Drahtloser Router) ; Ändern Sie den Status der TV- Netzwerkverbindung von drahtlos zu verkabelt.DEU - 39 Die Subwoofer-Lautstärke ist zu niedrig. ; Die ursprüngliche Lautstärke des von Ihnen wiedergegebenen Inhalts ist möglicherweise niedrig. Versuchen Sie, die Subwoofer- Lautstärke anzupassen. (Siehe Seite 12.) ; Bewegen Sie den Subwoofer-Lautsprecher näher zu sich heran. Falls das TV-Gerät nicht über HDMI TO TV (eARC/ARC) angeschlossen ist. ; Prüfen Sie, ob das HDMI-Kabel korrekt an den eARC-Anschluss angeschlossen ist. (Siehe Seiteh 19.) ; Der Anschluss ist möglicherweise aufgrund des angeschlossenen externen Geräts (Set-Top-Box, Spielgerät, etc.) nicht möglich. Verbinden Sie die Soundbar direkt. ; HDMI-CEC ist eventuell nicht an dem Fernsehgerät aktiviert. Schalten Sie das CEC im Menü des Fernsehgeräts ein. (Samsung-TV: Start ( ) → Menü → Einstellung ( ) → Alle Einstellungen ( ) → Verbindung → Externe Geräteverwaltung → Anynet+ (HDMI-CEC) EIN) ; Zum Herstellen einer Verbindung mit eARC muss die eARC-Funktion im TV-Menü auf „Ein“ festgelegt werden. ( Samsung-TV : Start ( ) → Menü → Einstellung ( ) → Alle Einstellungen ( ) → Ton → Experteneinstellungen → HDMI- eARC-Modus (Auto)) Es gibt keinen eingehenden Ton beim Anschluss an den Fernseher im Modus HDMI TO TV (eARC/ARC). ; Ihr Gerät ist nicht in der Lage, das Eingangssignal wiederzugeben. Ändern Sie die Audioausgabe des TV-Geräts auf PCM oder AUTO. (Samsung-TV: Start ( ) → Menü

• Einstellung ( ) → Alle Einstellungen ( )

• Ton → Experteneinstellungen → Format des digitalen Audioausgangs) Die Soundbar lässt sich nicht über Bluetooth verbinden. ; Wechseln Sie beim Verbinden eines neuen Geräts für die Verbindung zu „BT PAIRING“. (Drücken Sie die Taste PAIR auf der Fernbedienung oder drücken Sie die Taste (Quelle) am Gehäuse mindestens 5Sekunden lang.) ; Wenn die Soundbar mit einem anderen Gerät verbunden ist, trennen Sie das Gerät zuerst, um das Gerät zu wechseln. ; Stellen Sie die Verbindung wieder her, nachdem Sie die Bluetooth- Lautsprecherliste des zu verbindenden Geräts entfernt haben. (Samsung-TV: Start ( ) → Menü → Einstellung ( ) → Alle Einstellungen ( ) → Ton → Tonausgabe → Bluetooth-Lautsprecherliste) ; Die automatische TV-Verbindung kann deaktiviert sein. Währen sich die Soundbar im Zustand „BT READY“ bendet, halten Sie die Taste Links auf der Fernbedienung der Soundbar 5 Sekunden lang gedrückt, um ON-TV CONNECT auszuwählen. Wenn Sie OFF-TV CONNECT sehen, halten Sie die Links-Taste erneut 5 Sekunden lang gedrückt, um die Auswahl umzuschalten. ; Entfernen Sie den Netzstecker und versuchen Sie es dann erneut. ; Initialisieren Sie das Produkt und versuchen Sie es erneut. (Siehe Seite 37.)DEU - 40 Bei einer Bluetooth-Verbindung verschwindet der Ton. ; Einige Geräte können Funkstörungen verursachen, wenn Sie sich zu nah an der Soundbar benden, z.B. Mikrowellen, drahtlose Router usw. ; Wenn Ihr über Bluetooth verbundenes Gerät sich zu weit von der Soundbar entfernt, kann der Ton verschwinden. Bewegen Sie das Gerät näher an die Soundbar heran. ; Wenn ein Teil Ihres Körpers mit dem Bluetooth-Sender/Empfänger in Kontakt kommt oder wenn das Produkt auf Möbeln aus Metall installiert wird, kann der Ton verschwinden. Überprüfen Sie die Installationsumgebung und die Einsatzbedingungen. Die Bluetooth-Mehrfachverbindung funktioniert nicht. ; Wenn der TV mit der Soundbar verbunden ist, wird möglicherweise keine Bluetooth- Mehrfachverbindung betrieben. Trennen Sie die Soundbar vom TV und versuchen Sie es erneut. ; Überprüfen Sie, ob die Einstellung für Bluetooth-Mehrfachverbindung aktiviert ist. (Informationen dazu nden Sie im Abschnitt Die Soundbar lässt sich nicht über Bluetooth verbinden..) ; Trennen Sie das aktuell wiedergebende Gerät, koppeln Sie es mit dem Gerät, das Sie verbinden möchten, und verbinden Sie das vorherige Gerät erneut. ; Wenn der Ton auch nach einer korrekten Verbindung nicht gehört werden kann, schlagen Sie im Abschnitt Bei einer Bluetooth- Verbindung verschwindet der Ton. nach. Die Soundbar schaltet sich nicht automatisch mit dem TV ein. ; Wenn Sie die Soundbar während des Fernsehens ausschalten, wird die Synchronisation der Stromversorgung mit dem Fernseher deaktiviert. Schalten Sie zuerst das Fernsehgerät aus. 13 LIZENZ Dolby, Dolby Atmos, and the double-D symbol are registered trademarks of Dolby Laboratories Licensing Corporation. Manufactured under license from Dolby Laboratories. Condential unpublished works. Copyright © 2012-2021 Dolby Laboratories. All rights reserved. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS, Inc. or DTS Licensing Limited. DTS, Digital Surround, Virtual:X, and the DTS logo are registered trademarks or trademarks of DTS, Inc. in the United States and other countries. © 2021 DTS, Inc. ALL RIGHTS RESERVED. The terms HDMI, HDMI High-Denition Multimedia Interface, HDMI Trade dress and the HDMI Logos are trademarks or registered trademarks of HDMI Licensing Administrator, Inc. The Bluetooth® word mark and logos are registered trademarks owned by Bluetooth SIG, Inc. and any use of such marks by Samsung Electronics Co., Ltd. is under license. Other trademarks and trade names are those of their respective owners.DEU - 41 [ENERGY STAR] ENERGYSTARqualiedmodelonly – Your Samsung product is ENERGY STAR qualied in its factory default setting. Change to certain features, settings and functionality in this product can change the power consumption, possibly beyond the limits required for ENERGY STAR qualication. – Environmental Protection Agency and Department of Energy. ENERGY STAR is a joint program of the Government agencies, designed to promote energy efcient products and practices. Refer to www.energystar.gov for more information of the ENERGY STAR Program. ENERGYSTARqualiedmodelonly (Applicable to Thin Client models only) As an ENERGY STAR® Partner, SAMSUNG has determined that this product meets the ENERGY STAR® guidelines for energy efciency. – The ENERGY STAR Program has been to reduced greenhouse gas emissions and save energy through voluntary labeling. – Power management setting of this product have been enabled by default, and have various timing setting from 1 minutes to 5 hours. – The product can wake with a button press on the chassis from sleep mode. ENERGYSTARqualiedmodelonly(Theother models) – As an ENERGY STAR Partner, Samsung has determined that this product or product models meets the ENERGY STAR guideline for energy efciency. 14 BEKANNTMACHUNG

LIZENZEN Zum Senden von Anfragen und Anliegen betreffend Open Source kontaktieren Sie Samsung Open Source (http://opensource.samsung.com) 15 WICHTIGE HINWEISE ZUM KUNDENDIENST

• Die Abbildungen in dieser Anleitung dienen nur als Referenz und können sich vom aktuellen Produkt unterscheiden.

• Es kann eine Gebühr erhoben werden, wenn: (a) Ein Techniker auf Ihre Anfrage bestellt wird und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben). (b) Sie das Gerät in einer Reparaturwerkstatt abgegeben haben und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben).

• Die Höhe dieser Gebühr wird Ihnen mitgeteilt, bevor irgendwelche Arbeiten durchgeführt werden oder der Hausbesuch erfolgt.DEU - 42

16 SPEZIFIKATIONEN UND LEITFADEN

Technische daten Modellname HW-Q60C / HW-Q64GC

Gewicht 3,5 kg Abmessungen (B × H × T) 1030,0 x 57,0 x 105,0 mm Betriebstemperatur +5°C bis +35°C Zulässige Luftfeuchtigkeit 10 % ~ 75 % VERSTÄRKER Nennausgangsleistung 180W (30W x 6) Unterstützte Wiedergabeformate Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS / DTS Digital Surround / LPCM 8ch Subwoofername PS-WC67B Gewicht 5,5 kg Abmessungen (B × H × T) 184,0 x 343,0 x 295,0 mm VERSTÄRKER Nennausgangsleistung 160W Gesamtstromverbrauch im Bereitschaftszustand (W) 2,0W Bluetooth Anschlussdeaktivierungsmethode Halten Sie die Taste SOUND MODE für mindestens 5 Sekunden gedrückt, um die Bluetooth Power-Funktion auszuschalten. HINWEISE

• Samsung Electronics Co., Ltd behält sich das Recht auf unangekündigte Änderungen vor.

• Gewicht und Abmessungen können von den Angaben abweichen.

• Hiermit erklärt Samsung, dass diese Radioausstattung der Direktive 2014/53/EU und den relevanten gesetzlichen Anforderungen von Großbritannien konform ist. Der vollständige Text der Konformitätserklärung ist unter folgender Internetadresse verfügbar: http://www.samsung.com navigieren Sie dort zu „Support“ und geben Sie den Modellnamen ein. Dieses Gerät kann in allen Ländern in der EU und in Großbritannien verwendet werden.

• AUSGANGSLEISTUNG DES DRAHTLOSGERÄTS RF max. Transmitterleistung 100mW bei 2,4GHz – 2,4835GHz 25mW bei 5,725GHz – 5,825GHzDEU - 43 [Korrekte Entsorgung der Batterien dieses Produkts] (Gilt für Länder mit Abfalltrennsystemen) Die Kennzeichnung auf der Batterie bzw. auf der dazugehörigen Dokumentation oder Verpackung gibt an, dass die Batterie zu diesem Produkt nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Wenn die Batterie mit den chemischen Symbolen Hg, Cd oder Pb gekennzeichnet ist, liegt der Quecksilber-, Cadmium- oder Blei-Gehalt der Batterie über den in der EG- Richtlinie 2006/66 festgelegten Referenzwerten. Wenn Batterien nicht ordnungsgemäß entsorgt werden, können sie der menschlichen Gesundheit bzw. der Umwelt schaden. Bitte helfen Sie, die natürlichen Ressourcen zu schützen und die nachhaltige Wiederverwertung von stofichen Ressourcen zu fördern, indem Sie die Batterien von anderen Abfällen getrennt über Ihr örtliches kostenloses Altbatterie- Rücknahmesystem entsorgen. Korrekte Entsorgung von Altgeräten Das Symbol der durchgestrichenen Abfalltonne auf Rädern auf einem Elektro- oder Elektronikgerät, der Verpackung, Gebrauchsanweisung oder dem Garantieschein weist darauf hin, dass das Elektro- oder Elektronikgerät nicht im unsortierten Siedlungsabfall (Hausmüll) entsorgt werden darf, sondern einer getrennten Sammlung zugeführt werden muss. Sie sind verpichtet, dieses Gerät und Zubehörteile einer vom Hausmüll getrennten Erfassung zuzuführen. Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, sind vor der Abgabe an einer Erfassungsstelle zerstörungsfrei vom Altgerät zu trennen. Vertreiber von Elektro- oder Elektronikgeräten, einschließlich des Lebensmitteleinzel-, Fernabsatz- und Versandhandels, sind ab einer bestimmten Verkaufs-, Lager- bzw. Versandächengröße gesetzlich grundsätzlich zur unentgeltlichen Rücknahme von Altgeräten verpichtet, wenn Sie bei dem Vertreiber ein neues Gerät kaufen oder es sich um ein kleines Altgerät handelt, das bestimmte Maße nicht überschreitet. Nähere Informationen und Einzelheiten zu diesen Rücknahmemöglichkeiten und pichten erhalten Sie von dem jeweiligen Vertreiber. Endnutzer einschließlich privater Nutzer wenden sich an ihren öffentlich-rechtlichen Entsorgungsträger, um in Erfahrung zu bringen, wo sie das Altgerät für eine umweltfreundliche Entsorgung zurückgeben können. Gewerblichen Endnutzern stehen zusätzliche herstellerspezische Möglichkeiten zur Rückgabe zur Verfügung, die sie direkt beim Hersteller erfragen können. Bitte löschen Sie vor Abgabe an einer Erfassungsstelle selbstständig alle personenbezogenen Daten auf Ihrem Gerät. Für Informationen über die Umweltverpichtungen und produktspezischen regulatorischen Verpichtungen von Samsung wie z. B. REACH, WEEE, Batterien, besuchen Sie: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

3.1 kanaler 5.1 kanaler

5.1 kanaler 3.1 kanaler 5.1 kanaler

3.1 kanaler 5.1 kanaler

5.1 kanaler 3.1 kanaler 5.1 kanaler

3.1 kanaler 5.1 kanaler

5.1 kanaler 3.1 kanaler 5.1 kanaler

3.1 kanaler 5.1 kanaler

5.1 kanaler 3.1 kanaler 5.1 kanaler

2.1 kanaler 2.1 kanaler

5.1 kanaler 3.1 kanaler 5.1 kanaler

3.1 kanaler 5.1 kanaler

5.1 kanaler 3.1 kanaler 5.1 kanaler

3.1 kanaler 5.1 kanaler

5.1 kanaler 3.1 kanaler 5.1 kanaler

3.1 kanaler 5.1 kanaler

5.1 kanaler 3.1 kanaler 5.1 kanaler

3.1 kanaler 5.1 kanaler

5.1 kanaler 3.1 kanaler 5.1 kanaler

2.1 kanaler 2.1 kanaler

5.1 kanaler 3.1 kanaler 5.1 kanaler

3.1 kanaler 5.1 kanaler

5.1 kanaler 3.1 kanaler 5.1 kanaler

3.1 kanaler 5.1 kanaler

5.1 kanaler 3.1 kanaler 5.1 kanaler

3.1 kanaler 5.1 kanaler

5.1 kanaler 3.1 kanaler 5.1 kanaler

3.1 kanaler 5.1 kanaler

5.1 kanaler 3.1 kanaler 5.1 kanaler

2.1 kanaler 2.1 kanaler

5.1 kanaler 3.1 kanaler 5.1 kanaler

• Šią funkciją palaikantys gamintojai: „Samsung“, „VIZIO“, „LG“, „Sony“, „Sharp“, „PHILIPS“, „PANASONIC“, „TOSHIBA“, „Hisense“, „RCA“
