KÄYTTÖOHJE HW-Q64C SAMSUNG

• Tulipalon ja sähköiskun vaaran vähentämiseksi älä altista laitetta sateelle tai kosteudelle. MUISTUTUS

• Tämän laitteen saa kytkeä vain maadoitettuun pistorasiaan.

• Jos laite täytyy saada irti sähköverkosta, pistoke täytyy irrottaa pistorasiasta, joten pistokkeen tulisi olla paikassa, jossa siihen pääsee helposti käsiksi.

• Laitetta ei saa altistaa tippuvalle tai roiskuvalle vedelle. Älä aseta vedellä täytettyjä esineitä, kuten maljakkoja, laitteen päälle.

• Laitteen virta kytketään täysin pois päältä irrottamalla virtajohto seinän pistorasiasta. Tämän vuoksi virtajohdon on oltava aina helposti saatavilla.FIN - 3 TURVAOHJEET

1. Varmista, että käytettävä verkkovirta vastaa

laitteen alaosan arvotarrassa mainittua käyttöjännitevaatimusta. Aseta laite soveltuvalle alustalle (kaluste) vaakatasoon siten, että sen ympärille jää riittävästi tilaa ilmanvaihdolle 7 - 10 cm. Varmista, että ilmanvaihtoaukkoja ei ole peitetty tai tukittu. Älä aseta laitetta kaiuttimien tai muiden mahdollisesti kuumenevien laitteiden päälle. Tämä laite on suunniteltu jatkuvaan käyttöön. Voit kytkeä virran täysin pois yksiköstä kytkemällä virtajohdon irti pistorasiasta. Kytke virta pois täysin, jos jätät yksikön käyttämättömään tilaan pitkäksi aikaa.

2. Irrota virtajohto pistorasiasta ukkosella.

Salamaniskun aikaansaama jännitepiikki voi vahingoittaa laitetta.

3. Älä jätä laitetta suoraan auringonvaloon tai

muiden lämmönlähteiden lähelle. Tämä voi johtaa laitteen ylikuumentumiseen ja toimintahäiriöön.

4. Älä altista laitetta kosteudelle (esim.

maljakot), kuumuudelle (esim. takka) tai voimakkaita sähkö- tai magneettikenttiä aiheuttaville laitteille. Irrota virtajohto pistorasiasta, jos laitteeseen tulee toimintahäiriö. Tätä laitetta ei ole tarkoitettu teollisuuskäyttöön. Laite on tarkoitettu vain henkilökohtaiseen käyttöön. Laitteeseen voi tiivistyä kosteutta, jos laitetta tai levyä on säilytetty kylmässä. Jos siirrät laitteen paikasta toiseen talviaikaan, odota ennen käyttöä, että laite lämpenee huoneenlämpöiseksi noin 2 tunnissa.

5. Tässä laitteessa käytetään paristoja, joiden

sisältämät kemikaalit ovat vahingollisia luonnolle. Paristoja ei tule hävittää tavallisen kotitalousjätteen mukana. Akkuja ja paristoja ei saa heittää tuleen. Älä aiheuta oikosulkua tai ylikuumenemista paristoihin tai pura niitä. MUISTUTUS : Jos akku tai paristo vaihdetaan väärin, on olemassa räjähdyksen vaara. Vaihda akut ja paristot vain samanlaisiin tai vastaavantyyppisiin akkuihin ja paristoihin.FIN - 4 SISÄLTÖ 01 Osien tarkistaminen 6 02 Laitteen yleiskuvaus 7 Soundbar-laitteen etupaneeli/yläpaneeli ------------------------- 7 Soundbar-laitteen alapaneeli ------------------------- 8 03 Kaukosäätimen käyttäminen 9 Paristojen asettaminen kaukosäätimeen ennen käyttöä (AAA-paristo X 2) ------------------------- 9 Kaukolaukaisimen käyttö

Piilotettujen painikkeiden käyttäminen (painikkeet, joissa on vähintään kaksi toimintoa)

Eri äänitehostetilojen lähtösignaalitiedot

Soundbar-laitteen äänenvoimakkuuden säätäminen television kaukosäätimellä ------------------------- 14 04 Soundbar-laitteen yhdistäminen 15 Virran liittäminen

Samsungin langattoman takakaiutinsarjan yhdistäminen Soundbariin

05 Yhteyden muodostaminen televisioon 19 Vaihtoehto 1. HDMI-kytkentä

Vaihtoehto 2. Kytkeminen optisella kaapelilla

Vaihtoehto 3. Bluetoothilla yhdistäminen

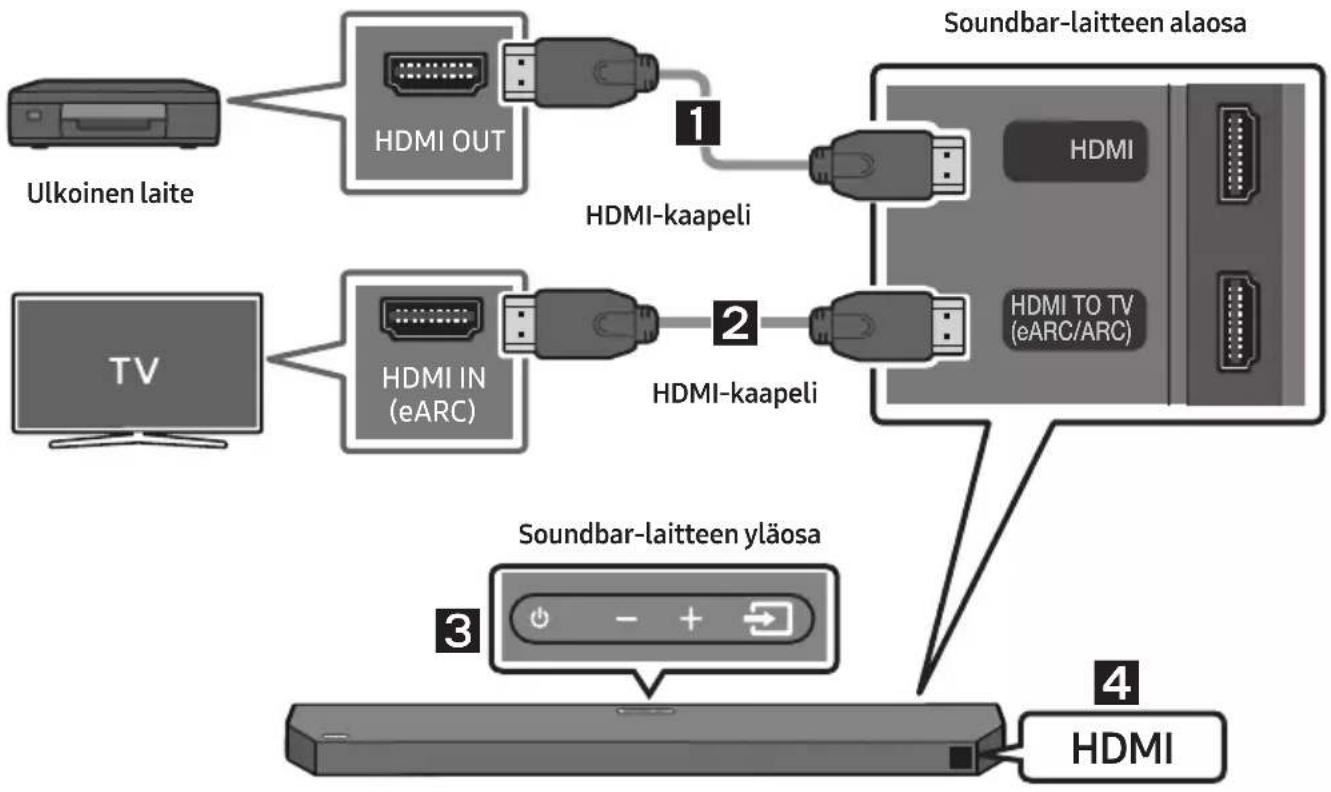

06 Ulkoisen laitteen yhdistäminen 25 Vaihtoehto 1. Kytkeminen HDMI-kaapelilla (Dolby Atmos® -dekoodaus ja -toisto)

Vaihtoehto 2. Kytkeminen optisella kaapelilla

26FIN - 5 07 USB-aseman kytkeminen 27 08 Mobiililaitteen yhdistäminen 28 Yhdistäminen Bluetooth-yhteydellä

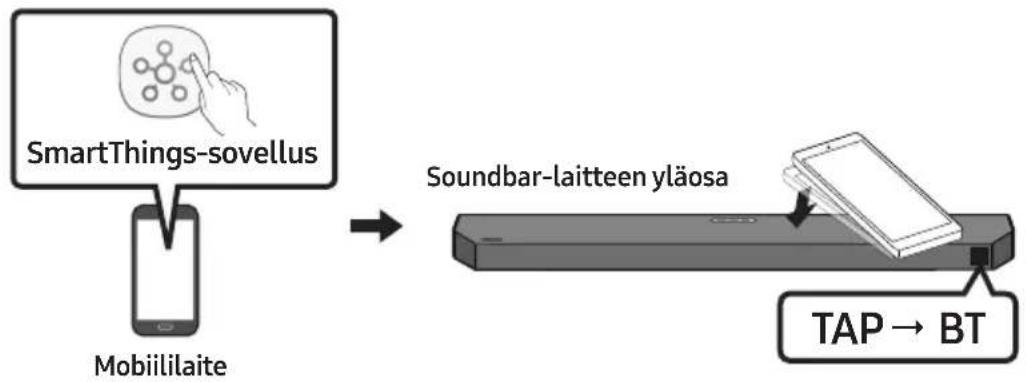

Tap Sound -toiminnon käyttäminen

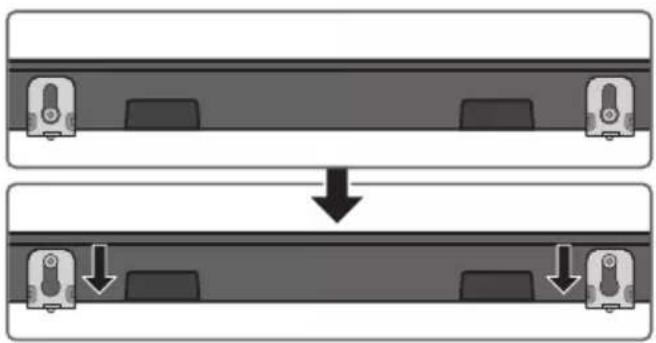

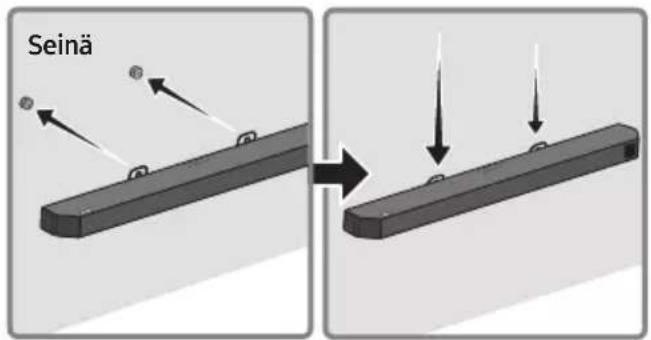

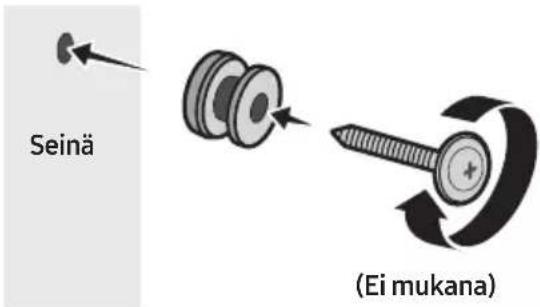

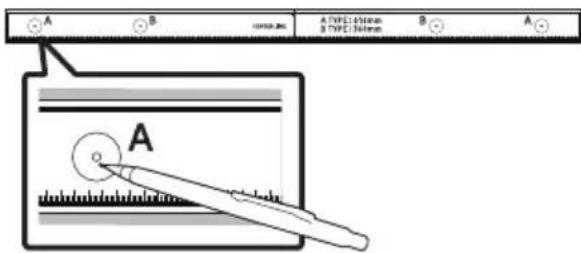

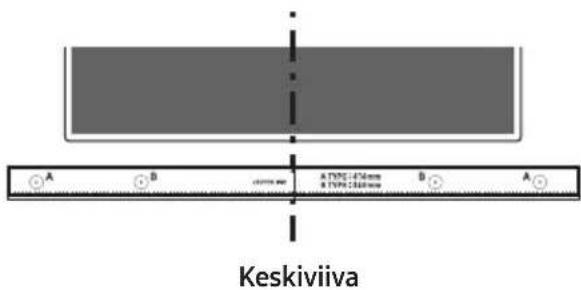

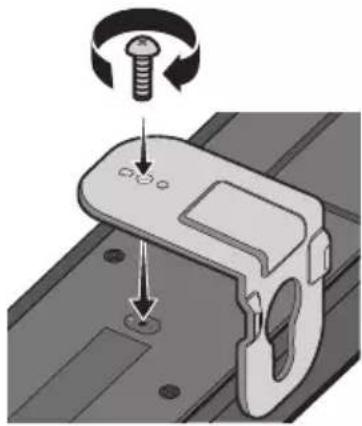

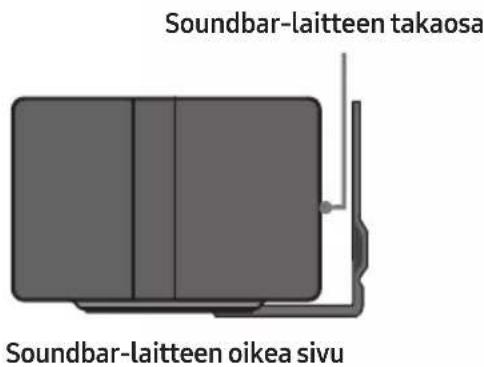

09 Seinätelineen asentaminen 33 Varotoimia asennukseen

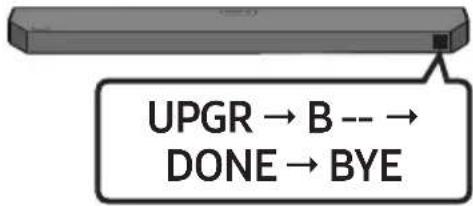

11 Ohjelmiston päivittäminen 36 USB-päivitys

12 Vianmääritys 38 13 lisenssillä 40 14 Avoimen lähdekielen lisenssi-ilmoitus 41 15 Tärkeä huoltohuomaut us 41 16 Tekniset tiedot ja lisätietoja 42 Tiedot

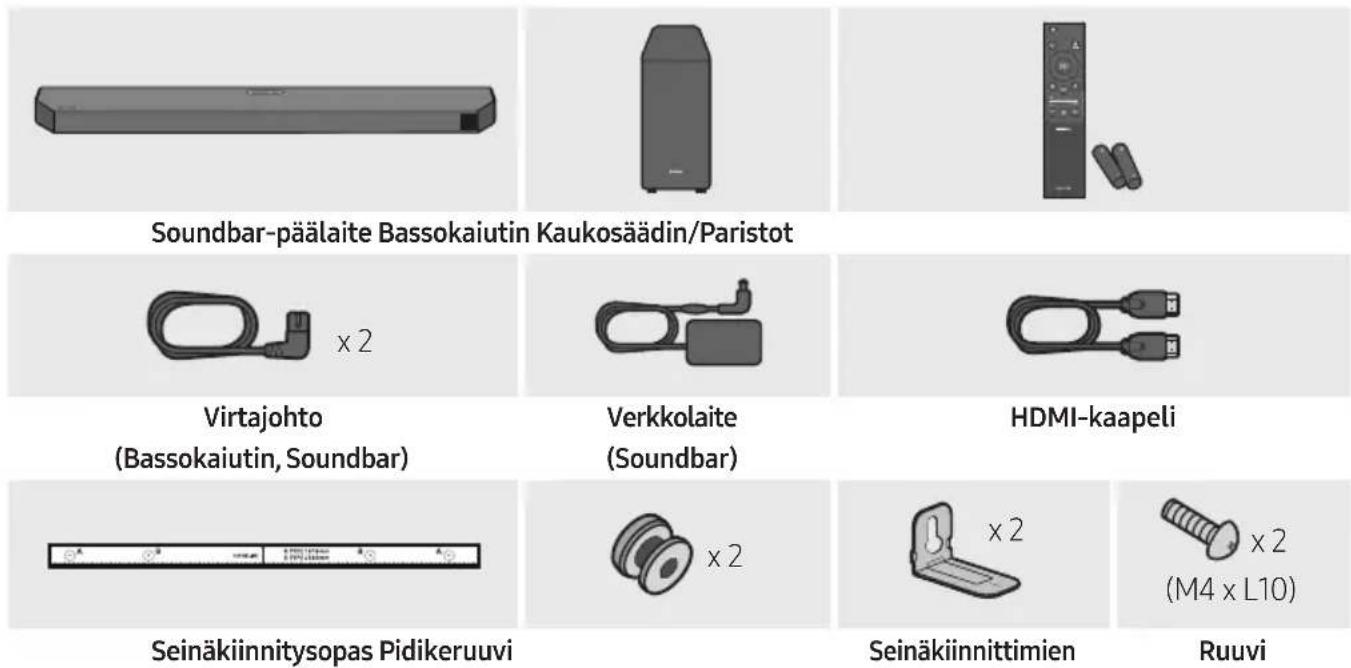

42FIN - 6 01 OSIEN TARKISTAMINEN SOUND MODE WOOFER TONE CONTROL CH LEVEL Soundbar-päälaite Bassokaiutin Kaukosäädin/Paristot x 2 Virtajohto (Bassokaiutin, Soundbar) Verkkolaite (Soundbar) HDMI-kaapeli x 2 x 2 (M4 x L10) x 2 Seinäkiinnitysopas Pidikeruuvi Seinäkiinnittimien Ruuvi

• Katso tietoja virtalähteestä ja virrankulutuksesta tuotteeseen kiinnitetystä merkintätarrasta. (Tarra: Soundbar-päälaitteen alapuoli)

• Jos haluat ostaa lisäosia tai valinnaisia kaapeleita, ota yhteys Samsung-huoltokeskukseen tai Samsung-asiakaspalveluun.

• Lisätietoja seinäkiinnikkeestä on sivulla 33.

• Ulkoasua ja teknisiä ominaisuuksia voidaan muuttaa ilman erillistä ilmoitusta.

• Lisävarusteiden ulkonäkö voi erota hieman yläpuolelle olevista kuvista.FIN - 7 02 LAITTEEN YLEISKUVAUS Soundbar-laitteen etupaneeli/yläpaneeli Yläpaneeli

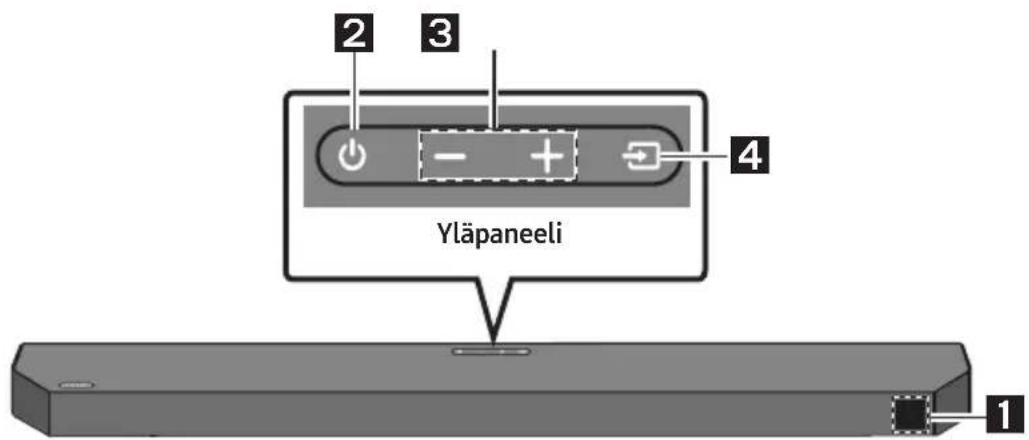

Näyttö Näyttää tuotteen tilan ja nykyisen toiminnan.

(Virta) -painike Kytkee ja katkaisee virran.

• Auto Power Down-toiminto Laite sammuu automaattisesti seuraavissa tilanteissa. – D.IN-/HDMI-/BT-/USB-tila: Jos äänisignaalia ei ole 18 minuuttiin.

(Äänenvoimakkuus) -painike Säätää äänenvoimakkuutta.

• Kun äänenvoimakkuutta säädetään, se näkyy Soundbar-laitteen etupaneelin näytössä.

(Lähde) -painike Valitse ohjelmalähdetilan. Ohjelmalähdetila Näyttö Optinen D.IN eARC/ARC (HDMI OUT)

• D.IN TV eARC (Automaattinen muunnos) D.IN TV ARC (Automaattinen muunnos) HDMI HDMI BLUETOOTH-tila BT USB-tila USB

• Voit ottaa BT PAIRING -tilan käyttöön vaihtamalla ohjelmalähteeksi BT-tilan ja pitämällä painettuna (Lähde) -painiketta yli 5 sekuntia.

• “*”-tila on tuettu, kun television asetusten eARC-toiminto on käytössä.

• Virtanäppäin toimii 4–6 sekunnin kuluttua virtajohdon kytkemisestä.FIN - 8

• Kun kytket laitteen virran päälle, laite on valmis äänentoistoon n. 4-5 sekunnin kuluttua.

• Jos ääni kuuluu sekä televisiosta että Soundbar-laitteesta, siirry televisiossa äänen Asetukset- valikkoon ja vaihda television kaiutinasetukseksi Ulkoinen kaiutin. Soundbar-laitteen alapaneeli HDMIHDMI TO TV(eARC/ARC) DIGITAL AUDIO IN (OPTICAL) USB (5V 0.5A) DC 24V HDMI HDMI TO TV(eARC/ARC)DIGITAL AUDIO IN (OPTICAL)USB (5V 0.5A)DC 24V HDMI HDMI TO TV(eARC/ARC)DIGITAL AUDIO IN (OPTICAL)

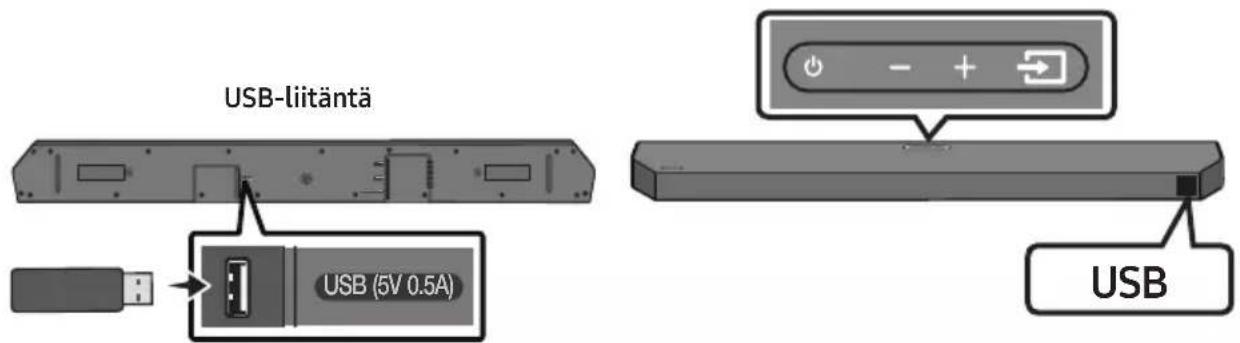

USB (5V 0.5A) Liitä tähän USB-asema USB-asemaan tallennettujen musiikkitiedostojen toistamiseksi Soundbar- laitteen kautta. (Katso sivua 27.)

DC 24V (Virtatuloliitäntä) Kytke verkkolaite tähän. (Katso sivua 15.)

HDMI Kytke tähän digitaalinen video- ja äänisignaali samanaikaisesti HDMI-kaapelin kautta. Kytke ulkoisen laitteen HDMI-lähtöliitäntä tähän. (Katso sivua 25.)

HDMI TO TV (eARC/ARC) Kytke TV:n HDMI IN (eARC) -liitäntä tähän. (Katso sivua 19.)

DIGITAL AUDIO IN (OPTICAL) Kytke ulkoisen laitteen digitaalinen (optinen) lähtöliitäntä tähän. (Katso sivua 26.)

• Kun irrotat verkkolaitteen virtakaapelin pistorasiasta, vedä pistokkeesta. Älä vedä kaapelista.

• Älä liitä tätä laitetta tai muita laitteita pistorasiaan, ennen kuin kaikki laitteiden väliset liitännät on tehty.FIN - 9

03 KAUKOSÄÄTIMEN KÄYTTÄMINEN

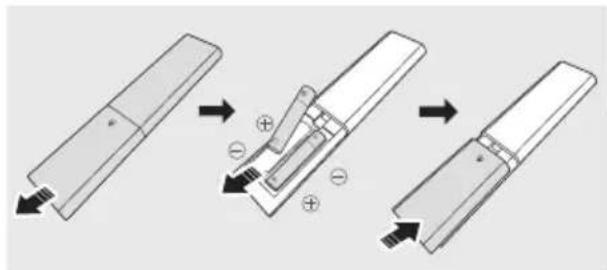

Paristojen asettaminen kaukosäätimeen ennen käyttöä (AAA-paristo X 2) Liu’uta takakantta nuolen suuntaan, kunnes se irtoaa kokonaan. Aseta lokeroon 2 AAA-alkaliparistoa (1,5 V) suunnattuina niin, että niiden napaisuus on oikein. Työnnä takakansi takaisin paikalleen. Kaukolaukaisimen käyttö SOUND MODE WOOFERTONE CONTROL CH LEVEL

SOUNDMODEWOOFERTONE CONTROL CH LEVEL Virta Käynnistää ja sammuttaa Soundbar-laitteen.

SOUNDMODEWOOFERTONE CONTROL CH LEVEL Lähde Painamalla tätä voit valita Soundbar- laitteeseen yhdistetyn ohjelmalähteen.

SOUNDMODEWOOFERTONE CONTROL CH LEVEL Mykistys Voit mykistää äänen painamalla (Mykistys) painiketta. Voit poistaa mykistyksen painamalla sitä uudelleen.

SOUNDMODEWOOFERTONE CONTROL CH LEVEL Äänenvoimakkuus CH LEVEL TONE CONTROL WOOFERSOUND MODE CH LEVEL TONE CONTROL WOOFER SOUND MODE CH LEVEL TONE CONTROL WOOFER SOUND MODE CH LEVEL TONE CONTROL WOOFER SOUND MODE Voit säätää äänenvoimakkuutta painamalla ylä- tai alapainiketta.

• Mykistys Voit mykistää äänen painamalla Äänenvoimakkuus -painiketta. Voit poistaa mykistyksen painamalla sitä uudelleen.FIN - 10

SOUND MODE WOOFER TONE CONTROL CH LEVEL CH LEVEL Painamalla tätä painiketta voit säätää kunkin kaiuttimen äänenvoimakkuutta.

• Valitse CENTER LEVEL painamalla painiketta ja säädä sitten äänenvoimakkuutta välillä -6–+6 Ylös/Alas-painikkeilla.

• Jos takakaiuttimet (myytävinä erikseen) on yhdistetty, REAR LEVEL -asetus on tuettu. Säädä REAR LEVEL -asetuksen äänenvoimakkuutta välillä -6–+6 Ylös/Alas -painikkeilla.

SOUND MODE WOOFER TONE CONTROL CH LEVEL Äänen asetus Painamalla tätä painiketta voit määrittää äänitoiminnon. Voit muuttaa haluamiasi asetuksia Ylös/Alas-painikkeilla. VOICE ENHANCE ON/OFF NIGHT MODE ON/OFF SYNC VIRTUAL ON/OFF

– VOICE ENHANCE ON/OFF

Tämä tila helpottaa elokuvien ja TV-ohjelmien puhuttujen vuoropuhelujen kuulemista.

Tämä tila on optimoitu yöajan katseluun niin, että asetuksia on säädetty vähentämään äänenvoimakkuutta, mutta pitämään vuoropuhelun selkeänä. – SYNC Jos TV:n kuva ja Soundbar-laitteen toistama ääni ovat epätahdistettuja, valitse

Äänen asetus) -painiketta painamalla SYNC ja määritä sitten ääniviiveen asetukseksi 0–300 millisekuntia painikkeilla Ylös/Alas. (Ei käytettävissä USB- eikä BT-tilassa.)

Dolby Virtual -toiminnon asetukseksi voidaan valita ON/OFF.

• VOICE ENHANCE-, NIGHT MODE- ja VIRTUAL-äänitoimintojen asetukseksi voidaan valita ON/OFF Ylös/Alas-painikkeilla. (VIRTUAL-toiminto ei ole käytettävissä USB- tai BT-tilassa.)

• Voit säätää jokaisen taajuusalueen ääntä pitämällä (Äänen asetus) -painiketta painettuna noin 5 sekuntia. Alueet 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz ja 10 kHz ovat valittavissa Vasemmalle/Oikealle -painikkeilla, ja jokaista voi säätää välillä -6–+6 Ylös/Alas -painikkeilla. (Varmista, että äänitilan asetuksena on STANDARD.)

SOUND MODE WOOFER TONE CONTROL CH LEVEL Bluetooth PAIR Tällä voit asettaa Soundbar-laitteen Bluetooth-laiteparin muodostustilaan. Paina PAIR -painiketta ja odota, että BT PAIRING -näytössä yhdistetään uusi Bluetooth- laite.

Toisto/tauko VOL WOOFER SOUNDMODEPAIR Voit toistaa musiikkia tai keskeyttää toiston painamalla tätä painiketta.FIN - 11

VOL WOOFER SOUNDMODEPAIR Ylös/Alas/ Vasemmalle/ Oikealle Valitse Ylös, Alas, Vasemmalle tai Oikealle painamalla merkittyjä kohtia. Valitse tai aseta toimintoja painamalla painikkeen kohtaa Ylös, Alas, Vasemmalle tai Oikealle.

• Uudelleentoisto Voit käyttää uudelleentoistotoimintoa USB-tilassa painamalla Ylös-painiketta.

• Musiikkitiedoston ohitus Voit siirtyä seuraavan musiikkitiedoston toistoon painamalla Oikealle-painiketta. Voit siirtyä edellisen musiikkitiedoston toistoon painamalla Vasemmalle-painiketta.

• ID SET Suorita ID SET-toiminto pitämällä Ylös-painiketta painettuna 5 sekuntia (kun muodostat yhteyden langattomaan bassokaiuttimeen tai langattomiin takakaiuttimiin).

SOUND MODE WOOFER TONE CONTROL CH LEVEL Tiedot Painamalla tätä painiketta voit näyttää käytössä olevan toiminnon tai käytettävissä olevan koodekin tiedot.

SOUND MODE WOOFER TONE CONTROL CH LEVEL SOUND MODE Painamalla tätä painiketta voit valita haluamasi äänitilan. SURROUND SOUND GAME ADAPTIVE SOUND DTS VIRTUAL:X STANDARD – SURROUND SOUND Tarjoaa tavallista laajemman äänikentän. – GAME Tarjoaa stereoskooppisen äänen, joka ympäröi sinut pelin tapahtumilla. – ADAPTIVE SOUND Analysoi sisällön reaaliaikaisesti ja tarjoaa optimaalisen äänikentän automaattisesti sisällön ominaisuuksien perusteella.

Mukaansatempaava 3D-ääni mistä tahansa sisällöstä. – STANDARD Toistaa alkuperäisen äänen.

• DRC (Dynamic Range Control) Voit käyttää Dolby Digital -äänen dynamiikka-alueen rajoitusta. Pidä SOUND MODE -painiketta yli 5 sekuntia painettuna Soundbar-laitteen virran ollessa katkaistuna, kun haluat ottaa DRC (Dynamic Range Control) -toiminnon käyttöön tai poistaa sen käytöstä. Kun DRC on käytössä, voimakkaita ääniä vähennetään. (Ääni voi vääristyä.)

• Bluetooth Power Tämä toiminto käynnistää Soundbar-laitteen automaattisesti, kun aiemmin yhdistetystä TV:stä tai Bluetooth-laitteesta vastaanotetaan yhteyspyyntö. – Poista Bluetooth Power-toiminto käytöstä pitämällä SOUND MODE-painiketta painettuna yli 5 sekuntia.FIN - 12

SOUND MODE WOOFER TONE CONTROL CH LEVEL WOOFER (BASSO) LEVEL CH LEVEL TONE CONTROL WOOFER SOUND MODE CH LEVEL TONE CONTROL WOOFER SOUND MODE CH LEVEL TONE CONTROL WOOFERSOUND MODE CH LEVEL TONE CONTROL WOOFERSOUND MODE Voit säätää bassokaiuttimen (basso) -12 tai välille -6–+6 painamalla ylä- tai alapainiketta. Jos haluat määrittää bassokaiuttimen (basso) vaihtoehdon 0 (oletus), paina tätä painiketta.

SOUND MODE WOOFER TONE CONTROL CH LEVEL TONE CONTROL Painamalla tätä painiketta voit säätää diskantti- tai bassoäänen voimakkuutta.

• Valitse TREBLE tai BASS painamalla painiketta ja säädä sitten äänenvoimakkuutta välillä -6–+6 Ylös/Alas-painikkeilla. Bassotason muuttuessa myös woofertasoa säädetään vastaavasti. Piilotettujen painikkeiden käyttäminen (painikkeet, joissa on vähintään kaksi toimintoa) Piilotettu painike Viitesivu Kaukosäätimen painike Toiminto WOOFER (Ylös) TV:n kaukosäätimessä Käytössä / Ei käytössä (Valmiustila) Sivu 14 Vasemmalle TV:n automaattinen yhdistäminen käytössä / ei käytössä (BT-valmis) Sivu 24 Ylös ID SET Sivu 11 (Äänen asetus) 7 Band EQ Sivu 10 SOUND MODE DRC ON/OFF (Valmiustila) Sivu 11 Bluetooth Power Sivu 11FIN - 13 Eri äänitehostetilojen lähtösignaalitiedot Tehoste Tulo Lähtö Vain bassokaiuttimella Bassokaiuttimella ja langattomalla takakaiutinsarjalla SOUND MODE Surround VOL WOOFER SOUND MODE Bluetooth POWER SURROUND SOUND

• Samsungin langaton takakaiutinsarja on ostettavissa erikseen. Jos haluat ostaa sarjan, ota yhteys jälleenmyyjään, jolta ostit Soundbar-laitteen.

• Kun tulolähde on Dolby Atmos®, vain bassokaiutinta käytettäessä ääni on 3.1-kanavainen, kun taas bassokaiutinta ja langatonta takakaiutinsarjaa käytettäessä ääni on 5.1-kanavainen.

• Takakaiuttimista ei kuulu ääntä kaksikanavaisessa toistossa, kun STANDARD-tila on käytössä. Jos haluat ottaa takakaiuttimien äänen käyttöön, vaihda tehostetilaksi SURROUND SOUND.FIN - 14 Soundbar-laitteen äänenvoimakkuuden säätäminen television kaukosäätimellä Voit säätää Soundbar-laitteen äänenvoimakkuutta television kaukosäätimellä.

• Tätä toimintoa voidaan käyttää vain infrapunakaukosäätimillä. Bluetooth-kaukosäätimiä (kaukosäätimiä, jotka vaativat laiteparin muodostamista) ei tueta.

• Ota televisiossa käyttöön asetus Ulkoinen kaiutin, jos haluat käyttää tätä toimintoa.

• Tätä toimintoa tukevat valmistajat: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

Joka kerta, kun painat WOOFER -painiketta ylös ja pidät sitä paikallaan 5 sekuntia, tila vaihtuu seuraavassa järjestyksessä: ”OFF-TV REMOTE” (oletustila), ”SAMSUNG-TV REMOTE”, ”ALL-TV REMOTE”. Kaukosäätimen painike Näyttö Tila SOUND MODE WOOFER CH LEVEL TONE CONTROL 5 Sec OFF-TV REMOTE (oletustila) Poista TV:n kaukosäädin käytöstä. SOUND MODE WOOFER CH LEVEL TONE CONTROL 5 Sec SAMSUNG-TV REMOTE Ota käyttöön Samsung-television infrapunakaukosäädin. SOUND MODE WOOFER CH LEVEL TONE CONTROL 5 Sec ALL-TV REMOTE Ota käyttöön muun valmistajan television infrapunakaukosäädin.FIN - 15

04 SOUNDBAR-LAITTEEN YHDISTÄMINEN

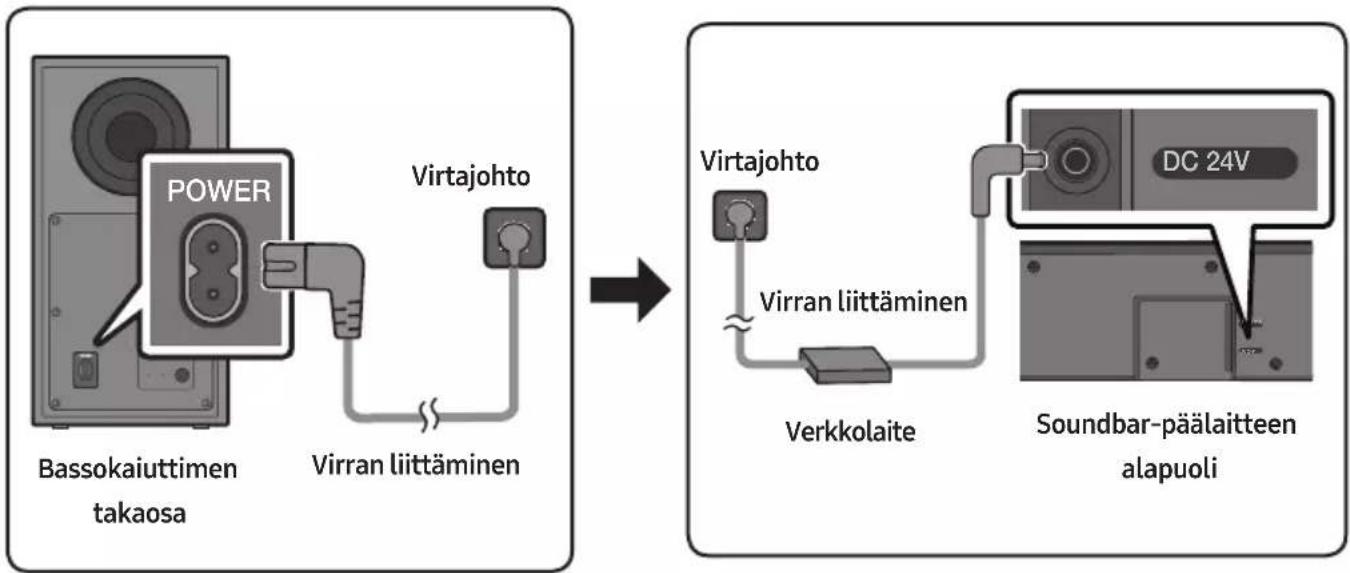

Virran liittäminen Kytke laitteet pistorasiaan virransyötön osilla seuraavassa järjestyksessä:

• Katso tietoja virtalähteestä ja virrankulutuksesta tuotteeseen kiinnitetystä merkintätarrasta. (Tarra: Soundbar-päälaitteen alapuoli)

1. Kytke virtajohto bassokaiuttimeen.

2. Kytke virtajohto verkkolaitteeseen. Kytke verkkolaite (virtajohdolla) Soundbar-laitteeseen.

3. Kytke virta Soundbar-laitteeseen ja bassokaiuttimeen.

• Kytke virta ensin bassokaiuttimeen. Bassokaiutin yhdistetään automaattisesti Soundbariin, kun siihen kytketään virta. POWER Bassokaiuttimen takaosaVirtajohtoVirran liittäminen USB (5V 0.5A) DC 24V DC 24V Soundbar-päälaitteen alapuoliVerkkolaiteVirtajohtoVirran liittäminen
• Pidä verkkolaitetta pöydällä tai lattialla. Jos asetat verkkolaitteen niin, että se riippuu virtajohdon tuloliitäntä ylöspäin, verkkolaitteen sisään voi päästä vettä tai muita sitä vahingoittavia aineita.

• Jos irrotat virtajohdon ja kytket sen takaisin, kun Soundbar-laite on käynnissä, laite käynnistyy automaattisesti.FIN - 16 Bassokaiuttimen yhdistäminen manuaalisesti, jos automaattinen yhdistäminen epäonnistuu Ennen seuraavien manuaalista yhdistämistä koskevien ohjeiden noudattamista:

• Varmista, että Soundbar-laitteen ja bassokaiuttimen virtakaapeli on kytketty oikein.

• Varmista, että Soundbar-laitteeseen on kytketty virta.

1. Pidä bassokaiuttimen takaosan ID SET -painiketta painettuna vähintään 5 sekuntia.

• Punainen merkkivalo bassokaiuttimen takaosassa sammuu ja sininen merkkivalo vilkkuu. Sininen vilkkuu nopeasti 5 Sec Bassokaiuttimen takaosa Bassokaiuttimen takaosa

2. Pidä kaukosäätimen Ylös -näppäintä painettuna vähintään 5 sekuntia.

• ID SET-viesti näkyy Soundbar-laitteen näytössä hetken ja katoaa sitten.

• Soundbar-laite käynnistyy automaattisesti, kun ID SET-toiminto on valmis. SOUNDMODE PAIR5 Sec ID SET

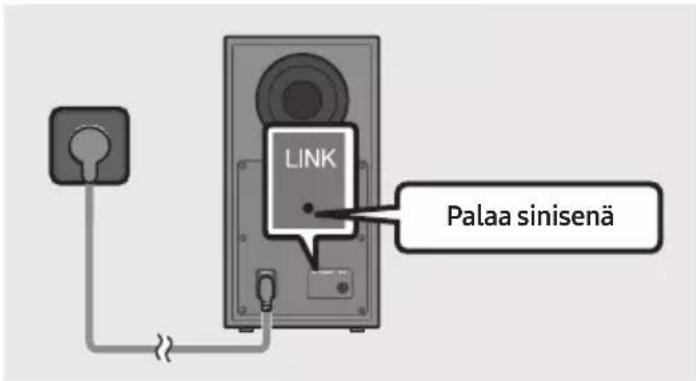

3. Tarkista, palaako LINK-merkkivalo sinisenä vilkkumatta (yhteys muodostettu).

Palaa sinisenä LINK-merkkivalo lakkaa vilkkumasta ja palaa jatkuvasti sinisenä, kun Soundbar-laitteen ja langattoman bassokaiuttimen välinen yhteys on muodostettu.FIN - 17 Bassokaiuttimen takaosan merkkivalot Merkkivalo Tila Kuvaus Toimenpide Sininen Palaa Yhteys muodostettu (normaali toiminta)

Vilkkuu Uutta yhteyttä muodostetaan Varmista, että Soundbar- päälaitteeseen kytketty virtakaapeli on kytketty oikein tai odota noin 5 minuuttia. Jos vilkkuminen jatkuu, kokeile yhdistää bassokaiutin manuaalisesti. Katso sivua 16. Punainen Palaa Valmiustila (Soundbar- päälaitteen ollessa sammutettuna) Varmista, että Soundbar- päälaitteen virtakaapeli on kytketty oikein. Yhteys katkennut Muodosta yhteys uudelleen. Katso yhteyden manuaalisen muodostamisen ohjeet sivulla 16. Punainen ja sininen Vilkkuu Toimintahäiriö Katso Samsungin huoltokeskuksen yhteystiedot käyttöoppaasta. HUOMAUTUKSIA

• Varmista ennen tämän laitteen siirtämistä tai asentamista, että virta on katkaistu ja virtajohto irrotettu.

• Jos päälaitteen virta katkaistaan, langaton bassokaiutin siirtyy valmiustilaan ja takaosan STANDBY -merkkivalo vilkkuu ensin sinisenä useita kertoja ja jää sitten palamaan punaisena.

• Jos käytät Soundbar-laitteen lähellä toista laitetta, joka käyttää samaa taajuutta kuin Soundbar- laite, häiriöt voivat aiheuttaa ääneen katkoja.

• Päälaitteen langattoman signaalin enimmäistoimintaetäisyys on noin 10 metriä, mutta se voi vaihdella käyttöympäristön mukaan. Jos päälaiteen ja langattoman bassokaiuttimen välissä on teräsbetoni- tai metalliseinä, järjestelmä ei ehkä toimi lainkaan, koska langaton signaali ei läpäise metallia.FIN - 18 MUISTUTUS

• Langattoman signaalin vastaanottoantennit ovat langattoman bassokaiuttimen sisällä. Suojaa laitteet vedeltä ja kosteudelta.

• Parhaan kuuntelunautinnon saavuttamiseksi varmista, että langatonta bassokaiutinta tai langattomia takakaiuttimia (myydään erikseen) ympäröivällä alueella ei ole mitään esteitä. Samsungin langattoman takakaiutinsarjan yhdistäminen Soundbariin Laajenna aitoon langattomaan tilaäänentoistoon yhdistämällä Samsungin langaton takakaiutinsarja (SWA-9200S, myydään erikseen) Soundbar-laitteeseen. Yksityiskohtaisia tietoja liitännöistä saat Samsungin langattoman takakaiutinsarjan käyttöoppaasta.FIN - 19

05 YHTEYDEN MUODOSTAMINEN TELEVISIOON

Vaihtoehto 1. HDMI-kytkentä HDMI ARC/eARC (Audio Return Channel/Enhanced Audio Return Channel) -liitäntää tukevan television kytkeminen MUISTUTUS

• Kun sekä HDMI-kaapeli että optinen kaapeli ovat kytkettynä, HDMI-signaali vastaanotetaan ensin.
• Jos haluat kytkeä HDMI-kaapelin television ja Soundbarin välille, muista käyttää ARC- tai eARC-merkittyä liitäntää. Muussa tapauksessa et ehkä kuule television ääniä.
• Suositeltu kaapeli on High-Speed HDMI Cable with Ethernet.

• Kun kytket television, joka tukee eARC-toimintoa, näyttöön ilmestyy TV eARC, ja kuulet äänen.

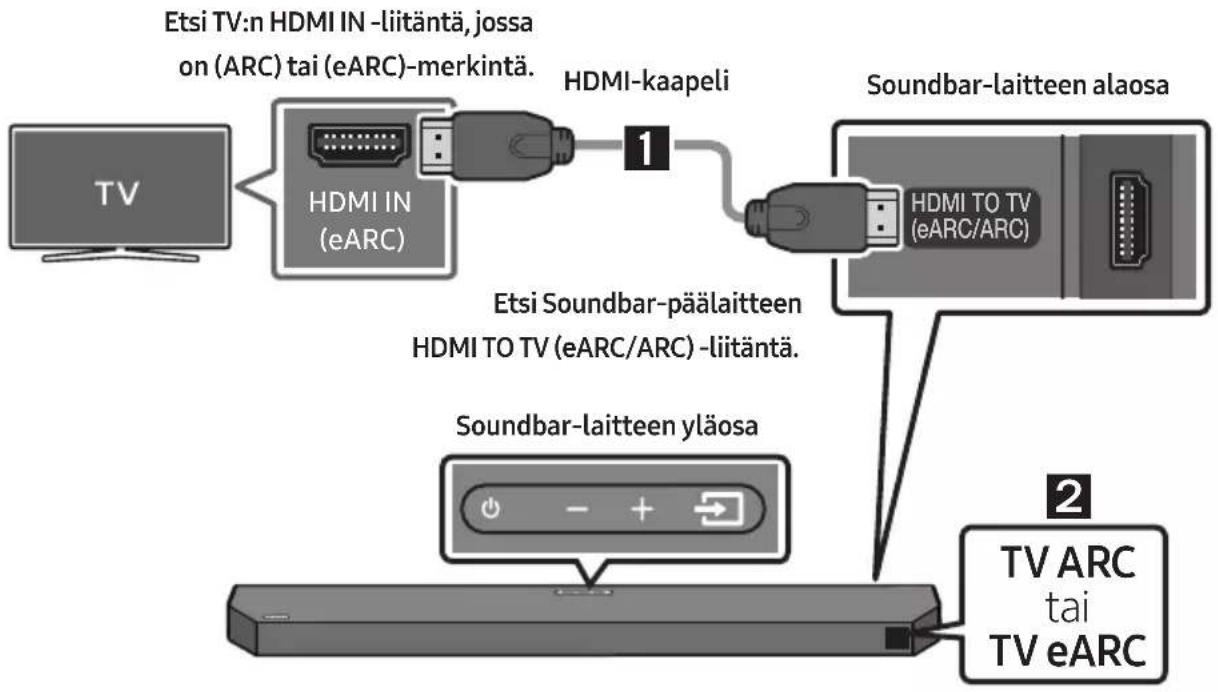

• Dolby Atmos®-tilaa tuetaan ARC/eARC-toimintoa käytettäessä.Etsi TV:n HDMI IN -liitäntä, jossa on (ARC) tai (eARC)-merkintä.HDMI IN(eARC)HDMI TO TV(eARC/ARC) DIGITAL AUDIO IN (OPTICAL) HDMI-kaapeliSoundbar-laitteen alaosa Etsi Soundbar-päälaitteen HDMI TO TV (eARC/ARC) -liitäntä.Soundbar-laitteen yläosa TV ARC tai TV eARC

1. Kun Soundbar-laite ja TV ovat käynnissä, kytke HDMI-kaapeli kuvan mukaan.

2. Soundbar-päälaitteen näytössä näkyy teksti TV ARC tai TV eARC, ja Soundbar-laite toistaa TV:n ääntä.

• TV eARC näkyy, kun television asetusten eARC-toiminto on käytössä.FIN - 20

• eARC-yhteyden muodostamista varten TV-valikon eARC-toiminnon pitäisi olla käytössä. Lisätietoja asetuksesta on TV:n käyttöoppaassa. (esimerkiksi Samsung-televisiossa voit tehdä sen valitsemalla Koti ( ) → Valikko → Asetukset ( ) → Kaikki asetukset ( ) → Ääni → Asiantuntijan asetukset → HDMI-eARC-tila (Autom.))

• Jos TV:n ääntä ei kuulu, siirry kaukosäätimen tai Soundbar-laitteen yläosan (Lähde) -painiketta painamalla D.IN -tilaan. Näytössä näkyvät vuorotellen tekstit D.IN ja TV ARC tai TV eARC, ja TV:n ääni kuuluu.

• Jos Soundbar-päälaitteen näytössä ei näy tekstiä TV ARC tai TV eARC , tarkista, että HDMI- kaapeli on kytketty oikeaan porttiin.

• Säädä Soundbar-laitteen äänenvoimakkuutta TV:n kaukosäätimellä. HUOMAUTUKSIA

• Kun yhdistät Soundbariin HDMI-kaapelilla HDMI ARC/eARC (Audio Return Channel/Enhanced Audio Return Channel) -liitäntää tukevan television, lähetät digitaaliset ääni- ja kuvatiedot kytkemättä erillistä optista kaapelia.

• On suositeltavaa käyttää HDMI-kaapelia, jossa ei ole ferriittisydänkeloja. Jos käytät HDMI-kaapelia, jossa on ferriittisydänkelat, varmista, että kelojen läpimitta on alle 14 mm.

• Tämä toiminto ei ole käytettävissä, jos HDMI-kaapeli ei tue ARC tai eARC-toimintoa.

• ARC ja eARC ovat kaistanleveydeltään erilaisia. eARC on Audio Return Channel -toiminnon parannettu versio, jonka kaistanleveys on ARC:tä huomattavasti suurempi. Suurempi kaistanleveys lisää siirrettävissä olevien tietojen määrää. eARC-kanavaa käytettäessä voit nauttia esimerkiksi Dolby Atmos®-muotoisesta äänestä.

• Kun lähetyssignaali on Dolby Digital -signaali ja TV:n ”Digitaalinen äänilähtömuoto” -asetuksena on PCM, on suositeltavaa vaihtaa asetukseksi Dolby Digital. Kun asetus on vaihdettu, äänenlaatu on parempi. (TV:n valmistajan mukaan voi olla, että TV:n valikossa on käytetty eri sanoja sanojen Dolby Digital ja PCM sijaan.)FIN - 21 Vaihtoehto 2. Kytkeminen optisella kaapelilla Tarkistuslista ennen kytkemistä

• Kun sekä HDMI-kaapeli että optinen kaapeli ovat kytkettynä, HDMI-signaali vastaanotetaan ensin.

• Kun käytät optista kaapelia ja liitäntöjen suojakannet ovat paikoillaan, muista irrottaa suojakannet. OPTICAL OUTDIGITAL AUDIO IN (OPTICAL)Soundbar-laitteen alaosa Optinen kaapeli (ei mukana) D.IN

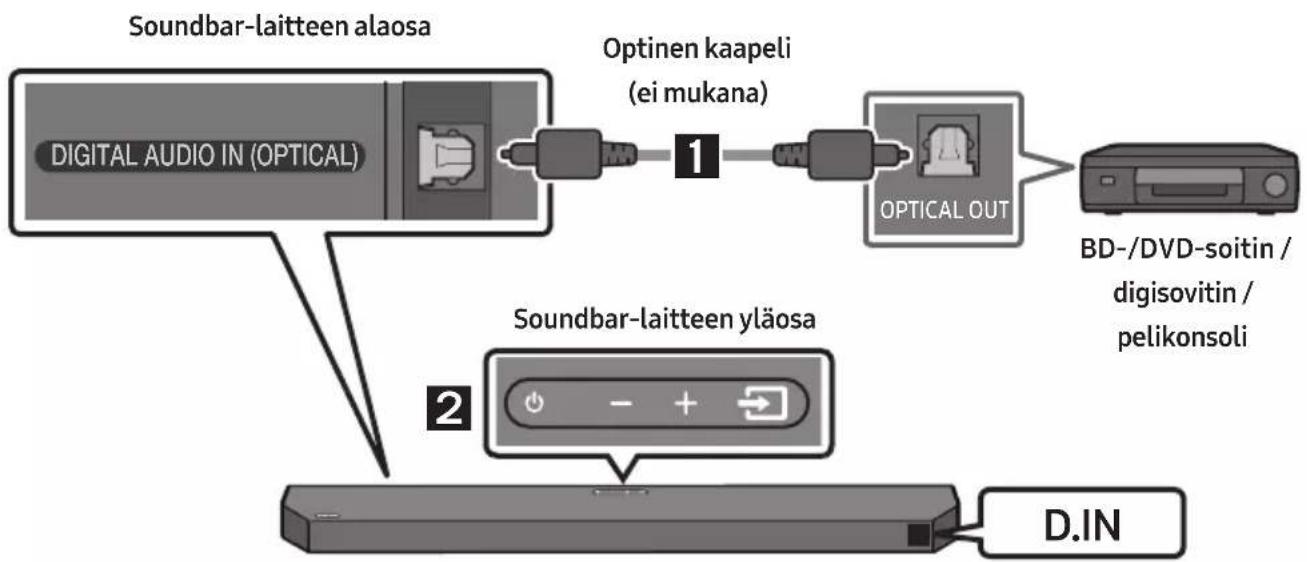

Soundbar-laitteen yläosa

1. Liitä Soundbar-laitteen DIGITAL AUDIO IN (OPTICAL) -liitäntä TV:n OPTICAL OUT -liitäntään

digitaalisella optisella kaapelilla (ei mukana).

2. Paina yläpaneelin tai kaukosäätimen (Lähde) -painiketta ja valitse sitten D.IN -tila.

3. Television äänet kuuluvat Soundbar-laitteesta.FIN - 22

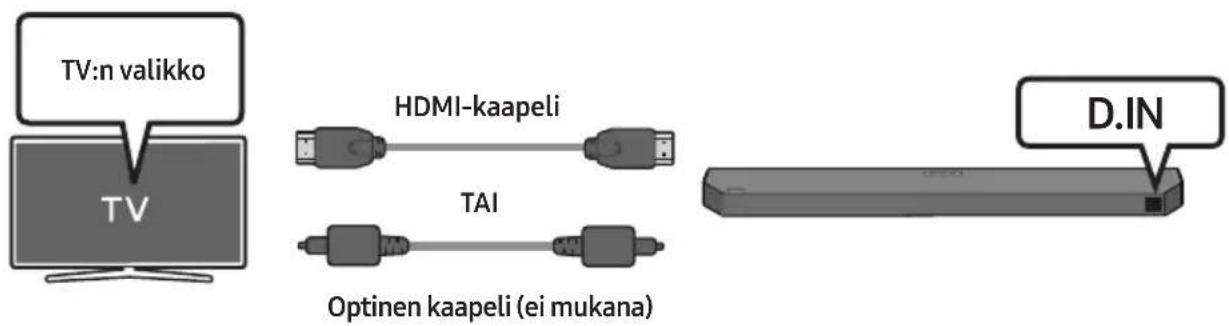

Q-Symphony-toiminnon käyttäminen Q-Symphony-toimintoa käytettäessä Soundbar-laite synkronoituu Samsung-TV:n kanssa ja lähettää ääntä kahden laitteen kautta, mikä takaa optimaalisen tilaäänentoiston. Kun Soundbar-laite on yhdistetty, TV+Soundbar näkyy television Äänilähtö -valikon alapuolella. Valitse asianmukainen valikko. TV:n valikko TAI Optinen kaapeli (ei mukana) HDMI-kaapeli D.IN

• Esimerkki TV:n valikosta: TV + [AV] Soundbar sarjan nimi (HDMI) HUOMAUTUKSIA

• Toiminta voi määräytyä TV:n tukemien koodekkien mukaan.

• Tämä toiminto on tuettu vain, kun HDMI-kaapeli tai optinen kaapeli (ei mukana) on yhdistetty.

• Näytetty viesti saattaa vaihdella TV-mallista riippuen.

• Tämä toiminto on käytettävissä joissakin Samsung-televisioissa ja joissakin Soundbar-malleissa.FIN - 23 Vaihtoehto 3. Bluetoothilla yhdistäminen Kun TV on yhdistetty Bluetooth-yhteydellä, voit kuunnella stereoääntä ilman kaapeleita.

• Vain yksi TV voidaan yhdistää kerrallaan. SOUND MODE PAIR TAI BT PAIRING Yhteyden muodostaminen ensimmäisen kerran

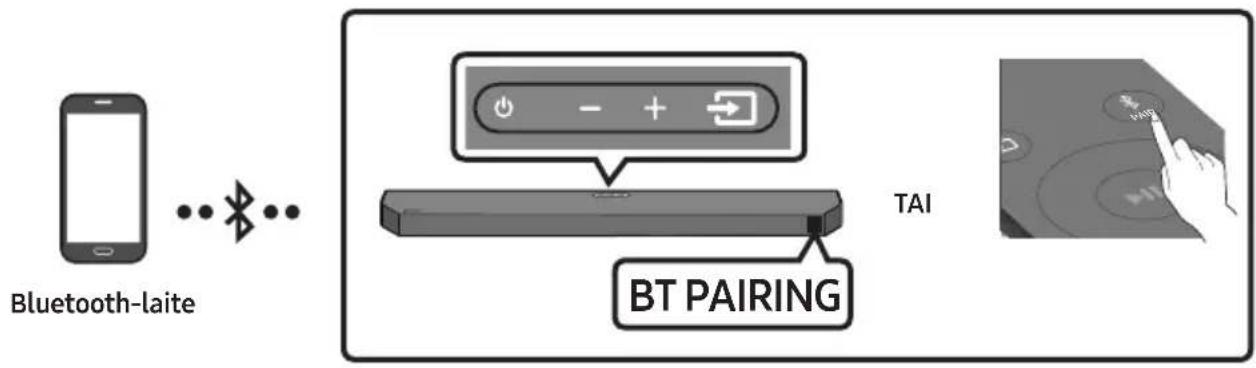

1. Siirry BT PAIRING-tilaan painamalla kaukosäätimen PAIR-painiketta.

(TAI) a. Paina (Lähde) -painiketta yläpaneelissa ja valitse sitten BT. BT muuttuu muutaman sekunnin kuluttua automaattisesti muotoon BT PAIRING tai muuttuu muotoon BT READY, jos yhteystietue on olemassa. b. Kun BT READY on näkyvissä, pidä Soundbar-laitteen yläpaneelin (Lähde) -painiketta painettuna yli 5 sekuntia, kunnes BT PAIRING tulee näkyviin.

2. Valitse Bluetooth-tila TV:ssä. (Katso lisätietoja TV:n käyttöoppaasta.)

3. Valitse Soundbar Q6C-Series(Bluetooth) TV:n kuvaruudun luettelosta. Käytettävissä olevan

Soundbar-laitteen vieressä on teksti Need Pairing tai Paired TV:n kuvaruudun luettelossa. Kun haluat muodostaa yhteyden Soundbar-laitteeseen, valitse viesti ja muodosta yhteys.

• Kun TV on yhdistetty, teksti [TV:n nimi] → BT näkyy Soundbar-laitteen etupaneelin näytössä.

4. Voit nyt kuunnella TV:n ääntä Soundbar-laitteen kautta.

• Kun olet yhdistänyt Soundbar-laitteen TV:hen ensimmäisen kerran, voit muodostaa yhteyden uudelleen BT READY-tilan avulla. Jos yhteyden muodostaminen laitteeseen epäonnistuu

• Jos luettelossa näkyy aiemmin yhdistetty Soundbar-laite (esimerkiksi Soundbar Q6C-Series(Bluetooth)), poista se.

• Toista sitten vaiheet 1–3.FIN - 24 Soundbar-laitteen ja TV:n yhteyden katkaiseminen Paina yläpaneelin tai kaukosäätimen (Lähde) -painiketta ja valitse sitten mikä tahansa muu tila kuin BT.

• Yhteyden katkaiseminen kestää jonkin aikaa, koska TV:n on saatava vastaus Soundbar-laitteelta. (Tarvittava aika voi vaihdella TV:n mallin mukaan.)

• Voit peruuttaa Soundbar-laitteen ja television välisen automaattisen Bluetooth-yhteyden pitämällä kaukosäätimen Vasemmalle-näppäintä painettuna 5 sekuntia Soundbar-laitteen olleessa BT READY tilassa. (Vaihtokytkin: käytössä → ei käytössä) Erot BT READY -tilan ja BT PAIRING -tilan välillä

• BT READY : Tässä tilassa voit yhdistää uudelleen television tai mobiililaitteen, joka on yhdistetty aiemmin.

• BT PAIRING : Tässä tilassa voit yhdistää uuden laitteen Soundbar-laitteeseen. (Paina kaukosäätimen PAIR -painiketta tai pidä Soundbar-laitteen yläosan (Lähde) -painiketta painettuna yli 5 sekuntia Soundbar-laitteen ollessa BT-tilassa.) Huomautuksia Bluetooth-yhteyksistä

• Jos haluat muodostaa Bluetooth-yhteyden uuden laitteen kanssa, uuden laitteen tulisi olla metrin säteellä.

• Jos sinulta kysytään PIN-koodia, kun yhdistät Bluetooth-laitetta, syötä <0000>.

• Bluetooth-yhteystilassa Bluetooth-yhteys katkeaa, jos Soundbar-laitteen ja Bluetooth-laitteen välinen yhteys on pidempi kuin 10 metriä.

• Soundbar-laite sammuu automaattisesti, kun laite on ollut valmiustilassa 18 minuuttia.

• Soundbar-laite ei ehkä suorita Bluetooth-hakua tai muodosta yhteyttä oikein, – jos Soundbar-laitteen ympärillä on voimakas sähkökenttä. – Jos Soundbariin on yhdistetty samanaikaisesti useita Bluetooth-laitteita. – jos Bluetooth-laite on sammutetaan, se ei ole oikeassa paikassa tai siinä ilmenee toimintahäiriö.

• Elektroniset laitteet voivat aiheuttaa radiohäiriötä. Sähkömagneettisia aaltoja tuottavat laitteet on pidettävä etäällä Soundbar-päälaitteesta. Tällaisia ovat esimerkiksi mikroaaltouunit, langattomat LAN-laitteet jne.FIN - 25

06 ULKOISEN LAITTEEN YHDISTÄMINEN

Vaihtoehto 1. Kytkeminen HDMI-kaapelilla (Dolby Atmos® -dekoodaus ja -toisto) Tarkistuslista ennen kytkemistä

• Jos Äänilähtö -asetuksissa on Toissijainen ääni -asetus, varmista, että Toissijainen ääni -asetuksena on Ei käytössä. • Varmista, että sisältö tukee Dolby Atmos® -ääntä.HDMI OUTHDMI IN(eARC) HDMI HDMI TO TV(eARC/ARC) DIGITAL AUDIO IN (OPTICAL) HDMI-kaapeliHDMI-kaapeliSoundbar-laitteen alaosa

HDMI Soundbar-laitteen yläosa

1. Yhdistä Soundbarin pohjassa oleva HDMI-portti HDMI-kaapelilla digitaalisen laitteen HDMI OUT

2. Yhdistä Soundbarin pohjassa oleva HDMI TO TV (eARC/ARC)-portti HDMI-kaapelilla television

HDMI IN (eARC) -porttiin.3. Paina yläpaneelin tai kaukosäätimen (Lähde) -painiketta ja valitse sitten HDMI.

4. HDMI-tila näkyy Soundbar-laitteen näyttöpaneelissa, ja ääni kuuluu.FIN - 26

• Dolby Atmos® -toimintoa käytettäessä: Jos tulolähteenä on Dolby Atmos®, katso ”Eri äänitehostetilojen lähtösignaalitiedot” sivulla 13.

• Kun Dolby Atmos® on käytössä, DOLBY ATMOS -teksti näkyy etuosan näytössä.

• Dolby Atmos® -asetusten määrittäminen BD-soittimessa tai muussa laitteessa. Avaa BD-soittimen tai muun laitteen asetusvalikon äänilähtöasetukset ja varmista, että Bittivirta- asetuksena on Ei koodausta. Esimerkiksi Samsungin BD-soittimessa valitse Asetukset → Ääni → Digitaalilähtö ja valitse sitten Bittivirta (käsittelemätön).

• HDMI Pass-Through -toimintoa käytettäessä Soundbar toistaa lähteen äänen omien kaiuttimiensa kautta ja lähettää muuntamattoman videosignaalin televisioon toisen HDMI-kaapelin kautta. Tuettu UHD-signaalien määritys (3840 x 2160p) Kuvanopeus (fps) Värisyvyys RGB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2 YCbCr 4:2:0 < 608 bittiä O O O O10 bittiä - - O O12 bittiä - - O O 8 bittiä - - - -10 bittiä - - - -
• Tuettu määritys voi vaihdella yhdistetyn ulkoisen laitteen tai käyttöolosuhteiden mukaan. Vaihtoehto 2. Kytkeminen optisella kaapelilla OPTICAL OUT HDMI TO TV(ARC) DIGITAL AUDIO IN (OPTICAL)Optinen kaapeli (ei mukana)Soundbar-laitteen alaosa BD-/DVD-soitin / digisovitin / pelikonsoli

D.IN Soundbar-laitteen yläosa

1. Yhdistä Soundbarin DIGITAL AUDIO IN (OPTICAL) -portti optisella kaapelilla (ei sisälly

toimitukseen) ulkoisen laitteen OPTICAL OUT -porttiin kuvassa näytetyllä tavalla.

2. Valitse D.IN -tila painamalla yläpaneelin tai kaukosäätimen (Lähde) -painiketta.

3. Ulkoisen laitteen ääni kuuluu Soundbar-laitteesta.FIN - 27

07 USB-ASEMAN KYTKEMINEN Voit toistaa USB-asemassa olevia musiikkitiedostoja Soundbar-laitteen kautta. USB-liitäntä HDMI HDMI TO TV(eARC/ARC)DIGITAL AUDIO IN (OPTICAL)USB (5V 0.5A)DC 24VUSB (5V 0.5A) USB

1. Kytke USB-asema tuotteen alaosan USB-porttiin.

2. Paina yläpaneelin tai kaukosäätimen (Lähde) -painiketta ja valitse sitten USB.

3. USB näkyy näytössä.

4. Toista USB-asemassa olevia musiikkitiedostoja Soundbar-laitteen kautta.

• Soundbar-laite sammuu automaattisesti (Auto Power Down), jos USB-asemasta ei kuulu äänisignaalia tai USB-asemaan ei ole yhteyttä yli 18 minuuttiin. Yhteensopivuusluettelo Tiedostotunniste Koodekki Näytteenottotaajuus Bittinopeus *.mp3 MPEG1 Layer2 32kHz ~ 48kHz 32 ~ 320kbps MPEG1 Layer3 32kHz ~ 48kHz 32 ~ 320kbps MPEG2 Layer3 16kHz ~ 24kHz 8 ~ 160kbps MPEG2.5 Layer3 8kHz ~ 12kHz 8 ~ 160kbps *.wma WMA7/8/9 (Vain ääni) 32kHz ~ 48kHz 32 ~ 320kbps *.ogg Vorbis 32kHz ~ 48kHz 45 ~ 500kbps *.aac *.m4a *.mp4 A AC-LC (Vain MPEG2-/MPEG4-ääni) 32kHz ~ 48kHz 32 ~ 320kbps *.wav LPCM 32kHz ~ 192kHz 1024 ~ 9216kbps *.ac FLAC 32kHz ~ 192kHz 162 ~ 8100kbps *.aiff AIFF 32kHz ~ 192kHz 1024 ~ 9216kbps

• Jos USB-asemaan on tallennettu liikaa kansioita (noin 200) ja tiedostoja (noin 2 000), Soundbar- laitteelta voi kestää jonkin aikaa lukea tiedostot ja aloittaa niiden toisto.

• Tuettu USB-tiedostojärjestelmä: FAT16, FAT32, NTFSFIN - 28

08 MOBIILILAITTEEN YHDISTÄMINEN

Yhdistäminen Bluetooth-yhteydellä Kun mobiililaite on yhdistetty Bluetooth-yhteydellä, voit kuunnella stereoääntä ilman kaapeleita.

• Kun yhdistät Bluetooth-laitteen, jonka kanssa on muodostettu laitepari, silloin, kun Soundbarin virta ei ole päällä, Soundbar käynnistyy automaattisesti.

• Yhteys on rajoitettu yhteen televisioon tai kahteen Bluetooth-laitteeseen samanaikaisesti. SOUND MODE PAIR TAI BT PAIRING Bluetooth-laite Yhteyden muodostaminen ensimmäisen kerran

• Kun olet yhdistämässä uutta Bluetooth-laitetta, varmista, että se on metrin säteellä.

1. Siirry BT PAIRING-tilaan painamalla kaukosäätimen PAIR-painiketta.

(TAI) a. Paina (Lähde) -painiketta yläpaneelissa ja valitse sitten BT. BT muuttuu muutaman sekunnin kuluttua automaattisesti muotoon BT PAIRING tai muuttuu muotoon BT READY, jos yhteystietue on olemassa. b. Kun BT READY on näkyvissä, pidä Soundbar-laitteen yläpaneelin (Lähde) -painiketta painettuna yli 5 sekuntia, kunnes BT PAIRING tulee näkyviin.

2. Valitse [AV]Samsung Soundbar Q6C-Series luettelosta.

• Kun Soundbar on yhdistetty mobiililaitteeseen, etunäytössä lukee [Mobiililaitteen nimi] → BT.

3. Toista Bluetooth-yhteydellä yhdistetyssä laitteessa olevia musiikkitiedostoja Soundbar-laitteen

• Kun olet yhdistänyt Soundbar-laitteen mobiililaitteen ensimmäisen kerran, voit muodostaa yhteyden uudelleen BT READY-tilan avulla.FIN - 29 Jos yhteyden muodostaminen laitteeseen epäonnistuu

• Jos sinulla on jo Soundbar (esimerkiksi ”[AV]Samsung Soundbar Q6C-Series”) mobiililaitteen kaiutinluettelossa, poista se.

• Toista sitten vaiheet 1 ja 2. Erot BT READY -tilan ja BT PAIRING -tilan välillä

• BT READY : Tässä tilassa voit yhdistää uudelleen television tai mobiililaitteen, joka on yhdistetty aiemmin.

• BT PAIRING : Tässä tilassa voit yhdistää uuden laitteen Soundbar-laitteeseen. (Paina kaukosäätimen PAIR -painiketta tai pidä Soundbar-laitteen yläosan (Lähde) -painiketta painettuna yli 5 sekuntia Soundbar-laitteen ollessa BT-tilassa.) Huomautuksia Bluetooth-yhteyksistä

• Jos haluat muodostaa Bluetooth-yhteyden uuden laitteen kanssa, uuden laitteen tulisi olla metrin säteellä.

• Jos sinulta kysytään PIN-koodia, kun yhdistät Bluetooth-laitetta, syötä <0000>.

• Bluetooth-yhteystilassa Bluetooth-yhteys katkeaa, jos Soundbar-laitteen ja Bluetooth-laitteen välinen yhteys on pidempi kuin 10 metriä.

• Soundbar-laite sammuu automaattisesti, kun laite on ollut valmiustilassa 18 minuuttia.

• Soundbar-laite ei ehkä suorita Bluetooth-hakua tai muodosta yhteyttä oikein, – jos Soundbar-laitteen ympärillä on voimakas sähkökenttä. – jos useita Bluetooth-laitteita yhdistetään samanaikaisesti Soundbar-laitteeseen. – jos Bluetooth-laite on sammutetaan, se ei ole oikeassa paikassa tai siinä ilmenee toimintahäiriö.

• Elektroniset laitteet voivat aiheuttaa radiohäiriötä. Sähkömagneettisia aaltoja tuottavat laitteet on pidettävä etäällä Soundbar-päälaitteesta. Tällaisia ovat esimerkiksi mikroaaltouunit, langattomat LAN-laitteet jne.

• Soundbar tukee SBC-tietoa (44,1 kHz, 48 kHz).

• Muodosta yhteys vain Bluetooth-laitteeseen, joka tukee A2DP (AV) -toimintoa.

• Et voi yhdistää Soundbaria Bluetooth-laitteeseen, joka tukee vain HF (Hands Free) -toimintoa.

• Kun olet yhdistänyt Soundbarin Bluetooth-laitteeseen, voit vaihtaa Soundbarin automaattisesti BT-tilaan valitsemalla [AV]Samsung Soundbar Q6C-Series laitteen haettujen laitteiden luettelosta. – Käytettävissä vain, jos Soundbar on lueteltu Bluetooth-laitteen yhdistettyjen laitteiden listalla. (Bluetooth-laitteen ja Soundbarin on oltava yhdistetty vähintään kerran.)

• Soundbar näkyy Bluetooth-laitteen haettujen laitteiden luettelossa vain, jos Soundbar näyttää viestin BT READY.

• Kun yhdistät Soundbar-laitteen Bluetooth-laitteeseen, sijoita ne mahdollisimman lähelle toisiaan.

• Mitä kauempana Soundbar-laite ja Bluetooth-laite ovat toisistaan, sitä huonompi äänenlaatu on. Bluetooth-yhteys voi katketa, kun laitteet ovat tehollisen käyttöalueen ulkopuolella.

• Bluetooth-yhteys ei ehkä toimi tarkoitetulla tavalla alueilla, joilla vastaanoton laatu on huono.FIN - 30

• Bluetooth-laitteessa voi esiintyä kohinaa tai toimintahäiriö seuraavissa tilanteissa: – Runko on kosketuksissa Bluetooth-laitteen tai Soundbar-laitteen lähetinvastaanottimeen. – Kulmissa tai kun lähellä on este, kuten seinä tai väliseinä, jotka voivat aiheuttaa sähköisiä muutoksia. – Laite on alttiina muiden samalla taajuusalueella toimivien tuotteiden, kuten lääkinnällisten laitteiden, mikroaaltouunien ja langattomien lähiverkkolaitteiden, aiheuttamille radiohäiriöille. – Ovien ja seinien kaltaiset esteet voivat vaikuttaa äänenlaatuun, vaikka laitteet olisivat tehollisella käyttöetäisyydellä toisistaan.

• Huomaa, että Soundbar-laitetta ei voi liittää muiden Bluetooth-laitteiden pariksi Bluetooth- toiminnon käytön aikana.

• Tämä langaton laite voi toiminnassa ollessaan aiheuttaa sähköisiä häiriöitä. Bluetooth Power Käytössä (SOUND MODE) Jos aiemmin pariksi liitetty Bluetooth-laite yrittää muodostaa laiteparin Soundbar-laitteen kanssa, kun Bluetooth Power Käytössä -toiminto on poissa käytöstä, Soundbar-laite käynnistyy automaattisesti.

1. Pidä kaukosäätimen SOUND MODE -painiketta painettuna yli 5 sekuntia, kun Soundbar-laite on

2. ON-BLUETOOTH POWER -teksti näkyy Soundbar-laitteen näytössä.

Mobiililaitteen ja Soundbar-laitteen välisen yhteyden katkaiseminen Voit katkaista Bluetooth-laitteen ja Soundbar -järjestelmän yhteyden. Lisätietoja on Bluetooth-laitteen käyttöoppaassa.

• Soundbar -järjestelmän yhteys katkaistaan.

• Kun Soundbar-laitteen yhteys Bluetooth-laitteeseen on katkaistu, Soundbar-laitteen etupaneelin näytössä näkyy teksti BT DISCONNECTED. Soundbar-laitteen ja Bluetooth-laitteen yhteyden katkaiseminen Paina yläpaneelin tai kaukosäätimen (Lähde) -painiketta ja valitse sitten mikä tahansa muu tila kuin BT.

• Yhteyden katkaiseminen kestää jonkin aikaa, koska Bluetooth-laitteen on saatava vastaus Soundbar-laitteelta. (Yhteyden katkaisemiseen kuluva aika voi vaihdella Bluetooth-laitteen mukaan.)

• Kun Soundbar-laitteen yhteys Bluetooth-laitteeseen on katkaistu, Soundbar-laitteen etupaneelin näytössä näkyy teksti BT DISCONNECTED.FIN - 31 Bluetooth-moniyhteys Soundbar-laite voidaan yhdistää kahteen Bluetooth-laitteeseen samanaikaisesti. Bluetooth-laite A Bluetooth-laite B

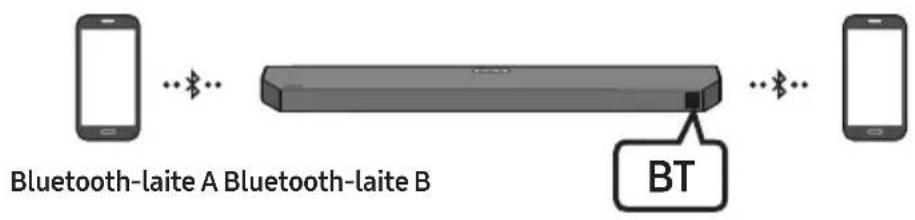

1. Yhdistä Soundbar-laite enintään kahteen Bluetooth-laitteeseen. (Katso sivua 28)

2. Toista musiikkia toisesta yhdistetystä Bluetooth-laitteesta, kun kaksi laitetta on yhdistetty.

3. Jos Bluetooth-laitteesta ”B” toistetaan musiikkia, kun sisällön toisto on käynnissä laitteesta ”A”,

musiikin toisto aloitetaan laitteella ”B” ja sisällön toisto pysäytetään/keskeytetään automaattisesti laitteella ”A”.

4. AVRCP V1.4 -versiota aiemmissa versioissa musiikkia toistavan laitteen vaihtoajassa voi olla viive.

• Joissakin laitteissa laitteen vaihtoon voidaan käyttää ilmoitusta tai hälytystä.

• Jotkin laitteet eivät tue Bluetooth-moniyhteyttä.

• ”BT PAIRING” -tilasta poistutaan, jos mihinkään laitteeseen ei muodosteta pariliitosta 3 minuutin kuluessa.

• Laitteen vaihtaminen voi kestää joissakin sovelluksissa noin 7 sekuntia.

• Jos yrität yhdistää kolmannen Bluetooth-laitteen, A- tai B-laitteen yhteys katkeaa. (Sen laitteen yhteys katkeaa, jota ei parhaillaan toisteta.)

• Vain yksi Samsung-TV tai 2 Bluetooth-laitetta voidaan yhdistää samanaikaisesti.

• Soundbar-laitteen yhteys Bluetooth-laitteisiin katkeaa, kun se vastaanottaa yhteyspyynnön Samsung-televisiosta.FIN - 32 Tap Sound -toiminnon käyttäminen Napauttamalla Soundbar-laitetta mobiililaitteella voit toistaa mobiililaitteesta ääntä Soundbar-laitteen kautta.

• Tämä toiminto ei ehkä ole tuettu kaikissa mobiililaitteissa.

• Tämä toiminto on yhteensopiva vain niiden Samsung-mobiililaitteiden kanssa, joissa on Android

8.1 tai uudempi versio.

Mobiililaite SmartThings-sovellus Soundbar-laitteen yläosa TAP

1. Ota laitteen Tap Sound -toiminto käyttöön.

• Lisätietoja toiminnon ottamisesta käyttöön on alla olevassa kohdassa Ota Tap Sound -toiminto käyttöön.

2. Napauta Soundbar-laitetta mobiililaitteella. Valitse näyttöön tulevassa viesti-ikkunassa Aloita nyt.

Mobiililaitteen ja Soundbar-laitteen välille muodostetaan Bluetooth-yhteys.

3. Toista mobiililaitteesta ääntä Soundbar-laitteen kautta.

• Tämä toiminto yhdistää mobiililaitteen Soundbar-laitteeseen Bluetooth-yhteyden kautta tunnistamalla värinän, jota syntyy, kun laite koskettaa Soundbar-laitetta.

• Varmista, että mobiililaite ei napauta Soundbar-laitteen terävää kulmaa. Soundbar-laite tai mobiililaite voi naarmuuntua tai vaurioitua.

• Suosittelemme, että mobiililaite suojataan kotelolla. Napauta kevyesti Soundbar-laitteen yläosassa olevaa leveää aluetta käyttämättä liiallista voimaa.

• Jos haluat käyttää tätä toimintoa, päivitä SmartThings-sovellus uusimpaan versioon. Tämä toiminto ei ehkä ole tuettu kaikissa sovellusversioissa. Ota Tap Sound -toiminto käyttöön Ota Tap View, Tap Sound -toiminto käyttöön SmartThings -sovelluksen avulla.

1. Käynnistä SmartThings-sovellus mobiililaitteessa.

2. Valitse ( → ) mobiililaitteessa näkyvässä SmartThings-sovellusnäytössä.

3. Jos haluat, että toiminto toimii, kun mobiililaite siirretään lähelle Soundbar-laitetta, valitse Tap

View, Tap Sound -asetukseksi Käytössä. HUOMAUTUKSIA

• Kun mobiililaite on virransäästötilassa, Tap Sound -toiminto ei toimi.

• Tap Sound -toiminto ei ehkä toimi, jos Soundbar-laitteen lähellä on sähkölaitteita tai muita radiohäiriöitä aiheuttavia laitteita. Varmista, että laitteet, jotka voivat aiheuttaa radiohäiriöitä, ovat riittävän kaukana Soundbar-laitteesta.FIN - 33 09 SEINÄTELINEEN ASENTAMINEN Varotoimia asennukseen

• Asenna vain pystysuoralle seinälle.

• Älä asenna liian kuumaan tai kosteaan paikkaan.

• Varmista, että seinä kestää tuotteen painon. Jos ei, vahvista seinää tai valitse toinen asennuspaikka.

• Osta ja käytä kiinnitysruuveja tai ankkureita, jotka on tarkoitettu asennusseinän materiaalia varten (esimerkiksi kipsilevy, tiili tai puu). Jos mahdollista, kiinnitä ruuvit seinän pystypuihin.

• Osta seinäasennusruuveja, jotka sopivat sen seinän tyyppiin ja paksuuteen, johon haluat asentaa Soundbar-laitteen. – Halkaisija: M5 – Pituus: Suosittelemme vähintään 35 mm:n pituutta.

• Kytke laite ulkoisiin laitteisiin asianmukaisilla kaapeleilla, ennen kuin asennat Soundbar- laitteen seinään.

• Varmista, että laitteen virta on katkaistu ja sen virtajohto irrotettu virtalähteestä, ennen kuin asennat sen. Muutoin on olemassa sähköiskun vaara. Seinäkiinnitysosat Seinäkiinnitysopas x 2 (M4 x L10) x 2 Pidikeruuvi Ruuvi x 2 Seinäkiinnittimien

1. Aseta Seinäkiinnitysopas seinäpintaa

• Seinäkiinnitysopas on asetettava vaakasuoraan asentoon.

• Jos TV on asennettu seinälle, asenna Soundbar-laite vähintään 5 cm:n päähän TV:n alapuolelle. Vähintään 5 cmFIN - 34

2. Kohdista Seinäkiinnitysoppaan keskiviiva

Seinäkiinnitysopas seinään teipillä.

aseta Keskiviiva asennusalueen keskikohtaan. Keskiviiva

3. Merkitse kiinnitysruuvien paikat työntämällä

kuulakärkikynän tai terävän lyijykynän kärki oppaan kummassakin päässä olevan A-TYPE -kuvan keskikohdan läpi ja irrota sitten Seinäkiinnitysopas.

4. Poraa sopivan kokoisella poranterällä

seinään reikä kummankin merkinnän kohdalle. Jos merkinnät eivät vastaa tappien paikkoja, varmista, että asetat reikiin oikeanlaiset ankkurit, ennen kuin asennat kiinnitysruuvit. Jos käytät ankkureita, varmista, että poraamasi reiät ovat tarpeeksi suuret käyttämillesi ankkureille.

5. Työnnä ruuvi (ei mukana) jokaisen

Pidikeruuvi -ruuvin läpi ja kierrä sitten jokainen ruuvi tiukasti kiinni kiinnitysruuvin reikään. (Ei mukana) Seinä

6. Asenna 2 Seinäkiinnitintä oikean

Ruuvilla. USB (5V 0.5A) DC 24V Varmista asentaessasi, että Seinäkiinnittimien ripustinosa on Soundbar-laitteen takana. Soundbar-laitteen takaosa Soundbar-laitteen oikea sivuFIN - 35

7. Asenna Soundbar-laite siihen kiinnitettyjen

Seinäkiinnittimien avulla ripustamalla Seinäkiinnittimet seinässä oleviin Pidikeruuveihin. Seinä

8. Liu’uta Soundbar-laitetta alaspäin alla olevan

kuvan mukaan niin, että Seinäkiinnittimet ovat pitävästi Pidikeruuvien varassa.

• Työnnä pidikeruuvit seinäkiinnitinten leveään osaan (alaosaan) ja liu’uta sitten Seinäkiinnittimet alas, niin että Seinäkiinnittimet ovat tukevasti Pidikeruuvien. 10 SOUNDBAR- LAITTEEN ASENTAMINEN TELEVISION ETEEN Sijoita Soundbar-laite TV:n jalustaan. Vähintään 3 cm Kohdista kuvan mukaisesti Soundbar-laitteen keskikohta TV:n keskikohtaan ja aseta Soundbar- laite varovasti TV:n jalustaan. Paras äänenlaatu saavutetaan asettamalla Soundbar-laite vähintään 3 cm:n päähän TV:n etuosasta. HUOMAUTUS

• Varmista, että Soundbar-laite on asetettu tasaiselle ja vakaalle alustalle.

• Riittämätön etäisyys televisioon voi aiheuttaa akustisia ongelmia.FIN - 36 11 OHJELMISTON

Samsung voi tarjota päivityksiä Soundbar- laitteen järjestelmäohjelmistoon tulevaisuudessa. USB-liitäntä HDMI HDMI TO TV(eARC/ARC)DIGITAL AUDIO IN (OPTICAL)USB (5V 0.5A)DC 24VUSB (5V 0.5A) Jos saatavilla on päivitys, voit päivittää laiteohjelmiston liittämällä laiteohjelmistopäivityksen sisältävän USB- aseman Soundbarin USB-porttiin. USB-päivitys Kaikki mukautetut käyttäjäasetukset säilyvät päivityksen suorittamisen jälkeen.

1. Liitä USB-asema tietokoneen USB-porttiin.

Tärkeää: Varmista, että USB-asemassa ei ole musiikkitiedostoja. Tällöin laiteohjelmistopäivityksessä voi ilmetä virhe.

2. Siirry sivustoon (www.samsung.com) → etsi

mallin nimi asiakastuen valikosta.

• Lisätietoja päivittämisestä on kohdassa Päivitysopas.

3. Lataa päivitystiedosto (USB-tyyppi).

4. Pura ladattu päivitystiedosto ja kopioi *.

bin-tiedosto USB-aseman päähakemistoon.

5. Sammuta Soundbar-laite ja liitä

laiteohjelmistopäivityksen sisältävä USB- asema Soundbarin USB-porttiin.

6. Käynnistä Soundbar-laite ja valitse USB-

lähde painamalla (Lähde) -painiketta. Näyttöön tulee UPGR, tämä voi kestää jopa 3 minuuttia. UPGR

• Laiteohjelmistopäivityksen edistyminen näkyy järjestyksessä UPGR -> B -- -> DONE -> BYE. Päivitettävän laiteohjelmiston mukaan kirjaimina voi olla B tai H. HUOMAUTUKSIA

• Soundbar-laite käynnistetään päivityksen suorittamisen jälkeen automaattisesti uudelleen.

• Tässä tuotteessa käytetään DUAL BOOT -toimintoa. Jos laiteohjelmistopäivitys epäonnistuu, voit päivittää laiteohjelmiston uudelleen.

• Älä sammuta laitetta tai poista USB-asemaa päivityksen aikana.

• Jos päivitys ei ala, kytke Soundbar-laitteen virtajohto uudelleen.

• Jos uusin versio on jo asennettu, päivitystä ei suoriteta.

• USB-tyypin mukaan voi olla, että päivitystä ei tueta.

• Jos bassokaiuttimeen ei automaattisesti muodosteta yhteyttä uudelleen päivityksen jälkeen, perehdy sivuun 16.

• Jos ohjelmistopäivitys epäonnistuu, tarkista, ettei USB-asema ole viallinen.

• Mac OS -käyttäjien pitäisi valita USB- muodoksi MS-DOS (FAT).FIN - 37 Nollaa INIT OK Soundbar-laitteen yläosa Kun Soundbar-laite on käynnissä, paina  (Äänenvoimakkuus) -painikkeita samanaikaisesti vähintään 5 sekuntia. Näyttöön ilmestyy INIT OK, ja Soundbar-laite nollataan. MUISTUTUS

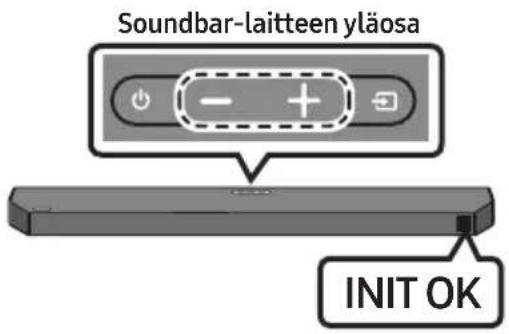

• Kaikki Soundbar-laitteen asetukset nollataan. Tee tämä vain, kun nollaus on tarpeen.FIN - 38 Soundbar-laite ei käynnisty. ; Tarkista, että Soundbarin virtajohto on kunnolla kiinni pistorasiassa. Soundbar-laite toimii arvaamattomasti. ; Irrota virtajohto ja kytke se sitten uudelleen. ; Irrota virtajohto, liitä se takaisin ulkoiseen laitteeseen ja yritä uudelleen. ; Jos signaali ei ole, Soundbar sammuu automaattisesti tietyn ajan kuluttua. Kytke virta päälle. (Katso ohjeet sivulta 7.) Jos kaukosäädin ei toimi. ; Suuntaa kaukosäädin suoraan Soundbar- laitetta kohti. ; Vaihda paristot uusiin. Soundbar-laite ei toista mitään ääntä. ; Soundbarin äänenvoimakkuus on liian pieni tai äänet on mykistetty. Säädä äänenvoimakkuutta. ; Kun mikä tahansa ulkoinen laite on yhdistettynä (digiboksi, Bluetooth-laite, mobiililaite jne.), säädä ulkoisen laitteen äänenvoimakkuutta. ; Valitse television äänilähdöksi Soundbar. (Samsung-televisiossa voit tehdä sen valitsemalla Koti ( ) → Valikko → Asetukset ( ) → Kaikki asetukset ( ) → Ääni → Äänilähtö → valitse Soundbar) ; Kaapeli voi olla löysällä Soundbar-laitteen liitännässä. Irrota kaapeli ja kytke se uudelleen. ; Irrota virtajohto kokonaan, kytke se uudelleen ja kytke virta. ; Alusta tuote ja yritä uudelleen. (Katso sivua 37.) Bassokaiutin ei toista mitään ääntä. ; Tarkista, palaako bassokaiuttimen takana oleva merkkivalo sinisenä. Kytke Soundbar- laite ja bassokaiutin takaisin, jos merkkivalo vilkkuu sinisenä tai on muuttunut punaiseksi. (Katso sivua 16.) ; Jos Soundbar-laitteen ja bassokaiutin välissä on este, voi ilmetä ongelmia. Siirrä laitteet kauemmas esteistä. ; Muut lähellä olevat radiotaajuisia signaaleja lähettävät laitteet voivat häiritä yhteyttä. Pidä kaiutin etäällä tällaisista laitteista. ; Irrota virtapistoke ja kytke se takaisin. Jos bassokaiuttimen äänessä ilmenee huojuntaa, viivettä tai kohinaa. ; Jos Soundbarin ja bassokaiuttimen välissä on jokin esine, se saattaa aiheuttaa ongelmia. Siirrä ne paikkaan, jossa ei ole tällaisia esineitä. ; Äänessä voi ilmetä huojuntaa tai viivettä, kun bassokaiutin on kaukana Soundbarista. Siirrä se Soundbarin lähelle. ; Äänessä voi ilmetä huojuntaa tai viivettä, kun Soundbar on lähellä instrumenttia tai sähköistä laitetta, joka saattaa aiheuttaa radiohäiriöitä. Siirrä Soundbar kauas laitteista, jotka saattavat aiheuttaa radiohäiriöitä. (Esim. langaton reititin) ; Vaihda TV-verkon yhteyden tila langattomasta langalliseksi. 12 VIANMÄÄRITYS Ennen huoltoon hakeutumista, tarkista seuraavat:FIN - 39 Bassokaiuttimen äänenvoimakkuus on liian pieni. ; Toistettavan sisällön alkuperäinen äänenvoimakkuus voi olla pieni. Yritä säätää bassokaiuttimen voimakkuutta. (Katso sivua 12.) ; Siirrä bassokaiutin lähemmäs itseäsi. Jos televisiota ei ole kytketty HDMI TO TV (eARC/ARC) -liitännällä. ; Tarkista, onko HDMI-kaapeli kytketty oikein eARC-liitäntään. (Katso sivua 19.) ; Kytkentä tai yhdistäminen ei välttämättä ole mahdollista ulkoisesta laitteesta johtuen (digiboksi, pelikonsoli jne.). Kytke suoraan Soundbariin. ; HDMI-CEC ei ehkä ole käytössä televisiossa. Ota se käyttöön television valikossa. (Samsung- televisiossa voit tehdä sen valitsemalla Koti ( ) → Valikko → Asetukset ( ) → Kaikki asetukset ( ) → Yhteys → Ulkoisten laitteiden hallinta → Anynet+ (HDMI-CEC) PALAA) ; eARC-yhteyden muodostamista varten TV-valikon eARC-toiminnon pitäisi olla käytössä. (Samsung- televisiossa voit tehdä sen valitsemalla Koti ( )

• Valikko → Asetukset ( ) → Kaikki asetukset ( ) → Ääni → Asiantuntijan asetukset → HDMI- eARC-tila (Autom.)) Ääntä ei kuulu, kun laite on kytketty televisioon HDMI TO TV (eARC/ARC) -tilassa. ; Laite ei pysty toistamaan tulosignaalia. Vaihda television äänilähtöasetukseksi PCM tai AUTO. (Samsung-televisiossa voit tehdä sen valitsemalla Koti ( )

• Valikko → Asetukset ( ) → Kaikki asetukset ( ) → Ääni → Asiantuntijan asetukset → Digitaalisen lähdön äänimuoto) Soundbar-laite ei muodosta Bluetooth- yhteyttä. ; Kun olet yhdistämässä uutta laitetta, vaihda tilaksi ”BT PAIRING”. (Paina kaukosäätimen PAIR -painiketta tai paina laitteen (Lähde) -painiketta vähintään viiden sekunnin ajan.) ; Jos Soundbar-laite on liitetty toiseen laitteeseen, irrota kyseinen laite ensin ja vaihda laitetta. ; Yhdistä se uudelleen, kun olet poistanut Bluetooth-kaiuttimen yhdistettävän laitteen luettelosta. (Samsung-televisiossa voit tehdä sen valitsemalla Koti ( ) → Valikko → Asetukset ( ) → Kaikki asetukset ( ) → Ääni

• Äänilähtö → Bluetooth-kaiuttimien luettelo) ; Television automaattinen yhdistäminen voi olla poissa käytöstä. Kun Soundbar-laite on

-tilassa, valitse ON-TV CONNECT painamalla Soundbar-laitteen kaukosäätimen Vasemmalle -painiketta 5 sekuntia. Jos asetuksena on OFF-TV CONNECT, vaihda asetusta painamalla Vasemmalle -painiketta uudelleen 5 sekuntia. ; Irrota virtapistoke, kytke se takaisin ja yritä uudelleen. ; Alusta tuote ja yritä uudelleen. (Katso sivua 37.)FIN - 40 Ääni katkeilee Bluetooth-yhteyttä käytettäessä. ; Jotkin laitteet (esimerkiksi mikroaaltouunit, langattomat reitittimet ja niin edelleen) voivat aiheuttaa radiohäiriöitä, jos ne ovat liian lähellä Soundbar-laitetta. ; Jos Bluetoothilla yhdistetty laite siirtyy liian kauaksi Soundbar-laitteesta, ääni voi katkeilla. Siirrä laite lähemmäs Soundbar- laitetta. ; Jos jokin vartalosi osa koskee Bluetooth- lähetinvastaanottimeen tai jos tuote on metallisen huonekalun päällä, ääni saattaa katkeilla. Tarkista käyttöympäristö ja -olosuhteet. Bluetooth-moniyhteys ei toimi. ; Kun televisio on yhdistetty Soundbar- laitteeseen, Bluetooth-moniyhteys ei ehkä toimi. Katkaise Soundbar-laitteen ja television välinen yhteys ja yritä uudelleen. ; Tarkista, onko Bluetooth-moniyhteys- asetus käytössä. (Perehdy Soundbar-laite ei muodosta Bluetooth-yhteyttä. -osioon.) ; Katkaise sisältöä toistavan laitteen yhteys, muodosta pariliitos yhdistettävään laitteeseen ja muodosta taas yhteys edelliseen laitteeseen. ; Jos ääntä ei kuulu, vaikka yhteys on muodostettu oikein, perehdy Ääni katkeilee Bluetooth-yhteyttä käytettäessä. -osioon. Soundbar-laite ei käynnisty automaattisesti television kanssa. ; Kun sammutat Soundbarin katsellessasi televisiota, virtasynkronointi television kanssa poistetaan käytöstä. Sammuta ensin televisio. 13 LISENSSILLÄ Dolby, Dolby Atmos, and the double-D symbol are registered trademarks of Dolby Laboratories Licensing Corporation. Manufactured under license from Dolby Laboratories. Condential unpublished works. Copyright © 2012-2021 Dolby Laboratories. All rights reserved. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS, Inc. or DTS Licensing Limited. DTS, Digital Surround, Virtual:X, and the DTS logo are registered trademarks or trademarks of DTS, Inc. in the United States and other countries. © 2021 DTS, Inc. ALL RIGHTS RESERVED. The terms HDMI, HDMI High-Denition Multimedia Interface, HDMI Trade dress and the HDMI Logos are trademarks or registered trademarks of HDMI Licensing Administrator, Inc. The Bluetooth® word mark and logos are registered trademarks owned by Bluetooth SIG, Inc. and any use of such marks by Samsung Electronics Co., Ltd. is under license. Other trademarks and trade names are those of their respective owners.FIN - 41 [ENERGY STAR] ENERGY STAR qualied model only – Your Samsung product is ENERGY STAR qualied in its factory default setting. Change to certain features, settings and functionality in this product can change the power consumption, possibly beyond the limits required for ENERGY STAR qualication. – Environmental Protection Agency and Department of Energy. ENERGY STAR is a joint program of the Government agencies, designed to promote energy efcient products and practices. Refer to www.energystar.gov for more information of the ENERGY STAR Program. ENERGY STAR qualied model only (Applicable to Thin Client models only) As an ENERGY STAR® Partner, SAMSUNG has determined that this product meets the ENERGY STAR® guidelines for energy efciency. – The ENERGY STAR Program has been to reduced greenhouse gas emissions and save energy through voluntary labeling. – Power management setting of this product have been enabled by default, and have various timing setting from 1 minutes to 5 hours. – The product can wake with a button press on the chassis from sleep mode. ENERGY STAR qualied model only (The other models) – As an ENERGY STAR Partner, Samsung has determined that this product or product models meets the ENERGY STAR guideline for energy efciency. 14 AVOIMEN LÄHDEKIELEN LISENSSI- ILMOITUS Jos sinulla on avoimen lähdekoodin ohjelmistoihin liittyviä kysymyksiä tai pyyntöjä, ota yhteys Samsung Open Sourceen (http://opensource.samsung.com) 15 TÄRKEÄ HUOLTOHUOMAUT

• Tämän käyttöoppaan kuvitus on vain viitteeksi, ja se saattaa erota varsinaisen tuotteen ulkonäöstä.

• Käsittelykulut voidaan periä, jos (a) teknikko kutsutaan kotiisi pyynnöstäsi, ja tuotteessa ei ole toimintavirhettä (et ole lukenut tätä käyttöopasta). (b) tuot laitteen korjauskeskukseen ja tuotteessa ei ole toimintavirhettä (et ole lukenut tätä käyttöopasta).

• Kerromme sinulle käsittelykulun summan ennen kuin teemme kotikäynnin tai aloitamme työt.FIN - 42

16 TEKNISET TIEDOT JA LISÄTIETOJA

Tiedot Mallin nimi HW-Q64C

Paino 3,5 kg Mitat (leveys x korkeus x syvyys) 1030,0 x 57,0 x 105,0 mm Käyttölämpötila +5°C - +35°C Käyttökosteusprosentti 10 % - 75 % VAHVISTIN Lähtöteho 180W (30W x 6) Tuetut toistomuodot Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS / DTS Digital Surround / LPCM 8ch Bassokaiuttimen nimi PS-WC67B Paino 5,5 kg Mitat (leveys x korkeus x syvyys) 184,0 x 343,0 x 295,0 mm VAHVISTIN Lähtöteho 160W Kokonaisvirrankulutus valmiustilassa (W) 2,0W Bluetooth Portin passivointitapa Poista Bluetooth Power-toiminto käytöstä pitämällä SOUND MODE-painiketta painettuna yli 5 sekuntia. HUOMAUTUKSIA

• Samsung Electronics Co., Ltd pidättää oikeuden muuttaa teknisiä ominaisuuksia ilman ennakkoilmoitusta.

• Paino ja mitat ovat likimääräisiä.FIN - 43

• Samsung vakuuttaa, että tämä radiolaitteisto täyttää direktiivin 2014/53/EU määräykset ja Yhdistyneen kuningaskunnan asianmukaiset lakisääteiset vaatimukset. Vaatimustenmukaisuusvakuutuksen teksti on luettavissa kokonaisuudessaan osoitteessa http://www.samsung.com. Siirry Tuki-kohtaan ja anna mallinimi. Tätä laitetta saa käyttää kaikissa EU-maissa ja Yhdistyneessä kuningaskunnassa.

• LANGATTOMAN LAITTEEN LÄHTÖTEHO RF-lähettimen enimmäisteho 100 mW alueella 2,4 GHz – 2,4835 GHz 25 mW alueella 5,725 GHz – 5,825 GHz [Tuotteen paristojen oikea hävittäminen] (Jätteiden lajittelua käyttävät maat) Tämä merkintä paristossa, käyttöoppaassa tai pakkauksessa tarkoittaa, että tämän tuotteen sisältämiä paristoja ei saa hävittää muun kotitalousjätteen seassa, kun niiden käyttöikä on päättynyt. Kemiallinen symboli Hg, Cd tai Pb ilmaisee, että paristo sisältää elohopeaa, kadmiumia tai lyijyä yli EU-direktiivin 2006/66 salliman määrän. Jos paristoja ei hävitetä oikein, nämä aineet voivat vahingoittaa ihmisten terveyttä tai ympäristöä. Suojaa luonnonvaroja ja edistä materiaalien uusiokäyttöä erottelemalla paristot muusta jätteestä ja toimittamalla ne kierrätettäväksi paikalliseen maksuttomaan paristojen palautusjärjestelmään. Tuotteen turvallinen hävittäminen (elektroniikka ja sähkölaitteet) (Jätteiden lajittelua käyttävät maat) Oheinen merkintä tuotteessa, lisävarusteissa tai käyttöohjeessa merkitsee, että tuotetta tai lisävarusteina toimitettavia sähkölaitteita (esim. laturia, kuulokkeita tai USB kaapelia) ei saa hävittää kotitalousjätteen mukana niiden käyttöiän päätyttyä. Virheellisestä jätteenkäsittelystä ympäristölle ja terveydelle aiheutuvien haittojen välttämiseksi tuote ja lisävarusteet on eroteltava muusta jätteestä ja kierrätettävä kestävän kehityksen mukaista uusiokäyttöä varten. Kotikäyttäjät saavat lisätietoja tuotteen ja lisävarusteiden turvallisesta kierrätyksestä ottamalla yhteyttä tuotteen myyneeseen jälleenmyyjään tai paikalliseen ympäristöviranomaiseen. Yrityskäyttäjien tulee ottaa yhteyttä tavarantoimittajaan ja selvittää hankintasopimuksen ehdot. Tuotetta tai sen lisävarusteita ei saa hävittää muun kaupallisen jätteen seassa. Lisätietoja Samsungin ympäristösitoumuksista ja tuotekohtaisista säännösvelvoitteista, kuten REACH, WEEE ja akut on osoitteessa www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

KOMISSION ASETUS (EU) 2019/1782

Ulkoisten teholähteiden ekosuunnitteluvaatimukset : www.samsung.com/global/ecodesign_componentDAN - 2 SIKKERHEDSINFORMATIONER SIKKERHEDSINFORMATIONER FOR AT MINDSKE RISIKO FOR ELEKTRISK STØD MÅ BAGBEKLÆDNINGEN IKKE AFTAGES.
