MANUALE UTENTE HW-Q64C SAMSUNG

INFORMAZIONI SULLA SICUREZZA

NORME PER LA SICUREZZA

PER RIDURRE I RISCHI DI FOLGORAZIONE, NON RIMUOVERE IL COPERCHIO (O IL RETRO), ALL’INTERNO NON VI SONO PARTI RIPARABILI DALL’UTENTE. PER L’ASSISTENZA TECNICA FARE RIFERIMENTO A PERSONALE QUALIFICATO. Fare riferimento alla seguente tabella per una descrizione dei simboli che è possibile trovare sul proprio prodotto Samsung. ATTENZIONE RISCHIO DIFOLGORAZIONE. NON APRIRE.Questo simbolo indica che all'interno sono presenti tensioni pericolose. E' pericoloso toccare in qualsiasi modo le parti interne di questo prodotto.Questo simbolo indica la disponibilità di informazioni importanti nella letteratura del prodotto relative al funzionamento e alla manutenzione del dispositivo.Prodotto di Classe II: Questo simbolo indica che il prodotto non necessita di una connessione di sicurezza alla terra. Se questo simbolo non è presente su un prodotto con un cavo di alimentazione, il prodotto DEVE disporre di una connessione sicura a una presa di corrente dotata di messa a terra.Tensione CA: Questo simbolo indica che la tensione contrassegnata con questo simbolo è di tipo CA.Tensione CC : Questo simbolo indica che la tensione contrassegnata con questo simbolo è di tipo CC.Attenzione, consultare le Istruzioni per l’uso: Questo simbolo indica all’utente la necessità di consultare il manuale dell’utente per ottenere ulteriori informazioni sulla sicurezza. AVVERTENZA

• Per ridurre i rischi d’incendio e di scosse elettriche non esporre l’ apparecchio a pioggia o umidità. ATTENZIONE

• Questo dispositivo deve essere sempre collegato ad una presa elettrica dotata di messa a terra di protezione.

• Per scollegare il dispositivo dalla rete elettrica, lo spinotto deve essere estratto dalla presa, pertanto esso deve essere facilmente raggiungibile.

• Non schizzare o sgocciolare liquidi sull’apparecchio. Non sistemare oggetti pieni di liquidi, come dei vasi, sull’apparecchio.

• Per spegnere completamente l’apparecchio, estrarre la spina di alimentazione dalla presa di rete. Di conseguenza, la spina di alimentazione deve essere facilmente e prontamente accessibile in qualsiasi momento.ITA - 3 PRECAUZIONI

1. Assicurarsi che l’alimentazione CA della

propria abitazione sia conforme ai requisiti di potenza riportati sull’adesivo di identicazione situato sulla parte inferiore del prodotto. Installare il prodotto orizzontalmente, su un supporto adeguato (mobile), vericando che vi sia spazio sufciente per una corretta ventilazione 7 - 10 cm. Assicurarsi che le aperture di ventilazione non siano coperte. Non sistemare l’unità su amplicatori o altri dispositivi che possono diventare caldi. Questa unità è progettata per un uso continuo. Per spegnere completamente l’unità, scollegare il connettore CA dalla presa di rete. Scollegare l’unità dalla presa se si prevede di non utilizzarla per un periodo prolungato.

2. Durante i temporali, scollegare la spina di

alimentazione dalla presa. I picchi di alta tensione provocati dai fulmini potrebbero danneggiare l’unità.

3. Non esporre l’unità alla luce diretta del sole o

ad altre fonti di calore. Questo potrebbe causare il surriscaldamento e il malfunzionamento dell’unità.

4. Tenere il prodotto lontano da fonti di umidità

(ad es. vasi) e calore eccessivo (ad es. fuoco) o da apparecchi che generano un forte campo magnetico o elettrico. In caso di malfunzionamento dell’unità, scollegare il cavo di alimentazione dalla presa di corrente. Il prodotto non è destinato all’uso industriale. Questo prodotto è destinato esclusivamente all’uso personale. Se il prodotto o il disco vengono conservati a basse temperature, potrebbe formarsi della condensa. Trasportando l’unità in inverno, attendere circa 2 ore prima di utilizzarla, in modo che ritorni a temperatura ambiente.

5. Le batterie utilizzate con questo prodotto

contengono sostanze chimiche dannose per l’ambiente. Non smaltirle con i comuni riuti domestici. Non gettare le batterie nel fuoco. Non cortocircuitare, smontare o surriscaldare le batterie. ATTENZIONE : Una installazione scorretta delle batterie può causarne l’esplosione. Sostituire solo con batterie dello stesso tipo o equivalenti.ITA - 4 SOMMARIO 01 Vericadeicomponenti 6 02 Panoramicadelprodotto 7 Pannello anteriore / Pannello superiore della Soundbar ------------------------- 7 Pannello inferiore della Soundbar ------------------------- 8 03 Utilizzodeltelecomando 9 Inserimento delle batterie prima dell’utilizzo del telecomando (2 batterie AAA) ------------------------- 9 Come utilizzare il telecomando

Utilizzo dei pulsanti nascosti (pulsanti con più di una funzione)

Speciche di uscita per diverse modalità di effetti sonori

Regolazione del volume della Soundbar con il telecomando della TV ------------------------- 14 04 CollegamentodellaSoundbar 15 Collegamento alla rete elettrica

Collegamento del Kit posteriore wireless Samsung alla Soundbar

Metodo 2. Collegamento tramite un cavo ottico

06 Collegamentodiundispositivoesterno 25 Metodo 1. Collegamento tramite un cavo HDMI (compatibile con decodicazione e riproduzione Dolby Atmos®)

Metodo 2. Collegamento tramite un cavo ottico

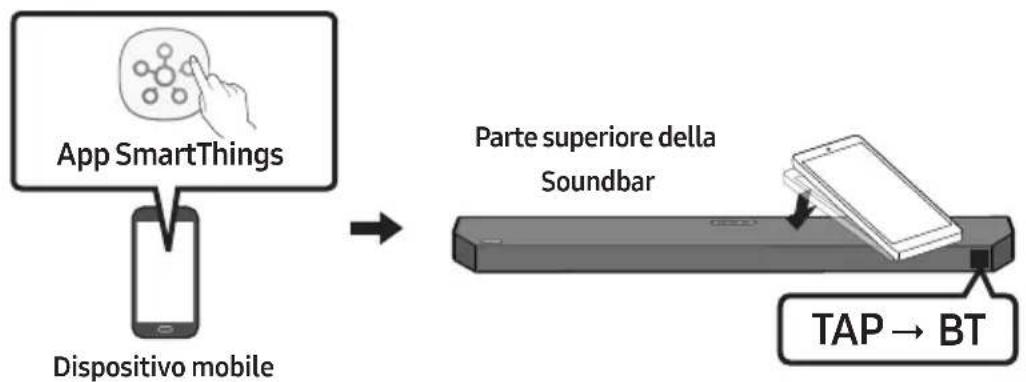

Utilizzo di Tap Sound

09 Installazionedelsupportoaparete 33 Precauzioni per l’installazione

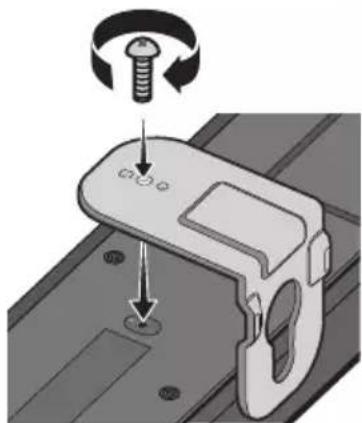

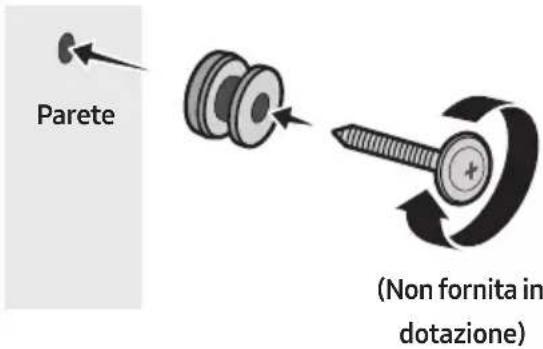

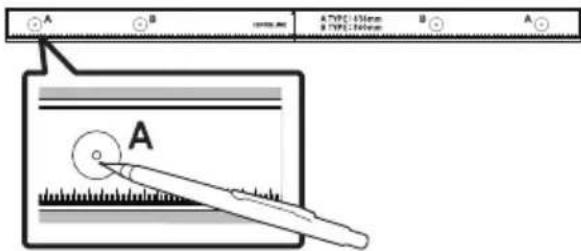

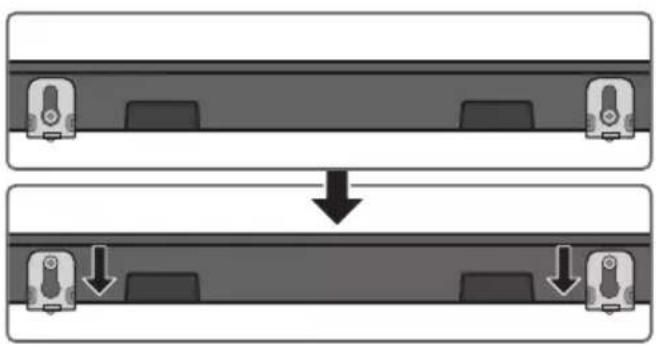

Componenti per il montaggio a parete

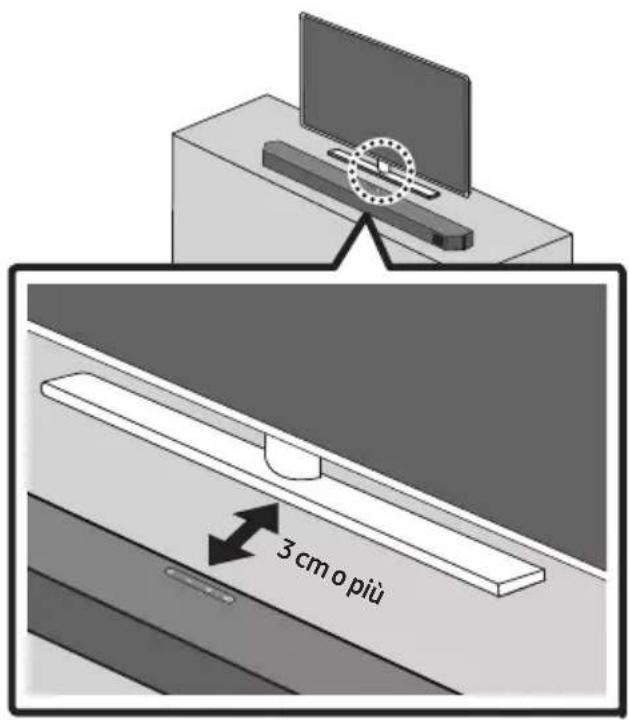

10 InstallazionedellasoundbardifrontealTV 35 11 Aggiornamentodelsoftware 36 Aggiornamento USB

12 Risoluzionedeiproblemi 38 13 Licenza 40 14 Avvisodilicenzaopensource 41 15 Notaimportantesulservizio 41 16 Specicheeguida 42 Speciche

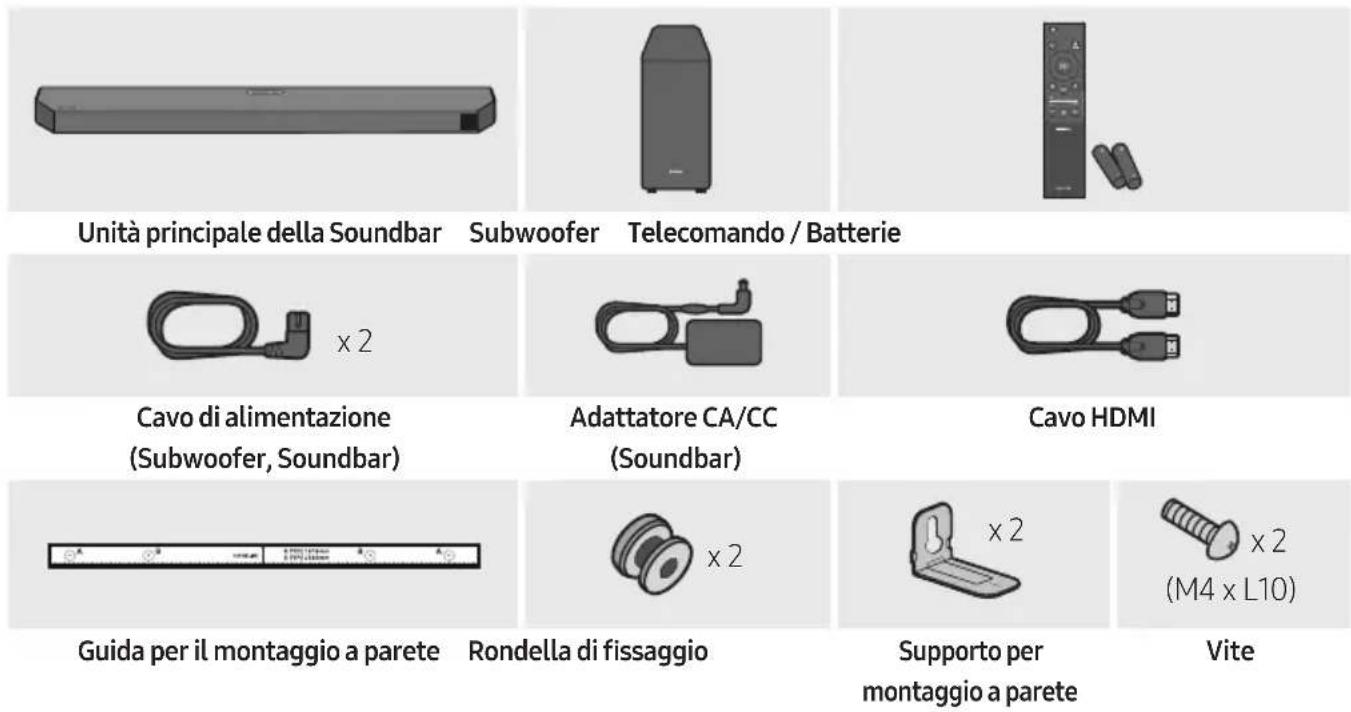

• Per ulteriori informazioni sull’alimentazione e il consumo di energia, vedere l’etichetta applicata al prodotto. (Etichetta : Fondo dell’Unità Principale della Soundbar)

• Per acquistare componenti aggiuntivi o cavi opzionali, contattare un Centro servizi Samsung o l’Assistenza clienti Samsung.

• Per ulteriori informazioni sul montaggio a parete, consultare la pagina 33.

• Le caratteristiche e le speciche sono soggette a modiche senza preavviso.

• L’aspetto degli accessori può variare leggermente dalle illustrazioni riportate sopra.ITA - 7

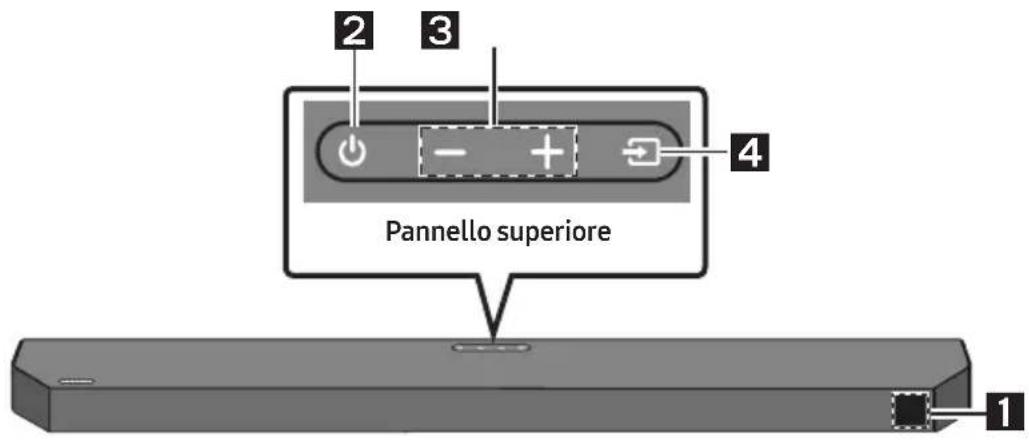

Visualizzazione Consente di visualizzare lo stato e il modo attuale del prodotto.

Tasto (Alimentazione) Consente di accendere e spegnere il dispositivo.

• FunzioneAutoPowerDown L’unità si spegne automaticamente nelle situazioni elencate di seguito. – Modalità D.IN / HDMI / BT / USB: Se non è presente un segnale audio per 18 minuti.

Tasto (Volume) Consente di regolare il volume.

• Una volta effettuata la regolazione, il livello del volume viene visualizzato sul display frontale della Soundbar.

Tasto (Sorgente) Consente di selezionare il modo di ingresso della sorgente. Mododiingresso Visualizzazione Ottico D.IN eARC/ARC (HDMI OUT)

• D.IN TV eARC (Conversione automatica) D.IN TV ARC (Conversione automatica) HDMI HDMI Modo BLUETOOTH BT Modo USB USB

• Per attivare il modo “BTPAIRING”, cambiare la sorgente passando al modo “BT”, quindi tenere premuto il tasto (Sorgente) per almeno 5 secondi.

• La modalità “*” è supportata quando la funzione eARC nell’impostazione TV è attiva.

• Quando si inserisce il cavo CA, il tasto di accensione diventa operativo in 4 - 6 secondi.ITA - 8

• Quando si accende l’unità vi è un ritardo di 4 - 5 secondi prima che venga riprodotto il suono.

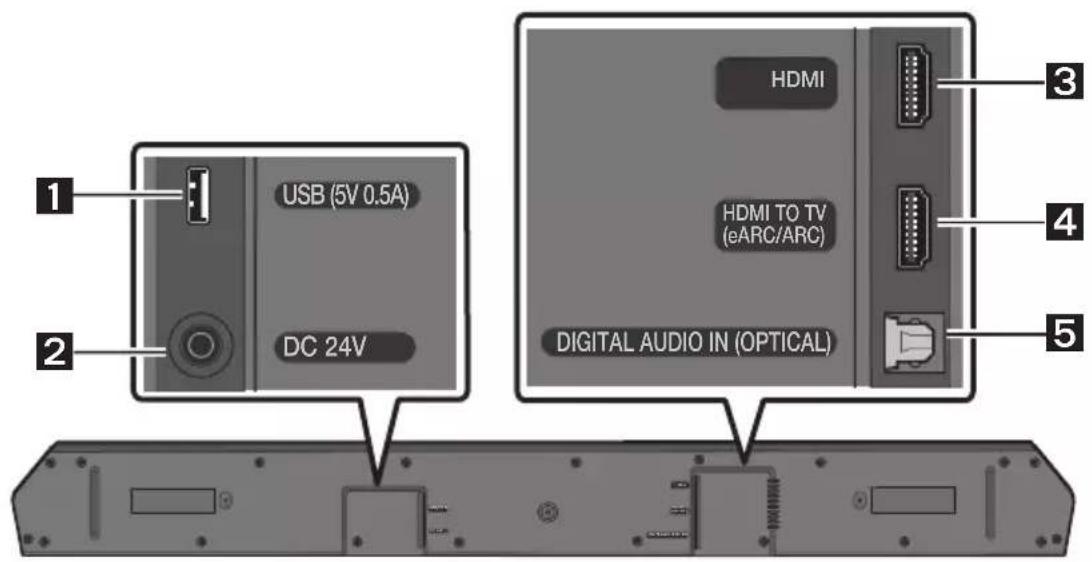

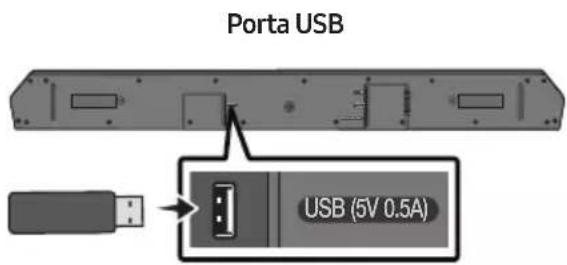

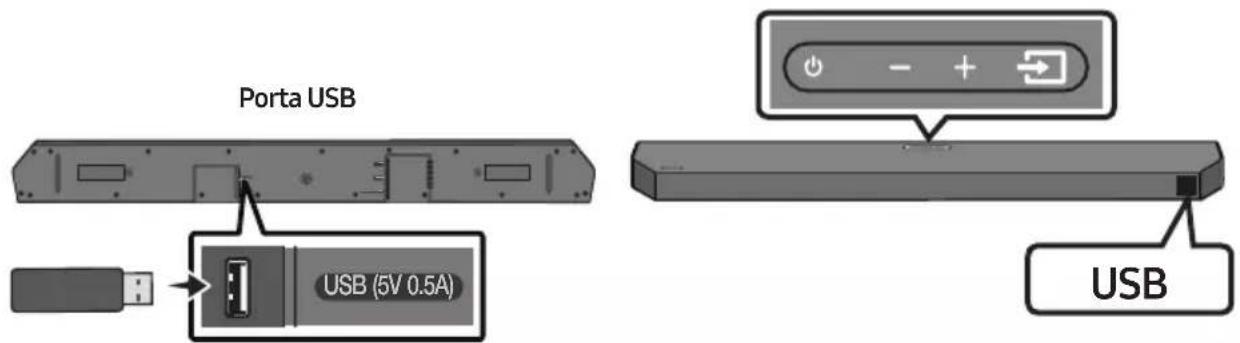

USB(5V0.5A) Collegare qui un'unità USB per riprodurre i le musicali archiviati sull'unità USB attraverso la Soundbar. (Vedere pagina 27)

DC24V(Ingressoalimentazione) Collegare l’adattatore CA/CC. (Vedere pagina 15)

HDMI Consente l’ingresso di segnali audio e video contemporaneamente utilizzando un cavo HDMI. Collegare all’uscita HDMI di un dispositivo esterno. (Vedere pagina 25)

HDMITOTV(eARC/ARC) Collegare alla presa jack HDMI IN (eARC) di una TV. (Vedere pagina 19)

DIGITALAUDIOIN(OPTICAL) Collegare all’uscita digitale (ottica) di un dispositivo esterno. (Vedere pagina 26)

• Quando si disconnette il cavo di alimentazione dell’adattatore CA/CC da una presa a muro, tirare la spina. Non tirare il cavo.

• Non collegare questa unità o altri componenti a una presa CA no a quanto tutti i collegamenti tra i componenti sono stati completati.ITA - 9

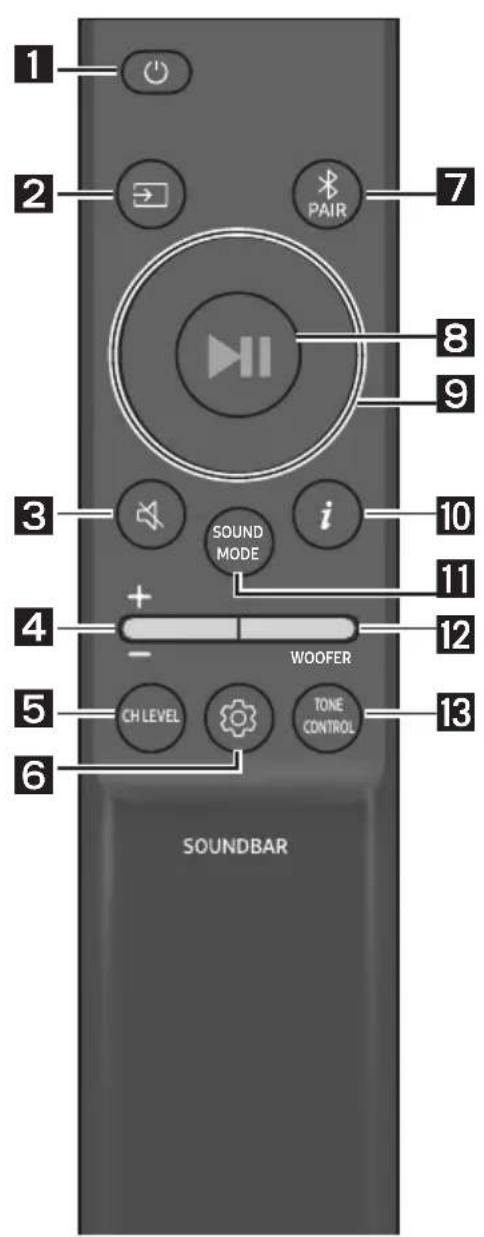

03 UTILIZZO DEL TELECOMANDO

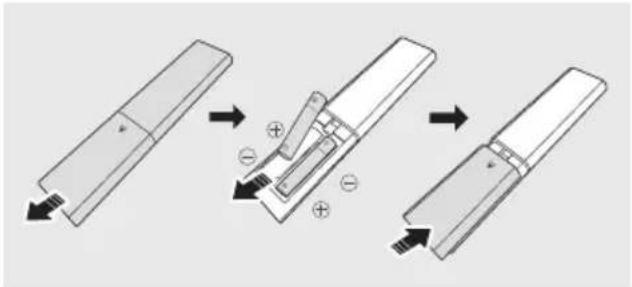

Inserimentodellebatterieprimadell’utilizzodeltelecomando (2batterieAAA) Far scorrere il coperchio posteriore nella direzione della freccia no alla completa rimozione. Inserire 2 batterie AAA (1,5 V) orientate in maniera tale da rispettarne la polarità. Far scorrere il coperchio posteriore no al raggiungimento della posizione iniziale. Comeutilizzareiltelecomando SOUND MODE WOOFERTONE CONTROL CH LEVEL

SOUNDMODEWOOFERTONE CONTROL CH LEVEL Alimentazione Consente di accendere e spegnere la Soundbar.

SOUNDMODEWOOFERTONE CONTROL CH LEVEL Sorgente Premere per selezionare una sorgente collegata alla Soundbar.

SOUNDMODEWOOFERTONE CONTROL CH LEVEL Muto Premere il tasto (Muto) per disattivare l’audio. Premerlo nuovamente per riattivare l’audio.

• Silenzioso Premere il tasto Volume per escludere l’audio. Premerlo nuovamente per riattivare l’audio.ITA - 10

SOUND MODE WOOFER TONE CONTROL CH LEVEL CH LEVEL Premendo il pulsante è possibile regolare il volume di ciascun altoparlante.

• Premere il pulsante CENTER LEVEL e quindi regolare il volume tra -6~+6 utilizzando i pulsanti Su/Giù.

• Se vengono connessi gli altoparlanti posteriori (venduti separatamente), l’impostazione REAR LEVEL è supportata. Per regolare il volume del REAR LEVEL tra -6 e +6, utilizzare i pulsanti Su/Giù.

SOUND MODE WOOFER TONE CONTROL CH LEVEL Controlloaudio Premendo il pulsante è possibile impostare la funzione audio. È possibile regolare le impostazioni desiderate utilizzando i tasti Su/Giù.

VOICEENHANCEON/OFFNIGHTMODEON/OFF SYNC VIRTUALON/OFF

– VOICEENHANCEON/OFF Questa modalità semplica l’ascolto dei dialoghi parlati nei lm e in TV. – NIGHTMODEON/OFF Questa modalità è ottimizzata per la visione notturna con le impostazioni regolate per abbassare il volume ma mantenere i dialoghi chiari. – SYNC Se il video della TV e l’audio della Soundbar non sono sincronizzati, premere il tasto (Controlloaudio) per selezionare SYNC, quindi impostare il ritardo audio tra 0~300 millisecondi utilizzando i tasti Su/Giù. (Non disponibile nel modo “USB” o “BT”.) – VIRTUALON/OFF La funzione Dolby Virtual può essere impostata su ON/OFF.

• La funzione audio VOICE ENHANCE, NIGHT MODE e VIRTUAL può essere impostata su ON/OFF utilizzando i pulsanti Su/Giù. (La funzione VIRTUAL non è disponibile in modalità “USB” o “BT”).

• Tenere premuto il pulsante (Controlloaudio) per circa 5 secondi per regolare il suono di ciascuna banda di frequenza. È possibile utilizzare i pulsanti Sinistra/Destra per selezionare 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz e 10 kHz e ciascuna selezione può essere regolata tra -6 e +6 mediante i pulsanti Su/Giù. (Accertarsi che il modo Audio sia impostata su “STANDARD”.)

SOUND MODE WOOFER TONE CONTROL CH LEVEL Bluetooth PAIR Consente di attivare la modalità associazione Bluetooth della Soundbar. Premere il tasto PAIR e attendere che venga visualizzata la schermata "BTPAIRING" per connettersi a un nuovo dispositivo Bluetooth.

Riproduci/ Sospendi VOL WOOFER SOUNDMODEPAIR È possibile riprodurre o mettere in pausa la musica premendo il tasto.ITA - 11

VOL WOOFER SOUNDMODEPAIR Su/Giù/ Sinistra/ Destra PremereleareeindicateperselezionareSu/Giù/Sinistra/ Destra. Premere Su/Giù/Sinistra/Destra sul tasto per selezionare o impostare funzioni.

• Ripeti Per utilizzare la funzione Ripeti nel modo “USB”, premere il tasto Su.

• Saltabrano Premere il tasto Destra per selezionare il le musicale successivo. Premere il tasto Sinistra per selezionare il le musicale precedente.

• ID SET Tenere premuto il tasto Su per 5 secondi per completare l’ID SET (quando ci si connette a un subwoofer wireless o ad altoparlanti posteriori wireless).

SOUND MODE WOOFER TONE CONTROL CH LEVEL Info Premere per visualizzare le informazioni sulla funzione attiva o sul codec disponibile.

SOUND MODE WOOFER TONE CONTROL CH LEVEL SOUND MODE Premendo il pulsante, è possibile selezionare la modalità audio desiderata. SURROUND SOUND GAME ADAPTIVE SOUND DTS VIRTUAL:X STANDARD – SURROUND SOUND Fornisce un campo sonoro più ampio di quello standard. – GAME Fornisce l’audio stereoscopico che consente la piena immersione nell’azione di gioco. – ADAPTIVE SOUND Analizza il contenuto in tempo reale e fornisce automaticamente il campo sonoro ottimale in base alle caratteristiche del contenuto.

Audio 3D immersivo da qualsiasi contenuto. – STANDARD Emette l’audio originale.

• DRC(DynamicRangeControl) Consente di applicare la funzionalità Dynamic Range Control alle tracce Dolby Digital. Con la Soundbar spenta, tenere premuto il tasto SOUND MODE per più di 5secondi per attivare o disattivare la modalità DRC (Dynamic Range Control). La modalità DRC, se attivata, attenua i suoni forti (il suono potrebbe risultare distorto).

• BluetoothPower Questa funzione accende automaticamente la Soundbar nel momento in cui riceve una richiesta di connessione da una TV o da un dispositivo Bluetooth già connessi in passato. La funzione è Attiva per impostazione predenita. – Tenere premuto il tasto SOUND MODE per più di 5 secondi per disattivare la funzione Bluetooth Power.ITA - 12

SOUND MODE WOOFER TONE CONTROL CH LEVEL LIVELLO WOOFER (BASSO) CH LEVEL TONE CONTROL WOOFER SOUND MODE CH LEVEL TONE CONTROL WOOFER SOUND MODE CH LEVEL TONE CONTROL WOOFERSOUND MODE CH LEVEL TONE CONTROL WOOFERSOUND MODE Premere il tasto su o giù per regolare il livello del woofer (bassi) a -12 o tra -6 e +6. Per regolare il livello del volume del woofer (bassi) su 0 (valore predenito), premere il tasto.

SOUND MODE WOOFER TONE CONTROL CH LEVEL TONE CONTROL Premendo il pulsante è possibile regolare il volume degli alti o dei bassi.

• Premere il pulsante TREBLE o BASS e quindi regolare il volume tra -6~+6 utilizzando i pulsanti Su/Giù. Una volta modicato il livello dei bassi, anche il livello del woofer verrà regolato di conseguenza. Utilizzodeipulsantinascosti(pulsanticonpiùdiunafunzione) Tastonascosto Paginadiriferimento Tastodeltelecomando Funzione WOOFER (Su) Acceso/Spento Telecomando della TV (Standby) Pagina 14 Sinistra Accensione/Spegnimento della connessione automatica TV (BT Pronto) Pagina 23 Su ID SET Pagina 11 (Controllo audio) EQ 7 bande Pagina 10 SOUND MODE DRC ON/OFF (Standby) Pagina 11 Bluetooth Power Pagina 11ITA - 13 Specichediuscitaperdiversemodalitàdieffettisonori Effetto Ingresso Uscita Consoloilsubwoofer ConSubwooferekit Altoparlantiposterioriwireless SOUND MODE Surround VOL WOOFER SOUND MODE Bluetooth POWER SURROUND SOUND

• È possibile acquistare il kit di diffusori posteriori wireless Samsung separatamente. Per acquistare un kit, contattare il venditore da cui avete acquistato la Soundbar.

• Quando la sorgente di ingresso è Dolby Atmos® la congurazione solo subwoofer fornisce audio a

3.1 canali, mentre la congurazione con subwoofer e kit diffusori posteriori wireless fornisce audio a

• Gli altoparlanti posteriori non riprodurranno audio per l’uscita a 2 canali mentre la modalità STANDARD è attiva. Per abilitare l’audio per gli altoparlanti posteriori, impostare la modalità effetto su SURROUND SOUND.ITA - 14 RegolazionedelvolumedellaSoundbarconiltelecomandodellaTV Regolare il volume della Soundbar usando il telecomando della TV.

• Questa funzione può essere usata solo con telecomandi IR. I telecomandi Bluetooth, che richiedono l’associazione, non sono supportati.

• Per utilizzare questa funzione, impostare il diffusore TV su Altoparlanteesterno.

• Produttori che supportano questa funzione: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

1. Spegnere la Soundbar.

2. Tenere premuto il tasto WOOFER per 5 secondi.

Ogni volta che si solleva il tasto WOOFER per 5 secondi, la modalità cambia nel seguente ordine: “OFF-TV REMOTE” (modalità predenita), “SAMSUNG-TV REMOTE”, “ALL-TV REMOTE”. Tastodeltelecomando Visualizzazione Stato SOUND MODE WOOFER CH LEVEL TONE CONTROL 5 Sec OFF-TV REMOTE (modalità predenita) Disabilita il telecomando della TV. SOUND MODE WOOFER CH LEVEL TONE CONTROL 5 Sec SAMSUNG-TV REMOTE Abilita il telecomando IR di una TV Samsung. SOUND MODE WOOFER CH LEVEL TONE CONTROL 5 Sec ALL-TV REMOTE Abilita il telecomando IR di una TV di terze parti.ITA - 15 04 COLLEGAMENTODELLASOUNDBAR Collegamentoallareteelettrica Per collegare il subwoofer e la Soundbar a una presa elettrica, utilizzare i componenti di alimentazione nel seguente ordine:

• Per ulteriori informazioni sull’alimentazione e il consumo di energia, vedere l’etichetta applicata al prodotto. (Etichetta : Fondo dell’Unità Principale della Soundbar)

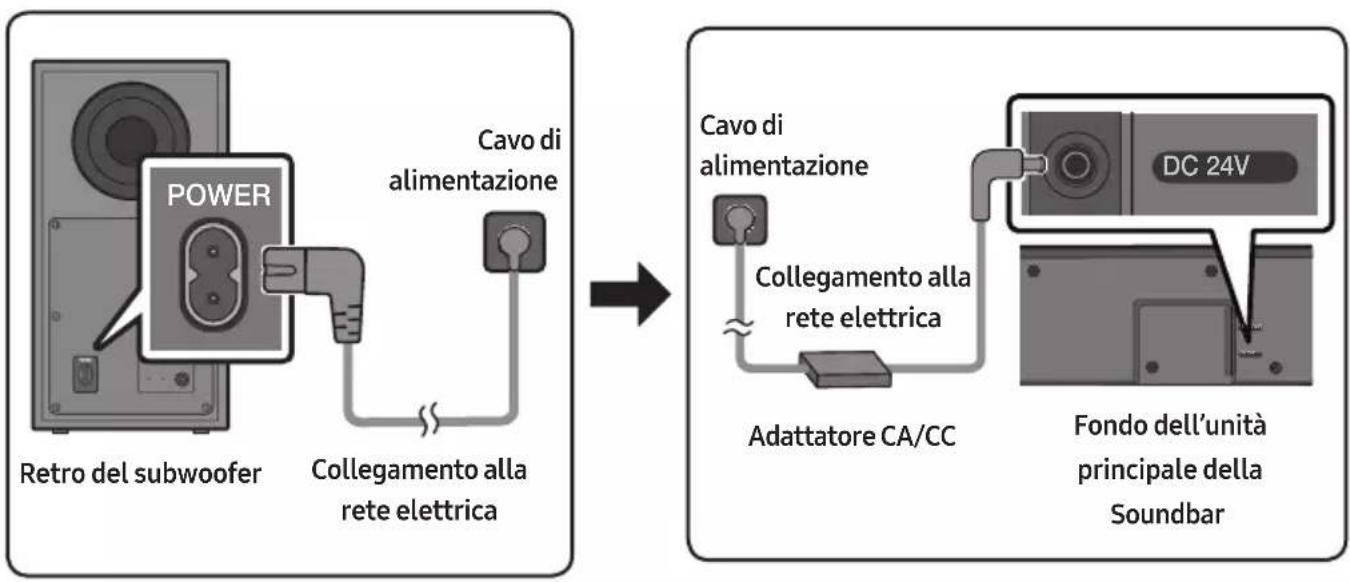

1. Collegare il cavo di alimentazione al subwoofer.

2. Collegare il cavo di alimentazione all’adattatore CA/CC. Collegare l’adattatore CA/CC (con il cavo di

alimentazione) alla Soundbar.

3. Collegare all’alimentazione la Soundbar e il subwoofer.

• Collegare prima il cavo di alimentazione al subwoofer. Il Subwoofer si connetterà automaticamente all’accensione della Soundbar. POWER RetrodelsubwooferCavodialimentazioneCollegamentoallareteelettrica USB (5V 0.5A) DC 24V DC 24V Fondodell’unitàprincipaledellaSoundbarAdattatoreCA/CCCavodialimentazioneCollegamentoallareteelettrica
• Assicurarsi di poggiare l’adattatore CA/CC orizzontalmente su un tavolo o sul pavimento. Se si posiziona l’adattatore CA/CC in modo che penda con l’ingresso del cavo CA rivolto verso l’alto, acqua o altre sostanze estranee potrebbero penetrare nell’adattatore e causarne il malfunzionamento.

• Se si disinserisce e si inserisce il cavo di alimentazione quando il prodotto è acceso, la Soundbar si accende automaticamente.ITA - 16 Connessionemanualedelsubwooferincasodiconnessioneautomaticanonriuscita Primadieseguirelaproceduradiconnessionemanualedescrittadiseguito:

• Vericare che i cavi di alimentazione della Soundbar e del subwoofer siano collegati correttamente.

• Assicurarsi che la Soundbar sia accesa.

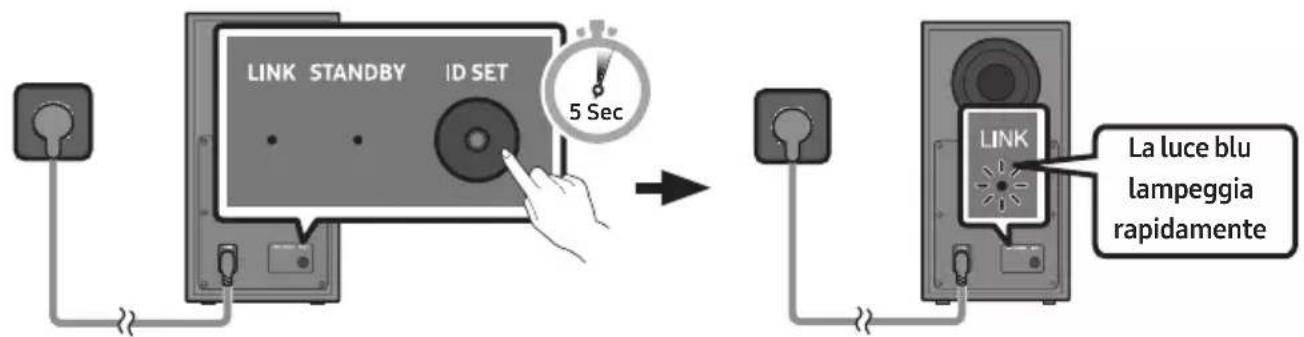

1. Tenere premuto ID SET sul retro del subwoofer per almeno 5 secondi.

• L’indicatore rosso sul retro del diffusore si spegne e l’indicatore blu lampeggia. Laluceblu lampeggia rapidamente 5 Sec Retrodelsubwoofer Retrodelsubwoofer

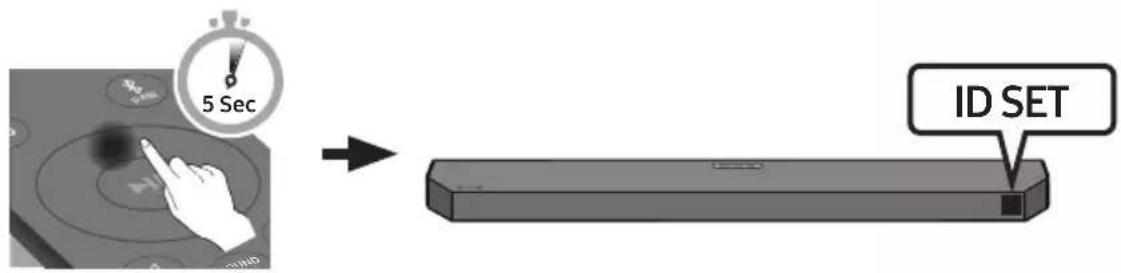

2. Tenere premuto il tasto Su del telecomando per almeno 5 secondi.

• Il messaggio ID SET viene visualizzato brevemente sul display della Soundbar, poi scompare.

• La Soundbar si accenderà automaticamente una volta completata l’ID SET. SOUNDMODE PAIR5 Sec ID SET

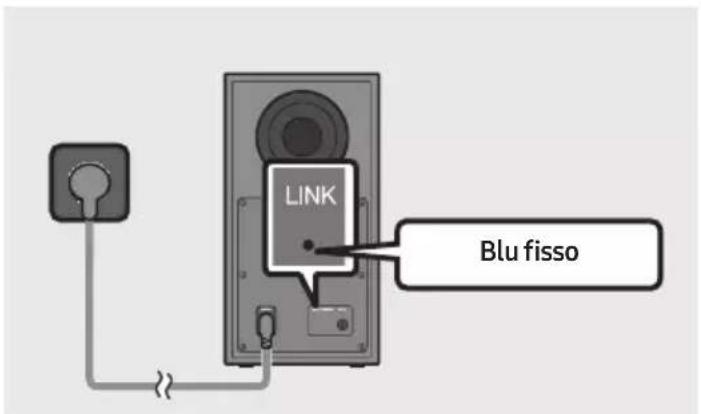

3. Vericare che il LED LINK sia di colore blu sso (connessione completata).

Blusso L’indicatore a LED LINK smette di lampeggiare e diventa blu sso quando si stabilisce una connessione tra la Soundbar e il subwoofer wireless.ITA - 17 IndicatoriLEDsulretrodelsubwoofer LED Stato Descrizione Soluzione Blu Acceso Connessione riuscita (funzionamento normale)

Lampeggiante Ripristino della connessione Controllare che il cavo di alimentazione connesso all’unità principale della Soundbar sia collegato correttamente oppure attendere circa 5 minuti. Se continua a lampeggiare, provare a connettere manualmente il subwoofer. Consultare la pagina 16. Rosso Acceso Standby (con l’unità principale della Soundbar spenta) Vericare che il cavo di alimentazione sia collegato correttamente all’unità principale della Soundbar. Connessione non riuscita Procedere nuovamente alla connessione.Vedere le istruzioni relative alla connessione manuale a pagina 16. Rossoeblu Lampeggiante Malfunzionamento Consultare il manuale per i recapiti del Centro servizi Samsung. NOTE

• Prima di spostare o installare questo prodotto, assicurarsi di spegnerlo e scollegare il cavo di alimentazione.

• Se l’unità principale è spenta, il subwoofer wireless entrerà in modo stand-by e l’indicatore Led di STANDBY sul retro diventerà rosso dopo aver lampeggiato in blu per diverse volte.

• Se si utilizza un dispositivo che sfrutta la medesima frequenza della Soundbar nelle vicinanze della Soundbar, le interferenze potrebbero causare alcune interruzioni del suono.

• La distanza di trasmissione massima del segnale wireless dell’unità principale è di circa 10 metri, ma può variare a seconda dell’ambiente di funzionamento. Se tra l’unità principale e il subwoofer si frappone una parete metallica o di cemento armato, il sistema potrebbe non funzionare affatto in quanto il segnale wireless non è in grado di attraversare il metallo.ITA - 18 ATTENZIONE

• Le antenne di ricezione wireless sono integrate nel subwoofer wireless. Tenere le unità al riparo da acqua e umidità.

• Per un ascolto ottimale, assicurarsi che l’area intorno al Subwoofer wireless e agli altoparlanti posteriori wireless (venduti separatamente) sia libera da ostruzioni. CollegamentodelKitposteriorewirelessSamsungallaSoundbar Per ascoltare il vero audio surround wireless, collegare il Kit altoparlante posteriore wireless Samsung (SWA-9200S, venduto separatamente) alla Soundbar. Per informazioni dettagliate sui collegamenti, consultare il manuale del Kit altoparlante posteriore wireless Samsung.ITA - 19

05 COLLEGAMENTO A UNA TV

Metodo1.CollegamentoconHDMI CollegamentodiunTVingradodisupportareHDMIARC/eARC(AudioReturn Channel/EnhancedAudioReturnChannel) ATTENZIONE

• Dopo aver collegato il cavo HDMI e il cavo ottico, il segnale HDMI viene ricevuto per primo.

• Per collegare il cavo HDMI al TV e alla Soundbar, assicurarsi di collegare i terminali contrassegnati ARC o eARC. In caso contrario, l’audio del TV non verrà emesso.
• Si consiglia di utilizzare un cavo High-SpeedHDMICablewithEthernet.

• Se si collega un TV in grado di supportare la funzione eARC, sul display viene visualizzata la scritta “TV eARC” e l’audio viene riprodotto. • Dolby Atmos® è supportato con la funzione ARC/eARC.Vericarelapresenzadel(ARC)oppure(eARC)pressolaportaHDMIINdellapropriaTV.HDMI IN(eARC)HDMI TO TV(eARC/ARC) DIGITAL AUDIO IN (OPTICAL) CavoHDMIFondodellaSoundbar VericarelaportaHDMITOTV(eARC/ARC)dell'unitàprincipaledellaSoundbar.PartesuperioredellaSoundbar TV ARC oppure TV eARC

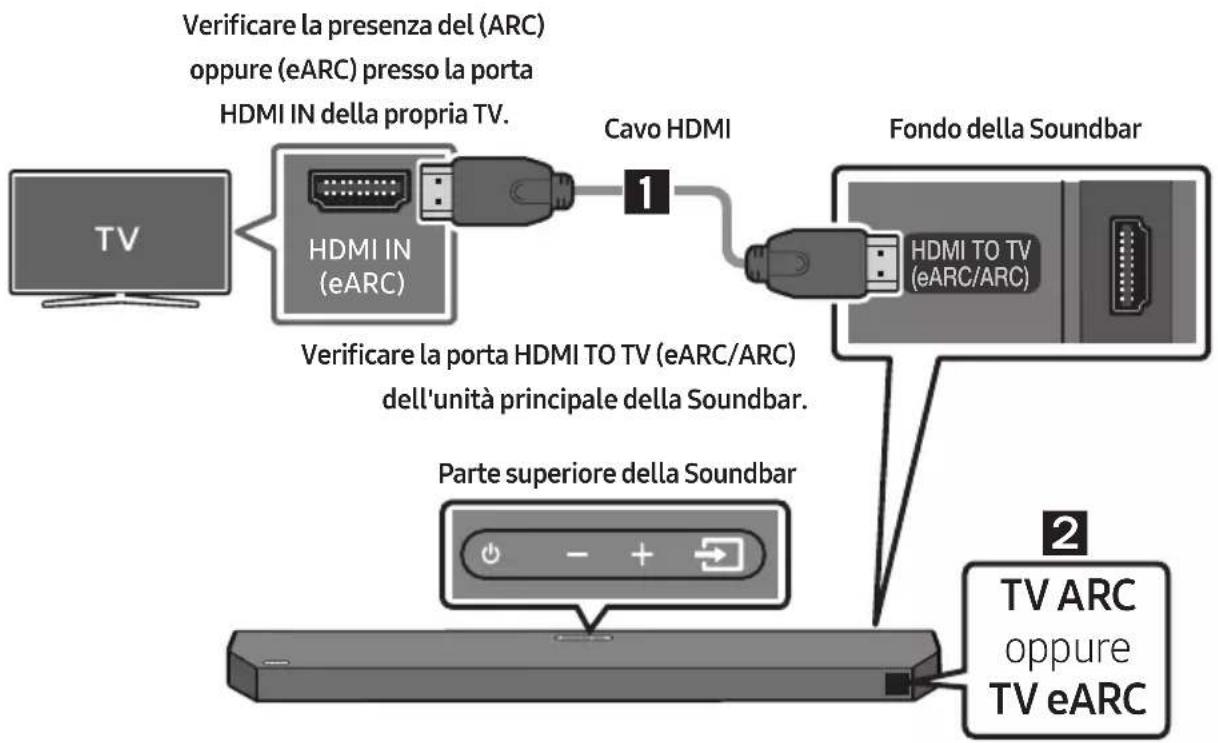

1. Con la Soundbar e la TV accese, collegare il cavo HDMI come illustrato nella gura.

2. “TV ARC” oppure “TV eARC” compare nella nestra di visualizzazione dell’unità principale della

Soundbar e la Soundbar riproduce l’audio della TV.

• “TV eARC” viene visualizzato quando la funzione eARC nell’impostazione TV è attiva.ITA - 20

• Per connettersi con eARC, la funzione eARC nel menu TV deve essere impostata su On. Per dettagli sull’impostazione, consultare il manuale dell’utente del TV. (Esempio: TV Samsung : Pagina iniziale ( ) → Menu → Impostazioni ( ) → Tutte le impostazioni ( ) → Suono → Impostazioni avanzate → Modalità HDMI-eARC (Auto))

• Se l’audio della TV è inudibile, premere il tasto (Sorgente) sul telecomando o sulla parte superiore della Soundbar per passare al modo “D.IN”. Sullo schermo vengono visualizzati “D.IN” e “TV ARC” oppure “TV eARC” n sequenza e viene riprodotto l’audio della TV.

• Se “TV ARC” oppure “TV eARC” non compare nella nestra di visualizzazione dell’unità principale della Soundbar, vericare che il cavo HDMI sia collegato alla porta corretta.

• Utilizzare i tasti del volume del telecomando della TV per regolare il volume della Soundbar. NOTE

• Quando si connette un TV che supporta HDMI ARC/eARC (Audio Return Channel/Enhanced Audio Return Channel) alla Soundbar con un cavo HDMI, è possibile trasmettere i dati audio e video digitali senza collegare un cavo ottico separato.

• Consigliamo l’uso di un cavo HDMI coreless, se possibile. Se si utilizza un cavo HDMI cored, usarne uno il cui diametro sia inferiore ai 14 mm.

• Questa funzione non è disponibile, se il cavo HDMI non supporta l’ARC oppure eARC.

• ARC e eARC differiscono nella larghezza di banda. eARC, la versione migliorata del canale di ritorno audio, ha una larghezza di banda signicativamente maggiore di ARC. Una larghezza di banda maggiore aumenta la quantità di dati che possono essere trasmessi. Pertanto, con il canale eARC, è possibile ascoltare l’audio in formati come Dolby Atmos®.

• Quando i segnali di radiodiffusione sono di tipo Dolby Digital e nella TV il “Formato audio dell’uscita digitale” è impostato su PCM, si raccomanda di modicare l’impostazione passando a Dolby Digital. Una volta modicata l’impostazione, è possibile godere di una qualità audio più elevata. (Sul menu del TV le diciture per Dolby Digital e PCM potrebbero essere diverse a seconda del produttore del

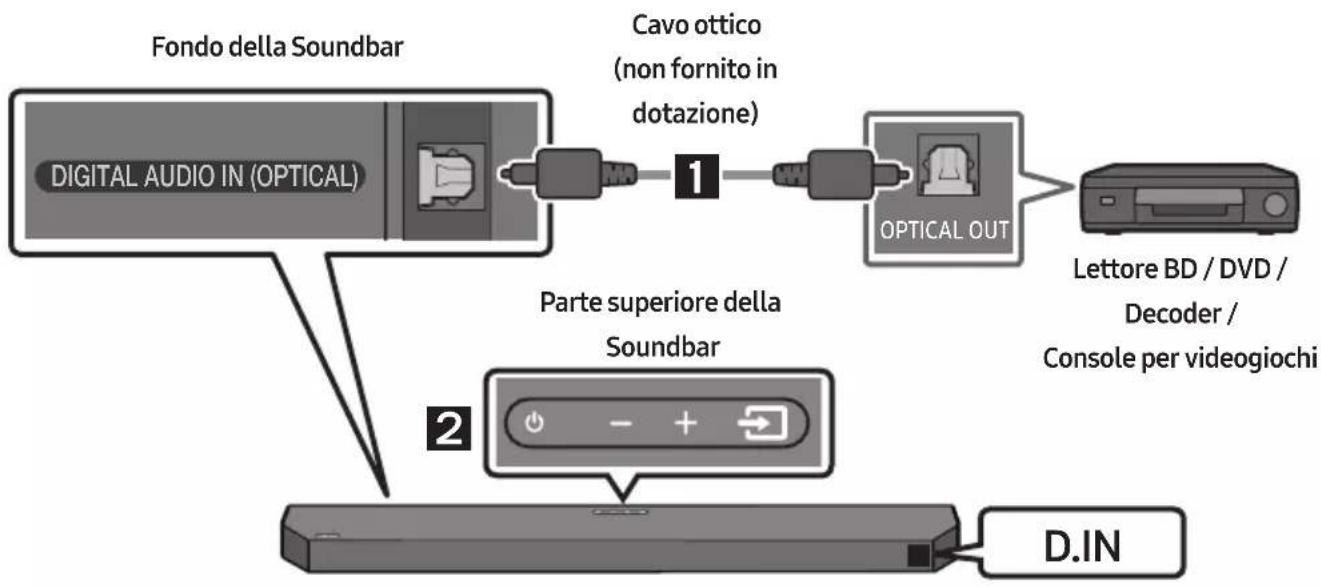

Metodo2.Collegamentotramiteuncavoottico Listadicontrollopre-connessione

• Dopo aver collegato il cavo HDMI e il cavo ottico, il segnale HDMI viene ricevuto per primo.

• Quando si utilizza un cavo ottico e i terminali sono coperti, assicurarsi di rimuovere la copertura. OPTICAL OUTDIGITAL AUDIO IN (OPTICAL)FondodellaSoundbar Cavoottico (nonfornitoindotazione) D.IN

PartesuperioredellaSoundbar

1. Collegare la presa jack DIGITALAUDIOIN(OPTICAL) della Soundbar alla presa jack OPTICAL OUT

della TV con un cavo ottico (non fornito in dotazione) digitale.

2. Premere il tasto (Sorgente) sul pannello superiore o sul telecomando, quindi selezionare il

3. L’audio del TV viene diffuso dalla Soundbar.ITA - 22

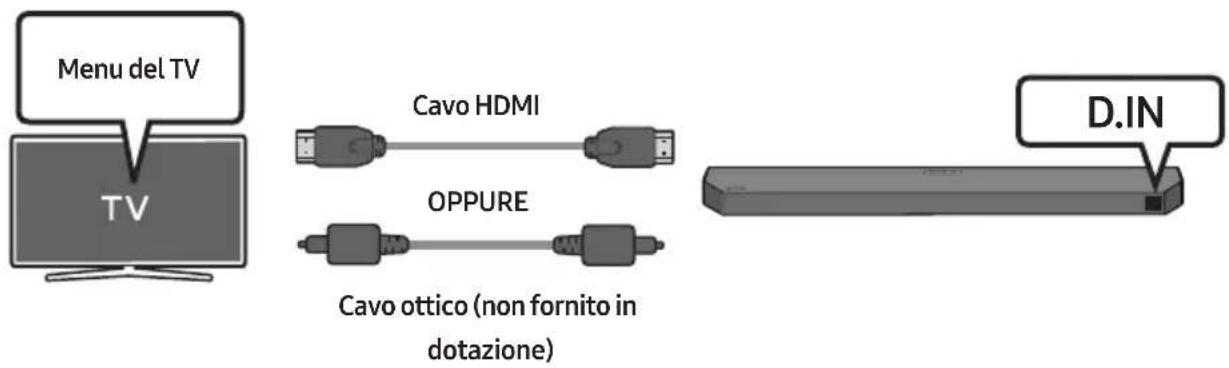

UtilizzodellafunzioneQ-Symphony Per Q-Symphony, la Soundbar si sincronizza con un TV Samsung per emettere l’audio attraverso due dispositivi per un effetto surround ottimale. Quando la Soundbar è connessa, viene visualizzato il menu “TV+Soundbar” sotto il menu Uscitaaudio del TV. Selezionare il menu corrispondente. MenudelTV OPPURE Cavoottico(nonfornitoin dotazione) CavoHDMI D.IN

• Esempio di menu del TV: TV + [AV]SoundbarNomeserie(HDMI) NOTE

• Può funzionare a seconda del Codec supportato dal TV.

• Questa funzione è supportata solo quando è collegato il cavo HDMI o il cavo ottico (non fornito in dotazione).

• Il messaggio visualizzato potrebbe variare a seconda del modello di TV.

• Questa funzione è disponibile su alcuni TV Samsung e alcuni modelli di Soundbar.ITA - 23 Metodo3.ConnessionetramiteBluetooth In caso di connessione di una TV mediante Bluetooth, è possibile percepire l’audio stereo senza i fastidi dovuti al cablaggio.

• È possibile connettere solo una TV alla volta. SOUND MODE PAIR OPPURE BTPAIRING Laconnessioneiniziale

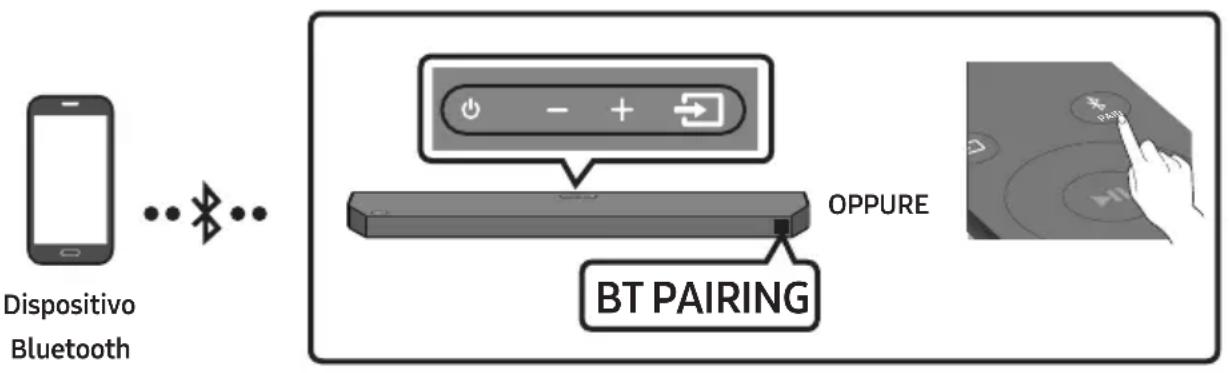

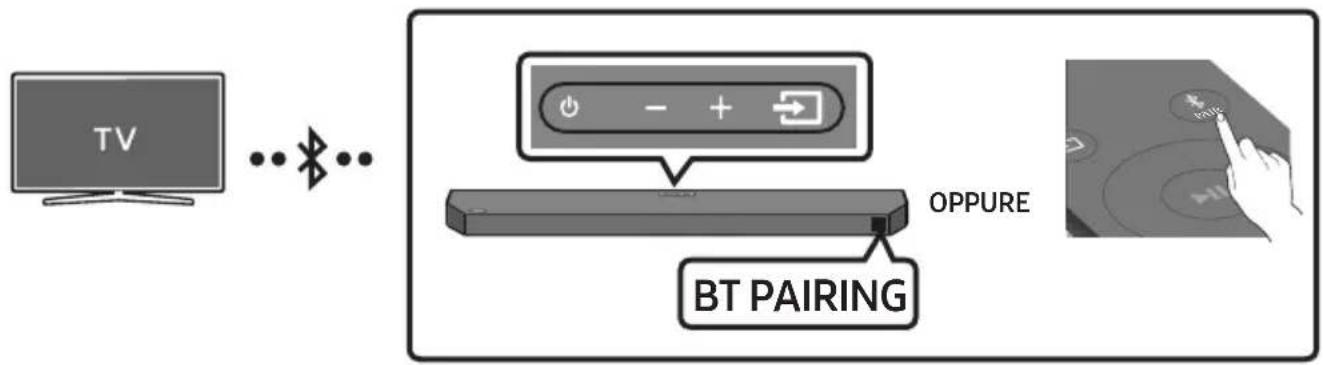

1. Premere il tasto PAIR sul telecomando per accedere alla modalità “BTPAIRING”.

(OPPURE) a. Premere il tasto (Sorgente) sul pannello superiore, quindi selezionare “BT”. “BT” passa automaticamente in pochi secondi a “BTPAIRING” oppure a “BTREADY” se presente un record di connessione. b. Quando compare “BTREADY”, tenere premuto il tasto (Sorgente) nel pannello superiore della Soundbar per più di 5 secondi per visualizzare “BTPAIRING”.

2. Selezionare il modo Bluetooth sulla TV. (Per ulteriori informazioni, consultare il manuale della TV.)

3. Selezionare “SoundbarQ6C-Series(Bluetooth)” dall’elenco visualizzato nella schermata della TV.

Una Soundbar disponibile è indicata con “NeedPairing” o “Paired” nell’elenco dei dispositivi Bluetooth della TV. Per connettersi alla Soundbar, selezionare il messaggio e stabilire una connessione.

• Una volta connessa la TV, viene visualizzato il messaggio [NomeTV] → “BT” sul display frontale della Soundbar.

4. Ora è possibile percepire l’audio della TV dalla Soundbar.

• Una volta connessa la Soundbar alla TV per la prima volta, utilizzare la modalità “BTREADY” per la riconnessione. Seildispositivononriesceaconnettersi

• Se la voce relativa alla Soundbar precedentemente connessa (ad es. “SoundbarQ6C- Series(Bluetooth)”) compare nell’elenco, cancellatela.

• Ripetere quindi i passaggi da 1 a 3.ITA - 24 DisconnessionedellaSoundbardallaTV Premere il tasto (Sorgente) sul pannello superiore o sul telecomando, quindi passare a un modo qualsiasi eccetto “BT”.

• La disconnessione richiede tempo perché la TV deve ricevere una risposta dalla Soundbar. (Il tempo necessario potrebbe variare a seconda del modello di TV.)

• Per annullare la connessione Bluetooth automatica tra la Soundbar e il TV, premere il tasto Sinistra del telecomando per 5 secondi con la Soundbar in stato “BTREADY”. (Attivazione → Disattivazione) QualèladifferenzatraBTREADYeBTPAIRING?

• BTREADY : In questa modalità, è possibile riconnettere qualsiasi TV o dispositivo mobile connesso in precedenza.

• BTPAIRING: in questa modalità, è possibile connettere un nuovo dispositivo alla Soundbar. (Premere il tasto PAIR sul telecomando o tenere premuto il tasto (Sorgente) nella parte superiore della Soundbar per più di 5 secondi mentre la Soundbar è in modo “BT”.) NotesullaconnessioneBluetooth

• Individuare un nuovo dispositivo nel raggio di copertura di 1 m da connettere tramite Bluetooth.

• Se viene richiesto un codice PIN durante la connessione a un dispositivo Bluetooth, immettere <0000>.

• Nel modo di connessione Bluetooth, la connessione Bluetooth viene persa se la distanza tra la Soundbar e il dispositivo Bluetooth supera i 10 m.

• La Soundbar si spegne automaticamente dopo 18 minuti nello stato Pronto.

• La Soundbar potrebbe non essere in grado di effettuare la ricerca o la connessione Bluetooth correttamente nelle seguenti condizioni: – Se la Soundbar è circondata da un potente campo elettrico. – Quando più dispositivi Bluetooth sono associati contemporaneamente alla Soundbar. – Se il dispositivo Bluetooth è spento, fuori posto o presenta malfunzionamenti.

• I dispositivi elettronici potrebbero causare interferenze radio. I dispositivi che generano onde elettromagnetiche, come ad esempio forni a microonde, LAN wireless e così via, devono essere tenuti lontano dall’unità principale della Soundbar.ITA - 25

06 COLLEGAMENTO DI UN DISPOSITIVO

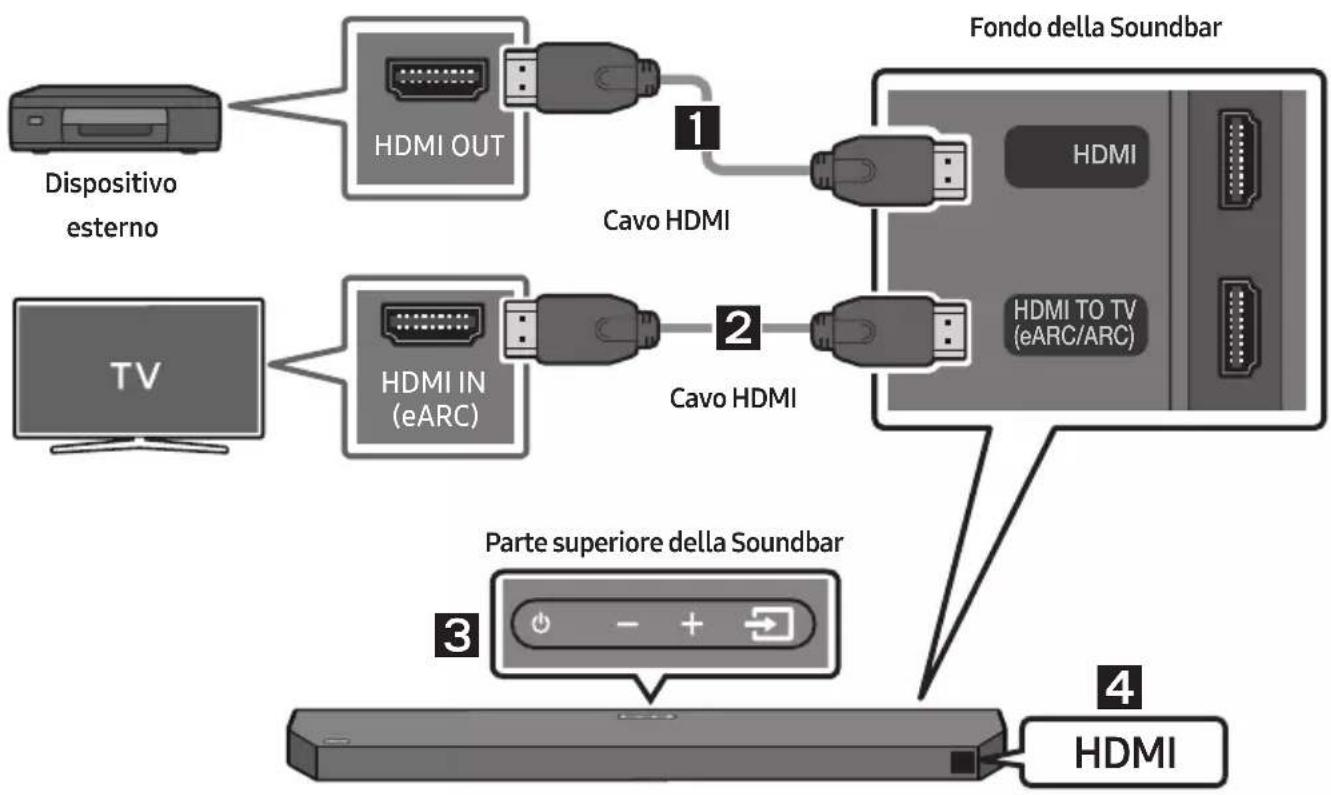

ESTERNO Metodo1.CollegamentotramiteuncavoHDMI(compatibilecon decodicazioneeriproduzioneDolbyAtmos®) Listadicontrollopre-connessione

• Se le opzioni Uscita Audio includono Audio secondario, assicurarsi che sia impostato su spento.

HDMI PartesuperioredellaSoundbar

1. Collegare un cavo HDMI dalla porta HDMI sulla parte inferiore della Soundbar alla porta HDMI

OUT sul dispositivo digitale.

2. Collegare un cavo HDMI dalla porta HDMITOTV(eARC/ARC) sulla parte inferiore della Soundbar

alla porta HDMI IN (eARC) sul TV.

3. Premere il tasto (Sorgente) sul pannello superiore o sul telecomando, quindi selezionare “HDMI”.

4. Il modo “HDMI” è visualizzato sul pannello display della Soundbar e l’audio viene riprodotto.ITA - 26

• QuandosiutilizzaDolbyAtmos®: Se la sorgente di ingresso è Dolby Atmos®, fare riferimento a “Speciche di uscita per diverse modalità di effetti sonori” a pagina 13.

• Quando Dolby Atmos® viene attivato, sul display anteriore viene visualizzato il messaggio “DOLBYATMOS”.

• CongurazionediDolby Atmos® sullettoreBDoaltrodispositivo. Aprire le opzioni uscita audio sul menu impostazioni del lettore BD o altro dispositivo e assicurarsi che l’opzione “Nessuna codica” sia selezionata per Bitstream. Ad esempio, su un lettore BD Samsung, accedere al menu iniziale → Audio → Uscita digitale, quindi selezionare Bitstream (non elaborato).

• HDMI Pass-Through è che la Soundbar riproduce l’audio dalla sorgente attraverso i propri altoparlanti e invia il segnale video inalterato a un TV tramite il secondo cavo HDMI. SpecicasegnaliUHDsupportata(3840x2160p) Frequenzafotogrammi(fps)Profonditàcolori RGB4:4:4 YCbCr4:4:4 YCbCr4:2:2 YCbCr4:2:0< 608 bit O O O O10 bit - - O O12 bit - - O O 8 bit - - - -10 bit - - - -
• La specica supportata può variare a seconda del dispositivo esterno connesso o delle condizioni di utilizzo. Metodo2.Collegamentotramiteuncavoottico OPTICAL OUT HDMI TO TV(ARC) DIGITAL AUDIO IN (OPTICAL)Cavoottico (nonfornitoindotazione)FondodellaSoundbar LettoreBD/DVD/Decoder/ Consolepervideogiochi

D.IN PartesuperioredellaSoundbar

1. Collegare la porta DIGITALAUDIOIN(OPTICAL) sulla Soundbar alla porta OPTICAL OUT sul

dispositivo esterno con il cavo ottico (non in dotazione), come mostrato in gura.

2. Selezionare il modo “D.IN” premendo il tasto (Sorgente) sul pannello superiore o sul telecomando.

3. L’audio del dispositivo esterno viene diffuso dalla Soundbar.ITA - 27

07 COLLEGAMENTODIUN’UNITÀUSB

È possibile riprodurre i le musicali situati sull’unità USB attraverso la Soundbar. PortaUSB HDMI HDMI TO TV(eARC/ARC)DIGITAL AUDIO IN (OPTICAL)USB (5V 0.5A)DC 24VUSB (5V 0.5A) USB

1. Collegare l’unità USB alla porta USB sulla parte inferiore del prodotto.

2. Premere il tasto (Sorgente) sul pannello superiore o sul telecomando, quindi selezionare “USB”.

3. Nel display viene visualizzato “USB”.

4. È possibile riprodurre i le musicali dall’unità USB attraverso la Soundbar.

• La Soundbar si spegne automaticamente (Auto Power Down, Spegnimento automatico) se non c’è segnale audio dall’unità USB o se non è collegata all’unità USB per più di 18 minuti. Elencodellacompatibilità Estensione Codec Frequenzadi campionamento Velocitàditrasmissione *.mp3 MPEG1 Layer2 32 kHz ~ 48 kHz 32 ~ 320 kbps MPEG1 Layer3 32 kHz ~ 48 kHz 32 ~ 320 kbps MPEG2 Layer3 16 kHz ~ 24 kHz 8 ~ 160 kbps MPEG2.5 Layer3 8 kHz ~ 12 kHz 8 ~ 160 kbps *.wma WMA7/8/9 (solo audio) 32 kHz ~ 48 kHz 32 ~ 320 kbps *.ogg Vorbis 32 kHz ~ 48 kHz 45 ~ 500 kbps *.aac *.m4a *.mp4 A AC-LC (MPEG2/MPEG4 solo audio) 32 kHz ~ 48 kHz 32 ~ 320 kbps *.wav LPCM 32 kHz ~ 192 kHz 1024 ~ 9216 kbps *.ac FLAC 32 kHz ~ 192 kHz 162 ~ 8100 kbps *.aiff AIFF 32 kHz ~ 192 kHz 1024 ~ 9216 kbps

• Se sull’unità USB sono archiviati un elevato numero di cartelle (circa 200) e le (circa 2000), è possibile che la Soundbar impieghi qualche istante per accedere ai le e riprodurli.

• File system USB supportato: FAT16, FAT32, NTFSITA - 28 08 CONNESSIONEDIUNDISPOSITIVOMOBILE ConnessionetramiteBluetooth In caso di connessione di un dispositivo mobile mediante Bluetooth, è possibile percepire l’audio stereo senza i fastidi dovuti al cablaggio.

• Quando si connette un dispositivo Bluetooth associato con la Soundbar spenta, la Soundbar si accende automaticamente.

• La connessione è limitata a una TV o a due dispositivi Bluetooth contemporaneamente. SOUND MODE PAIR OPPURE BTPAIRING DispositivoBluetooth Laconnessioneiniziale

• Quando si connette un nuovo dispositivo Bluetooth, assicurarsi che si trovi nel raggio di copertura di 1 m.

1. Premere il tasto PAIR sul telecomando per accedere alla modalità “BTPAIRING”.

(OPPURE) a. Premere il tasto (Sorgente) sul pannello superiore, quindi selezionare “BT”. “BT” passa automaticamente in pochi secondi a “BTPAIRING” oppure a “BTREADY” se presente un record di connessione. b. Quando compare “BTREADY”, tenere premuto il tasto (Sorgente) nel pannello superiore della Soundbar per più di 5 secondi per visualizzare “BTPAIRING”.

2. Selezionare “[AV]SamsungSoundbarQ6C-Series” all’elenco visualizzato.

• Quando la Soundbar è connessa al dispositivo mobile, sul display anteriore viene visualizzato [Nomedispositivomobile] → “BT”.

3. Riprodurre le musicali dal dispositivo, connesso tramite Bluetooth, tramite la Soundbar.

• Una volta connessa la Soundbar alla dispositivo mobile per la prima volta, utilizzare la modalità “BTREADY” per la riconnessione.ITA - 29 Seildispositivononriesceaconnettersi

• Se nell’elenco degli altoparlanti visualizzato sul dispositivo mobile è presente una Soundbar esistente (ad es. “[AV]SamsungSoundbarQ6C-Series”), eliminarla.

• Quindi ripetere i passaggi 1 e 2. QualèladifferenzatraBTREADYeBTPAIRING?

• BTREADY : In questa modalità, è possibile riconnettere qualsiasi TV o dispositivo mobile connesso in precedenza.

• BTPAIRING: in questa modalità, è possibile connettere un nuovo dispositivo alla Soundbar. (Premere il tasto PAIR sul telecomando o tenere premuto il tasto (Sorgente) nella parte superiore della Soundbar per più di 5 secondi mentre la Soundbar è in modo “BT”.) NotesullaconnessioneBluetooth

• Individuare un nuovo dispositivo nel raggio di copertura di 1 m da connettere tramite Bluetooth.

• Se viene richiesto un codice PIN durante la connessione a un dispositivo Bluetooth, immettere <0000>.

• Nel modo di connessione Bluetooth, la connessione Bluetooth viene persa se la distanza tra la Soundbar e il dispositivo Bluetooth supera i 10 m.

• La Soundbar si spegne automaticamente dopo 18 minuti nello stato Pronto.

• La Soundbar potrebbe non essere in grado di effettuare la ricerca o la connessione Bluetooth correttamente nelle seguenti condizioni: – Se la Soundbar è circondata da un potente campo elettrico. – Se si effettua l’associazione di diversi dispositivi Bluetooth con la Soundbar in contemporanea. – Se il dispositivo Bluetooth è spento, fuori posto o presenta malfunzionamenti.

• I dispositivi elettronici potrebbero causare interferenze radio. I dispositivi che generano onde elettromagnetiche, come ad esempio forni a microonde, LAN wireless e così via, devono essere tenuti lontano dall’unità principale della Soundbar.

• Il Soundbar supporta i dati SBC (44,1kHz, 48kHz).

• Effettuare il collegamento esclusivamente a un dispositivo Bluetooth che supporti la funzione A2DP (AV).

• Non è possibile collegare il Soundbar a un dispositivo Bluetooth che supporta soltanto la funzione HF (Hands Free).

• Una volta stabilito il collegamento tra la Soundbar e un dispositivo Bluetooth, selezionando “[AV]SamsungSoundbarQ6C-Series” dall’elenco dei dispositivi trovati, la Soundbar passa automaticamente al modo “BT”. – Disponibile solo se il Soundbar è elencato tra i dispositivi collegati al dispositivo Bluetooth. (Il dispositivo Bluetooth e il Soundbar devono essere stati collegati in precedenza almeno una volta).

• Il Soundbar appare nell’elenco dei dispositivi cercati del dispositivo Bluetooth solo se il Soundbar visualizza “BTREADY”.

• Quando si collega la Soundbar a un dispositivo Bluetooth, posizionare i due dispositivi il più vicino possibile.

• Maggiore è la distanza tra la Soundbar e il dispositivo Bluetooth, peggiore sarà la qualità dell’audio. Il collegamento Bluetooth potrebbe interrompersi se i dispositivi non rientrano nel range di copertura.

• Il collegamento Bluetooth potrebbe non funzionare come previsto in aree con scarsa ricezione.ITA - 30

• Potrebbero vericarsi rumori o malfunzionamenti sul dispositivo Bluetooth nelle condizioni seguenti: – When the body is in contact with the signal transceiver on the Bluetooth device or Soundbar – Negli angoli o in aree con ostacoli nelle vicinanze, come pareti o muri divisori, dove potrebbero vericarsi variazioni di corrente. – Quando esposto a interferenze radio di altri prodotti che operano sugli stessi intervalli di frequenza, come apparecchiature mediche, forni a microonde e dispositivi LAN wireless. – Ostacoli come porte e pareti possono comunque incidere sulla qualità dell’audio anche quando i dispositivi si trovano all’interno della portata effettiva.

• Tenere presente che non è possibile associare la Soundbar con altri dispositivi Bluetooth mentre l’opzione Bluetooth è in uso.

• Questo dispositivo wireless potrebbe causare interferenze elettriche durante il funzionamento. AccensioneBluetoothPower(SOUNDMODE) Quando la funzione Accensione Bluetooth Power è attivata e il Soundbar è spento, se un dispositivo Bluetooth collegato in precedenza prova a collegarsi al Soundbar, il Soundbar si accende automaticamente.

1. Tenere premuto il tasto SOUND MODE sul telecomando per più di 5 secondi mentre si accende la

2. “ON-BLUETOOTHPOWER” viene visualizzato sul display della Soundbar.

DisconnettereildispositivoBluetoothdallaSoundbar È possibile scollegare il dispositivo Bluetooth dall’Soundbar. Per le istruzioni, vedere il manuale utente del dispositivo Bluetooth.

• L’Soundbar viene scollegato.

• Una volta disconnessa la Soundbar dal dispositivo Bluetooth, nel suo display frontale verrà visualizzato il messaggio “BTDISCONNECTED”. DisconnessionedellaSoundbardaldispositivoBluetooth Premere il tasto (Sorgente) sul pannello superiore o sul telecomando, quindi passare a un modo qualsiasi eccetto “BT”.

• La disconnessione richiede tempo perché il dispositivo Bluetooth deve ricevere una risposta dalla Soundbar. (Il tempo di disconnessione potrebbe variare a seconda del dispositivo Bluetooth)

• Una volta disconnessa la Soundbar dal dispositivo Bluetooth, nel suo display frontale verrà visualizzato il messaggio “BTDISCONNECTED”.ITA - 31 ConnessionemultiplaBluetooth La Soundbar può essere connessa a 2 dispositivi Bluetooth contemporaneamente. Dispositivo BluetoothA Dispositivo BluetoothB

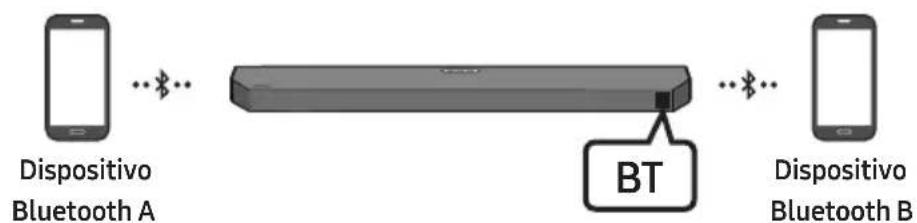

1. Connettere la Soundbar a un massimo di due dispositivi Bluetooth. (Consultare la pagina 28)

2. Riprodurre la musica da uno dei dispositivi Bluetooth connessi mentre ne sono connessi due.

3. Se la musica viene riprodotta dal dispositivo Bluetooth “B” durante la riproduzione dal dispositivo

“A”, viene avviata la riproduzione della musica sul dispositivo “B” e interrotta/messa in pausa automaticamente sul dispositivo “A”.

4. Nelle versioni precedenti ad AVRCP V1.4, il tempo necessario per passare da un dispositivo che

riproduce la musica all’altro potrebbe essere maggiore. NOTE

• Il dispositivo può essere commutato tramite notica o allarme su alcuni dispositivi.

• Alcuni dispositivi non supportano la connessione multipla Bluetooth.

• La modalità “BTPAIRING” si arresta quando nessun dispositivo viene accoppiato entro 3 minuti.

• La commutazione dei dispositivi potrebbe richiedere circa 7 secondi su alcune app.

• Se si cerca di connettere un 3° dispositivo Bluetooth, uno tra i dispositivi A o B verrà disconnesso. (Verrà disconnesso un dispositivo non attualmente in fase di riproduzione.)

• È possibile connettere solo un TV Samsung o 2 dispositivi Bluetooth contemporaneamente.

• La Soundbar verrà disconnessa dai dispositivi Bluetooth se riceverà una richiesta di connessione da una TV Samsung.ITA - 32 UtilizzodiTapSound Toccare la Soundbar con il dispositivo mobile per riprodurre l’audio dal dispositivo mobile tramite la Soundbar.

• A seconda del dispositivo mobile, questa funzione potrebbe non essere supportata.

• Questa funzione è disponibile solo con i dispositivi mobili Samsung con Android 8.1 o versione successiva. Dispositivomobile AppSmartThings Partesuperioredella Soundbar TAP

1. Attivare la funzione TapSound sul dispositivo mobile.

• Per dettagli sull’attivazione della funzione, vedere “AttivarelafunzioneTapSound” di seguito.

2. Toccare la Soundbar con il dispositivo mobile. Selezionare “Avviaora” nella nestra dei messaggi

che viene visualizzata. Viene stabilita una connessione Bluetooth tra dispositivo mobile e Soundbar.

3. Riprodurre l’audio dal dispositivo mobile tramite la Soundbar.

• Questa funzione collega un dispositivo mobile alla Soundbar via Bluetooth rilevando le vibrazioni che si vericano quando il dispositivo tocca la Soundbar.

• Assicurarsi che il dispositivo mobile non tocchi un angolo appuntito della Soundbar. La Soundbar o il dispositivo mobile può grafarsi o danneggiarsi.

• Si consiglia di applicare una custodia al dispositivo mobile. Toccare leggermente l’ampia area nella parte superiore della Soundbar, senza esercitare una forza eccessiva.

• Per usare questa funzione, aggiornare l’app SmartThings all’ultima versione. A seconda della versione dell’app, questa funzione potrebbe non essere supportata. AttivarelafunzioneTapSound Usare l’app SmartThings per attivare la funzione TapView,TapSound.

1. Eseguire l’app SmartThings sul dispositivo mobile.

2. Selezionare ( → ) nella schermata dell’app SmartThings mostrata sul dispositivo mobile.

3. Impostare “TapView,TapSound” su Attivo per consentire il funzionamento della funzione quando

un dispositivo mobile si avvicina alla Soundbar. NOTE

• Quando il dispositivo mobile è in modalità di risparmio energetico, la funzione TapSound non è in operazione.

• La funzione TapSound potrebbe non funzionare se ci sono dispositivi vicino alla Soundbar che causano interferenze radio come i dispositivi elettrici. Assicurarsi che i dispositivi che possono causare interferenze radio siano posizionati a una distanza sufciente dalla Soundbar.ITA - 33 09 INSTALLAZIONE

PARETE Precauzioniperl’installazione

• Installare solamente su pareti verticali.

• Non installare in luoghi caratterizzati da alte temperature e livelli di umidità.

• Vericare che la parete sia sufcientemente robusta da sostenere il peso del prodotto. In caso contrario, provvedere a rinforzare la parete o scegliere un altro luogo di installazione.

• Acquistare e utilizzare viti e ancoraggi di ssaggio adatti alla tipologia di parete scelta (cartongesso, ferro, legno, ecc.). Se possibile, ssare le viti di supporto ai montanti della parete.

• Acquistare viti per il montaggio a parete a seconda della tipologia e dello spessore del muro su cui si intende montare la Soundbar. – Diametro: M5 – Lunghezza: si consiglia 35 mm o maggiore.

• Collegare i cavi dall’unità ai dispositivi esterni prima di installare la Soundbar sulla parete.

• Assicurarsi che l’unità sia spenta e scollegata dall’alimentazione prima di installarla. In caso contrario, potrebbero vericarsi scariche elettriche. Componentiperilmontaggioa parete Guidaperilmontaggioaparete x 2 (M4 x L10) x 2 Rondelladissaggio Vite x 2 Supportopermontaggioaparete

1. Posizionare la Guidaperilmontaggioa

parete contro la supercie della parete.

• La Guidaperilmontaggioaparete deve essere livellata.

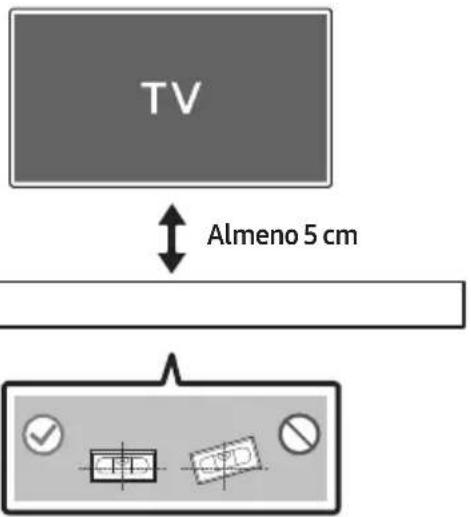

• Se la TV è montata sulla parete, installare la Soundbar almeno 5 cm sotto la TV. Almeno5cmITA - 34

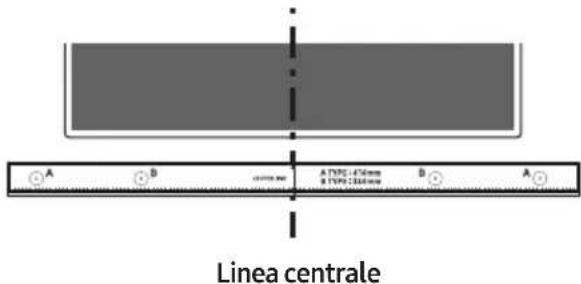

2. Allineare la LineacentraledellaGuidaperil

montaggioaparete con il centro della TV (in caso di montaggio della Soundbar sotto la TV), quindi ssare la Guidaperilmontaggio aparete alla parete con del nastro adesivo.

• Se non si intende montare la Soundbar sotto una TV, posizionare la Linea centrale al centro dell’area di installazione. Lineacentrale

3. Con la punta di una penna o di una matita

temperata forare il centro delle immagini A-TYPE su ciascuna estremità della Guida per contrassegnare i punti destinati ai fori delle viti di supporto, quindi rimuovere la Guidaperilmontaggioaparete.

4. Utilizzando una punta da trapano delle

giuste dimensioni, praticare un foro nella parete in corrispondenza di ciascun segno.

• Se i contrassegni non corrispondono alle posizioni dei prigionieri, accertarsi di inserire tasselli adeguati nei fori prima di inserire le viti di ssaggio. Quando si usano i tasselli, accertarsi che i fori praticati siano abbastanza larghi per i tasselli utilizzati.

5. Far passare una vite (non fornita in

dotazione) attraverso ciascuna Rondelladi ssaggio, quindi avvitare saldamente ciascuna vite in un apposito foro. (Nonfornitain dotazione) Parete

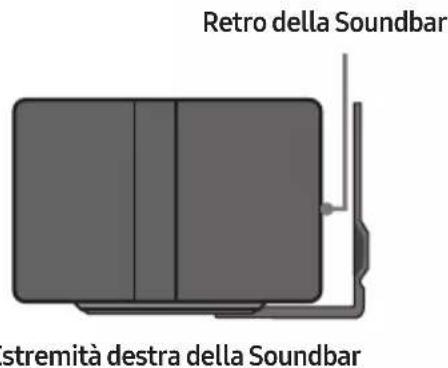

6. Installare 2 Supportopermontaggioa

parete con l’orientamento corretto sul fondo della Soundbar, utilizzando 2 Viti. USB (5V 0.5A) DC 24V

• Durante l’assemblaggio, assicurarsi che la parte a sospensione dei Supportiper montaggioaparete sia situata dietro la parte posteriore della Soundbar. RetrodellaSoundbar EstremitàdestradellaSoundbarITA - 35

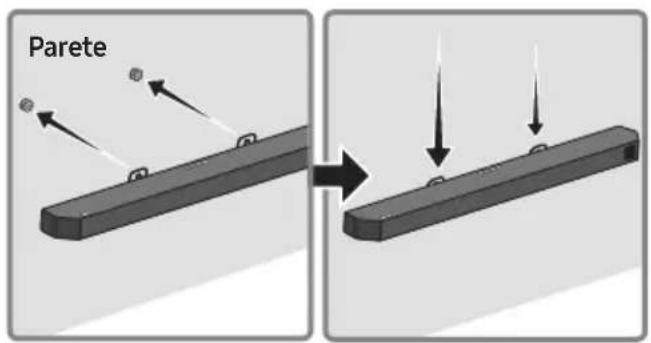

7. Installare la Soundbar con gli annessi

Supportipermontaggioaparete appendendo i Supportipermontaggioa parete alle Rondelledissaggio sulla parete. Parete

8. Far scorrere la Soundbar verso il basso come

illustrato di seguito, in modo che le Supporto permontaggioaparete si appoggino saldamente sulle Rondelladissaggio.

• Inserire le Rondelladissaggio nella parte larga (fondo) delle Supportoper montaggioaparete, quindi far scorrere le Supportopermontaggioaparete verso il basso, in modo che le Supportoper montaggioaparete si appoggino saldamente sulle Rondelladissaggio. 10 INSTALLAZIONE DELLA SOUNDBARDI

Collocare la Soundbar sul piedistallo di una TV. 3cmopiù Come illustrato nell’immagine, allineare il centro della Soundbar con il centro del TV, quindi, prestando la massima attenzione, posizionare la Soundbar sul piedistallo del TV. Per una qualità audio ottimale, posizionare la Soundbar ad almeno 3 cm dalla parte anteriore della TV. NOTE

• Assicurarsi di collocare la Soundbar su una supercie piana e solida.

• Una distanza insufciente dal TV può causare problemi acustici.ITA - 36 11 AGGIORNAMENTO DEL SOFTWARE InfuturoSamsungpotrebbefornire aggiornamentidelrmwaredelsistemadella Soundbar. PortaUSB HDMI HDMI TO TV(eARC/ARC)DIGITAL AUDIO IN (OPTICAL)USB (5V 0.5A)DC 24VUSB (5V 0.5A) Se viene offerto un aggiornamento, è possibile aggiornare il rmware connettendo l’unità USB che contiene l’aggiornamento del rmware alla porta USB della Soundbar. AggiornamentoUSB Una volta completato l’aggiornamento, tutte le impostazioni utente personalizzate vengono mantenute.

1. Collegare un’unità USB alla porta USB sul

computer. Importante:assicurarsi che non siano presenti le musicali nell’unità USB. Questo potrebbe causare il mancato aggiornamento del rmware.

2. Andare al sito (www.samsung.com) → cercare

il nome del modello nell’opzione di menu dell’assistenza clienti.

• Per ulteriori informazioni sull’aggiornamento, consultare la Guida all’aggiornamento.

3. Scaricare il le di aggiornamento (tipo USB).

4. Decomprimere il le di aggiornamento

scaricato e copiare il le *.bin nella directory principale dell’unità USB.

5. Spegnere la Soundbar e connettere l’unità

USB che contiene l’aggiornamento rmware alla porta USB sulla Soundbar.

6. Accendere la Soundbar e premere il pulsante

(Sorgente) per selezionare la sorgente USB. Viene visualizzato “UPGR”: questo processo può impiegare no a 3 minuti. UPGR

• Viene visualizzato il processo di aggiornamento del rmware UPGR -> B-- -> DONE -> BYE in sequenza: B o H può essere visualizzato in base al rmware aggiornato. NOTE

• Al termine dell’aggiornamento, la Soundbar verrà riavviata automaticamente.

• Questo prodotto ha una funzione DUAL BOOT. Se l’aggiornamento del rmware non può essere eseguito, è possibile aggiornare nuovamente il rmware.

• Durante l’aggiornamento, non spegnere o rimuovere l’USB.

• Se l’aggiornamento non procede, ricollegare il cavo di alimentazione della Soundbar.

• Se la versione più recente è già installata, l’aggiornamento non verrà effettuato.

• A seconda del tipo di USB, l’aggiornamento potrebbe non essere supportato.

• Se la connessione al subwoofer non viene ristabilita automaticamente dopo l’aggiornamento, consultare la pagina 16.

• Se non è possibile effettuare l’aggiornamento, controllare se l’unità USB è difettosa.

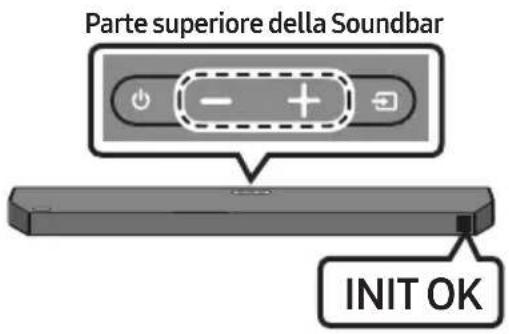

• Gli utenti Mac OS dovrebbero utilizzare MS-DOS (FAT) come formato USB.ITA - 37 Ripristino INITOK PartesuperioredellaSoundbar Con la soundbar attivata, premere il pulsante (Volume) sul corpo in contemporanea per almeno 5 secondi. “INITOK” viene visualizzato sul display e la Soundbar viene azzerata. ATTENZIONE

• Tutte le impostazioni della Soundbar verranno ripristinate. Assicurarsi di eseguire questa procedura soltanto se è necessario il ripristino.ITA - 38 LaSoundbarnonsiaccende. ; Assicurarsi che il cavo di alimentazione della Soundbar sia inserita correttamente nella presa. LaSoundbarfunzionainmodononregolare. ; Disinserire e reinserire il cavo di alimentazione. ; Scollegare il cavo di alimentazione dal dispositivo esterno, ricollegarlo e riprovare. ; In assenza di segnale, la Soundbar si spegne automaticamente dopo un certo periodo di tempo. Accendere la Soundbar. (Andare a pagina 7.) Seiltelecomandononfunziona. ; Puntare il telecomando direttamente sulla Soundbar. ; Sostituire le batterie. LaSoundbarnonemettesuoni. ; Il volume della Soundbar è troppo basso o azzerato. Regolare il volume. ; Quando è connesso un dispositivo esterno (STB, dispositivo Bluetooth, dispositivo mobile e così via), regolare il volume del dispositivo esterno. ; Per l’uscita audio della TV, selezionare Soundbar. (TV Samsung: Pagina iniziale ( )

• Menu → Impostazioni ( ) → Tutte le impostazioni ( )→ Suono → Uscita audio → Seleziona Soundbar) ; Il collegamento del cavo alla Soundbar potrebbe essere lento. Rimuovere il cavo e ricollegarlo. ; Rimuovere completamente il cavo di alimentazione, ricollegarlo e accendere il prodotto. ; Inizializzare il prodotto e riprovare. (Andare a pagina 37.) Ilsubwoofernonemettesuoni. ; Assicurarsi che l’indicatore LED nella parte posteriore del subwoofer emetta una luce blu. Ricollegare la Soundbar e il subwoofer se l’indicatore lampeggia in blu o in rosso. (Andare a pagina 16.) ; Potrebbe vericarsi un problema se è presente un ostacolo tra la Soundbar e il subwoofer. Spostare i dispositivi in un’area libera da ostacoli. ; Altri dispositivi che inviano segnali in radiofrequenza nelle vicinanze potrebbero interrompere il collegamento. Tenere lontano il diffusore da questi dispositivi. ; Rimuovere e ricollegare la spina di alimentazione. Nelcasoincuivisianoeffettijitter,ritardiorumori dalsubwoofer. ; Nel caso in cui vi siano oggetti tra la Soundbar e l’altoparlante subwoofer, questo potrebbe causare un problema. Riposizionare questi ultimi in un posto senza questo tipo di oggetto. ; Possono vericarsi effetti jitter o ritardi quando il subwoofer è lontano dalla Soundbar. Posizionarlo accanto alla Soundbar. ; Potrebbero vericarsi effetti jitter o ritardi quando la Soundbar è posizionata accanto a uno strumento o a un dispositivo elettrico che possono causare interferenze radio. Posizionare la Soundbar lontano da questi dispositivi che possono causare interferenze radio. (Ad es.: router wireless) ; Modicare lo stato di connessione della rete TV da wireless a cablato. 12 RISOLUZIONEDEIPROBLEMI Prima di contattare l’assistenza, controllare quanto segue.ITA - 39 Ilvolumedelsubwooferètroppobasso. ; Il volume originale del contenuto riprodotto potrebbe essere basso. Provare a regolare il livello del subwoofer. (Andare a pagina 12.) ; Avvicinare a sé il diffusore del subwoofer. SeilTVnonècollegatotramiteHDMITOTV (eARC/ARC). ; Assicurarsi che il cavo HDMI sia inserito correttamente nel terminale eARC. (Andare a pagina 19.) ; La connessione potrebbe essere impedita da un dispositivo esterno connesso (set-top box, console per videogame e così via). Connettere direttamente la Soundbar. ; HDMI-CEC potrebbe non essere attivo sulla TV. Attivare CEC sul menu della TV. (TV Samsung: Pagina iniziale ( ) → Menu → Impostazioni ( ) → Tutte le impostazioni ( )

• Connessione → Gestione dispositivi esterni

• Anynet+ (HDMI-CEC) ACCESO) ; Per connettersi con eARC, la funzione eARC nel menu TV deve essere impostata su On. (TV Samsung: Pagina iniziale ( ) → Menu → Impostazioni ( ) → Tutte le impostazioni ( )

• Suono → Impostazioni avanzate → Modalità HDMI-eARC (Auto)) Nessunaudioiningressoquandocisicollega allaTVinmodalitàHDMITOTV(eARC/ARC). ; Il dispositivo non è in grado di riprodurre il segnale di ingresso. Impostare l’uscita audio della TV su PCM o AUTO. (TV Samsung: Pagina iniziale ( ) → Menu

• Impostazioni ( ) → Tutte le impostazioni ( ) → Suono → Impostazioni avanzate → Formato audio dell’uscita digitale) LaSoundbarnonsiconnettetramite Bluetooth. ; Quando si connette un nuovo dispositivo, passare a “BTPAIRING” per la connessione. (Premere il tasto PAIR sul telecomando o il tasto (Sorgente) sul corpo per almeno 5secondi.) ; la Soundbar è collegata a un altro dispositivo, scollegarlo prima di cambiare dispositivo. ; Riconnetterlo dopo aver rimosso l’elenco dei diffusori Bluetooth sul dispositivo da connettere. (TV Samsung: Pagina iniziale ( ) → Menu → Impostazioni ( ) → Tutte le impostazioni ( ) → Suono → Uscita audio → Elenco altoparlanti Bluetooth) ; Il collegamento automatico della TV potrebbe essere disabilitato. Con la Soundbar in “BTREADY”, tenere premuto il tasto Sinistra sul telecomando della Soundbar per 5 secondi per selezionare ON-TV CONNECT. Se viene visualizzato il messaggio OFF-TV CONNECT, tenere premuto il tasto Sinistra per 5 secondi per cambiare selezione. ; Rimuovere e ricollegare la spina di alimentazione, quindi riprovare. ; Inizializzare il prodotto e riprovare. (Andare a pagina 37.)ITA - 40 Ilsuonosiinterrompeseconnessotramite Bluetooth. ; Alcuni dispositivi possono causare interferenze radio se posizionati troppo vicino alla Soundbar, es. microonde, router wireless, ecc. ; Se il dispositivo connesso tramite Bluetooth si sposta troppo lontano dalla Soundbar, potrebbe causare l’interruzione dell’audio. Avvicinare il dispositivo alla Soundbar. ; Se una parte del corpo entra in contatto con il trasmettitore Bluetooth o il prodotto è installato su mobili di metallo, il suono potrebbe interrompersi. Vericare l’ambiente di installazione e le condizioni di utilizzo. LaconnessionemultiplaBluetoothnon funziona. ; Quando il TV è connesso alla soundbar, la connessione multipla Bluetooth potrebbe non funzionare. Scollegare la Soundbar dal TV e riprovare. ; Vericare se l’impostazione della connessione multipla Bluetooth è attivata. (Fare riferimento alla sezione La Soundbar non si connette tramite Bluetooth.) ; Scollegare il dispositivo attualmente in corso di riproduzione, associare al dispositivo che si desidera collegare e ricollegare il dispositivo precedente. ; Se il suono non viene emesso neanche con una connessione adeguata, fare riferimento alla sezione Il suono si interrompe se connesso tramite Bluetooth.. LaSoundbarnonsiaccendeautomaticamente conilTV. ; Quando si spegne la Soundbar mentre si guarda la TV, la sincronizzazione della potenza con la TV è disattivata. Spegnere la TV. 13 LICENZA Dolby, Dolby Atmos, and the double-D symbol are registered trademarks of Dolby Laboratories Licensing Corporation. Manufactured under license from Dolby Laboratories. Condential unpublished works. Copyright © 2012-2021 Dolby Laboratories. All rights reserved. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS, Inc. or DTS Licensing Limited. DTS, Digital Surround, Virtual:X, and the DTS logo are registered trademarks or trademarks of DTS, Inc. in the United States and other countries. © 2021 DTS, Inc. ALL RIGHTS RESERVED. The terms HDMI, HDMI High-Denition Multimedia Interface, HDMI Trade dress and the HDMI Logos are trademarks or registered trademarks of HDMI Licensing Administrator, Inc. The Bluetooth® word mark and logos are registered trademarks owned by Bluetooth SIG, Inc. and any use of such marks by Samsung Electronics Co., Ltd. is under license. Other trademarks and trade names are those of their respective owners.ITA - 41 [ENERGY STAR] ENERGYSTARqualiedmodelonly – Your Samsung product is ENERGY STAR qualied in its factory default setting. Change to certain features, settings and functionality in this product can change the power consumption, possibly beyond the limits required for ENERGY STAR qualication. – Environmental Protection Agency and Department of Energy. ENERGY STAR is a joint program of the Government agencies, designed to promote energy efcient products and practices. Refer to www.energystar.gov for more information of the ENERGY STAR Program. ENERGYSTARqualiedmodelonly (ApplicabletoThinClientmodelsonly) As an ENERGY STAR® Partner, SAMSUNG has determined that this product meets the ENERGY STAR® guidelines for energy efciency. – The ENERGY STAR Program has been to reduced greenhouse gas emissions and save energy through voluntary labeling. – Power management setting of this product have been enabled by default, and have various timing setting from 1 minutes to 5 hours. – The product can wake with a button press on the chassis from sleep mode. ENERGYSTARqualiedmodelonly(Theother models) – As an ENERGY STAR Partner, Samsung has determined that this product or product models meets the ENERGY STAR guideline for energy efciency. 14 AVVISO DI LICENZA OPEN SOURCE Per inviare richieste di informazioni e domande sulle risorse open source, contattare Samsung Open Source (http://opensource.samsung.com). 15 NOTA IMPORTANTE SUL SERVIZIO

• Le gure e le illustrazioni del presente manuale utente sono fornite soltanto come riferimento. Possono differire rispetto all’aspetto effettivo del prodotto.

• È possibile che vengano addebitate delle spese amministrative nei seguenti casi: (a) l’uscita del tecnico in seguito a una chiamata non rileva difetti nel prodotto (ad es. nel caso l’utente abbia omesso di leggere questo manuale utente). (b) utente ha portato l’unità presso un centro di riparazione che non rileva difetti nel prodotto (ad es. nel caso l’utente abbia omesso di leggere questo manuale utente).

• L’importo di tali spese amministrative verrà comunicato all’utente prima di eseguire una visita a domicilio o un eventuale intervento di manutenzione.ITA - 42

Peso 3,5 kg Dimensioni (L x A x P) 1030,0 x 57,0 x 105,0 mm Temperatura di esercizio +5°C e +35°C Umidità di esercizio 10 % e 75 % AMPLIFICA TORE Potenza di uscita nominale 180W (30W x 6) Formati di riproduzione supportati Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS / DTS Digital Surround / LPCM 8ch Nome del subwoofer PS-WC67B Peso 5,5 kg Dimensioni (L x A x P) 184,0 x 343,0 x 295,0 mm AMPLIFICA TORE Potenza di uscita nominale 160W Consumo energetico complessivo in standby (W) 2,0W Bluetooth Metodo di disattivazione porta Tenere premuto il tasto SOUND MODE per più di 5 secondi per disattivare la funzione Bluetooth Power. NOTE

• Samsung Electronics Co., Ltd si riserva il diritto di modicare le speciche senza preavviso.

• Peso e dimensioni sono approssimativi.

• Con la presente, Samsung dichiara che questa apparecchiatura radio è conforme alla Direttiva 2014/53/UE e ai relativi requisiti di legge del Regno Unito. Il testo completo della dichiarazione di conformità è disponibile al seguente indirizzo: http://www.samsung.com accedere alla pagina Supporto e immettere il nome del modello. L’uso di questa apparecchiatura è consentito in tutti i Paesi dell’UE e nel Regno Unito.ITA - 43

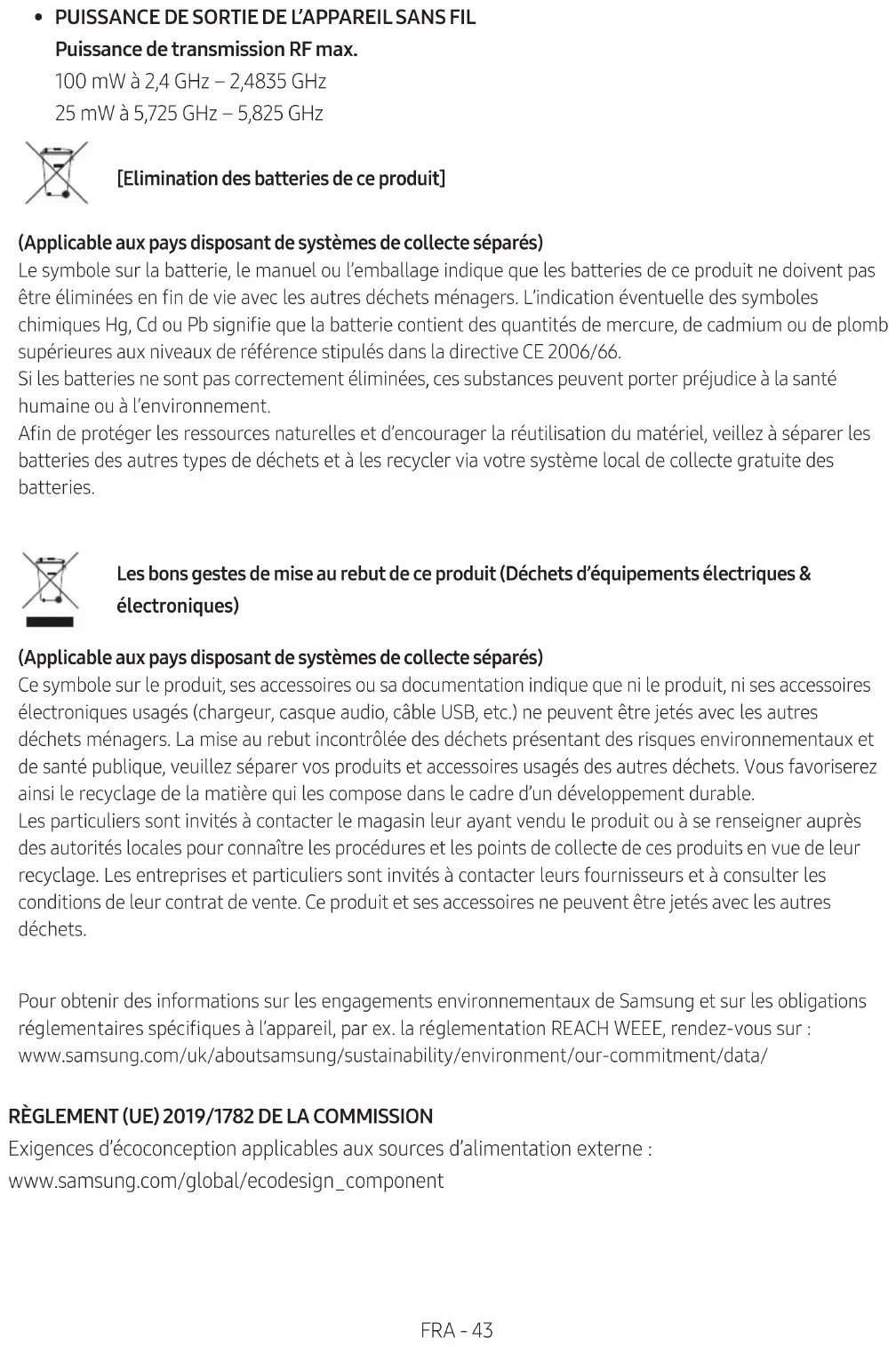

• POTENZA IN USCITA DEL DISPOSITIVO WIRELESS Potenzamax.trasmettitoreRF 100 mW a 2,4 GHz – 2,4835 GHz 25 mW a 5,725 GHz – 5,825 GHz [Correttosmaltimentodellebatteriedelprodotto] (ApplicabileneiPaesiconsistemidiraccoltadifferenziata) Il simbolo riportato sulla batteria o sulla sua documentazione o confezione indica che le batterie di questo prodotto non devono essere smaltite con altri riuti al termine del ciclo di vita. Dove rafgurati, i simboli chimici Hg, Cd o Pb indicano che la batteria contiene mercurio, cadmio o piombo in quantità superiori ai livelli di riferimento della direttiva CE 2006/66. Se le batterie non vengono smaltite correttamente, queste sostanze possono causare danni alla salute umana o all’ambiente. Per proteggere le risorse naturali e favorire il riutilizzo dei materiali, separare le batterie dagli altri tipi di riuti e utilizzare il sistema di conferimento gratuito previsto nella propria area di residenza. Correttosmaltimentodelprodotto (riutielettriciedelettronici) (ApplicabileneiPaesiconsistemidiraccoltadifferenziata) Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cufa e cavo USB) non devono essere smaltiti con altri riuti al termine del ciclo di vita. Per evitare eventuali danni all’ambiente o alla salute causati dallo smaltimento dei riuti non corretto, si invita l’utente a separare il prodotto e i suddetti accessori da altri tipi di riuti, conferendoli ai soggetti autorizzati secondo le normative locali. Gli utenti domestici, in alternativa alla gestione autonoma di cui sopra, potranno consegnare l’apparecchiatura che si desidera smaltire al rivenditore, al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con supercie di vendita di almeno 400 m2 è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e vericare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri riuti commerciali. Per informazioni sugli impegni ambientali assunti da Samsung e gli obblighi normativi specici del prodotto, ad es. REACH, WEEE, batterie, visitare la pagina http://www.samsung.com/it/aboutsamsung/sustainability/environment/our-commitment/data/

REGOLAMENTO(UE)2019/1782DELLACOMMISSIONE

Speciche per la progettazione ecocompatibile degli alimentatori esterni : www.samsung.com/global/ecodesign_componentSPA - 2

3.1 canale 5.1 canale

5.1 canale 3.1 canale 5.1 canale

3.1 canale 5.1 canale

5.1 canale 3.1 canale 5.1 canale

3.1 canale 5.1 canale

5.1 canale 3.1 canale 5.1 canale

3.1 canale 5.1 canale

5.1 canale 3.1 canale 5.1 canale

2.1 canale 2.1 canale

5.1 canale 3.1 canale 5.1 canale
