INSTRUKCJA OBSŁUGI HW-Q64C SAMSUNG

OSTRZEŻENIA DOTYCZĄCE

WYKWALIFIKOWANEMU PERSONELOWI SERWISU. Poniższa tabela zawiera objaśnienia symboli, które mogą znajdować się na urządzeniu rmy Samsung. PRZESTROGA RYZYKO PORAŻENIA PRĄDEM ELEKTRYCZNYM. NIE OTWIERAĆTen symbol oznacza wysokie napięcie w środku urządzenia. Dotykanie jakichkolwiek wewnętrznych części produktu jest niebezpieczne.Ten symbol oznacza, że do urządzenia dołączono dokumentację zawierającą ważne informacje na temat jego obsługi i konserwacji.Produkt klasy II: Ten symbol oznacza, że nie jest konieczne połączenie obudowy urządzenia z przewodem ochronnym (uziemiającym). Jeśli tego symbolu nie ma na urządzeniu z przewodem zasilającym, urządzenie MUSI mieć niezawodne uziemienie. Napięcie prądu przemiennego: Ten symbol oznacza, że napięciem znamionowym jest napięcie prądu przemiennego.Napięcie prądu stałego: Ten symbol oznacza, że napięciem znamionowym jest napięcie prądu stałego.Przestroga, należy zapoznać się z instrukcją obsługi: Ten symbol oznacza zalecenie zapoznania się z odpowiednim dokumentem w celu uzyskania przez użytkownika dalszych informacji związanych z bezpieczeństwem. OSTRZEŻENIE

• Aby zmniejszyć ryzyko wystąpienia pożaru lub porażenia elektrycznego, nie wystawiaj niniejszego urządzenia na działanie deszczu i wilgoci. PRZESTROGA

• Niniejsze urządzenie powinno zawsze być podłączone do gniazda prądu zmiennego z uziemieniem.

• Aby odłączyć urządzenie od źródła zasilania, należy chwytać za wtyczkę.

• Nie należy wystawiać tego urządzenia na kapiącą wodę lub chlapanie. Na urządzeniu nie wolno także stawiać żadnych przedmiotów wypełnionych płynami, takich jak wazon.

• Aby całkowicie wyłączyć urządzenie, należy wyciągnąć wtyczkę z gniazda sieciowego. Należy także zapewnić łatwy dostęp do wtyczki w dowolnej chwili.POL - 3

1. Upewnij się, że domowa sieć zasilająca

prądem przemiennym spełnia wymagania z zakresu zasilania umieszczone na naklejce identykacyjnej na spodzie produktu. Urządzenie należy umieścić w pozycji poziomej na odpowiedniej podstawie (meblu) zachowując wystarczająco dużo miejsca na dopływ powietrza 7–10 cm. Należy upewnić się, że otwory wentylacyjne nie są zasłonięte. Urządzenia nie należy kłaść na wzmacniaczach lub innych urządzeniach, które mogą nagrzewać się w czasie pracy. Urządzenie zostało zaprojektowane jako urządzenie ciągłego użytku. Aby całkowicie wyłączyć urządzenie, odłącz wtyczkę zasilania z gniazdka. Odłącz urządzenie, jeżeli nie ma być używane przez dłuższy czas.

2. Podczas burzy z piorunami należy odłączyć

główną wtyczkę prądu przemiennego z gniazda. Napięcie gwałtownie wzrasta pod wpływem wyładowań atmosferycznych, co może uszkodzić jednostkę.

3. Jednostki nie należy wystawiać

bezpośrednio na promienie słońca lub inne źródła ciepła. Mogłoby to doprowadzić do przegrzania i uszkodzenia urządzenia.

4. Produkt należy chronić przed wilgocią (np.

wazony) i nadmiernym ciepłem (np. z kominka) lub urządzeniami wytwarzającymi silne pole elektromagnetyczne. Jeśli urządzenie nie działa prawidłowo, należy odłączyć kabel zasilania ze źródła prądu zmiennego. Produkt nie jest przeznaczony do użytku przemysłowego. Należy go używać jedynie w celu prywatnym. Jeśli produkt lub płyta były przechowywane w niskich temperaturach, może wystąpić kondensacja pary wodnej. W przypadku przewożenia odtwarzacza zimą należy odczekać około 2 godzin przed jego użyciem, aż temperatura jednostki osiągnie wartość pokojową.

5. Baterie użyte w tym produkcie zawierają

substancje chemiczne szkodliwe dla środowiska. Nie należy wyrzucać baterii razem z innymi odpadkami gospodarstwa domowego. Nie należy wrzucać baterii do ognia. Nie należy dopuszczać do zwarcia ani do przegrzania baterii, ani nie należy ich rozmontowywać. PRZESTROGA : W przypadku nieprawidłowego włożenia baterii istnieje niebezpieczeństwo wybuchu. Nowe baterie powinny być tego samego typu.POL - 4

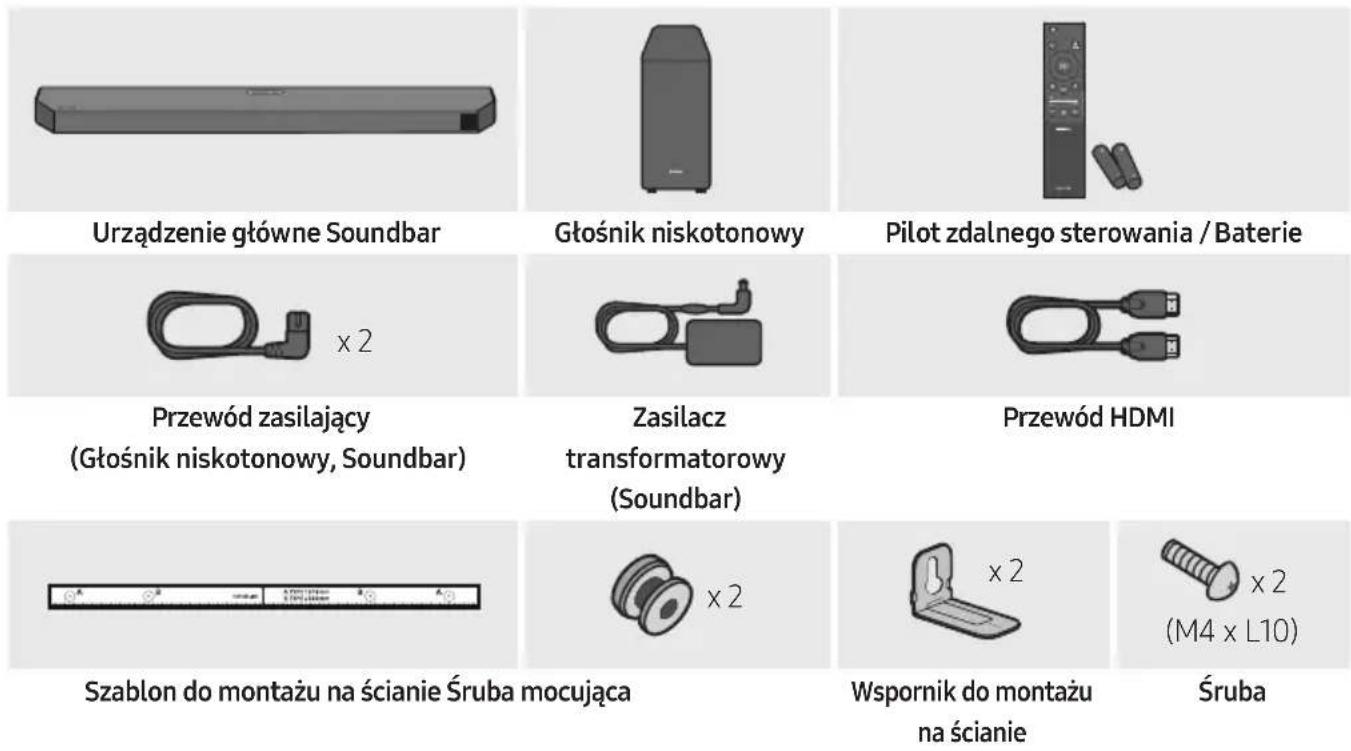

01 Sprawdzanie Komponentów 6 02 Opis Produktu 7 Panel przedni / panel górny listwy Soundbar ------------------------- 7 Panel dolny listwy Soundbar ------------------------- 8 03 Korzystanie z Pilota 9 Wkładanie baterii przed użyciem pilota (2 baterie typu AAA) ------------------------- 9 Obsługa pilota zdalnego sterowania

Używanie ukrytych przycisków (z więcej niż jedną funkcją)

Dane wyjściowe dla różnych trybów efektów dźwiękowych

Regulacja głośności listwy Soundbar za pomocą pilota telewizora ------------------------- 14 04 Podłączanie Listwy Soundbar 15 Podłączanie zasilania elektrycznego

Podłączanie zestawu tylnych głośników bezprzewodowych Samsung do listwy Soundbar

05 Łączenie zTV 19 Metoda 1. Łączenie przez HDMI

Metoda 2. Podłączanie do telewizora za pomocą przewodu optycznego

Metoda 3. Połączenie przez Bluetooth

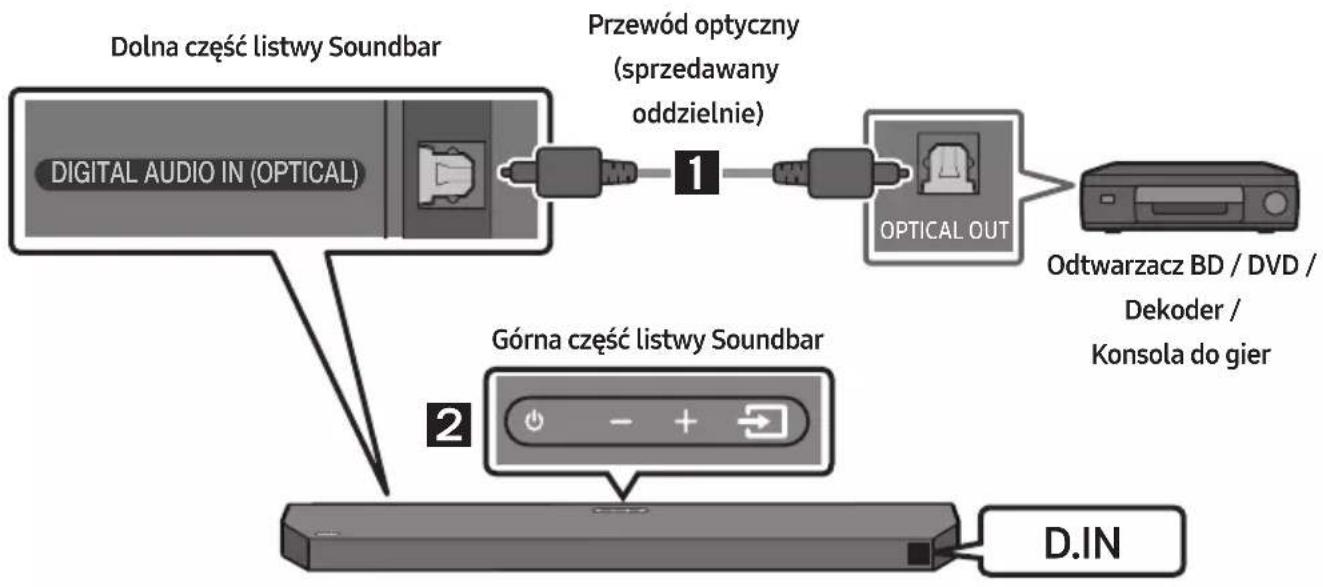

06 Podłączanie do Urządzenia Zewnętrznego 25 Metoda 1. Podłączanie urządzenia zewnętrznego za pomocą przewodu HDMI (możliwość dekodowania i odtwarzania dźwięku w formacie Dolby Atmos®)

Metoda 2. Podłączanie do telewizora za pomocą przewodu optycznego

26POL - 5 07 Podłączanie pamięci USB 27 08 Podłączanie do Urządzenia Przenośnego 28 Połączenie przez Bluetooth

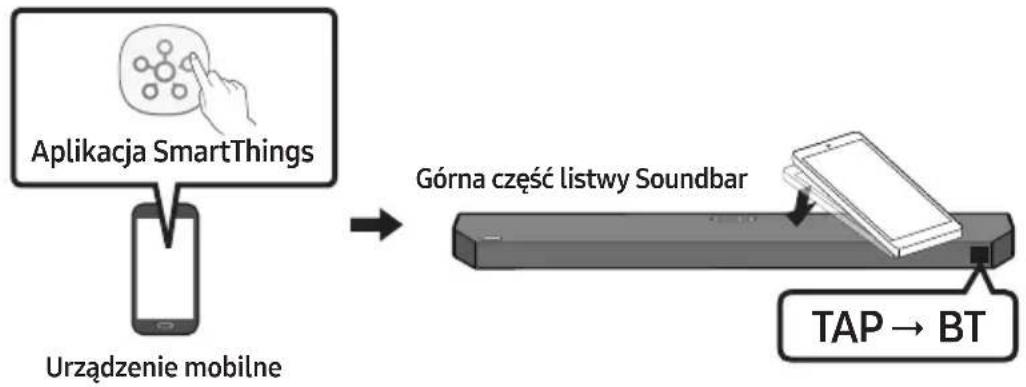

Korzystanie z funkcji Tap Sound

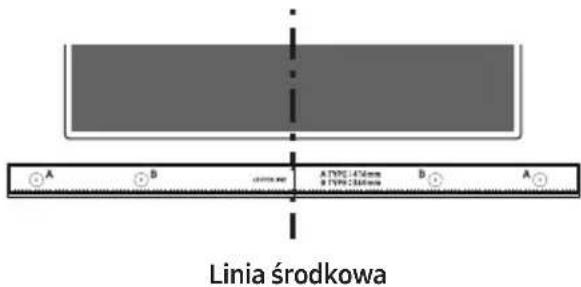

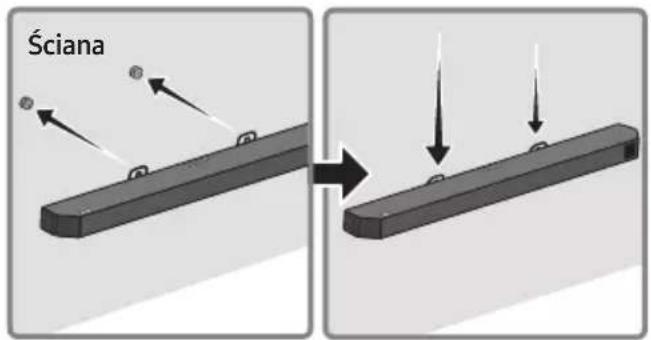

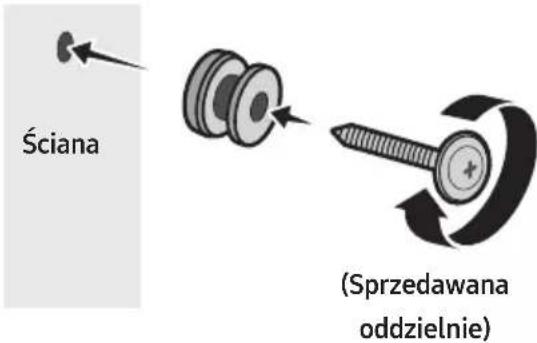

09 Montowanie Wspornika Ściennego 33 Środki ostrożności przy instalacji

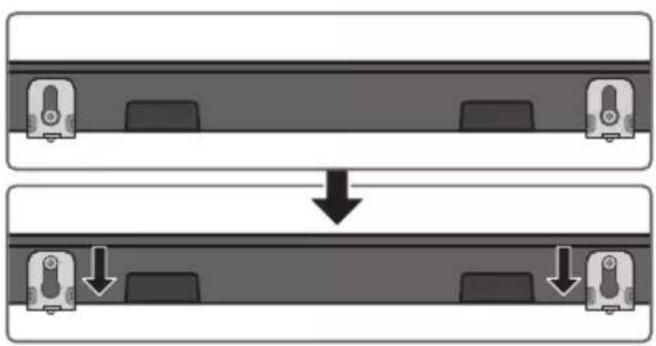

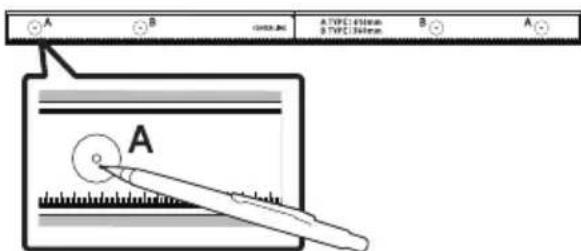

Komponenty montażowe

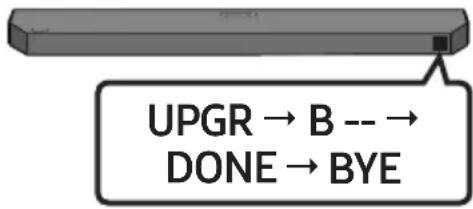

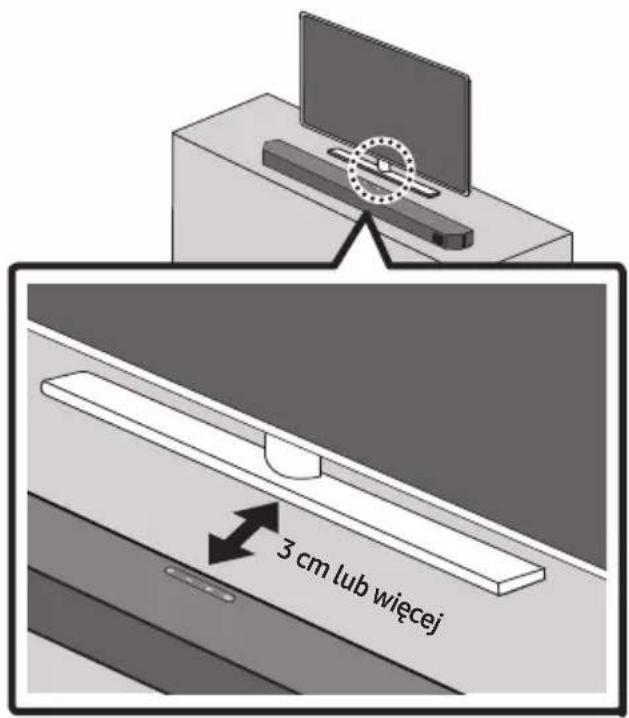

10 Instalacja listwy soundbar przed Telewizorem 35 11 Aktualizacja Oprogramowania 36 Aktualizacja za pośrednictwem pamięci USB

12 Rozwiązywanie problemów 38 13 Licencji 40 14 Informacja o Licencji Open Source 41

Ważne Informacje Dotyczące Obsługi Serwisowej

16 Dane Techniczne i Uwagi 42 Dane techniczne

SOUND MODE WOOFER TONE CONTROL CH LEVEL Urządzenie główne Soundbar Głośnik niskotonowy Pilot zdalnego sterowania / Baterie x 2 Przewód zasilający (Głośnik niskotonowy, Soundbar) Zasilacz transformatorowy (Soundbar) Przewód HDMI x 2 x 2 (M4 x L10) x 2 Szablon do montażu na ścianie Śruba mocująca Wspornik do montażu na ścianie Śruba

• Więcej informacji na temat obsługiwanych źródeł zasilania i zużycia prądu znajduje się na etykiecie umieszczonej na urządzeniu. (Etykieta : Dolna część urządzenia głównego Soundbar)

• W celu zakupu dodatkowych komponentów lub przewodów należy skontaktować się z Centrum Serwisowym rmy Samsung lub Działem Obsługi Klienta rmy Samsung.

• Więcej informacji na temat montażu naściennego znajdziesz na stronie 33.

• Konstrukcja i dane techniczne mogą ulec zmianie bez powiadomienia.

• Wygląd akcesoriów może się nieznacznie różnić od powyższych ilustracji.POL - 7 02 OPIS PRODUKTU Panel przedni / panel górny listwy Soundbar Panel górny

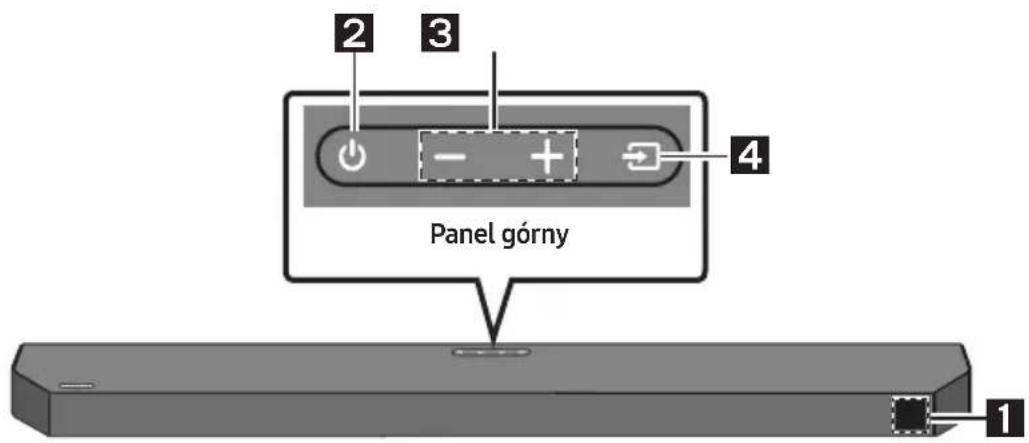

Wyświetlacz Wyświetla stan produktu oraz bieżący tryb.

Przycisk (Zasilanie) Włączanie i wyłączanie zasilania.

• Funkcja Auto Power Down Urządzenie wyłącza się automatycznie w następujących sytuacjach. – Tryb D.IN / HDMI / BT / USB: Jeżeli przez 18 minut nie zostanie odebrany żaden sygnał audio.

Przycisk (Głośność) Regulacja głośności.

• Poziom głośności jest wyświetlany na przednim wyświetlaczu listwy Soundbar podczas regulacji głośności.

Przycisk (Źródło) Wybór trybu źródła wejścia. Tryb wejścia Wyświetlacz Optycznego D.IN eARC/ARC (HDMI OUT)

• D.IN TV eARC (Automatyczna konwersja) D.IN TV ARC (Automatyczna konwersja) HDMI HDMI Tryb BLUETOOTH BT Tryb USB USB

• Aby uruchomić tryb „BT PAIRING”, zmień źródło na tryb „BT”, a następnie naciśnij i przytrzymaj przycisk (Źródło) przez ponad 5 sekund.

• Tryb „*” jest obsługiwany, gdy funkcja eARC jest włączona wustawieniach telewizora.

• Przy podłączaniu przewodu prądu zmiennego przycisk zasilania zadziała w ciągu od 4 do 6 sekund.POL - 8

• Po włączeniu zasilania tego urządzenia nastąpi 4-5 sekundowe opóźnienie przed odtworzeniem dźwięku.

• Jeśli dźwięk jest emitowany zarówno ztelewizora, jak izlistwy Soundbar, przejdź do menu Ustawienia dźwięku telewizora izmień opcję głośnika telewizora na Zewnętrzne. Panel dolny listwy Soundbar HDMIHDMI TO TV(eARC/ARC) DIGITAL AUDIO IN (OPTICAL) USB (5V 0.5A) DC 24V HDMI HDMI TO TV(eARC/ARC)DIGITAL AUDIO IN (OPTICAL)USB (5V 0.5A)DC 24V HDMI HDMI TO TV(eARC/ARC)DIGITAL AUDIO IN (OPTICAL)

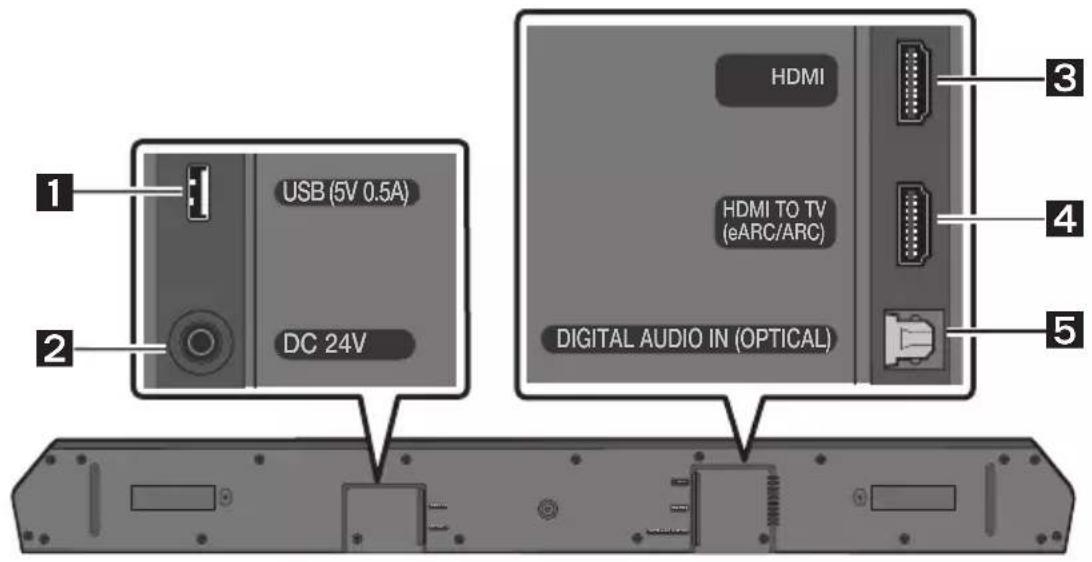

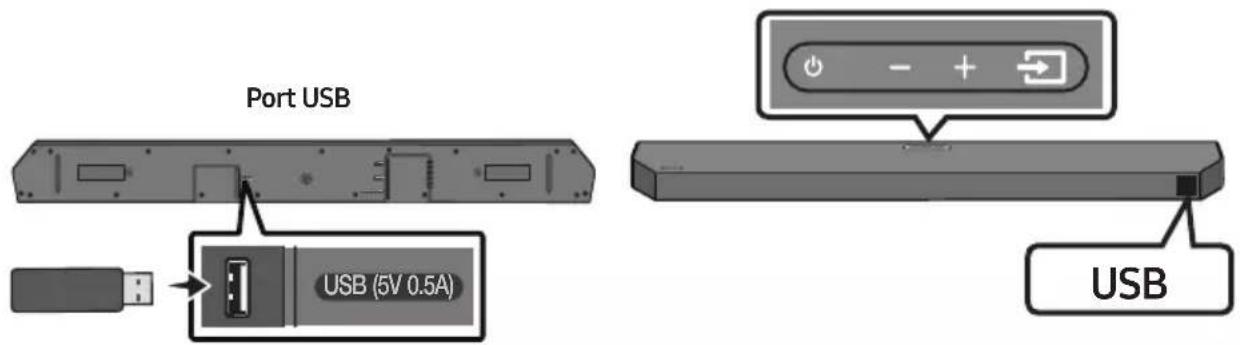

USB (5V 0.5A) Podłącz tutaj dysk USB, aby za pomocą głośnika Soundbar odtwarzać pliki muzyczne zapisane na dysku USB. (Więcej informacji na stronie 27)

DC 24V (Wejście na zasilacz) Służy do podłączenia zasilacza transformatorowego. (Więcej informacji na stronie 15)

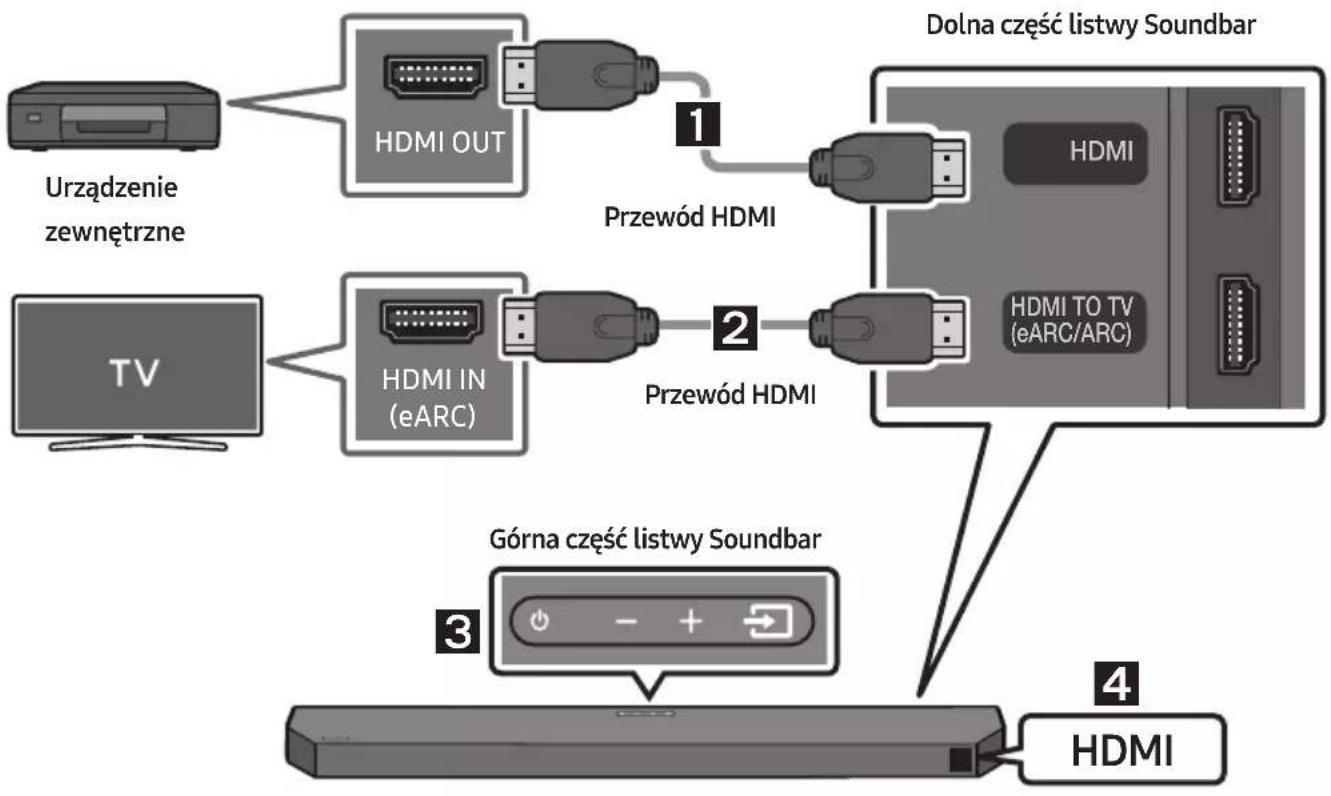

HDMI Służy do jednoczesnego odbierania sygnałów audio i wideo za pomocą przewodu HDMI. Podłącz do wejścia HDMI urządzenia zewnętrznego. (Więcej informacji na stronie 25)

HDMI TO TV (eARC/ARC) Służy do podłączenia do gniazda HDMI IN (eARC) w telewizorze. (Więcej informacji na stronie 19)

DIGITAL AUDIO IN (OPTICAL) Służy do podłączenia urządzenia zewnętrznego do cyfrowego wejścia audio (optycznego). (Więcej informacji na stronie 26)

• Podczas odłączania przewodu zasilacza od gniazda ściennego należy trzymać go za wtyczkę. Nie ciągnij za przewód.

• Nie podłączaj tego urządzenia lub innych podzespołów do gniazda prądu zmiennego, dopóki nie zostaną nawiązane połączenia pomiędzy wszystkimi podzespołami.POL - 9

03 KORZYSTANIE Z PILOTA

Wkładanie baterii przed użyciem pilota (2 baterie typu AAA) Zsunąć tylną pokrywę w kierunku wskazanym przez strzałkę do momentu jej całkowitego zdjęcia. Włóż 2 baterie typu AAA (1,5 V), prawidłowo orientując ich bieguny. Wsunąć z powrotem tylną pokrywę. Obsługa pilota zdalnego sterowania SOUND MODE WOOFERTONE CONTROL CH LEVEL

SOUNDMODEWOOFERTONE CONTROL CH LEVEL Zasilanie Włącza i wyłącza system Soundbar.

SOUNDMODEWOOFERTONE CONTROL CH LEVEL Źródło Naciśnij, aby wybrać źródło podłączone do systemu Soundbar.

SOUNDMODEWOOFERTONE CONTROL CH LEVEL Wycisz Naciśnij przycisk (Wycisz), aby włączyć wyciszenie. Naciśnij go ponownie, aby wyłączyć wyciszenie.

SOUNDMODEWOOFERTONE CONTROL CH LEVEL Głośność CH LEVEL TONE CONTROL WOOFERSOUND MODE CH LEVELTONE CONTROL WOOFERSOUND MODE CH LEVEL TONE CONTROL WOOFER SOUND MODE CH LEVEL TONE CONTROL WOOFER SOUND MODE Naciśnij przycisk w górę lub w dół, aby wyregulować głośność.

• Wycisz Naciśnij przycisk Głośność, aby wyciszyć dźwięk. Naciśnij go ponownie, aby przywrócić dźwięk.POL - 10

SOUND MODE WOOFER TONE CONTROL CH LEVEL CH LEVEL Naciskając przycisk, można wyregulować głośność każdego zgłośników.

• Naciśnij przycisk, aby ustawić opcję CENTER LEVEL iwyregulować poziom głośności między -6 a +6 za pomocą przycisków Góra/Dół.

• Ustawienie REAR LEVEL jest obsługiwane, jeśli tylne głośniki (sprzedawane oddzielnie) są podłączone. Poziom głośności REAR LEVEL można wyregulować między -6 a +6 za pomocą przycisków Góra/Dół.

SOUND MODE WOOFER TONE CONTROL CH LEVEL Kontrola dźwięku Naciskając przycisk, możesz ustawić funkcję audio. Żądane ustawienia można dostosować przy użyciu przycisków Góra/Dół. VOICE ENHANCE ON/OFF NIGHT MODE ON/OFF SYNC VIRTUAL ON/OFF

– VOICE ENHANCE ON/OFF

Ten tryb ułatwia zrozumienie dialogów wlmach iwtelewizji.

Ten tryb jest zoptymalizowany pod kątem oglądania wnocy. Ustawienia są dostosowane tak, aby głośność była niska, ale dialogi pozostawały wyraźne. – SYNC Jeśli obraz w telewizorze nie jest zsynchronizowany z dźwiękiem emitowanym przez listwę Soundbar, nacisnąć przycisk (Kontrola dźwięku) i wybrać opcję SYNC, a następnie ustawić opóźnienie dźwięku w zakresie 0 do 300 milisekund za pomocą przycisków Góra/Dół. (Funkcja niedostępna w trybie „USB” lub „BT”).

Funkcję Dolby Virtual można przełączać między ustawieniami ON/OFF.

• Opcje dźwięku VOICE ENHANCE, NIGHT MODE iVIRTUAL można przełączać między ustawieniami ON/OFF za pomocą przycisków Góra/Dół. (Opcja VIRTUAL nie jest dostępna wtrybach „USB” i„BT”).

• Nacisnąć i przytrzymać przycisk (Kontrola dźwięku) przez około 5 sekund, aby ustawić dźwięk dla każdego pasma częstotliwości. Opcje do wyboru: 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz i 10 kHz Lewo/Prawo przycisk, a dla każdej z nich można wybrać ustawienie od -6 do +6 Góra/Dół przycisk. (Należy upewnić się, że tryb dźwięku jest ustawiony na „STANDARD”.)

SOUND MODE WOOFER TONE CONTROL CH LEVEL Bluetooth PAIR Ustaw Soundbar wtrybie parowania Bluetooth. Naciśnij przycisk PAIR ipoczekaj na wyświetlenie ekranu „BT PAIRING”, aby nawiązać połączenie znowym urządzeniem Bluetooth.

Odtwarzanie / Pauza VOL WOOFER SOUNDMODEPAIR Odtwarzanie muzyki można również rozpocząć lub zatrzymać poprzez naciśnięcie przycisku.POL - 11

VOL WOOFER SOUNDMODEPAIR Góra/Dół/ Lewo/Prawo Naciśnij wskazane obszary, aby wybrać opcje Góra/Dół/Lewo/ Prawo. Naciśnij obszary Góra/Dół/Lewo/Prawo na przycisku, aby wybrać lub ustawić funkcje.

• Powtarzanie Aby użyć funkcji powtarzania w trybie „USB”, naciśnij przycisk Góra.

• Zmiana utworu Naciśnij przycisk Prawo, aby wybrać następny plik muzyczny. Naciśnij przycisk Lewo, aby wybrać poprzedni plik muzyczny.

• ID SET Naciśnij i przytrzymaj przycisk Góra przez 5 sekund, aby zakończyć ustawianie identykatora za pomocą przycisku ID SET (podczas podłączania bezprzewodowego subwoofera lub bezprzewodowych głośników tylnych).

SOUND MODE WOOFER TONE CONTROL CH LEVEL Informacje Naciśnij przycisk, aby wyświetlić informacje o aktywnej funkcji lub dostępnym kodeku.

SOUND MODE WOOFER TONE CONTROL CH LEVEL SOUND MODE Naciskając przycisk, można wybrać żądany tryb dźwięku. SURROUND SOUND GAME ADAPTIVE SOUND DTS VIRTUAL:X STANDARD – SURROUND SOUND Zapewnia szersze pole akustyczne niż ustawienia standardowe. – GAME Zapewnia stereoskopowy dźwięk, który zapewnia lepsze wrażenia podczas gry. – ADAPTIVE SOUND Analizuje zawartość w czasie rzeczywistym i automatycznie zapewnia optymalne pole akustyczne w oparciu o cechy sygnału.

Potęgujący wrażenia dźwięk 3D z każdej zawartości. – STANDARD Oryginalny dźwięk.

• DRC (Dynamic Range Control) Umożliwia dynamiczne sterowanie brzmieniem dźwięku w standardzie Dolby Digital. Aby włączyć lub wyłączyć funkcję DRC (dynamiczne sterowanie brzmieniem), naciśnij i przytrzymaj przycisk SOUND MODE przez ponad 5 sekund, gdy głośnik Soundbar jest wyłączony. Gdy włączona jest funkcja DRC, redukowane są głośne dźwięki (dźwięk może być zniekształcony).

SOUND MODE WOOFER TONE CONTROL CH LEVEL POZIOM WOOFER (BAS) CH LEVEL TONE CONTROL WOOFER SOUND MODE CH LEVEL TONE CONTROL WOOFER SOUND MODE CH LEVEL TONE CONTROL WOOFERSOUND MODE CH LEVEL TONE CONTROL WOOFERSOUND MODE Naciśnij przycisk w górę lub w dół, aby wyregulować poziom głośności głośnika niskotonowego (basowego) do wartości –12 lub od –6 do +6. Naciśnij przycisk, aby ustawić poziom głośności głośnika niskotonowego (basowego) na 0 (ustawienie domyślne).

SOUND MODE WOOFER TONE CONTROL CH LEVEL TONE CONTROL Naciskając przycisk, można wyregulować głośność wysokich iniskich tonów.

• Naciśnij przycisk, aby ustawić opcję TREBLE lub BASS iwyregulować poziom głośności między -6 a +6 za pomocą przycisków Góra/Dół. Gdy poziom niskich tonów zostanie zmieniony, poziom głośnika niskotonowego zostanie do niego odpowiednio dostosowany. Używanie ukrytych przycisków (z więcej niż jedną funkcją) Ukryty przycisk Strona z informacjami Przycisk na pilocie Funkcja WOOFER (Góra) Włączenie/wyłączenie funkcji Pilot do telewizora (tryb czuwania) Strona 14 Lewo Włączanie/wyłączanie automatycznego połączenia TV (Gotowość na BT) Strona 24 Góra ID SET Strona 11 (Kontrola dźwięku) EQ 7-pasmowy Strona 10 SOUND MODE DRC ON/OFF (tryb czuwania) Strona 11 Bluetooth Power Strona 11POL - 13 Dane wyjściowe dla różnych trybów efektów dźwiękowych Efekt Wejście Wyjście Tylko zsubwooferem Z subwooferem ibezprzewodowym zestawem tylnego głośnika SOUND MODE Surround VOL WOOFER SOUND MODE Bluetooth POWER SURROUND SOUND

• Zestaw głośników bezprzewodowych rmy Samsung można kupić oddzielnie. W tym celu należy skontaktować się ze sprzedawcą listwy Soundbar.

• Gdy źródłem wejściowym jest Dolby Atmos® konguracja z wyłącznie głośnikiem niskotonowym zapewnia dźwięk 3.1, natomiast konguracja z głośnikiem niskotonowym i zestawem bezprzewodowego głośnika tylnego zapewnia dźwięk 5.1.

• Tylne głośniki nie będą emitować dźwięku dla wyjścia 2-kanałowego, gdy włączony jest tryb STANDARD. Aby włączyć dźwięk ztylnych głośników, należy zmienić tryb efektu na SURROUND SOUND.POL - 14 Regulacja głośności listwy Soundbar za pomocą pilota telewizora Głośność listwy Soundbar można regulować za pomocą pilota telewizora.

• Ta funkcja może być używana wyłącznie z pilotami na podczerwień. Piloty Bluetooth (wymagające parowania) nie są obsługiwane.

• W menu telewizora wybrać opcję Zewnętrzne, tak aby dźwięki były emitowane przez głośnik zewnętrzny.

• Funkcja jest obsługiwana przez urządzenia następujących producentów: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

1. Wyłączyć listwę Soundbar.

2. Nacisnąć i przytrzymać przycisk WOOFER przez 5 sekund.

Każde naciśnięcie przycisku WOOFER w górę i przytrzymanie go przez 5 sekund powoduje przełączenie trybu w następującej kolejności: „OFF-TV REMOTE” (tryb domyślny), „SAMSUNG-TV REMOTE”, „ALL-TV REMOTE”. Przycisk na pilocie Wyświetlacz Stan SOUND MODE WOOFER CH LEVEL TONE CONTROL 5 Sec OFF-TV REMOTE (Tryb domyślny) Pilot telewizora jest wyłączony. SOUND MODE WOOFER CH LEVEL TONE CONTROL 5 Sec SAMSUNG-TV REMOTE Pilot na podczerwień telewizora Samsung jest włączony. SOUND MODE WOOFER CH LEVEL TONE CONTROL 5 Sec ALL-TV REMOTE Pilota na podczerwień telewizora innej rmy jest włączony.POL - 15

04 PODŁĄCZANIE LISTWY SOUNDBAR

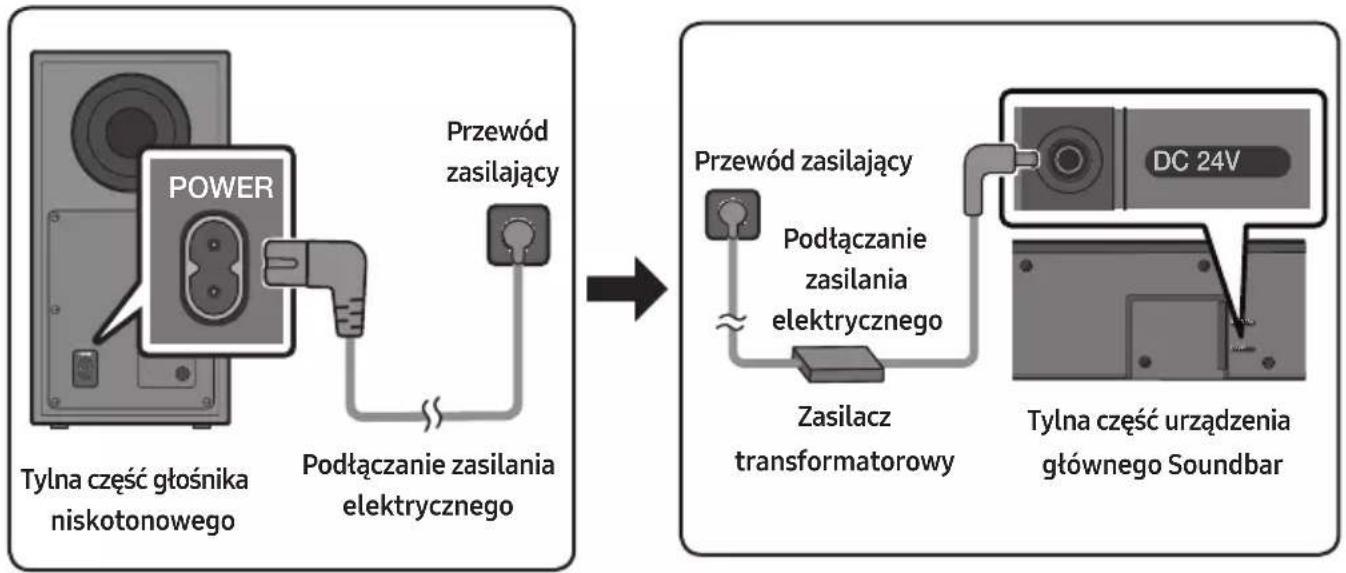

Podłączanie zasilania elektrycznego Za pomocą komponentów zasilających podłącz głośnik niskotonowy i listwę Soundbar do gniazda elektrycznego w następującej kolejności:

• Więcej informacji na temat obsługiwanych źródeł zasilania i zużycia prądu znajduje się na etykiecie umieszczonej na urządzeniu. (Etykieta : Dolna część urządzenia głównego Soundbar)

1. Podłącz przewód zasilający do subwoofera.

2. Podłącz przewód zasilający do zasilacza transformatorowego. Podłącz zasilacz transformatorowy

(zprzewodem zasilającym) do listwy Soundbar.

3. Podłącz zasilanie do listwy Soundbar isubwoofera.

• Najpierw podłącz zasilanie do subwoofera. Subwoofer zostanie automatycznie połączony zlistwą Soundbar podczas jej uruchamiania. POWER Tylna część głośnika niskotonowegoPrzewód zasilającyPodłączanie zasilania elektrycznego USB (5V 0.5A) DC 24V DC 24V Tylna część urządzenia głównego SoundbarZasilacz transformatorowyPrzewód zasilającyPodłączanie zasilania elektrycznego
• Zasilacz transformatorowy musi leżeć płasko na stole lub na podłodze. Jeśli zasilacz transformatorowy zostanie powieszony wejściowym przewodem sieciowym skierowanym w górę, do wnętrza zasilacza może dostać się woda lub inne ciała obce i spowodować jego niepoprawne działanie.

• Wprzypadku odłączenia iponownego podłączenia przewodu zasilającego, gdy urządzenie jest włączone, listwa Soundbar włączy się automatycznie.POL - 16 Ręczne podłączanie głośnika niskotonowego w przypadku, gdy automatyczne Przed wykonaniem poniższej procedury podłączenia ręcznego:

• Sprawdzić, czy kable zasilające są prawidłowo podłączone do listwy Soundbar oraz głośnika niskotonowego.

• Upewnić się, że listwa Soundbar jest włączona.

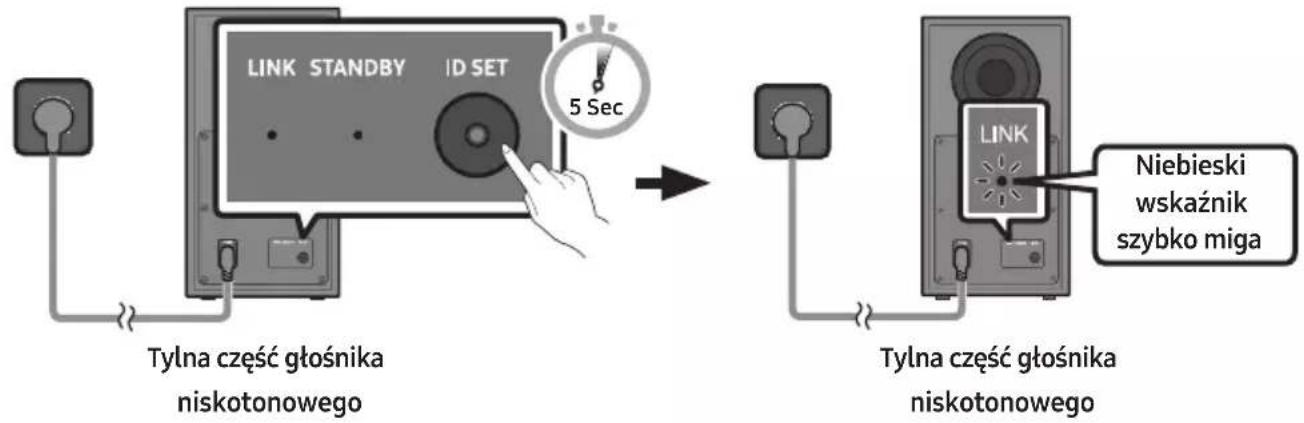

1. Naciśnij i przytrzymaj przycisk ID SET z tyłu głośnika niskotonowego przez co najmniej 5 sekund.

• Czerwony wskaźnik z tyłu głośnika niskotonowego się wyłączy, a niebieski wskaźnik zacznie migać. Niebieski wskaźnik szybko miga 5 Sec Tylna część głośnika niskotonowego Tylna część głośnika niskotonowego

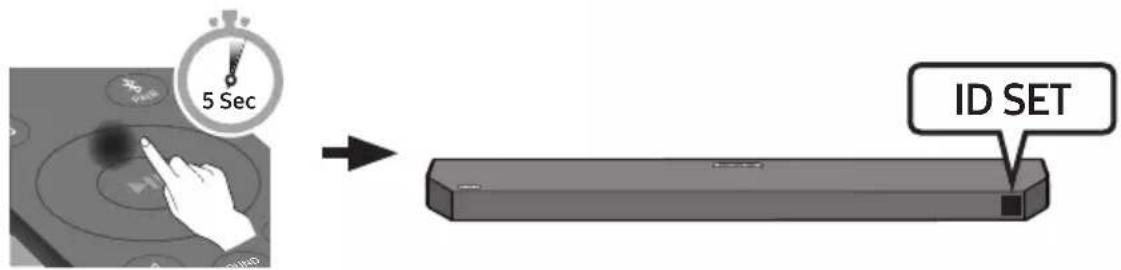

2. Przytrzymaj przycisk Góra na pilocie przez 5 sekund.

• Na wyświetlaczu listwy Soundbar pojawi się komunikat ID SET, który po chwili zniknie.

• Listwa Soundbar włączy się automatycznie po ustawieniu identykatora za pomocą przycisku ID SET. SOUNDMODE PAIR5 Sec ID SET

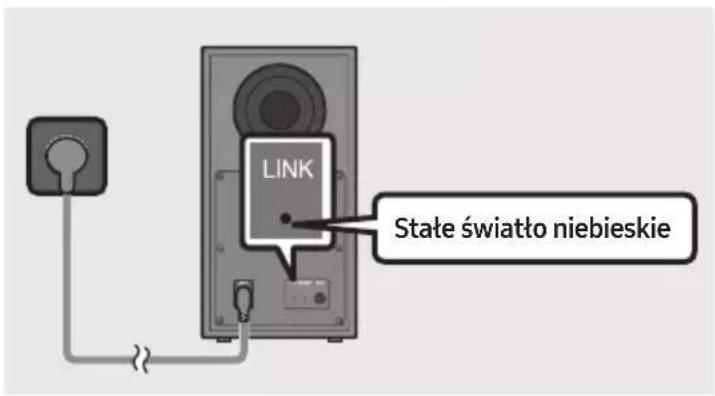

3. Sprawdź, czy kontrolka LINK świeci nieprzerwanie na niebiesko (oznacza to, że połączenie zostało

zakończone). Stałe światło niebieskie Kontrolka LINK przestanie migać, a zacznie świecić nieprzerwanie, gdy pomiędzy listwą Soundbar a bezprzewodowym głośnikiem niskotonowym zostanie nawiązane połączenie.POL - 17 Diody LED z tyłu głośnika niskotonowego LED Stan Opis Rozwiązanie Niebieski Włączone Urządzenie podłączono prawidłowo (działa w zwykły sposób)

Dioda miga Odzyskiwanie połączenia Sprawdź, czy przewód zasilający jest prawidłowo podłączony do głównej listwy Soundbar lub odczekaj 5 minut. Jeśli kontrolka nie przestanie migać, spróbuj podłączyć głośnik niskotonowy ręcznie. znajdują się na stronie 16. Czerwony Włączone Czuwanie (z wyłączonym urządzeniem głównym Soundbar) Sprawdź, czy przewód zasilający jest poprawnie podłączony do urządzenia głównego Soundbar. Podłączenie nie powiodło się Podłącz ponownie. Instrukcje dotyczące podłączania ręcznego znajdują się na stronie 16. Czerwony i niebieski Dioda miga Nieprawidłowe działanie Skontaktuj się z Centrum Serwisowym rmy Samsung — dane kontaktowe znajdują się w niniejszym podręczniku. UWAGI

• Przed przeniesieniem lub instalacją produktu należy wyłączyć urządzenie i odłączyć przewód zasilający.

• Jeśli jednostka główna zostanie wyłączona, bezprzewodowy głośnik niskotonowy przejdzie w tryb czuwania, a wskaźnik dioda LED trybu STANDBY z tyłu zamiga kilka razy na niebiesko, po czym zacznie świecić na czerwono.

• W przypadku korzystania z urządzenia używającego tej samej częstotliwości w pobliżu listwy Soundbar, mogą wystąpić zakłócenia powodujące przerywanie dźwięków.

• Maksymalna odległość przesyłu sygnału bezprzewodowego jednostki głównej wynosi ok. 10 metrów, ale może się różnić w zależności od środowiska pracy. Jeśli między jednostką główną a bezprzewodowym głośnikiem niskotonowym znajduje się ściana z betonu zbrojonego lub ściana zawierająca elementy metalowe, działanie systemu może być niemożliwe, ponieważ metal blokuje przesył sygnału bezprzewodowego.POL - 18 PRZESTROGA

• Anteny odbiorcze sygnału bezprzewodowego są wbudowane w bezprzewodowy głośnik niskotonowy. Trzymaj urządzenia z dala od wody i wilgoci.

• Aby zapewnić najwyższą jakość dźwięku, należy upewnić się, że w obszarze bezprzewodowego subwoofera i bezprzewodowych głośników tylnych (sprzedawanych oddzielnie) nie znajdują się przeszkody. Podłączanie zestawu tylnych głośników bezprzewodowych Samsung do listwy Soundbar Aby uzyskać efekt dźwięku przestrzennego, do listwy Soundbar można podłączyć zestaw tylnych głośników bezprzewodowych Samsung (SWA-9200S – sprzedawany oddzielnie). Szczegółowe informacje dotyczące połączeń są dostępne w instrukcji obsługi zestawu tylnego głośnika bezprzewodowego Samsung.POL - 19 05 ŁĄCZENIE ZTV Metoda 1. Łączenie przez HDMI Podłączanie telewizora, który obsługuje HDMI ARC/eARC (kanał zwrotny audio / ulepszony kanał zwrotny audio) PRZESTROGA

• W przypadku podłączenia przewodu HDMI i przewodu optycznego sygnał HDMI jest odbierany w pierwszej kolejności.
• Aby połączyć telewizor ilistwę Soundbar za pomocą kabla HDMI, należy skorzystać ze złączy zoznaczeniem ARC lub eARC. Wprzeciwnym razie dźwięk ztelewizora może nie być odtwarzany.
• Zalecany przewód to High-Speed HDMI Cable with Ethernet.

• Podczas podłączania telewizora, który obsługuje funkcję eARC, na wyświetlaczu pojawi się komunikat „TV eARC” ibędzie słychać sygnał dźwiękowy. • Funkcja ARC/eARC obsługuje Dolby Atmos®.Sprawdź port HDMI IN (ARC) lub (eARC) na telewizorze.HDMI IN(eARC)HDMI TO TV(eARC/ARC) DIGITAL AUDIO IN (OPTICAL) Przewód HDMIDolna część listwy Soundbar Sprawdź port HDMI TO TV (eARC/ARC) na urządzeniu głównym Soundbar.Górna część listwy Soundbar TV ARC lub TV eARC

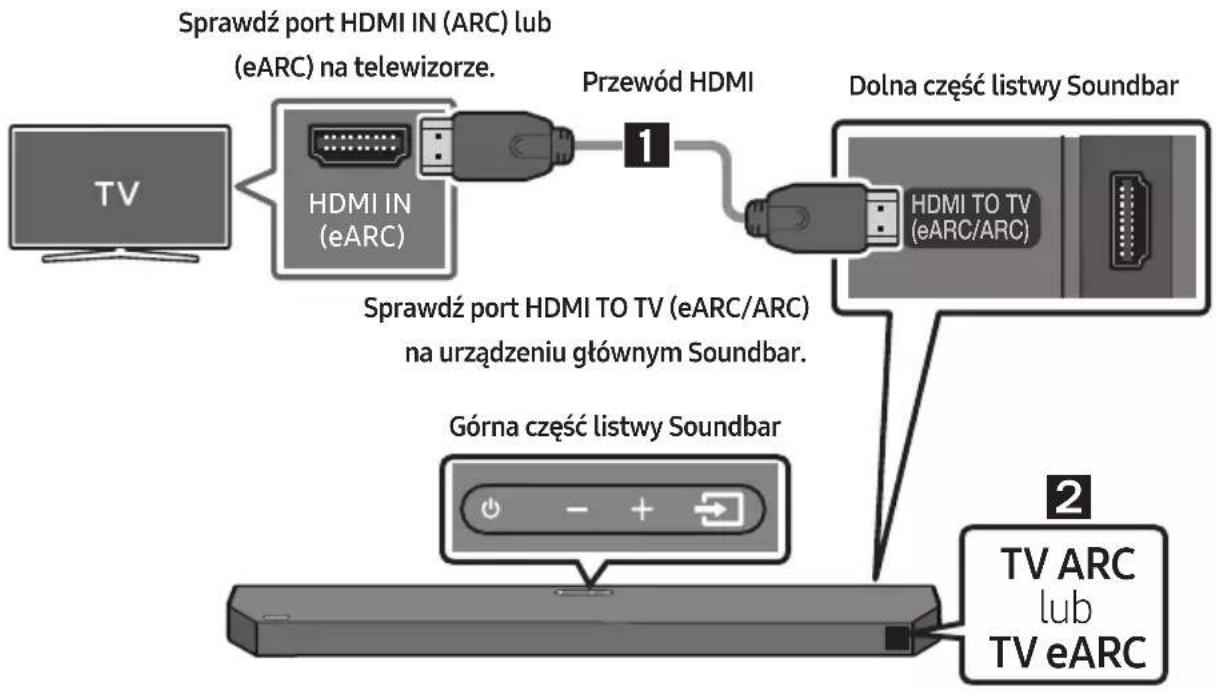

1. Podłącz przewód HDMI do włączonego systemu Soundbar oraz do telewizora, jak pokazano na rysunku.

2. Na wyświetlaczu urządzenia głównego Soundbar pojawi się komunikat „TV ARC” lub „TV eARC” i

system rozpocznie odtwarzanie dźwięku telewizora.

• Funkcja „TV eARC” jest wyświetlona, kiedy jest włączona w ustawieniach telewizora.POL - 20

• Aby połączyć się za pomocą funkcji eARC, funkcja eARC musi być włączona w menu telewizora. Szczegółowe informacje na temat tego ustawienia można znaleźć w instrukcji obsługi telewizora. (Na przykład Telewizor Samsung : Strona główna ( ) → Menu → Ustawienia ( ) → Wszystkie ustawienia ( ) → Dźwięk → Ustawienia eksperckie → Tryb HDMI-eARC (Auto))

• Jeśli dźwięk telewizora jest niesłyszalny, nacisnąć przycisk (Źródło) na pilocie lub w górnej części listwy Soundbar, aby przełączyć na tryb „D.IN”. Na wyświetlaczu pojawią się kolejno komunikaty „D.IN” i „TV ARC” lub „TV eARC”, i rozpocznie się odtwarzanie dźwięku telewizora.

• Jeśli informacja „TV ARC” lub „TV eARC” nie pojawia się na wyświetlaczu urządzenia głównego Soundbar, sprawdź, czy przewód HDMI jest podłączony do właściwego portu.

• Poziom głośności systemu Soundbar można regulować za pomocą przycisków regulacji głośności na pilocie od telewizora. UWAGI

• Wprzypadku połączenia listwy Soundbar ztelewizorem, który obsługuje standard HDMI ARC/ eARC (kanał zwrotny audio / ulepszony kanał zwrotny audio), za pomocą kabla HDMI można przesyłać cyfrowe dane wideo iaudio bez konieczności korzystania zoddzielnego kabla optycznego.

• Zalecamy skorzystanie z bezrdzeniowego kabla HDMI. Jeśli używasz kabla rdzeniowego, jego średnica nie powinna być większa niż 14 mm.

• Ta funkcja nie jest dostępna, jeśli kabel HDMI nie obsługuje ARC lub eARC.

• ARC ieARC różnią się przepustowością. eARC, czyli ulepszona wersja kanału zwrotnego audio, ma znacznie większą przepustowość niż ARC. Wyższa przepustowość zwiększa ilość danych, które mogą być przesyłane. Kanał eARC pozwala cieszyć się dźwiękiem wformatach takich jak Dolby Atmos®.

• W przypadku, gdy przesyłanie sygnałów odbywa się w standardzie Dolby Digital, a dla opcji „Format sygnału audio na wyjściu cyfrowym” wybrano ustawienie PCM, zaleca się zmianę tego ustawienia na Dolby Digital. Zmiana tego ustawienia zapewnia lepszą jakość dźwięku. (W zależności od marki telewizora w jego menu zamiast nazw Dolby Digital i PCM mogą pojawić się inne nazwy.)POL - 21 Metoda 2. Podłączanie do telewizora za pomocą przewodu optycznego Lista kontrolna wstępnego podłączania

• W przypadku podłączenia przewodu HDMI i przewodu optycznego sygnał HDMI jest odbierany w pierwszej kolejności.

• Jeśli używany jest przewód optyczny, a złącza są zakryte, należy zdjąć osłony. OPTICAL OUTDIGITAL AUDIO IN (OPTICAL)Dolna część listwy Soundbar Przewód optyczny (sprzedawany oddzielnie) D.IN

Górna część listwy Soundbar

1. Połącz gniazdo DIGITAL AUDIO IN (OPTICAL) na listwie Soundbar z gniazdem wyjścia optycznego

OPTICAL OUT na telewizorze za pomocą cyfrowego przewodu optycznego (sprzedawany oddzielnie).

2. Nacisnąć przycisk (Źródło) na panelu górnym albo na pilocie i wybrać tryb „D.IN”.

3. Dźwięk ztelewizora jest odtwarzany przez listwę Soundbar.POL - 22

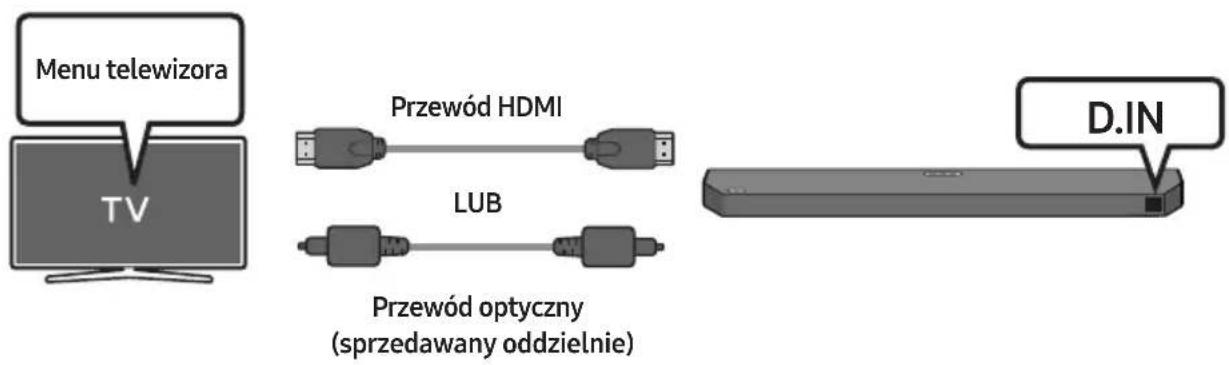

Używanie funkcji Q-Symphony Funkcja Q-Symphony pozwala zsynchronizować listwę Soundbar i telewizor Samsung tak, aby dźwięk był emitowany z obu urządzeń, co zapewni optymalny efekt dźwięku przestrzennego. Po podłączeniu głośnika Soundbar menu „TV+Soundbar” pojawi się w menu Wyjście dźwięku telewizora. Wybrać odpowiednie menu. Menu telewizora LUB Przewód optyczny (sprzedawany oddzielnie) Przewód HDMI D.IN

• Przykład menu telewizora: TV + [AV] Soundbar Nazwa modelu (HDMI) UWAGI

• Może działać w zależności od kodeka obsługiwanego przez telewizor.

• Ta funkcja jest obsługiwana tylko wtedy, gdy podłączony jest kabel HDMI lub kabel optyczny (sprzedawany oddzielnie).

• W zależności od modelu telewizora może być wyświetlany inny komunikat.

• Ta funkcja jest dostępna w niektórych telewizorach Samsung i modelach głośników Soundbar.POL - 23 Metoda 3. Połączenie przez Bluetooth Jeśli system Soundbar jest podłączony do telewizora przez Bluetooth, można cieszyć się dźwiękiem stereo bez obawy o plączące się kable.

• Do systemu Soundbar można podłączyć jednocześnie tylko jeden telewizor. SOUND MODE PAIR LUB BT PAIRING Podłączenie początkowe

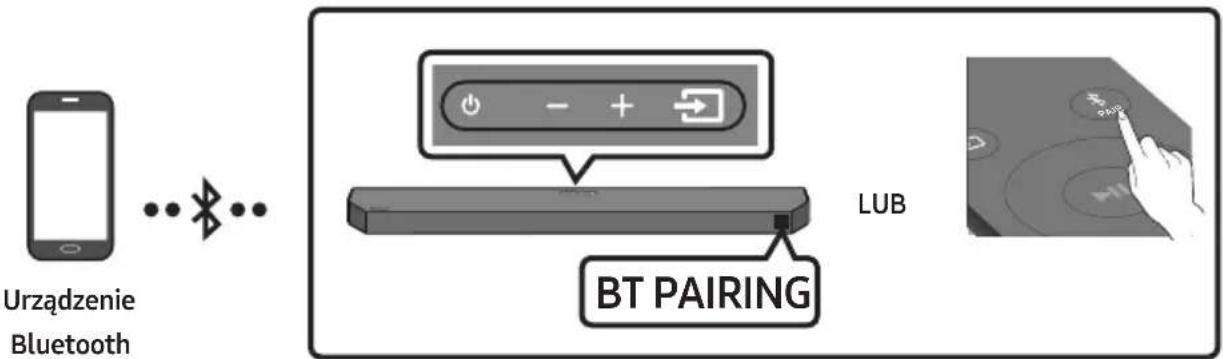

1. Naciśnij przycisk PAIR na pilocie zdalnego sterowania, aby przejść do trybu „BT PAIRING” .

(LUB) a. Nacisnąć przycisk (Źródło) na panelu górnym i wybrać tryb „BT”. Tryb „BT” po kilku sekundach zmienia się automatycznie na „BT PAIRING” albo zmienia się na „BT READY”, jeśli wykryto istniejące połączenie. b. Jeśli pojawi się napis „BT READY” nacisnąć i przytrzymać przycisk (Źródło) na panelu górnym listwy Soundbar przez ponad 5 sekund, aby wyświetlić komunikat „BT PAIRING”.

2. W menu telewizora wybierz tryb Bluetooth. (Więcej informacji zawiera podręcznik użytkownika

3. Z listy wyświetlanej na ekranie telewizora wybierz ustawienie „

Dostępny system Soundbar jest wskazany na liście dostępnych urządzeń Bluetooth telewizora wraz z komunikatem „Need Pairing” lub „Paired”. Aby połączyć się z systemem Soundbar, należy wybrać komunikat i nawiązać połączenie.

• Po nawiązaniu połączenia systemu z telewizorem, na przednim wyświetlaczu listwy Soundbar pojawią się komunikaty [Nazwa telewizora] → „BT”.

4. Od teraz można odtwarzać dźwięk z telewizora na systemie Soundbar.

• Po pierwszorazowym połączeniu listwy Soundbar z telewizorem ponowne nawiązanie połączenia odbywa się za pomocą trybu „BT READY”. Jeśli nie udało się połączyć urządzenia

• Jeśli poprzednio podłączony system Soundbar (np. „Soundbar Q6C-Series(Bluetooth)”) pojawia się na liście, należy go usunąć.

• Następnie powtórz czynności z punktu od 1 do 3.POL - 24 Odłączanie urządzenia Soundbar od telewizora Nacisnąć przycisk (Źródło) na panelu górnym albo na pilocie i wybrać tryb inny niż „BT”.

• Odłączanie może trochę potrwać, gdyż telewizor musi otrzymać odpowiedź od urządzenia Soundbar. (Czas oczekiwania może się różnić w zależności od modelu telewizora).

• Aby wyłączyć funkcję automatycznego łączenia przez Bluetooth listwy Soundbar z telewizorem, przytrzymaj przycisk Lewo na pilocie zdalnego sterowania przez 5 sekund. Listwa Soundbar musi być wtedy w trybie „BT READY”. (Przełącz ją z Wł. na Wył.) Jaka jest różnica między trybem BT READY a BT PAIRING?

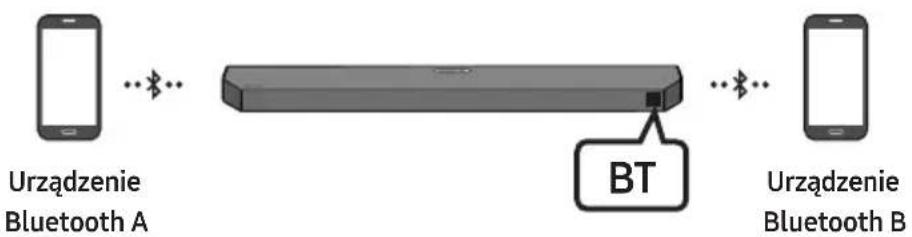

• BT READY : W tym trybie można ponownie podłączyć telewizor lub urządzenie mobilne, z którym wcześniej nawiązano połączenie.

• BT PAIRING : W tym trybie możesz połączyć listwę Soundbar z nowym urządzeniem. (Nacisnąć przycisk PAIR na pilocie lub nacisnąć i przytrzymać przycisk (Źródło) na górnej części listwy Soundbar przez ponad 5 sekund, gdy listwa Soundbar jest w trybie „BT”.) Uwagi dotyczące połączenia Bluetooth

• Umieść nowe urządzenie wodległości maksymalnie 1m, aby nawiązać połączenie przez Bluetooth.

• Jeśli podczas podłączania urządzenia Bluetooth wyświetli się żądanie wprowadzenia kodu PIN, wprowadź <0000>.

• W trybie połączenia Bluetooth połączenie Bluetooth zostanie utracone, jeśli odległość pomiędzy systemem Soundbar a urządzeniem Bluetooth przekroczy 10 m.

• System Soundbar wyłącza się automatycznie po 18 minutach w stanie gotowości.

• System Soundbar może nieprawidłowo wykonać operację wyszukiwania lub połączenia Bluetooth w następujących przypadkach: – Jeżeli wokół systemu Soundbar występuje silne pole elektryczne. – Jeśli kilka urządzeń Bluetooth jest jednocześnie sparowanych zlistwą Soundbar. – Jeżeli urządzenie Bluetooth jest wyłączone, nie znajduje się na odpowiednim miejscu lub działa nieprawidłowo.

• Urządzenia elektroniczne mogą powodować zakłócenia sygnału radiowego. Urządzenia generujące fale elektromagnetyczne, takie jak kuchenki mikrofalowe, bezprzewodowe urządzenia LAN itp., nie mogą znajdować się w pobliżu urządzenia głównego Soundbar.POL - 25

06 PODŁĄCZANIE DO URZĄDZENIA

ZEWNĘTRZNEGO Metoda 1. Podłączanie urządzenia zewnętrznego za pomocą przewodu HDMI (możliwość dekodowania i odtwarzania dźwięku w formacie Dolby Atmos®) Lista kontrolna wstępnego podłączania

• Jeśli w opcjach sygnału wyjściowego audio dostępna jest opcja Wtórny sygnał audio, upewnić się, że wybrano dla niej ustawienie Wył. • Upewnić się, że treść obsługuje technologię Dolby Atmos®.HDMI OUTHDMI IN(eARC) HDMI HDMI TO TV(eARC/ARC) DIGITAL AUDIO IN (OPTICAL) Przewód HDMI Przewód HDMI Dolna część listwy Soundbar

Urządzenie zewnętrzne

HDMI Górna część listwy Soundbar

1. Za pomocą kabla HDMI połącz port HDMI u dołu listwy Soundbar zportem HDMI OUT urządzenia

2. Za pomocą kabla HDMI połącz port HDMI TO TV (eARC/ARC) u dołu listwy Soundbar zportem

HDMI IN (eARC) telewizora.

3. Nacisnąć przycisk (Źródło) na panelu górnym albo na pilocie, a następnie wybrać tryb „HDMI”.

4. Tryb „HDMI” wyświetli się na panelu wyświetlacza listwy Soundbar, a urządzenie zacznie odtwarzać

dźwięk.POL - 26 UWAGI W przypadku korzystania z Dolby Atmos®

DOLBY ATMOS Kongurowanie funkcji Dolby Atmos® w odtwarzaczu BD lub innym urządzeniu.

Specykacja obsługiwanych sygnałów UHD (3840 x 2160p) Liczba klatek na sekundę (kl./s)Głębia barw RGB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2 YCbCr 4:2:0

Metoda 2. Podłączanie do telewizora za pomocą przewodu optycznego OPTICAL OUT HDMI TO TV(ARC) DIGITAL AUDIO IN (OPTICAL)Przewód optyczny (sprzedawany oddzielnie)Dolna część listwy Soundbar Odtwarzacz BD / DVD / Dekoder / Konsola do gier

D.IN Górna część listwy Soundbar

Można odtwarzać pliki muzyczne zapisane na pamięci USB podłączonej przez listwę Soundbar. Port USB HDMI HDMI TO TV(eARC/ARC)DIGITAL AUDIO IN (OPTICAL)USB (5V 0.5A)DC 24VUSB (5V 0.5A) USB

1. Podłącz pamięć USB do portu USB na spodzie produktu.

2. Nacisnąć przycisk (Źródło) na panelu górnym albo na pilocie, a następnie wybrać tryb „USB”.

3. Na wyświetlaczu pojawi się komunikat „USB”.

4. Odtwarzaj pliki muzyczne zpamięci USB podłączonej przez listwę Soundbar.

• Listwa Soundbar automatycznie się wyłącza (Auto Power Down) wprzypadku braku sygnału audio zpamięci USB lub braku połączenia zpamięcią USB przez ponad 18minut. Lista zgodności Rozszerzenie Kodek Częstotliwość próbkowania Szybkość transmisji *.mp3 MPEG1 Layer2 32 kHz ~ 48 kHz 32 ~ 320 kb/s MPEG1 Layer3 32 kHz ~ 48 kHz 32 ~ 320 kb/s MPEG2 Layer3 16 kHz ~ 24 kHz 8 ~ 160 kb/s MPEG2.5 Layer3 8 kHz ~ 12 kHz 8 ~ 160 kb/s *.wma WMA7/8/9 (tylko dźwięk) 32 kHz ~ 48 kHz 32 ~ 320 kb/s *.ogg Vorbis 32 kHz ~ 48 kHz 45 ~ 500 kb/s *.aac *.m4a *.mp4 AAC-LC (MPEG2/MPEG4 tylko dźwięk) 32 kHz ~ 48 kHz 32 ~ 320 kb/s *.wav LPCM 32 kHz ~ 192 kHz 1024 ~ 9216 kb/s *.ac FLAC 32 kHz ~ 192 kHz 162 ~ 8100 kb/s *.aiff AIFF 32 kHz ~ 192 kHz 1024 ~ 9216 kb/s

• Jeżeli na pamięci USB zapisanych jest zbyt wiele folderów (około200) iplików (około2000), uzyskanie dostępu do nich iodtworzenie ich przez Soundbar może zająć trochę czasu.

• Obsługiwany system plików USB: FAT16, FAT32, NTFSPOL - 28

08 PODŁĄCZANIE DO URZĄDZENIA

PRZENOŚNEGO Połączenie przez Bluetooth Jeśli urządzenie przenośne jest podłączone do systemu Soundbar za pośrednictwem standardu Bluetooth, można cieszyć się dźwiękiem stereo bez obawy o plączące się kable.

• Jeśli sparowane urządzenie Bluetooth zostanie podłączone przy wyłączonej listwie Soundbar, listwa Soundbar włączy się automatycznie.

• Połączenie jest ograniczone do jednego telewizora lub dwóch urządzeń Bluetooth jednocześnie. SOUND MODE PAIR LUB BT PAIRING Urządzenie Bluetooth Podłączenie początkowe

• Wprzypadku nawiązywania połączenia znowym urządzeniem Bluetooth należy upewnić się, że urządzenie znajduje się wodległości maksymalnie 1m.

1. Naciśnij przycisk PAIR na pilocie zdalnego sterowania, aby przejść do trybu „BT PAIRING” .

(LUB) a. Nacisnąć przycisk (Źródło) na panelu górnym i wybrać tryb „BT”. Tryb „BT” po kilku sekundach zmienia się automatycznie na „BT PAIRING” albo zmienia się na „BT READY”, jeśli wykryto istniejące połączenie. b. Jeśli pojawi się napis „BT READY” nacisnąć i przytrzymać przycisk (Źródło) na panelu górnym listwy Soundbar przez ponad 5 sekund, aby wyświetlić komunikat „BT PAIRING”.

2. Wybierz opcję „[AV]Samsung Soundbar Q6C-Series” z listy.

• Gdy listwa Soundbar jest połączona zurządzeniem mobilnym, na przednim wyświetlaczu pojawi się komunikat [Nazwa urządzenia mobilnego] → „BT”.

3. Na systemie Soundbar można teraz odtwarzać pliki muzyczne z urządzenia połączonego przez

• Po pierwszorazowym połączeniu listwy Soundbar z urządzenia przenośnego ponowne nawiązanie połączenia odbywa się za pomocą trybu „BT READY”.POL - 29 Jeśli nie udało się połączyć urządzenia

• Jeśli istniejąca listwa Soundbar (np. [AV]Samsung Soundbar Q6C-Series) znajduje się na liście głośników na urządzeniu mobilnym, należy ją usunąć.

• Następnie powtórz kroki 1 i 2. Jaka jest różnica między trybem BT READY a BT PAIRING?

• BT READY : W tym trybie można ponownie podłączyć telewizor lub urządzenie mobilne, z którym wcześniej nawiązano połączenie.

• BT PAIRING : W tym trybie możesz połączyć listwę Soundbar z nowym urządzeniem. (Nacisnąć przycisk PAIR na pilocie lub nacisnąć i przytrzymać przycisk (Źródło) na górnej części listwy Soundbar przez ponad 5 sekund, gdy listwa Soundbar jest w trybie „BT”.) Uwagi dotyczące połączenia Bluetooth

• Umieść nowe urządzenie wodległości maksymalnie 1m, aby nawiązać połączenie przez Bluetooth.

• Jeśli podczas podłączania urządzenia Bluetooth wyświetli się żądanie wprowadzenia kodu PIN, wprowadź <0000>.

• W trybie połączenia Bluetooth połączenie Bluetooth zostanie utracone, jeśli odległość pomiędzy systemem Soundbar a urządzeniem Bluetooth przekroczy 10 metrów.

• System Soundbar wyłącza się automatycznie po 18 minutach w stanie gotowości.

• System Soundbar może nieprawidłowo wykonać operację wyszukiwania lub połączenia Bluetooth w następujących przypadkach: – Jeżeli wokół systemu Soundbar występuje silne pole elektryczne. – Jeżeli kilka urządzeń Bluetooth jest jednocześnie skojarzonych z systemem Soundbar. – Jeżeli urządzenie Bluetooth jest wyłączone, nie znajduje się na odpowiednim miejscu lub działa nieprawidłowo.

• Urządzenia elektroniczne mogą powodować zakłócenia sygnału radiowego. Urządzenia generujące fale elektromagnetyczne, takie jak kuchenki mikrofalowe, bezprzewodowe urządzenia LAN itp., nie mogą znajdować się w pobliżu urządzenia głównego Soundbar.

• Zestaw Soundbar obsługuje dane SBC (44,1 kHz, 48 kHz).

• Należy podłączać tylko urządzenia Bluetooth obsługujące funkcję A2DP (AV).

• Nie można podłączać zestawu Soundbar do urządzenia Bluetooth, obsługującego tylko funkcję HF (Hands Free).

• Po skojarzeniu listwy Soundbar z urządzeniem Bluetooth wybranie opcji „[AV]Samsung Soundbar Q6C- Series” z listy zeskanowanych urządzeń spowoduje automatyczne przełączenie listwy Soundbar w tryb „BT”. – Dostępne wtedy, gdy zestaw Soundbar znajduje się na liście urządzeń połączonych z urządzeniem Bluetooth. (Urządzenie Bluetooth i zestaw Soundbar muszą być wcześniej co najmniej raz połączone).

• Zestaw Soundbar zostanie wyświetlony na liście wyszukiwanych urządzeń urządzenia Bluetooth tylko wtedy, gdy na zestawie Soundbar wyświetlony jest komunikat „BT READY”.

• Podczas łączenia listwy Soundbar zurządzeniem Bluetooth oba urządzenia należy umieścić jak najbliżej siebie.

• Im bardziej listwa Soundbar iurządzenie Bluetooth są od siebie oddalone, tym niższa będzie jakość dźwięku. Połączenie Bluetooth może zostać przerwane, gdy urządzenia znajdą się poza swoim zasięgiem.

• Połączenie Bluetooth może nie działać prawidłowo wobszarach osłabym zasięgu.POL - 30

• Urządzenie Bluetooth może działać nieprawidłowo lub zzakłóceniami wnastępujących warunkach: – Gdy urządzenie styka się zprzekaźnikiem sygnału wurządzeniu Bluetooth lub głośniku Soundbar. – Wnarożnikach pomieszczenia lub gdy wpobliżu znajduje się przeszkoda, np. ściana lub przegroda, mogąca powodować zmiany pola elektrycznego. – Wprzypadku narażenia na zakłócenia radiowe pochodzące zinnych produktów działających wtym samym zakresie częstotliwości, takich jak sprzęt medyczny, kuchenki mikrofalowe ibezprzewodowe urządzenia LAN. – Takie przeszkody jak drzwi iściany mogą nadal wpływać na jakość dźwięku, nawet gdy urządzenia znajdują się wefektywnym zasięgu.

• Należy pamiętać, że podczas korzystania zfunkcji Bluetooth nie można parować listwy Soundbar zinnymi urządzeniami Bluetooth.

• To urządzenie bezprzewodowe może powodować zakłócenia elektryczne podczas pracy. Włączanie Bluetooth Power (SOUND MODE) Jeżeli uprzednio sparowane urządzenie Bluetooth spróbuje się połączyć z listwą Soundbar, kiedy funkcja Bluetooth Power jest włączona, a listwa Soundbar jest wyłączona, wówczas listwa Soundbar automatycznie się włączy.

1. Naciśnij i przytrzymaj przycisk SOUND MODE na pilocie przez co najmniej 5 sekund, gdy listwa

Soundbar jest włączona.

2. Na wyświetlaczu listwy Soundbar pojawi się komunikat „ON-BLUETOOTH POWER”.

Odłączanie urządzenia Bluetooth od listwy Soundbar Urządzenia Bluetooth można odłączyć od systemu Soundbar. Aby zapoznać się z instrukcją, należy przeczytać podręcznik użytkownika urządzenia Bluetooth.

• System Soundbar zostanie odłączony.

• Po odłączeniu systemu Soundbar od urządzenia Bluetooth na przednim wyświetlaczu listwy Soundbar pojawi się komunikat „BT DISCONNECTED”. Odłączanie systemu Soundbar od urządzenia Bluetooth Nacisnąć przycisk (Źródło) na panelu górnym albo na pilocie i wybrać tryb inny niż „BT”.

• Odłączanie może trochę potrwać, gdyż urządzenie Bluetooth musi otrzymać odpowiedź od urządzenia Soundbar. (Czas odłączania może się różnić w zależności od urządzenia Bluetooth).

• Po odłączeniu systemu Soundbar od urządzenia Bluetooth na przednim wyświetlaczu listwy Soundbar pojawi się komunikat „BT DISCONNECTED”.POL - 31 Połączenie Bluetooth Multi Listwa Soundbar może być jednocześnie połączona z 2 urządzeniami Bluetooth. Urządzenie Bluetooth A Urządzenie Bluetooth B

1. Podłączyć listwę Soundbar do maksymalnie dwóch urządzeń Bluetooth. (Patrz strona 28)

2. Muzyka odtwarzana jest z jednego z podłączonych urządzeń Bluetooth, gdy podłączone są dwa

3. Jeśli muzyka jest odtwarzana z urządzenia Bluetooth „B” podczas odtwarzania z urządzenia „A”,

muzyka zacznie być odtwarzana na urządzeniu „B” i automatycznie zatrzymana/wstrzymana na urządzeniu „A”.

4. W wersjach starszych niż AVRCP V1.4 czas przełączania urządzenia odtwarzającego muzykę może

być opóźniony. UWAGI

• Urządzenie można przełączyć za pomocą powiadomienia lub alarmu na niektórych urządzeniach.

• Niektóre urządzenia nie obsługują wielu połączeń Bluetooth.

• Tryb „BT PAIRING” zostaje zatrzymany, jeśli w ciągu 3 minut żadne urządzenie nie zostanie sparowane.

• Przełączanie urządzeń może zająć w niektórych aplikacjach do 7 sekund.

• Przy próbie podłączenia trzeciego urządzenia Bluetooth urządzenia A lub B się rozłączą. (Urządzenie, które obecnie nie odtwarza, zostanie odłączone).

• Jednocześnie podłączyć można tylko jeden telewizor rmy Samsung lub 2 urządzenia Bluetooth.

• Listwa Soundbar zostanie odłączona od urządzeń Bluetooth, gdy otrzyma żądanie połączenia z telewizora Samsung.POL - 32 Korzystanie z funkcji Tap Sound Dotknij głośnika Soundbar urządzeniem mobilnym, aby odtwarzać dźwięk z urządzenia mobilnego za pomocą głośnika Soundbar.

• W zależności od urządzenia mobilnego funkcja ta może nie być obsługiwana.

• Funkcja ta jest kompatybilna wyłącznie z urządzeniami mobilnymi rmy Samsung z systemem Android w wersji 8.1 lub nowszej. Urządzenie mobilne Aplikacja SmartThings Górna część listwy Soundbar TAP

1. Włączyć funkcję Tap Sound na urządzeniu mobilnym.

• Informacje na temat włączania tej funkcji zawiera punkt „Włączanie funkcji Tap Sound” poniżej.

2. Dotknąć listwy Soundbar urządzeniem mobilnym. Wybrać „Rozpocznij teraz” w wyświetlonym

oknie komunikatu. Między urządzeniem mobilnym i listwą Soundbar zostanie nawiązanie połączenie Bluetooth.

3. Odtwarzaj dźwięk z urządzenia mobilnego za pomocą głośnika Soundbar.

• Funkcja ta pozwala nawiązać połączenie Bluetooth między urządzeniem mobilnym i listwą Soundbar po wykryciu drgań występujących, gdy urządzenie styka się z listwą Soundbar.

• Nie dotykać urządzeniem mobilnym ostrej krawędzi listwy Soundbar. Może dojść do zarysowania lub uszkodzenia listwy Soundbar lub urządzenia mobilnego.

• Zaleca się, aby urządzenie mobilne znajdowało się w etui. Lekko dotknąć szerokiego obszaru w górnej części listwy Soundbar; nie używać nadmiernej siły.

• Aby użyć tej funkcji, zaktualizować aplikację SmartThings do najnowszej wersji. W zależności od wersji aplikacji funkcja ta może nie być obsługiwana. Włączanie funkcji Tap Sound W aplikacji SmartThings włączyć funkcję Tap View, Tap Sound.

1. Uruchomić aplikację SmartThings w urządzeniu mobilnym.

2. Wybrać ( → ) na ekranie aplikacji SmartThings wyświetlonym w urządzeniu mobilnym.

3. Wybrać ustawienie Wł. dla funkcji „Tap View, Tap Sound”, aby umożliwić działanie tej funkcji, gdy

urządzenie mobilne znajdzie się w pobliżu listwy Soundbar. UWAGI

• Jeśli w urządzeniu mobilnym włączony jest tryb oszczędzania energii, funkcja Tap Sound nie działa.

• Funkcja Tap Sound może nie działać, jeśli w pobliżu listwy Soundbar będą znajdować się urządzenia powodujące zakłócenia komunikacji radiowej, takie jak urządzenia elektryczne. Umieścić urządzenia, które mogą powodować zakłócenia komunikacji radiowej, w odpowiedniej odległości od listwy Soundbar.POL - 33 09 MONTOWANIE WSPORNIKA ŚCIENNEGO Środki ostrożności przy instalacji

• Zestaw należy montować wyłącznie na pionowych ścianach.

• Nie wolno montować wspornika w miejscach o wysokiej temperaturze lub wilgotności.

• Należy sprawdzić, czy ściana jest wystarczająco wytrzymała, by utrzymać ciężar produktu. W przeciwnym razie należy ją wzmocnić lub wybrać inne miejsce do montażu produktu.

• Należy zakupić i zastosować śruby mocujące lub kotwy odpowiednie do rodzaju posiadanej ściany (płyty gipsowej, płyty żelaznej, drewna itd.) W miarę możliwości należy zamontować śruby wsporcze w kołkach w ścianie.

• Należy zakupić odpowiednie wkręty w zależności od typu i grubości ściany, na której zostanie zamontowana listwa Soundbar. – Średnica: M5 – Długość: zalecane L 35 mm lub dłuższe.

• Przed zamontowaniem listwy Soundbar na ścianie należy podłączyć przewody z systemu do urządzeń zewnętrznych.

• Przed montażem upewnij się, że jednostka jest wyłączona i odłączona do źródła zasilania. W przeciwnym razie istnieje ryzyko porażenia elektrycznego. Komponenty montażowe Szablon do montażu na ścianie x 2 (M4 x L10) x 2 Śruba mocująca Śruba x 2 Wspornik do montażu na ścianie

1. Umieść Szablon do montażu na ścianie na

• Szablon do montażu na ścianie musi być ustawiony poziomo.

• Jeśli na ścianie zamontowany jest telewizor, montaż listwy Soundbar należy wykonać w odległości co najmniej 5 cm pod telewizorem. Co najmniej 5 cmPOL - 34

2. Wyrównaj oznaczenie Linia środkowa do

montażu na ścianie papierowego szablonu z linią środkową telewizora (jeżeli listwa Soundbar jest montowana poniżej telewizora), a następnie przymocuj taśmą do ściany element Szablon do montażu na ścianie.

• Jeżeli listwa nie jest mocowana poniżej telewizora, należy ustawić oznaczenie Linia środkowa na środku obszaru montażu. Linia środkowa

3. Zaznacz długopisem lub ostrym ołówkiem

na ścianie miejsca wiercenia otworów na śruby wsporcze, wkładając czubek długopisu lub ołówka w otwory A-TYPE na obu końcach szablonu. Następnie zdemontuj element Szablon do montażu na ścianie.

4. Używając wiertła odpowiedniej wielkości,

wywierć w ścianie otwory w zaznaczonych miejscach.

• Jeżeli oznaczenia nie odpowiadają położeniu kołków, należy włożyć wotwory odpowiednie kotwy przed umieszczeniem wnich śrub wsporczych. Jeżeli stosowane są kotwy, należy wywiercić odpowiednio duże otwory.

5. W każdą Śruba mocująca wciśnij śrubę

(sprzedawana oddzielnie), a następnie mocno wkręć ją w otwór śruby wsporczej. (Sprzedawana oddzielnie) Ściana

6. W odpowiednim ułożeniu na spodniej części

listwy Soundbar zamontuj 2 elementy Wspornik do montażu na ścianie za pomocą 2 elementów Śruba. USB (5V 0.5A) DC 24V

• Podczas montażu upewnij się, że części do zawieszania Wspornik do montażu na ścianie znajdują się za tylną częścią listwy Soundbar. Tylna część listwy Soundbar Prawy koniec listwy SoundbarPOL - 35

7. Zamontuj listwę Soundbar z

przymocowanymi Wspornik do montażu na ścianie, zawieszając Wspornik do montażu na ścianie na Śruba mocująca na ścianie. Ściana

8. Przesuń listwę Soundbar w dół zgodnie z

poniższą ilustracją, tak aby elementy Wspornik do montażu na ścianie były odpowiednio zabezpieczone na elementach Śruba mocująca .

• Wsuń elementy Śruba mocująca do szerszej (dolnej) części elementów Wspornik do montażu na ścianie, a następnie przesuń elementy Wspornik do montażu na ścianie w dół, tak aby elementy Wspornik do montażu na ścianie były odpowiednio zamocowane na elementach Śruba mocująca. 10 INSTALACJA LISTWY SOUNDBAR PRZED TELEWIZOREM Umieścić listwę Soundbar na podstawce telewizora. 3 cm lub więcej Zgodnie z ilustracją wyrównać środek listwy Soundbar ze środkiem telewizora, a następnie ostrożnie umieścić listwę na podstawce telewizora. Aby uzyskać optymalną jakość dźwięku, ustawić listwę Soundbar w odległości co najmniej 3 cm od przodu telewizora. UWAGI

• Upewnić się, że listwa Soundbar jest umieszczona na płaskiej i solidnej powierzchni.

• Niewystarczająca odległość od telewizora może powodować problemy akustyczne.POL - 36 11 AKTUALIZACJA OPROGRAMOWANIA Firma Samsung może w przyszłości oferować aktualizacje oprogramowania wbudowanego systemu Soundbar. Port USB HDMI HDMI TO TV(eARC/ARC)DIGITAL AUDIO IN (OPTICAL)USB (5V 0.5A)DC 24VUSB (5V 0.5A) Po udostępnieniu aktualizacji można zaktualizować oprogramowanie sprzętowe poprzez podłączenie do portu USB listwy Soundbar pamięci USB zawierającej aktualizację oprogramowania. Aktualizacja za pośrednictwem pamięci USB Po zakończeniu aktualizacji zachowane będą wszystkie własne ustawienia użytkownika.

1. Podłącz pamięć USB do portu USB

komputera. Ważne: Upewnij się, że na pamięci USB nie ma żadnych plików muzycznych. Może to spowodować niepowodzenie aktualizacji oprogramowania sprzętowego.

2. Wejdź na stronę internetową

(www.samsung.com) → wyszukaj nazwę modelu za pomocą menu obsługi klienta.

• Więcej informacji na temat aktualizacji można znaleźć wPrzewodniku aktualizacji.

3. Pobierz plik zaktualizacją (typ USB).

4. Rozpakuj pobrany plik aktualizacyjny

iskopiuj plik *.bin do katalogu głównego pamięci USB.

5. Wyłącz listwę Soundbar ipodłącz pamięć

USB zawierającą aktualizację oprogramowania sprzętowego do portu USB listwy Soundbar.

6. Włącz listwę Soundbar inaciśnij przycisk

(Źródło), by wybrać źródło USB. Komunikat „UPGR” może wyświetlać się przez około 3minuty. UPGR

• Postęp aktualizacji oprogramowania sprzętowego jest wyświetlony wsekwencji UPGR -> B -- -> DONE -> BYE. Oznaczenie B lub H zależy od aktualizowanego oprogramowania sprzętowego. UWAGI

• Po zakończeniu aktualizacji głośnik Soundbar zostanie automatycznie zrestartowany.

• Ten produkt posiada funkcję DUAL BOOT. Jeśli aktualizacja oprogramowania sprzętowego nie powiedzie się, można ponownie zaktualizować oprogramowanie.

• Podczas aktualizowania nie wolno wyłączać ani odłączać pamięci USB.

• Jeśli aktualizacja się nie rozpocznie, podłącz ponownie przewód zasilający listwy Soundbar.

• Jeśli naurządzeniu jest zainstalowana najnowsza wersja oprogramowania, aktualizacja nie zostanie przeprowadzona.

• Wzależności od typu pamięciUSB aktualizacja może nie być obsługiwana.

• Jeśli po aktualizacji połączenie zsubwooferem nie zostanie automatycznie przywrócone, zajrzyj na stronę 16.

• Jeśli aktualizacja oprogramowania się nie powiedzie, sprawdź, czy pamięć USB nie jest uszkodzona.

• Użytkownicy systemu Mac OS powinni używać formatu MS-DOS (FAT) jako formatu

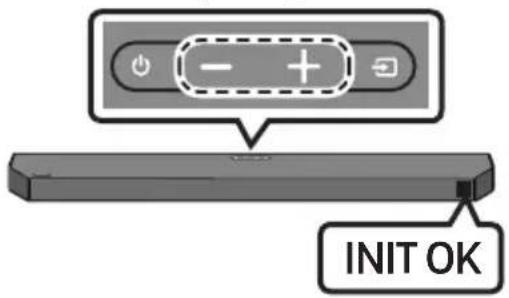

Resetowanie INIT OK Górna część listwy Soundbar Gdy głośnik Soundbar będzie włączony, naciśnij jednocześnie przyciski (głośność) na obudowie i przytrzymaj je przez co najmniej 5 sekund. Na wyświetlaczu pojawi się komunikat INIT OK, a głośnik Soundbar zostanie zresetowany. PRZESTROGA

• Wszystkie ustawienia głośnika soundbar są resetowane. Należy to zrobić tylko wtedy, gdy wymagane jest resetowanie.POL - 38 Głośnik Soundbar się nie włącza. ; Sprawdzić, czy przewód zasilający listwy Soundbar jest prawidłowo podłączony do gniazdka elektrycznego. Głośnik Soundbar działa nierówno. ; Po odłączeniu przewodu zasilającego podłączyć go ponownie. ; Odłącz przewód zasilający od urządzenia zewnętrznego ipodłącz go ponownie, anastępnie spróbuj ponownie. ; W przypadku braku sygnału listwa Soundbar wyłącza się automatycznie po upłynięciu określonego czasu. Włączyć zasilanie. (Patrz strona 7.) Jeśli pilot nie działa. ; Skieruj pilota prosto w stronę głośnika Soundbar. ; Wymienić baterie na nowe. Głośnik Soundbar nie odtwarza żadnego dźwięku. ; Poziom głośności listwy Soundbar jest zbyt niski lub urządzenie jest wyciszone. Dostosować poziom głośności. ; Jeśli podłączono urządzenie zewnętrzne (dekoder STB, urządzenie Bluetooth, urządzenie mobilne itd.), dostosować poziom głośności urządzenia zewnętrznego. ; Aby odtwarzać dźwięk z telewizora, wybrać listwę Soundbar. (Telewizor Samsung: Strona główna ( ) → Menu → Ustawienia ( ) → Wszystkie ustawienia ( ) → Dźwięk → Wyjście dźwięku → Wybierz listwę Soundbar) ; Połączenie przewodowe zgłośnikiem Soundbar może być luźne. Odłączyć przewód i podłączyć go ponownie. ; Odłączyć całkowicie przewód zasilający, podłączyć go ponownie i włączyć zasilanie. ; Zainicjować produkt i spróbować ponownie. (Patrz strona 37.) Subwoofer nie odtwarza żadnego dźwięku. ; Sprawdzić, czy dioda LED z tyłu głośnika niskotonowego świeci na niebiesko. Ponownie podłączyć listwę Soundbar i głośnik niskotonowy, jeśli wskaźnik miga na niebiesko lub świeci na czerwono. (Patrz strona 16.) ; Jeśli między listwą Soundbar i głośnikiem niskotonowym znajduje się przeszkoda, może wystąpić problem. Przenieść urządzenia do obszaru, w którym nie ma przeszkód. ; Połączenie może zostać przerwane przez inne pobliskie urządzenia emitujące sygnały o częstotliwości radiowej. Trzymać głośnik z dala od takich urządzeń. ; Wyjąć i ponownie podłączyć wtyczkę zasilającą. W przypadku, gdy dźwięk odtwarzany przez subwoofer zacina się, jest opóźniony lub nieczysty. ; Problem mogą powodować obiekty znajdujące się pomiędzy głośnikiem Soundbar a subwooferem. Ustaw je ponownie, aby obiekt nie znajdował się pomiędzy nimi. ; Jeśli subwoofer znajduje się daleko od głośnika Soundbar, dźwięk może się zacinać lub być opóźniony. Umieść go bliżej głośnika Soundbar. ; Jeśli głośnik Soundbar znajduje się blisko instrumentu lub urządzenia elektrycznego, może to powodować zakłócenia radiowe i w efekcie zacinanie się lub opóźnienia dźwięku. Ustaw Soundbar z daleka od urządzeń, które mogą powodować zakłócenia radiowe (np. router sieci bezprzewodowej). ; Zmień stan połączenia z siecią TV z bezprzewodowego na przewodowe.

12 ROZWIĄZYWANIE PROBLEMÓW

Przed zgłoszeniem się do serwisu należy sprawdzić następujące informacje.POL - 39 Głośność głośnika niskotonowego jest zbyt niska. ; Oryginalna głośność odtwarzanej zawartości może być niska. Spróbować wyregulować poziom głośności głośnika niskotonowego. (Patrz strona 12.) ; Ustawić głośnik niskotonowy bliżej siebie. Jeśli telewizor nie jest podłączony za pośrednictwem portu HDMI TO TV (eARC/ARC). ; Sprawdzić, czy przewód HDMI jest prawidłowo podłączony do złącza eARC. (Patrz strona 19.) ; Podłączenie może być niemożliwe ze względu na podłączone urządzenie zewnętrzne (dekoder STB, konsola do gier itd.). Podłączyć bezpośrednio do listwy Soundbar. ; Funkcja HDMI-CEC może nie być włączona w telewizorze. Włączyć funkcję CEC w menu telewizora. (Telewizor Samsung: Strona główna ( ) → Menu → Ustawienia ( ) → Wszystkie ustawienia ( ) → Połączenie → Menedżer urządzeń zewnętrznych → Anynet+ (HDMI-CEC) WŁ.) ; Aby połączyć się za pomocą funkcji eARC, funkcja eARC musi być włączona w menu telewizora. (Telewizor Samsung : Strona główna ( ) → Menu → Ustawienia ( ) → Wszystkie ustawienia ( ) → Dźwięk → Ustawienia eksperckie → Tryb HDMI-eARC (Auto)) Brak dźwięku podczas podłączania do telewizora w trybie HDMI TO TV ( eARC/ARC

; Urządzenie nie jest w stanie odtworzyć sygnału wejściowego. Zmień wyjście dźwięku telewizora na PCM lub AUTO. (Telewizor Samsung: Strona główna ( ) → Menu → Ustawienia ( ) → Wszystkie ustawienia ( ) → Dźwięk → Ustawienia eksperckie → Format wyjściowego dźwięku cyfrowego) Głośnik Soundbar nie łączy się za pomocą Bluetooth. ; W przypadku nawiązywania połączenia z nowym urządzeniem przejść do trybu „BT PAIRING”. (Nacisnąć przycisk PAIR na pilocie lub nacisnąć i przytrzymać przycisk (Źródło) na panelu przez co najmniej 5sekund.) ; Jeśli listwa Soundbar jest podłączona do innego urządzenia, w celu zmiany połączenia należy najpierw odłączyć to urządzenie. ; Na urządzeniu do podłączenia ponownie nawiązać połączenie po wyczyszczeniu listy głośników Bluetooth. (Telewizor Samsung: Strona główna ( ) → Menu → Ustawienia ( ) → Wszystkie ustawienia ( )

• Dźwięk → Wyjście dźwięku → Lista głośników Bluetooth) ; Automatyczne nawiązywanie połączenia z telewizorem może być wyłączone. Gdy listwa Soundbar pracuje w trybie „BT READY”, nacisnąć i przytrzymaj przycisk Lewo na pilocie listwy Soundbar przez 5 sekund, aby wybrać tryb ON-TV CONNECT. Jeśli jest widoczna opcja OFF-TV CONNECT, ponownie nacisnąć i przytrzymać przycisk Lewo przez 5 sekund, aby zmienić wybór. ; Wyjąć i ponownie podłączyć wtyczkę zasilającą, a następnie ponowić próbę. ; Zainicjować produkt i spróbować ponownie. (Patrz strona 37.)POL - 40 Dźwięk zanika podczas połączenia za pomocą Bluetooth. ; Niektóre urządzenia, takie jak kuchenki mikrofalowe czy routery bezprzewodowe, mogą powodować zakłócenia sygnału radiowego, jeśli znajdują się zbyt blisko głośnika Soundbar. ; Jeśli urządzenie połączone za pomocą Bluetooth znajdzie się zbyt daleko od głośnika Soundbar, może wystąpić zanikanie dźwięku. Umieść urządzenie bliżej głośnika Soundbar. ; Jeśli część ciała użytkownika ma kontakt z urządzeniem Bluetooth lub produkt został umieszczony na metalowym elemencie umeblowania, może wystąpić zanikanie dźwięku. Sprawdź miejsce montażu i warunki użytkowania. Obsługa wielu połączeń Bluetooth nie działa. ; Kiedy telewizor jest podłączony do głośnika Soundbar, obsługa wielu połączeń Bluetooth może nie działać. Odłącz głośnik Soundbar od telewizora i spróbuj ponownie. ; Sprawdź, czy obsługa wielu połączeń Bluetooth jest włączona. (Sprawdź sekcję Głośnik Soundbar nie łączy się za pomocą Bluetooth.). ; Odłącz aktualnie odtwarzające urządzenie, sparuj urządzenie, które chcesz połączyć, a następnie ponownie podłącz poprzednie urządzenie. ; Jeśli nie słychać dźwięku nawet po poprawnym połączeniu, sprawdź sekcję Dźwięk zanika podczas połączenia za pomocą Bluetooth.. Głośnik Soundbar nie włącza się automatycznie razem z telewizorem. ; W przypadku wyłączenia listwy Soundbar podczas oglądania telewizora synchronizacja zasilania z telewizorem zostaje dezaktywowana. Najpierw wyłączyć telewizor. 13 LICENCJI Dolby, Dolby Atmos, and the double-D symbol are registered trademarks of Dolby Laboratories Licensing Corporation. Manufactured under license from Dolby Laboratories. Condential unpublished works. Copyright © 2012-2021 Dolby Laboratories. All rights reserved. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS, Inc. or DTS Licensing Limited. DTS, Digital Surround, Virtual:X, and the DTS logo are registered trademarks or trademarks of DTS, Inc. in the United States and other countries. © 2021 DTS, Inc. ALL RIGHTS RESERVED. The terms HDMI, HDMI High-Denition Multimedia Interface, HDMI Trade dress and the HDMI Logos are trademarks or registered trademarks of HDMI Licensing Administrator, Inc. The Bluetooth® word mark and logos are registered trademarks owned by Bluetooth SIG, Inc. and any use of such marks by Samsung Electronics Co., Ltd. is under license. Other trademarks and trade names are those of their respective owners.POL - 41 [ENERGY STAR] ENERGY STAR qualied model only – Your Samsung product is ENERGY STAR qualied in its factory default setting. Change to certain features, settings and functionality in this product can change the power consumption, possibly beyond the limits required for ENERGY STAR qualication. – Environmental Protection Agency and Department of Energy. ENERGY STAR is a joint program of the Government agencies, designed to promote energy efcient products and practices. Refer to www.energystar.gov for more information of the ENERGY STAR Program. ENERGY STAR qualied model only (Applicable to Thin Client models only) As an ENERGY STAR® Partner, SAMSUNG has determined that this product meets the ENERGY STAR® guidelines for energy efciency. – The ENERGY STAR Program has been to reduced greenhouse gas emissions and save energy through voluntary labeling. – Power management setting of this product have been enabled by default, and have various timing setting from 1 minutes to 5 hours. – The product can wake with a button press on the chassis from sleep mode. ENERGY STAR qualied model only (The other models) – As an ENERGY STAR Partner, Samsung has determined that this product or product models meets the ENERGY STAR guideline for energy efciency. 14 INFORMACJA O LICENCJI OPEN SOURCE W przypadku wątpliwości i pytań dotyczących rozwiązań open source należy się skontaktować z zespołem Samsung Open Source (http://opensource.samsung.com). 15 WAŻNE INFORMACJE DOTYCZĄCE OBSŁUGI SERWISOWEJ

• Rysunki i ilustracje znajdujące się w tej instrukcji obsługi służą wyłącznie jako źródło informacji i mogą różnić się od rzeczywistego wyglądu produktu.

• I stnieje możliwość nałożenia opłaty administracyjnej w przypadku gdy: (a) zostanie wezwany technik, a w urządzeniu nie zostanie stwierdzona żadna wada (tj. w przypadku, gdy użytkownik nie przeczyta niniejszej instrukcji). (b) urządzenie zostanie przyniesione do punktu napraw, a w urządzeniu nie zostanie stwierdzona żadna wada (tj. w przypadku, gdy użytkownik nie przeczyta niniejszej instrukcji).

• Użytkownik zostanie poinformowany o wysokości takiej opłaty administracyjnej przed wykonaniem jakiejkolwiek naprawy lub wizytą technika na miejscu.POL - 42

16 DANE TECHNICZNE I UWAGI

Dane techniczne Nazwa modelu HW-Q60C

Waga 3,5 kg Wymiary (szer. x wys. x głęb.) 1030,0 x 57,0 x 105,0 mm Zakres temperatur roboczych +5°C do +35°C Zakres wilgotności roboczej 10 % ~ 75 % WZMACNIACZ Znamionowa moc wyjściowa 180W (30W x 6) Obsługiwane formaty odtwarzania Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS / DTS Digital Surround / LPCM 8ch Nazwa głośnika niskotonowego PS-WC67B Waga 5,5 kg Wymiary (szer. x wys. x głęb.) 184,0 x 343,0 x 295,0 mm WZMACNIACZ Znamionowa moc wyjściowa 160W Całkowity pobór mocy w trybie czuwania (W) 2,0W Bluetooth Metoda dezaktywacji portu Naciśnij i przytrzymaj przycisk SOUND MODE przez co najmniej 5 sekund, by wyłączyć funkcję Bluetooth Power. UWAGI

• Samsung Electronics Co., Ltd. zastrzega sobie prawo do zmiany danych technicznych bez uprzedzenia.

• Wagę i wymiary podano w przybliżeniu.

• Niniejszym rma Samsung Electronics zaświadcza, że to urządzenie radiowe jest zgodne z zapisami Dyrektywy 2014/53/EU i innymi odpowiadającymi wymogami prawnymi obowiązującymi w Wielkiej Brytanii. Pełny tekst Deklaracji Zgodności można przeczytać na stronie http://www.samsung.com. W tym celu należy kliknąć opcję Wsparcie i wprowadzić nazwę produktu. Urządzenia można używać we wszystkich państwach UE i w Wielkiej Brytanii.POL - 43

• MOC WYJŚCIOWA URZĄDZENIA BEZPRZEWODOWEGO Maks. moc nadajnika RF 100mW dla 2,4GHz – 2,4835GHz 25mW dla 5,725GHz – 5,825GHz [Sposób poprawnego usuwania baterii, w które wyposażony jest niniejszy produkt] (Dotyczy krajów, w których stosuje się systemy segregacji odpadów) Niniejsze oznaczenie na baterii, instrukcji obsługi lub opakowaniu oznacza, że po upływie okresu użytkowania baterie, w które wyposażony był dany produkt, nie mogą zostać usunięte wraz z innymi odpadami pochodzącymi z gospodarstw domowych. Przy zastosowaniu takiego oznaczenia symbole chemiczne (Hg, Cd lub Pb) wskazują, że dana bateria zawiera rtęć, kadm lub ołów w ilości przewyższającej poziomy odniesienia opisane w dyrektywie WE 2006/66. Jeśli baterie nie zostaną poprawnie zutylizowane, substancje te mogą powodować zagrożenie dla zdrowia ludzkiego lub środowiska naturalnego. Prawidłowe usuwanie produktu (zużyty sprzęt elektryczny & elektroniczny) (Dotyczy krajów, w których stosuje się systemy segregacji odpadów) To oznaczenie umieszczone na produkcie, akcesoriach lub dokumentacji oznacza, że po zakończeniu eksploatacji nie należy tego produktu ani jego akcesoriów (np. ładowarki, zestawu słuchawkowego, przewodu USB) wyrzucać wraz ze zwykłymi odpadami gospodarstwa domowego. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, prosimy o oddzielenie tych przedmiotów od odpadów innego typu oraz o odpowiedzialny recykling i praktykowanie ponownego wykorzystania materiałów. W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego dla środowiska recyklingu tych przedmiotów, użytkownicy w gospodarstwach domowych powinni skontaktować się z punktem sprzedaży detalicznej, w którym dokonali zakupu produktu, lub z organem władz lokalnych. Użytkownicy w rmach powinni skontaktować się ze swoim dostawcą i sprawdzić warunki umowy zakupu. Produktu ani jego akcesoriów nie należy usuwać razem z innymi odpadami komercyjnymi. Informacje na temat działań proekologicznych rmy Samsung oraz przepisów dotyczących poszczególnych produktów, np. rozporządzenia REACH, WEEE, norm dla baterii, można znaleźć na stronie: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

ROZPORZĄDZENIE KOMISJI (UE) 2019/1782

Wymogi dotyczące ekoprojektu dla zasilaczy zewnętrznych : www.samsung.com/global/ecodesign_componentCZE - 2
