BRUKSANVISNING HW-Q64C SAMSUNG

KVALIFISERT PERSONELL. Tabellen nedenfor viser en forklaring av symbolene som kan vises på Samsung-produktet ditt. FORSIKTIG FARE FOR ELEKTRISK STØT IKKE ÅPNE.Dette symbolet angir at det er høyspenning på innsiden. Det er farlig å komme i kontakt med interne deler av dette produktet.Dette symbolet angir at det følger med viktig dokumentasjon vedrørende bruk og vedlikehold i dette produktet.Klasse II-produkt: Dette symbolet indikerer at det ikke krever jording.Hvis dette symbolet ikke vises på et produkt med strømledning, MÅ produktet ha en pålitelig kontakt med jord (jording). Vekselspenning: Dette symbolet indikerer at den nominelle spenningen som er merket med symbolet, er vekselspenning.Likestrømsspenning: Dette symbolet indikerer at den nominelle spenningen som er merket med symbolet, er likestrømsspenning.Forsiktig, se i instruksjonene før bruk: Dette symbolet instruerer brukeren til å se i brukerhåndboken for ytterligere sikkerhetsrelatert informasjon. ADVARSEL

• For å redusere faren for brann eller elektrisk støt, utsett ikke denne enheten for regn eller fuktighet. FORSIKTIG

• For å bryte strømmen til apparatet må stikket fjernes fra stikkontakten, av den grunn må alltid strømkontakten vare klar til bruk.

• Ikke utsett apparatet for dryppende vann eller vannsprut. Ikke plasser gjenstander fylt med væske, f.eks. vaser, på apparatet.

• For å slå av apparatet helt, må du trekke ut pluggen fra stikkontakten. Derfor må pluggen til enhver tid være lett tilgjengelig.NOR - 3 FORHOLDSREGLER

1. Kontroller at strømforsyningen i huset

overholder strømkravene på ID-etiketten på undersiden av produktet. Monter produktet horisontalt, på en egnet base (møbel), med tilstrekkelig rom rundt enheten for ventilasjon 7~10 cm. Sørg for at ventilasjonsåpningene ikke er tildekket. Ikke plasser enheten eller annet utstyr på toppen av utstyr som kan bli varmt. Enheten er konstruert for kontinuerlig bruk. For å slå enheten helt av trekker du støpslet helt ut av stikkontakten. Trekk støpslet ut av enheten hvis du har til hensikt å la den stå ubrukt over lengre tid.

andre varmekilder. Dette kan føre til overoppheting og føre til feil på enheten.

4. Beskytt produktet mot fuktighet (f.eks.

vaser) og varmekilder (f.eks. ovner) eller utstyr som utstråler kraftige magnetfelt eller elektriske felter. Trekk støpslet ut av stikkontakten hvis det oppstår feil på enheten. Produktet er ikke beregnet på industriell bruk. Produktet er kun beregnet på personlig bruk. Det kan oppstå kondens hvis enheten eller platen lagret i lave temperaturer. Hvis man transporterer enheten om vinteren, må man vente omtrent 2 timer til enheten har nådd romtemperatur før man bruker den.

5. Batteriene som er brukt i dette produktet

inneholder kjemikalier som er miljøskadelige. Ikke kast batteriene i restavfallet. Ikke kast batteriene i åpen ild. Ikke kortslutt, demonter eller overoppheter batteriene. FORSIKTIG : Det er fare for eksplosjon hvis batteriet ikke byttes ut riktig. Bytt det bare ut med samme eller tilsvarende type.NOR - 4 INNHOLD 01 Kontrollere komponentene 6 02 Produkoversikt 7 Frontpanel/toppanel på Soundbar ------------------------- 7 Nedre panel i Soundbar ------------------------- 8 03 Bruke fjernkontrollen 9 Sette inn batterier før du bruker fjernkontrollen (AAA-batterier x 2) ------------------------- 9 Slik bruker du fjernkontrollen

Bruke de skjulte knappene (knapper med mer enn én funksjon)

Utgangsspesikasjoner for de forskjellige lydeffektmodusene

10 Montering av soundbar foran TV 35 11 Programvare-oppdatering 36 USB-oppdatering

12 Feilsøking 38 13 Lisens 40 14 Lisensmerknader om åpen kildekode 41 15 Viktig merknad om service 41 16 Spesikasjonerogveiledning 42 Spesikasjoner

• Design og spesikasjoner kan endres uten foregående varsel.

• Tilbehøret kan se annerledes ut enn illustrasjonene ovenfor.NOR - 7

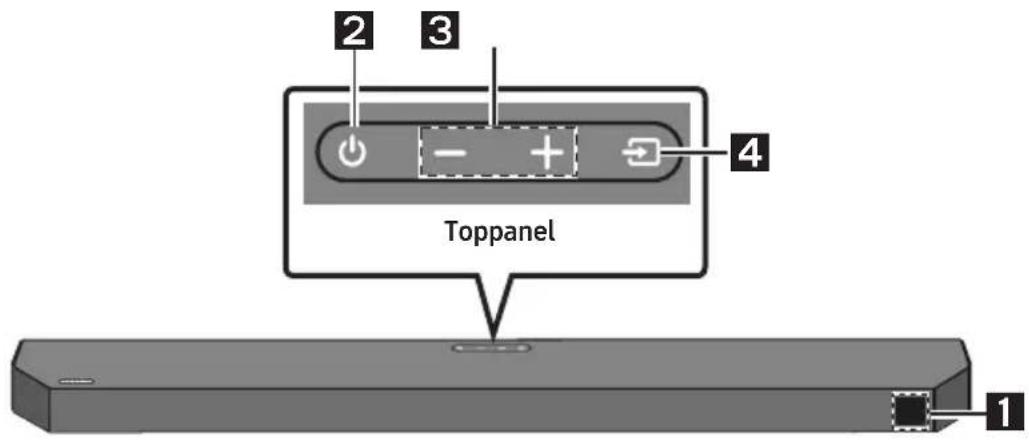

(Strøm)-knapp Slår på og av strømmen.

• Funksjonen Auto Power Down Enheten slås av automatisk i følgende situasjoner. – I modusen D.IN / HDMI / BT / USB: Hvis det ikke høres et lydsignal i 18 minutter.

• For å slå på “BT PAIRING”-modus endrer du kilden til “BT”-modus, og deretter trykker du på og holder inne (Kilde)-knappen i mer enn 5 sekunder.

• “*” modus støttes når eARC-funksjonen i TV-innstillingen er På.

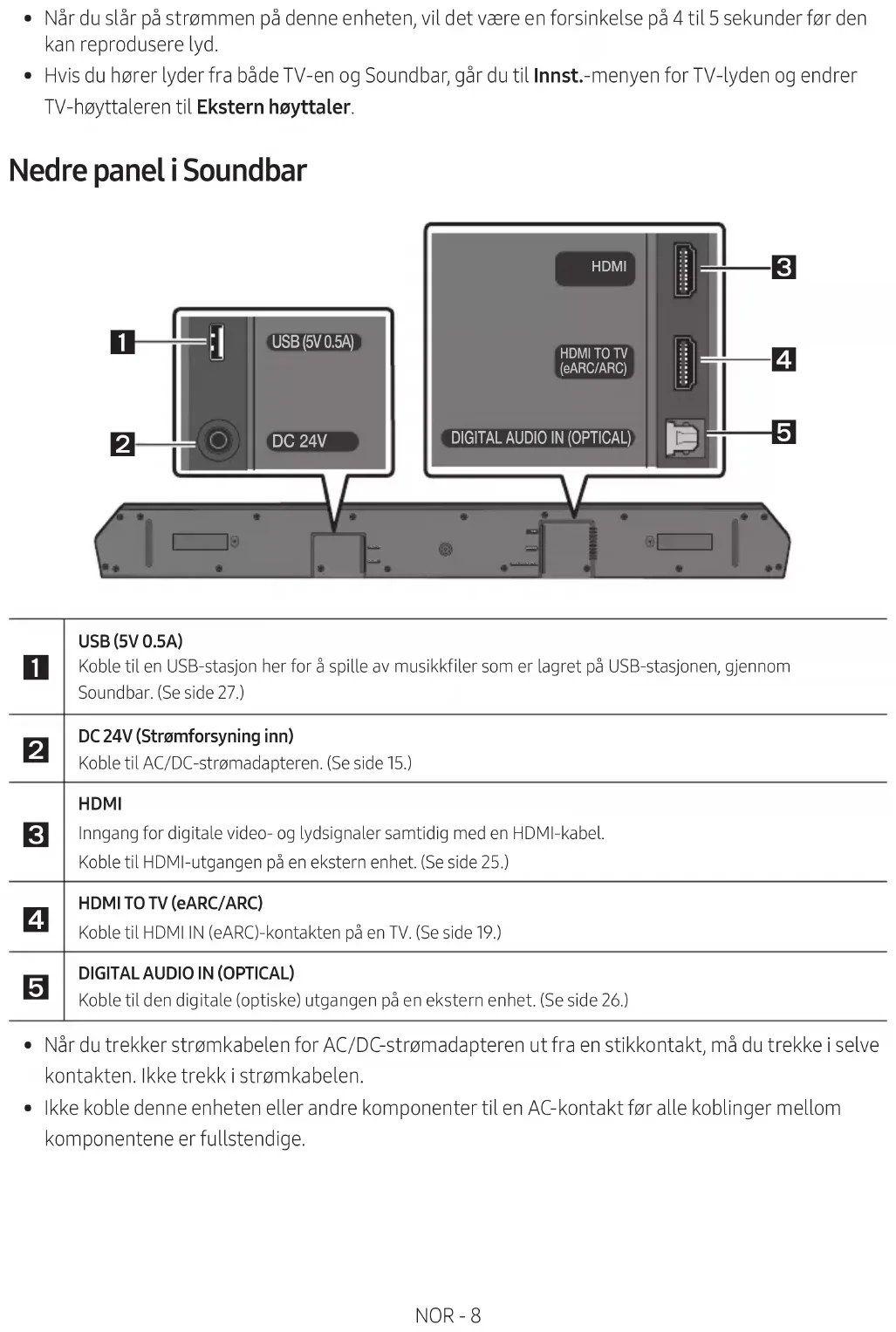

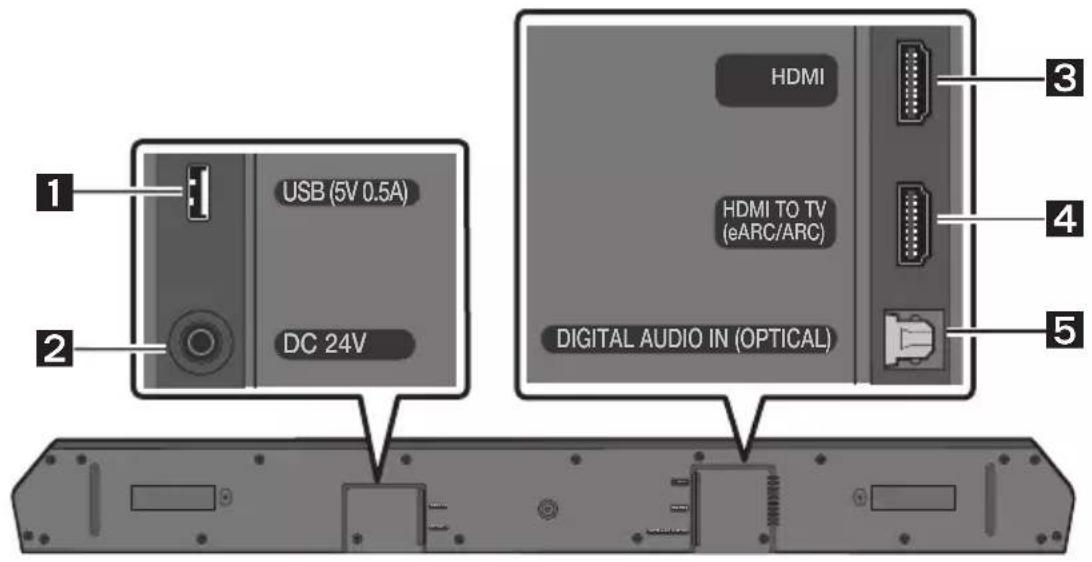

USB (5V 0.5A) Koble til en USB-stasjon her for å spille av musikkler som er lagret på USB-stasjonen, gjennom Soundbar. (Se side 27.)

• Ikke koble denne enheten eller andre komponenter til en AC-kontakt før alle koblinger mellom komponentene er fullstendige.NOR - 9 03 BRUKE FJERNKONTROLLEN Sette inn batterier før du bruker fjernkontrollen (AAA-batterier x 2) Skyv bakdekselet i pilens retning til det er helt av. Sett inn 2 AAA-batterier (1,5 V) som er orientert slik at polariteten er korrekt. Skyv bakdekselet tilbake på plass. Slik bruker du fjernkontrollen SOUND MODE WOOFERTONE CONTROL CH LEVEL

SOUNDMODEWOOFERTONE CONTROL CH LEVEL Strøm Slår på og av Soundbar.

SOUNDMODEWOOFERTONE CONTROL CH LEVEL Kilde Trykk for å velge en kilde som er koblet til Soundbar.

SOUNDMODEWOOFERTONE CONTROL CH LEVEL Demp Trykk på (Demp)-knappen for å slå av lyden. Trykk på den en gang til for å slå på lyden igjen.

• Demp Trykk på knappen Volum for å dempe lyden. Trykk på den igjen for å slå på lyden.NOR - 10

SOUND MODE WOOFER TONE CONTROL CH LEVEL CH LEVEL Ved å trykke på knappen kan du justere volumet for hver høyttaler.

• Trykk på knappen for å velge CENTER LEVEL og juster volumet mellom –6 og +6 ved å bruke Opp/Ned-knappene.

• Hvis høyttalerne bak (selges separat) er koblet til, støttes innstillingen REAR LEVEL. For å justere volumet til REAR LEVEL mellom –6 og +6 bruker du Opp/Ned-knappene.

Denne modusen gjør det enklere å høre talt dialog i lmer og på TV.

Denne modusen er optimalisert for visning på kvelden med innstillingene justert til å skru ned volumet, men å holde dialogen tydelig. – SYNC Hvis bilde og lyd ikke er synkronisert mellom TV-apparatet og Soundbar, trykker du på knappen (Lydkontroll) og velger SYNC. Still deretter lydforsinkelsen til 0–300millisekunder ved å trykke på knappene Opp/Ned. (Ikke tilgjengelig i “USB”- eller “BT”-modus.)

Dolby Virtual-funksjonen kan slås ON/OFF.

• Lydfunksjonen VOICE ENHANCE, NIGHT MODE og VIRTUAL kan slås ON/OFF ved å bruke Opp/Ned-knappene. (VIRTUAL-funksjonen er ikke tilgjengelig i modusen

• Trykk på og hold inne knappen (Lydkontroll) i cirka 5 sekunder for å justere lyden for hvert frekvensbånd. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz og 10 kHz kan velges med knappene Venstre/Høyre og kan justeres til en innstilling mellom -6 og +6 med knappene Opp/Ned. (Sikre at lydmodusen er satt til “STANDARD”

BT PAIRING” for å koble til en ny Bluetooth-enhet.

Avspilling/ Pause VOL WOOFER SOUNDMODEPAIR Du kan også spille av eller pause musikk ved å trykke på knappen.NOR - 11

VOL WOOFER SOUNDMODEPAIR Opp/Ned/ Venstre/ Høyre Trykk på de angitte områdene for å velge Opp/Ned/Venstre/ Høyre. Trykk på knappen Opp/Ned/Venstre/Høyre for å velge eller angi funksjonene.

• Gjenta Hvis du vil bruke Gjenta-funksjonen i “USB” -modus, trykker du på knappen Opp.

• Hoppe over musikk Trykk på knappen Høyre for å velge neste musikkl. Trykk på knappen Venstre for å velge forrige musikkl.

• ID SET Trykk og hold på Opp-knappen i 5 sekunder for å fullføre ID SET (når du kobler til en trådløs subwoofer eller trådløse høyttalere bak).

SOUND MODE WOOFER TONE CONTROL CH LEVEL Informasjon Trykk for å vise informasjon om aktiv funksjon eller tilgjengelig kodek.

Fyldig 3D-lyd fra ethvert innhold. – STANDARD Spiller av original lyd.

• DRC (Dynamic Range Control) Lar deg bruke utvidet dynamisk område på Dolby Digital-spor. Trykk og hold inne SOUND MODE-knappen i mer enn fem sekunder mens Soundbar er slått for å slå DRC (Dynamic Range Control) av eller på. Når DRC er slått på, er høye lyder redusert. (Lyden kan være forvrengt.)

• Bluetooth Power Denne funksjonen slår automatisk på Soundbar når det kommer en tilkoblingsforespørsel fra en tidligere tilkoblet TV eller Bluetooth-enhet. Innstillingen er På som standard. – Trykk og hold SOUND MODE-knappen inne i mer enn 5 sekunder for å slå av Bluetooth Power-funksjonen.NOR - 12

SOUND MODE WOOFER TONE CONTROL CH LEVEL WOOFER- NIVÅ (BASS) CH LEVEL TONE CONTROL WOOFER SOUND MODE CH LEVEL TONE CONTROL WOOFER SOUND MODE CH LEVEL TONE CONTROL WOOFERSOUND MODE CH LEVEL TONE CONTROL WOOFERSOUND MODE Trykk knappen oppover eller nedover for å justere nivået på basshøyttaleren (bass) til -12 eller mellom -6 til +6. For å sette basshøyttaler (bass)-volumnivået til 0 (standard), trykker du på knappen.

• Trykk på knappen for å velge TREBLE eller BASS og juster volumet mellom –6 og +6 ved å bruke Opp/Ned-knappene. Når bassnivået endres, justeres også subwoofernivået deretter. Bruke de skjulte knappene (knapper med mer enn én funksjon) Skjult knapp Side Knapp på fjernkontrollen Funksjon WOOFER (Opp) Fjernkontrollen til TV På/Av (Standby) Side 14 Venstre Automatisk tilkobling av TV av/på (BT klar) Side 24 Opp ID SET Side 11 (Lydkontroll) 7-bånds EQ Side 10 SOUND MODE DRC ON/OFF (Standby) Side 11 Bluetooth Power Side 11NOR - 13 Utgangsspesikasjonerfordeforskjelligelydeffektmodusene Effekt Inngang Utgang Med bare subwoofer Med subwoofer og trådløst bakre høyttalersett SOUND MODE Surround VOL WOOFER SOUND MODE Bluetooth POWER SURROUND SOUND

• Samsung trådløst bakhøyttalersett kan kjøpes separat. Hvis du vil kjøpe et sett, kan du kontakte forhandleren du kjøpte Soundbar av.

• Når inngangskilden er Dolby Atmos®, gir basshøyttalerens eneste oppsett 3.1-kanallyd, mens oppsettet av basshøyttaleren og det trådløse bakøyttalersettet gir 5.1-kanallyd.

• Still inn TV-høyttaleren på Ekstern høyttaler for å bruke denne funksjonen.

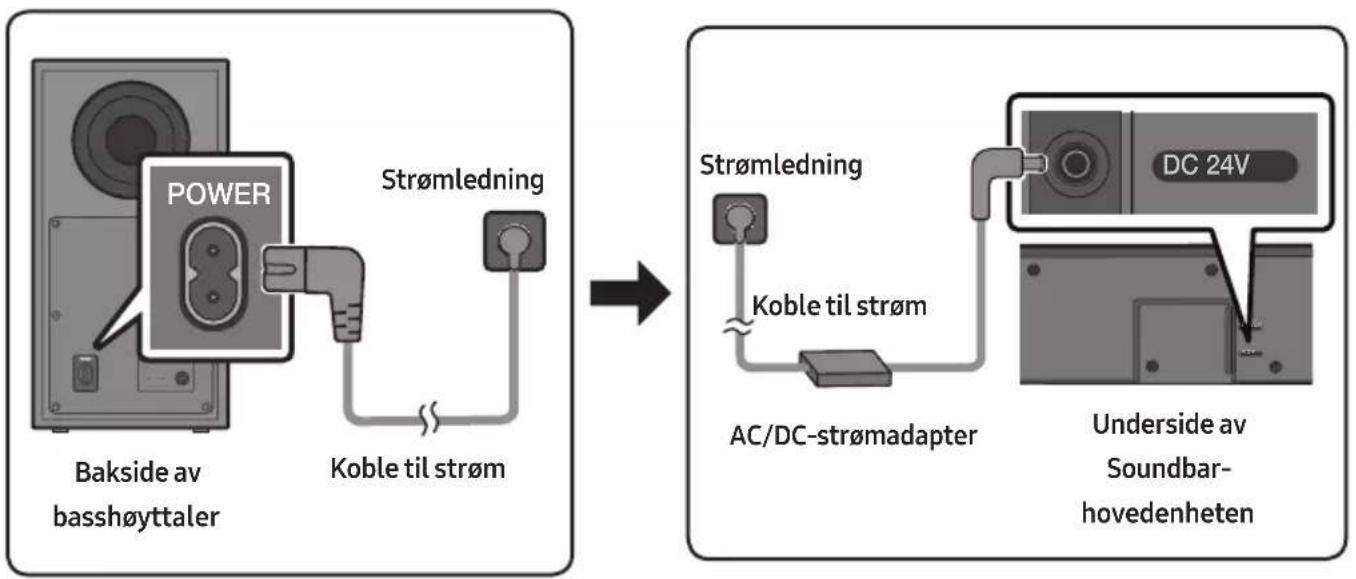

Koble til strøm Bruk strømkomponentene til å koble basshøyttaleren og Soundbar til en stikkontakt i følgende rekkefølge:

• Hvis du kobler fra strømledningen og kobler den til igjen når produktet er slått på, slås Soundbar på automatisk.NOR - 16 Koble til basshøyttaleren manuelt hvis automatisk tilkobling mislykkes Før du gjennomfører den manuelle tilkoblingen som angitt nedenfor:

• Kontroller at strømkablene for Soundbar og basshøyttaleren er ordentlig koblet til.

• Kontroller at Soundbar er slått på.

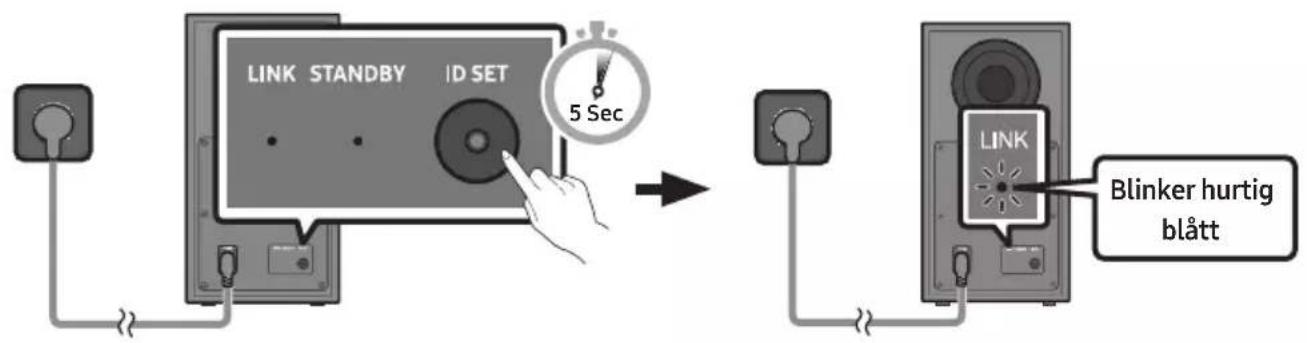

1. Trykk på og hold inne ID SET på baksiden av basshøyttaleren i minst 5 sekunder.

• Den røde indikatorlampen på baksiden av basshøyttaleren slukkes, og den blå indikatorlampen blinker. Blinker hurtig blått 5 Sec Bakside av basshøyttaler Bakside av basshøyttaler

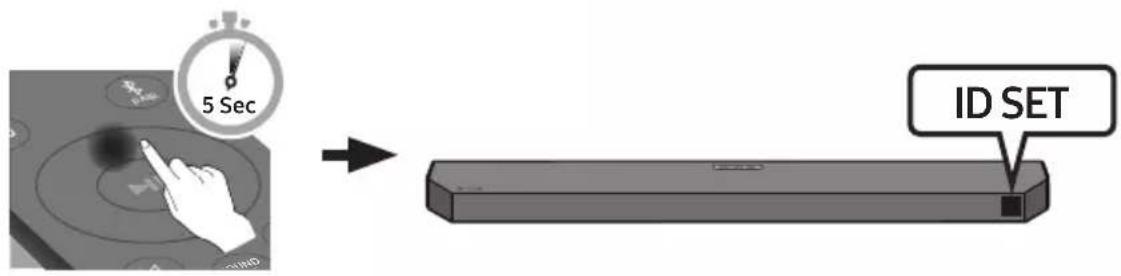

2. Trykk på og hold inne Opp-knappen på fjernkontrollen i minst 5 sekunder.

• Meldingen ID SET vises på displayet på Soundbar i et øyeblikk før den forsvinner.

• Soundbar blir automatisk slått på når ID SET er fullført. SOUNDMODE PAIR5 Sec ID SET

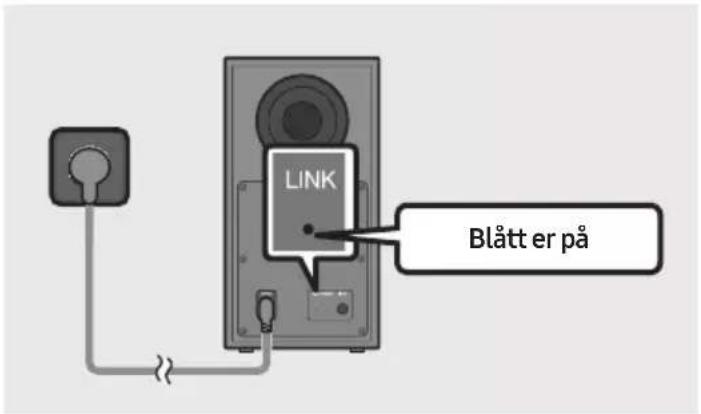

3. Kontroller at LINK-indikatoren lyser blått kontinuerlig (tilkobling fullført).

Blått er på LINK-indikatoren slutter å blinke og lyser kontinuerlig blått når en forbindelse er etablert mellom Soundbar og den trådløse basshøyttaleren.NOR - 17 LED-indikatorlamper på baksiden av basshøyttaleren LED Status Beskrivelse Løsning Blå På Tilkoblet (normal drift) - Blinker Gjenoppretter tilkoblingen Kontroller at strømledningen er riktig koblet til Soundbar-enheten, eller vent i omtrent 5 minutter. Hvis blinkingen vedvarer, kan du prøve å koble til basshøyttaleren manuelt. Se side 16. Rød

Standby (med Soundbar- hovedenheten slått av) Kontroller at strømkabelen til Soundbar-hovedenheten er ordentlig koblet til. Tilkoblingen mislyktes Koble til igjen. Se instruksjonene for manuell tilkobling på side 16. Rød og blå Blinker Teknisk feil Se kontaktopplysninger til Samsung Service Center i brukerhåndboken. MERKNADER

• Før du ytter eller monterer dette produktet, må du slå av strømmen og trekke ut strømledningen.

• Hvis hovedenheten er slått av, vil den trådløse basshøyttaleren gå over i ventemodus, og STANDBY-LAMPEN på baksiden blir rød etter å ha blinket blått ere ganger.

• Hvis du bruker en enhet som bruker samme frekvens som Soundbar i nærheten av Soundbar, kan forstyrrelser føre til at lyden forsvinner.

• Den maksimale overføringsavstanden for det trådløse signalet til hovedenheten er ca. 10 meter, men kan variere avhengig av bruksmiljøet. Hvis det nnes en vegg i armert betong eller metall mellom hovedenheten og den trådløse basshøyttaleren, kan det hende at systemet ikke fungerer i det hele tatt, ettersom det trådløse signalet ikke kan trenge gjennom metall.NOR - 18 FORSIKTIG

• De trådløse mottakerantennene er innebygd i den trådløse basshøyttaleren. Beskytt enhetene mot vann og fuktighet.

• For optimal lytteytelse må du passe på at det ikke er noen hindringer i området rundt plasseringene til den trådløse subwooferen og de trådløse høyttalerne bak (selges separat). Koble Samsung Wireless Rear Kit til Soundbar Utvid til ekte trådløs surroundlyd ved å koble Samsungs trådløse bakre høyttalersett (SWA-9200S, selges separat) til Soundbar. Hvis du vil ha mer informasjon om tilkoblinger, kan du se brukerhåndboken til Samsungs trådløse bakre høyttalersett.NOR - 19

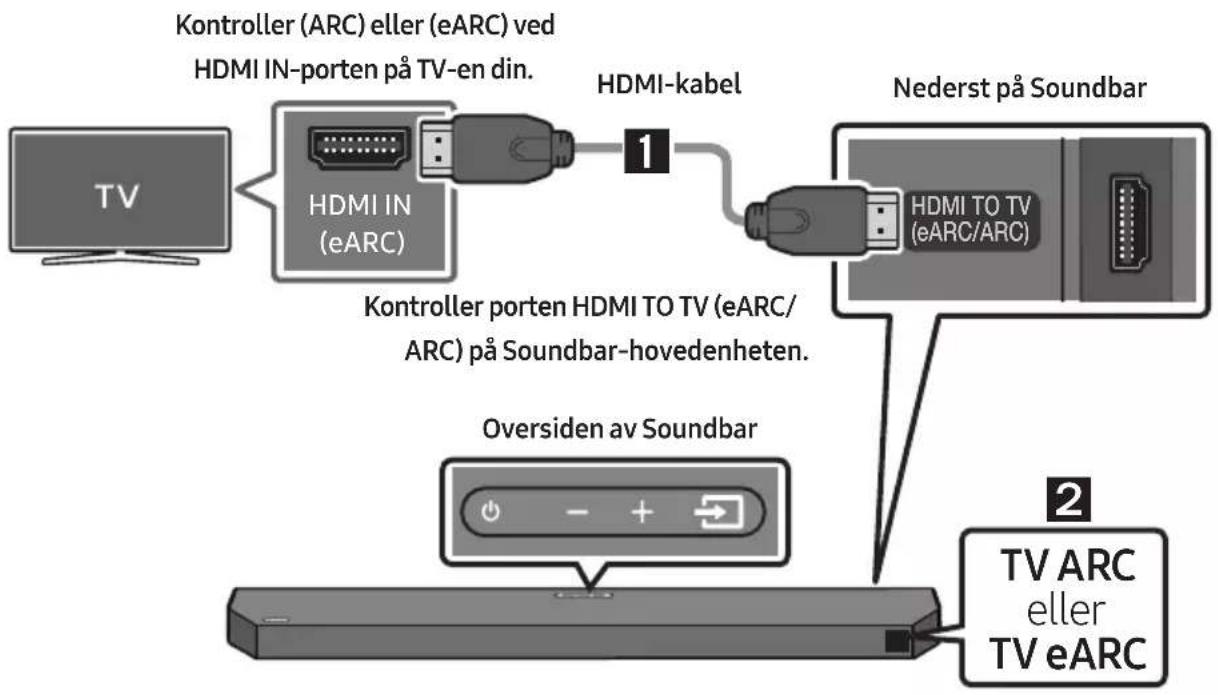

• For å koble HDMI-kabelen mellom TV-en og Soundbar må du huske å koble til terminalene merket ARC eller eARC. Ellers kan det hende at TV-lyden ikke avgis.

2. “TV ARC” eller “TV eARC” vises i displayet på Soundbar-hovedenheten, og TV-lyden spilles av på

• “TV eARC” vises når eARC-funksjonen i TV-innstillingen er På.NOR - 20

• For å koble til med eARC må eARC-funksjonen i TV-menyen være satt til På. Se i TV- brukerhåndboken hvis du vil ha mer informasjon om innstilling. (F.eks. Samsung-TV : Hjem ( ) → Meny → Innst. ( ) → Alle innstillinger ( ) → Lyd → Ekspertinnstillinger → HDMI-eARC-modus (Auto))

• Hvis TV-lyden ikke kan høres, trykker du på knappen (Kilde) på fjernkontrollen eller på oversiden av Soundbar for å gå til “D.IN”-modus. Skjermen viser “D.IN” og “TV ARC” eller “TV eARC” i tur og orden, og TV-lyden spilles av.

• Hvis “TV ARC” eller “TV eARC” ikke vises på displayet på Soundbar-hovedenheten, må du kontrollere at HDMI-kabelen er koblet til riktig port.

• Bruk volumknappene på fjernkontrollen til TV-en for å endre volumet på Soundbar. MERKNADER

• ARC og eARC varierer i båndbredde. eARC som er en forbedret versjon av lydreturkanalen, har betydelig høyere båndbredde enn ARC. Høyere båndbredde øker mengden data som kan sendes. Med eARC-kanalen kan du få lyden gjennom formater som Dolby Atmos®.

• Når kringkastingssignalene er i Dolby Digital-format og innstillingen for “lydformat for digital utgang” er satt til PCM på TV-en, anbefales det å endre innstillingen til Dolby Digital. Når innstillingen blir endret, kan du oppleve bedre lydkvalitet. (TV-menyen kan bruke forskjellige ord for Dolby Digital og PCM, avhengig av TV-produsenten.)NOR - 21 Metode 2. Koble til med en optisk kabel Sjekkliste for fortilkobling

Oversiden av Soundbar

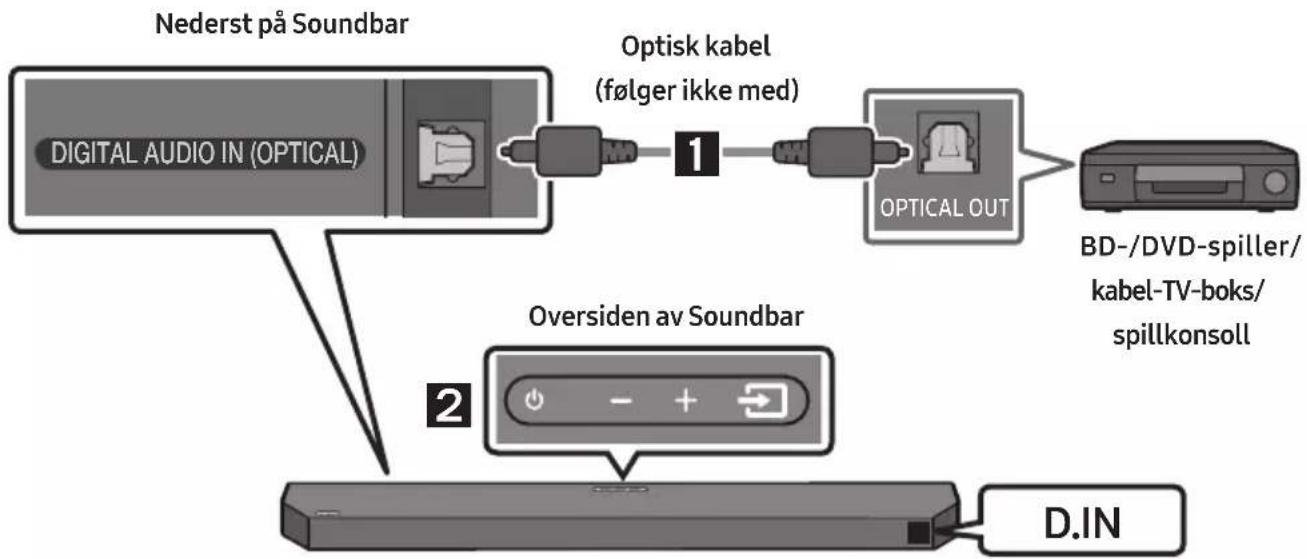

med en digital optisk kabel (følger ikke med).

2. Trykk på knappen (Kilde) på toppanelet eller på fjernkontrollen, og velg deretter “D.IN”-

• Den kan fungere i samsvar med kodeken som støttes av TV-en.

• Denne funksjonen støttes kun når HDMI-kabelen eller den optiske kabelen (følger ikke med) er tilkoblet.

• Meldingen som vises, avhenger av TV-modellen.

• Denne funksjonen er tilgjengelig på enkelte Samsung-TV-er og enkelte Soundbar-modeller.NOR - 23 Metode 3. Koble til via Bluetooth Når en TV er koblet til via Bluetooth, kan du høre stereolyd uten å måtte stresse med kabler.

• Det er bare mulig å koble til én TV om gangen. SOUND MODE PAIR ELLER BT PAIRING Den første tilkoblingen

1. Trykk på PAIR-knappen på fjernkontrollen for å gå inn i modus for “BT PAIRING”.

(ELLER) a. Trykk på knappen (Kilde) på toppanelet og velg deretter “BT”. “BT” endres automatisk til “BT PAIRING” etter noen få sekunder eller endres til “BT READY” hvis det nnes en lagret tilkobling. b. Når “BT READY” vises, trykker du på og holder inne knappen (Kilde) på toppanelet på Soundbar i mer enn 5 sekunder for å vise “BT PAIRING”.

En tilgjengelig Soundbar vises med “Need Pairing” eller “Paired” på listen til TV-en over Bluetooth- enheter. Koble til Soundbar ved å velge meldingen og opprette en tilkobling.

• Når TV-en er koblet til, vises [TV-navn] → “BT” på frontdisplayet på Soundbar.

4. Nå kan du høre TV-lyden fra Soundbar.

• Etter at du har koblet Soundbar til TV-en for første gang, bruker du “BT READY”-modus til å koble til igjen. Hvis det ikke er mulig å koble til enheten

• Hvis den tidligere tilkoblede Soundbar-listingen (f.eks. “ Soundbar Q6C-Series(Bluetooth)” vises i listen, fjerner du den.

• Gjenta deretter trinn 1 til 3.NOR - 24 Koble Soundbar fra TV-en Trykk på knappen (Kilde) på toppanelet eller på fjernkontrollen, og bytt deretter til en av modusene, men ikke “BT”.

• Det tar tid å koble fra, fordi TV-en må ta imot et svar fra Soundbar. (Tiden som kreves, kan variere avhengig av TV-modellen.)

• Hvis du vil slå av automatisk Bluetooth-tilkoblingen mellom Soundbar og TV-en, trykker du på Venstre-knappen på fjernkontrollen i 5 sekunder mens Soundbar har status “BT READY”. (for å veksle mellom På → Av) Hva er forskjellen mellom BT READY og BT PAIRING?

• Finn en ny enhet innen 1 m for å koble til via Bluetooth-kommunikasjon.

• Elektroniske enheter kan forårsake radioforstyrrelser. Utstyr som avgir elektromagnetiske bølger, må holdes borte fra Soundbar-hovedenheten, f.eks. mikrobølgeovner, enheter i trådløse nettverk osv.NOR - 25

• Når du bruker Dolby Atmos®: Hvis inngangskilden er Dolby Atmos®, kan du se “Utgangsspesikasjoner for de forskjellige lydeffektmodusene” på side 13.

• HDMI Pass-Through er at Soundbar spiller av lyden fra kilden gjennom sine egne høyttalere og sender det uendrede videosignalet til en TV via en ekstra HDMI-kabel. SpesikasjonforstøttedeUHD-signaler(3840x2160p) Bildehastighet (bps)Fargedybde RGB4:4:4 YCbCr4:4:4 YCbCr4:2:2 YCbCr4:2:0< 608 bit O O O O10 bit - - O O12 bit - - O O 8 bit - - - -10 bit - - - -
• Støttet spesikasjon kan variere avhengig av den tilkoblede eksterne enheten eller bruksbetingelsene. Metode 2. Koble til med en optisk kabel OPTICAL OUT HDMI TO TV(ARC) DIGITAL AUDIO IN (OPTICAL)Optisk kabel (følger ikke med)Nederst på Soundbar BD-/DVD-spiller/ kabel-TV-boks/spillkonsoll

D.IN Oversiden av Soundbar

Du kan spille av musikkler som ligger på USB-stasjonen gjennom Soundbar. USB-port HDMI HDMI TO TV(eARC/ARC)DIGITAL AUDIO IN (OPTICAL)USB (5V 0.5A)DC 24VUSB (5V 0.5A) USB

4. Spill av musikkler fra USB-stasjonen gjennom Soundbar.

• Soundbar slås automatisk av (Auto Power Down) hvis det ikke er noe lydsignal fra USB- stasjonen eller ingen USB-stasjonstilkoblingen i mer enn 18 minutter. Kompatibilitetsliste Filtype Kodek Samplingsrate Bithastighet *.mp3 MPEG1 Layer2 32kHz ~ 48kHz 32 ~ 320kbps MPEG1 Layer3 32kHz ~ 48kHz 32 ~ 320kbps MPEG2 Layer3 16kHz ~ 24kHz 8 ~ 160kbps MPEG2.5 Layer3 8kHz ~ 12kHz 8 ~ 160kbps *.wma WMA7/8/9 (Kun lyd) 32kHz ~ 48kHz 32 ~ 320kbps *.ogg Vorbis 32kHz ~ 48kHz 45 ~ 500kbps *.aac *.m4a *.mp4 A AC- LC (MPEG2/MPEG4, kun lyd) 32kHz ~ 48kHz 32 ~ 320kbps *.wav LPCM 32kHz ~ 192kHz 1024 ~ 9216kbps *.ac FLAC 32kHz ~ 192kHz 162 ~ 8100kbps *.aiff AIFF 32kHz ~ 192kHz 1024 ~ 9216kbps

• Hvis det er for mange mapper (rundt 200) og ler (rundt 2000) lagret på USB-stasjonen, kan det ta litt tid før Soundbar får tilgang til og spiller av lene.

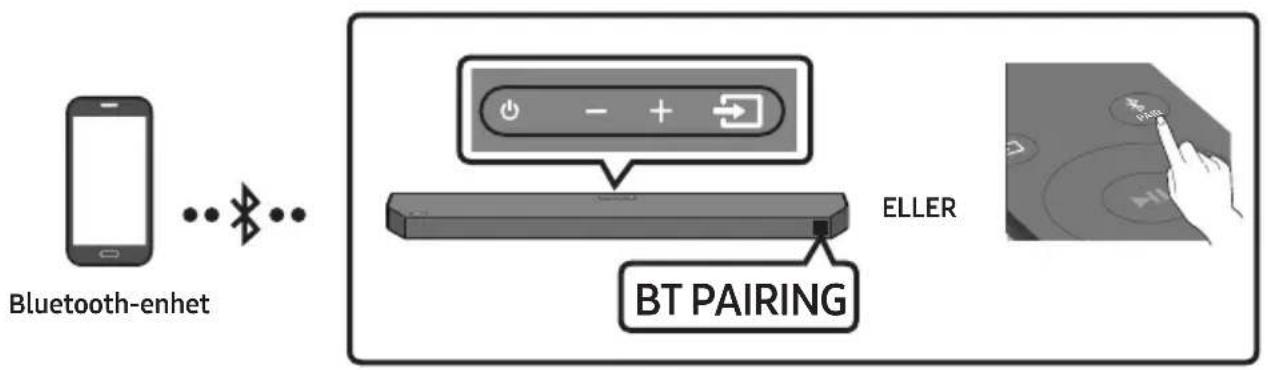

Koble til via Bluetooth Når en mobil enhet er koblet til via Bluetooth, kan du høre stereolyd uten å måtte stresse med kabler.

1. Trykk på PAIR-knappen på fjernkontrollen for å gå inn i modus for “BT PAIRING”.

(ELLER) a. Trykk på knappen (Kilde) på toppanelet og velg deretter “BT”. “BT” endres automatisk til “BT PAIRING” etter noen få sekunder eller endres til “BT READY” hvis det nnes en lagret tilkobling. b. Når “BT READY” vises, trykker du på og holder inne knappen (Kilde) på toppanelet på Soundbar i mer enn 5 sekunder for å vise “BT PAIRING”.

2. Velg “ [AV]Samsung Soundbar Q6C-Series” fra listen.

• Når Soundbar er koblet til mobilenheten, vises [mobilenhetens navn] → “BT” i frontdisplayet.

3. Spill av musikkler fra enheten som er koblet til via Bluetooth, gjennom Soundbar.

• Etter at du har koblet Soundbar til mobil enhet for første gang, bruker du “BT READY”-modus til å koble til igjen.NOR - 29 Hvis det ikke er mulig å koble til enheten

• Hvis du har en eksisterende Soundbar (f.eks. “[AV]Samsung Soundbar Q6C-Series”) på listen over høyttalere på mobilenheten, sletter du den.

• Gjenta da trinn 1 og 2. Hva er forskjellen mellom BT READY og BT PAIRING?

• Finn en ny enhet innen 1 m for å koble til via Bluetooth-kommunikasjon.

• Elektroniske enheter kan forårsake radioforstyrrelser. Utstyr som avgir elektromagnetiske bølger, må holdes borte fra Soundbar-hovedenheten, f.eks. mikrobølgeovner, enheter i trådløse nettverk osv.

• Du kan ikke koble Soundbar til en Bluetooth-enhet som bare støtter håndfrifunksjonen (HF).

• Når du har paret lydplanken til en Bluetooth-enhet, og du velger “[AV]Samsung Soundbar Q6C- Series” fra enhetens skannede liste over enheter, vil Soundbar automatisk skifte til “BT”-modus. – Kun tilgjengelig hvis Soundbar er listet opp som en av Bluetooth-enhetens parede enheter. (Bluetooth-enheten og Soundbar må ha vært paret minst en gang tidligere.)

• Soundbar vil først vises på Bluetooth-enhetens liste over tilgjengelige enheter når det vises “BT READY” på skjermen til Soundbar.

• Når du kobler Soundbar til en Bluetooth-enhet, må du plassere dem så nær hverandre som mulig.

• Jo lengre Soundbar og Bluetooth-enheten er fra hverandre, jo dårligere blir lydkvaliteten. Bluetooth-tilkoblingen kan frakobles når enhetene er utenfor det effektive området.

• Bluetooth-tilkoblingen fungerer kanskje ikke som forventet i områder med dårlig mottak.NOR - 30

• En Bluetooth-enhet kan oppleve støy eller feil under følgende forhold: – når kroppen er i kontakt med signalmottakeren på Bluetooth-enheten eller Soundbar – i hjørner eller når det er en hindring i nærheten, som en vegg eller skillevegg, der elektriske endringer kan forekomme – når den utsettes for radioforstyrrelser fra andre produkter som bruker samme frekvensområde, som medisinsk utstyr, mikrobølgeovner og trådløse LAN-enheter – Hindringer som dører og vegger kan fremdeles påvirke lydkvaliteten selv når enhetene er innenfor rekkevidde.

• Vær oppmerksom på at Soundbar ikke kan kobles sammen med andre Bluetooth-enheter mens Bluetooth-alternativet brukes.

• Den trådløse enheten kan føre til elektriske forstyrrelser under bruk.+X68 Bluetooth Power På (SOUND MODE) Hvis en Bluetooth-enhet som tidligere har blitt tilkoblet, forsøker å kobles til Soundbar når Bluetooth- funksjonen er slått på og Soundbar er slått av, slås Soundbar på automatisk.

Koble Bluetooth-enheten fra Soundbar Du kan koble Bluetooth-enheten fra Soundbar. For instruksjoner, se i Bluetooth-enhetens brukerhåndbok.

• Soundbar vil bli frakoblet.

• Når Soundbar er koblet fra Bluetooth-enheten, viser Soundbar “BT DISCONNECTED” på frontdisplayet. Koble Soundbar fra Bluetooth-enheten Trykk på knappen (Kilde) på det øvre panelet eller på fjernkontrollen, og bytt deretter til en annen modus, bare ikke BT.

• Det tar tid å koble fra, fordi Bluetooth-enheten må ta imot et svar fra Soundbar. (Frakoblingstiden kan variere avhengig av Bluetooth-enheten.)

• Når Soundbar er koblet fra Bluetooth-enheten, viser Soundbar “BT DISCONNECTED” på frontdisplayet.NOR - 31 Bluetooth-multitilkobling Soundbar kan kobles til 2 Bluetooth-enheter samtidig. Bluetooth-enhet A Bluetooth-enhet B

1. Koble Soundbar til opptil to Bluetooth-enheter. (Se side 28)

2. Spill av musikk fra en av de tilkoblede Bluetooth-enhetene når to enheter er tilkoblet.

3. Hvis musikk spilles av fra Bluetooth-enheten B mens du spiller av fra enheten A, spilles musikken

fra enheten B av og stopper/pauser avspillingen på enheten A automatisk.

4. I versjoner før AVRCP V1.4 kan skiftetiden for enheten som spiller av musikk, være forsinket.

• Enheten kan byttes av varsel eller alarm på enkelte enheter.

• Det kan hende at noen enheter ikke støtter Bluetooth-ertilkobling.

• “BT PAIRING”-modusen stopper når ingen enhet pares innen tre minutter.

• Det tar rundt sju sekunder å bytte enheter i enkelte apper.

• Hvis du prøver å koble til en tredje Bluetooth-enhet, blir A- eller B-enheten koblet fra. (En enhet som ikke spiller av for øyeblikket, blir koblet fra.)

• Bare én Samsung-TV eller to Bluetooth-enheter kan være koblet til samtidig.

• Soundbar blir koblet fra Bluetooth-enheter når den får en tilkoblingsforespørsel fra en Samsung-TV.NOR - 32 Bruke Tap Sound Berør Soundbar med mobilenheten for å spille av lyd fra mobilenheten via Soundbar.

• Denne funksjonen er kanskje ikke støttet, avhengig av mobilenheten.

• For detaljer om hvordan du slår på funksjonen, se “Aktiver Tap Sound-funksjonen” nedenfor.

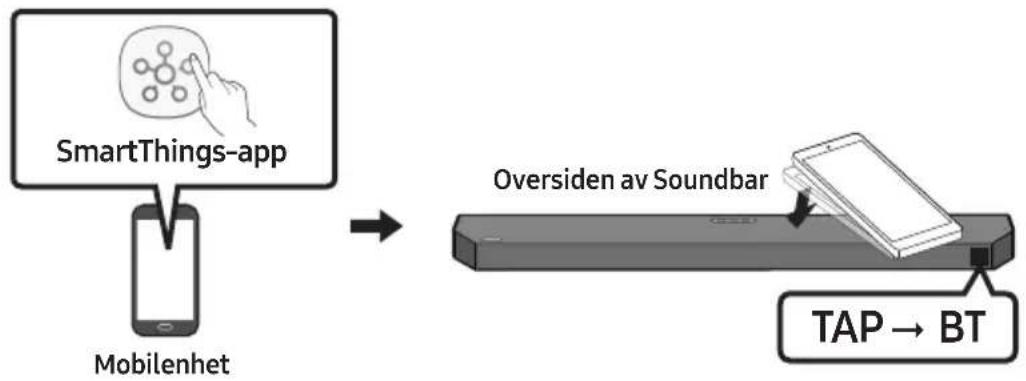

2. Trykk på Soundbar med mobilenheten. Velg “Start nå” i det viste meldingsvinduet.

En tilkobling etableres mellom mobilenheten og Soundbar via Bluetooth.

3. Spill av lyd fra mobilenheten via Soundbar.

• Denne funksjonen kobler en mobilenhet til Soundbar via Bluetooth ved å oppdage vibrasjoner som oppstår når enheten berører Soundbar.

• Forsikre deg om at mobilenheten ikke trykker på et skarpt hjørne av Soundbar. Soundbar eller mobilenheten kan få riper eller bli ødelagt.

• Det anbefales at mobilenheten er dekket med et etui. Bank lett på det brede området i den øvre delen av Soundbar, uten å bruke for mye kraft.

• For å bruke denne funksjonen, oppdater SmartThings-appen til den nyeste versjonen. Funksjonen er kanskje ikke støttet, avhengig av appversjonen. Aktiver Tap Sound-funksjonen Bruk SmartThings-appen til å slå på Tap View, Tap Sound-funksjonen.

1. På mobilenheten, kjør SmartThings-appen.

2. Velg ( → ) i SmartThings-appskjermen vist på mobilenheten.

3. Still “Tap View, Tap Sound” til På for å la funksjonen fungere når en mobilenhet beveger seg i

nærheten av Soundbar. MERKNADER

• Når mobilenheten er i strømsparingsmodus, vil Tap Sound-funksjonen ikke fungere.

• Tap Sound-funksjonen fungerer kanskje ikke hvis det er enheter i nærheten av Soundbar som forårsaker radioforstyrrelser, for eksempel elektriske enheter. Forsikre deg om at enheter som kan forårsake radioforstyrrelser, er plassert i tilstrekkelig avstand fra Soundbar.NOR - 33 09 INSTALLERE VEGGFESTET Forholdsregler ved installasjon

• Installer bare på en loddrett vegg.

• Ikke installer på et sted med høy temperatur eller fuktighet.

• Kontroller at veggen er sterk nok til å bære vekten på produktet. Hvis ikke må veggen forsterkes, eller du må velge et annet sted for installasjonen.

• Kjøp og bruk egnede monteringsskruer eller -bolter for den typen vegg du har (gipsplate, stålplate, tre osv.). Fast om mulig monteringsskruene i veggstolper.

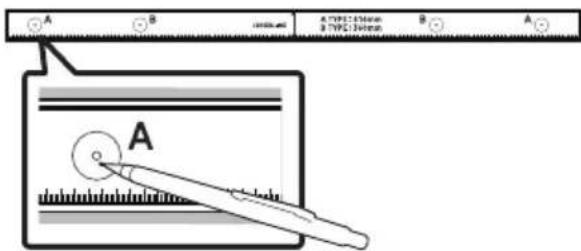

gjennom midten av A-TYPE-bildene på hver side av malen for å merke hullene for støtteskruene, og ta deretter bort Veggfestestyring.

4. Bor et hull i veggen ved hvert merke ved

• Hvis merkene ikke samsvarer med plasseringen av stiftene, må du passe på at du setter inn egnede fester i hullene før du setter inn støtteskruene. Hvis du bruker fester, må du passe på at hullene du borer, er store nok til festene du bruker.

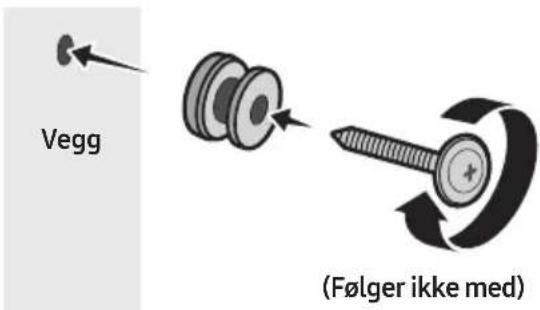

5. Skyv en skrue (følger ikke med) gjennom

hver Festeskrue, og skru deretter til hver skrue i hullet. (Følger ikke med) Vegg

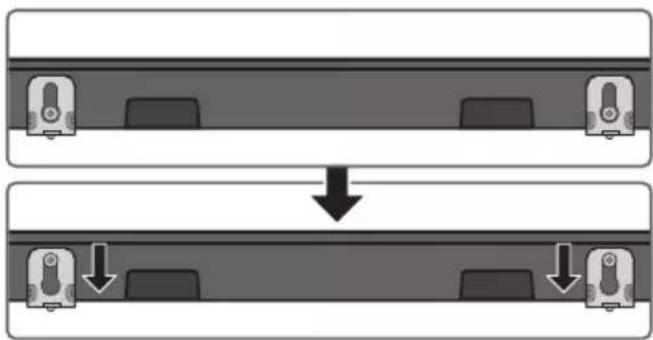

6. Monter de 2 Veggfestebrakettene riktig vei

på undersiden av Soundbar med 2 Skruene. USB (5V 0.5A) DC 24V

• Under monteringen må du kontrollere at opphengsdelen av Veggfestene er plassert på baksiden av Soundbar. Baksiden av Soundbar Høyre side av SoundbarNOR - 35

nedenfor, slik at Veggfestebrakettene sitter ordentlig på Festeskruene.

• Sett Festeskruene inn i den brede (nedre) delen på Veggfestebrakettene, og skyv så Veggfestebrakettene nedover slik at Veggfestebrakettene hviler godt på Festeskruene. 10 MONTERING AV SOUNDBAR FORAN TV Plasser Soundbar på et TV-stativ. 3 cm eller mer Rett inn midten av Soundbar med midten av TV-en som vist på bildet, og plasser Soundbar forsiktig på TV-stativet. Plasser Soundbar minst 3 cm fra forsiden av TV-en for å få best mulig lydkvalitet. MERKNADER

• Sørg for at Soundbar er plassert på et att og fast underlag.

• Utilstrekkelig avstand fra TV-en kan føre til akustiske problemer.NOR - 36 11 PROGRAMVARE- OPPDATERING Samsung kan komme til å tilby oppdateringer av fastvaren for Soundbar i fremtiden. USB-port HDMI HDMI TO TV(eARC/ARC)DIGITAL AUDIO IN (OPTICAL)USB (5V 0.5A)DC 24VUSB (5V 0.5A) Hvis en oppdatering er tilgjengelig, kan du oppdatere fastvaren ved å koble en USB- stasjonen med fastvareoppdateringen til USB- porten på Soundbar. USB-oppdatering Når oppdateringen er fullført, beholdes alle de tilpassede brukerinnstillingene.

1. Koble en USB-stasjon til USB-porten på

datamaskinen. Viktig: Pass på at det ikke er noen musikkler på USB-stasjonen. Dette kan føre til at fastvareoppdateringen mislykkes.

2. Gå til (www.samsung.com) → søk etter

modellnavnet fra menyalternativet for kundesenteret.

• Mer informasjon om oppdatering nnes i oppgraderingsveiledningen.

3. Last ned oppgraderingslen (USB-type).

4. Pakk ut den nedlastede oppgraderingslen,

og kopier *.bin-len til rotkatalogen på USB-stasjonen.

5. Slå av Soundbar, og koble USB-stasjonen

• Prosessen med fastvareoppdateringen vises UPGR -> B -- -> DONE -> BYE i rekkefølge, B eller H kan vises i henhold til fastvaren som er oppdatert. MERKNADER

• Soundbar startes på nytt automatisk når oppdateringen er fullført.

• Dette produktet har en DUAL BOOT-funksjon. Hvis fastvaren ikke oppdateres, kan du oppdatere fastvaren på nytt.

• Under oppdateringen må du ikke slå av eller fjerne USB-en.

• Hvis oppdateringen ikke går videre, kan du koble til Soundbar-strømledningen.

• Når den nyeste versjonen er installert, utføres det ingen oppdatering.

• Det kan hende at oppdatering ikke støttes, avhengig av USB-typen.

• Hvis tilkoblingen til subwooferen ikke opprettes på nytt automatisk etter oppdateringen, kan du se side 16.

• Hvis programvareoppdateringen mislykkes, må du sjekke om USB-stasjonen er ødelagt.

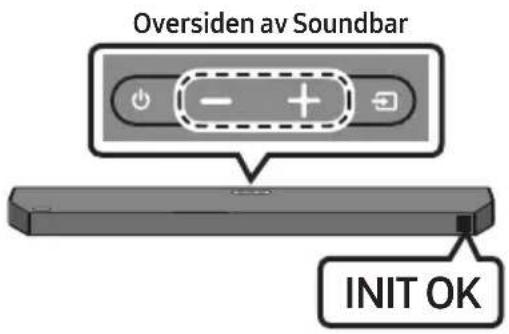

• Mac OS-brukere bør bruke MS-DOS (FAT) som USB-formatet.NOR - 37 Tilbakestill INIT OK Oversiden av Soundbar Når Soundbar er på, trykker du på (Volum)- knappene på enheten samtidig i minst fem sekunder. “INIT OK” vises på skjermen, og Soundbar er tilbakestilt. FORSIKTIG

• Alle innstillingene for Soundbar er tilbakestilt. Pass på at du bare utfører dette når tilbakestilling er nødvendig.NOR - 38 Soundbar slås ikke på. ; Sjekk om strømkabelen til Soundbar er riktig satt inn i stikkontakten. Soundbar fungerer ikke som den skal. ; Når du har fjernet strømledningen, sett den inn igjen. ; Koble fra strømledningen, koble den tilbake i den eksterne enheten og prøv igjen. ; Hvis det ikke er noe signal, slås Soundbar automatisk av etter en viss periode. Slå på strømmen. (Se side 7.) Hvis fjernkontrollen ikke fungerer. ; Pek fjernkontrollen rett mot Soundbar. ; Bytt ut batteriene med nye. Soundbar spiller ikke av noe lyd. ; Volumet på Soundbar er for lavt eller dempet. Juster volumet. ; Når en ekstern enhet (STB, Bluetooth- enhet, mobilenhet, etc.) er tilkoblet, justerer du volumet på den eksterne enheten. ; For lydutgang fra TV-en velger du Soundbar. (Samsung-TV: Hjem ( )

• Meny → Innst. ( ) → Alle innstillinger ( ) → Lyd → Lydutgang → Velg Soundbar) ; Kabelforbindelsen til Soundbar er muligens løs. Fjern kabelen og koble til igjen. ; Fjern strømledningen helt, koble til igjen og slå på strømmen. ; Initialiser produktet og prøv igjen. (Se side 37.) Subwooferen spiller ikke av noe lyd. ; Kontroller om LED-indikatoren på baksiden av basshøyttaleren er på og lyser blått. Koble til Soundbar og basshøyttaleren på nytt hvis indikatoren blinker blått eller blir rød. (Se side 16.) ; Du kan oppleve et problem hvis det er en hindring mellom Soundbar og basshøyttaleren. Flytt enheter til et område unna hindringer. ; Andre enheter som sender radiofrekvenssignaler i nærheten, kan forstyrre tilkoblingen. Hold høyttaleren unna slike enheter. ; Fjern og koble til strømpluggen på nytt. Hvis lyden hakker, er forsinket eller det er støy fra subwooferen. ; Hvis det er noen gjenstander mellom Soundbar og subwooferhøyttaleren, kan dette føre til et problem. Endre plasseringen til disse til et sted uten en slik gjenstand. ; Lyden kan hakke eller være forsinket når subwooferen er langt unna Soundbar. Plasser den nær Soundbar. ; Lyden kan hakke eller være forsinket når Soundbar er i nærheten av et instrument eller en elektrisk enhet som kan føre til radioforstyrrelser. Plasser Soundbar langt unna slike enheter som kan føre til radioforstyrrelse (f.eks. trådløs ruter). ; Endre statusen til TV-nettverksforbindelsen fra trådløs til kabelbasert. 12 FEILSØKING Før du tar rekvirerer service, må du kontrollere følgende.NOR - 39 Basshøyttalervolumet er for lavt. ; Det opprinnelige volumet på innholdet du spiller kan være lavt. Prøv å justere basshøyttalernivået. (Se side 12.) ; Bring basshøyttaleren nærmere deg. Hvis TV-en ikke er koblet til via HDMI TO TV (eARC/ARC). ; Kontroller om HDMI-kabelen er riktig koblet til eARC-terminalen. (Se side 19.) ; Tilkobling er muligens ikke mulig på grunn av den tilkoblede eksterne enheten (kabel-TV-boks, spillmaskin, etc.). Koble til Soundbar direkte. ; HDMI-CEC er muligens ikke aktivert på TV-en. Slå på CEC på TV-menyen. (Samsung-TV: Hjem ( ) → Meny → Innst. ( ) → Alle innstillinger ( ) → Tilkobling → Behandling av eksterne enheter → Anynet+ (HDMI-CEC) PÅ) ; For å koble til med eARC må eARC-funksjonen i TV-menyen være satt til På. (Samsung-TV : Hjem ( ) → Meny → Innst. ( ) → Alle innstillinger ( ) → Lyd → Ekspertinnstillinger

• HDMI-eARC-modus (Auto)) Det er ingen lyd når du kobler til TV-en i HDMI TO TV (eARC/ARC)-modus. ; Enheten din kan ikke spille av inngangssignalet. Endre TV-ens lydutgang til PCM eller AUTO. (Samsung-TV: Hjem ( ) → Meny → Innst. ( )

• Alle innstillinger ( ) → Lyd → Ekspertinnstillinger → Lydformat for digital utgang) Soundbar kobles ikke til via Bluetooth. ; Når du kobler til en ny enhet, bytt til “BT PAIRING” for tilkobling. (Trykk på PAIR- knappen på fjernkontrollen eller trykk på (Kilde)-knappen på innfatningen i minst 5 sekunder.) ; Hvis Soundbar er koblet til en annen enhet, kobler du fra enheten først for å bytte enheten. ; Koble den til igjen etter at du har fjernet Bluetooth-høyttalerlisten på enheten du vil koble til. (Samsung-TV: Hjem ( )

• Figurer og illustrasjonen i denne brukerhåndboken er kun for referanse, og kan avvike fra hvordan de er på produktet.

• Du kan bli belastet med et administrasjonsgebyr hvis (a) En reparatør blir sendt ut til deg på din forespørsel og det ikke er noe galt med produktet (dvs. du har ikke lest denne brukerhåndboken). (b) Du tar med deg enheten til et serviceverksted, og det ikke er noe galt med produktet (dvs. du har ikke lest denne brukerhåndboken).

• Vi vil opplyse deg om hvor stort dette administrasjonsgebyret er før vi besøker deg eller starter å jobbe med spilleren.NOR - 42

16 SPESIFIKASJONER OG VEILEDNING

Spesikasjoner Modellnavn HW-Q64C

Vekt 3,5 kg Dimensjoner (B x H x D) 1030,0 x 57,0 x 105,0 mm Driftstemperaturområde +5°C til +35°C Fuktighetsområde drift 10 % til 75 % FORSTERKER Nominell utgangseffekt 180W (30W x 6) Avspillingsformater som støttes Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS / DTS Digital Surround / LPCM 8ch Basshøyttalerens navn PS-WC67B Vekt 5,5 kg Dimensjoner (B x H x D) 184,0 x 343,0 x 295,0 mm FORSTERKER Nominell utgangseffekt 160W Totalt strømforbruk i hvilemodus (W) 2,0W Bluetooth Metode for deaktivering av port Trykk og hold SOUND MODE-knappen inne i mer enn 5 sekunder for å slå av Bluetooth Power- funksjonen. MERKNADER

• Samsung Electronics Co., Ltd reserverer seg retten til å endre spesikasjonene uten varsel.

• Vekt og dimensjoner er omtrentlige.NOR - 43

• Samsung erklærer herved at dette radioutstyret er i samsvar med kravene i direktiv 2014/53/EU og de relevante britiske lovfestede bestemmelsene. Du nner hele samsvarserklæringen her: http://www.samsung.com. Gå til Støtte og angi modellnavnet. Dette utstyret kan brukes i alle EU-land og i Storbritannia.

2. Fjern stikket fra stikkontakten i tordenvejr.
